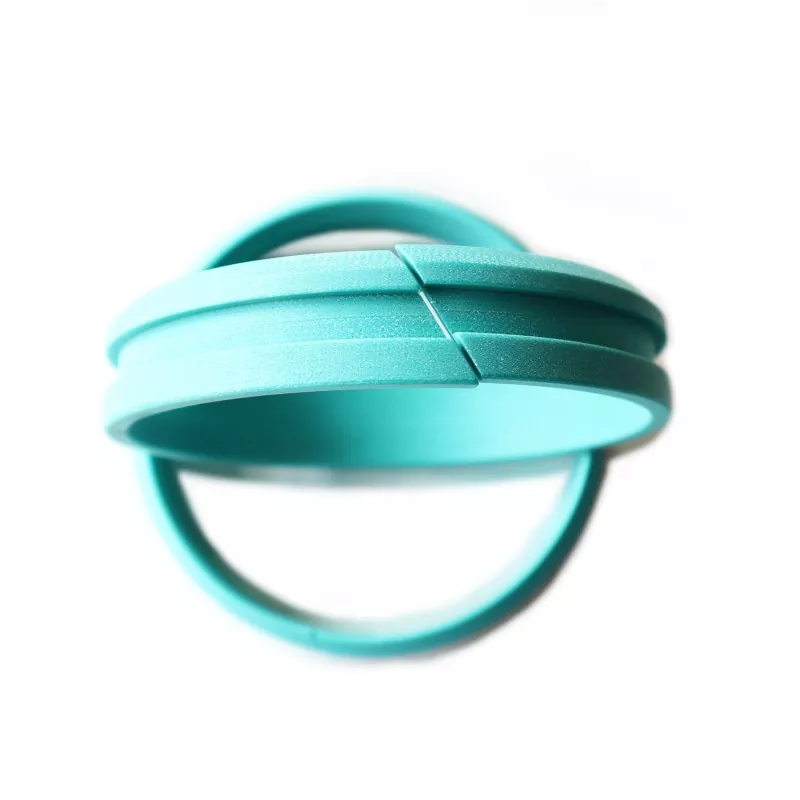

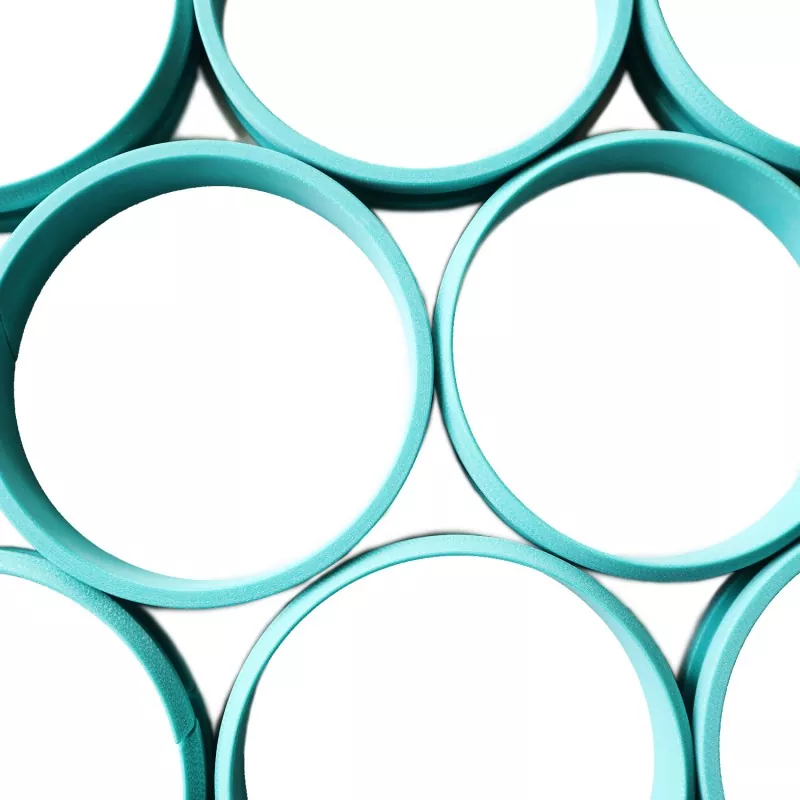

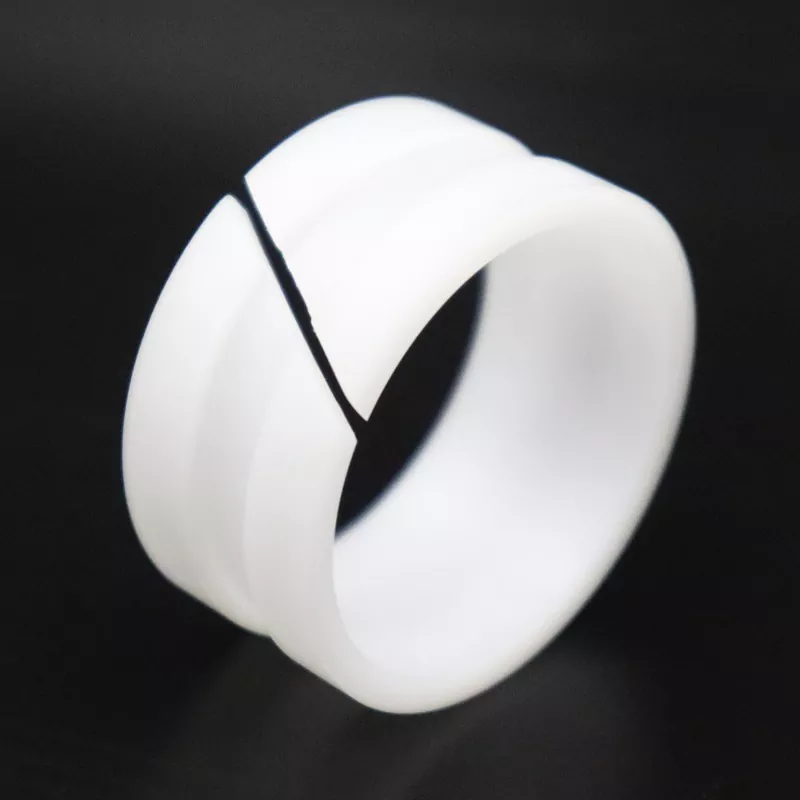

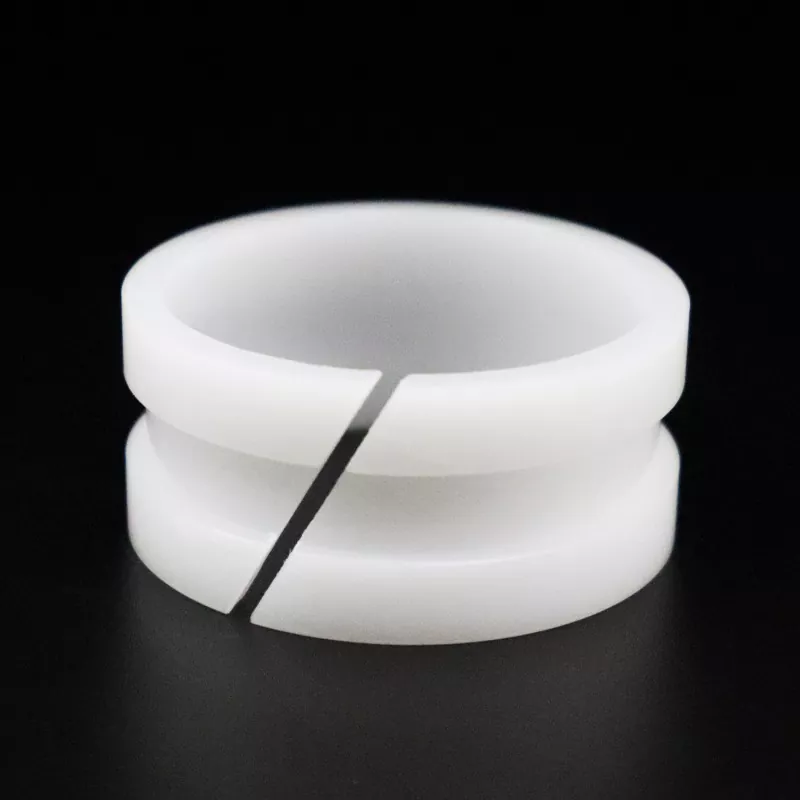

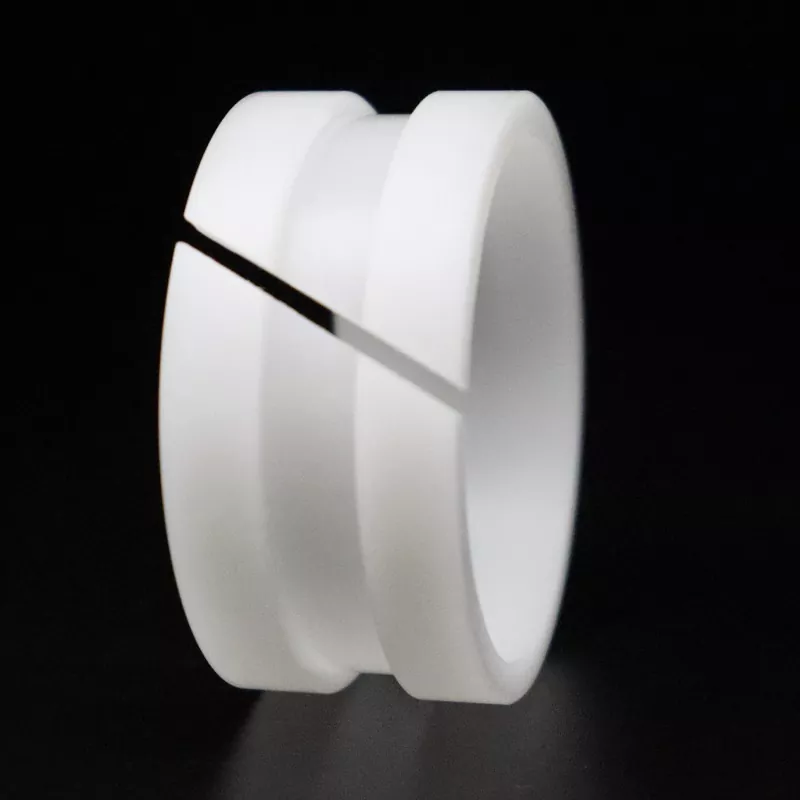

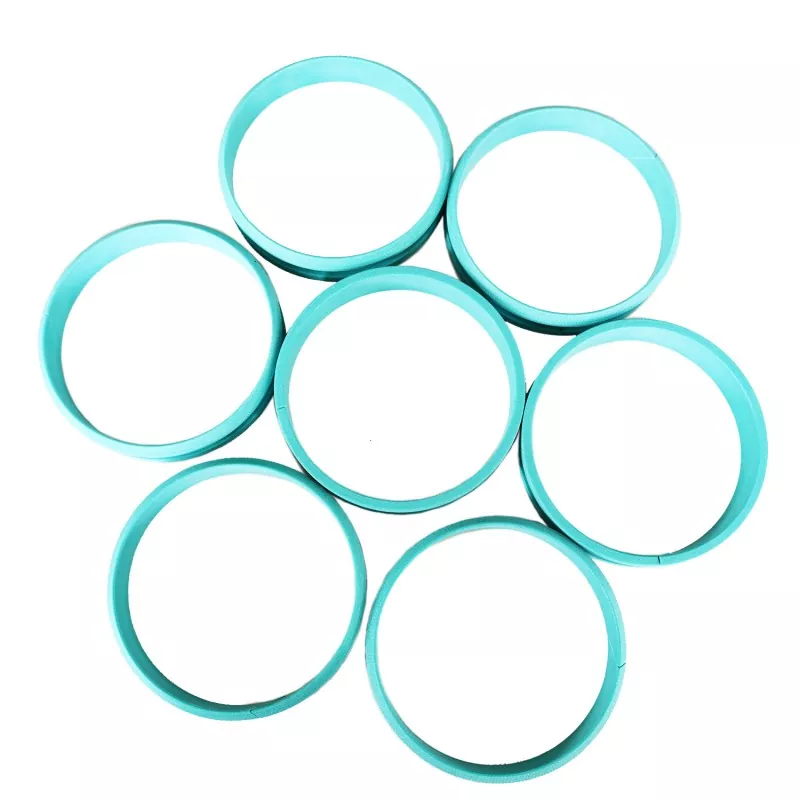

Ennek a dugattyúrúd-vezető perselynek a kialakítása a Hunger FI sorozat szabványán alapul, ami kiváló kompatibilitást biztosít. A GFI kódrendszert használja a megrendeléshez (pl. GFI-0360PA), ami kényelmessé teszi a kiválasztást. Ez a hidraulikus rendszerekben a dugattyúrúd vezetésének és támogatásának kedvelt alkatrésze; A palackgyártókat felkérjük a termék kiválasztására, mintavételére és tömeges megrendelésére.
Teljesítmény és alkalmazás:A GFI vezetőpersely dugattyúrudakhoz készült, támasztást és vezetést is biztosít.
Anyagok:Nylon (PA), polioximetilén (POM) és politetrafluor-etilén (PTFE).
Üzemeltetési feltételek:Működési hőmérséklet-tartomány: -55°C és +255°C között (a PTFE-t 120°C feletti hőmérsékleten használják).
Tervezési szabvány:A tervezés és a kiválasztás a Hunger FI sorozatra utalhat.
Kijelölés és rendelés:A GFI vezetőpersely rendelési számmal van megadva; példa: GFI-0360PA.
|

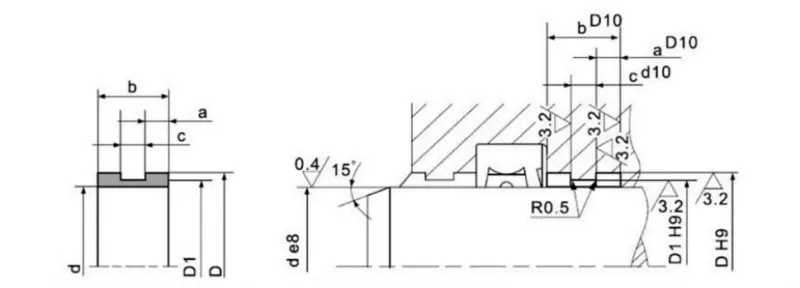

Rendelési szám |
d |
b |
D |
D1 |
c |
a |
|
GFI-0360 |
36 |
19 |
42 |
39 |
6 |
6.5 |
|
GFI-0400 |
40 |
46 |
43 |
|||
|
GFI-0420 |
42 |
48 |
45 |
|||
|
GFI-0450 |
45 |
51 |
48 |
|||
|
GFI-0500 |
50 |
56 |
53 |
|||
|
GFI-0550 |
55 |
61 |
58 |
|||
|
GFI-0560 |
56 |
62 |
59 |
