Dugattyúrúd tömítés

Az RCS sorozatunk, a professzionális tervezés és a műszaki gyártás révén, kielégíti a dugattyúrúd -pecsétek tekercseléseinek változatos igényeit, pontos megoldásokat kínálva az általános forgatókönyvektől a szélsőséges munkakörülményekig.

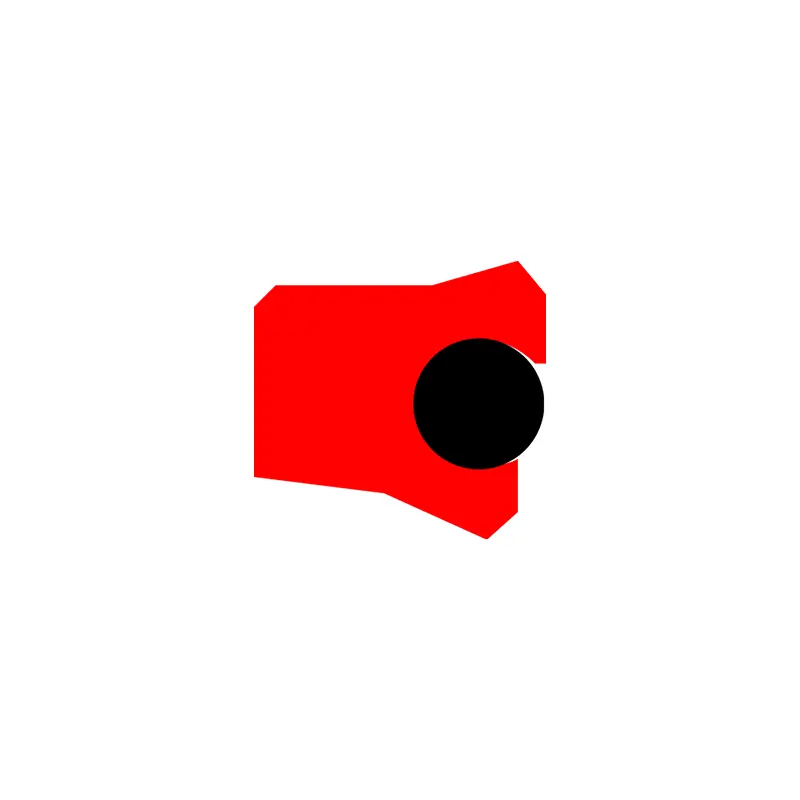

A szerkezeti kialakítás szempontjából az alapmodellek a stabilitásra és a könnyű használatra összpontosítanak: az RCS101/103 javítja a stabilitás beágyazását az előzetes O-gyűrűk vagy segéd ajkak révén, különösen a rövid ütések esetén; Az RCS102/104R/117R az anyagok és a horony kompatibilitásának optimalizálásával támogatja a magasabb nyomást (például az RCS102R a standard groove nagynyomású forgatókönyvekhez). A pneumatikus rendszerek esetében az RCS105/205 speciális ajak kialakítását fogadja el a kenőolajfilm fenntartása és a kenési/nem lubriagációs környezetekhez való alkalmazkodáshoz.

A Ruichen Seals az anyagra és a funkcionális innovációra is összpontosít. Az olyan modellek, mint az RCS118/119/124-129, a főtestként polietrafluor-etilént (PTFE) vagy poliuretánt használnak, mander rugókkal vagy O-gyűrűkkel kombinálva a nyomás kiegyensúlyozására, az alacsony súrlódás, a szárítás elleni kopás és a korrózióállóság elérése érdekében, megfelelve a kémiai és élelmiszer-töltőberendezések tisztaságának és magas hőmérsékleti ellenállásának követelményeinek. Az RCS129 egy tömítő rendszert képezhet RCS101 -rel, amely séta gépekhez és nehéz hidraulikus berendezésekhez alkalmas; Az RCS126-128 optimalizálja az alacsony nyomású tömítést az aszimmetrikus V-darab kialakítás révén, és a gyógyszeripar és a vegyipar számára testreszabható.

Komplex munkakörülményekhez az RCS120/138 és más kettős hatású tömítések integrált támogató gyűrűs kialakítással rendelkeznek, amely ellenáll a magas nyomásnak és a torzulásnak, és alkalmazkodik a kompakt hornyokhoz; Az RCS131 egy O-gyűrűs helyettesítő, amely rezisztens az extrudálás és a kémiai rezisztencia ellen, és az élelmiszer- és gyógyszeripar számára előnyben részesített választás lett. És az RCS116/216 gyorsan megjavíthatja a régi hengereket a lámpatest telepítésével, hogy csökkentse az állásidő költségeit.

Az RCS sorozat segíti az ügyfeleket a nagy nyomással, a nagy sebességgel, a korrozív média és a különleges ipari kihívásokkal, valamint a berendezések megbízhatóságának és életének javításában.

Termékjellemzők és alkalmazások:

A dugattyúrúd tömítések forgó tömítései hidraulikus hengerekhez és hengerekhez, mérnöki járművekhez, mezőgazdasági gépekhez, darukhoz és tengeri hidraulikus berendezésekhez, szerszámgépekhez alkalmasak.

Hasznos ipari gépekben, sajtóiparban, vegyiparban, gyors olajhengerekben és helymeghatározó gépek élelmiszeriparában használják, a gyógyszeriparban.

Előnyök

A dugattyús rúd tömítések forgó tömítéseit stabilan beágyazzák a horonyba, széles hőmérsékleti tartományban, kiváló statikus és dinamikus tömítési teljesítménygel, valamint dinamikus körülmények között erős maradékolaj -visszanyerési képességgel. Alacsony súrlódás, nincs kúszó, nagy kopásállóság, alacsony statikus és súrlódási értékek, csak a jó extrudálás elleni teljesítmény, a jó hővezető képesség és a széles hőmérsékleti tartomány.

Régi dugattyúrudakhoz alkalmas, nyitott típusú, könnyen felszerelhető kúszó.

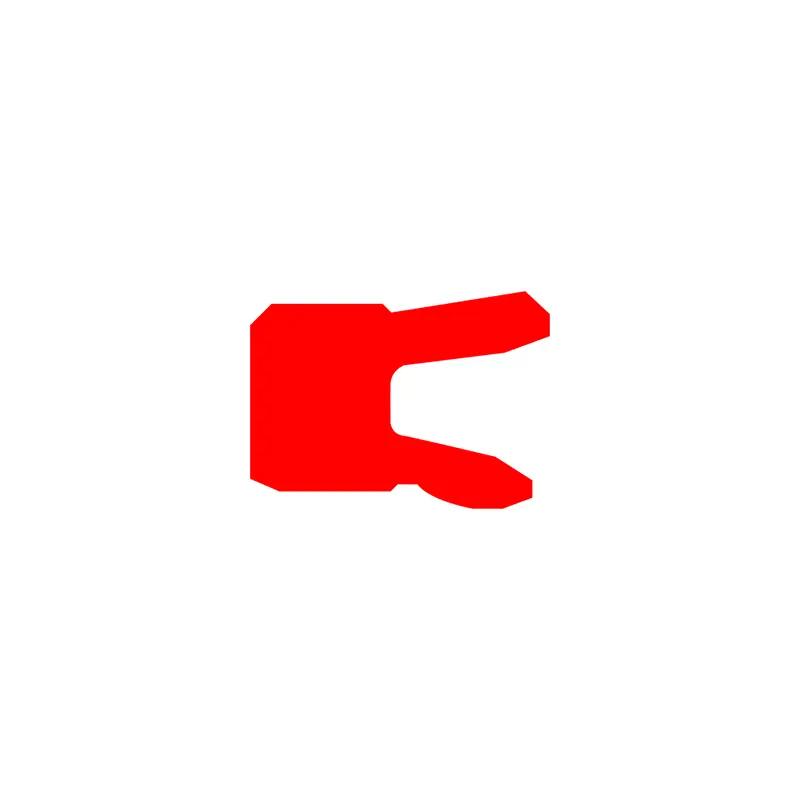

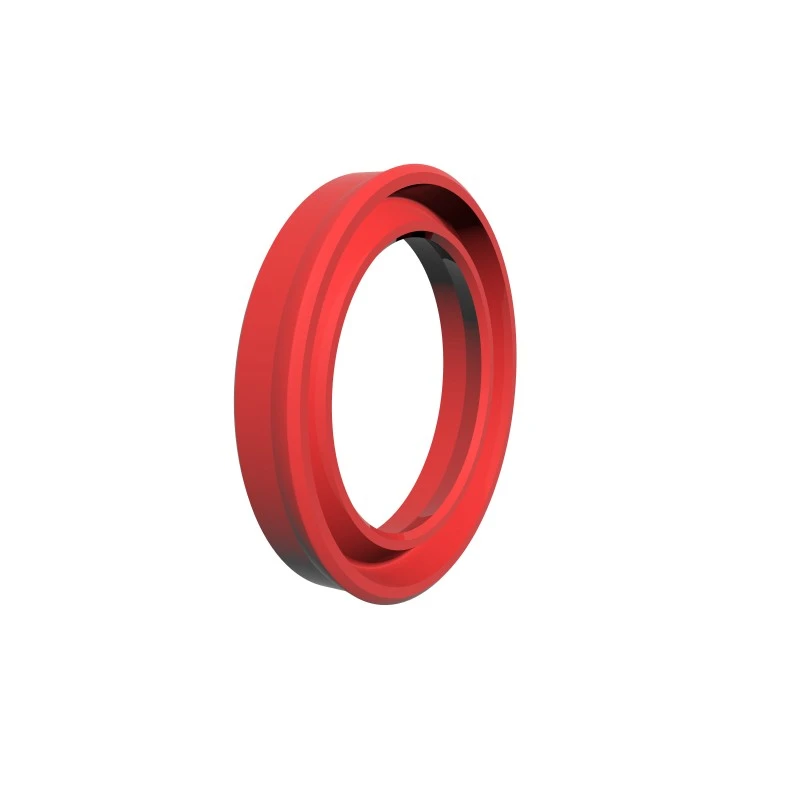

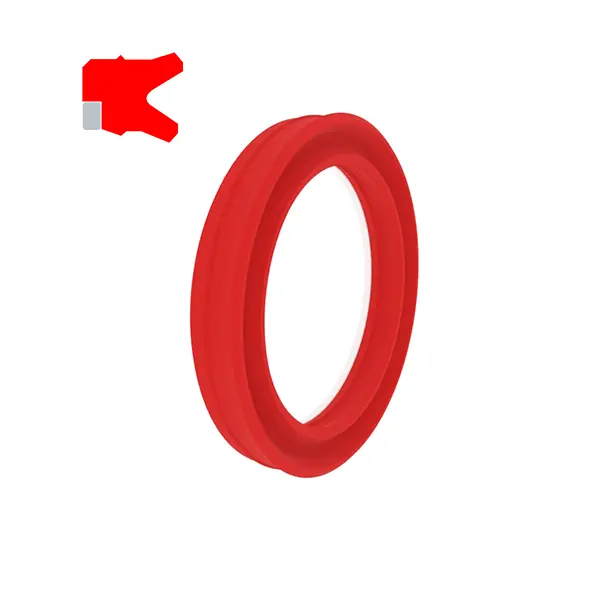

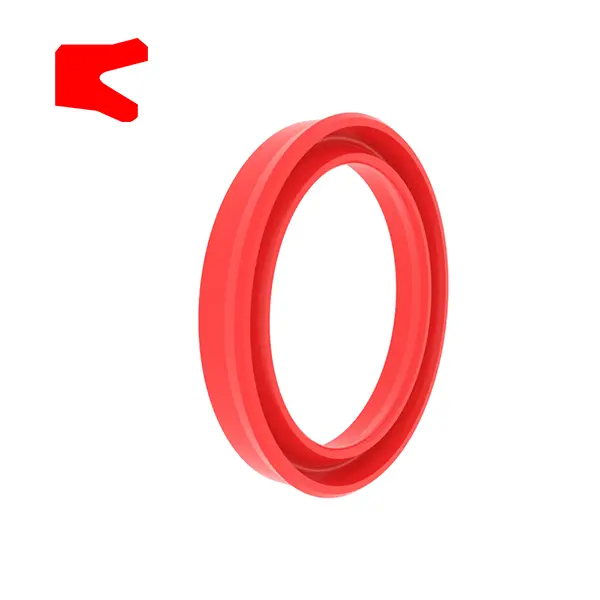

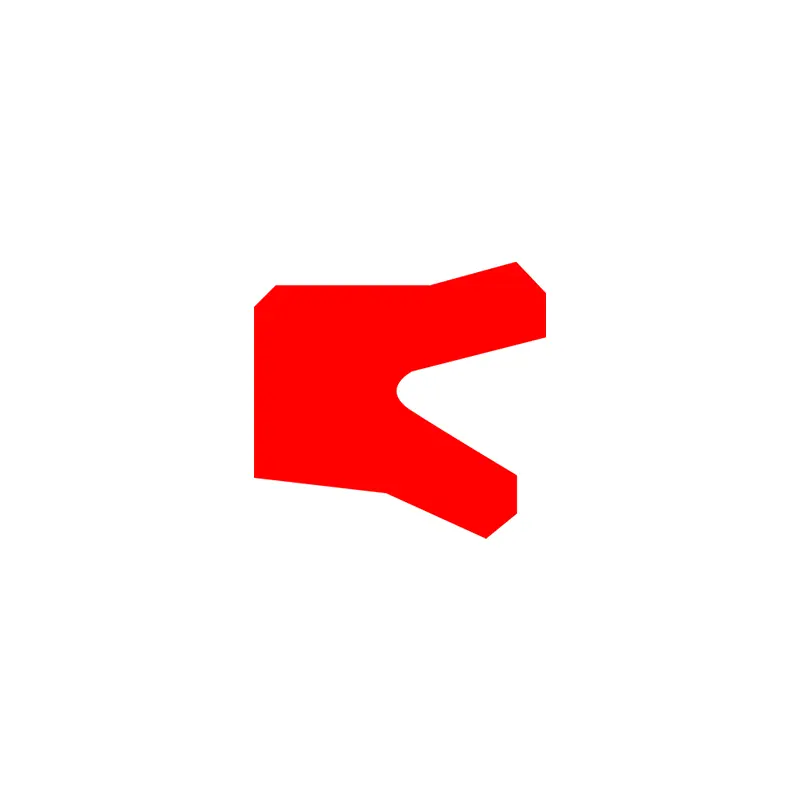

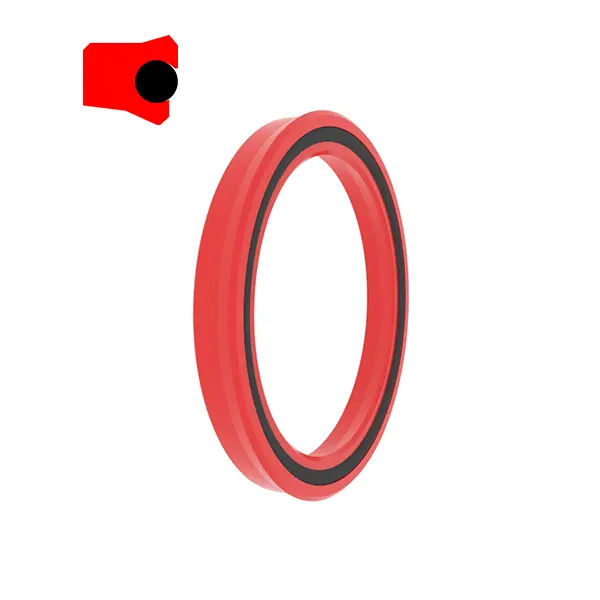

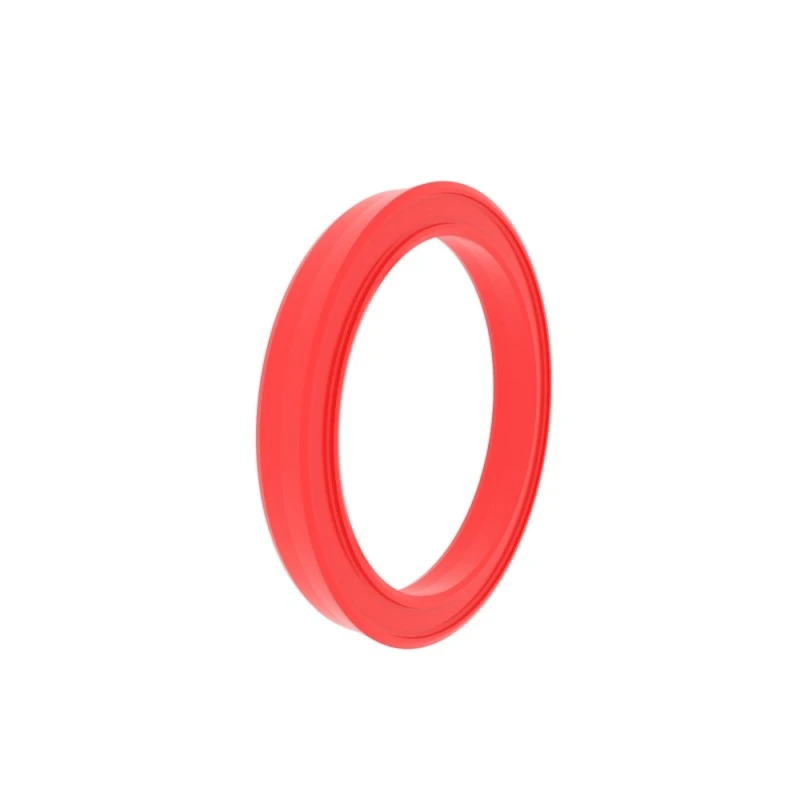

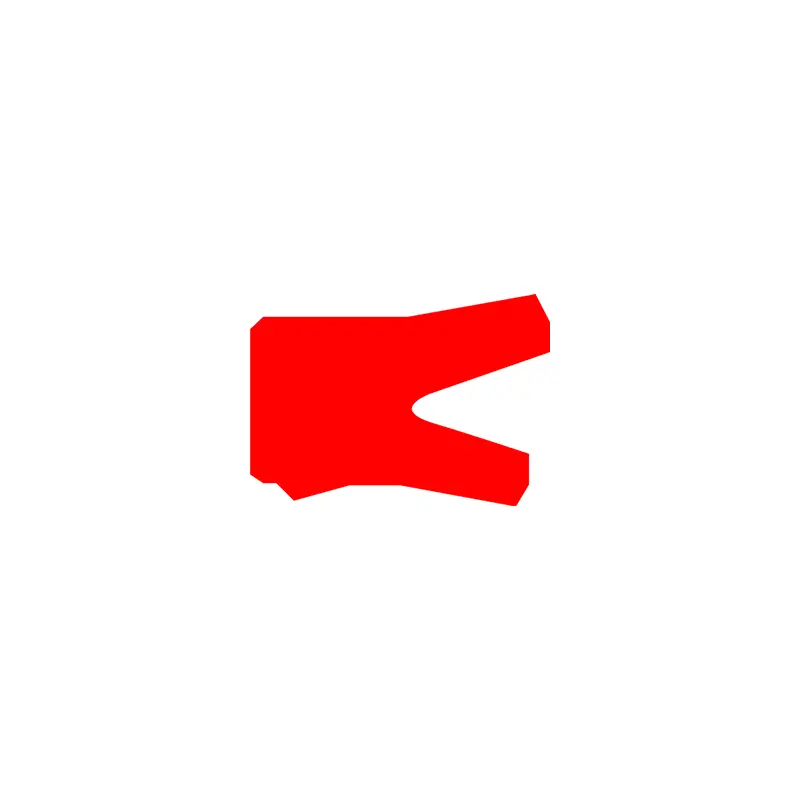

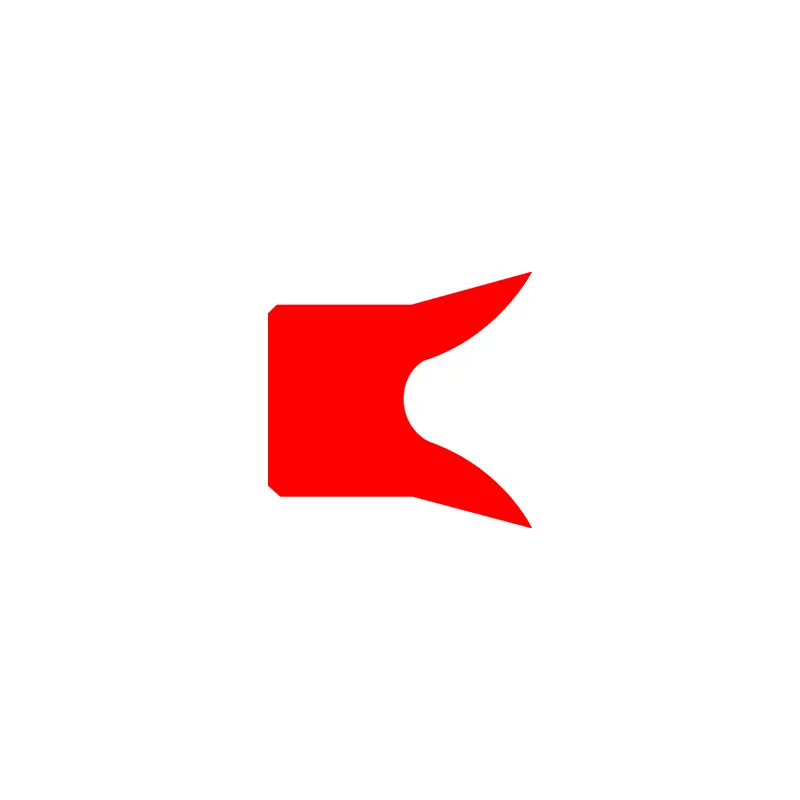

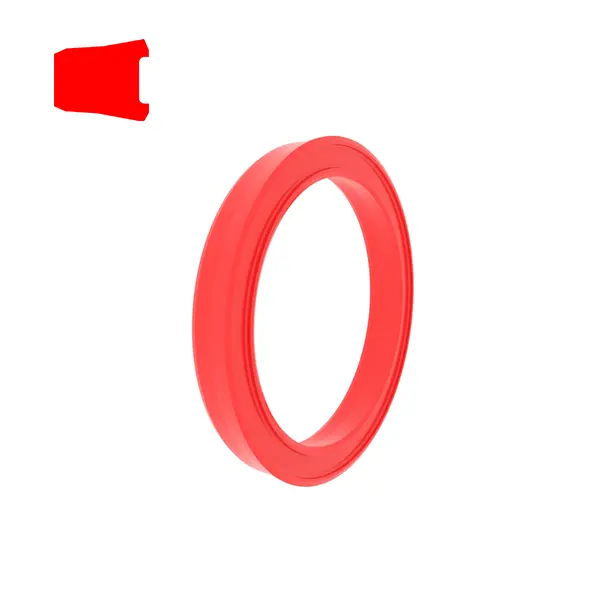

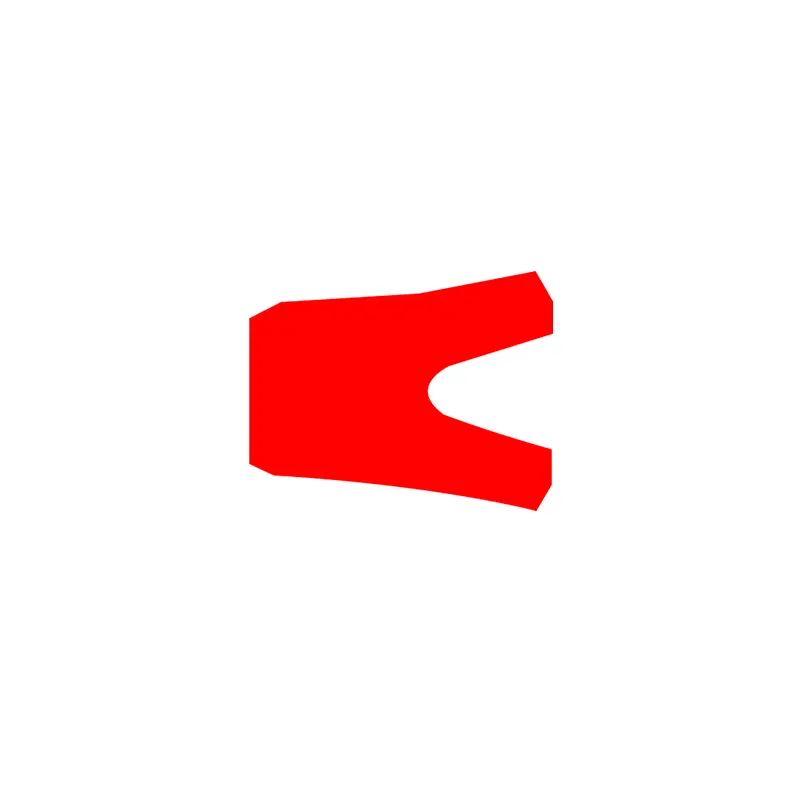

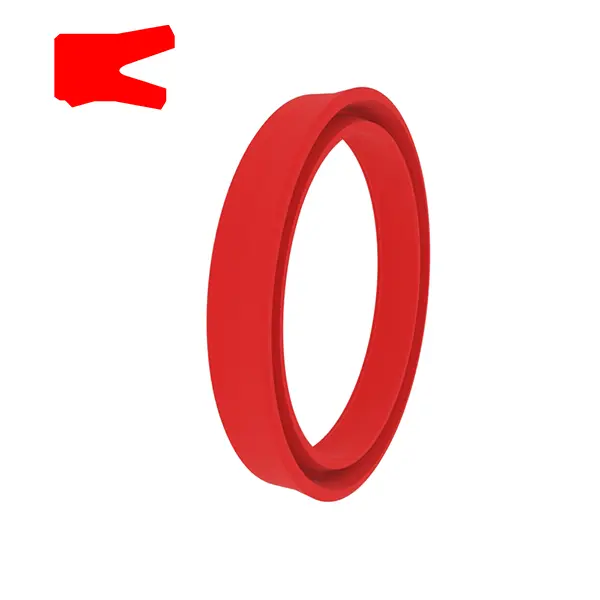

RCS101

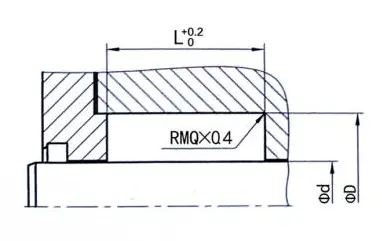

Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége

Rendelési példa

Modell: RCS101

Groove Méret: 100x115x10

Anyag: RC-PU-H

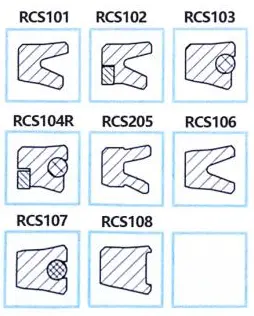

Pecsét típusa: RCS101, RCS102, RCS103, RCS104, RCS205, RCS106, RCS107, RCS108, RCS117, RCS121
Fő alkalmazás: Hidraulikus és pneumatikus hengerekhez alkalmas
Előnyök: Stabil beágyazás a horonyba, széles hőmérsékleti tartomány, kiváló statikus és dinamikus tömítési teljesítmény, erős maradékolaj -extrakciós képesség dinamikus körülmények között.
Anyag: poliuretán, gumi

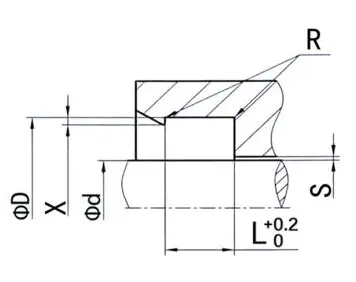

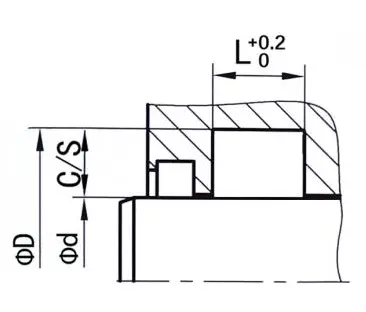

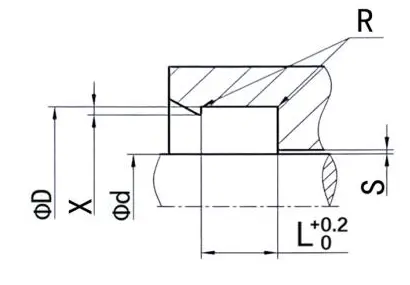

Pecséteti groove példákat	Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható)
		Φd	Φd	L	c/s	Maximális extrudálási rés
						100 bar	250 bar	400BAR
		5-24.9	Φd+8	6.3	4	0.50	0.35	0.25
		25-49.9	Φd+10	8	5	0.50	0.35	0.25
		50-149.9	Φd+15	10	7.5	0.50	0.35	0.25
		150-229.9	Φd+20	14	10	0.50	0.35	0.25
		300-499.9	Φd+25	17	12.5	0.50	0.35	0.25
		500-699.9	Φd+30	25	15	0.50	0.35	0.25
		＞ 700	Φd+40	32	20	0.60	0.40	0.30
		＞ 1000	Φd+50	40	25	0.70	0.50	0.40

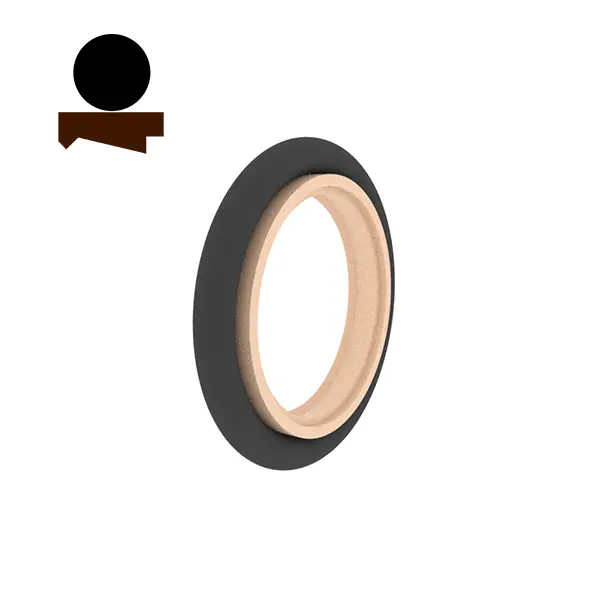

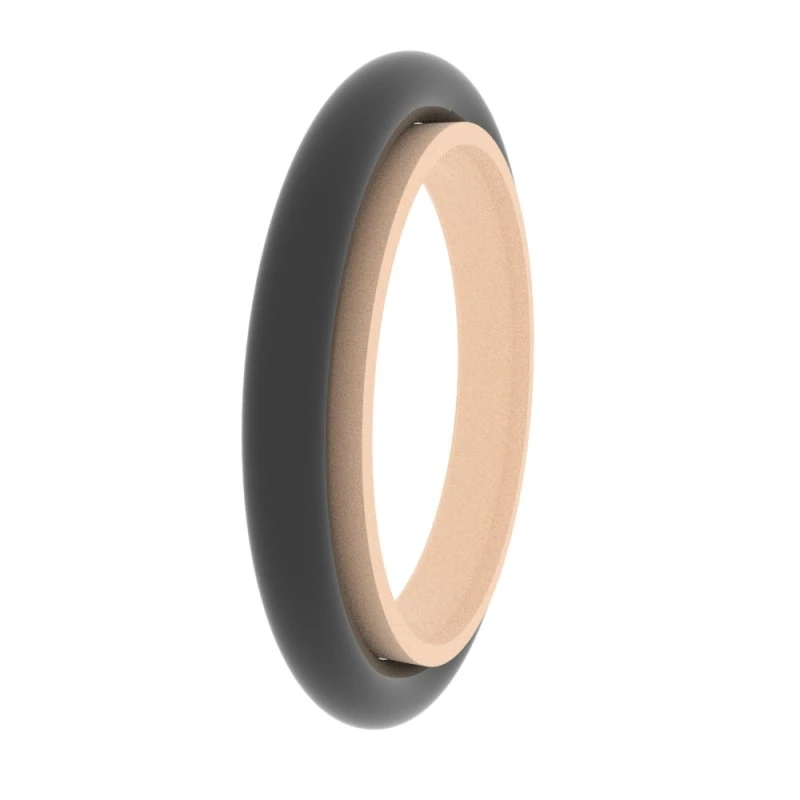

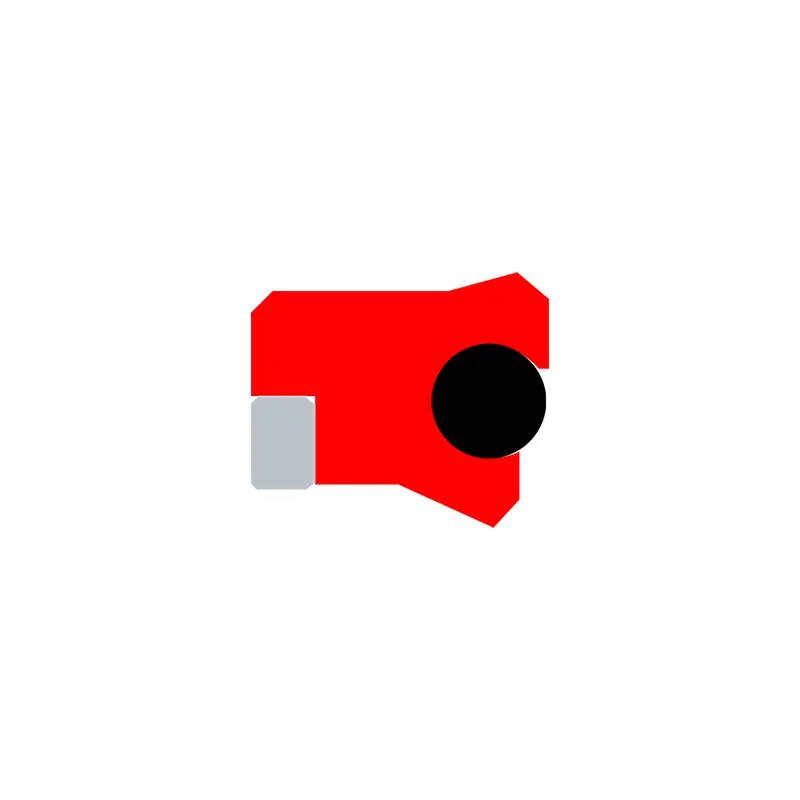

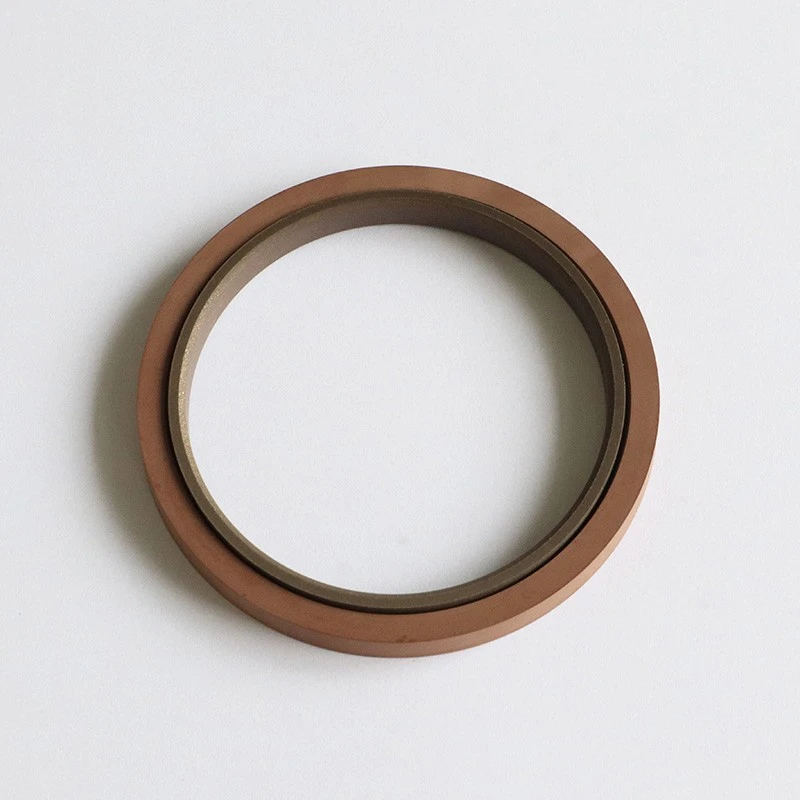

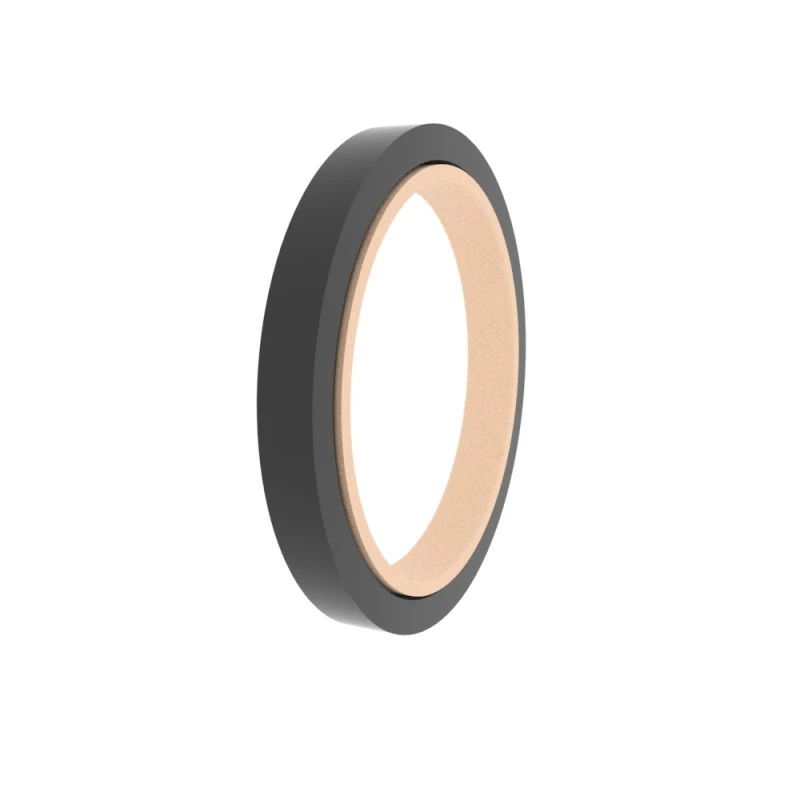

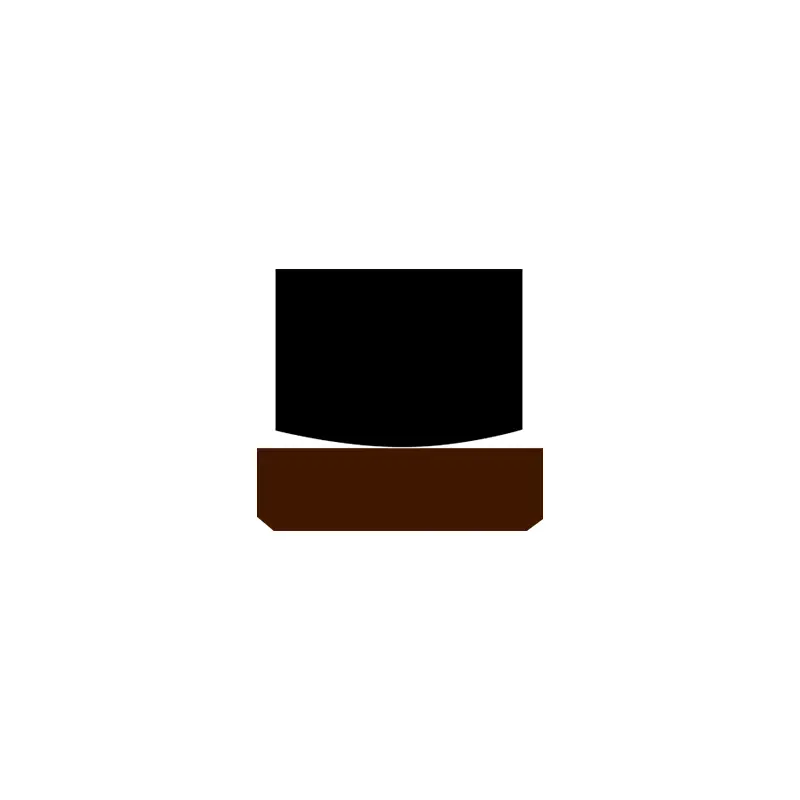

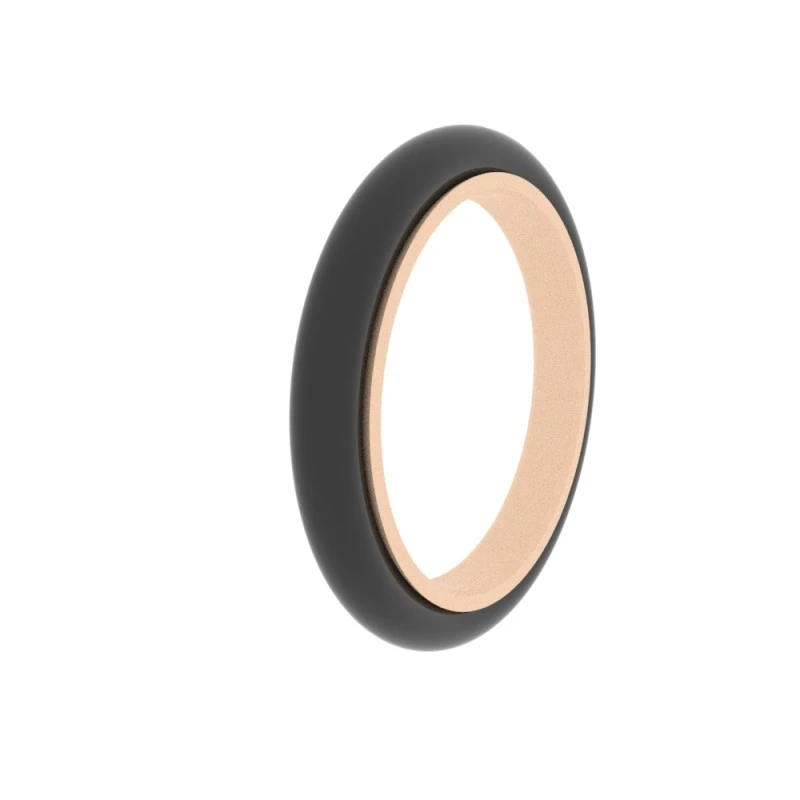

RCS109

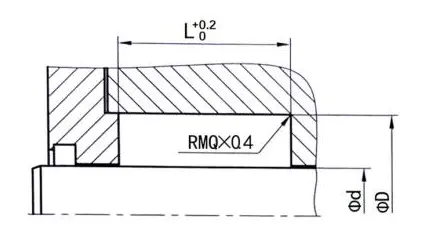

Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége

Rendelési példa

Modell: RCS109

Groove Méret: 100x115.1x6.3

Anyag: PTFE3+NBR

Pecsét típusa: RCS109
Fő alkalmazás: Műszaki járművek, mezőgazdasági gépek, daruk, tengeri hidraulikus berendezések, szerszámgépek.
Előnyök: alacsony súrlódás, kúszó, nagy kopásállóság, csak a jó extruszellenes teljesítmény, a jó hővezető képesség, a stabil beágyazó horony, a széles hőmérsékleti tartomány.
Anyag: tetrafluor -etilén, nitrilgumi vagy fluor gumi

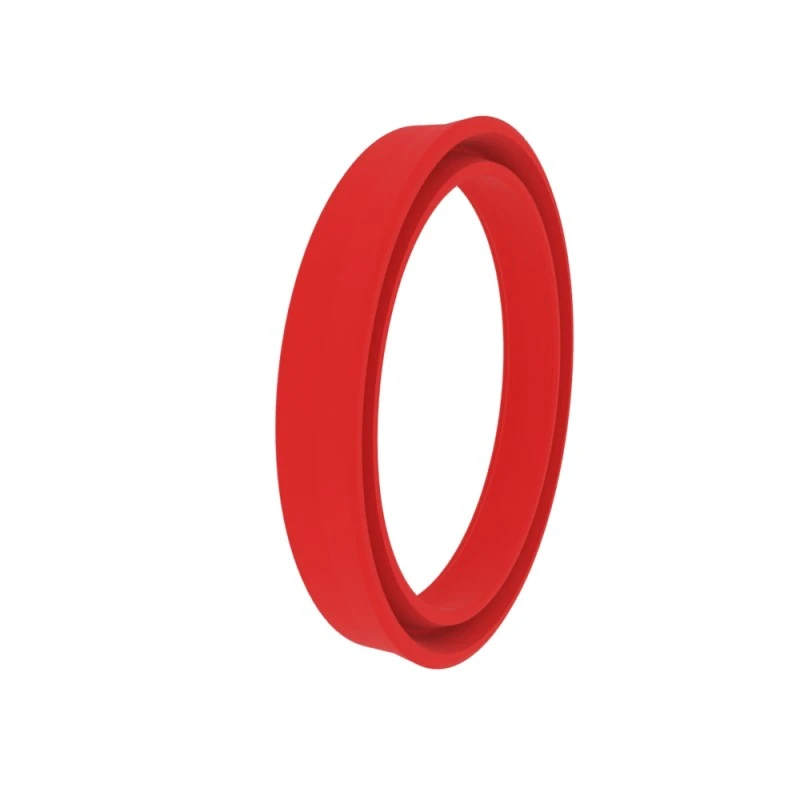

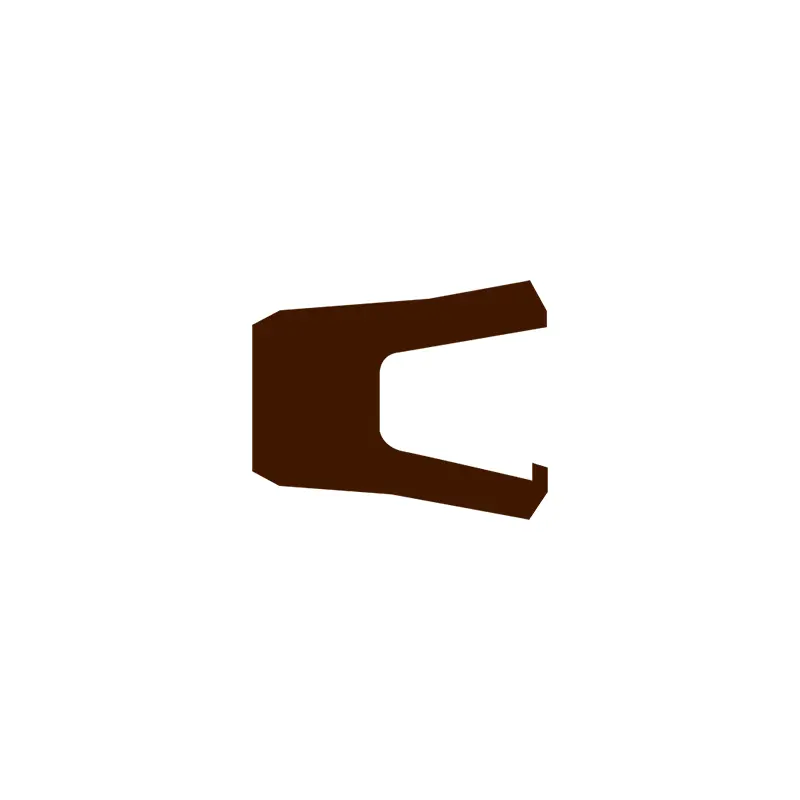

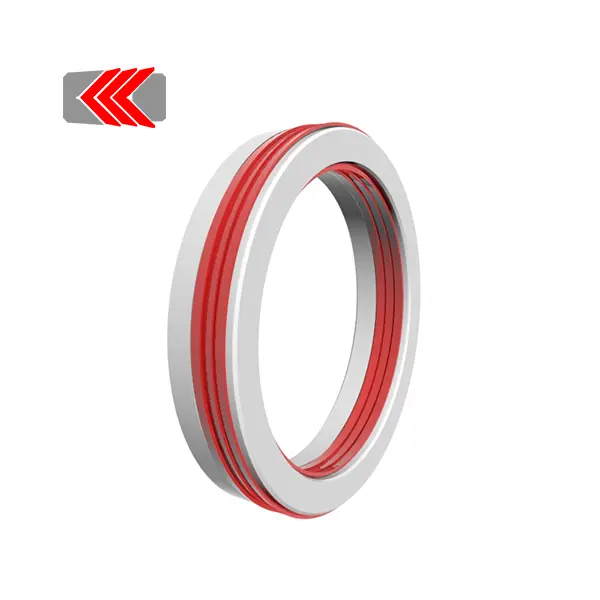

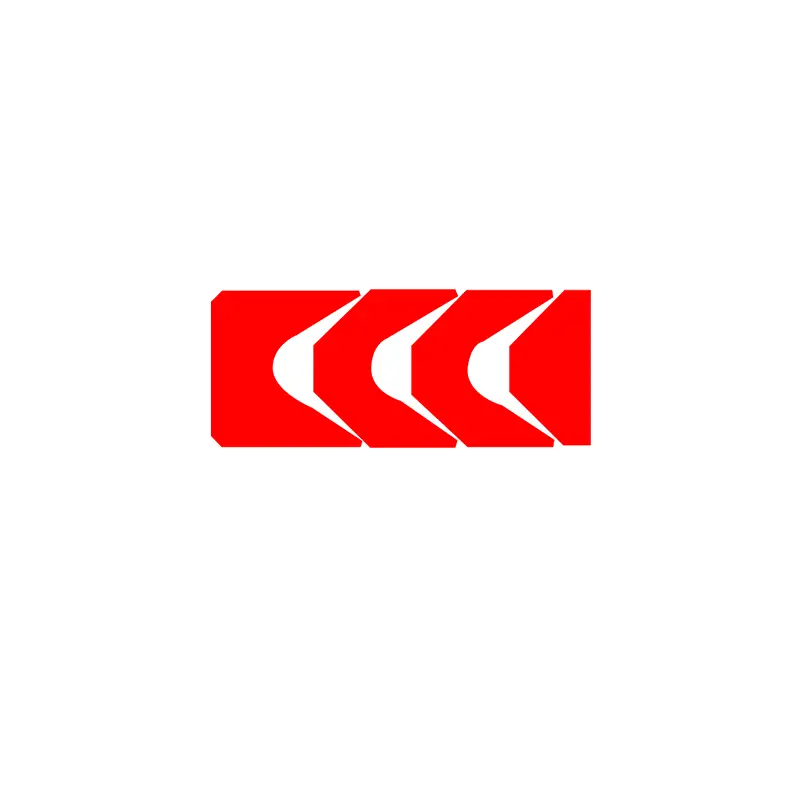

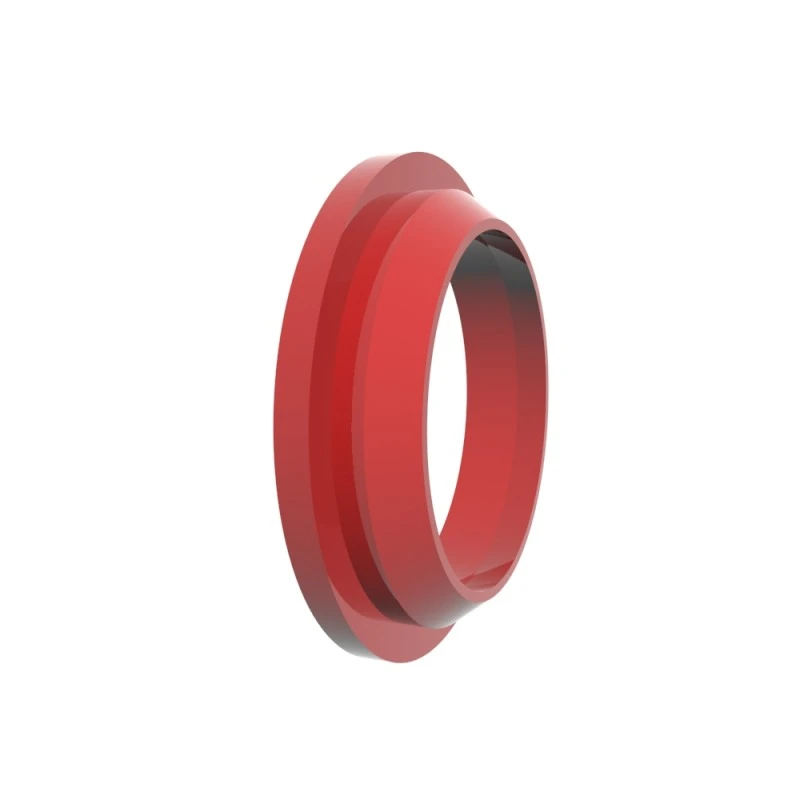

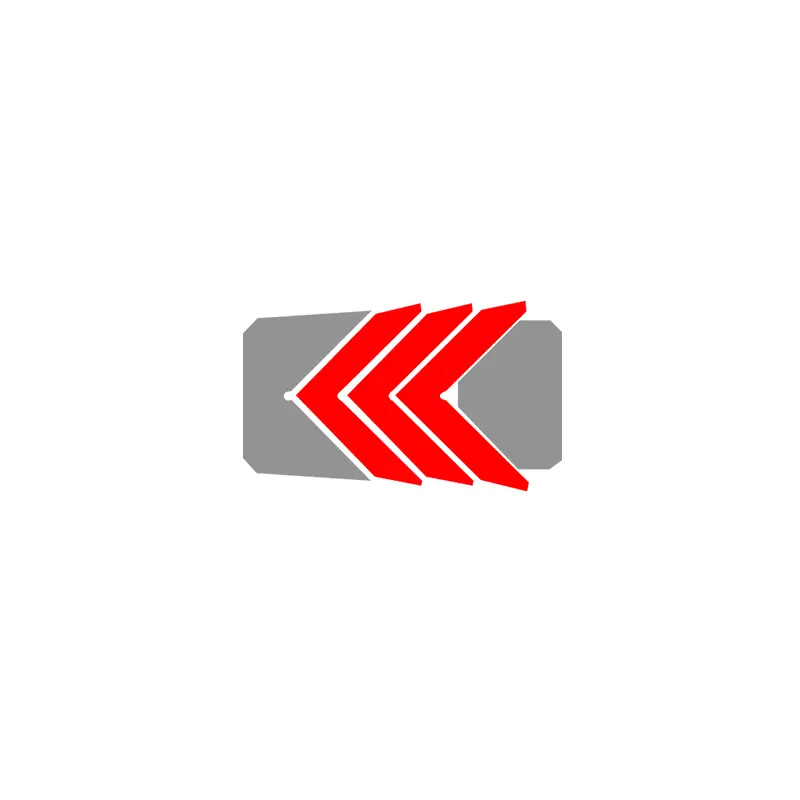

RCS110-112

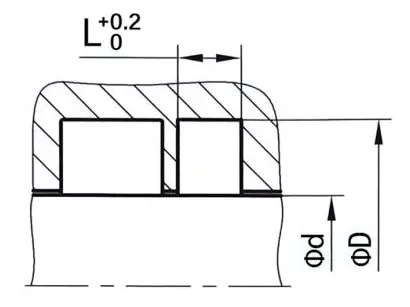

Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége

Rendelési példa

Modell: RCS110-112

Groove Méret: 100x120x32

Anyag: RC-PU-H+POM

Tenyésztés típusa: RCS110-112, RCS126-128
Fő alkalmazás: Nehéz ipari gépekhez, sajtókhoz
Előnyök: Régi dugattyúrudakhoz alkalmas, nyitott típusú, könnyen felszerelhető kúszónövény
Anyag: poliuretán, polioxi -metilén, nylon

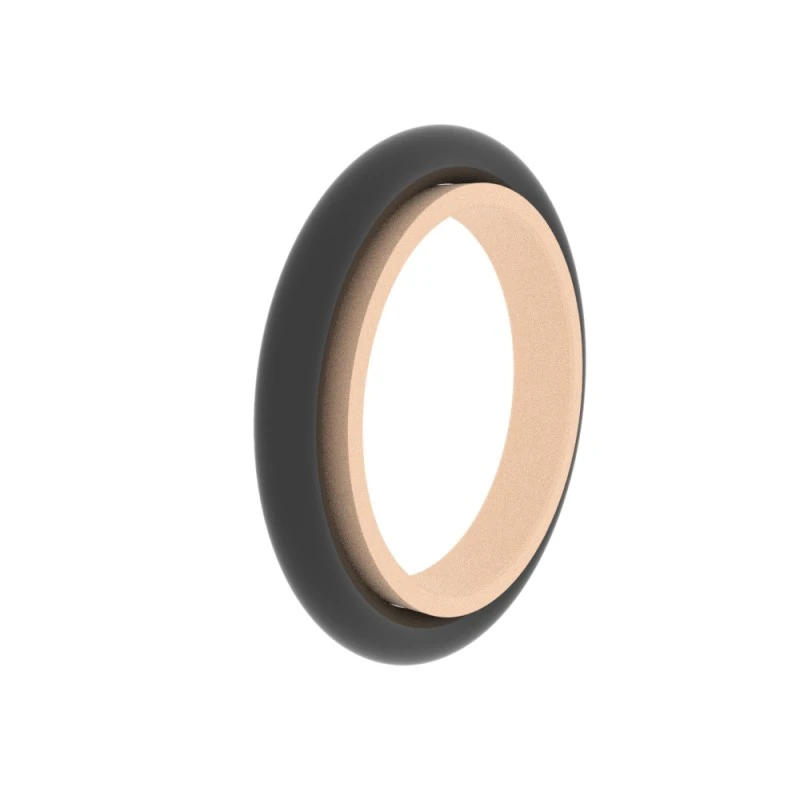

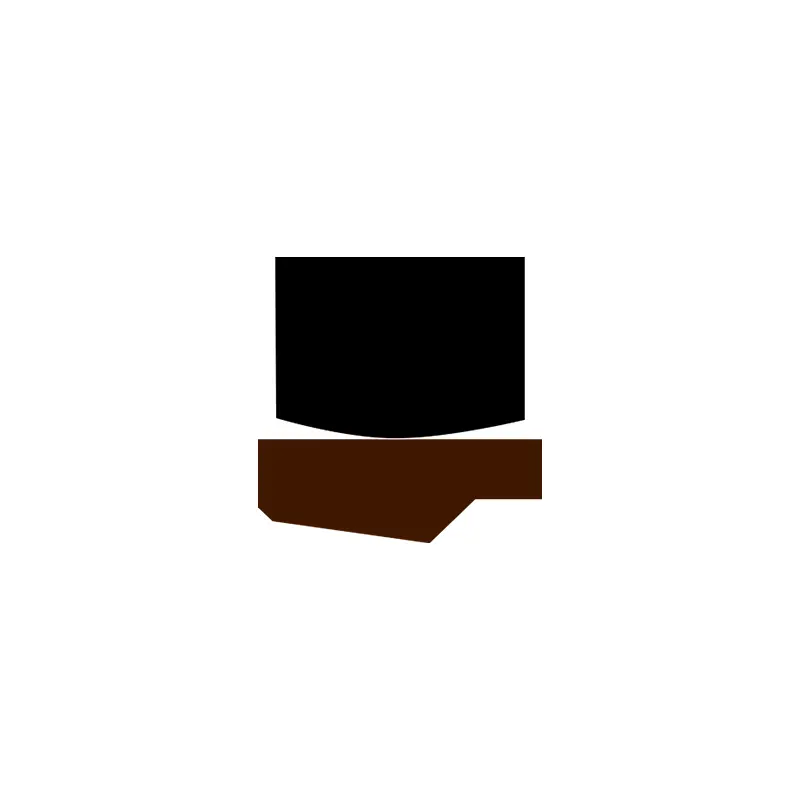

RCS119

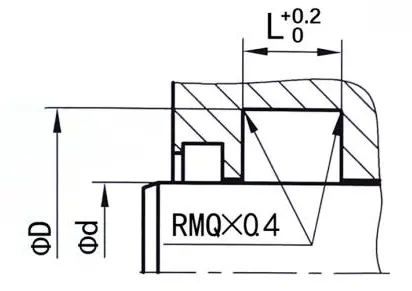

Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége

Rendelési példa

Modell: RCS119

Groove Méret: 100x109.4x7.1

Anyag: PTFE2+NBR

Pecsét típusa: RCS119
Fő alkalmazás: vegyszeripar, gyors hengerek és helymeghatározó gépek. Élelmiszeripar, gyógyszeripar.
Előnyök: A magas hőmérsékletek és a különféle kémiai közegek, alacsony súrlódási együttható, kúszó, jó száraz súrlódási tulajdonságok, alacsony statikus és súrlódási értékek ellenállása.
Anyag: PTFE+levélrugó
