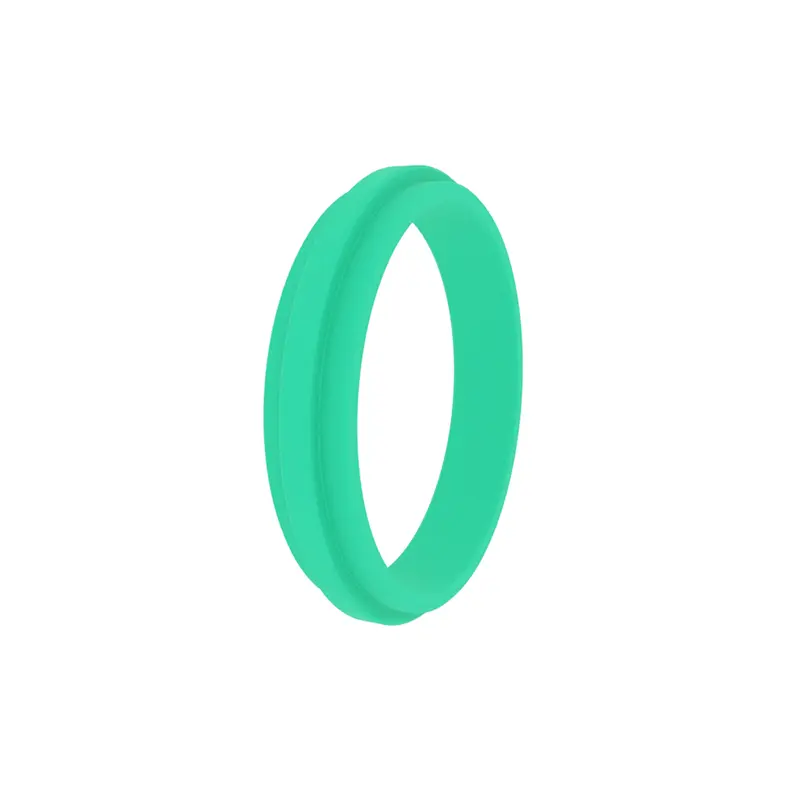

A forgó tömítés vezető gyűrűt széles körben használjuk hidraulikus hengerekben, pneumatikus rendszerekben, ipari gépekben és más területeken. Testreszabott megoldásokat tudunk biztosítani az ügyfelek igényei szerint, hogy javítsuk a berendezések működését és a tömítést. Különböző tulajdonságok szerint felosztottuk a Corde Seal Guide gyűrűt különböző modellsorozatokra.

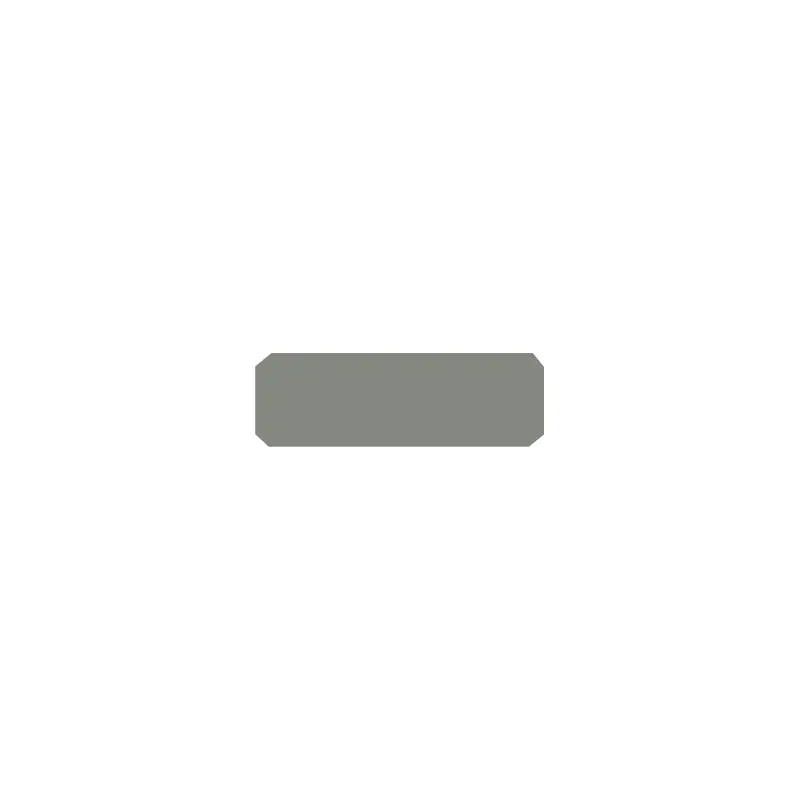

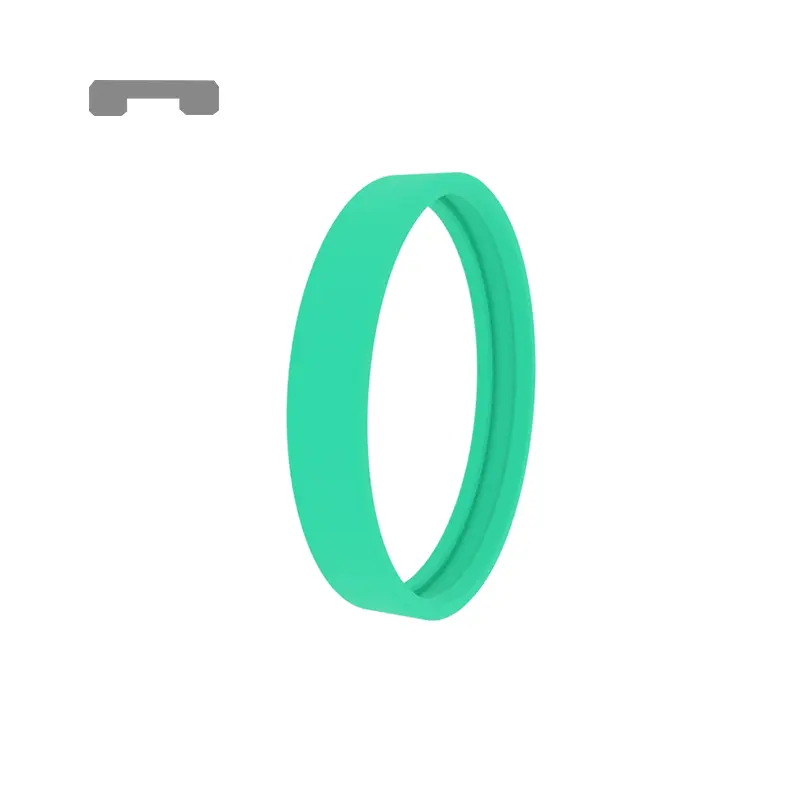

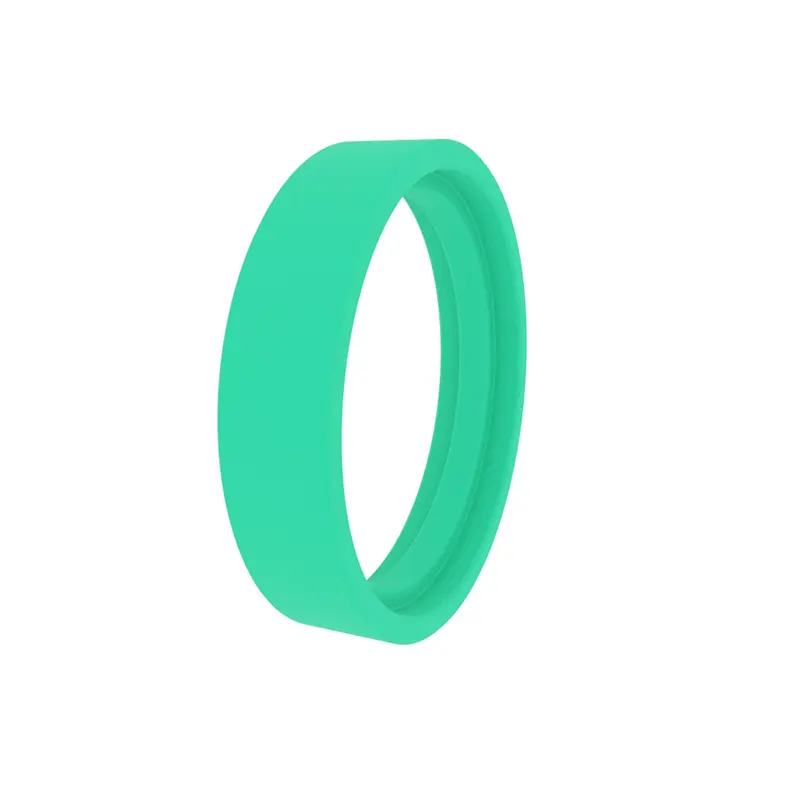

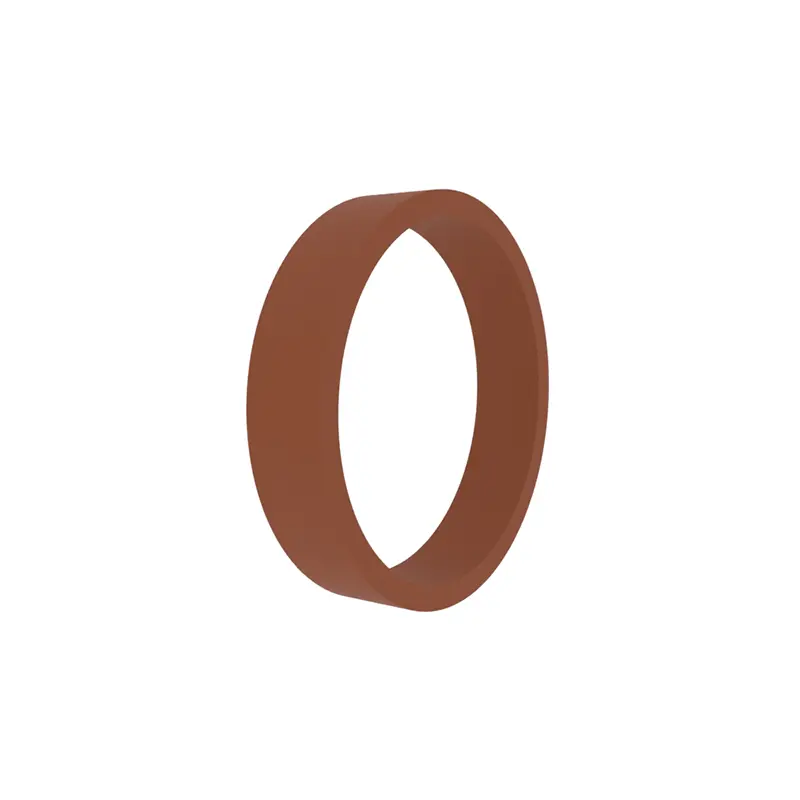

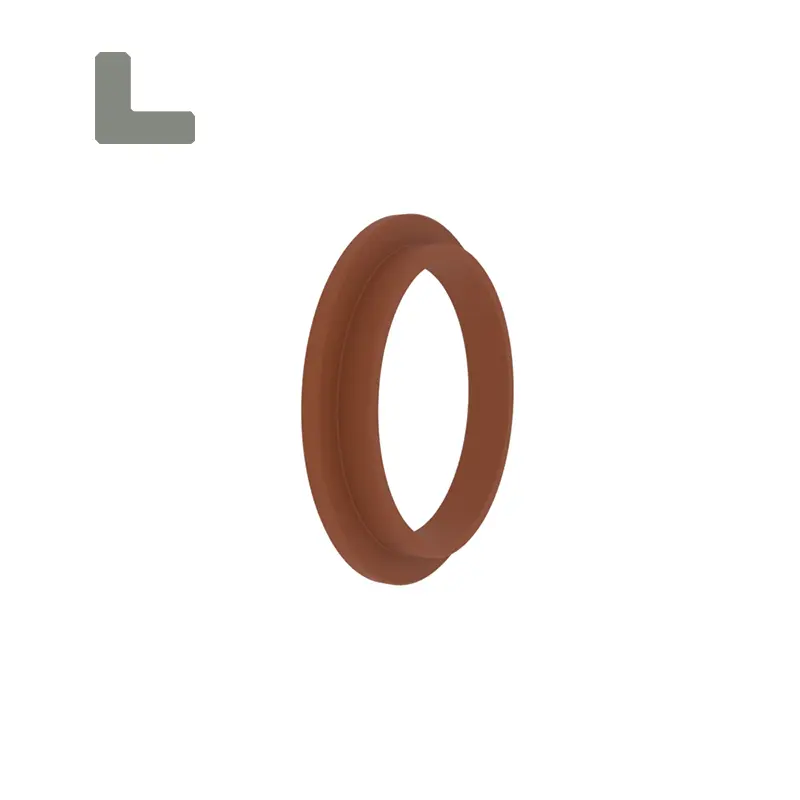

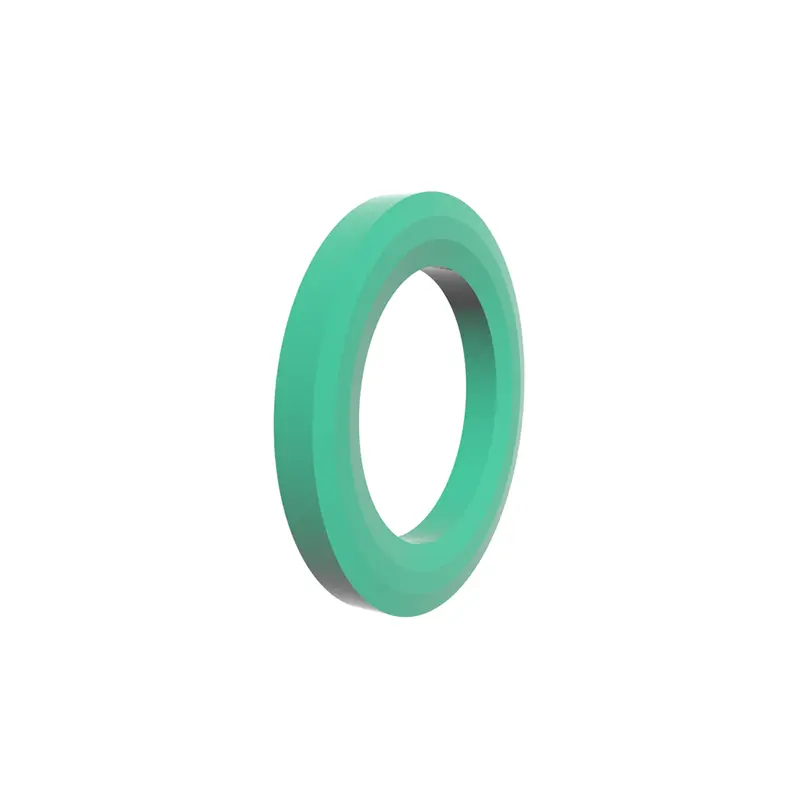

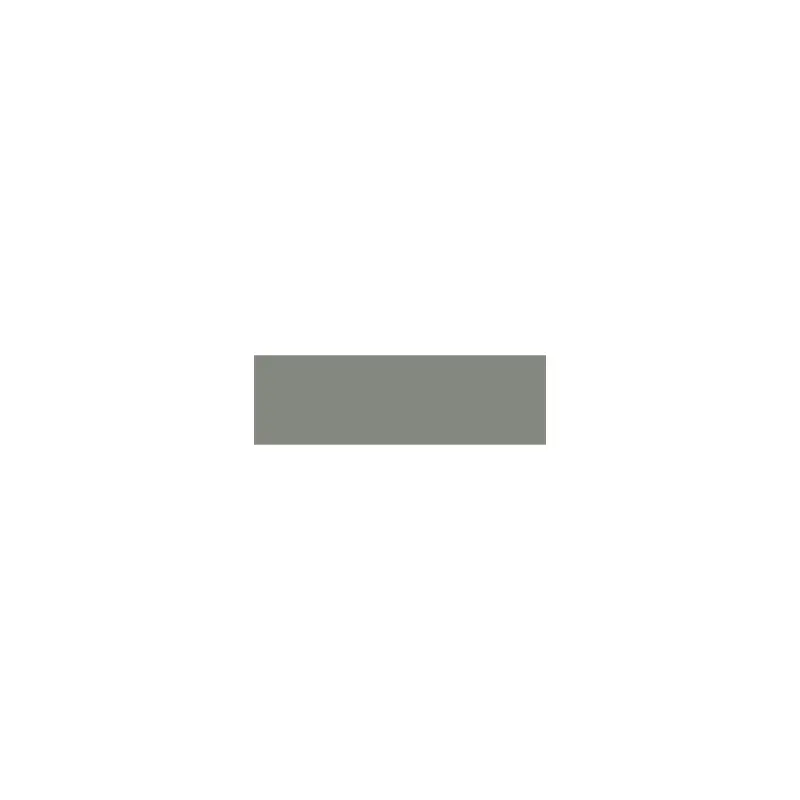

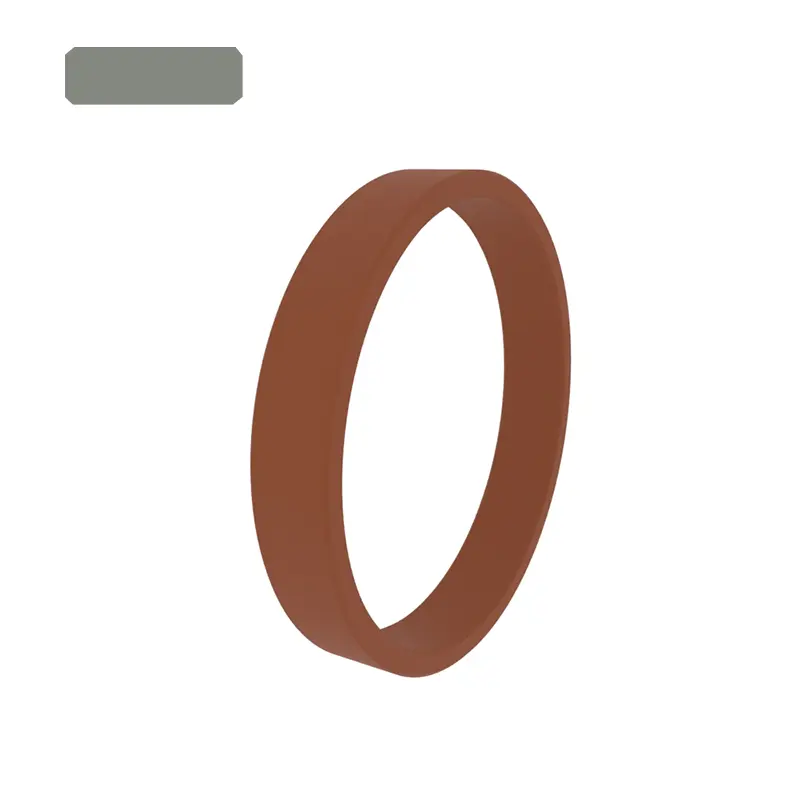

Az RCF101, RCF102, RCFB102 standard vezetőgyűrűk alkalmasak a hengerek dugattyú- és dugattyú -rudak vezetésére. Legtöbbet ki kell nyitni és be kell szerelni zárt barázdákba, vagy nyitva lehetnek.

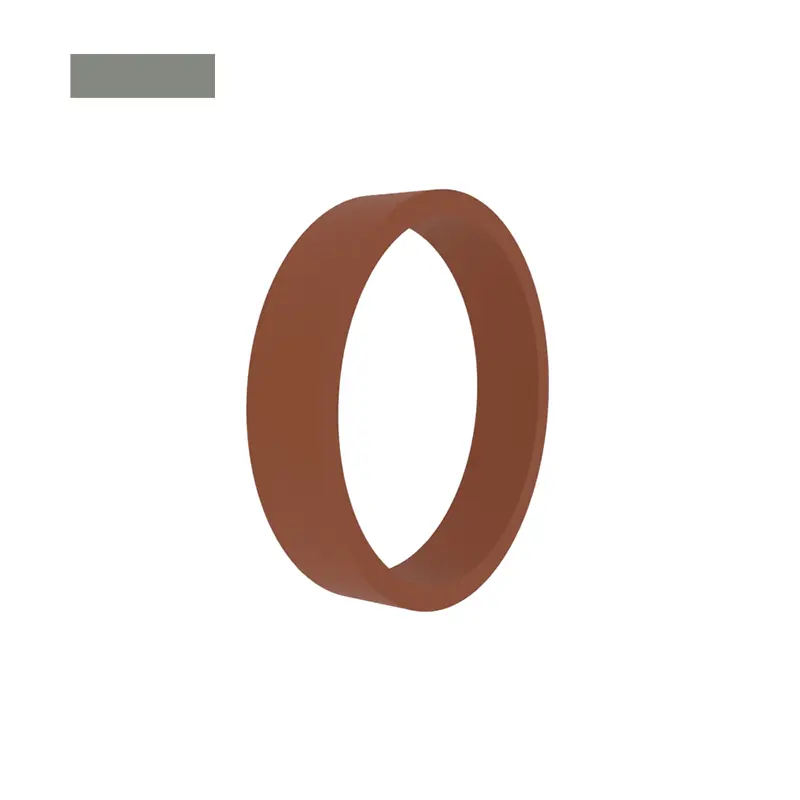

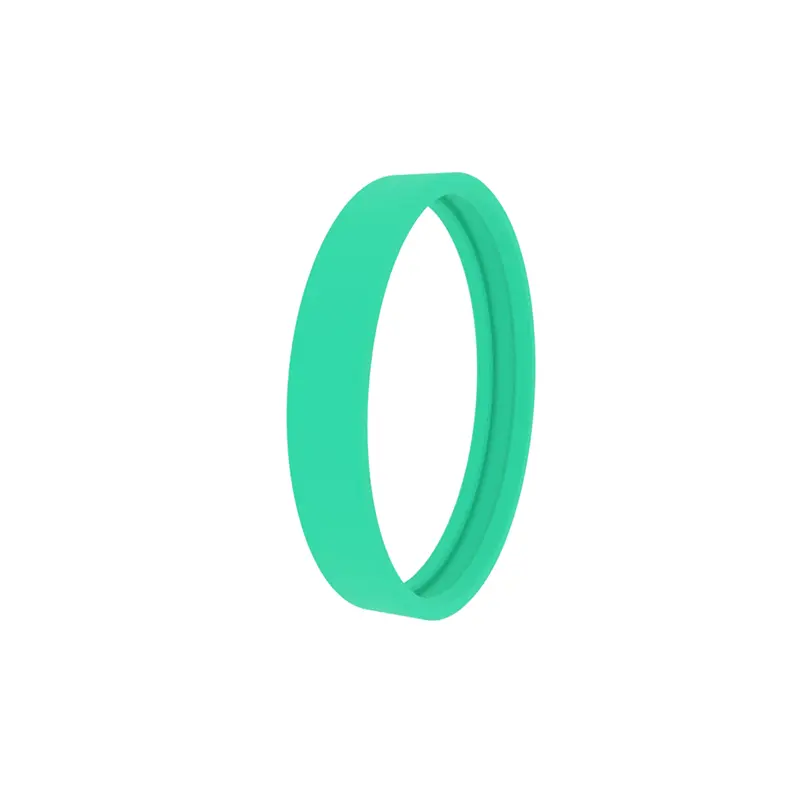

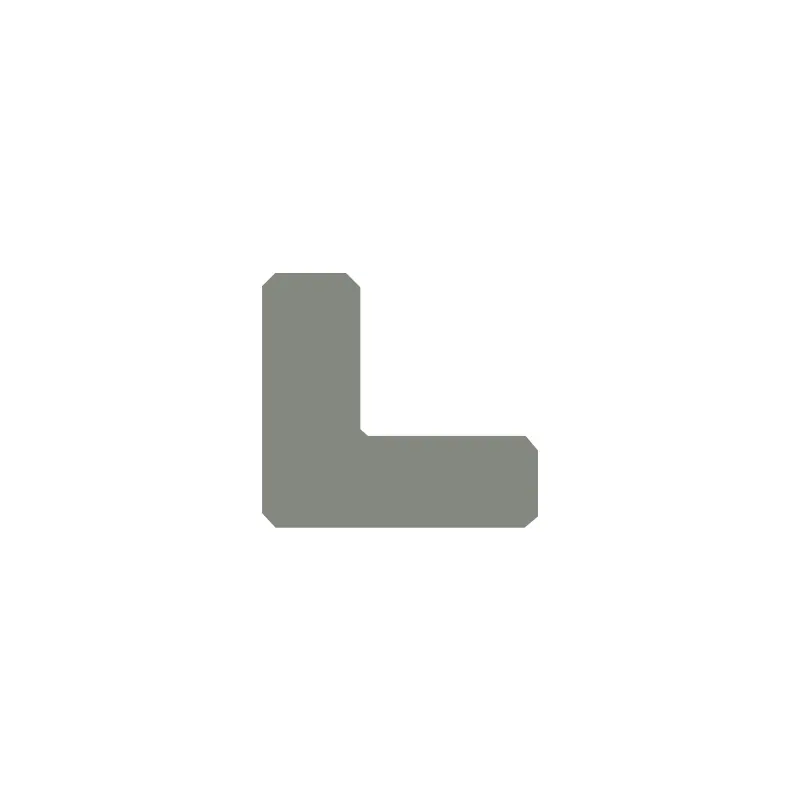

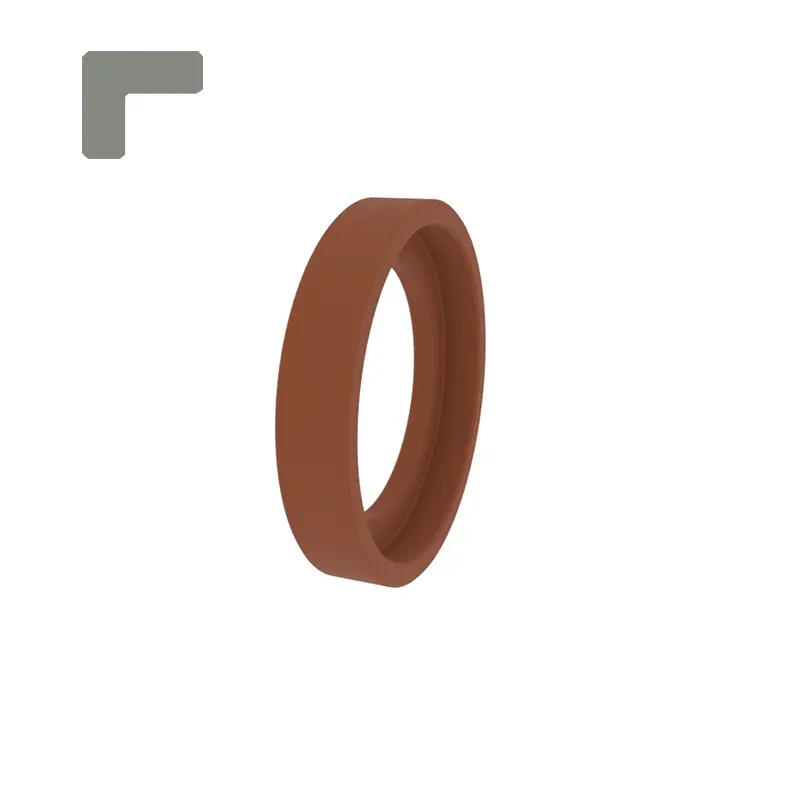

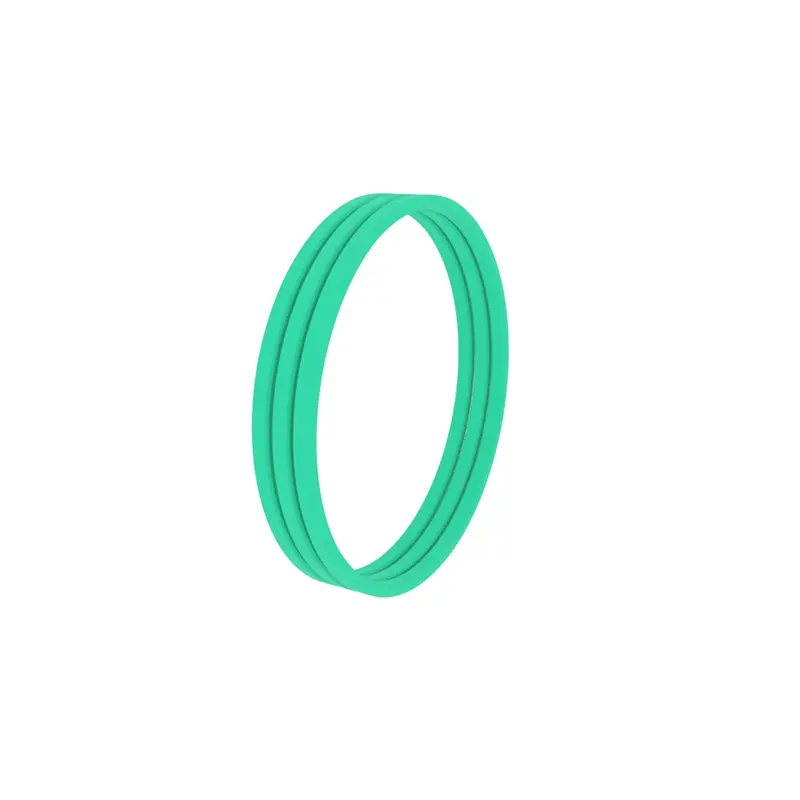

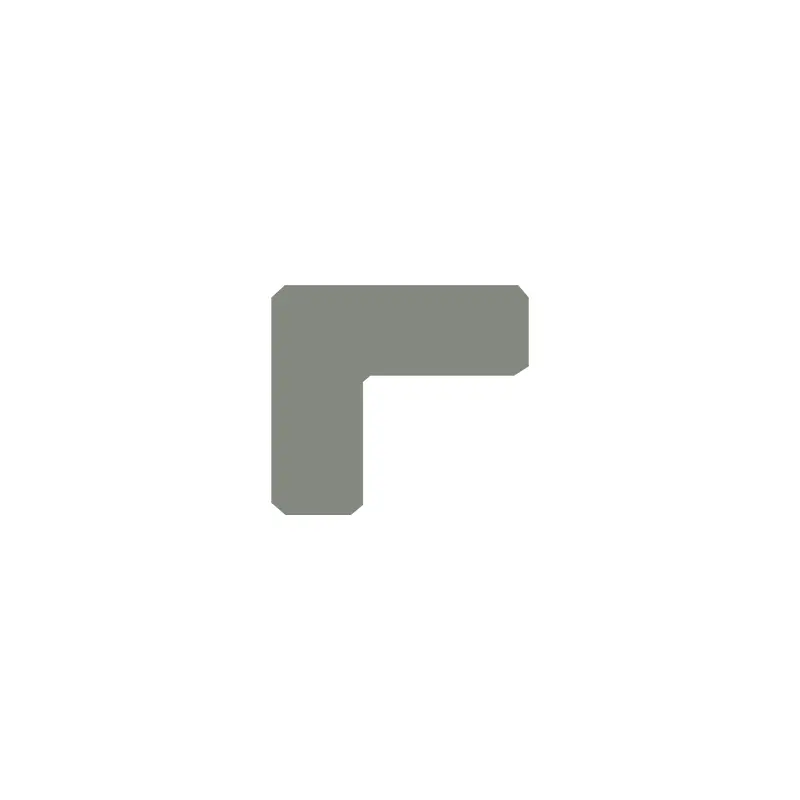

RCF103, RCF104 A standard vezetőgyűrűk alkalmasak a dugattyús útmutatókra. A sarkokkal rendelkező kialakítás lehetővé teszi, hogy a vezetőgyűrűk és a tartógyűrűk funkciói vannak. Lehet nyitott vagy sem.

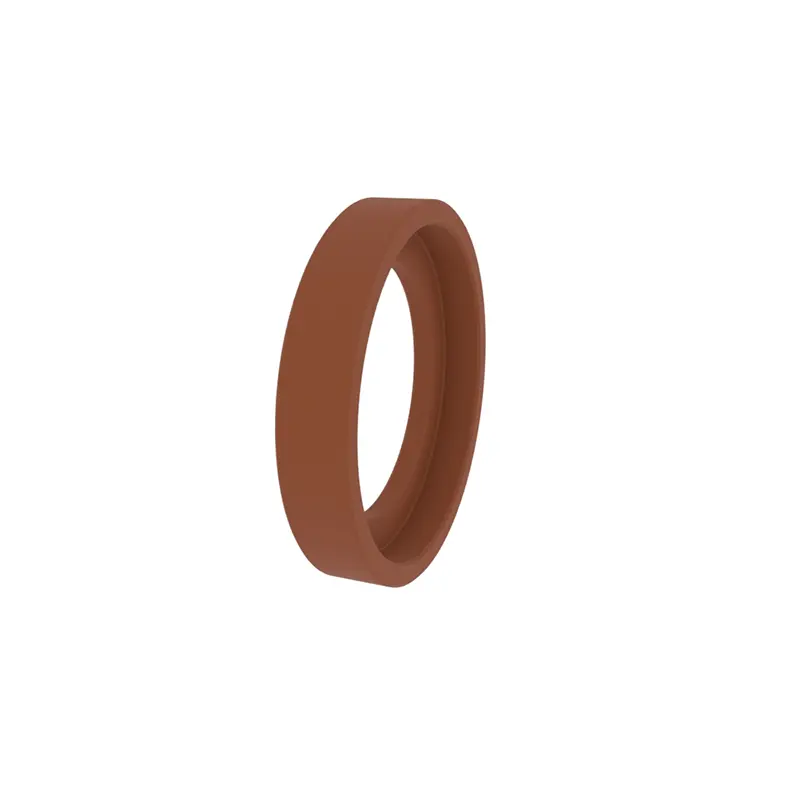

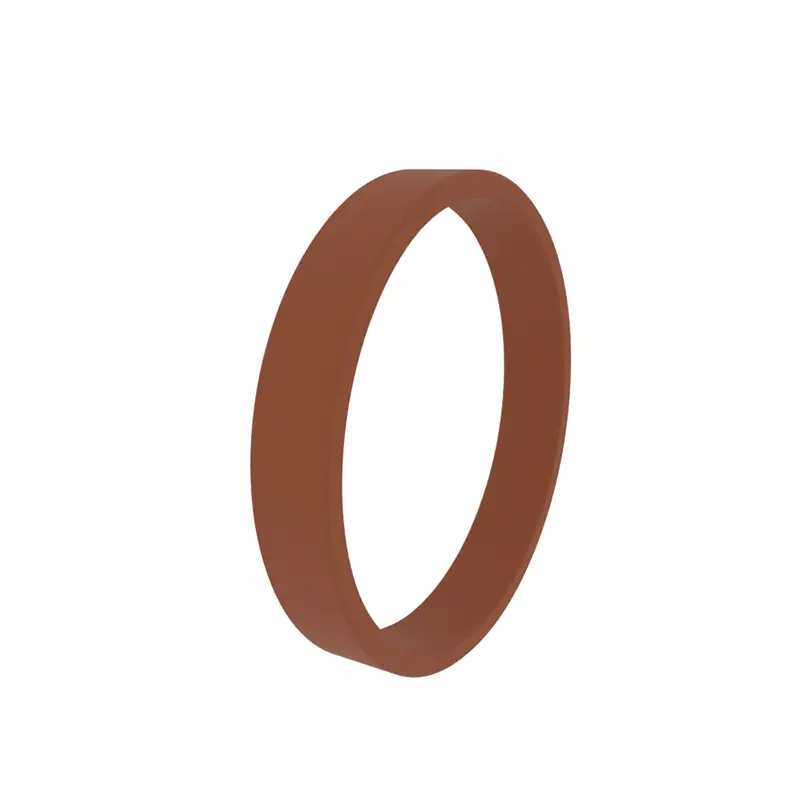

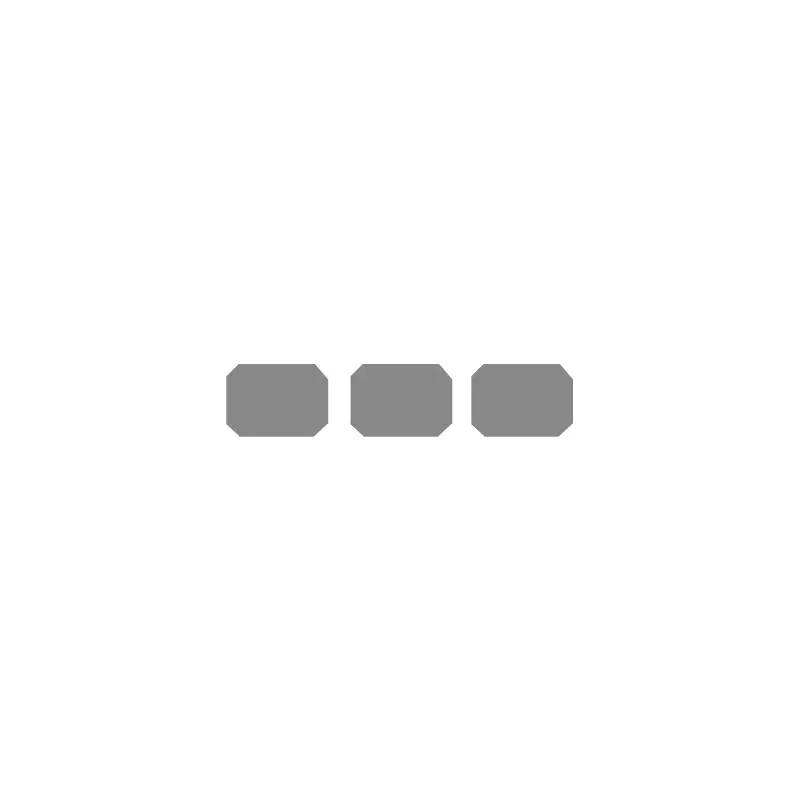

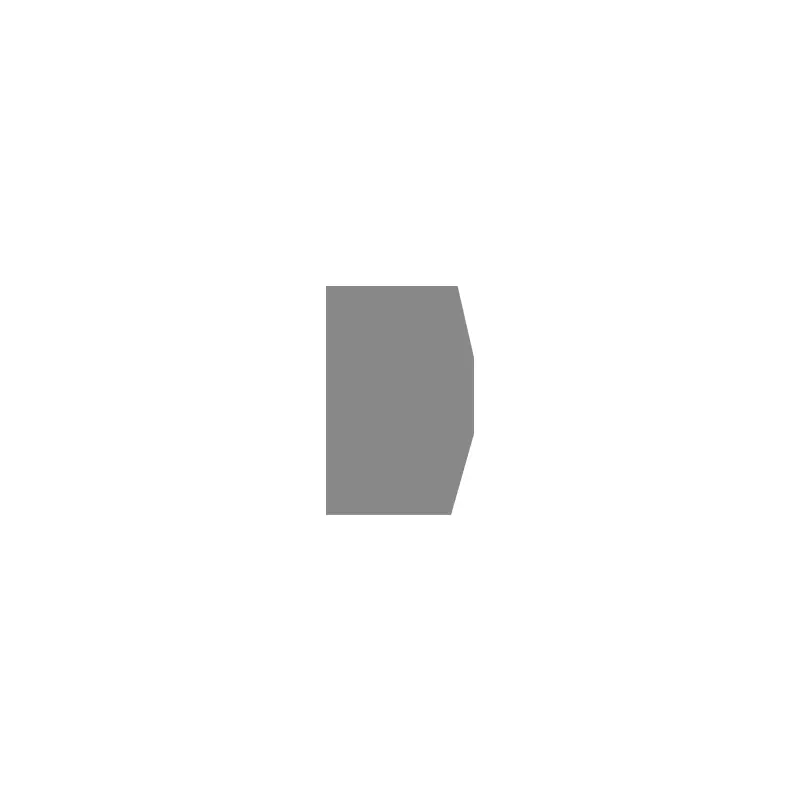

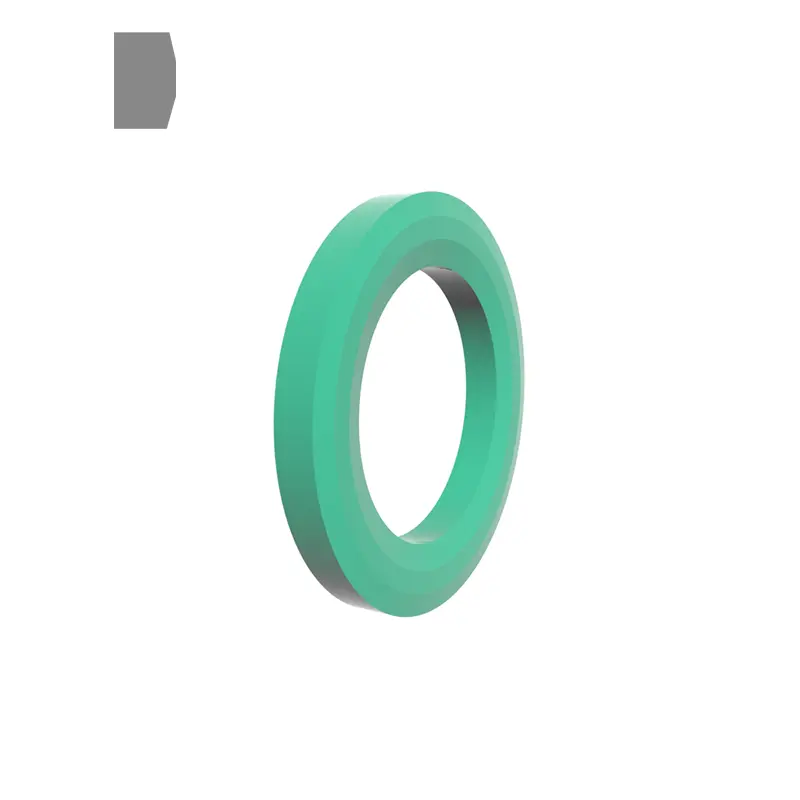

Az RCF105 Standard Guide Ring alkalmas dugattyús útmutatókra. Convex gyűrűvel rendelkezik a belső átmérőn. Lehet nyitott vagy sem.

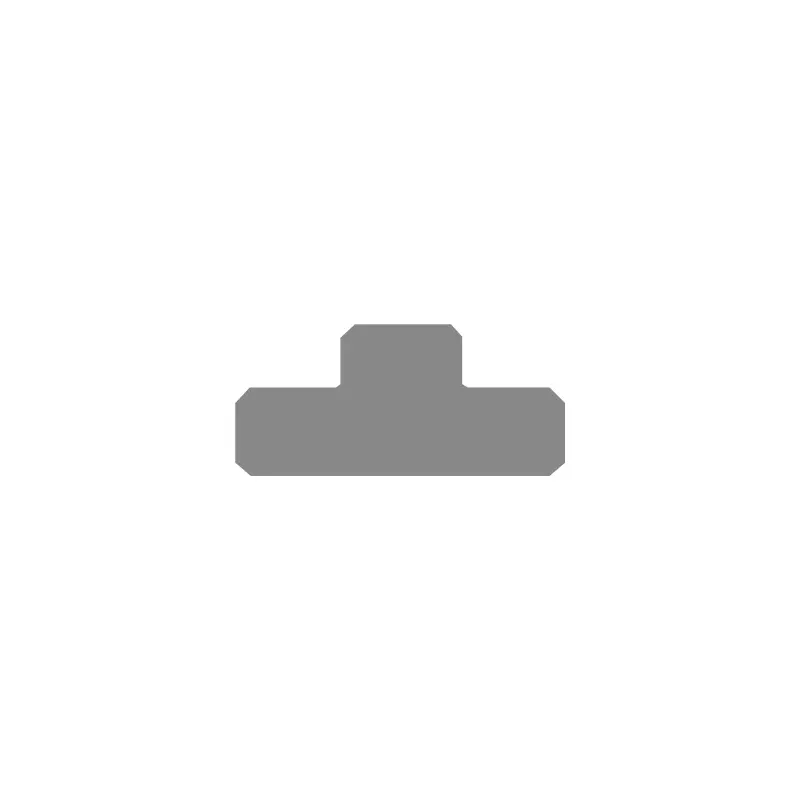

Az RCF106 standard vezetőgyűrű alkalmas dugattyú rudak útmutatóira. Convex gyűrűvel rendelkezik a külső átmérőn. Lehet nyitott vagy sem.

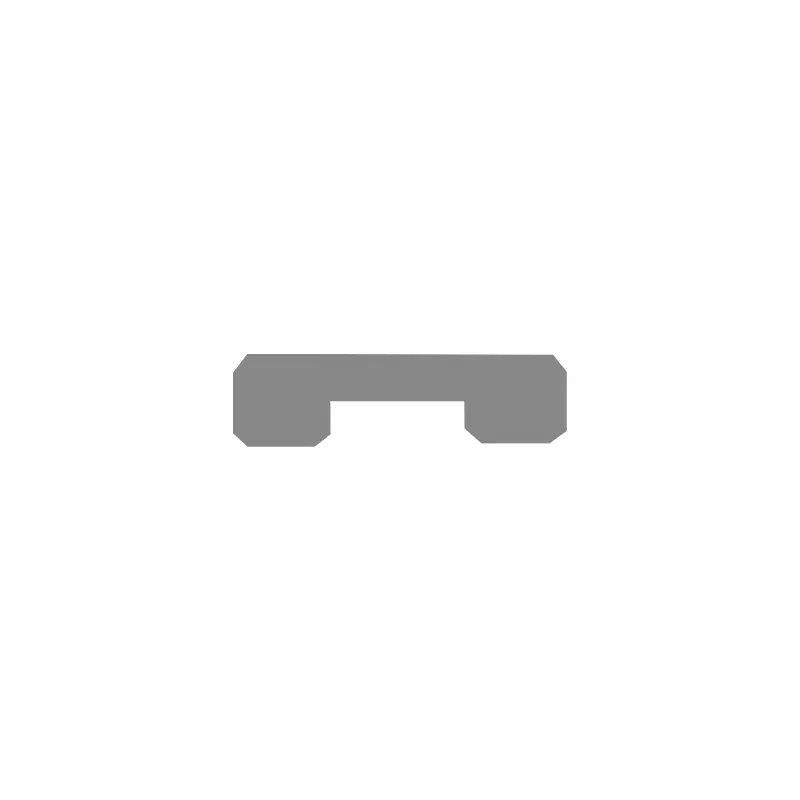

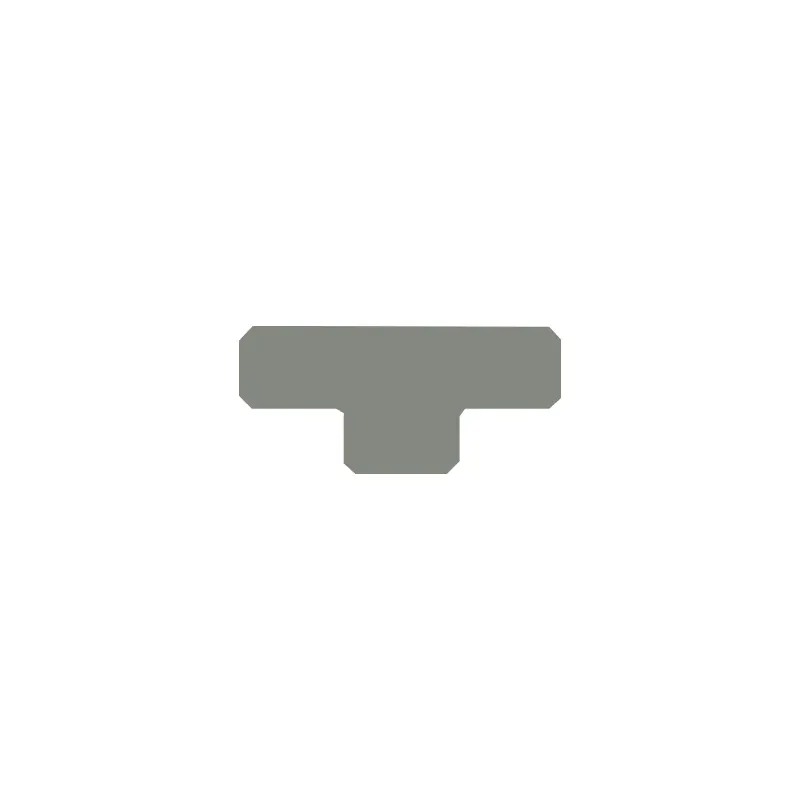

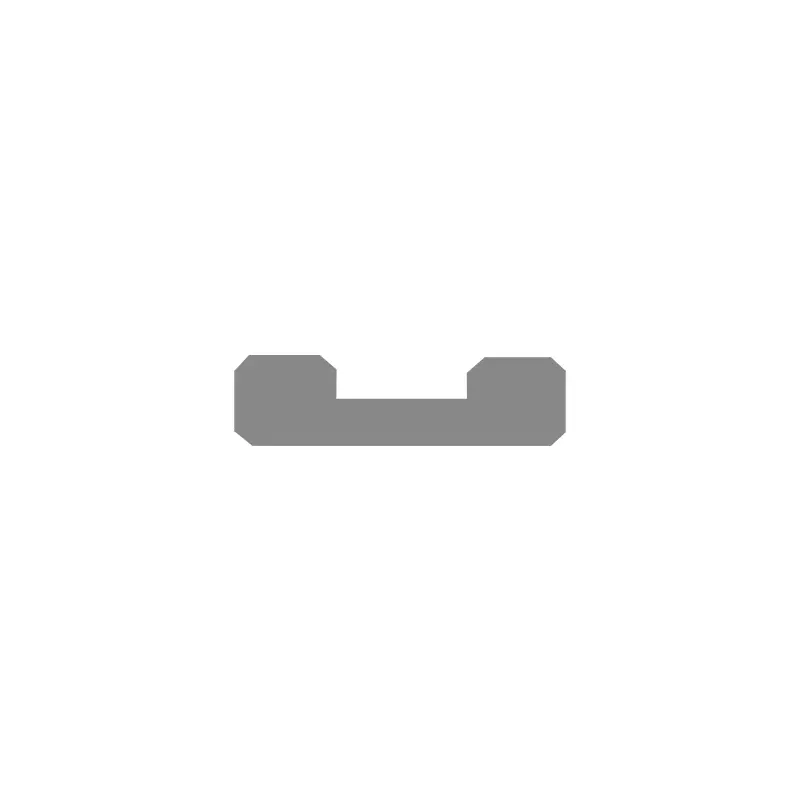

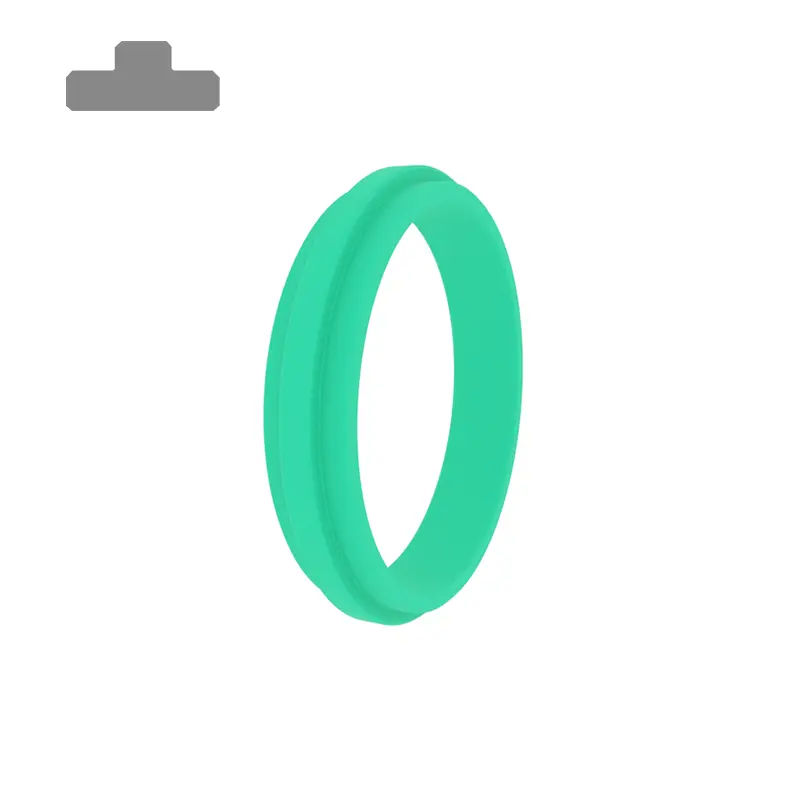

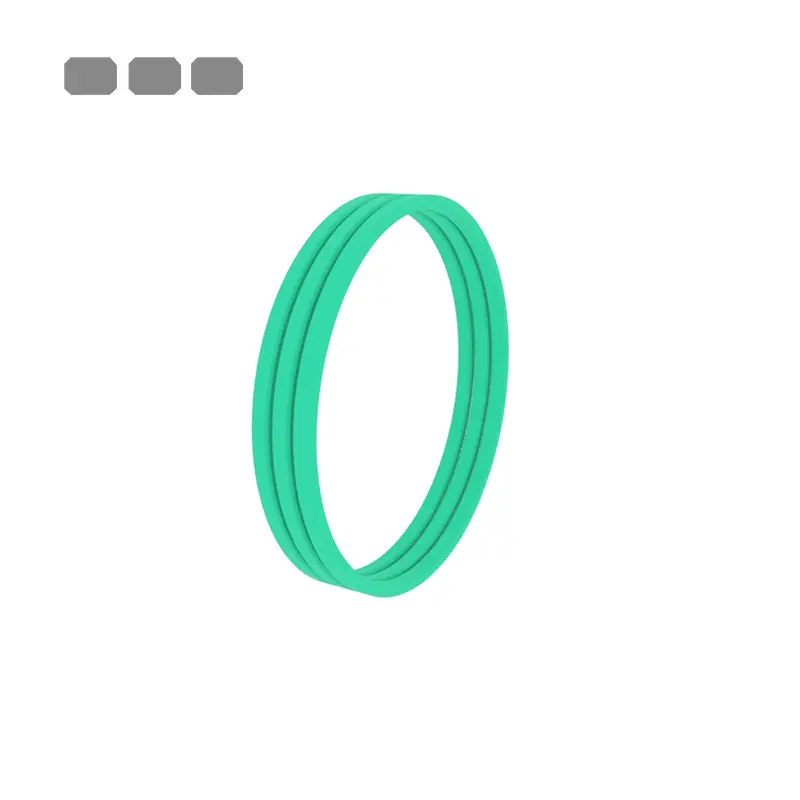

Az RCF107 Standard Guide Ring alkalmas dugattyús útmutatókra. A belső átmérőn horonyval rendelkezik. Lehet nyitott vagy sem.

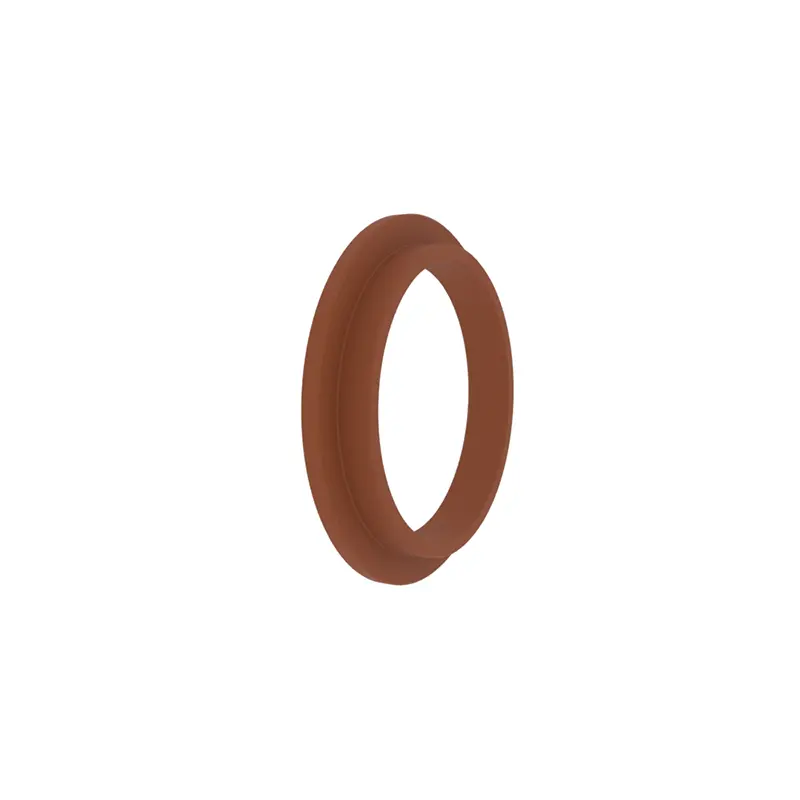

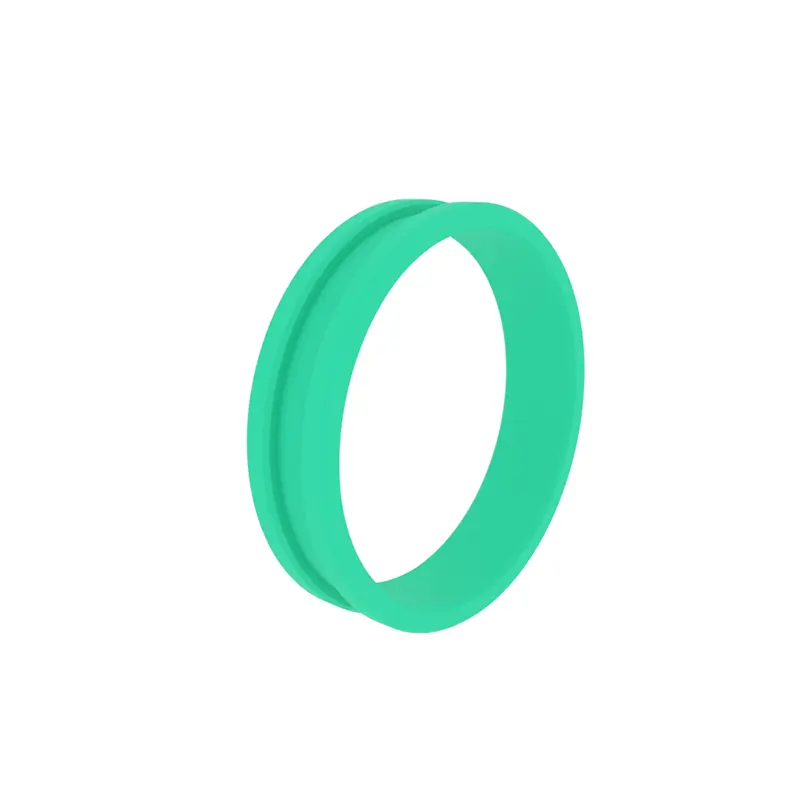

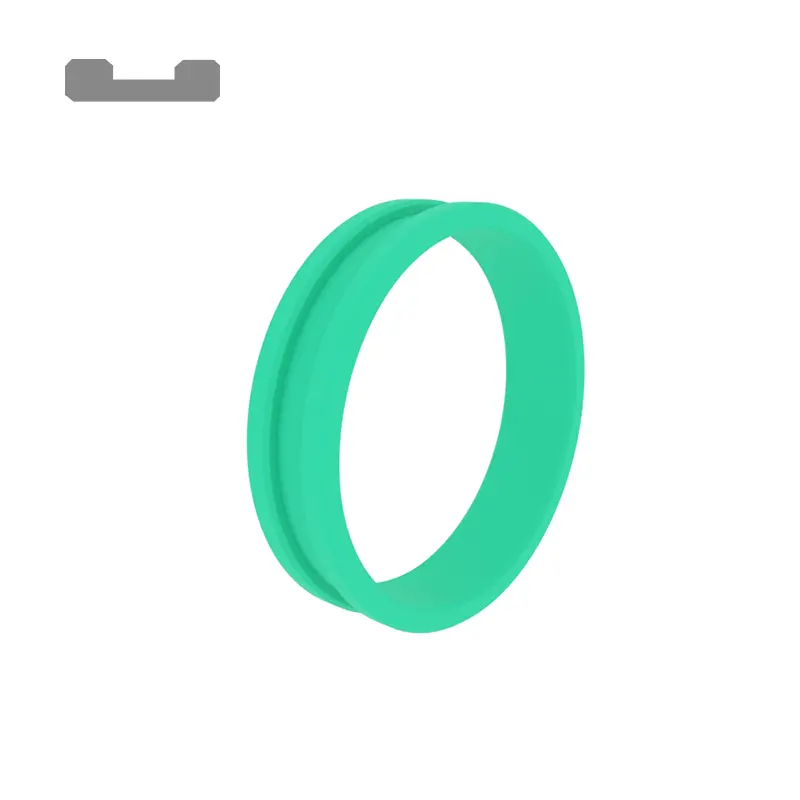

RCF108 standard vezetőgyűrű, dugattyús rúd -vezetéshez alkalmas, a külső átmérőjén található hornyokkal, nyílással vagy anélkül kapható.
Termékjellemzők és alkalmazások:
Termékjellemzők
Az ISO10766 szabványos üreghoronyhoz megfelelő forgó tömítés vezető gyűrű, a fém-műanyag illesztés, megakadályozhatja a "blokkolást" és a "rohamot", az erős terhelési képességet és a még mindig rugalmasságot, mielőtt eléri a törékeny hőmérsékletet. A vezetőgyűrű széleit úgy készítik, hogy megakadályozzák a széleket az üreghorony félkör alakú kamerje által generált résbe.
Fő alkalmazások
Mérnöki gépek, mezőgazdasági gépek, fröccsöntő gépek, be- és kirakodó platformok, támogató hengerek, ipari járművek, sajtók, fémkohászati hengerek.

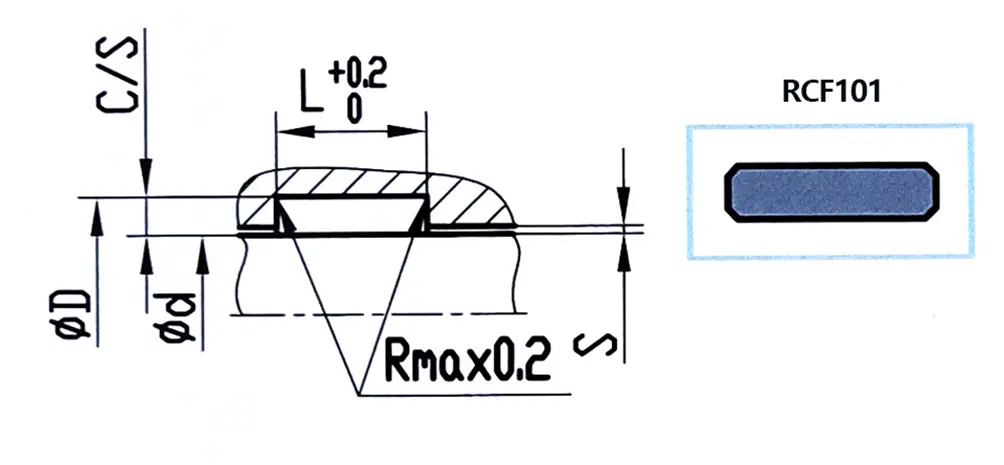

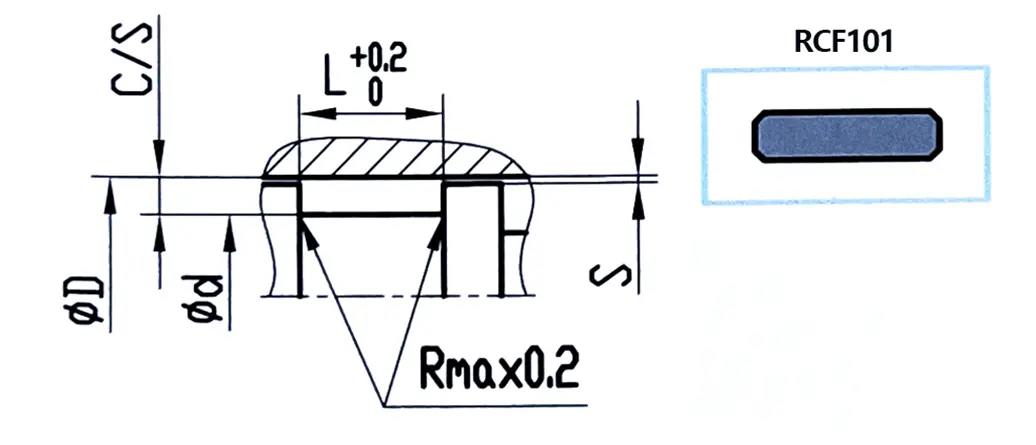

1. példa a dugattyú rúdjának vezetőgyűrűjére
| Φd f8 | Φd H8 | L+0,2 | c/s | Sugárirányú távolság s |
| 6-29.9 | Φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd+3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | Φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | Φd+5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | Φd+5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd+8 | 25 | 4 | 0,60-1,2 |
2. példa a dugattyús vezető gyűrűhoronyra
| Φd H8 | Φd f8 | L+0,2 | c/s | Sugárirányú távolság s |
| 6-29.9 | Φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | Φd-3 | 5.6 | 1.5 | 0,25-0.4 |
| 50-99.9 | ΦD-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | ΦD-5 | 15 | 2.5 | 0,40-0,8 |
| 800-1000 | ΦD-5 | 25 | 2.5 | 0,50-1,1 |
| > 1000 | Φd-8 | 25 | 4 | 0,60-1,2 |
Anyag
1. PTFE (közepes és könnyű terhelésekhez);
2. POM vagy PA (könnyű terhelés esetén);
3. fenolos gyanta + szövetrost (nehéz terhelésekhez)
A vezetőgyűrű szélességének és számának kiválasztása
A képlet felhasználható a t = (f*f) / (d*pr) előzetes meghatározására
T: A vezetőgyűrű szélessége (mm), F: maximális sugárirányú terhelés (N), F: Biztonsági tényező, PR: Maximálisan megengedett sugárirányú terhelés (N/mm²), D: A dugattyú vagy a dugattyú rúd átmérője (mm)
Példa: d = 60 mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14,8 mm
A kiszámított opció az, hogy egy t = 15 mm -es vagy két vezetőgyűrűvel rendelkező vezetési gyűrűt választjon, 9,7 mm szélességű. Ha két, 9,7 mm -es szélességű vezetőgyűrűt választanak, akkor a biztonsági tényező 2,6 -ra növelhető. Általában az ajánlott biztonsági tényező f = 2
A vágási hossz meghatározása

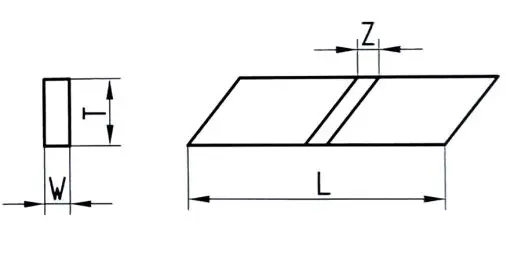

L = 3,14* (d -w) -k dugattyúhoz
L = 3,14* (d+w) -k dugattyúrúdhoz
K az a hőmérsékleti állandó, 0,8, ha a hőmérséklet 120 fok alatt van, és 2,0 -t választja ki, ha a hőmérséklet 120 fok felett van.

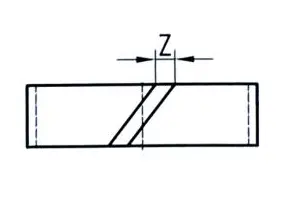

A vágási rés z kiszámítása Z
|
|
Fenolos gyanta/pom | PTFE |
| Dugattyúrúdhoz | 0,050 (φd+w) | 0,042 (φd+w) |
| Dugattyúhoz | 0,050 (φD-W) | 0,042 (φD-W) |
Metszés típusa
30 ° Bevel vágás

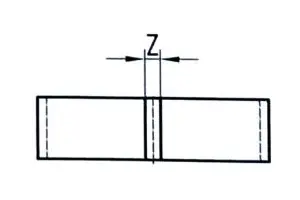

Egyenes vágás (főleg forgáshoz vagy lengéshez és nem szabványos hornyokhoz)

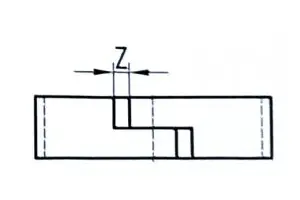

Z alakú bemetszés (szintén tömítési funkcióval rendelkezik)
Cím
