Forgatható forgófókák

Ha forgó forgó tömítéseket szeretne vásárolni, válassza a Ruichen Seals -ot szállítójaként. Termékeink gazdagok és sokszínűek, átfogó alkalmazási választékkal, amelyek különféle igényeket fednek le, mint például a csapágyvédelem, a nagynyomású forgás, a korrózióállóság stb., Nagy teljesítményű és nagy költségteljesítménnyel, és a globális piacra juttatják.

Elkötelezettek vagyunk azért, hogy minden forgatókönyvhöz "védelmi nyomás ellenállás-hosszú távú" Szentháromság-megoldást biztosítsunk, amelyhez a forgó tömítések fordulása szükséges. 200+ anyagképlet és szerkezeti szabadalom révén segítünk az ügyfeleknek a kudarcok csökkentésében és a TCO optimalizálásának elérésében. A teljes termékmodellek sorozata nagyon sokszínű. Választhat a tényleges igények szerint, vagy testreszabhatja tőlünk a forgó tömítéseket.

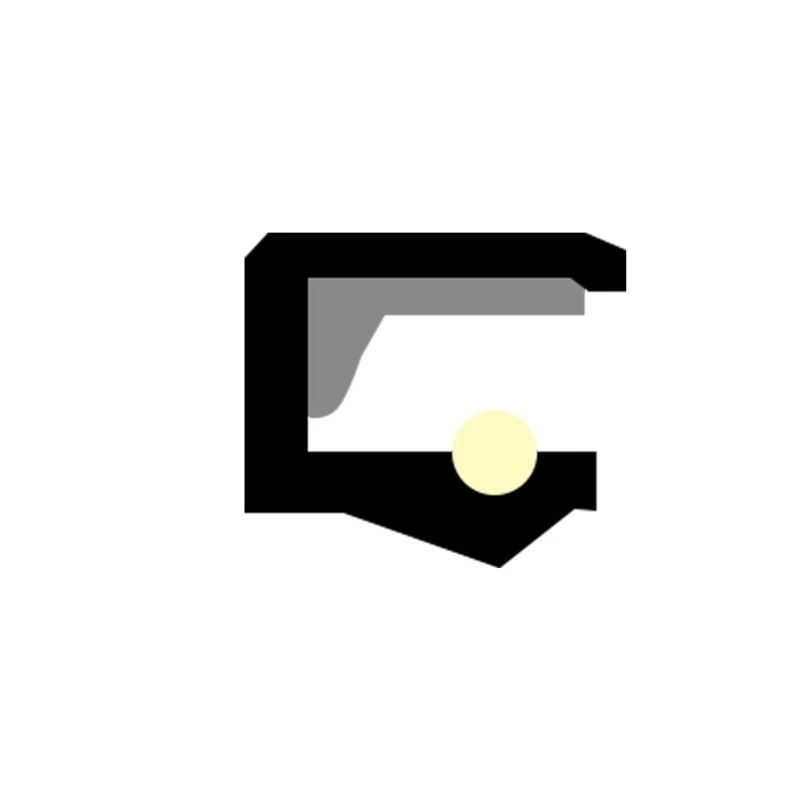

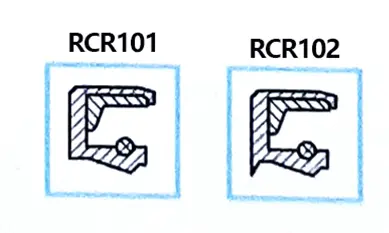

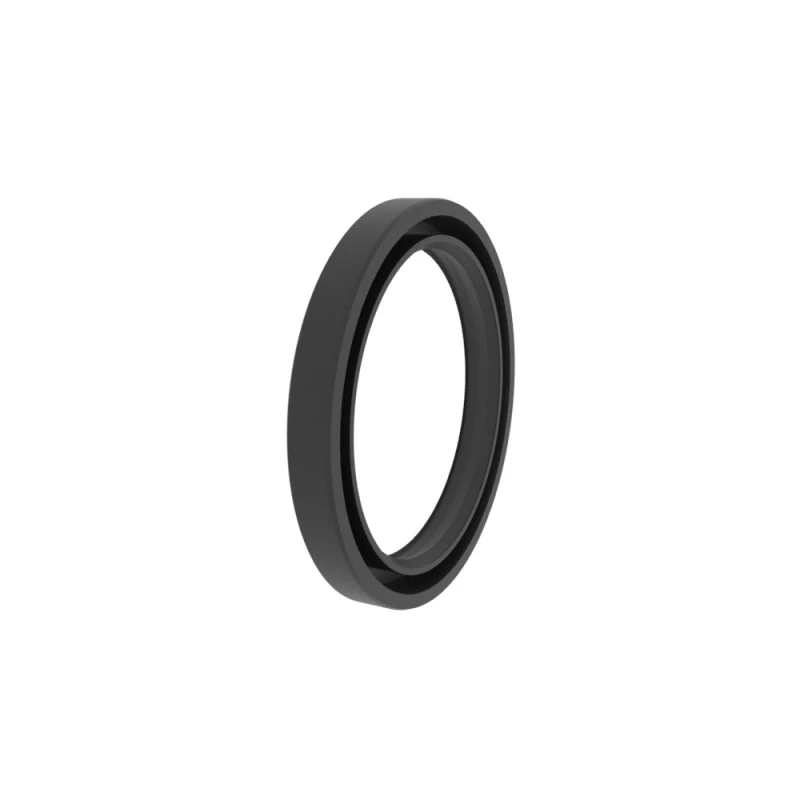

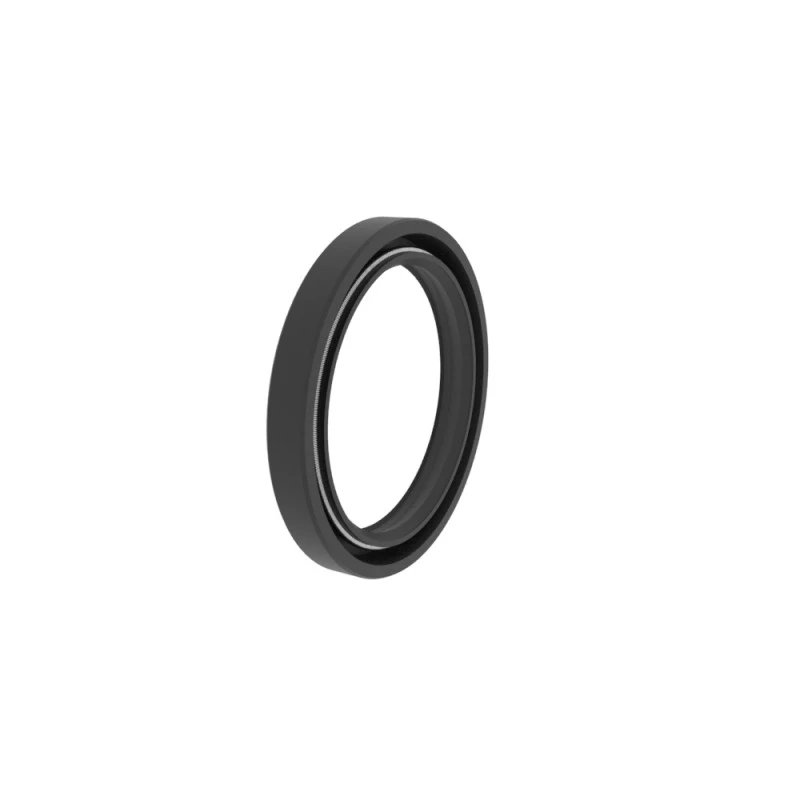

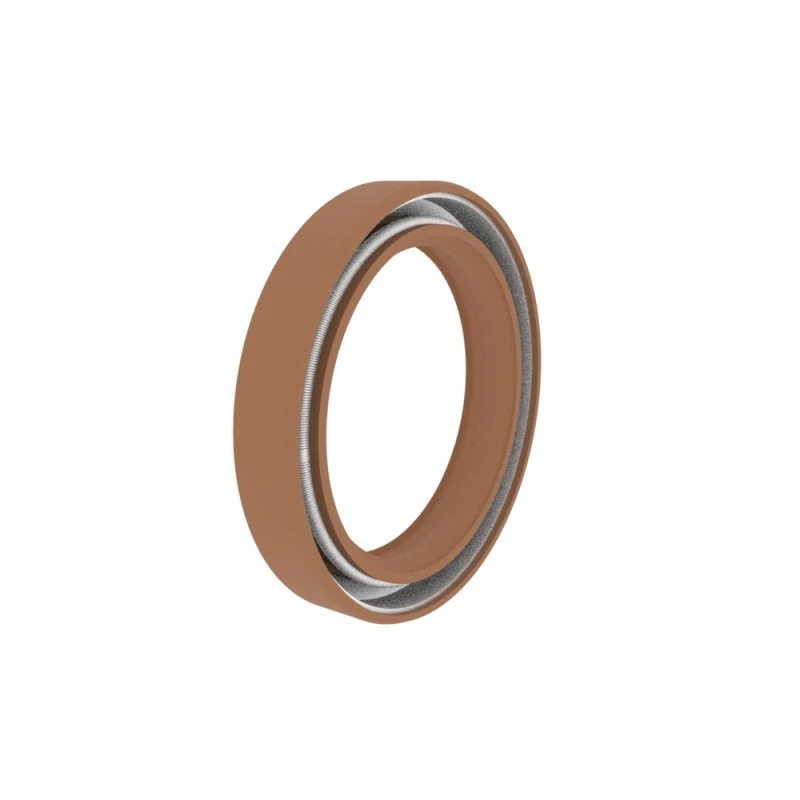

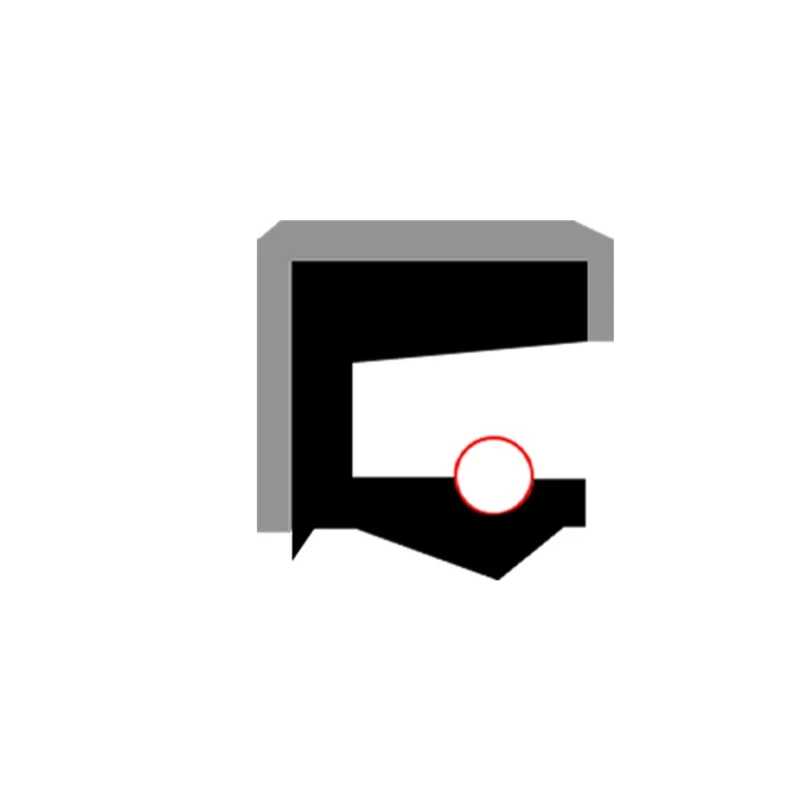

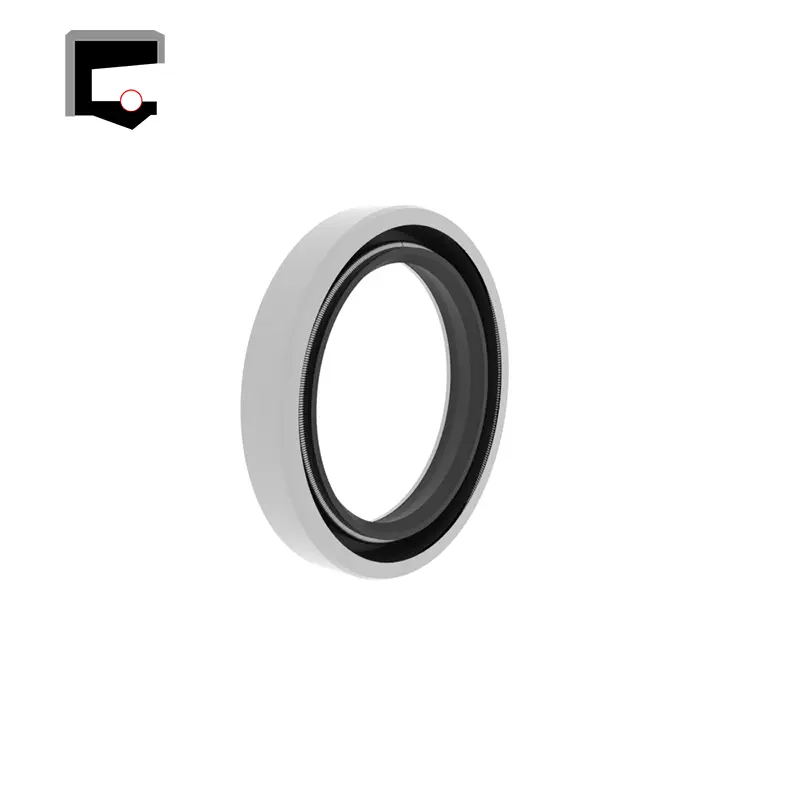

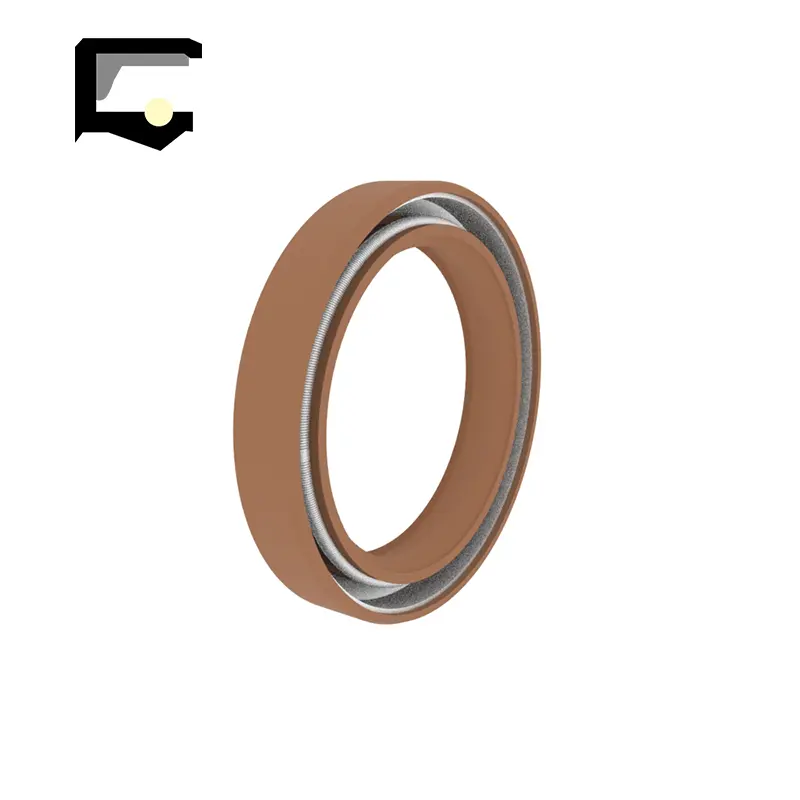

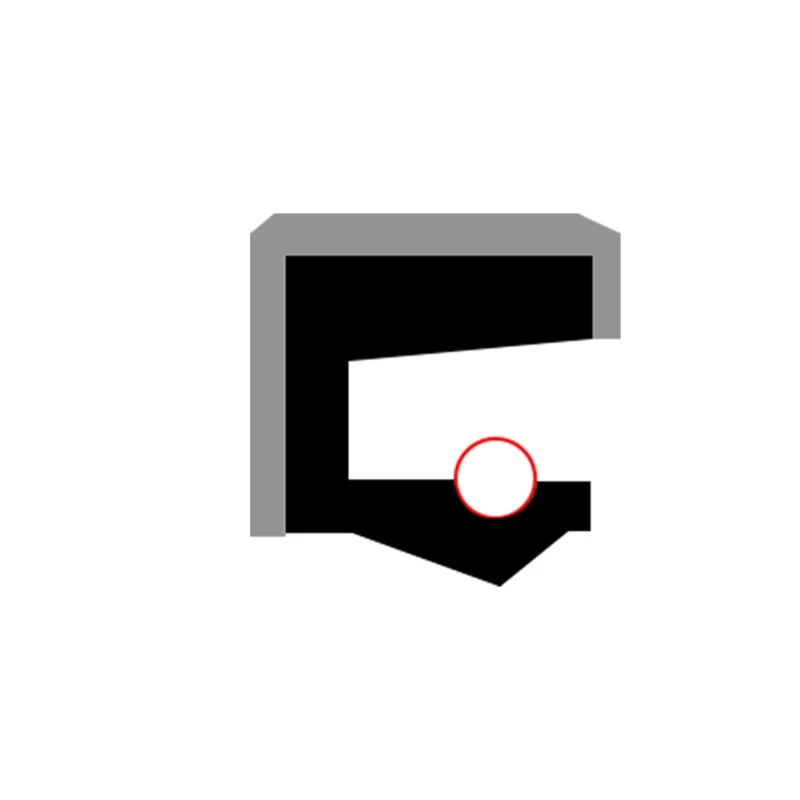

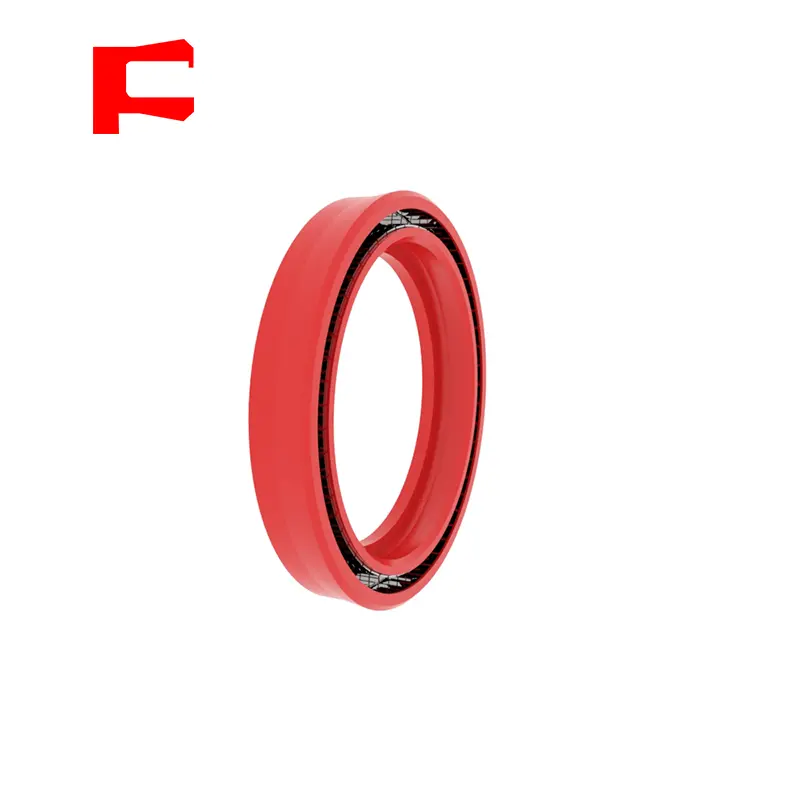

RCR101 forgó csontváz egy ajak tömítés, egyfájdalommal járó, tengelyirányú nyitott horony telepítés, széles körben használják, leginkább a csapágyak védő elemeként használják.

RCR102 forgó csontváz dupla ajak tömítés, egyszeres hatású, porálló segédjellyel, tengelyirányú nyitott horony beépítésével, széles körben használt, leginkább a csapágyak védő elemeként használják.

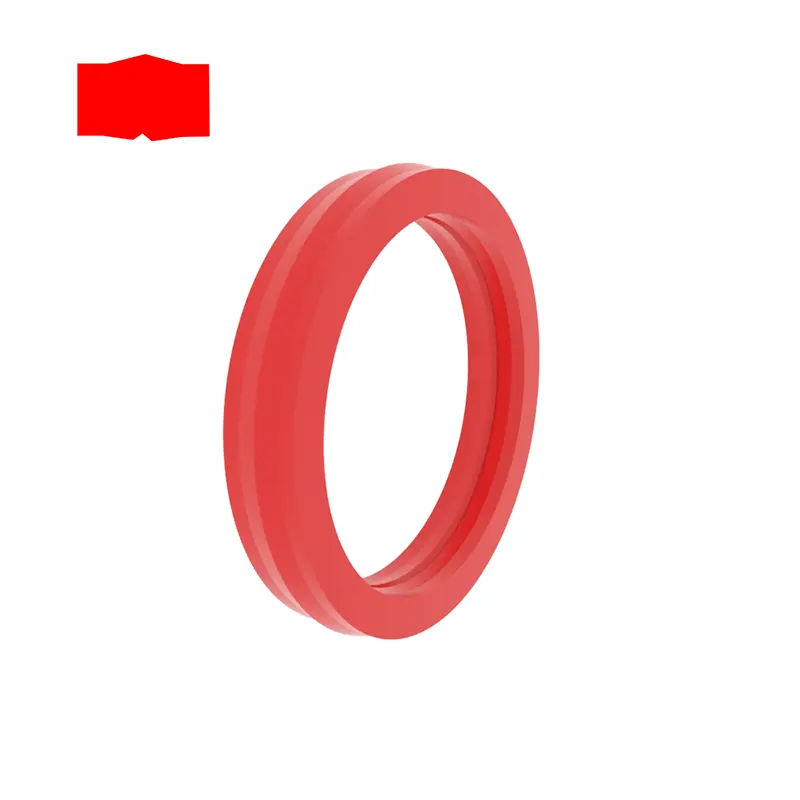

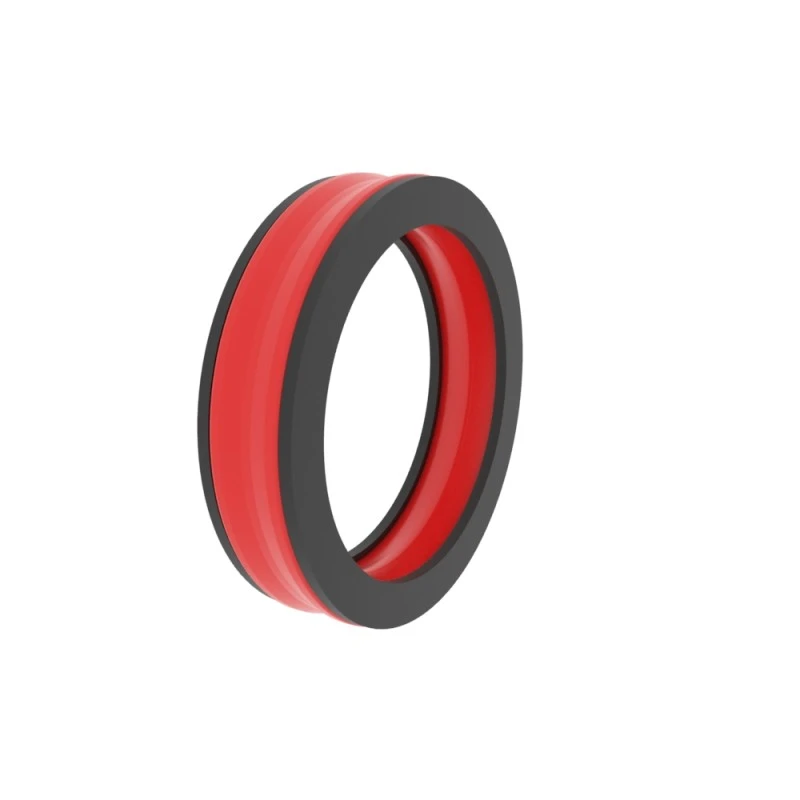

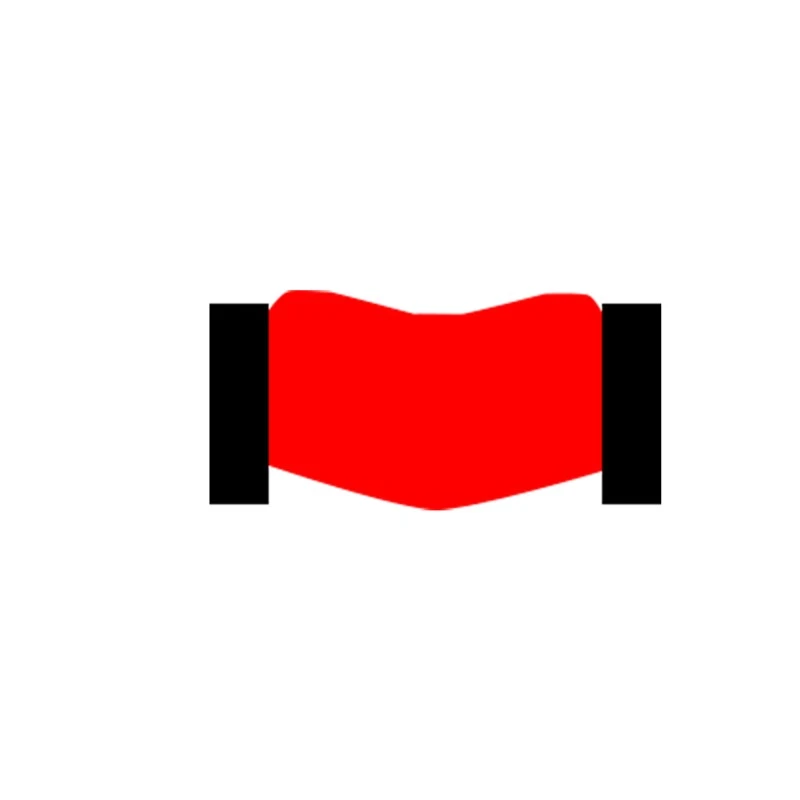

RCR103 forgó tömítés, dupla hatású, tartógyűrűvel, jobb tömítés hatás nagynyomású forgó tömítési körülmények között.

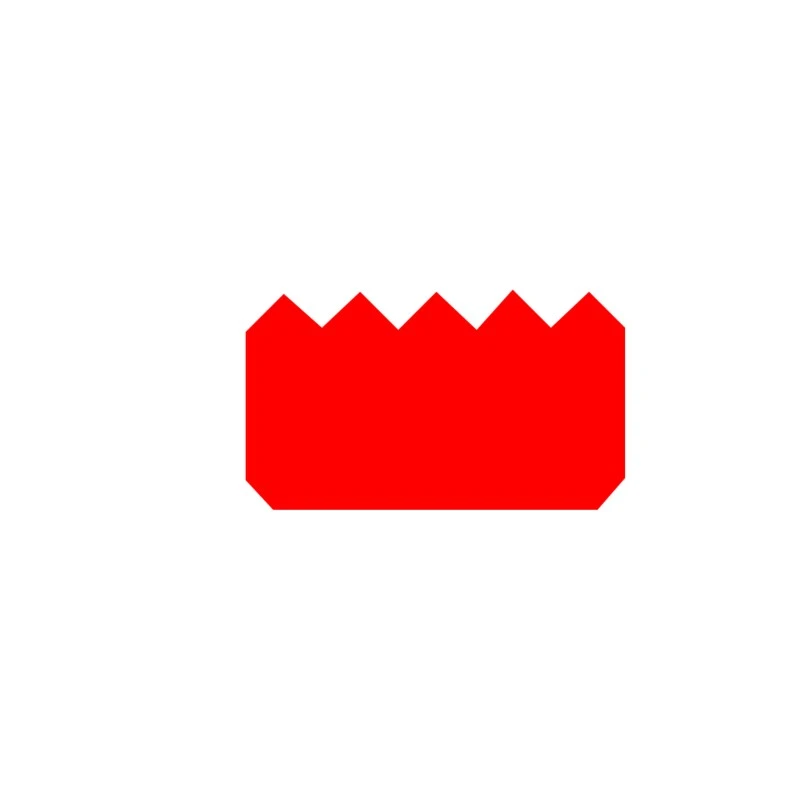

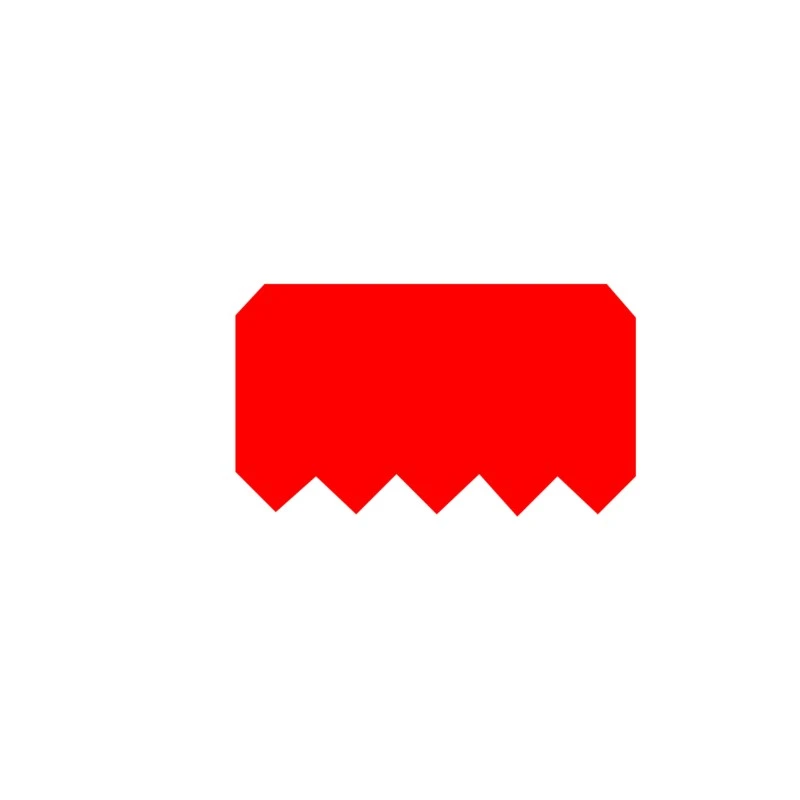

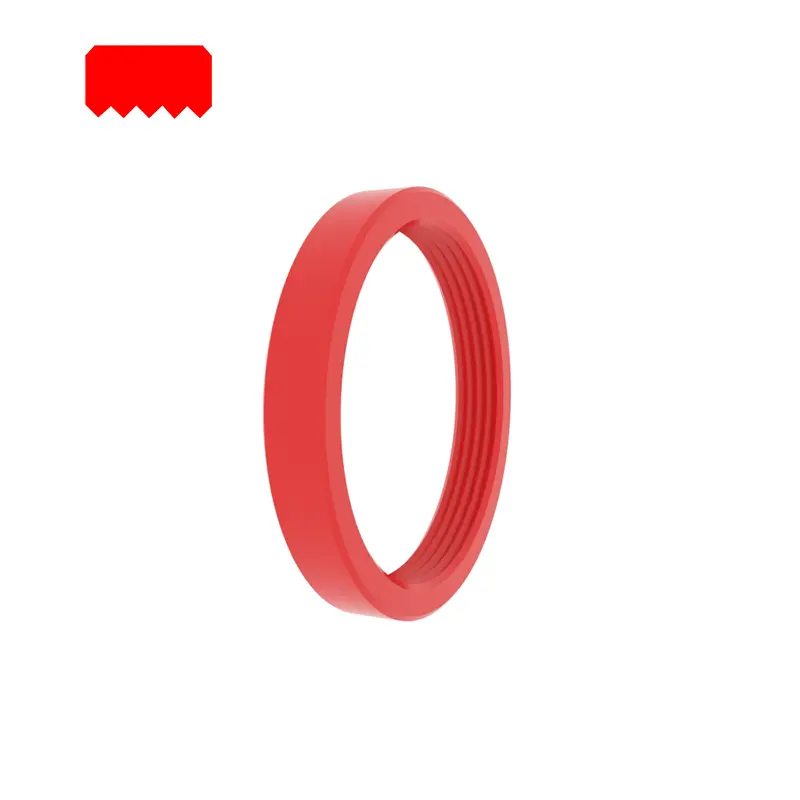

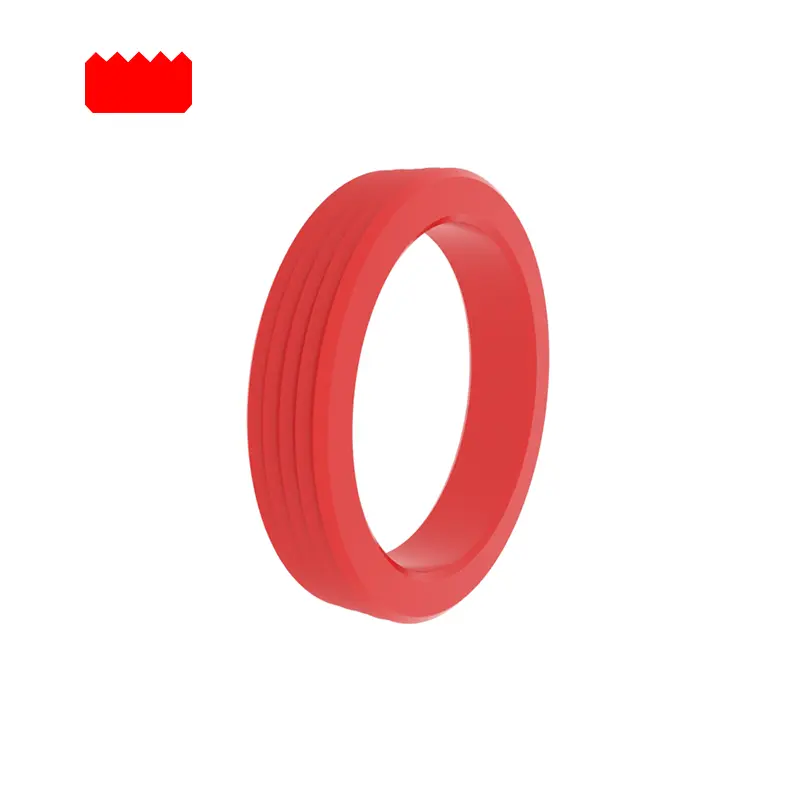

RCR104, RCR105 forgó tömítés, dupla hatású, keskeny horony, stabil groove beágyazás és fogazott tömítőfelület.

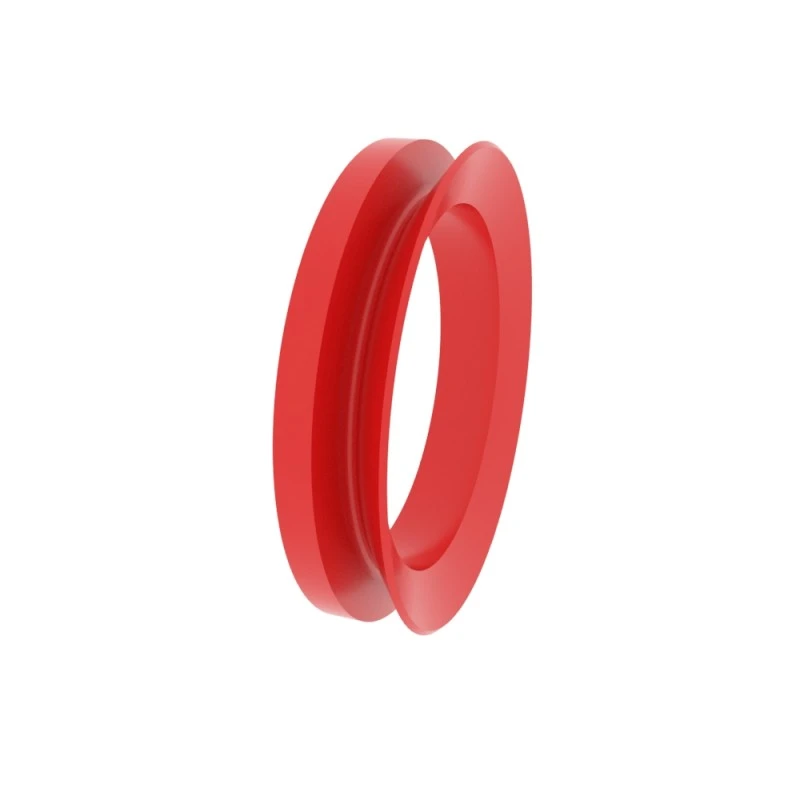

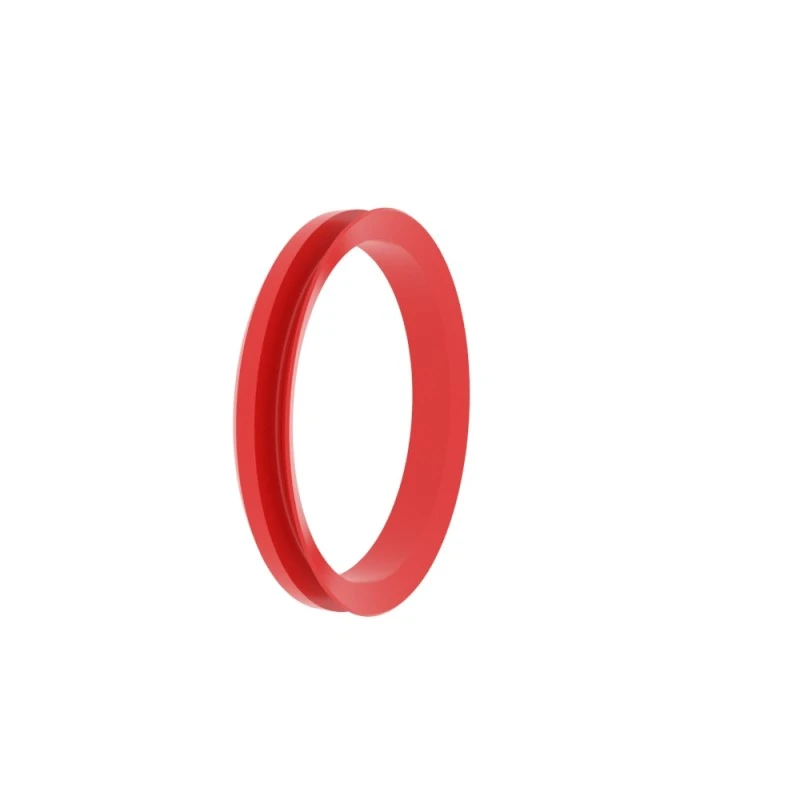

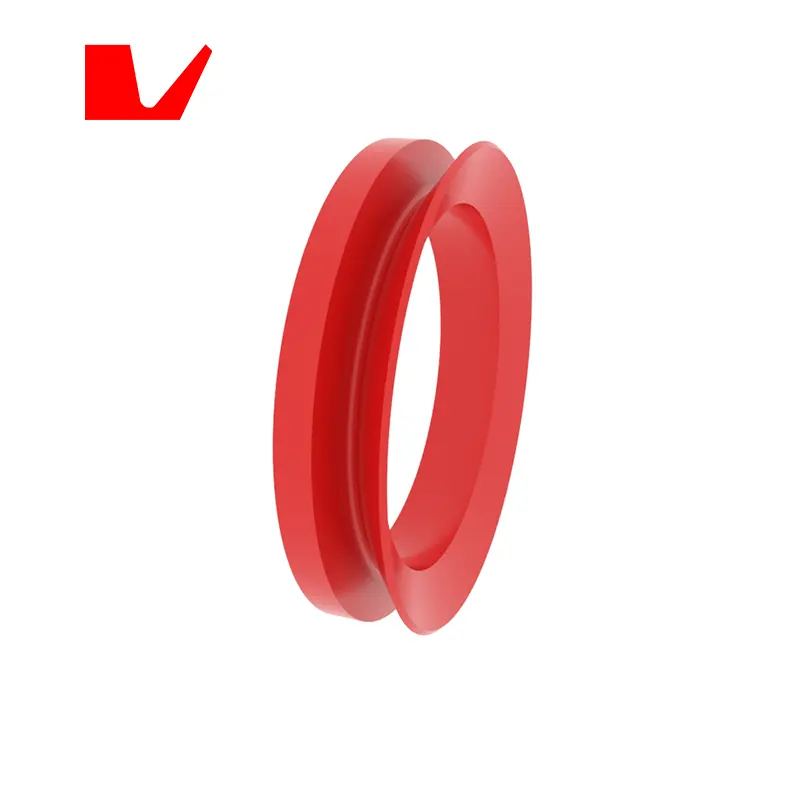

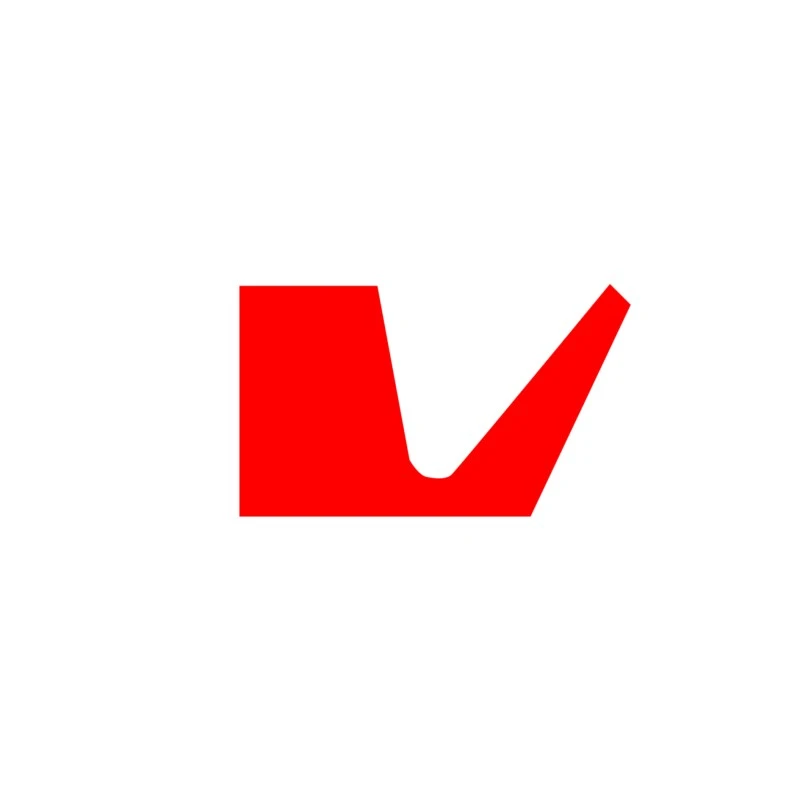

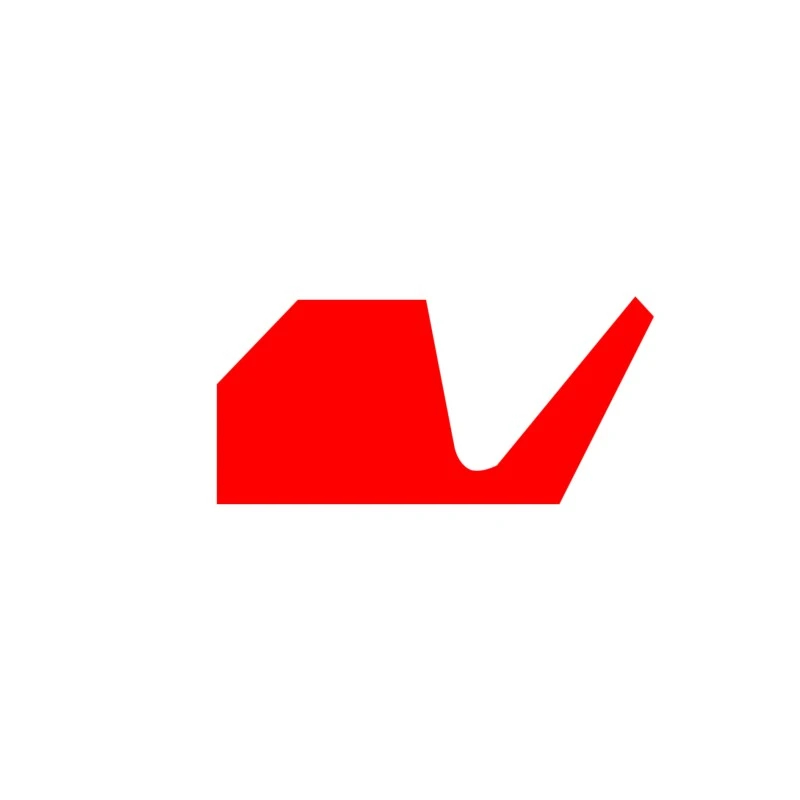

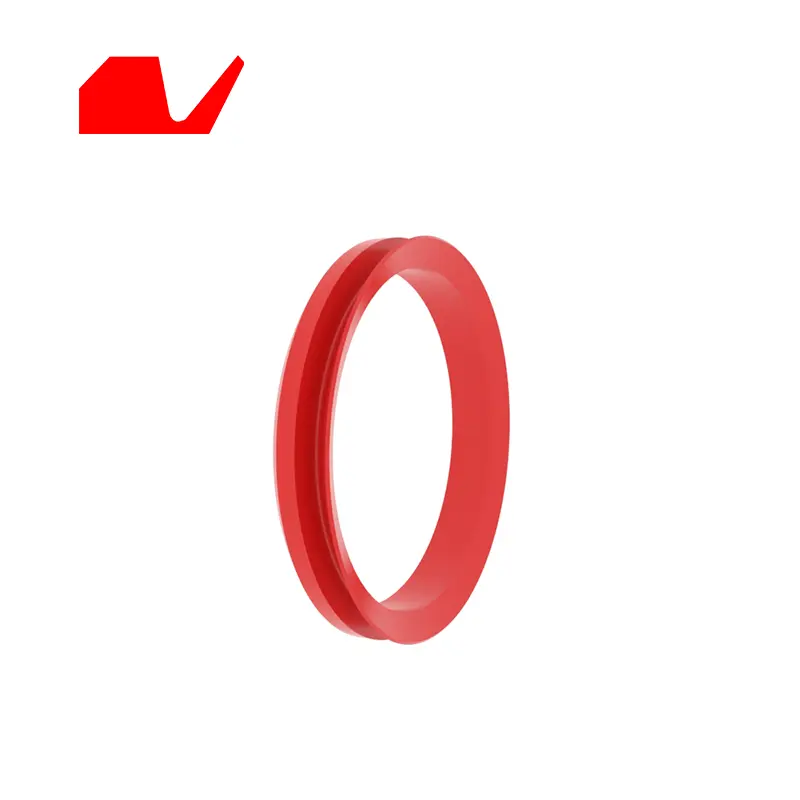

RCR106, RCR107 V-alakú forgó tömítés, tengelyirányú mozgás, nagy rugalmassági modulus, súrlódási ellenállás, por, szennyező anyagok, vízcsepp, olaj splash stb.

RCR108 forgó tömítés, egyetlen hatású, nincs rugó, a belső és a külső ajkak beavatkozását a különböző munkakörülmények szerint határozzák meg.

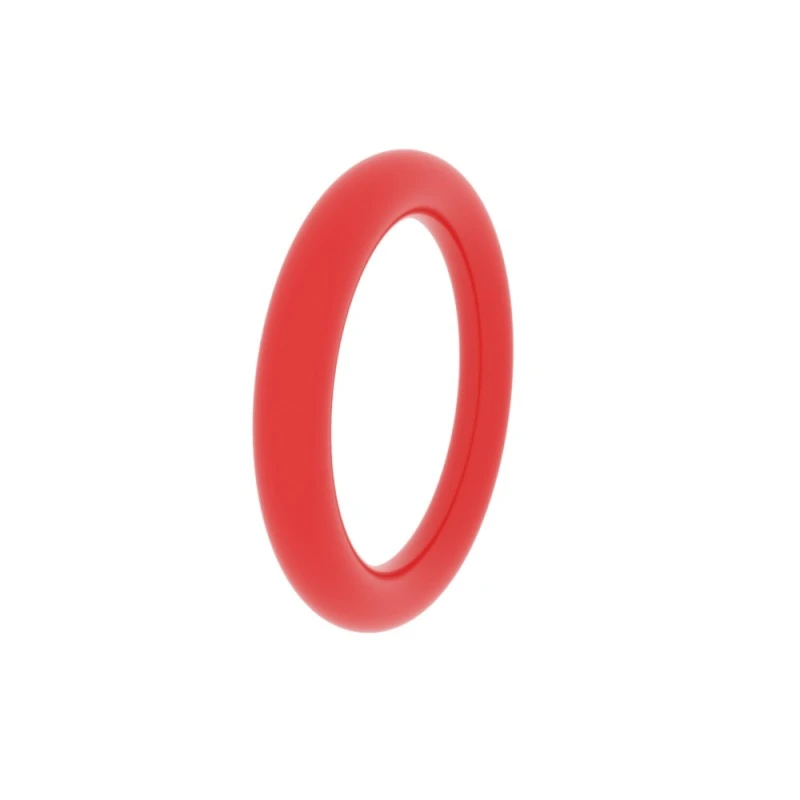

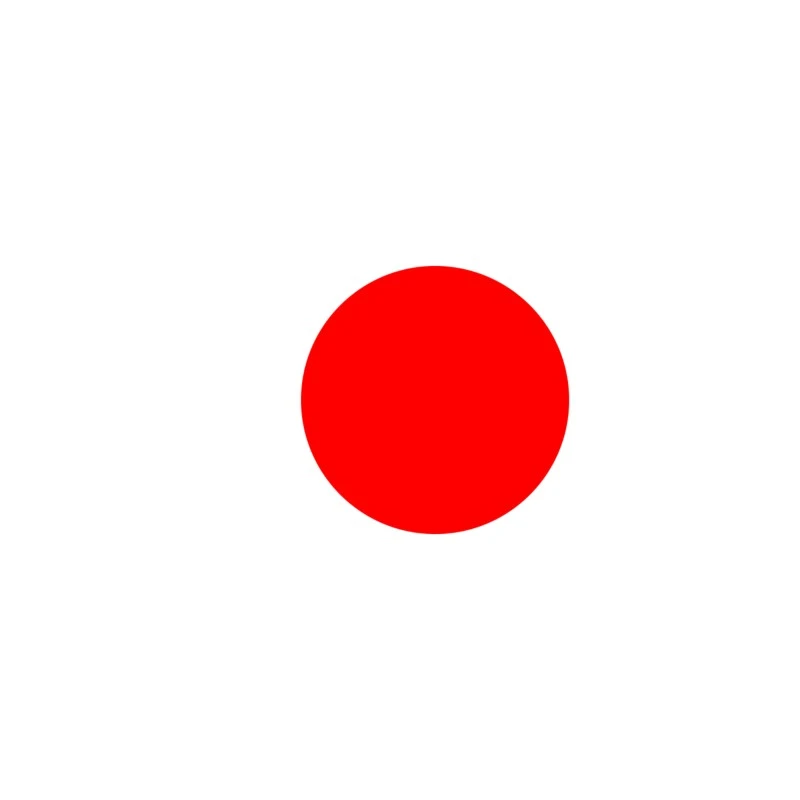

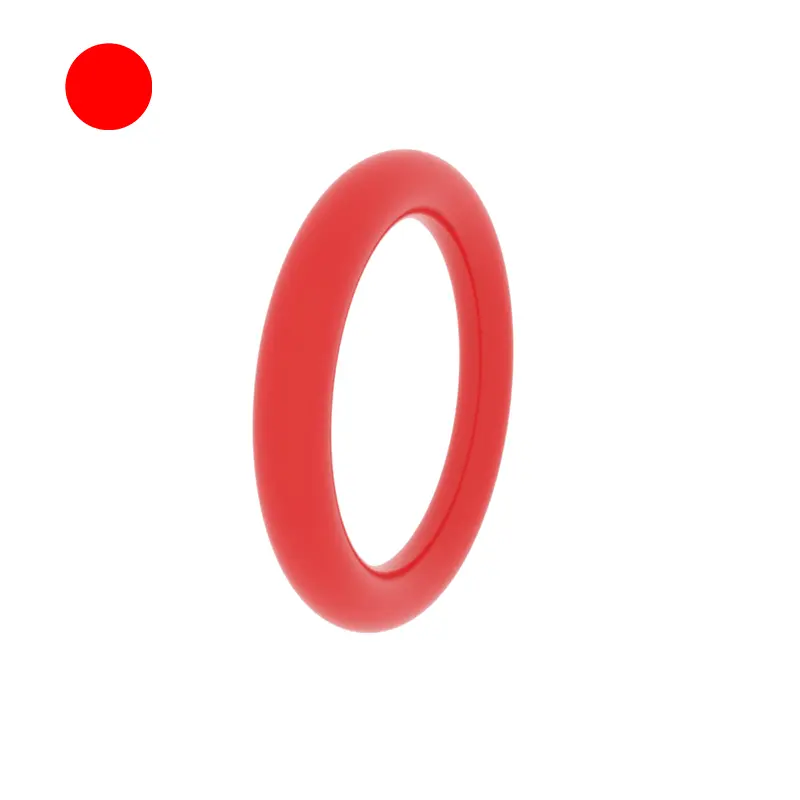

RCR109 O-gyűrű, elasztikus gyűrű, amelyet elsősorban statikus tömítéshez vagy dinamikus tömítéshez használnak, rugalmas hőmérsékleti tápközeg kiválasztására. A részletes hornyokhoz lásd az O-gyűrű mintát.

RCR110 forgó tetrafluor -etilén tömítés tengelyhez, dupla hatású, keskeny hornyokhoz alkalmas.

RCR111 forgó tetrafluor -etilén tömítés lyukhoz, dupla hatású, keskeny hornyokhoz.

RCR112 forgó tömítés, dupla hatású, keskeny horony, kenhető munkakörülményekhez.

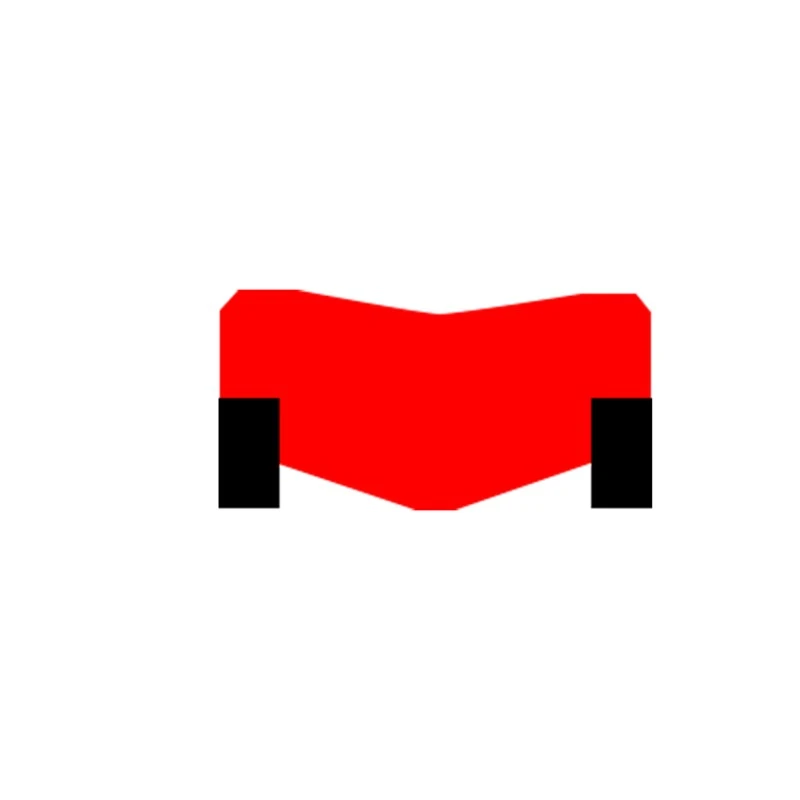

RCR113 forgó tömítés, dupla hatású, tartógyűrűvel, stabil horony beágyazása, lehetővé téve a nagyobb extrudálási rést és a nyomást, amelyet leginkább az ásatási berendezés forgó tengelyén használnak.

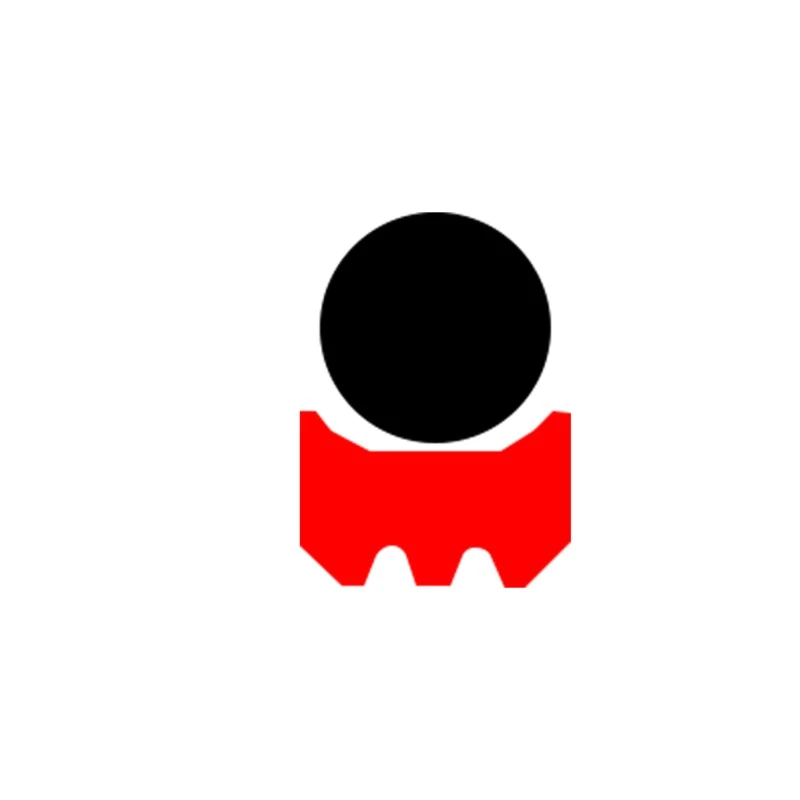

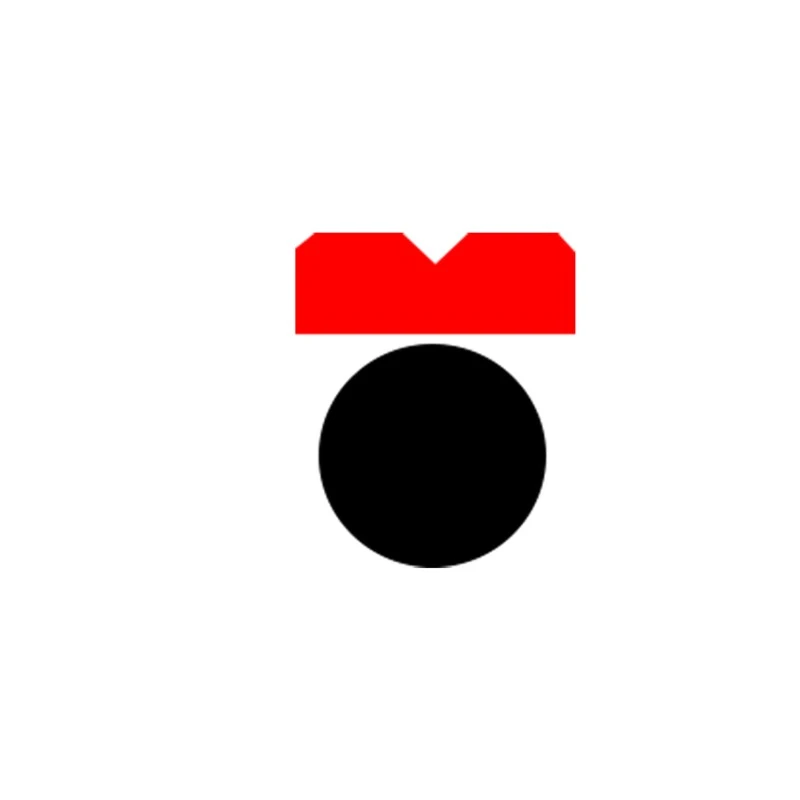

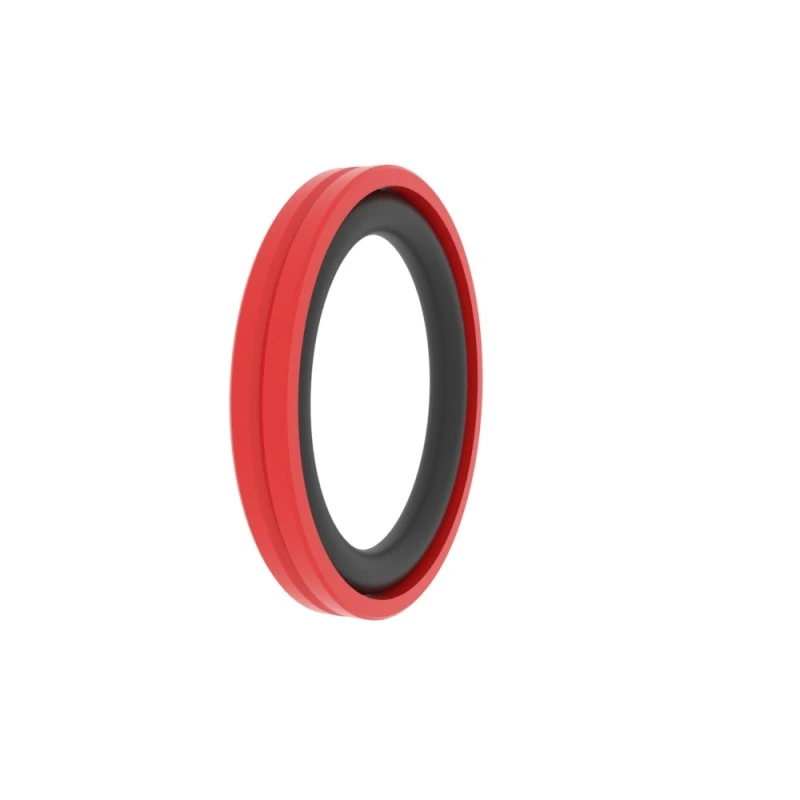

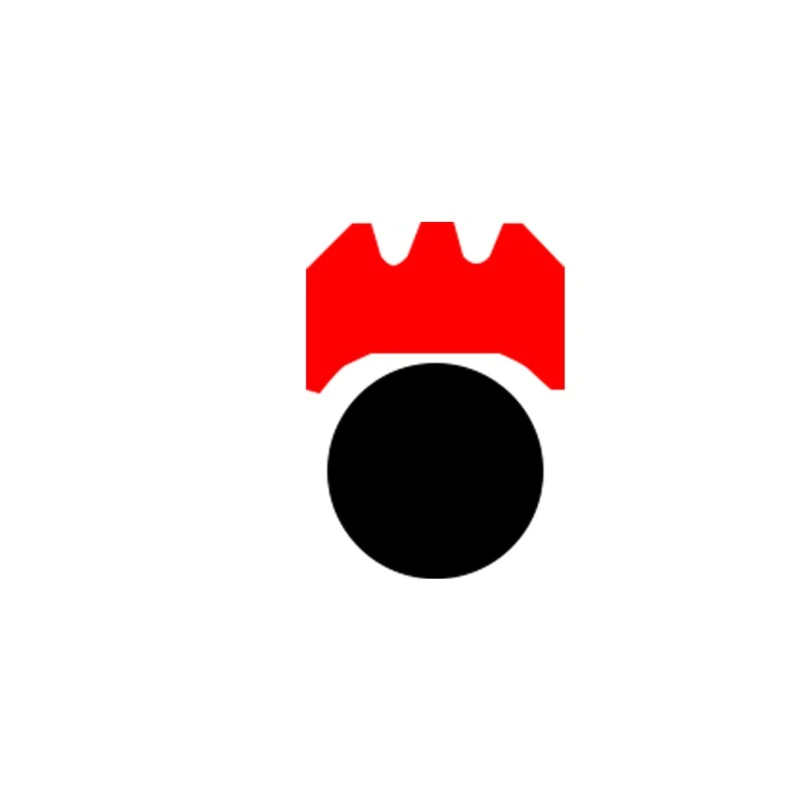

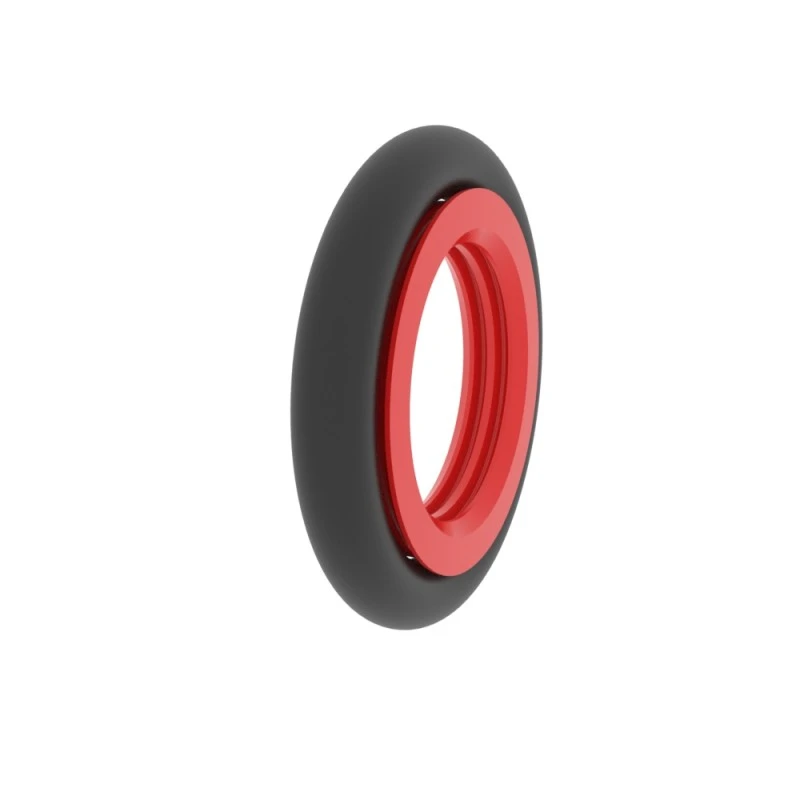

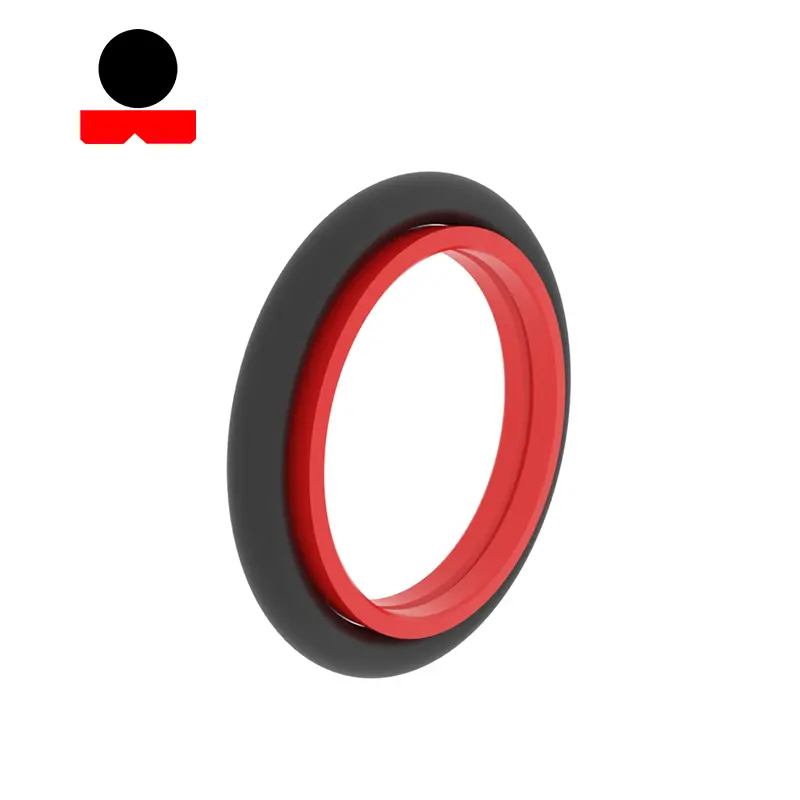

RCR115 forgó tetrafluor-etilén tömítés tengelyhez, dupla hatású, alacsony súrlódás, oldalellenes nagynyomás, magas hőmérséklet-korrózió.

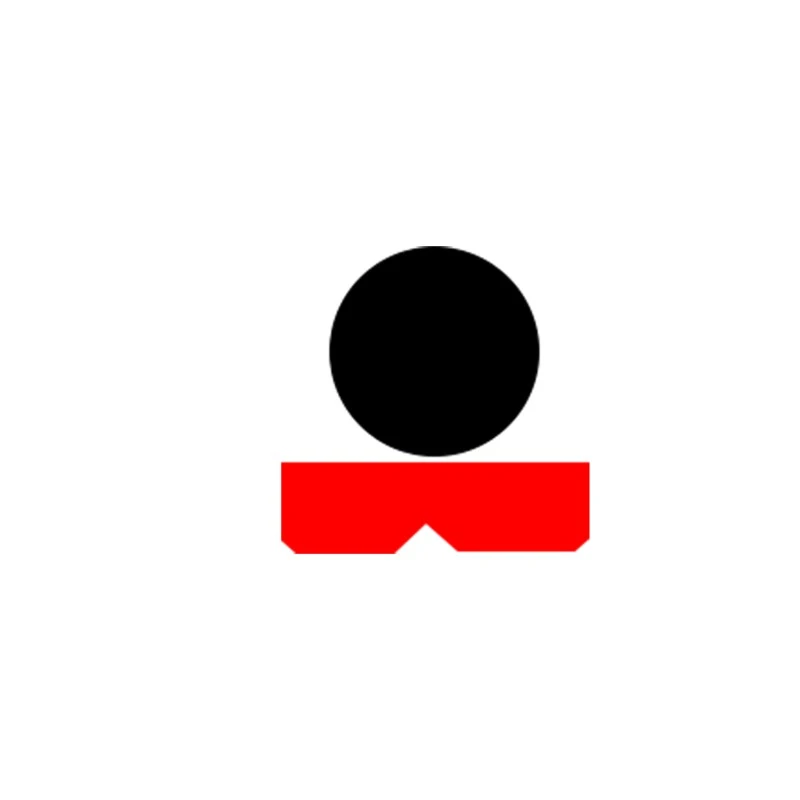

RCR116 forgó tetrafluor-etilén tömítés lyukhoz, dupla hatású, alacsony súrlódás, oldalsó nagynyomású, magas hőmérséklet-korrózió.

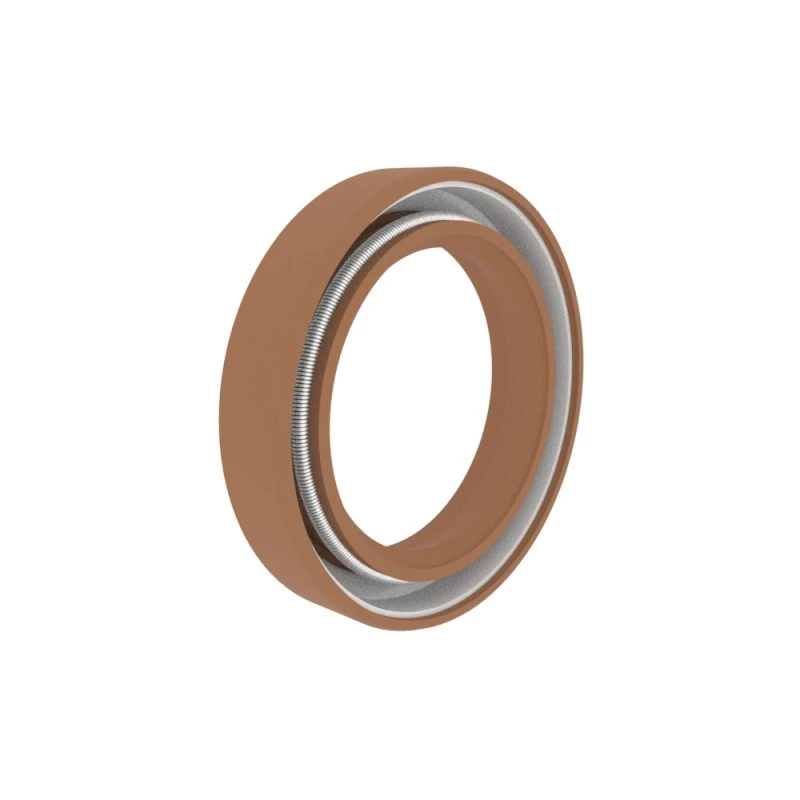

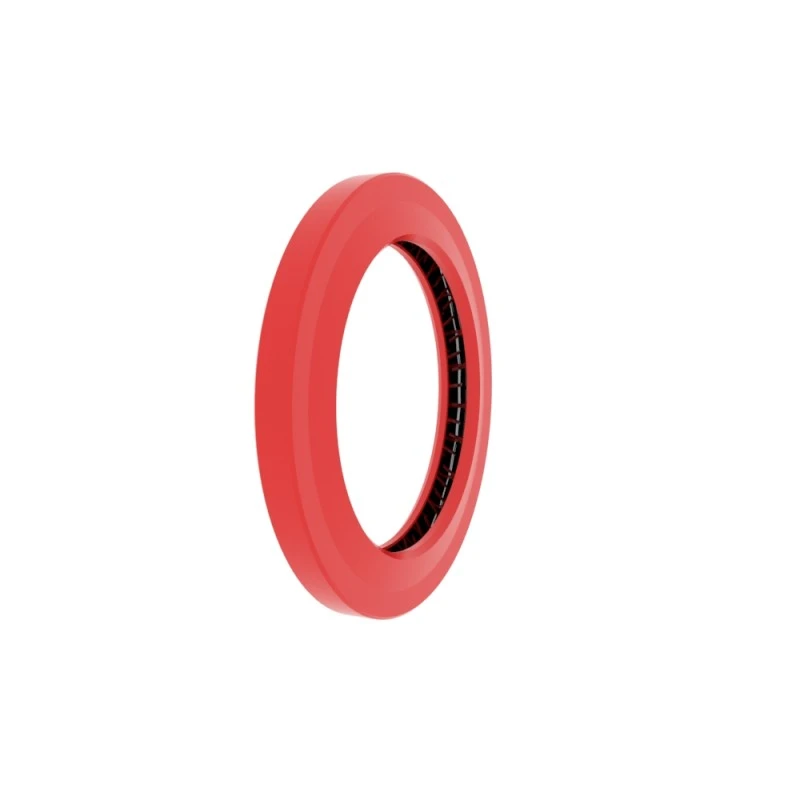

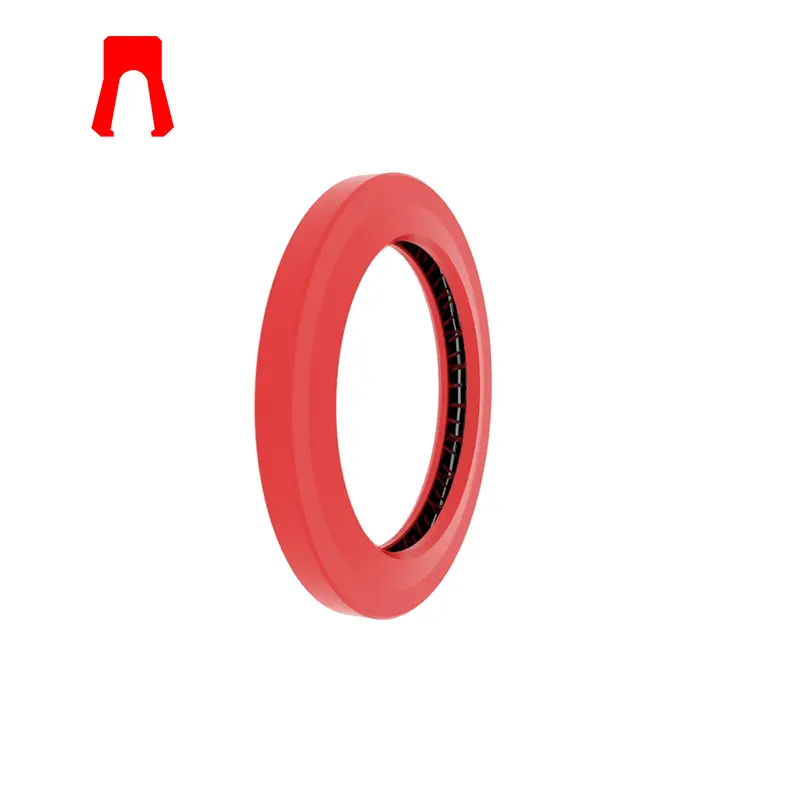

RCR117, RCR121 ROTARY PTFE tömítés, Mander rugóval, egyetlen hatású, magas hőmérsékletű korrózióállósággal, viszonylag nagy sebességre és nagynyomásra alkalmas.

RCR118 End PTFE forgó tömítés, Mander rugóval, egyetlen hatású, magas hőmérsékletű korrózióállósággal, főleg a vegyiparban.

RCR119 forgó csontváz egy ajak tömítés, egyetlen hatású, tengelyirányú nyitott horony telepítés, amelyet széles körben használnak, leginkább a csapágyak védő elemeként használják.

RCR201, RCR202 forgó csontváz dupla ajak tömítés, egyszeres hatású, porálló segédjellel, tengelyirányú nyitott horony telepítéssel, széles körben használva, főként a csapágyak védő elemeként használják.

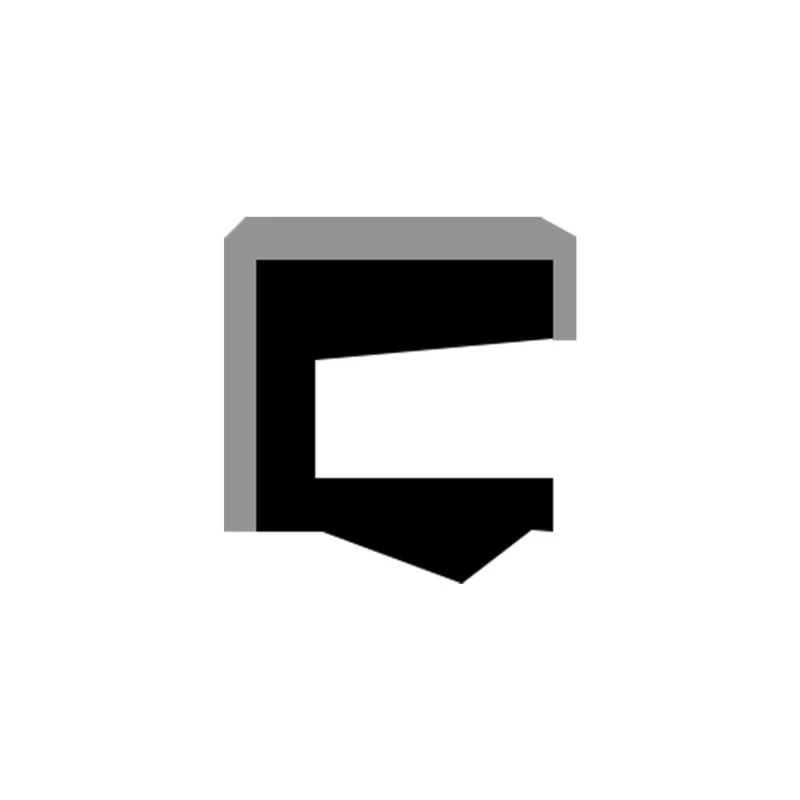

RCR203, RCR204 forgó csontvázmentes egy ajak tömítés, egyetlen hatású, tengelyirányú nyitott horony rögzített szerelvény, főként nehéz iparágakban, például kohászatban és hajógyártásban.

RCR205 Cut-Off Rotary csontváz-mentes egy ajak tömítés, egyetlen hatású, tengelyirányú nyitott horony rögzített szerelvény, főként nehéz iparágakban, például kohászatban és hajógyártásban.

RCR206, RCR207 Korlátozás nélküli keret nélküli egy ajak tömítés, egyfájdalmú, tengelyirányú nyitott horony rögzített szerelvény, amelyet leginkább olyan nehéziparban használnak, mint például a kohászat és a hajógyártás. Alacsony sebességű tömítéshez alkalmas, a tömítő táptalaj lítium-alapú zsír.


Termékjellemzők és alkalmazások:

Fő alkalmazások

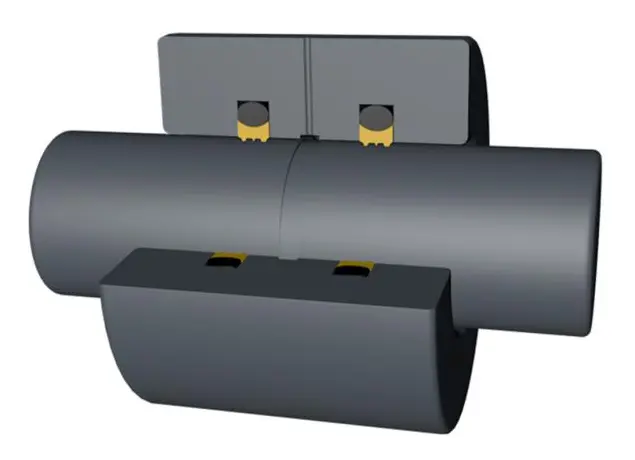

A forgóforgó tömítések a forgó tengely végének tömítéséhez, a forgó tengely tömítéséhez, kotrógépekhez, ragadozókhoz, forgócsatlakozásokhoz, forgóelosztókhoz, és az ilyen típusú tömítéseket gyakran használják a kőolaj- és vegyiparban


Előnyök

A forgóforgó tömítések széles skálájú adaptálható táptalajok és hőmérsékleti tartományok, jó tömítési hatás, nagy nyomású ellenállás, kis keresztmetszeti méret, hidraulikus olaj ellenállás, alacsony súrlódás és pálca csúszás jelensége nélkül.





RCR101
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége


Felszíni befejezés

R TMAX (μM)

RA (μM)

Csúszó felület megfelelő gumi/poliuretán tömítések

Csúszó felület megfelelő PTFE tömítések

≤2,5



≤2

≤0,1-0.5



≤0,05-0.3

Horony alsó

Horony oldal

≤6,3

≤15

≤1,6

≤3

TP profiltámogatási hosszúság arány

50%-95%





Tolerancia

Φd

f8

Φd

H8



Rendelési példa

Modell: RCR101

Groove Méret: 100x115x8

Anyag: NBR/POM






Pecsét típusa: RCR101, RCR102
Fő alkalmazás: alkalmas a forgó tengely végének tömítésére
Előnyök: alkalmas a táptalaj széles skálájára, széles hőmérsékleti tartományra és jó tömítési hatásra
Anyag: poliuretán, gumi/polioxi -metilén

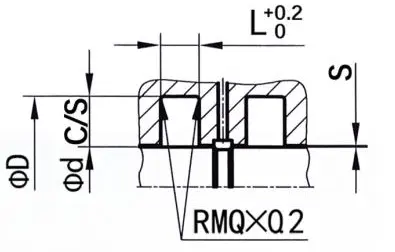

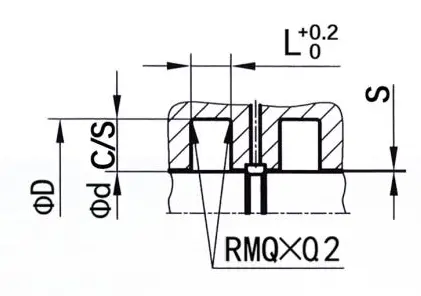

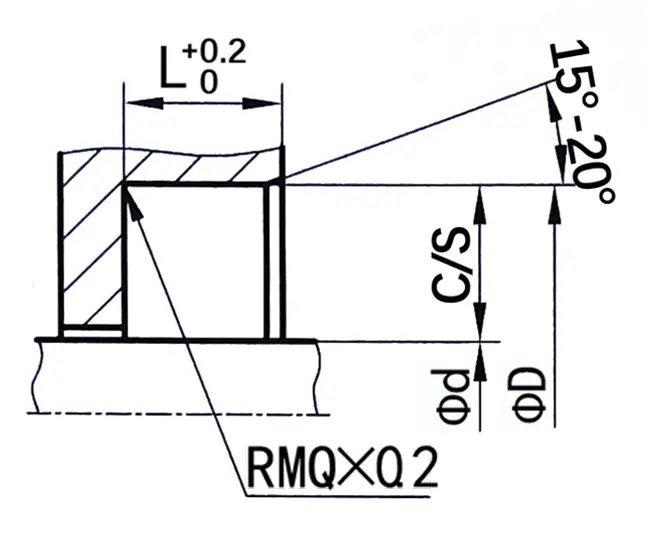

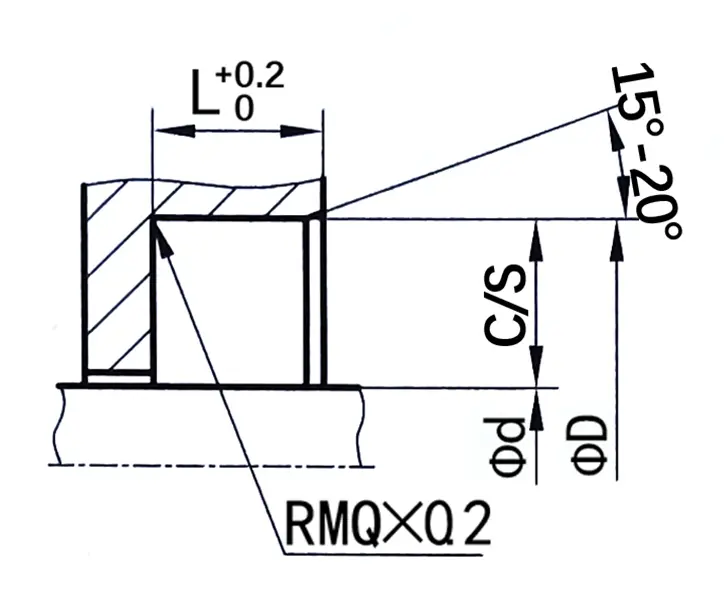

Pecséteti groove példákat

Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű forgó tömítés előállítható)

Φd

Φd

L

c/s

6-59.9

Φd+12

7

6

60-139.9

Φd+15

8

7.5

140-299.9

Φd+20

10

10

300-499.9

Φd+30

12

15

500-800

Φd+40

20

20

> 800

Φd+50

22

25









RCR115
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége


Felszíni befejezés

R TMAX (μM)

RA (μM)

Csúszó felület megfelelő gumi/poliuretán tömítések

Csúszó felület megfelelő PTFE tömítések

≤2,5



≤2

≤0,1-0.5



≤0,05-0.3

Horony alsó

Horony oldal

≤6,3

≤15

≤1,6

≤3

TP profiltámogatási hosszúság arány

50%-95%





Tolerancia

Φd

f8

Φd

H8



Rendelési példa

Modell: RCR115

Groove Méret: 100x111x4.2

Anyag: PTFE4+NBR






Pecsét típusa: RCR115
Fő alkalmazás: Forgó tengelytömítésekhez, kotrógépekhez, fogókhoz, forgó ízületekhez alkalmas.
Előnyök: Ellenállnak a magas nyomásnak, kicsi keresztmetszeti méretű, ellenállnak a hidraulikus olajnak, alacsony súrlódásúak és nincs botcsúszás jelenség.
Anyag: tetrafluor -etilén + nitril gumi vagy fluorubber

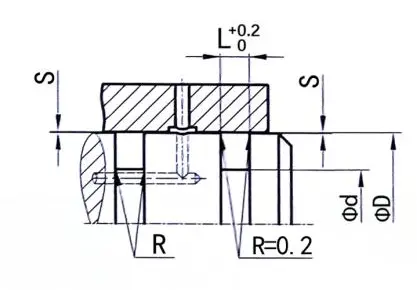

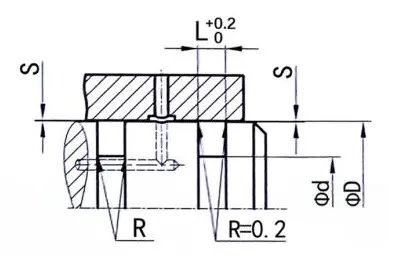

Pecséteti groove példákat

Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű forgó tömítés előállítható)

Φd

Φd

L

R

X

Maximális extrudálási rés s

100 bar

200 bar

6-18.9

Φd+4,9

2.2

0.4

1.78

0.15

0.10

19-37.9

Φd+7,5

3.2

0.6

2.62

0.20

0.15

38-199.9

Φd+11

4.2

1.0

3.53

0.25

0.20

200-255.9

Φd+15.5

6.3

1.3

5.33

0.30

0.25

256-649.9

Φd+21

8.1

1.8

7.00

0.30

0.25

> 650

Φd+28

9.5

2.5

8.40

0.45

0.30












RCR116
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége


Felszíni befejezés

R TMAX (μM)

RA (μM)

Csúszó felület megfelelő gumi/poliuretán tömítések

Csúszó felület megfelelő PTFE tömítések

≤2,5



≤2

≤0,1-0.5



≤0,05-0.3

Horony alsó

Horony oldal

≤6,3

≤15

≤1,6

≤3

TP profiltámogatási hosszúság arány

50%-95%





Tolerancia

Φd

f8

Φd

H8



Rendelési példa

Modell: RCR116

Groove Méret: 100x89x4.2

Anyag: PTFE4+NBR






Pecsét típusa: RCR116
Fő alkalmazás: Forgó tengelyes végtömítésekhez, kotrógépekhez, fogókhoz, forgóízületekhez, forgó disztribútorokhoz alkalmas.
Előnyök: A közegek és a hőmérséklet széles skálájához alkalmas, jó tömítési hatással, kicsi keresztmetszeti méretével, erős hidraulikus olajjal szembeni ellenállással, alacsony súrlódással és botcsúcs-jelenség nélkül.
Anyag: tetrafluor -etilén + nitril gumi vagy fluorubber


Pecséteti groove példákat

Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű forgó tömítés előállítható)

Φd

Φd

L

R

O-gyűrű

Maximális extrudálási rés s

100 bar

200 bar

8-39.9

Φd-4.9

2.2

0.4

1.78

0.15

0.10

40-79.9

ΦD-7.5

3.2

0.6

2.62

0.20

0.15

80-132.9

ΦD-11.0

4.2

1.0

3.53

0.25

0.20

133-329.9

ΦD-155

6.3

1.3

5.33

0.30

0.25

330-669.9

ΦD-21.0

8.1

1.8

7.00

0.30

0.25

> 670

ΦD-28.0

9.5

2.5

8.40

0.45

0.30

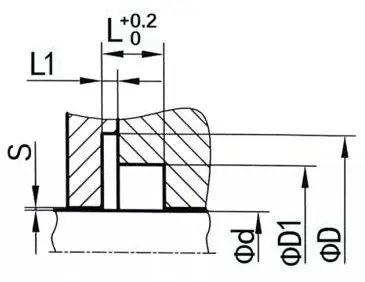

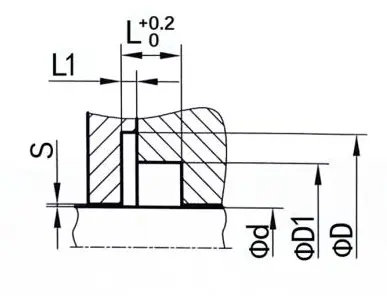

RCR117
Megrendelésméret
Φd ...... külső átmérőjű
Φd1 ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
L1 ...... Groove szélessége


Felszíni befejezés

R TMAX (μM)

RA (μM)

Csúszó felület megfelelő gumi/poliuretán tömítések

Csúszó felület megfelelő PTFE tömítések

≤2,5



≤2

≤0,1-0.5



≤0,05-0.3

Horony alsó

Horony oldal

≤6,3

≤15

≤1,6

≤3

TP profiltámogatási hosszúság arány

50%-95%





Tolerancia

Φd

f8

Φd

H8



Rendelési példa

Modell: RCR117

Groove Méret: 100x117.5x110.5x7.1x1.8

Anyag: PTFE4+V






Pecsét típusa: RCR117
Fő alkalmazás: A forgó tengely végének lezárására alkalmas, ezt a típusú tömítést gyakran használják a kőolaj- és vegyiparban
Előnyök: alacsony súrlódás, korrózióállóság, magas hőmérsékleti ellenállás, nagy sebességre alkalmas
Anyag: PTFE, rozsdamentes acélrugó


Pecséteti groove példákat

Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű forgó tömítés előállítható)

Φd

Φd

FD1

L

L1

Maximális extrudálási rés s

20 bar

100 bar

200 bar

5-19.9

Φd+9

Φd+5

3.6

0.85

0.25

0.15

0.10

20-39.9

Φd+12.5

Φd+7

4.8

1.35

0.35

0.20

0.15

40-399.9

Φd+17.5

Φd+10.5

7.1

1.8

0.50

0.25

0.20

≥400

Φd+22

Φd+14

9.5

2.8

0.60

0.30

0.25
