A dugattyús tömítések területén a diverzifikált igényekre összpontosítunk, és nagy teljesítményű megoldásokat kínálunk, amelyek lefedik a hidraulika és a pneumatika összes forgatókönyvét. Termékcsaládunk egy hatású és kettős hatású, mint a magként, kombinálva az anyagi innovációt és a szerkezeti optimalizálást, hogy megfeleljen a hagyományos iparágtól a szélsőséges munkakörülményekig terjedő pecsételési kihívásoknak:
1.
A magas nyomás és az anti-extrudálás: Az RCK102/102R/104 sorozatot nagynyomásra tervezték, és a tartószerkezetet megerősítik, hogy alkalmazkodjanak a nagy résekhez és a keskeny hornyokhoz. Az RCK109H/120/122 és más kombinált pecsétek integrálják a vezetőgyűrűt és az elasztomereket, hogy áttörjék a 35MPa+ nagynyomású határértéket, különös tekintettel a bányászatra és a nehéz gépekre.
Dinamikus alkalmazkodóképesség: Az RCK108/125/138 tetrafluor -etilén anyagot használ a stabil tömítés eléréséhez a rendkívül alacsony sebességről a nagy sebességre (0,01 ~ 5m/s), és az alacsony súrlódási tulajdonságok alkalmas a hidraulikához és a precíziós fröccsöntőberendezéshez.
Szélsőséges környezeti tolerancia: Az RCK119/139 fel van szerelve Mander rugóval és PTFE anyaggal, amely korrózióálló és száraz viselet-rezisztens. A széles hőmérsékleti tartomány -40 ℃ ~ 200 ℃ a kémiai, a gyógyszerészeti, magas hőmérsékletű reaktorok és az élelmiszer -aszeptikus gyártósorok.
2. Ipari testreszabott kialakítás:
Karbantartás és módosítás: Az RCK116/216 egyszerűsíti a telepítési folyamatot, és alkalmazkodik a régi hengerjavítás és az élelmiszer -töltőberendezések gyors cseréjéhez.
Kettős közepes elszigeteltség: Az RCK144/145 eredeti kettős ajakszerkezete van, amely egyszerre lezárhatja az olaj/víz vagy a gáz/folyékony vegyes tápközeget, amely komplex munkakörülményekhez alkalmas.
Rövid löket-optimalizálás: Az RCK103/143 javítja a beágyazási stabilitást az O-gyűrűs előterhelésen keresztül, hogy elkerülje a szivárgás kockázatát a rövidütemű hidraulikus hengerekben.
3. alapvető technológiai előnyök:
Anyagtudomány: A poliuretán ajak (RCK205) olajtároló kialakítása meghosszabbítja a kenés nélküli pneumatika élettartamát, és a tetrafluor-etilén (RCK108) mind a kopásállóságot, mind a kémiai ellenállást figyelembe veszi.
Strukturális innováció: A hátsó vezető gyűrűk (RCK101), a támogató gyűrű anti-twist (RCK120) és más tervek biztosítják a tömítések tartósságát rezgés és excentrikus terhelés alatt.
Elkötelezettek vagyunk a "pecsét-útmutatás-rezisztens" integrált megoldások biztosításáért 20+ iparág számára, például bányászati gépek, fröccsöntési berendezések és orvostechnikai eszközök, a költségek és a teljesítmény kiegyensúlyozása a szabványosított modulokkal és a testreszabott szolgáltatásokkal, segítve az ügyfeleket a karbantartási költségek csökkentésében és a berendezések megbízhatóságának javításában.
Termékjellemzők és alkalmazások:
A dugattyú tömítés tekercselő tömítések hidraulikus hengerekhez és hengerekhez, standard hidraulikus hengerekhez és sétáló hidraulikus gépekhez alkalmasak. A fő alkalmazások közé tartozik az építőipari gépek, a mezőgazdasági gépek, a daruk és a standard hengerek.
A vegyiparban történő felhasználás esetén általában gyors hengerekhez és helymeghatározó gépekhez használják. Használható az élelmiszeriparban, a gyógyszeriparban és az akkumulátorokban is.
Előnyök
A dugattyútömítés-forgó tömítések stabilan vannak beágyazva a horonyba, jó dinamikus és statikus tömítési teljesítménygel, nincs szükség további vezetési gyűrűkkel, alacsony súrlódású, hidraulikus kúszó jelenség, nagy kopásállóság, jó kivitelezés elleni teljesítmény, jó hővezetőképesség, széles körű alkalmazható hőmérsékleti tartomány és erős maradékolaj-visszatérési képesség dinamikus körülmények között.

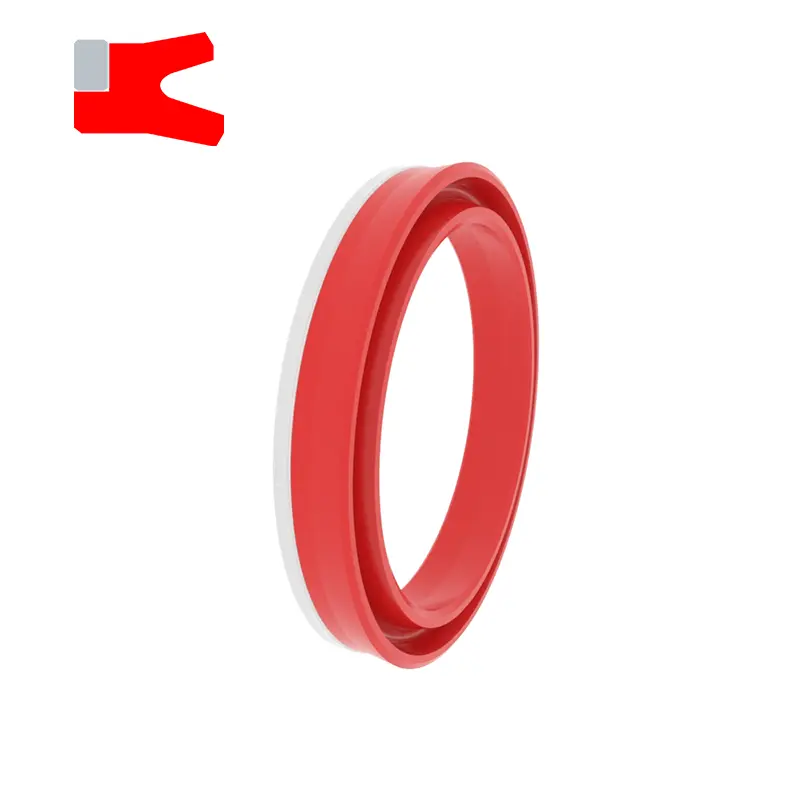

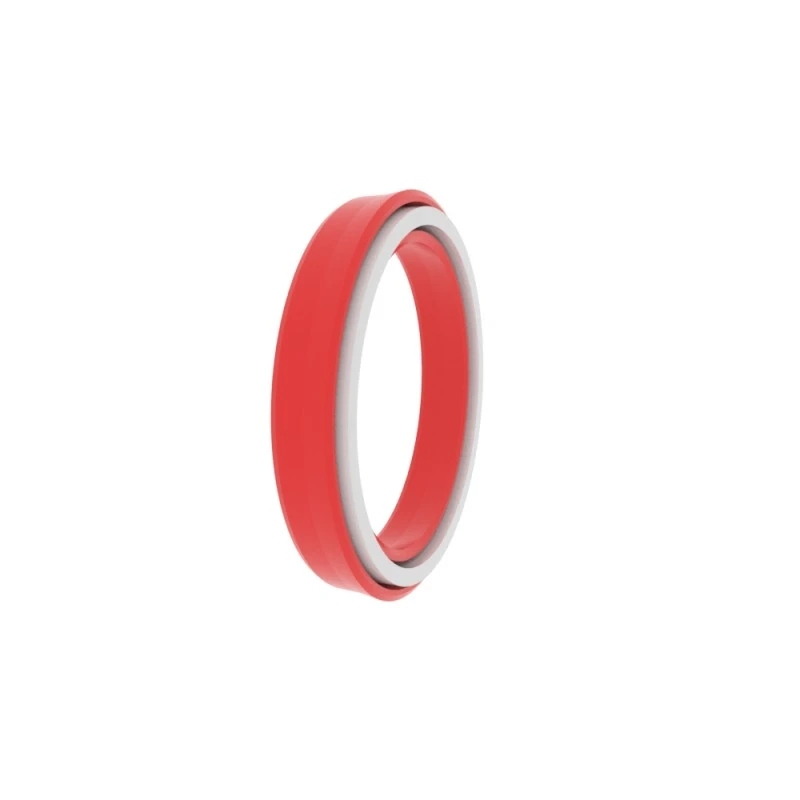

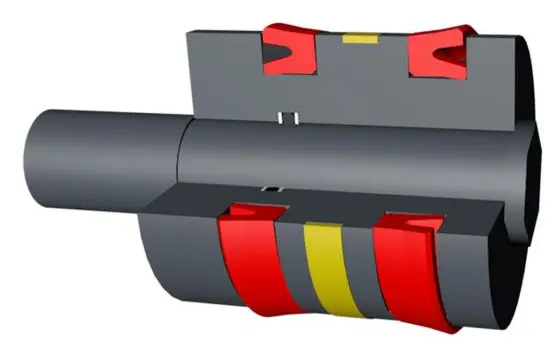

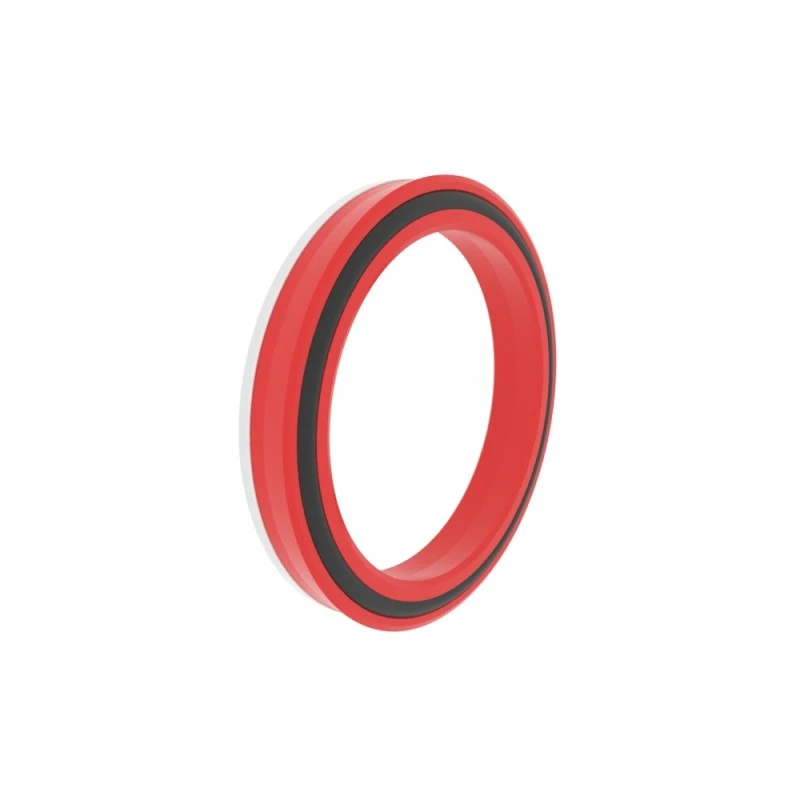

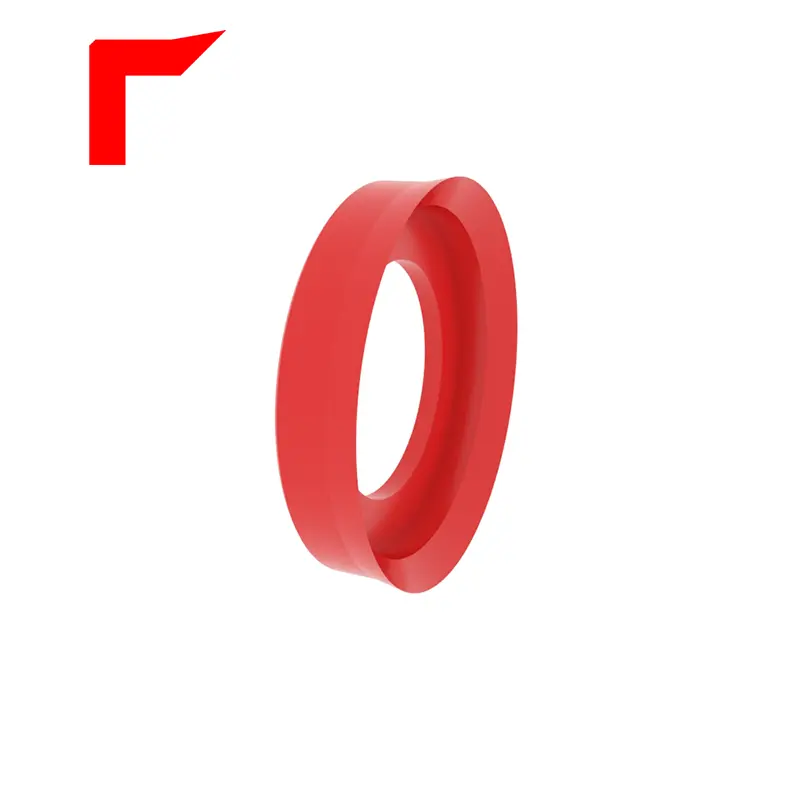

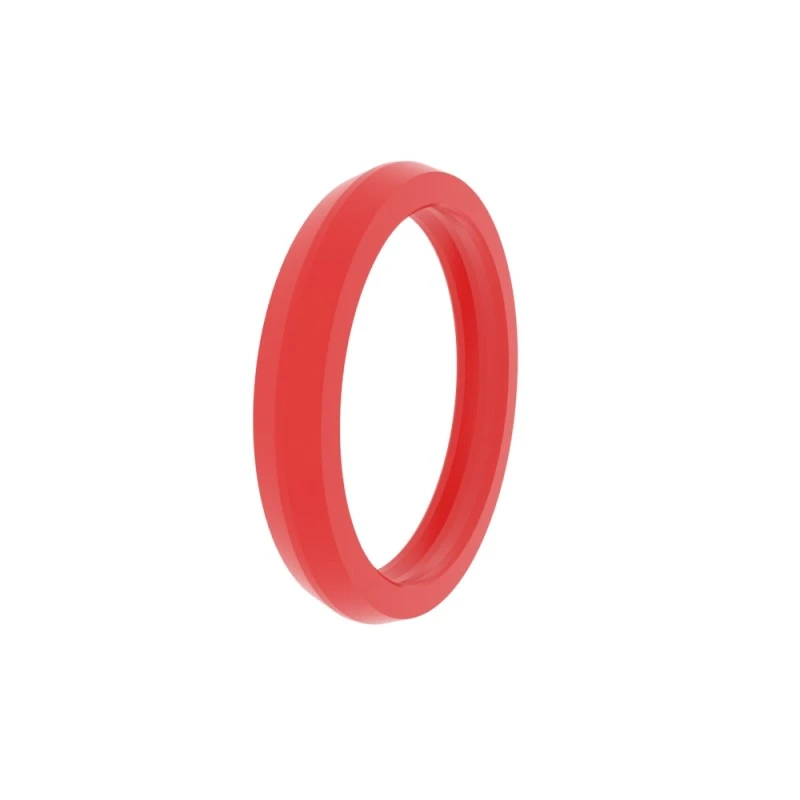

RCK101

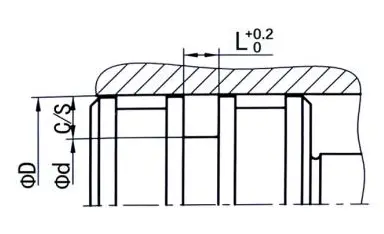

Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
|
Felszíni befejezés |
R TMAX (μM) |
RA (μM) |
|
Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Horony alsó Horony oldal |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiltámogatási hosszúság arány |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Rendelési példa
Modell: RCK101
Groove Méret: 100x84x10
Anyag: RC-PU-H

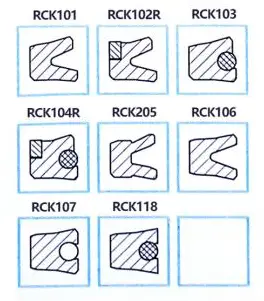

SEAL TÍPUS: RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127, RCK127
Fő alkalmazás: Hidraulikus és pneumatikus hengerekhez alkalmas
Előnyök: A horonyba ágyazva stabil, kiváló dinamikus és statikus tömítési teljesítménygel rendelkezik, széles hőmérsékleti tartományra alkalmazható, és dinamikus körülmények között erős maradékolaj -visszatérési képességgel rendelkezik.
Anyag: poliuretán, gumi
|

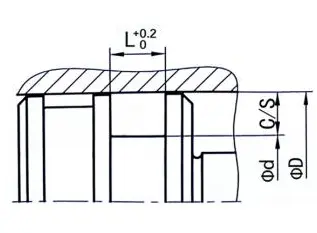

Pecséteti groove példákat |
Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximális extrudálási rés |
|||
|
100 bar |
250 bar |
400BAR |
|||||||
|
5-24.9 |
Φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
Φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
Φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
Φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
Φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
Φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
ΦD-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
ΦD-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

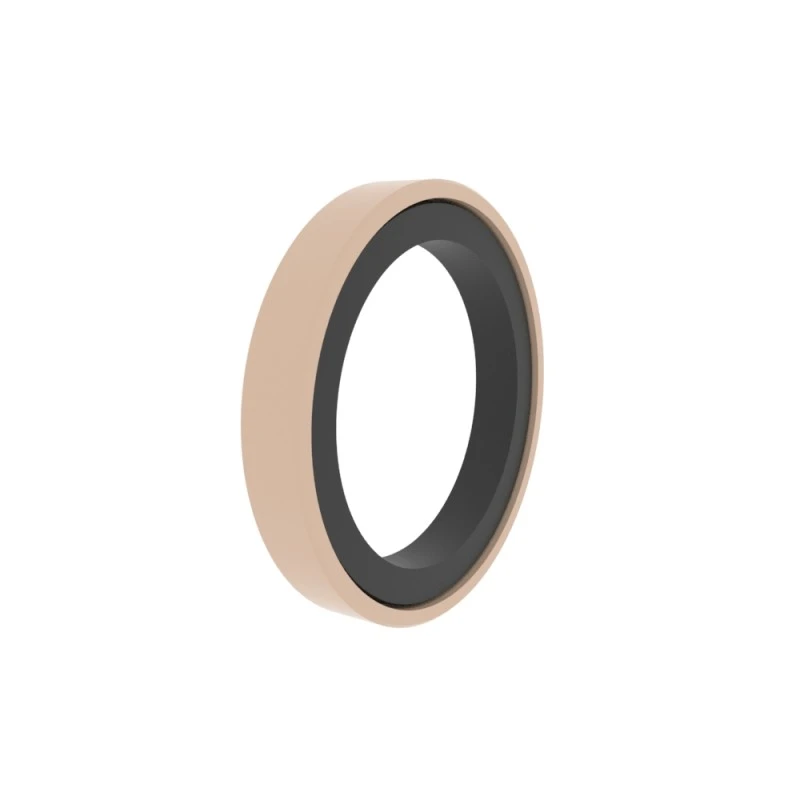

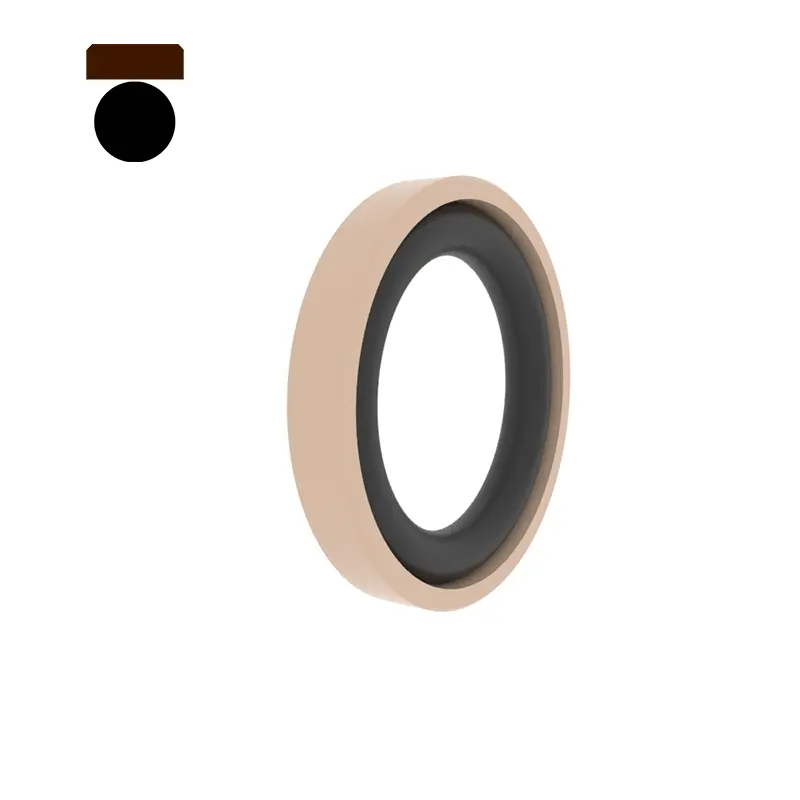

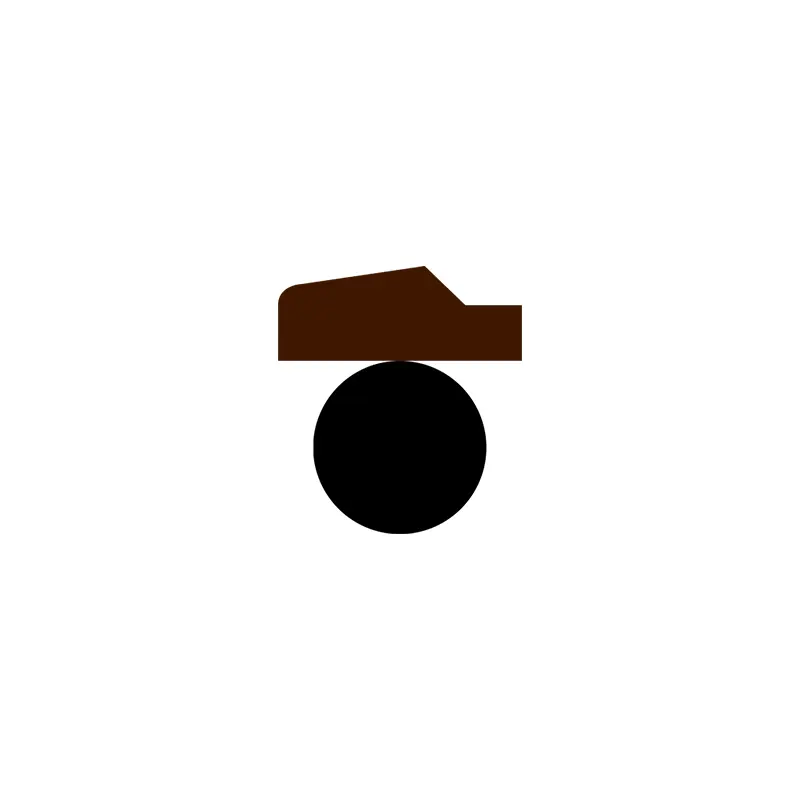

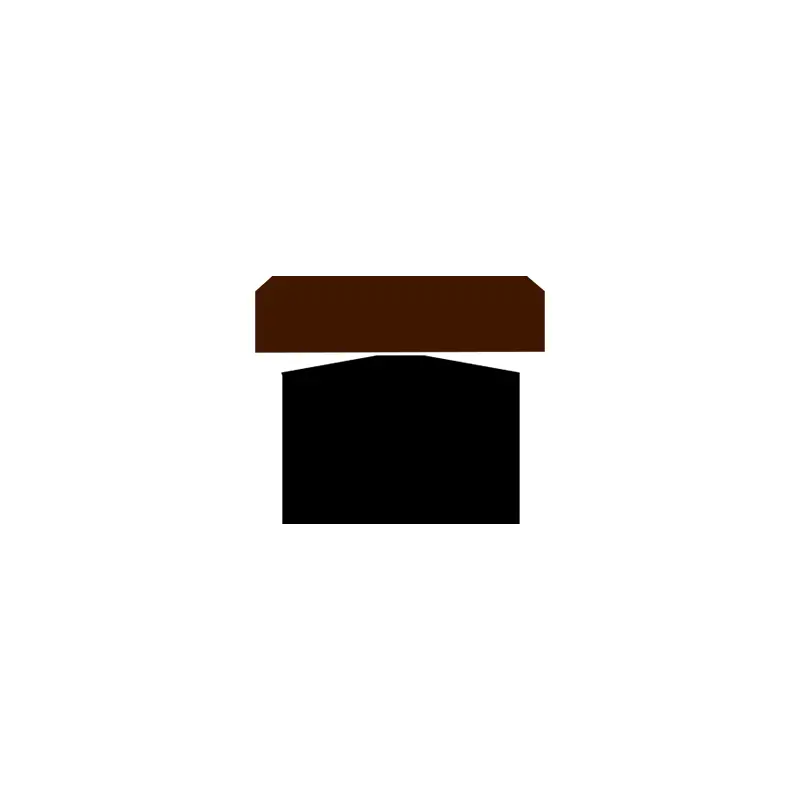

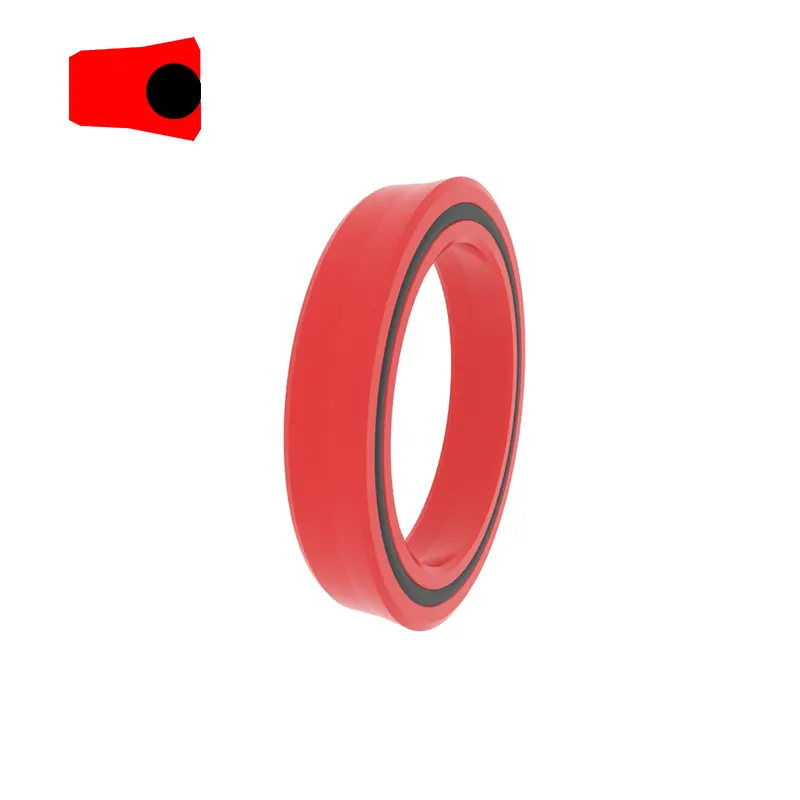

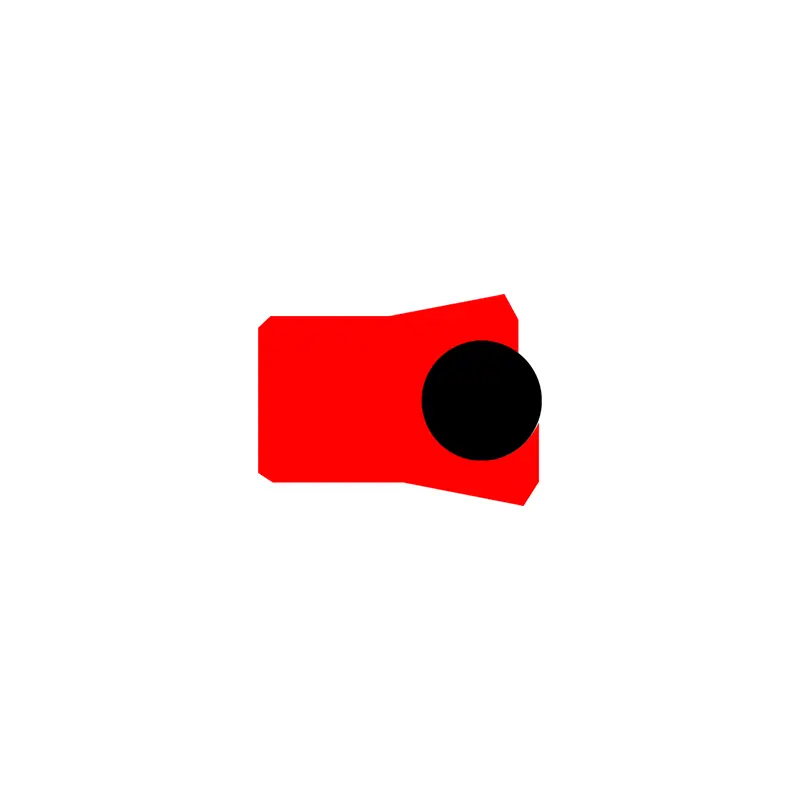

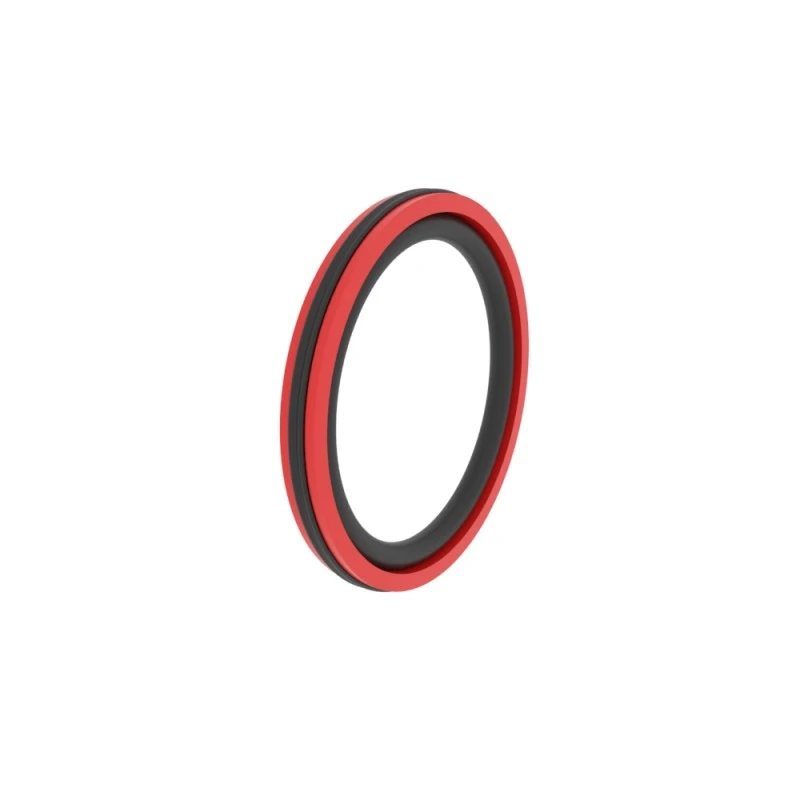

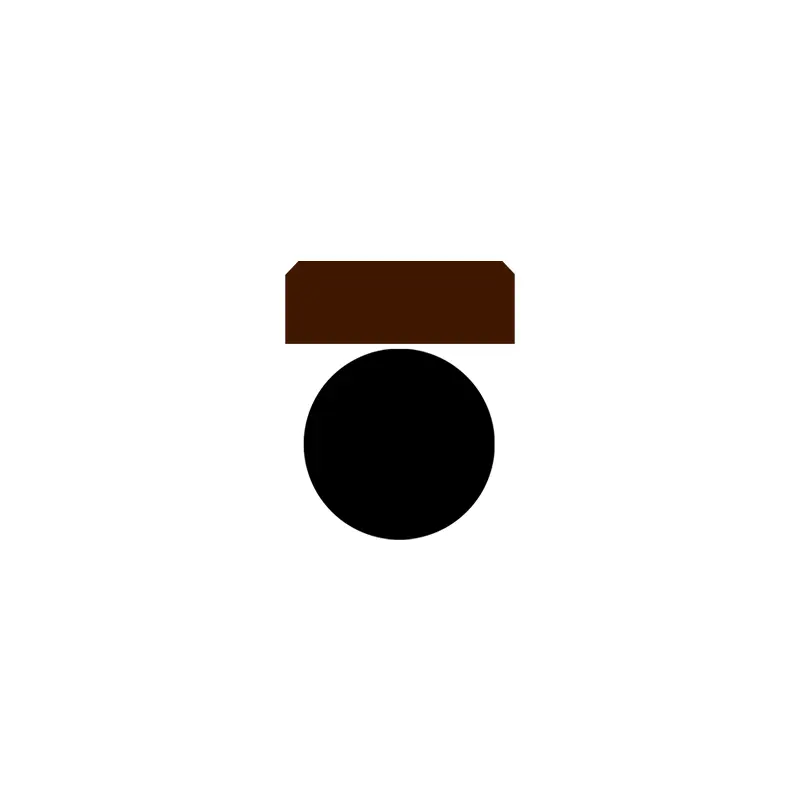

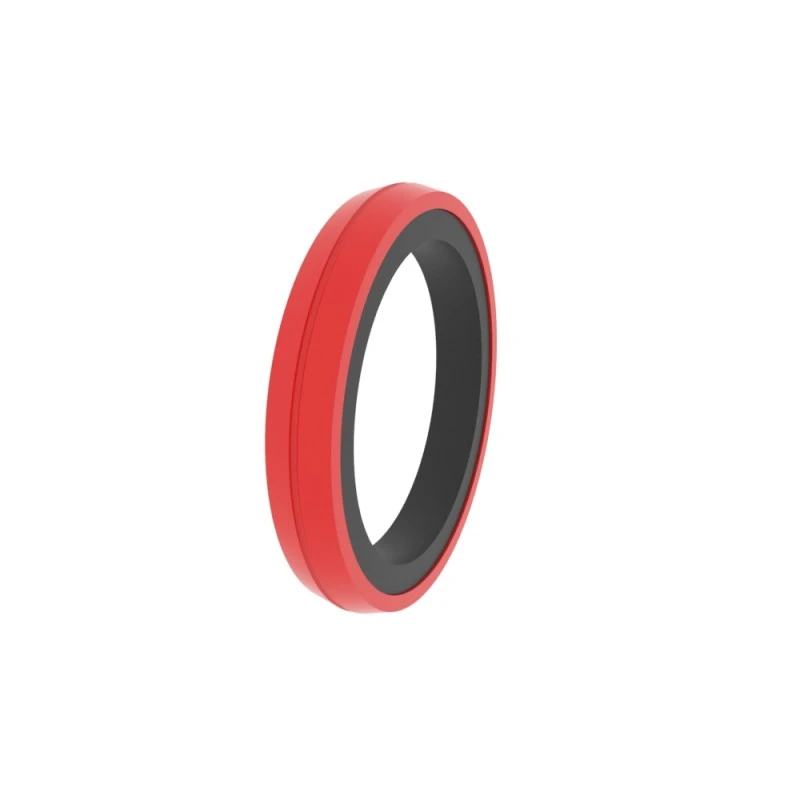

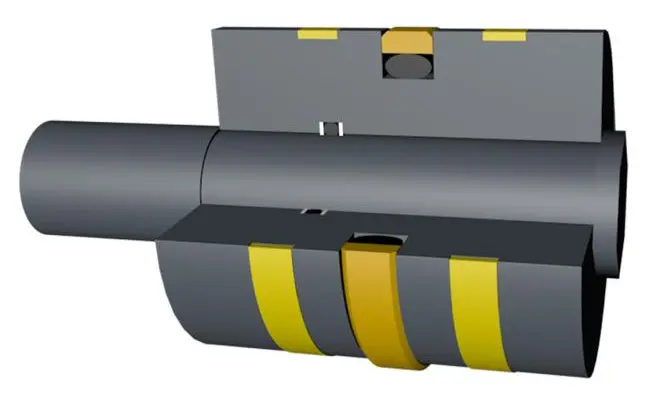

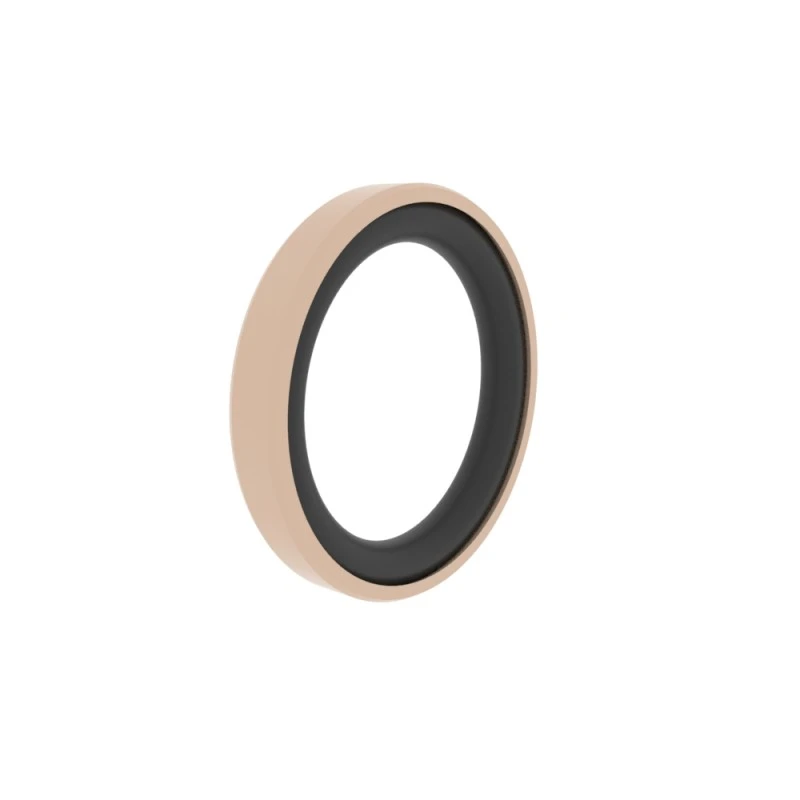

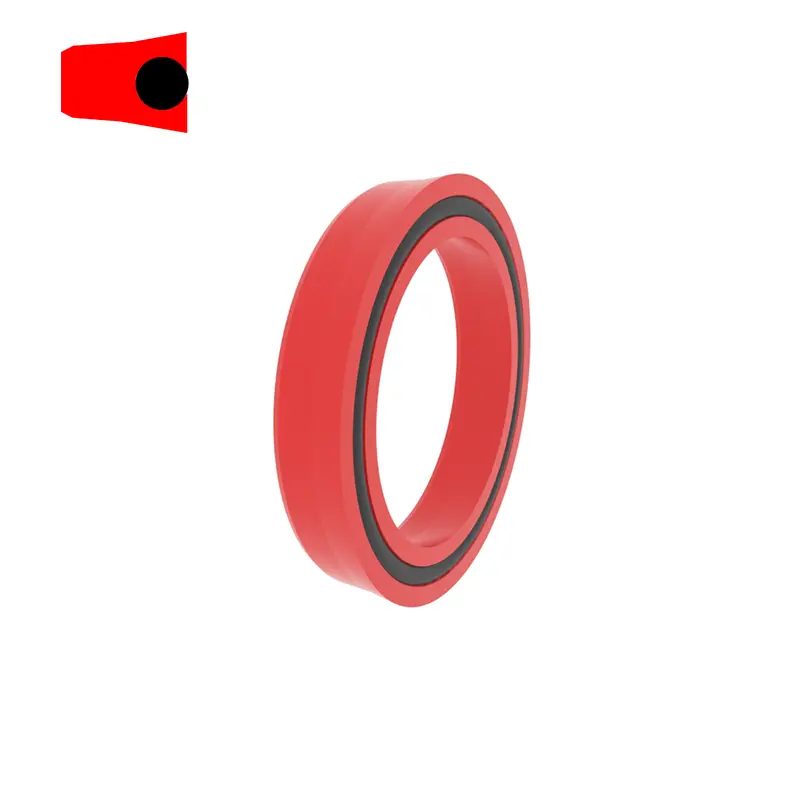

RCK108
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
|
Felszíni befejezés |
R TMAX (μM) |
RA (μM) |
|
Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Horony alsó Horony oldal |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiltámogatási hosszúság arány |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Rendelési példa
Modell: RCK108
Groove Méret: 100x84.5x6.3
Anyag: PTFE3+NBR
Pecsét típusa: RCK108, RCK125, RCK140, RCK238, RCK138
Fő alkalmazás: Standard hidraulikus hengerek és mobil hidraulikus gépek
Előnyök: alacsony súrlódás, hidraulikus kúszás, nagy kopásállóság, jó extrudálásellenes teljesítmény, jó hővezető képesség, stabil beágyazó horony, széles hőmérsékleti tartomány.
Anyag: tetrafluor-etilén + nitril gumi vagy fluor gumi, rendkívül nagy keménységű poliuretán + nitril gumi
|
Pecséteti groove példákat |
Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) |
||||||||
|
|
|
Φd |
Φd |
L |
c/s |
Maximális extrudálási rés |
|||
|
100 bar |
250 bar |
400BAR |
|||||||
|
8-14.9 |
Φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
ΦD-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
Φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
ΦD-155 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
Φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
ΦD-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
Φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
ΦD-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

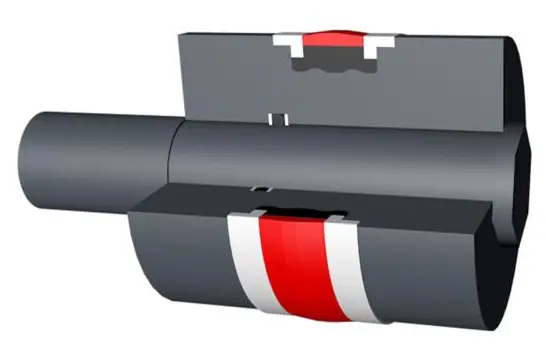

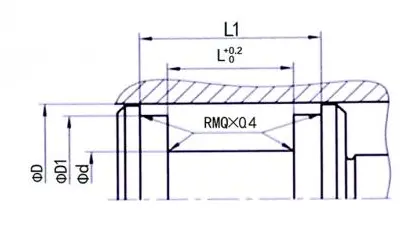

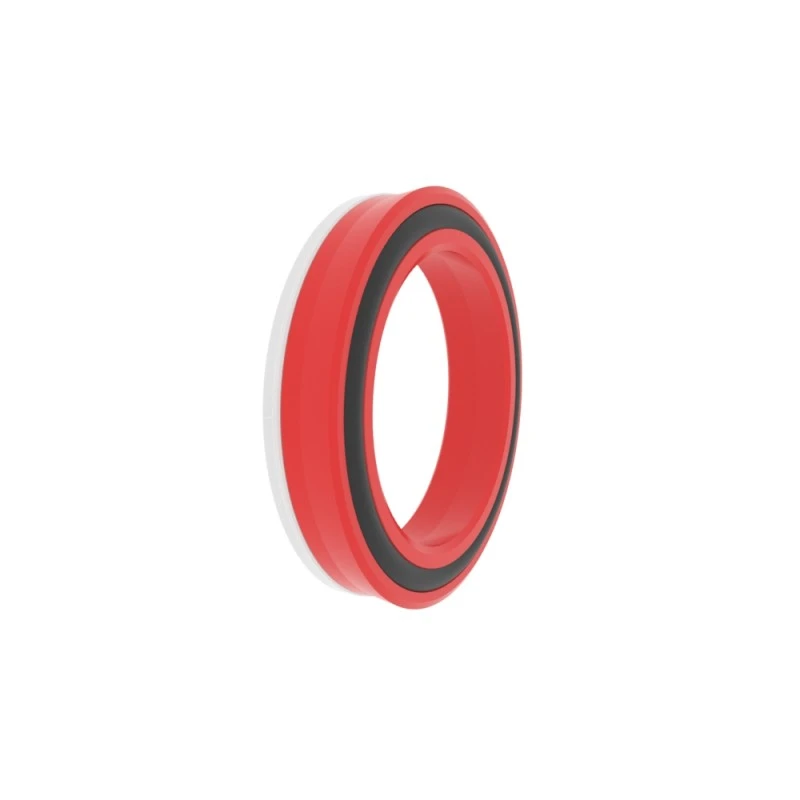

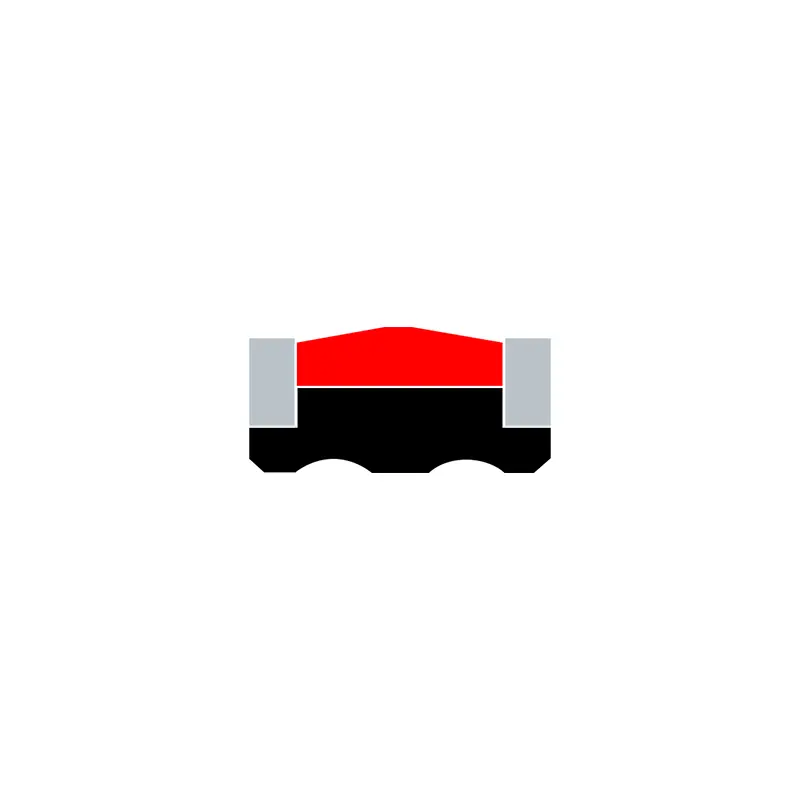

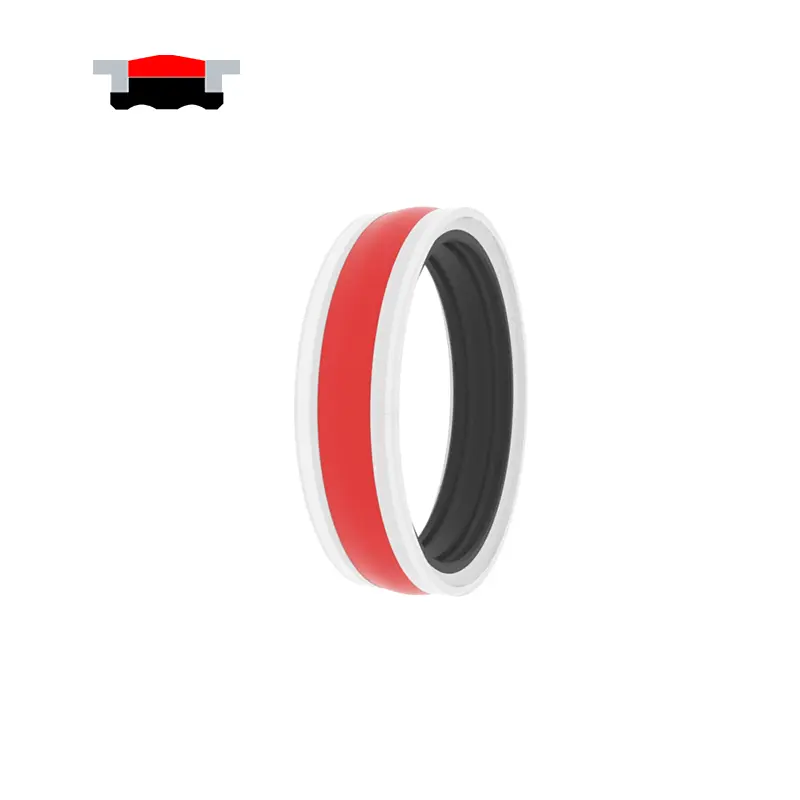

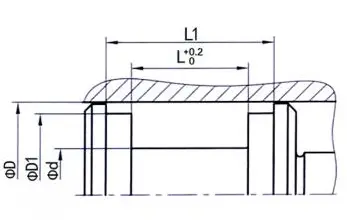

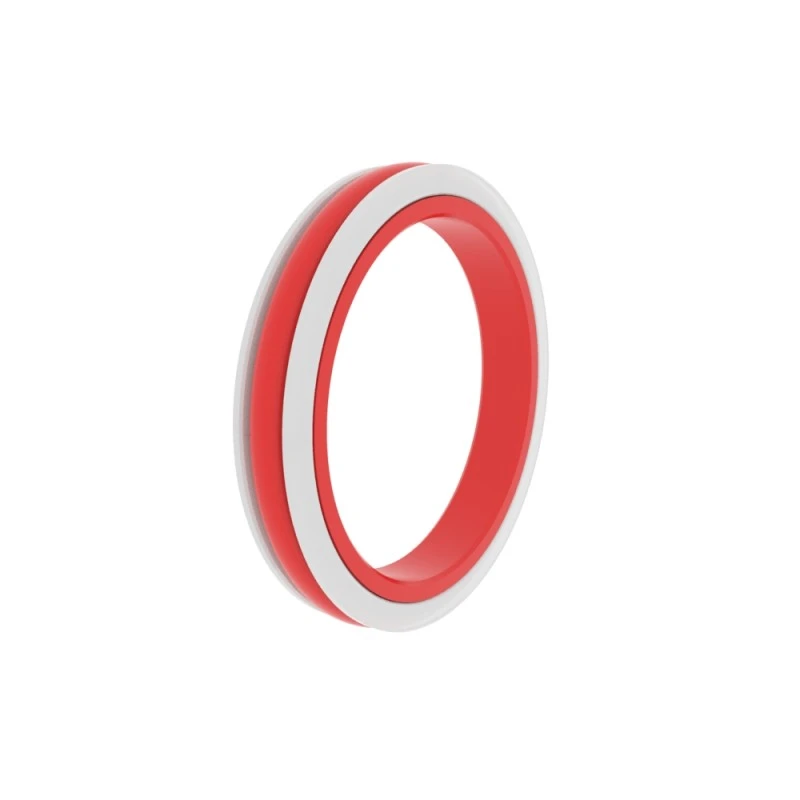

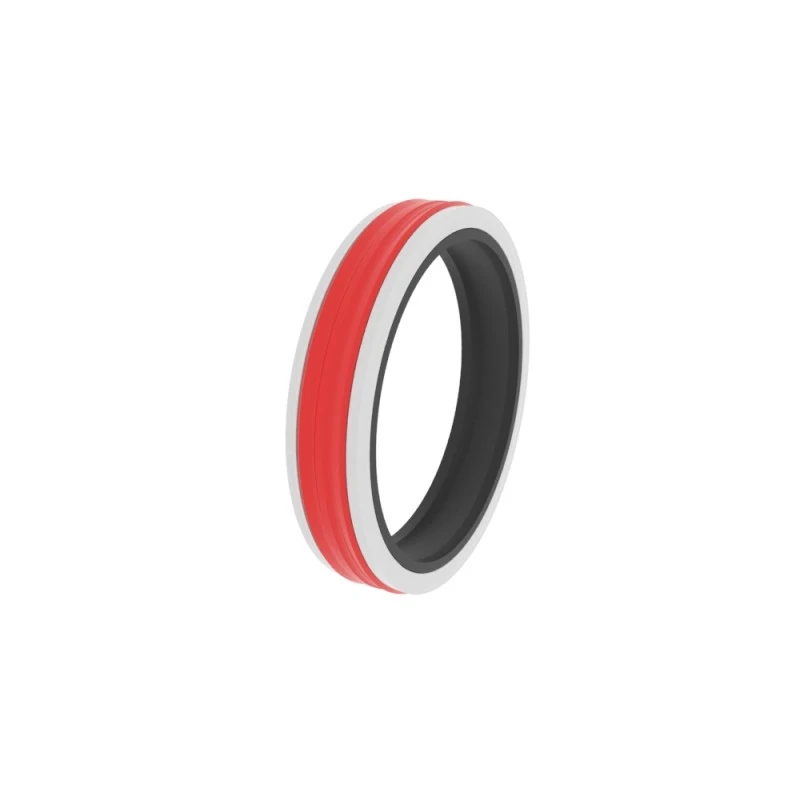

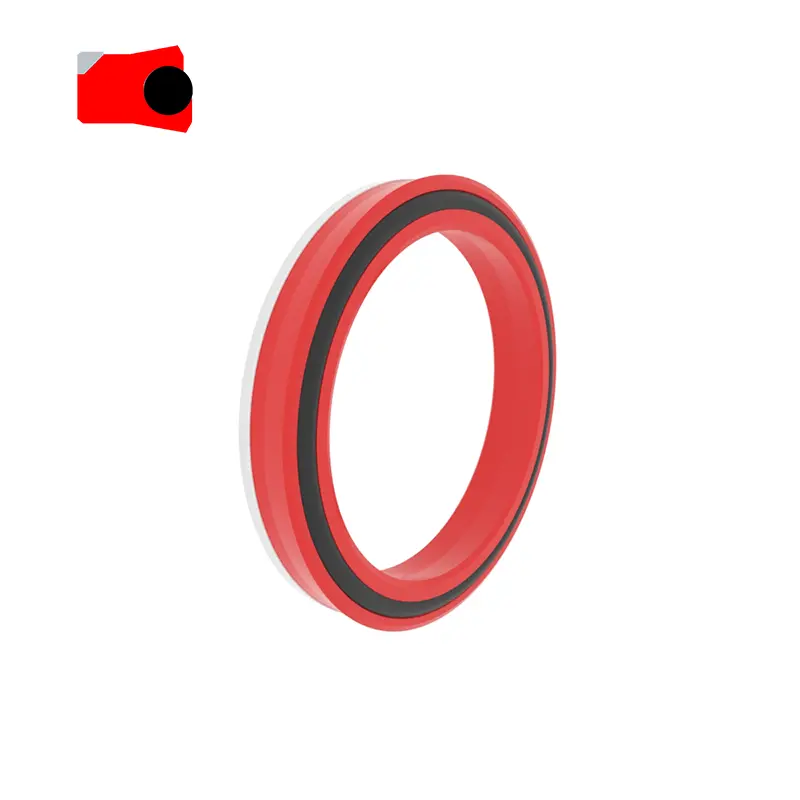

RCK109N
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
Φd1 ...... belső átmérőjű
L ...... Groove szélessége
L1 ...... Groove szélessége
|
Felszíni befejezés |
R TMAX (μM) |
RA (μM) |
|
Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Horony alsó Horony oldal |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiltámogatási hosszúság arány |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Rendelési példa
Modell: RCK109N
Groove Méret: 100x80x95x25/36
Anyag: RC-PU-H+NBR+POM
Pecsét típusa: RCK109, RCK117
Fő alkalmazás: Építőipari gépek, mezőgazdasági gépek, daruk, standard hengerek
Előnyök: Kiváló statikus és dinamikus tömítés, nincs szükség további útmutató gyűrűkre, kivitelezés elleni küzdelem, torzulás elleni struktúra, amely alkalmas a gyors nyomásváltozásokkal rendelkező munkakörülményekhez.
Anyag: poliuretán, gumi, poliuretán, tetrafluor -etilén
|

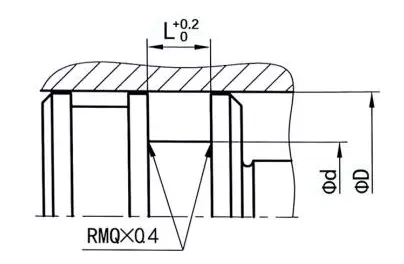

Pecséteti groove példákat |
Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) |
||||||
|
|
|
Φd |
Φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
Φd-10 |
Φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
Φd-15 |
Φd-4 |
20 |
28 |
|||
|
80-144.9 |
Φd-20 |
ΦD-5 |
25 |
36 |
|||
|
150-399.9 |
Φd-25 |
Φd-6 |
32 |
46 |
|||
|
400-750 |
ΦD-30 |
Φd-8 |
36 |
50 |
|||
|
＞ 750 |
ΦD-40 |
Φd-8 |
40 |
54 |
|||

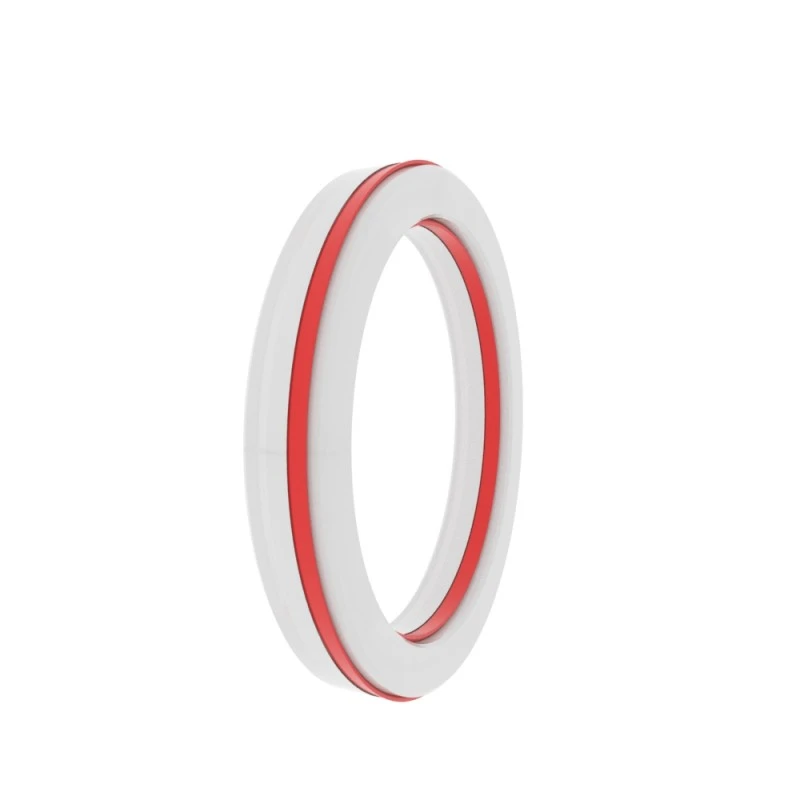

RCK119
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
|
Felszíni befejezés |
R TMAX (μM) |
RA (μM) |
|
Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések |
≤2,5
≤2 |
≤0,1-0.5
≤0,05-0.3 |
|
Horony alsó Horony oldal |
≤6,3 ≤15 |
≤1,6 ≤3 |
|
TP profiltámogatási hosszúság arány |
50%-95% |
|
|
Tolerancia |
|
|
Φd |
H10 |
|
Φd |
H9 |
Rendelési példa
Modell: RCK119
Groove Méret: 100x90.6x7.1
Anyag: PTFE4 + V
Pecsét típusa: RCK119
Fő alkalmazás: vegyszeripar, gyors hengerek és helymeghatározó gépek, élelmiszeripar, gyógyszeripar, akkumulátorok.
Előnyök: A magas hőmérsékletek és a különféle kémiai közegek, alacsony súrlódási együttható, kúszó, jó száraz súrlódási tulajdonságok, alacsony statikus és dinamikus súrlódási értékek ellenállása.
Anyag: PTFE+levélrugó
|

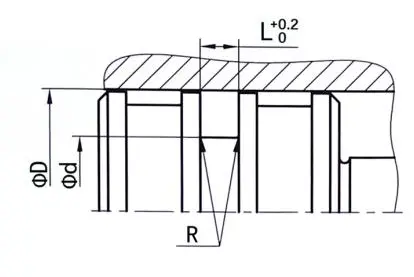

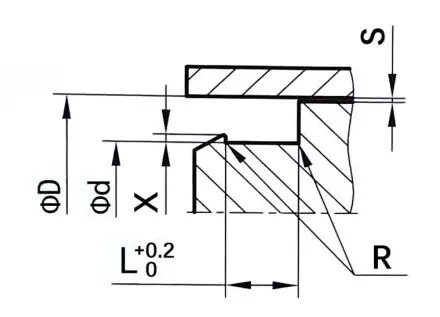

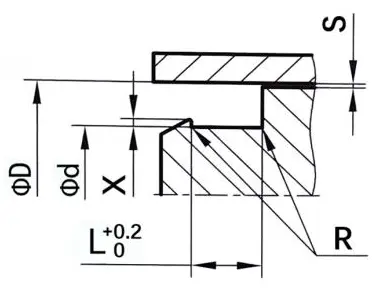

Pecséteti groove példákat |
Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) |
|||||||||
|
|
|
Φd |
Φd |
L |
R |
X |
Maximális extrudálási rés s |
|||
|
100 bar |
250 bar |
400BAR |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-119.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
