Professzionális tömítési megoldások beszállítójaként a Ruichen Seals által elindított RCA porfóka -forgó tömítések sorozata diverzifikált mintákkal és célzott funkciókkal rendelkezik, teljes mértékben lefedve az ipari mező alapvető igényeit a pormegelőzés, a nyomásállóság és a környezeti alkalmazkodóképesség szempontjából.
A műszaki tervezés szempontjából a porlelés -forgó tömítések sorozatának termékei a rugalmasságra összpontosítanak. Vannak általános tömítések (például RCA101/104/105), amelyeket extrudált külső átmérővel telepítenek, amelyek kompatibilisek az ISO 6195-A szabványos hornyokkal és kompakt térbeli forgatókönyvekhez alkalmasak; Vannak olyan modellek is, amelyek integrált extrudálásellenes csontvázakkal (például RCA103/106) vannak, amelyek javítják a szerkezeti stabilitást dinamikus terhelések alatt az axiális nyitott horony kialakításán keresztül (ISO 6195-B). Különleges munkakörülményekhez az RCA107 támogatja a 30 ° ferde horony telepítését, és kompatibilis a birodalmi és metrikus berendezésekkel, míg az RCA108 egyszerűsíti a régi hengerek karmester rögzítésének kialakításán keresztüli karbantartási folyamatát, jelentősen csökkentve a transzformáció költségeit.

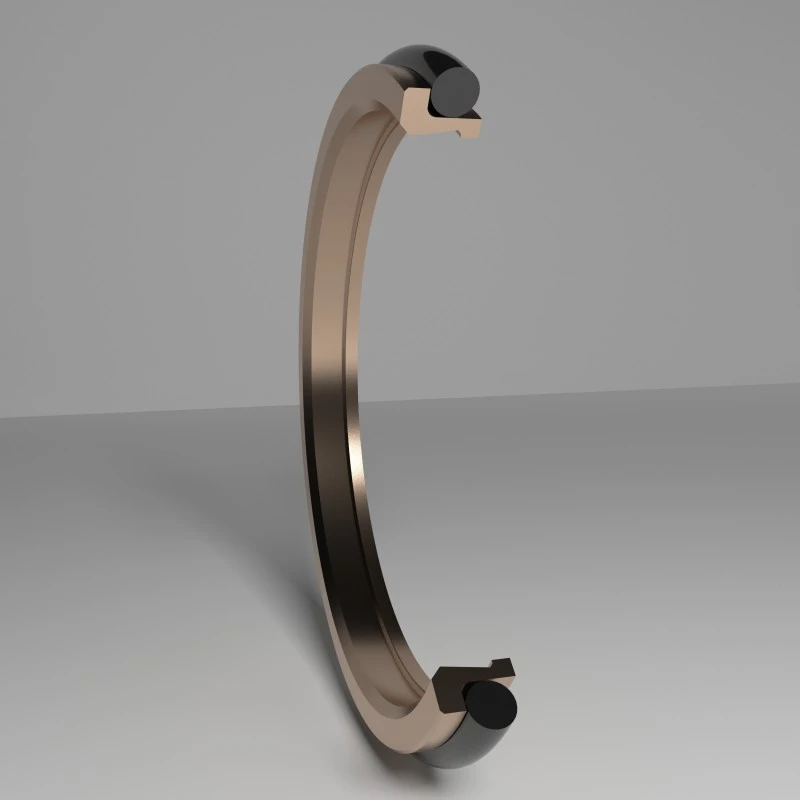

A tömítés teljesítményének optimalizálása szempontjából az innovatív struktúrák révén javítjuk a megbízhatóságot: Az RCA101 olajhosszig tartó groove kialakítása elősegíti az olaj refluxját és csökkenti a szennyező anyagok felhalmozódását; A kettős ajak- vagy kiegészítő ajakszerkezetet (RCA109/111/112, stb.) Kombináljuk egy tetrafluor-etilén kombinált tömítéssel a kettős hatású por és az olajgát elérése érdekében; és a PTFE (PoliTrafluor-etilén) anyag és az O-gyűrű (RCA115 ~ 119) összetett kialakítása tovább kiegyensúlyozza a nyomáseloszlást, ellenáll a 250 ° C-os magas hőmérsékleteknek, és ellenálló a kémiai korrózióval szemben, például tiszta környezethez, például félvezetők, ételek és gyógyszerek. A szélsőséges munkakörülményekhez az RCA213-at a DA sorozatmal kombinálva használják, nagy keménységű anyagokat felhasználva a ragacsos szennyező anyagok, például az iszap és a kátrány ellen, és megvédik a belső tömítést az eróziótól.
Az alkalmazás szempontjából az RCA sorozat széles körben alkalmazkodik a mérnöki gépekhez, a bányászati berendezésekhez, a hidraulikus és pneumatikus rendszerekhez, valamint a precíziós ipari mezőkhöz. Például az RCA111/211 ellenállhat az 1,6mPa nagynyomásnak, kettős védelmet biztosítva a hidraulikus hengerek számára; Az RCA115 ~ 119 az első választás lett a precíziós berendezések pormegelőzésében, a nem átfutó és alacsony súrlódási tulajdonságai miatt; Az RCA108 gyors megoldást kínál a régi berendezések karbantartására anélkül, hogy módosítaná a horonyt. Az anyagok szempontjából ragaszkodunk ahhoz, hogy ugyanolyan fontos legyen a környezetvédelem és a teljesítmény szempontjából. A PTFE módosítási technológiája figyelembe veszi mind az önbizonyítást, mind a kopásállóságot. Az O-gyűrűs elasztomerek (például az NBR) biztosítják a tömítést. Egyes modellek (például az RCA119) szilikonmentes képletet használnak a tiszta műhelyek szigorú követelményeinek való megfeleléshez. A Ruichen Seals évek óta mindig a "pontos adaptáció és a hosszú távú védelem" célja. Az RCA sorozaton keresztül segít az ügyfeleknek megbirkózni olyan kihívásokkal, mint például a por behatolása, az olajszivárgás és a magas hőmérsékletű korrózió, megbízható garanciákat biztosítva a berendezések hatékony működéséhez.

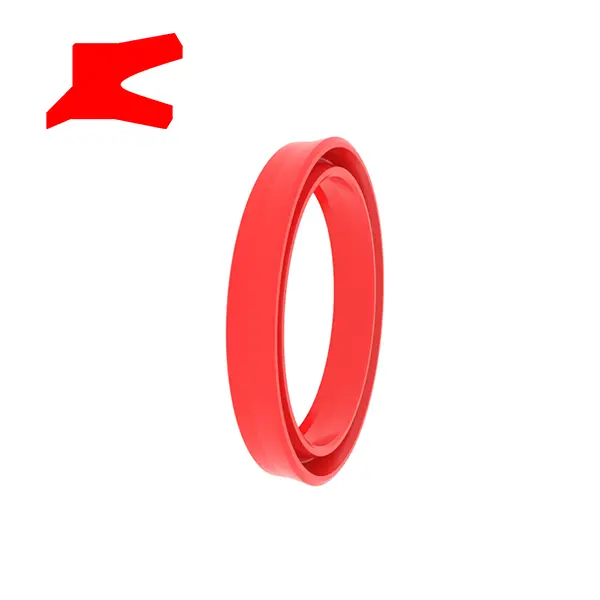

Termékjellemzők és alkalmazások:
Fő alkalmazás: Standard porszőr az olajhengerhez
Előnyök: A porfürdő-forgó tömítések könnyen telepíthetők, kiváló súrlódásgátló és porálló hatásokkal. Az üregben nem mozognak az ellenkező irányba, és a tömítésgyűrű és a porálló gyűrű között nem lesz nyomásnyílás.
Anyag: poliuretán, gumi
Konkrét alkalmazási területek:
Általános porálló (RCA101 ~ 105/113/114): Széles körben használják a mérnöki gépek és az automatizálási berendezésekhez a por behatolása ellen.
Nehéz és karbantartási forgatókönyvek (RCA103/106/108): A csontváz-támogatás és a karima rögzítésének kialakítása alkalmas nagy terhelésű forgatókönyvekhez, például bányászati gépekhez és a régi hengeres átalakításhoz.
Precíziós és kemény környezet (RCA115 ~ 119): Félvezető, élelmiszer és gyógyszer és egyéb iparágak, megfelelnek a kúszó, az alacsony súrlódás és a korrózióállóság nem követelményeinek.
Több szabványos kompatibilitás: Az RCA107 támogatja a brit berendezéseket, és az RCA sorozat teljesen lefedi az ISO 6195 szabványos hornyokat a kiválasztási folyamat egyszerűsítése érdekében.

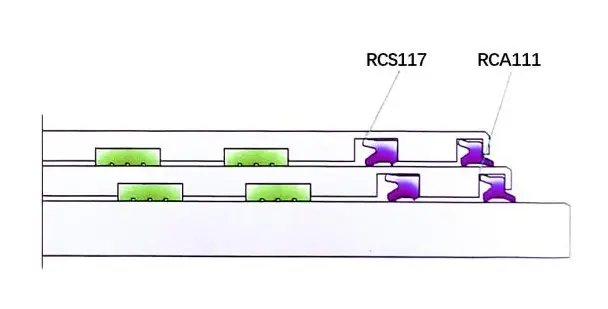

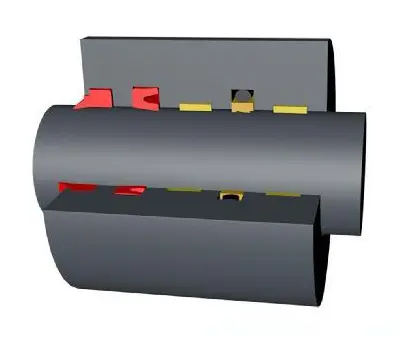

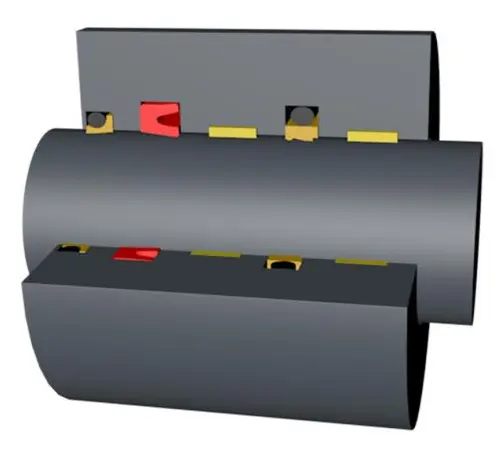

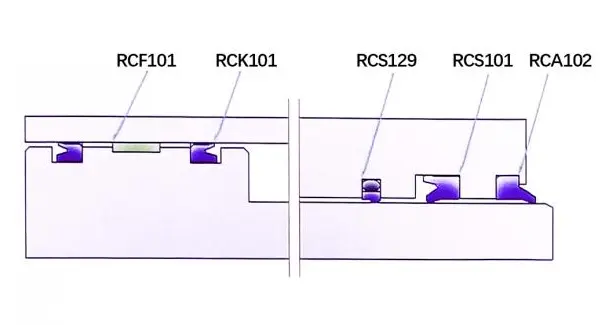

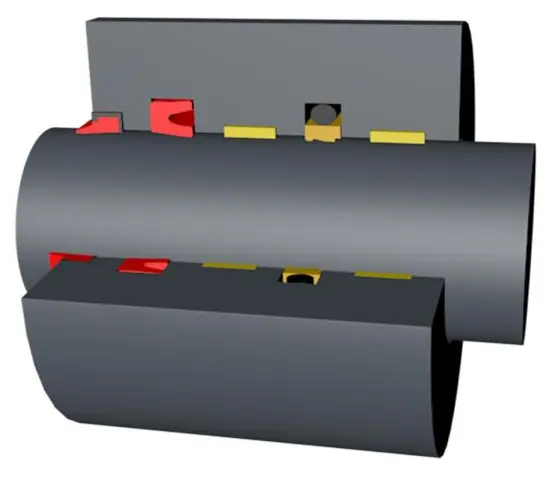

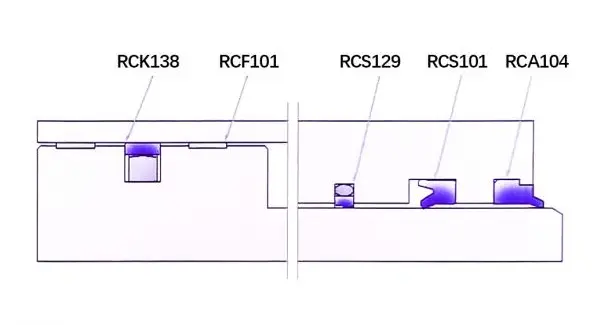

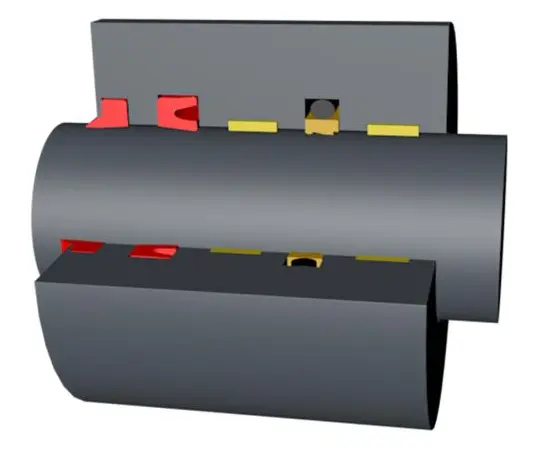

Lezárás és henger kialakítása
Nehézipar: Ipari példák: Nehéz szerszámgépek (kovácsoló gépek, hidraulikus prések, hajlítógépek stb.), Kohászat (gördülő malmok, AGC hengerek stb.), Bányászat (hidraulikus tartók, bányászati berendezések stb.), Nehéz építőipari gépek (daruk, kotrók stb.)

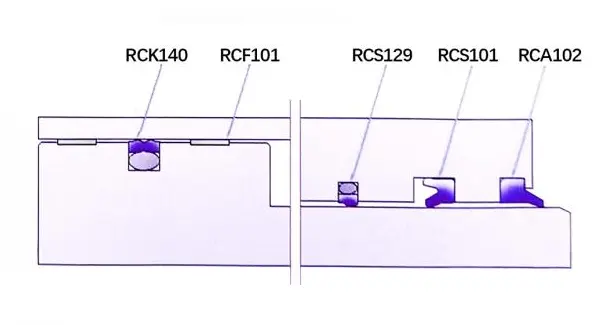

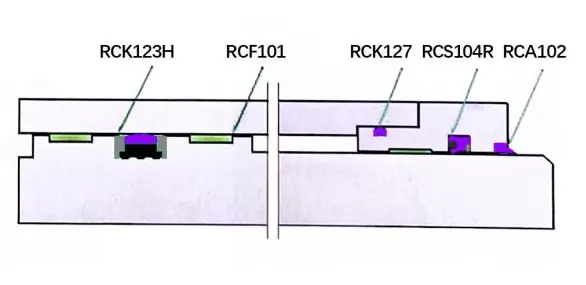

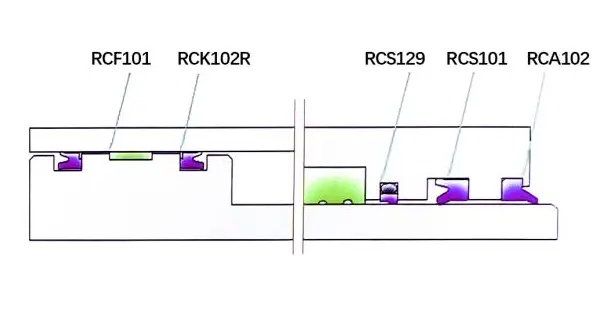

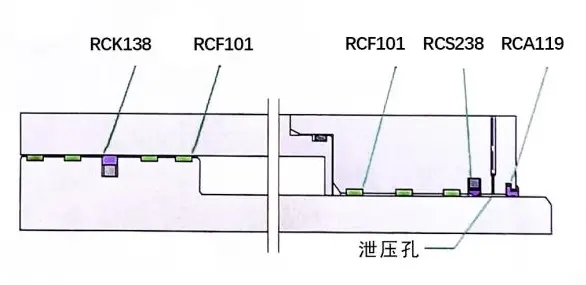

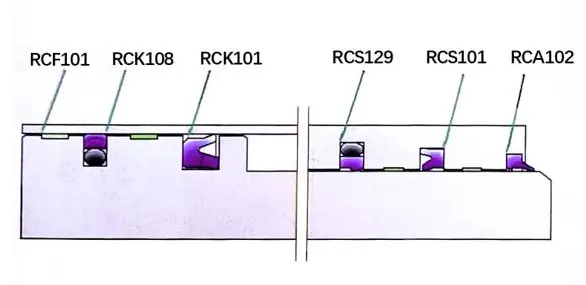

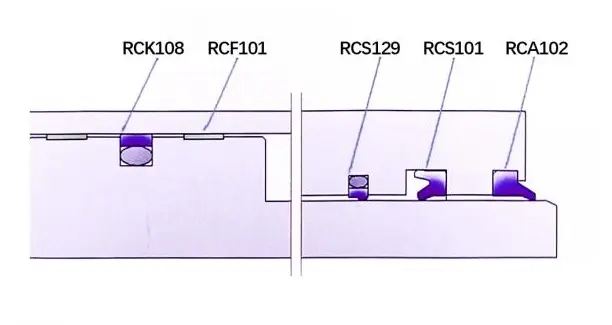

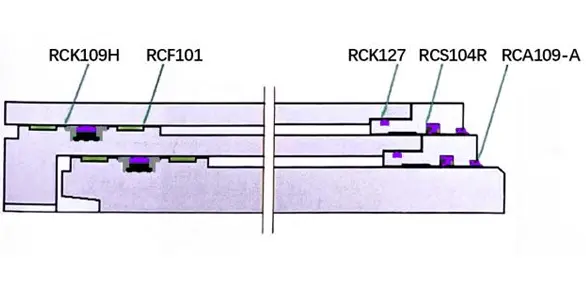

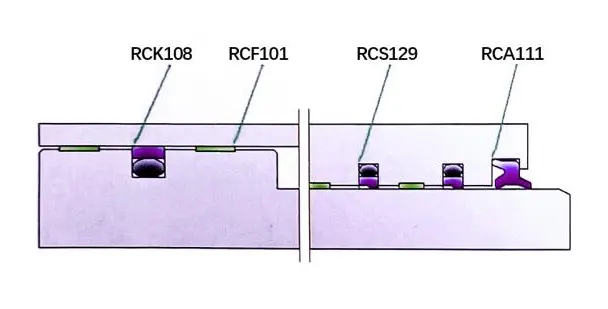

Ajánlott tömítés tervezés:
Nehéz kovácsológép
Kohászat AGC
Hidraulika tartó oszlophenger
Hidraulika támogató őr Jack
Daru emelőhenger
Daru luffing henger
Közepes ipar: Ipari példák: emelő berendezések, mezőgazdasági gépek, könnyű szállítási eszközök, emelő platformok, szerszámgépek (hajlítógépek, fröccsöntő gépek, marógépek stb.

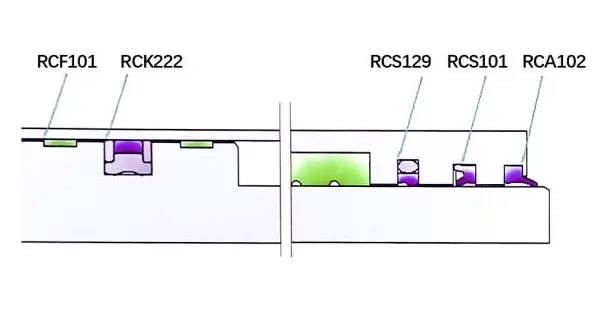

Ajánlott tömítés tervezés:
Hajlítógép
Billenő teherautó -emelőeszköz
Mezőgazdasági gépek
Emelőplatform
Könnyű ipar: Ipari példák: szerszámgépek, targonatok, fröccsöntő gépek, mezőgazdasági gépek, bálázók
Ajánlott tömítés tervezés:
Kicsi targonca
Fröccsöntő gép

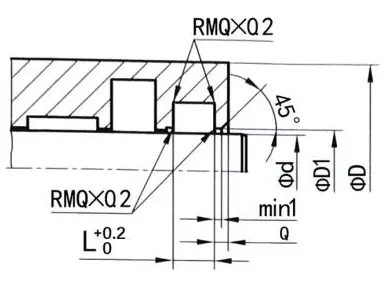

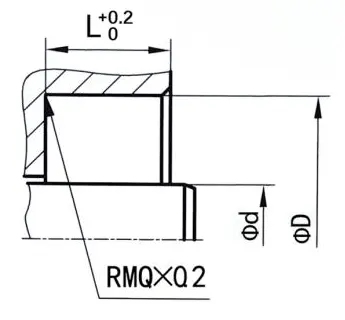

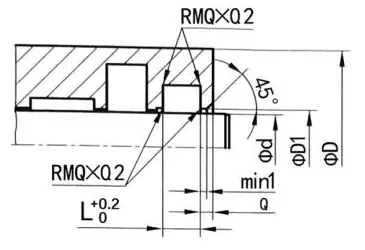

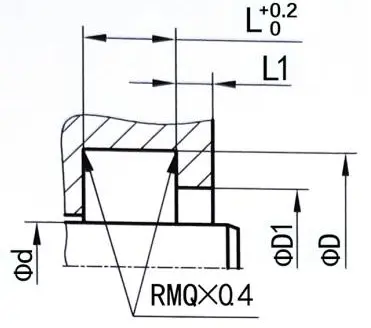

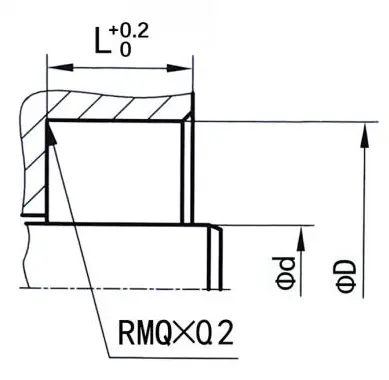

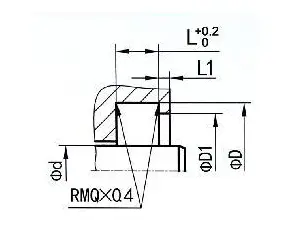

Porfóka horony

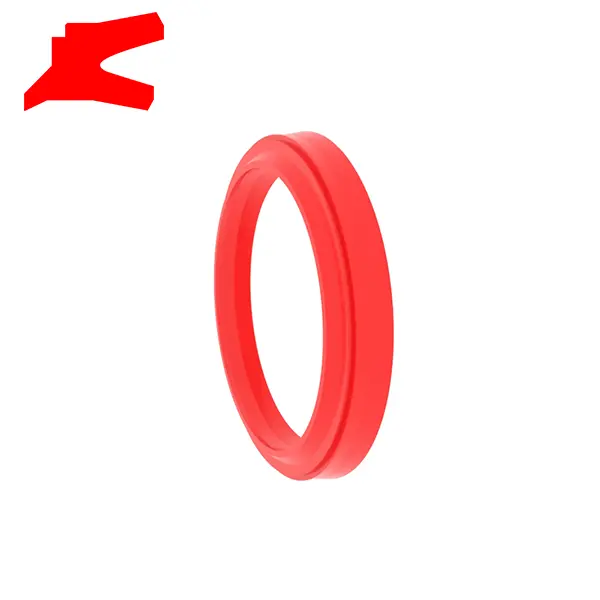

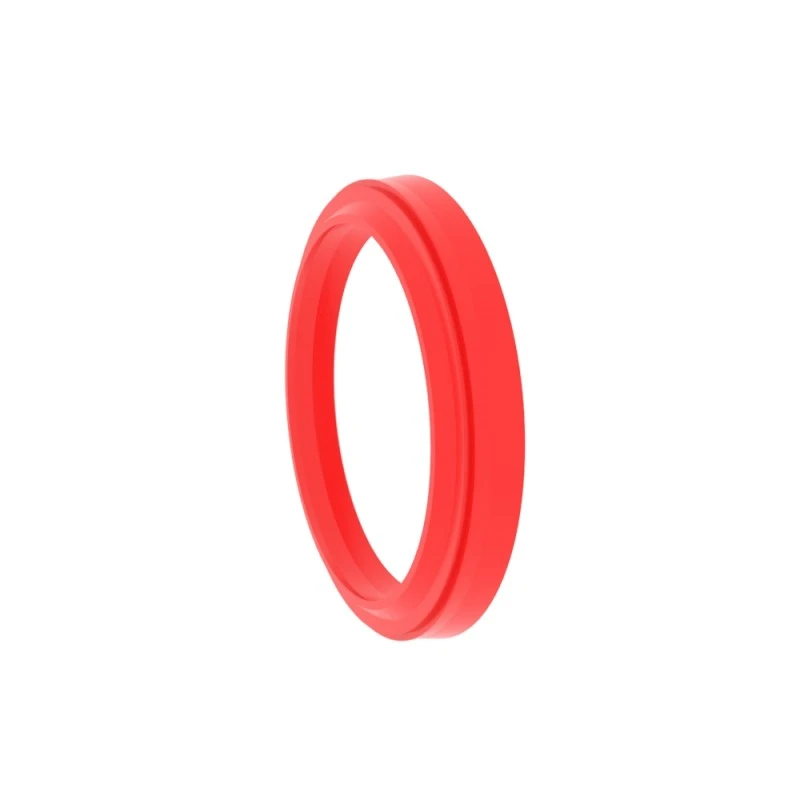

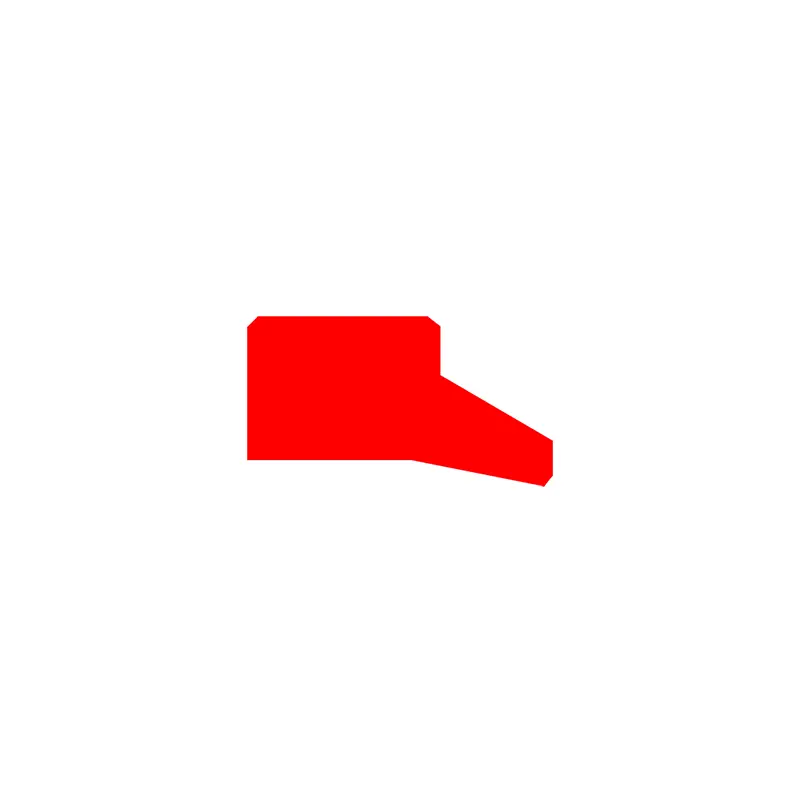

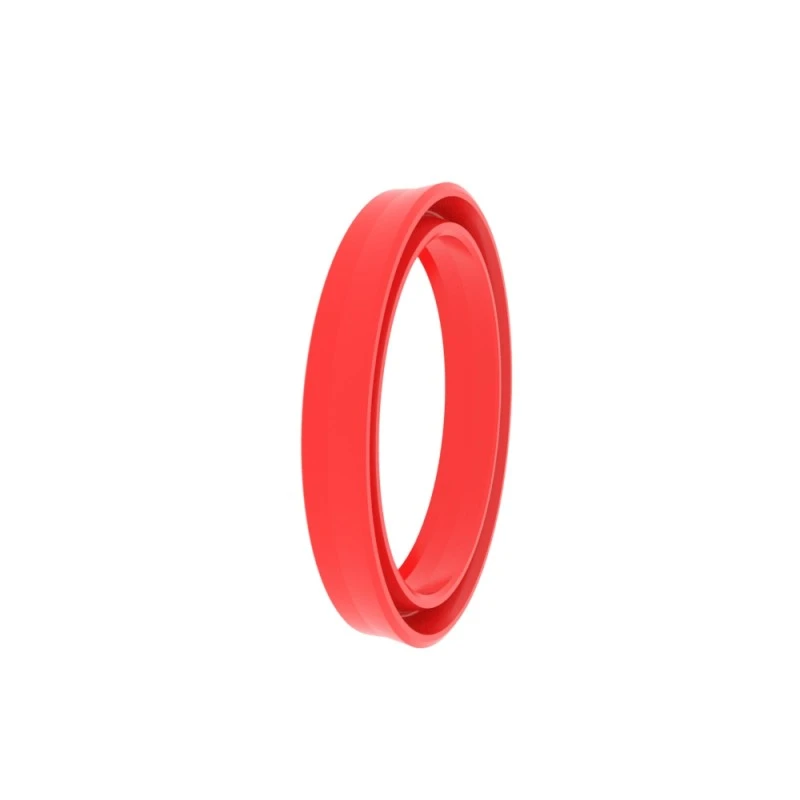

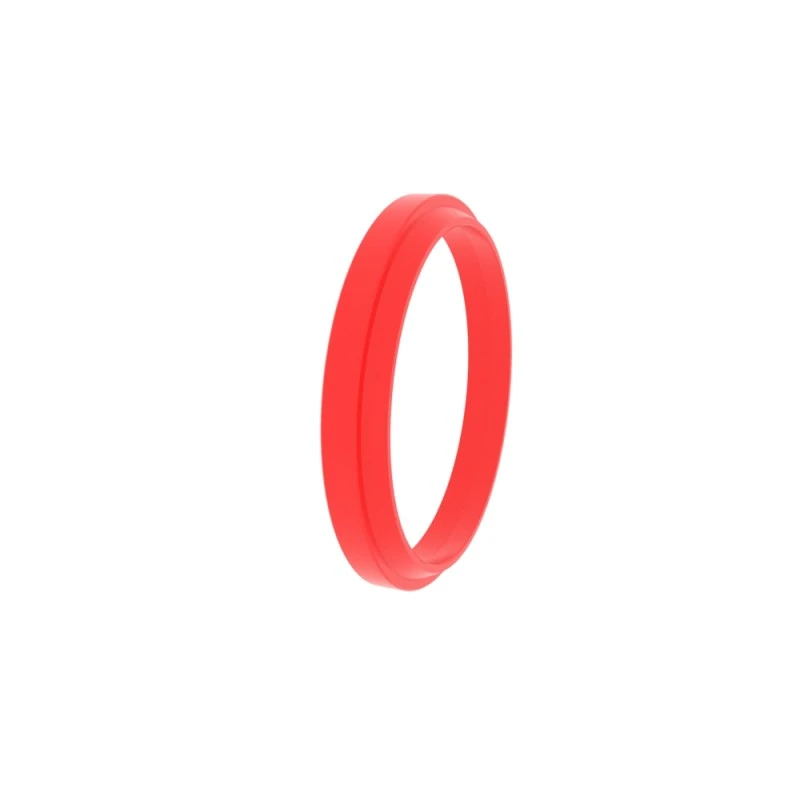

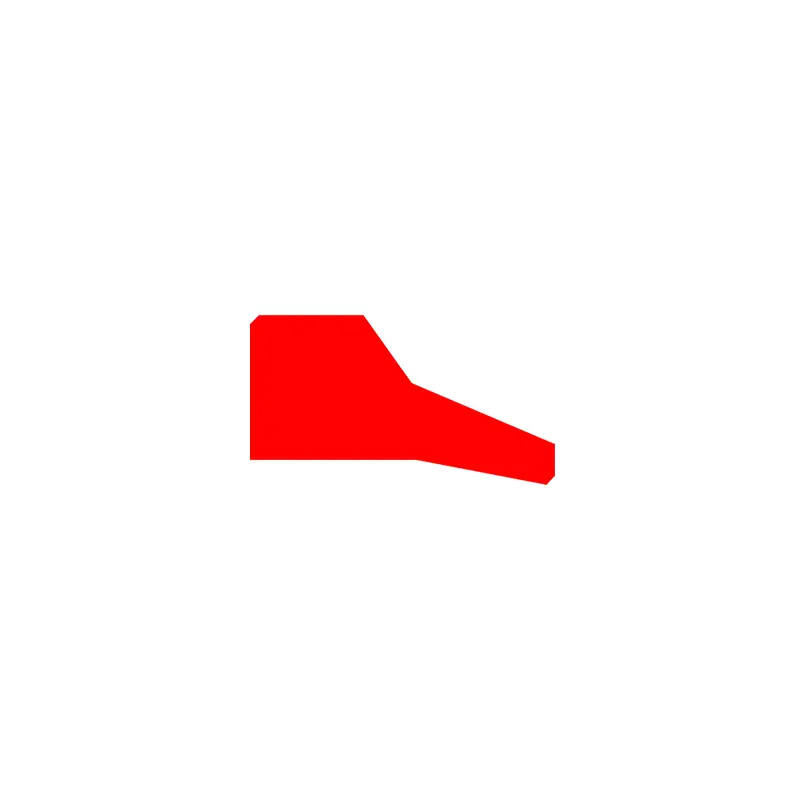

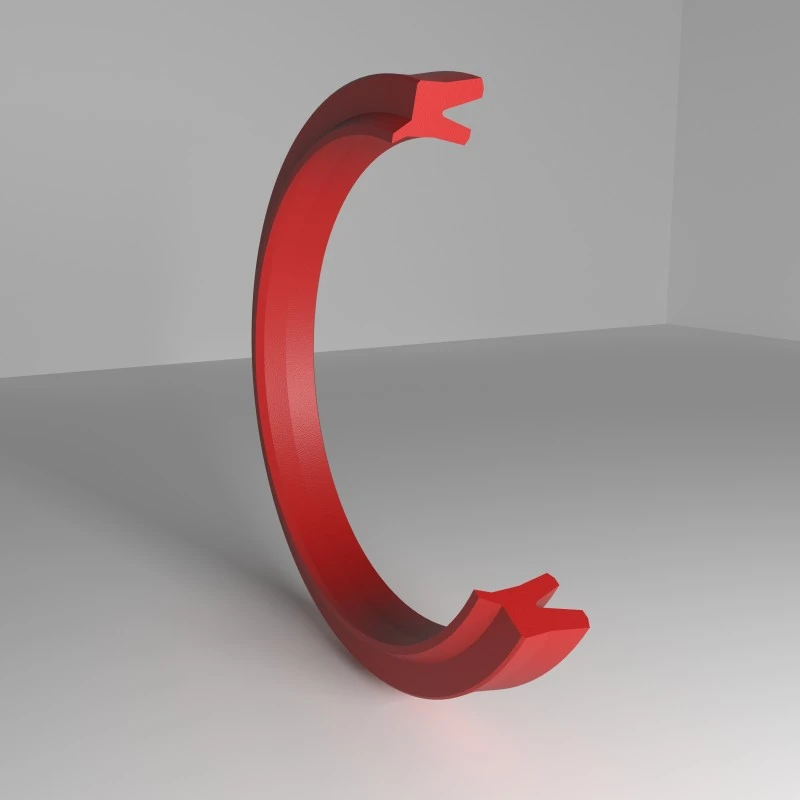

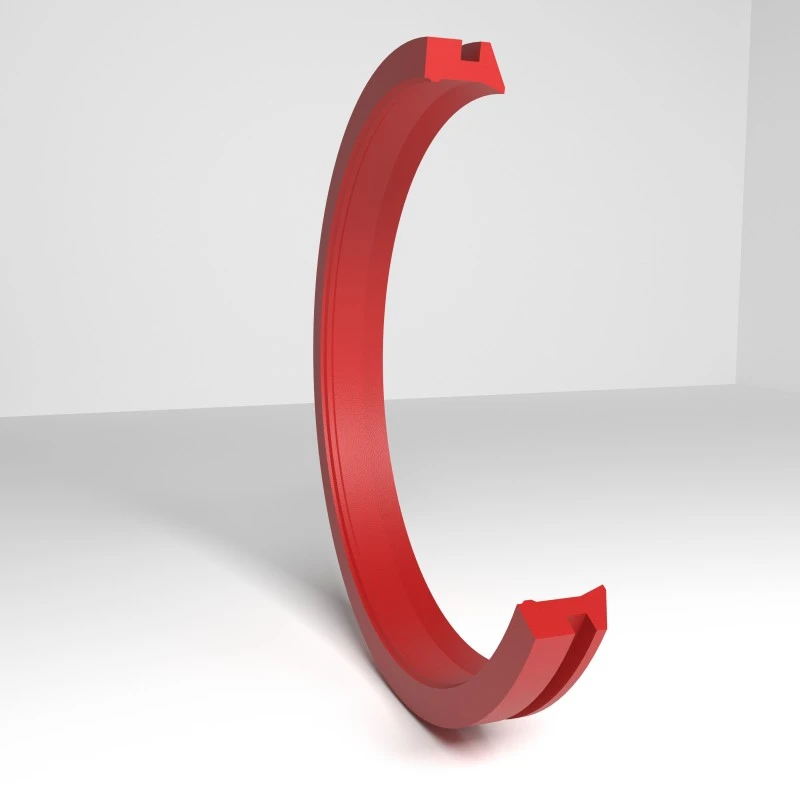

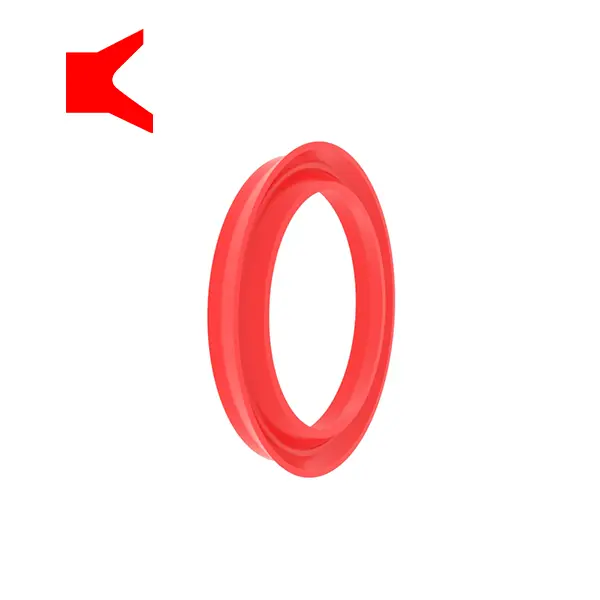

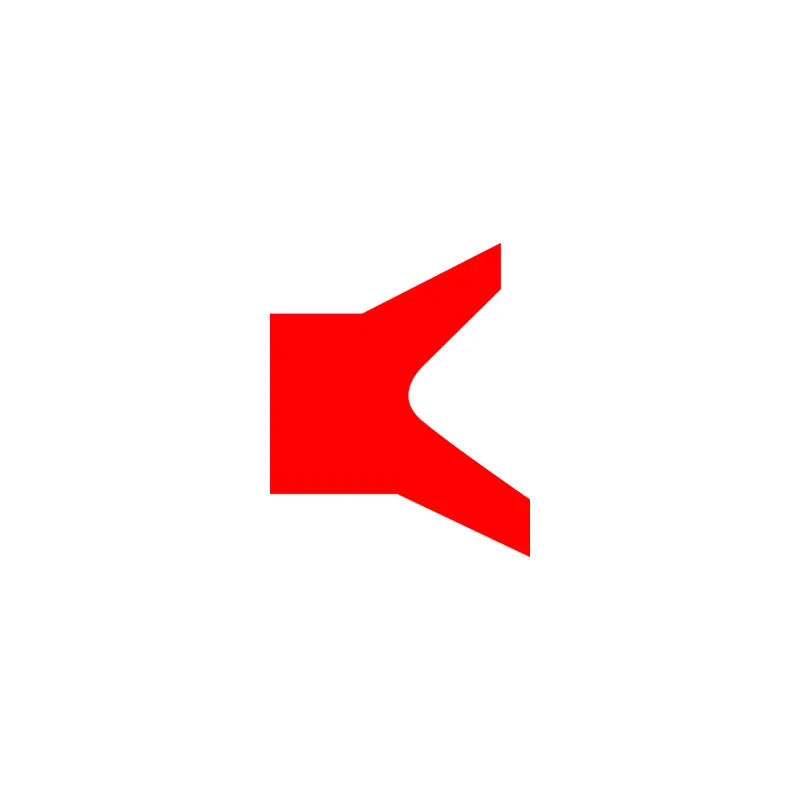

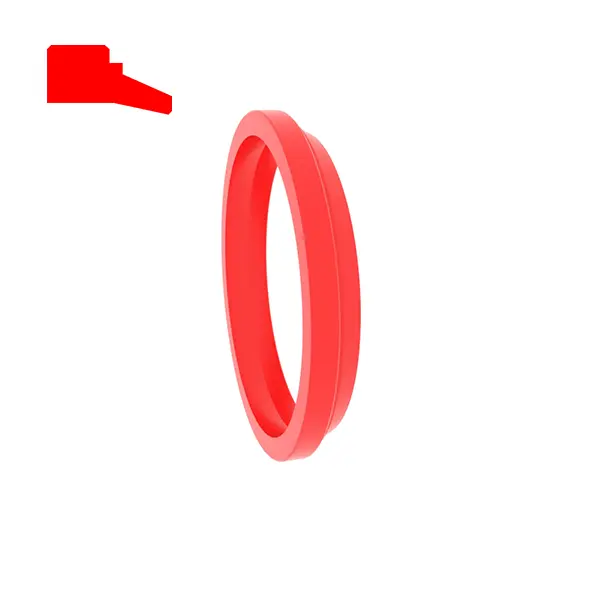

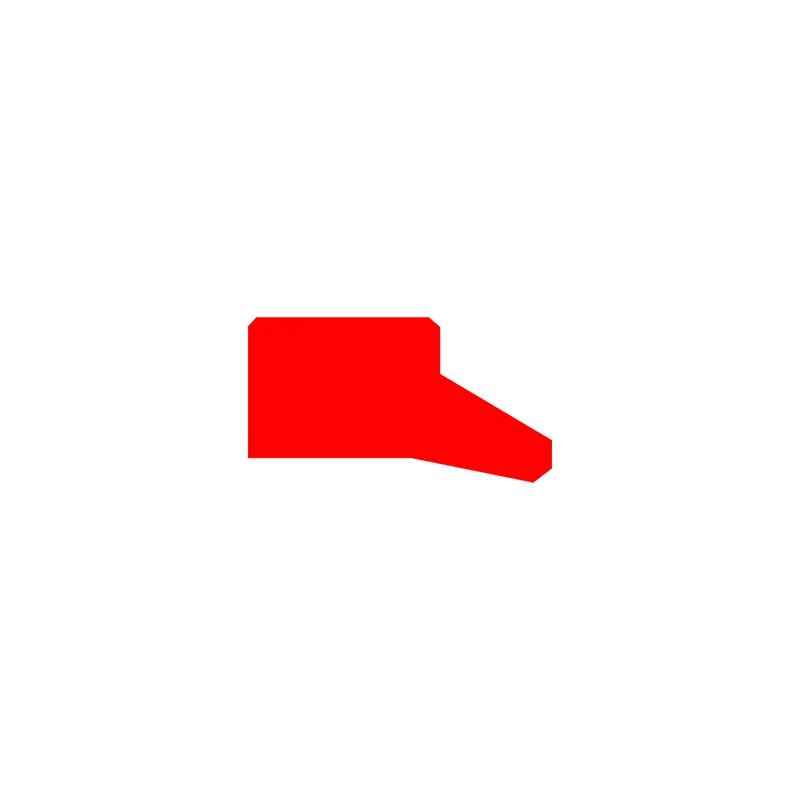

RCA101
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
H ...... A portömítés teljes magassága
| Felszíni befejezés | R TMAX (μM) | RA (μM) |
| Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Horony alsó Horony oldal | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiltámogatási hosszúság arány | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Rendelési példa
Modell: RCA101
Groove Méret: 100x108x4/7
Anyag: RC-PU-H
Pecsét típusa: RCA101, RCA104
Fő alkalmazás: Standard porvédelem az olajhengerekhez
Előnyök: Egyszerű telepítés, kiváló súrlódásgátló és porálló hatás, nincs fordított ovement az üregben, nincs nyomásnyílás a tömítőgyűrű és a porgyűrű között.
Anyag: poliuretán, gumi
| Pecséteti groove példákat | Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) | |||||||
 |
RCA101
|
Φd | Φd | FD1 | L | L1 | H | |
| 6-100 | Φd+8 | Φd+6 | 4 | 1 | 7 | |||
|
RCA104
|
100.1-149.9 | Φd+12 | Φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | Φd+15 | Φd11 | 6.5 | 2 | 13 | |||

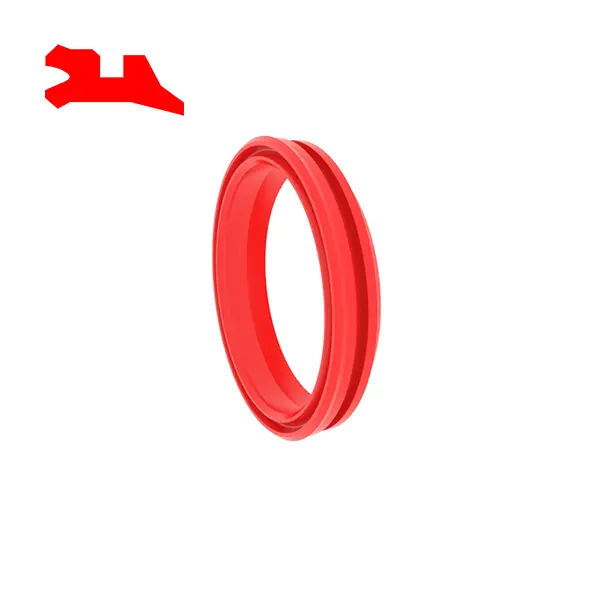

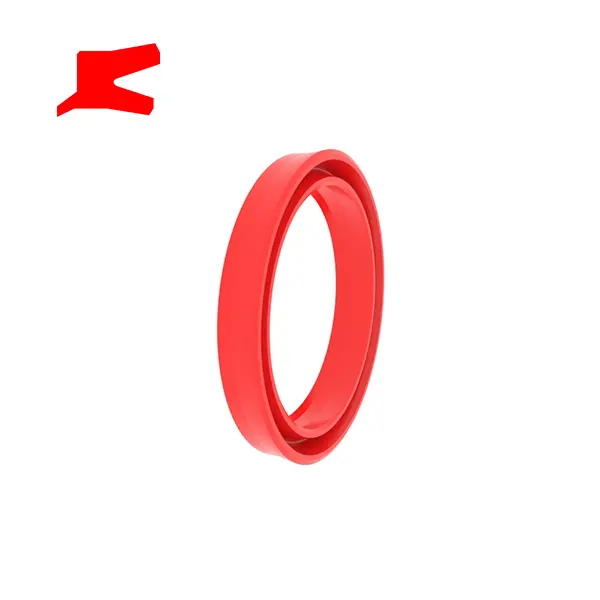

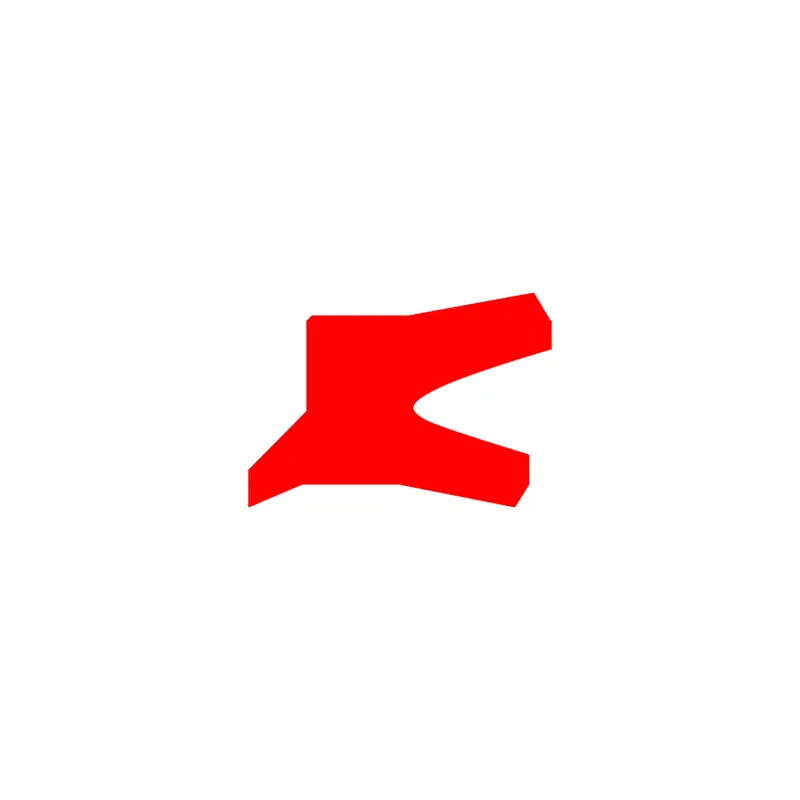

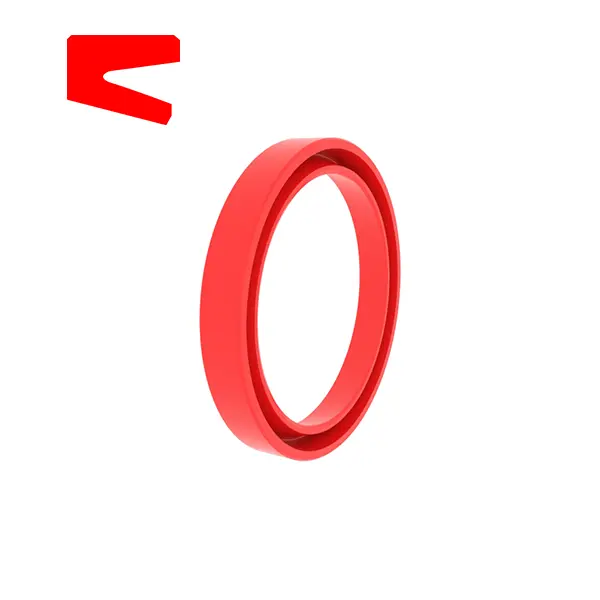

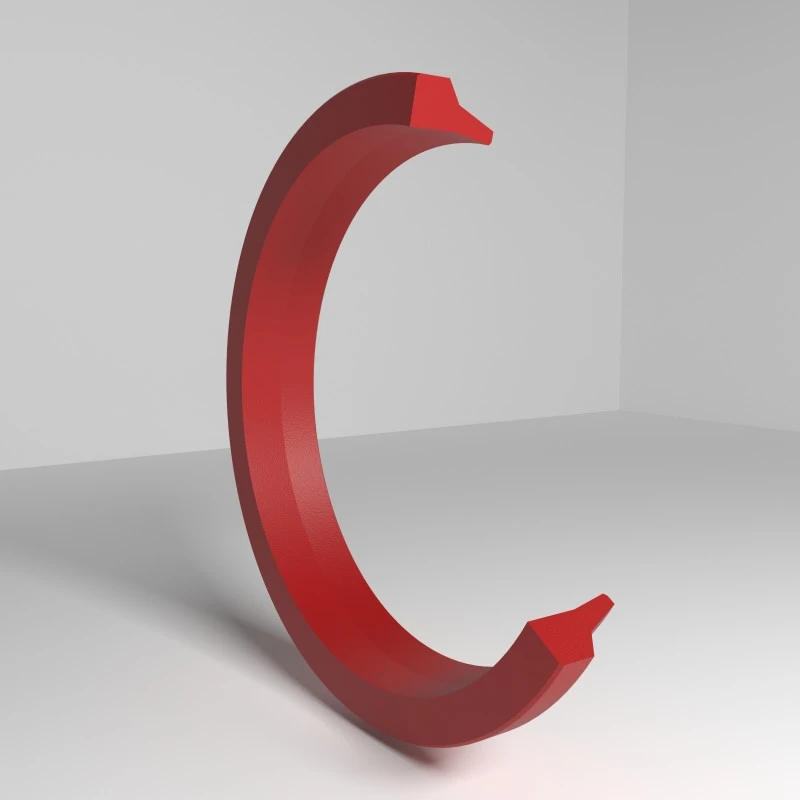

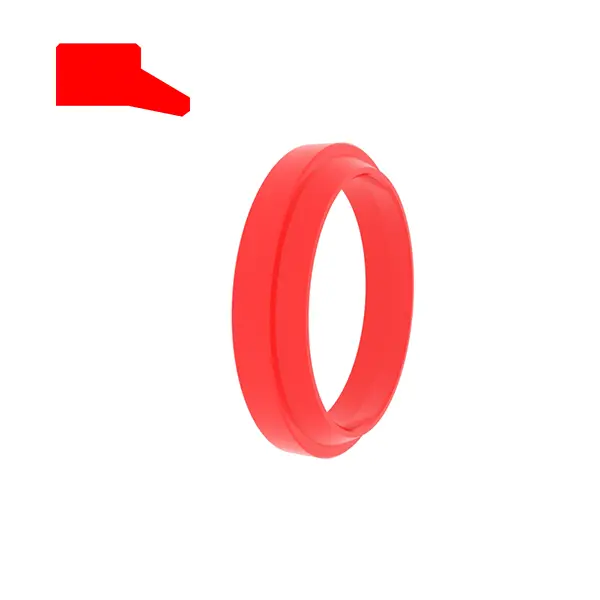

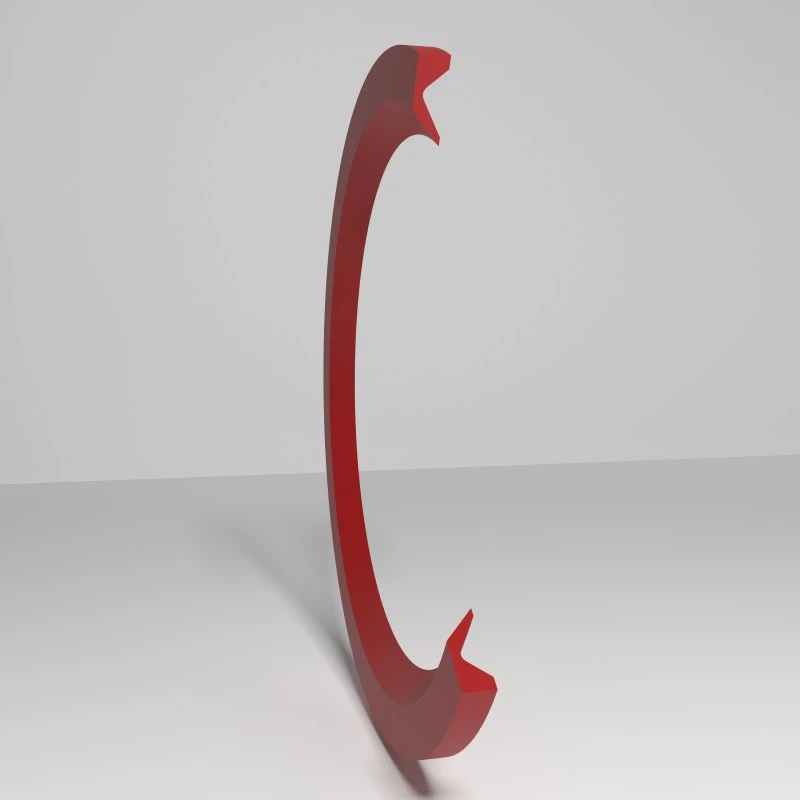

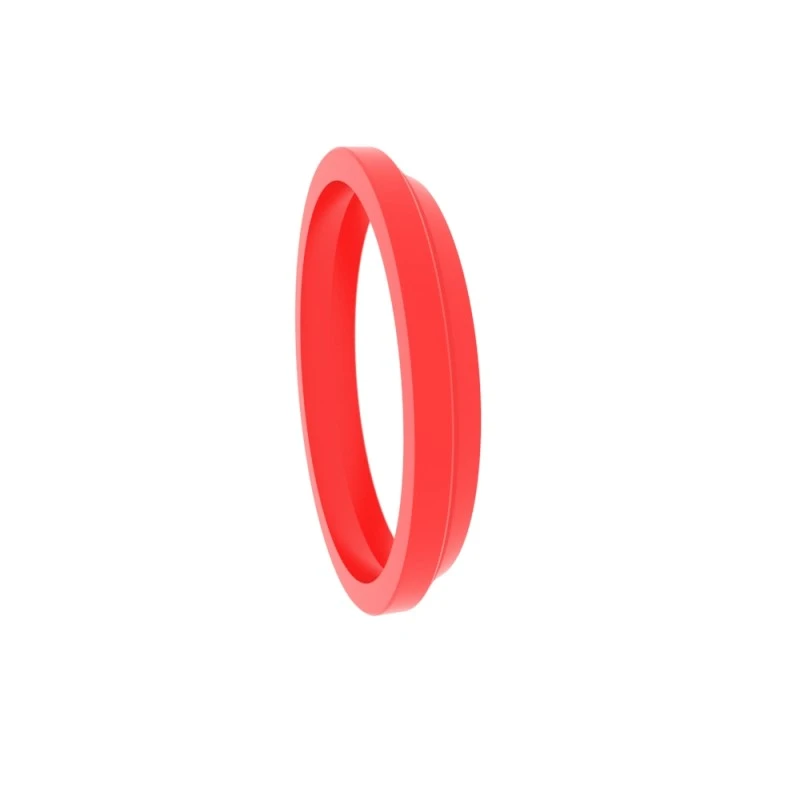

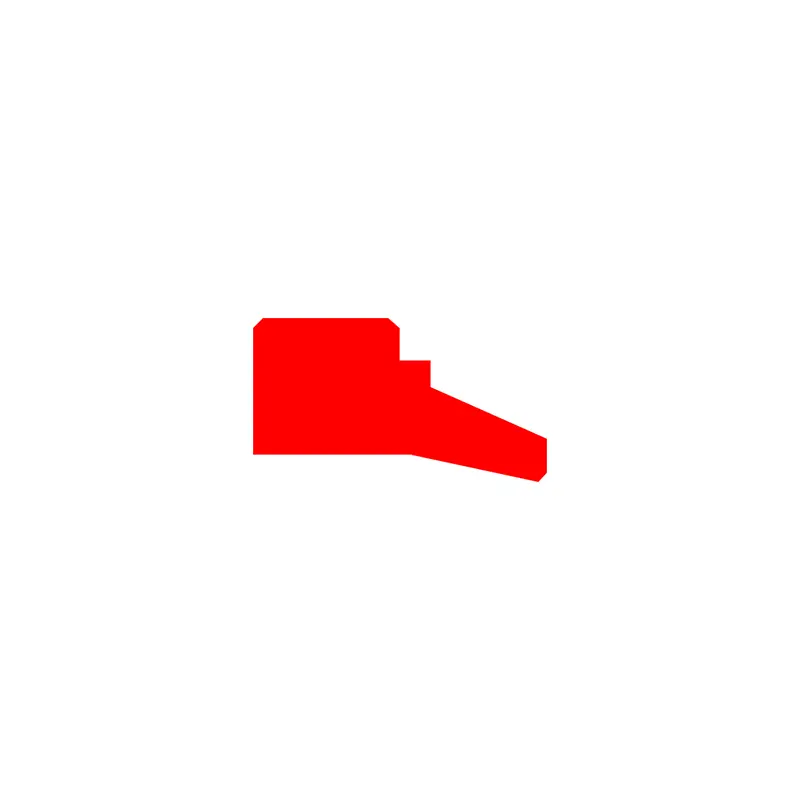

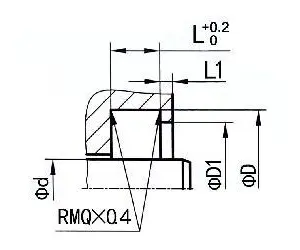

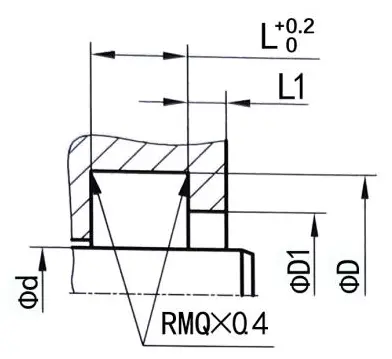

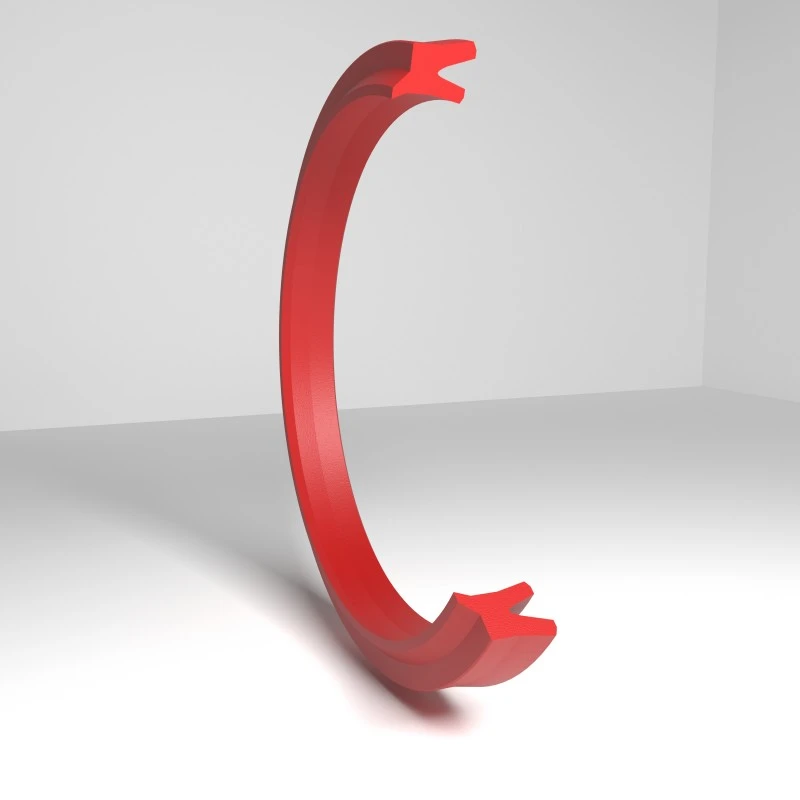

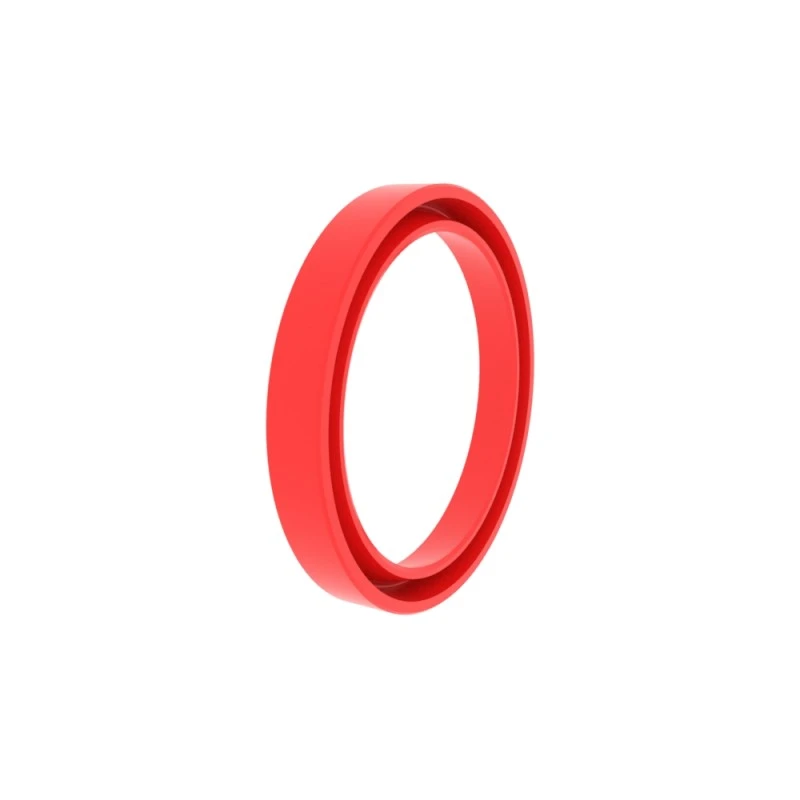

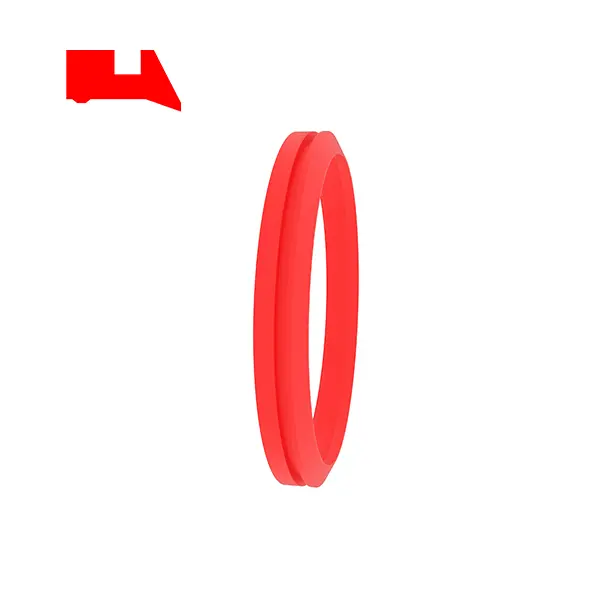

RCA102
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
H ...... A portömítés teljes magassága
| Felszíni befejezés | R TMAX (μM) | RA (μM) |
| Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Horony alsó Horony oldal | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiltámogatási hosszúság arány | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Rendelési példa
Modell: RCA102
Groove Méret/Teljes portömítés magassága: 100x115x8.5
Anyag: RC-PU-H
Pecsét típusa: RCA102, RCA105, RCA211
Fő alkalmazás: főként csúszó kombinált pecsétekkel használják
Előnyök: Jó súrlódási teljesítmény, RCA211 kétirányú pecsét
Anyag: (rendkívül magas keménység) poliuretán, gumi
| Pecséteti groove példákat | Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) | |||||||
 |
RCA102
|
Φd | Φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | Φd+8 | Φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | Φd+10 | Φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | Φd+15 | Φd+7,5 | 8.5 | ≥2 | 11.5 | |||

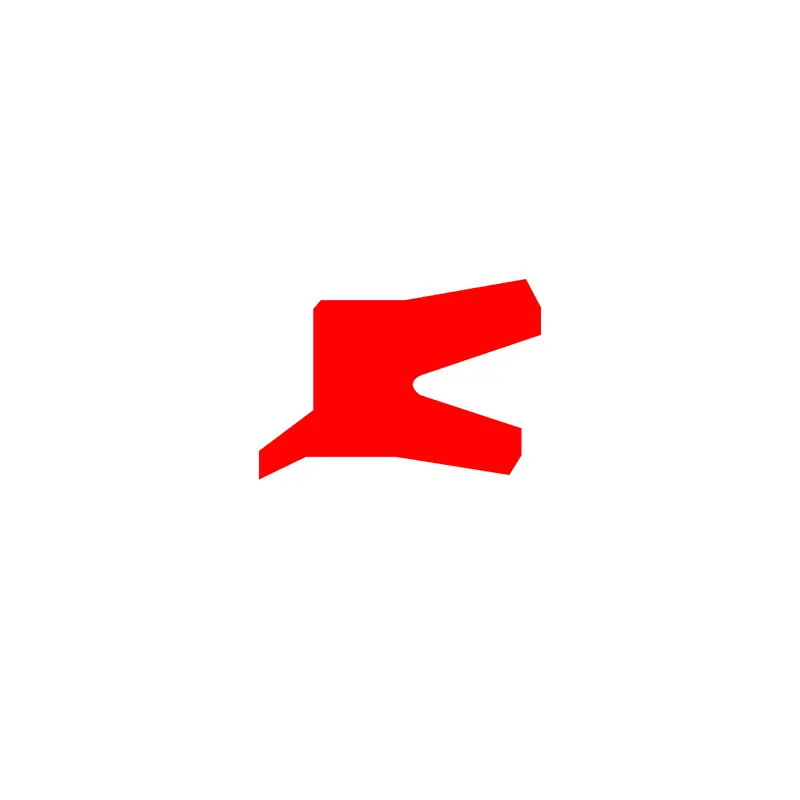

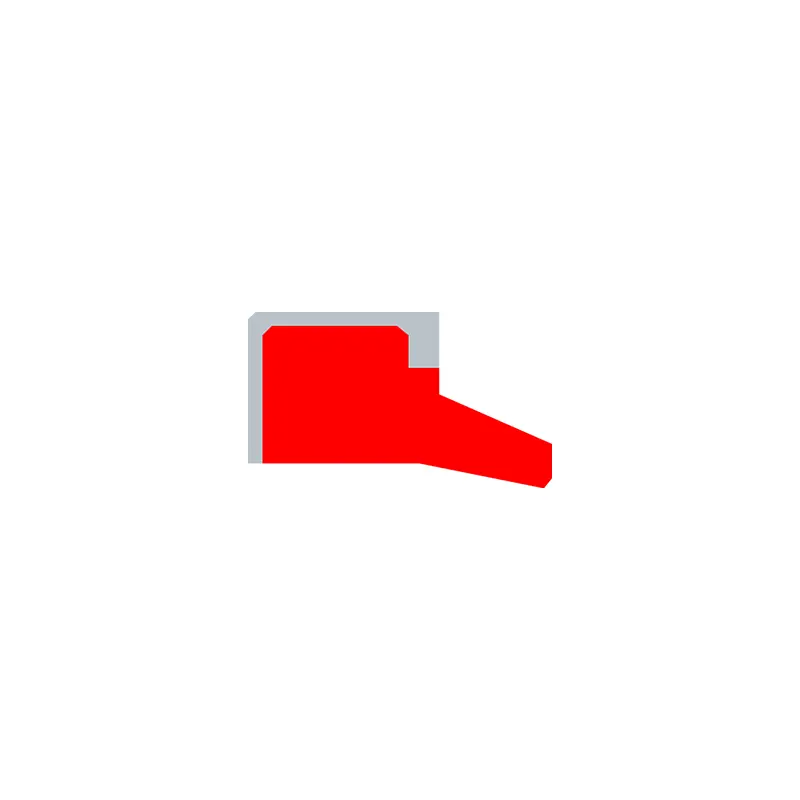

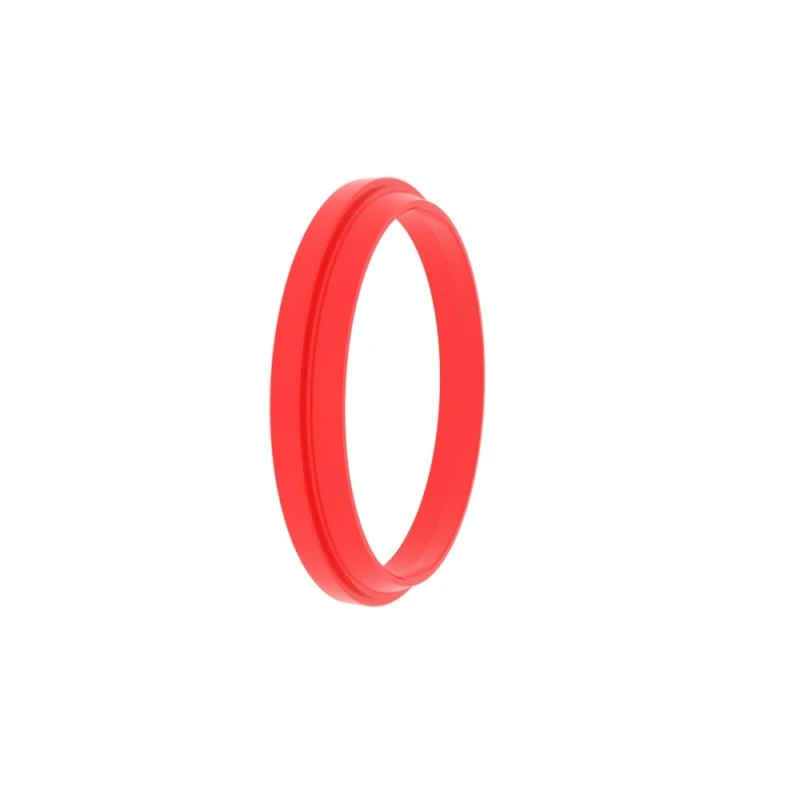

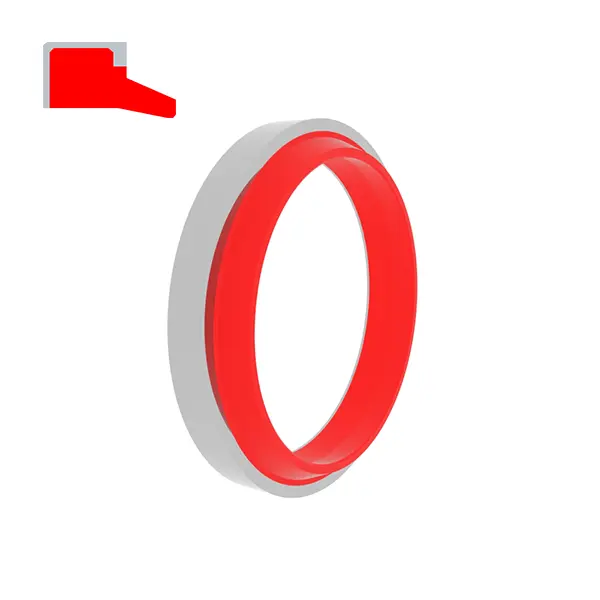

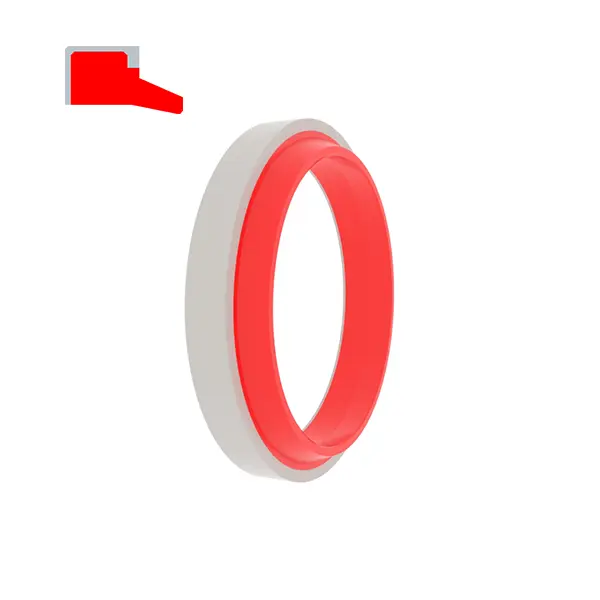

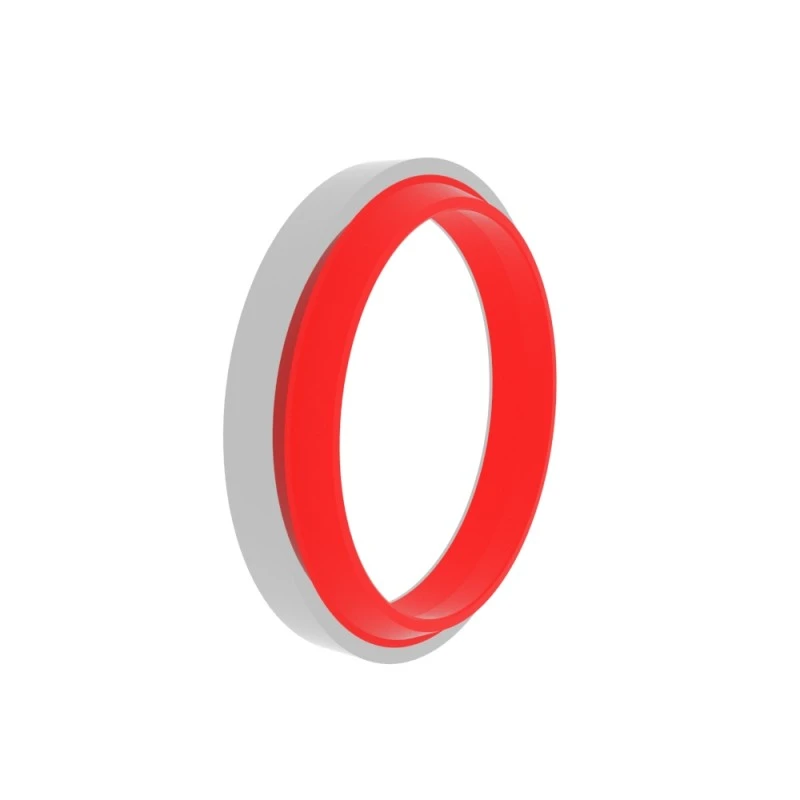

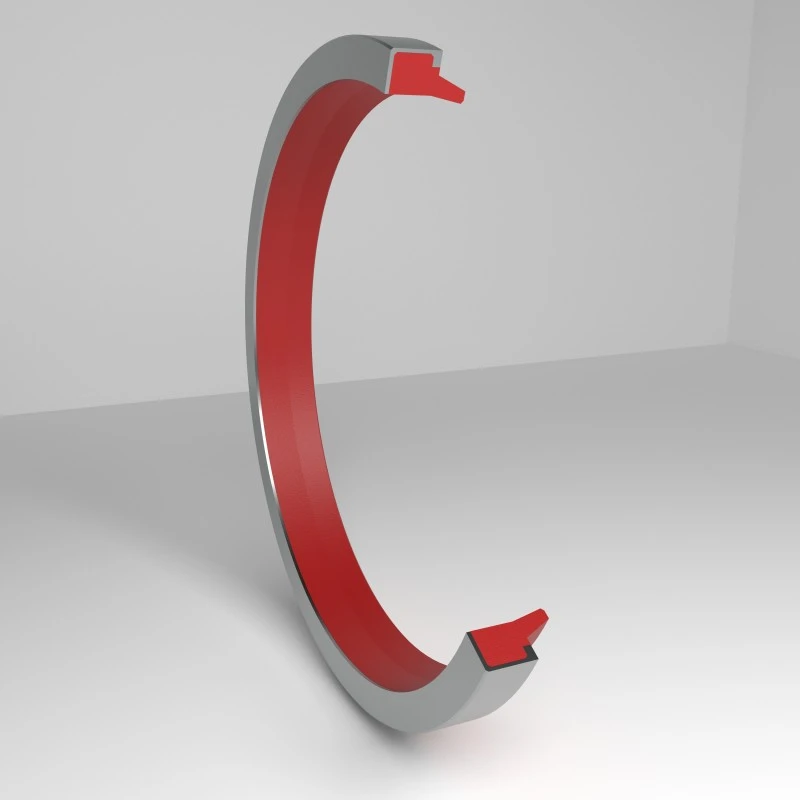

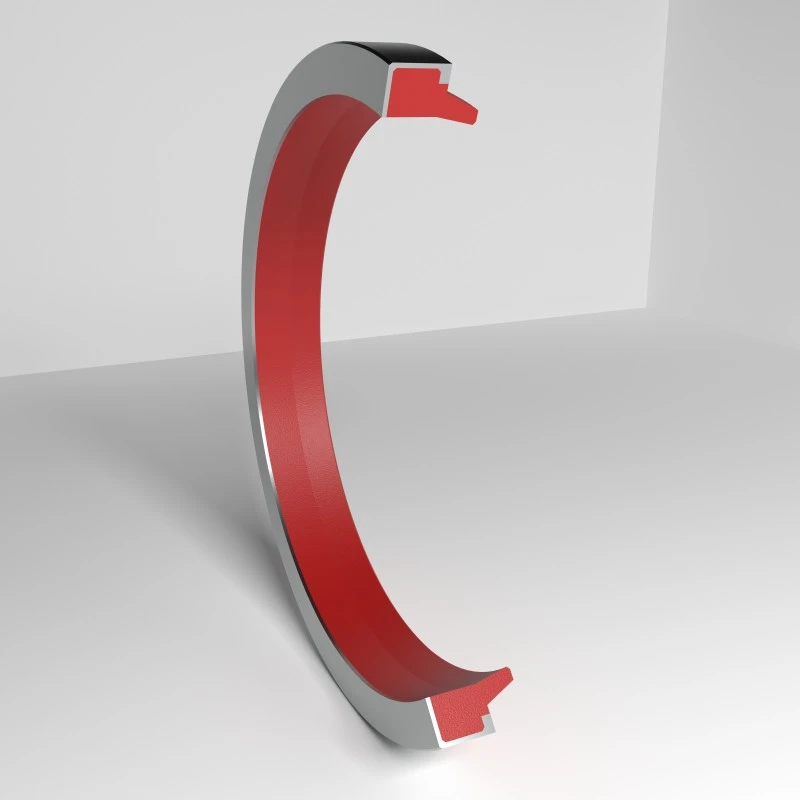

RCA103
Megrendelésméret
Φd ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
H ...... A portömítés teljes magassága
| Felszíni befejezés | R TMAX (μM) | RA (μM) |
| Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Horony alsó Horony oldal | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiltámogatási hosszúság arány | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Rendelési példa
Modell: RCA103
Groove Méret/Teljes portömítés magassága: 100x115x9/12
Anyag: RC-PU-H+POM
Pecsét típusa: RCA103, RCA106
Fő alkalmazás: Standard hengerek és nyitott hornyokhoz
Előnyök: A súrlódásgátló teljesítmény jó, és a tartógyűrű megakadályozza, hogy az oxidáció a horony és a pecsét között bekövetkezzen, és az üregbe helyezés és illeszkedés szilárd.
Anyag: (ultra-nagy keménység) poliuretán + polioxi-metilén, gumi + polioxi-metilén
| Pecséteti groove példákat | Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) | |||||
 |
RCA103
|
Φd | Φd | L | H | |
| 6-9.9 |
Φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | Φd+10 | 7 | 10 | ||
| 100-200 | Φd+15 | 9 | 12 | |||
| ＞ 200 | Φd+20 | 12 | 16 | |||

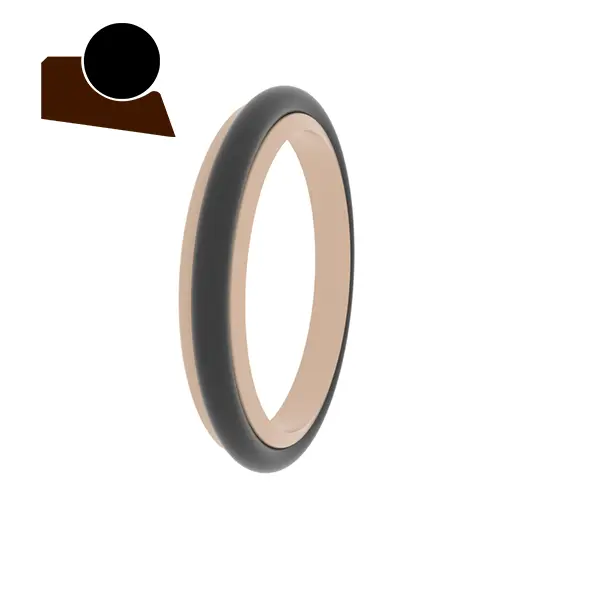

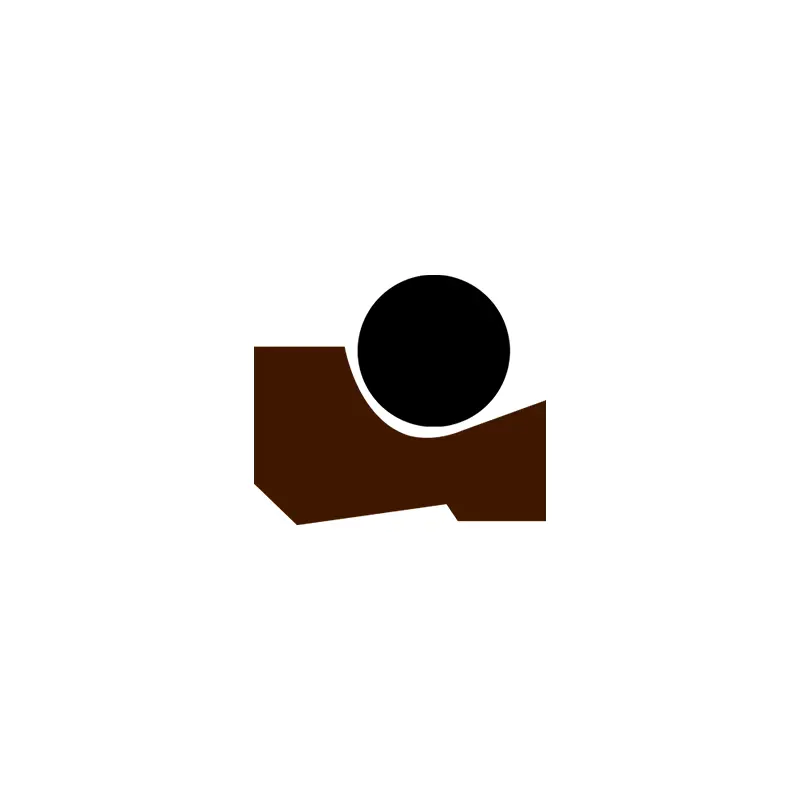

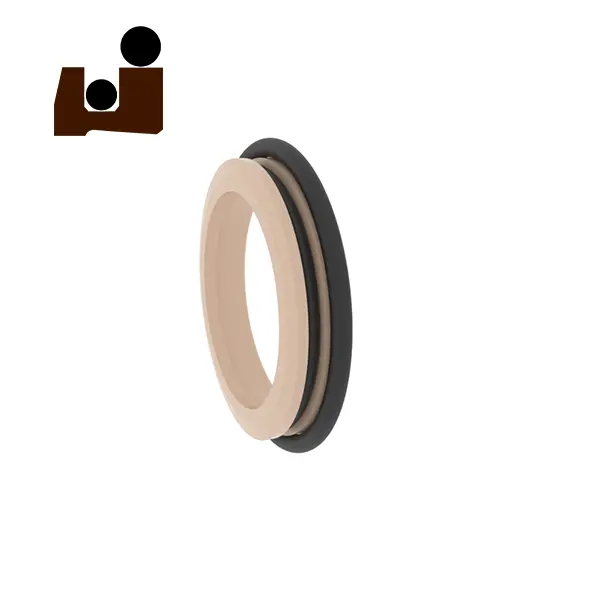

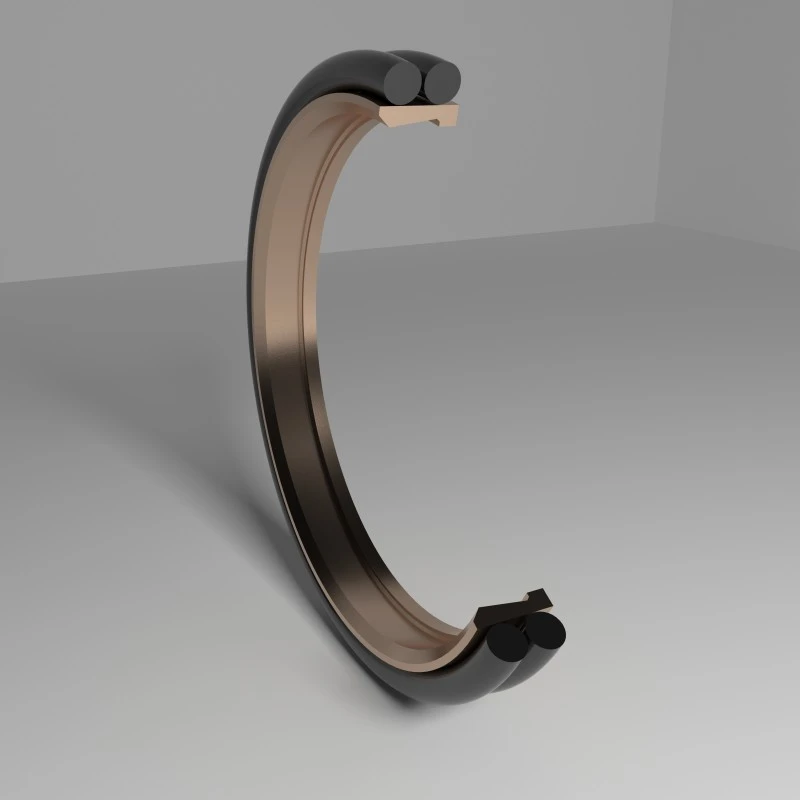

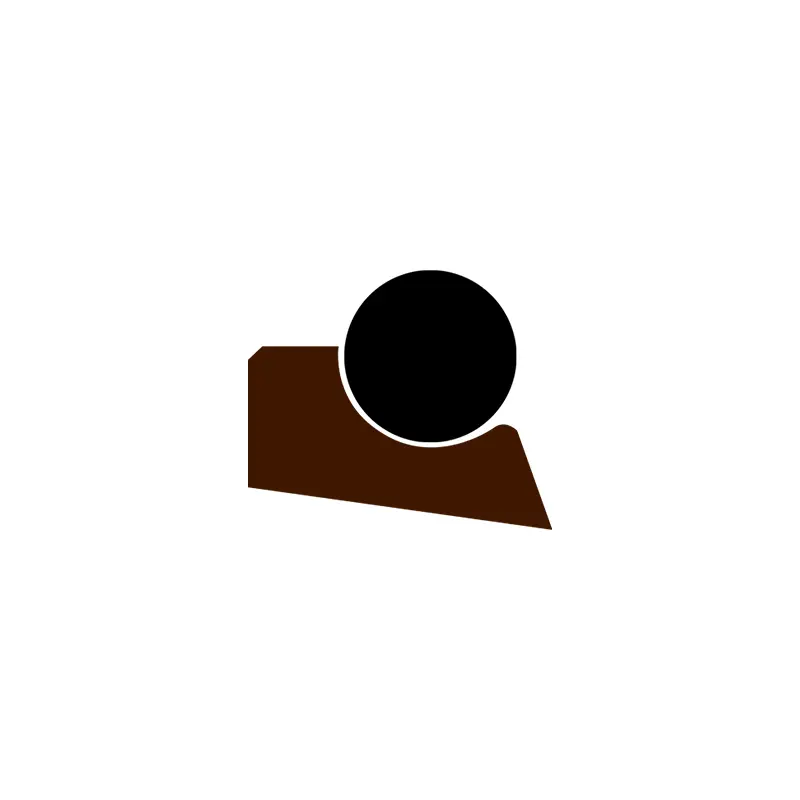

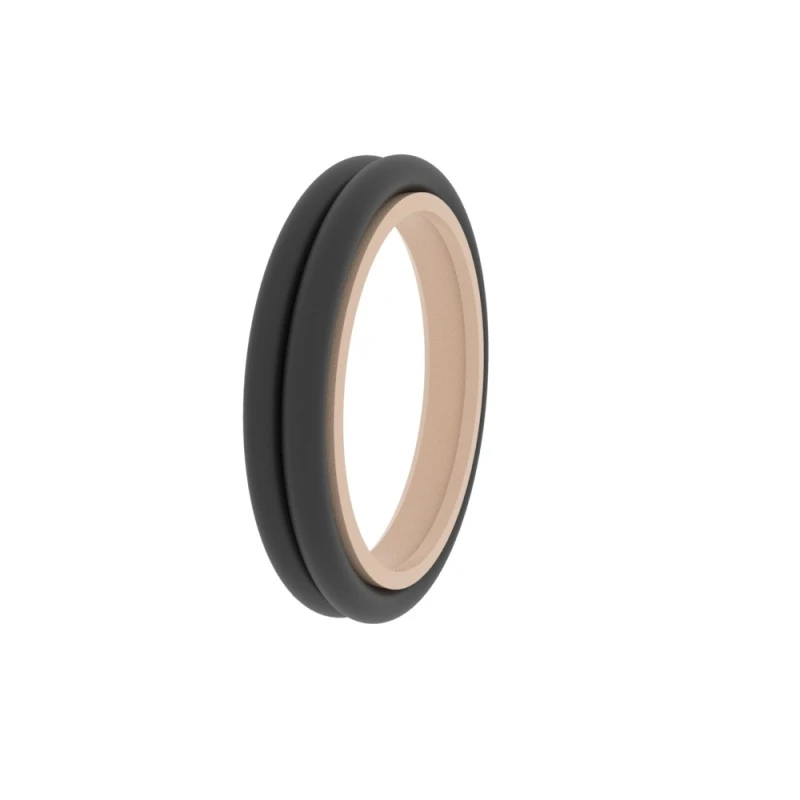

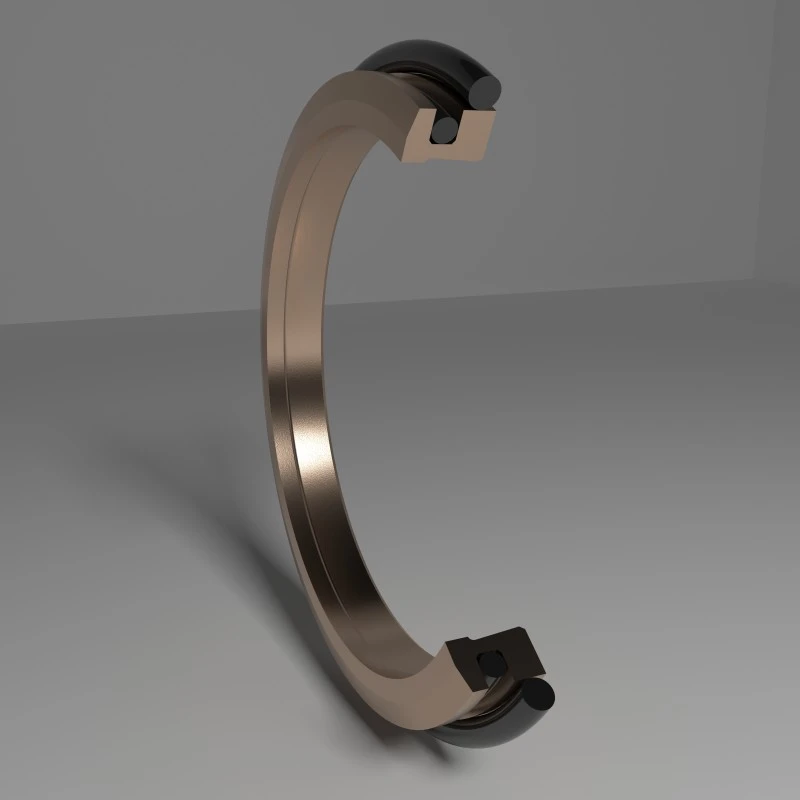

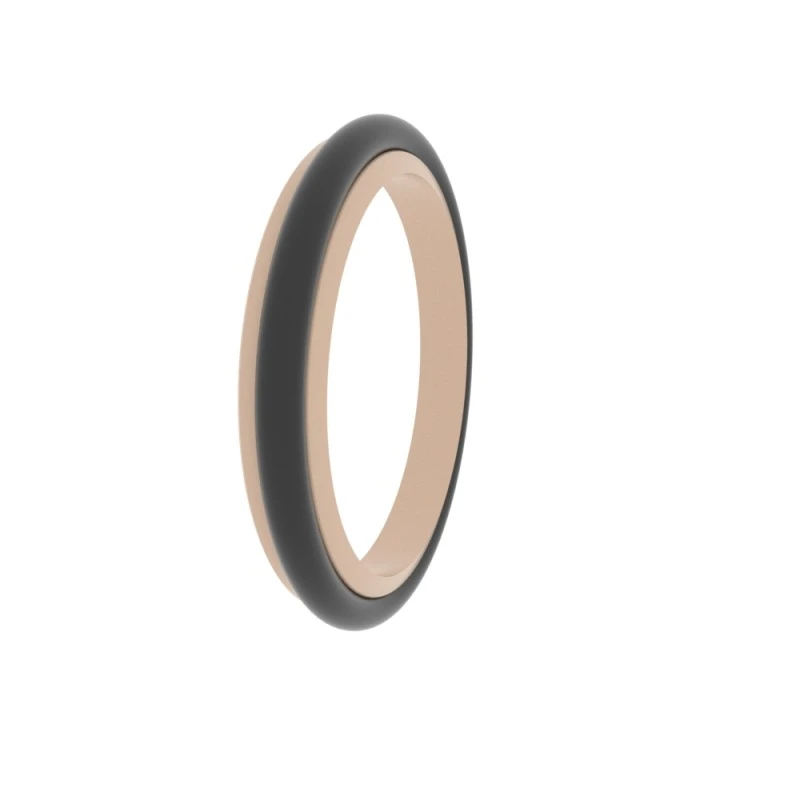

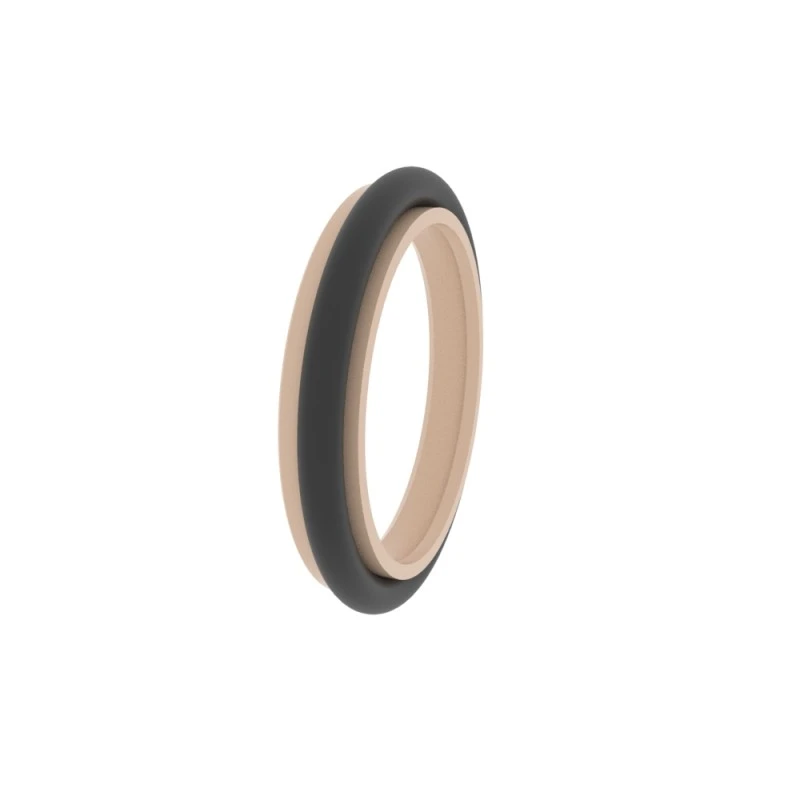

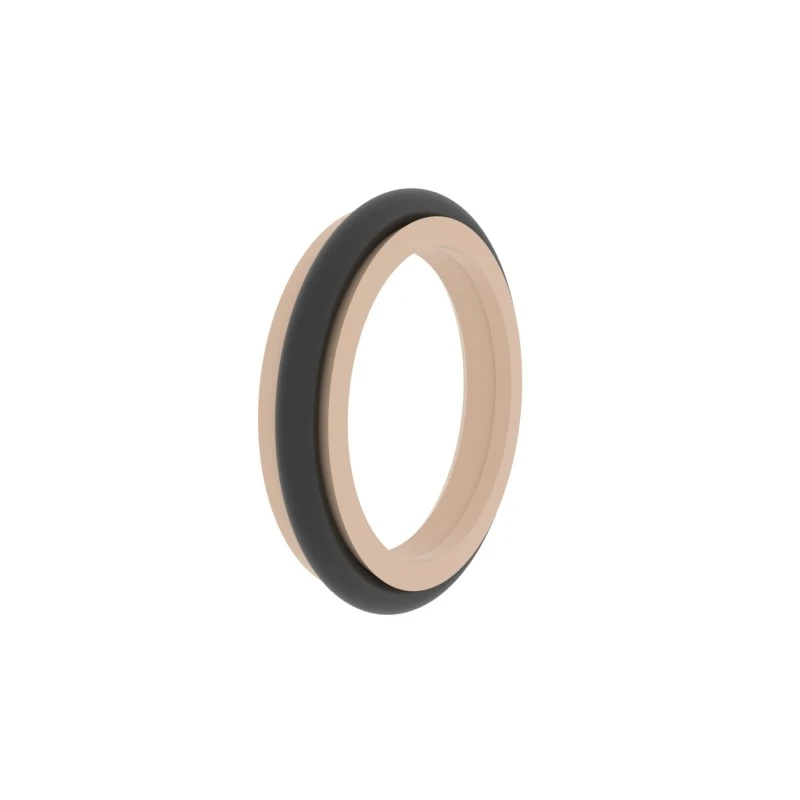

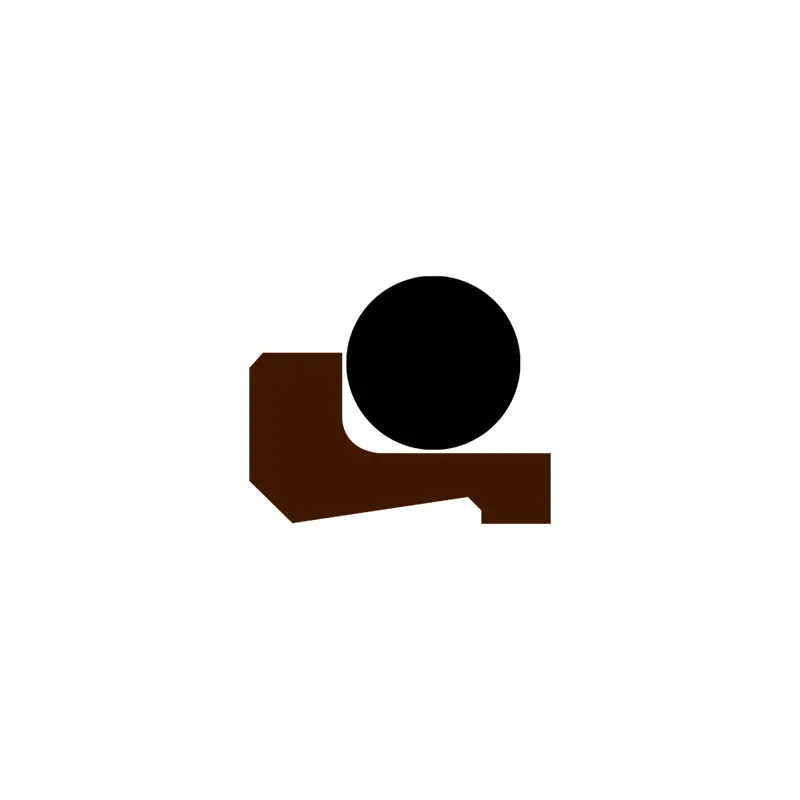

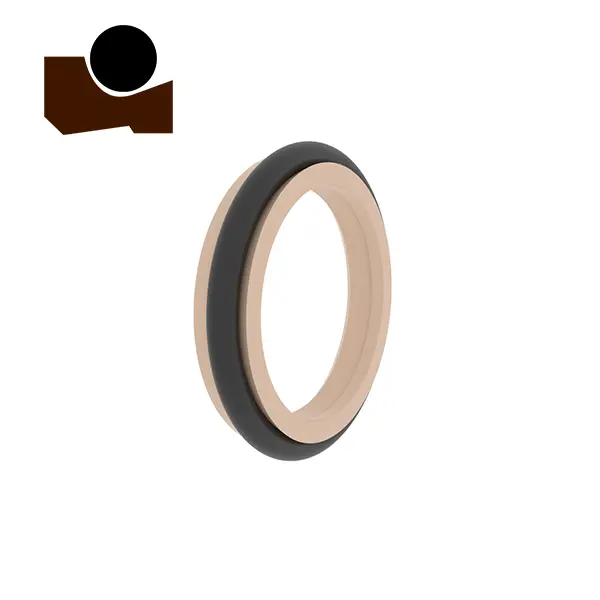

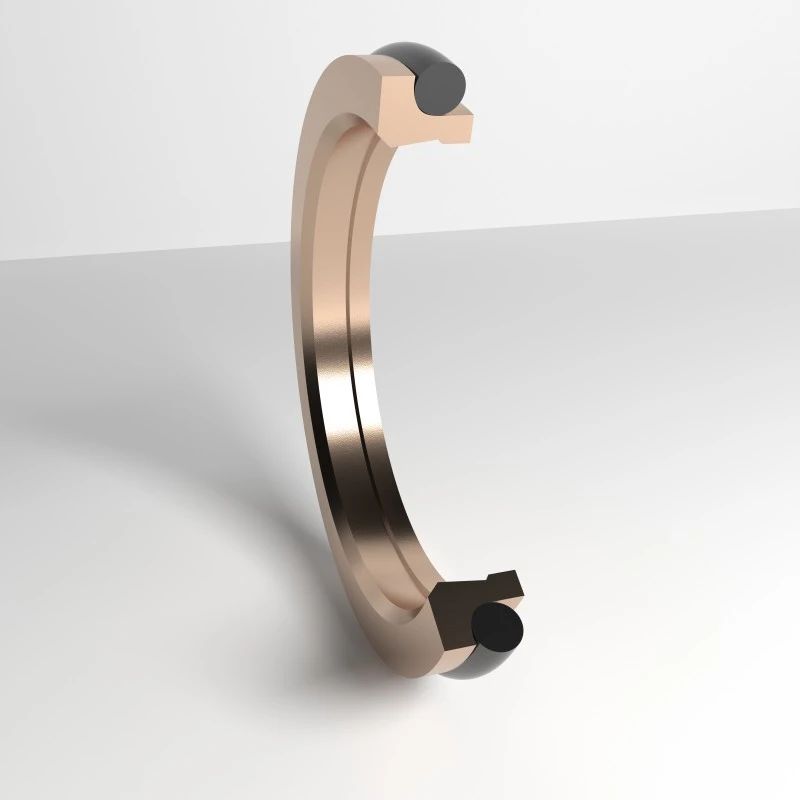

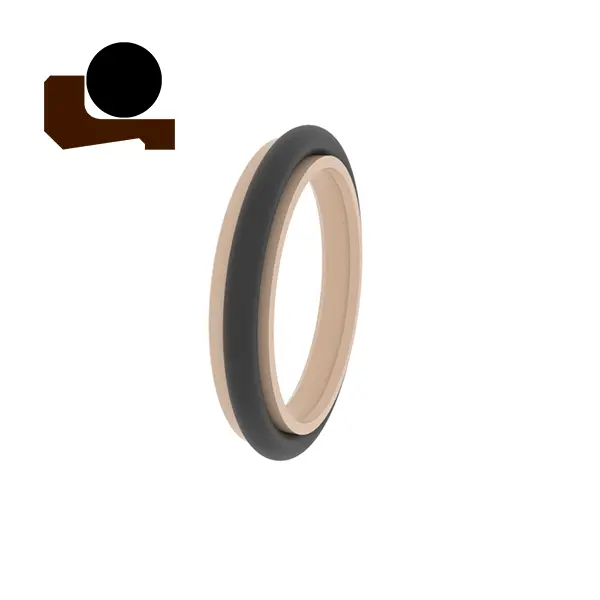

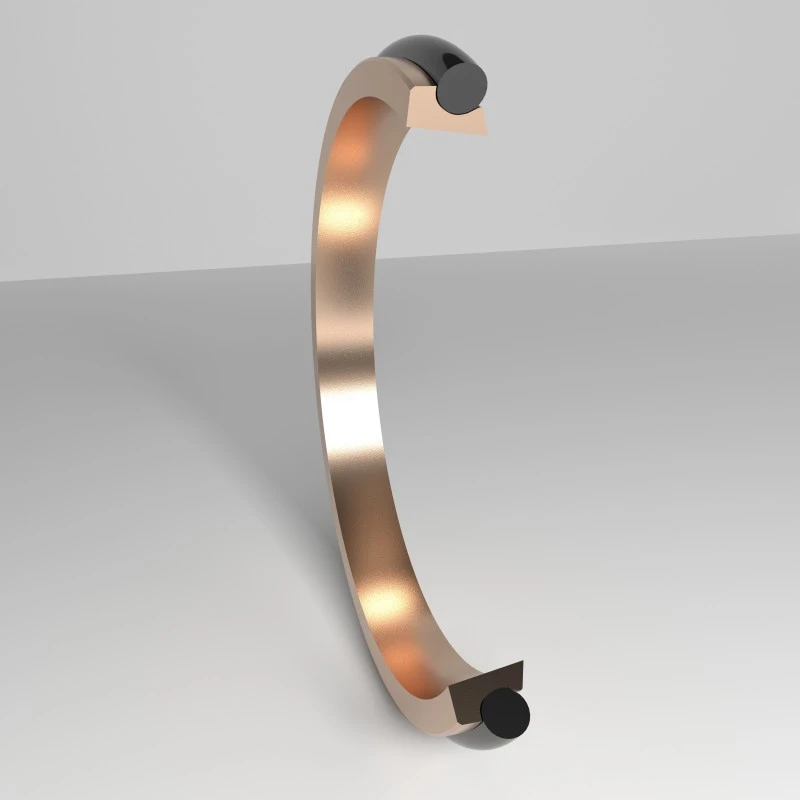

RCA115
Megrendelésméret
Φd ...... külső átmérőjű
Φd1 ...... külső átmérőjű
Φd ...... belső átmérőjű
L ...... Groove szélessége
| Felszíni befejezés | R TMAX (μM) | RA (μM) |
| Csúszó felület megfelelő gumi/poliuretán tömítések Csúszó felület megfelelő PTFE tömítések | ≤2,5 ≤2 | ≤0,1-0.5 ≤0,05-0.3 |
| Horony alsó Horony oldal | ≤6,3 ≤15 | ≤1,6 ≤3 |
| TP profiltámogatási hosszúság arány | 50%-95% |
|
| Tolerancia | |
| Φd1 h11 | L <10 mm +0,2 |
| Φd H11 | L ＞ 10 mm +0,3 |
Rendelési példa
Modell: RCA115
Groove Méret/Teljes portömítés magassága: 100x108.8x6
Anyag: PTFE3+NBR
Pecsét típusa: RCA115, RCA118
Fő alkalmazás: vegyszeripar, élelmiszeripar és szervo szelepek
Előnyök: alacsony súrlódási együttható, nincs kúszó, kis telepítési hely, hosszú kopásálló élettartam, valamint kiváló beállítási és pozicionálási képességek a munka során.
Anyag: tetrafluor -etilén, nitrilgumi vagy fluor gumi
| Pecséteti groove példákat | Az alábbiakban a szokásos horonyméretek (a mérettartományon belül bármilyen méretű portömítés előállítható) | |||||||
 |
RCA115
|
Φd | Φd | L | D1 | a | O-gyűrű | |
| 6-11.9 |
Φd+4,8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
Φd+6,8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|

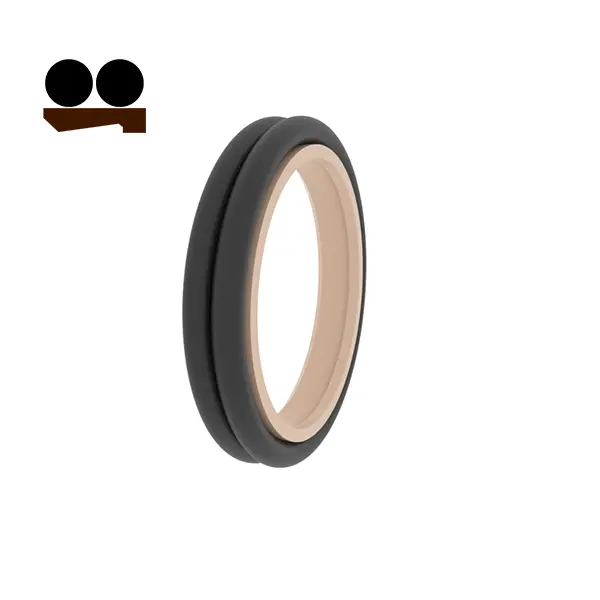

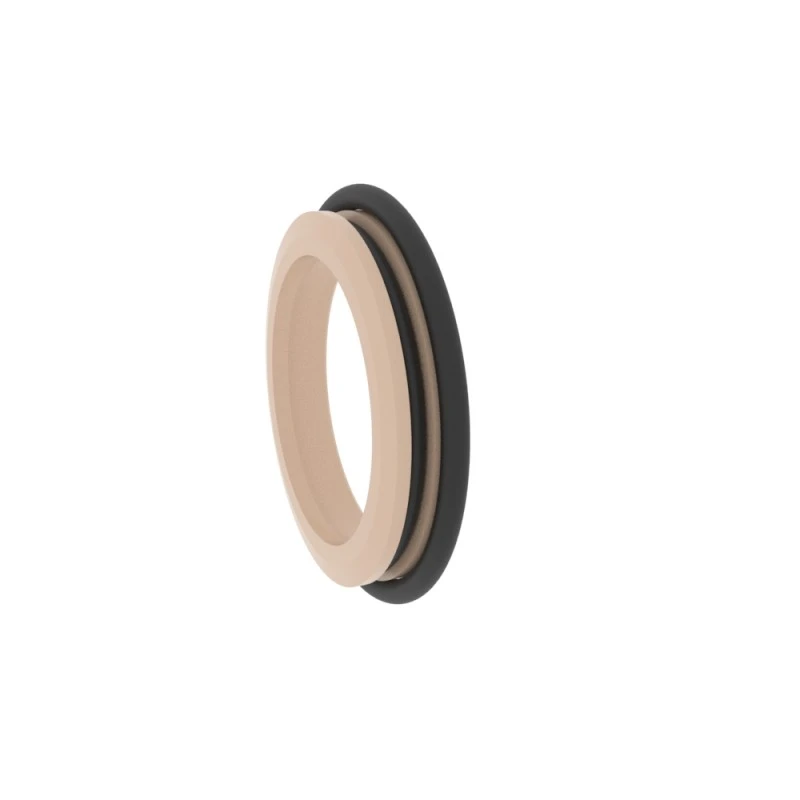

RCA116
|
65-250.9 | Φd+8,8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | Φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | Φd+16,0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | Φd+20,0 | 12.0 | D+2,5 | 5 | 8.40 | |||
