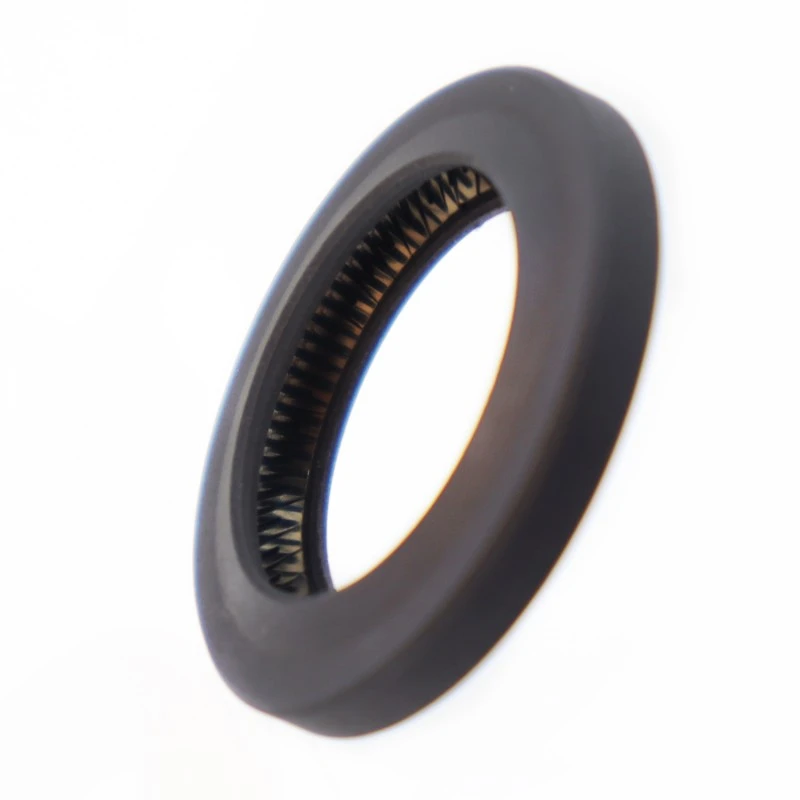

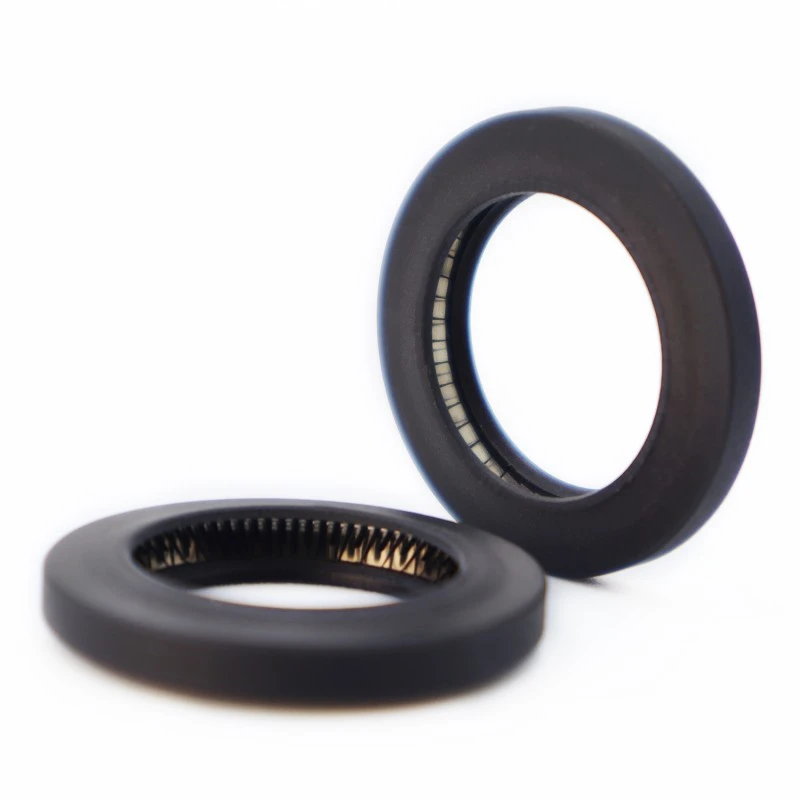

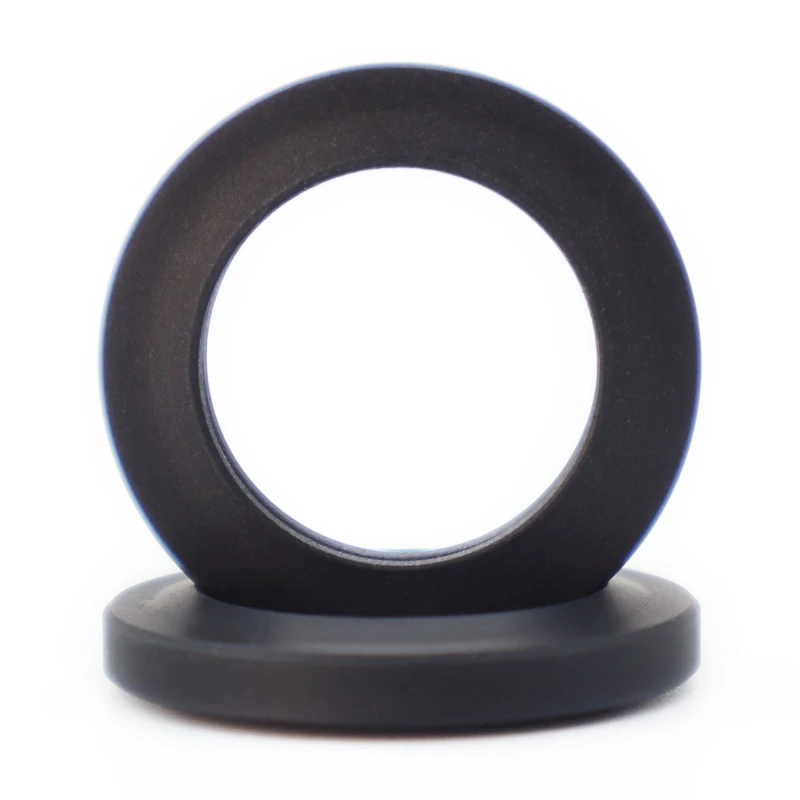

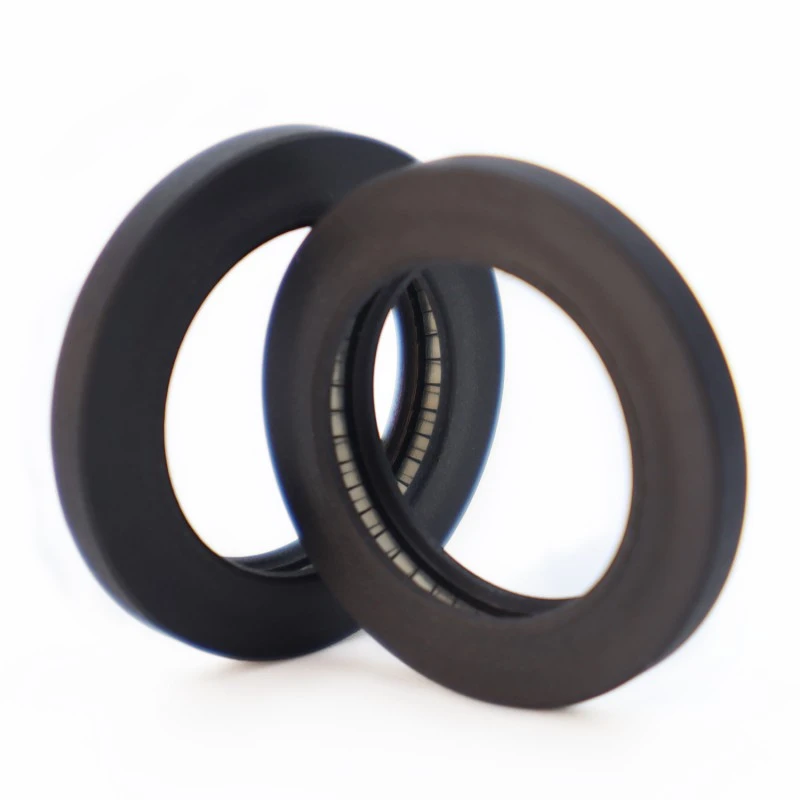

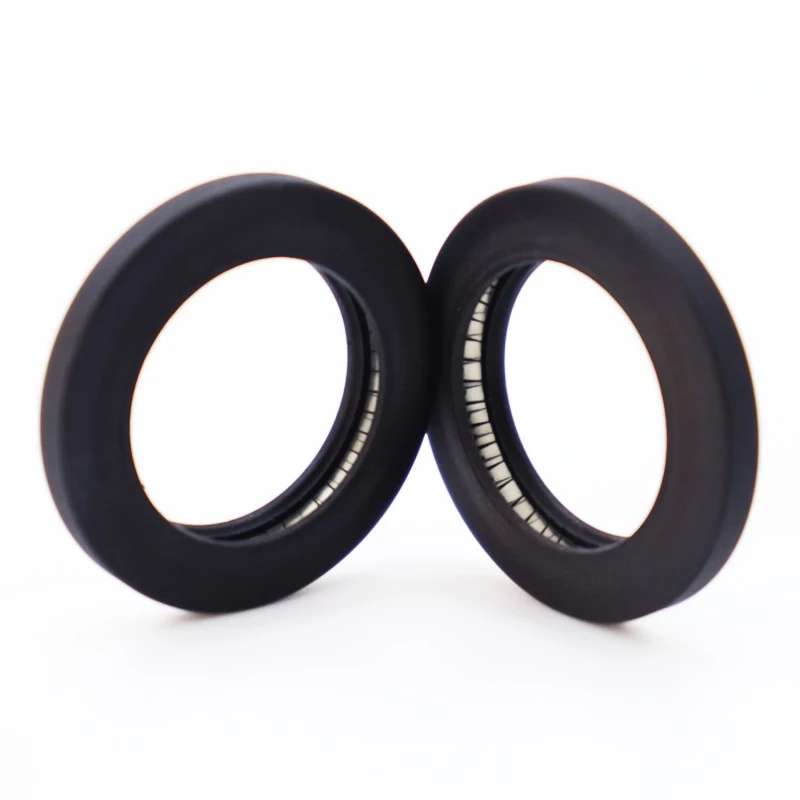

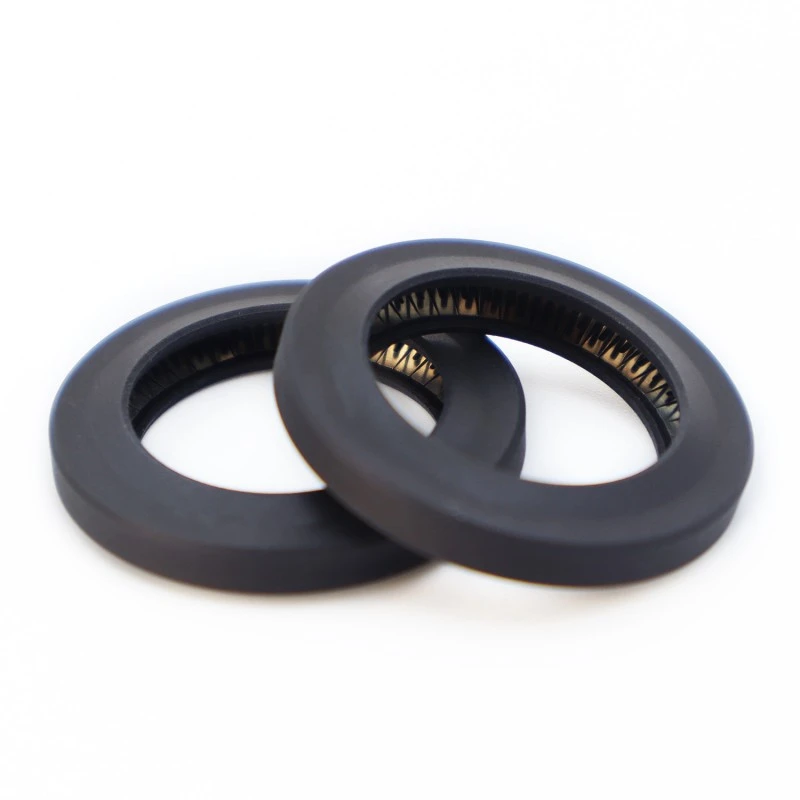

Az RC2876 tömítés rozsdamentes acél rugóból és nagy teljesítményű műanyagból áll. A rozsdamentes acél rugó lehet V-alakú vagy O-alakú rugó. Az RC2876-B használatakor a megfelelő elasztomer anyagot kell kiválasztani.
Alkalmazható működési feltételek (szélsőséges értékeknek nem szabad egyidejűleg előfordulniuk)
|
Nyomás (MPa) |
Sebesség (m/s) |
Hőmérséklet (°C) |
Közepes |
||
|
RC2876 |
RC2876-B |
- |
RC2876 |
RC2876-B |
Minden folyadék, vegyszer és gáz |
|
<40 |
<80 |
-200~+250 |
-35~+250 |
||
Anyag kiválasztása
1. A kísérő O-gyűrű anyagok a következők közül választhatók: R01 Nitrilkaucsuk (NBR), R02 Fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyagok: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 stb.
3. A rozsdamentes acél rugók az O alakú rugók és a V alakú rugók közül választhatók.
Rendelési példa
RC2876-40-PTFE4+V: A belső nyomóhorony külső átmérője 40, a tömítőgyűrű anyaga PTFE4, a rugó V alakú rugó.
RC2876-B-40-PTFE4+R02: A belső nyomóhorony külső átmérője 40, a tömítőgyűrű anyaga PTFE4, a hozzáillő O-gyűrű fluorgumiból készült.
Megjegyzés: Ha kiterjesztett tartományra van szükség, használja a sorozatszámot.
Specifikációs táblázat (A paramétertartományon belül minden specifikáció elérhető)
|
Sorozatszám |
Sorozatszám |
Szabványos tartomány DH11 |
Kiterjesztett hatókör DH11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Lekerekített sarkok Rmax |
|
RC2876-0 |
RC2876-B-0 |
10~13,9 |
10-40 |
1.45 |
2.4 |
0.4 |
|
RC2876-1 |
RC2876-B-1 |
14~24,9 |
13-200 |
2.25 |
3.6 |
0.4 |
|
RC2876-2 |
RC2876-B-2 |
25~45,9 |
18-400 |
3.1 |
4.8 |
0.6 |
|
RC2876-3 |
RC2876-B-3 |
46~124,9 |
28-700 |
4.7 |
7.1 |
0.8 |
|
RC2876-4 |
RC2876-B-4 |
125~999,9 |
45-1000 |
6.1 |
9.5 |
0.8 |
|
RC2876-5 |
RC2876-B-5 |
≥1000 |
≥100 |
9.5 |
15.0 |
0.8 |
