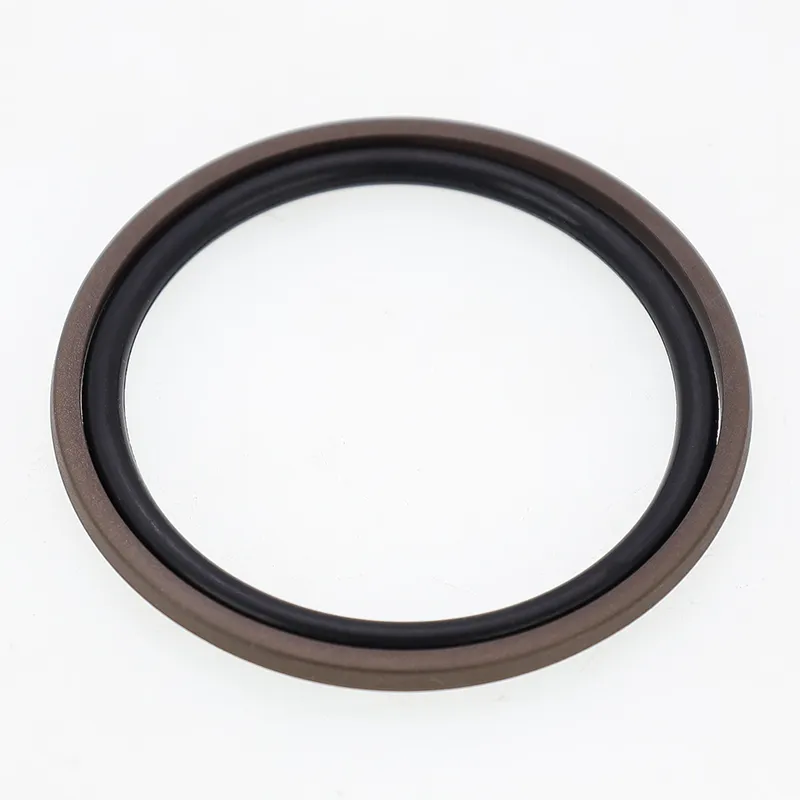

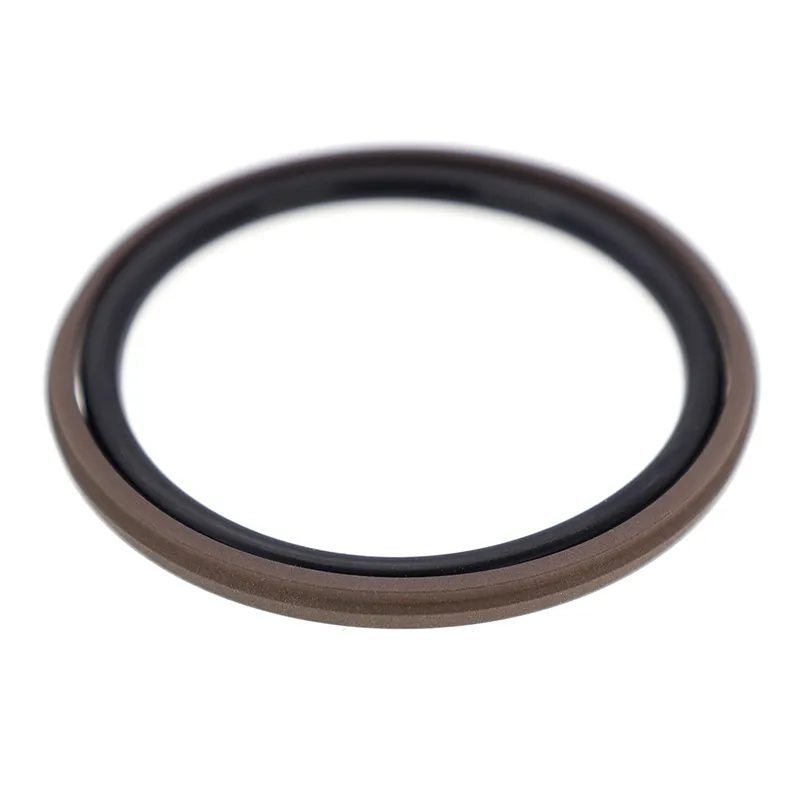

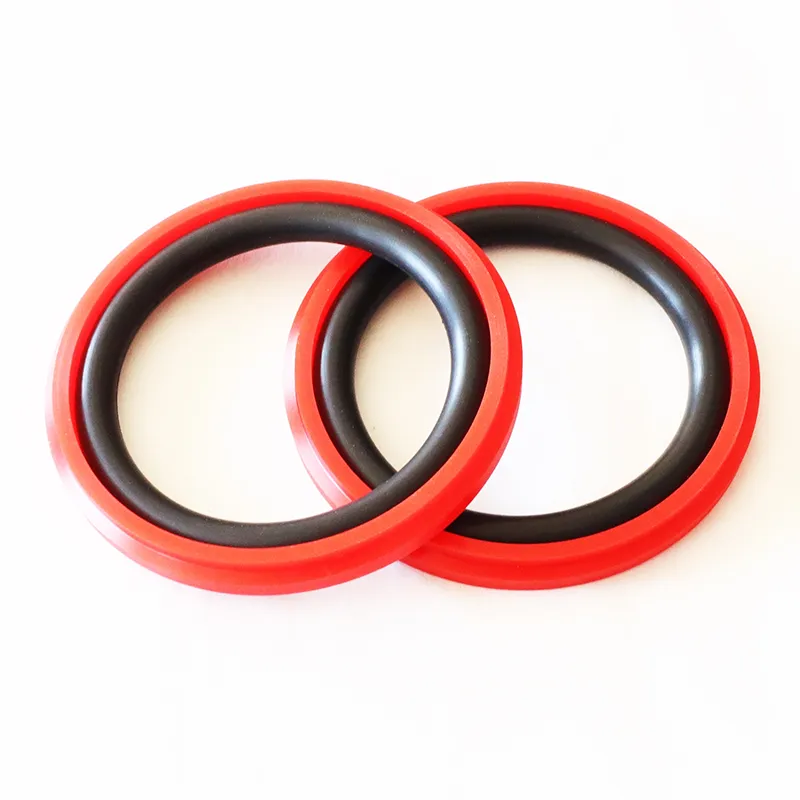

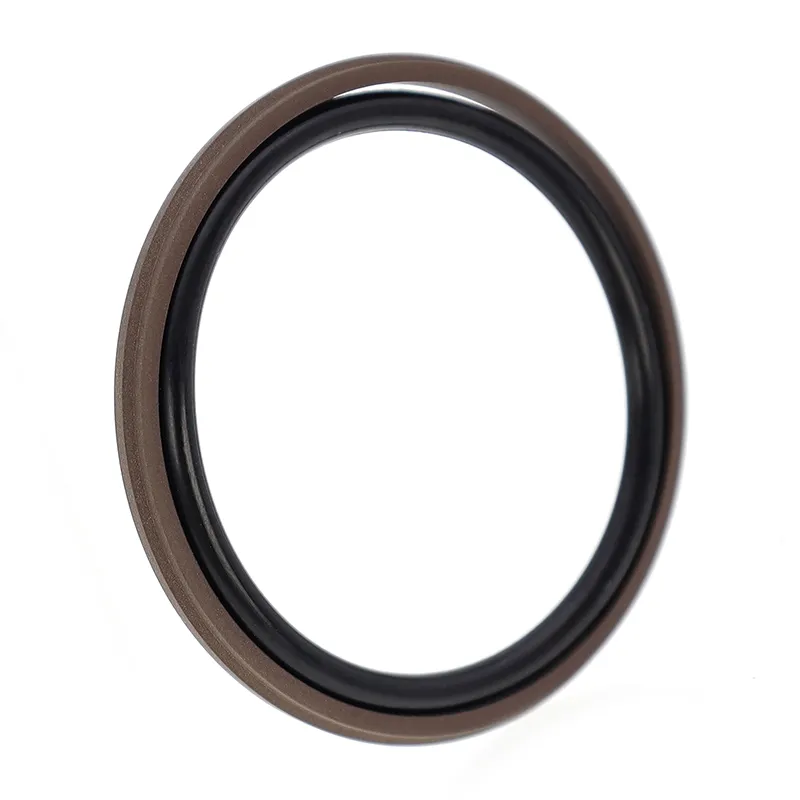

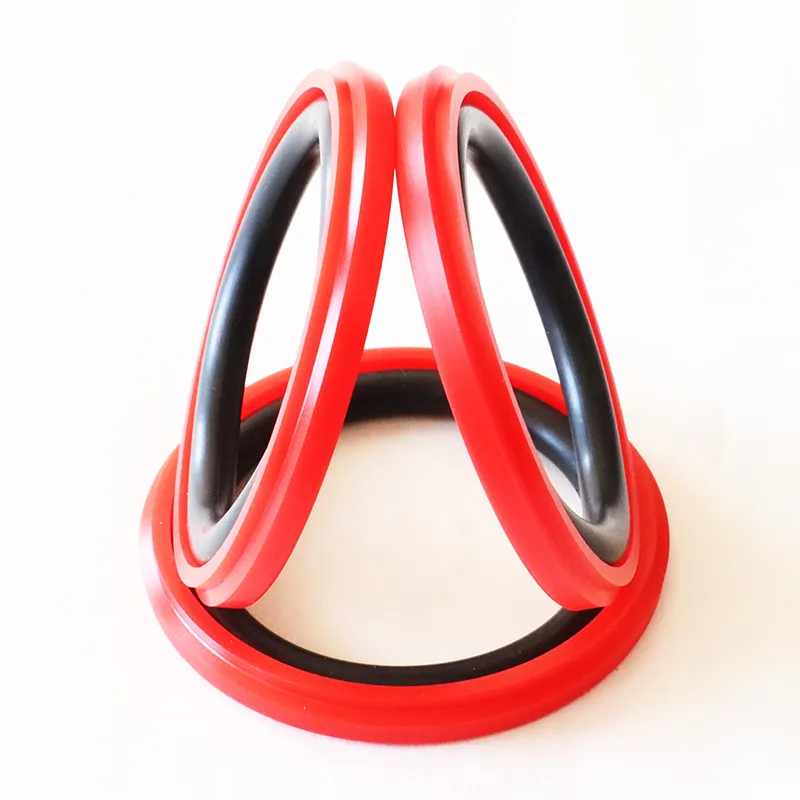

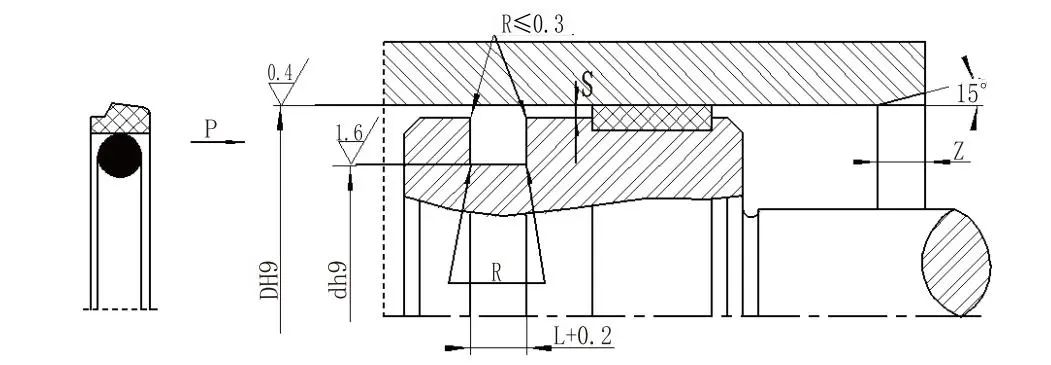

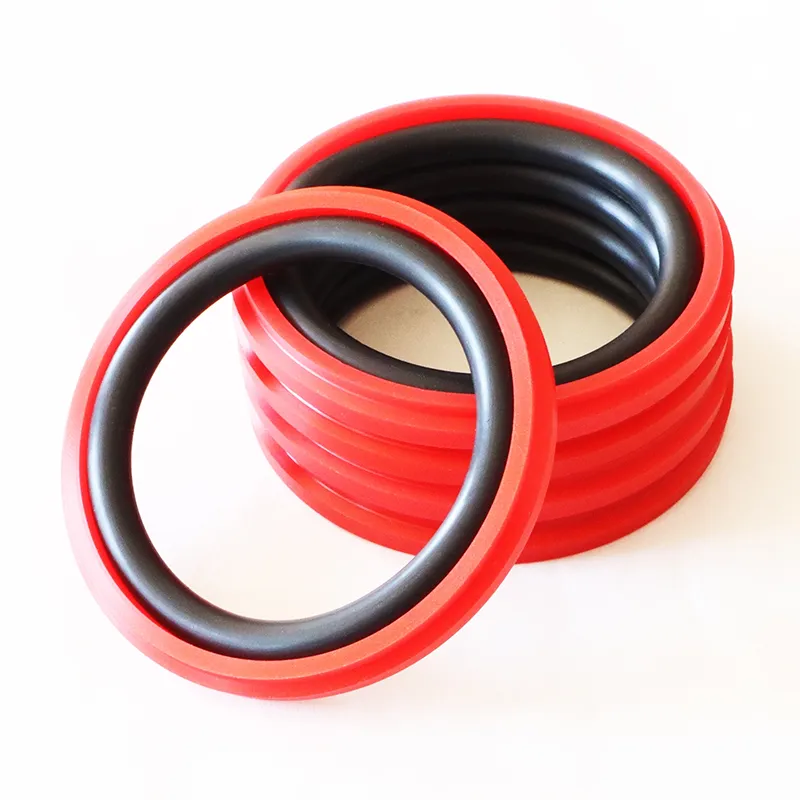

A dugattyús lépcsős tömítés egy PTFE-vel töltött lépcsős tömítőgyűrűből és egy O-gyűrűből áll, amely alkalmas egyirányú nyomástömítésre dugattyús hidraulikus alkalmazásokban. Az O-gyűrű radiális erőt biztosít és kompenzálja a tömítőgyűrű kopását. Általában vezetőgyűrűvel együtt használják. A 30 mm-nél kisebb átmérőjű hengereknél osztott (nyitott) horony kialakítást kell használni.
1. Alacsony súrlódás, alacsony indulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, és nincs kúszás;
2. Rendkívül stabil nyomás nyomás alatt és zord körülmények között;
3. Hosszú élettartam, alkalmas olajmentes kenésre;
4. Alacsony viszkozitású közegek, például víz tömítésére alkalmas.
|
Nyomás Mpa |
Hőmérséklet ℃ |
Sebesség m/s |
Közepes |
|
≤60 |
-35~+100 (O-gyűrű NBR) |
≤6 |
Ásványi alapú hidraulikaolaj, égésgátló folyadék (HFA/HFB), víz stb. |
|
-20~+200 (O-gyűrű FKM) |
1. Elérhető O-gyűrű anyagok: R01 Nitril-butadién gumi (NBR), R02 Fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag: PTFE3; egyéb rendelkezésre álló anyagok közé tartozik a PTFE2, PTFE4 és a PU.
Rendelési modell: RC61-40x29x4,2-PTFE3-R01; Rendelési modell: RC61-B-40x29x4,2-PTFE3-R02
RC61 - Glyd Ring; RC61-B - Furattömítés; DxdxL - Anyagkód
