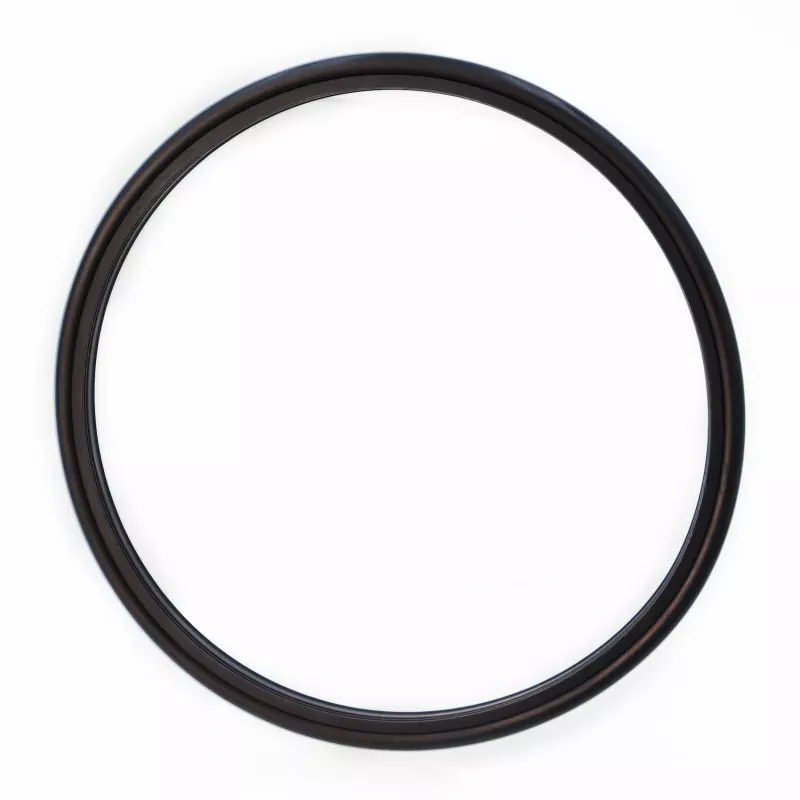

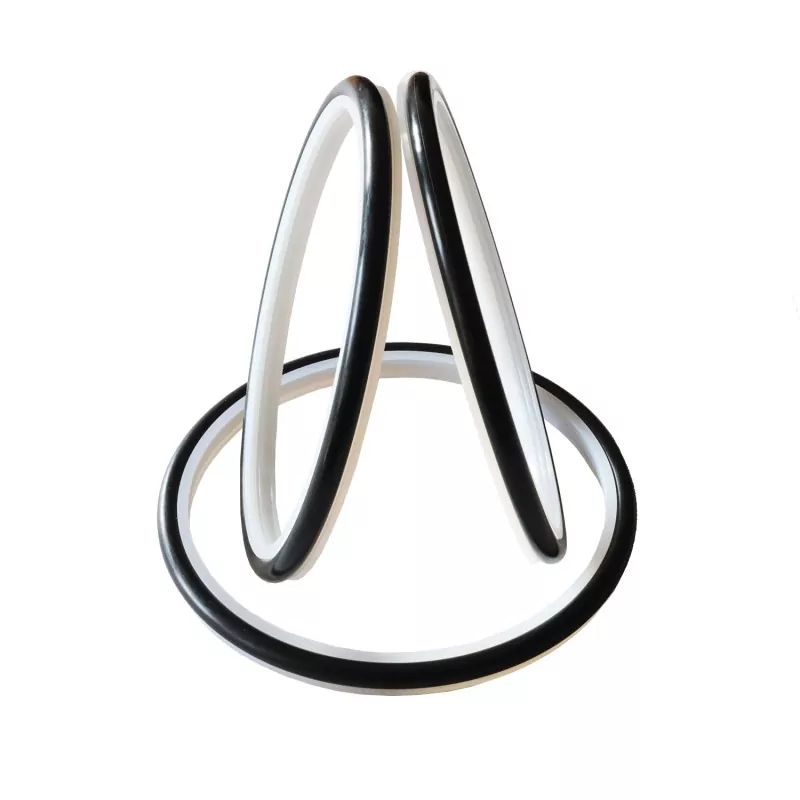

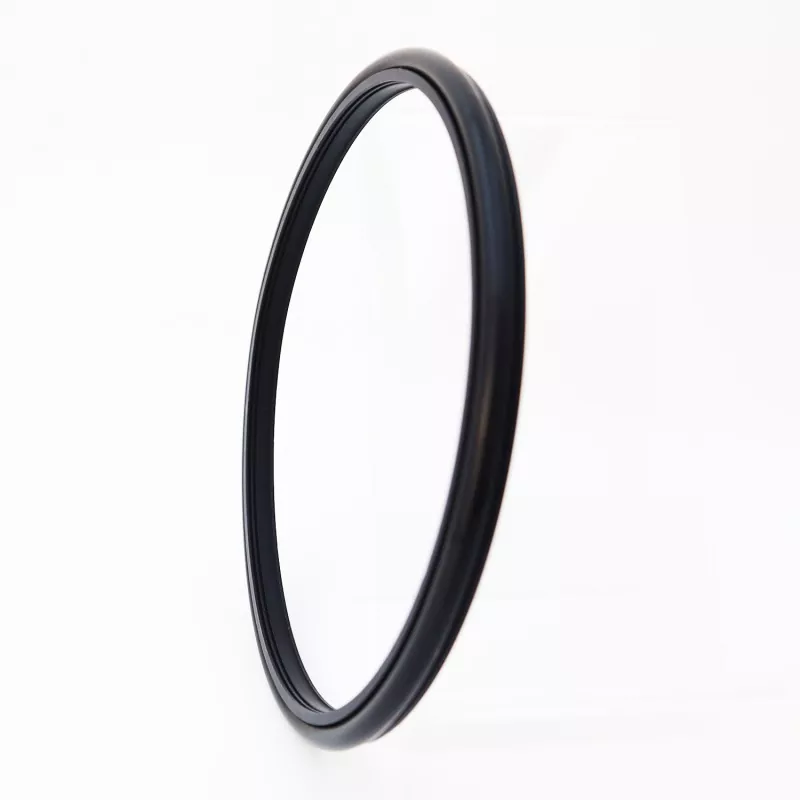

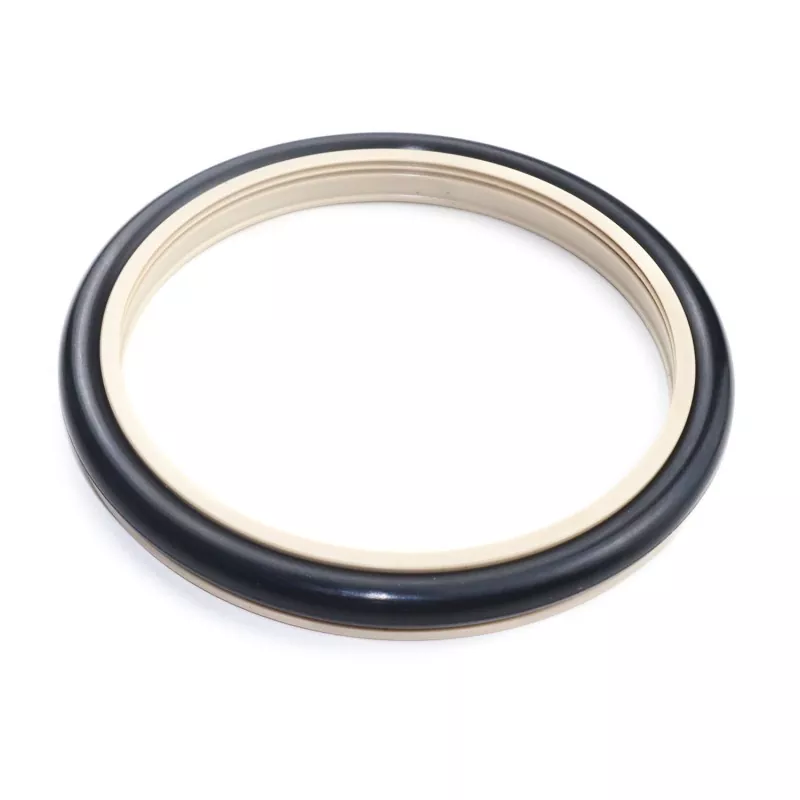

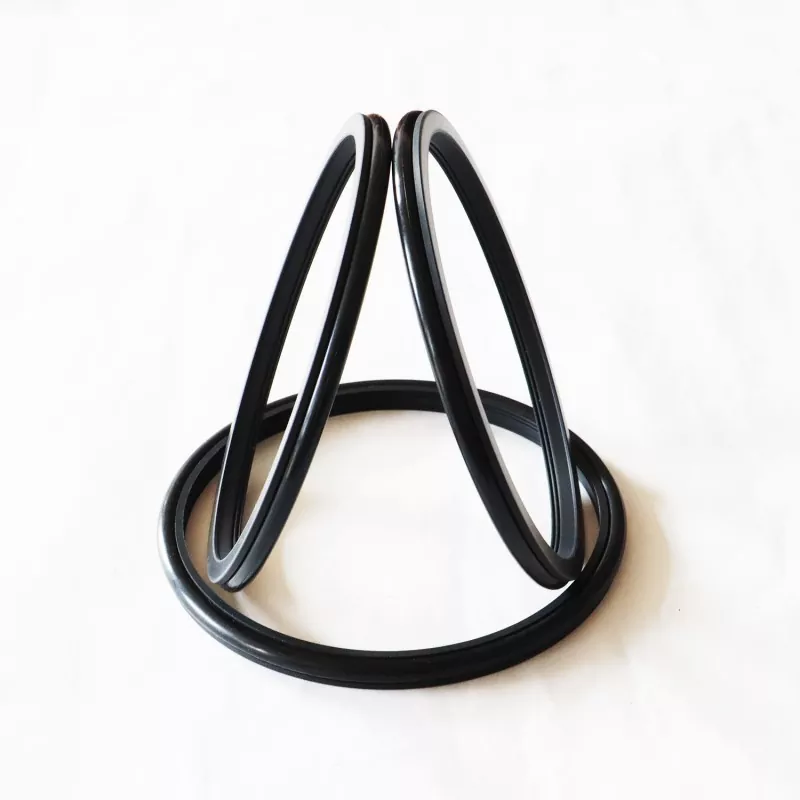

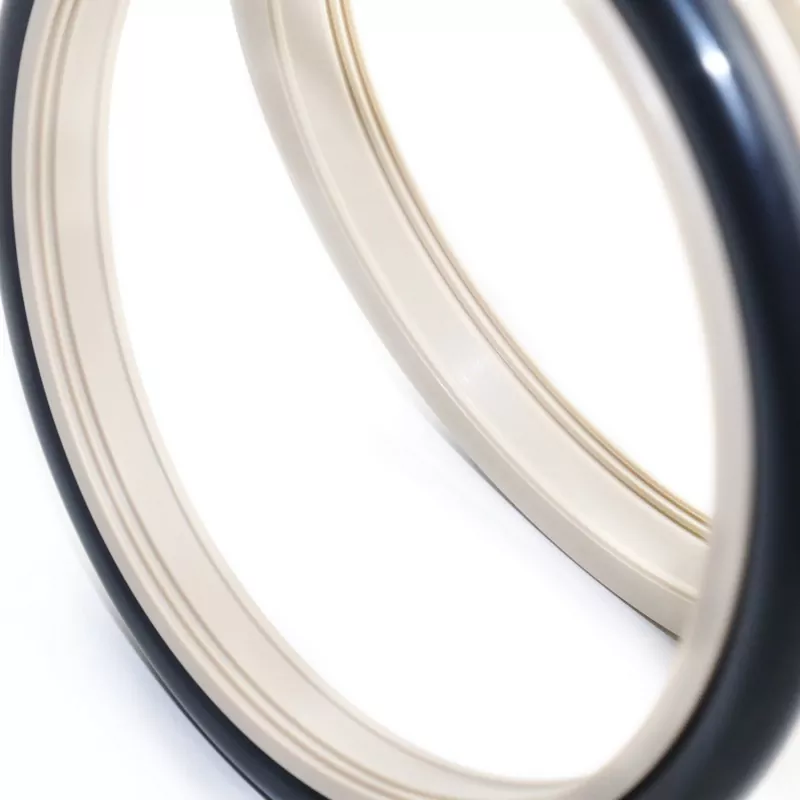

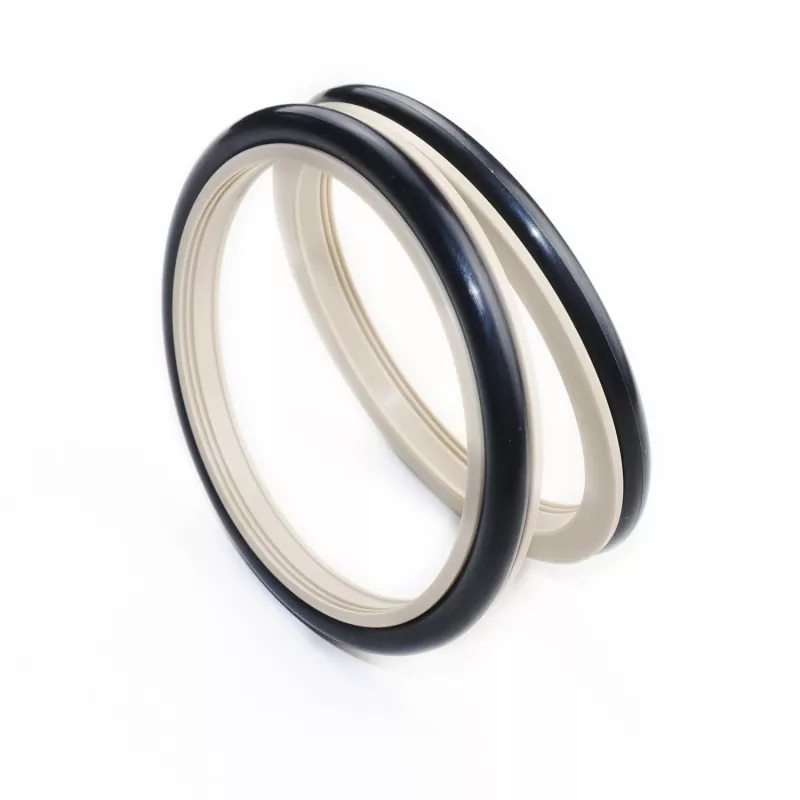

A dugattyúrudak (tengelyek) megerősített fogazott kompozit tömítése (cement iszapos tömítés) egy speciálisan kialakított, nagy teljesítményű műszaki műanyagból készült fogazott tömítőgyűrűből és egy gumi O-gyűrűből áll; alkalmas egyirányú tömítésre hidraulikus dugattyús és rotációs alkalmazásokban. Elsősorban dugattyús szivattyúkban, iszapszivattyúkban, csavaros fúrószerszámokban, fúrótornyokban, olajkutató berendezésekben, betonkeverő üzemekben és egyebekben használják.
A legfontosabb jellemzők közé tartozik a hosszú élettartam, az alacsony súrlódás, a kiváló tömítési teljesítmény, a kompakt kialakítás, valamint a könnyű telepítés, használat és karbantartás. A tömítőajak profiljának és vastagságának optimalizált kialakítása hatékony tömítést biztosít még akkor is, ha kemény közegnek, például cementiszapnak van kitéve.
Iszapszerű közeggel való használat esetén ajánlatos kenőzsírt fecskendezni a két (vagy több) tömítési szakasz közé.
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Közepes |
|
|
Oda-vissza mozgás |
Forgó mozgás |
|||
|
≤100 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
≤2 |
Víz, iszap, kőolaj, hidraulika olaj, emulzió |
|
-20 - +200 (FKM O-gyűrűvel) |
||||
1. A kompatibilis O-gyűrű anyagok a következők: R01 nitrilkaucsuk (NBR), R02 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE4; egyéb rendelkezésre álló anyagok közé tartozik a PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 stb.
Rendelési modell: RC2061-80*91.7*7.6-PTFE4-R01 (Modell - Tengelyátmérő * Horony átmérője * Horony szélessége - Anyagkód)
A megadott paramétertartományon belüli méretek állnak rendelkezésre.
|

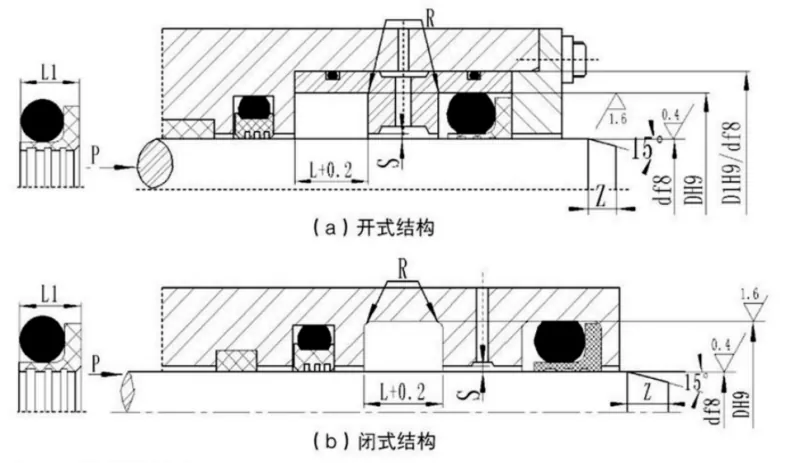

Tengely átmérő tartomány Szabványos típus d f8 RC2061 |
Tengely átmérő tartomány Nagy teherbírású d f8 RC2061-Z |
Horony átmérője D H9 |
Horony szélessége L+0,2 |
Tömítés szélessége L1 |
Saroksugár Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű keresztmetszet átmérője |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107,9 |
16~38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108~670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Megjegyzés: 1. ≤30 mm-es tengelyátmérőnél nyitott hornyos kialakítás javasolt.
2. Forgó tömítési alkalmazásoknál a forgó tengely felületi keménységének HRC ≥58-nak kell lennie.
3. 30 MPa-t meghaladó nyomás esetén az extrudálási résnél H8/f8 illesztés javasolt.
