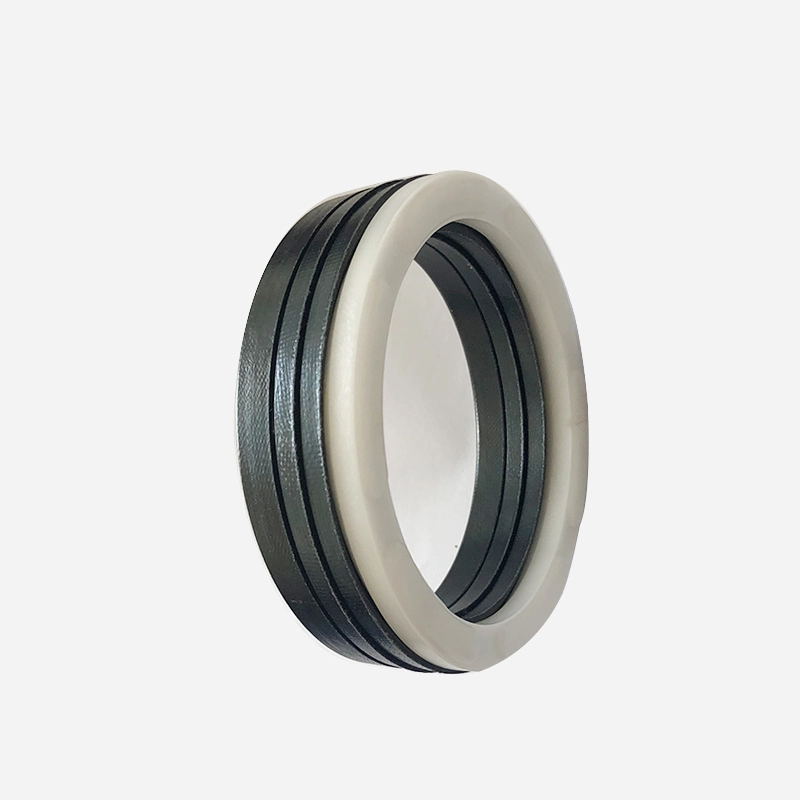

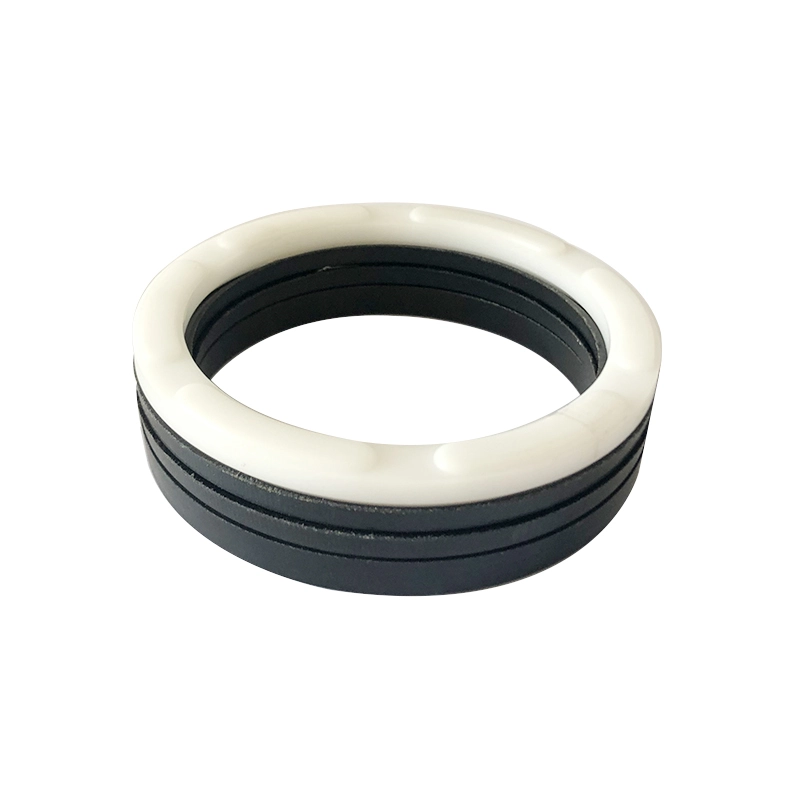

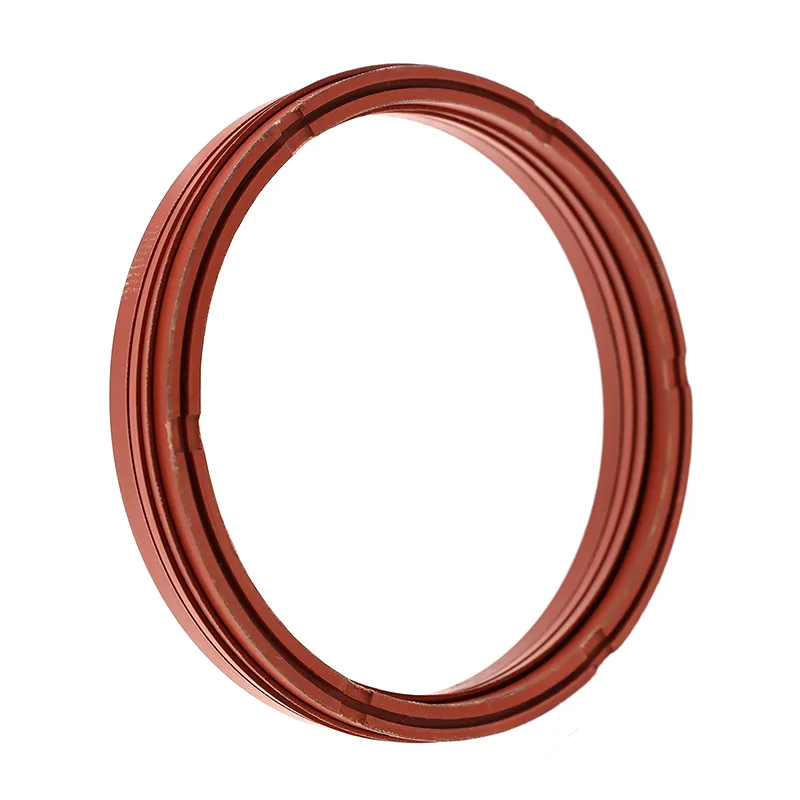

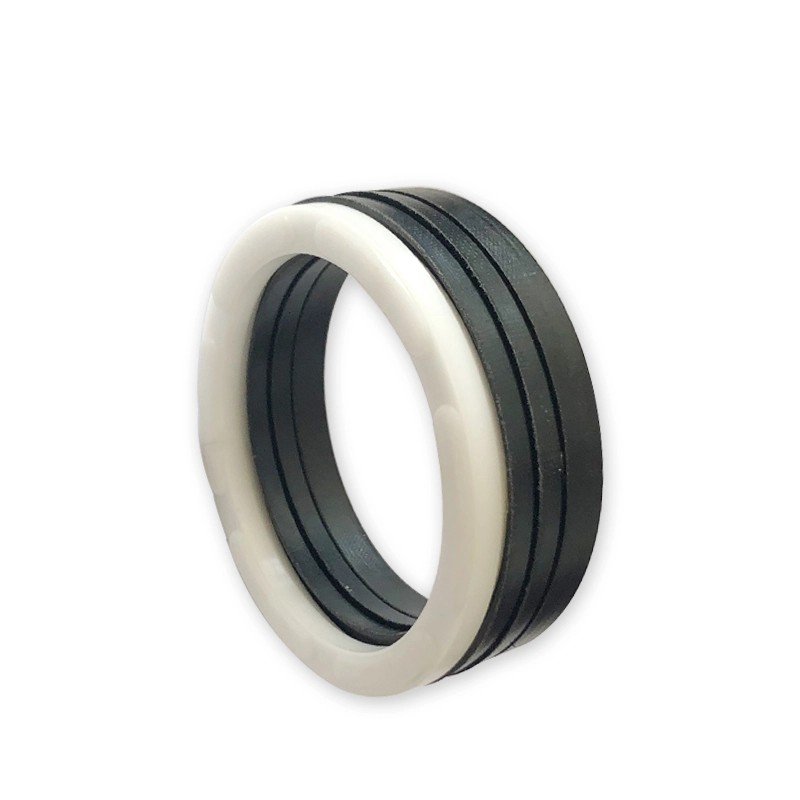

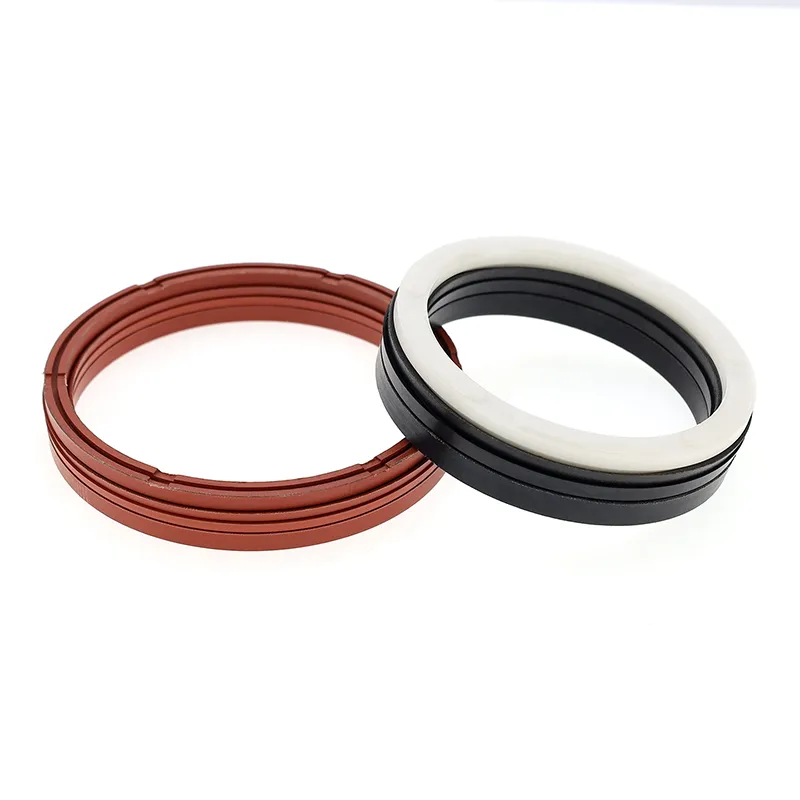

A Heavy-Duty V-Set Seal egy V-alakú tömítőgyűrű készletből, egy nyomógyűrűből és egy tartógyűrűből áll. Alkalmas egyirányú nyomástömítésre dugattyús hidraulikus alkalmazásokban. A szerelés során a tömítőanyaggal kompatibilis zsírt kell alkalmazni. Nem szerelhető beépített (zárt) házakba. Közepes és nagy terhelésű alkalmazások dugattyútömítésére tervezték.
1. Anyagok széles választéka áll rendelkezésre, amelyek lehetővé teszik az optimális beállítást a különféle alkalmazásokhoz.
2. Alkalmas zord üzemi körülmények között történő használatra, gyakorlatilag minden közeghez és igényes körülményekhez alkalmazkodik.
3. Hosszú élettartam, alkalmas olajmentes kenésre (megfelelő anyagválasztás mellett).
4. Állítható tömítési teljesítmény: a tengelyirányú méret V-gyűrűk hozzáadásával vagy eltávolításával állítható.
5. Hatékony még gyenge tömítőfelületi minőség esetén is.
|
Nyomás Mpa |
Hőmérséklet ℃ |
Sebesség m/s |
Közepes |
|||
|
≤60 |
-30 ~ + 100 (nitril gumi vagy nitril szövet gumi) |
-20~+200 (fluorgumi vagy fluorgumi kendő) |
-100~+260 (PTFE) |
≤0,5 (gumi vagy szövettel erősített gumi) |
≤15 (PTFE) |
Szinte minden hordozó (a megfelelő anyagkombináció kiválasztása) |
1. Nyomógyűrű anyaga: PTFE, nitril szövet, fluorgumi szövet, nejlon, polioximetilén
2. V-gyűrű anyagai: PTFE, nitril gumi, nitril szövet, fluorgumi, fluorgumi szövet
3. A támasztógyűrű anyagai: nitril szövet, fluorgumi szövet, nejlon, polioximetilén, PTFE
|
modell |
Anyagok |
Alkalmazható tartomány |
Tömítés |
|
RCEK-A |
V-gyűrű: NBR kendő, nyomógyűrű, tartógyűrű: NBR kendő/PA/POM/PTFE |
Normál hőmérséklet, magas nyomás |
Jó |
|
RCEK-B |
V-gyűrű: FKM kendő, nyomógyűrű, tartógyűrű: FKM kendő/PTFE |
Magas hőmérséklet, nagy nyomás |
Jó |
|
RCEK-C |
V-gyűrű: NBR, nyomógyűrű, tartógyűrű: NBR kendő/PA/POM/PTFE |
Normál hőmérséklet, közepes és alacsony nyomás |
Kiváló |
|
RCEK-D |
V-gyűrű: FKM, nyomógyűrű, tartógyűrű: FKM ruha/PTFE |
Magas hőmérséklet, közepes és alacsony nyomás |
Kiváló |
|
RCEK-E |
V-gyűrű: NBR és NBR kendő kombináció, nyomógyűrű, tartógyűrű: NBR ruha/PA/POM/PTFE |
Normál hőmérséklet, közepes és magas nyomás |
Kiváló |
|
RCEK-F |
V-gyűrű: FKM és FKM kendő kombináció, nyomógyűrű, tartógyűrű: FKM ruha/PTFE |
Magas hőmérséklet, közepes és magas nyomás |
Kiváló |
|
RCEK-G |
V-gyűrű, nyomógyűrű, tartógyűrű: PTFE1/PTFE2/PTFE3/PTFE4 |
Magas hőmérsékletű és nagynyomású korrozív közeg |
Igazságos |
|
RCEK-H |
V-gyűrű: PU, nyomógyűrű, tartógyűrű: PU/PA/POM/PTFE |
Normál hőmérséklet, közepes és magas nyomás |
Kiváló |
|

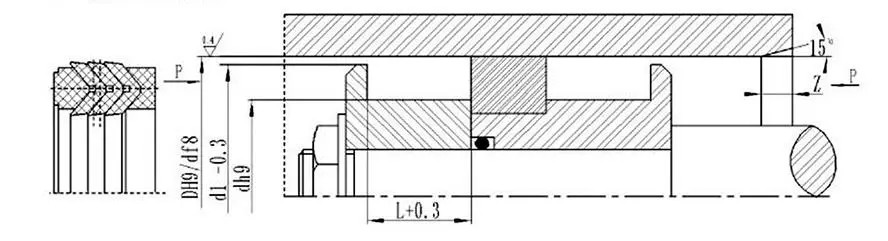

Rendelési modell RCEK-A-120×95x25,3 Modell-henger átmérő x horony alsó átmérője x horony szélessége |
|||
