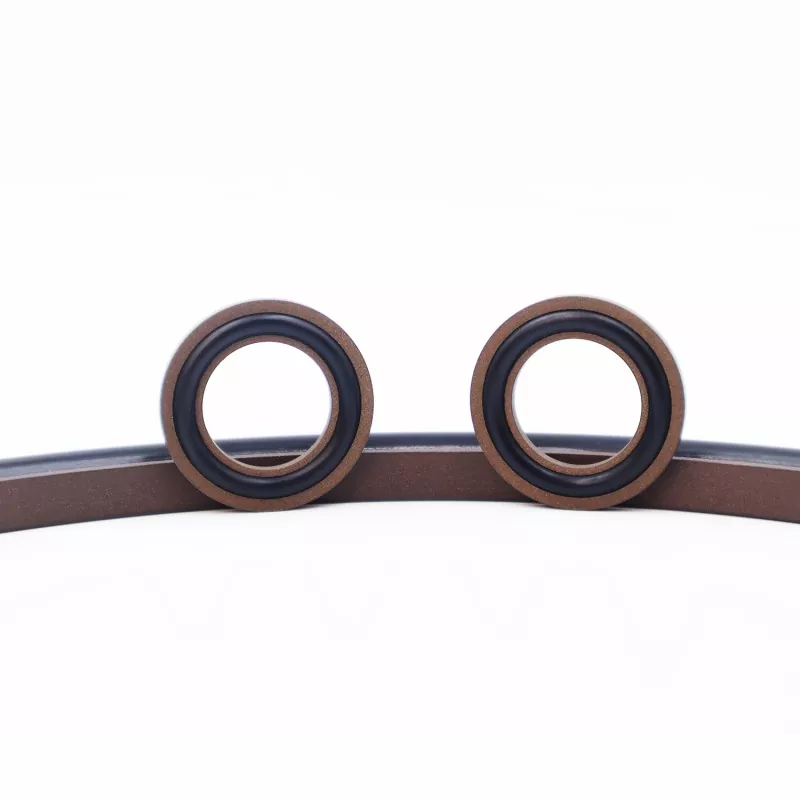

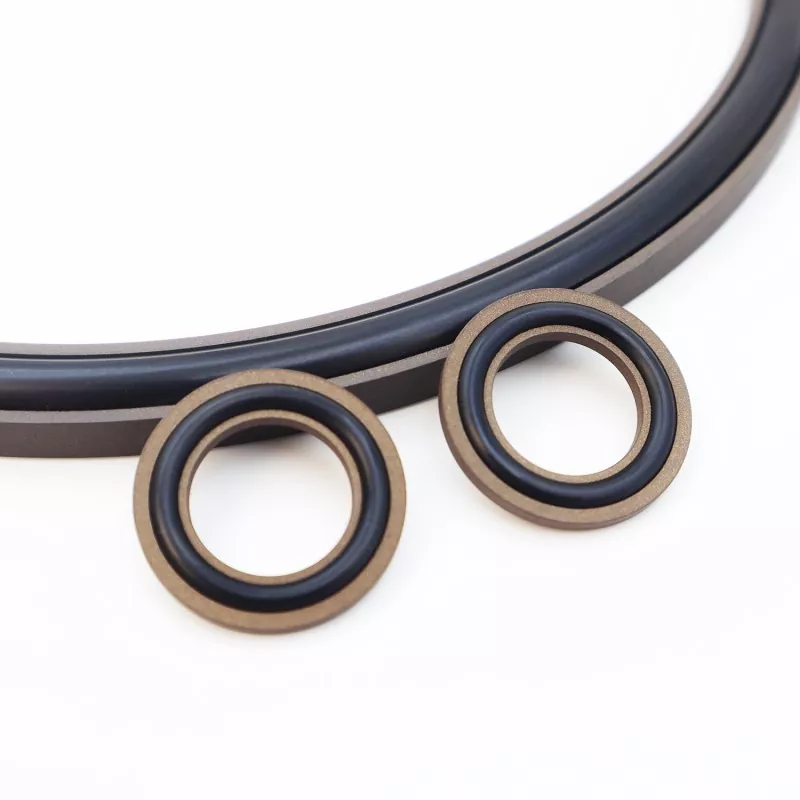

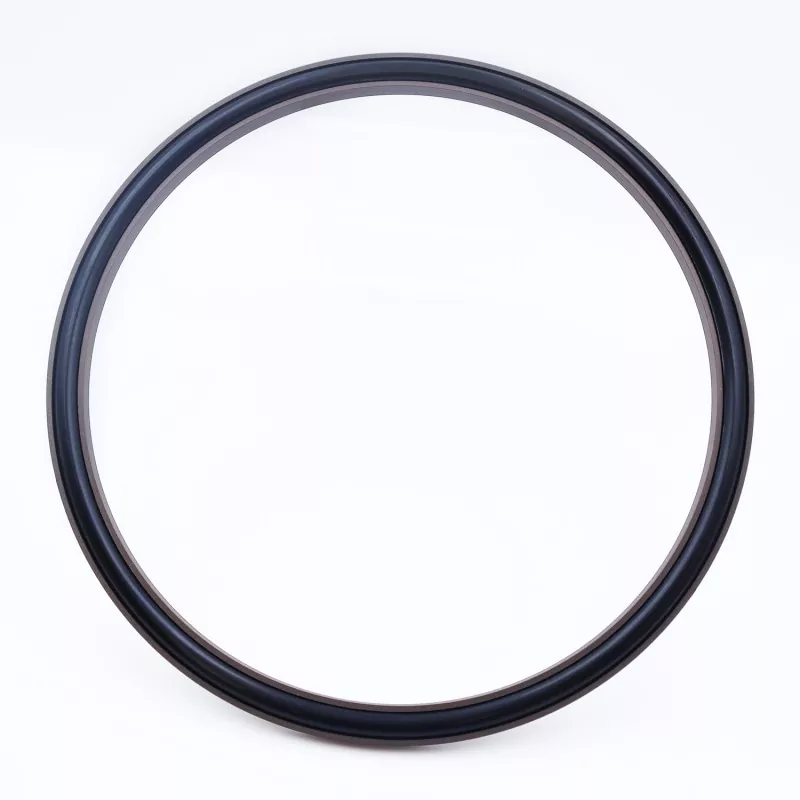

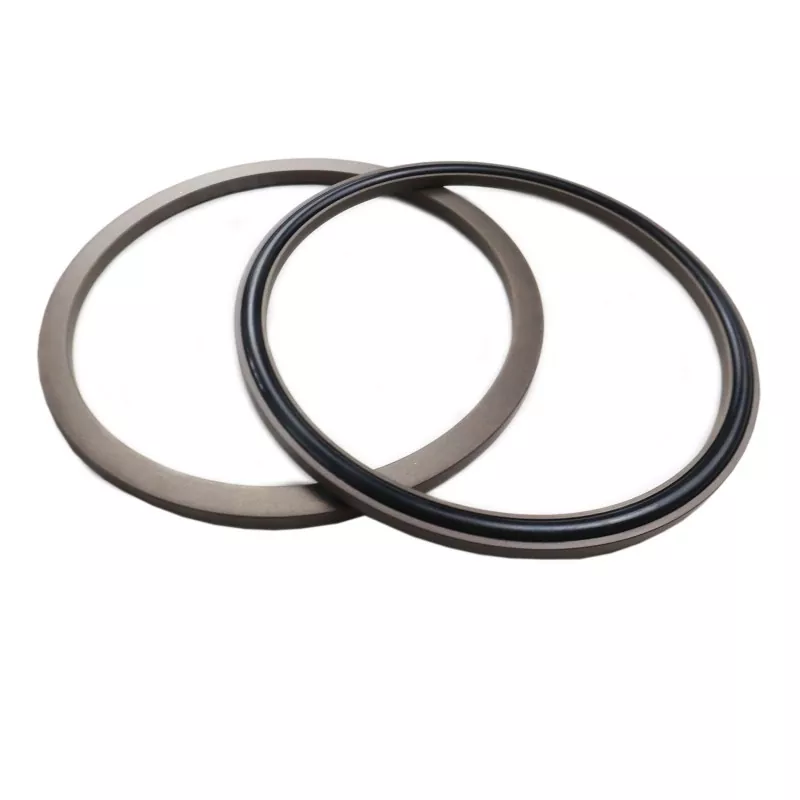

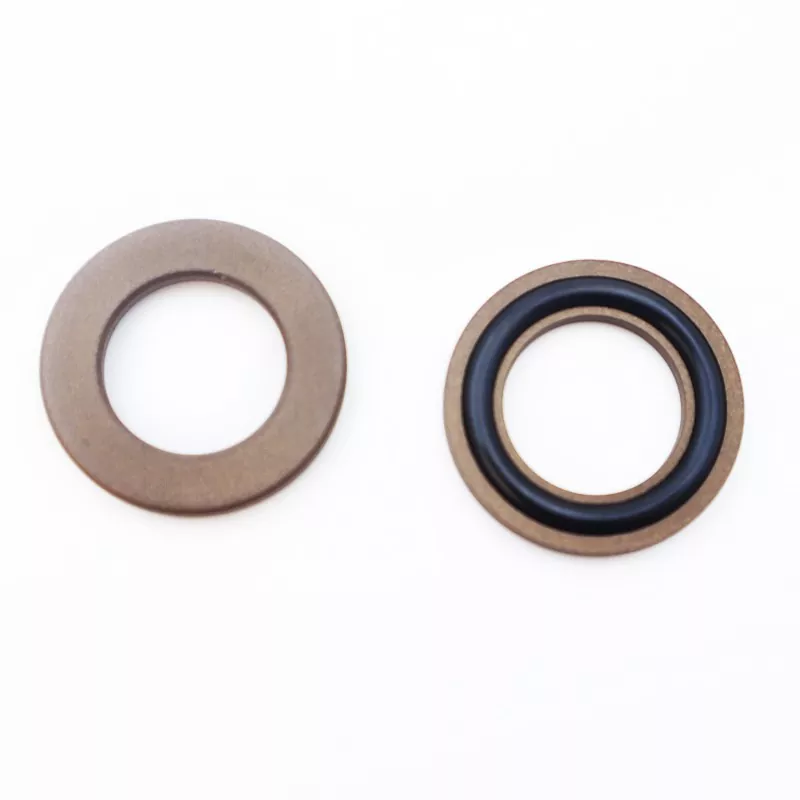

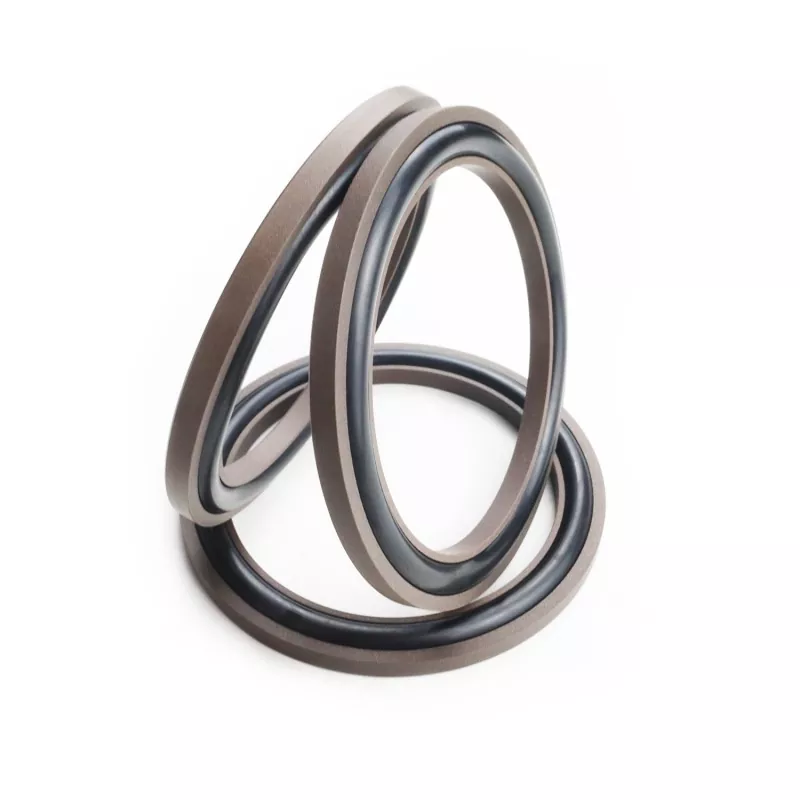

Az axiális C-típusú kombinált tömítés egy töltött PTFE-ből készült C alakú tömítőgyűrűből és egy gumi O-gyűrűből áll; statikus tömítési alkalmazásokhoz, például axiális (végfelületi) és karimás tömítésekhez tervezték. A legfontosabb jellemzők közé tartozik a hosszú élettartam, a kiváló tömítési teljesítmény, a nagy nyomásállóság és a kompakt szerkezeti lábnyom; hidraulikus tömítési alkalmazásokhoz is alkalmas. Két változatban kapható: RC2872-A (belső nyomáshoz) és RC2872-B (külső nyomáshoz).
A kompakt kialakítás megkönnyíti a beépítést szűk helyeken, megbízható tömítést és meghosszabbított élettartamot biztosítva a hosszú távú működés során. A specifikációk teljes skálája áll rendelkezésre raktáron, a globális vásárlók számára nyújtott szolgáltatásokkal, beleértve a műszaki kiválasztást, az árlekérdezést és a tömeges rendelést.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Közepes |
|
≤100 |
-35 és +100 között (NBR O-gyűrűvel) |
- |
Hidraulika olaj, emulzió, víz stb. |
|
-20 - +200 (FKM O-gyűrűvel) |

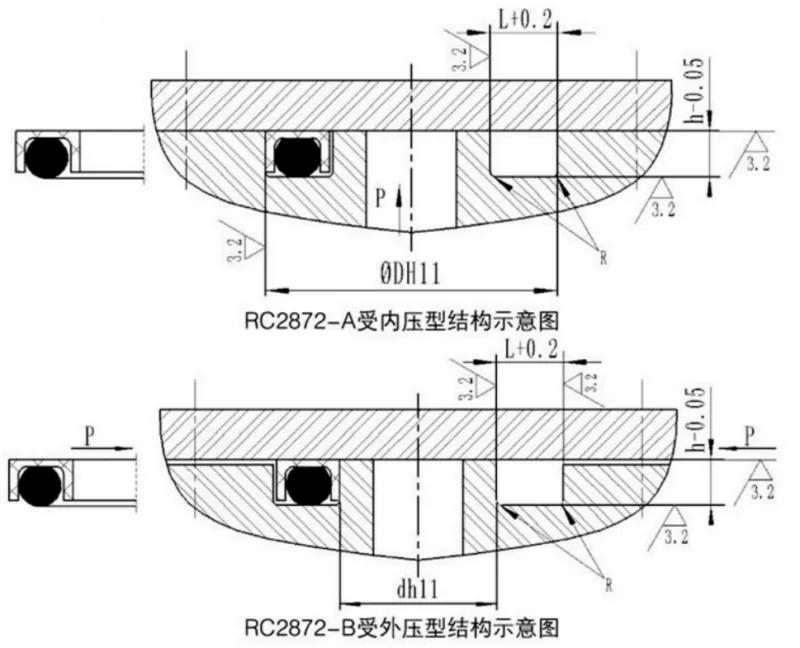

Ez a tömítés egy C alakú PTFE tömítőgyűrűből és egy O-gyűrűből áll; az O-gyűrű előnyomást biztosít, létrehozva a tömítés eléréséhez szükséges szorítóerőt. Nyomás alatt ez a szorítóerő megnő – ami azt jelenti, hogy a tömítés jobban teljesít, ha a nyomás emelkedik. A papucsgyűrű kettős karimás kialakításának köszönhetően az O-gyűrű nem extrudálódik, így a tömítés ellenáll a nagy nyomásnak.
A paramétertartományon belül minden specifikáció elérhető.
|
Külső átmérő tartomány D H11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Saroksugár Rmax |
O-gyűrű huzalátmérő csináld |
|
15-30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
13.6 |
0.7 |
8.60 |
A paramétertartományon belül minden specifikáció elérhető.
|
Belső átmérő tartomány d h11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Saroksugár Rmax |
O-gyűrű huzalátmérő csináld |
|
5~30 |
2.35 |
5.5 |
0.4 |
2.65 |
|
31-50 |
3.10 |
6.6 |
0.4 |
3.55 |
|
51~127 |
4.65 |
9.6 |
0.5 |
5.30 |
|
128~499 |
6.25 |
11.7 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
13.6 |
0.7 |
8.60 |
