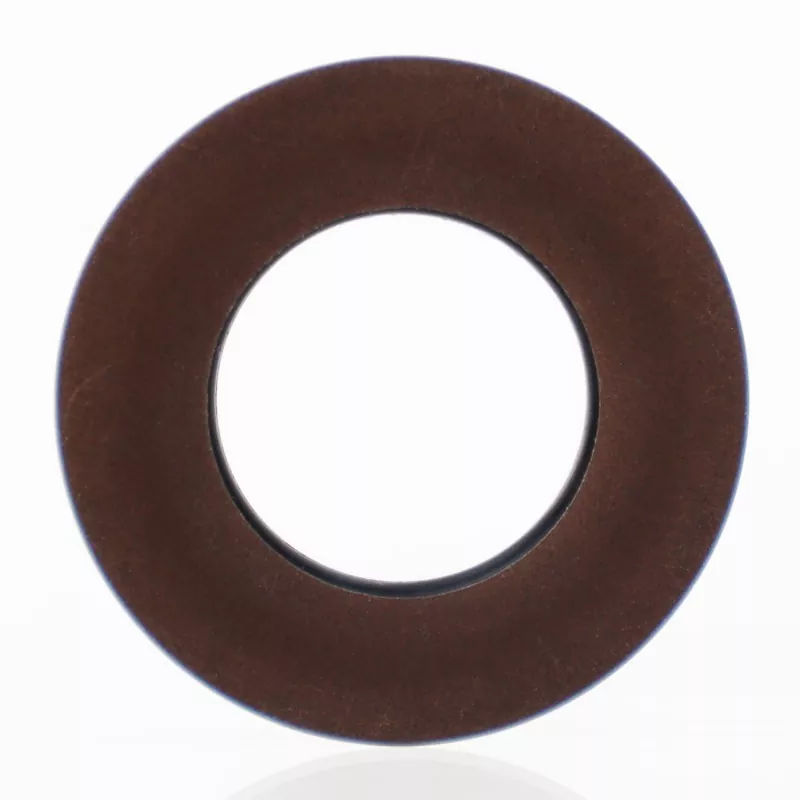

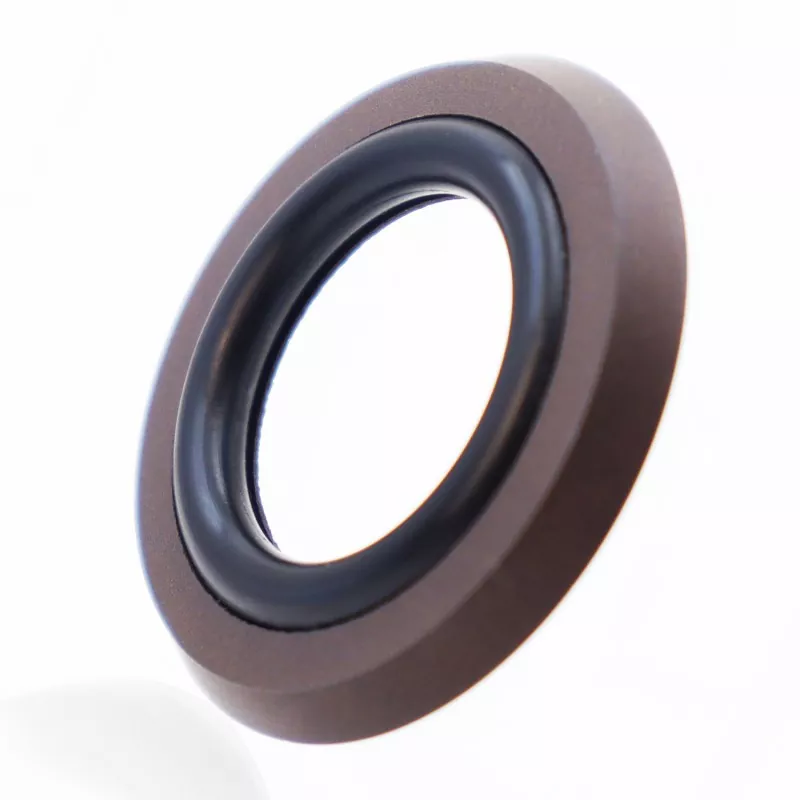

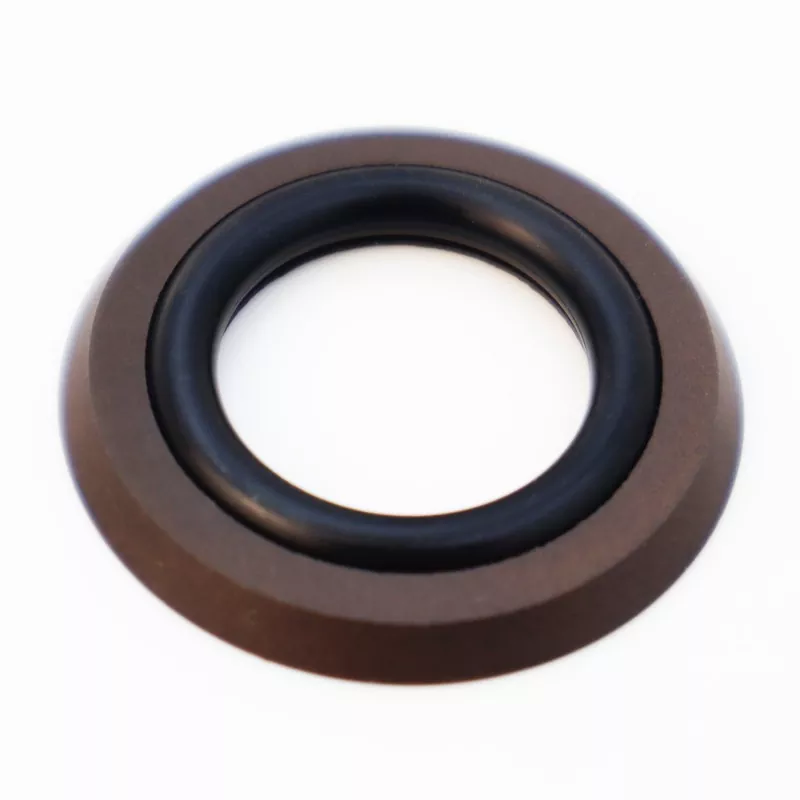

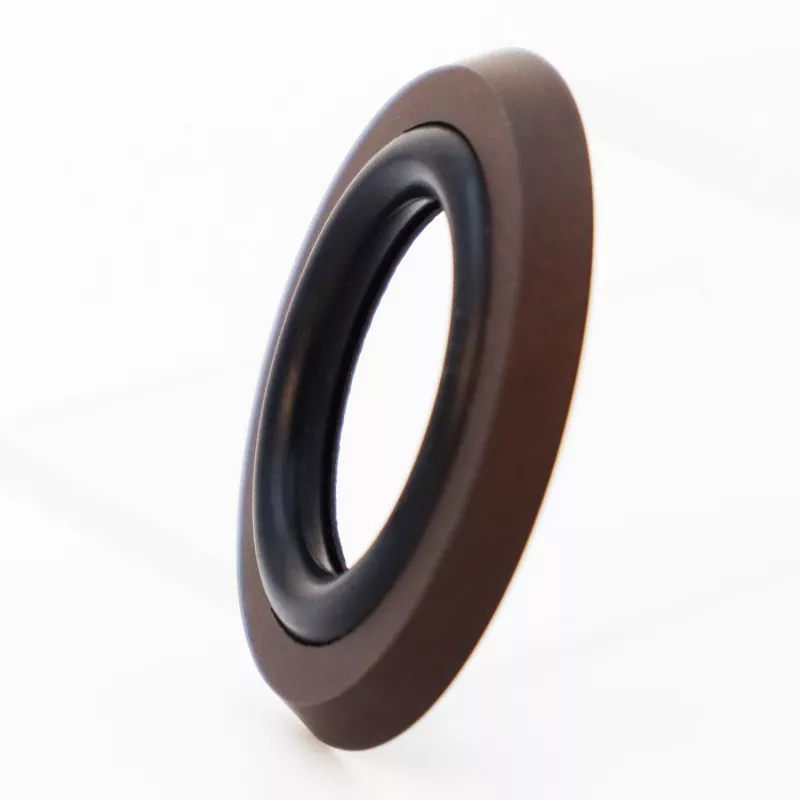

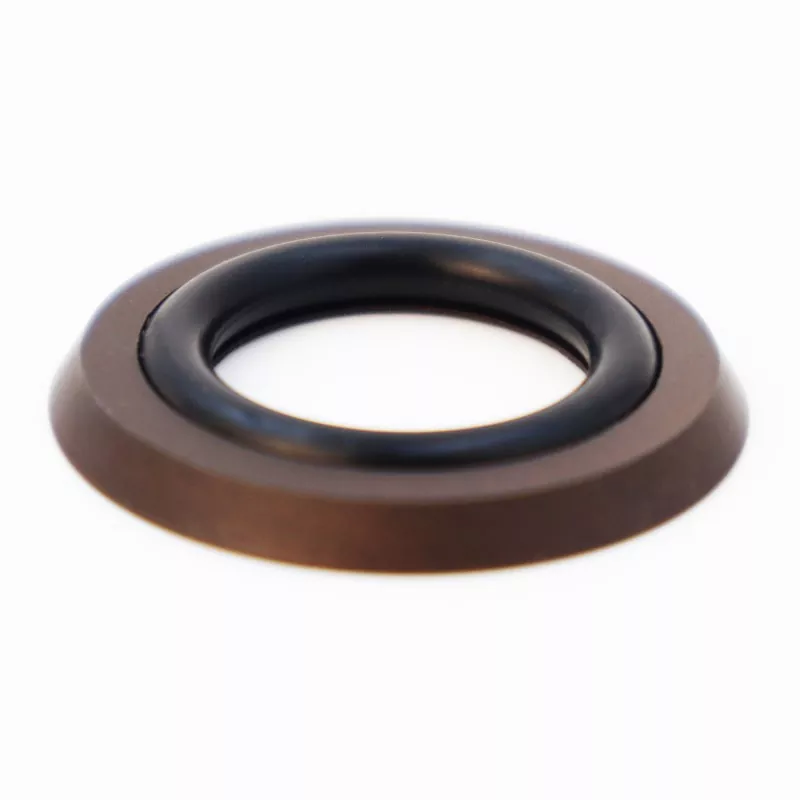

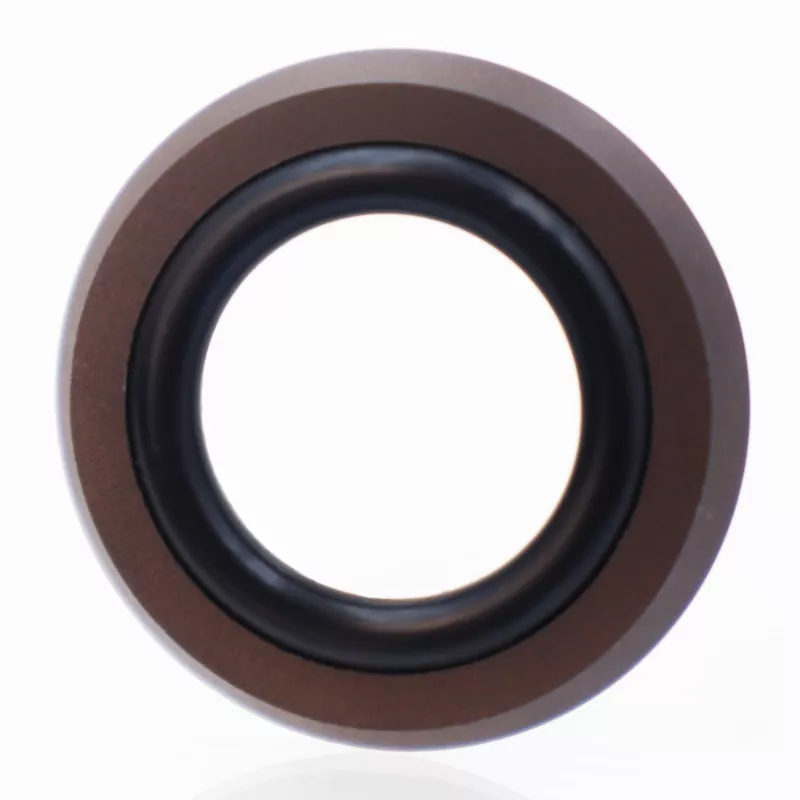

Az axiális lábtípusú kombinált tömítés egy töltött PTFE-ből készült láb alakú tömítőgyűrűből és egy gumi O-gyűrűből áll. Egyirányú statikus tömítésekhez tervezték, például axiális (végfelületi) és karimás tömítésekhez. A legfontosabb jellemzők közé tartozik a hosszú élettartam, a kiváló tömítési teljesítmény, a nagy és ultramagas nyomással szembeni ellenállás, valamint a kompakt kialakítás, amely minimális beépítési helyet igényel; hidraulikus tömítési alkalmazásokhoz is alkalmas. Két változatban kapható: RC2875-A (belső nyomáshoz) és RC2875-B (külső nyomáshoz).
Kompakt szerkezete szűk beépítési hornyokba illeszkedik, jelentősen csökkentve a berendezés szivárgásának kockázatát. A specifikációk teljes választéka elérhető raktáron, és szívesen fogadjuk a globális vásárlók érdeklődését és mintarendeléseit.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Közepes |
|
≤60 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Ásványi alapú hidraulikaolajok, tűzálló folyadékok (HFA/HFB), víz stb. |
|
-20 - +200 (FKM O-gyűrűvel) |

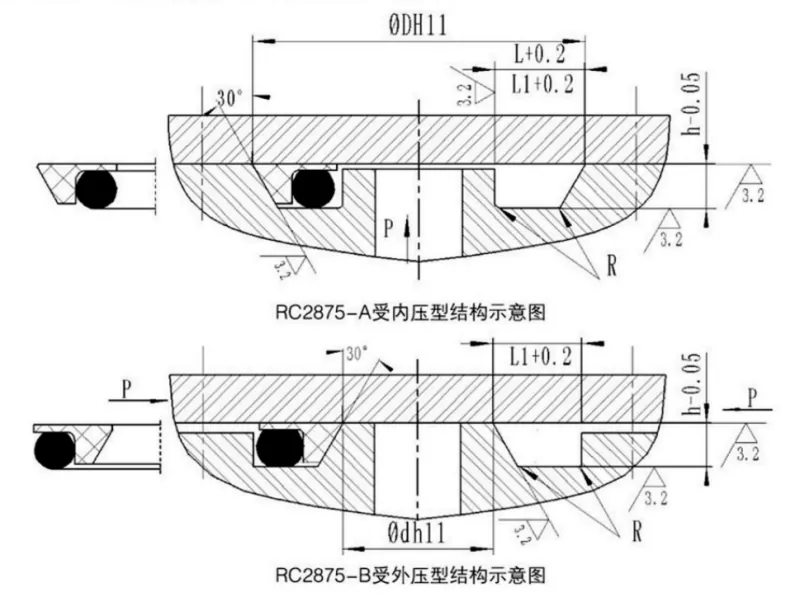

Ez a tömítés egy módosított PTFE tömítőgyűrűből áll, láb alakú profillal és egy O-gyűrűből. Nyomás alatt a tömítés szorítóereje megnő – vagyis minél nagyobb a nyomás, annál jobb a tömítési teljesítmény. A csúszógyűrű láb alakú oldalkarima kialakításának köszönhetően az O-gyűrű nem extrudálódik, így a tömítés képes ellenállni a magas és az ultramagas nyomásnak.
A paramétertartományon belül minden specifikáció elérhető.
|
Külső átmérő tartomány D H11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Horonyszélesség L1 + 0,2 Nyomás > 100 MPa |
Saroksugár Rmax |
O-gyűrű huzalátmérő csináld |
|
17-50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
A paramétertartományon belül minden specifikáció elérhető.
|
Belső átmérő tartomány dh11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Horonyszélesség L1 + 0,2 Nyomás > 100 MPa |
Saroksugár Rmax |
O-gyűrű huzalátmérő csináld |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
