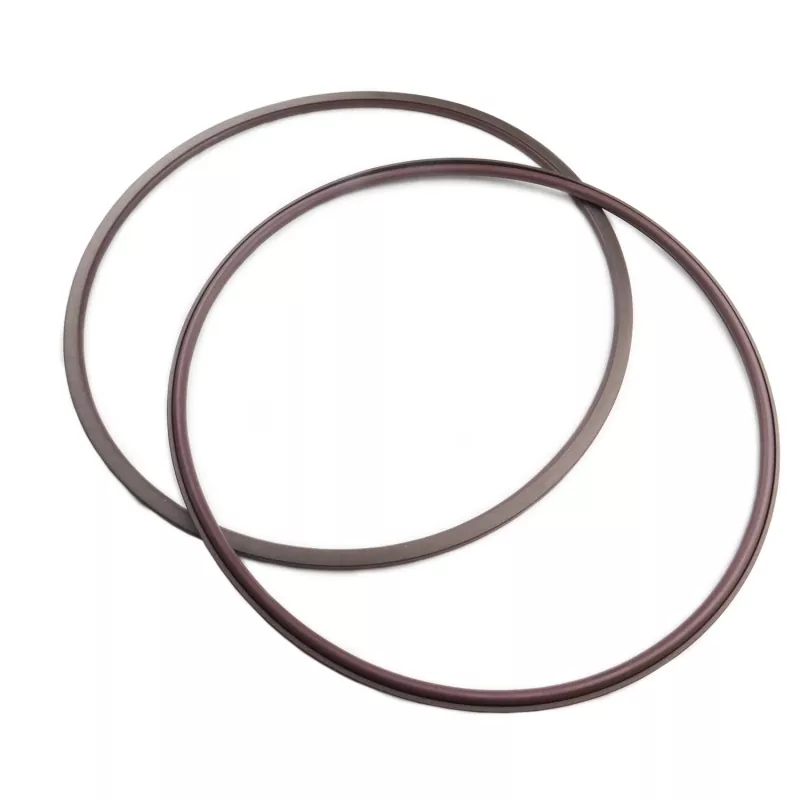

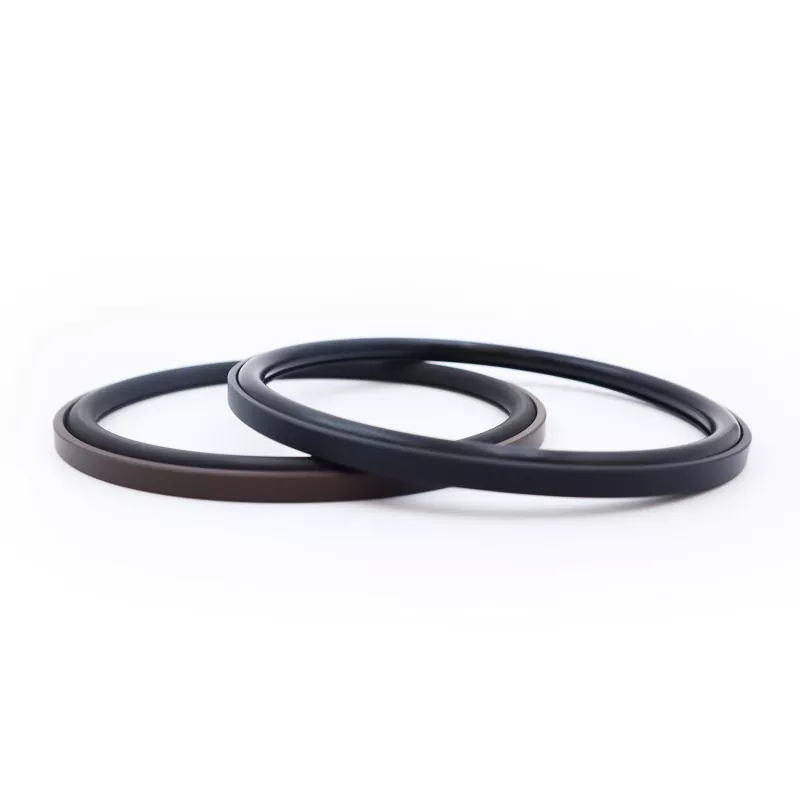

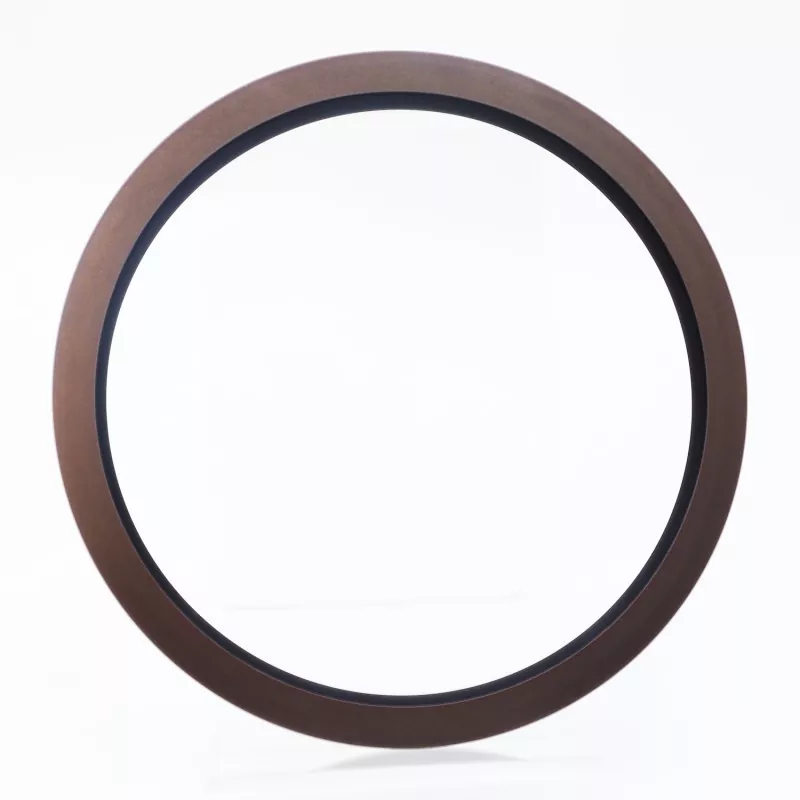

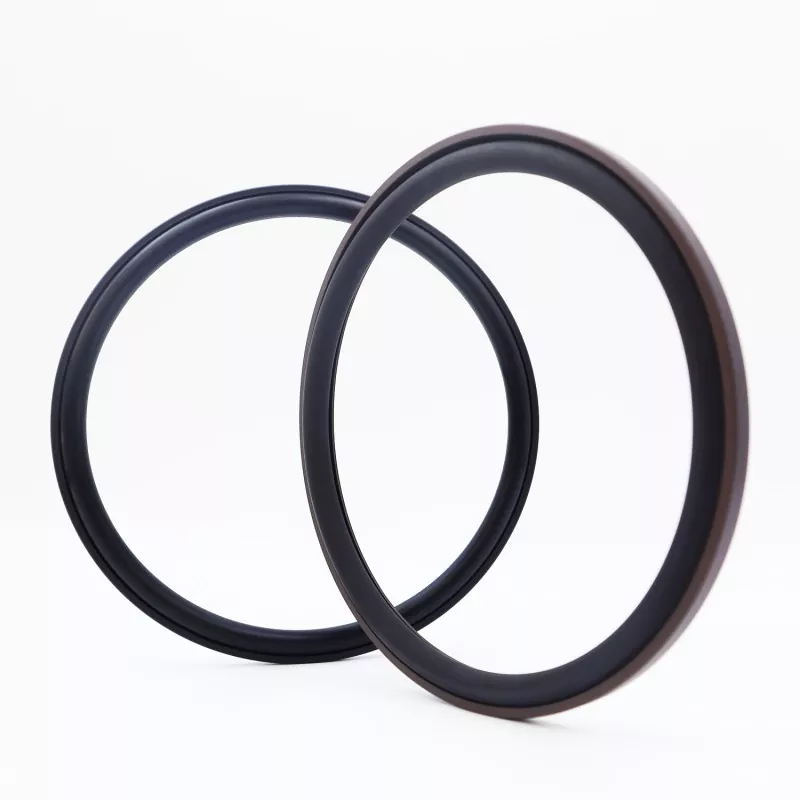

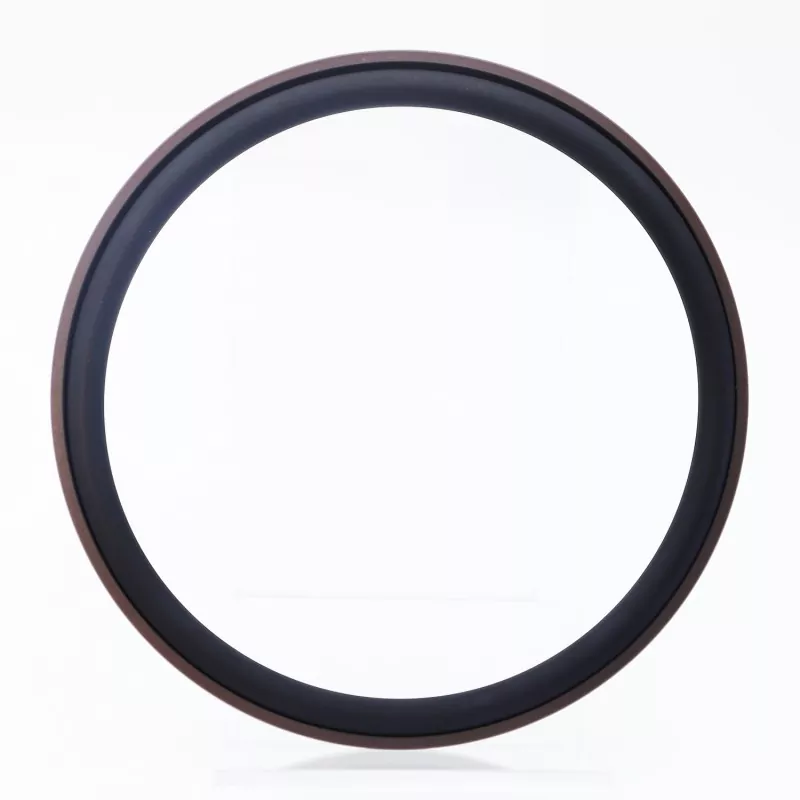

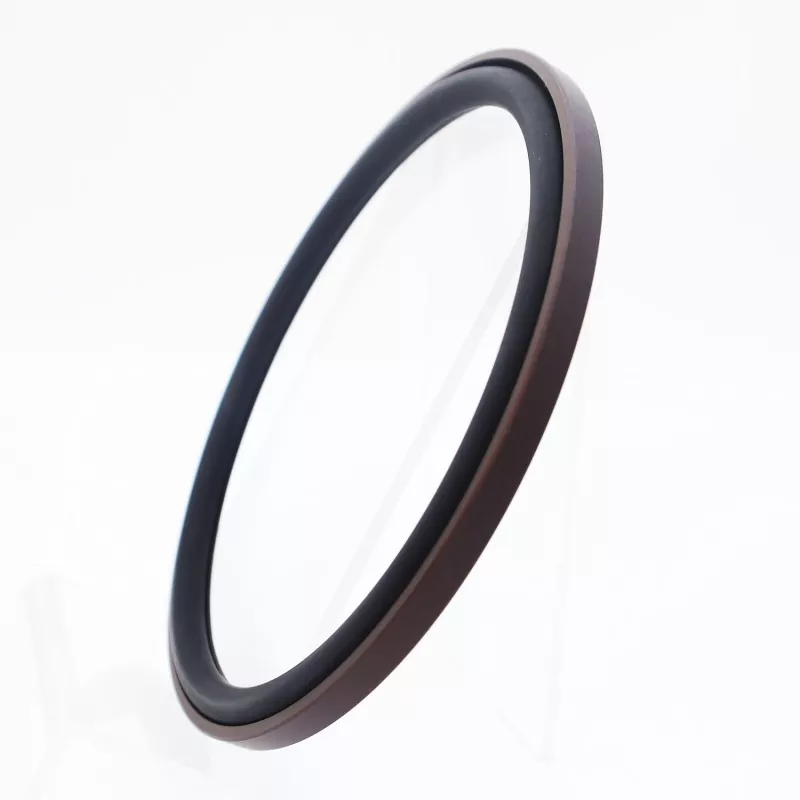

Az axiális lépcsős kombinált tömítés egy töltött PTFE-ből készült derékszögű tömítőgyűrűből és egy gumi O-gyűrűből áll; egyirányú statikus tömítési alkalmazásokhoz tervezték, mint például axiális (végfelület) és karimás tömítésekhez. Hosszú élettartammal, kiváló tömítési teljesítménnyel, magas és ultramagas nyomással szembeni ellenállással és kompakt szerkezeti lábnyommal rendelkezik; víznyomásos tömítésre is alkalmas. Két változatban kapható: RC2871-A (belső nyomáshoz) és RC2871-B (külső nyomáshoz).
A hatékony tömítést az O-gyűrű előnyomása által generált folyamatos megfogóerő éri el, önerős tömítőhatást biztosítva, ahol a tömítési teljesítmény a középnyomás növekedésével javul. A tömítőgyűrű oldalán lévő karimás kialakítás hatékonyan megakadályozza az O-gyűrű extrudálását, lehetővé téve a nagynyomású és ultramagas nyomású körülmények könnyű kezelését, miközben kompatibilis a víznyomásos tömítési környezetekkel.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Közepes |
|
≤300 |
-35 és +100 között (NBR O-gyűrűvel) |
- |
Hidraulika olaj, emulzió, víz stb. |
|
-20 - +200 (FKM O-gyűrűvel) |
Ez a tömítés derékszögű PTFE tömítőgyűrűből és O-gyűrűből áll; az O-gyűrű előnyomást biztosít, létrehozva a tömítés eléréséhez szükséges szorítóerőt. Nyomás alatt ez a szorítóerő megnő – vagyis minél nagyobb a nyomás, annál jobb a tömítési teljesítmény. A papucsgyűrű oldalkarimás kialakításának köszönhetően az O-gyűrű nem extrudálódik, így a tömítés ellenáll a nagy nyomásnak.
A paramétertartományon belül minden specifikáció elérhető.
|

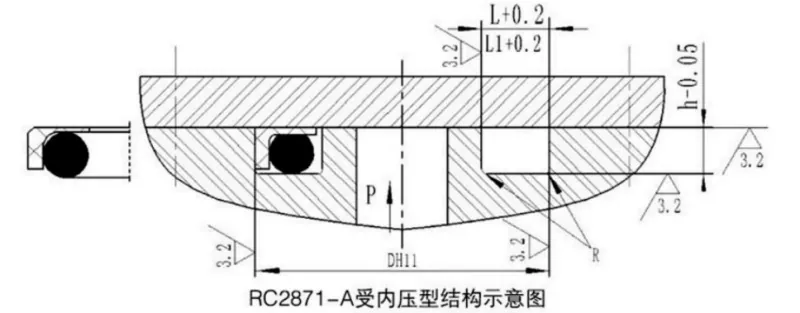

Külső átmérő tartomány D H11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Horonyszélesség L1 + 0,2 Nyomás > 80 MPa |
Saroksugár Rmax |
O-gyűrű huzalátmérő csináld |
|
12-30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
A paramétertartományon belül minden specifikáció elérhető.
|

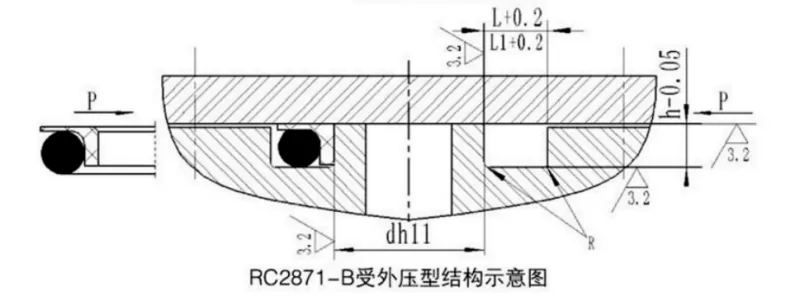

Belső átmérő tartomány dh11 |
Horony mélysége h-0,05 |
Horony szélessége L+0,2 |
Horonyszélesség L1 + 0,2 Nyomás > 80 MPa |
Saroksugár Rmax |
O-gyűrű huzalátmérő csináld |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31-50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500-1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
