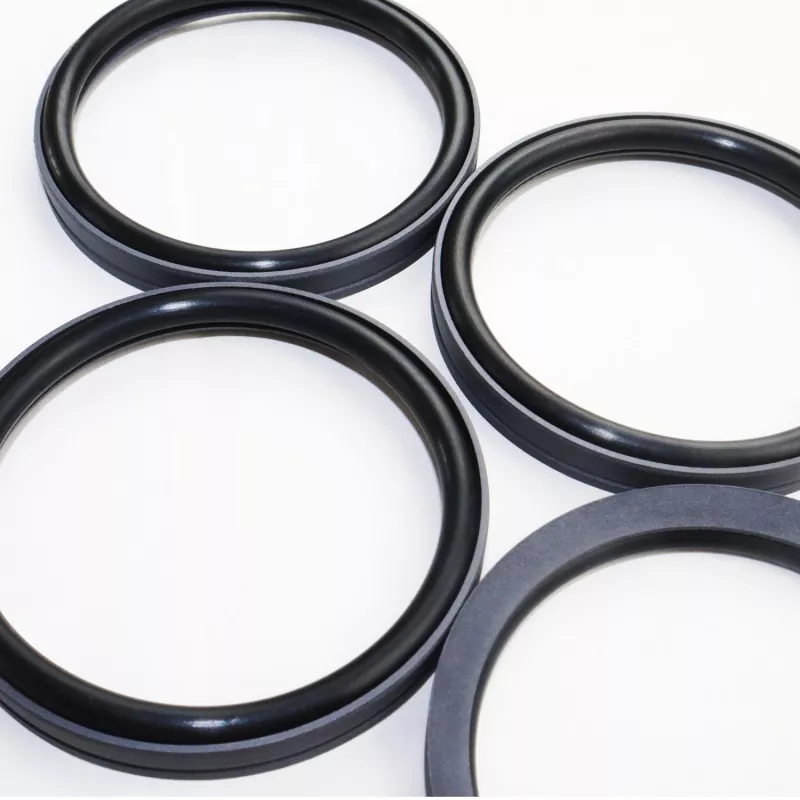

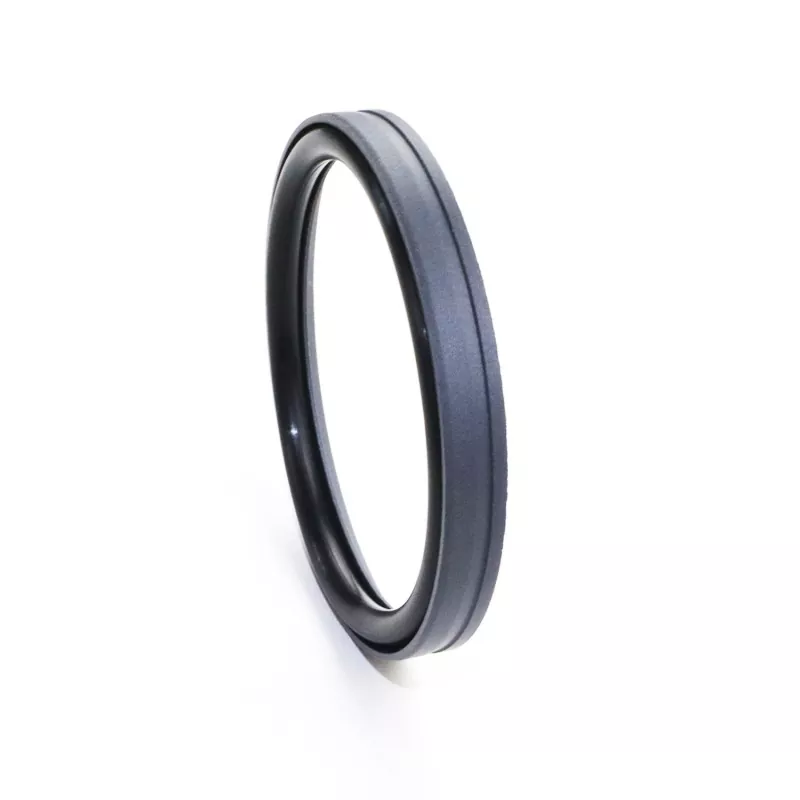

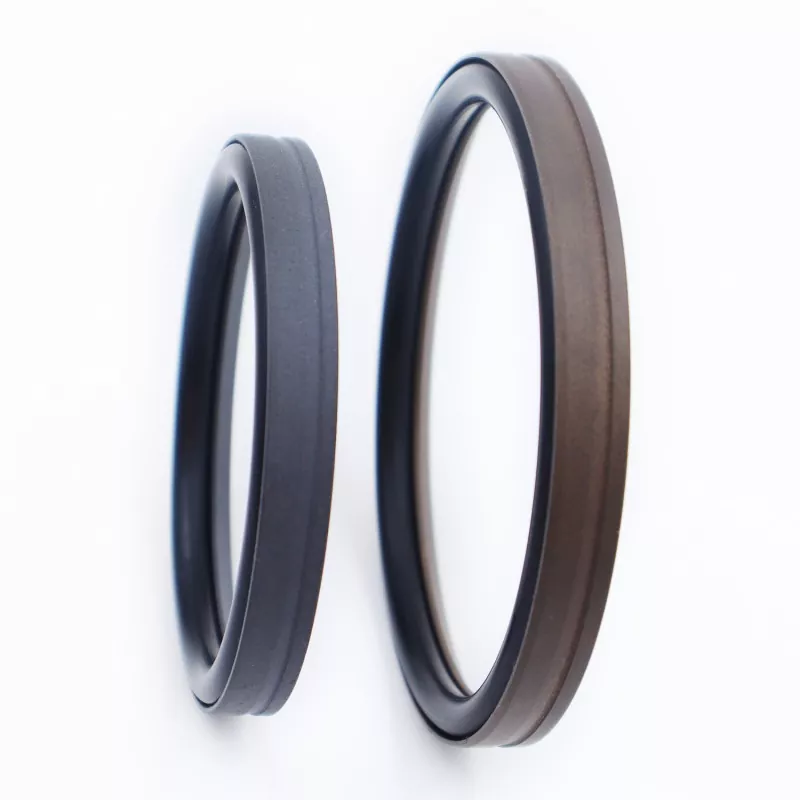

A furattalp típusú kombinált tömítés egy PTFE-ből (vagy PTFE kompozitból) készült láb alakú tömítőgyűrűből és egy gumi O-gyűrűből áll; hidraulikus és pneumatikus dugattyús alkalmazások egyszeres működésű tömítésére tervezték. Az RC53 és RC54 sorozatba van besorolva a megfelelő O-gyűrű alapján (megfelel a GB1235 szabványnak). A tömítőgyűrű vékony ajakos kialakításának köszönhetően kiváló követési kompenzációt és kiváló tömítési teljesítményt kínál. Magas és alacsony nyomású körülmények között is jól teljesít, "stic-slip" (kúszás) nélkül működik, támogatja a hosszú távú olajmentes tömítést, és széles körben használják nagynyomású hengerdugattyúkhoz.

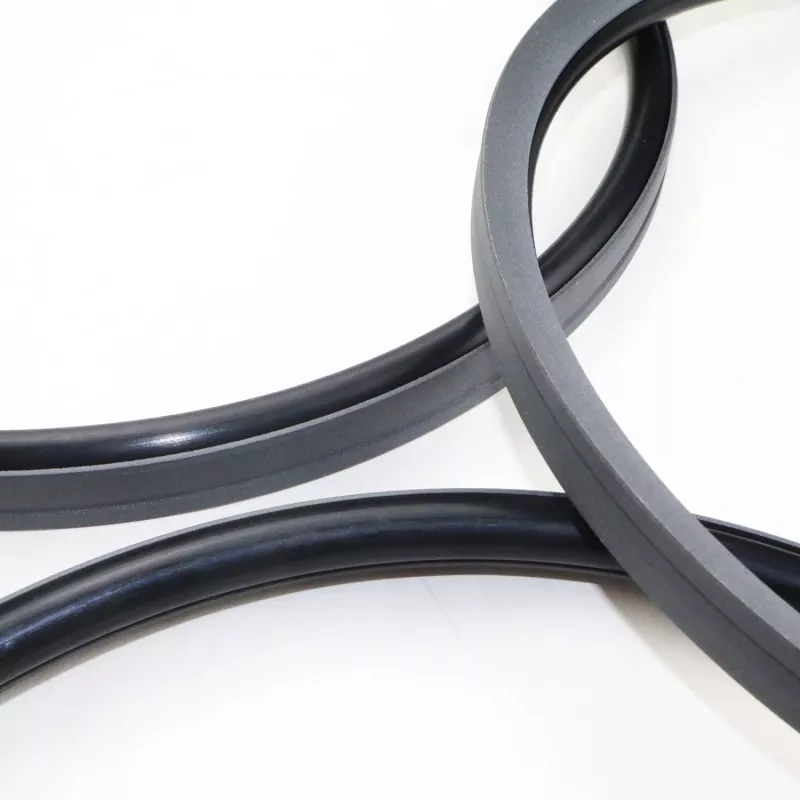

A láb alakú tömítőfelületen lévő ék alakú horony növeli a tömítés integritását és a szennyeződésekkel szembeni ellenállást, miközben csökkenti a súrlódást. A szerkezeti kialakítás javítja a tömítés nyomástartó képességét is. Általában nem alkalmas zárt hornyokba történő beépítésre.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas;
2. Kiváló tömítési teljesítmény magas és alacsony nyomású körülmények között is;
3. Alacsony súrlódás, minimális kitörési ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, csúszásmentesség;
4. Hosszú élettartam; alkalmas olajmentes kenési alkalmazásokhoz;
5. Alkalmas nagynyomású és ultramagas nyomású tömítésre;
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség m/s |
Média |
|
≤100 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Ásványi alapú hidraulika olajok, tűzálló folyadékok (HFA/HFB), gázok stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. A kompatibilis O-gyűrű anyagok a következők: R01 nitrilkaucsuk (NBR), R02 fluorelasztomer (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; egyéb rendelkezésre álló anyagok közé tartozik a PTFE2, PTFE4 és más nagy teljesítményű műanyagok.

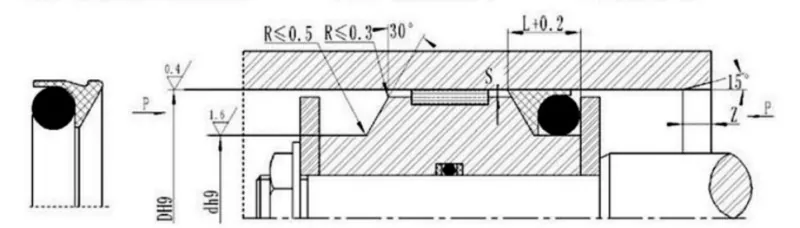

Rendelési modell: RC53-80x69,6x9,8-PTFE3-R01
Furat átmérő x Horony átmérő x Horony szélesség | PTFE3: Módosított PTFE anyagkód | R01: O-gyűrű anyagkódja
A paramétertartományon belül bármilyen méret elérhető
|
Rekesznyílás tartomány D H9 |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő csináld |
|
|
<40Mpa |
<60Mpa |
|||||
|
13-24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122-1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
Kompatibilis a GB1235 O-gyűrűkkel; a megadott tartományon belül bármilyen méret szállítható.
|
Rekesznyílás tartomány D H9 |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő csináld |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50-169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170-1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
Megjegyzés: 60 MPa feletti nyomás esetén a tömítés alapterületén H8/8 illesztési tűrést alkalmaznak, és az ultranagy nyomású tömítési hézag Smax <0,05.
