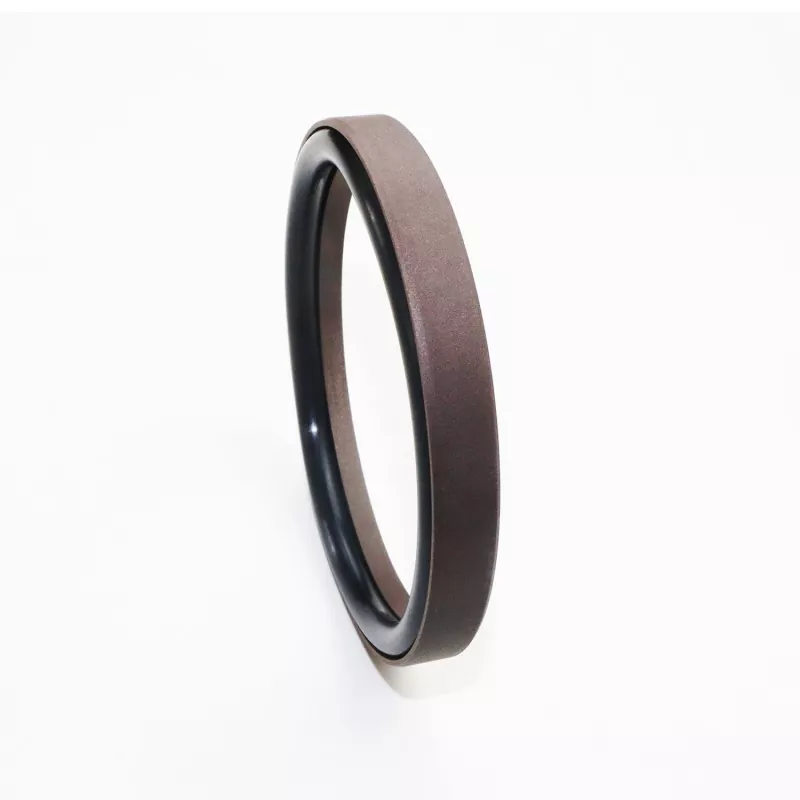

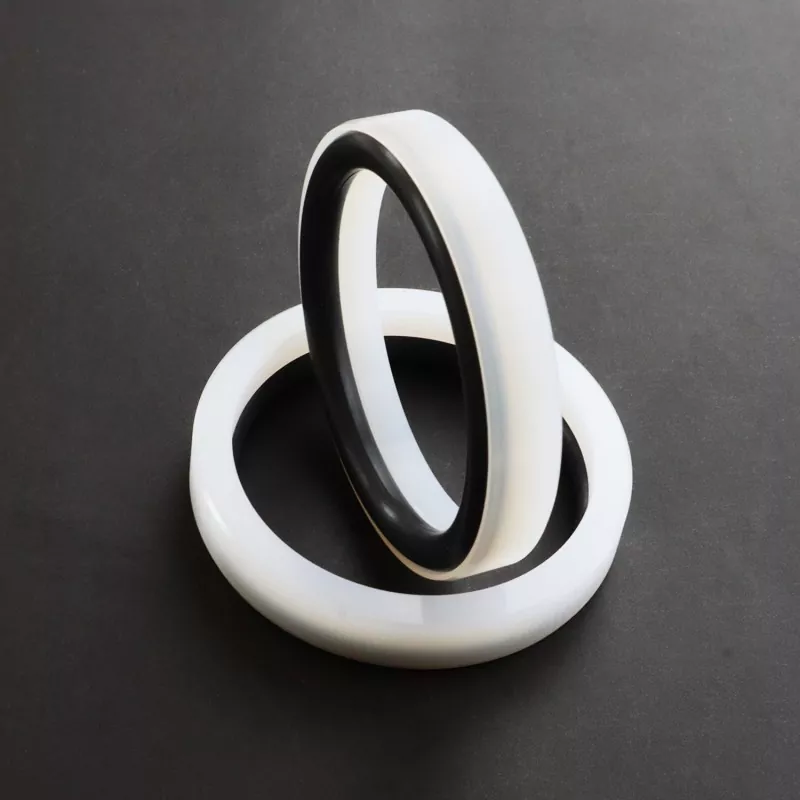

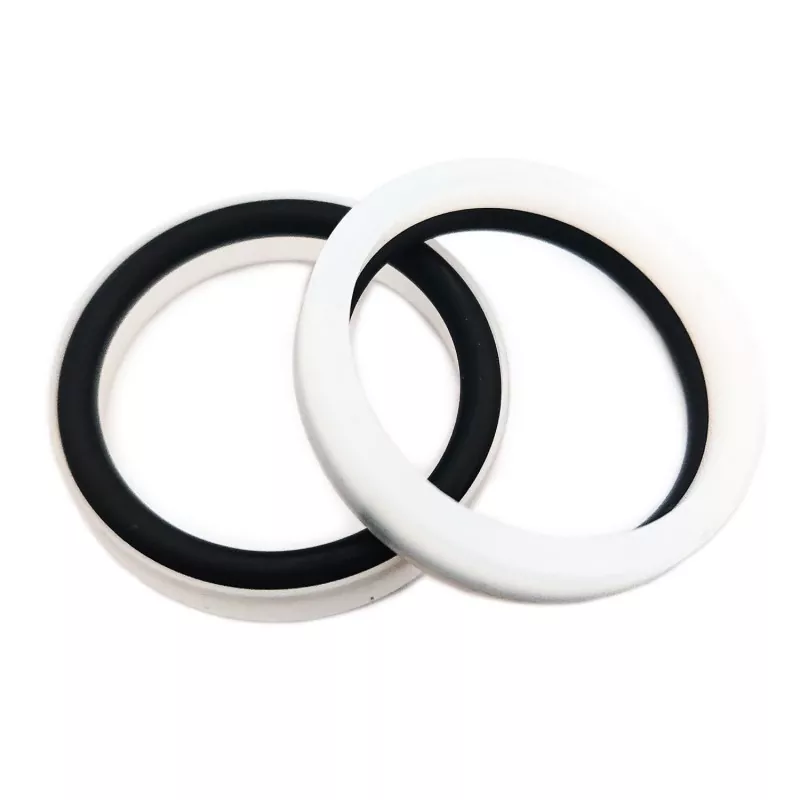

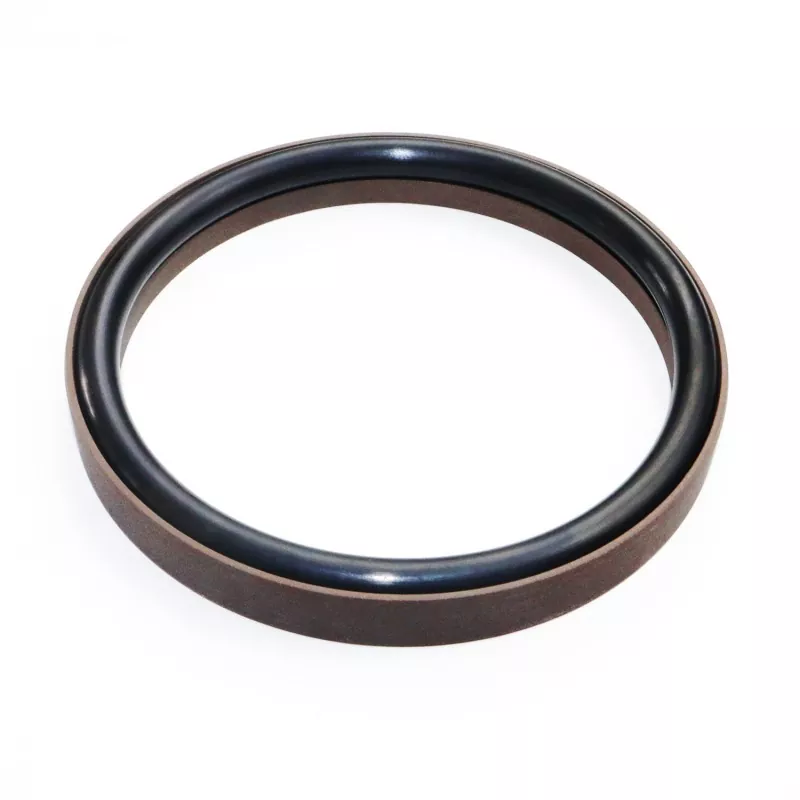

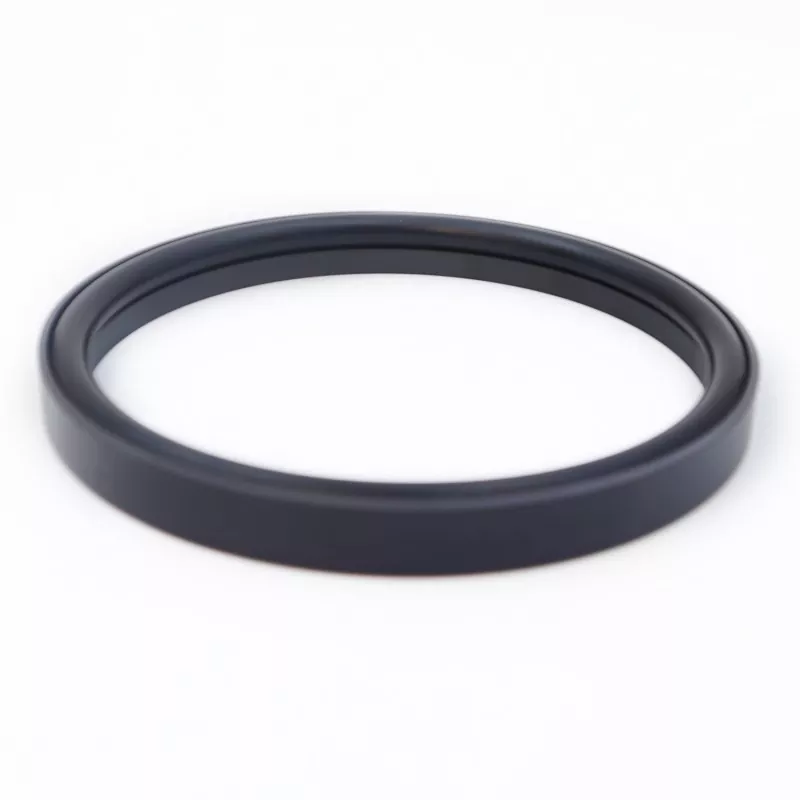

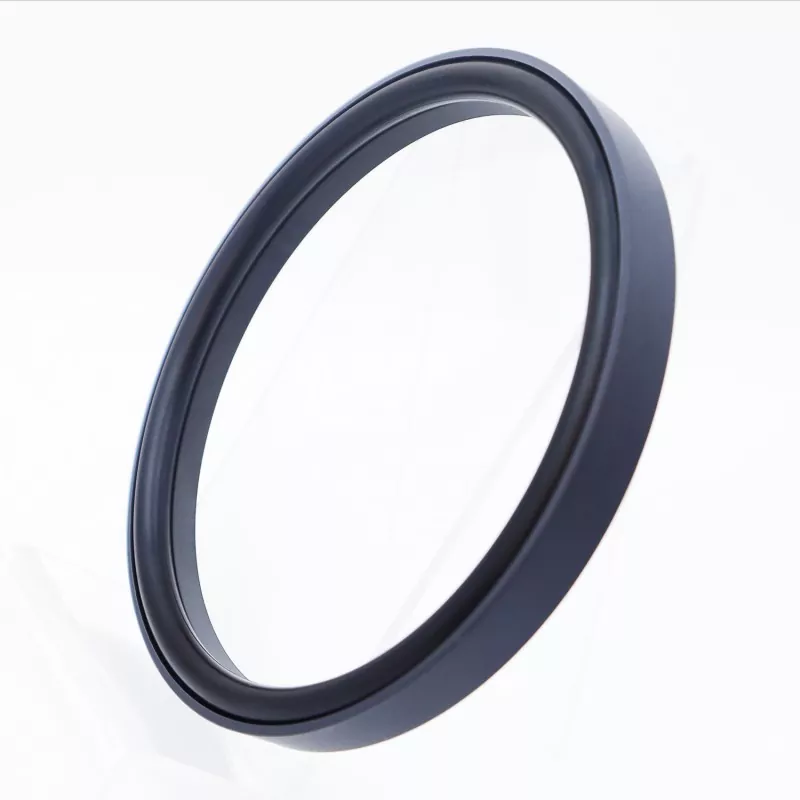

A megerősített lépcsős kombinált tömítés rúdhoz (ultramagas nyomású és vízbázisú alkalmazásokhoz készült) egy PTFE-ből (vagy PTFE kompozitból) készült, megerősített derékszögű tömítőgyűrűből és egy gumi O-gyűrűből áll. Az RC58 és RC59 sorozatban kapható, a használt O-gyűrűtől függően (megfelel a GB1235 szabványnak). Alacsony súrlódási teljesítményt biztosít – indításkor nulla ellenállást és zökkenőmentes, csúszásmentes oda-vissza mozgást biztosít –, és alkalmas olajmentes környezetben való hosszú távú működésre, ezáltal jelentősen csökkenti a berendezés meghibásodásának valószínűségét és a karbantartási költségeket.
A tömítőgyűrű optimalizált vastagságának köszönhetően a tömítés még akkor is hatékonyan működik, ha vízzel vagy más alacsony viszkozitású közeggel használják. A megerősített tömítőgyűrű szerkezeti kialakítása növeli a nagy és ultramagas nyomással szembeni ellenállást is. Általában ez a tömítés nem szerelhető be zárt horonyba.
1. Alacsony súrlódás: minimális indítási ellenállás, egyenletes mozgás, egyenlő dinamikus és statikus súrlódás, és nincs csúszás;
2. Hosszú élettartam: alkalmas olajmentes kenési alkalmazásokhoz;
3. Alkalmas nagynyomású és ultramagas nyomású rendszerek, valamint alacsony viszkozitású közegek, például víz tömítésére;
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség m/s |
Média |
|
≤200 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Ásványi alapú hidraulikaolajok, tűzálló folyadékok (HFA/HFB), víz stb. |
|
-20 - +200 (FKM O-gyűrűvel) |
1. A kompatibilis O-gyűrű anyagok a következők: RO1 nitril gumi (NBR), RO2 fluorelasztomer (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; az alternatív anyagok közé tartozik a PTFE2, PTFE4 és más nagy teljesítményű műanyagok.
Rendelési modell: RC58—80x69,2x10,5—PTFE3—R01
Modell - Furat átmérő x Horony átmérő x Horony szélesség | PTFE3 - Módosított PTFE anyagkód | R01 - O-gyűrű Anyagkód
A paramétertartományon belüli specifikációk rendelkezésre állnak.
|

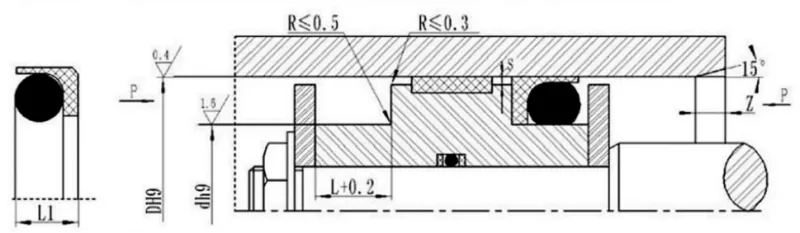

Standard DH9 modell RC58 |
Könnyű teherbírású DH9 RC58-Q |
Nagy teherbírású DH9 RC58-Z |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Tömítés magassága L1 |
Saroksugár Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő csináld |
|
|
<20MPA |
<60MPA |
|||||||||
|
8~12,9 |
13-23,9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13-23,9 |
24~49,9 |
9~12,9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
13-23,9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691-999 |
50~121,9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691-999 |
1000 ~ 1599 |
122~690,9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
>1600 |
691-999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000 ~ 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
Megjegyzés: 60 MPa feletti nyomás esetén H8/f8 illesztési tűrést alkalmaznak a tömítés alapterületén; ultra-nagynyomású tömítéshez, Smax < 0,05.
Kompatibilis a GB1235 O-gyűrűkkel; a megadott paramétertartományon belül bármilyen méret szállítható.
|
Rekesznyílás tartomány D H9 |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Radiális hézag Smax |
Saroksugár Rmax |
Letörés Zmin |
O-gyűrű huzalátmérő csináld |
|
|
<20MPA |
<60MPA |
||||||
|
10~54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55~165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166-1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
