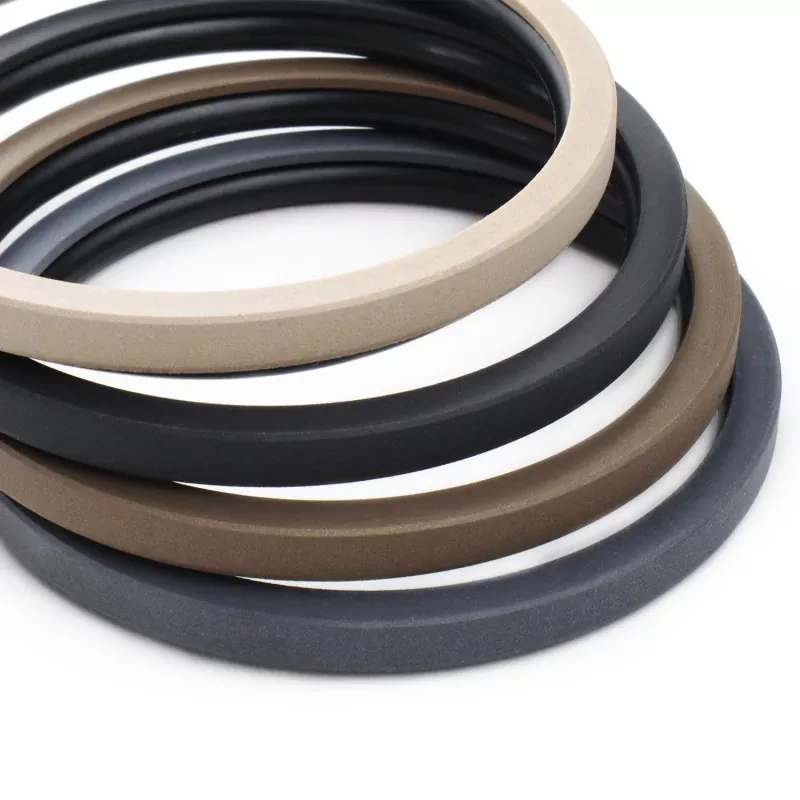

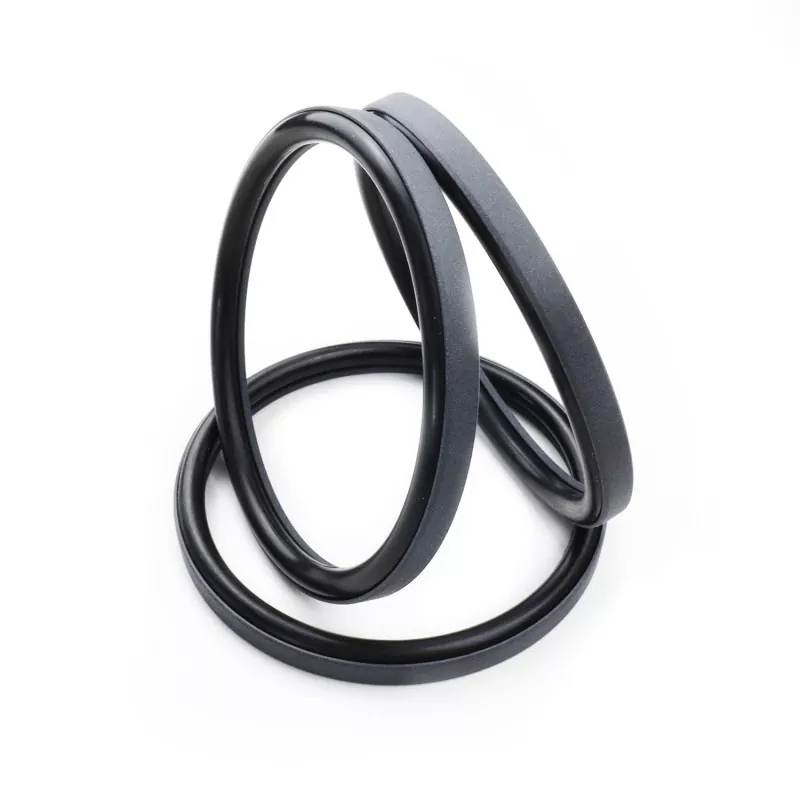

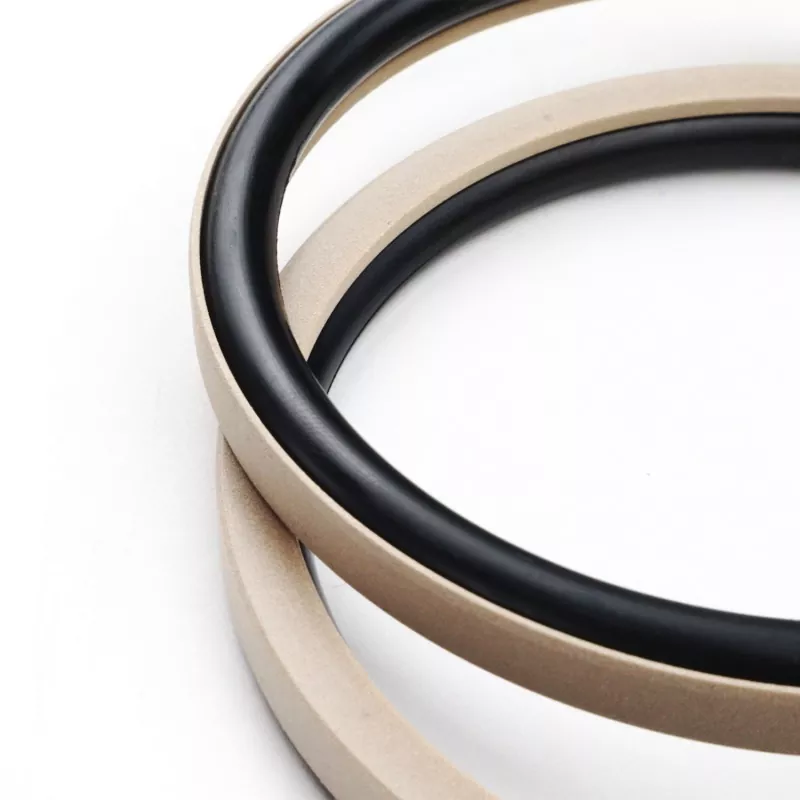

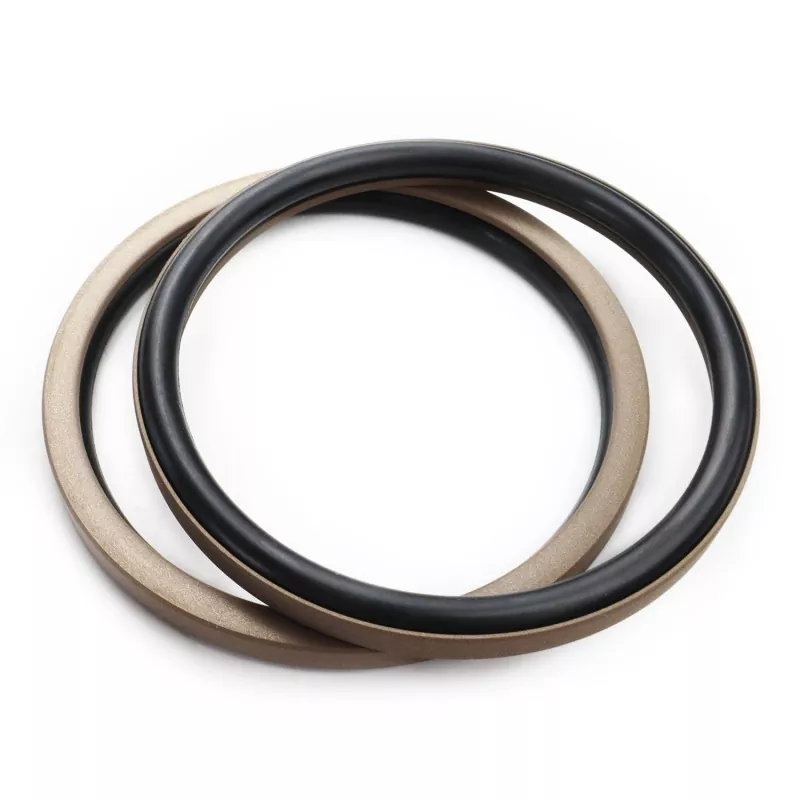

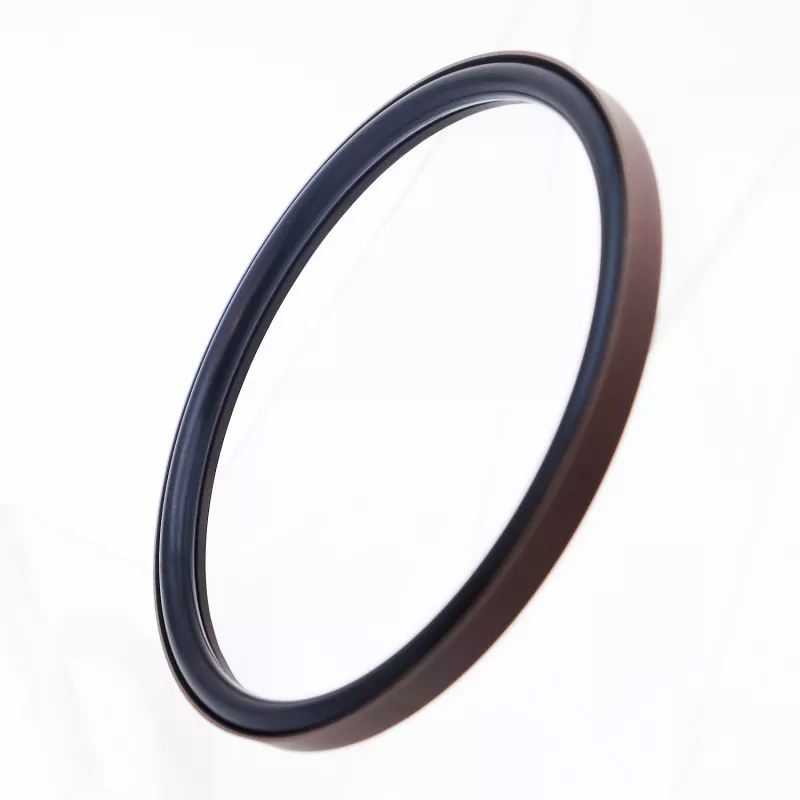

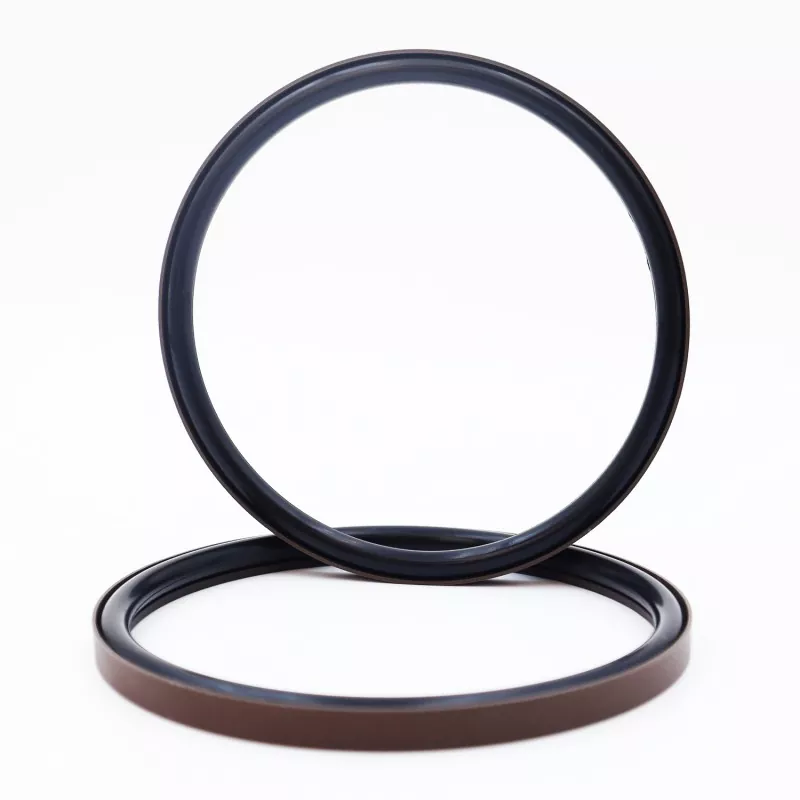

A derékszögű kombinált dugattyútömítés egy PTFE-ből (vagy PTFE-kompozitból) készült derékszögű tömítőgyűrűből és egy gumi O-gyűrűből áll; hidraulikus és pneumatikus dugattyús alkalmazások egyszeres működésű tömítésére tervezték. Az RC51 és RC52 sorozatba van besorolva a megfelelő O-gyűrű alapján (megfelel a GB1235 szabványnak). A derékszögű tömítőgyűrű vékony ajakos kialakítással rendelkezik, amely kiváló követési kompenzációs képességeket kínál, ami kiváló tömítési teljesítményt eredményez.
A termék alacsony súrlódási tényezőt és minimális kitörési súrlódást kínál. Biztosítja a kiegyensúlyozott dinamikus és statikus súrlódást, zökkenőmentesen működik, "szaggatott csúszás" nélkül, támogatja az olajmentes kenési feltételeket, és hosszú élettartammal büszkélkedhet.
Kompakt szerkezete illeszkedik a szabványos hornyokhoz, és egyszerű telepítést és karbantartást tesz lehetővé, így ideális tömítési választás a különböző hidraulikus hengerek dugattyúihoz.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas;
2. Kiváló tömítési teljesítmény magas és alacsony nyomású környezetben egyaránt;
3. Alacsony súrlódás, minimális kitörési súrlódás, sima működés, kiegyensúlyozott dinamikus és statikus súrlódás, csúszásmentesség;
4. Hosszú élettartam; alkalmas olajmentes kenési alkalmazásokhoz;
5. Kompakt kialakítás; könnyen telepíthető és karbantartható;
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség m/s |
Média |
|
≤70 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Ásványi alapú hidraulika olajok, tűzálló folyadékok (HFA/HFB), gázok stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. A mellékelt O-gyűrű anyagai a következők: R01 nitrilkaucsuk (NBR), R02 fluorelasztomer (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; további opciók közé tartozik a PTFE2, PTFE4 és más nagy teljesítményű műanyagok.

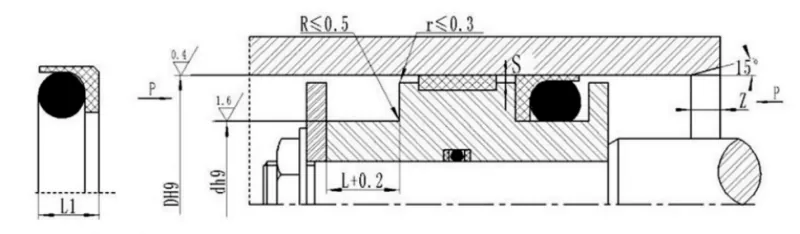

Rendelési modell: RC51—80x70x7,6—PTFE3—R01
Modell - Hengerfurat x Horony átmérője x Horony szélessége | PTFE3: Módosított PTFE anyagkód | R01: O-gyűrű anyagkódja
A megadott tartományokon belüli specifikációk állnak rendelkezésre.
|
Standard DH9 modell RC51 |
Könnyű teherbírású DH9 RC51-Q |
Nagy teherbírású DH9 RC51-Z |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Tömítés magassága L1 |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő do |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12,9~23,9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12,9~23,9 |
24~49,9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49,9 |
50~121,9 |
12,9~23,9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121,9 |
122~690,9 |
24~49,9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690,9 |
691-999 |
50~121,9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691-999 |
1000 ~ 1599 |
122~690,9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 ~ 1599 |
≥1600 |
691-999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000 ~ 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
Megjegyzések:1. A könnyű teherbírású sorozat könnyebben beszerelhető 30 mm-nél szélesebb zárt hornyokba.
2. Kérjük, konzultáljon a céggel a zárt hornyokba történő beszereléssel kapcsolatban.
3. 40 MPa-t meghaladó nyomás esetén használjon H8/f8 illesztési tűrést a tömítés alapterületére.
