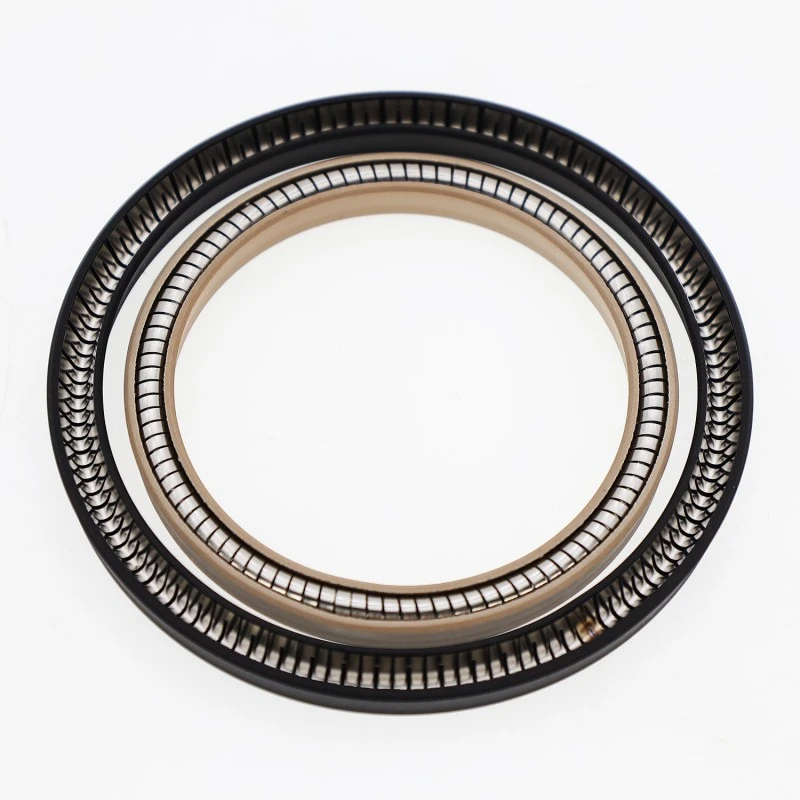

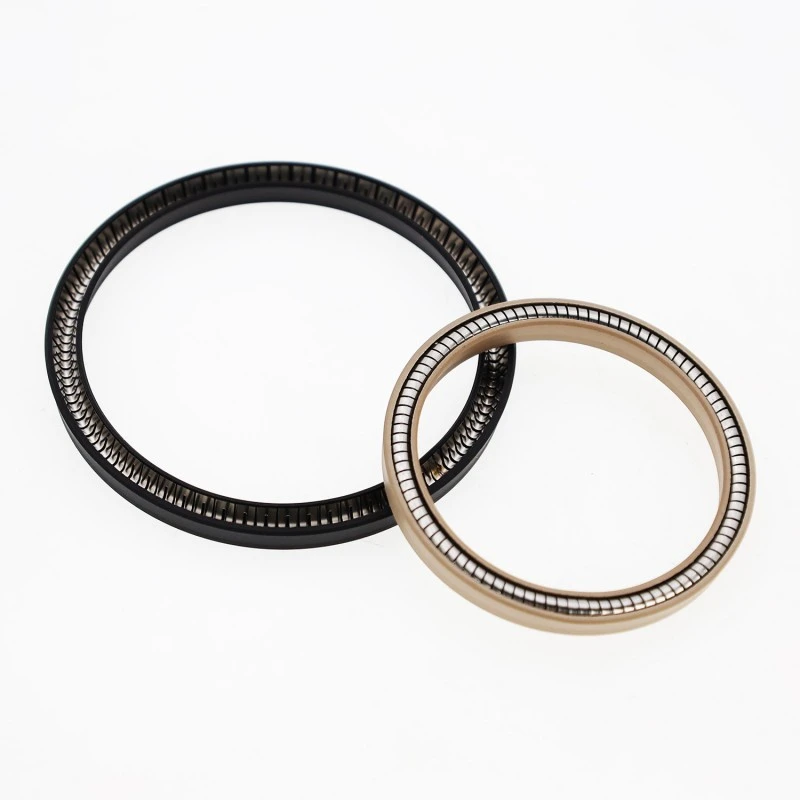

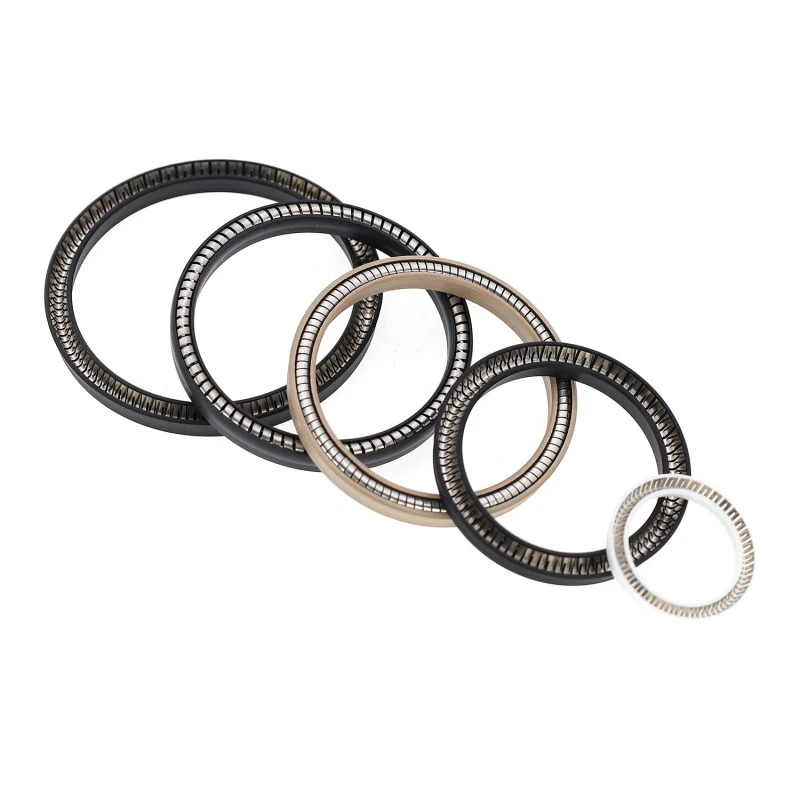

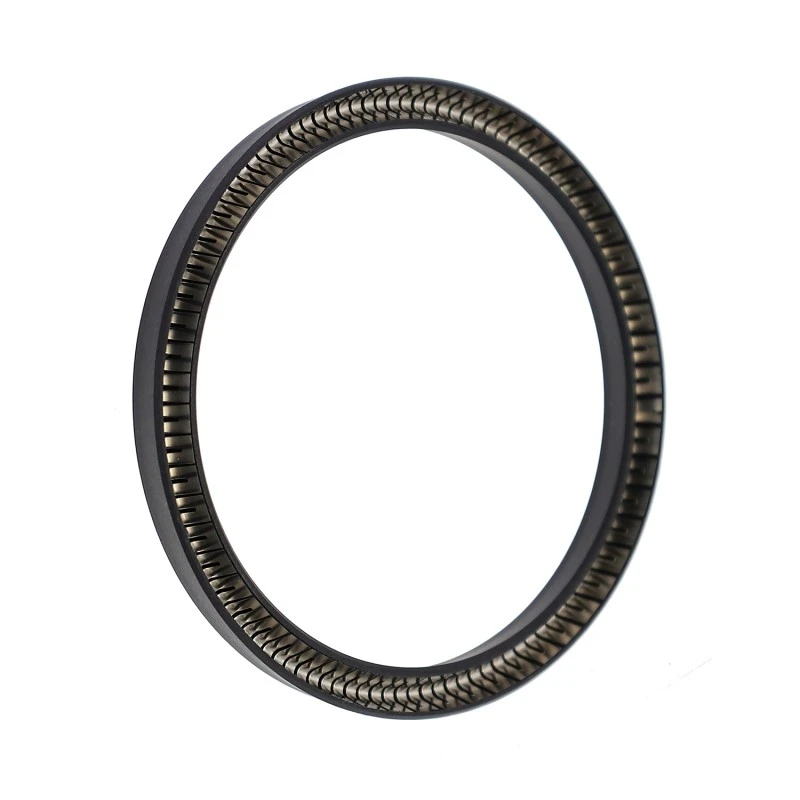

Az RC16 rugós tömítés rozsdamentes acél rugóból és nagy teljesítményű műanyagból áll. A rozsdamentes acél rugó lehet V-alakú vagy O-alakú rugó. Az RC16-B használatakor a megfelelő elasztomer anyagot kell kiválasztani.
|
Nyomás MPa |
Sebesség m/s |
Hőmérséklet °C |
Közepes |
||
|
RC16<40 |
RC16-B<80 |
<10 |
RC16-200~+250 |
RC16-B-35~+250 |
Szinte az összes média |
Anyag kiválasztása
1. Az O-gyűrű anyaga a következők közül választható: R01 Nitril gumi (NBR), R02 Fluorgumi (FKM) stb.
2. A tömítőgyűrű anyagok közé tartozik: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 stb.
3. A rozsdamentes acél rugók lehetnek O vagy V alakúak.
Rendelési példa
RC16-40-PTFE4+V: A tengely átmérője 40, a tömítőgyűrű anyaga PTFE4, a rozsdamentes acél rugó V alakú rugó.
RC16-B-40-PTFE4+R02: A tengely átmérője 40, a tömítőgyűrű anyaga PTFE4, a hozzáillő O-gyűrű fluorgumi.

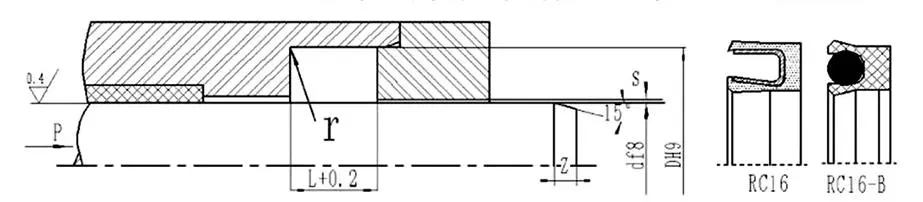

Specifikációs és paramétertáblázat (bármilyen méret a megadott tartományon belül elérhető)
|
df8 |
DH9 |
L+0,2 |
Smax (<20MPA) |
Smax (<40MPA) |
Zmin |
rmax |
|
4~9,9 |
d+2,9 |
2.4 |
0.08 |
0.05 |
0,8 liter |
0.4 |
|
10~19,9 |
d+4,5 |
3.6 |
0.10 |
0.07 |
0.4 |
|
|
20~39,9 |
d+6,2 |
4.8 |
0.15 |
0.08 |
0.6 |
|
|
40~119,9 |
d+9,4 |
7.1 |
0.20 |
0.10 |
0.8 |
|
|
120-1000 |
d+12,2 |
9.5 |
0.25 |
0.12 |
0.8 |
A PTFE tömítés felszerelése: Általában nyitott hornyokat használnak; a zárt hornyokba történő beépítéshez lásd a PTFE tömítés beszerelési útmutatójának 160. oldalát.
Műszaki és mérettáblázat (Ha az Ön által igényelt specifikációk nem szerepelnek ebben a táblázatban, kérjük, forduljon cégünkhöz; 1600 mm-ig tudunk termékeket szállítani.)
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
d |
D |
L |
|
10 |
14.5 |
3.6 |
32 |
38.2 |
4.8 |
60 |
69.4 |
7.1 |
120 |
132.2 |
9.5 |
230 |
242.2 |
9.5 |
||||
|
12 |
16.5 |
3.6 |
35 |
41.2 |
4.8 |
63 |
72.4 |
7.1 |
130 |
142.2 |
9.5 |
240 |
252.2 |
9.5 |
||||
|
14 |
18.5 |
3.6 |
36 |
42.2 |
4.8 |
65 |
74.4 |
7.1 |
140 |
152.2 |
9.5 |
250 |
262.2 |
9.5 |
||||
|
15 |
19.5 |
3.6 |
40 |
49.4 |
7.1 |
70 |
79.4 |
7.1 |
150 |
162.2 |
9.5 |
280 |
292.2 |
9.5 |
||||
|
16 |
20.5 |
3.6 |
42 |
51.4 |
7.1 |
75 |
84.4 |
7.1 |
160 |
172.2 |
9.5 |
300 |
312.2 |
9.5 |
||||
|
18 |
22.5 |
3.6 |
45 |
54.4 |
7.1 |
80 |
89.4 |
7.1 |
170 |
182.2 |
9.5 |
320 |
332.2 |
9.5 |
||||
|
20 |
26.2 |
4.8 |
48 |
57.4 |
7.1 |
85 |
94.4 |
7.1 |
180 |
192.2 |
9.5 |
350 |
362.2 |
9.5 |
||||
|
22 |
28.2 |
4.8 |
50 |
59.4 |
7.1 |
90 |
99.4 |
7.1 |
190 |
202.2 |
9.5 |
360 |
372.2 |
9.5 |
||||
|
25 |
31.2 |
4.8 |
52 |
61.4 |
7.1 |
100 |
109.4 |
7.1 |
200 |
212.2 |
9.5 |
400 |
412.2 |
9.5 |
||||
|
28 |
34.2 |
4.8 |
55 |
64.4 |
7.1 |
110 |
119.4 |
7.1 |
210 |
222.2 |
9.5 |
500 |
512.2 |
9.5 |
||||
|
30 |
36.2 |
4.8 |
56 |
65.4 |
7.1 |
115 |
124.4 |
7.1 |
220 |
232.2 |
9.5 |
600 |
612.2 |
9.5 |
