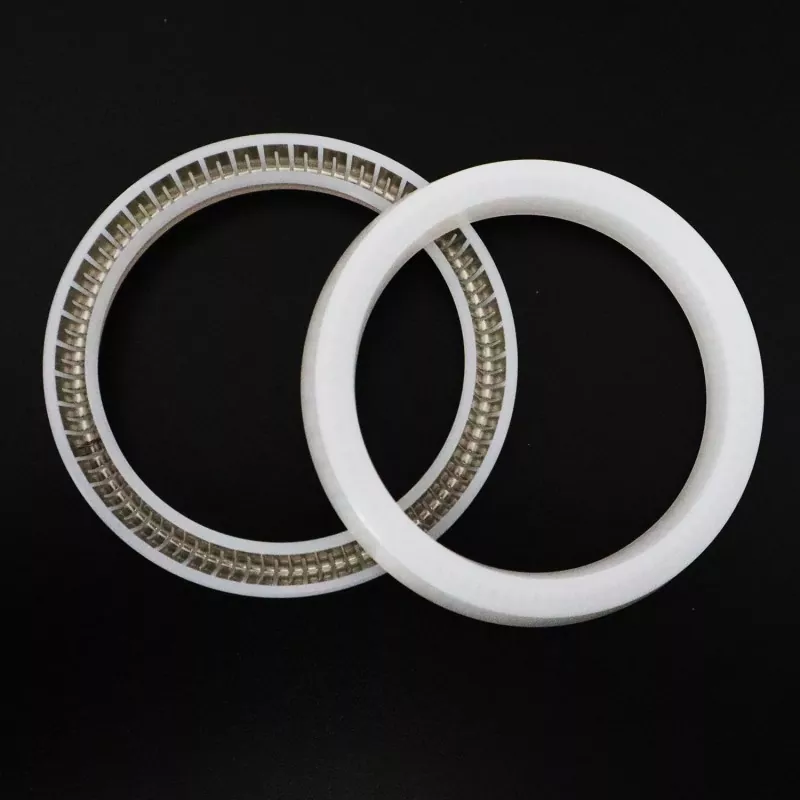

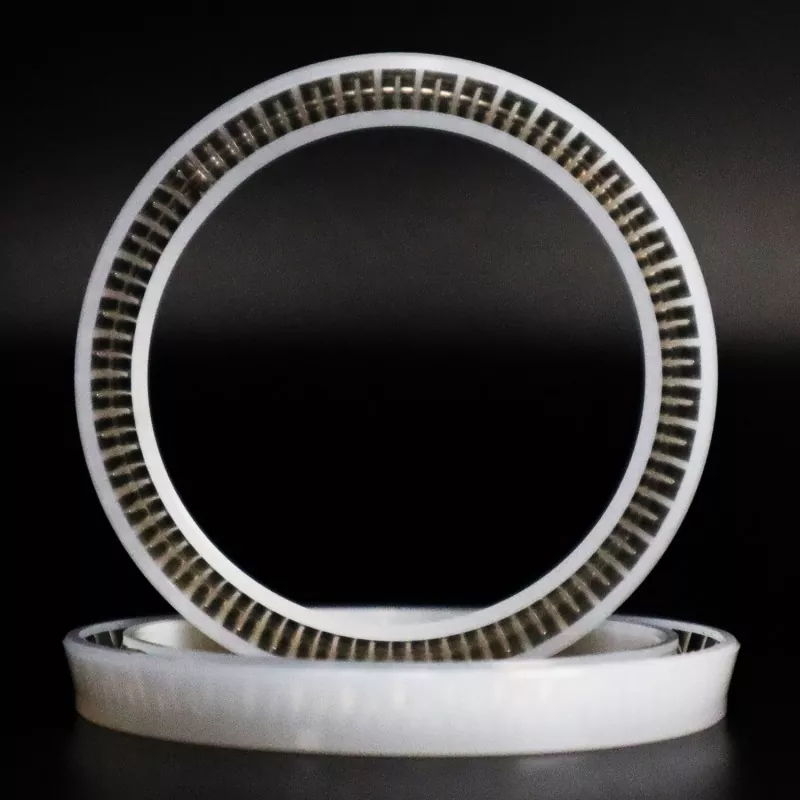

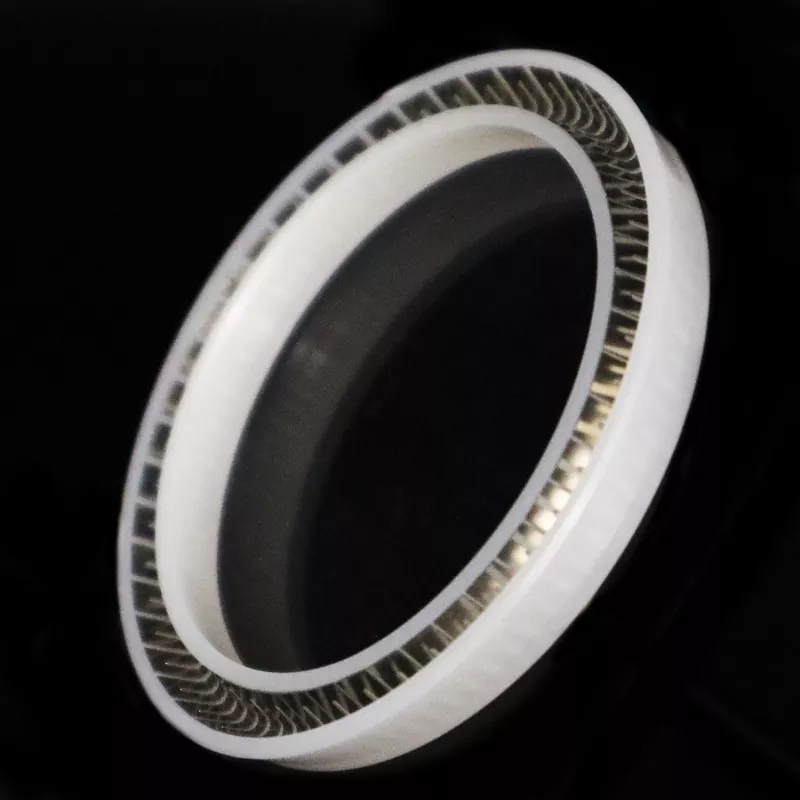

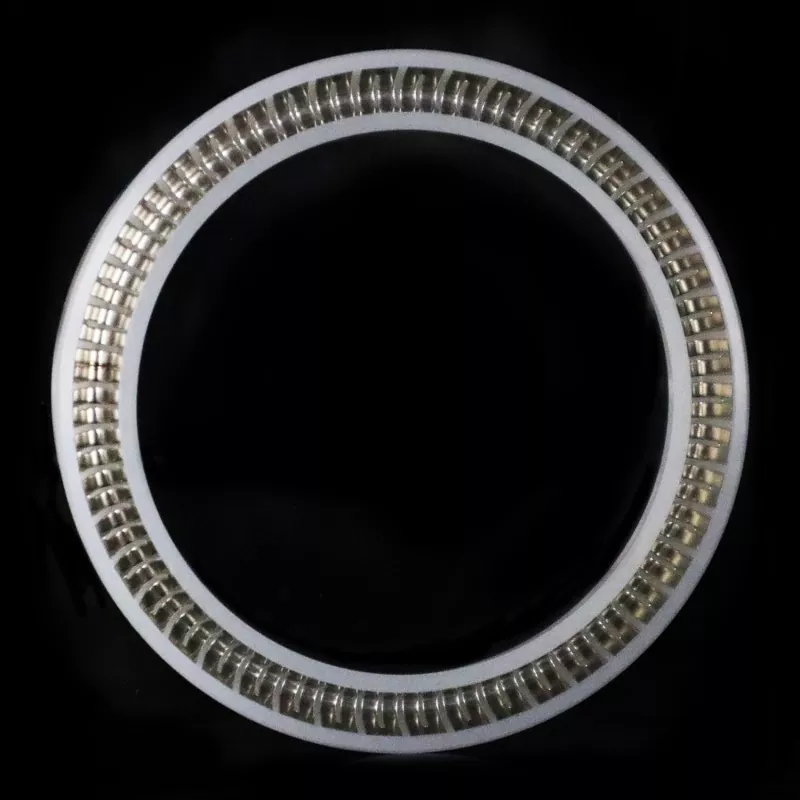

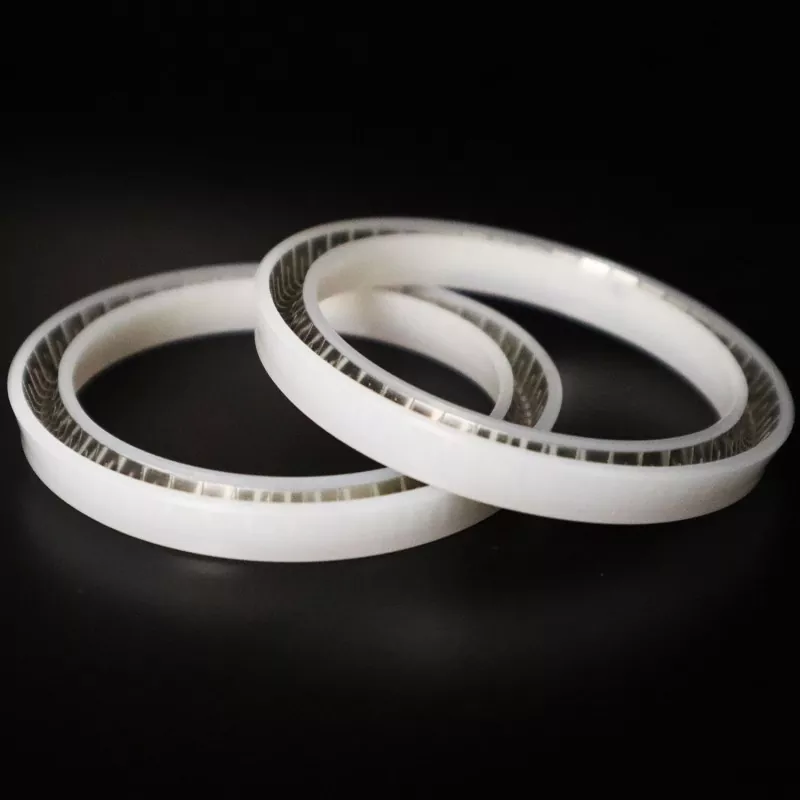

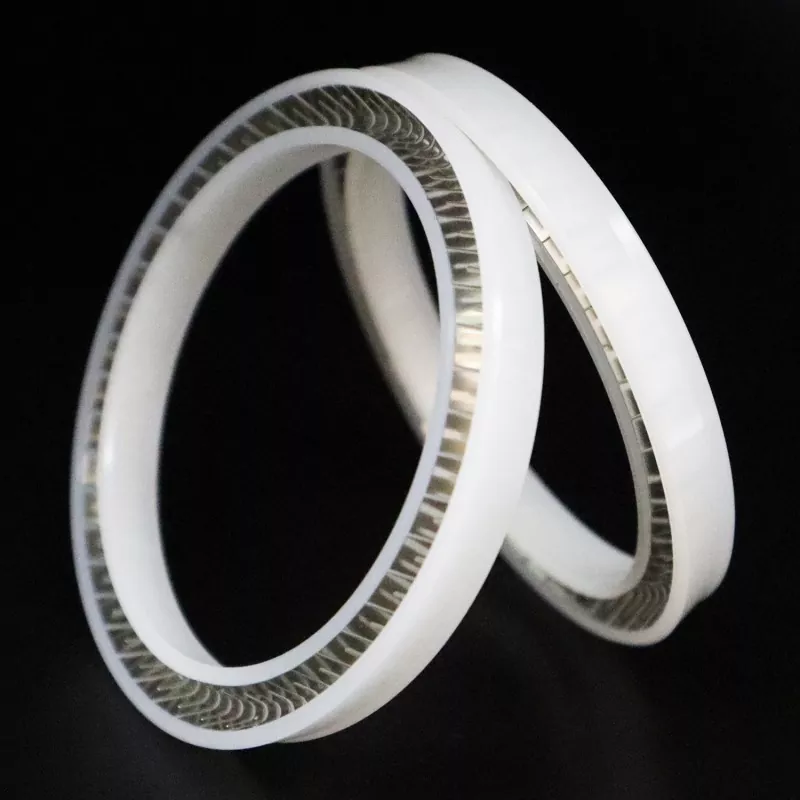

A Ruichen FS-A szimmetrikus rugós tömítés szimmetrikus kialakítású, lehetővé téve, hogy felcserélhetően használható legyen tengelyekhez és furatokhoz egyaránt. A rugós hajtású tömítéssorozat alapmodelljeként az FS-A költséghatékony és megbízható tömítési megoldást kínál a legtöbb szabványos működési körülményhez, így számos alkalmazásra alkalmas, beleértve a statikus tömítést, az alacsony fordulatszámú forgást és az oda-vissza mozgást.
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Sebesség (m/s) |
Hőmérséklet °C |
Média |
|
|
<40: Használjon L horonyszélességet >40 MPa: Használjon L1 horonyszélességet |
<10 |
BO/DO -35~+250 |
Más -200~+250 |
Minden folyadék, vegyszer és gáz |
Ennek a modellnek a fő előnyei a széles médiakompatibilitásban és a stabil teljesítményben rejlenek. PTFE tömítőtesttel és rugós szerkezettel kombinálva ellenáll a kémiai közegek túlnyomó többségének, beleértve a különféle hidraulikafolyadékokat, kenőanyagokat és enyhe kémiai oldatokat. Ami a hőmérséklet-alkalmazkodást illeti, az FS-A modell -50°C és 200°C közötti tartományban stabil tömítési teljesítményt tart fenn.
A Ruichen FS-A rugós tömítés különösen jól használható általános ipari berendezésekhez, szabványos hidraulikus rendszerekhez és hagyományos folyadékkezelő egységekhez. Alacsony súrlódású kialakítása biztosítja a zökkenőmentes működést és a minimális kitörési súrlódást, hatékonyan megakadályozva a "kibírható" jelenséget a berendezés működése közben.
Azon ügyfelek számára, akik először választanak rugós feszültségű tömítéseket, vagy akik nagyon érzékenyek a költségekre, a Ruichen FS-A ideális belépő szintű választás.
A megadott paramétertartományon belül minden méret elérhető.
Megjegyzés: Ha a szükséges specifikáció nem szerepel ebben a táblázatban, kérjük, lépjen kapcsolatba velünk; 1600mm-es átmérőig tudunk termékeket szállítani.
|

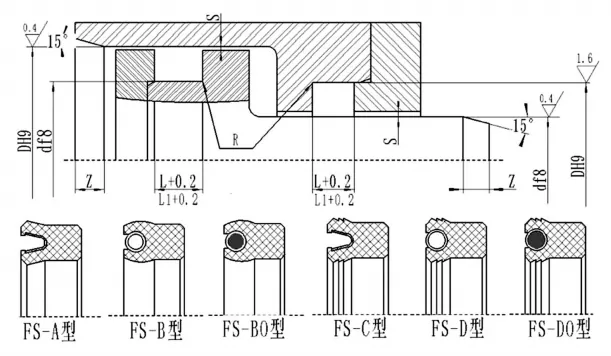

d |
D |
L+0,2 |
L1+0,2 (Alkalmazható 40 MPa feletti nyomásra) |
Radiális hézag Smax |
Letörés hossza Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Alkalmazási megjegyzés: Alkalmas tengelyek és furatok kétirányú tömítésére szabványos ipari környezetben; minimális nyomásingadozású alkalmazásokhoz ajánlott.
