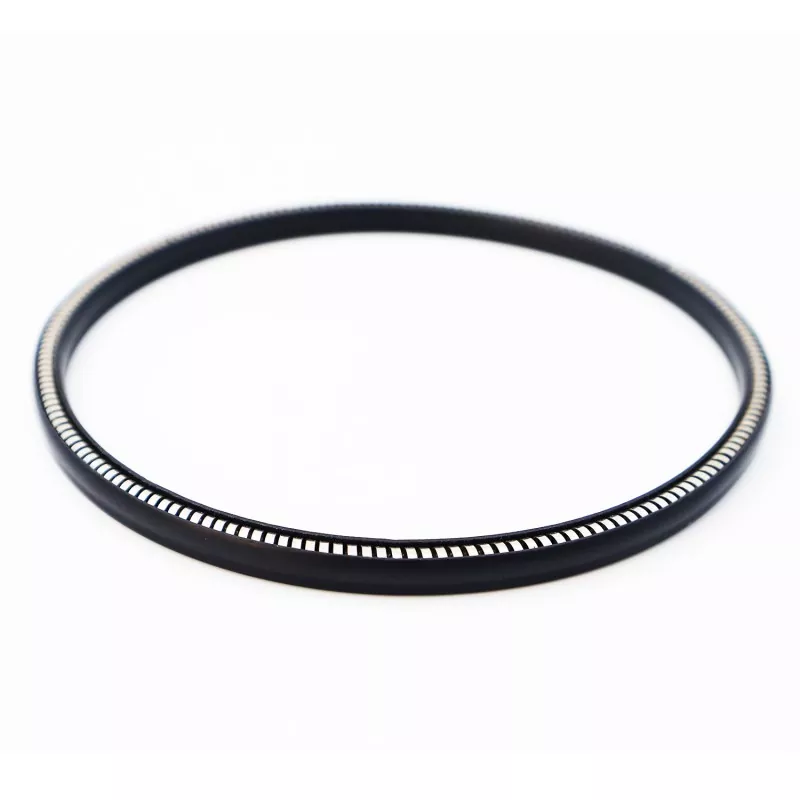

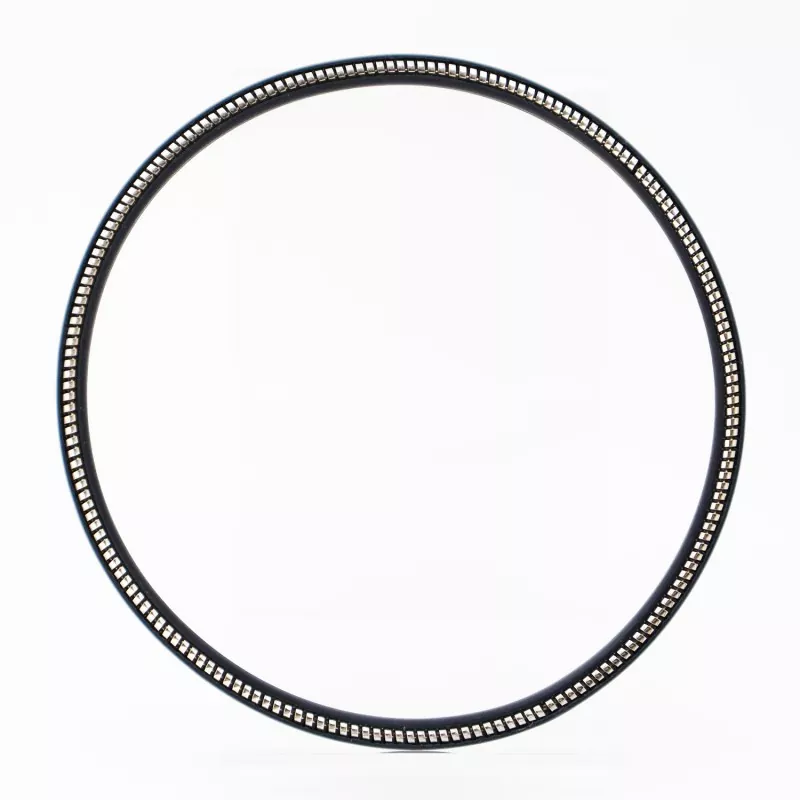

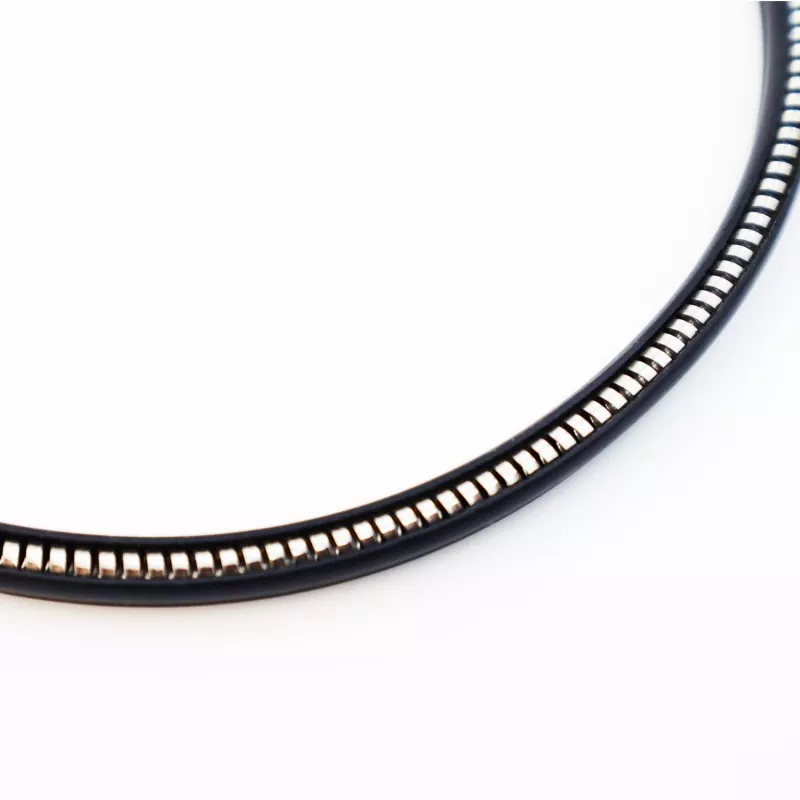

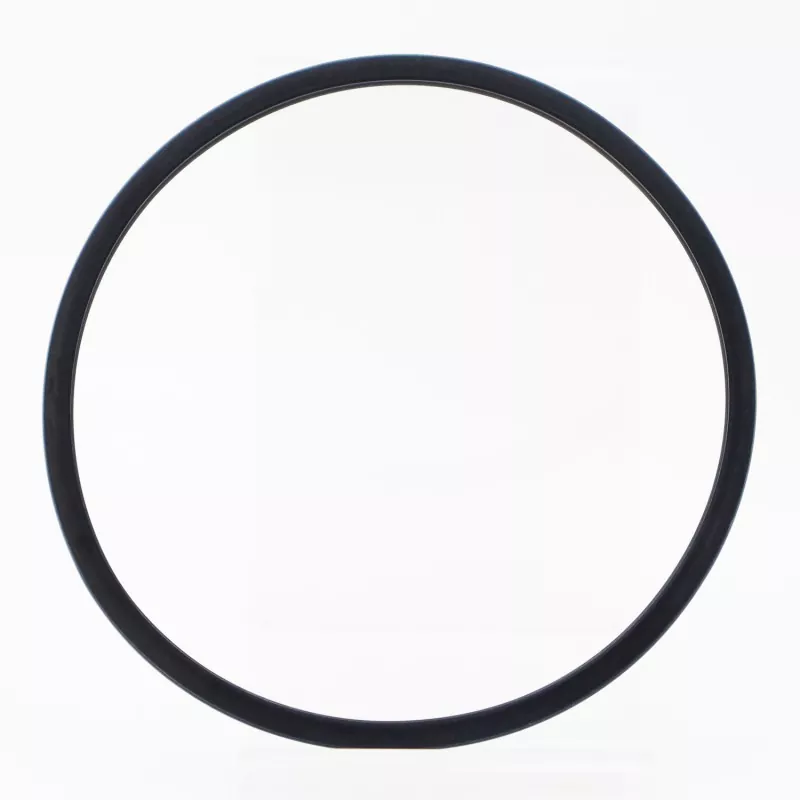

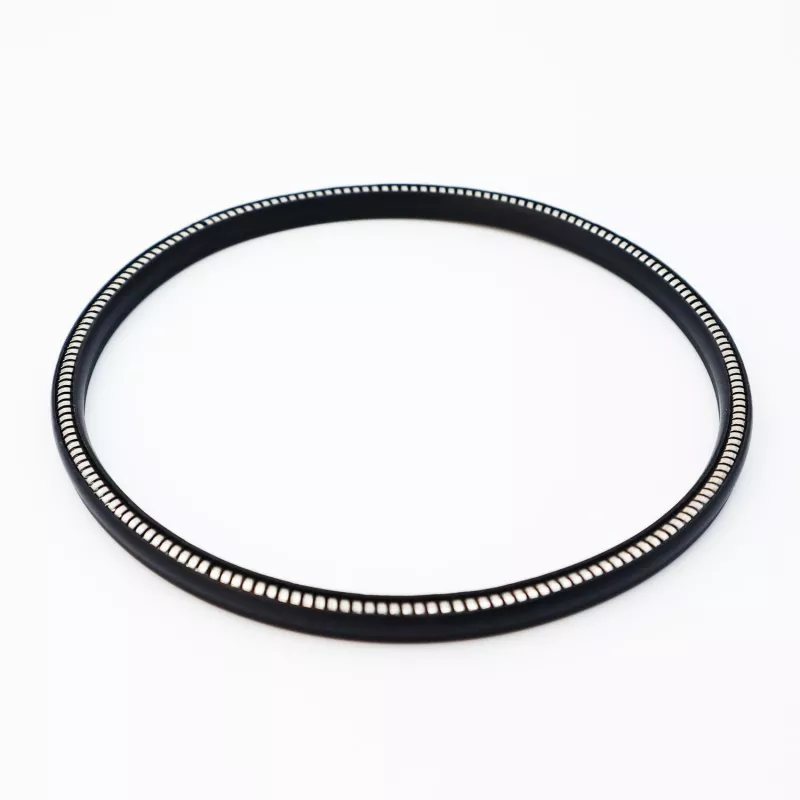

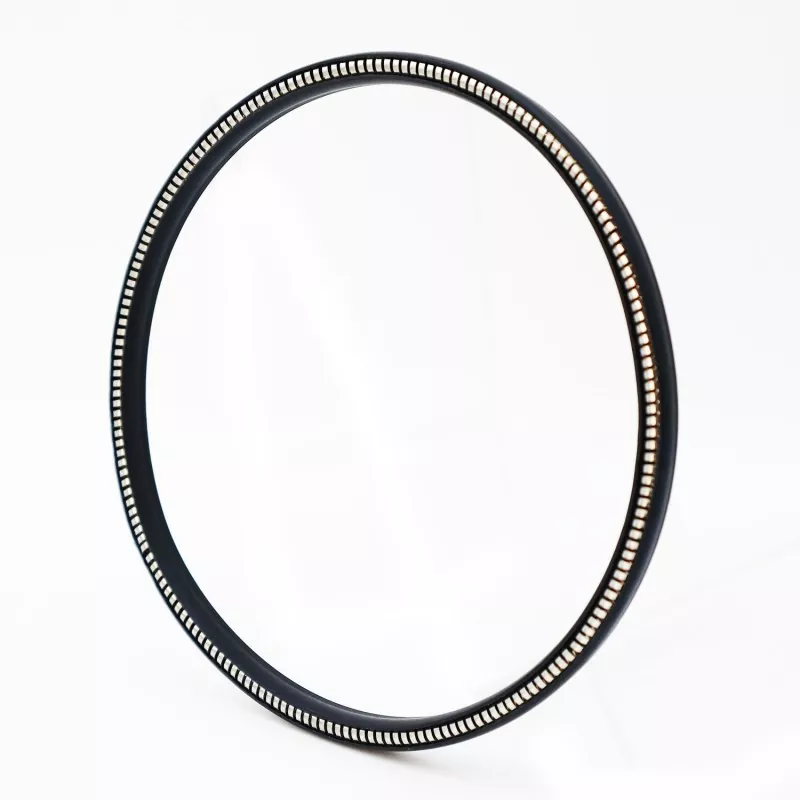

A Ruichen FS-B Enhanced rugós feszültségű tömítés teljesítményjavításokat kínál a szabványos szimmetrikus kialakításhoz képest, és kifejezetten a mérsékelt nyomást és enyhe működési ingadozásokat igénylő alkalmazásokhoz fejlesztették ki. Ez a modell optimalizálja a tömítőajak-profil és a rugórendszer közötti illeszkedést, ezáltal javítja a tömítés stabilitását dinamikus működési körülmények között.
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Sebesség (m/s) |
Hőmérséklet °C |
Média |
|
|
<40: Használjon L horonyszélességet >40 MPa: Használjon L1 horonyszélességet |
<10 |
BO/DO -35~+250 |
Más -200~+250 |
Minden folyadék, vegyszer és gáz |
Ennek a modellnek a fő jellemzője a nyomásingadozásokkal szembeni fokozott ellenállása, az üzemi nyomástartomány akár 40 MPa is lehet. Továbbfejlesztett tömítőajakos kialakítása kiváló közegkompatibilitást tesz lehetővé, lehetővé téve a vegyi anyagok szélesebb körének kezelését, beleértve bizonyos rendkívül agresszív ipari folyadékokat is. -60°C és 220°C közötti hőmérsékleti tartományban működik, megfelelve a legtöbb ipari környezet követelményeinek.
A Ruichen FS-B rugós tömítés kiváló kompatibilitást biztosít a közegek széles skálájával, miközben stabilabb súrlódási jellemzőket és hosszabb élettartamot biztosít a dugattyús alkalmazásoknál. Legyen szó építőipari gépek hidraulikus hengereiről, ipari szivattyúiról vagy vegyszerszelepekről, a Ruichen FS-B kiváló, hosszan tartó tömítési teljesítményt nyújt.
A megadott tartományon belül minden méret elérhető.
Megjegyzés: Ha a szükséges specifikációk nem szerepelnek itt, kérjük, lépjen kapcsolatba velünk; 1600mm-es átmérőig tudunk termékeket szállítani.
|

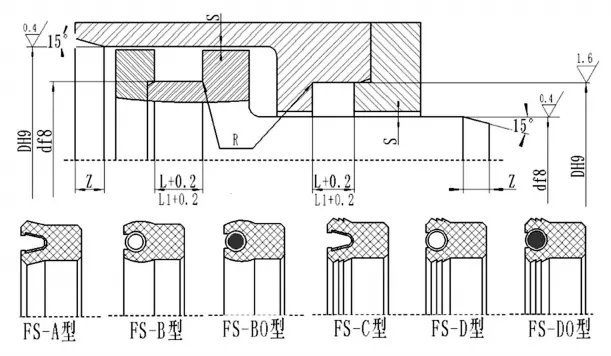

d |
D |
L+0,2 |
L1+0,2 (Alkalmazható 40 MPa feletti nyomásra) |
Radiális hézag Smax |
Letörés hossza Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Műszaki jellemzők: Alkalmas magas és ingadozó nyomású üzemi körülményekhez; a tömítés élettartamára vonatkozó speciális követelményekkel rendelkező berendezésekhez ajánlott.
