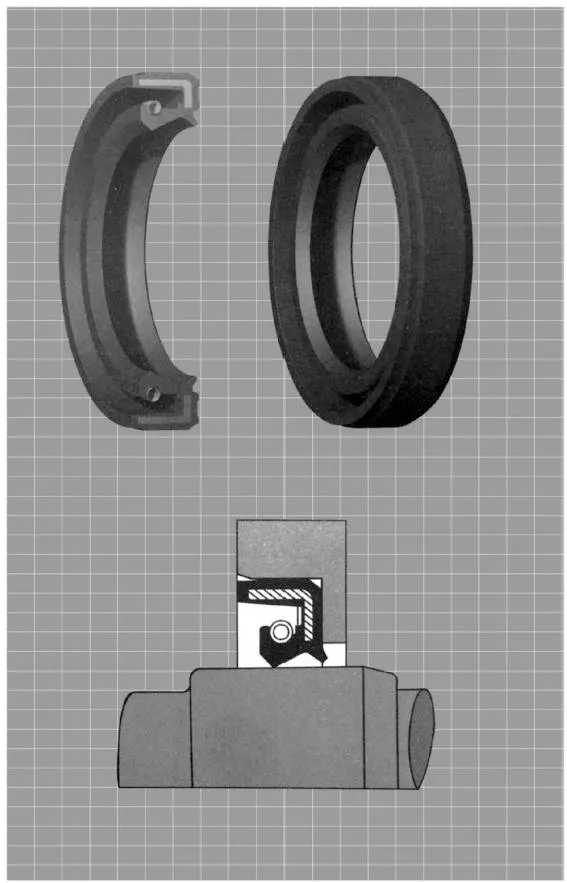

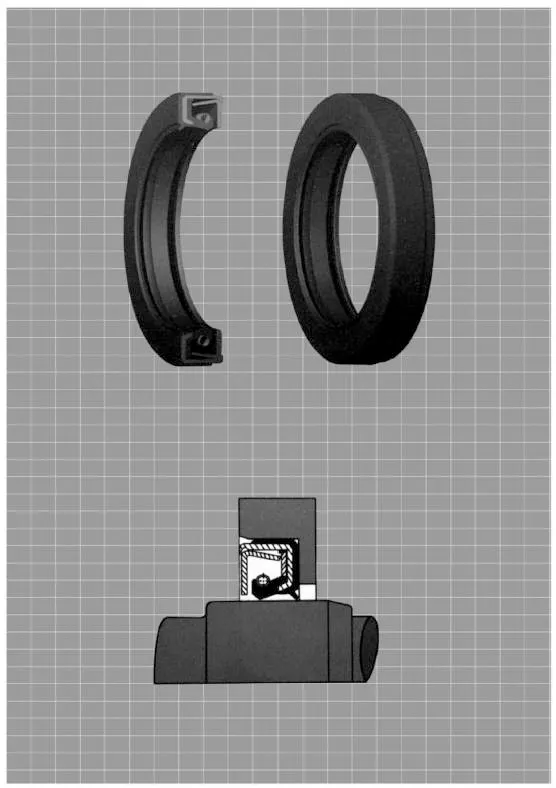

A vázas olajtömítés három részből áll: egy tömítőtestből, egy erősítő vázból és egy önfeszítő csavarrugóból. A tömítőtest a helytől függően tovább van osztva alsó részre, derékrészre, vágóélre és tömítőajakra. Jellemzően szabad állapotában a vázas olajtömítés belső átmérője kisebb, mint a tengely átmérője, ami bizonyos "interferencia illesztést" mutat.
Ezért amikor az olajtömítést behelyezik a tömítés ülékébe és a tengelybe, a tömítés vágóélének rugalmassága és az önfeszítő csavarrugó összehúzó ereje radiális szorítóerőt hoz létre a tengelyen, ami optimális tömítési teljesítményt eredményez.
Anyag
NBR (nitril-butadién gumi)
Közepes
Hidraulika alapú olaj
Üzemi hőmérséklet
-25°C és +100°C között
Sebesség
-
Üzemi nyomás
0,3 MPa
Anyagkeménység
-
|

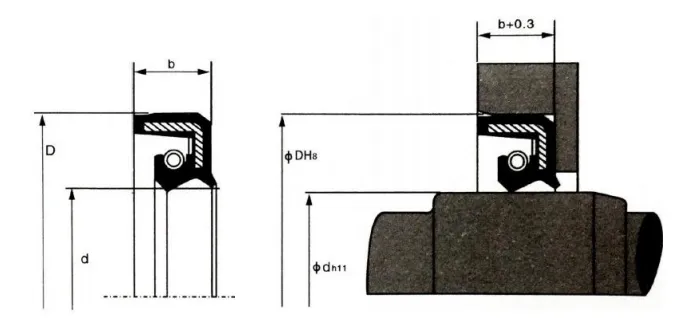

Modell |
d |
D |
b |
Rendelési modell |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |
RCTCN dupla ajakos nagynyomású olajtömítés
Áttekintés: Az általános nyomásálló vázkialakítás minimalizálja az ajak deformációját, így alkalmas a forgó tengelyek tömítésére nyomás alatti alkalmazásokban.
Anyaga: NBR (nitril-butadién gumi)
Közeg: Ásványolaj alapú hidraulikaolaj
Üzemi hőmérséklet (°C): -25 és +100 között
Sebesség: -
Üzemi nyomás: 1 MPa
Anyagkeménység: -
Miért válassza a Ruichent?
Átfogó tesztelési rendszer: Átfogó anyag- és termékvizsgáló laboratóriumunk van, beleértve:
● Anyagmechanikai tulajdonságok vizsgálata (szakítógép, stb.).
● Dedikált tesztelőpad a hidraulikus tömítések teljesítményéhez, élettartamához és a forgó tömítésekhez.
● Speciális tesztelési képességek a nagynyomású tömítésekhez, amelyek képesek indítási ellenállási, teljesítmény- és tartóssági tesztek elvégzésére 200 MPa-t meghaladó nyomáson.
Mérvadó képesítések és kitüntetések: Nemzeti csúcstechnológiai vállalkozás vagyunk, és egy tartományi szintű "specializált, kifinomult és innovatív" vállalkozás, több mint 40 nemzeti szabadalom birtokában (többnyire több találmányi szabadalommal is).
Iparági hozzájárulás: Tagjai vagyunk a Kínai Hidraulikus és Pneumatikus Tömítések Ipari Szövetségének, és részt veszünk a nemzeti szabványok kidolgozásában, ajánlattételi egységként szolgálva az iparágban.
