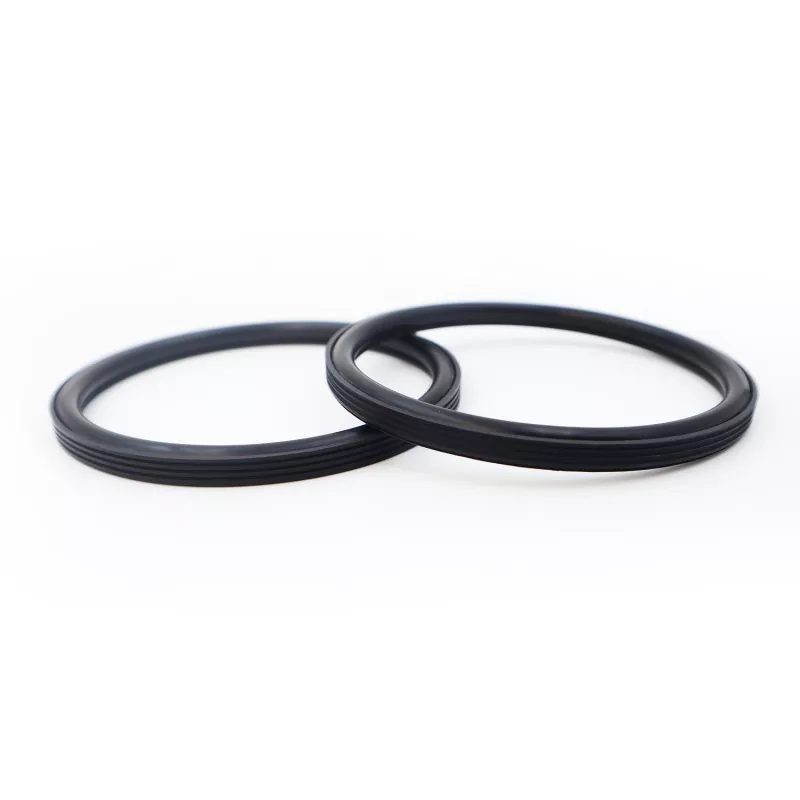

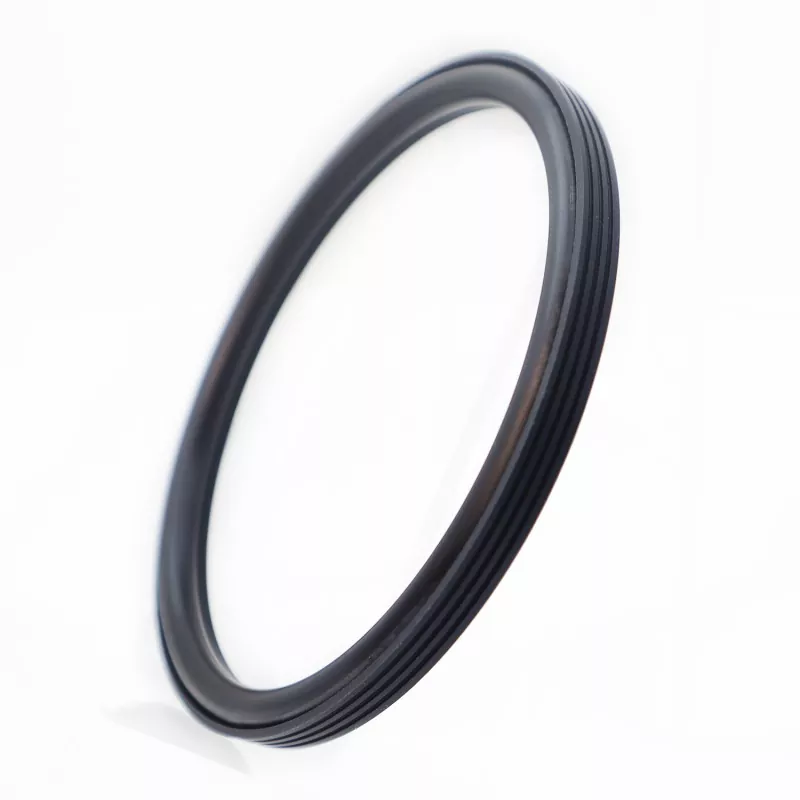

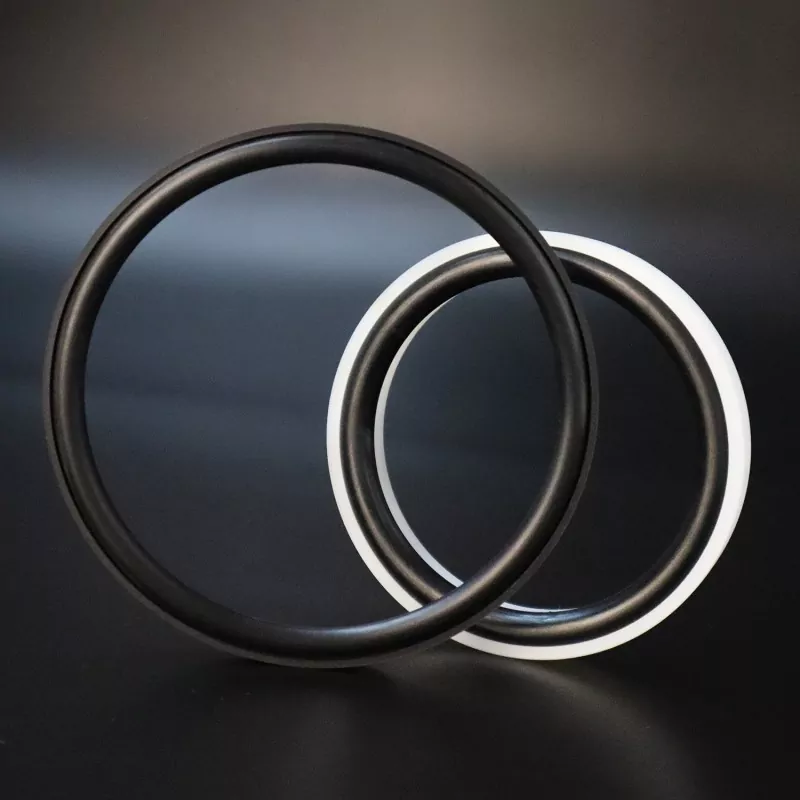

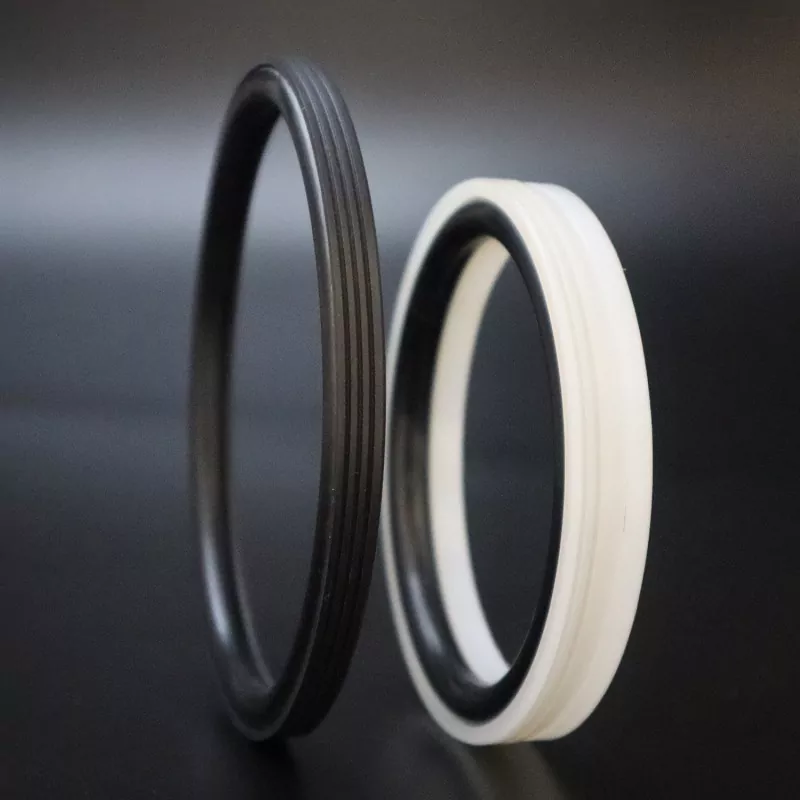

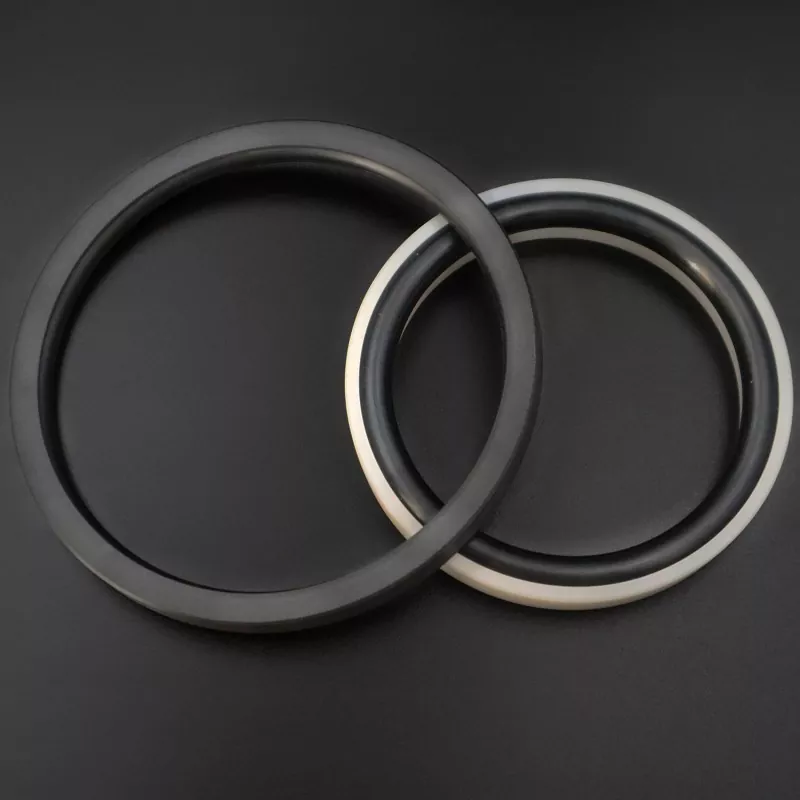

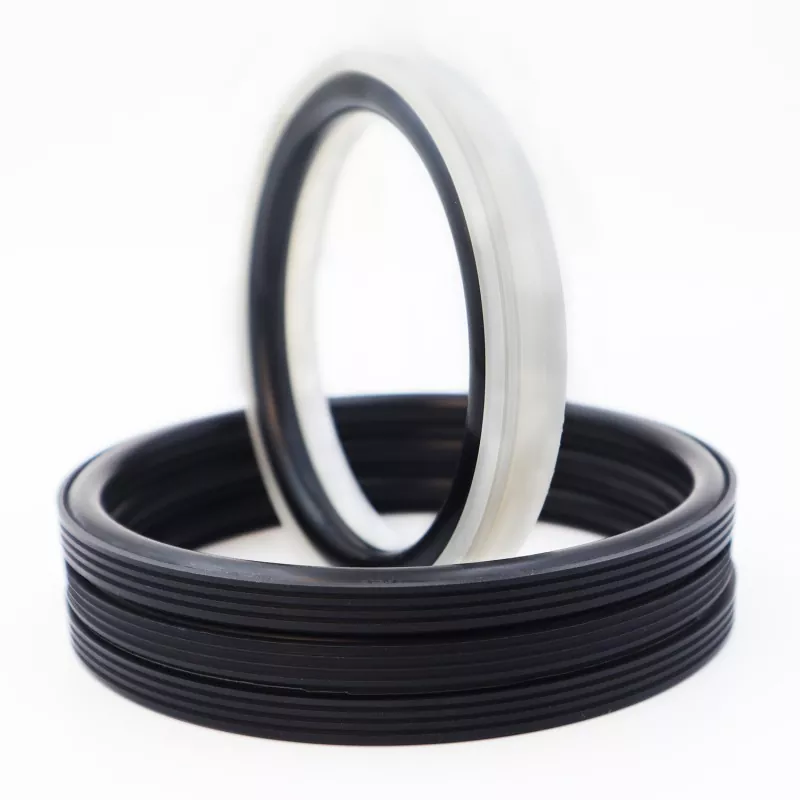

Az RC2062 megerősített fogazott dugattyútömítés egy speciálisan tervezett fogazott tömítőgyűrűből áll, amely nagy teljesítményű műszaki műanyagból és egy gumi O-gyűrűből áll; alkalmas egyirányú tömítésre hidraulikus dugattyús és rotációs alkalmazásokban.
Hosszú élettartammal, alacsony súrlódással, kiváló tömítési teljesítménnyel, kompakt alapterülettel, valamint egyszerű telepítéssel és karbantartással rendelkezik. A tömítőajak optimalizált kialakítása és vastagsága hatékony tömítést biztosít még akkor is, ha durva közegnek, például cementiszapnak van kitéve.
Kompakt általános szerkezetével minimálisra csökkenti a telepítési helyigényt, és megkönnyíti a kényelmes helyszíni összeszerelést és az azt követő karbantartást. Megbízható tömítő megoldásként szolgál dugattyús kamrákhoz iszapkezelési alkalmazásokban. Felkérjük az ipari berendezések gyártóit, hogy értékeljék, hasonlítsák össze és adjanak le tömeges megrendelést erre a termékre.
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C)
|
Sebesség (m/s) |
Közepes |
|
|
Oda-vissza mozgás |
Forgó mozgás |
|||
|
≤100 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
≤2 |
Víz, iszap, kőolaj, hidraulika olaj, emulzió |
|
-20 - +200 (FKM O-gyűrűvel) |
||||
1. A kompatibilis O-gyűrű anyagok a következők: RO1 nitril gumi (NBR), RO2 fluorelasztomer (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE4; egyéb rendelkezésre álló anyagok közé tartozik a PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 stb.
Rendelési modell: RC2062-80*68.3*7.6-PTFE4-R01
Modell - Furat átmérője * Horony átmérője * Horony szélessége - Anyagkód
A paramétereken belül bármilyen méret elérhető
|

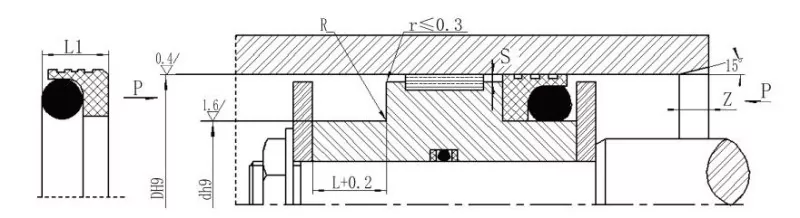

Furatméret tartomány Szabványos típus D H9 RC2062 |
Furat tartomány Nagy teherbírású D H9 RC2062-Z |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Tömítés szélessége L1 |
Saroksugár Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű keresztmetszet átmérője |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Megjegyzés: 1. ≤30 mm-es furatátmérő esetén nyitott hornyos kialakítás javasolt.
2. 30 MPa-t meghaladó nyomás esetén az extrudálási réshez H8/f8 illesztés javasolt.
