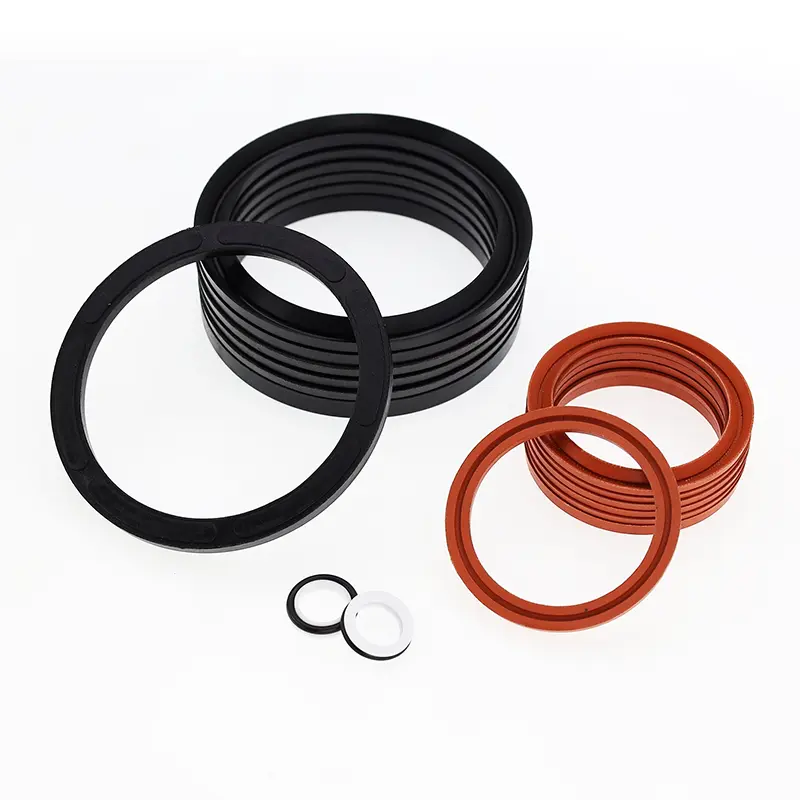

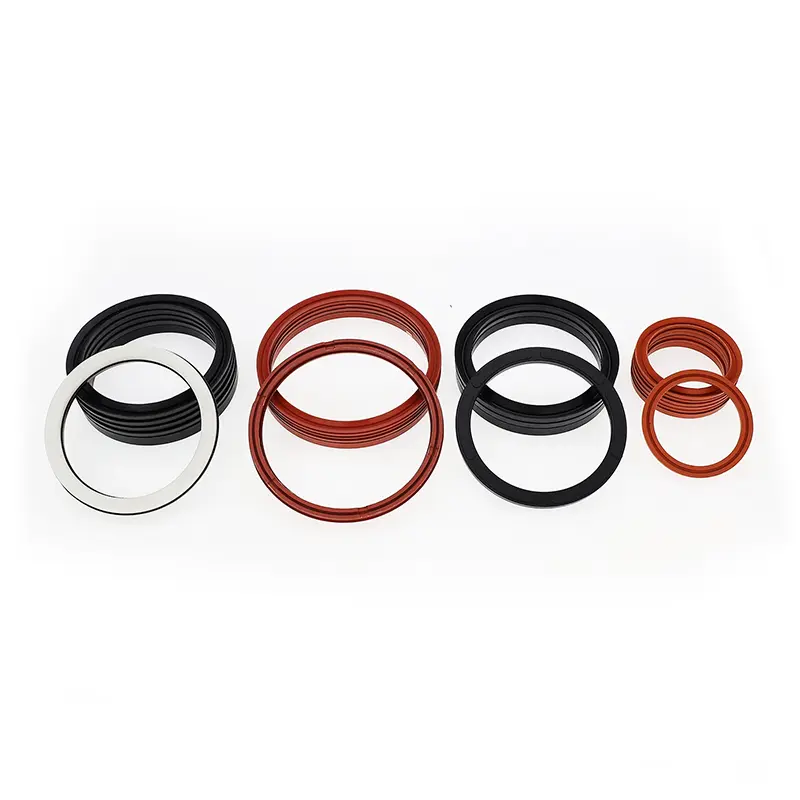

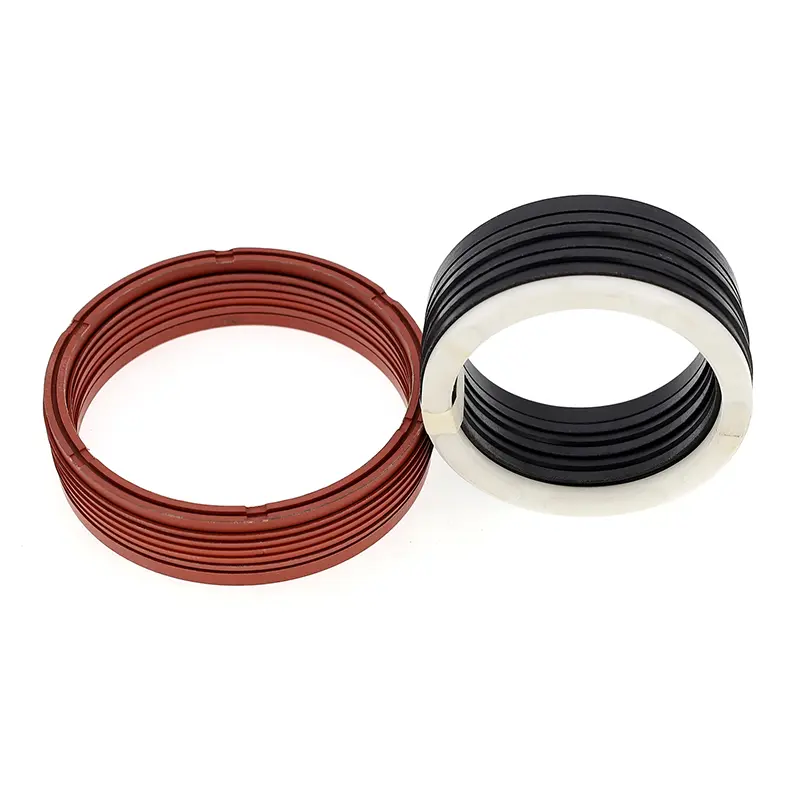

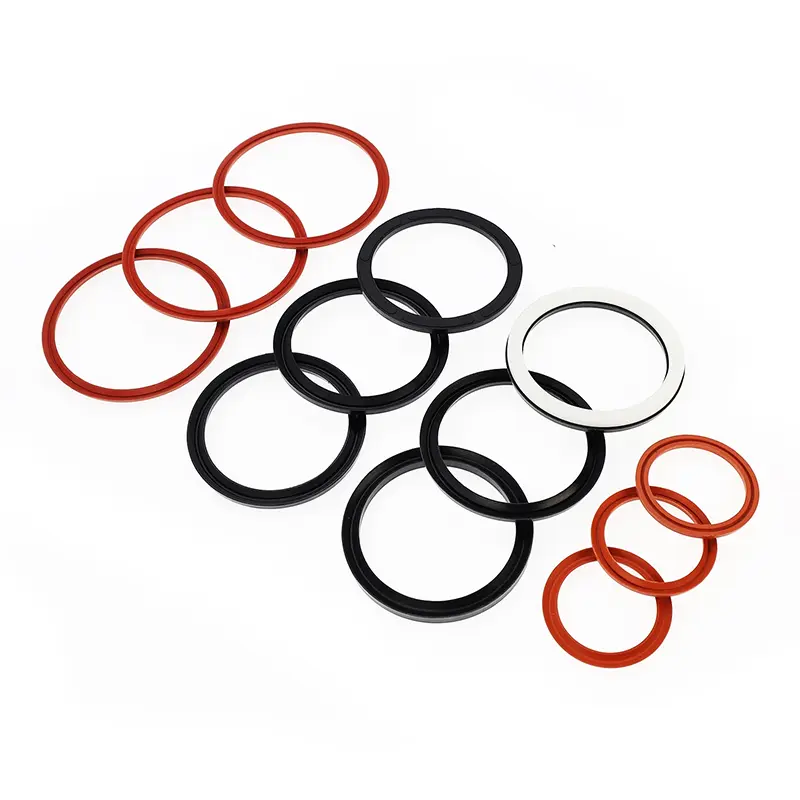

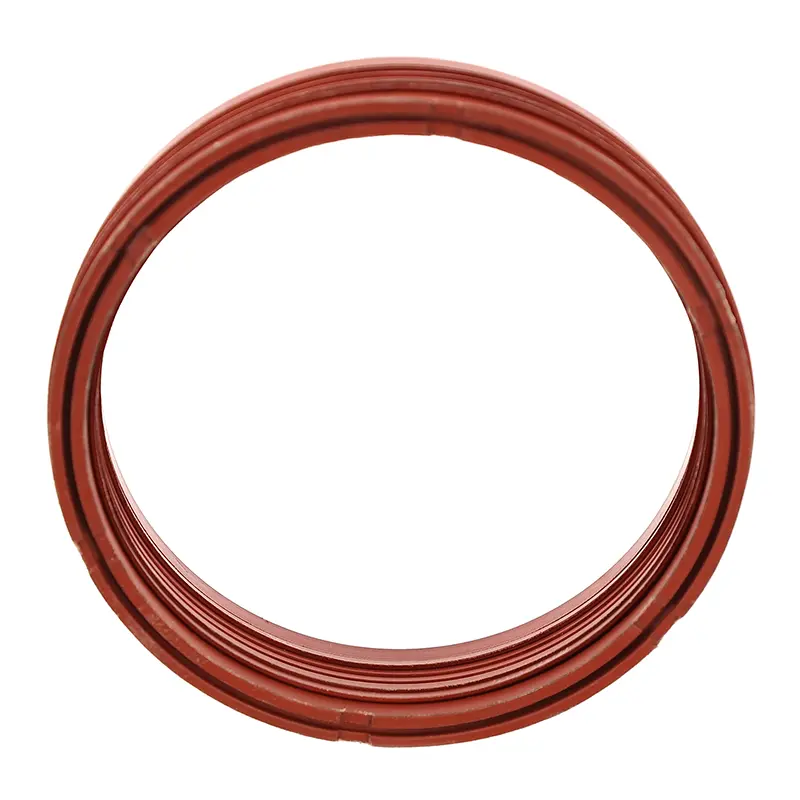

A V-alakú kombinált tömítés dugattyúrudakhoz egy (legalább három) V-alakú tömítőgyűrűből, egy nyomógyűrűből és egy tartógyűrűből áll. Alkalmas egyirányú nyomástömítésre dugattyús hidraulikus alkalmazásokban. A szerelés során a tömítőanyaggal kompatibilis zsírt kell alkalmazni. Monolit (zárt) horonyba nem szerelhető.
Jellemzők:
1. Anyagok széles választéka áll rendelkezésre, amelyek lehetővé teszik az optimális beállítást a különféle alkalmazásokhoz.
2. Alkalmas zord üzemi körülmények között történő használatra, gyakorlatilag minden közeghez és igényes körülményekhez alkalmazkodik.
3. Hosszú élettartam, alkalmas olajmentes kenési tömítésekhez (megfelelő anyagválasztással).
4. Állítható tömítési teljesítmény és súrlódás érhető el a tömítés beállításával, az axiális méret pedig V-alakú tömítőgyűrűk hozzáadásával vagy eltávolításával.
5. Hatékony még gyenge tömítőfelületi minőség esetén is.
Érvényes működési feltételek (extrém értékek nem jelenhetnek meg egyszerre)
|
Nyomás Mpa |
Hőmérséklet ℃ |
Sebesség m/s |
Közepes |
|||
|
≤60 |
-35~+100 (nitril gumi vagy nitril szövet gumi) |
-20~+200 (fluorgumi vagy fluorgumi kendő) |
-200~+260 (PTFE) |
≤0,5 (gumi vagy szövettel erősített gumi) |
≤15 (PTFE) |
Szinte minden média (ésszerű anyagkombináció) |
Anyagok
1. Nyomógyűrű anyaga: PTFE, nitril-butadién gumi (NBR) szövet, fluorkaucsuk-butadién gumi szövet, nejlon, polioximetilén
2. V-gyűrű anyaga: PTFE, nitril-butadién gumi (NBR) szövet, fluorkaucsuk, fluorkaucsuk-butadién gumi szövet, poliuretán
3. A támasztógyűrű anyagai: nitril-butadién gumi szövet, fluorkaucsuk-butadién gumi szövet, nejlon, polioximetilén, PTFE
Rendelési példa
|
Modell |
Anyag |
Alkalmazható hatály |
Tömítés |
|
RC15-A |
V-gyűrű: NBR kendő, nyomógyűrű, tartógyűrű: NBR kendő/PA/POM/PTFE |
Normál hőmérséklet, magas nyomás |
Jó |
|
RC15-B |
V-gyűrű: FKM kendő, nyomógyűrű, tartógyűrű: FKM kendő/PTFE |
Magas hőmérséklet, nagy nyomás |
Jó |
|
RC15-C |
V-gyűrű: NBR, nyomógyűrű, tartógyűrű: NBR kendő/PA/POM/PTFE |
Normál hőmérséklet, közepes és alacsony nyomás |
Kiváló |
|
RC15-D |
V-gyűrű: FKM, nyomógyűrű, tartógyűrű: FKM ruha/PTFE |
Magas hőmérséklet, közepes és alacsony nyomás |
Kiváló |
|
RC15-E |
V-gyűrű: NBR+NBR kendő kombináció, nyomógyűrű, tartógyűrű: NBR ruha/PA/POM/PTFE |
Normál hőmérséklet, közepes és magas nyomás |
Nagyon jó |
|
RC15-F |
V-gyűrű: FKM+FKM kendő kombináció, nyomógyűrű, tartógyűrű: FKM kendő/PTFE |
Magas hőmérséklet, közepes és magas nyomás |
Nagyon jó |
|
RC15-G |
V-gyűrű, nyomógyűrű, tartógyűrű: PTFE1/PTFE2/PTFE3/PTFE4 |
Magas hőmérsékletű és nagynyomású korrozív közeg |
Normál |
|
RC15-H |
V-gyűrű: PU, nyomógyűrű, tartógyűrű: PU/PA/POM/PTFE |
Normál hőmérséklet, közepes és magas nyomás |
Nagyon jó |

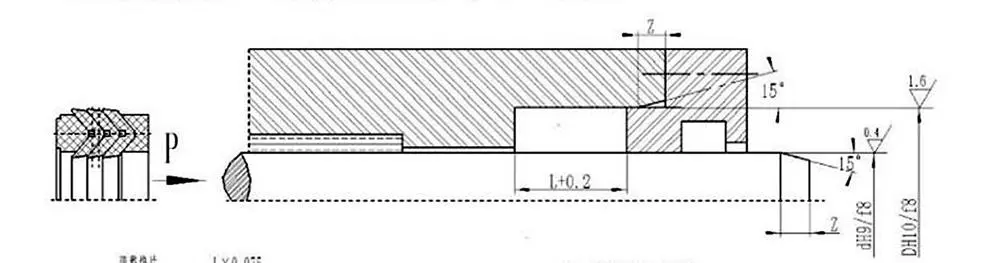

Beépítési letörési előírások
|
Rúd átmérő d |
Letörés hossza Zmin |
|
0-100 |
5 |
|
101-200 |
7.5 |
|
200-500 |
10 |
|
＞ 500 |
12.5 |
A V alakú tömítések axiális méretben állíthatók a tömítés beállításával az optimális tömítés és súrlódás elérése érdekében. A kezdeti kopás hosszan tartó működés után az axiális méret beállításával meghosszabbítható. Az állítható tömítésüreg tengelyirányú mérete javasolt kialakítása 1,025 liter, a beállítási tartomány 7,5% L.
