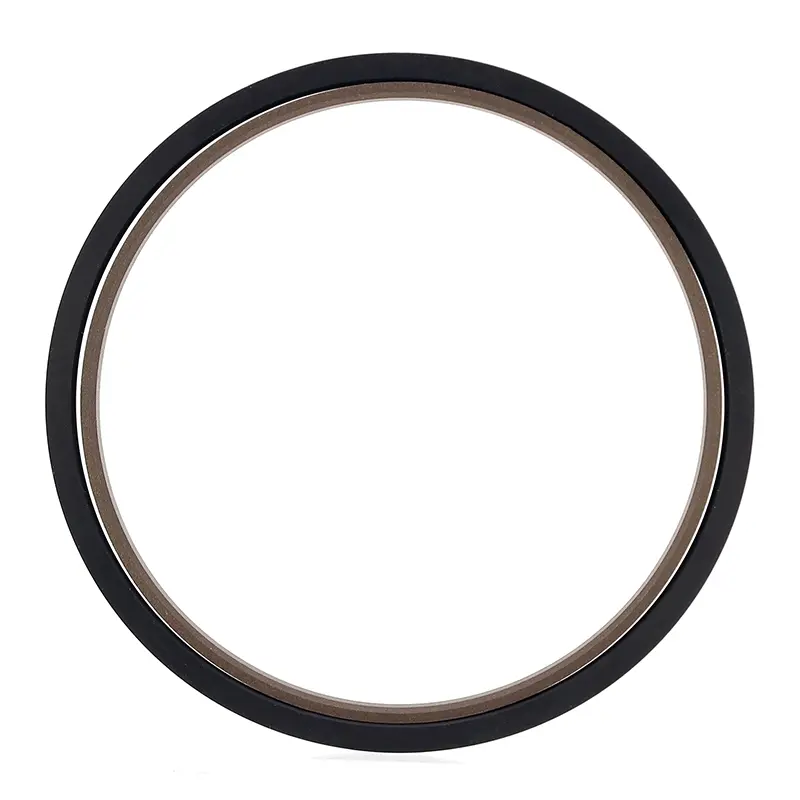

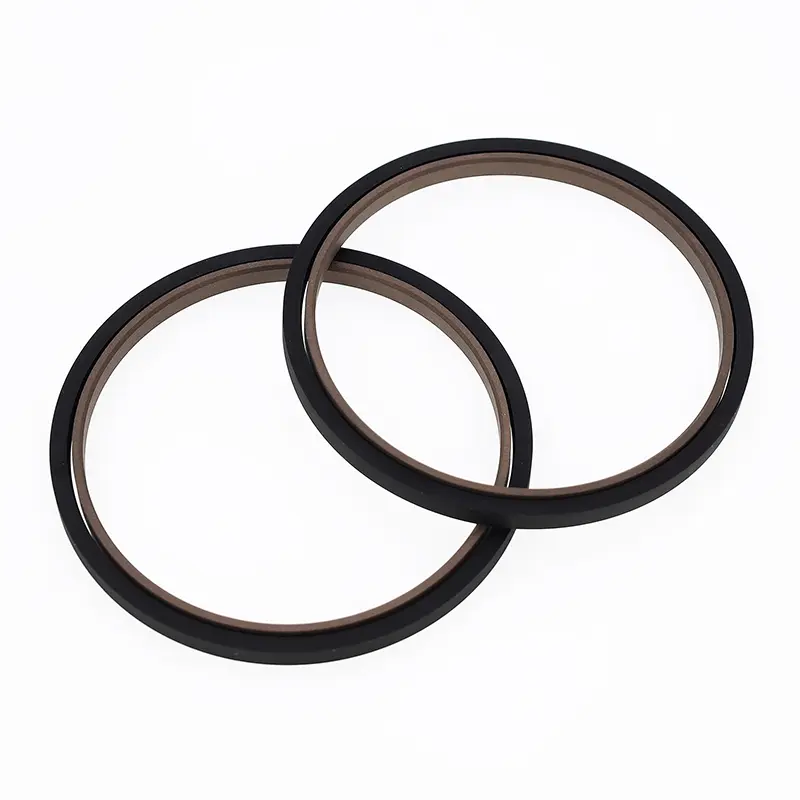

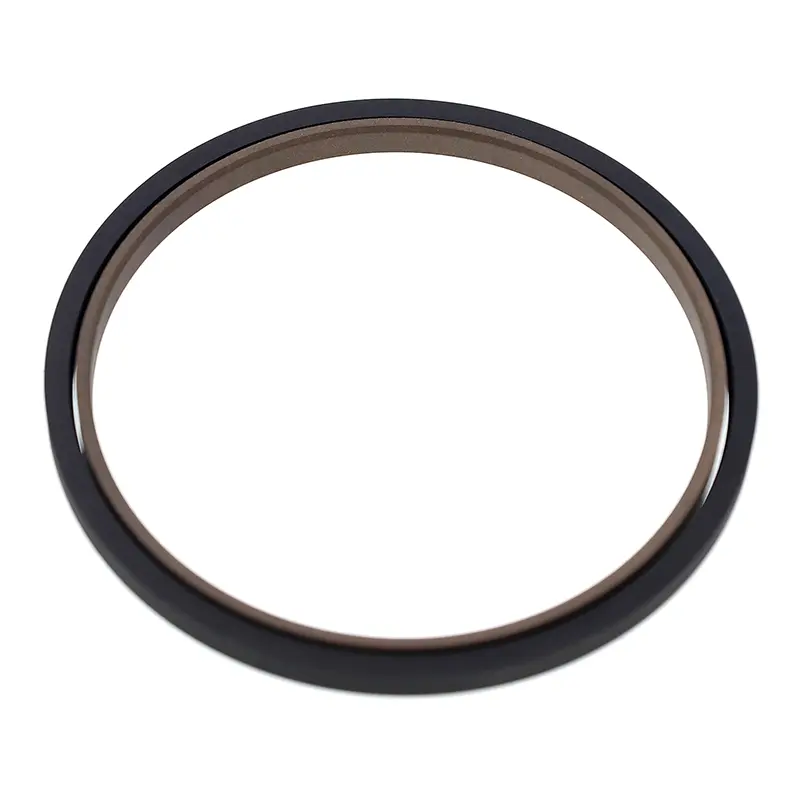

A dugattyúrudak téglalap alakú kombinált tömítése egy PTFE-vel töltött négyszögletes tömítőgyűrűből és egy téglalap alakú gumigyűrűből áll. Alkalmas kétirányú nyomástömítésre dugattyús hidraulikus és pneumatikus alkalmazásokban. A téglalap alakú gyűrű radiális erőt biztosít, és kompenzálja a tömítőgyűrű kopását. 30 mm-nél kisebb átmérőjű rúd esetén osztott (nyitott) horony kialakítást kell használni.
Jellemzők:
1. Alacsony súrlódás, alacsony indulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, és nincs kúszás;
2. Kettős célú tömítés hidraulikus és pneumatikus alkalmazásokhoz, alkalmas kétirányú nyomásos tömítésre;
3. Hosszú élettartam, alkalmas olajmentes kenésre;
4. Kompakt kialakítás az egyszerű telepítés és karbantartás érdekében.
Érvényes működési feltételek (extrém értékek nem jelenhetnek meg egyszerre)
|
Nyomás Mpa |
Hőmérséklet ℃ |
Sebesség m/s |
Közepes |
Kihúzó rés Smax |
|
≤40 |
-35~+100 (megfelelő téglalap alakú NBR gyűrű) |
≤4 |
Ásványi alapú hidraulikaolaj, égésgátló folyadék (HFA/HFB), víz, gáz stb. |
0,4 (~25 MPA) |
|
-20~+200 (megfelelő FKM téglalap alakú gyűrű) |
0,2 (~40 MPA) |
Anyag kiválasztása
1. Elérhető téglalap alakú anyagok: R01 nitrilkaucsuk (NBR), RO2 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyagok: PTFE2, PTFE3, PTFE4 (lásd az anyagleírást).
Rendelési példa

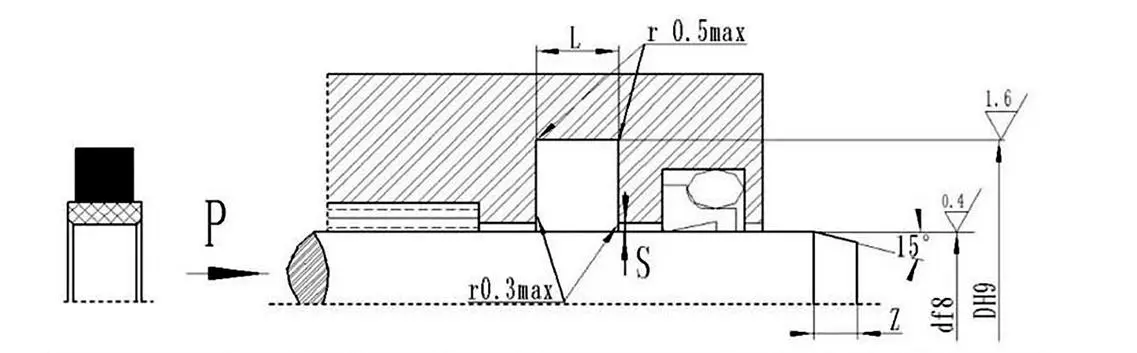

Rendelési modell SPN-d*DL-PTFE3-R01: Rúd átmérője * Horony alsó átmérője * Horony szélessége
SPN modell PTFE3 - Módosított PTFE anyagkód R01 - Négyszögletes gyűrű anyagkód
