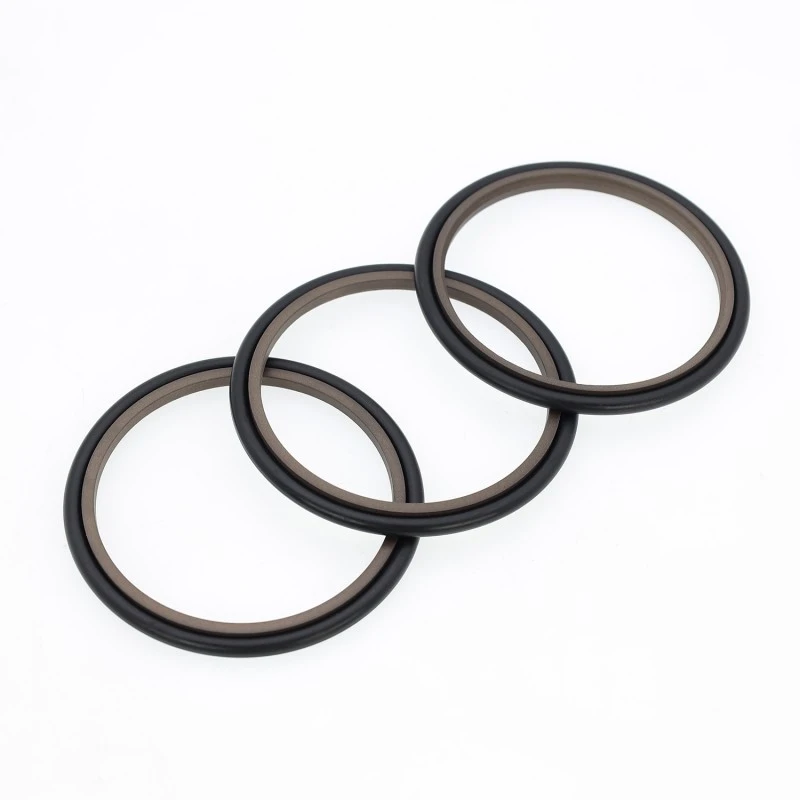

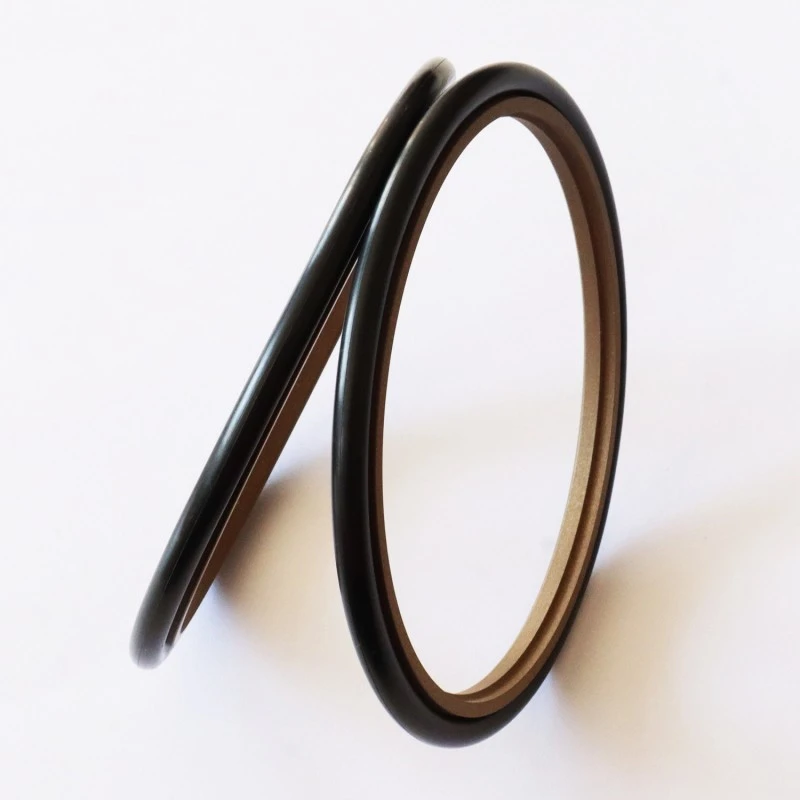

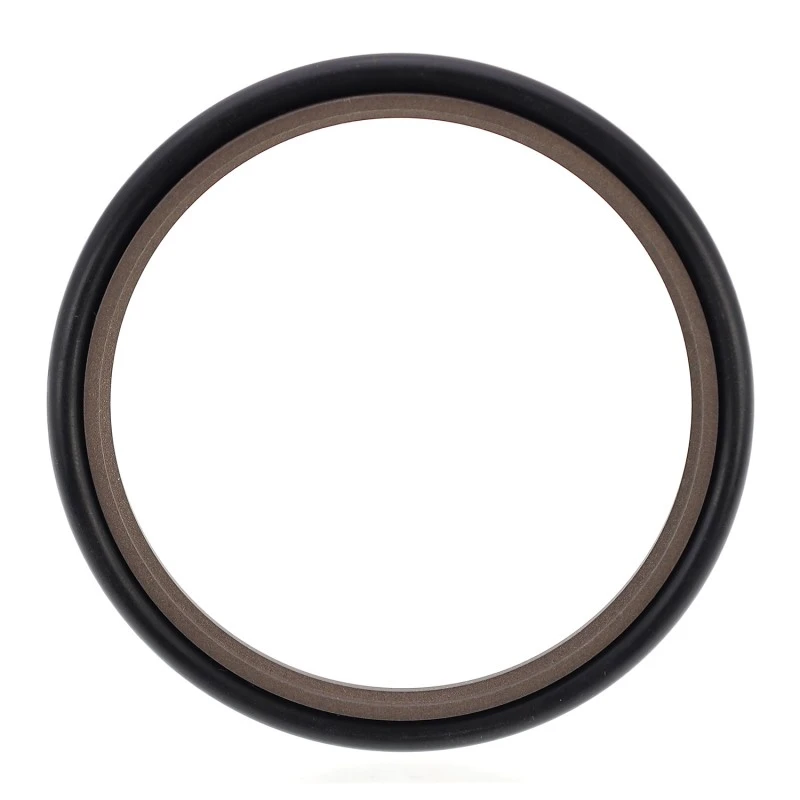

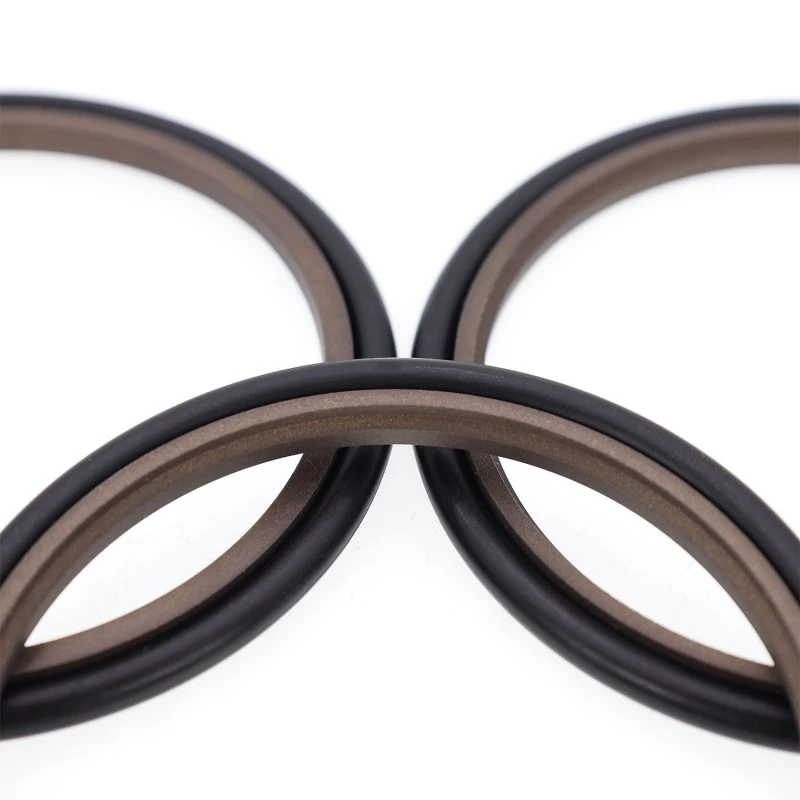

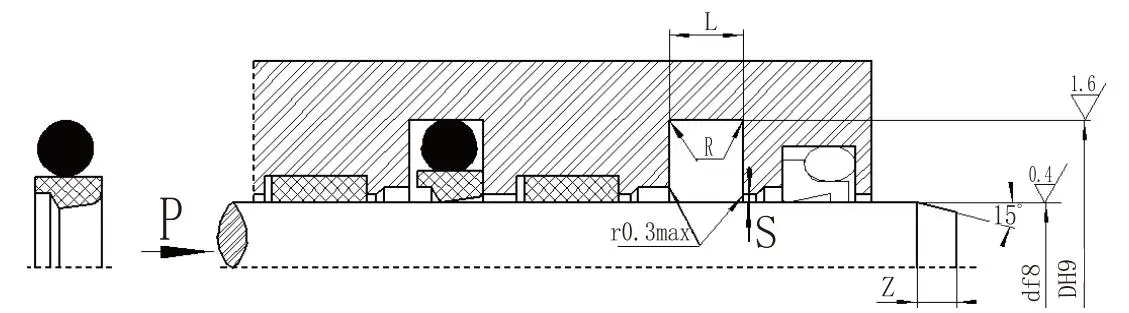

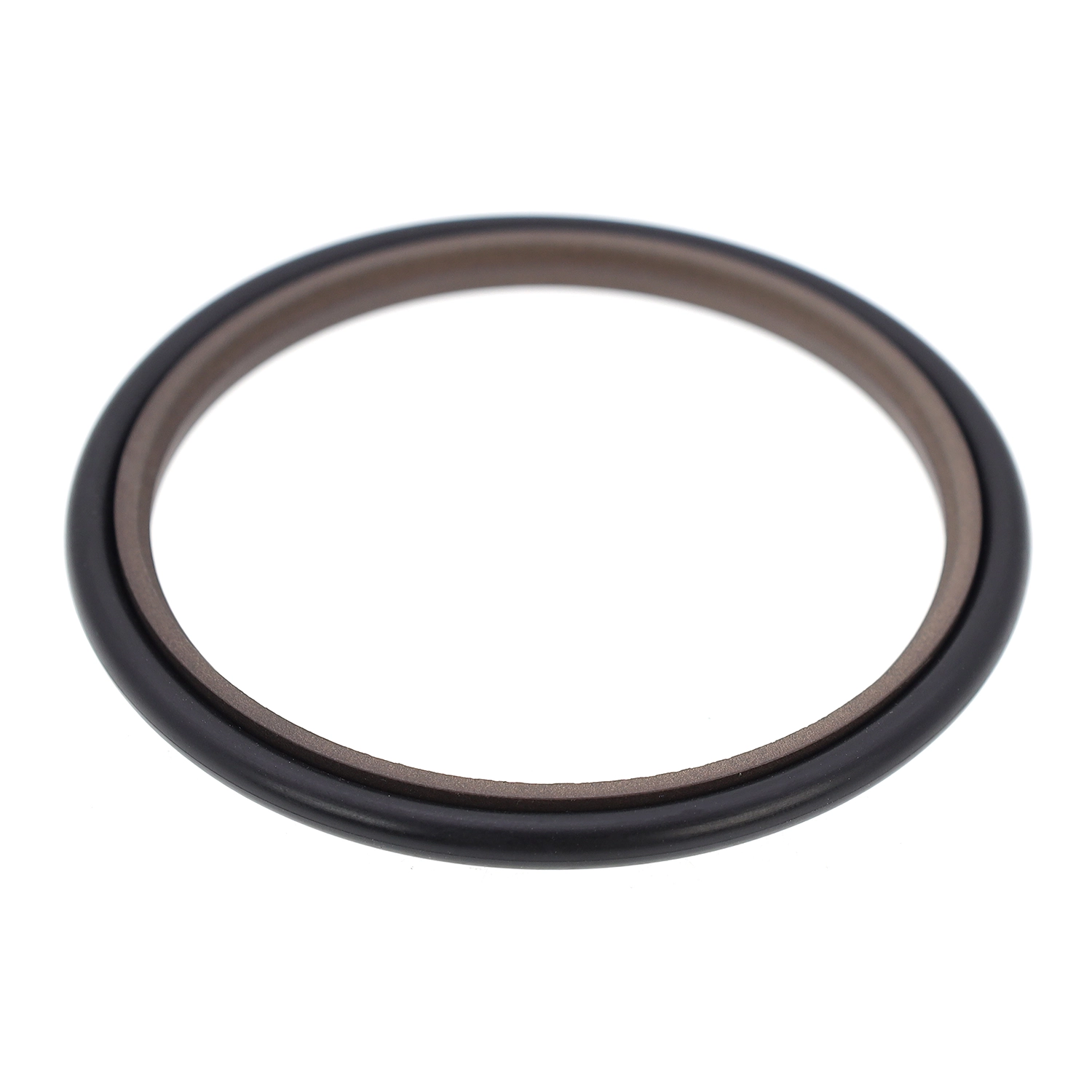

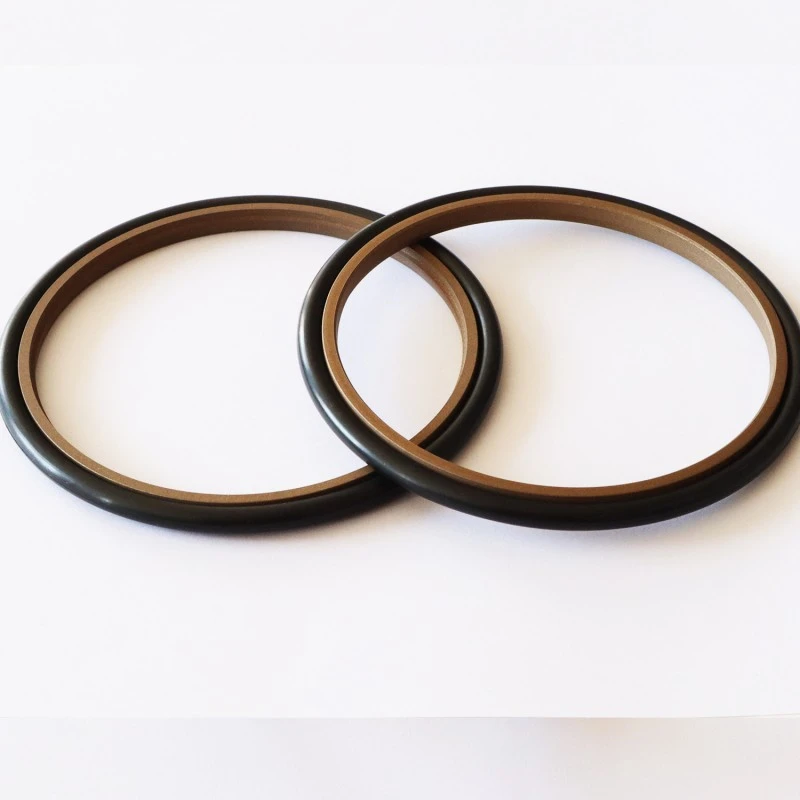

A Step Seal egy PTFE-vel töltött lépcsős tömítőgyűrűből és egy O-gyűrűből áll, amely alkalmas egyirányú nyomástömítésre dugattyús hidraulikus alkalmazásokban. Az O-gyűrű radiális erőt biztosít és kompenzálja a tömítőgyűrű kopását. Általában vezetőgyűrűvel együtt használják. 30 mm-nél kisebb átmérőjű rúd esetén osztott (nyitott) horony kialakítást kell használni.
Jellemzők:
1. Alacsony súrlódás, alacsony indulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, és nincs kúszás;
2. Nagy nyomású stabilitás nyomás és zord körülmények között;
3. Hosszú élettartam, alkalmas olajmentes kenési tömítésekhez;
4. Alkalmas alacsony viszkozitású közegek, például víz tömítésére;
Érvényes működési feltételek (extrém értékek nem jelenhetnek meg egyszerre)
|
Nyomás Mpa |
Hőmérséklet ℃ |
Sebesség m/s |
Közepes |
|
≤60 |
-35~+100 (megfelelő NBR O-gyűrű) |
≤6 |
Ásványi alapú hidraulikaolaj, égésgátló folyadék (HFA/HFB), víz stb. |
|
-20~+200 (megfelelő FKM O-gyűrű) |
Anyag kiválasztása
1. Rendelkezésre álló O-gyűrű anyagok: R01 Nitril-butadién gumi (NBR), RO2 Fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyagok: PTFE2, PTFE3, PTFE4, PU stb.
Rendelési példa
Rendelési modell: RC11-40x55,1x6,3-PTFE3-R01
Rendelési modell: RC11-B-40x55.1x6.3-PTFE3-RO2 Modell: Rúd átmérő x Horony átmérő x Horony szélesség PTFE3 (módosított PTFE) Anyagkód: R01, R02 - O-gyűrű Anyagkód
