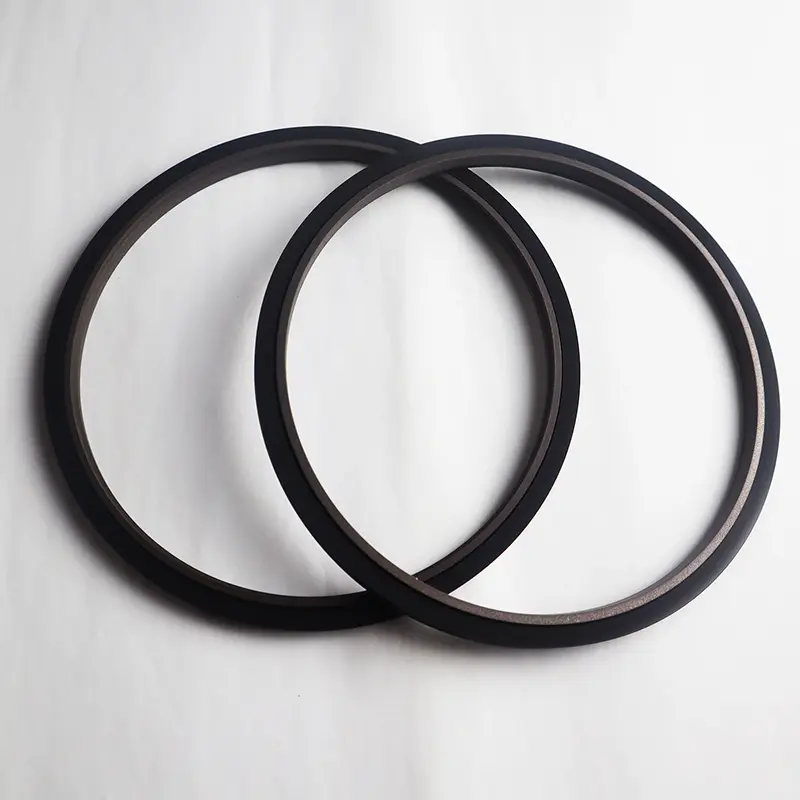

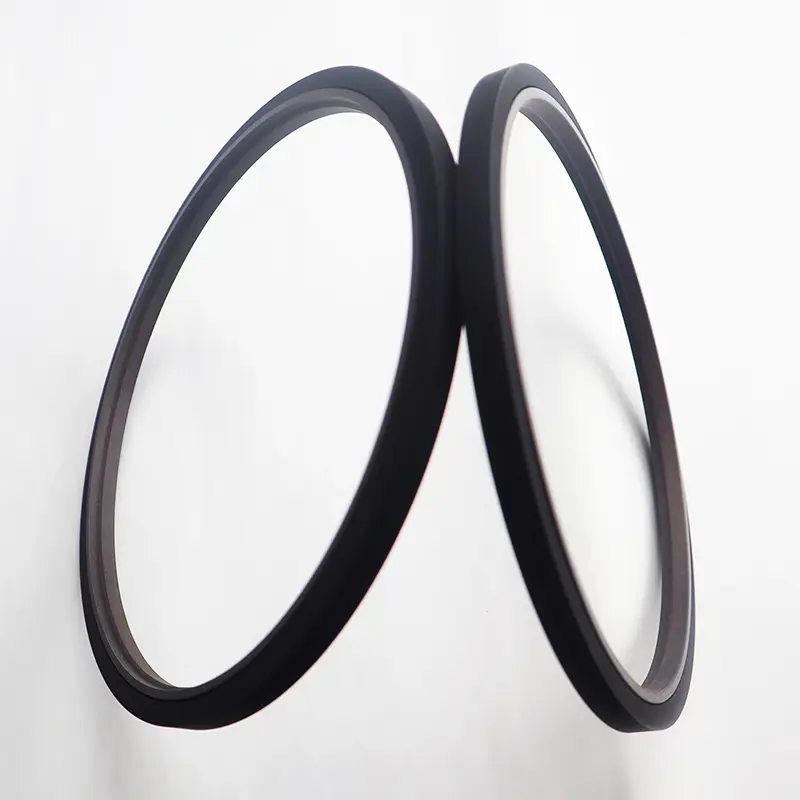

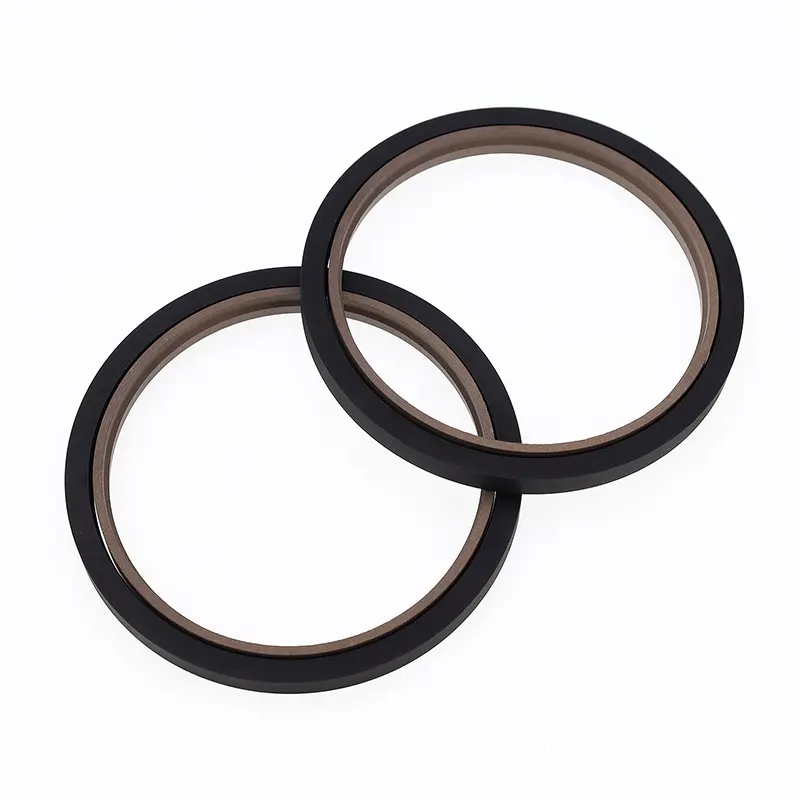

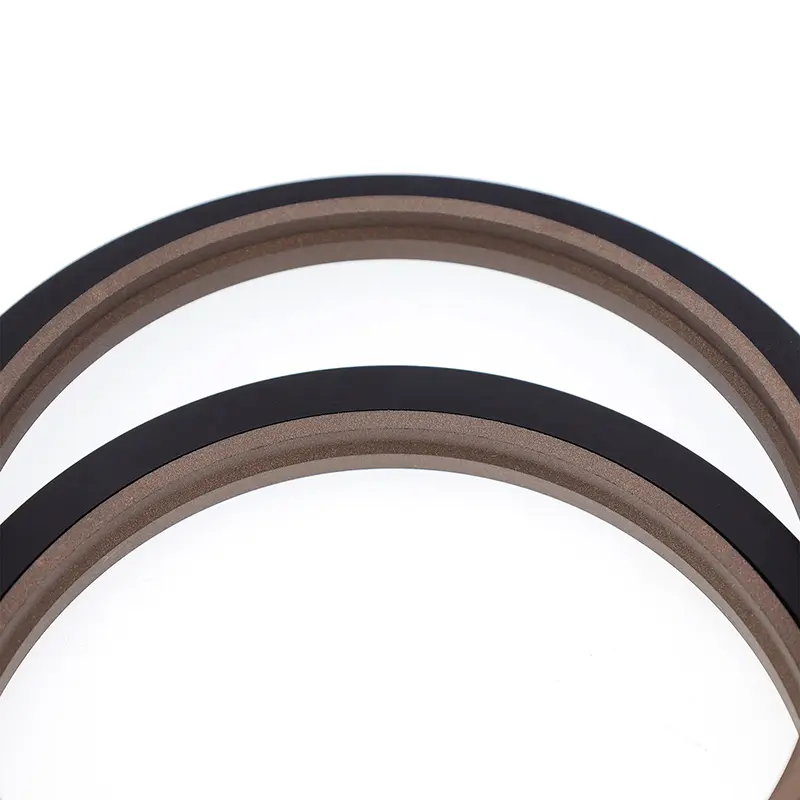

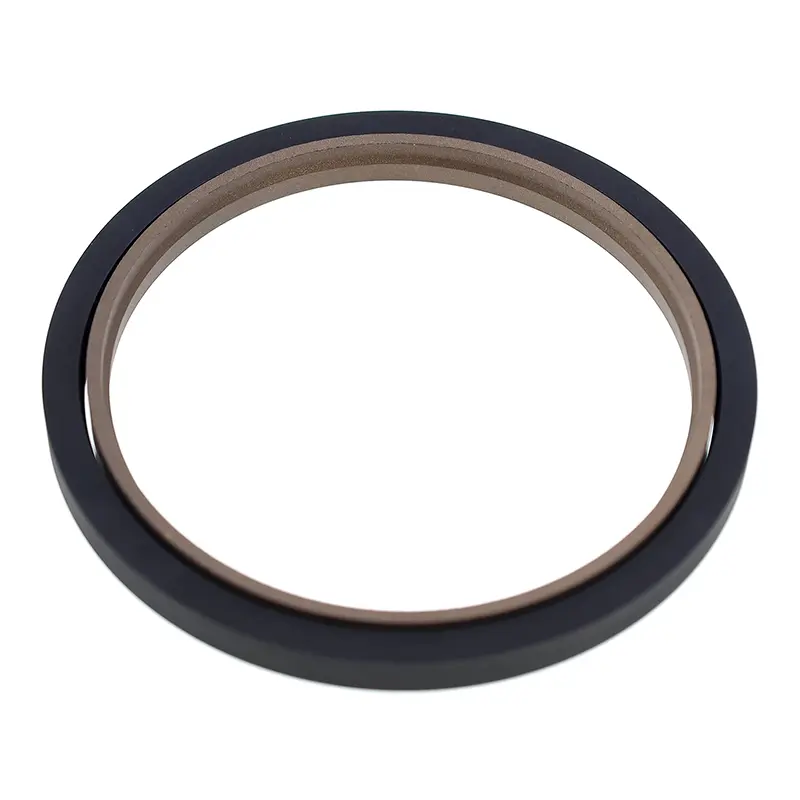

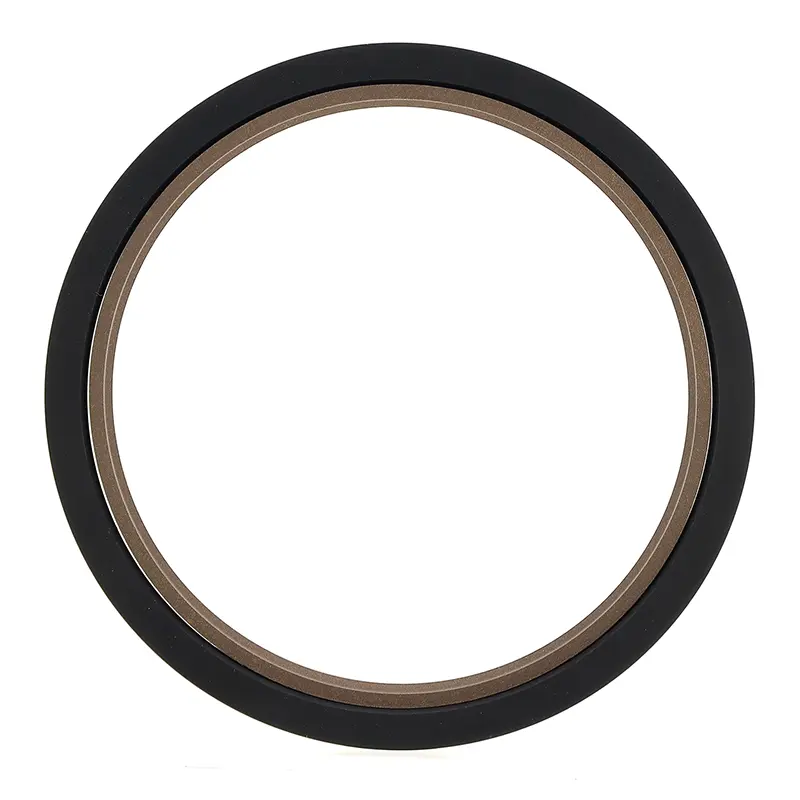

A nagy teherbírású dugattyúrúd lépcsőtömítések (Step Seals) egy PTFE-vel töltött lépcsős tömítőgyűrűből és egy téglalap alakú gumigyűrűből állnak. Alkalmasak egyirányú nyomástömítésre dugattyús hidraulikus alkalmazásokban. A téglalap alakú gyűrű radiális erőt biztosít, és kompenzálja a tömítőgyűrű kopását. Általában egy vezetőgyűrűvel együtt használják őket. 30 mm-nél kisebb átmérőjű rúd esetén hasított (nyitott) hornyokat kell használni. Általában nagy teljesítményű hidraulikus berendezésekben használják.
Jellemzők:
1. Alacsony súrlódás, alacsony indulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, és nincs kúszás;
2. Nagy nyomású stabilitás nyomás és zord körülmények között;
3. Hosszú élettartam, alkalmas olajmentes tömítésekhez;
4. Alacsony viszkozitású közegek, például víz tömítésére alkalmas.
Érvényes működési feltételek (extrém értékek nem jelenhetnek meg egyszerre)
|
Nyomás Mpa |
Hőmérséklet ℃ |
Sebesség m/s |
Közepes |
|
≤60 |
-35~+100 (megfelelő NBR O-gyűrű) |
≤6 |
Ásványi alapú hidraulikaolaj, égésgátló folyadék (HFA/HFB), víz stb. |
|
-20~+200 (megfelelő FKM O-gyűrű) |
Anyag kiválasztása
1. Elérhető téglalap alakú gyűrűanyagok: R01 nitrilkaucsuk (NBR), R02 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyagok: PTFE2, PTFE3, PTFE4, PU stb. (Lásd az anyagleírást).
Rendelési példa

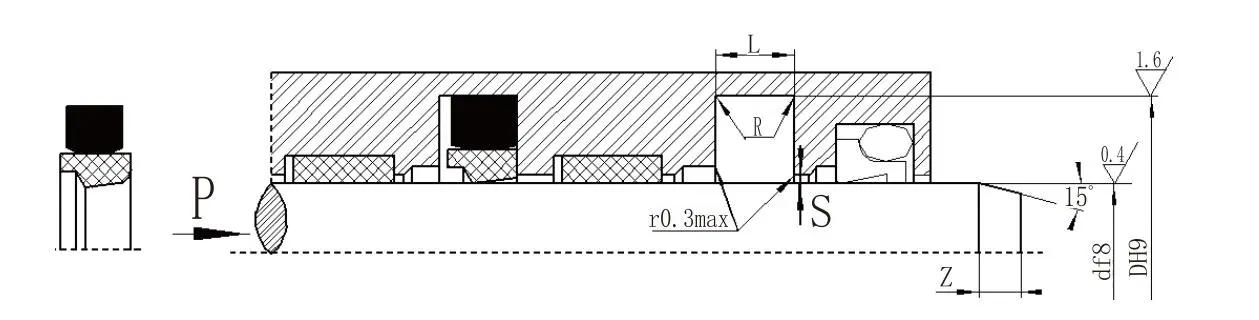

Rendelési modell: RC12 - 40 x 55 x 7,5 mm - PTFE3 - RO1 modell - Rúd átmérő x Horony átmérő x Horony szélesség; PTFE3 - Módosított PTFE anyagkód; R01 - Négyszögletű gyűrű anyagkódja
