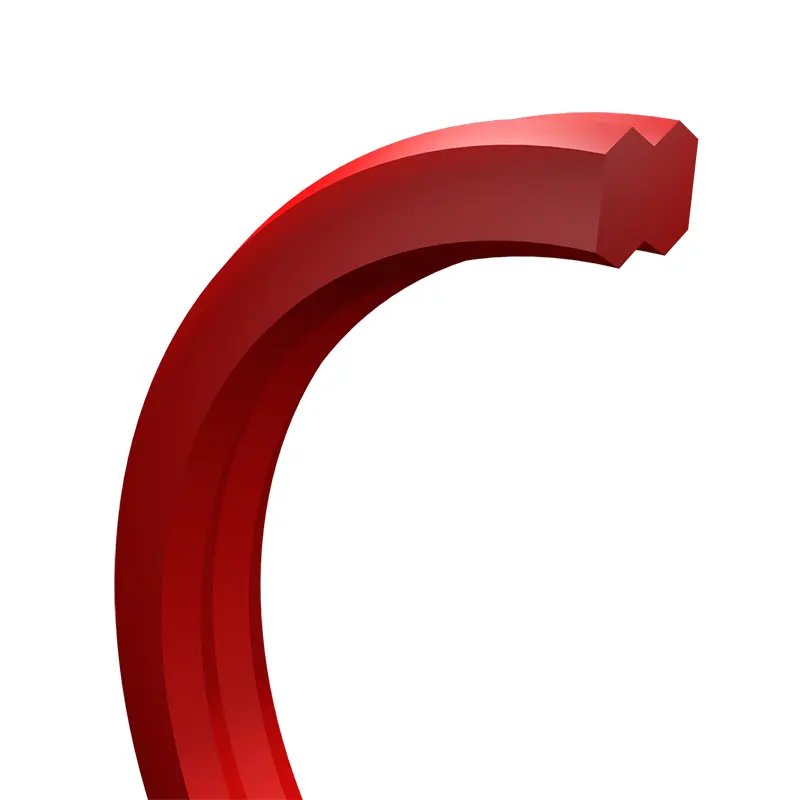

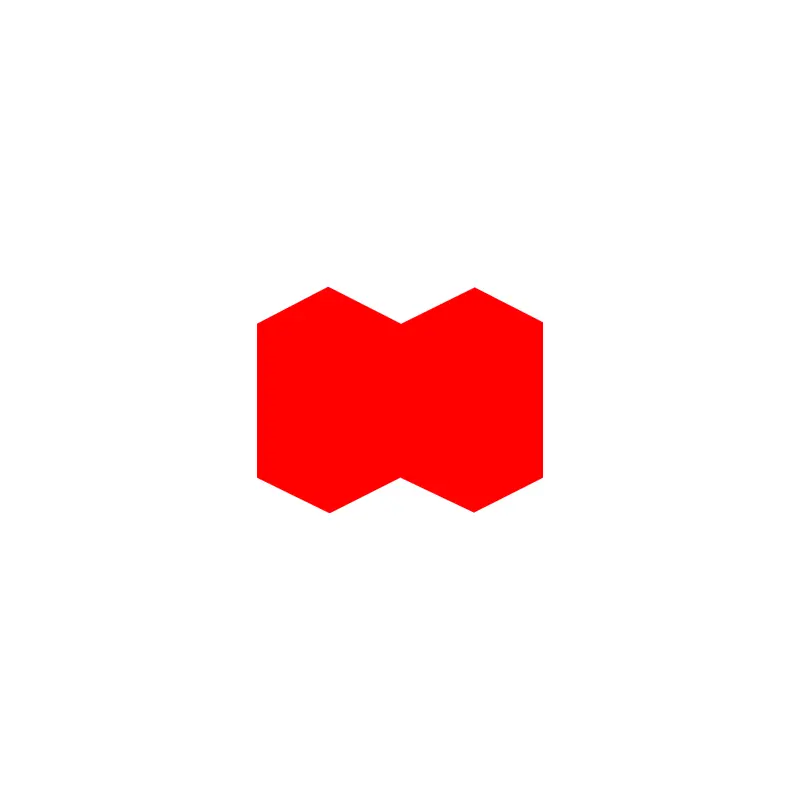

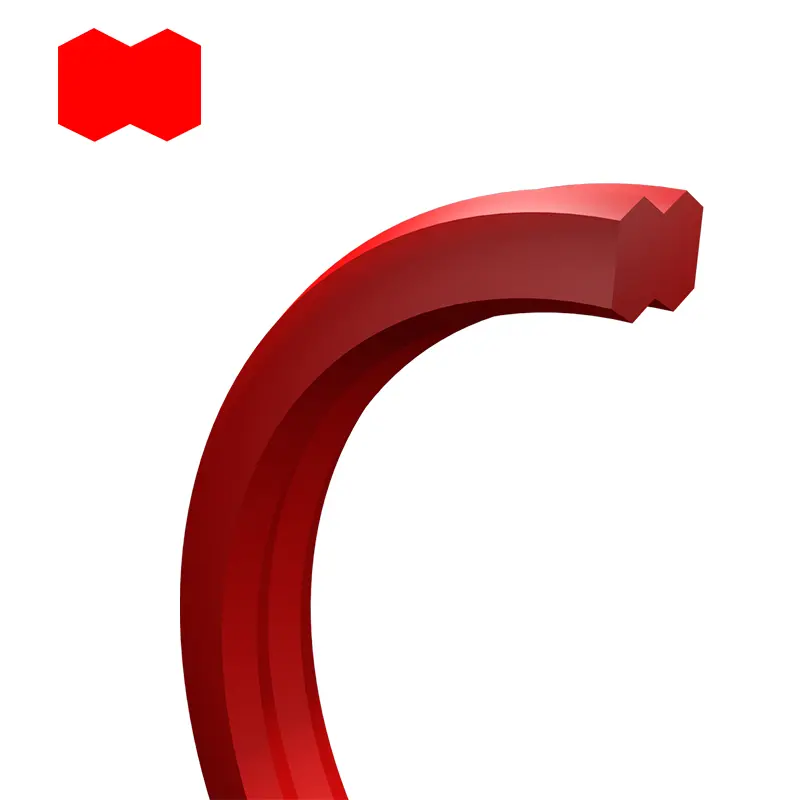

Súlyzó alakú tömítőgyűrű

A jelenlegi hidraulikus henger kialakításában az O-gyűrűt vagy az O-gyűrű + tartógyűrű-kombinációt elsősorban statikus tömítésekként használják. Ennek a tömítő megoldásnak azonban van bizonyos kockázata az összeszerelés során, mivel az O-gyűrű csavart lehet, és a tartógyűrű helyzete nem lehet optimális. Ez a megoldás hátrányokat is mutat a nyomás pulzáció és a szennyeződés behatolása esetén is. Ebben az esetben a súlyzó alakú tömítőgyűrű ideális helyettesítőként használható egyetlen eredeti statikus hidraulikus pecsétként.

Termékjellemzők és alkalmazások:

Műszaki adatok

Nyomás: 50 mPa -ig.

Hőmérséklet: -35 ℃ ...+110 ℃.

Anyag: poliuretán.

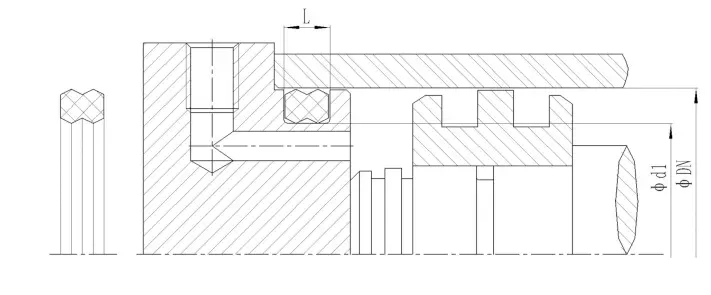

Telepítési követelmények

(1) A C telepítő chamfer a W (mm) horonymélység értékének megfelelően van kiválasztva

Amikor w <3; C≥3.

Amikor W> 3; C≥5.

(2) Felszíni kivitel

(3) A súlyzó alakú tömítőgyűrűnek nincs szivárgása a következő vizsgálati körülmények között, és nagyon ellenáll az extrudálásnak.

(4) Optimális tömítési rés:

Hengerfurat - H8

Útmutató - G6

Mivel a pecsét nagyon ellenálló az extrudálásnak, 0,2 mm -es sugárirányú tömítési rés érhető el.

Alacsony hőmérsékleten történő használat esetén kerülni kell a vezetési hüvelytől a hengerfuratig és a dugattyúrúdig történő eltéréseket.

Telepítési ajánlások

Előny

Az O-gyűrűkkel vagy az O-gyűrű + tartógyűrű-kombinációkkal összehasonlítva a súlyzós tömítések a következő előnyökkel rendelkeznek:

(1) Nagyon ellenálló a csavarásnak

(2) Könnyen telepíthető

(3) Hosszú élettartam

(4) Magas nyomás ellenállás

Alkalmazás

A súlyzós tömítéseket általában hidraulikus hengerekben használják, például:

(1) targonatok

(2) Építőipari gépek hidraulikája

(3) Ipari hidraulika

(4) szerszámgép

(5) fröccsöntő gépek

(6) hidraulikus sajtók

(7) Kazettaszelepek
