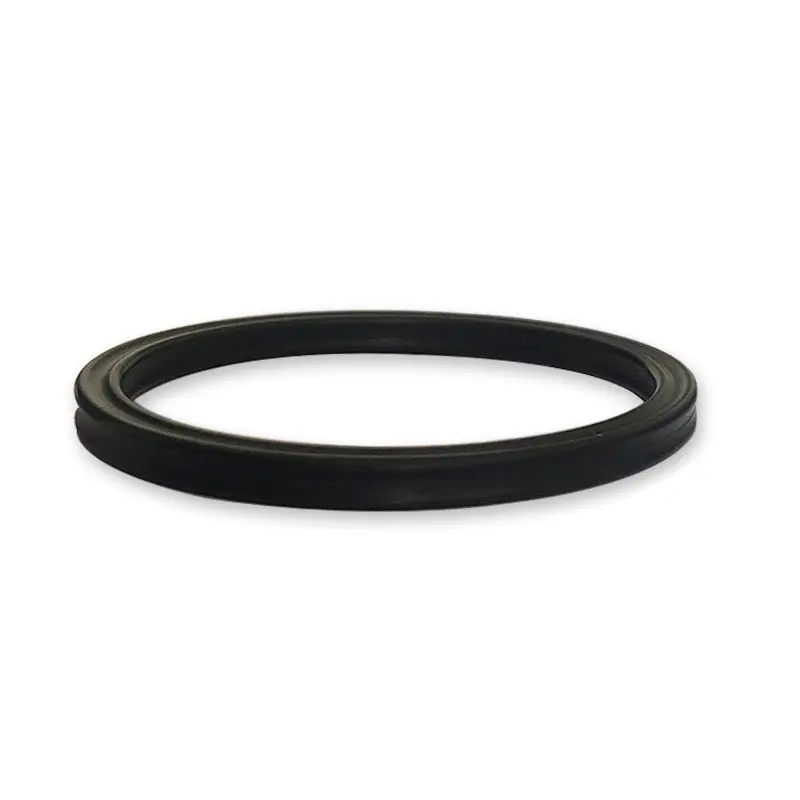

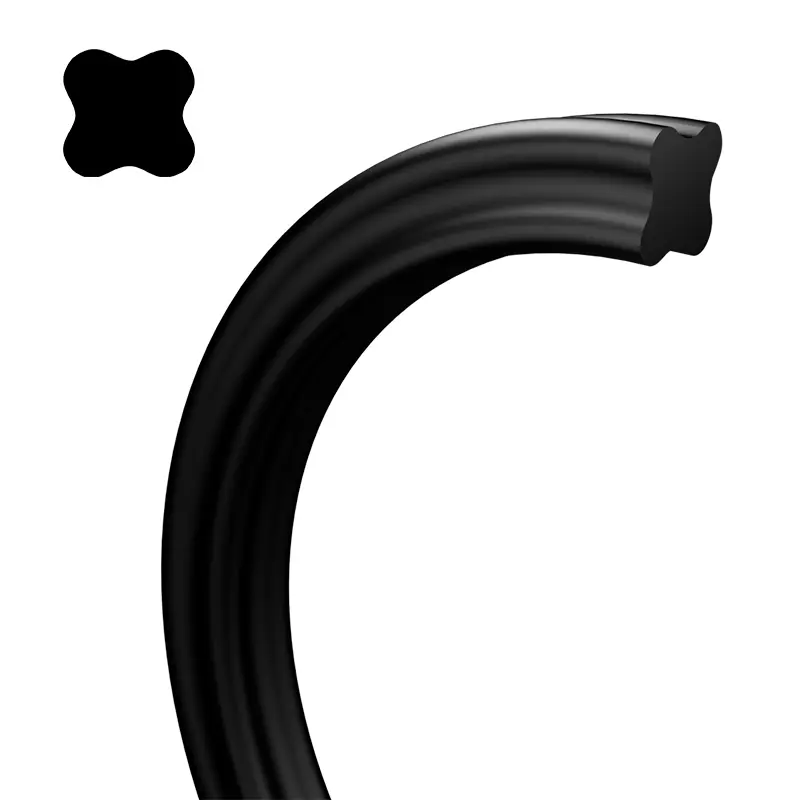

Csillag alakú tömítőgyűrű

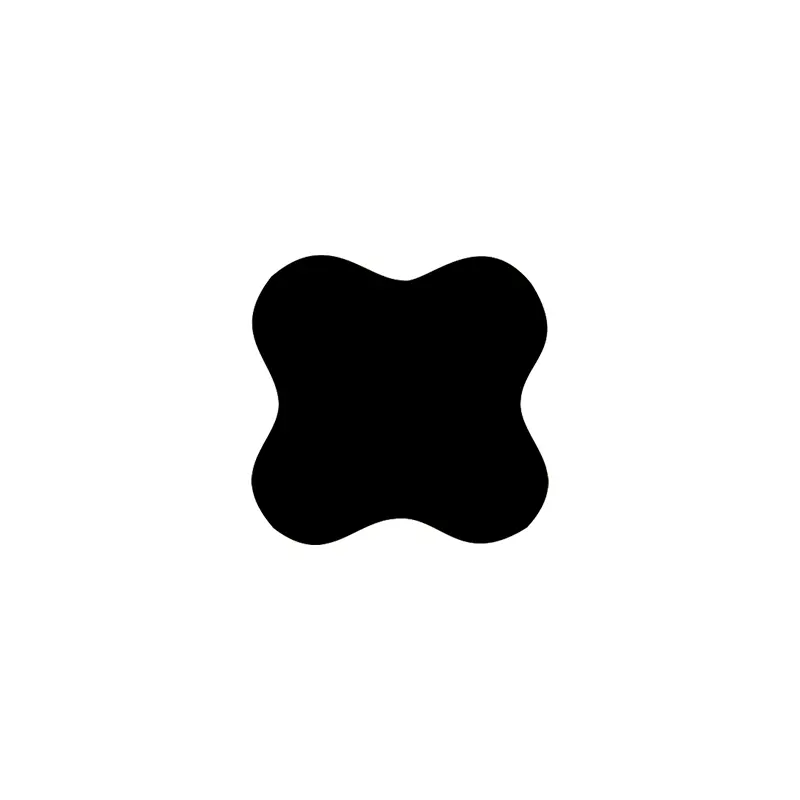

A csillag alakú tömítőgyűrű egy négyes lipos tömítés, X-szerű alakú, tehát X-gyűrűnek is nevezik. Ez javítás és javulás az O-gyűrű alapján. Keresztmetszeti dimenziói megegyeznek az amerikai AS568A szabvány O-gyűrűjével, és alapvetően helyettesíthetik az O-gyűrű használatát.

Az O-gyűrűvel összehasonlítva a csillag alakú tömítőgyűrű kenési üreget képez a tömítő ajkak között, amelynek kisebb a súrlódási ellenállása és egy kis kezdő ellenállása. Mivel a flash széle a keresztmetszet konkáv részén található, a tömítés hatás jobb. A nem kör alakú keresztmetszet hatékonyan elkerüli a gördülő jelenséget a viszonzó mozgás során.

A csillag alakú tömítőgyűrű alkalmazási tartománya nagyon széles. Válassza ki a megfelelő anyagot a hőmérséklet, a nyomás és a tápközeg szerint. Annak érdekében, hogy a csillag alakú tömítőgyűrű alkalmazkodjon az adott alkalmazáshoz, figyelembe kell venni az összes működési paraméter közötti kölcsönös korlátokat. Az alkalmazási tartomány meghatározásakor figyelembe kell venni a csúcshőmérsékletet, a folyamatos működési hőmérsékletet és a működési ciklust. Forgó alkalmakkor a súrlódási hő által okozott hőmérséklet -emelkedést szintén figyelembe kell venni.

Ez az X-alakú tömítőgyűrű önmegtőző tömítési elem. A bezárási erő a kezdeti állapotban az anyag tömörítési mennyiségétől és keménységétől függ. Ahogy a rendszer nyomás növekszik, a tömítőgyűrű tömörítési deformációja növekszik, és a teljes tömítőerő növekszik, megbízható pecsétet képezve.

Termékjellemzők és alkalmazások:

Csillag alakú tömítőgyűrű kiválasztása

Statikus tömítés vagy viszonzó lineáris mozgás

(1) Lyuk tömítés: A csillag alakú tömítőgyűrű belső átmérőjének kompatibilisnek kell lennie a horonyval, vagyis kevesebb, mint a horony alsó átmérőjének kb. 2% -a. Mivel a kompresszió előtti kompressziós erő hatékonyan megakadályozhatja a tömítésgyűrű csavarodását és gördülését.

(2) A tengely tömítése: A csillag alakú tömítőgyűrű belső átmérőjének egyenlőnek vagy kissé nagyobbnak kell lennie, mint a tengely külső átmérője, amelyet 1%-on belül lehet szabályozni. A pecsétgyűrűt könnyebben telepítheti és hosszabb élettartamú lesz.

Rotációs tömítés

A csillag alakú gyűrű belső átmérője körülbelül 2 ~ 5% -kal nagyobb, mint a tengely átmérője. Mivel a tömítőgyűrű súrlódást és hőt generál, amikor forgásban használják, és az elasztomer fűtés után zsugorodik (Joule fűtési hatás). A pecsétgyűrű kenésének és megbízható működésének biztosítása érdekében egy csillag alakú gyűrűt kell kiválasztani, amelynek nagyobb belső átmérője van, mint a tengely átmérője. Általában egy kisebb keresztmetszettel rendelkező tömítésgyűrű kielégítheti a statikus tömítés igényeit, és fordítva, egy nagyobb keresztmetszetű tömítésgyűrűt kell használni a dinamikus tömítés követelményeinek való megfeleléshez. Nagynyomású vagy nagy extrudálási rés esetén nagyobb keménységű gumi anyagot kell kiválasztani. A legjobb módszer egy PTFE háttámláló gyűrű hozzáadása, hogy megakadályozzák a nagynyomású extrudálás károsodását.

Anyag

Az anyag általában Shaw A70 nitril gumi NBR. Más anyagok utalhatnak az O-gyűrűkhöz használt anyagokra.

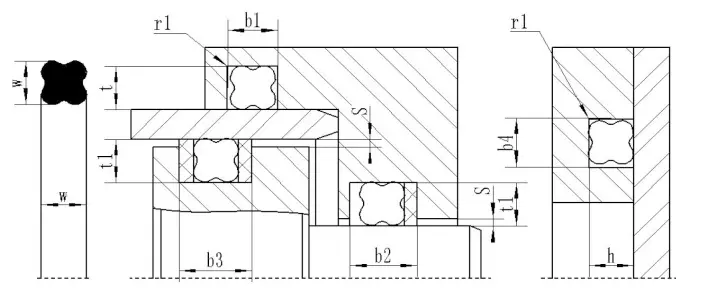

Csillaggyűrű ajánlott groove design

Csillag alakú tömítésgyűrű (American Standard AS568A)

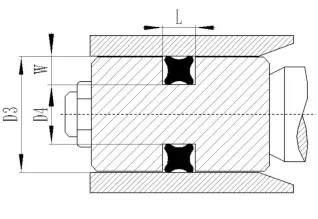

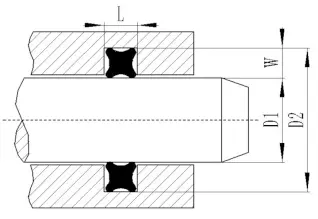

Dugattyúrúd tömítés (tengelyhez)					Dugattyú tömítés (lyuk)
Termékmodell	Specifikációk és dimenziók		Rúdtömítés			Dugattyútömítés		Rés szélessége
	Belső átmérő DN	Keresztmetszeti átmérő CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 As009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
