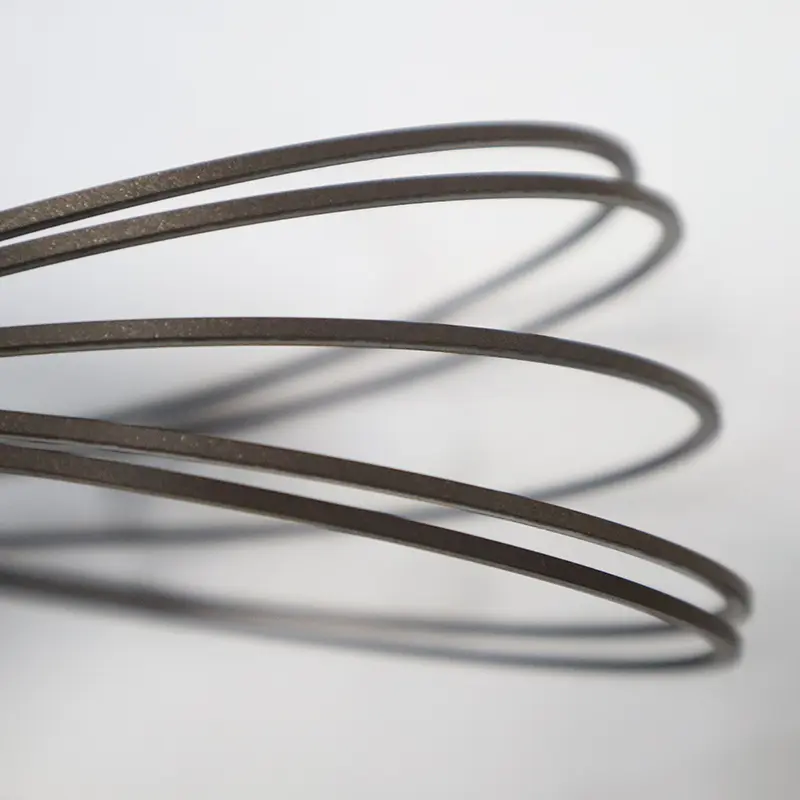

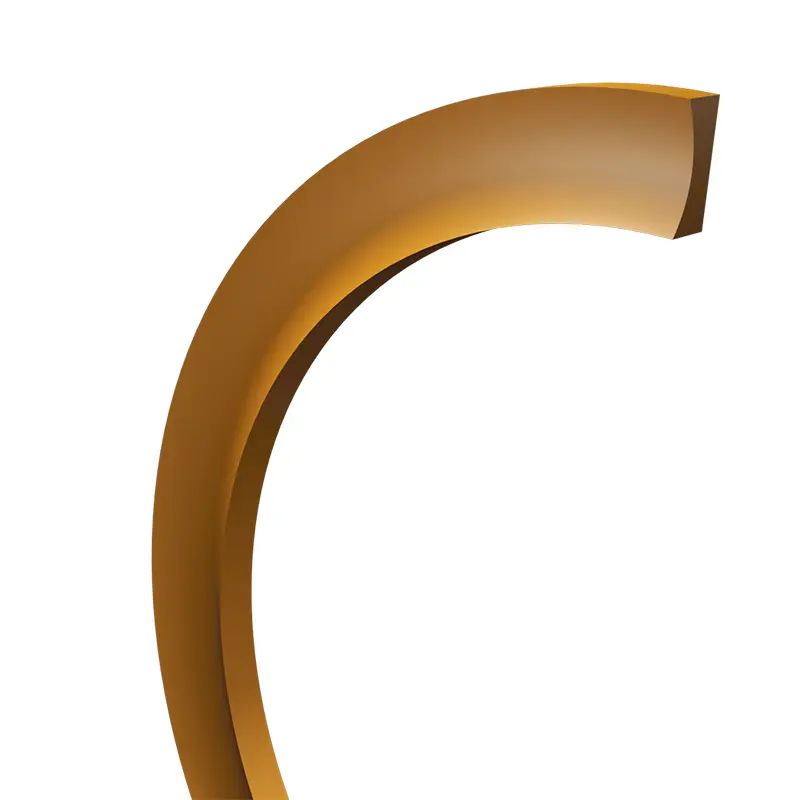

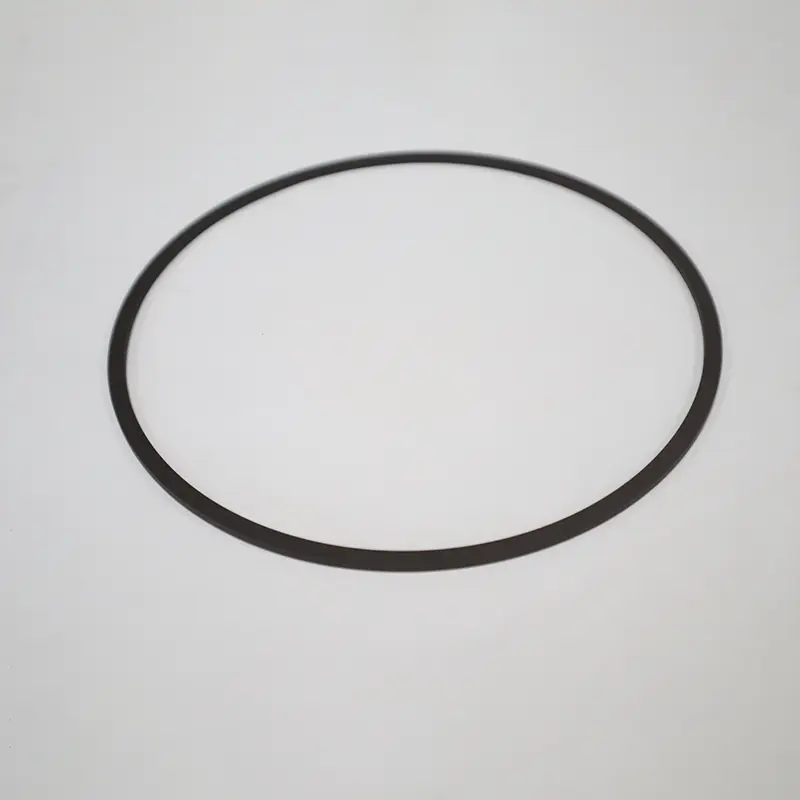

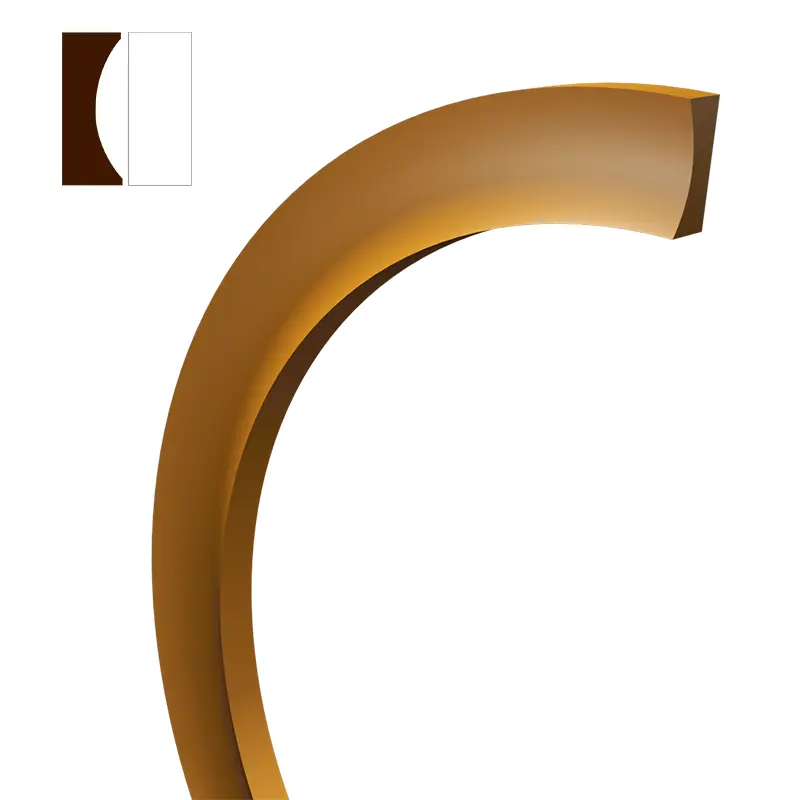

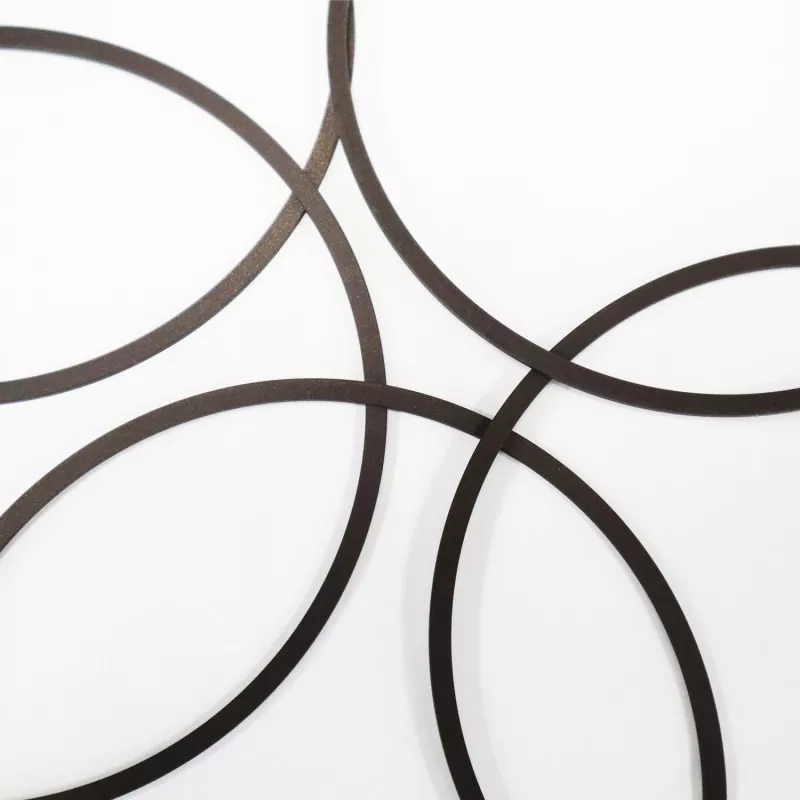

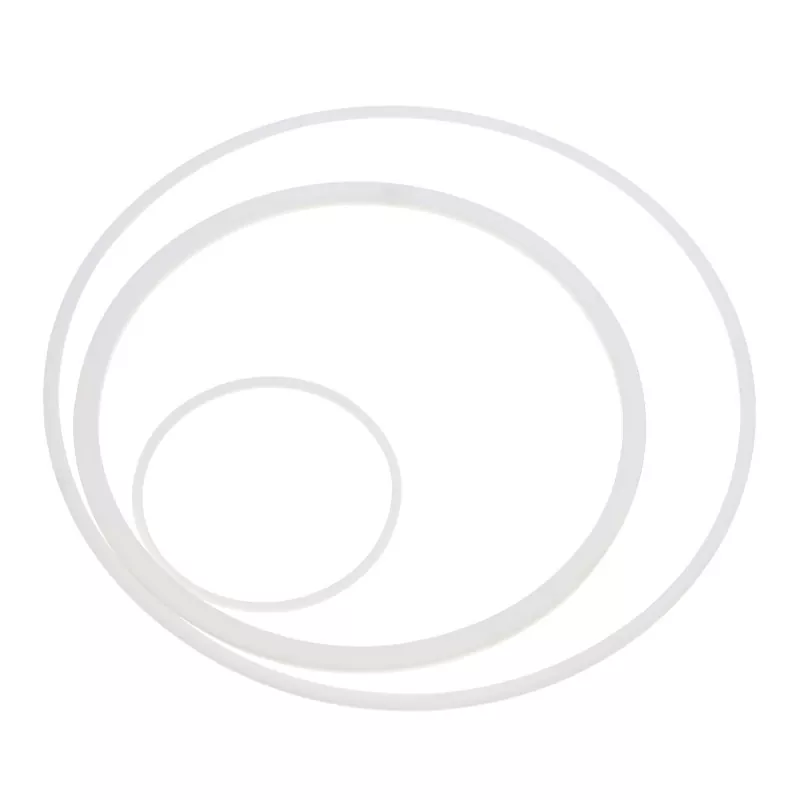

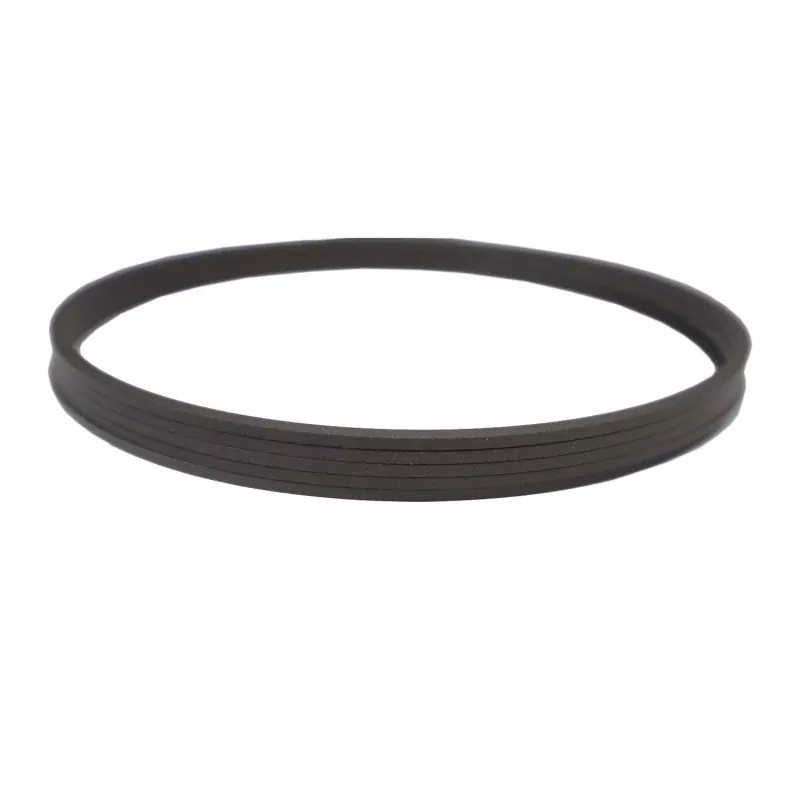

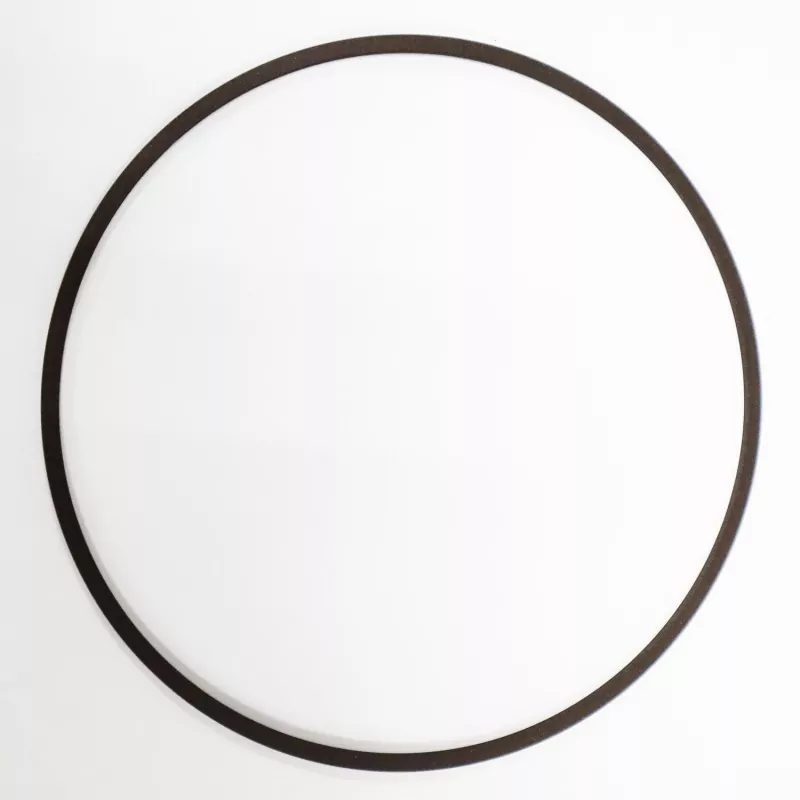

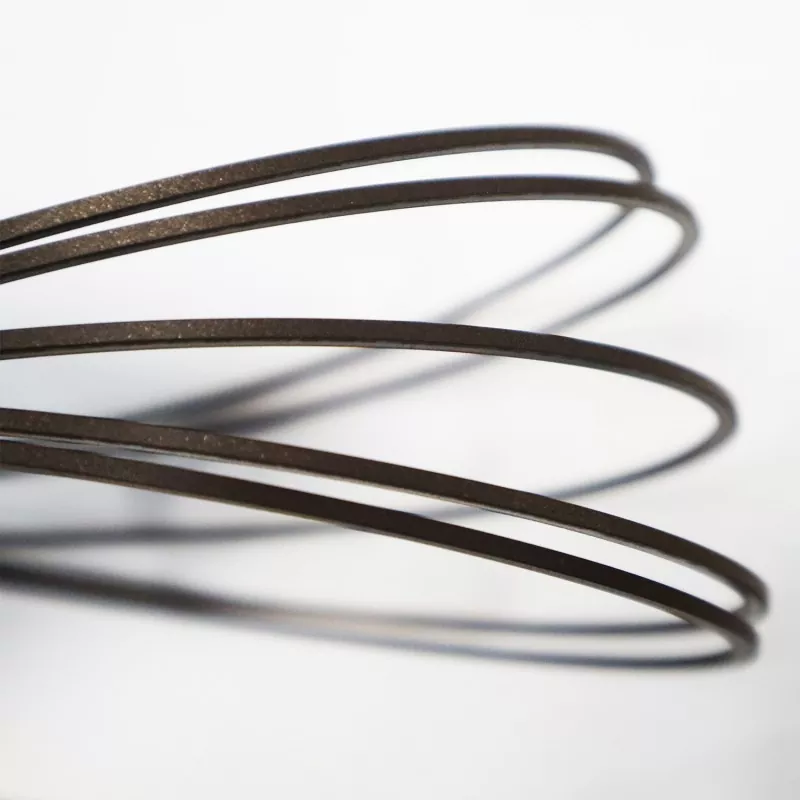

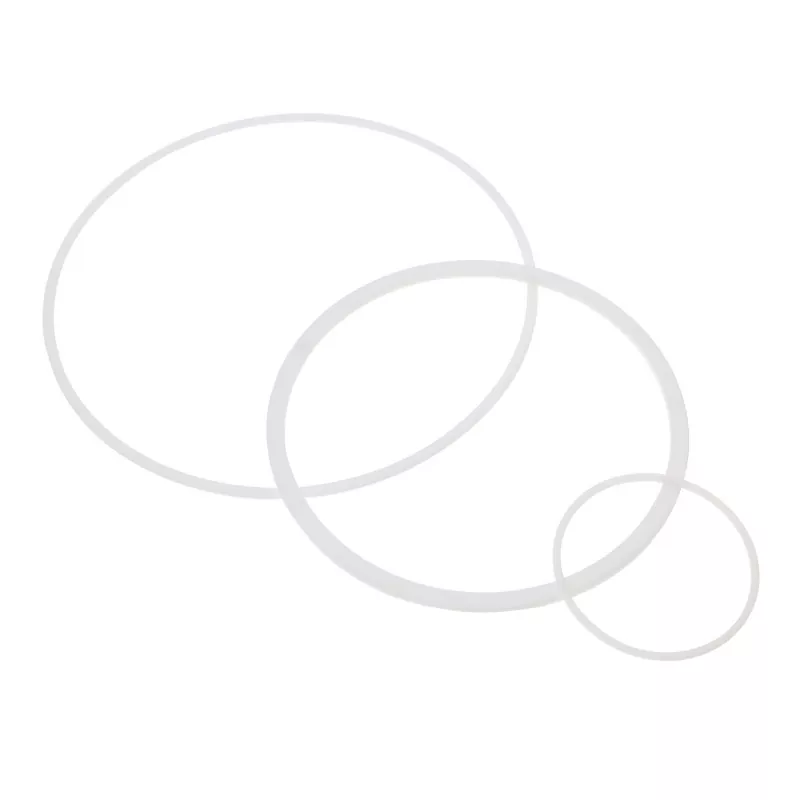

Tartógyűrű

A tartógyűrűt az O-gyűrűvel vagy a csillaggyűrűvel együtt használják, hogy megakadályozzák, hogy a tömítőgyűrű a nyomás hatása alatt az alacsony nyomású oldalon lévő résbe kerüljön. Ahogy a nyomás tovább növekszik, a tömítőgyűrűt az "extrudálás" károsítja, és végül elmulasztja a lezárást. Ha tartógyűrűt használnak, akkor a tömítőgyűrű "extrudálását" lehet megelőzni. Ezért a rögzítőgyűrű a tömítőgyűrű kiegészítése. Ez nem maga a pecsét, de növeli a tömítőgyűrű működési nyomástartományát.

A tartógyűrűt az O-gyűrűvel együtt használják, hogy megakadályozzák az "extrudálás", az O-gyűrű hatékony védelme, a szolgáltatási élettartama növelése és a nagyobb tömítési rés lehetővé tétele, ezáltal csökkentve a feldolgozási költségeket.

Termékjellemzők és alkalmazások:

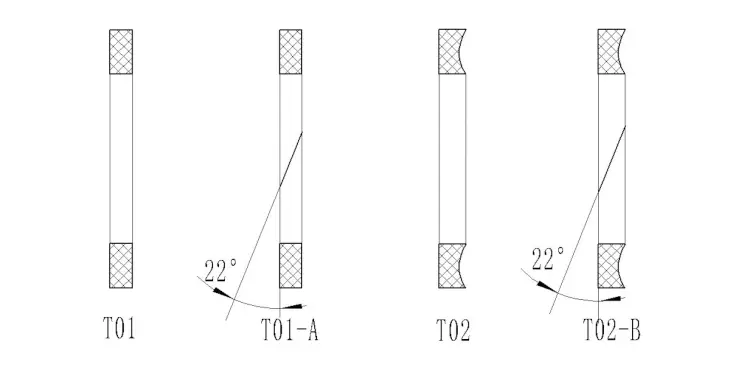

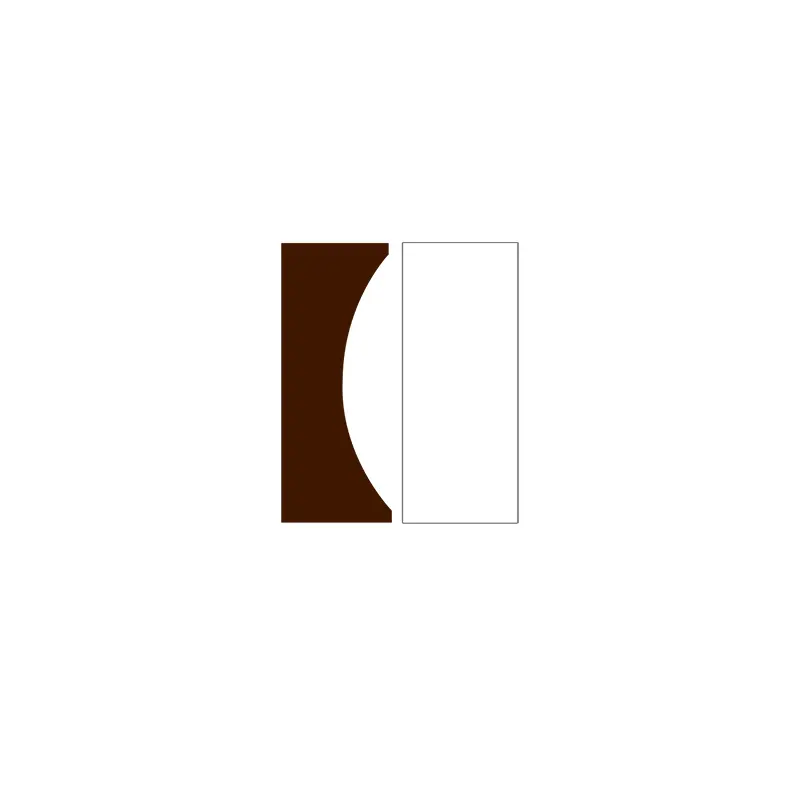

Megőrző gyűrűs forma és szerkezet típusa

Műszaki adatok

Munkanyomás: A statikus tömítés kb. 200 mPa -t érhet el (a tartógyűrű anyagától és tömítésétől függően), a viszonzó tömítés eléri a kb. 40 mPa -t. A lengő/lassú forgás elérheti a kb. 15 mPa -t.

Sebesség: A viszonzás és a forgás kb. 2 m/s -t érhet el (az anyagtól függően).

Megrendelési szabványok

(1) A T01 sorozatú tartógyűrűk a D1 belső átmérőjéből, a W szélességből és a T. vastagságból állnak.

Példa: T01-00356 D1: 3,56*W: 1,35*T: 1,23

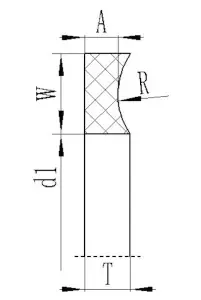

(2) A T02 sorozatú tartógyűrűk a D1 belső átmérőjéből, a W szélességből, valamint az A és T vastagságból állnak.

Példa: T02-027 D1: 33,78*W: 1,35*A: 1.14*t: 1,24
