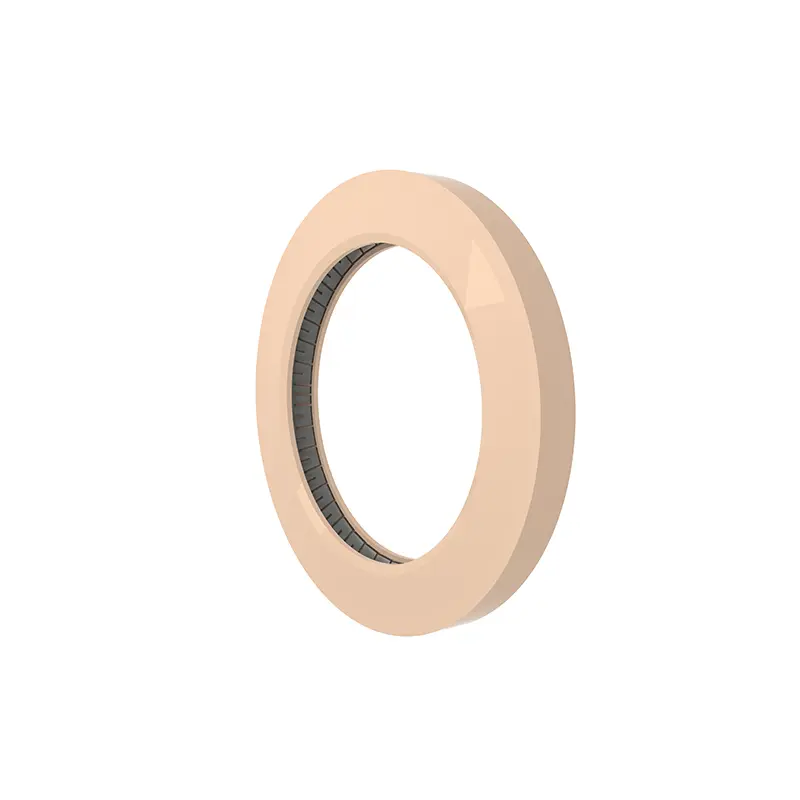

Az általunk elindított végső karima rugó energiájú pecsétek különböző modelleket tartalmaznak, amelyek mindegyike megvan a saját felosztása. Mindegyik szigorúan fejlesztett, előállítja és tesztelve van.

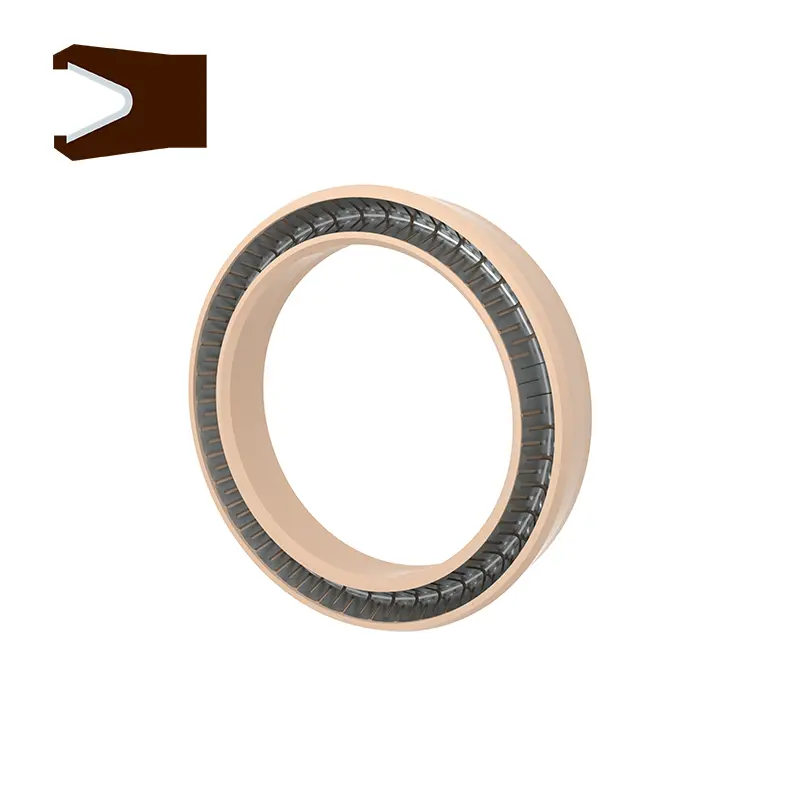

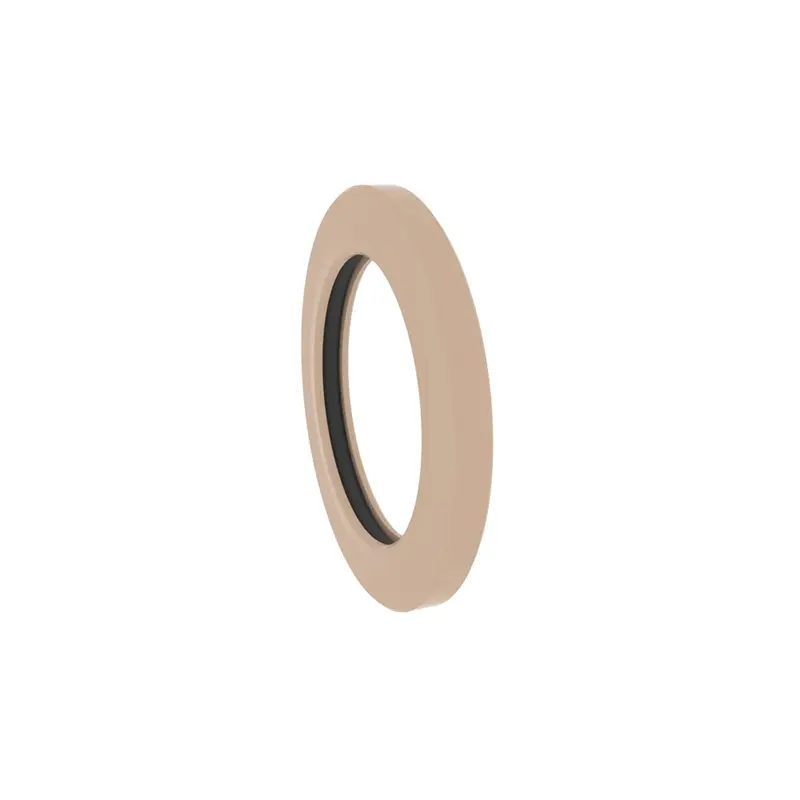

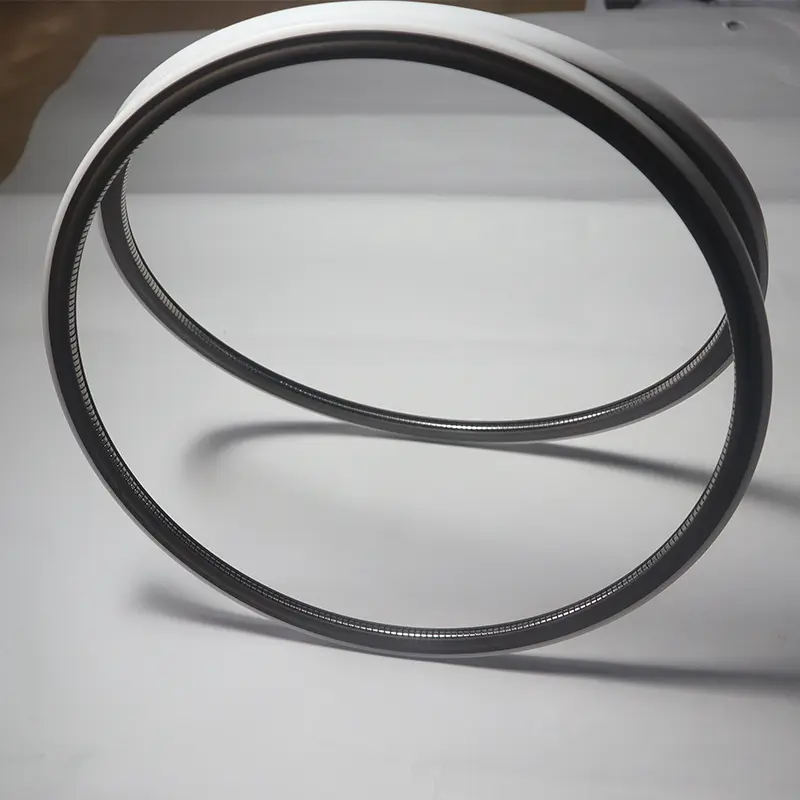

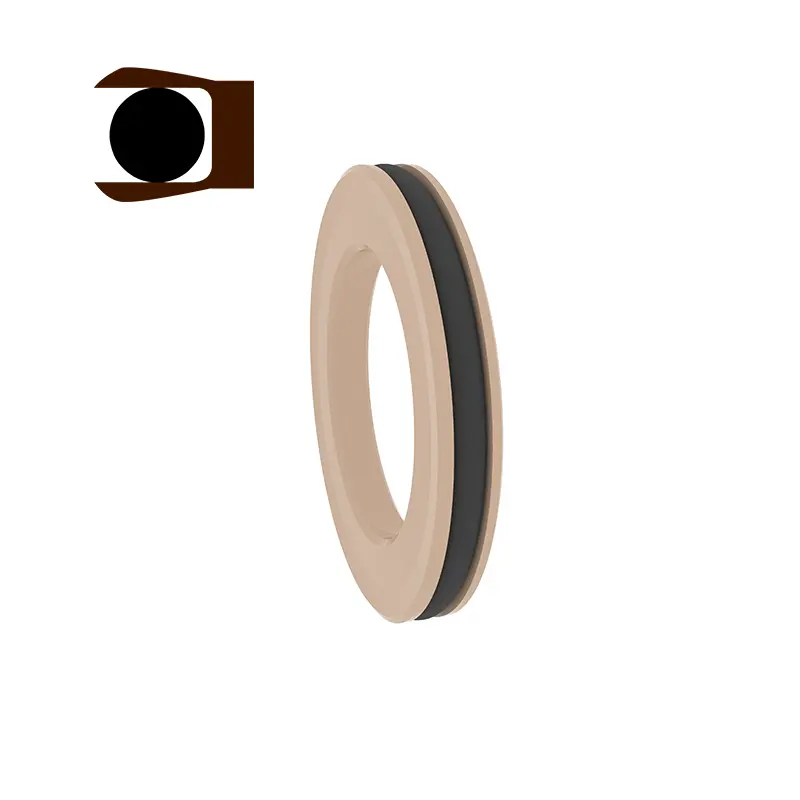

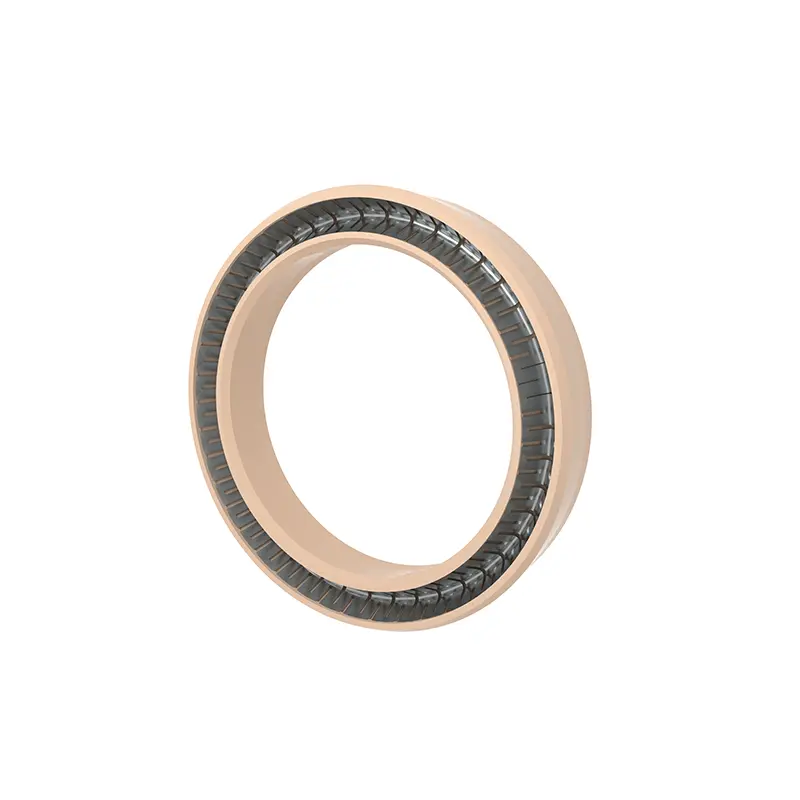

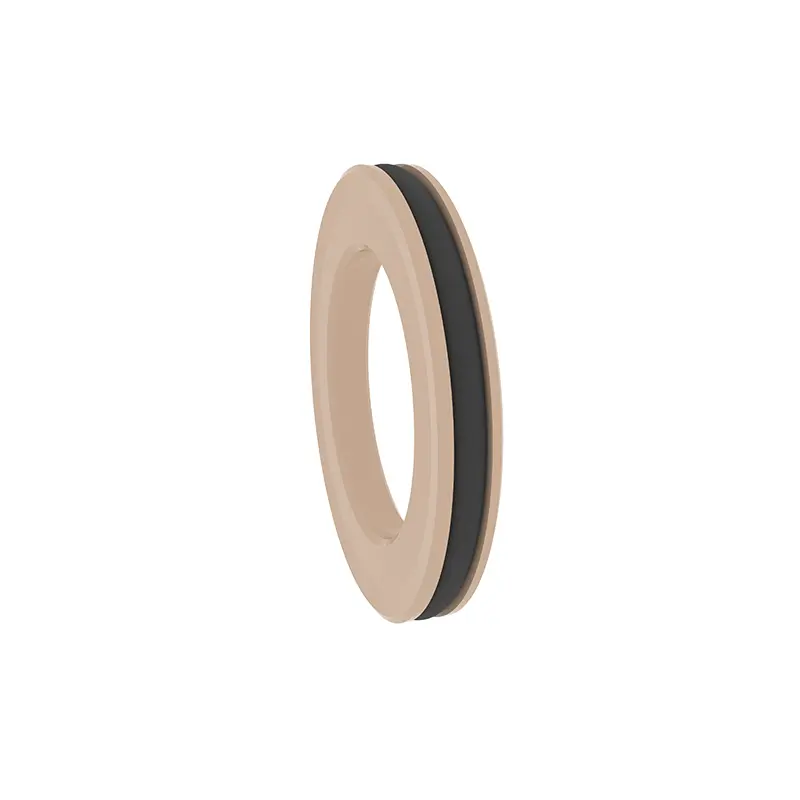

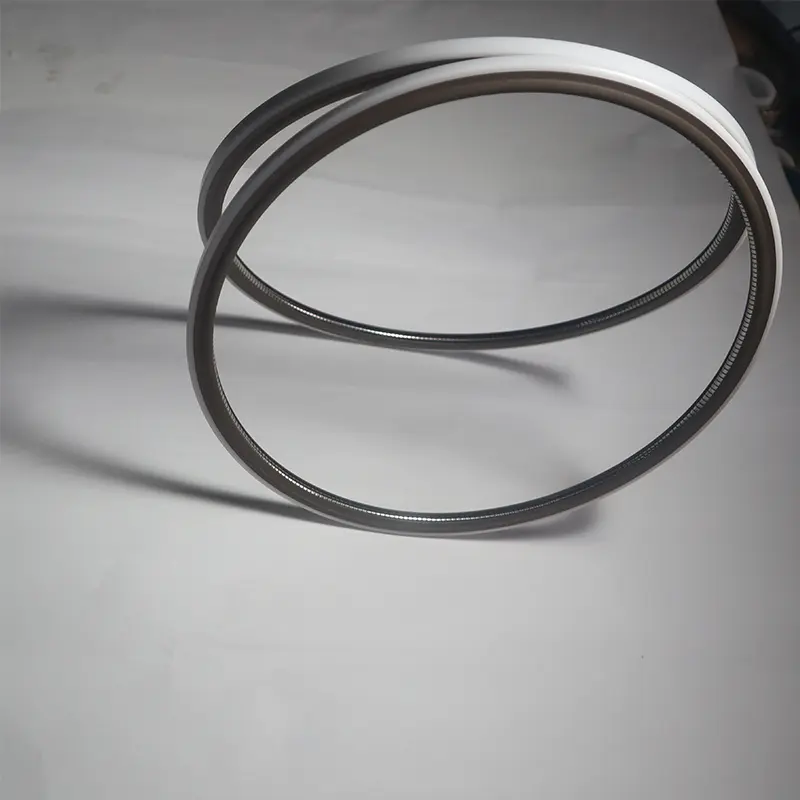

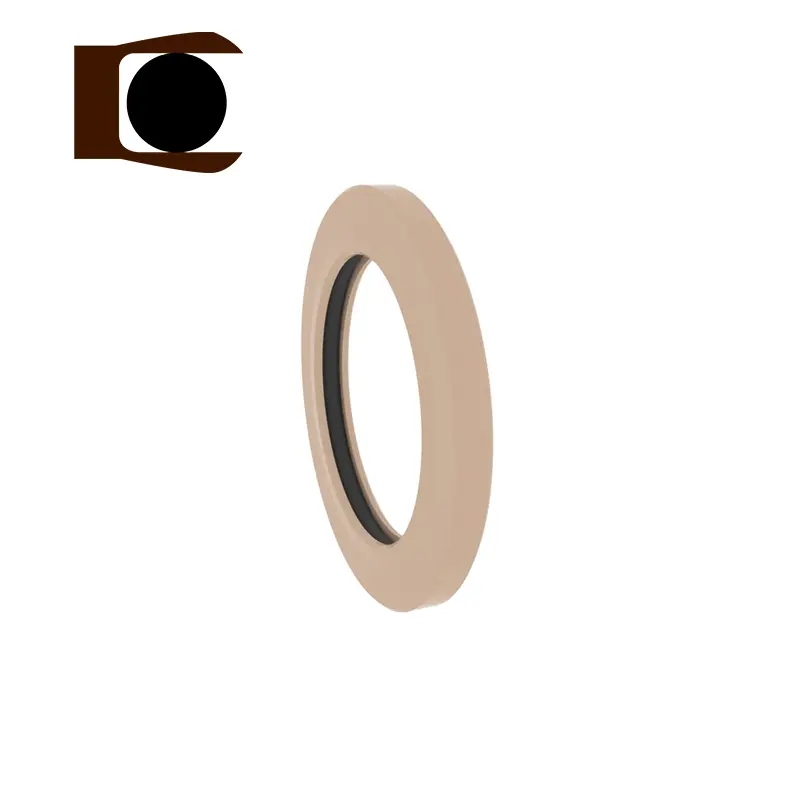

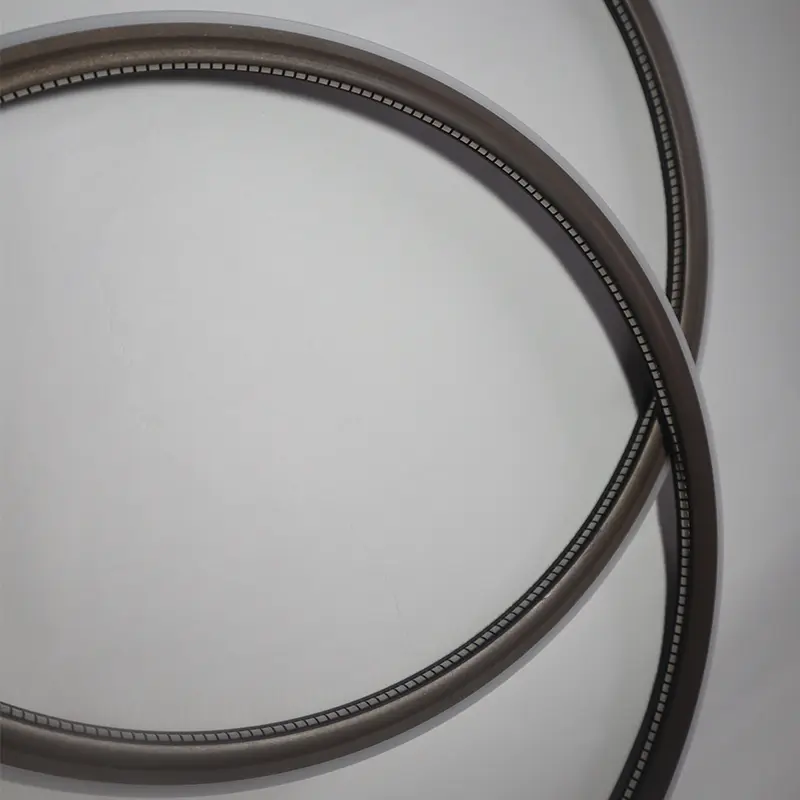

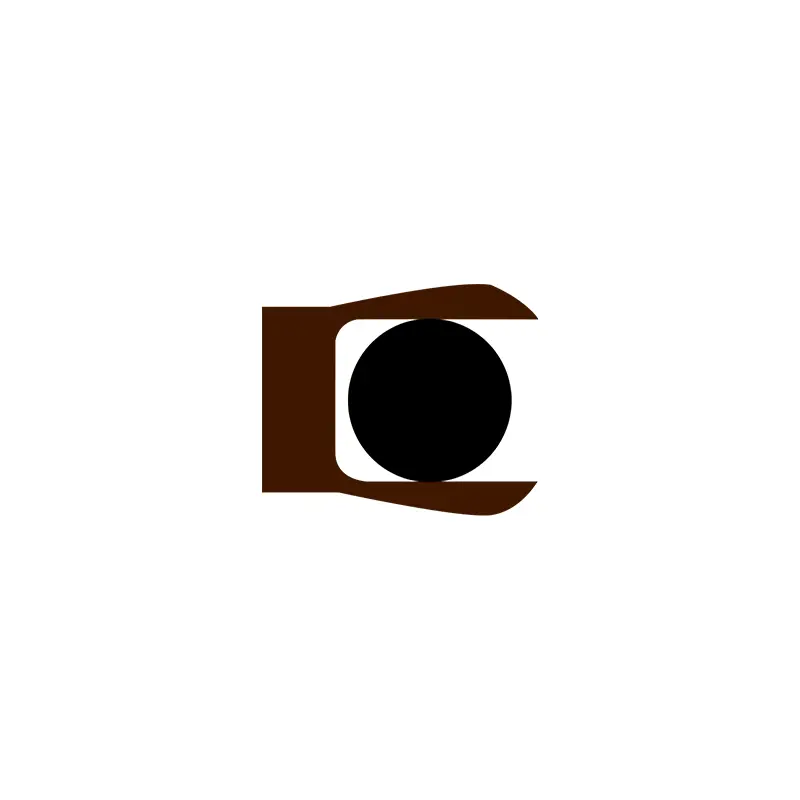

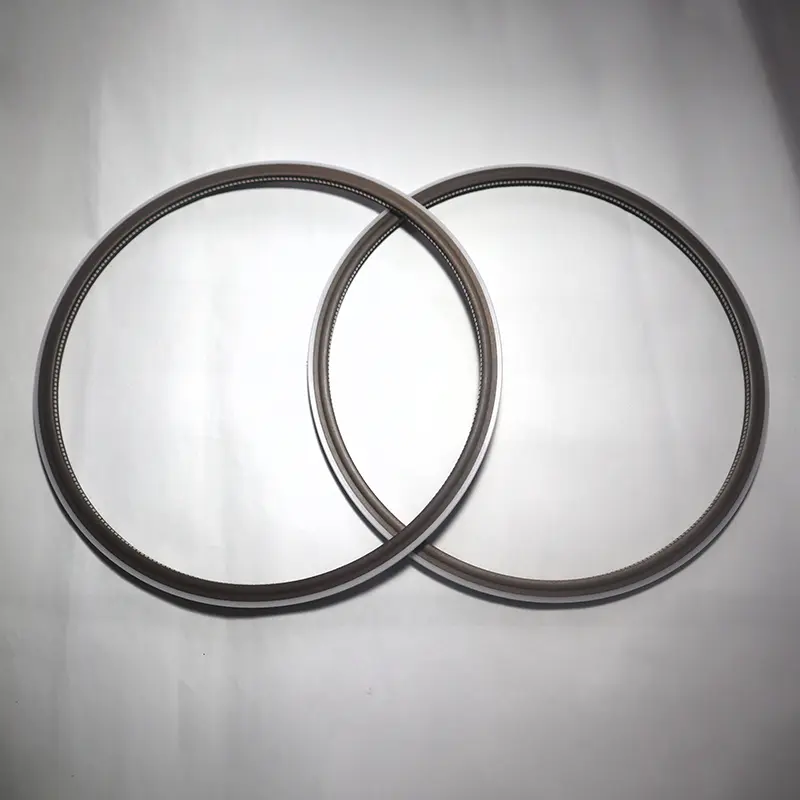

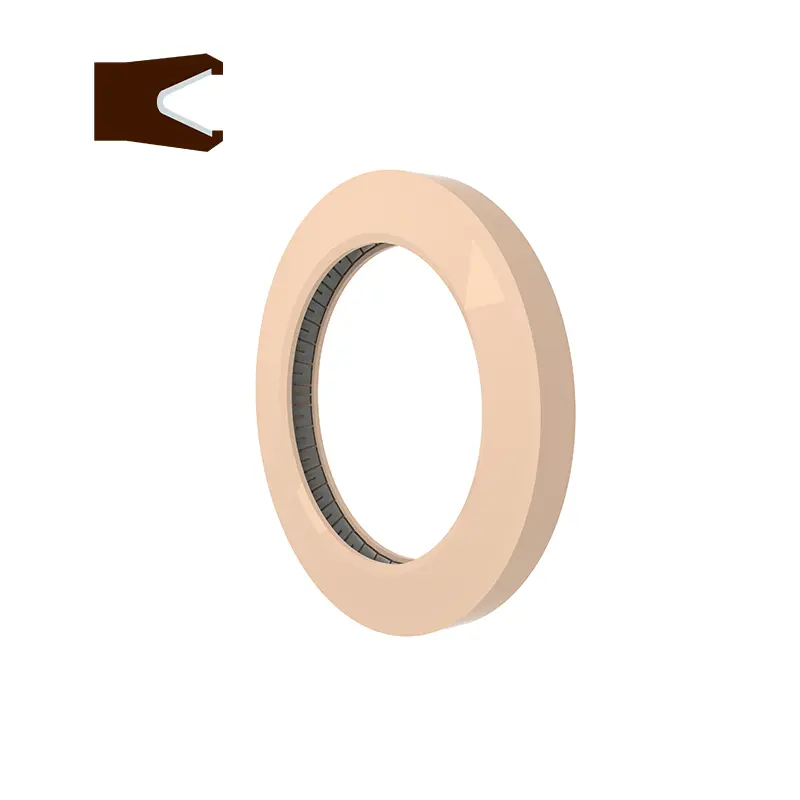

Az RC2876 és az RC2877 pánlátok, az RC2876-B és az RC2877-B Y alakú kombinált pecsétek. Az egyes modellek közötti két különféle megosztás azonos horonyval rendelkezik, és felcserélhető. Ezek alkalmasak tengelyirányú (vég) és karima egyirányú nyomású statikus tömítésekhez, és olyan helyeken is használhatók, ahol a felületi érdesség nem ideális. A két serpenyő rozsdamentes acél rugókból és nagy funkcionális műanyagokból áll. A rozsdamentes acélrugók V-alakú rugókként és O-alakú rugókként választhatók. És az RC2876-B és az RC2877-B használatakor ésszerűen ki kell választani a megfelelő elasztomer anyagokat.
Termékjellemzők és alkalmazások:
RC2876
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomó MPA | M/s sebesség | Hőmérséklet ℃ | Közepes | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | Minden folyadék, vegyi anyag, gáz |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
Anyagválasztás

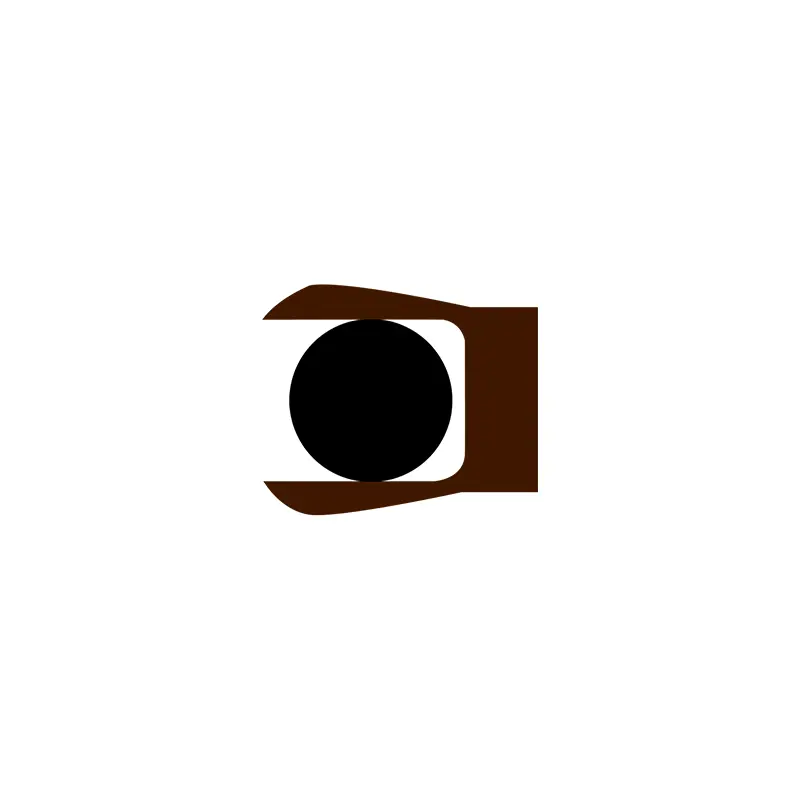

1. A megfelelő O-gyűrűs anyagok lehetnek: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.

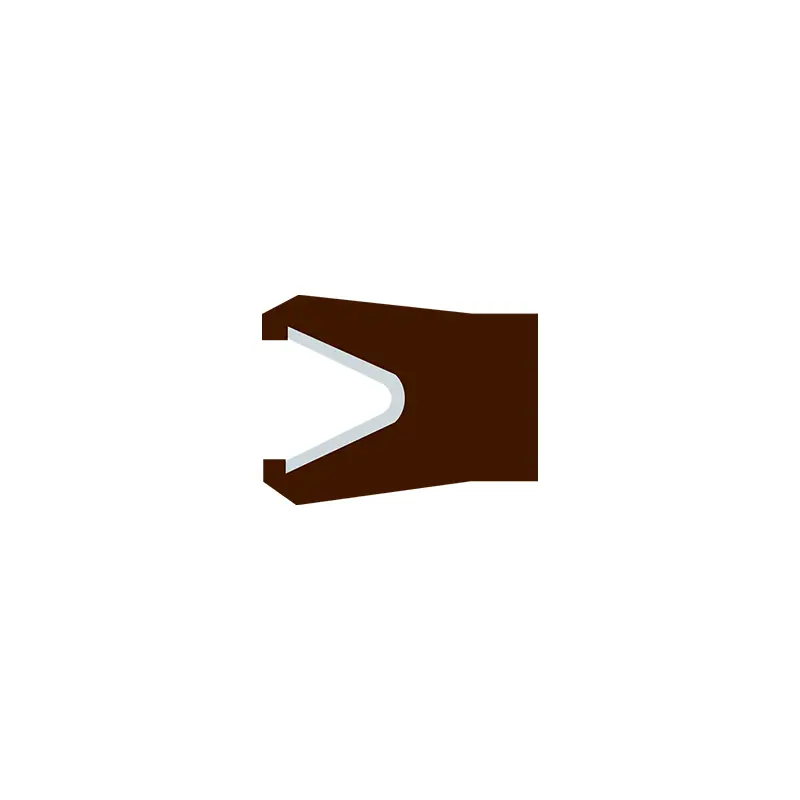

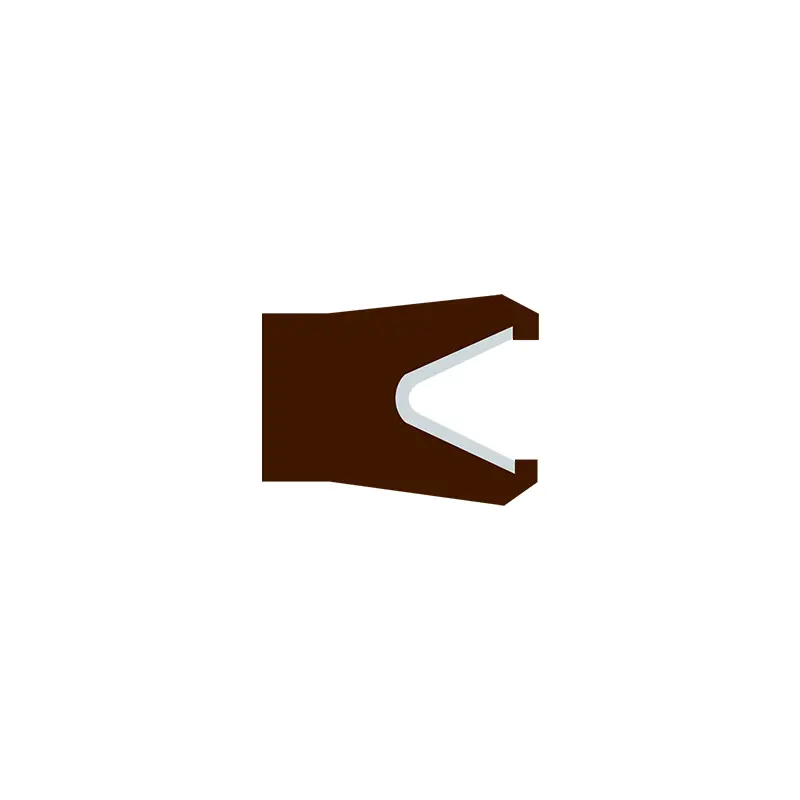

3. A rozsdamentes acél rugók kiválaszthatók az O-alakú rugókból és a V-alakú rugókból.
Rendelési példa
RC2876-40-PTFE4+V A belső nyomáshorony külső átmérője 40, a tömítő gyűrű anyag PTFE4, és a rugó V alakú rugó.
RC2876-B-40-PTFE4+R02 A belső nyomáshorony külső átmérője 40, a tömítőgyűrű anyag PTFE4, és a megfelelő O-gyűrű fluorubber.
Megjegyzés: Ha a meghosszabbított tartományt választja, kérjük, használja a sorozatszámot.

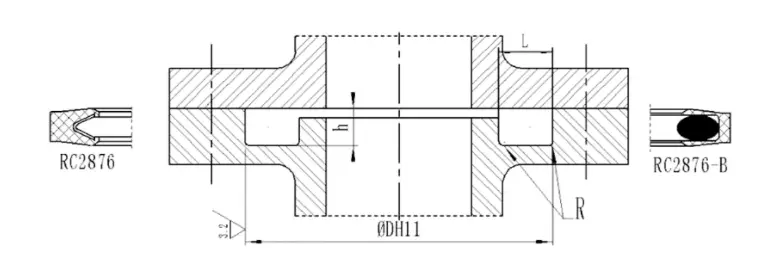

| Sorszám | Sorszám | Standard hatótávolság DH11 | Kiterjesztett hatótávolság DH11 | Horonymélység H-0.05 | Horony szélessége L+0.2 | Kerek sarok RMAX |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
RC2877
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomó MPA | M/s sebesség | Hőmérséklet ℃ | Közepes | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | Minden folyadék, vegyi anyag, gáz |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. A megfelelő O-gyűrűs anyagok lehetnek: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.
3. A rozsdamentes acél rugók kiválaszthatók az O-alakú rugókból és a V-alakú rugókból.
Rendelési példa
RC2877-40-PTFE4+V A külső nyomáshorony belső átmérője 40, a tömítőgyűrű-anyag PTFE4, és a rozsdamentes acélrugó V egy V-alakú rugó.
RC2877-B-40-PTFE4+R02 A külső nyomáshorony belső átmérője 40, a tömítőgyűrű anyag PTFE4, és a megfelelő O-gyűrű fluorubber.
Megjegyzés: Ha meghosszabbított tartományt választ, kérjük, használja a sorozatszámot.

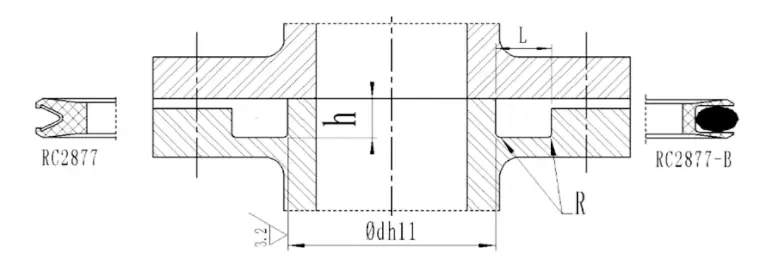

| Sorszám | Sorszám | Standard hatótávolság D H11 | Kiterjesztett hatótávolság DH11 | Horonymélység H-0.05 | Horony szélessége L+0.2 | Kerek sarok RMAX |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
