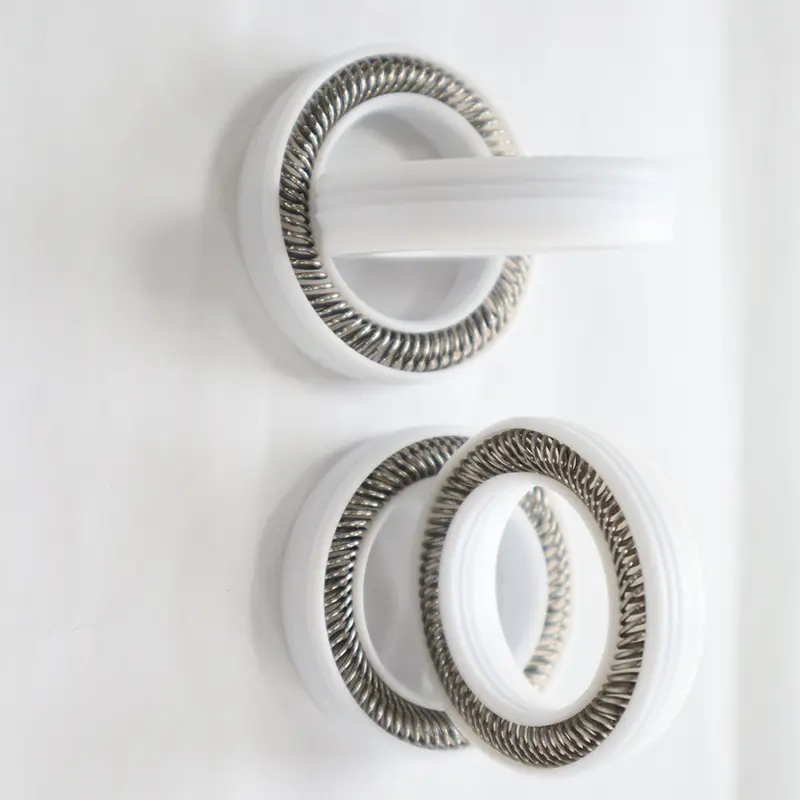

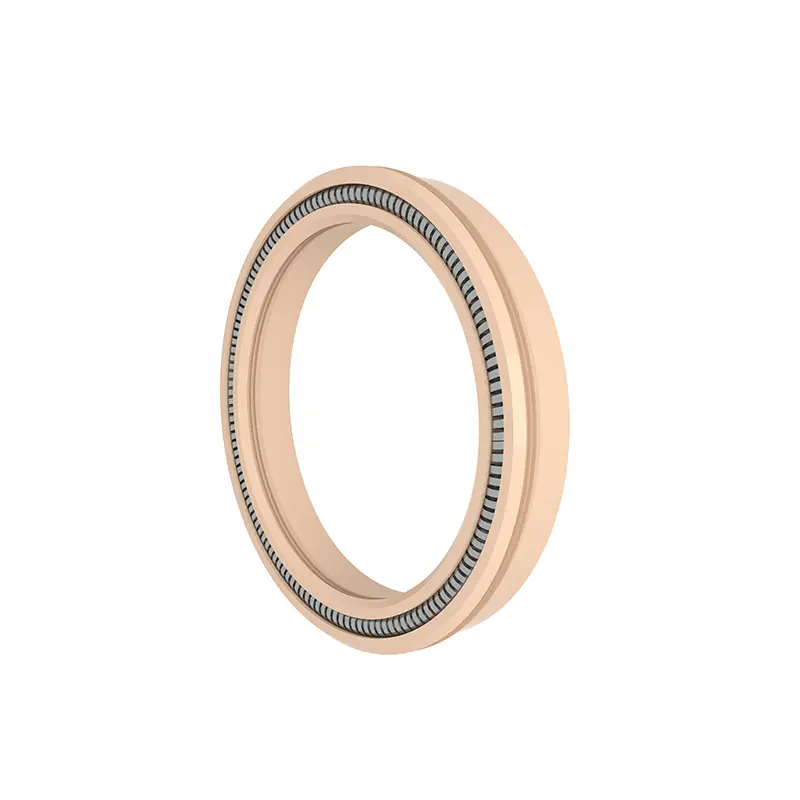

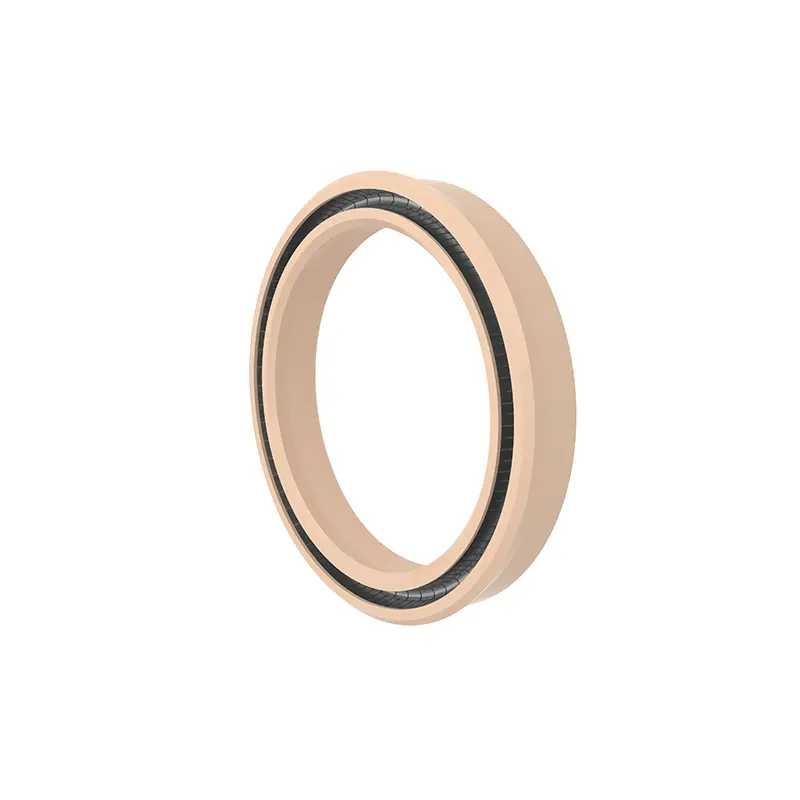

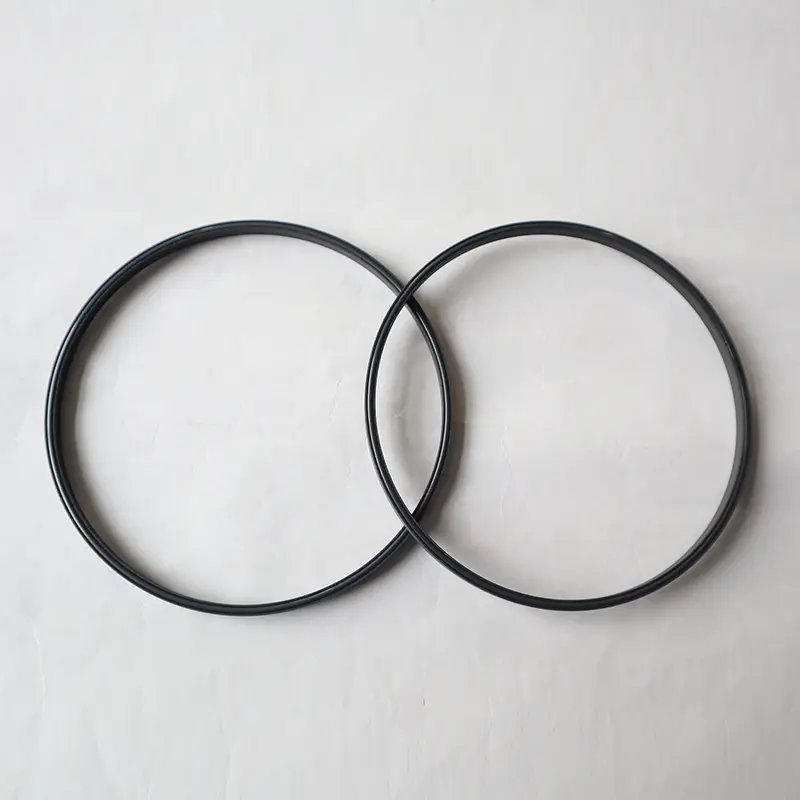

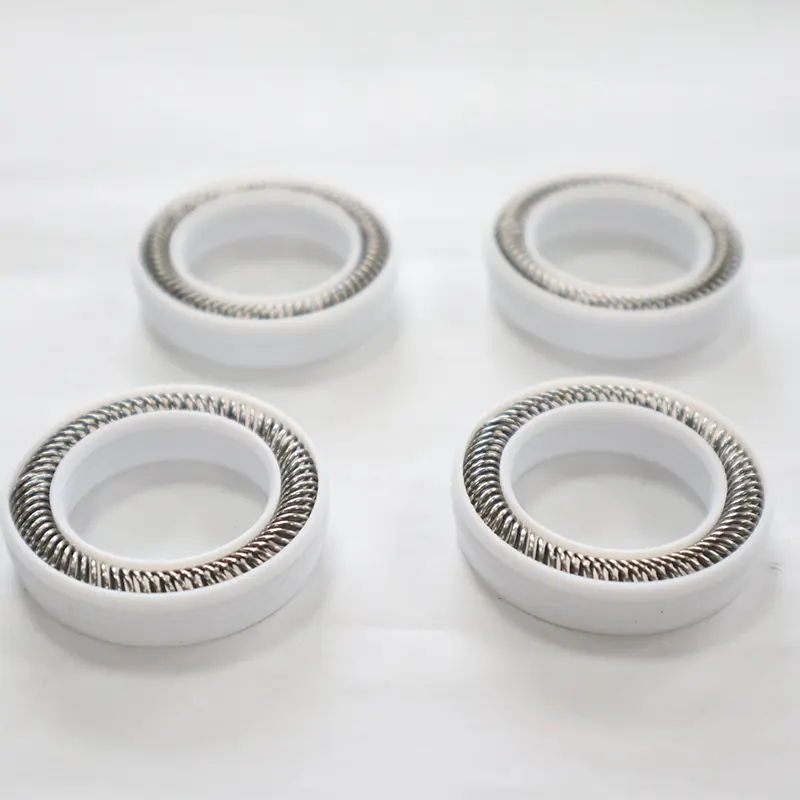

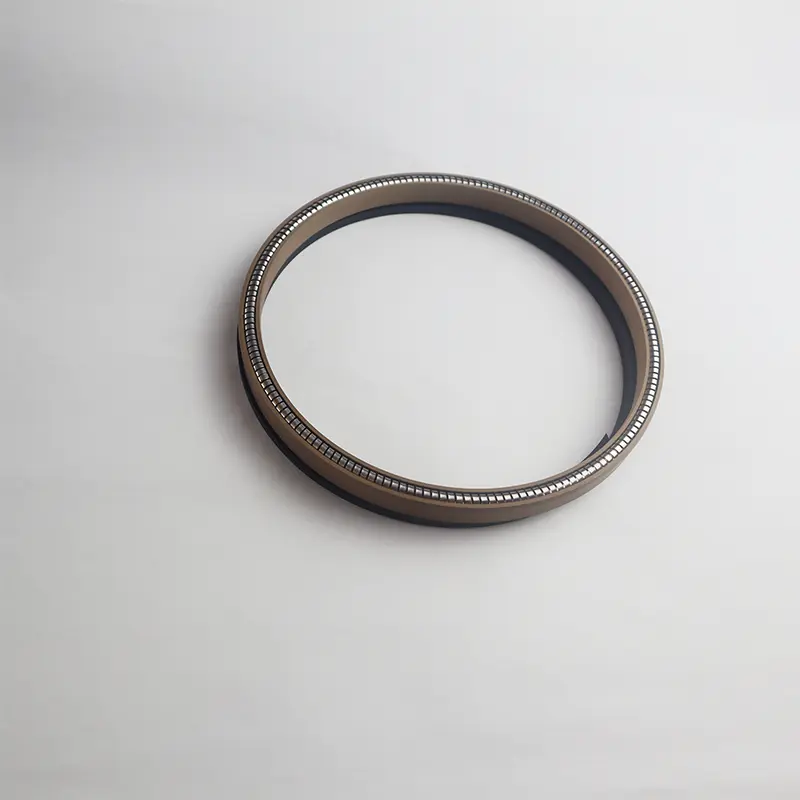

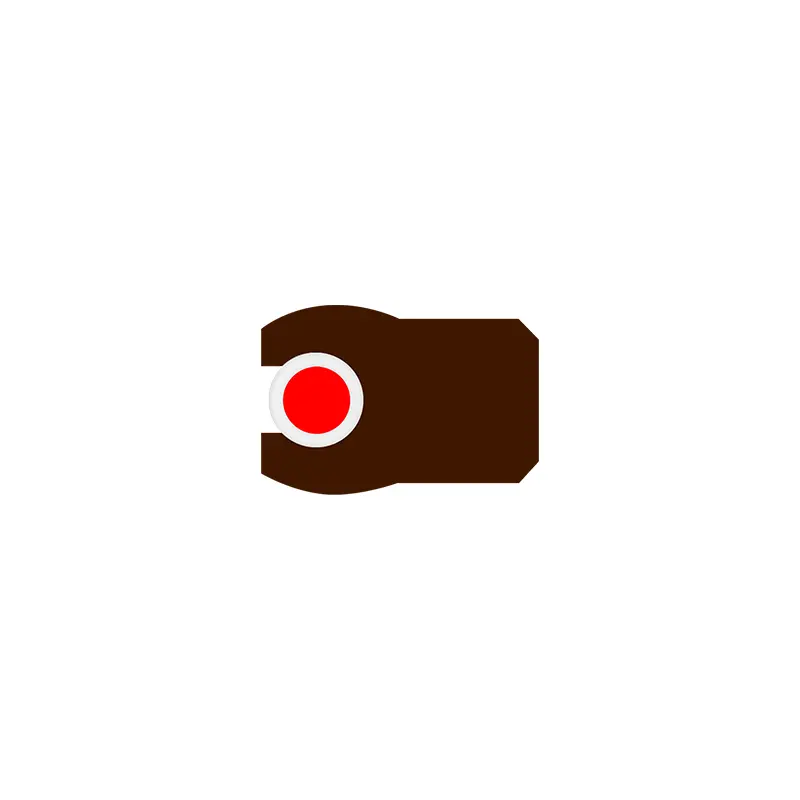

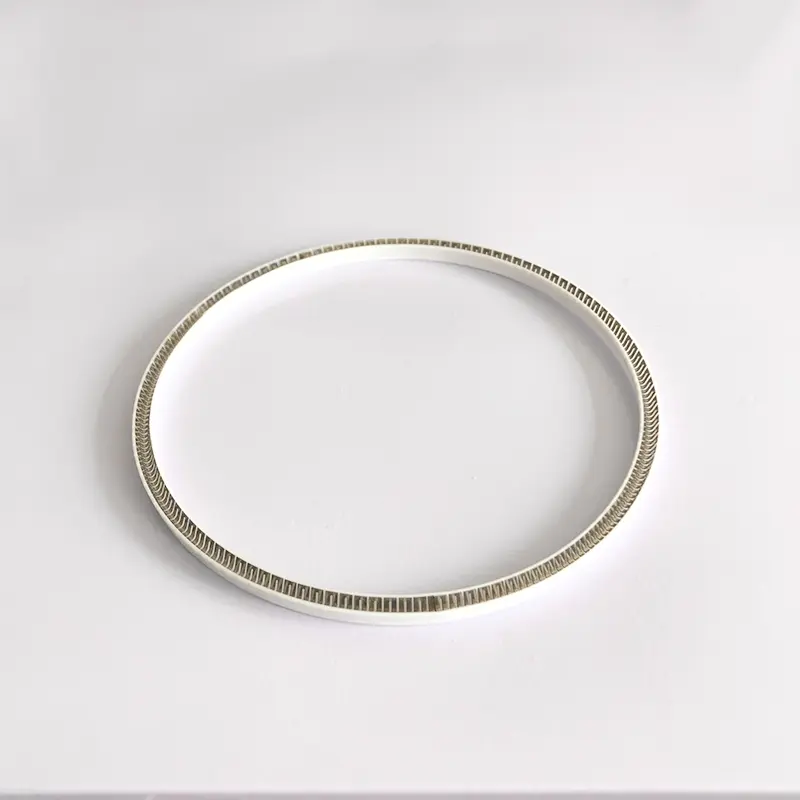

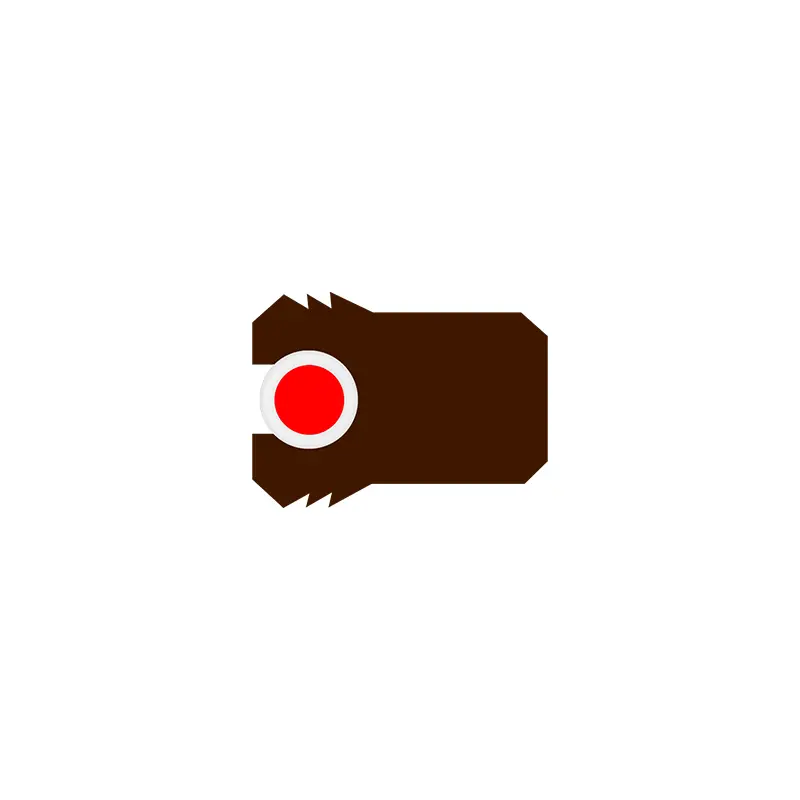

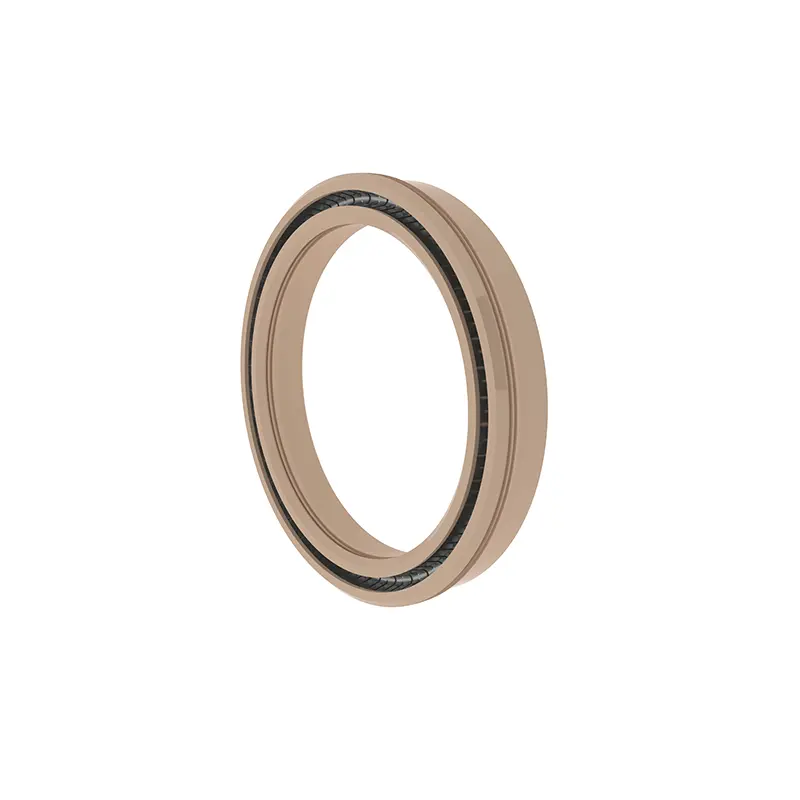

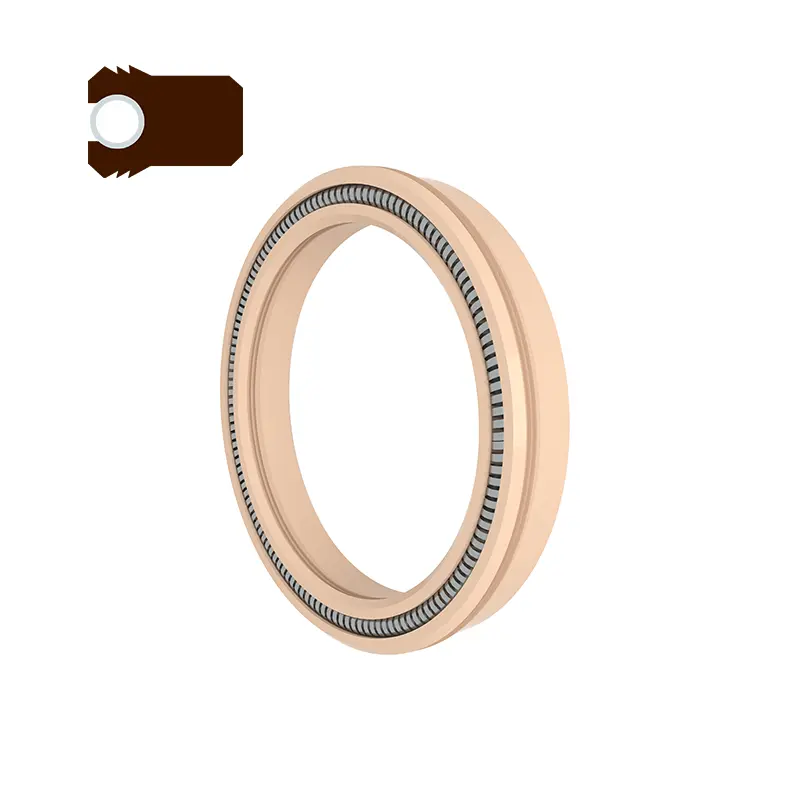

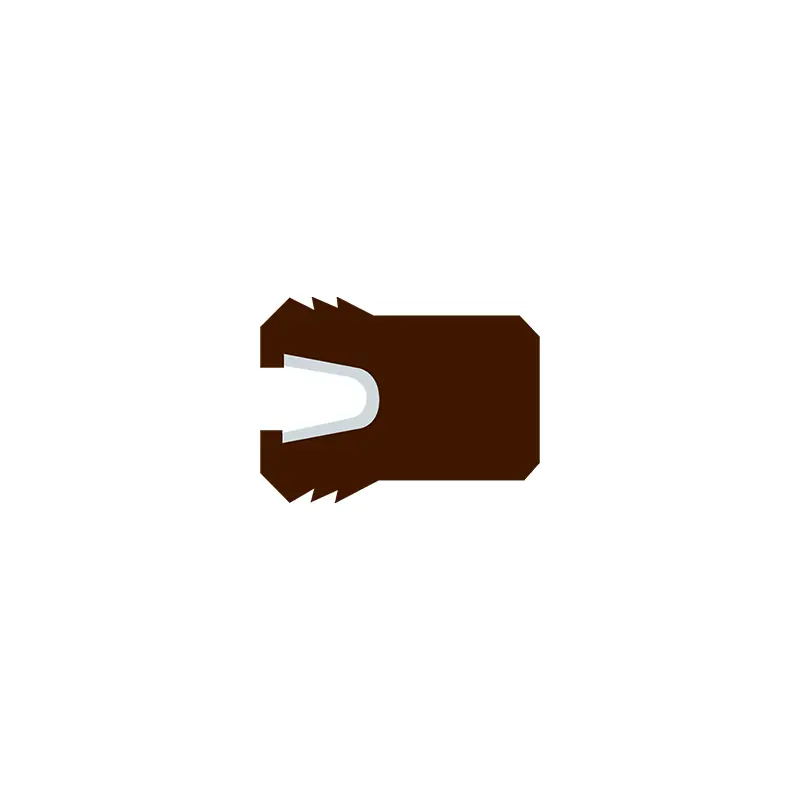

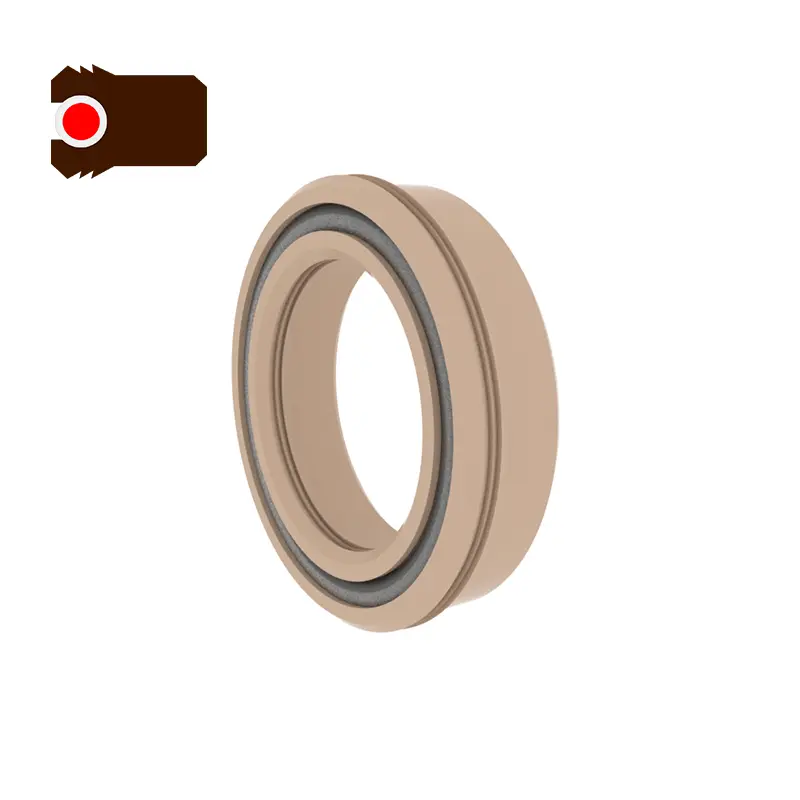

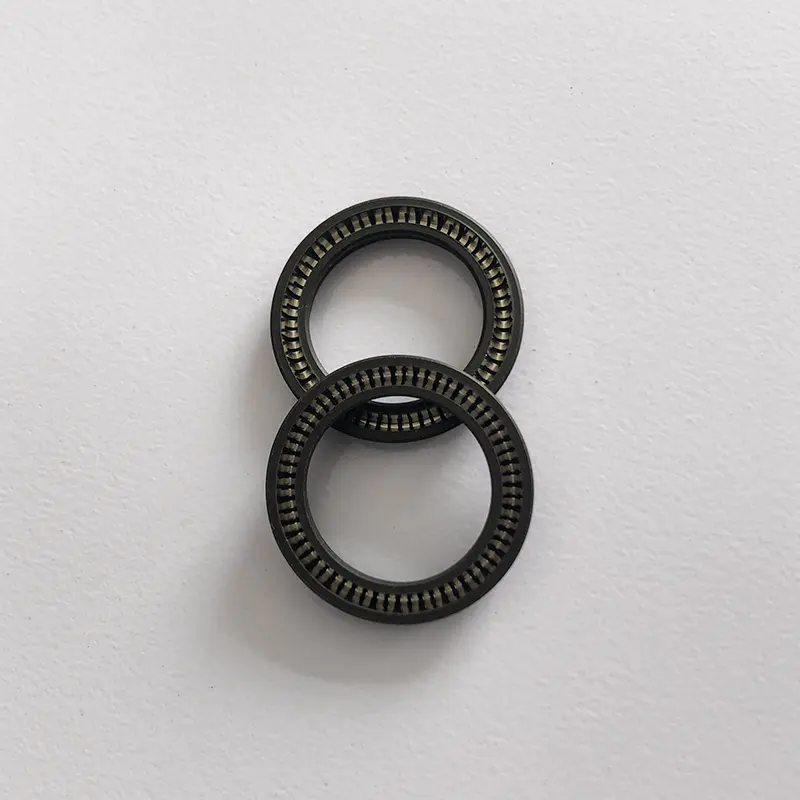

Az FS univerzális rugós energiájú tömítésünk egy nagyteljesítményű univerzális rugós energiával ellátott tömítés a tengely lyukhoz, szimmetrikus szerkezetű és univerzális tengely lyukkal, amely különféle ipari forgatókönyvekhez alkalmas. Ez a terméksorozat egy típusú, B típusra, BO típusra, C típusra, D típusra és do típusra oszlik. Közülük a bo type and Do type elfogadja a magas funkcionális műanyag és a bevont O-gyűrűs kombinációt, amely kiváló közegállósággal rendelkezik; C típus, d típusú és do type elfogadja a fogazott ajakszerkezetet, hogy tovább javítsa a tömítési képességet, különös tekintettel a 40mPa-t meghaladó nyomás nagynyomású munkakörülményekre.
Az FS Universal Spring Energizált Seal különféle tömítőgyűrű-anyagokat (például PTFE, UPE, PK stb.) És rozsdamentes acél rugókat (O-alakú vagy V-alakú választható) támogat, és kiváló teljesítményt nyújt a különböző közegekben és munkakörülményekben. A tengely lyuk univerzális kialakítása leegyszerűsíti a kiválasztási és telepítési folyamatot, és széles körben használják nagynyomású hidraulikus rendszerekben, pneumatikus berendezésekben és speciális média tömítésben a kémiai, kőolaj, energia stb. Mezőjeiben. Ha többet szeretne tudni az univerzális rugós energiával rendelkező tengelyfarmokról, akkor bármikor kapcsolatba léphet a Ruichen tömítéssel.
Termékjellemzők és alkalmazások:
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomó MPA | M/s sebesség | Hőmérséklet ℃ | Közepes | |
| <40, az alkalmazható horony szélessége l > 40mpa, kérjük, alkalmazza az L1 groove szélességet | <10 | Mert/To -35 ~+250 | Más -200 ~+250 | Minden folyadék, vegyi anyag, gáz |
Anyagválasztás

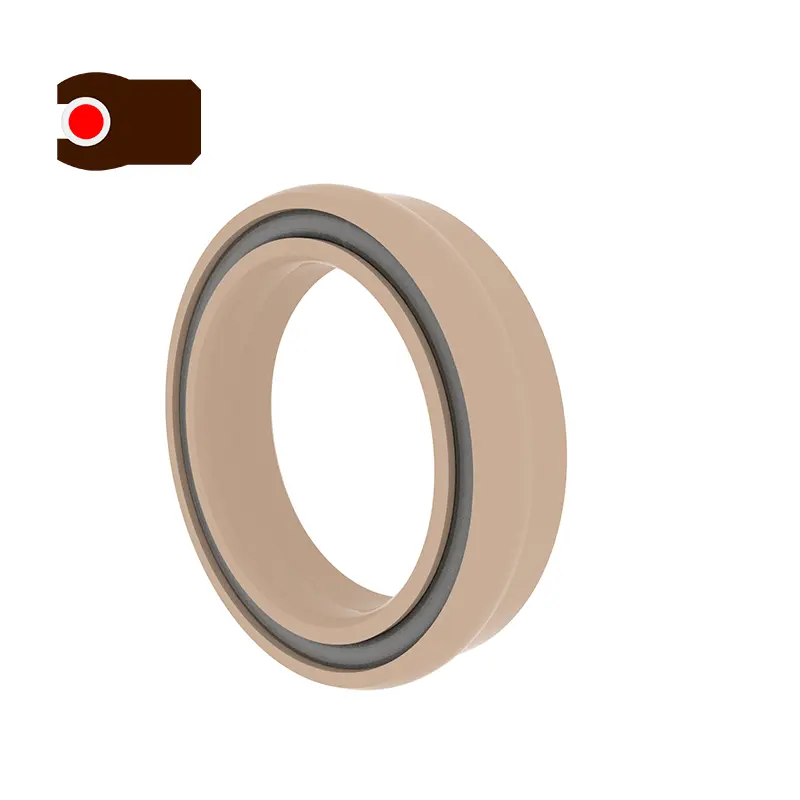

1. Bo, do elasztomer: bevont O-gyűrű.
2. Zsákó gyűrű anyag: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.

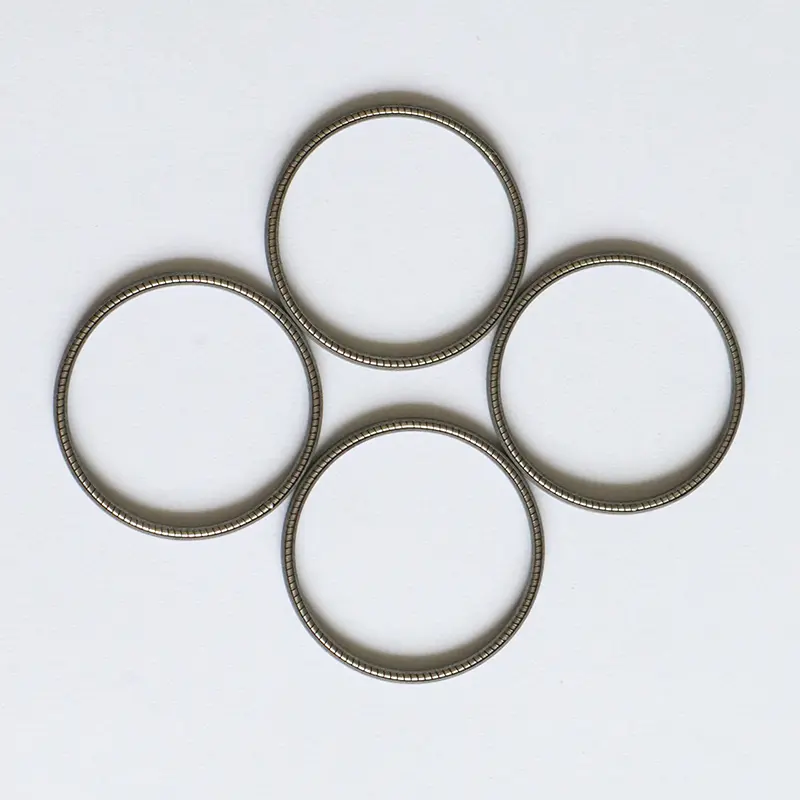

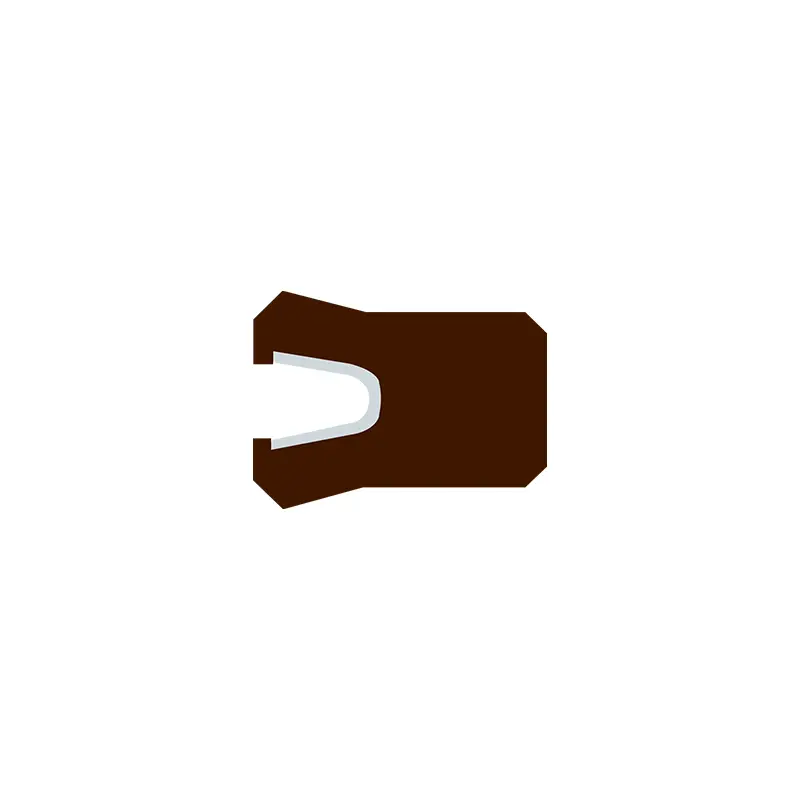

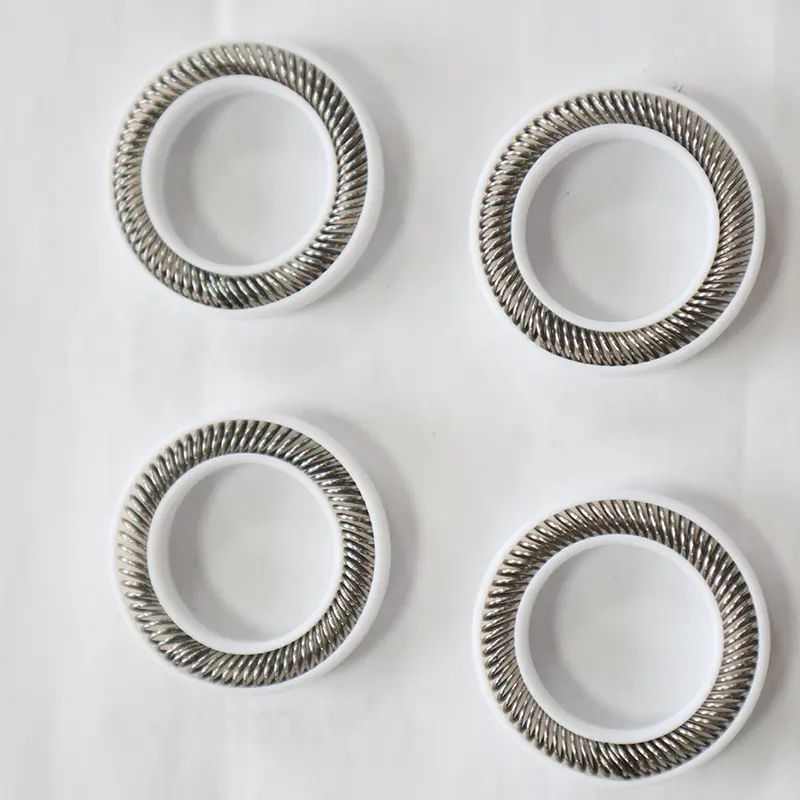

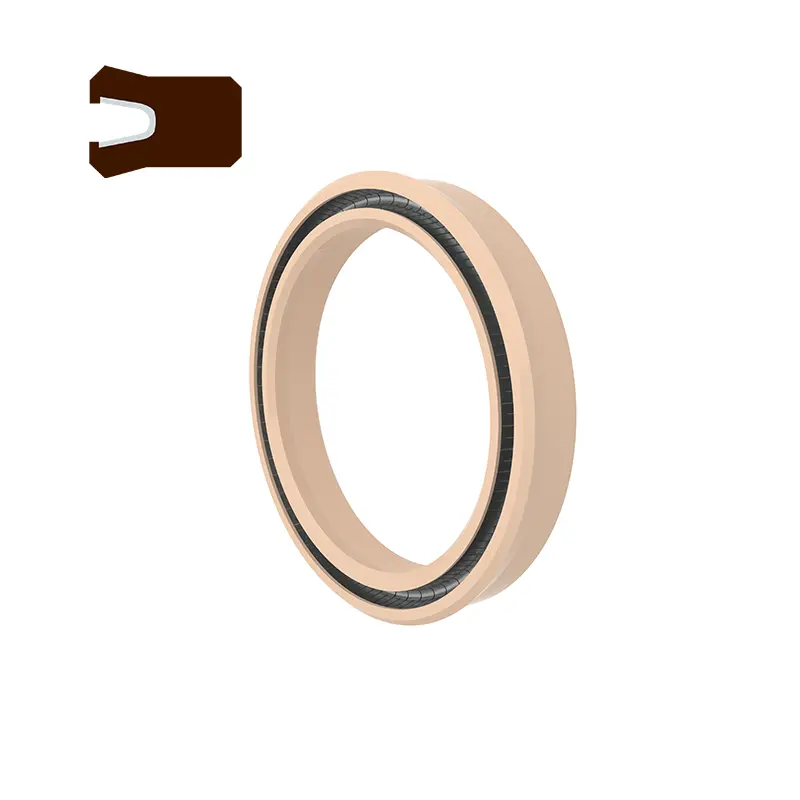

3. A rozsdamentes acél rugók választhatnak O-alakú rugókat és V alakú rugókat.
Rendelési példa
FS-A-40*46*4,7-PTFE4 D*D*L A-típusú serpenyő pecsét, lezáró gyűrű anyag PTFE4,
FS-BO-40*46*4,7-PTFE4, D*D*L BO-típusú serpenyő pecsét, pecsétgyűrű-anyag PTFE4, O-gyűrűs bevonattal

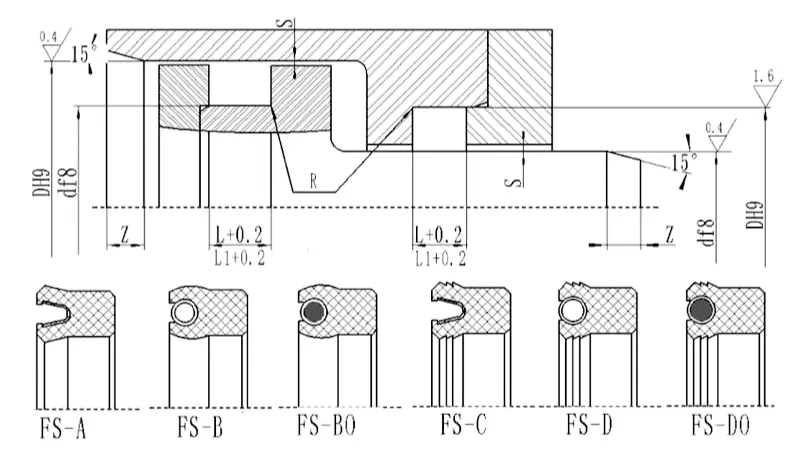

Műszaki adatok (minden méret a paramétertartományon belül elérhető)
| d | D | L+0.2 | L1+0.2(A nyomásra alkalmazható> 40mPa) | Sugárirányú távolság | Chamfer hossza Zmin | RMAX | |
| <20mpa | <40mpa | ||||||
| 3 ~ 10 | D+3 | 2.5 | 3.9 | 0.08 | 0.05 | L | 0.4 |
| 10 ~ 22 | D+4 | 3.2 | 4.4 | 0.10 | 0.07 | 0.4 | |
| 22 ~ 50 | D+6 | 4.7 | 6.0 | 0.15 | 0.08 | 0.6 | |
| 48 ~ 150 | D+10 | 7.5 | 9.0 | 0.20 | 0.10 | 0.8 | |
| 150 ~ 400 | D+15 | 11 | 13 | 0.25 | 0.12 | 0.8 | |
Megjegyzés: A szükséges előírások nem szerepelnek ebben a táblázatban. Kérjük, vegye fel velünk a kapcsolatot.
Legfeljebb 1600 mm -es termékeket szállíthatunk.
