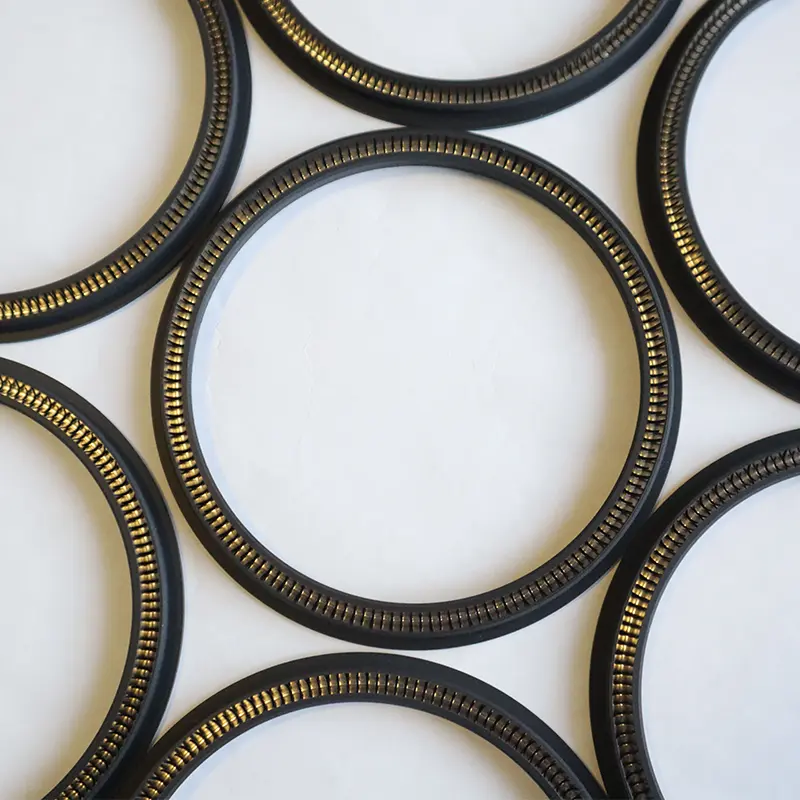

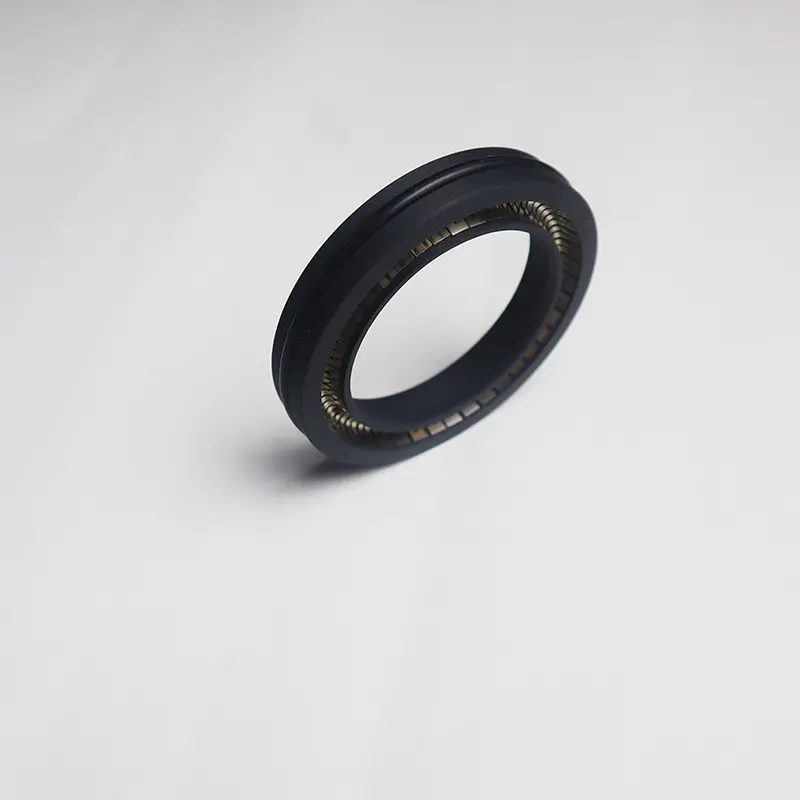

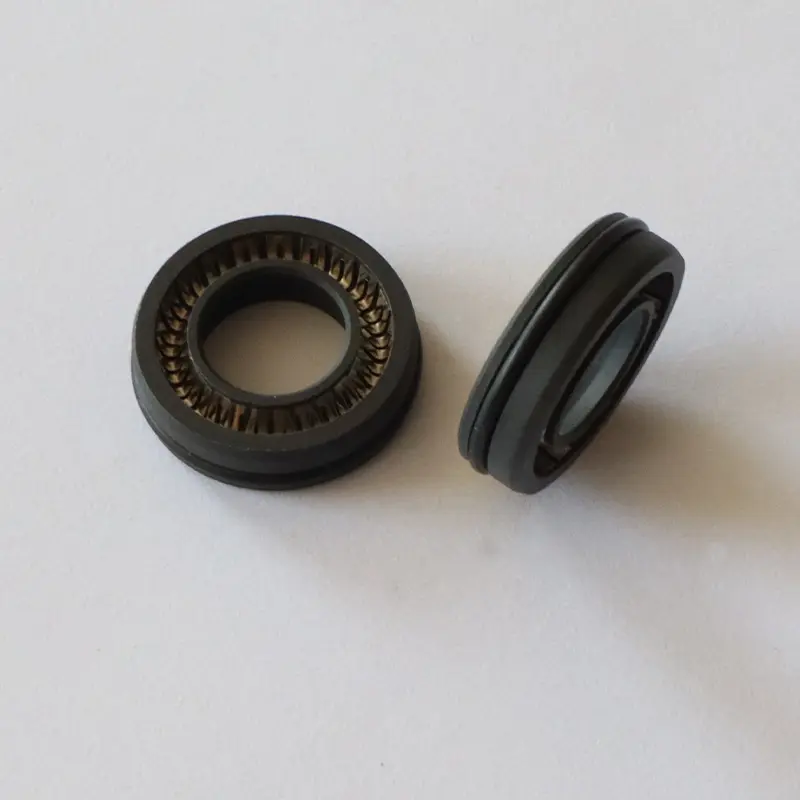

A forgó tengely rugós energiájú tömítése a Ruichen -tömítések által kifejlesztett egyik tömítés. Ezen felül sok más típusú tömítés és különféle különféle tömítőanyagok vannak. Pontosabban, van saját belső modellünk, hogy megnevezzük őket. Az alábbiakban két modell, az RC2055 és az RC2056 vezet be.

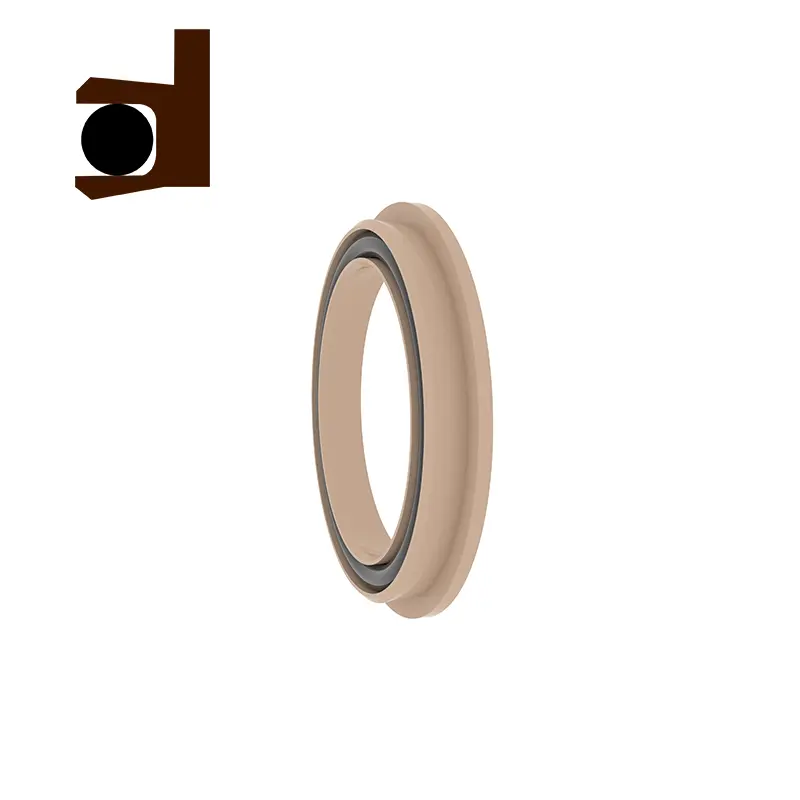

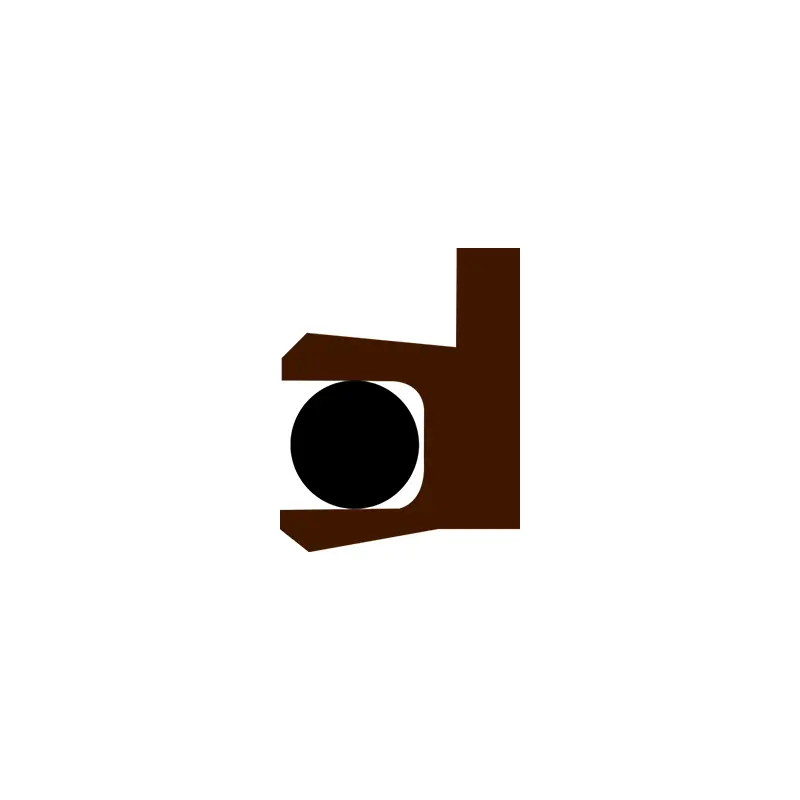

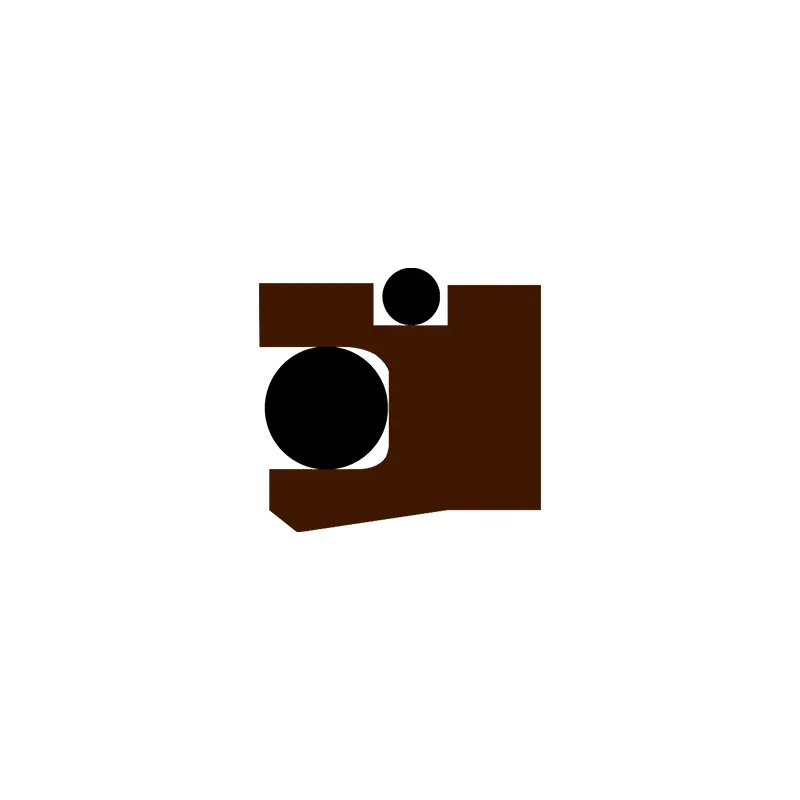

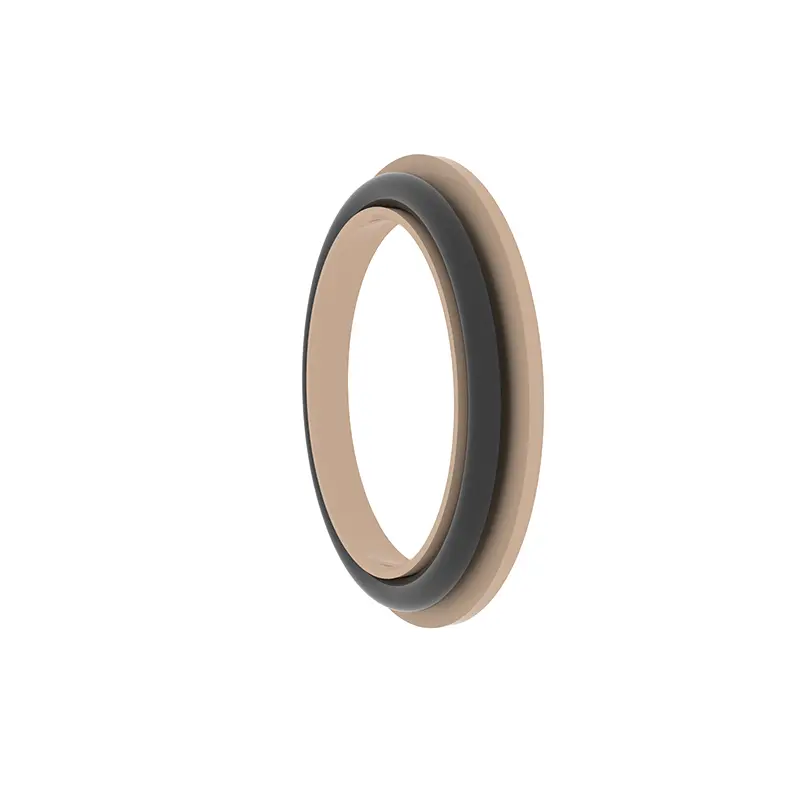

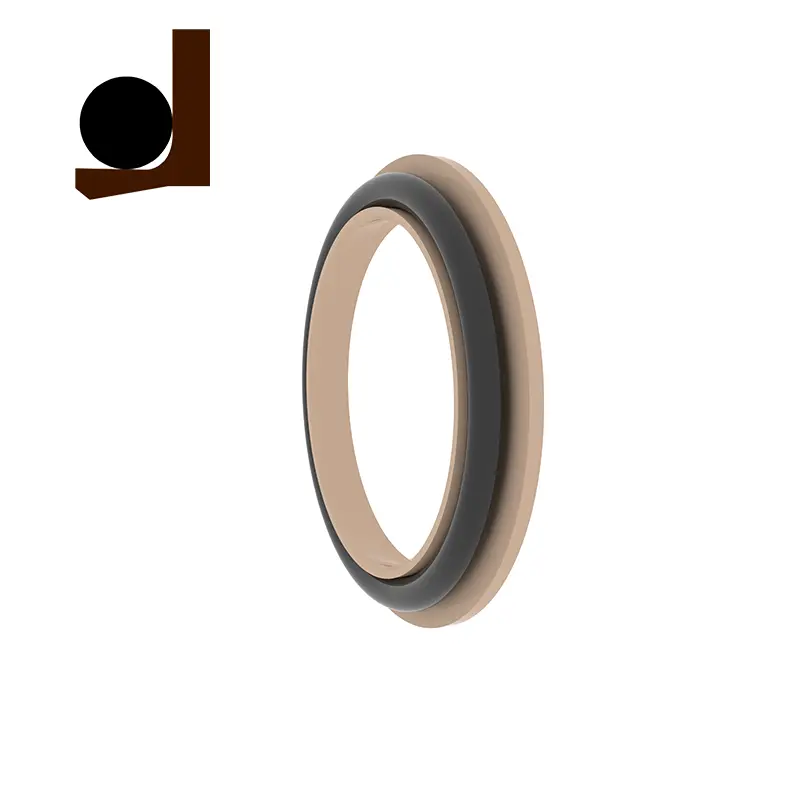

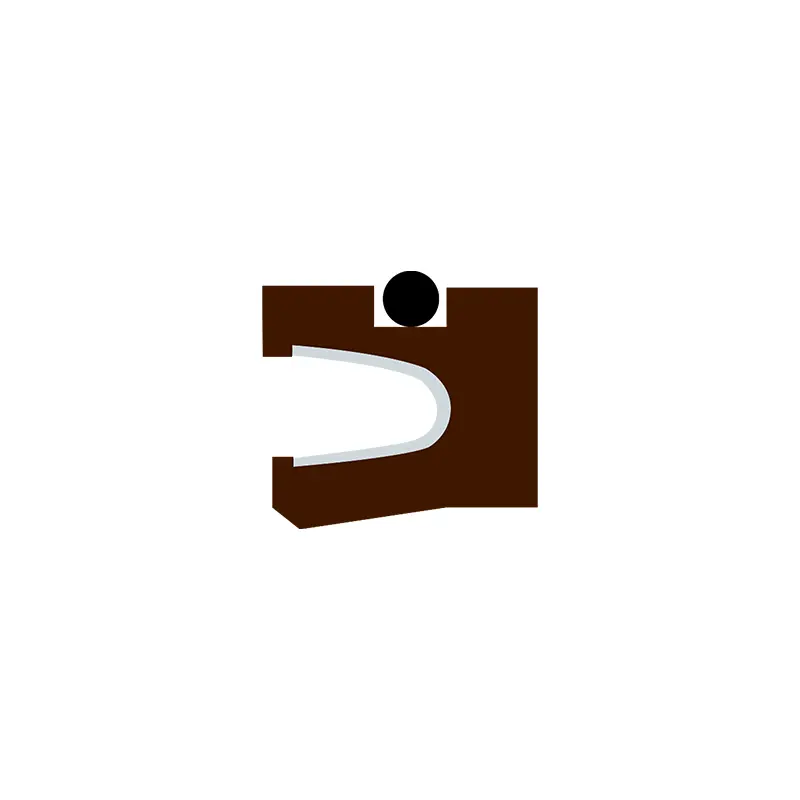

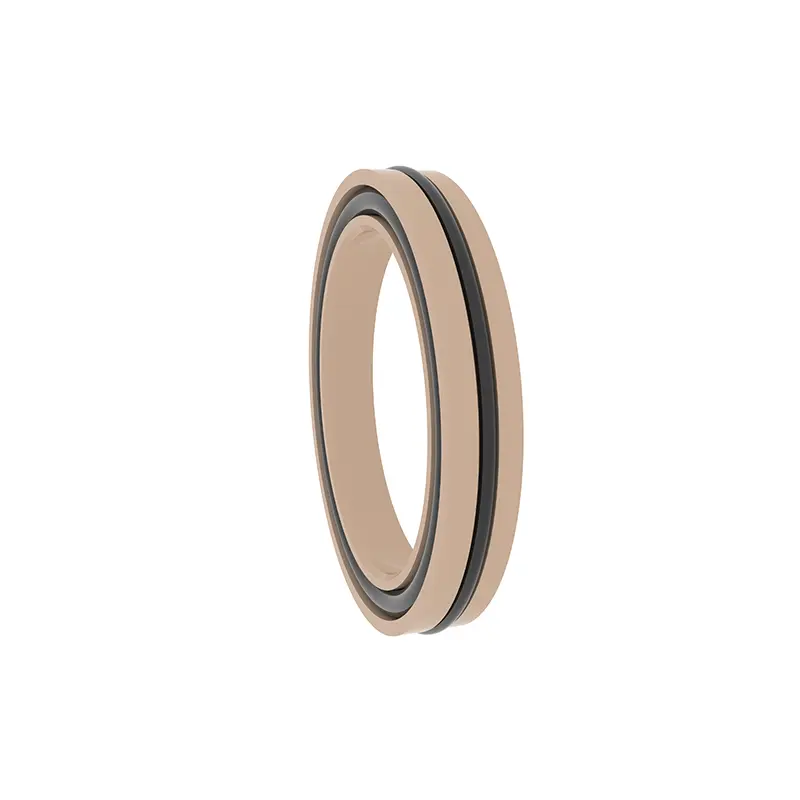

Az RC2055 és az RC2056 Rotary Pan-Seals, az RC2055-B egy forgó fogtömítés, az RC2056-B egy forgó Y-alakú kombinációs tömítés, az RC2055-C pedig egy forgó Y alakú kombinált tömítés. Ugyanazon sorozat különböző modelljei azonos horonyjellemzőkkel rendelkeznek, és felcserélhetők. A forgó tengelyek rugós energiájú tömítése teljes sorozata alkalmas egyirányú nyomás nagy funkciós tömítésekhez, amelyeket a forgó tengelyekre alkalmaznak. Közülük az RC2055 és az RC2056 rozsdamentes acélrugókból és nagyfunkciós műanyagokból áll. Az RC2055-B, RC2056-B és RC2055-C használatakor a megfelelő elasztomer anyag ésszerűen kiválasztani kell.
Termékjellemzők és alkalmazások:
Termékjellemzők:
A rozsdamentes acél rugó és a nagy funkcionális műanyag kombinációja kiváló tömítési és tartóssággal rendelkezik.
Az egyes sorozatok groove kialakítása megegyezik, amely felcserélhető és rugalmasan alkalmazkodhat a különböző munkakörülményekhez.
A forgó tengelyek forgó, energiájú tömítésében szereplő modellek alkalmasak egyirányú forgó tengelyre, hogy kielégítsék a különféle ipari igényeket.
Az RC2055-B, RC2055-C és RC2056-B támogatja a megfelelő elasztomer anyagok kiválasztását az alkalmazkodóképesség javítása érdekében.
Alkalmazási forgatókönyvek:
Forgó tengely egyirányú nyomástömítés, alkalmas ipari berendezésekhez, mérnöki gépekhez, hidraulikus rendszerekhez stb.
Nagyfunkciós tömítési követelmények, például petrolkémiai anyagok, energiapályák, nehéz gépek stb.
Műszaki előnyök:
A rozsdamentes acélrugók stabil sugárirányú erőt biztosítanak a hosszú távú tömítés hatásának biztosítása érdekében.
A nagy funkcionális műanyag és az elasztomer anyagok kombinációja alkalmas nagy nyomás és nagy sebességű munkakörülményekhez.
A horony felcserélhető kialakítása egyszerűsíti a telepítést és a karbantartást, és csökkenti a használat költségeit.
Használati javaslatok:
Válassza ki a megfelelő tömítésmodellt és az elasztomer anyagot a konkrét munkakörülmények szerint.
Győződjön meg arról, hogy a horony tiszta -e a telepítés során, hogy elkerülje a pecsét károsodását.
RC2055
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomás (MPA) | Hőmérséklet (℃) | Sebesség (M/S) | Közepes | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Szinte az összes folyadék- és gázközeg |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Anyagválasztás
1. A megfelelő O-gyűrűs anyagok kiválaszthatók: RO1 nitril gumi (NBR), RO2 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.
3. rozsdamentes acél rugó: V alakú rugó.
Rendelési példa
RC2055- 40-PTFE4+V tengely átmérőjű 40, tömítőgyűrű-anyag PTFE4, rozsdamentes acél rugó V alakú rugó
RC2055-B-40-PTFE4+R02 tengely átmérője 40, tömítőgyűrű-anyag PTFE4, az O-gyűrű illesztése fluorubber
RC2055-C-40-PTFE4+R02 tengely átmérője 40, a tömítőgyűrű-anyag PTFE4, az O-gyűrű illesztése fluorubber
Specifikációs paraméter táblázat (az összes specifikáció a paramétertartományon belül elérhető)

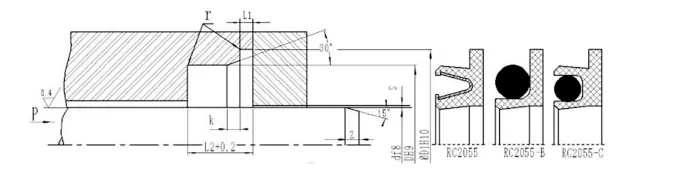

| Rúd átmérő tartománya D f8 | Horony átmérőjű DH9 | Horony átmérője D1H10 | Szélmélység L1 | Horony szélessége L | Import Chamfer K - | Sugárirányú távolság S max | Chamfer hossza | R max | |
| 10mPa | 20mPa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | ZMin = 0,8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10.5 | D+17.5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Megjegyzés: Javasoljuk, hogy a forgó tengely felületi keménységének HRC ≥ 58 legyen.

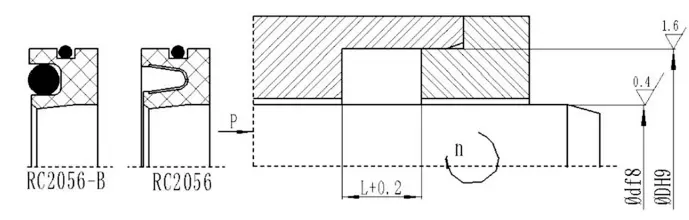

RC2056
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomás (MPA) | Hőmérséklet (℃) | Sebesség (M/S) | Közepes | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Szinte az összes folyadék- és gázközeg |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Anyagválasztás
1. A megfelelő O-gyűrűs anyagok kiválaszthatók: RO1 nitril gumi (NBR), RO2 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.
3. rozsdamentes acél rugó: V alakú rugó.
Rendelési példa
RC2056-40*62*8-PTFE4+V D*D*L, a tömítőgyűrű anyag PTFE4, és a rozsdamentes acél rugó V alakú rugó.
RC2056-B-40*62*8-PTFE4+R02 D*D*L, a tömítőgyűrű PTFE4, és a megfelelő O-gyűrű fluororubber.
