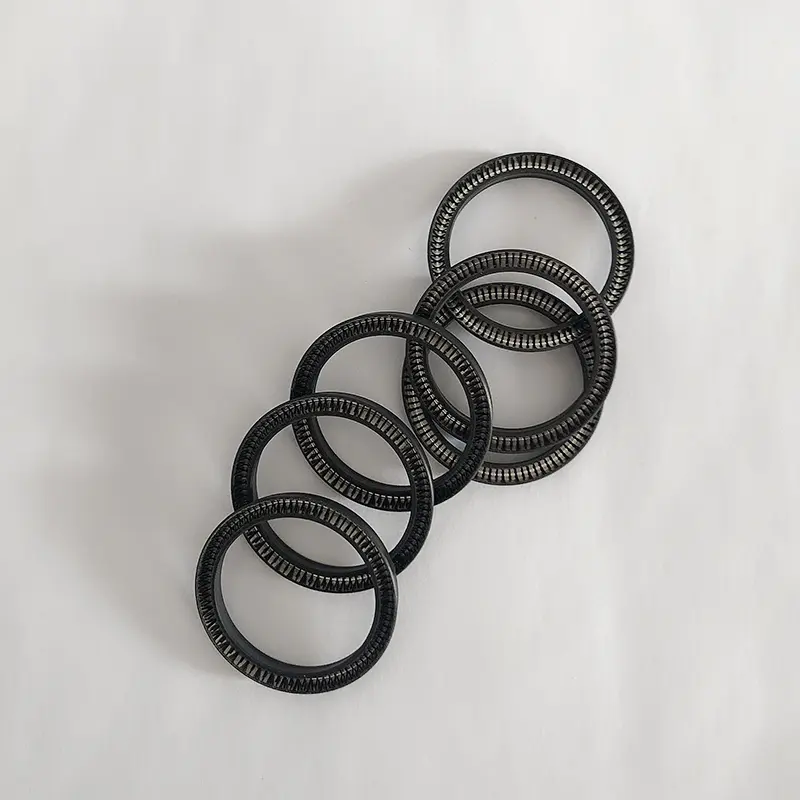

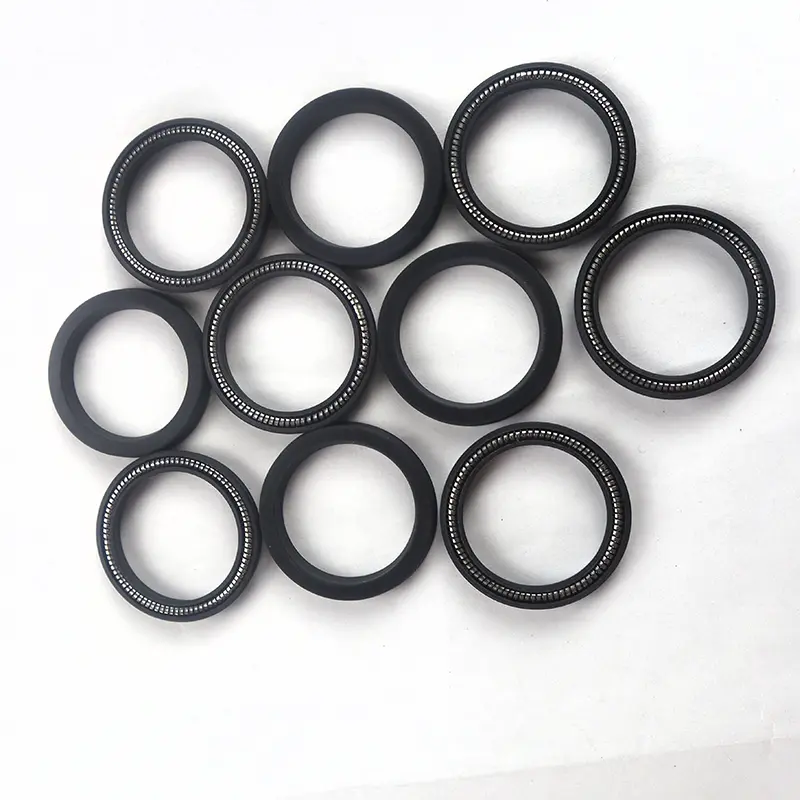

Radiális rugó energiájú pecsétek

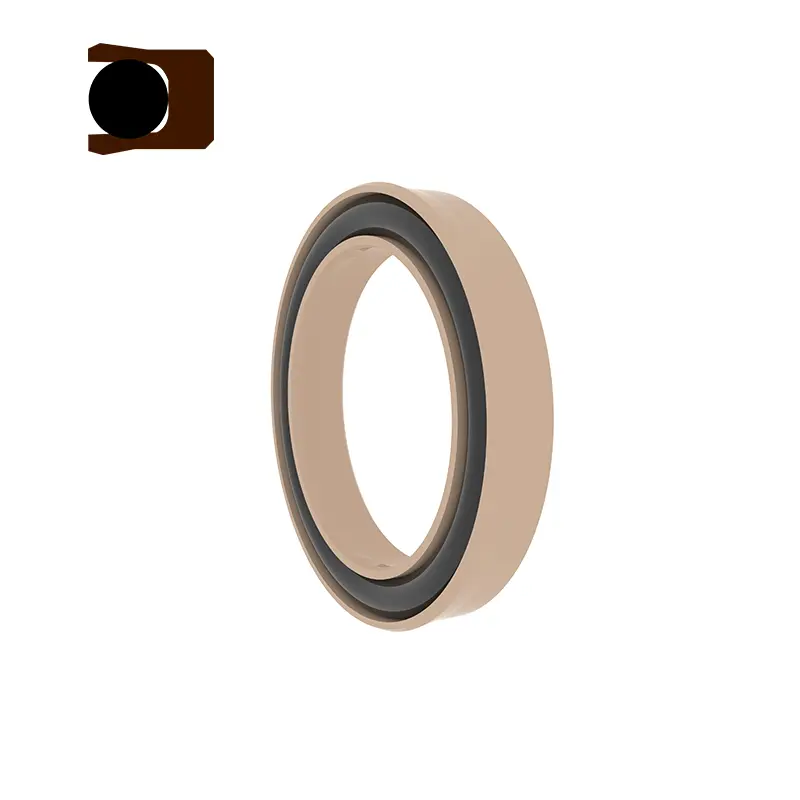

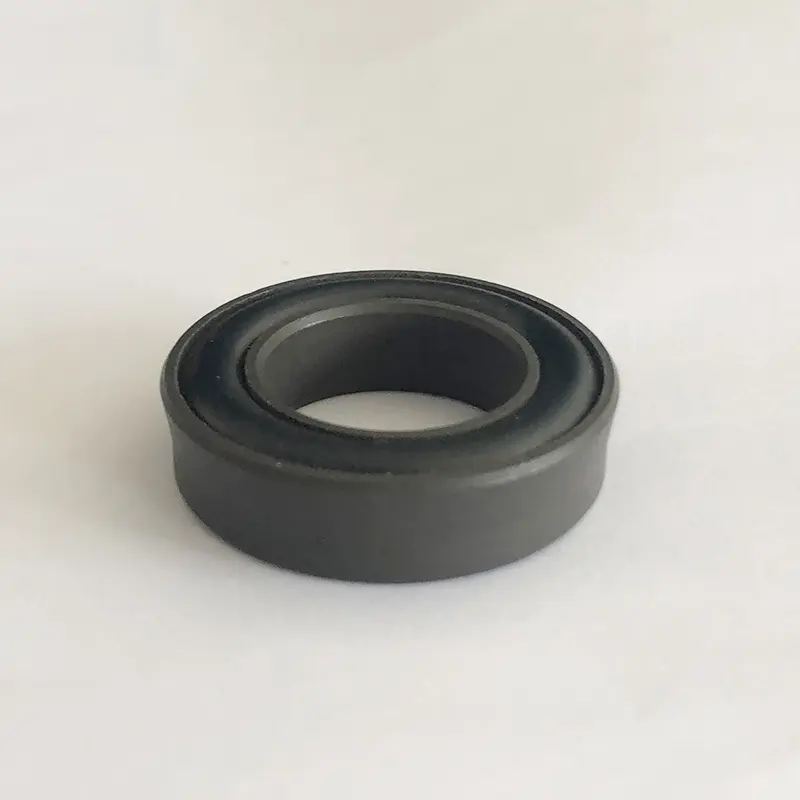

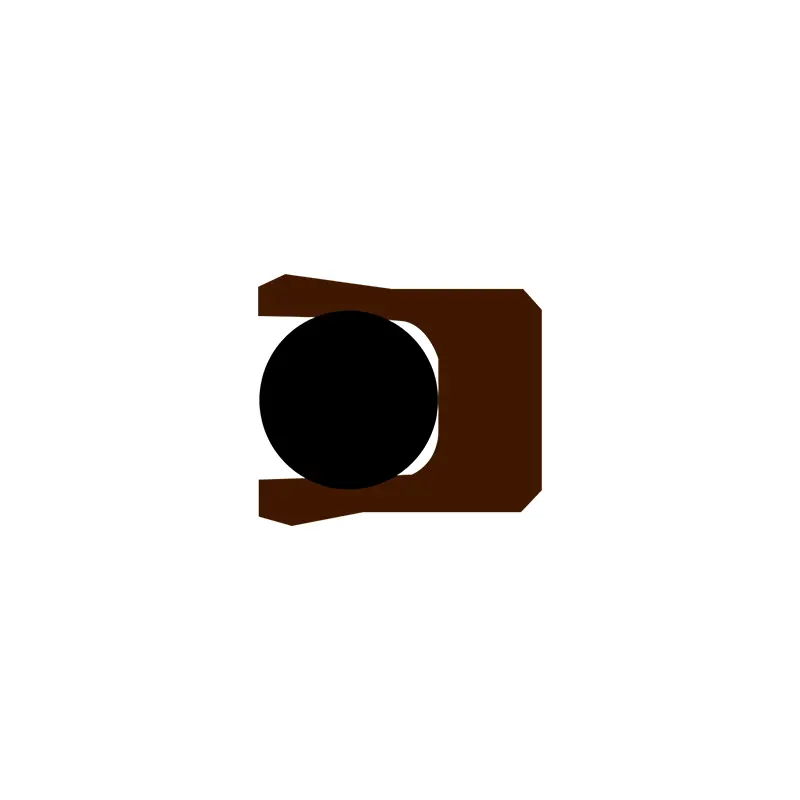

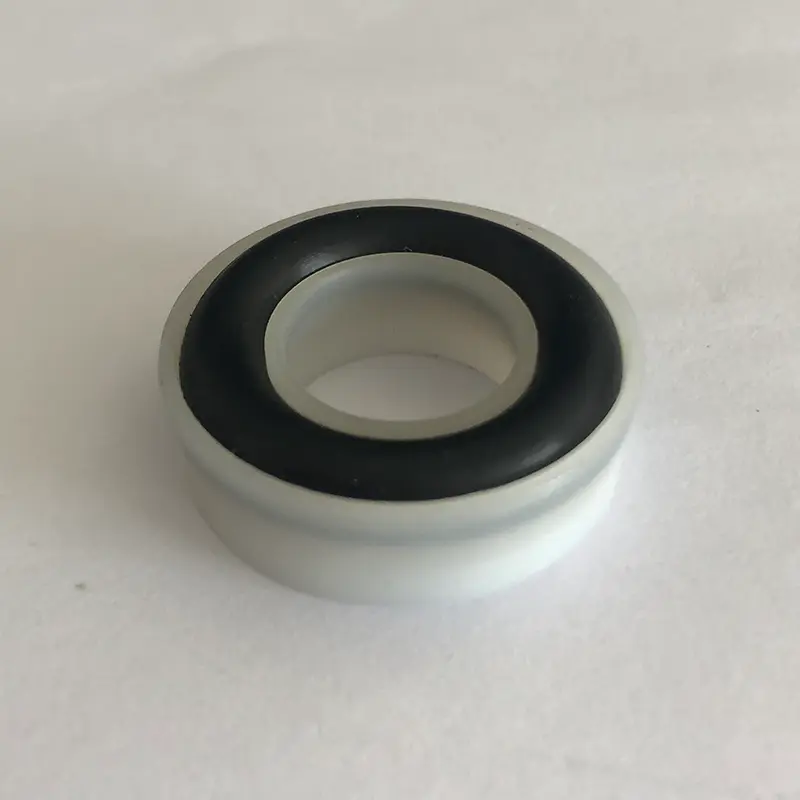

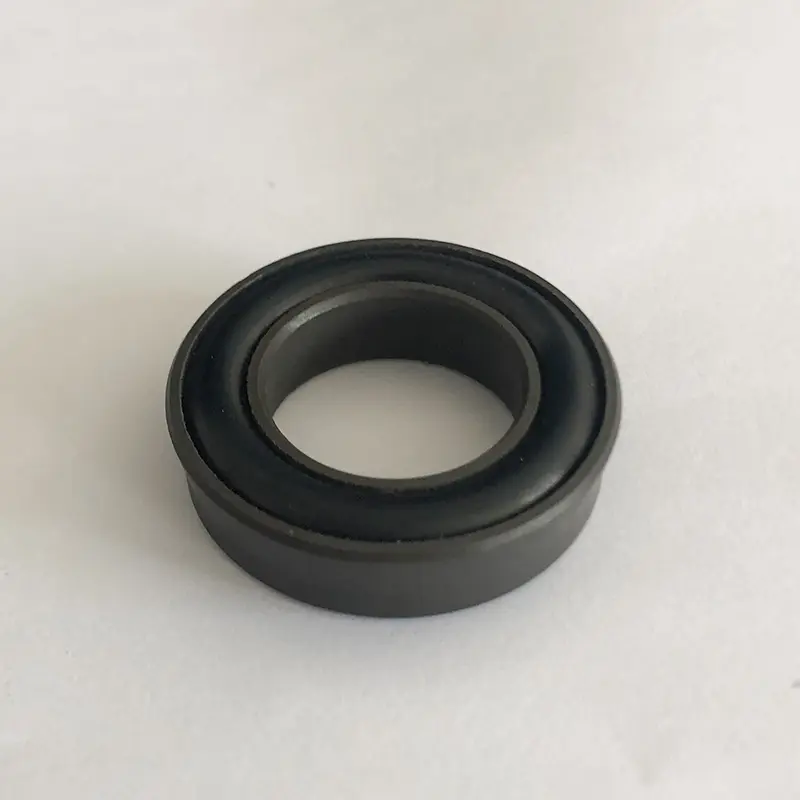

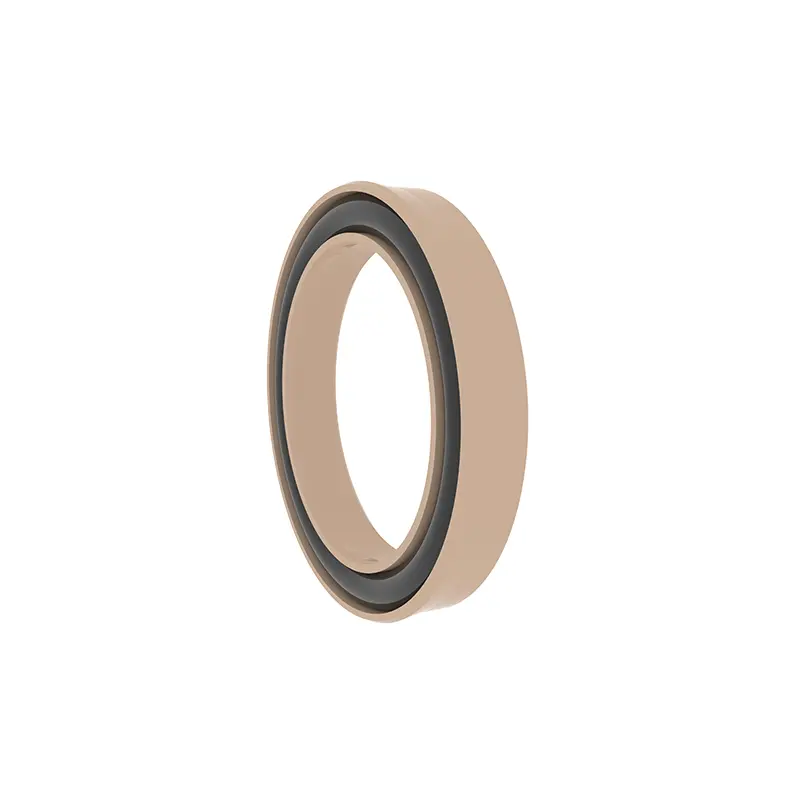

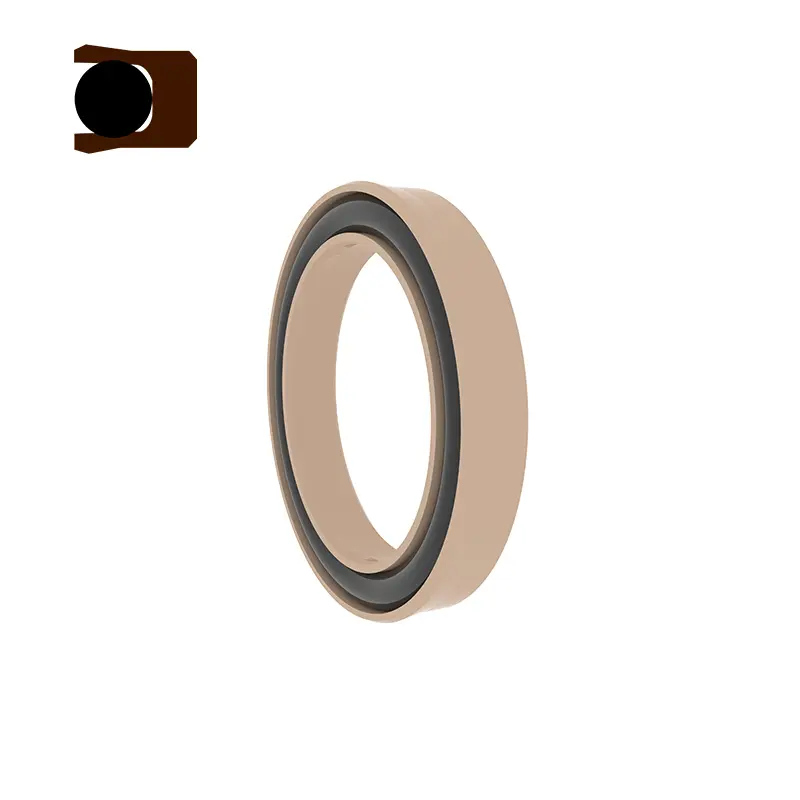

Az RC16 egy dugó tömítés, az RC16-B Y-alakú kombinált pecsét. A kettő hornyai azonosak, és az ML5514F és az ISO3771 által megadott hornyokba telepíthetők.

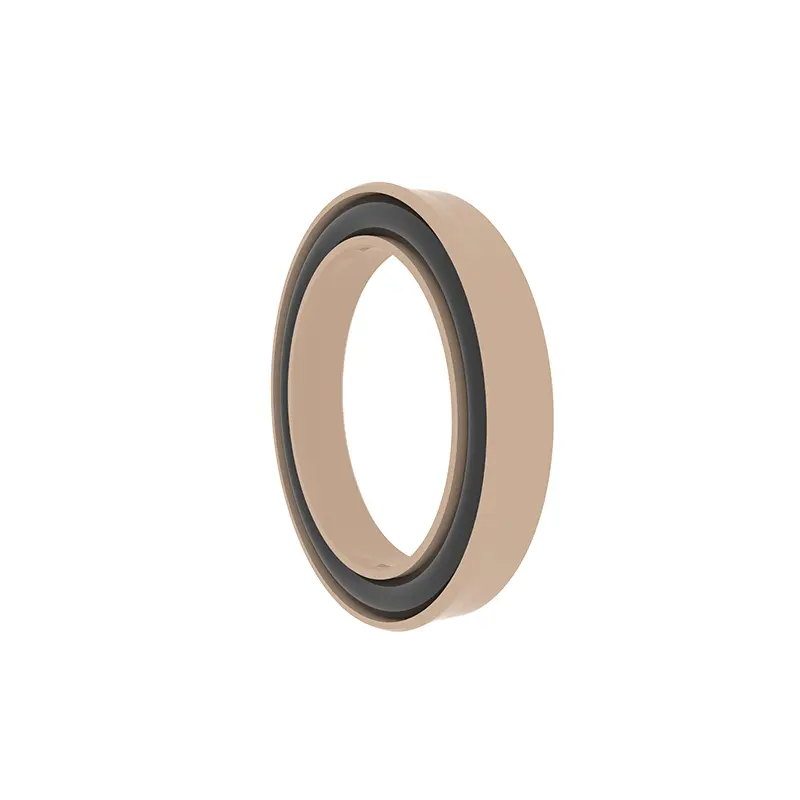

Egy másik radiális rugós energiájú fóka termékben az RC65 sorozat, az RC65 egy dugó tömítés, az RC65-B pedig egy Y alakú kombinált pecsét. Ugyanaz a horony kialakítása is van, és beépíthető az ML5514F és az ISO3771 által megadott hornyokba.

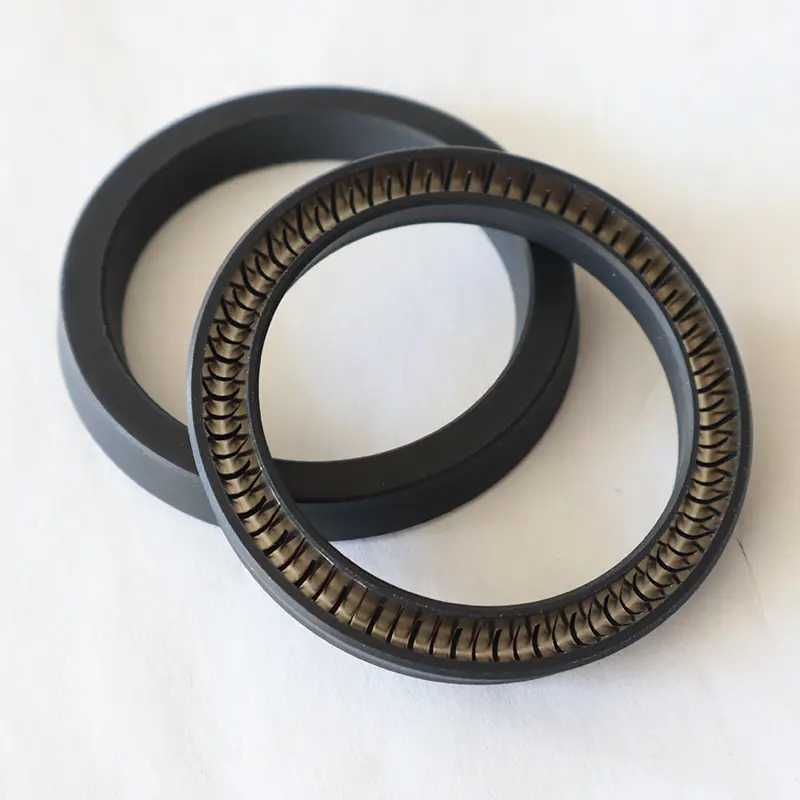

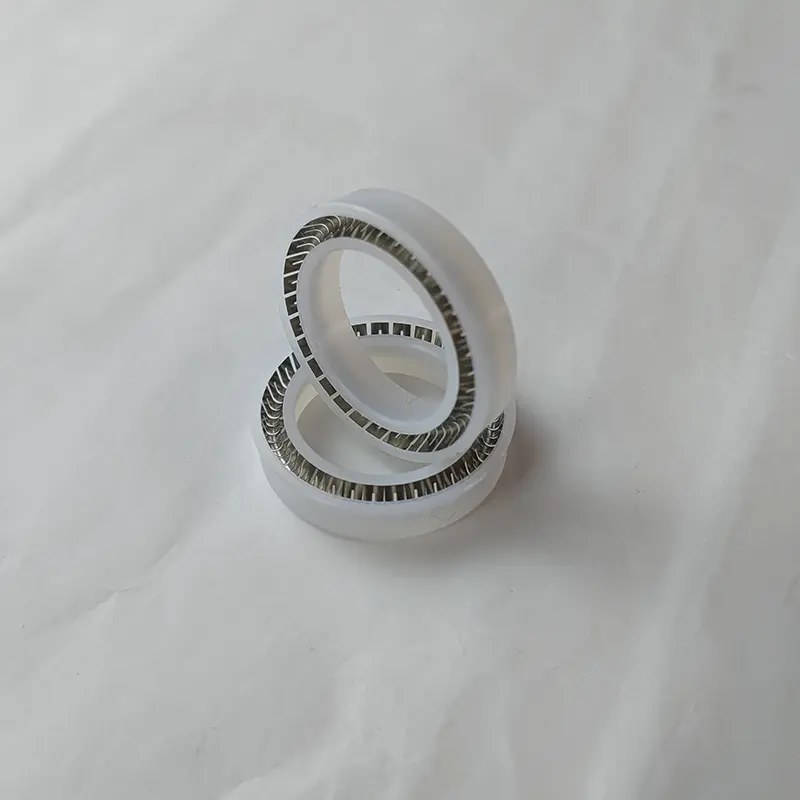

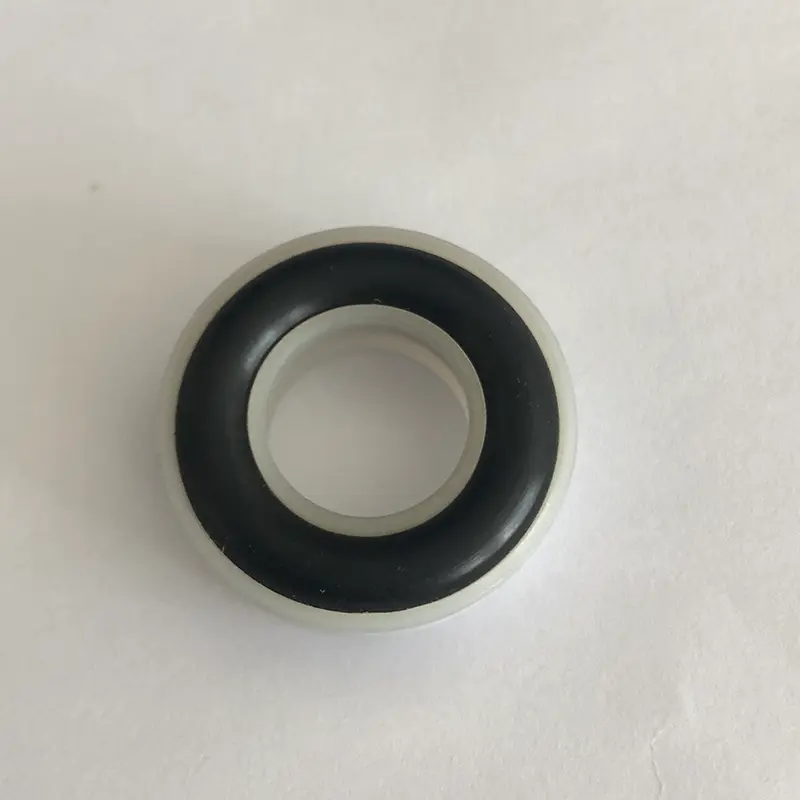

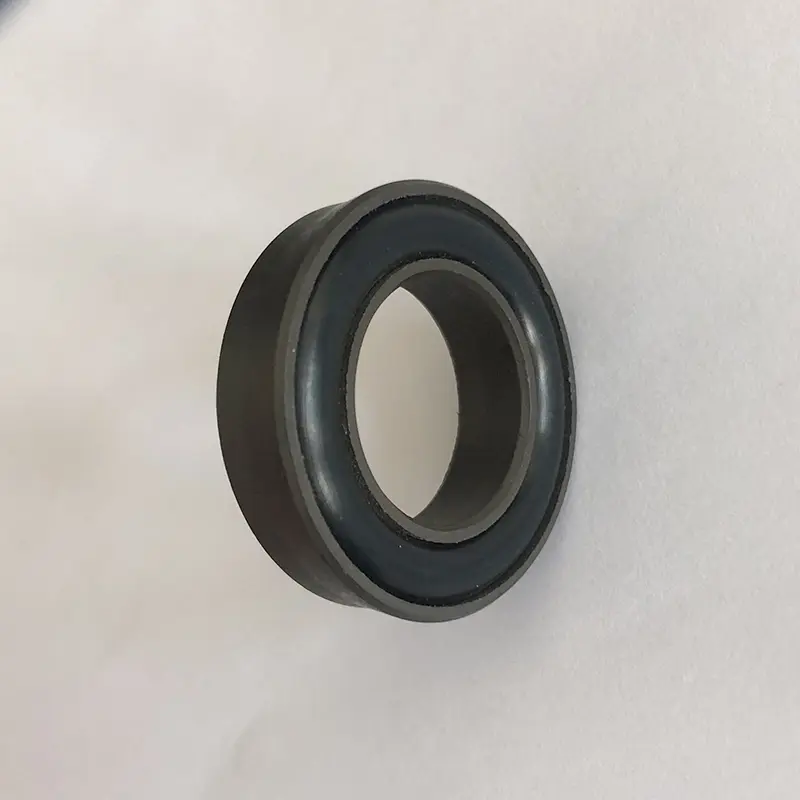

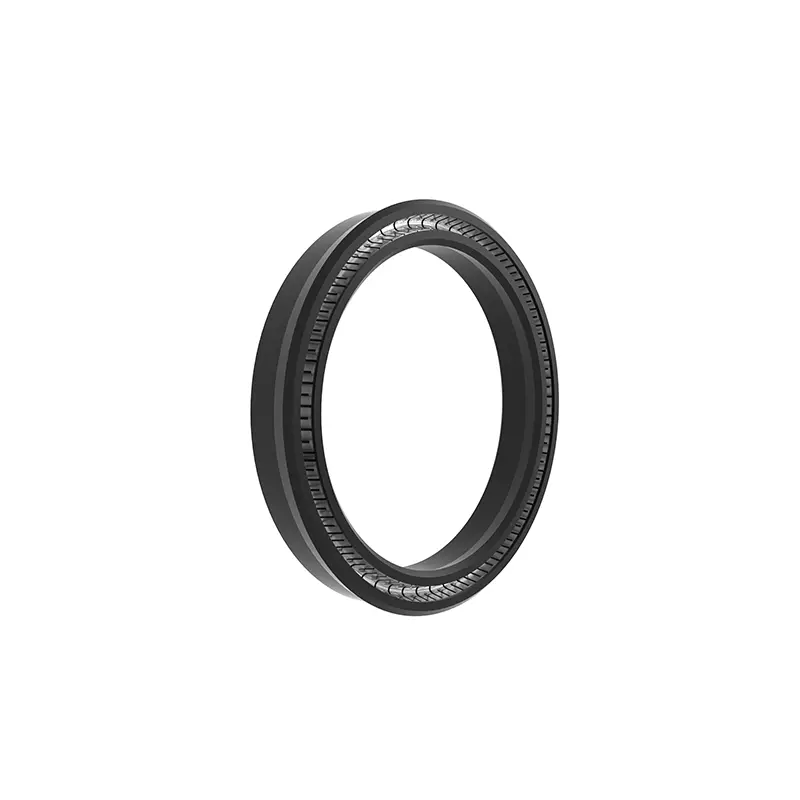

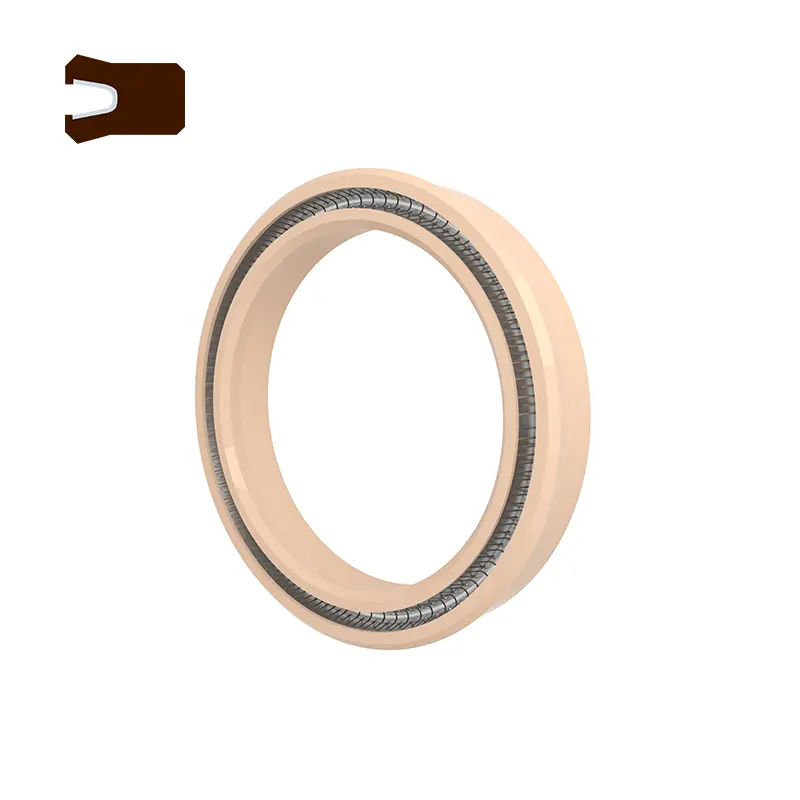

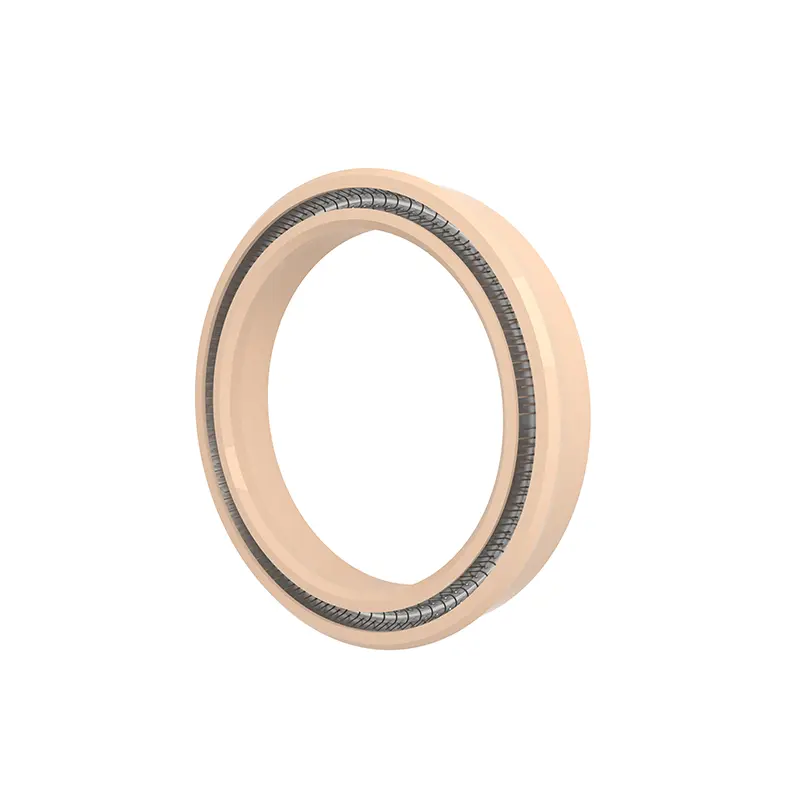

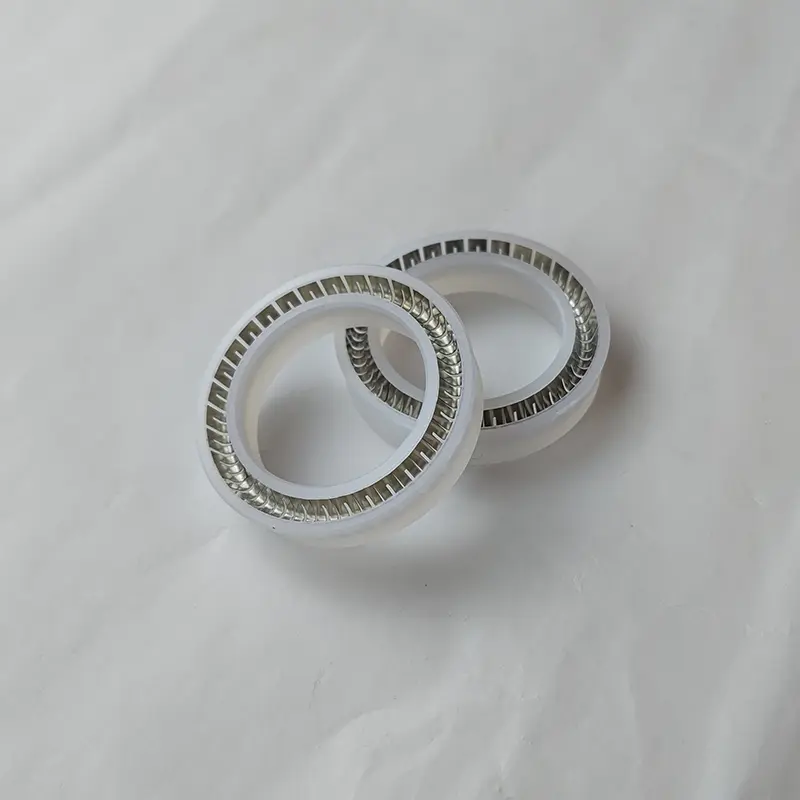

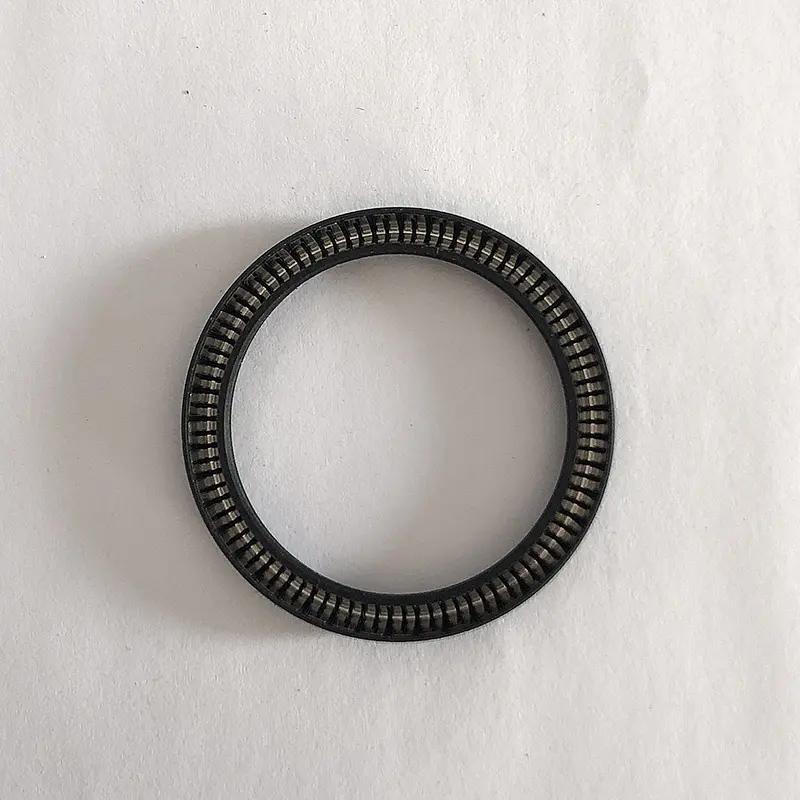

Az RC16 és az RC65 dugó tömítései rozsdamentes acél rugókból és magas funkcionális műanyagokból állnak. A rozsdamentes acél rugók V-alakú rugókat és O alakú rugókat választhatnak. Az RC16-B és az RC65-B használatakor ésszerűen ki kell választani a megfelelő elasztomer anyagot.

A radiális rugó energiájú fókák mindkét modellje nagy teljesítményű, cserélhető és széles körű alkalmazhatósággal rendelkezik. Ezek alkalmasak hidraulikus és pneumatikus berendezések tömítésére kemény munkakörülmények és speciális médiakörnyezetek mellett, például kémiai, kőolaj, energia és egyéb területek. A rozsdamentes acél rugó stabil sugárirányú erőt biztosít a hosszú távú tömítési hatás biztosítása érdekében, míg a nagy teljesítményű műanyag és az elasztomer anyagok kombinációja nagy nyomás, nagy sebességű és korrozív tápközeghez alkalmas. A szabványosított horony kialakítása egyszerűsíti a telepítést és a karbantartást, és csökkenti a felhasználás költségeit.

Termékjellemzők és alkalmazások:

A radiális rugó energiájú fókák közös jellemzői:

1. Használható viszonzásra, forgó (lengés) és statikus tömítésre;

2. Szinte minden folyadékra és kémiai tápközegre alkalmazható;

3. Kiváló tömítési teljesítmény a magas és alacsony nyomás és a vákuum tömítéshez;

4. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, kúszó;

5. Hosszú élettartam, olajmentes kenési tömítésekhez használható;

6. Különféle anyagok állnak rendelkezésre, hogy alkalmazkodjanak a hőmérséklet gyors változásaihoz és a különféle összetett munkakörülményekhez;

7. Nincs szennyezés a közeghez, ha érintkezik az élelmiszer- és gyógyszerkeringéssel;

8. sterilizálható, szinte nincs tárolási periódus.

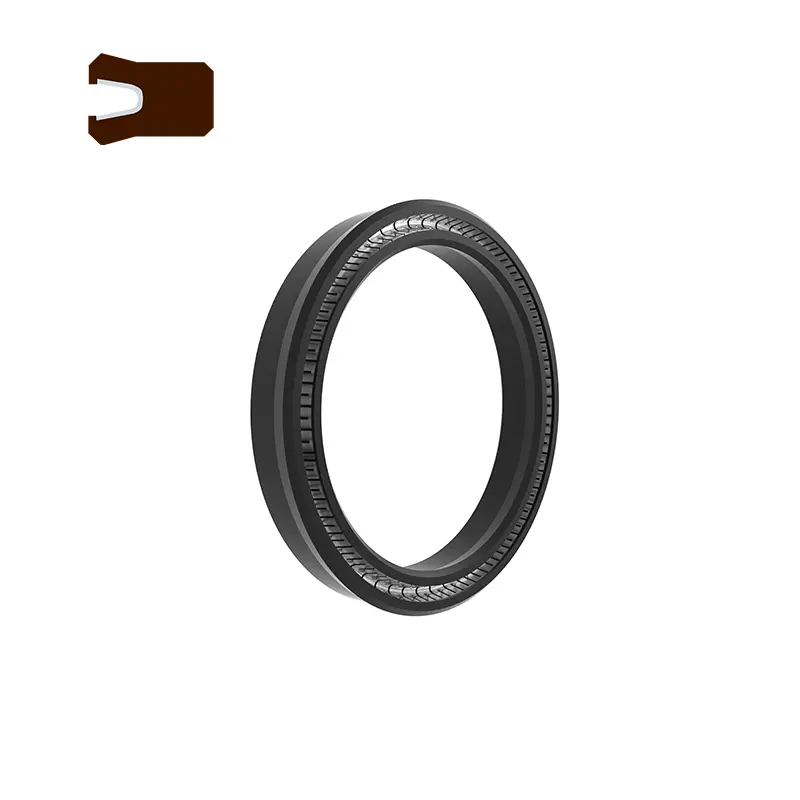

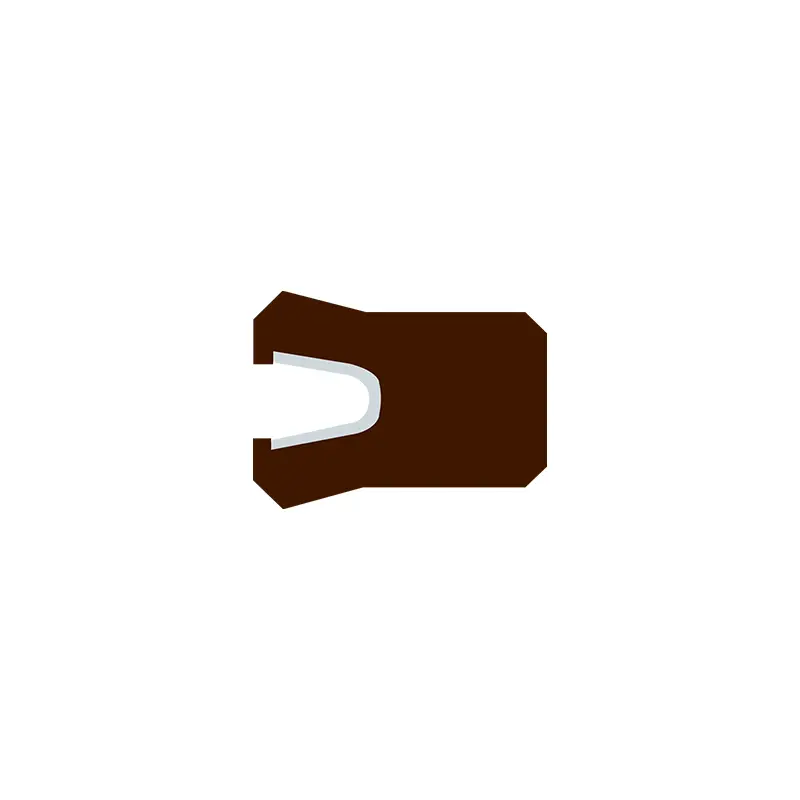

RC16

Alkalmazandó munkakörülmények

Anyagválasztás

1. A megfelelő O-gyűrűs anyagok lehetnek: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.

2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.

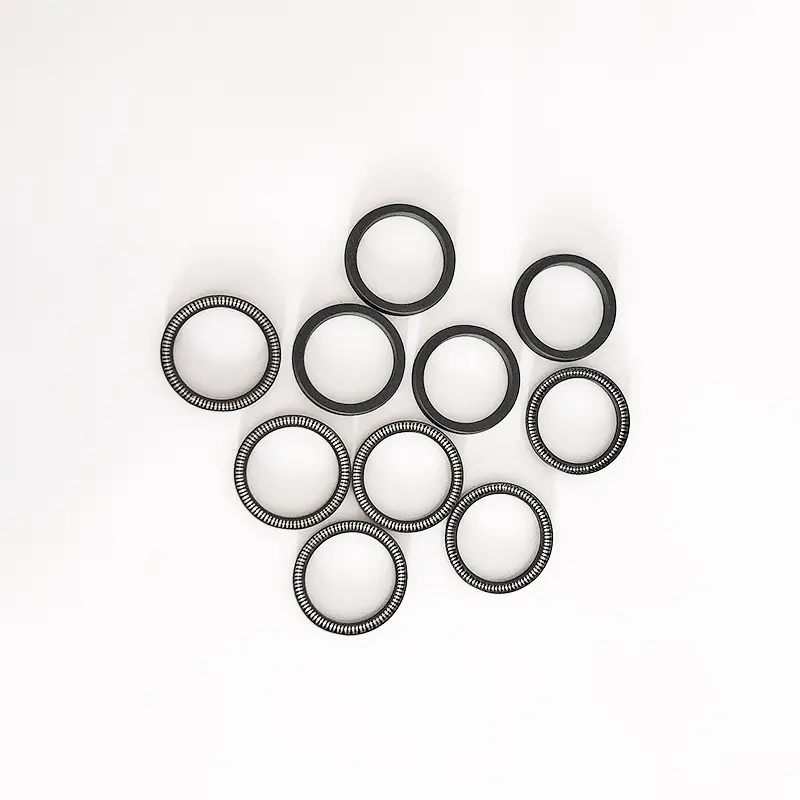

3. A rozsdamentes acél rugók kiválaszthatók az O-alakú rugókból és a V-alakú rugókból.

Rendelési példa

RC16-40-PTFE4+V tengely átmérőjű 40, tömítőgyűrű-anyag PTFE4, rozsdamentes acél rugó V alakú rugó

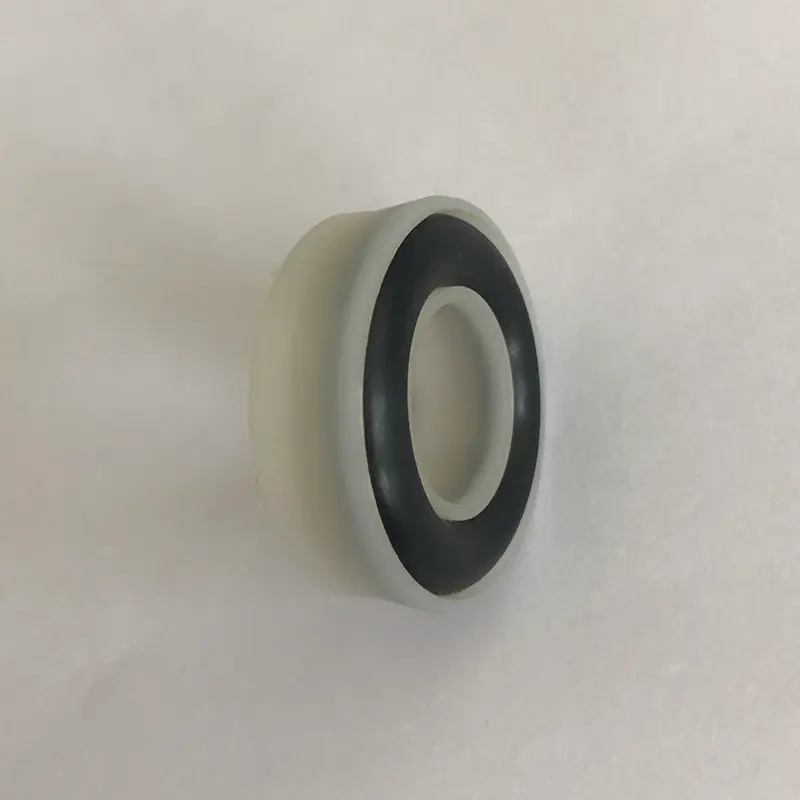

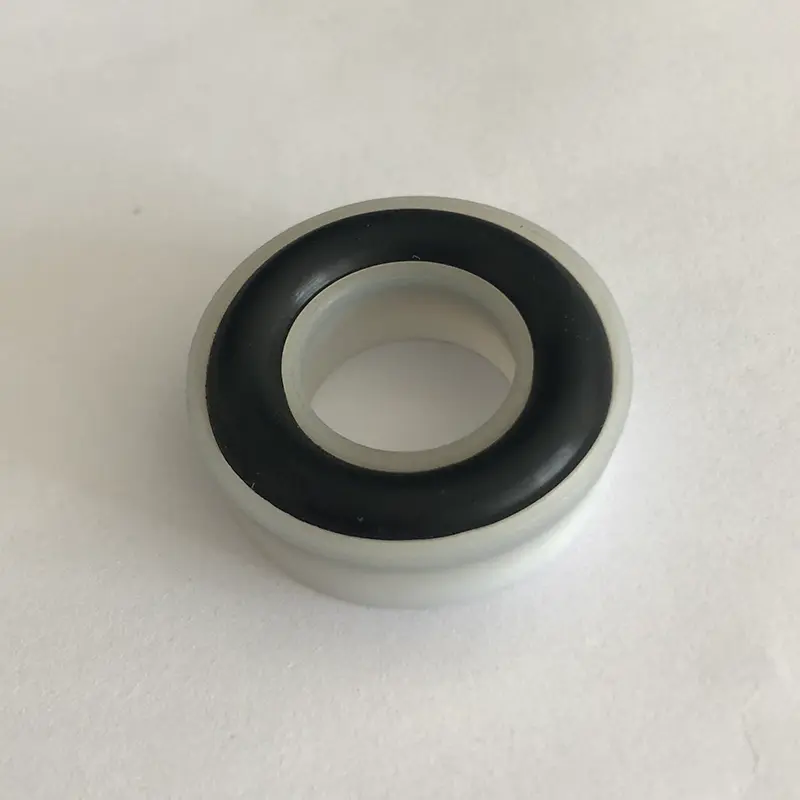

RC16-B-40-PTFE4+R02 tengely átmérője 40, tömítőgyűrű-anyag PTFE4, az O-gyűrű illesztése fluorubber

Specifikációs paraméter táblázat (bármilyen méret a paramétertartományon belül elérhető)

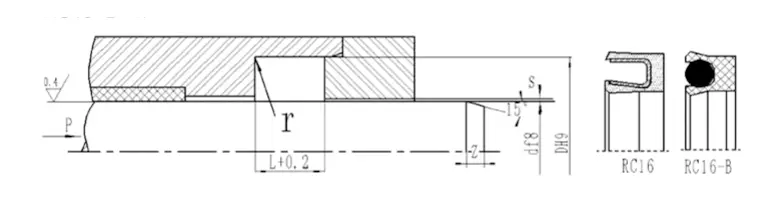

A serpenyő tömítésének telepítése: Általában használjon nyitott horonyt, és egy zárt horony telepítéséhez lásd a Pan Peal telepítését.

Specifikációs méretű táblázat (A szükséges előírások nem szerepelnek ebben a táblázatban, kérjük, vegye fel a kapcsolatot a cégünkkel, 1600 mm -re is szállíthatunk termékeket.)

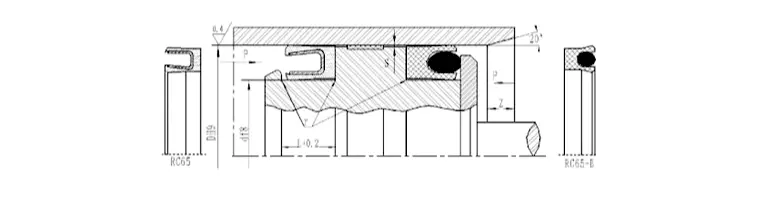

RC65

Alkalmazandó munkakörülmények

1. A megfelelő O-gyűrűs anyagok lehetnek: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.

2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.

3. A rozsdamentes acél rugók kiválaszthatók az O-alakú rugókból és a V-alakú rugókból.

Rendelési példa

RC65-40-PTFE4+V henger átmérőjű 40, tömítőgyűrű-anyag PTFE4, rozsdamentes acél rugó V alakú rugó

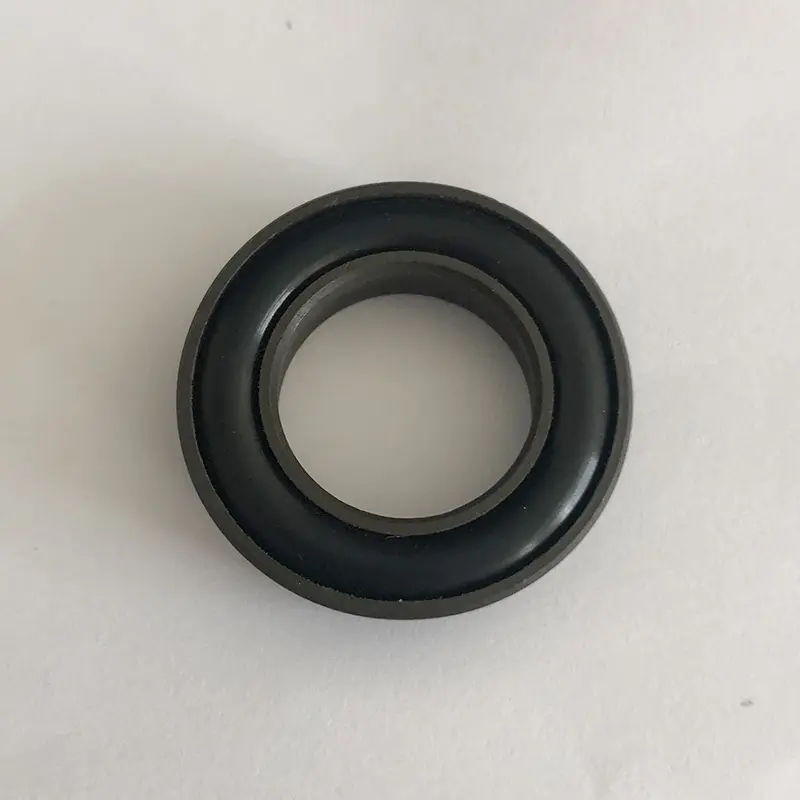

RC65-B-40-PTFE4+R02 henger átmérője 40, tömítőgyűrű-anyag PTFE4, az O-gyűrű illesztése fluorubber

Specifikációs paraméter táblázat (bármilyen méret a paramétertartományon belül elérhető)
