Nagynyomású forgó tömítések

Professzionális pecsétgyártóként a Ruichen Seals különféle nagy teljesítményű, nagynyomású forgó tömítéseket biztosít, különféle tömítések kombinációkat lefedve, különböző szerkezetekkel és anyagokkal, amelyek alkalmas a viszonzó és forgó mozgási zárási igényekhez hidraulikus, pneumatikus és víznyomás-környezetben. Függetlenül attól, hogy szokásos munkakörülményekkel vagy különleges munkakörülményekkel jár, a pecséteink megbízható tömítési megoldásokat kínálhatnak.

Kérdés küldése

termékleírás

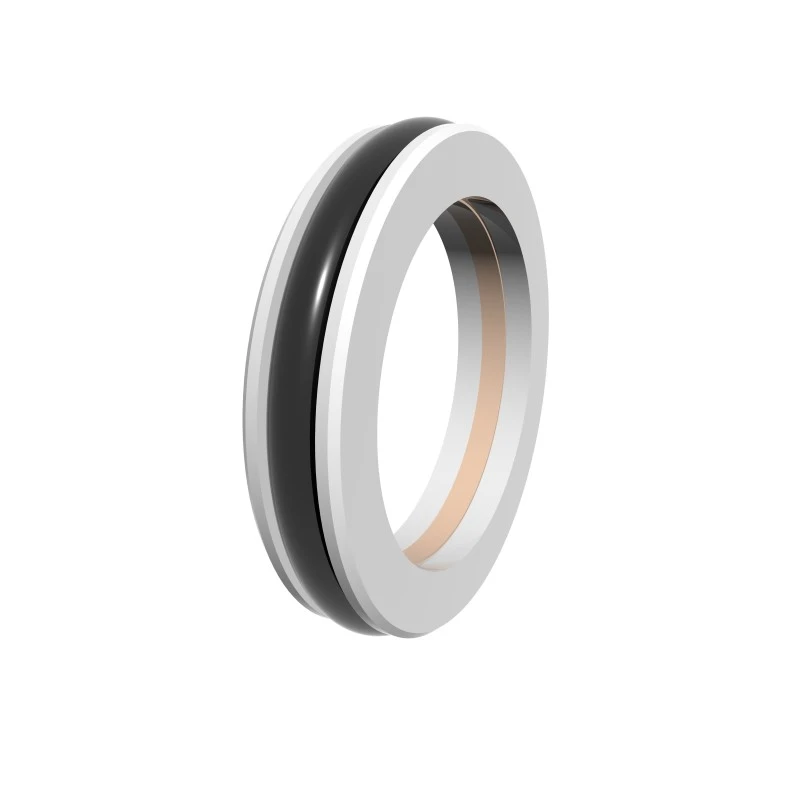

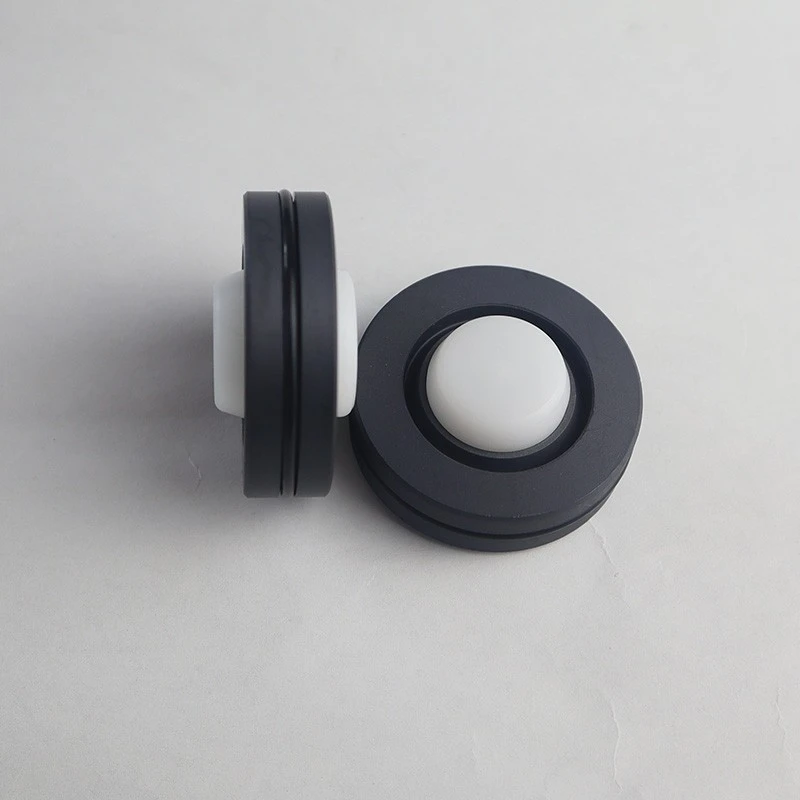

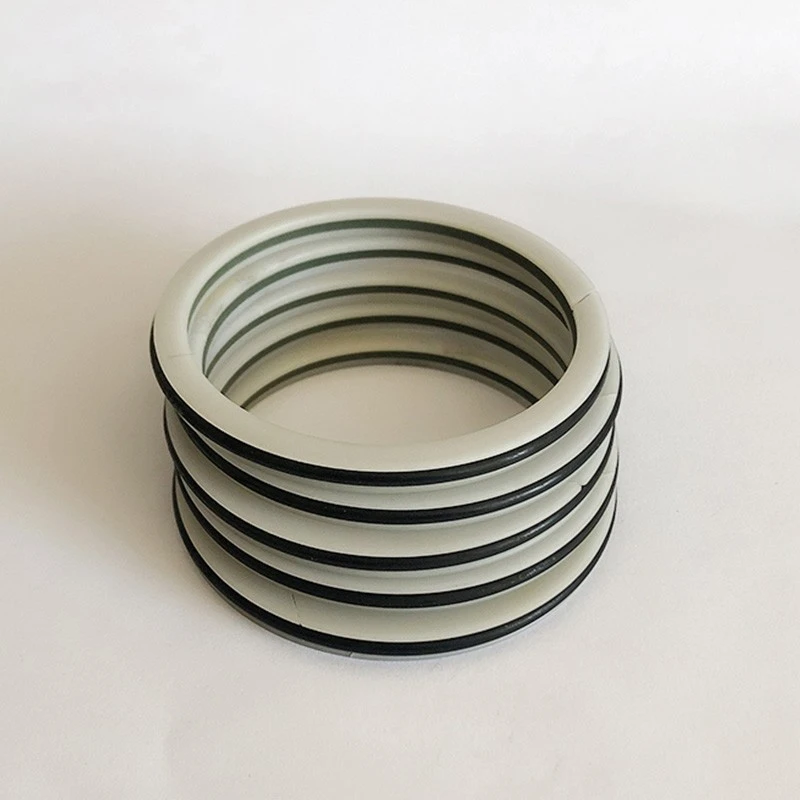

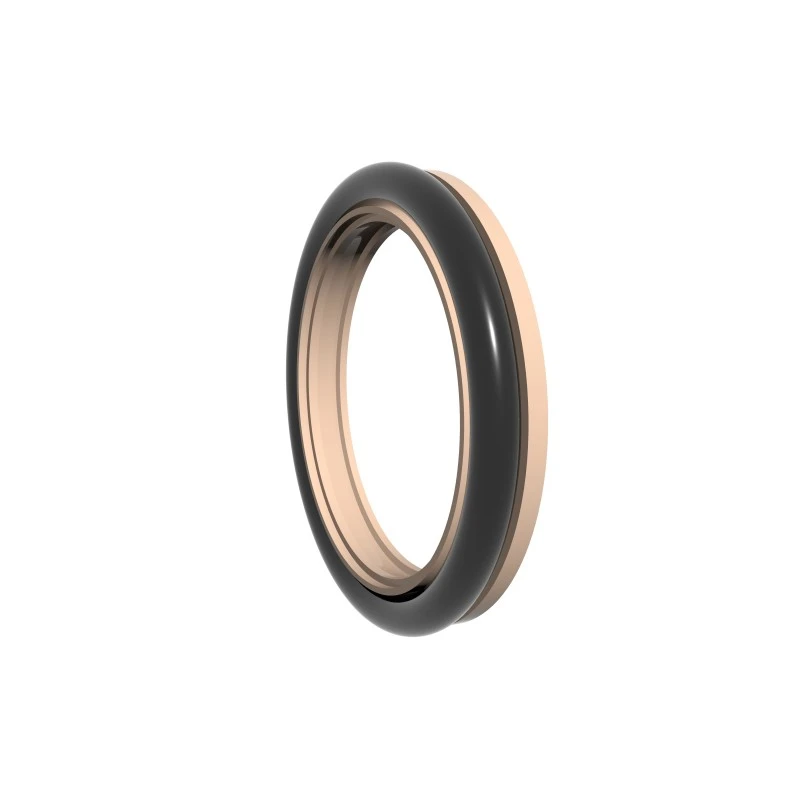

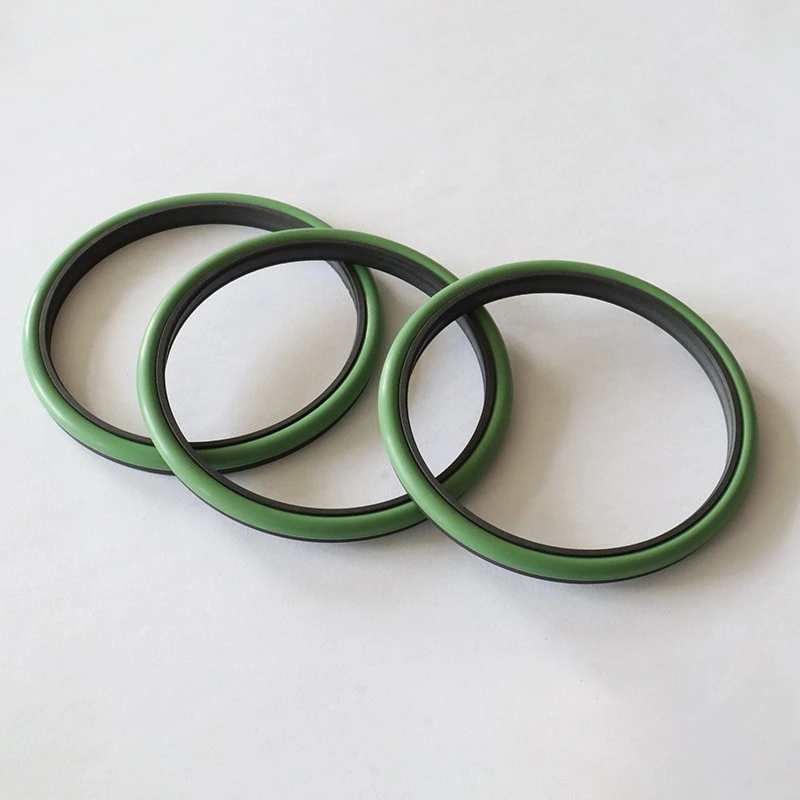

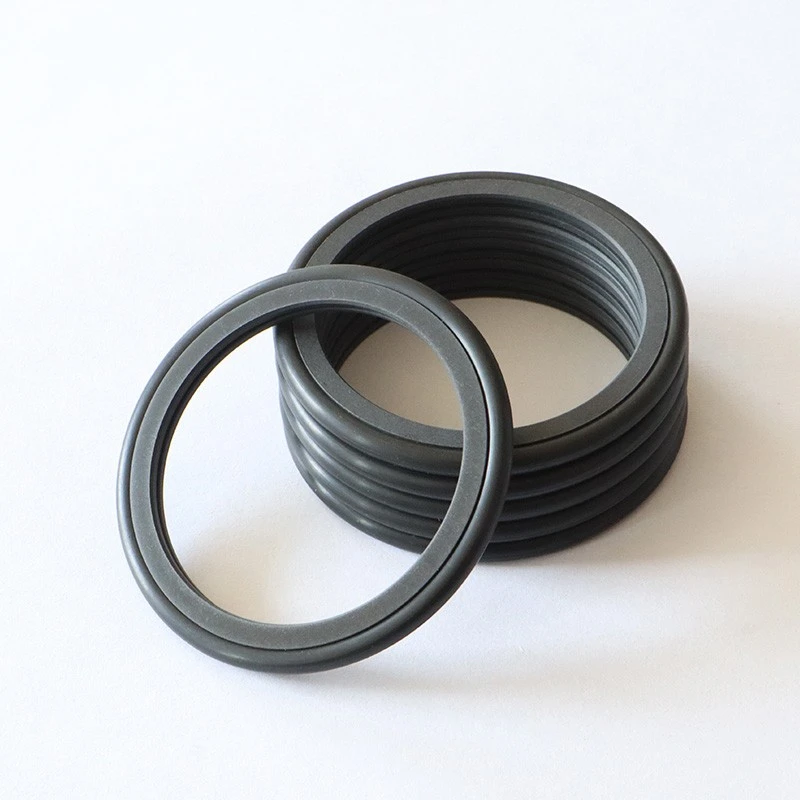

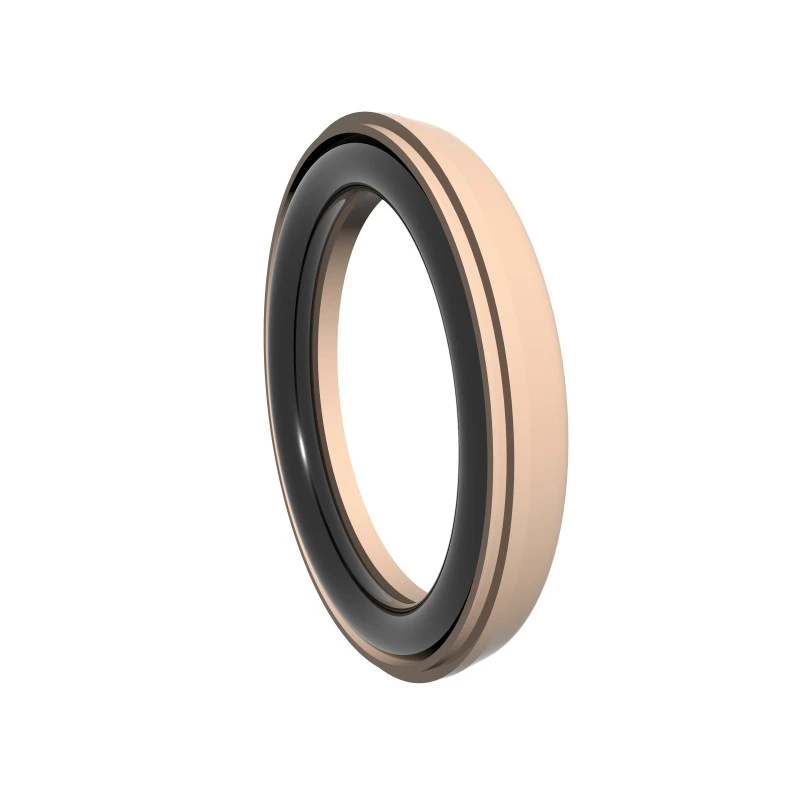

A nagynyomású forgó tömítések sorozatunk számos nagy teljesítményű terméket lefed, beleértve az RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS és RC2057-et, amelyeket úgy terveztek, hogy hidraulikus, pneumatikus és víznyomásos környezetben.

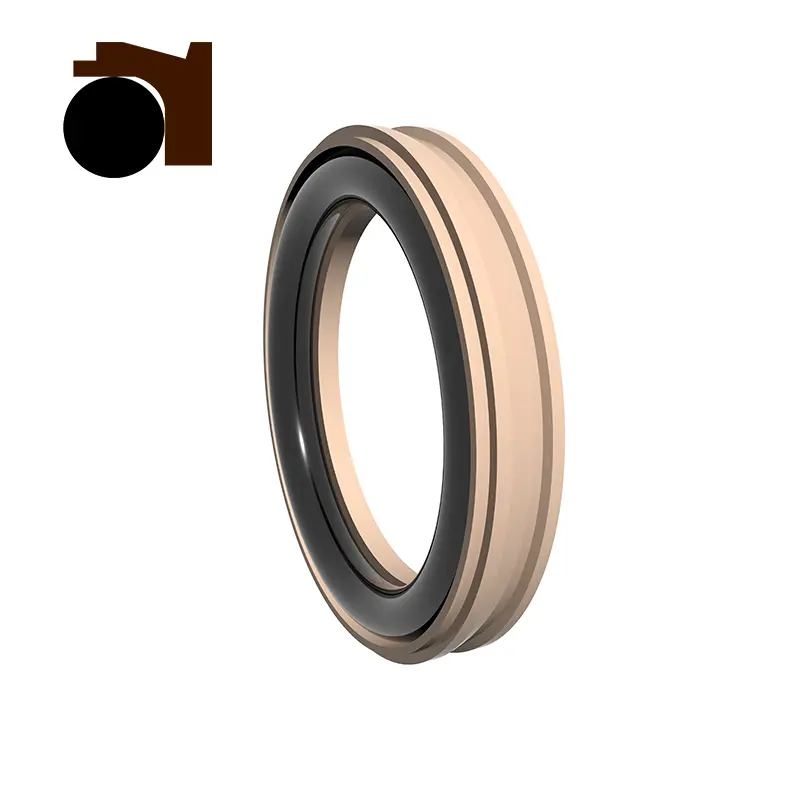

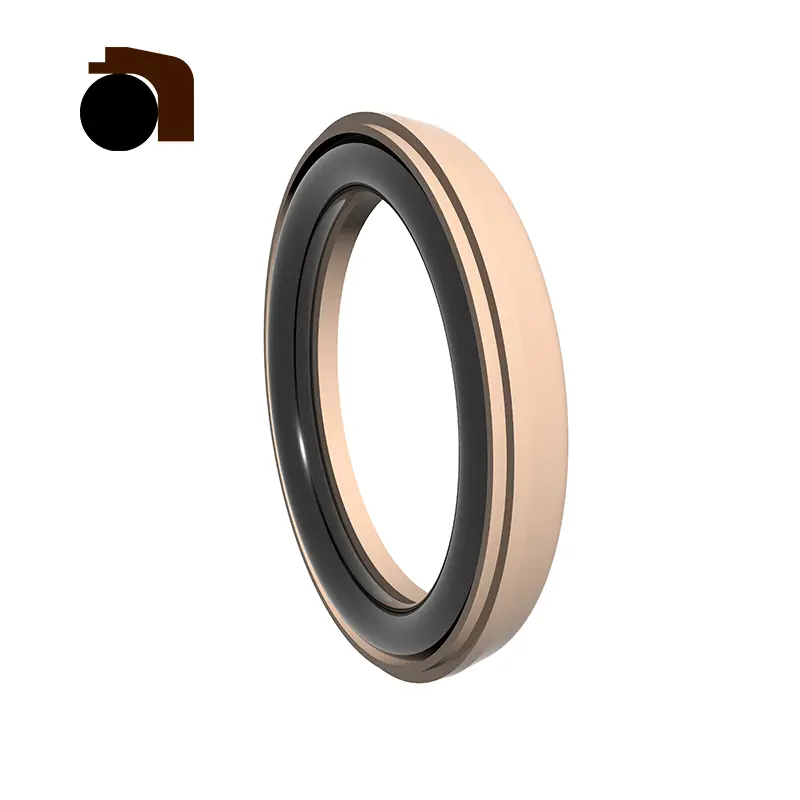

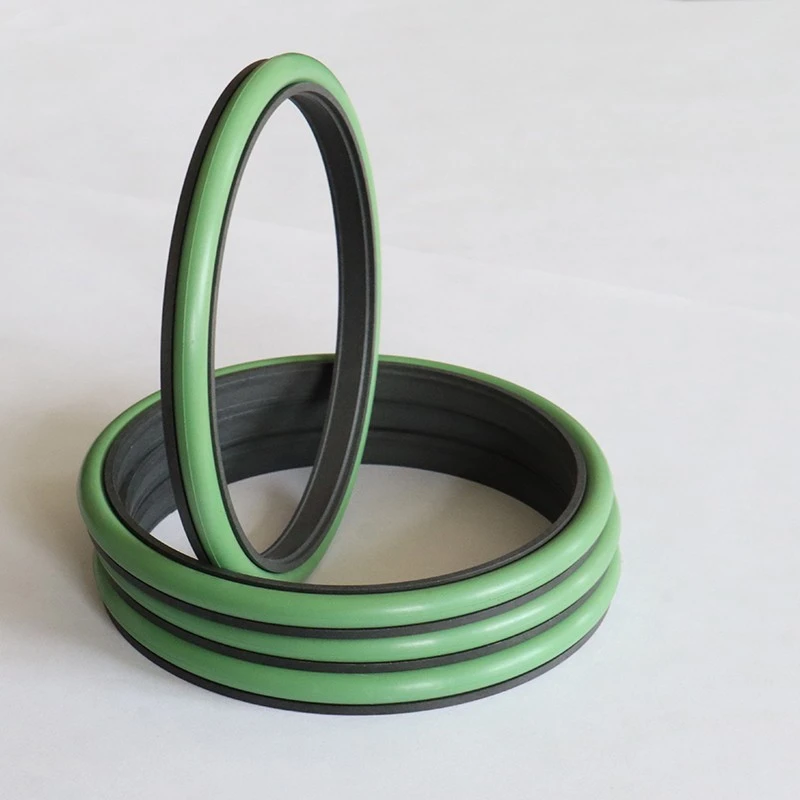

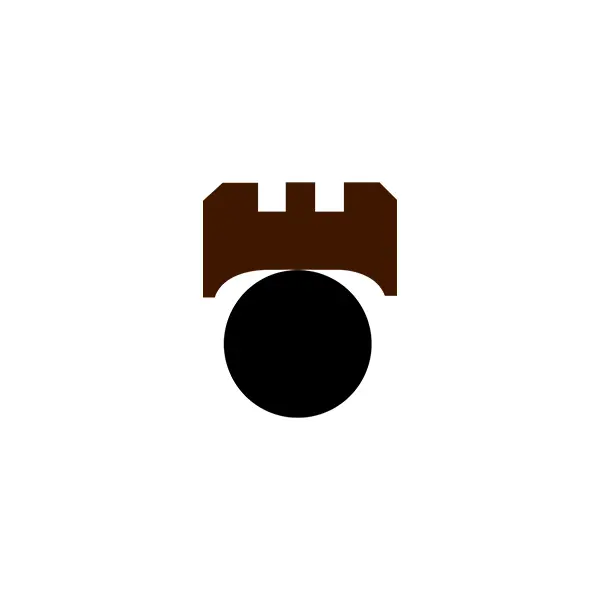

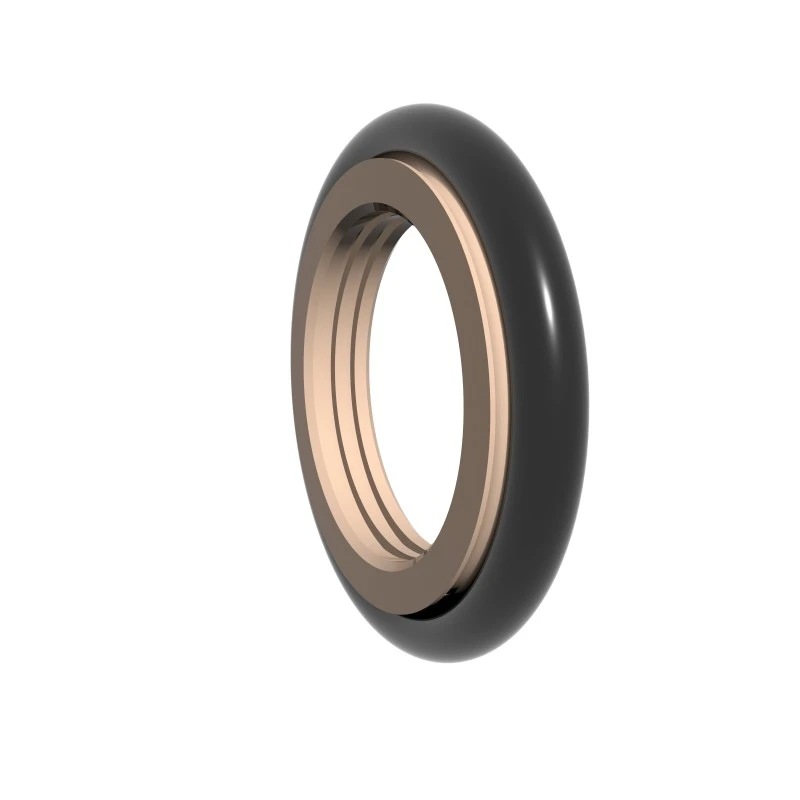

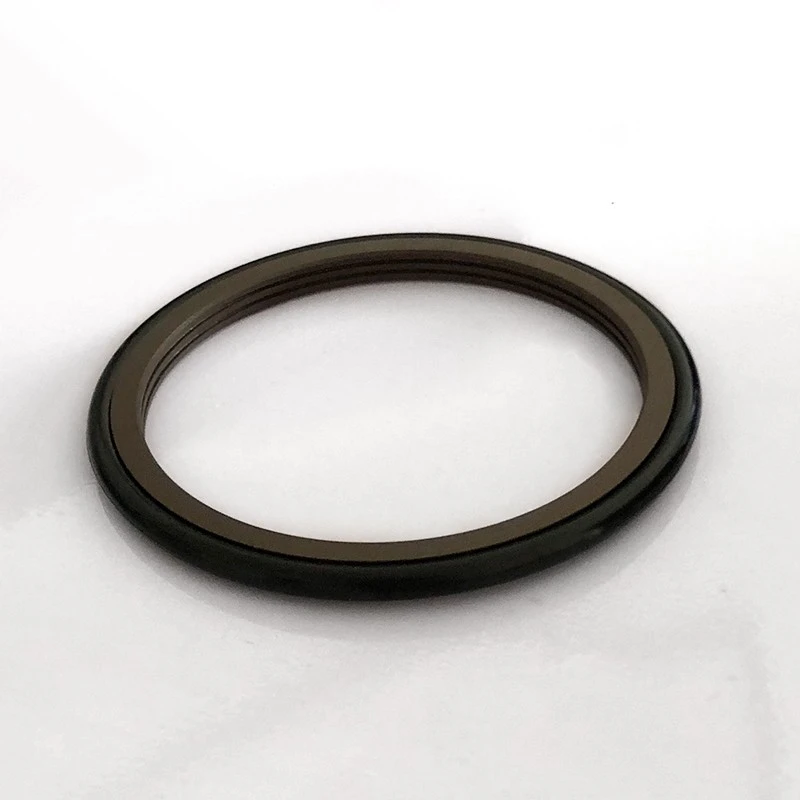

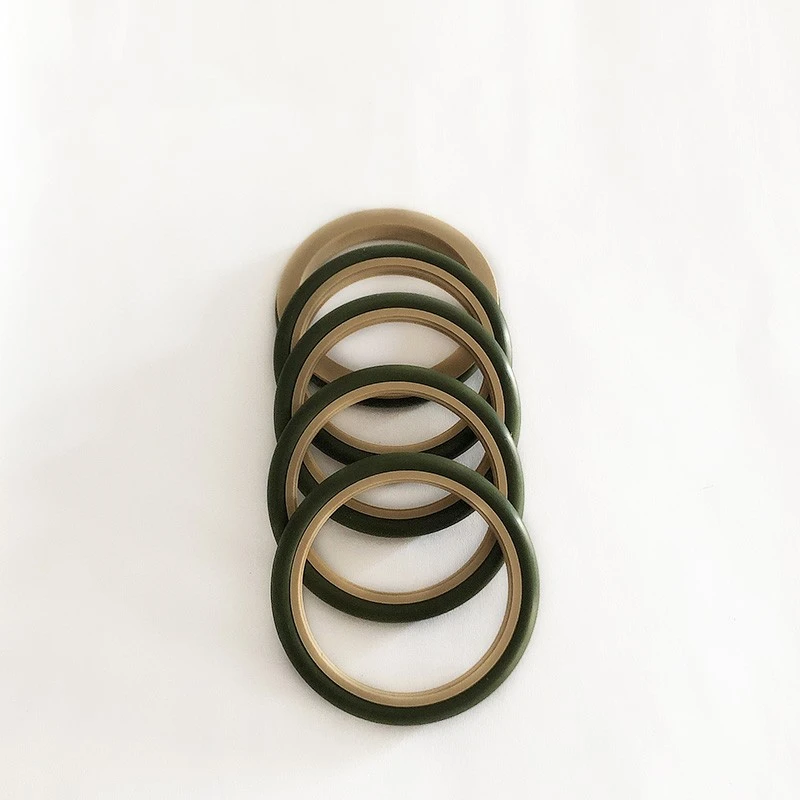

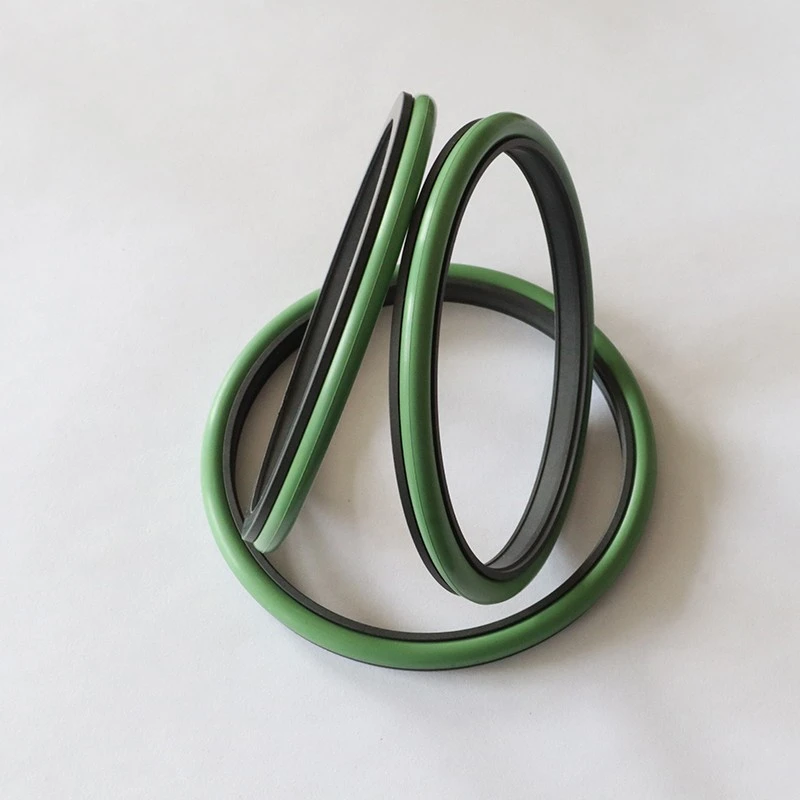

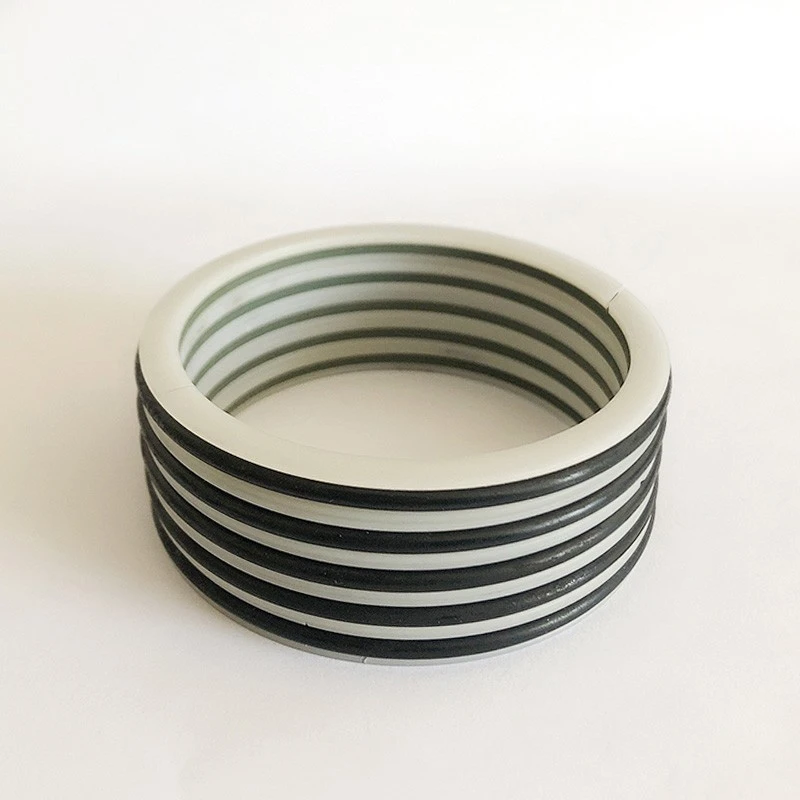

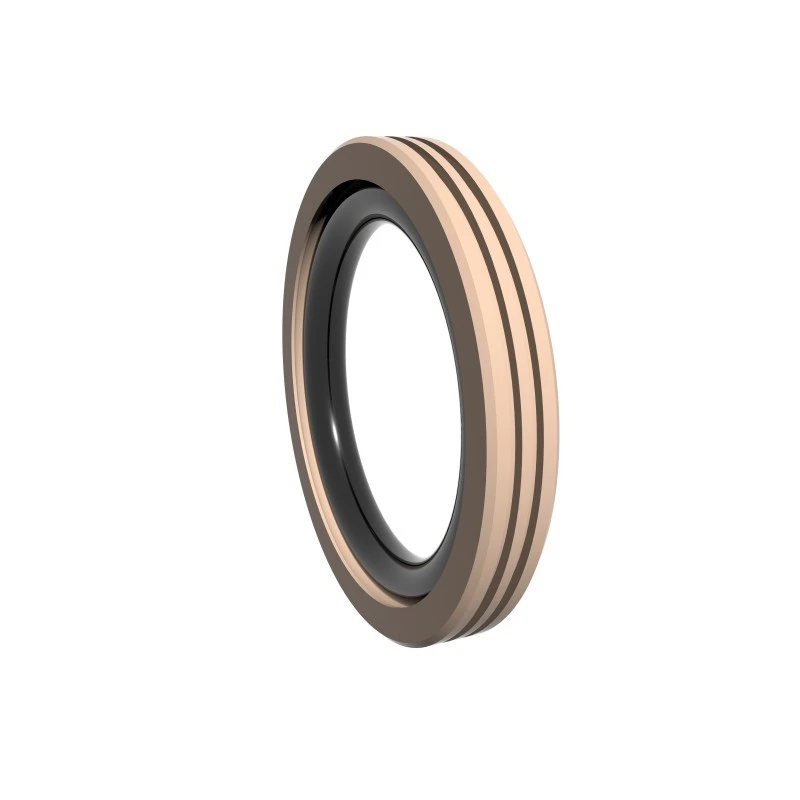

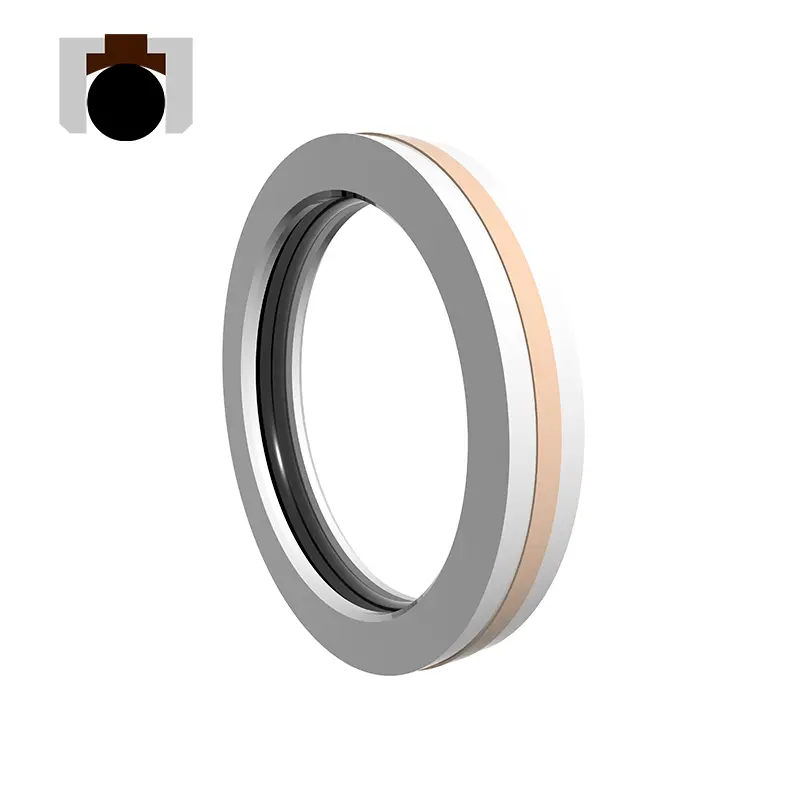

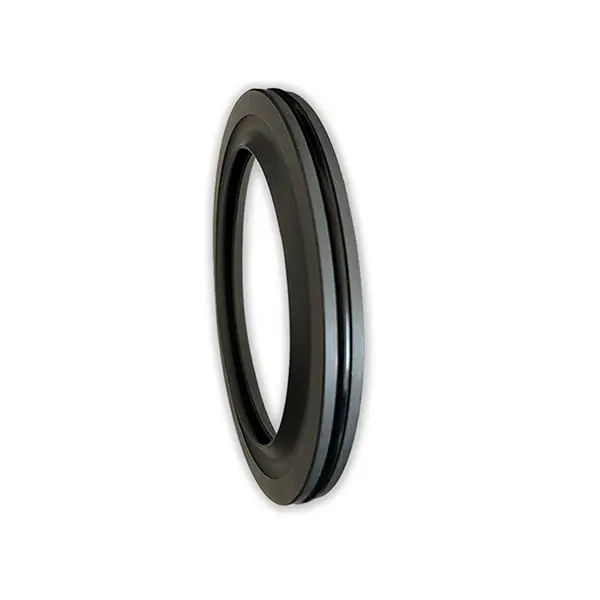

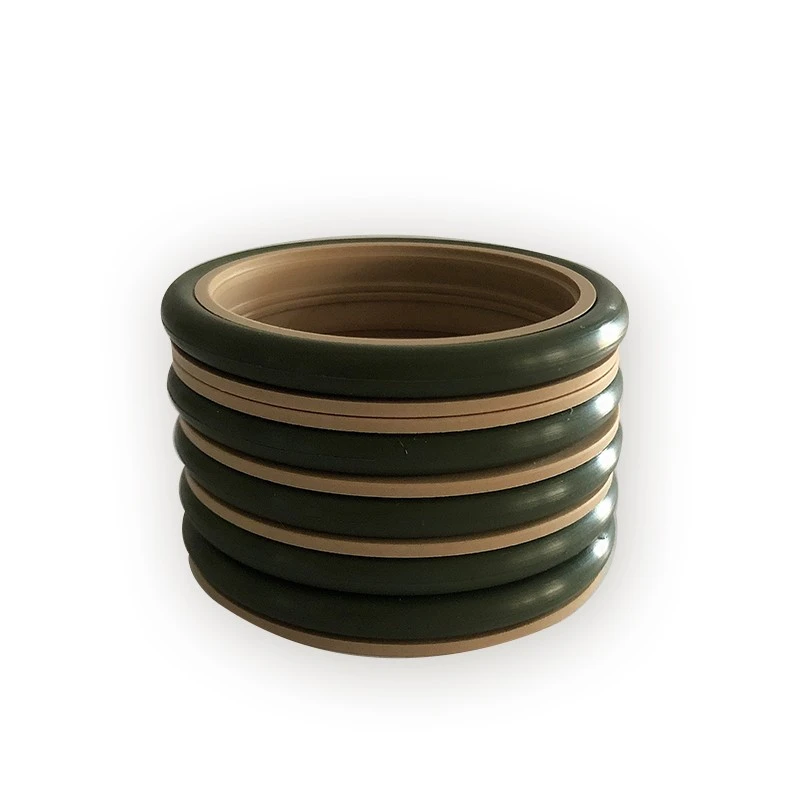

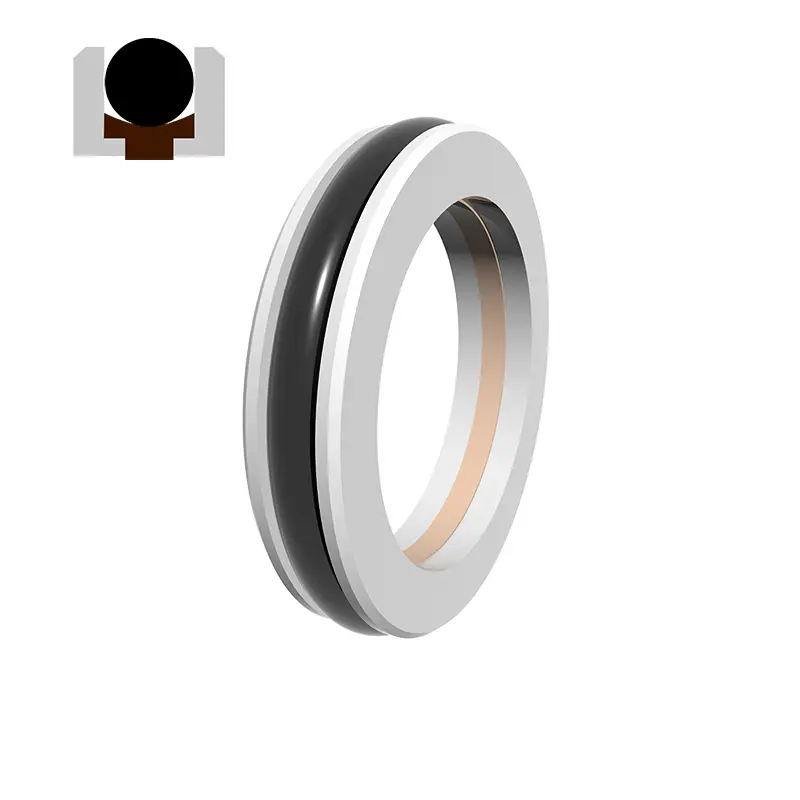

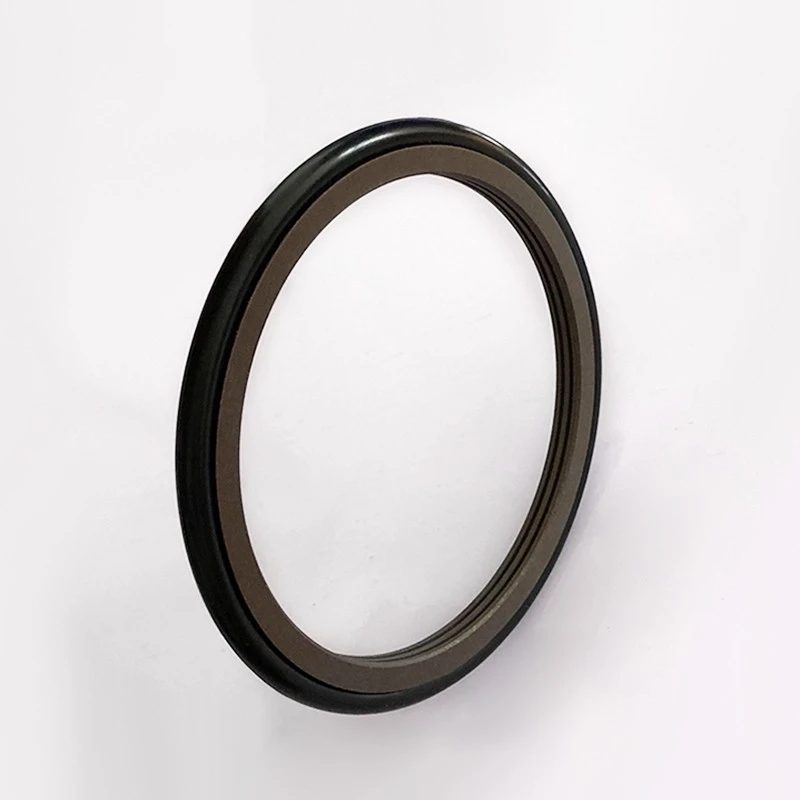

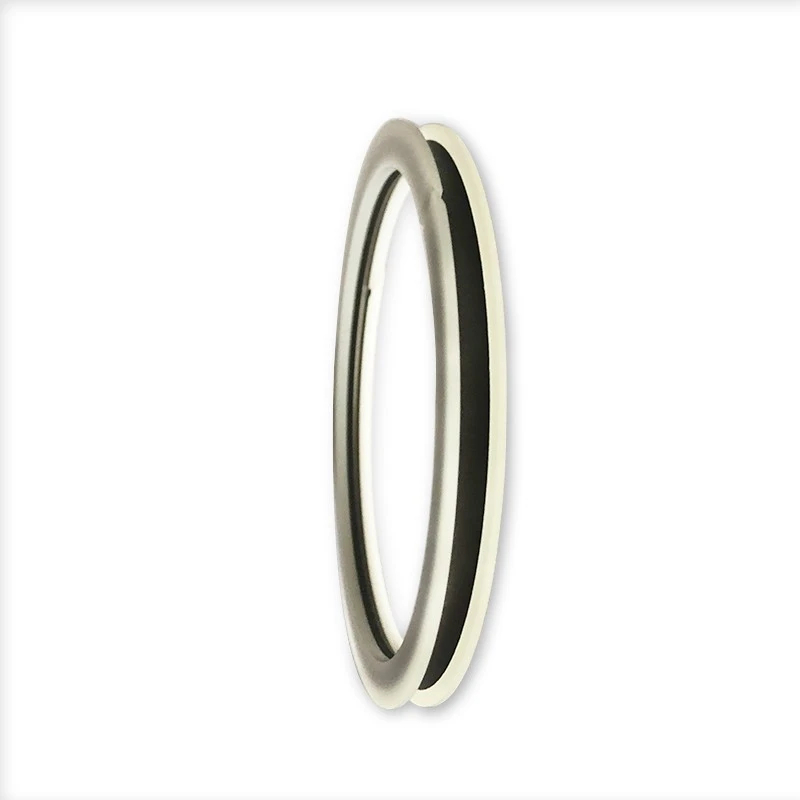

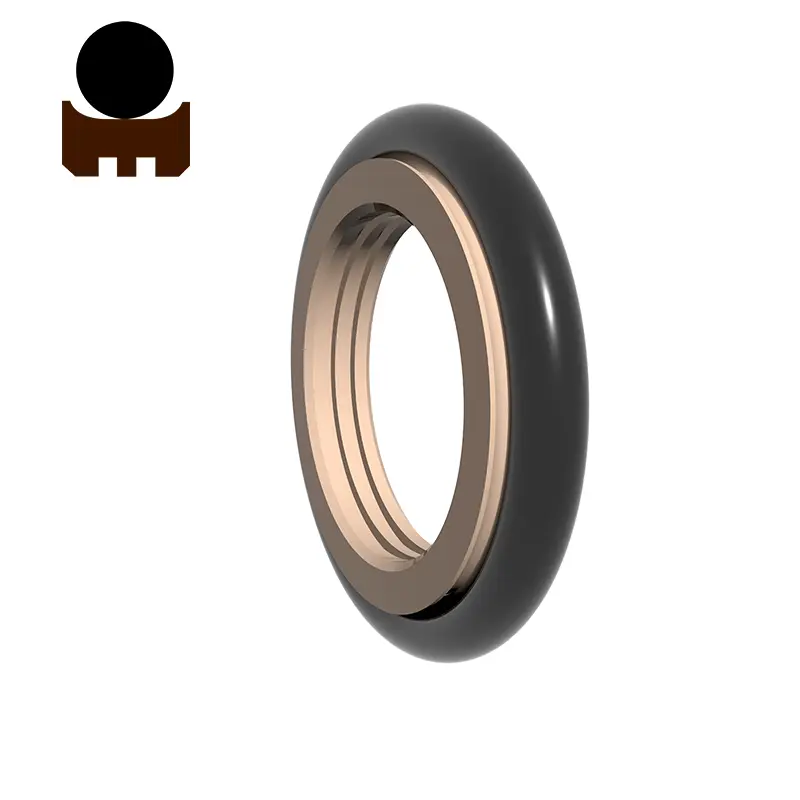

Az RC2051 sorozat a kitöltött PTFE-fogazott tömítésgyűrűk és az O-gyűrűk kombinációját használja az egyirányú tömítéshez. Alacsony súrlódási és magas tömítési tulajdonságokkal rendelkezik, és standard típusú (RC2051-B) és nagysebességű típusra (RC2051-G) oszlik.

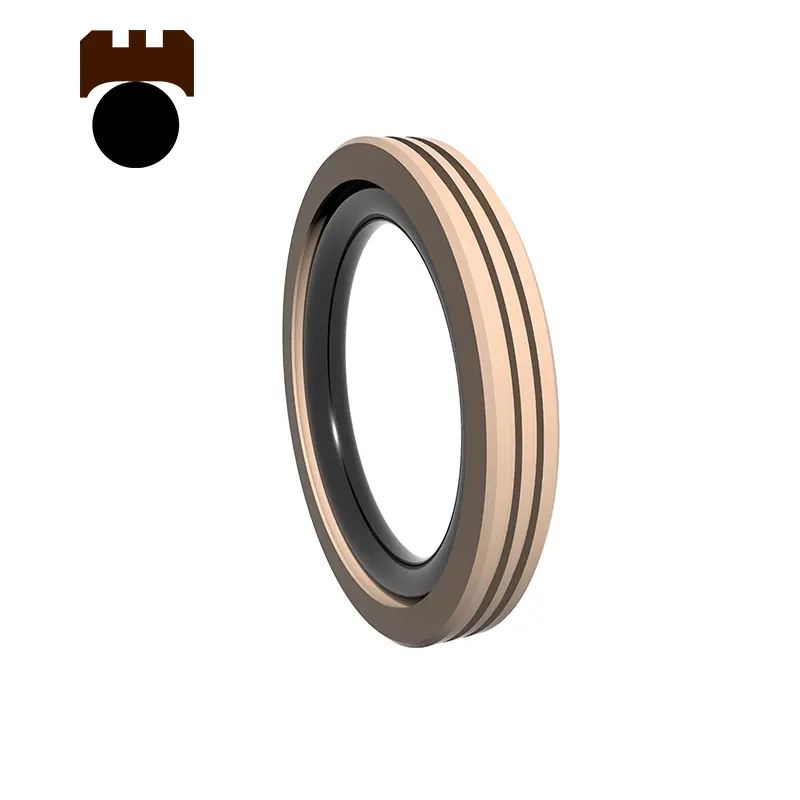

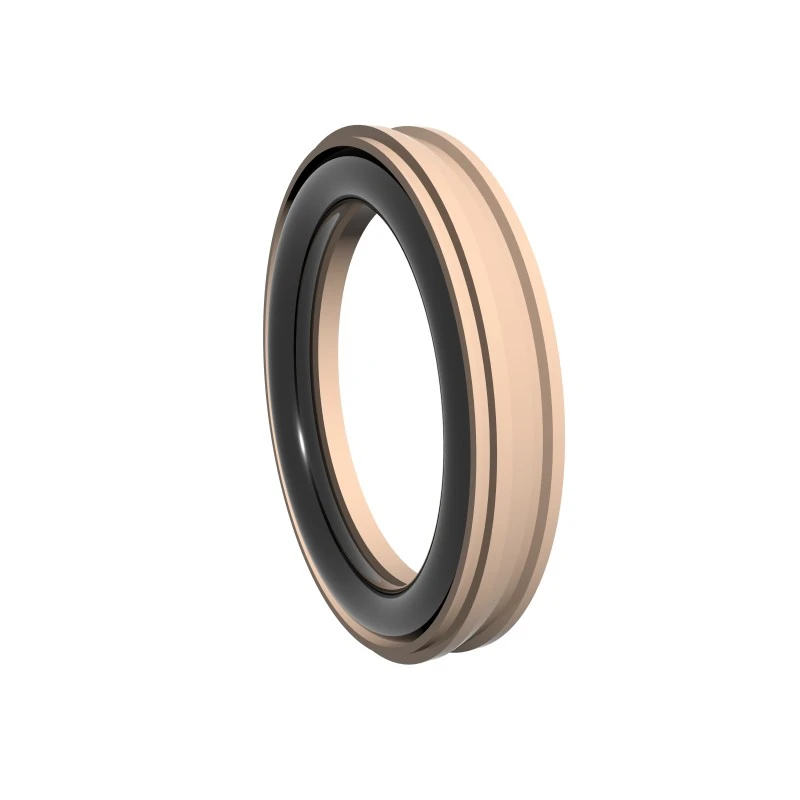

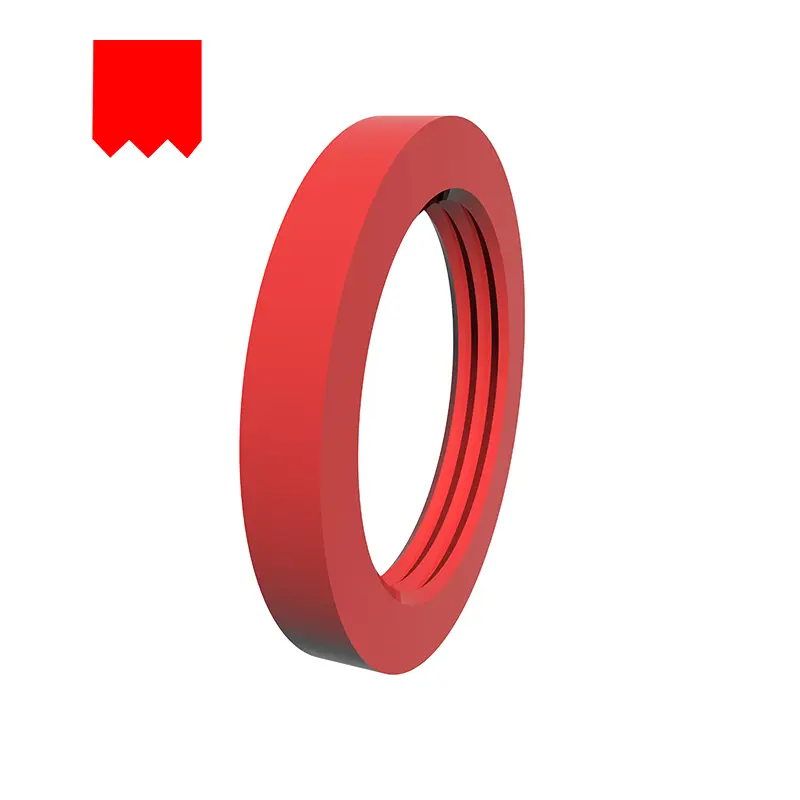

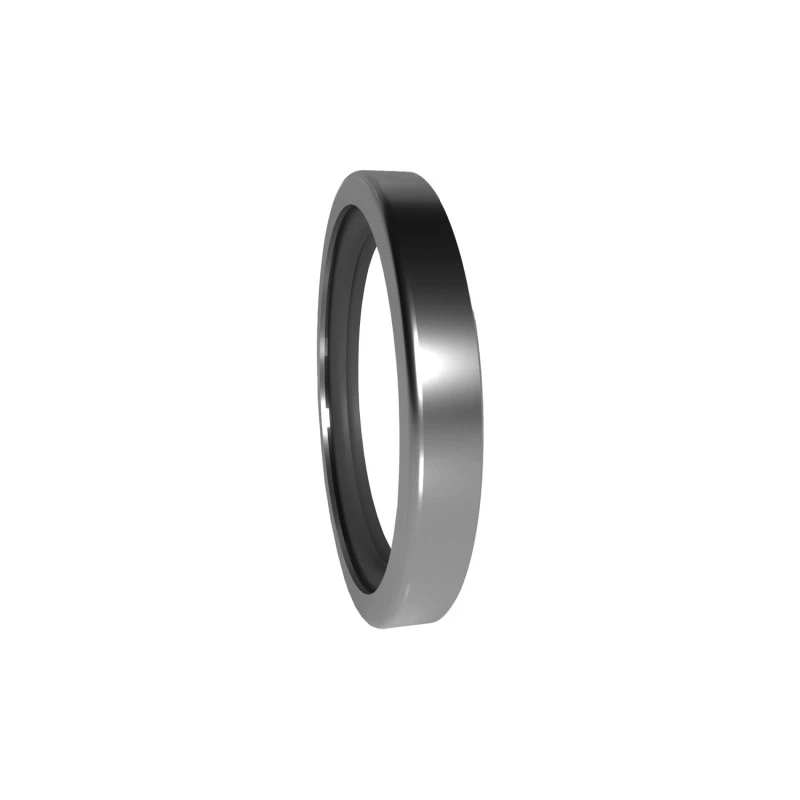

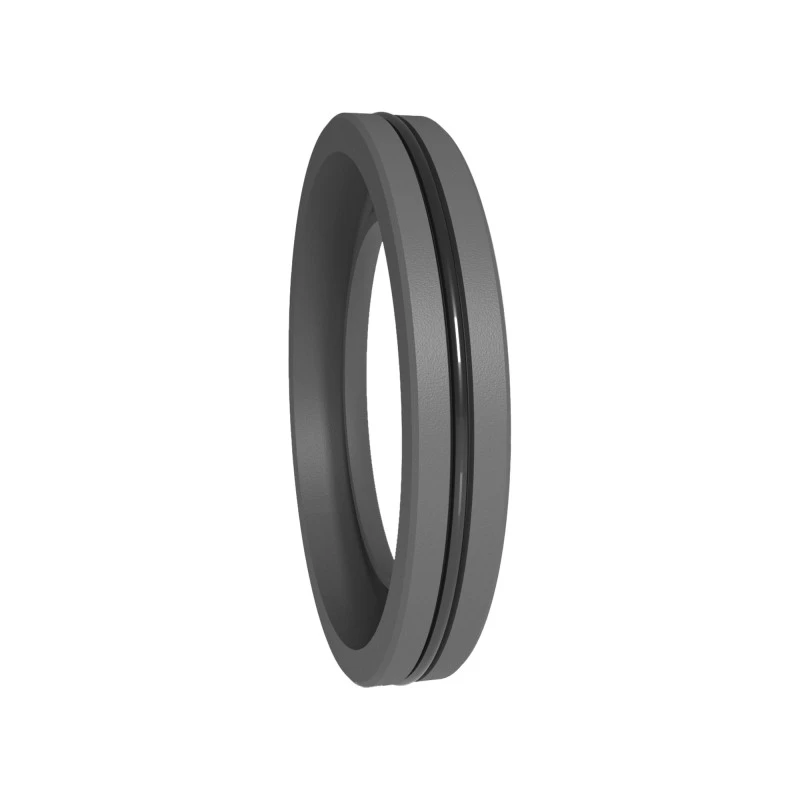

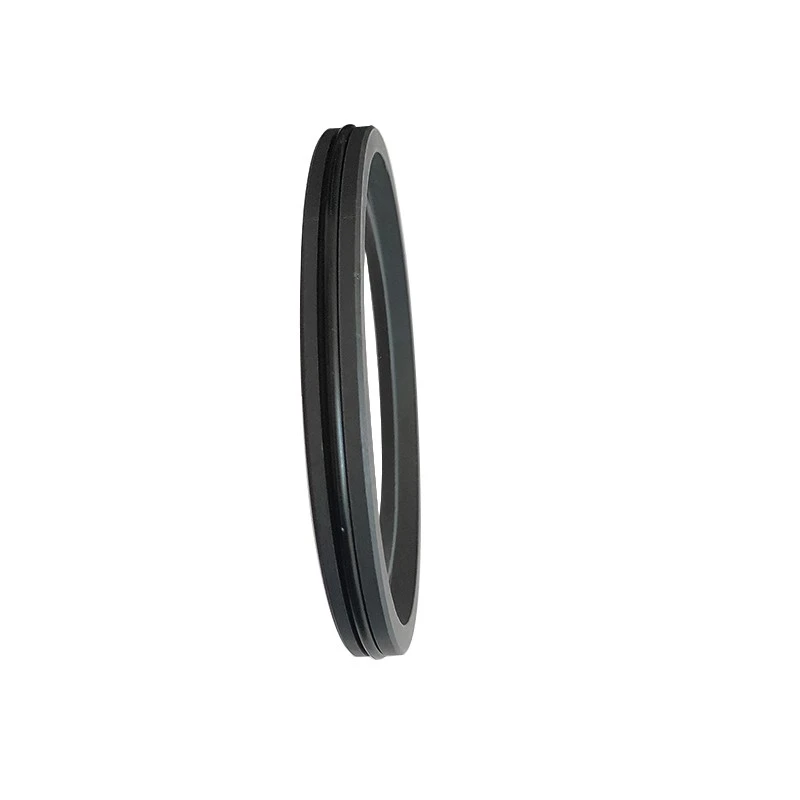

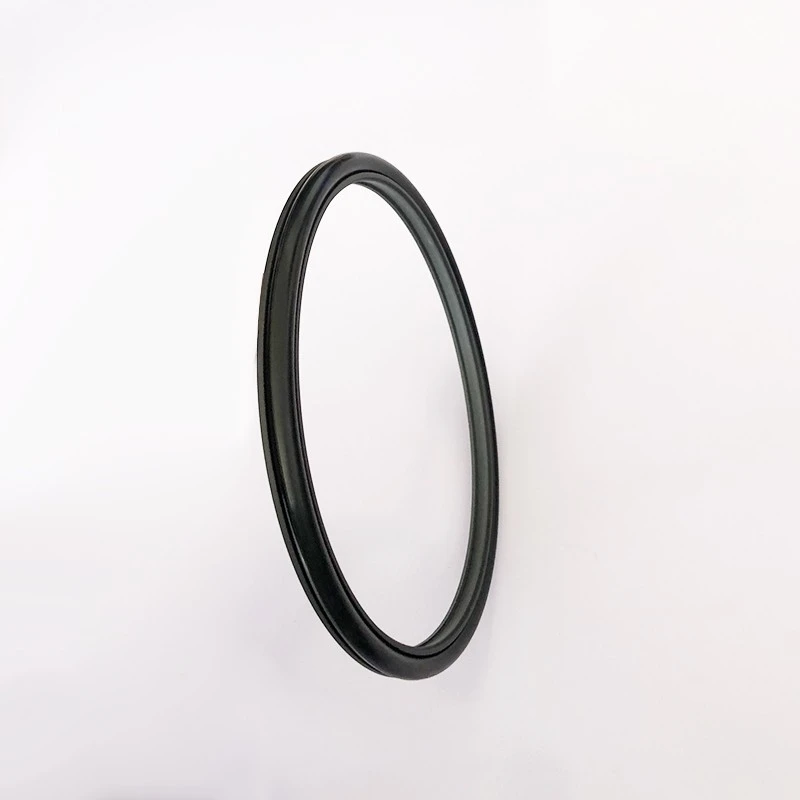

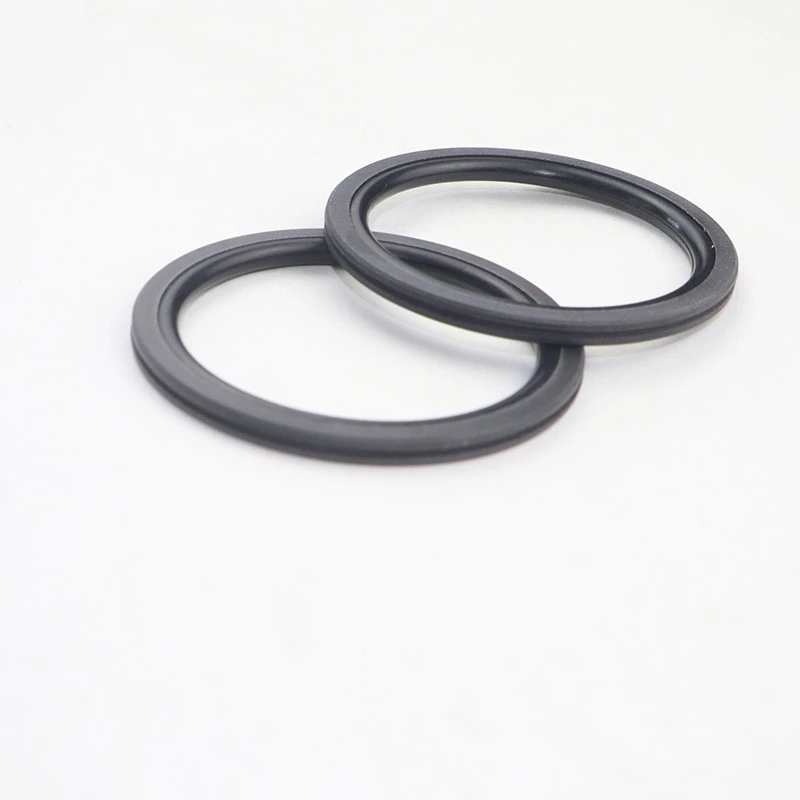

Az RC2052 és az RC2054 sorozat négyzet alakú tömítőgyűrűkkel van felszerelve, olajtárolóhornyokkal, amelyek alkalmas a hidraulikus forgó kétirányú tömítésre. A szerkezet kompakt és támogatja a víznyomás környezetét.

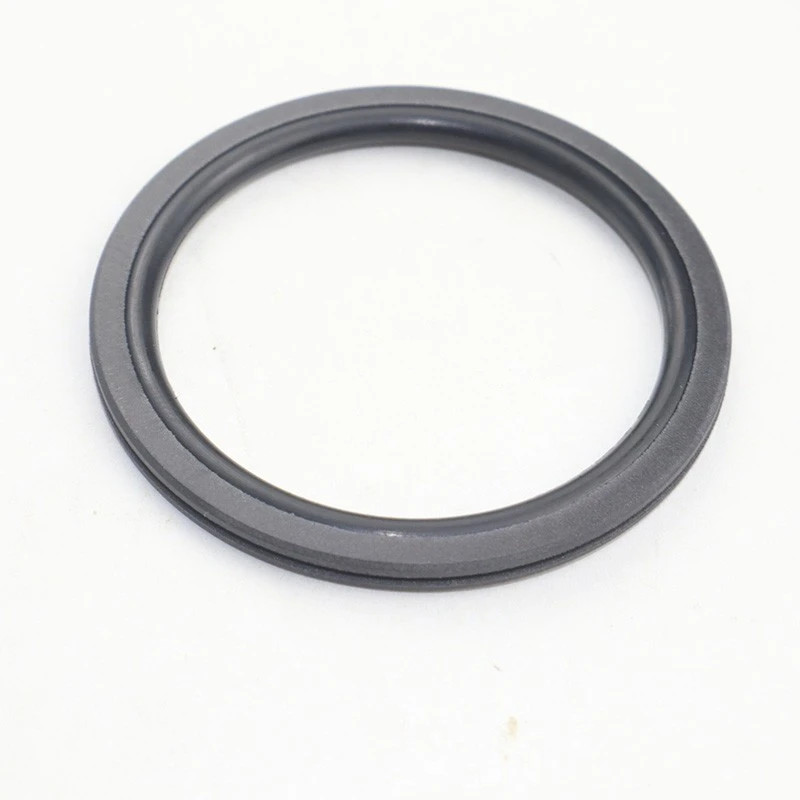

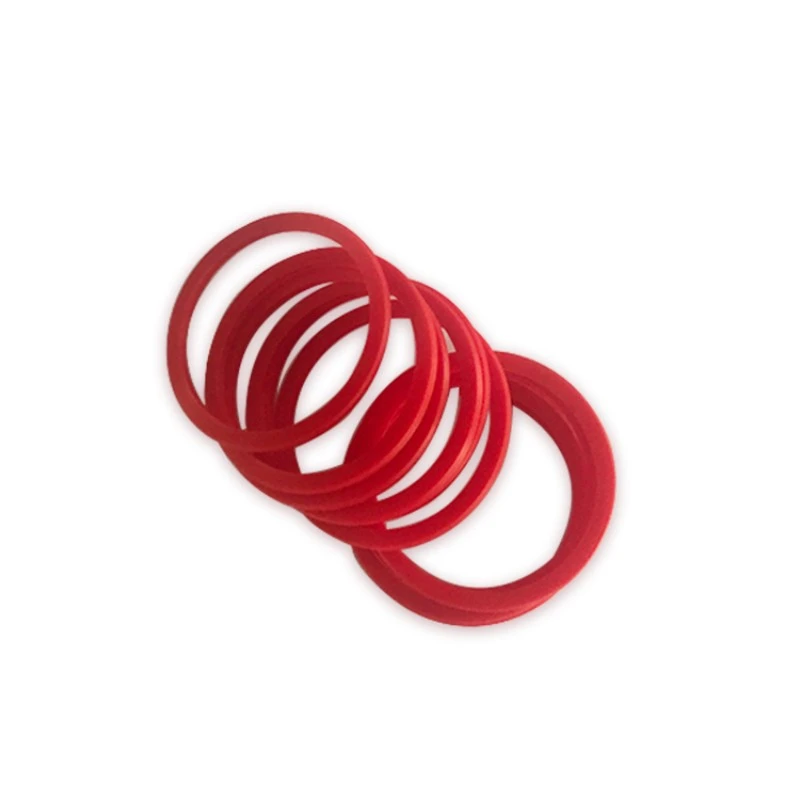

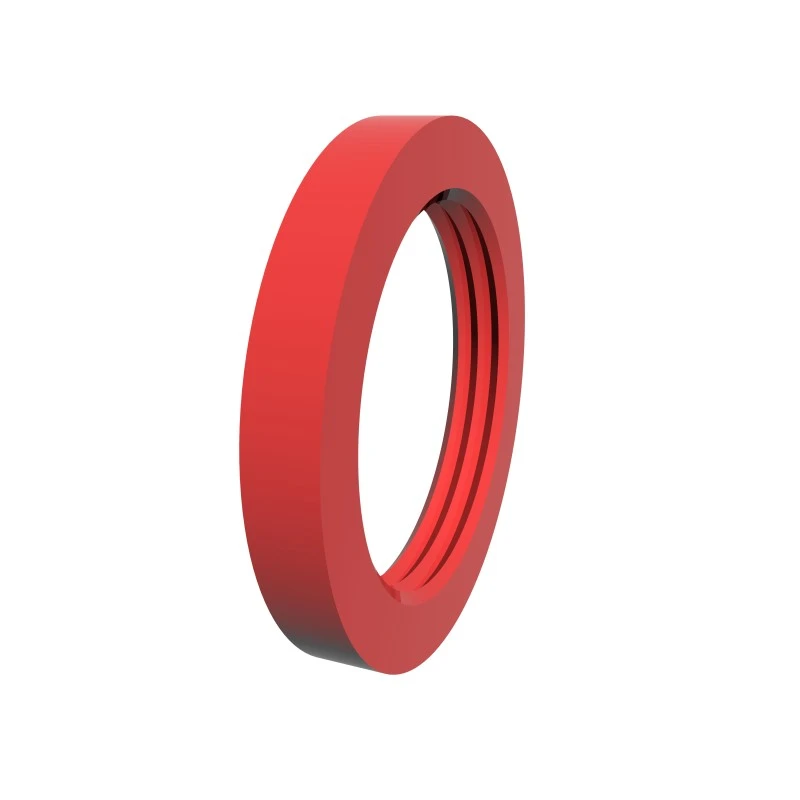

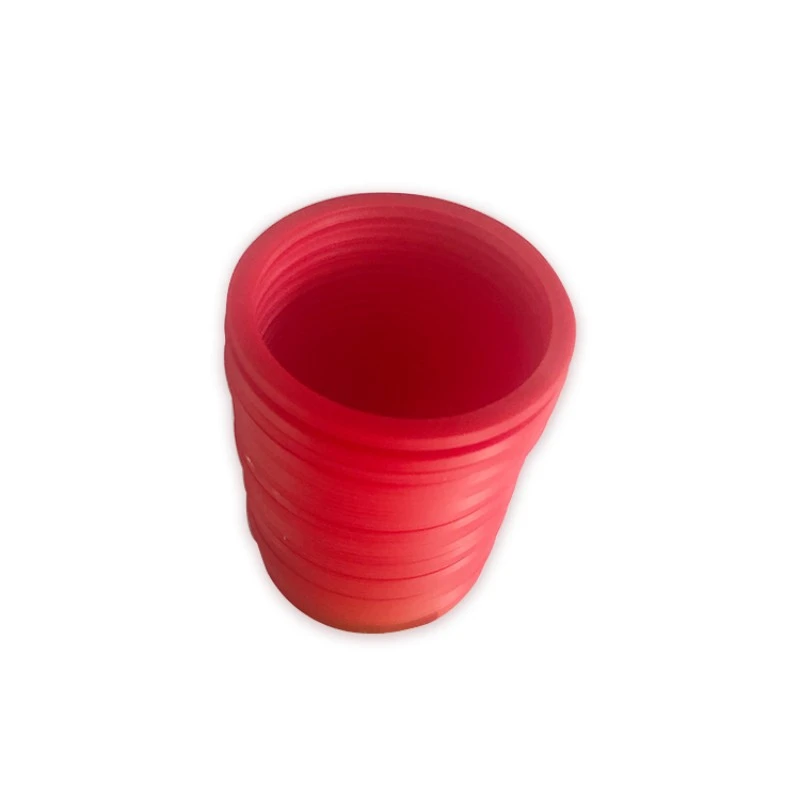

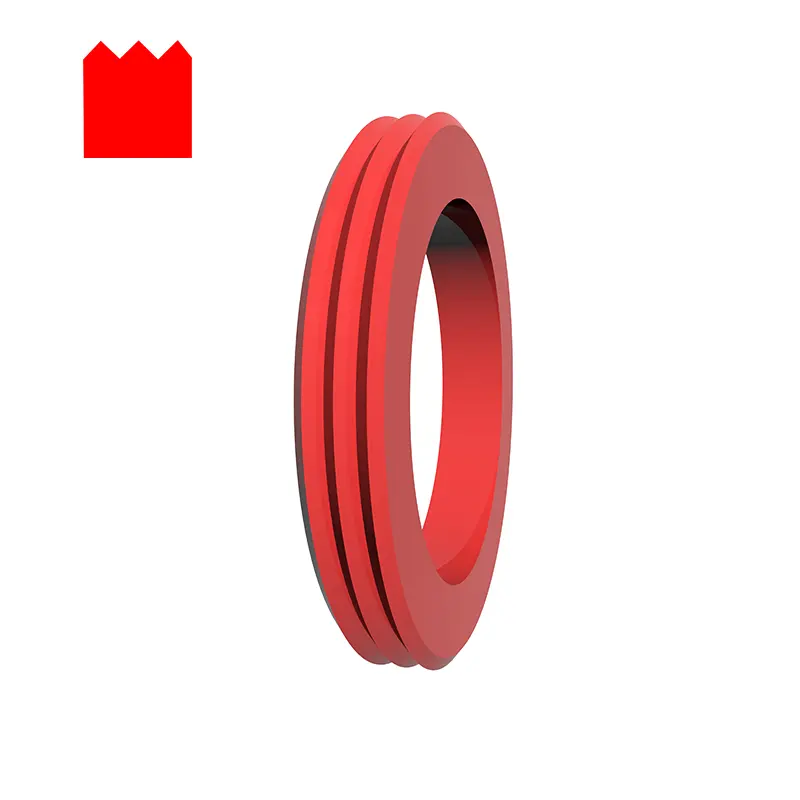

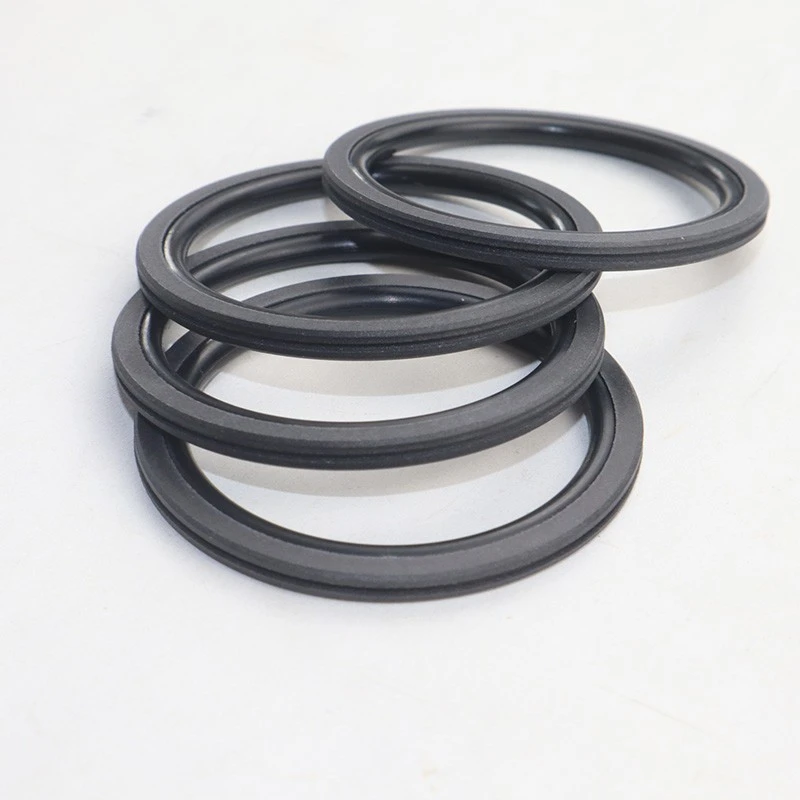

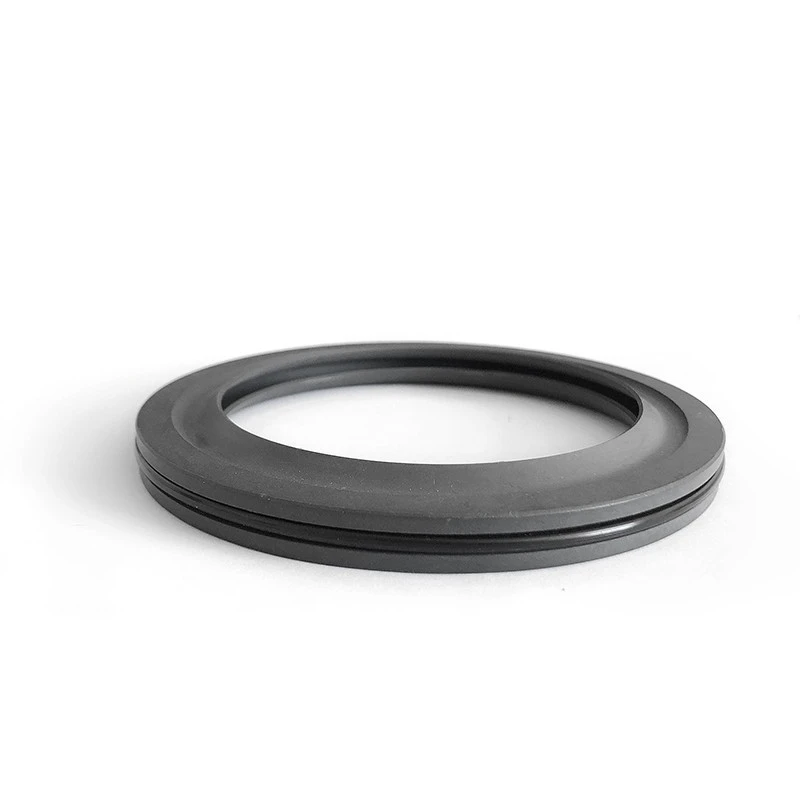

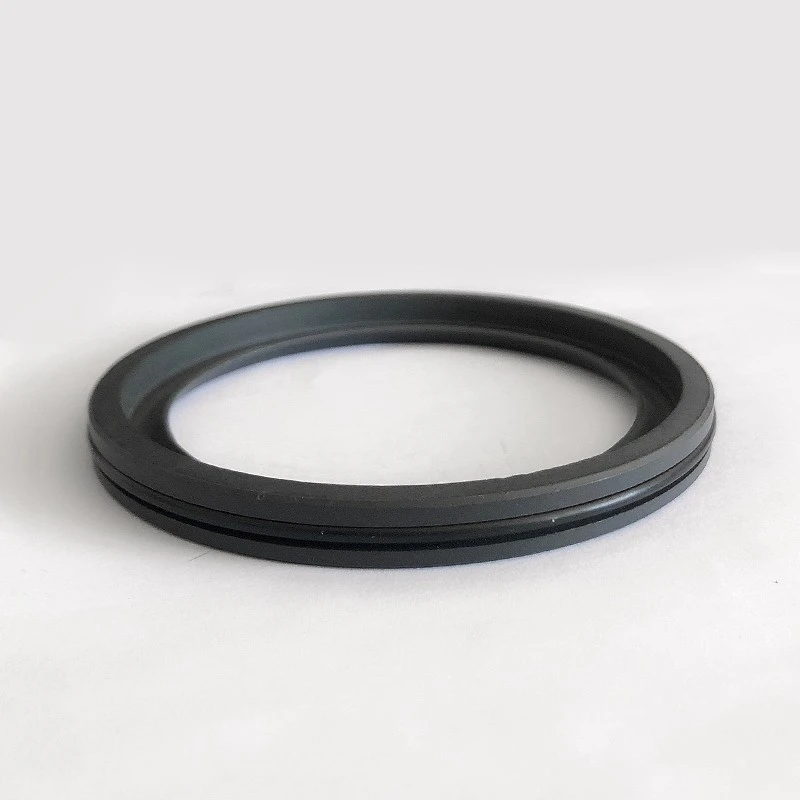

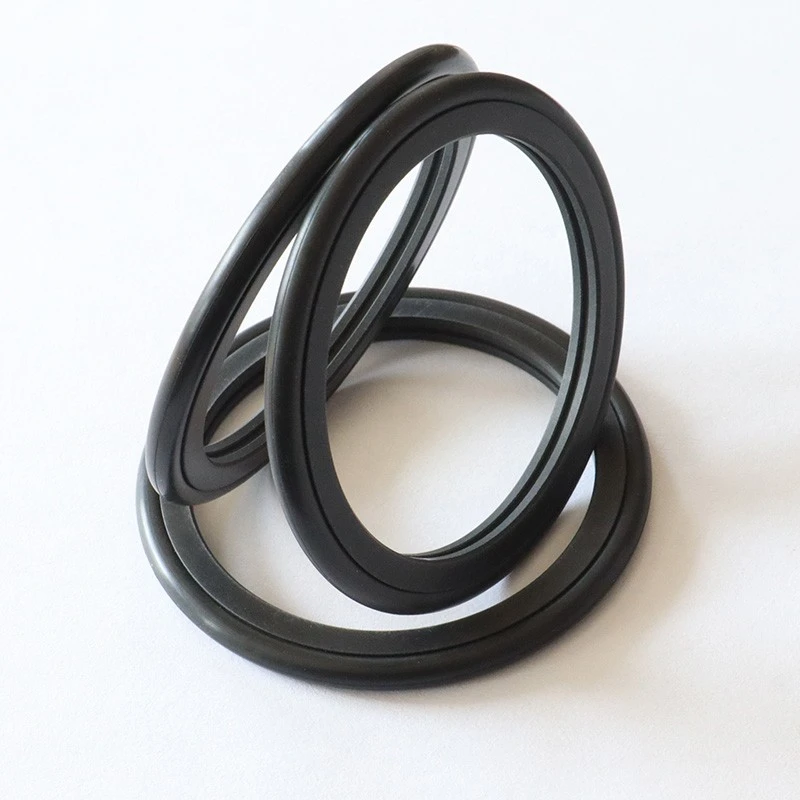

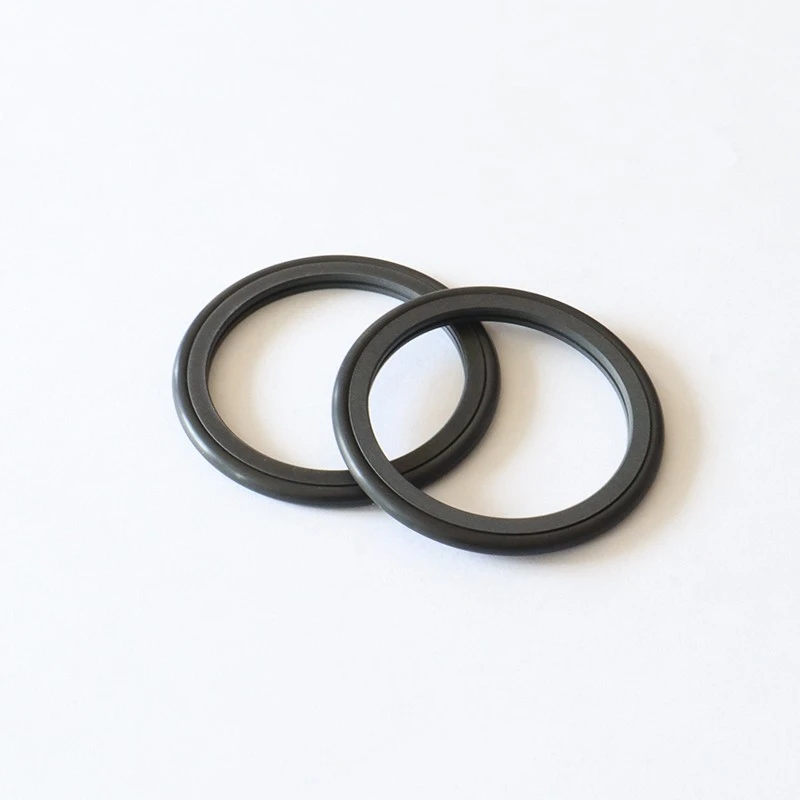

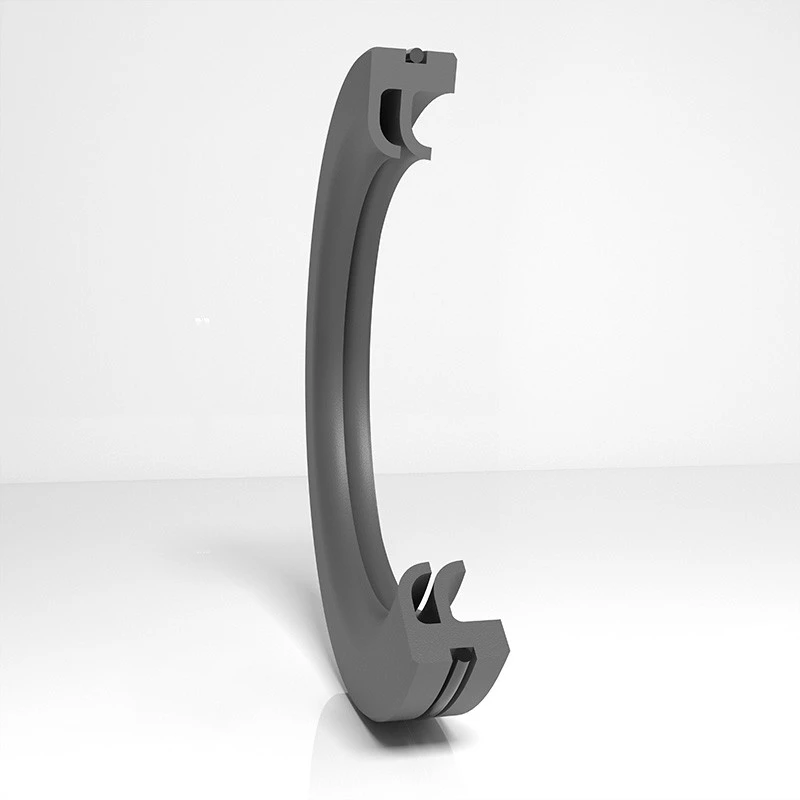

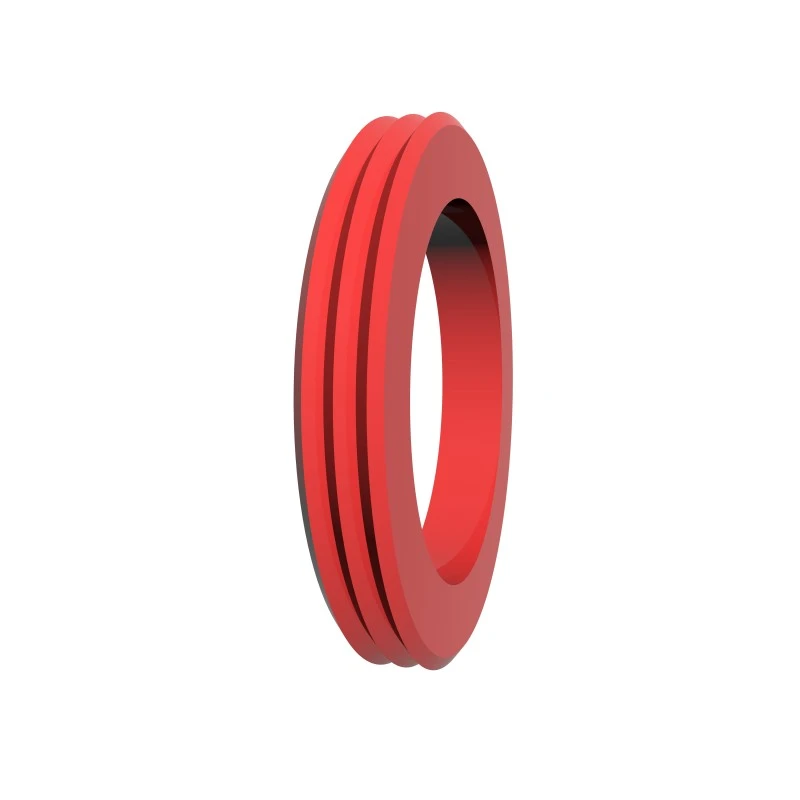

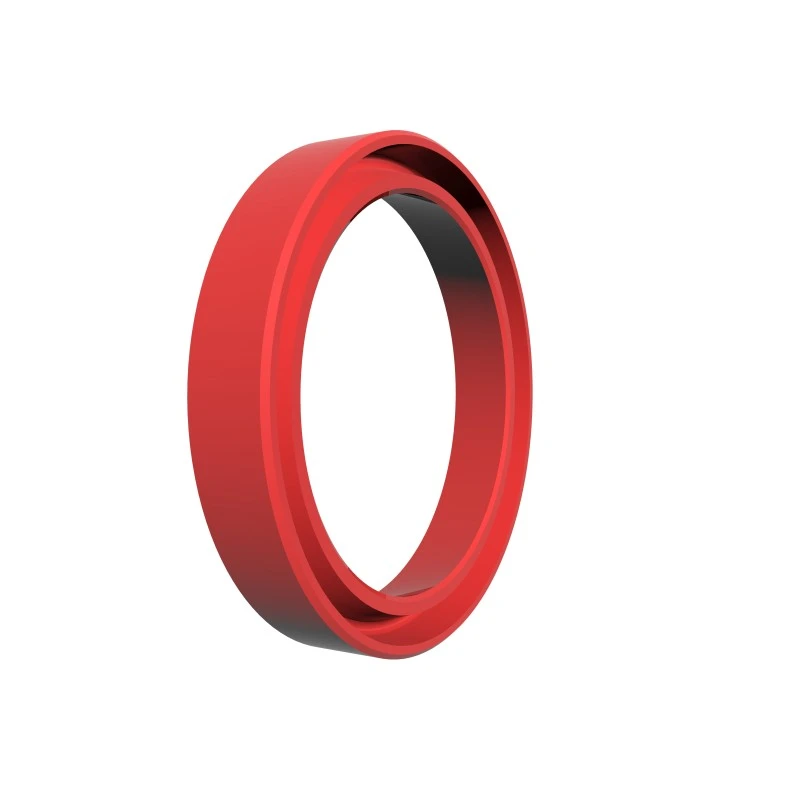

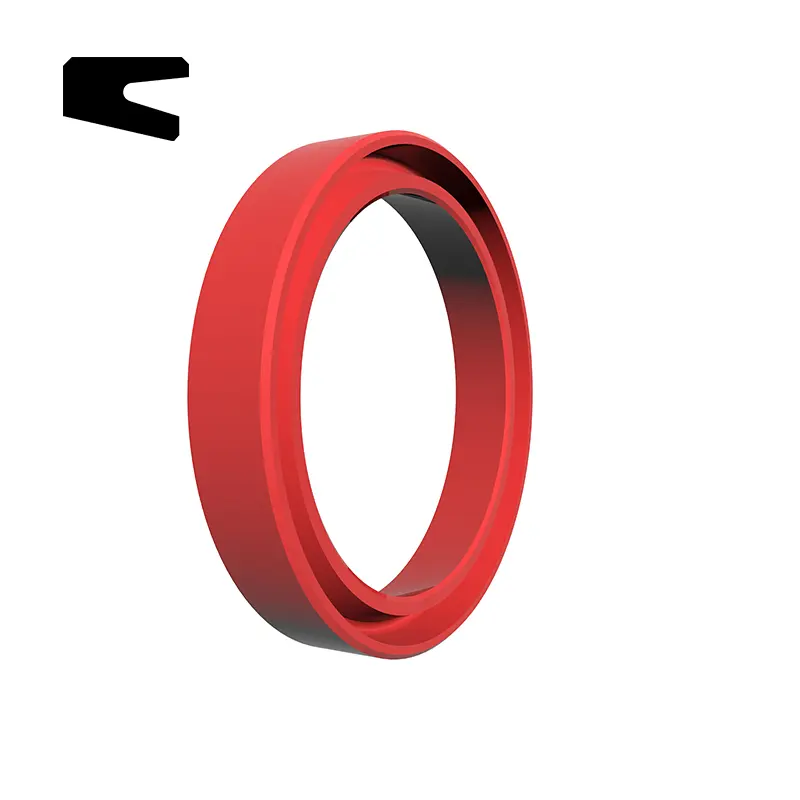

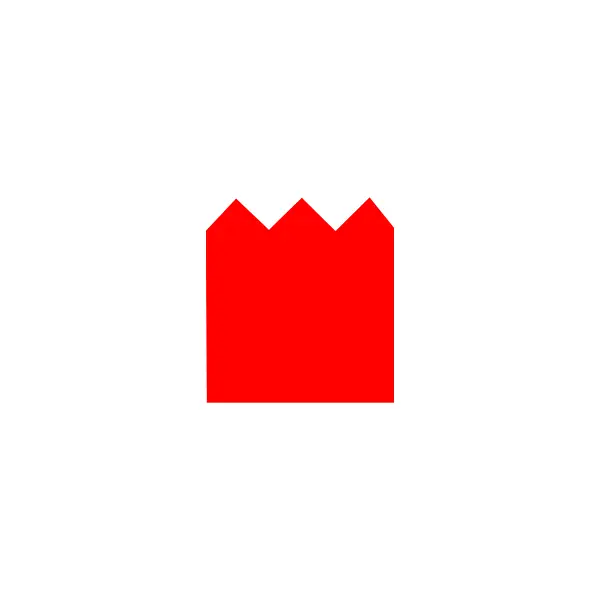

Az RCX17 és az RCX18 sorozat nagy teljesítményű PU-anyagokból készül, fogazott keresztmetszeti kialakítással, az egyszerű telepítés érdekében. Ezek alkalmasak a forgó tengelyre és a forgó lyukak tömítésére, és a horony kialakítása felcserélhető.

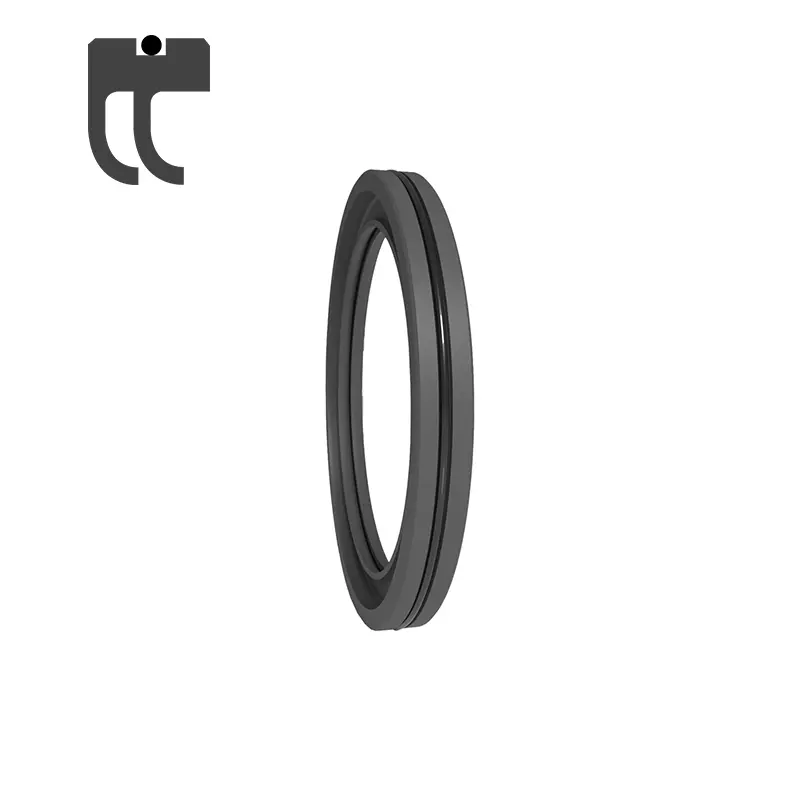

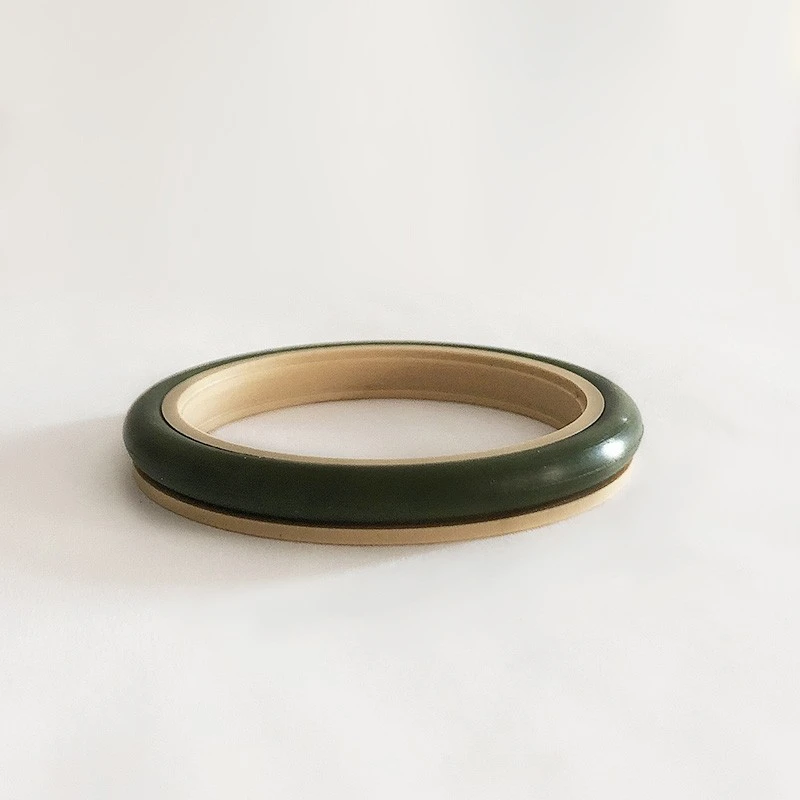

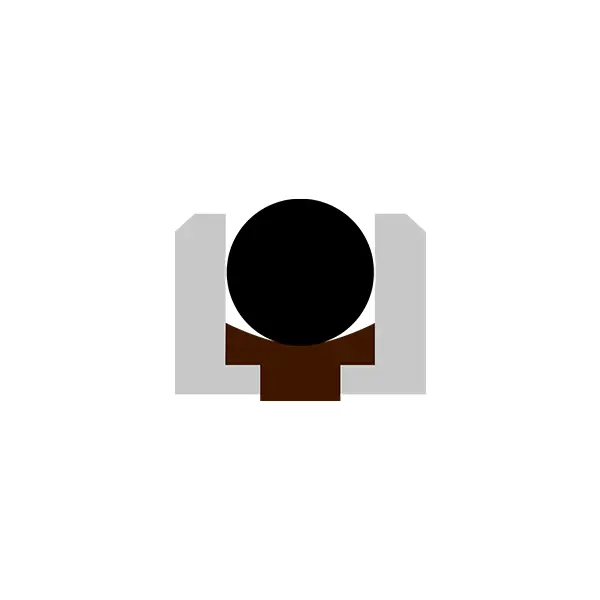

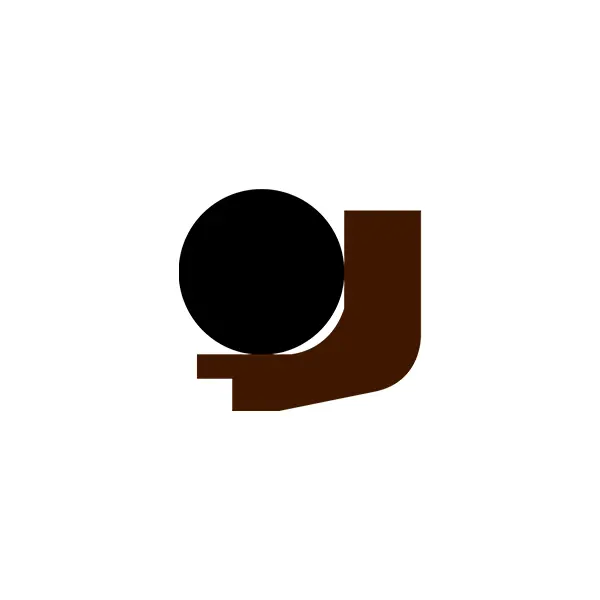

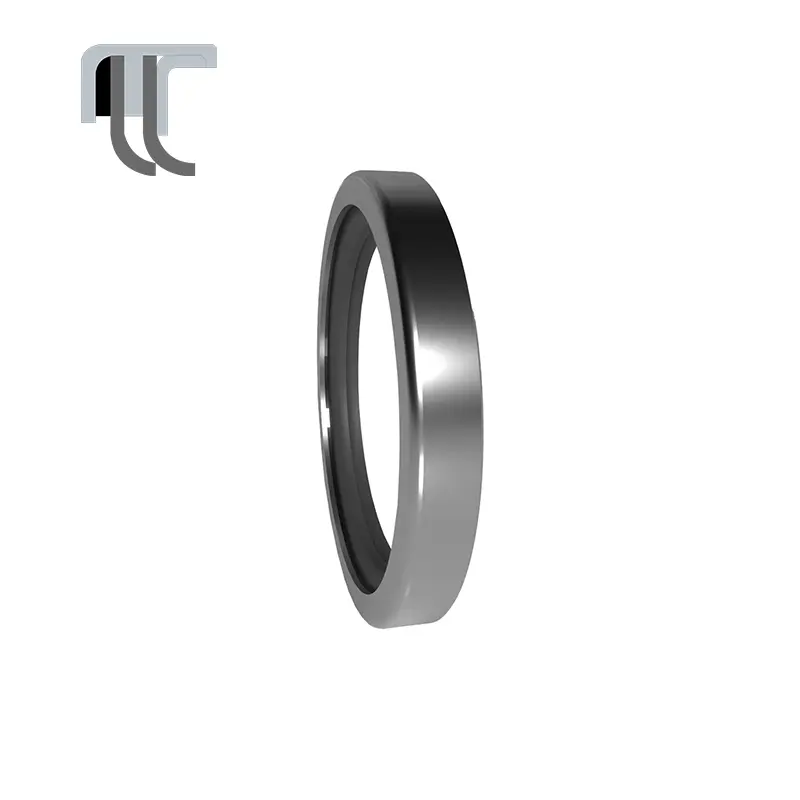

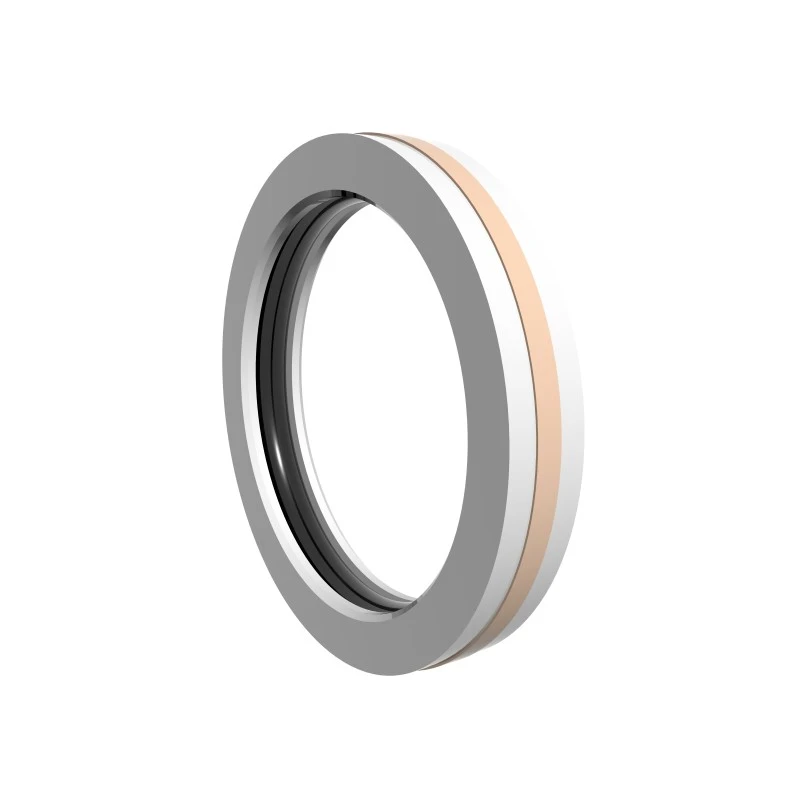

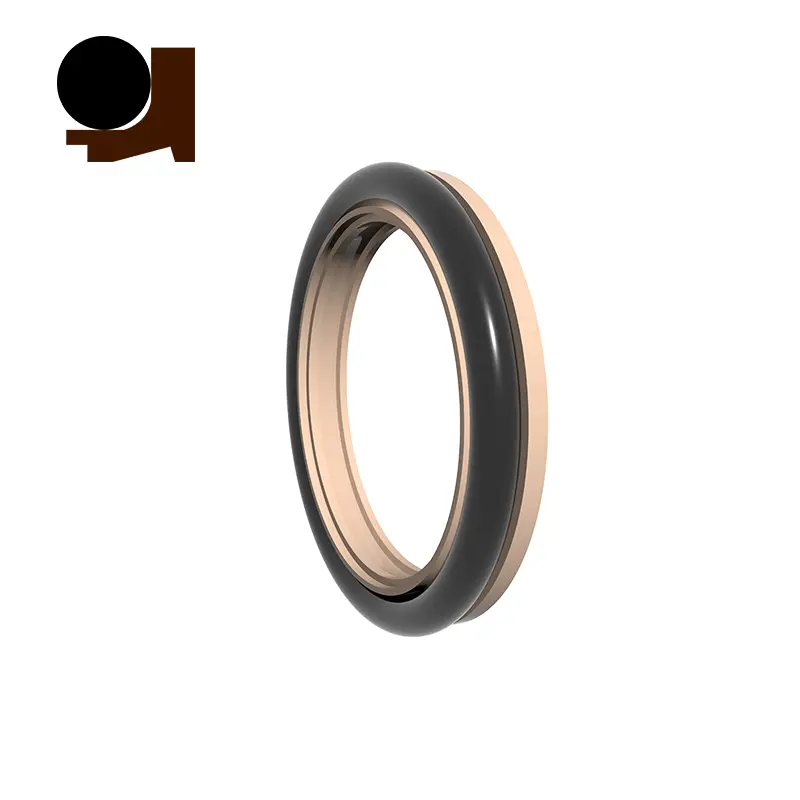

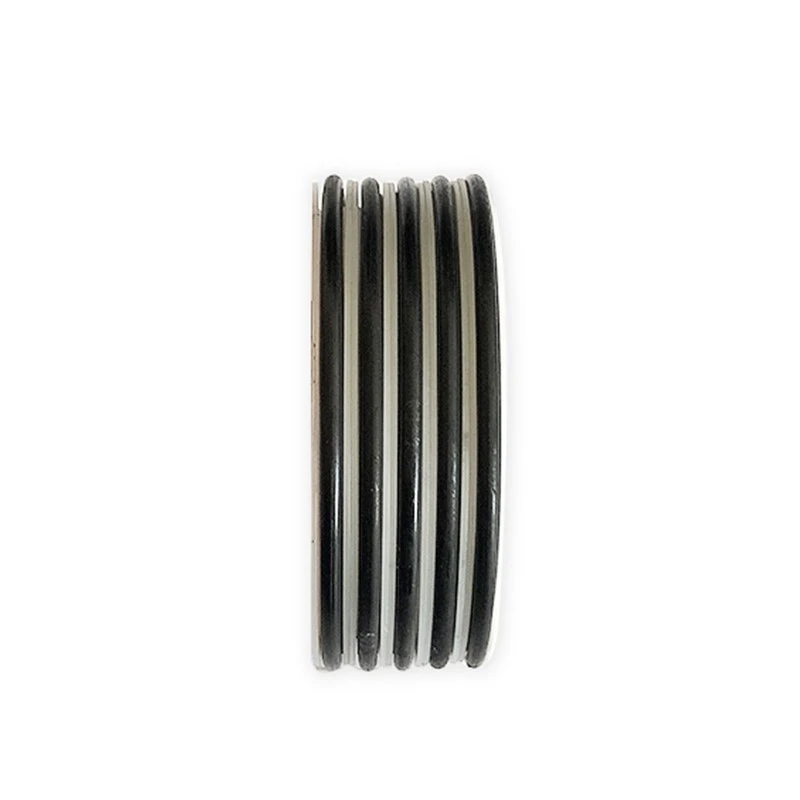

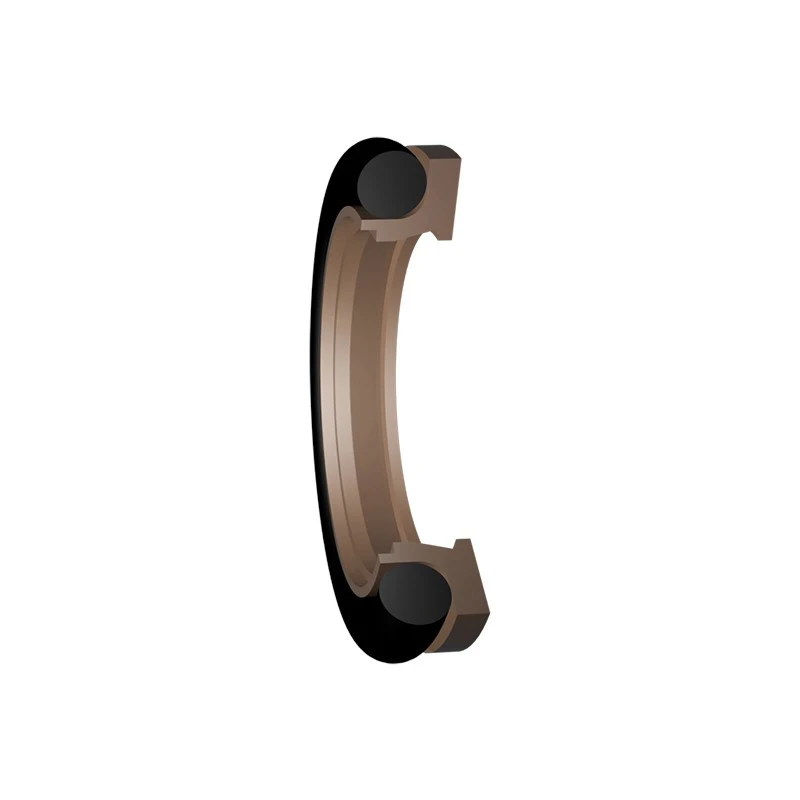

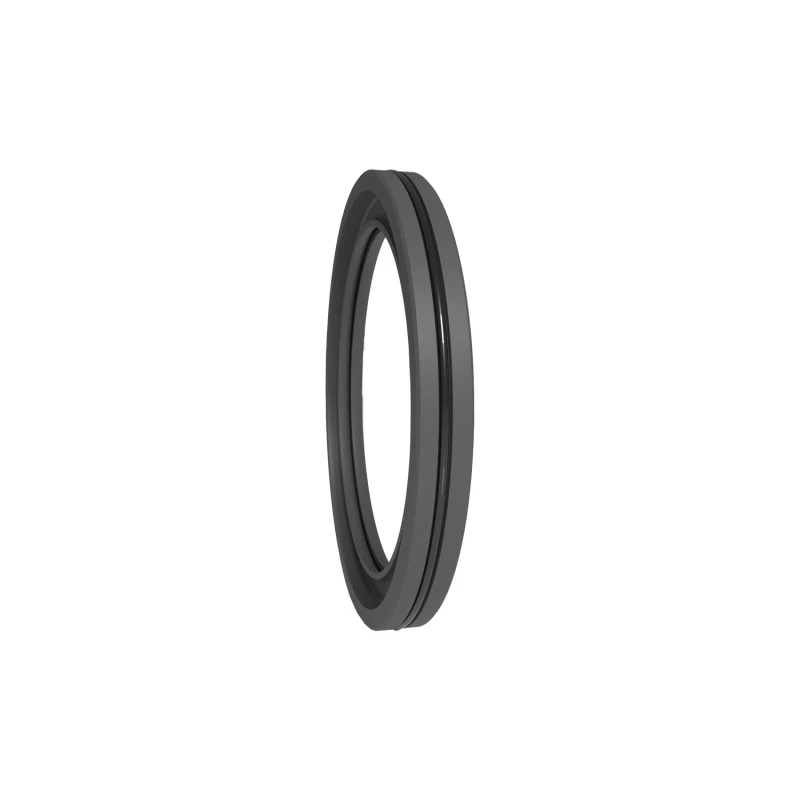

Az RDI és az RDA sorozat PTFE tömítőgyűrűkből, L alakú műanyag tartógyűrűkből és O-gyűrűkből áll, amelyek alkalmas nagynyomású, alacsony sebességű, forgó kétirányú tömítés, nagynyomású ellenállás, alacsony súrlódás és hosszú élethez.

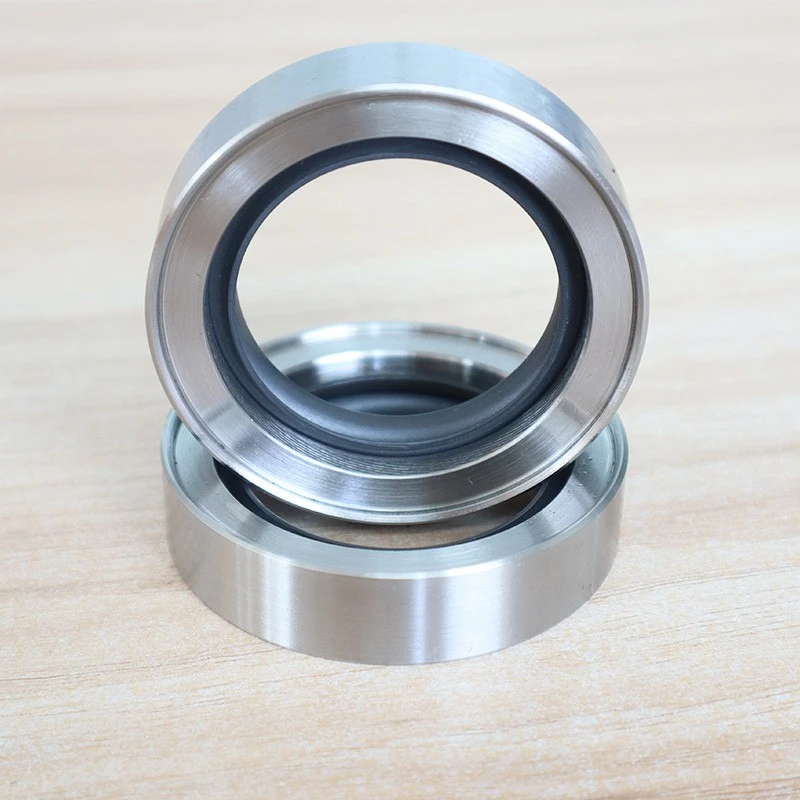

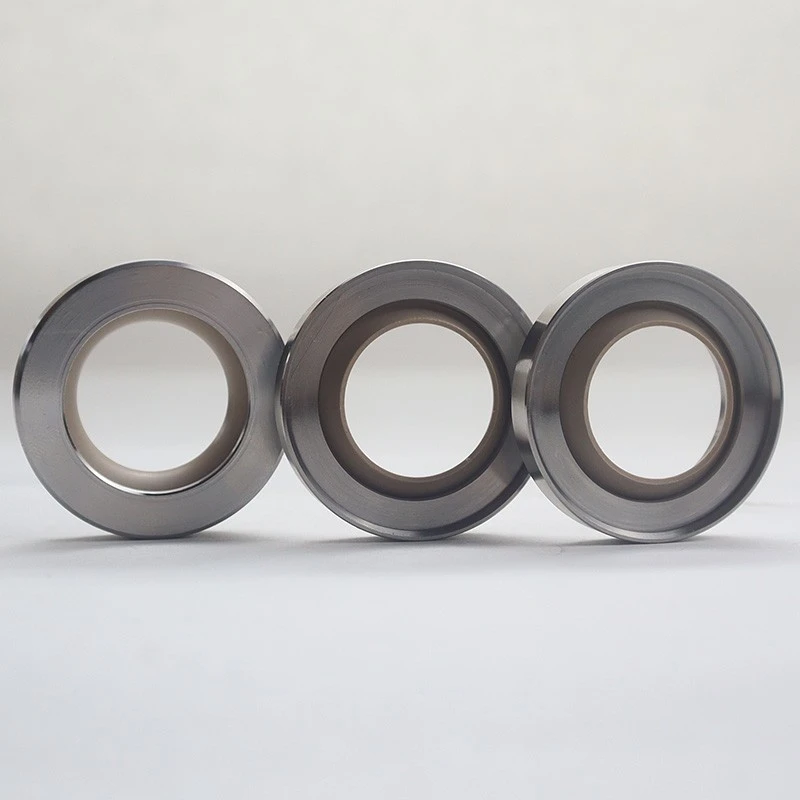

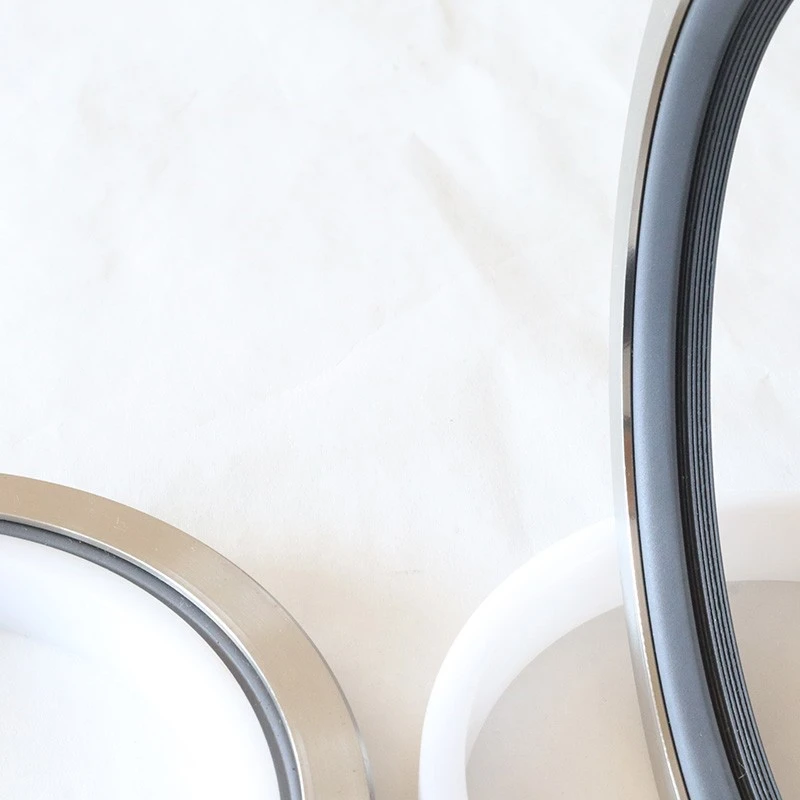

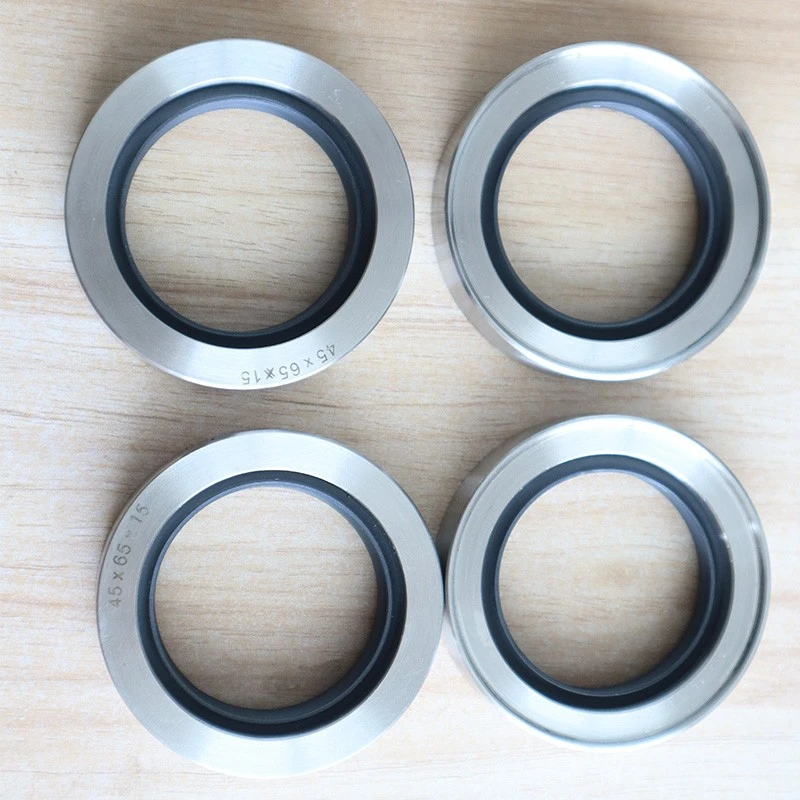

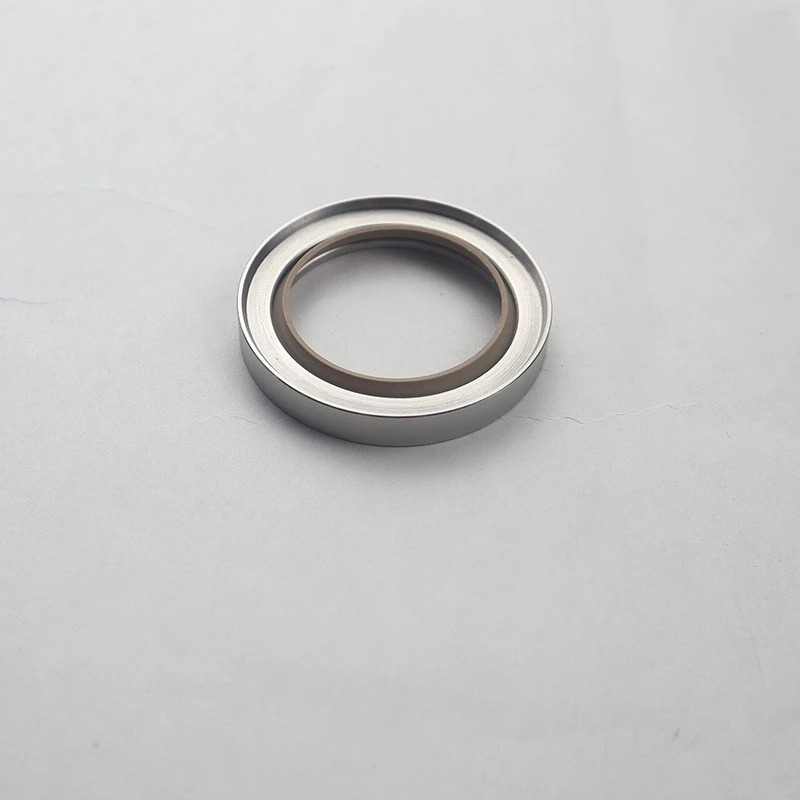

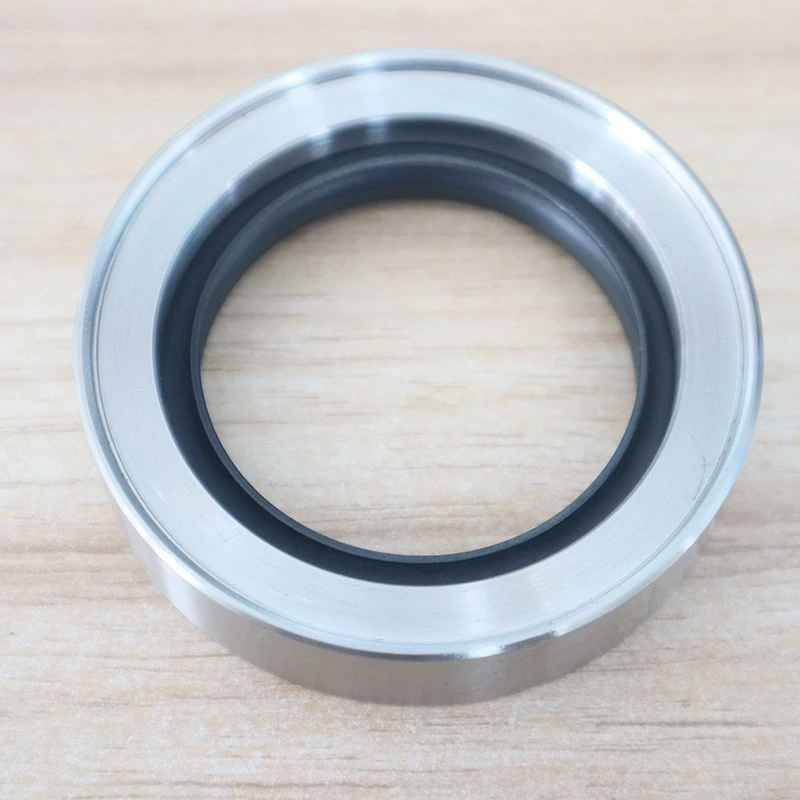

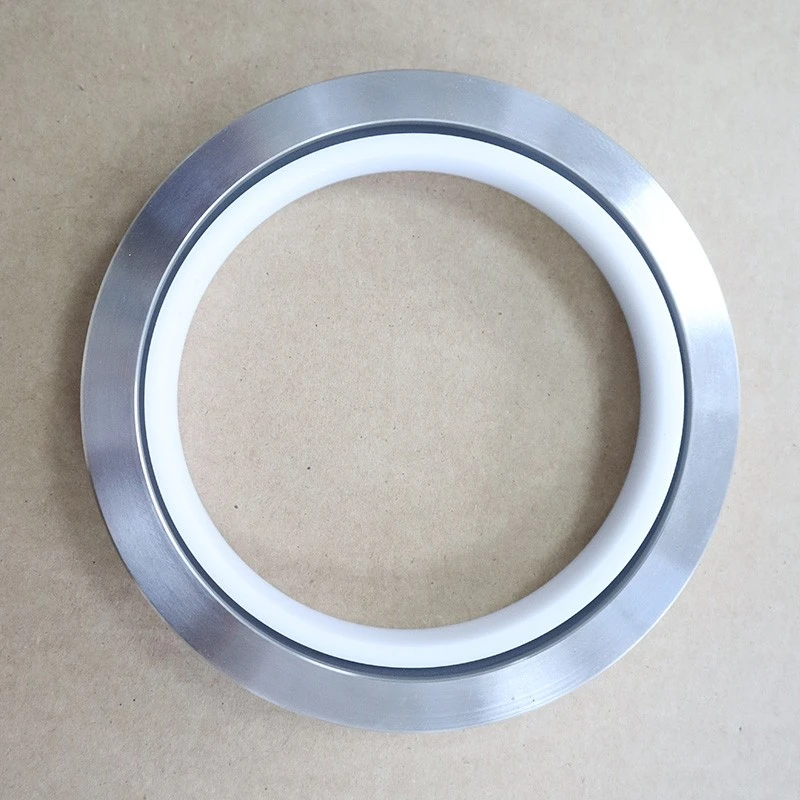

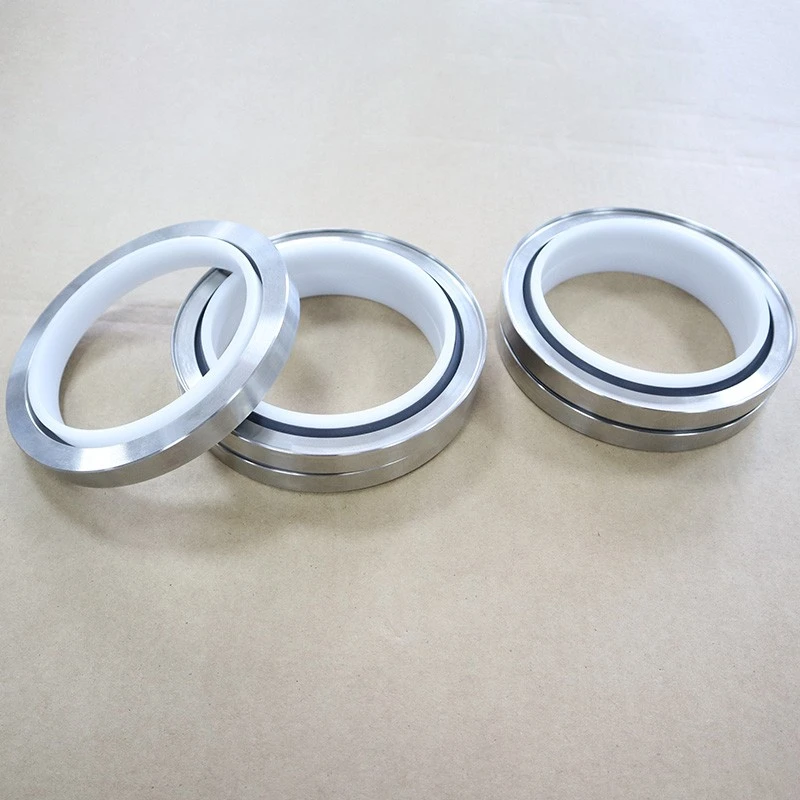

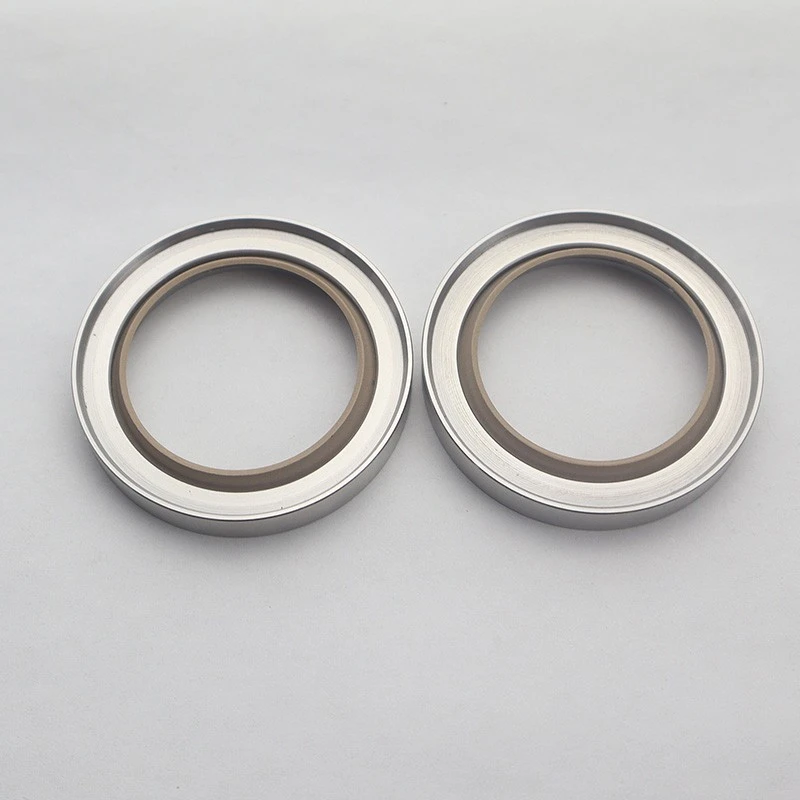

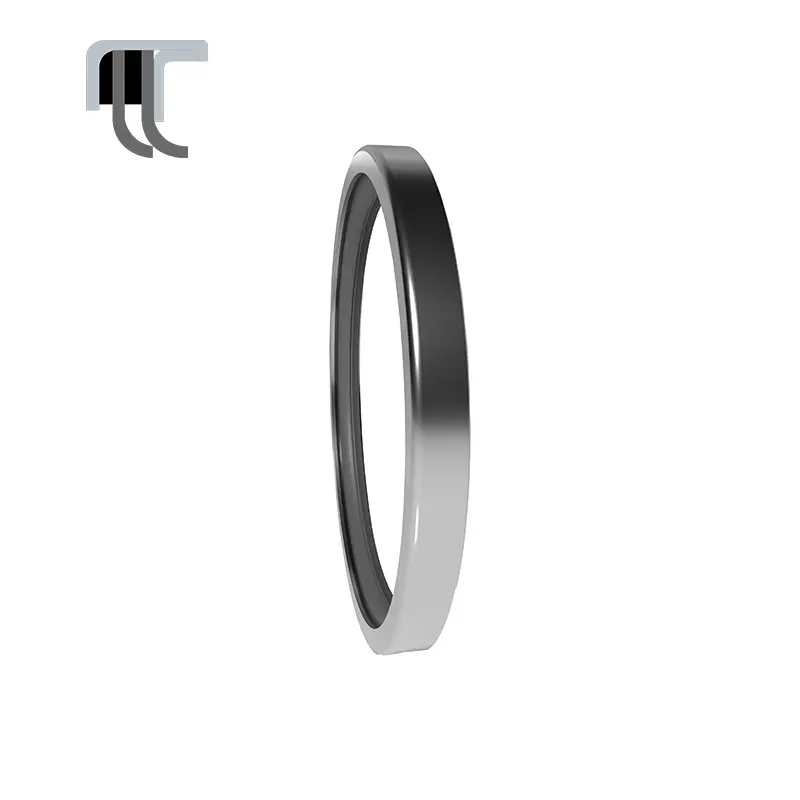

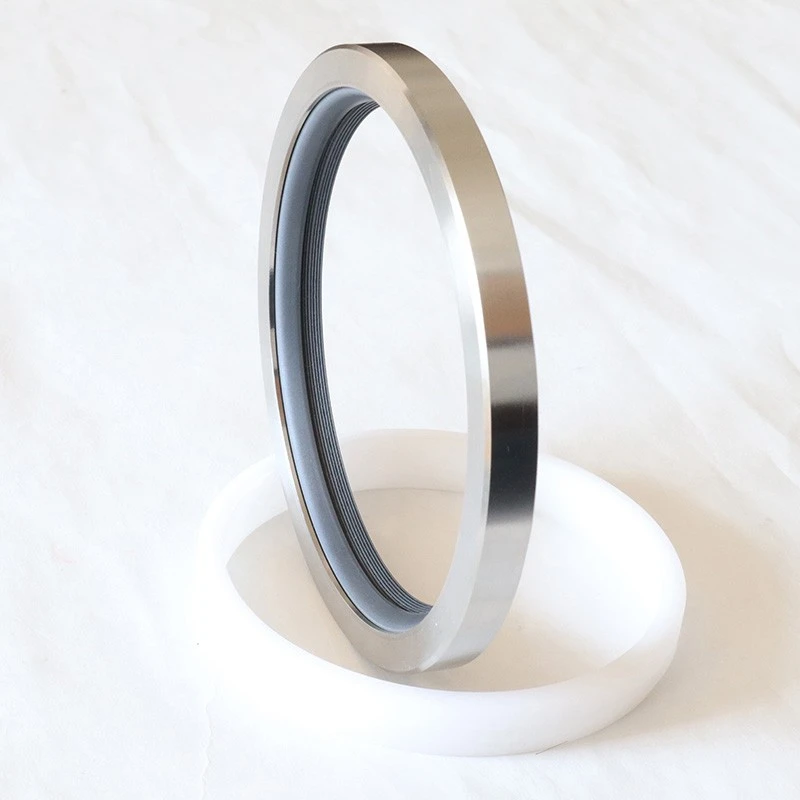

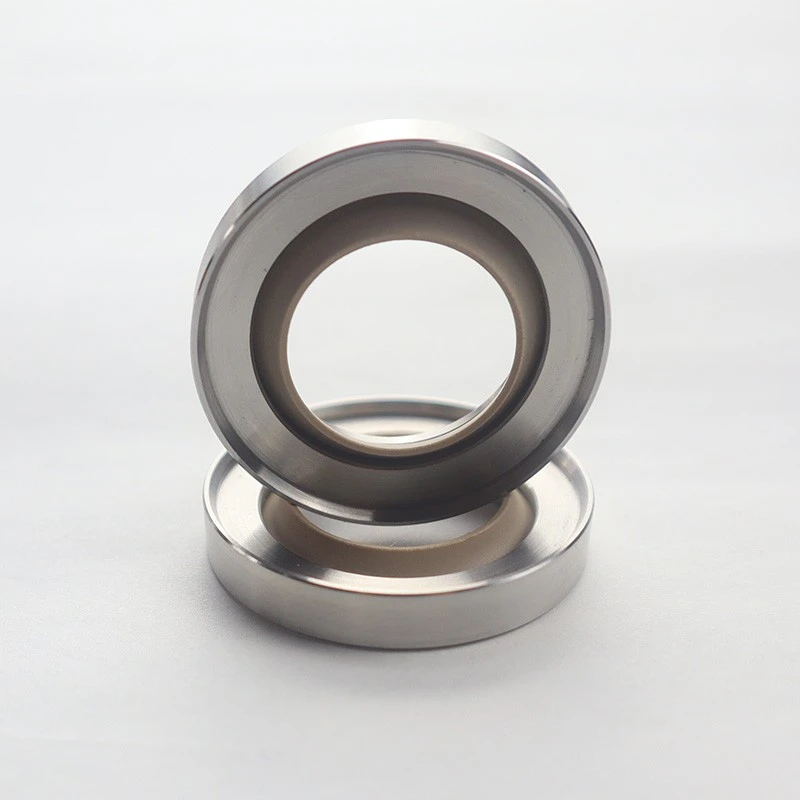

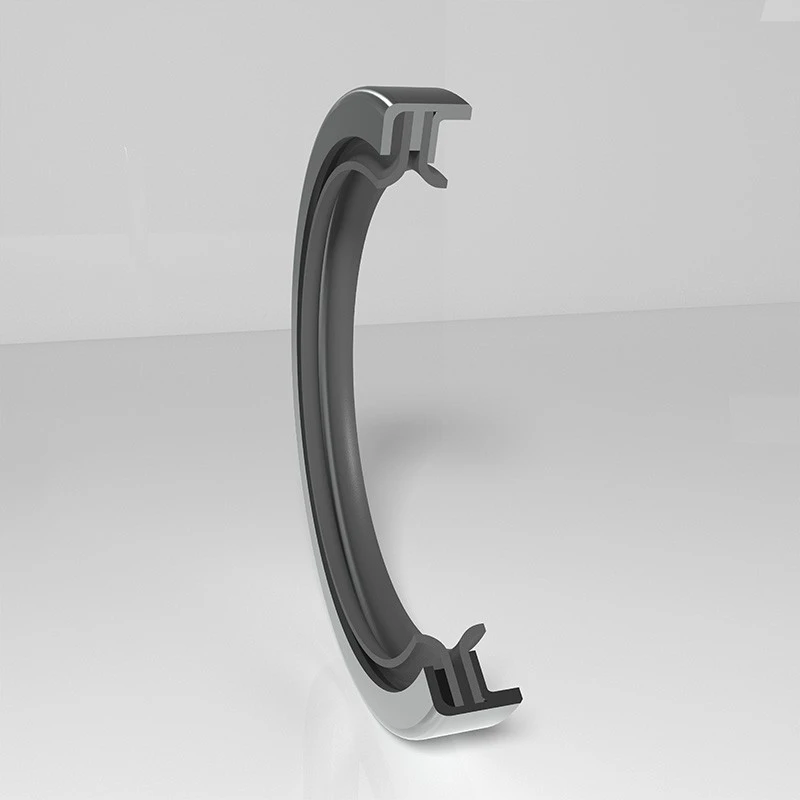

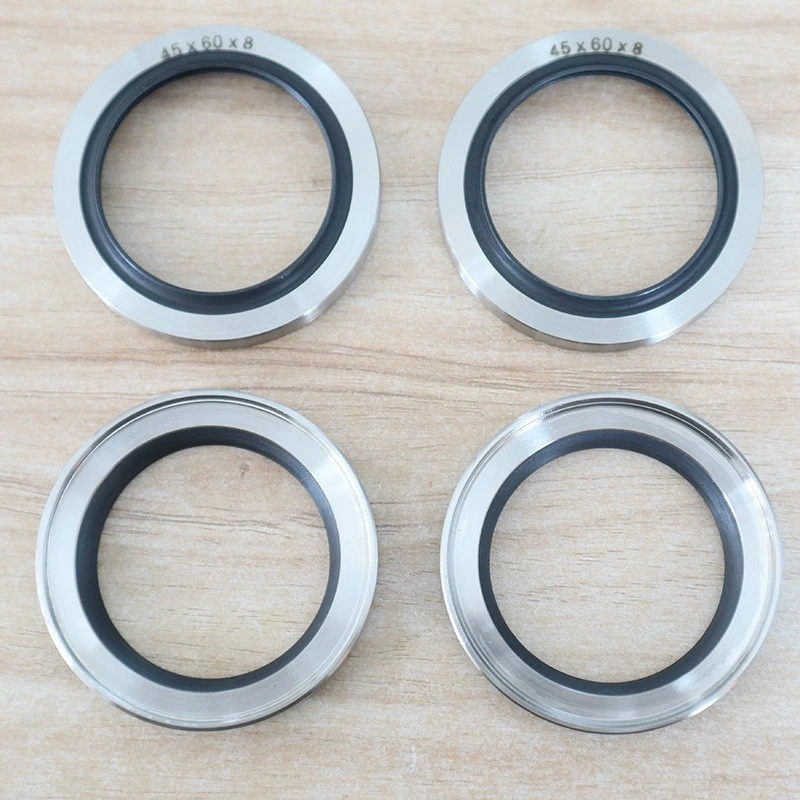

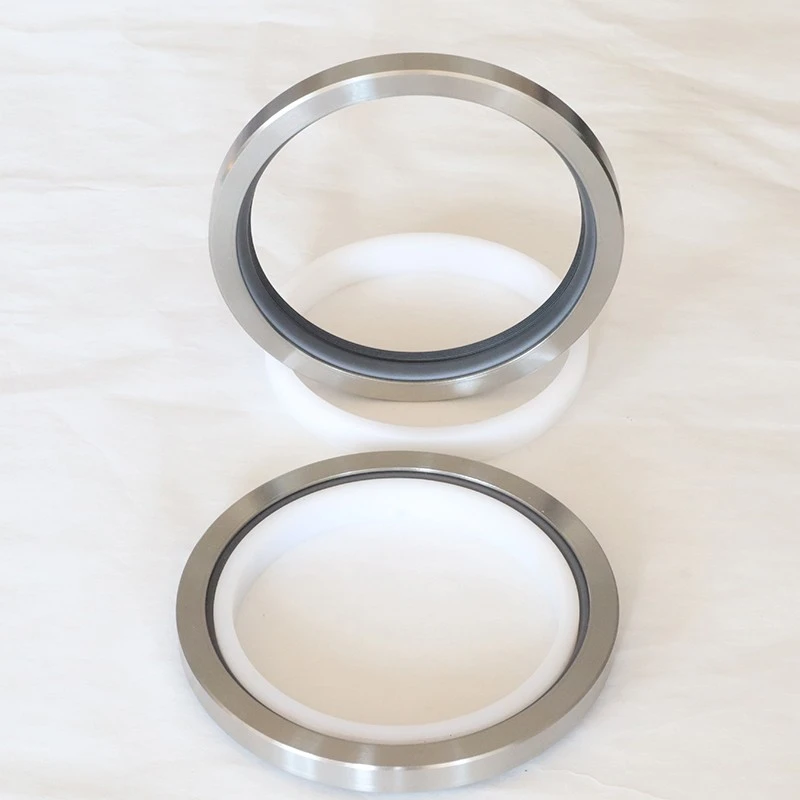

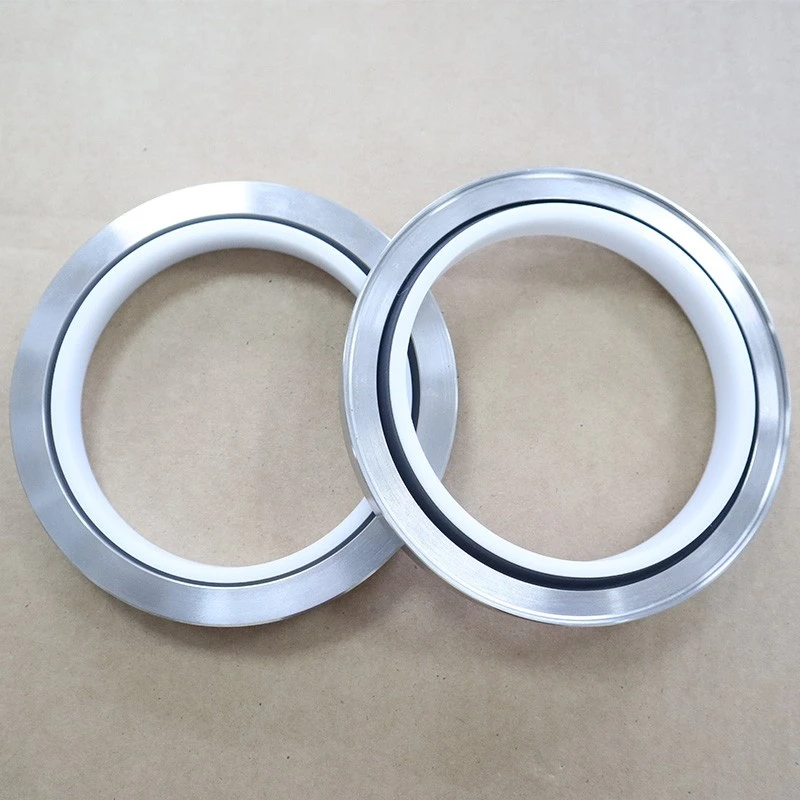

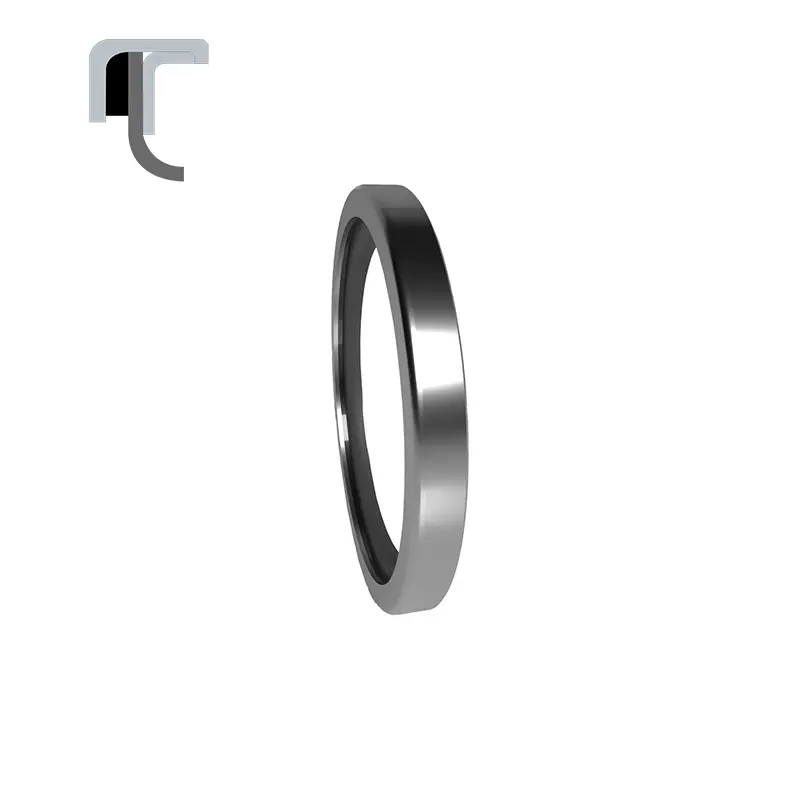

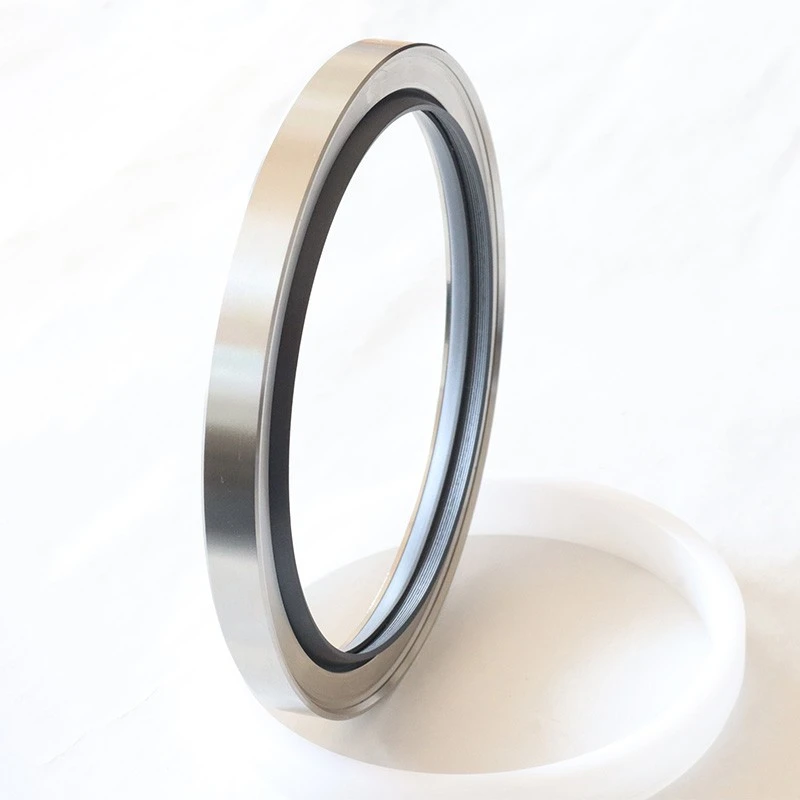

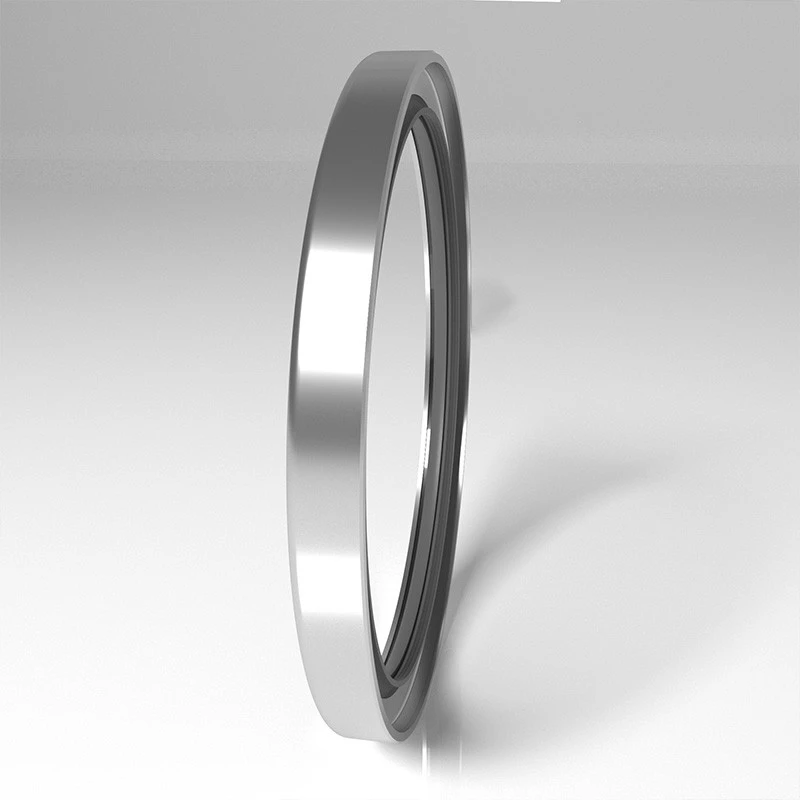

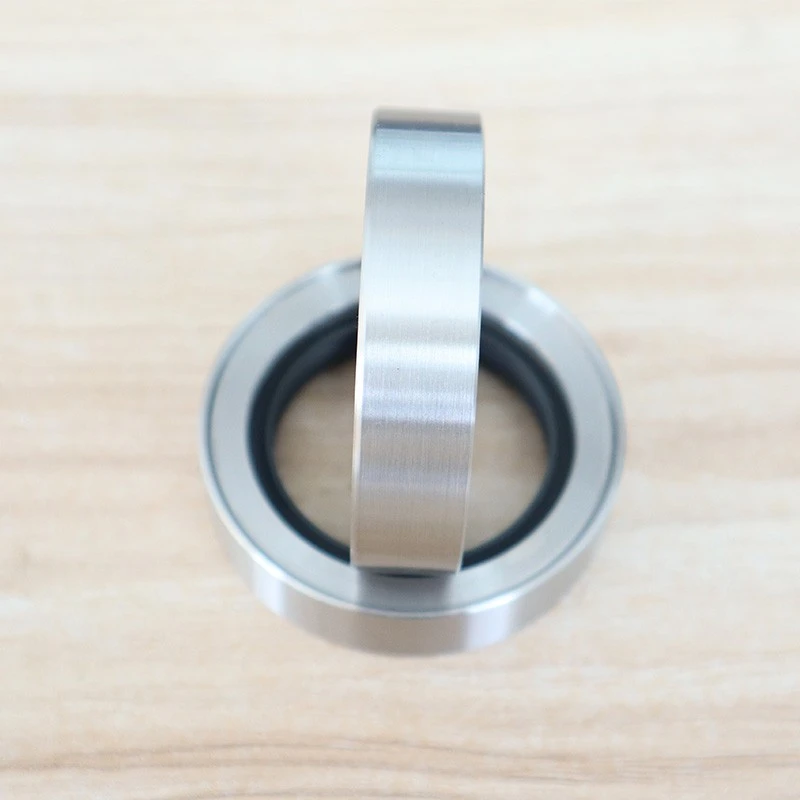

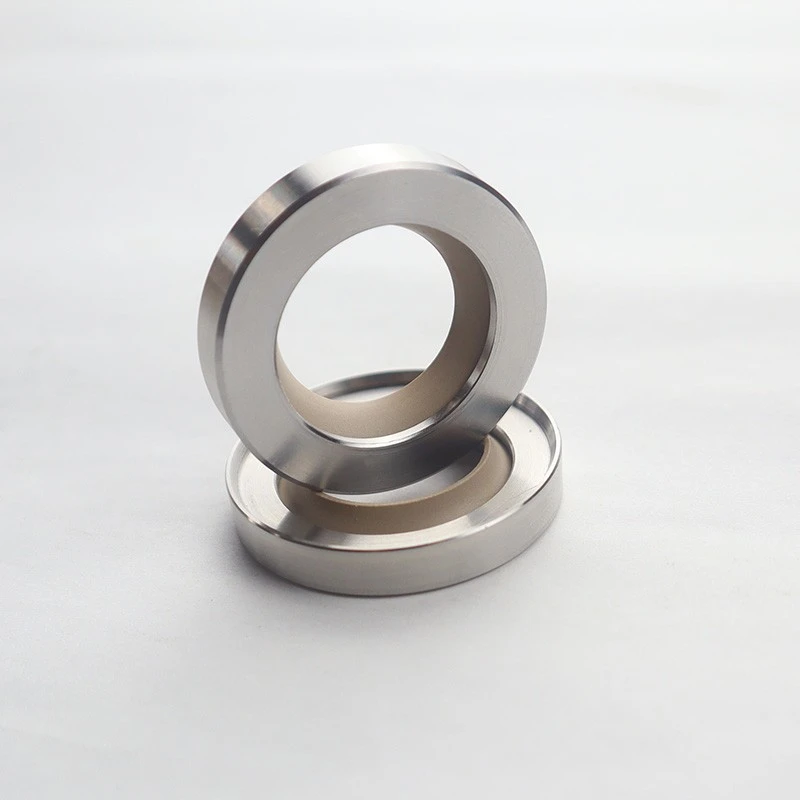

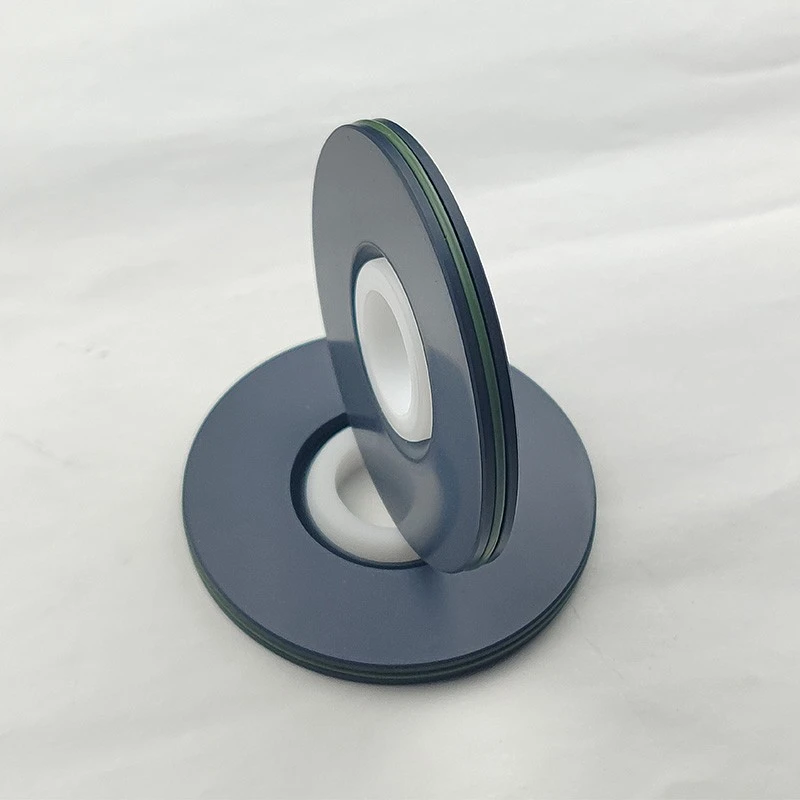

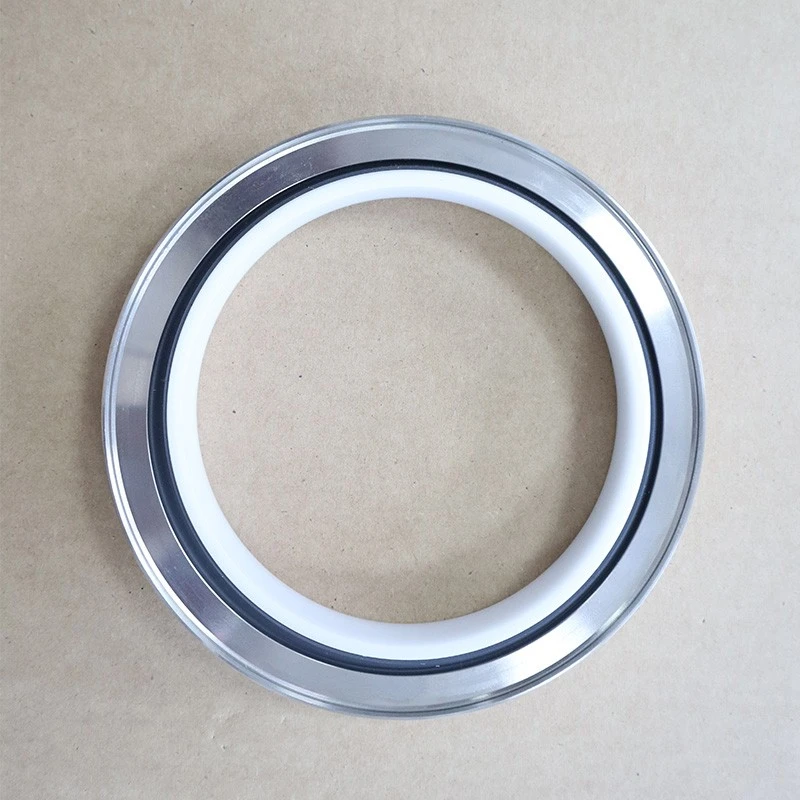

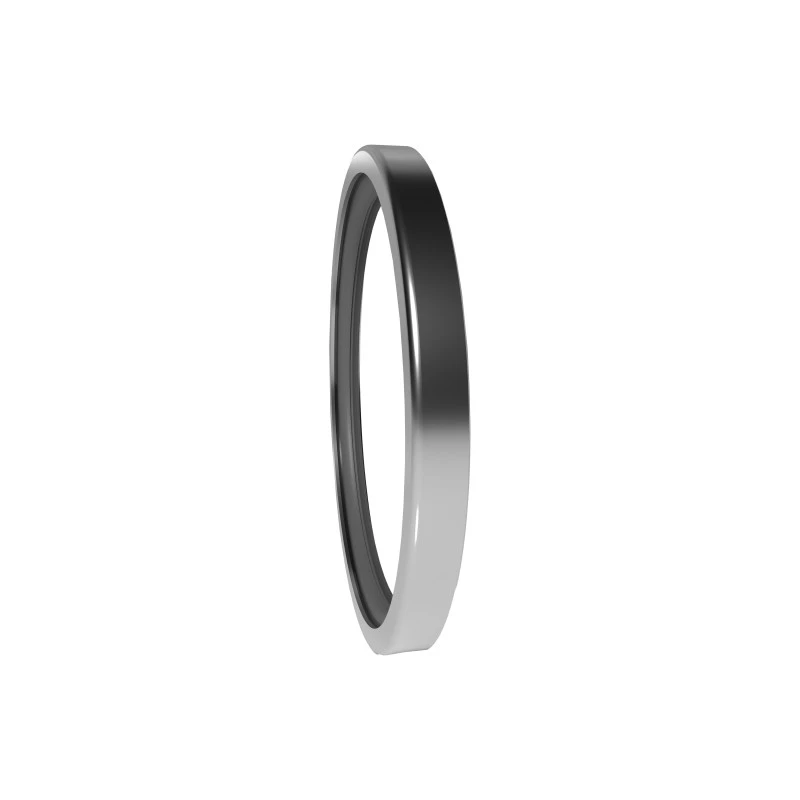

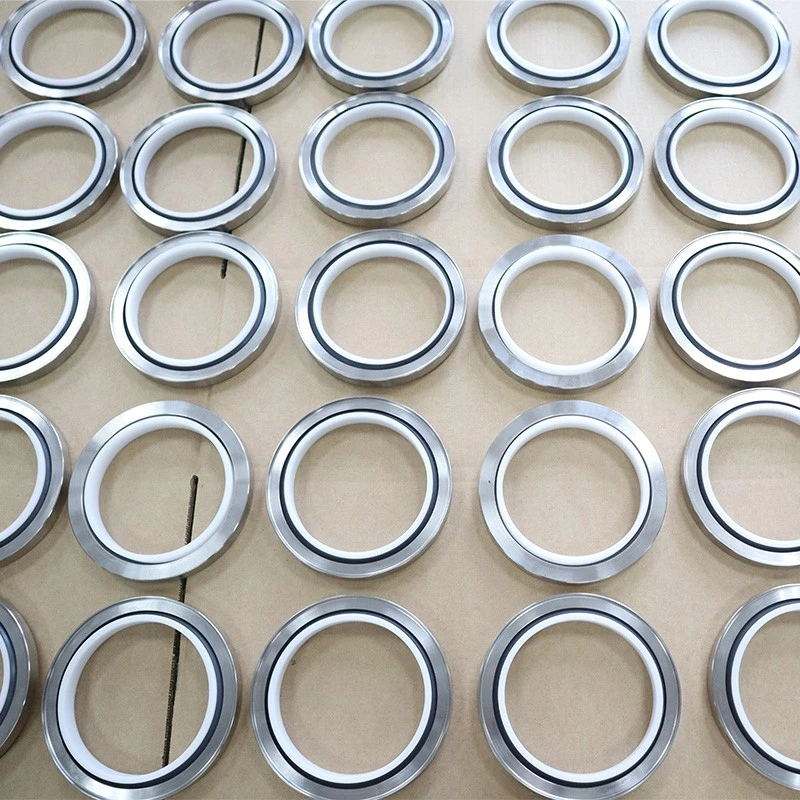

Az RCS sorozatú PTFE Power Oil Peal fém csontvázat és PTFE tömítő ajakot tartalmaz, amely komplex munkakörülményekhez alkalmas.

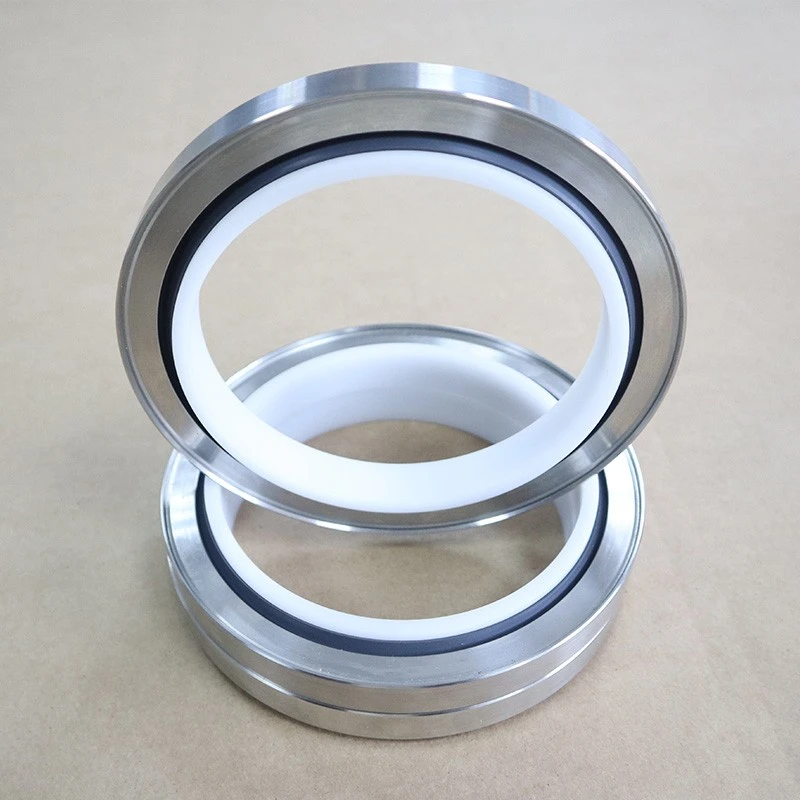

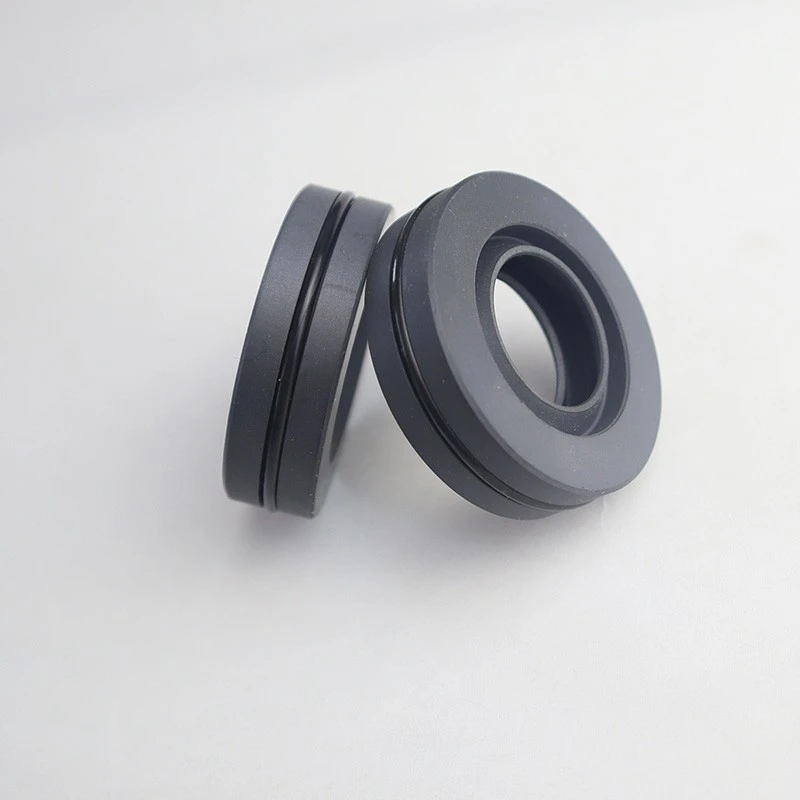

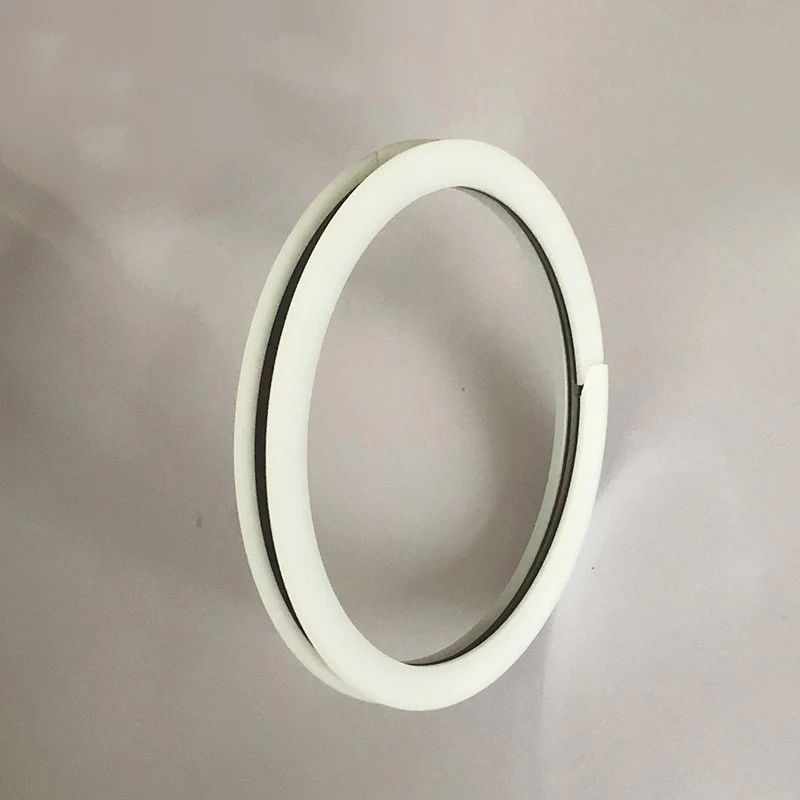

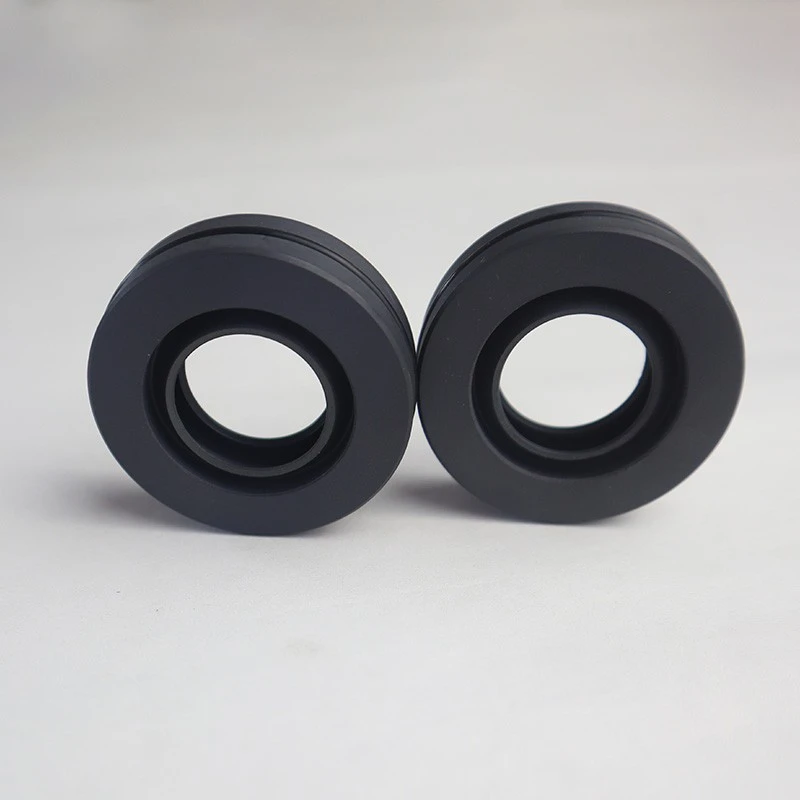

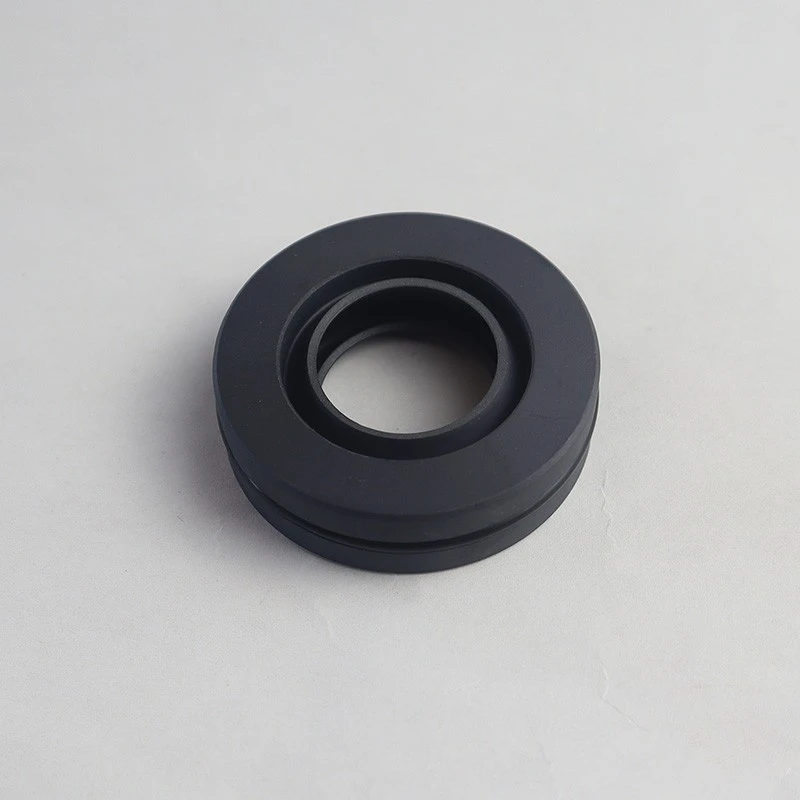

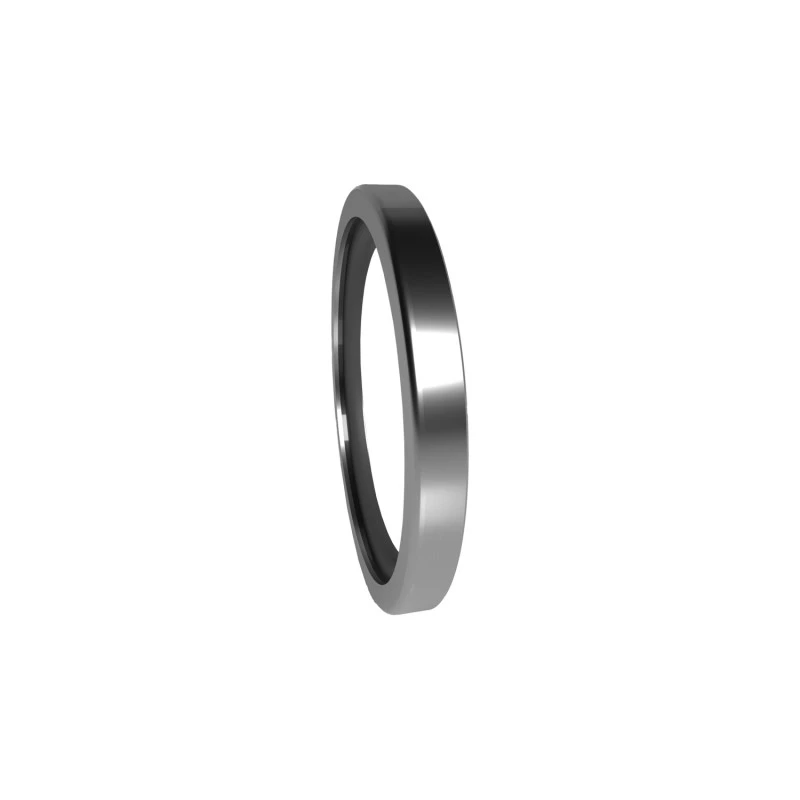

Az RC2057 sorozat teljes PTFE olajtömítését olyan különleges alkalmakkor tervezték, amelyekkel a hagyományos olajtömítések nem tudnak megfelelni.

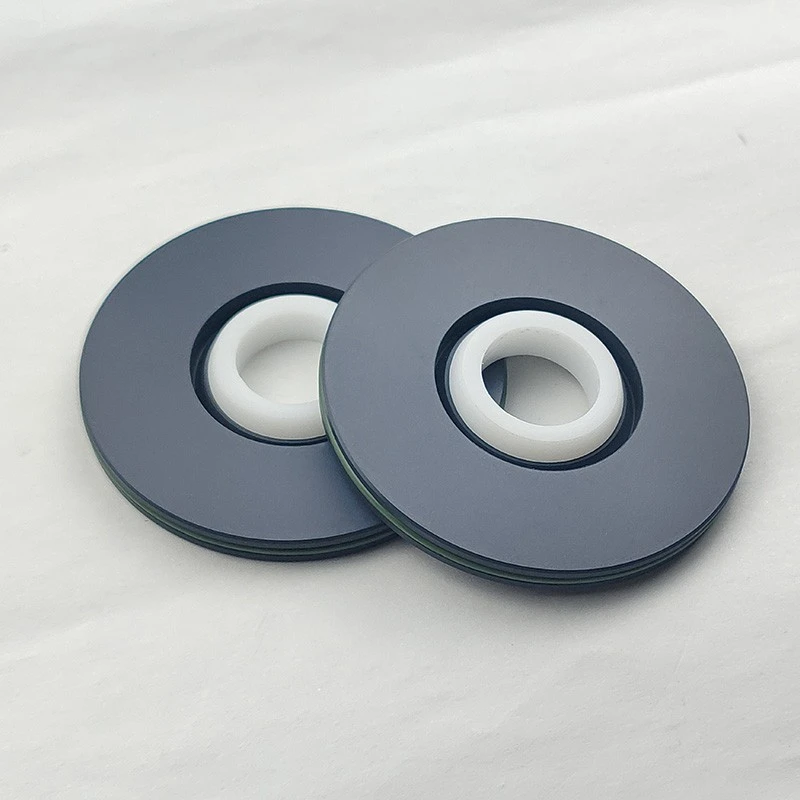

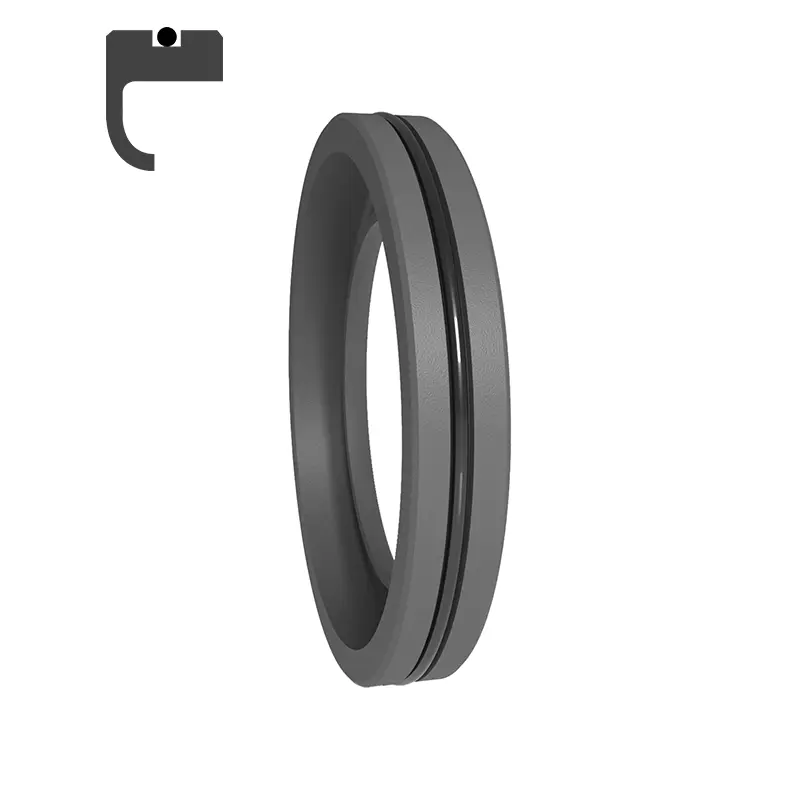

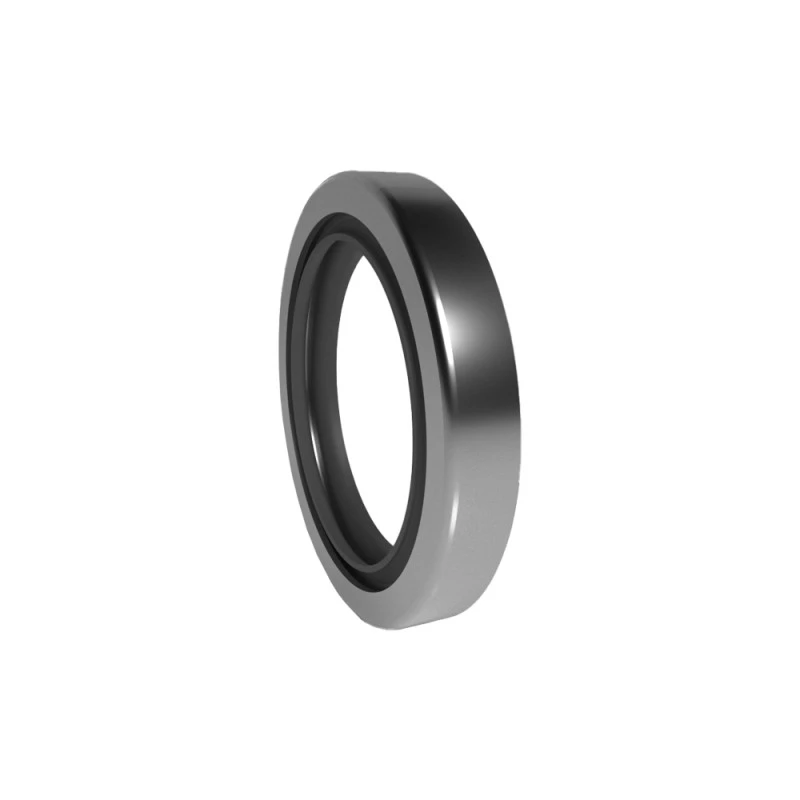

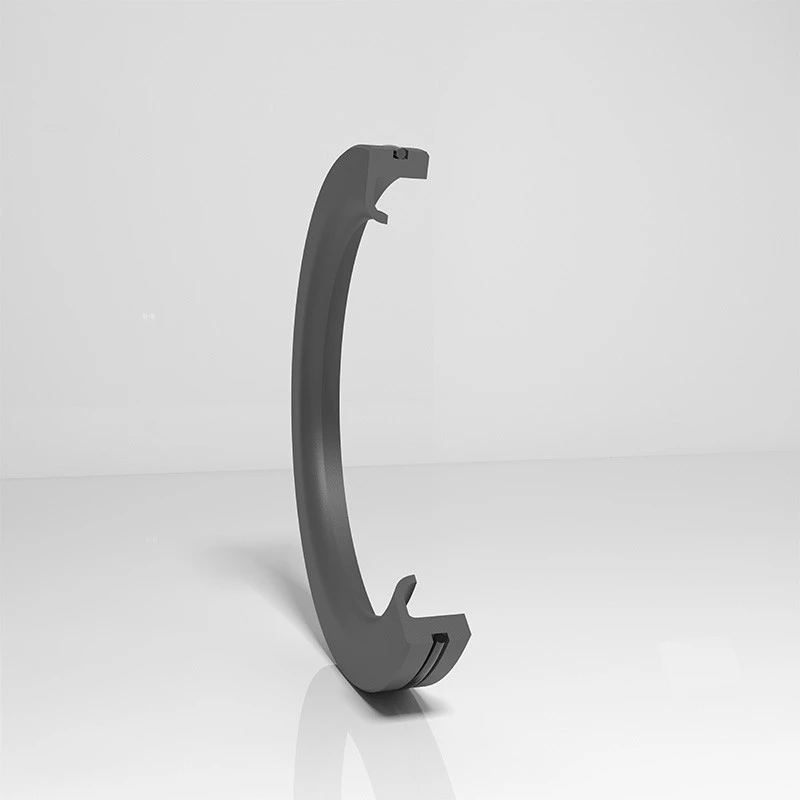

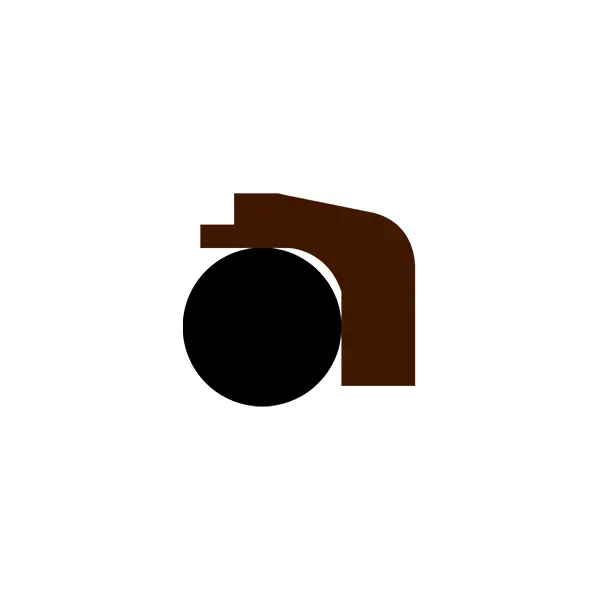

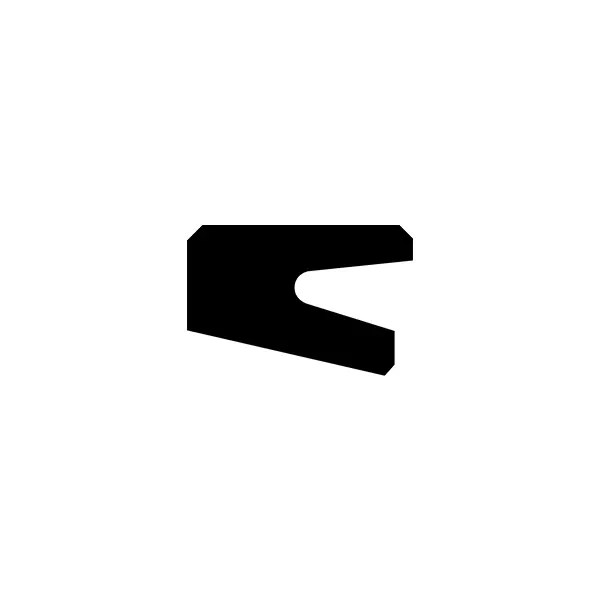

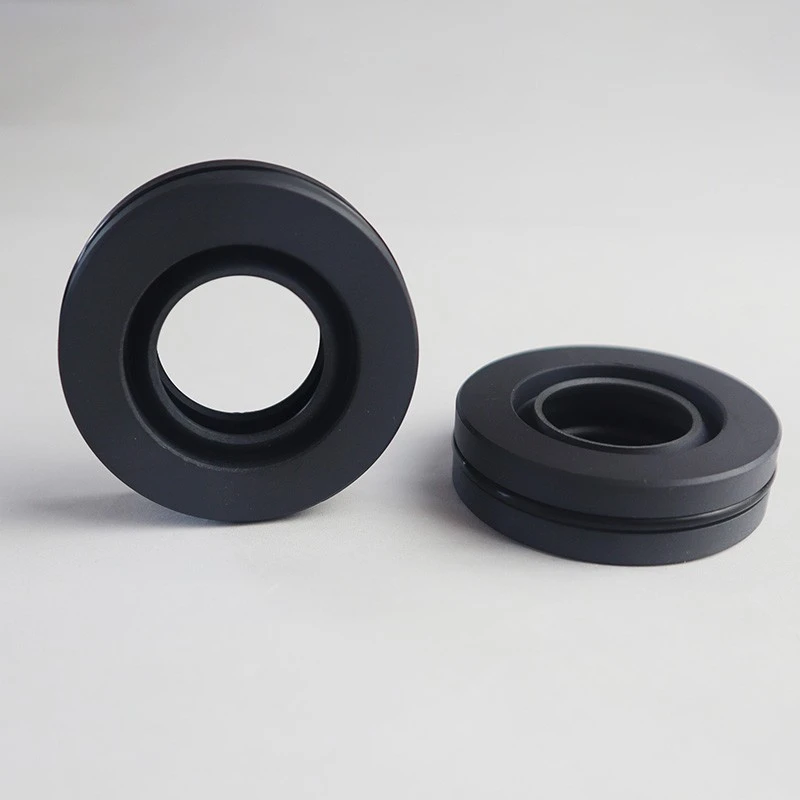

Az RC2065 sorozat egyirányú nyomástömítést biztosít a forgó tengelyekhez, egyszerű szerkezetű és egyszerű telepítéssel. Az anyagok lehetnek nitril gumi (NBR) vagy fluorubber (FKM).

A Ruichen Seal különféle tömítései a magas élettartam, az alacsony súrlódás, a kiváló tömítés és a kompakt szerkezet jellemzői. Ezeket széles körben használják hidraulikus rendszerekben, pneumatikus berendezésekben, víznyomás-berendezésekben, nagynyomású forgó gépekben és ipari berendezésekben stb.

Termékjellemzők és alkalmazások:

Termékjellemzők:

Hosszú élettartam: Kiváló minőségű anyagok és szerkezeti tervezés kiterjeszti az élettartamot.

Alacsony súrlódás: A PTFE és a PU anyagok csökkentik a futó ellenállást és javítják a hatékonyságot.

Jó tömítés: A speciális ajak- és olajtároló tartály kialakítása biztosítja a kiváló tömítést.

Kompakt szerkezet: Kis űrtervezés, alkalmas különféle telepítési környezetekhez.

Széles körben alkalmazható: Hidraulikus, pneumatikus, víznyomás és nagy nyomás, nagy sebesség, alacsony sebesség és egyéb munkakörülményekhez alkalmas.

Alkalmazási területek:

Hidraulikus rendszer, pneumatikus berendezések, víznyomás -berendezések.

Nagynyomású forgó gépek, alacsony sebességű, nehéz terhelésű berendezések.

Ipari berendezések, mérnöki gépek, gépjárművek és repülőgépek és egyéb területek.

Anyagválasztás:

1. A megfelelő O-gyűrűs anyag kiválasztható: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.

2. lezáró gyűrű anyag: Standard anyag PTFE4, egyéb opcionális anyagok PTFE1, PTFE2, PTFE3, PTFE5.

RCX18 Anyag: HPU.

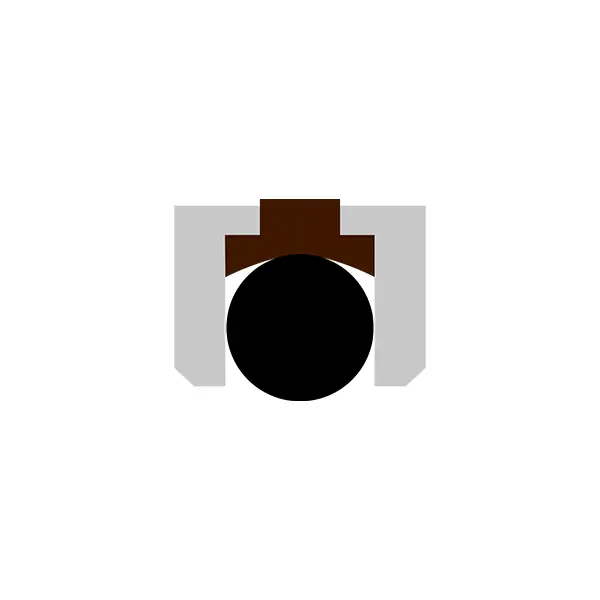

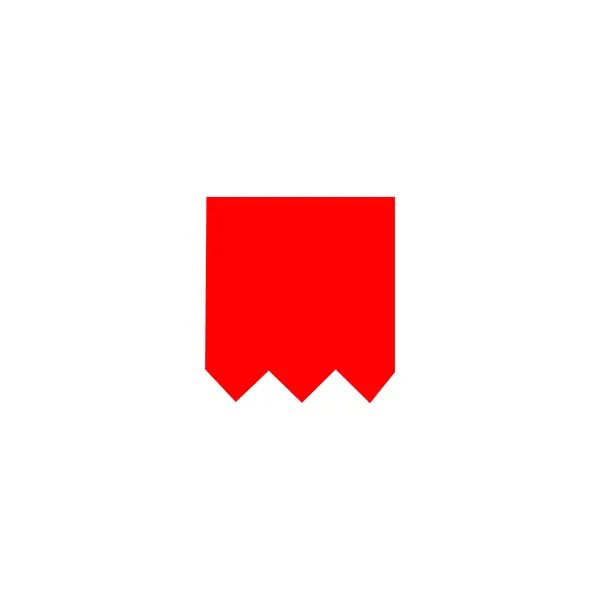

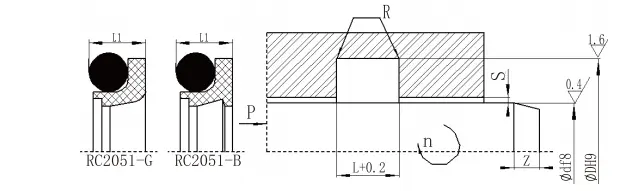

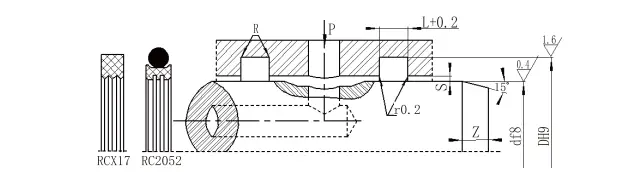

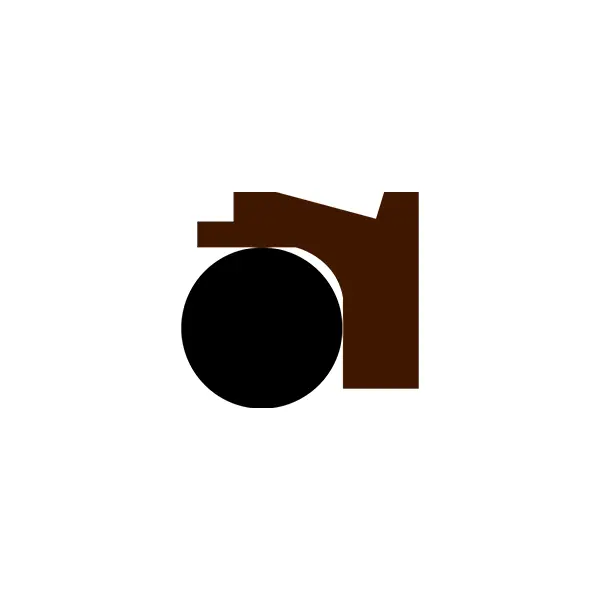

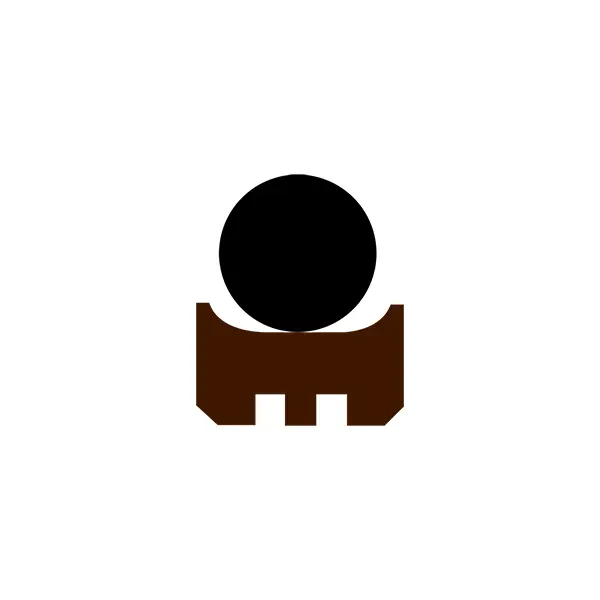

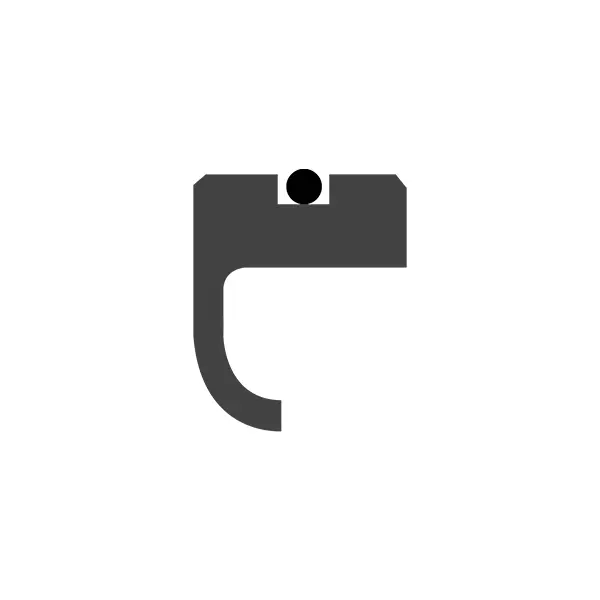

Strukturális diagram

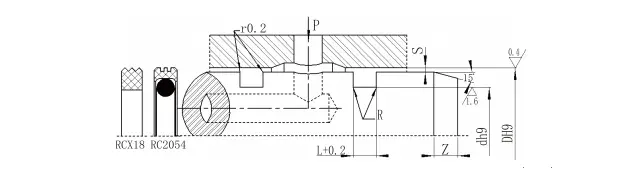

RC2052-80X91X4.2-PTFE3-RO1 Model-DXDXL-Material Code Modell RCX17-80x91x4.2-HPU modell-DXDXL-Material kód

RC2054-80x69x4.2-PTFE3-RO1 Model-D Model-D*D*D*L-Material Code Model RCX18-80x69x4.2-hpu modell-d*d*l-anyagi kód

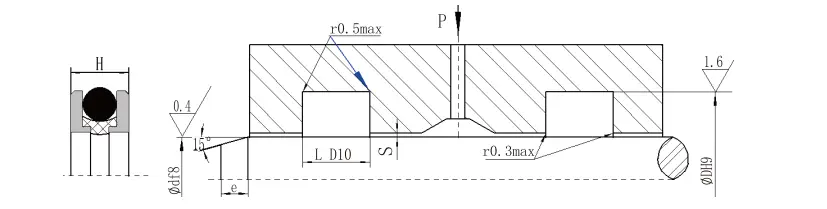

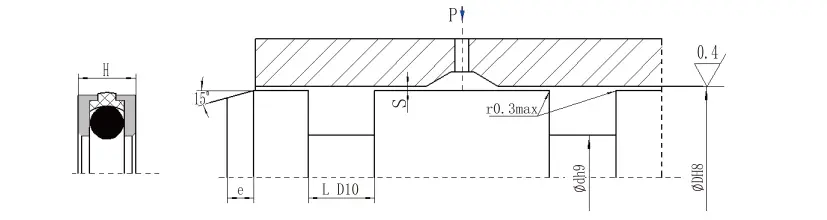

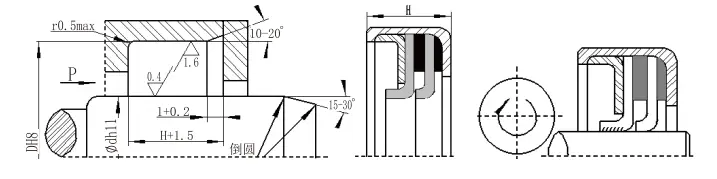

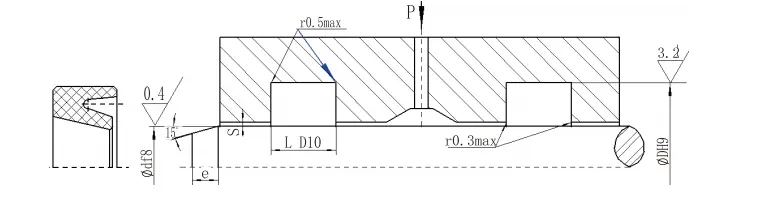

RDI telepítési méretei

DF8	DH9	L d10	H	Rés
DF8	DH9	L d10	H	0-10MPA	10-36mPa
50-79	D+10	5	4.5	0.4-0.3	0,3-0,25
80-109	D+13.8	7.5	7	0,45-0,35	0,35-0.3
110-299	d+20	10	9.5	0,55-0,45	0,45-0,35
300-600	D+24	13	12.5	0,6-0,55	0,55-0,45
> 600	Kérjük, olvassa el a cégünket

Chamfer hossza

Rúd átmérő tartománya	Chamfer hossza E≥
50-56	6
57-100	7
101-290	10
291-600	15

RDA Telepítési méretek

DH8	DH9	L d10	H	Rés
DH8	DH9	L d10	H	0-10MPA	10-36mPa
50-124	D-16	8	7.5	0,45-0,35	0,35-0.3
125-199	D-20	10	9.5	0,55-0,45	0,45-0,35
200-600	D-26	13	12.5	0,6-0,55	0,55-0,45

Chamfer hossza

Rúd átmérő tartománya	Chamfer hossza E≥
50-95	7
96-190	10
191-300	12
301-600	15

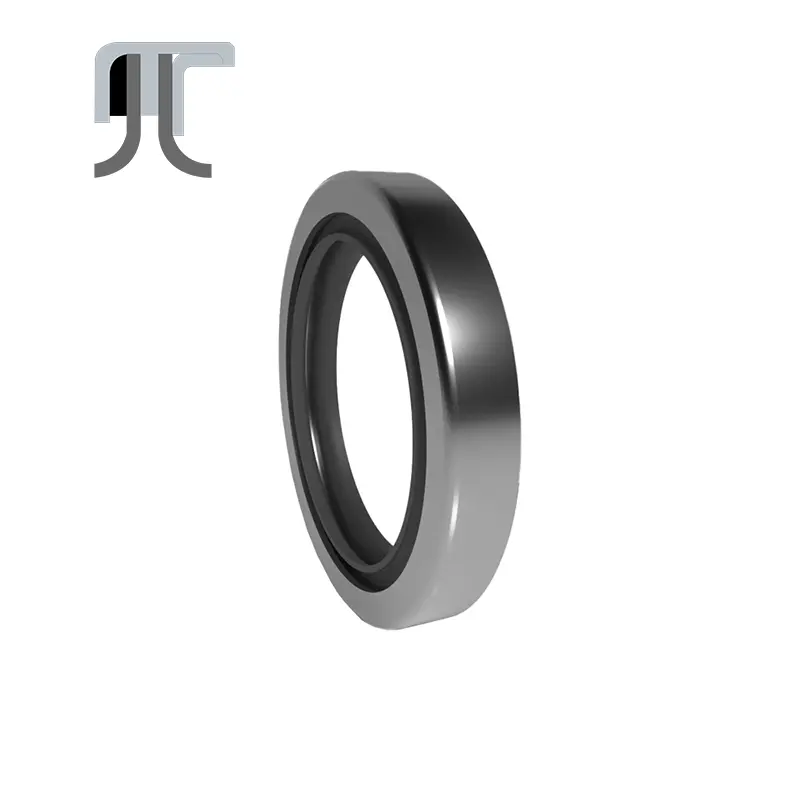

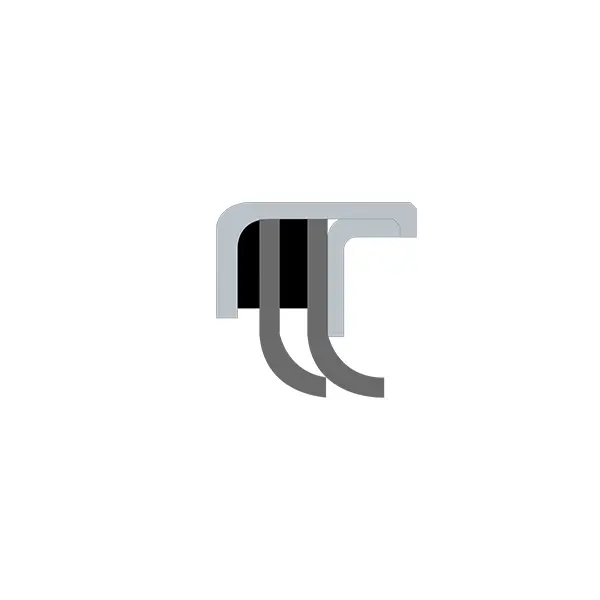

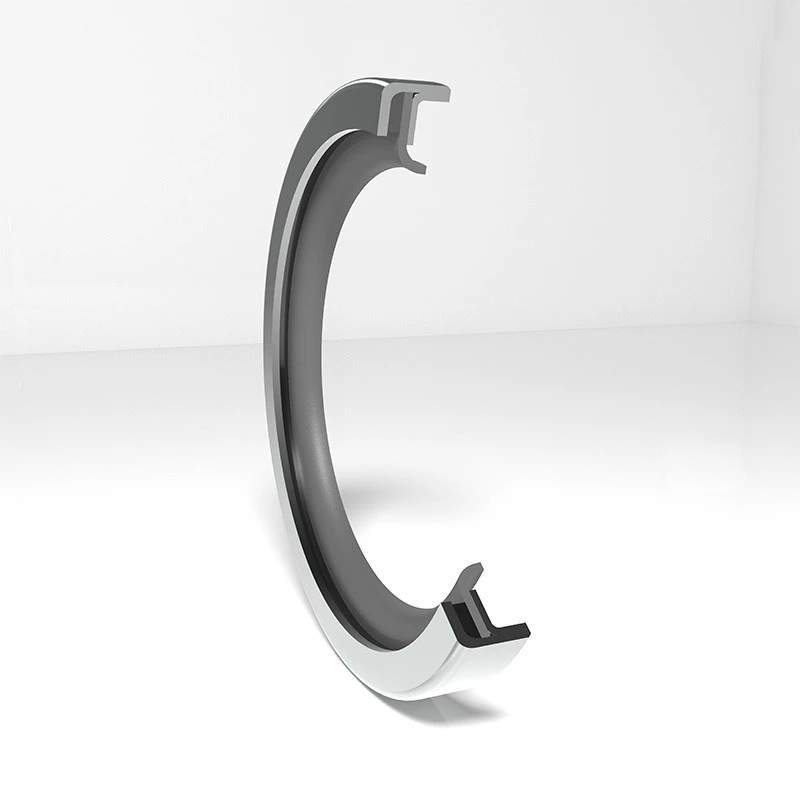

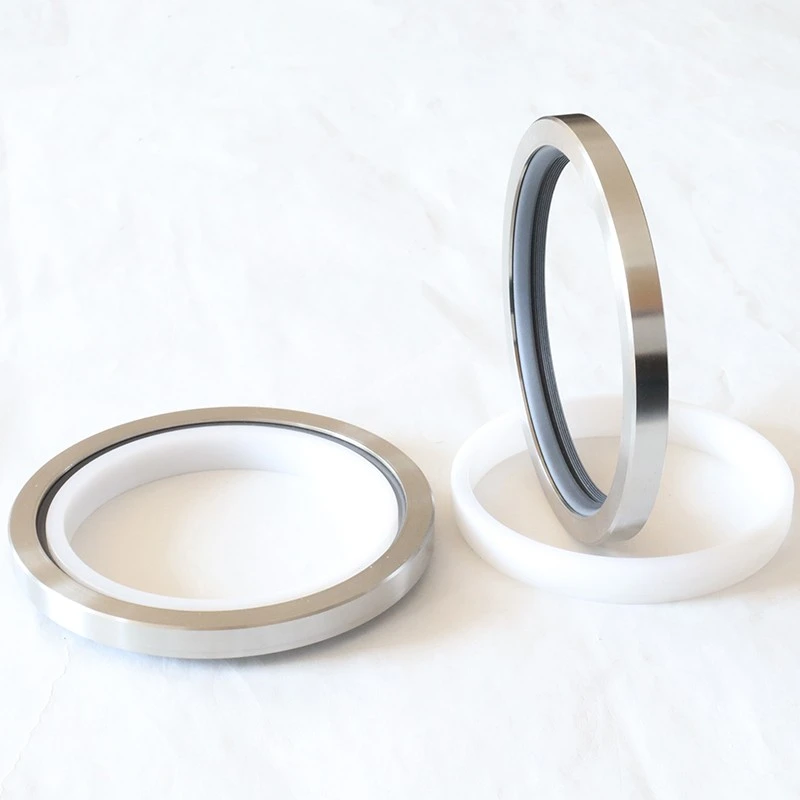

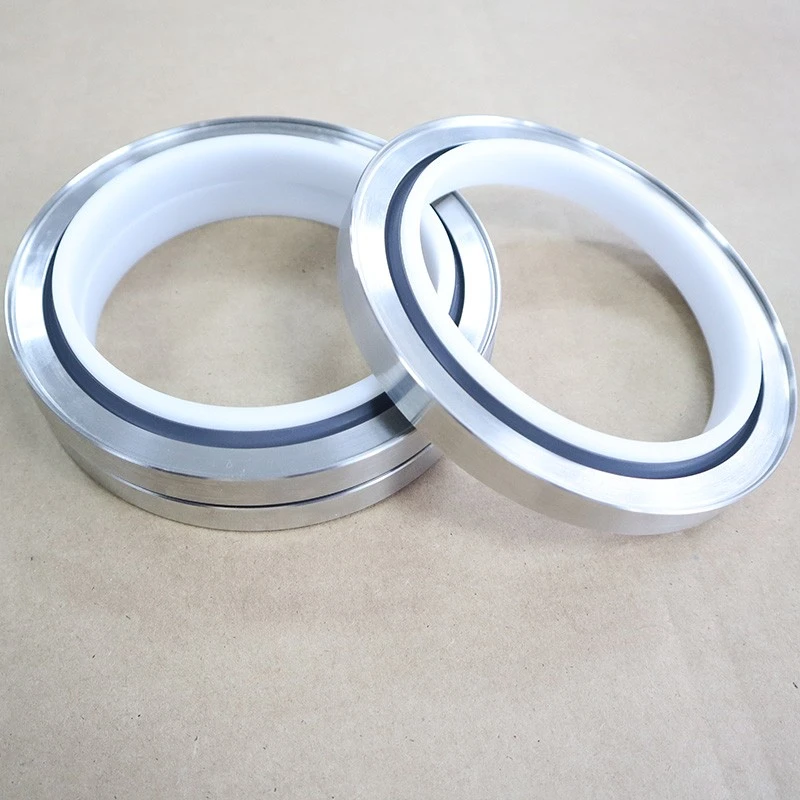

RCS típusú PT Fe Power olajtömítés (PTFE olajtömítés)

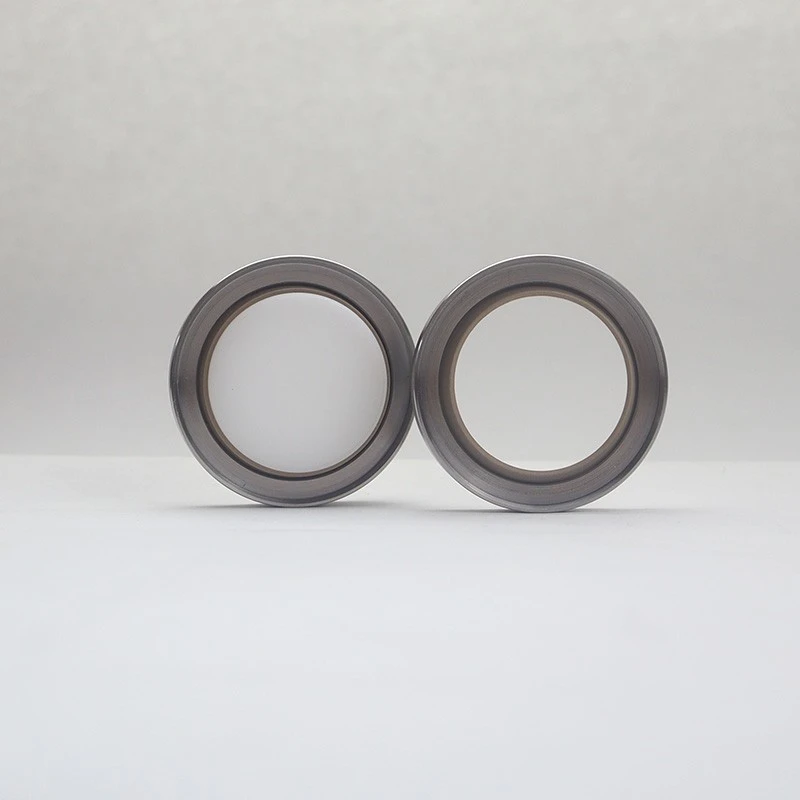

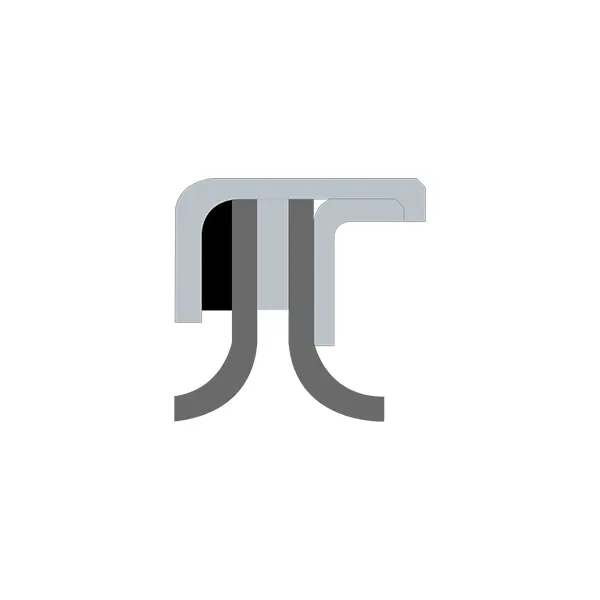

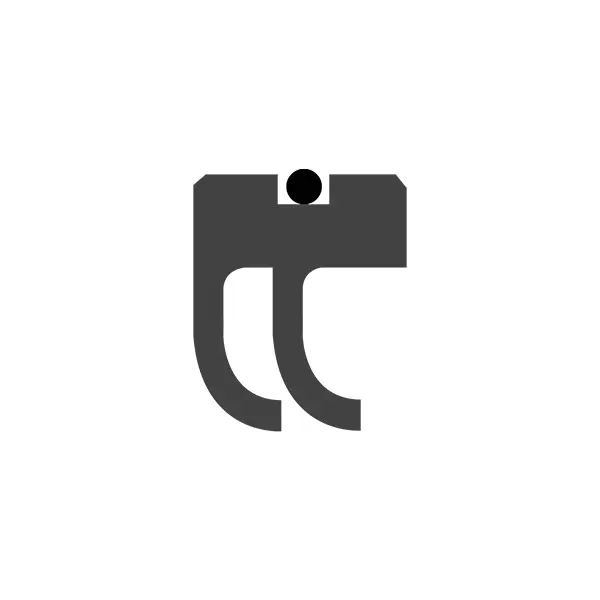

RC2057 típusú teljes Pt Fe olajtömítés

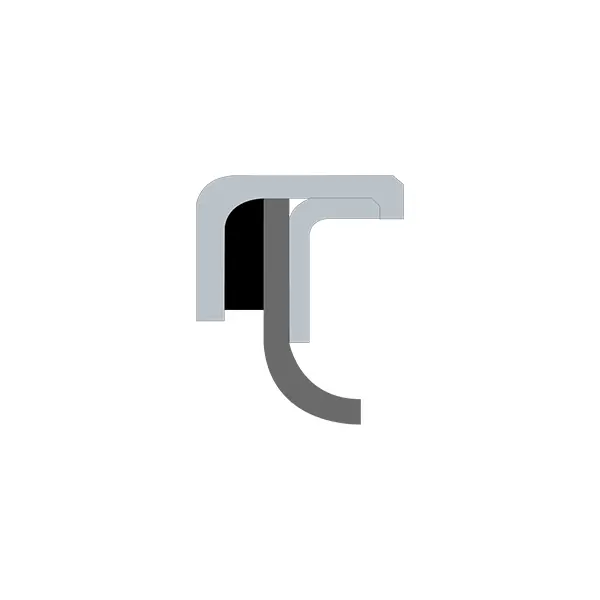

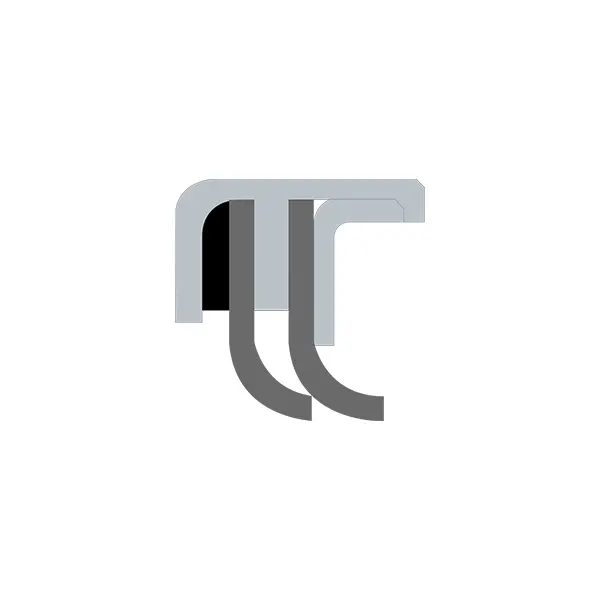

Az RCS típusú PTFE Power olajtömítés fémkeretből, PTFE tömítő ajakból és belső statikus tömítésből áll. Ez egy típusú, B típusú, C típusra, D típusra stb. Jellemzők:

1. Kémiai korrózióállóság

2. Széles hőmérsékleti tartomány

3. Alacsony kenéshez és olajmentes kenéshez alkalmas

4. alacsony súrlódás a minimális energiafogyasztás elérése érdekében

5. nagy vonalú sebességre alkalmas

6. Nincs ragasztás, alacsony az indulással szembeni ellenállás a hosszú távú leállítás után

7. A nem megkeményedett forgó tengelyekhez alkalmas (a PTFE ajak ésszerű választéka)

8. nagyobb nyomással rendelkező alkalmakra alkalmas

Ⅰ. Jellemző alkalmazások:

Rotációs kompresszorok, csavarkompresszorok, sebességváltó/sebességváltók, fúvók, motorok, szerszámgép szivattyúk, hidraulikus motorok, centrifugák stb.

Ⅱ. A párzási felületek keménységi követelményei

Ajánlott keménység: HRC ≥ 58. A szükséges keménység sok tényezővel függ össze. A lágy forgó tengelyek alacsony nyomású és alacsony sebességű helyzetekben is alkalmazhatók. A PTFE6 ajaklemezek ajánlottak a lágy fémekhez.

Ⅲ. A párzási felületek minőségi követelményei

RA = 0,2-0,63 A rz = 1-3um rmax = 1-4um

Keresztmetszeti alak	Modell	Nyomás (MPA)	Hőmérséklet (℃)	Sebesség (M/S)	Közepes
	RCS-A	0.5	-35 ~+200	40	Olaj, gáz, víz stb.
	RCS-B	2	-35 ~+200	20	Olaj, gáz, víz stb.
	RCS-C	1	-35 ~+200	20	Olaj, gáz, víz stb.
	RCS-D	2	-35 ~+200	20	Olaj, gáz, víz stb.
	RC2057-A	0.5	-35 ~+200	30	Szinte az összes média
	RC2057-B	2	-35 ~+200	20	Szinte az összes média

Ⅳ. Folyékony teljesítmény spirális áramlási minta:

Az RCS-D típus spirális áramlási mintázatú ajaklemezt fogad el a tömítési képesség javítása érdekében. A forgó tengelyt csak egy irányban hagyjuk forogni.

RC20658 Telepítési méretek

Modell	DF8	DH9	L d10	Sósax
RC2065a	400-3000	D+16.8	15.1	1.2
RC2065	400-3000	D+17.5	15.1	1.2
> 3000	Kérjük, olvassa el a cégünket

Chamfer hossza

Rúd átmérő tartománya	Chamfer hossza E≥
400-1000	15
1001-2000	20
2001-3000	25

Műszaki adatok és dimenziók:

D f8 Standard RC2051	D f8 Könnyű terhelés RC2051-q	D f8 Nehéz teher RC2051-Z	D H9	L^+0.2	L1	RMAX	S_{maximumimumimumimumimum}			Z_{miniszterelnökiszterelnökiszterelnök}	d₀
D f8 Standard RC2051	D f8 Könnyű terhelés RC2051-q	D f8 Nehéz teher RC2051-Z	D H9	L^+0.2	L1	RMAX	<10mpa	<20mpa	<40mpa	Z_{miniszterelnökiszterelnökiszterelnök}	d₀
--	5 ~ 15.9	--	D+4.5	3. 1	2.8	0.3	0.3	0.2	0. 15	3	1.8
5 ~ 15.9	16 ~ 38.9	--	D+6.3	4.0	3.7	0.4	0.4	0.25	0. 15	4	2.65
16 ~ 38.9	39 ~ 107.9	5 ~ 15.9	D+8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39 ~ 107.9	108 ~ 670.9	16 ~ 38.9	D+11.7	7.6	7. 1	0.5	0.5	0.3	0.2	7	5.30
108 ~ 670.9	671 ～ 999	39 ~ 107.9	D+15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671 ～ 999	1000 ~ 1599	108 ~ 670.9	D+19.4	12. 1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000 ~ 1599	≥1600	671 ～ 999	D +22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	--	1000 ~ 1599	D+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0

Megjegyzés: 1. A tengely átmérőjének ≤30 mm esetén ajánlott nyitott horony használatát. A könnyű terhelés típus könnyebben telepíthető zárt horonyba.

2. Javasoljuk, hogy a forgó tengely felületi keménysége HRC> 58.

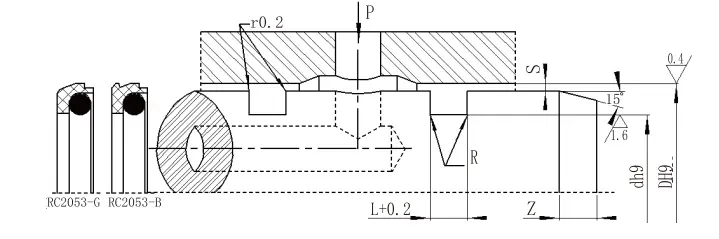

RC2053

Rekesznyílás D H9	Horony átmérőjű D H9	Horony szélessége L+0,2	Pecsétmagasság L1	Lekerekített sarok RMAX	Sugárirányú távolság s			Kamer Zminiszterelnök	O-gyűrűs huzal átmérőjű d0
Rekesznyílás D H9	Horony átmérőjű D H9	Horony szélessége L+0,2	Pecsétmagasság L1	Lekerekített sarok RMAX	<10mpa	<20mpa	<40mpa	Kamer Zminiszterelnök	O-gyűrűs huzal átmérőjű d0
8 ~ 12	D-4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
13 ~ 24	D-6.3	4	3.7	0.4	0.4	0.25	0.15	4	2.65
25 ~ 51	D-8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
52 ~ 127	D-11,7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
128 ~ 500	D-155.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
501 ~ 1600	D-199.4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.6

Megjegyzés: 1. A tengely átmérőjének ≤ 30 mm -re a nyitott horony ajánlott.

RC2052

Tengely átmérője D f8	Horony átmérőjű D H9	Horony szélessége L^+0.2	Sugárirányú távolság s_{maximumimumimumimumimum}		Lekerekített sarok R -tól_{maximumimumimumimumimum}	Kamer Z_{miniszterelnökiszterelnökiszterelnök}
Tengely átmérője D f8	Horony átmérőjű D H9	Horony szélessége L^+0.2	0 ~ 10MPa	10 ~ 20mpa	Lekerekített sarok R -tól_{maximumimumimumimumimum}	Kamer Z_{miniszterelnökiszterelnökiszterelnök}
6 ~ 18	D+4.9	2.2	0.15	0.1	0.4	2
19 ~ 37	D+7.5	3.2	0.2	0.15	0.6	3
38 ~ 199	D+11.0	4.2	0.25	0.2	1.0	4
200 ~ 255	D+15.5	6.3	0.3	0.25	1.3	5
256 ~ 649	D+21.0	8.1	0.3	0.25	1.8	7
650 ~ 1500	D+28.0	9.5	0.45	0.3	2.0	8

Megjegyzés: 1. A tengely átmérőjének ≤ 30 mm -re a nyitott horony ajánlott.

2. A 30 MPa -os nyomásnál a Seal gyökér területe H8/F8 toleranciát használ.

RC2054

Rekesznyílás D H9	Horony átmérőjű D H9	Horony szélessége L^+0.2	Sugárirányú távolság s_{maximumimumimumimumimum}		Lekerekített sarok R -tól_{maximumimumimumimumimum}	Kamer Z_{miniszterelnökiszterelnökiszterelnök}
Rekesznyílás D H9	Horony átmérőjű D H9	Horony szélessége L^+0.2	0 ~ 10MPa	10 ~ 20mpa	Lekerekített sarok R -tól_{maximumimumimumimumimum}	Kamer Z_{miniszterelnökiszterelnökiszterelnök}
8 ~ 39	D-4.9	2.2	0.15	0.1	0.4	2
40 ~ 79	D-7.5	3.2	0.2	0.15	0.6	3
80 ~ 132	D-11.0	4.2	0.25	0.2	1.0	4
133 ~ 329	D-155.5	6.3	0.3	0.25	1.3	5
330 ~ 669	D-21.0	8.1	0.3	0.25	1.8	7
670 ~ 1500	D-28.0	9.5	0.45	0.3	2.0	8

A nagynyomású forgó tömítések alkalmazandó munkakörülményei:

Profil	Modell	Nyomás (MPA)	Hőmérséklet (℃)	Referencia sebesség (M/S)	Referencia PV érték MPA.M/S	Média
	RC2051-B	≤70 (szabvány)	-35 ~+100 (az O-gyűrű NBR illesztése)	<2	≤5	Hidraulikus olaj, emulzió, víz, gáz stb. Hidraulikus olaj, emulzió, víz, gáz stb.
	RC2051-B	≤30 (nagy sebesség)	-20 ~+200 (az O-gyűrű FKM illesztése)	<6	≤5
	RC051-G	≤70 (szabvány)	-35 ~+100 (az O-gyűrű NBR illesztése)	<2	≤5	Hidraulikus olaj, emulzió, víz, gáz stb. Hidraulikus olaj, emulzió, víz, gáz stb.
	RC051-G	≤30 (nagy sebesség)	-20 ~+200 (az O-gyűrű FKM illesztése)	<6	≤5
	RC2053-B	≤70 (szabvány)	-35 ~+100 (az O-gyűrű NBR illesztése)	<2	≤5	Hidraulikus olaj, emulzió, víz, gáz stb. Hidraulikus olaj, emulzió, víz, gáz stb.
	RC2053-B	≤30 (nagy sebesség)	-20 ~+200 (az O-gyűrű FKM illesztése)	<6	≤5
	RC2053-G	≤70 (szabvány)	-35 ~+100 (az O-gyűrű NBR illesztése)	<2	≤5	Hidraulikus olaj, emulzió, víz, gáz stb. Hidraulikus olaj, emulzió, víz, gáz stb.
	RC2053-G	≤30 (nagy sebesség)	-20 ~+200 (az O-gyűrű FKM illesztése)	<6	≤5
	RC2052	≤40	-35 ~+100 (az O-gyűrű NBR illesztése)	≤2	≤2,5	Hidraulikus olaj, emulzió, víz, gáz stb. Hidraulikus olaj, emulzió, víz, gáz stb.
	RC2052	≤40	-20 ~+200 (az O-gyűrű FKM illesztése)	≤2	≤2,5
	RCX17	≤20	-35 ~+100	≤0,5	-	Hidraulikus olaj, emulzió, víz, gáz stb.
	RC2054	≤40	-35 ~+100 (az O-gyűrű NBR illesztése)	≤2	-	Hidraulikus olaj, emulzió, víz, gáz stb. Hidraulikus olaj, emulzió, víz, gáz stb.
	RC2054	≤40	-20 ~+200 (az O-gyűrű FKM illesztése)	≤2	-
	RCX18	≤20	-35 ~+100	≤0,5	-	Hidraulikus olaj, emulzió, víz, gáz stb.
	RDI	<36	-35 ~+100	<0,5	-	Hidraulikus olaj, emulzió, víz, gáz stb.
	RDA	<36	-35 ~+100	<0,5	-	Hidraulikus olaj, emulzió, víz, gáz stb.
	RCS-A	0.5	-35 ~+200	40	≤6	Olaj, víz, gáz, stb.
	RCS-B	2	-35 ~+200	20	≤1	Olaj, víz, gáz, stb.
	RCS-C	1	-35 ~+200	20	≤6	Olaj, víz, gáz, stb.
	RCS-D	2	-35 ~+100	20	≤6	Olaj, víz, gáz, stb.
	RC2057-A	0.5	-35 ~+200	30	≤6	Szinte az összes média
	RC2057-B	2	-35 ~+200	20	≤6	Szinte az összes média
	RC2065	1	-35 ~+200	6	≤1	Hidraulikus olaj, emulzió, víz, zsír stb.
