Cement iszap forgó tömítései

A Ruichen-tömítések által elindított cement iszap forgó tömítései két specifikus modellt tartalmaznak, az RC2061 és az RC2062, amelyeket kifejezetten a hidraulikus viszonzás és a forgó mozgás egyirányú tömítésére terveztek. Hosszú élettartamuk, alacsony súrlódásuk, kiváló tömítés és kompakt szerkezetük van, és még ellenséges közegekben, például a cement -iszapban is képes fenntartani a kiváló tömítő hatást.

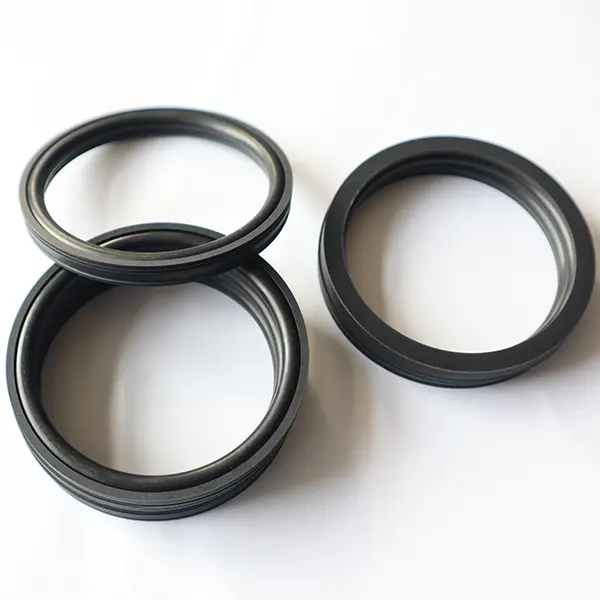

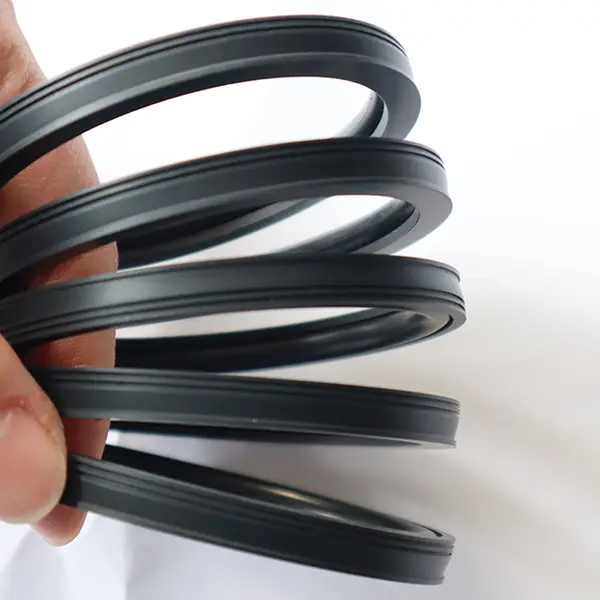

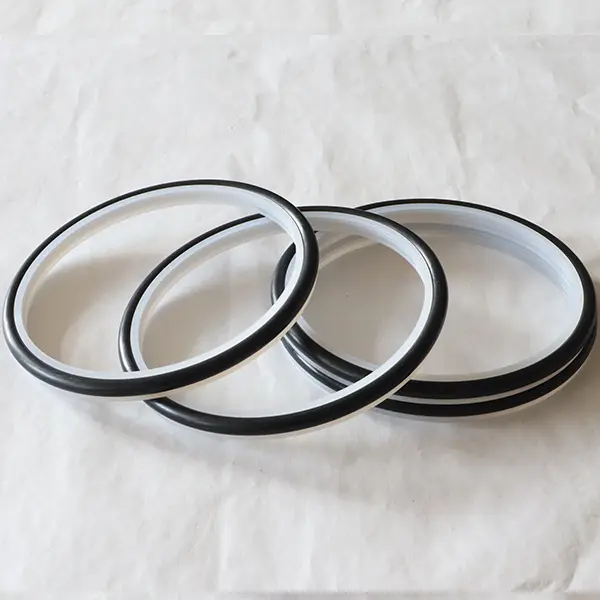

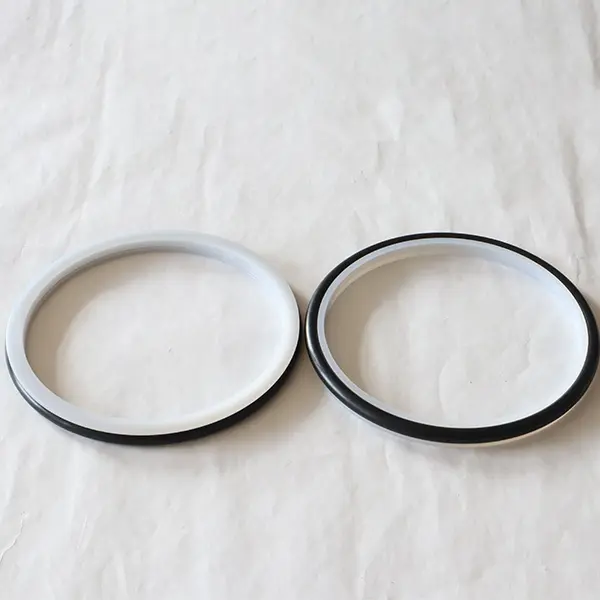

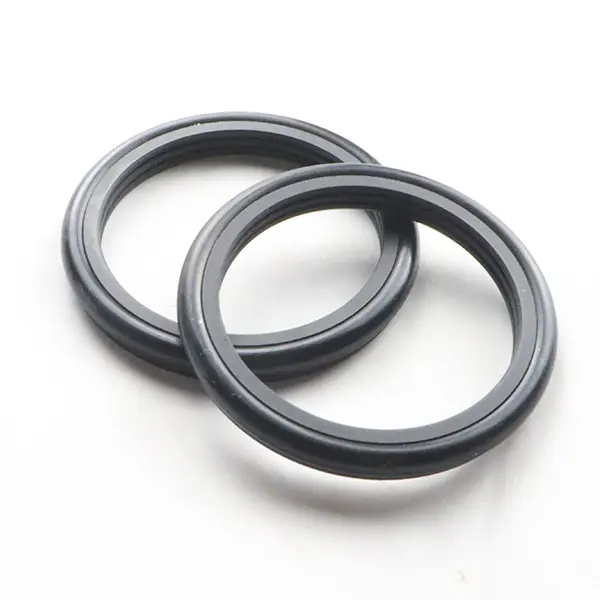

A Ruichen-tömítés forgó tömítései a cement iszapokhoz nagy teljesítményű műanyag, műanyag fogazott tömítésgyűrűkből és O alakú gumi gyűrűkből készülnek. Ezek olyan kemény munkakörülményekhez alkalmasak, mint a dugattyúszivattyúk, iszapszivattyúk, csavarfúrók, fúrótornyok, olajkutató berendezések és betonkeverő növények. Két modellre oszlanak: RC2061 és RC2062.

Mind az RC2061, mind az RC2062 alkalmas a hidraulikus viszonzás és a forgó mozgások egyirányú tömítésére. A hosszú élet, az alacsony súrlódás, a jó tömítés, a kis szerkezeti tér és az egyszerű telepítés, a felhasználás és a karbantartás jellemzői. A speciális tömítési ajak- és vastagság optimalizálási kialakítás jó tömítés hatást gyakorol még rosszindulatú közegekben, például a cement iszapban. Ha az iszaphordozók tömítésére használják, javasoljuk a zsírkenést két (vagy több) pecsét között.


Termékjellemzők és alkalmazások:

Termékjellemzők:

Hosszú élettartam: A nagy funkcionális műszaki műanyagok és a gumi kombinációja, az erős tartósság.

Alacsony súrlódás: Az optimalizált formatervezés csökkenti a futó ellenállást és javítja a hatékonyságot.

Kiváló tömítés: Különleges tömítés ajak kialakítása, amely rosszindulatú közegekhez, például cement hígításhoz alkalmas.

Kompakt szerkezet: Kis űrtervezés, könnyű telepítés és karbantartás.

A kemény munkakörülményekre alkalmazható: olyan közegekre tervezték, mint a sár és a cement iszap, stabil teljesítményű.

Alkalmazási forgatókönyvek:

Olajkutató berendezések, például dugattyúszivattyúk, iszapszivattyúk, csavarfúrók, fúróberendezések stb.

Építőipari gépek és berendezések, például betonkeverő állomások.

Egyéb hidraulikus viszonzó és forgó tömítések, amelyek kopásállóságot és rosszindulatú táptalajokkal szembeni ellenállást igényelnek.

Műszaki előnyök:

Különleges ajkak és vastagság optimalizálási kialakítása a szélsőséges munkakörülményekhez való alkalmazkodáshoz.

Könnyű telepítés, alacsony karbantartási költségek és hosszú élettartam.

A nagy kopás és a magas szennyeződésű kemény környezetre alkalmazható.

Használati javaslatok:

A sárhordozókhoz történő felhasználás esetén ajánlott két (vagy annál több) pecsét között kenni és kenni a pecsét élettartamát.

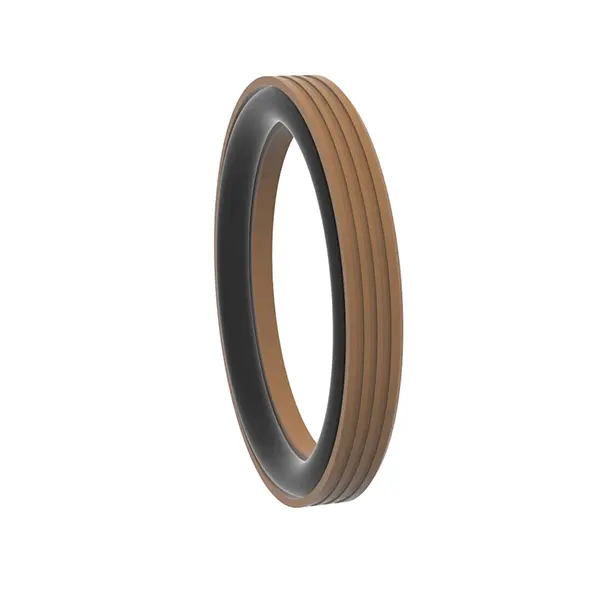

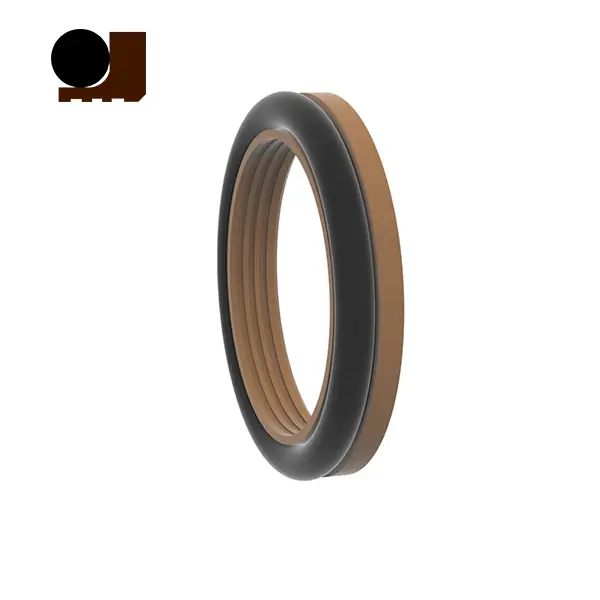

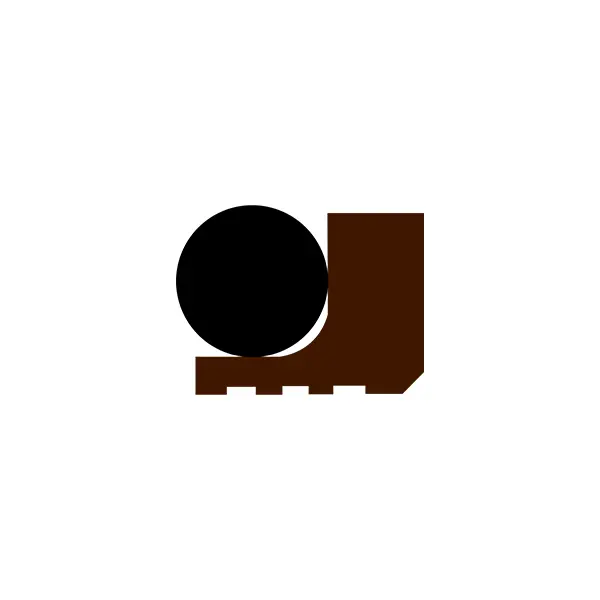

RC2061

Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)

Nyomás (MPA) Hőmérséklet (℃) Sebesség (M/S) Közepes
Viszonzó mozgás Rotációs mozgás
≤100 -35 ~+100 (az O-gyűrű NBR illesztése) ≤6 ≤2 Hidraulikus olaj, emulzió, víz, sár, nyersolaj stb.
-20 ~+200 (az O-gyűrű FKM illesztése)

Anyagválasztás

1. A megfelelő O-gyűrűs anyagok kiválaszthatók: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.

2. Zsákó gyűrű anyag: Standard anyag PTFE4, egyéb opcionális anyagok PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, stb.


Rendelési példa

RC2061-80 rendelési modell*91,7*7,6-PTFE4-R01 Modelltengely átmérője*Groove átmérő*Groove szélesség-anyag kód

Specifikációk (bármilyen méret a paramétertartományon belül elérhető)

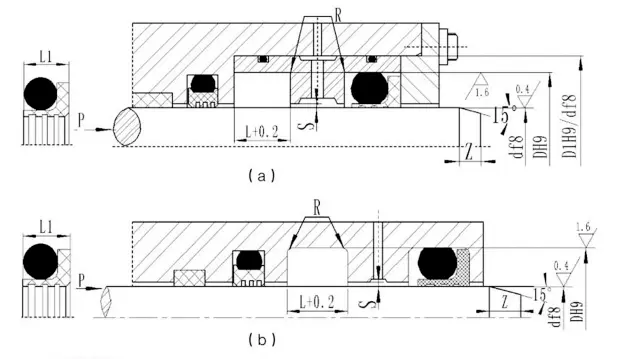

Tengely átmérője Standard D f8 RC2061 Tengely átmérője Nehéz típusú D f8 RC2061-Z Horony átmérőjű D H9 Horony szélessége L+0.2 Tömítés szélessége L1 Kerek sarok RMAX Sugárirányú távolság Kamer Zminiszterelnök O-gyűrűs huzal átmérőjű
<10mpa <20mpa <40mpa
5 ~ 15.9 - D+6.3 4.0 3.65 0.4 0.4 0.25 0.15 4 2.65
16 ~ 38.9 5 ~ 15.9 D+8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
39 ~ 107.9 16 ~ 38.9 D+11.7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
108 ~ 670. 39 ~ 107.9 D+15.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
671 ~ 1600 108 ~ 670.9 D+19.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Megjegyzés: 1. A tengely átmérőjének ≤30 mm -re nyitott horony ajánlott.

2. A forgó tömítésnél a forgó tengely felületi keménységét javasoljuk HRC ≥58.

3. A 30mPa -nál nagyobb nyomás esetén a H8/F8 ajánlott az extrudálási réshez.

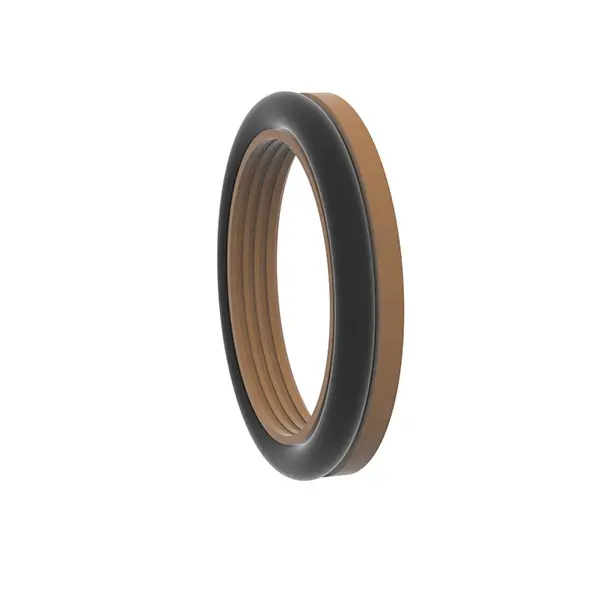

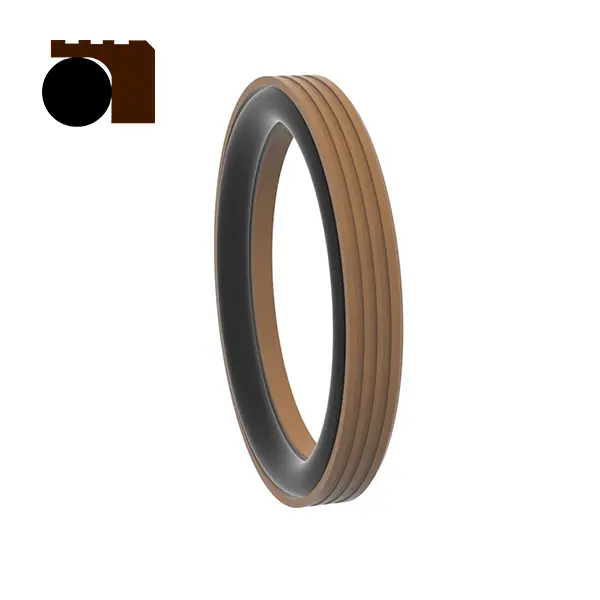

RC2062 Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)

Nyomás (MPA) Hőmérséklet (℃) Sebesség (M/S) Közepes
Viszonzó mozgás Rotációs mozgás
≤100 -35 ~+100 (az O-gyűrű NBR illesztése) ≤6 ≤2 Hidraulikus olaj, emulzió, víz, sár, nyersolaj stb.
-20 ~+200 (az O-gyűrű FKM illesztése)

Anyagválasztás

1. A megfelelő O-gyűrűs anyagok kiválaszthatók: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.

2. Zsákó gyűrű anyag: Standard anyag PTFE4, egyéb opcionális anyagok PTFE2/PTFE3/PTFE5/UPE/PK1/PK2, stb.

Rendelési példa

RC2062-80 rendelési modell*68,3*7,6-PTFE4-R01 Modellhenger átmérője*Groove átmérő*Groove szélesség-anyagi kód

Specifikációk (bármilyen méret a paramétertartományon belül elérhető)

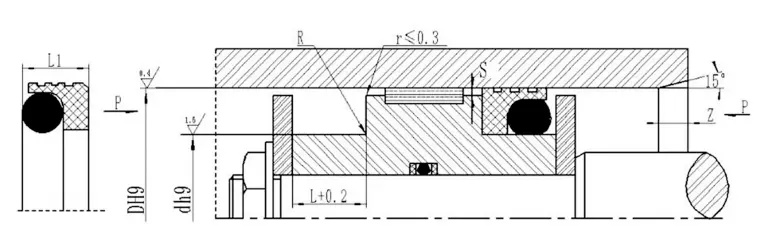

Rekesznyílás Szabványtípus D H9 RC2062 Rekesznyílás Nehéz típusú D H9 RC2062-Z Horony átmérőjű D H9 Horony szélessége L+0.2 Pecsét szélessége l1 Kerek sarkok rmaximum Sugárirányú távolság smaximum Kamer Zminiszterelnök O-gyűrűs huzal átmérőjű
<10mpa <20mpa <40mpa
8 ~ 12.9 - D-4.5 3.1 2.8 0.3 0.3 0.2 0.15 3 1.8
13 ~ 24,9 10 ~ 12.9 D-6.3 4 3.65 0.4 0.4 0.25 0.15 4 2.65
25 ~ 51.9 13 ~ 24,9 D-8.2 5.2 4.55 0.4 0.4 0.25 0.2 5 3.55
52 ~ 127.9 25 ~ 51.9 D-11,7 7.6 6.80 0.5 0.5 0.3 0.2 7 5.30
128 ~ 500.9 52 ~ 127.9 D-155.5 9.6 8.50 0.6 0.6 0.35 0.25 8 7.00
501 ~ 1500 128 ~ 500.9 D-199.4 12.1 11.1 0.7 0.7 0.5 0.3 10 8.60

Megjegyzés: 1. A henger átmérőjének ≤ 30 mm esetén ajánlott nyitott horony használatát.

2. A 30mPa -nál nagyobb nyomás esetén a H8/F8 használata az extrudálási réshez.
