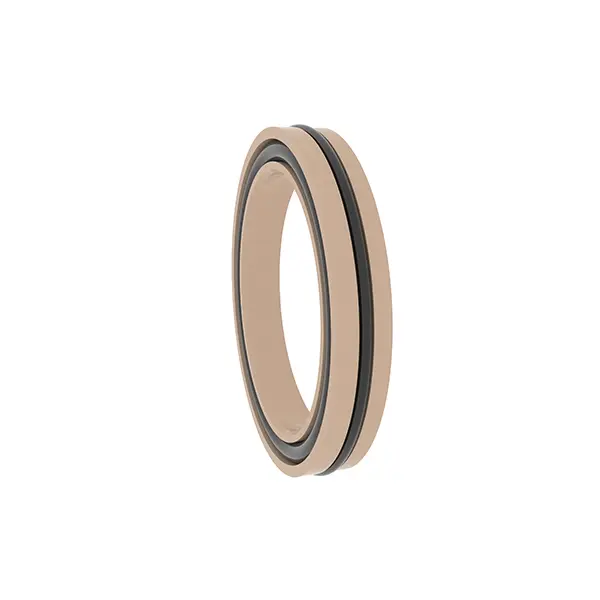

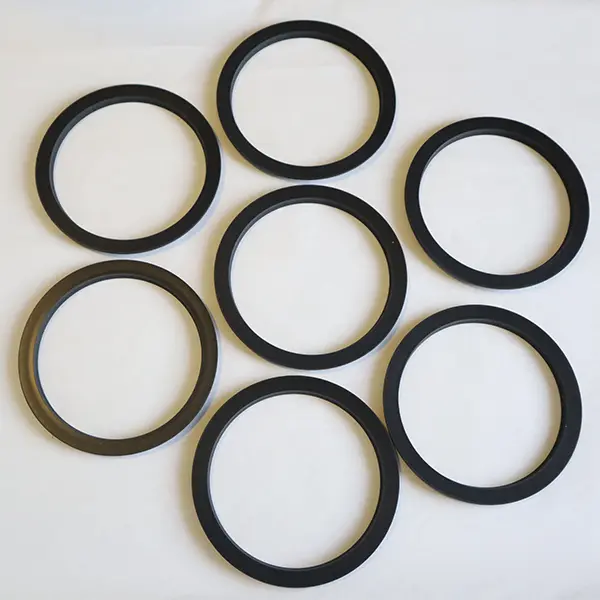

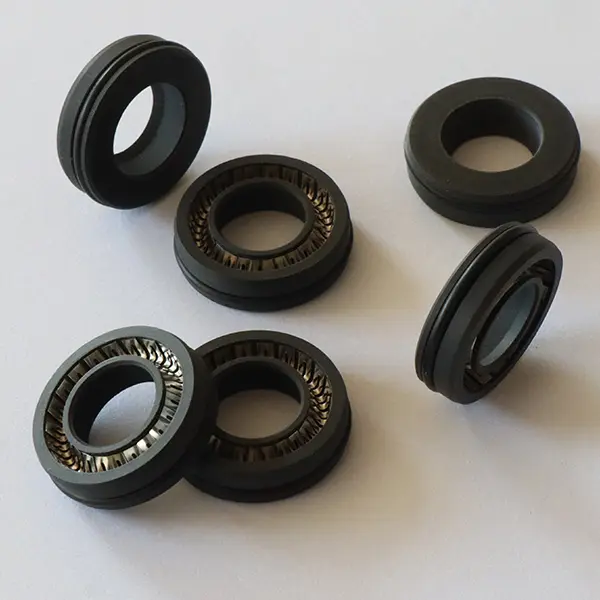

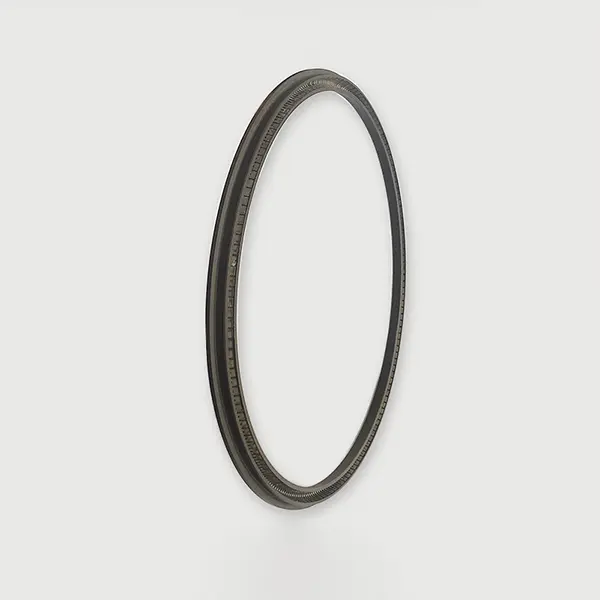

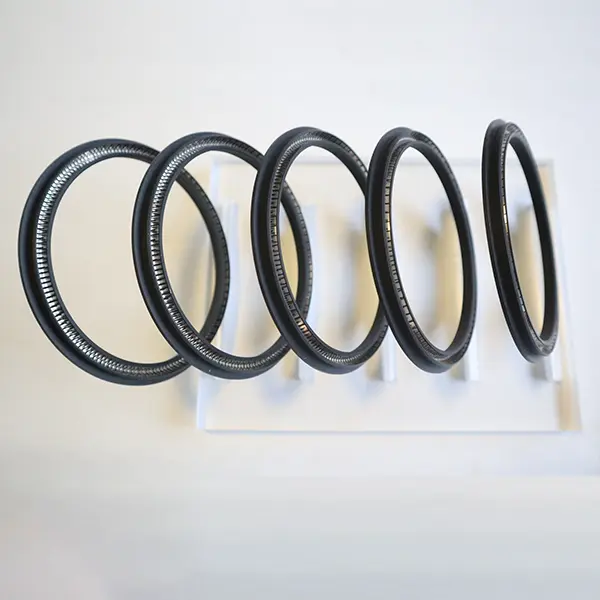

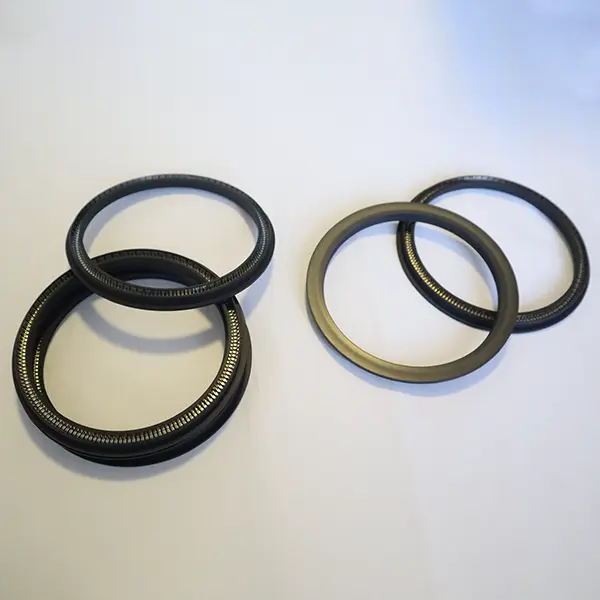

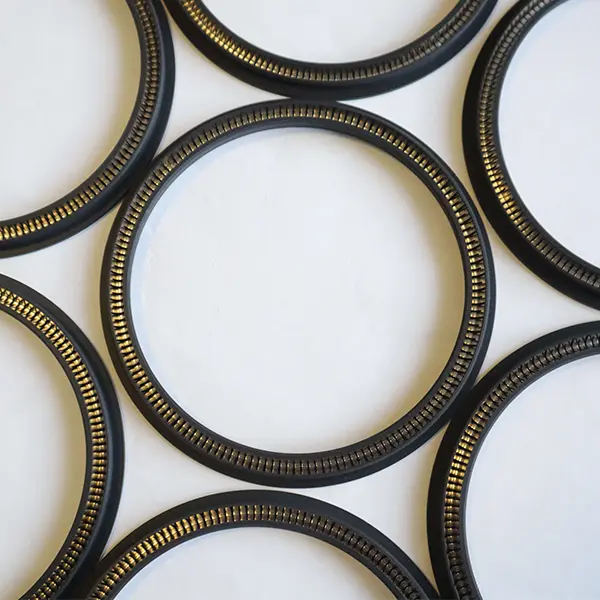

A rotációs rugó által táplált tömítések közül elsősorban két típus létezik: RC2055 és RC2056. A Ruichen Seals évek óta tanulmányozza a pecsét termékek fejlesztését és gyártását. Különböző helyzetek és különböző igények szerint tökéletesítették a részletesebb mintákat.

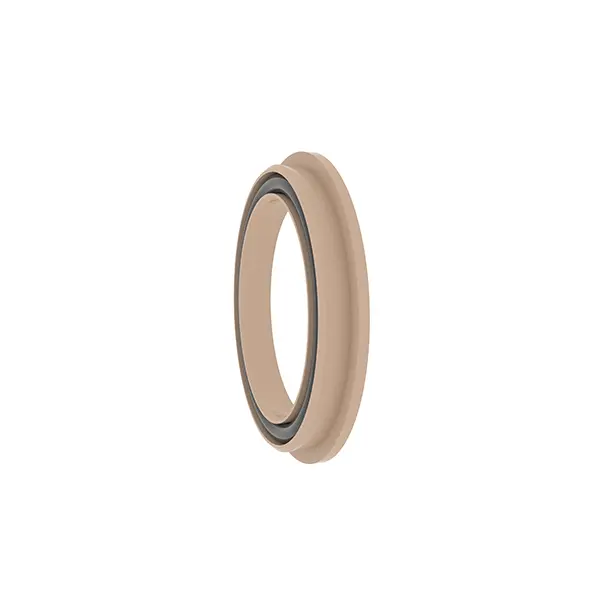

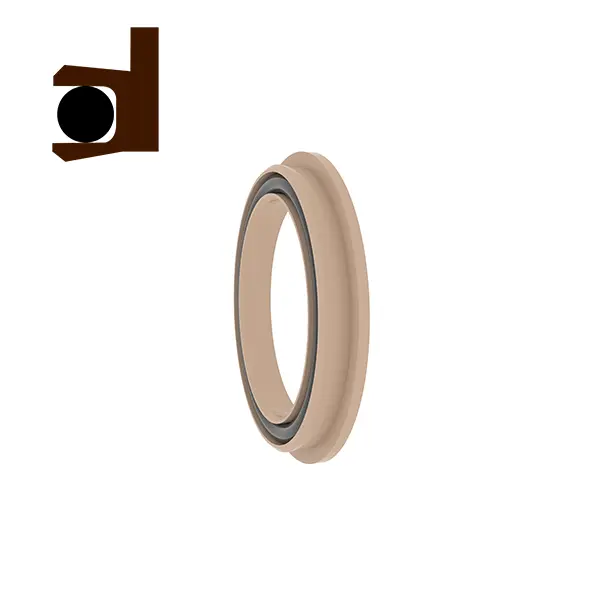

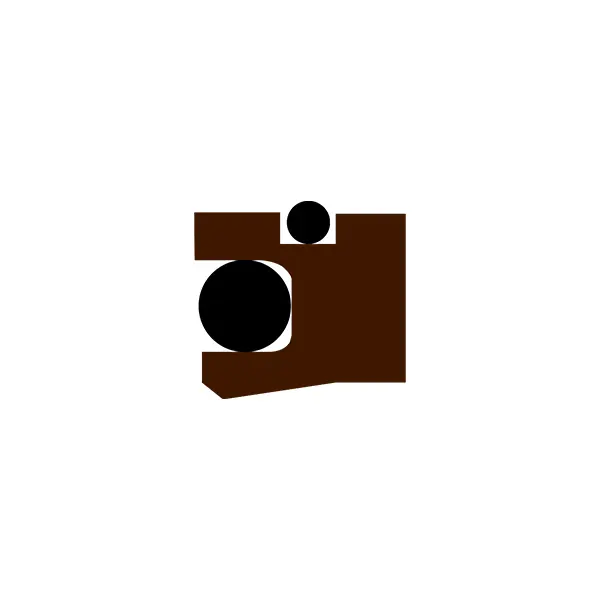

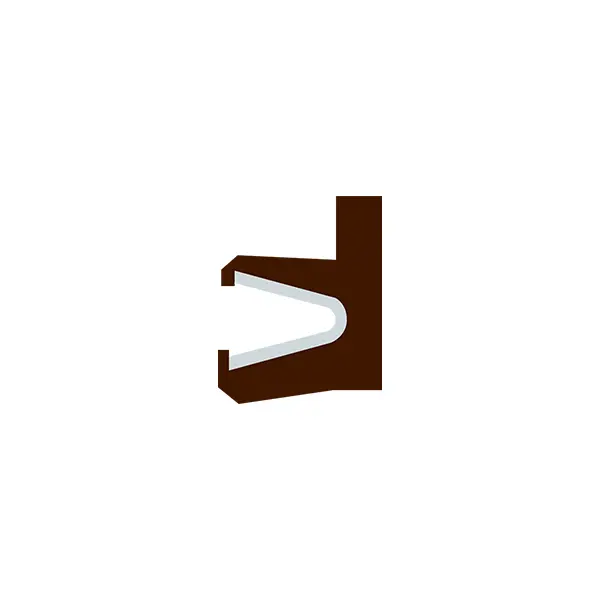

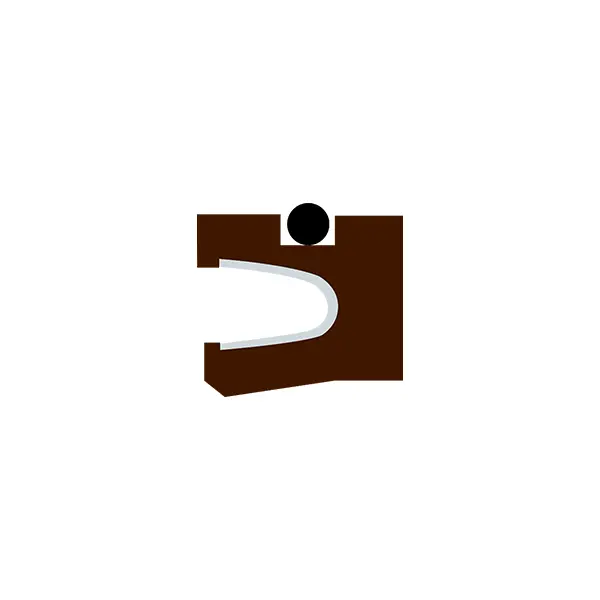

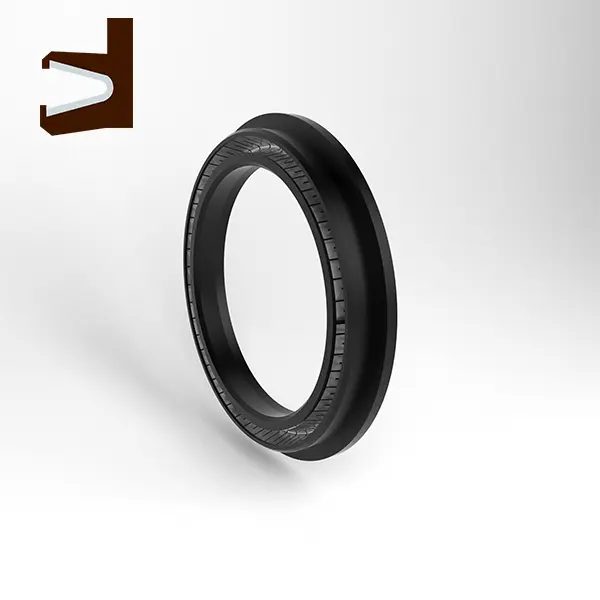

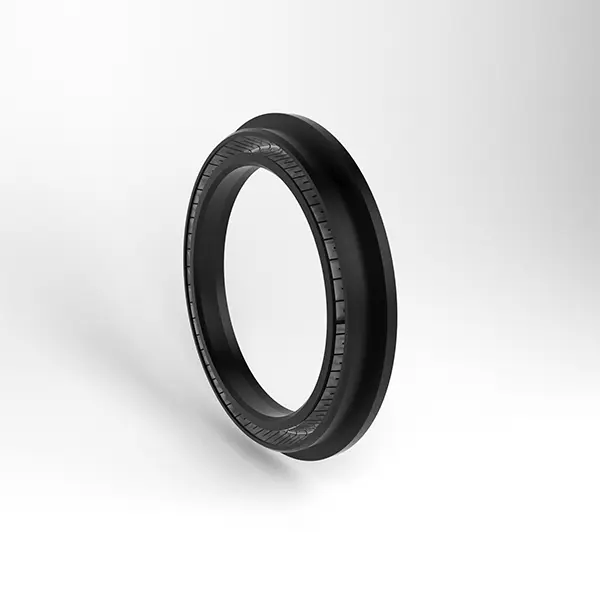

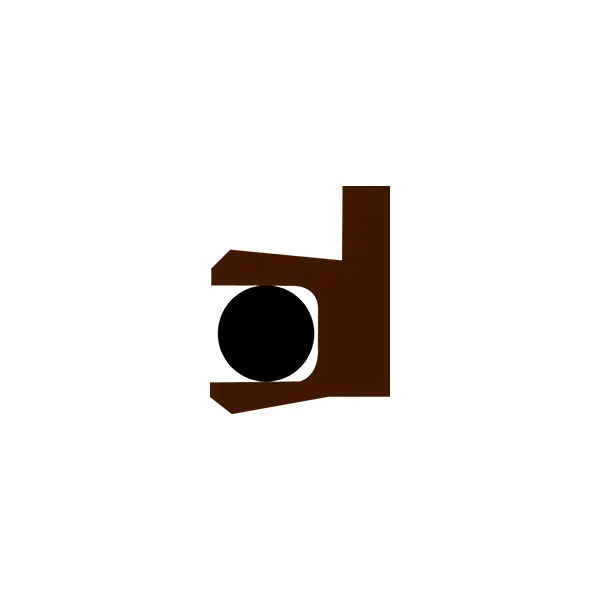

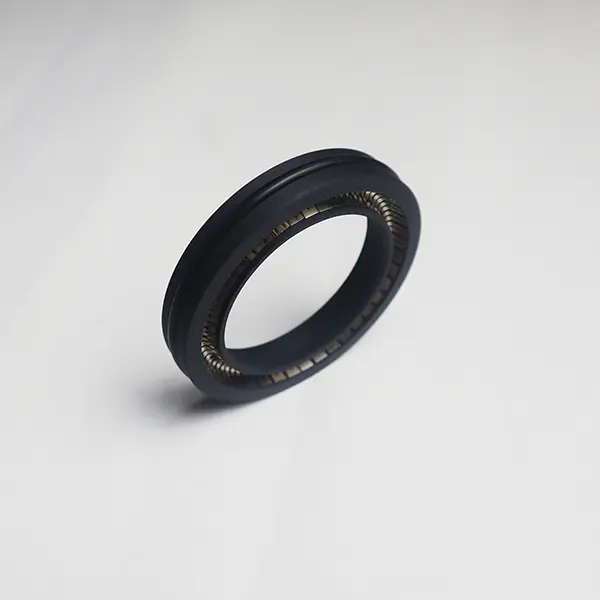

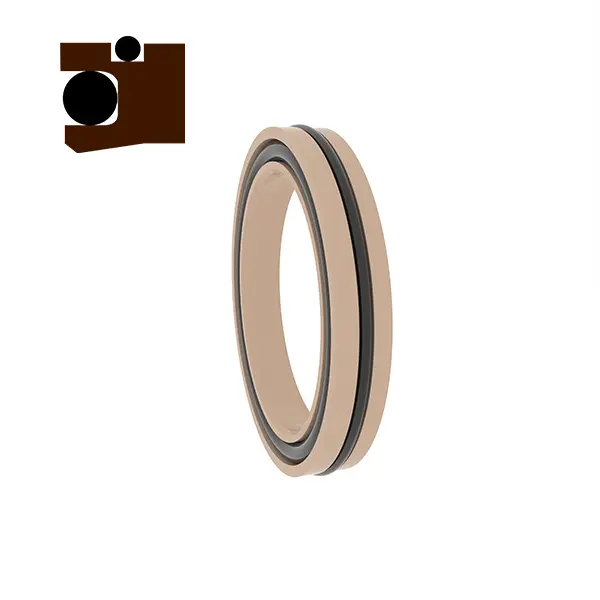

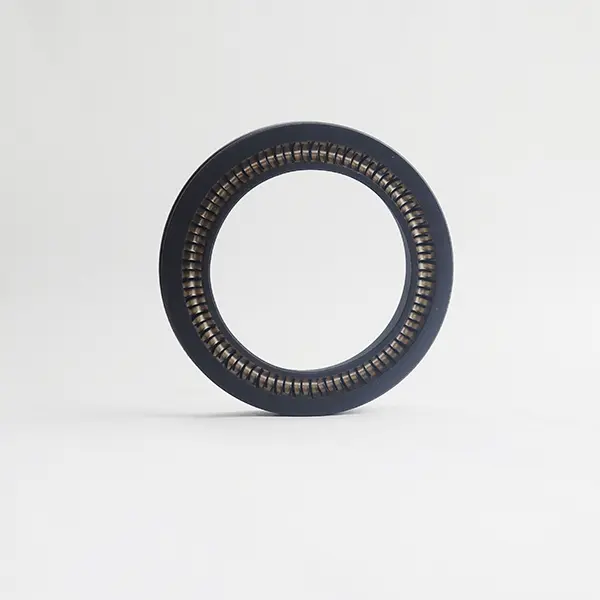

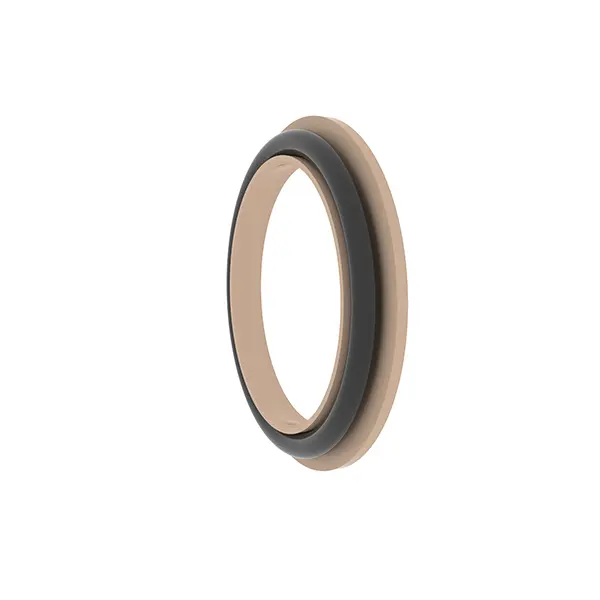

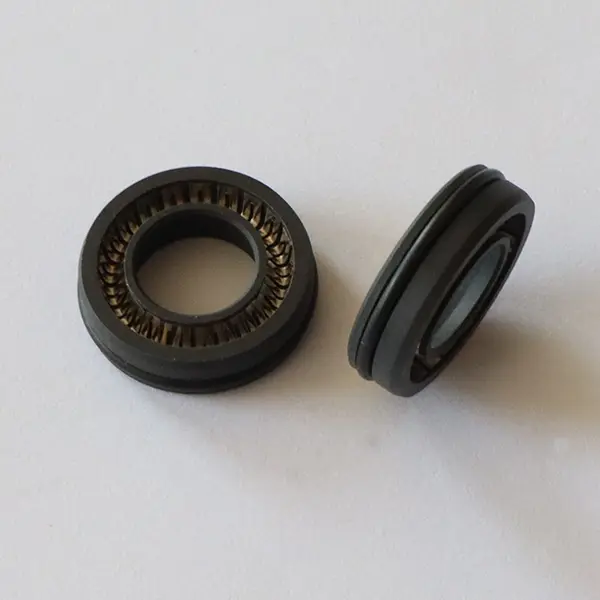

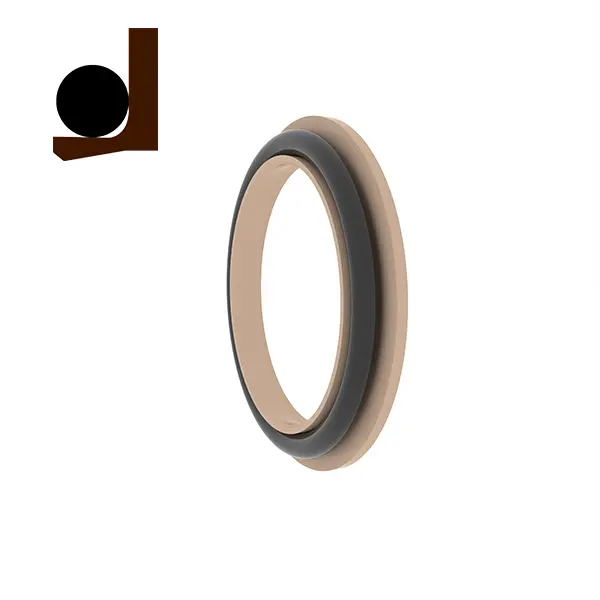

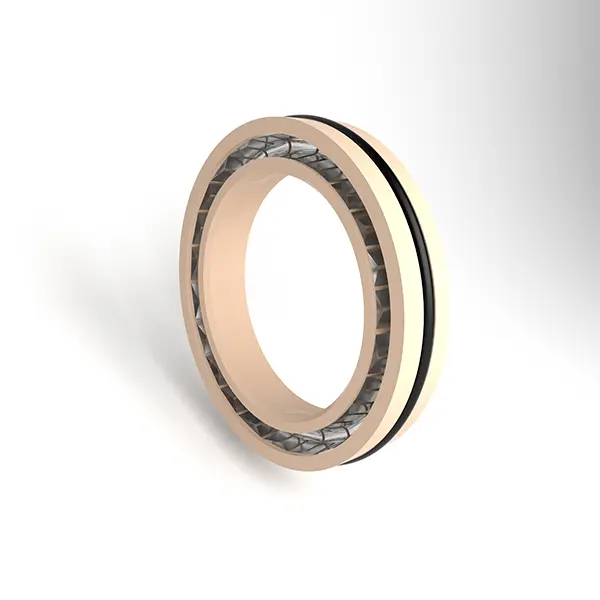

Az RC2055 egy forgó serpenyő-pecsét, az RC2055-B egy forgó fogazott tömítés, az RC2055-C pedig egy forgó Y alakú kombinált tömítés. A három barázdája felcserélhető. Nagyfunkciós tömítések, egyirányú nyomás, amelyet a forgó tengelyekre alkalmaznak. Közülük az RC2055 forgó serpenyő-tömítés rozsdamentes acélrugókból és nagy funkciós műanyagokból áll. Az RC2055-B és az RC2055-C használatakor ésszerűen ki kell választani a megfelelő elasztomer anyagokat.

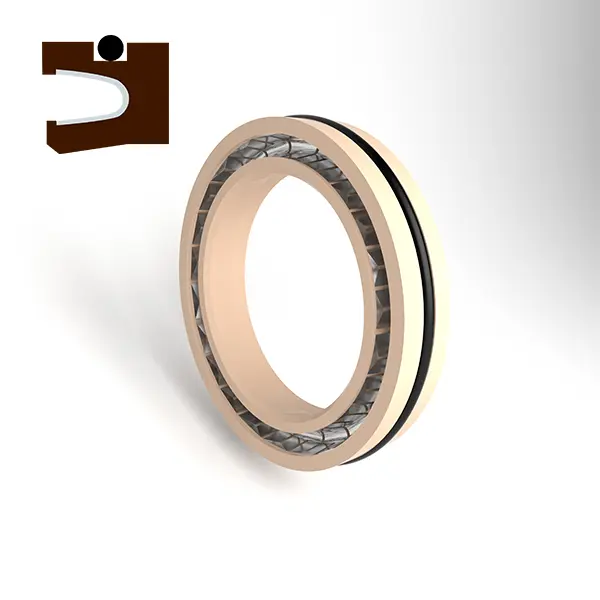

Az RC2056 egy forgó serpenyő-pecsét, az RC2056-B pedig egy forgó Y alakú kombinált tömítés. A hornyok is cserélhetők. A forgó tengelyeknél is felhasználható. Közülük az RC2056 forgó serpenyő-pecsét rozsdamentes acélrugókból és nagy funkcionális műanyagokból áll. Az RC2056-B használatakor, és ésszerűen ki kell választani a megfelelő elasztomer anyagokat.
Termékjellemzők és alkalmazások:
Termékjellemzők:
Nagy teljesítményű: A rozsdamentes acél rugók és a nagy funkcionális műanyagok kombinálódnak a kiváló tömítési teljesítmény és tartósság biztosítása érdekében.
Cserélhetőség: A sorozat termékeinek groove kialakítása megegyezik, amely lehetővé teszi a cserélhetőséget és a rugalmas alkalmazkodást a különböző munkakörülményekhez.
Széles körben alkalmazható: alkalmas a forgó tengelyek egyirányú nyomásértékára, hogy kielégítse a különféle ipari igényeket.
Opcionális elasztomerek: RC2055-B, RC2055-C és RC2056-B támogatja a megfelelő elasztomer anyagok kiválasztását a munkakörülmények szerint az alkalmazkodóképesség javítása érdekében.
Alkalmazási forgatókönyvek:
A forgó tengelyek egyirányú nyomásértékesítése ipari berendezésekhez, mérnöki gépekhez, hidraulikus rendszerekhez stb.
Olyan esetek, amikor nagy funkciós tömítésre van szükség, például petrolkémiai anyagok, energiakészülékek, nehéz gépek stb.
Műszaki előnyök:
A rozsdamentes acélrugók stabil sugárirányú erőt biztosítanak a hosszú távú tömítés hatásának biztosítása érdekében.
A nagy funkcionális műanyagok és az elasztomer anyagok kombinációja alkalmas nagy nyomás és nagy sebességű munkakörülményekhez.
A horony felcserélhető kialakítása egyszerűsíti a telepítést és a karbantartást, és csökkenti a használat költségeit.
Használati javaslatok:
Válassza ki a megfelelő tömítésmodellt és az elasztomer anyagot a konkrét munkakörülmények szerint.
Győződjön meg arról, hogy a horony tiszta -e a telepítés során, hogy elkerülje a pecsét károsodását.
RC2055
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomás (MPA) | Hőmérséklet (℃) | Sebesség (M/S) | Közepes | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | Szinte az összes folyadék- és gázközeg |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
Anyagválasztás
1. A megfelelő O-gyűrűs anyagok kiválaszthatók: RO1 nitril gumi (NBR), RO2 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb.
3. rozsdamentes acél rugó: V alakú rugó.
Rendelési példa
RC2055- 40-PTFE4+V tengely átmérőjű 40, tömítőgyűrű-anyag PTFE4, rozsdamentes acél rugó V alakú rugó
RC2055-B-40-PTFE4+R02 tengely átmérője 40, tömítőgyűrű-anyag PTFE4, az O-gyűrű illesztése fluorubber
RC2055-C-40-PTFE4+R02 tengely átmérője 40, a tömítőgyűrű-anyag PTFE4, az O-gyűrű illesztése fluorubber

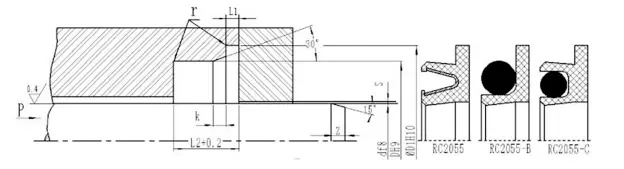

Specifikációs paraméter táblázat (az összes specifikáció a paramétertartományon belül elérhető)
| Rúd átmérő tartománya D f8 | Horony átmérőjű DH9 | Horony átmérője D1H10 | Szélmélység L1 | Horony szélessége L | Import Chamfer K | Sugárirányú távolság S max | Chamfer hossza | R -tól maximum | |
| 10mPa | 20mPa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0,85 -0,1 | 3.6 | 0.3 | 0.15 | 0.1 | ZMin = 0,8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1,35 -0,15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400,9 | D+10.5 | D+17.5 | 1,8 -0,2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2,8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
Megjegyzés: Javasoljuk, hogy a forgó tengely felületi keménységének HRC ≥ 58 legyen.

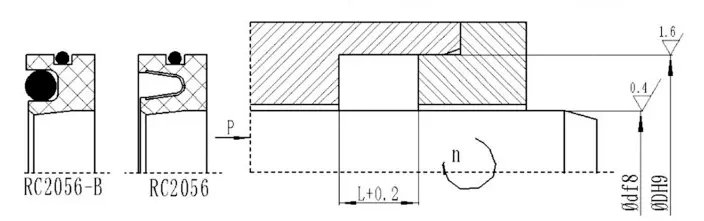

RC2056
Alkalmazható munkakörülmények (a határértékek nem jelenhetnek meg egyszerre)
| Nyomás (MPA) | Hőmérséklet (℃) | Sebesség (M/S) | Közepes | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | Szinte az összes folyadék- és gázközeg |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
Anyagválasztás
1. A megfelelő O-gyűrűs anyagok kiválaszthatók: RO1 nitril gumi (NBR), RO2 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2, stb. 3. rozsdamentes acél rugó: V alakú rugó.
Rendelési példa
RC2056-40*62*8-PTFE4+V D*D*L, a tömítőgyűrű anyag PTFE4, és a rozsdamentes acél rugó V alakú rugó. RC2056-B-40*62*8-PTFE4+R02 D*D*L, a tömítőgyűrű PTFE4, és a megfelelő O-gyűrű fluororubber.
