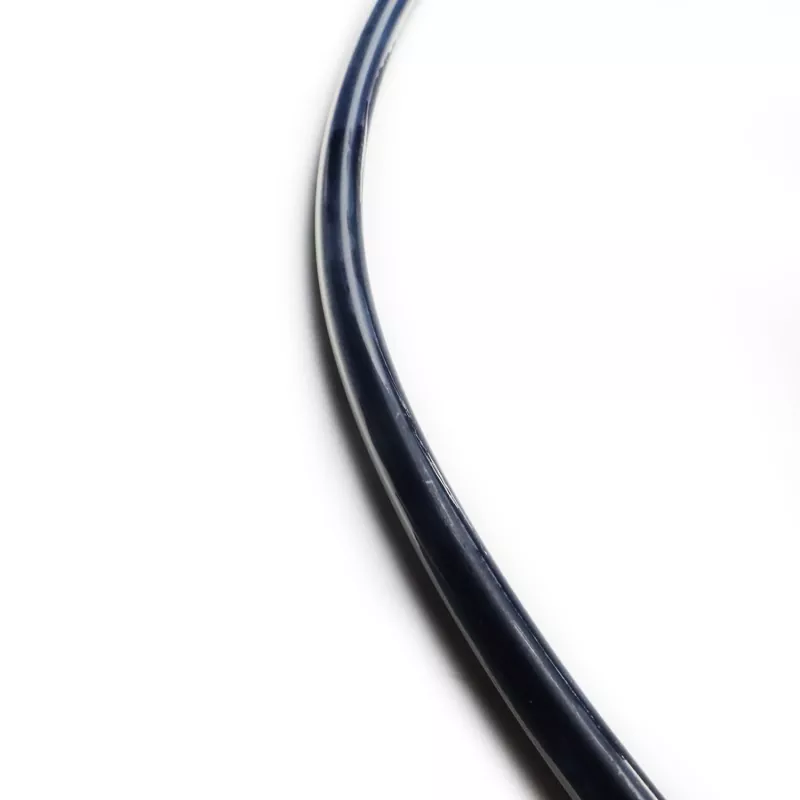

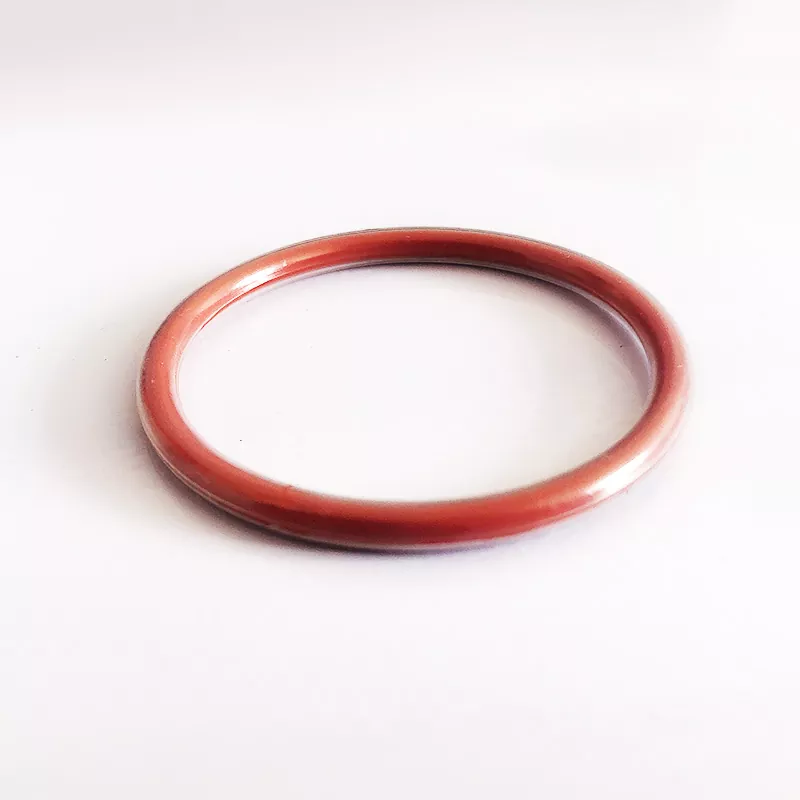

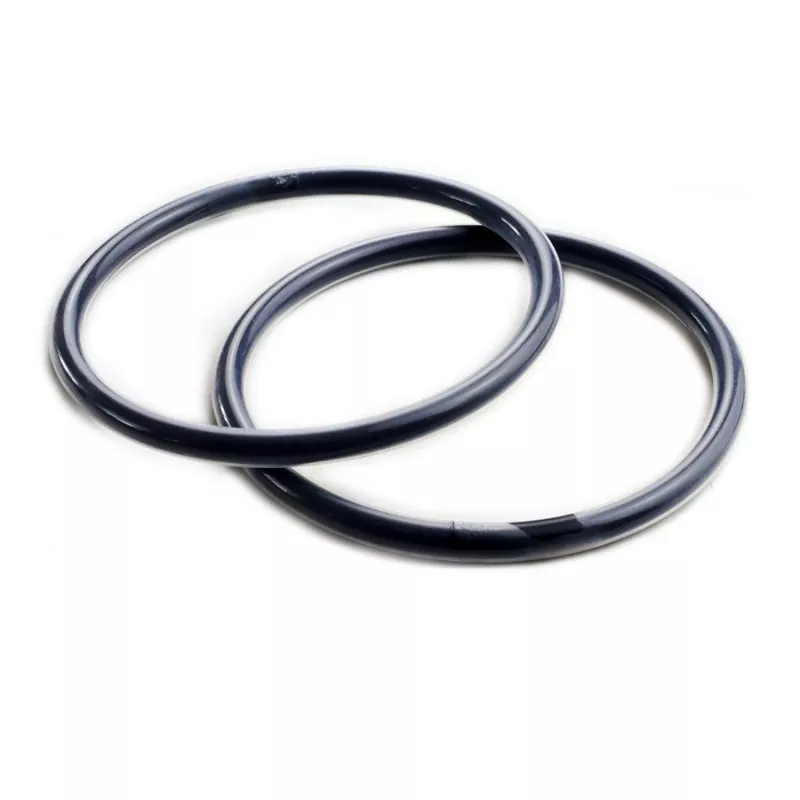

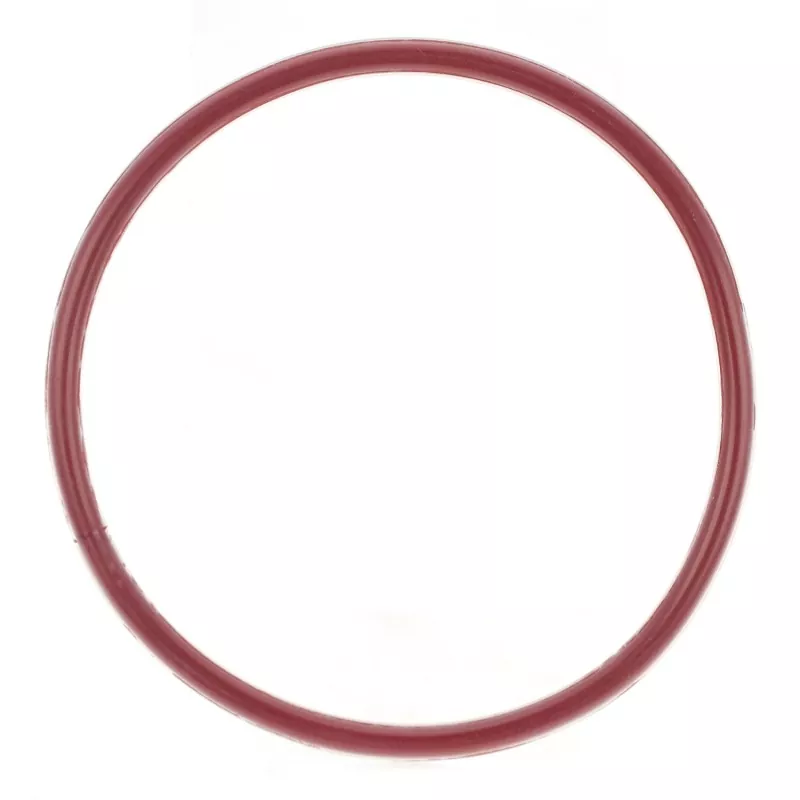

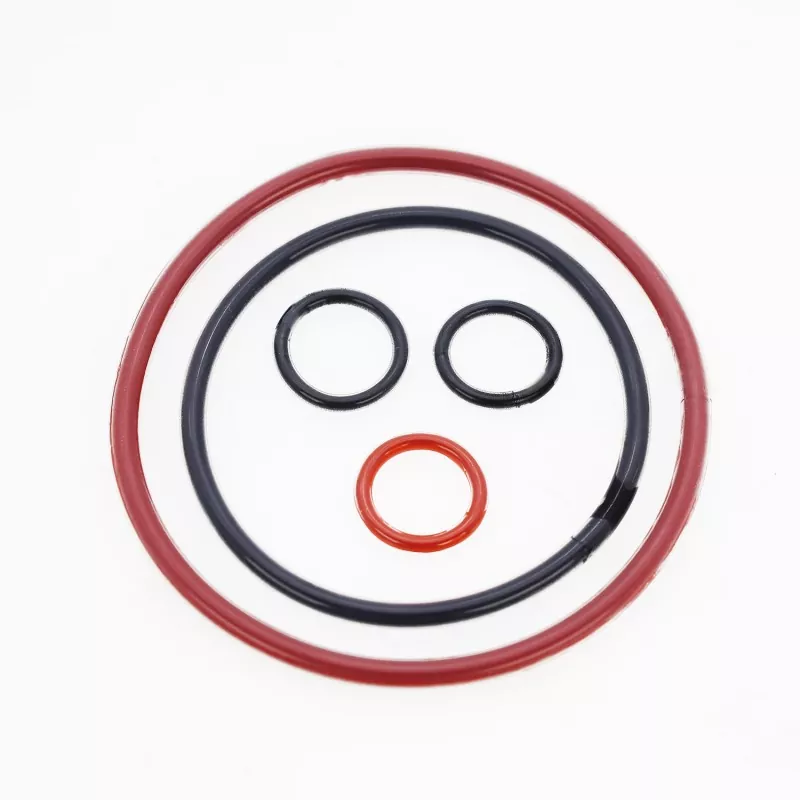

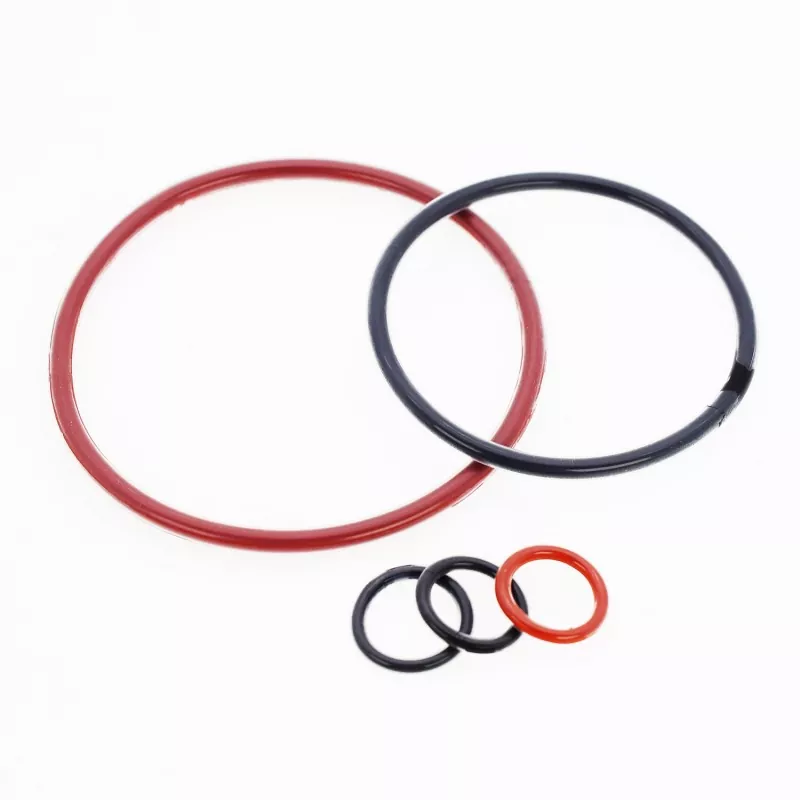

A FEP/PFA tokozott O-gyűrűk egyesítik a gumi rugalmasságát és tömítőképességét a teflon vegyszerállóságával. Egy viszonylag vékony teflon FEP vagy teflon PFA réteggel bevont szilikon vagy fluorgumi magból állnak.
Ezek az O-gyűrűk kiválóan ellenállnak a súrlódásnak, duzzadásnak, nagy nyomásnak és kompressziós készletnek. Kiváló tömítési stabilitást biztosítanak, jelentősen csökkentve a berendezések szivárgását és az alkatrészcserék gyakoriságát, így alkalmasak tömítési alkalmazásokra olyan iparágakban, mint a gyártás, az élelmiszer-feldolgozás, a gyógyszeripar és a repülőgépipar.
Anyag: A teflon FEP és a teflon PFA kémiailag hasonló, de a teflon PFA kiváló magas hőmérsékleti ellenállást kínál a teflon FEP-hez képest.
Teflon FEP tokozás: -60°C és 205°C között (rövid ideig 260°C-ot is kibír)
Teflon PFA tokozás: -60°C és 260°C között (300°C-ot rövid ideig bírja)
1. Kiváló vegyszerállóság; kompatibilis szinte minden kémiai közeggel
2. Széles üzemi hőmérséklet tartomány
3. Jó nyomásállóság
4. Alacsony súrlódás
5. Kiváló duzzanatállóság
6. Nagynyomású ellenállás
7. Kiváló tömítési tartósság és hosszú élettartam
Szivattyúk és szelepek, reakcióedények, mechanikus tömítések, szűrők, nyomástartó edények, hőcserélők, kazánok, csőkarimák, gázkompresszorok stb.
Vegyi feldolgozás, repülőgépgyártás, gyógyszeripar, olaj- és vegyianyag-szállítás, kőolaj-finomítás, fóliagyártás, hűtéstechnika, élelmiszer-feldolgozás, papírgyártás, festékgyártás, festékszórás stb.
|

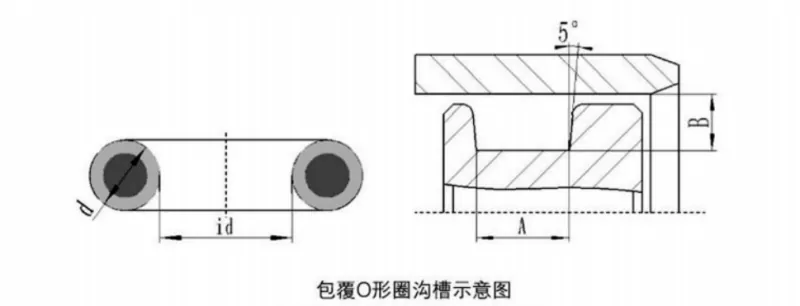

A huzal átmérője d |
A(mm) |
B(mm) |
||
|
Statikus tömítés |
Dinamikus tömítés |
Pneumatikus tömítés |
||
|
1.78 |
2,36/2,49 |
1,42/1,52 |
1,55/1,60 |
1,63/1,65 |
|
2.62 |
3,56/3,68 |
2.08/2.21 |
2,29/2,36 |
2,39/2,44 |
|
3.53 |
4,75/4,88 |
2,82/3,00 |
3,10/3,18 |
3,22/3,28 |
|
5.33 |
7,14/7,26 |
4,27/4,52 |
4,67/4,80 |
4,90/4,95 |
|
6.99 |
9,63/9,65 |
5,59/5,89 |
6,15/6,27 |
6,43/6,48 |
1. Azoknak a felületeknek, ahol a tokozott O-gyűrű fel van szerelve vagy érintkezik, simának kell lennie, és nem lehet rajta sorja, horny vagy éles szél. A furat felületi érdessége 1,6 μm, a tengelyé 0,8 μm legyen.
2. Vigyen fel tiszta, könnyű olajat vagy zsírt a kapszulázott O-gyűrű felületének és az illeszkedő felületeknek a kenéséhez.
3. Ha nehéz a tengelyre szerelni, áztassa az O-gyűrűt forró vízbe néhány percre, hogy kitáguljon; ez lágyítja és kitágítja a gyűrűt, megkönnyítve a felszerelést. Az O-gyűrű meleg állapotban történő felszerelése lehetővé teszi, hogy hűtéskor visszanyerje eredeti méretét.
4. Kerülje a tokozott O-gyűrű túlzott meghajlítását, mert ez a teflon bevonat ráncosodását okozhatja, ami rontja a teljesítményt.
A tokozott O-gyűrűk javasolt tömörítési arányai a következők:
Statikus tömítés: 15-20%
Dinamikus tömítés: 10%–12%
Pneumatikus alkalmazások: 7–8%
A tényleges kompressziót az üzemi körülmények, különösen olyan tényezők alapján kell meghatározni, mint a tömítés üzemi nyomása.
