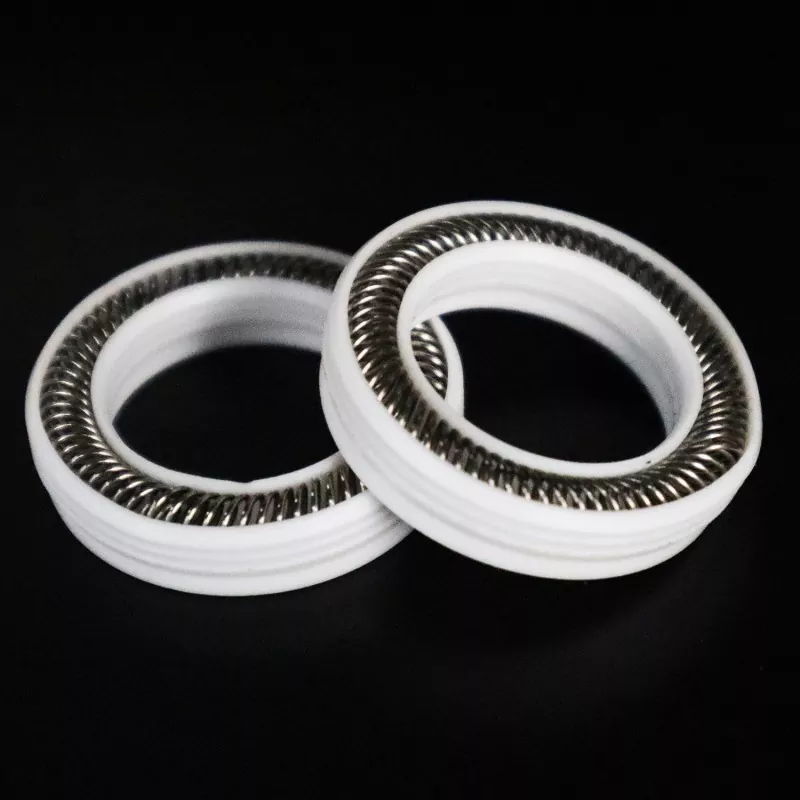

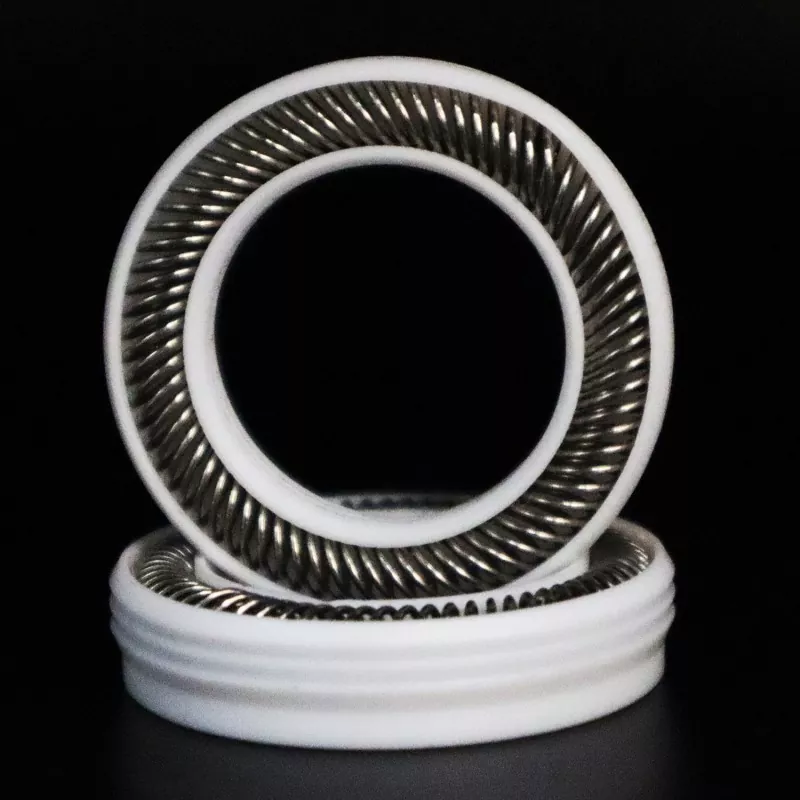

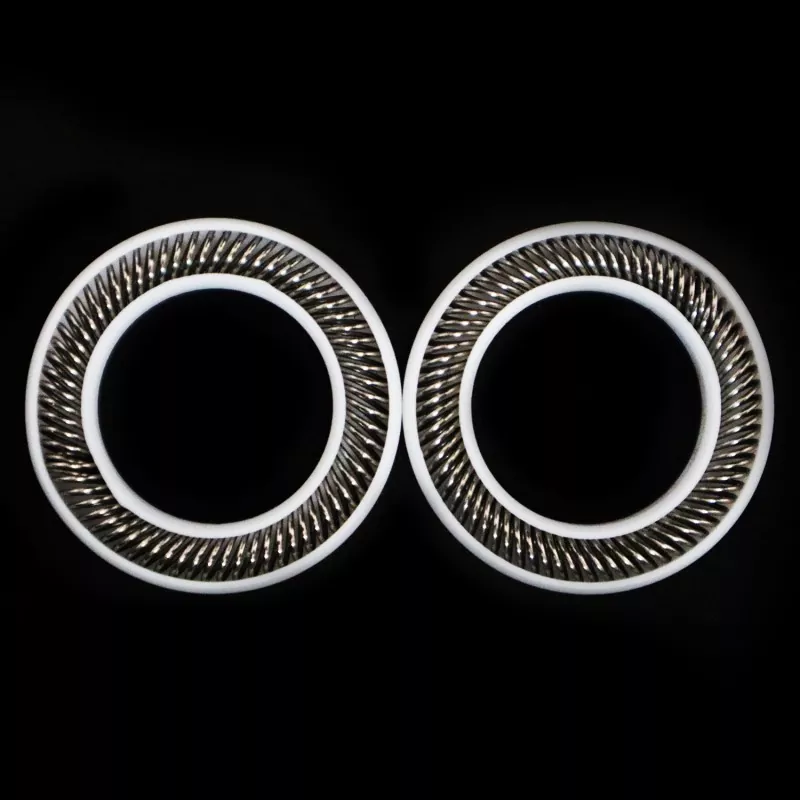

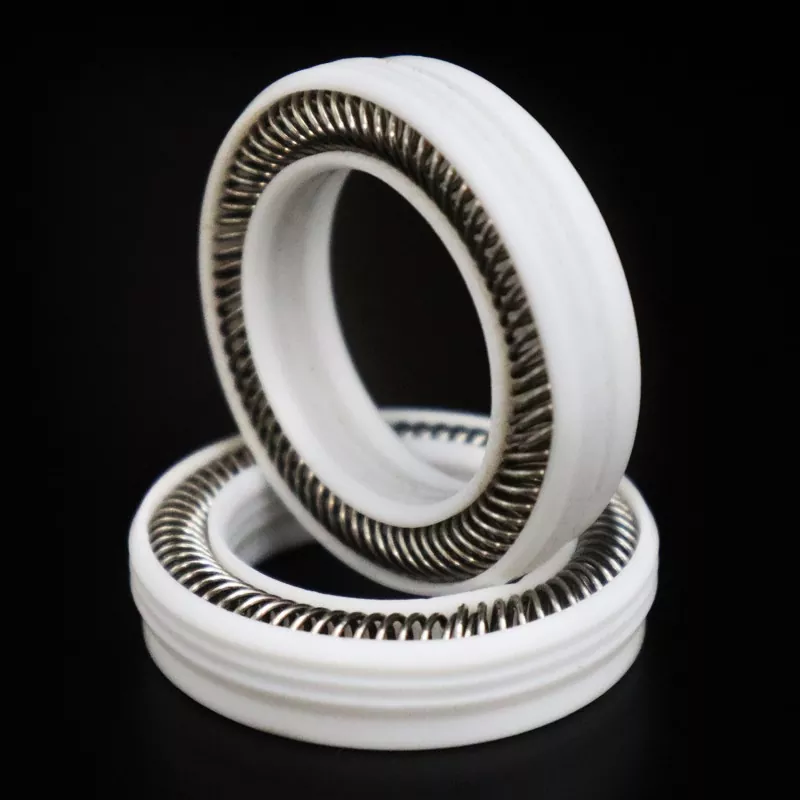

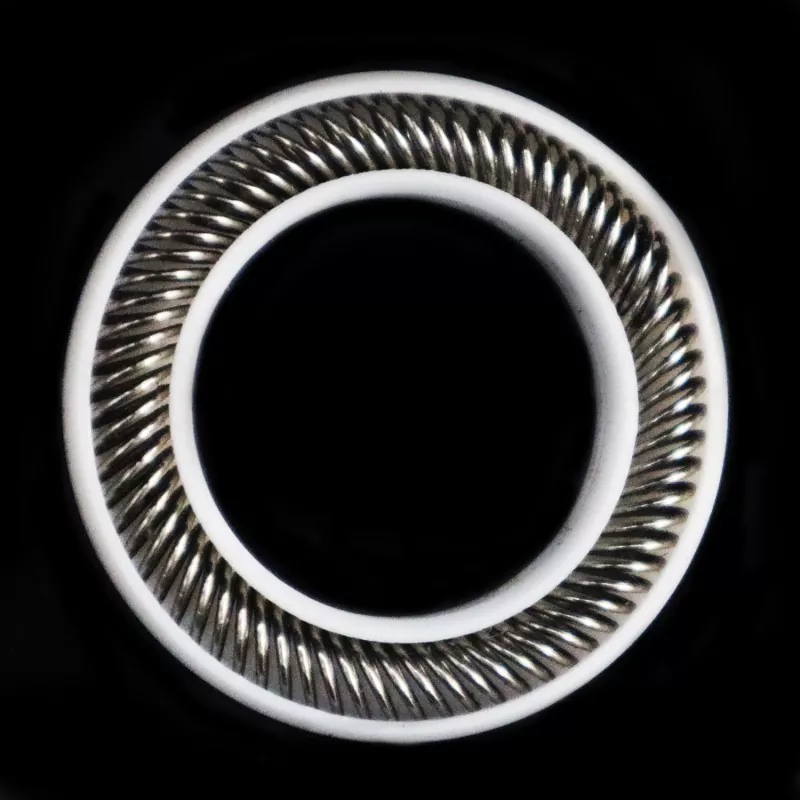

A Ruichen FS-D nagy teherbírású rugós tömítés a sorozat egyik nagy teljesítményű modellje, amelyet hosszú távú, megbízható tömítésre terveztek extrém üzemi körülmények között. Számos műszaki előnyt integrál, lehetővé téve, hogy ellenálljon a magas nyomással, magas hőmérséklettel, erős korrózióval és szilárd részecskék jelenlétével jellemezhető összetett környezetben.
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Sebesség (m/s) |
Hőmérséklet °C |
Média |
|
|
<40: Használjon L horonyszélességet >40 MPa: Használjon L1 horonyszélességet |
<10 |
BO/DO -35~+250 |
Más -200~+250 |
Minden folyadék, vegyszer és gáz |
Ennek a modellnek a megerősített fogazott ajakszerkezete nagy szilárdságú rugórendszerrel kombinálva, amely lehetővé teszi az alkalmazható nyomástartomány 100 MPa-ig történő kiterjesztését (ha speciális hornyos kialakítással használják). Anyagrendszerét kifejezetten úgy optimalizálták, hogy ellenálljon a rövid távú, 260°C-os magas hőmérsékletnek, miközben alacsony hőmérsékleten is megőrzi kiváló rugalmasságát. A kialakítás jelentősen növeli az extrudálási és kopásállóságot is.
A Ruichen FS-D rugós tömítések kivételes tartósságot mutatnak a nagy teljesítményű hidraulikus gépekben, olajfúró- és termelési berendezésekben, magas hőmérsékletű vegyi reaktorokban és nehézipari berendezésekben. Úgy tervezték, hogy ellenálljon a gyenge vagy akár kenés nélküli körülményeknek is, hatékony tömítést biztosítanak még szilárd szennyeződéseket tartalmazó környezetben is. A Ruichen FS-D tömítések kiválasztása robusztus műszaki garanciát nyújt a kritikus berendezések hosszú távú, megbízható működéséhez.
A paramétertartományon belül minden méret elérhető.
Megjegyzés: Ha a szükséges specifikációk nem szerepelnek ebben a táblázatban, kérjük, lépjen kapcsolatba velünk; 1600 mm-es méretű termékek szállíthatók.
|

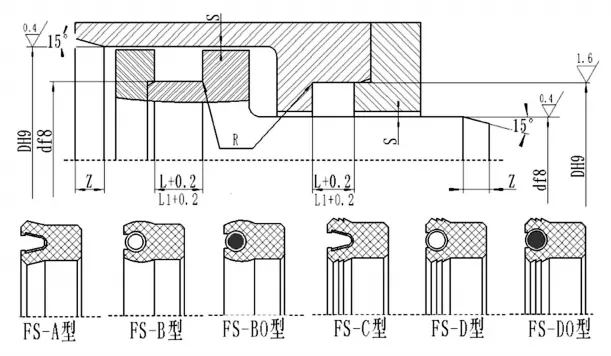

d |
D |
L+0,2 |
L1+0,2 (Alkalmazható 40 MPa feletti nyomásra) |
Radiális hézag Smax |
Letörés hossza Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Alkalmazási útmutató: Alkalmas a legigényesebb ipari környezetekhez; kritikus berendezéselemek hosszú távú tömítésére ajánlott. A pontos kiválasztás teljes működési paraméterek biztosítását igényli.
