Hidraulikus dugattyúrúd tömítések

A Ruichen Seals nagy tapasztalattal rendelkezik a pecsétek és a tömítőanyagok gyártásában és fejlesztésében. A hidraulikus dugattyúrúd -tömítések különféle modelleket tartalmaznak. Megfelelő választást hozhat az alábbi részletes információk alapján, vagy vegye fel velünk a kapcsolatot, hogy megfelelőbb és testreszabottabb tömítő megoldást szerezzen.

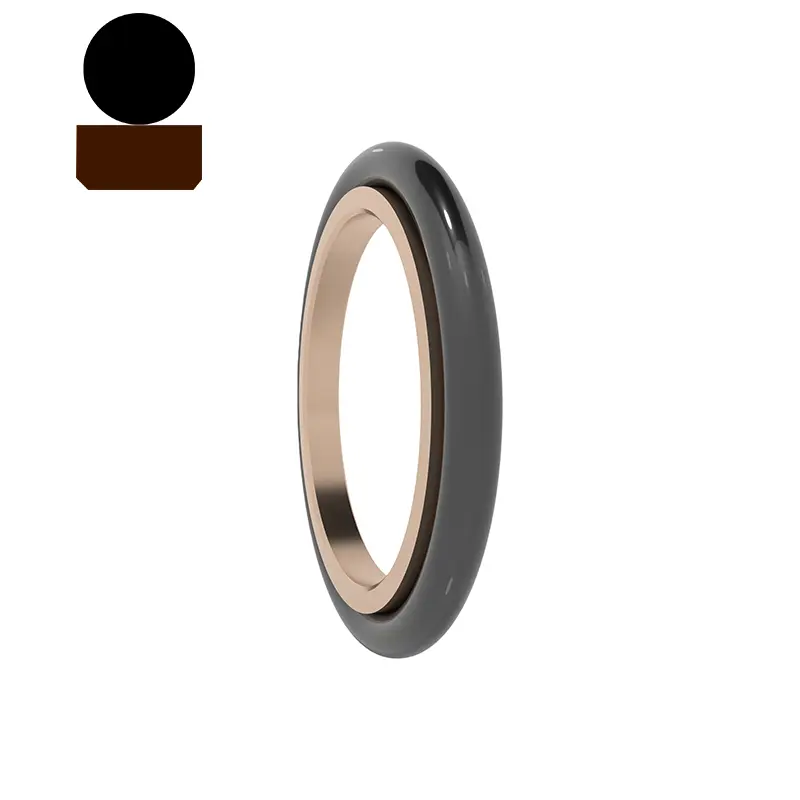

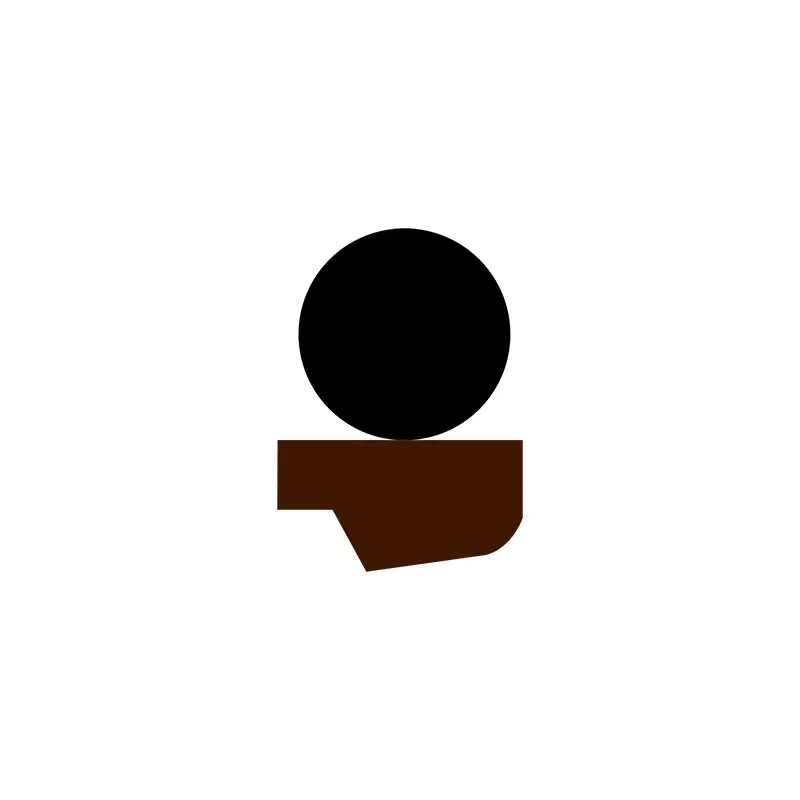

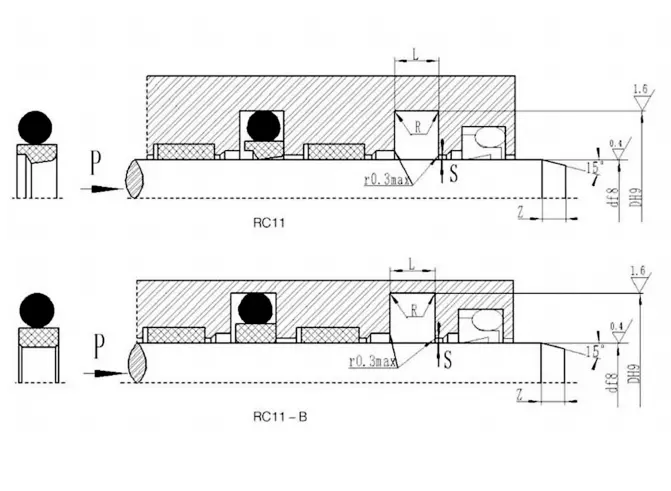

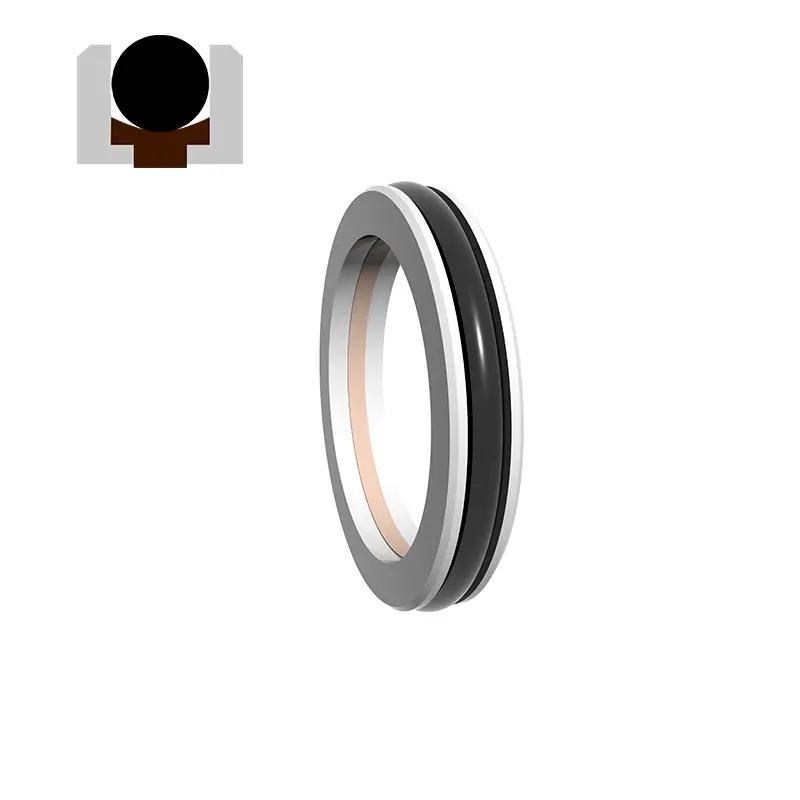

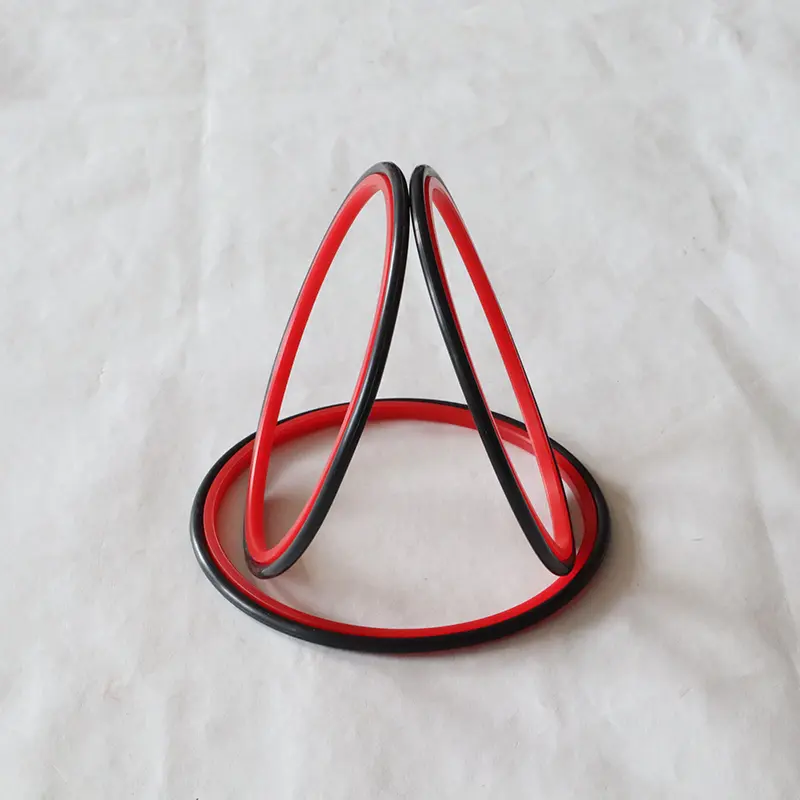

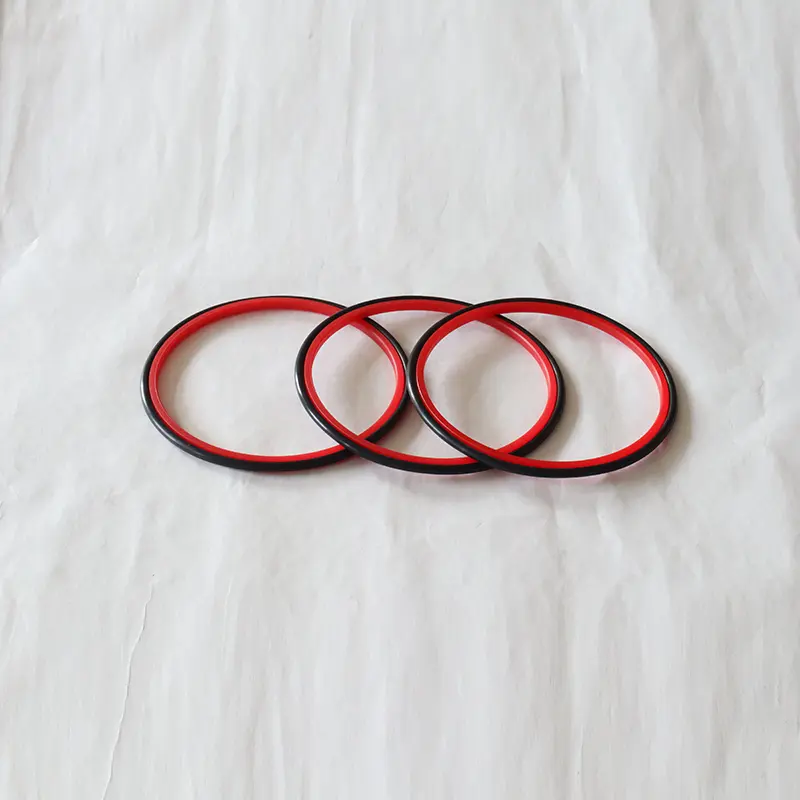

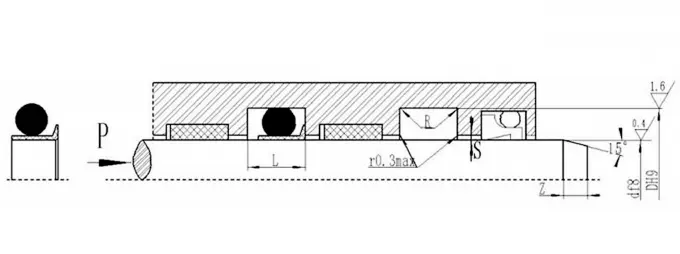

Az RC11 egy kitöltött PTFE lépcsőzetes tömítőgyűrűből és O alakú gumi gyűrűből áll, amely alkalmas hidraulikus viszonzó mozgásra, egyirányú nyomás tömítésre.

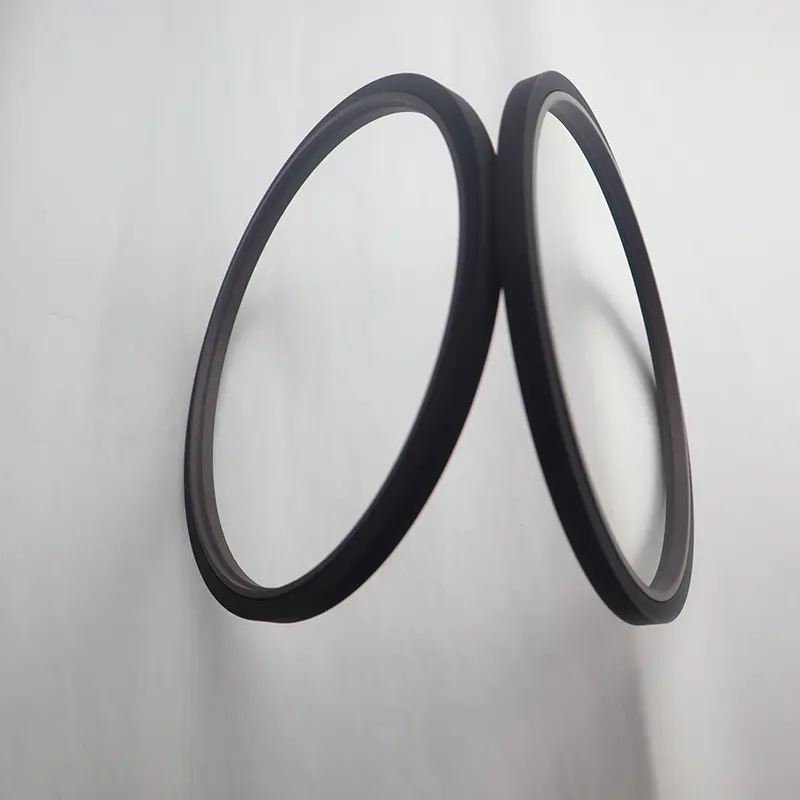

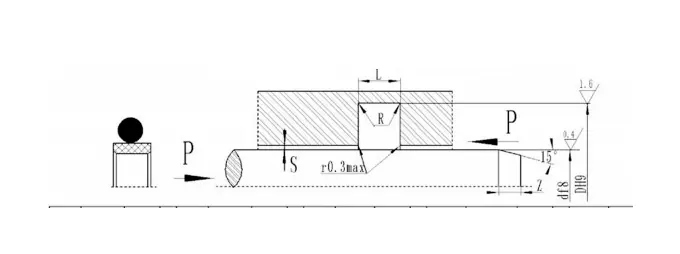

Az RC11-B egy kitöltött PTFE téglalap alakú tömítőgyűrűből és egy O alakú gumi gyűrűből áll, amely alkalmas hidraulikus viszonzó mozgásra, kétirányú nyomás tömítésre. Az O-gyűrű sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. Általában egy vezetőgyűrűvel együtt használják. A split (nyitott) hornyokat a 30 mm -nél kisebb rudak átmérőjéhez kell használni. Jellemzők:

1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;

2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;

3. Magas élettartam, olajmentes kenési tömítésekhez használható;

4. Használható az alacsony viszkozitású közegek, például a víz tömítésére;

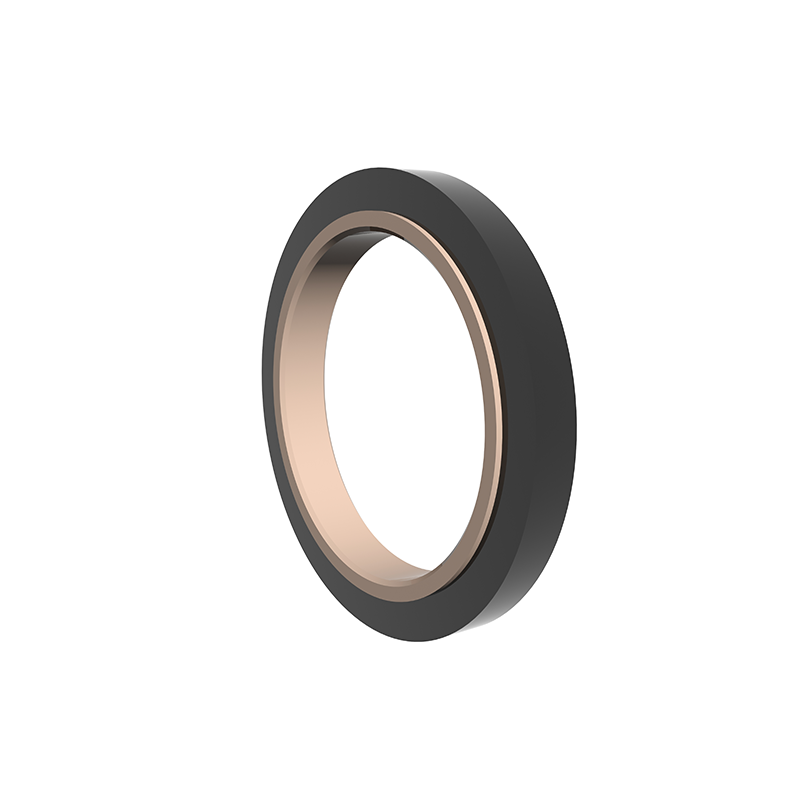

Az RC12 egy kitöltött PTFE lépcsőzetes tömítőgyűrűből és egy téglalap alakú gumi gyűrűből áll, amely alkalmas hidraulikus viszonzó mozgásra. A téglalap alakú gyűrű sugárirányú erőt biztosít, és kompenzálja a tömítőgyűrű kopását. Általában egy vezetőgyűrűvel együtt használják. A split (nyitott) hornyokat a 30 mm -nél kisebb rudak átmérőjéhez kell használni. Leginkább nehéz hidraulikus berendezésekben használják.

Jellemzők:

1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;

2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;

3. Magas élettartam, olajmentes kenési tömítésekhez használható;

4. Használható az alacsony viszkozitású közegek, például a víz tömítésére;

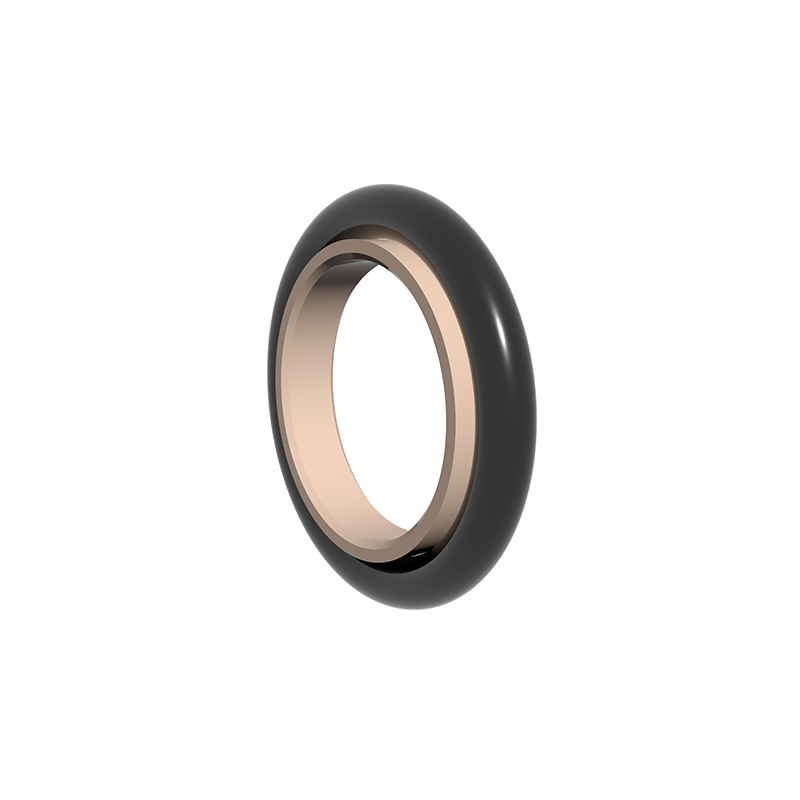

Az SPNC/RC13 egy PTFE sapkás alakú tömítőgyűrűből és O alakú gumi gyűrűből áll, amely hidraulikus és pneumatikus viszonzó mozgás kétirányú nyomás tömítéséhez alkalmas. Az O alakú gyűrű sugárirányú erőt biztosít, és kompenzálja a tömítőgyűrű kopását. A tömítőgyűrű vékony ajak kialakítását fogadja el, amelynek jó követési kompenzációs képessége van, tehát a tömítési teljesítmény jó és telepíthető a GB12350 gyűrűs horonyba. A split (nyitott) hornyokat a 30 mm -nél kisebb rudak átmérőjéhez kell használni. Jellemzők:

1. Használható mind hidraulikus, mind pneumatikushoz, és használható kétirányú nyomás tömítéshez;

2. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, és nincs kúszó;

3. Hosszú élettartam, olajmentes kenési tömítésekhez használható;

4. Kis szerkezeti tér, könnyű telepítés és karbantartás;

Az RC14 egy PTFE háromszög alakú tömítőgyűrűből és O alakú gumi gyűrűből áll, amely hidraulikus és pneumatikus viszonzó mozgáshoz alkalmas egyirányú nyomás tömítéshez. Az O-gyűrű sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. Mivel a tömítőgyűrű vékony ajak kialakítását fogadja el, a nyomon követési kompenzációs képesség jobb, tehát a tömítési teljesítmény jó. A split (nyitott) horonyt a 30 mm -nél kevesebb rúd átmérőjéhez kell használni. Jellemzők:

1. Használható mind hidraulikus, mind pneumatikushoz;

2 alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;

3. Hosszú élettartam, olajmentes kenési tömítésekhez használható;

4. Kis szerkezeti tér, könnyű telepítés és karbantartás;

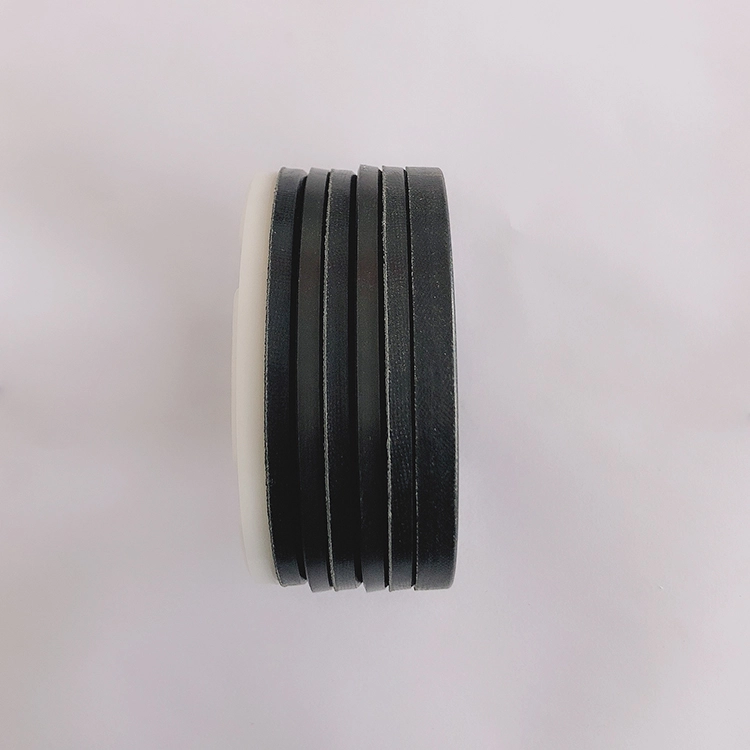

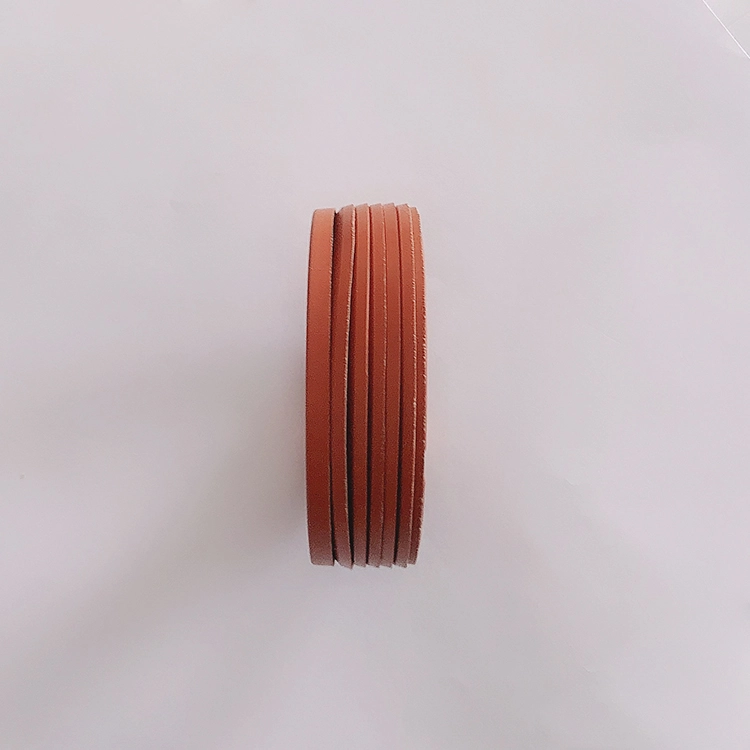

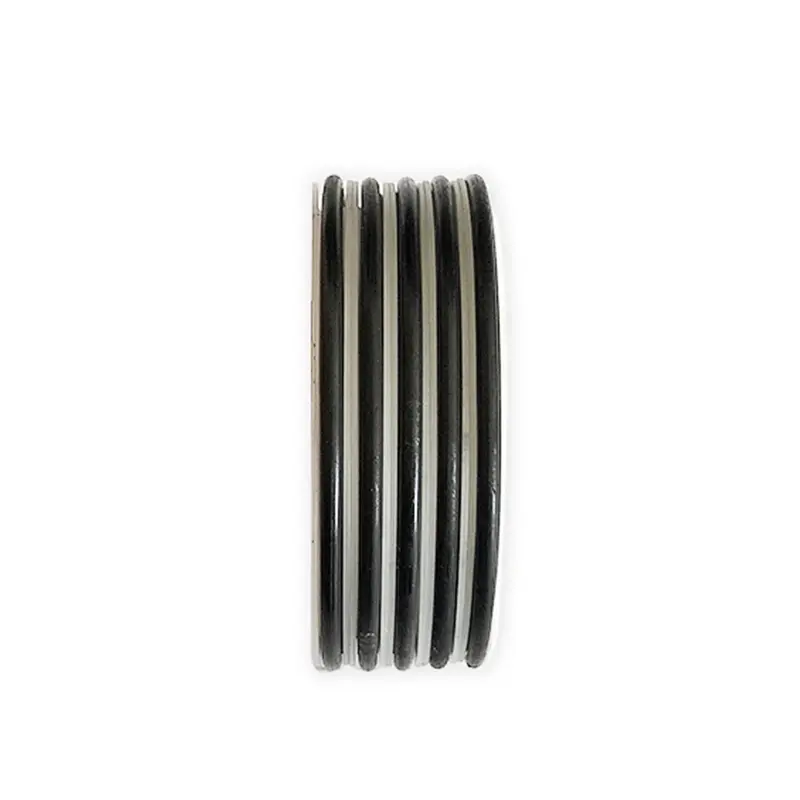

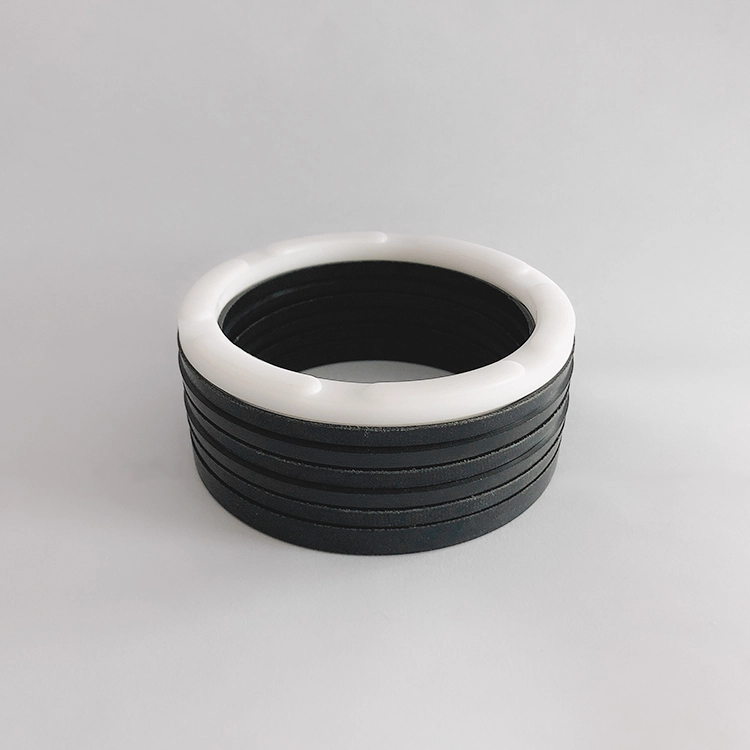

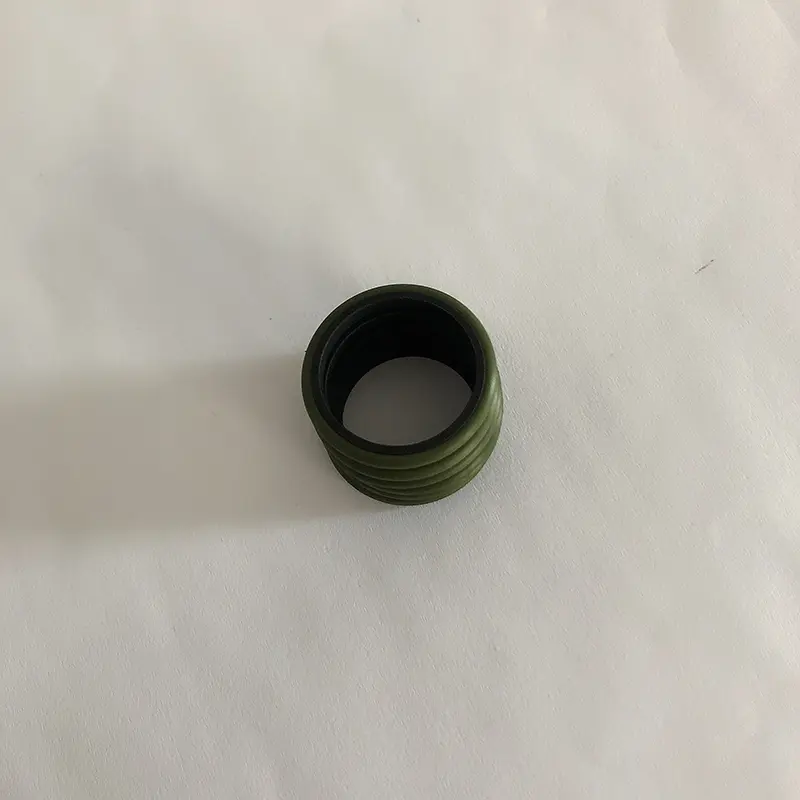

Az RC15 egy szett (több mint 3) V alakú tömítőgyűrűkből, nyomásgyűrűből és egy tartógyűrűből áll, és alkalmas a hidraulikus viszonzó mozgásra, az egyirányú nyomás tömítésre. A tömítőanyaggal kompatibilis zsírokat a telepítés során alkalmazni kell. Nem telepíthető integrál (zárt) horonyba. Jellemzők:

1. Különböző anyagok állnak rendelkezésre, amelyek optimálisan beállíthatók a különféle célokra;

2. Használható durva munkakörülmények mellett, és szinte minden média és durva körülmények között alkalmas;

3. Hosszú élettartamú és felhasználható olajmentes kenésű tömítésekhez (ésszerű anyagválasztás);

4. A tömítés és a súrlódás a tömítés beállításával beállítható, és az axiális méret beállítható a V-alakú tömítőgyűrű hozzáadásával vagy eltávolításával;

5. Hatékonyan működhet, még akkor is, ha a tömítés felületi minősége rossz.

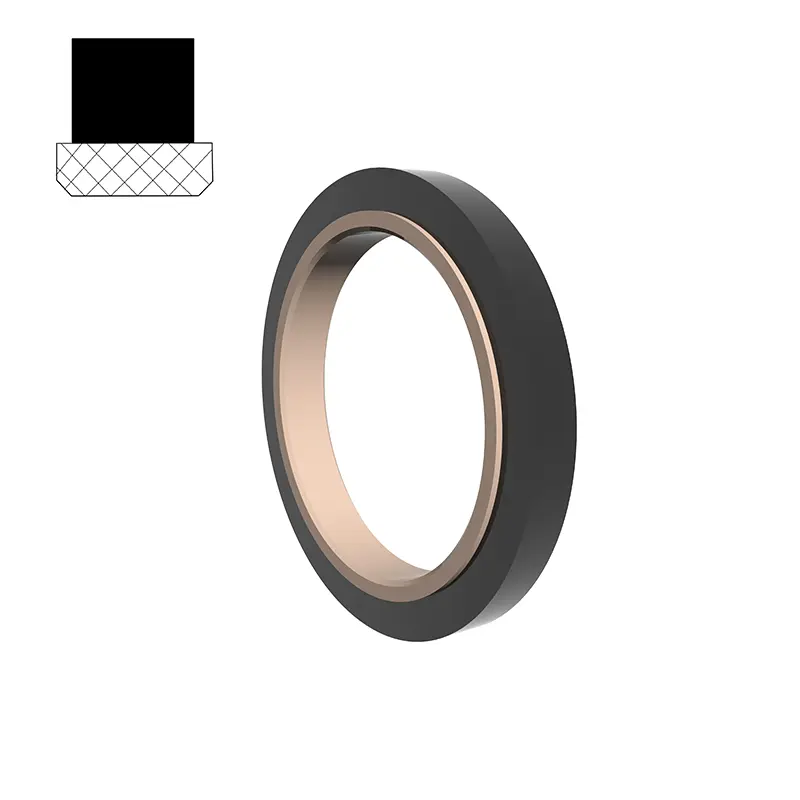

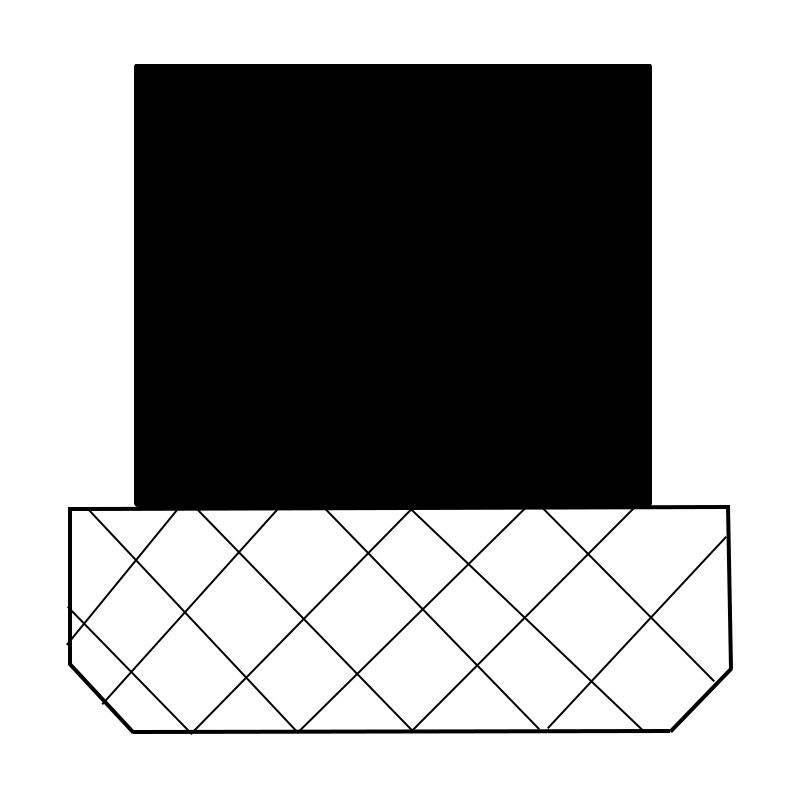

Az SPN egy kitöltött PTFE téglalap alakú tömítőgyűrűből és egy téglalap alakú gumi gyűrűből áll, amely alkalmas hidraulikus és pneumatikus dugattyús mozgás kétirányú nyomás tömítésére. A téglalap alakú gyűrű sugárirányú erőt biztosít, és kompenzálja a tömítőgyűrű kopását. A split (nyitott) hornyokat a 30 mm -nél kisebb rudak átmérőjéhez kell használni.

Jellemzők:

1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;

2. A hidraulikus és pneumatikus kettős felhasználású tömítések használhatók kétirányú nyomás tömítéshez;

3. Magas élettartam, olajmentes kenési tömítésekhez használható;

4. Kis szerkezeti tér, könnyű telepítés és karbantartás;

Az RC17 alkalmas hidraulikus és pneumatikus dugattyús kétirányú nyomás tömítésre. Az O-gyűrű sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. A split (nyitott) hornyokat a 30 mm -nél kisebb rudak átmérőjéhez kell használni. Jellemzők:

1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;

2. A hidraulikus és pneumatikus kettős felhasználású tömítések használhatók kétirányú nyomás tömítéshez;

3. Hosszú élettartam, olajmentes kenési tömítésekhez használható;

4. Kis szerkezeti tér, könnyű telepítés és karbantartás:

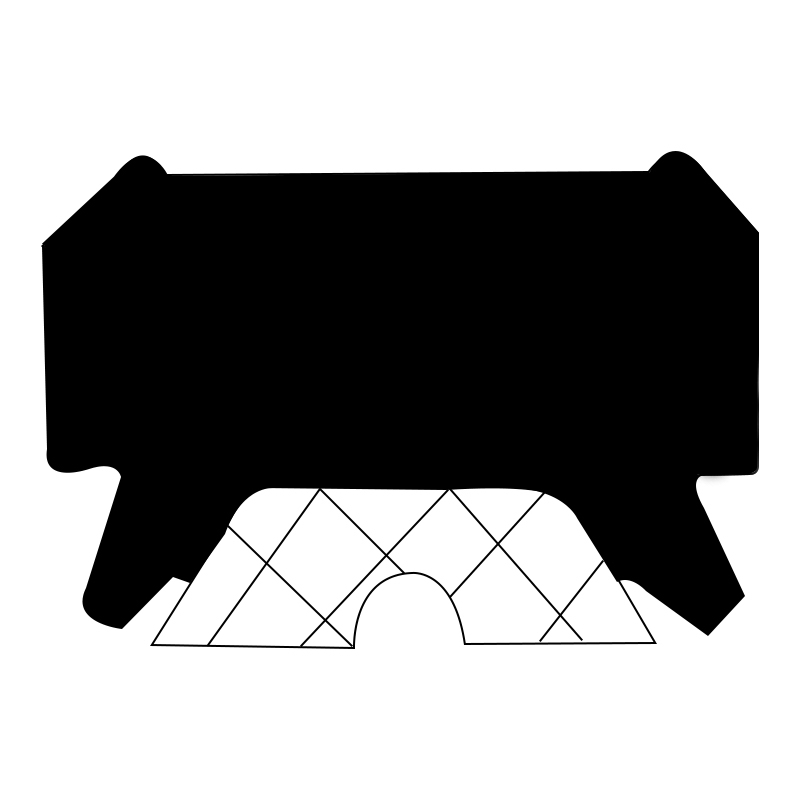

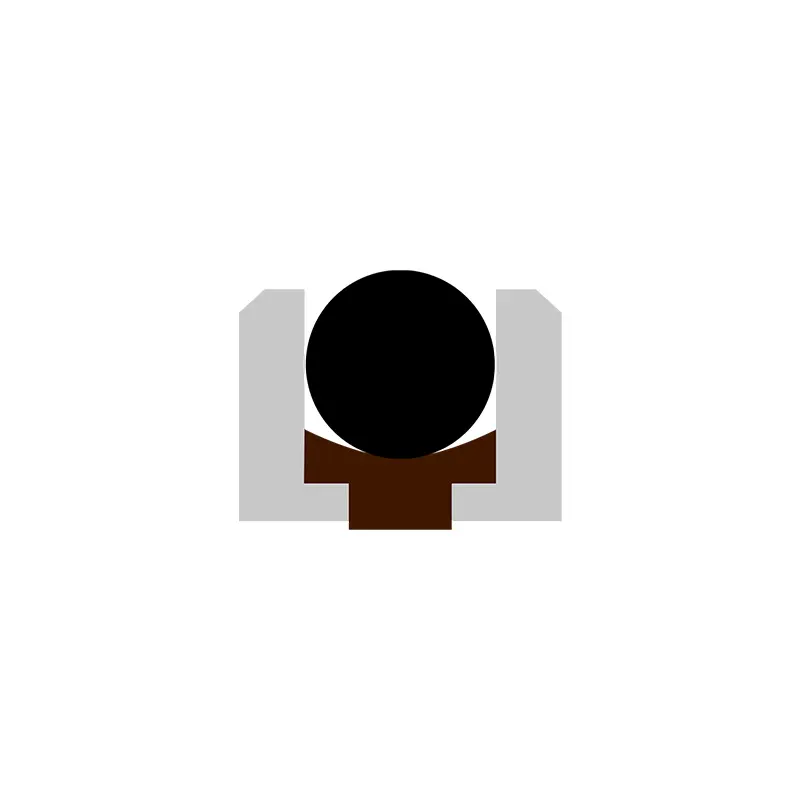

A GTDI egy speciális alakú gumiból (vagy poliuretán) elasztomerből és egy módosított PTFE tömítőgyűrűből áll, és a jó tömítés, a hosszú élettartam, az alacsony súrlódás stb. Jellemzőivel rendelkezik. egy PTFE-vel töltött tömítőgyűrűből, két L alakú műanyag tartógyűrűből és egy rugalmas erő O-gyűrűből áll, és a jó tömítés, a hosszú élettartam, az alacsony súrlódás, a kúszó stb. Jellemzőivel rendelkezik.

A BD típusú tömítőgyűrű dugattyúrúd -tömítés, főként dugattyú, dugattyús rudak, kovácsolási gépek és hidraulikus berendezések lezárására. Jellemzők:

1. Érzékeny a rezgésterhelésre és a nyomáscsúcsokra

2.

3. Jobb tömítés terhelés nélkül és alacsony hőmérsékleten

4. Kemény munkakörülményekhez alkalmas

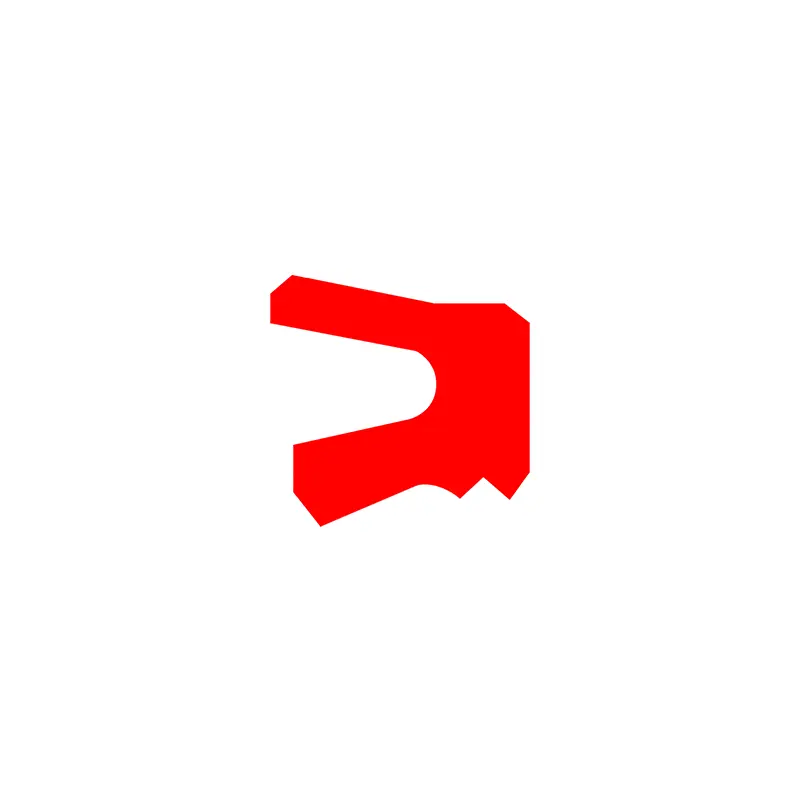

A tengely YXD típusú tömítésgyűrűje egy aszimmetrikus tömítés, amelyet kifejezetten a dugattyúrúdon használnak. Ez alkalmas a hidraulikus viszonzó mozgás egyirányú tömítésére, és jó tömítési teljesítménygel rendelkezik. 12 ~ 32mPa alatt történő használat esetén tartógyűrűre van szükség a sarokon. A horony megfelel a JB/ZQ4265-97 szabványnak. Jellemzői:

1. A fényterhelésekre és a közepes terhelésekre alkalmazható;

2. Jó tömítő teljesítmény mind a nagynyomású, mind az alacsony nyomású tömítésekhez;

3. Különböző anyagok állnak rendelkezésre, és a közepes ellenállás teljesítménye szélesebb körű;

4. Egyszerű felépítés és egyszerű telepítés és karbantartás.

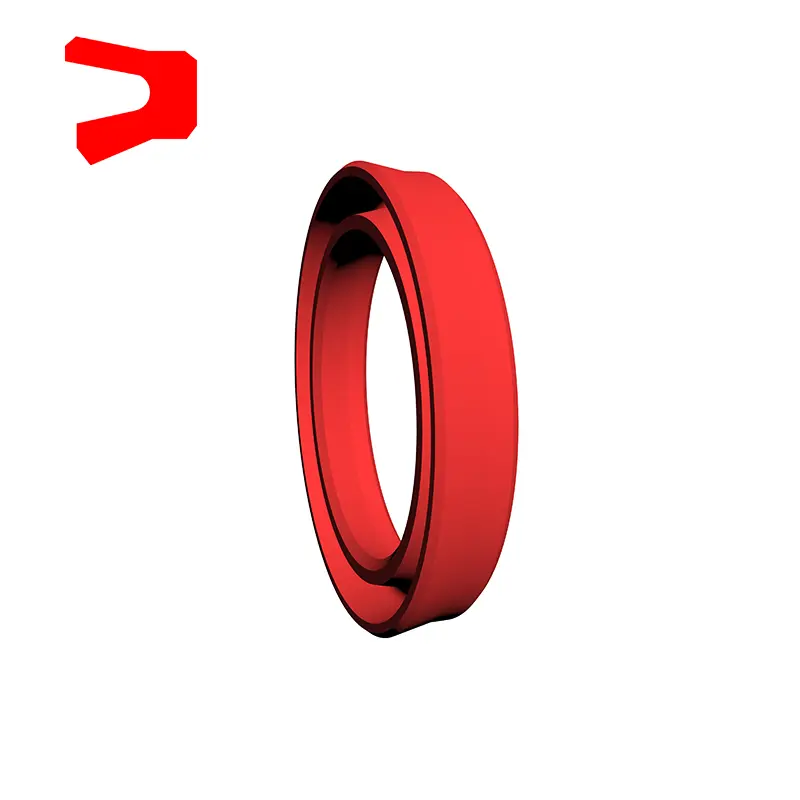

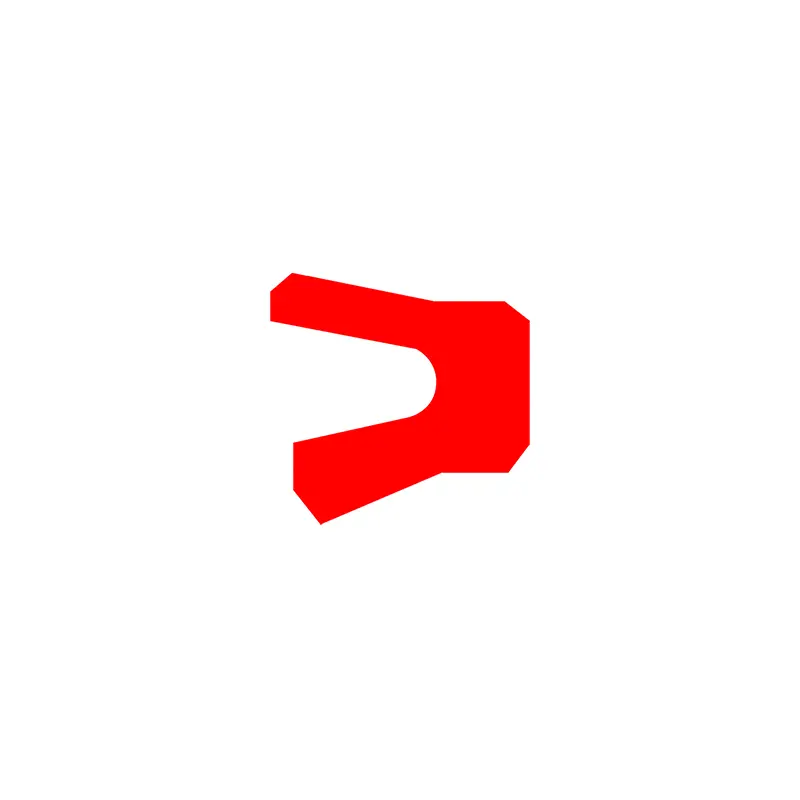

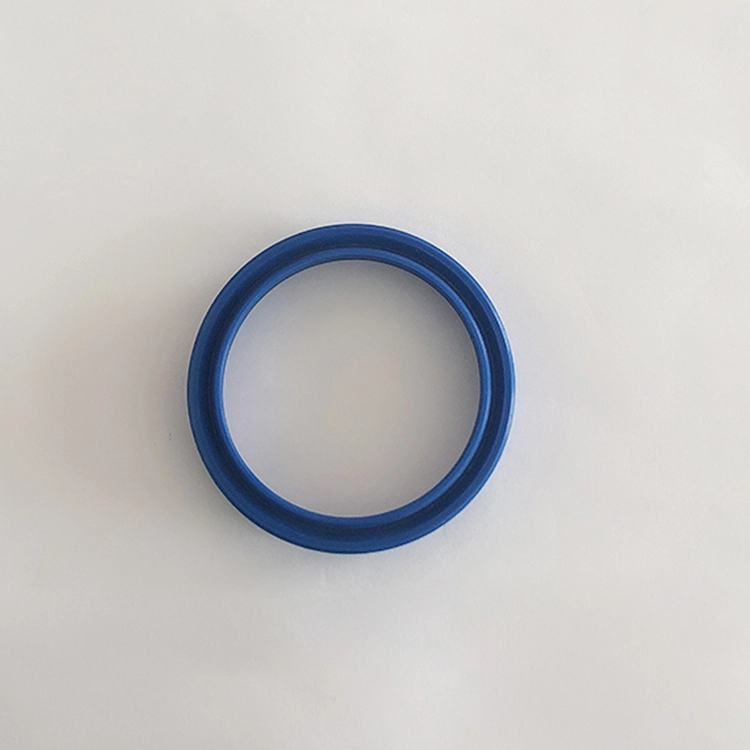

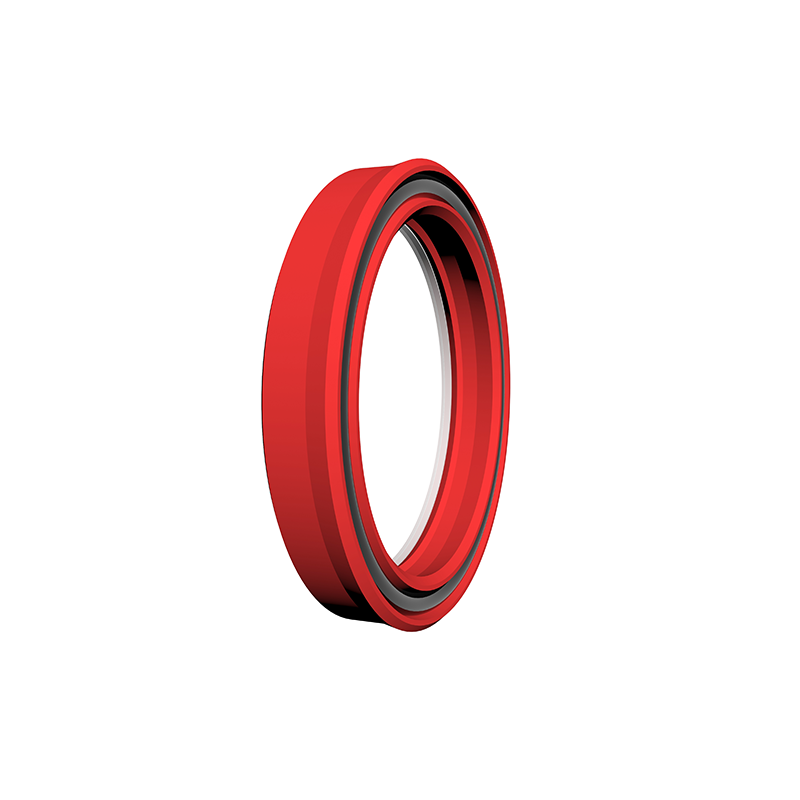

Az RCUR tömítésgyűrű a dugattyúrúdon kifejezetten a aszimmetrikus tömítés, amely alkalmas a hidraulikus viszonzó mozgás egyirányú tömítésére, jó tömítési teljesítménygel. A horony megfelel az ISO5597 szabványnak. A tömítő rendszerben kiegészítő tömítésként használják. Jellemzői:

1. Jó statikus és dinamikus tömítési teljesítmény;

2. Erős maradékolaj -visszanyerési képesség dinamikus körülmények között;

3. Egyszerű felépítés és egyszerű telepítés és karbantartás.

Az RCUSR tömítőgyűrű a dugattyúrúdon kifejezetten használt aszimmetrikus tömítés, kiegészítő ajakkal a tömítőgyűrű belső oldalán. Ez alkalmas a hidraulikus viszonzó mozgás egyirányú tömítésére, és jó tömítési teljesítménygel rendelkezik. A horony megfelel az ISO5597 szabványnak. Használható önmagában vagy kiegészítő pecsétként a tömítő rendszerben. Jellemzői:

1. Jó statikus és dinamikus tömítési teljesítmény;

2. Alacsony súrlódás, sima mozgás, erős maradékolaj -visszanyerési képesség dinamikus körülmények között;

3. Egyszerű felépítés és egyszerű telepítés és karbantartás.

Termékjellemzők és alkalmazások:

Anyagválasztás

1. A tartó O-gyűrűs anyagok kiválaszthatók: R01 nitril gumi (NBR), RO2 fluorubber (FKM) stb.

2.

RC15 Anyagválasztás

1. Nyomásgyűrű -anyag: Polietrafluor -etilén, nitrilszövet, fluorubban, nejlon, polioxi -metilén

2.

3.

RCUR anyagválasztás poliuretán (PU)

Példa megrendelése ：

RC11-40x55.1x6.3-PTFE3-R01 rendelési modell

RC11-B-40x55.1X6.3-PTFE3-R02 rendelési modell

Modell-rod átmérő x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01, R02-O-Ring Anyagkód

RC12-40x55x7.5 rendelési modell-PTFE3-R01

Modell-rod átmérő x groove átmérő x groove szélesség ptfe3 -kal módosított tetrafluor-etilén anyagkód R01-rektuláris gyűrű anyagkód

RC13-80-PTFE3-R01 vagy SPNC-80-PTFE3-R01 rendelési modell

RC13/SPNC-modell 80 tengely átmérője D PTFE3-PTFE Anyagkód R01-O-Ring Anyagkód

RC14-80-PTFE3-R01 rendelési modell

RC14-Model 80 tengely átmérője D PTFE3-PTFE Anyagkód R01-O-Ring Anyagkód

RC15

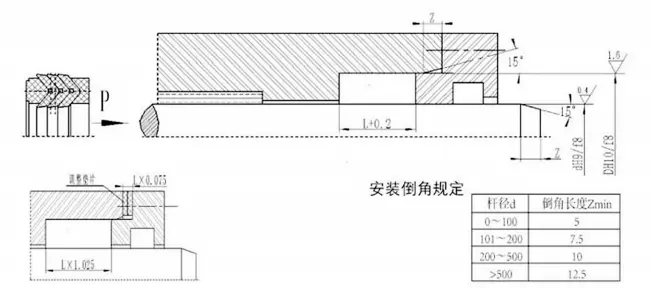

Rendelési példa RC15-A-40x55x22.5RC15-A-MODEL DXDXL Telepítési Chamfer előírások

A V alakú kombinált tömítés a tömítés tengelyirányú méretének beállításával érheti el a legjobb tömítést és súrlódási állapotot. A hosszú távú működés utáni kezdeti kopás az axiális méret beállításával meghosszabbítható. Javasoljuk, hogy a tömítő üreg állítható tengelyirányú mérete 1,025 l -re legyen, és a kiigazítási összeg 7,5%L.

Szoptatás

Rendelési modell spn-d*d*l-ptfe3-r01 rúd átmérője*groove alsó átmérő*groove szélesség

SPN modell PTFE3 -kal módosított PTFE anyagkód R01-RECANGULAL RING ANYAG KÓD

RC17

RC17-D*D*D*L-PTFE3-R01 rúd átmérőjű

GTD

TDMI

GGDI

Bd

Rendelési modell BD40*55*11,4 rúd átmérője × Groove átmérő × SEAL magasság

YXD

Megrendelési modell YXD63X75X14 -R01 ROD átmérője × Groove átmérő × SEAL magasság - Anyagkód

Rcur

RCUR63X73 × 10 rúd átmérője × Groove átmérő × SEAL magasság rendelési modellje

RCUSR63x73x6 rúd átmérője × horony átmérője × tömítőmagasság rendelési modellje

Előírások
