Hidraulika pecsét útmutató elem

A hidraulikus pecsét útmutató elemnek, akárcsak a többi hidraulikus pecsét termékünkhöz, speciális alosztály -modellekkel rendelkezik. A Ruichen Seals mindig fenntartotta a termékfejlesztést és a minőség -ellenőrzést. Minden modellnek eltérő tervezési és termelési jellemzői vannak, és saját célzottabb munkakörülményei és alkalmazásai vannak.

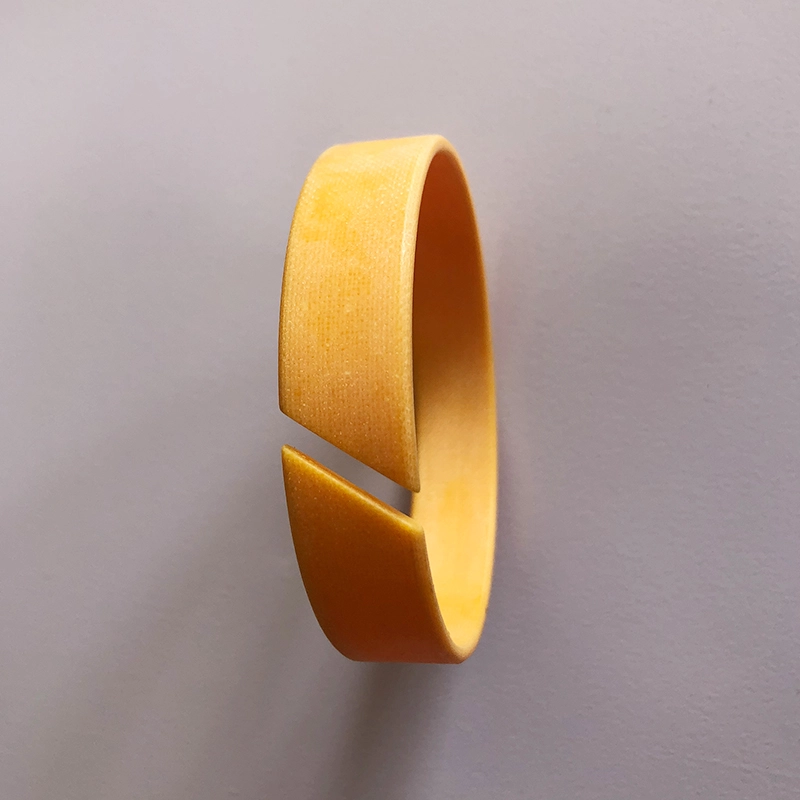

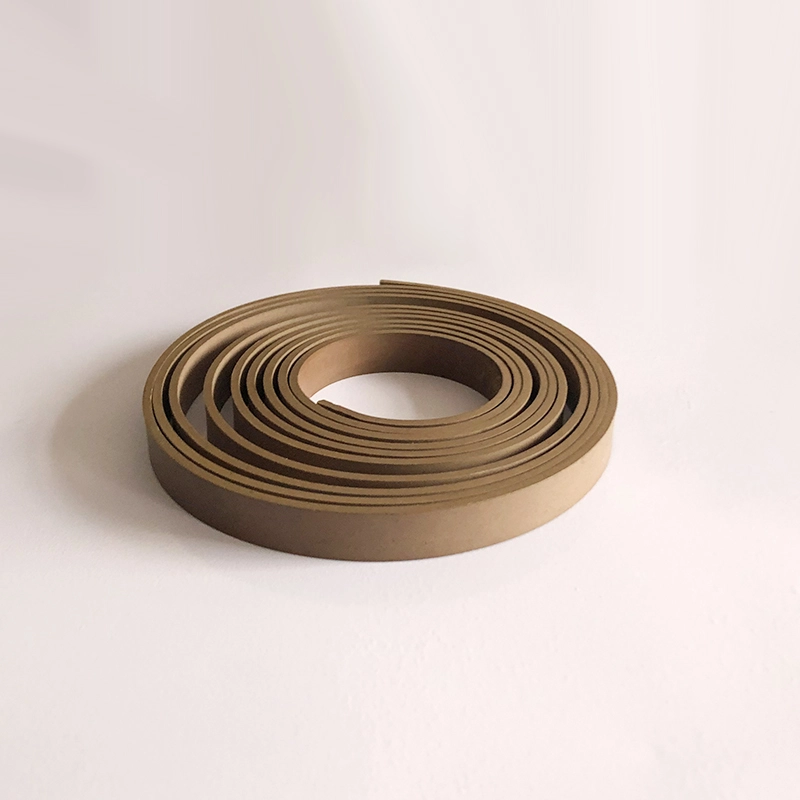

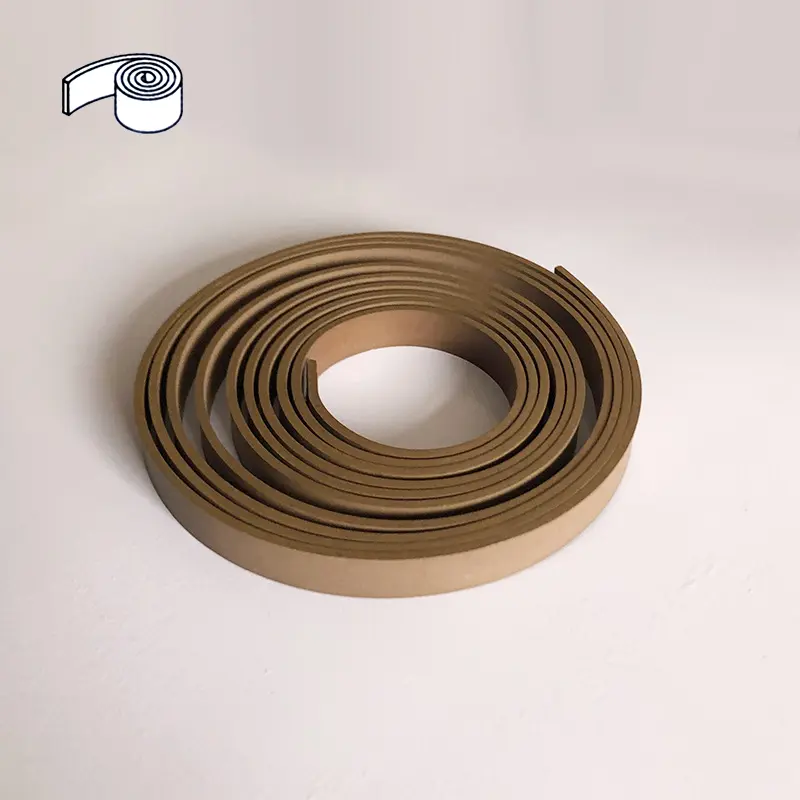

Az RC1081 megerősített poli -metilén vezetőszíj nagy terhelés, alacsony kopás, alacsony súrlódás jellemzői, és nem kúszik a bronzpor és más anyagok hozzáadása a PTFE anyaghoz. Az RC1082 ruha által megerősített fenolos vezetőszíj magasabb sugárirányú terhelési kapacitást mutat, mint a PTFE vezető öv, a fenolos ruhával megerősített anyag felhasználása miatt. Mindkét útmutató övét tekercsekben biztosítják, amelyeket a felhasználók kivághatnak a könnyű telepítés érdekében, és elkerülhetik a fém érintkezését a csúszó felületen.

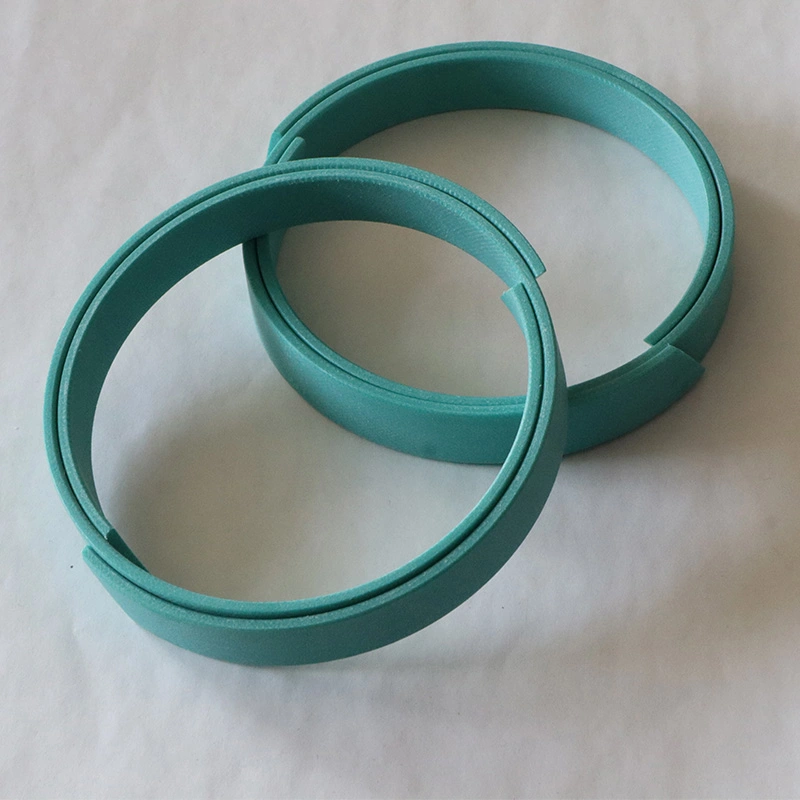

A tartógyűrű a hidraulikus henger fontos alapvető alkotóeleme. Annak érdekében, hogy alkalmazkodjunk a csúszó gyűrűs kombinált tömítések és a lágy csapágyszerkezetek fejlesztéséhez a világon, cégünk sikeresen fejlesztette ki a ruha által megerősített fenolos támogató gyűrűt (öveket). A tényleges felhasználás évei azt mutatták, hogy ez a termék elérte vagy meghaladta a hasonló külföldi termékek minőségi szintjét, és a felhasználók széles körben dicsérték. A cégünk által előállított támogató gyűrűk (övek) teljesítménytáblája referenciaként használható. A dugattyú és a dugattyú rúdja a viszonzó hidraulikus henger támogató és irányító szerepet játszik.

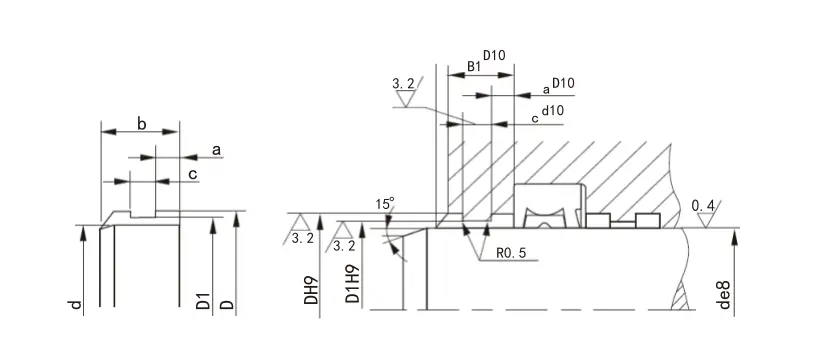

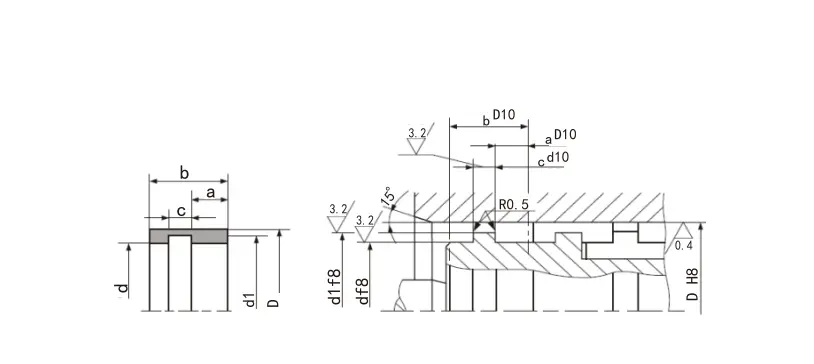

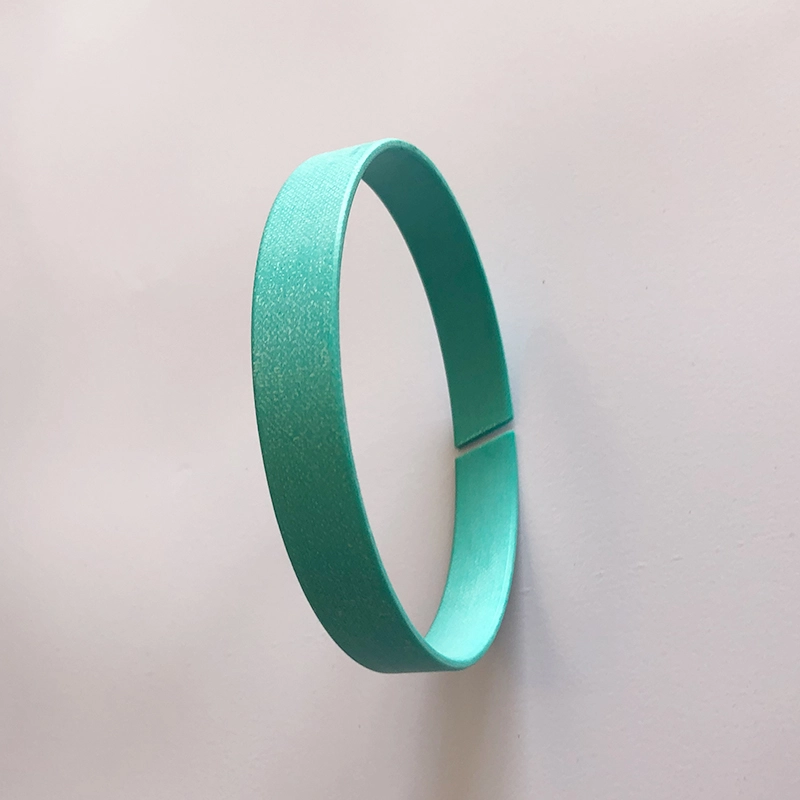

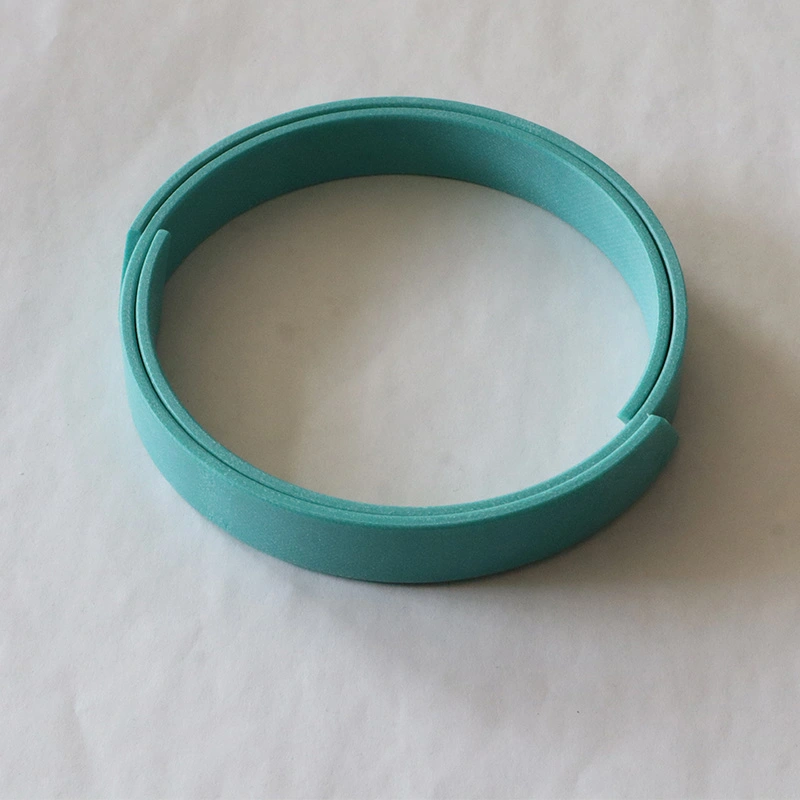

RCS nemfémes vezetőgyűrű dugattyúrúdhoz RCT nem fémes vezetőgyűrű dugattyúhoz

A hidraulikus hengerben futó dugattyú vagy dugattyúrúd esetében a kopásgyűrűnek pontos irányító hatása van, és elnyeli a sugárirányú erőket. Ugyanakkor a kopásgyűrű megakadályozhatja a hidraulikus hengerben lévő csúszó alkatrészek fémkontaktusát. A fém kopásgyűrűkkel összehasonlítva a nem fémes kopásgyűrűknek számos előnye van. Közülük a ruha által megerősített fenolos és PTFE útmutató gyűrűk a helyszíni vágásban és a használatra kész típusokban kaphatók.

1. Jó kopásállóság

2. Kerülje a fémkontaktust

3. Elnyomhatja a mechanikai rezgést

4. A kopásgyűrű központosító hatása miatt nagyobb radiális clearance megengedett

5. Egyszerű horony és könnyen telepíthető

Az alacsony karbantartási költségek a fenti előnyök alapján széles körben használják

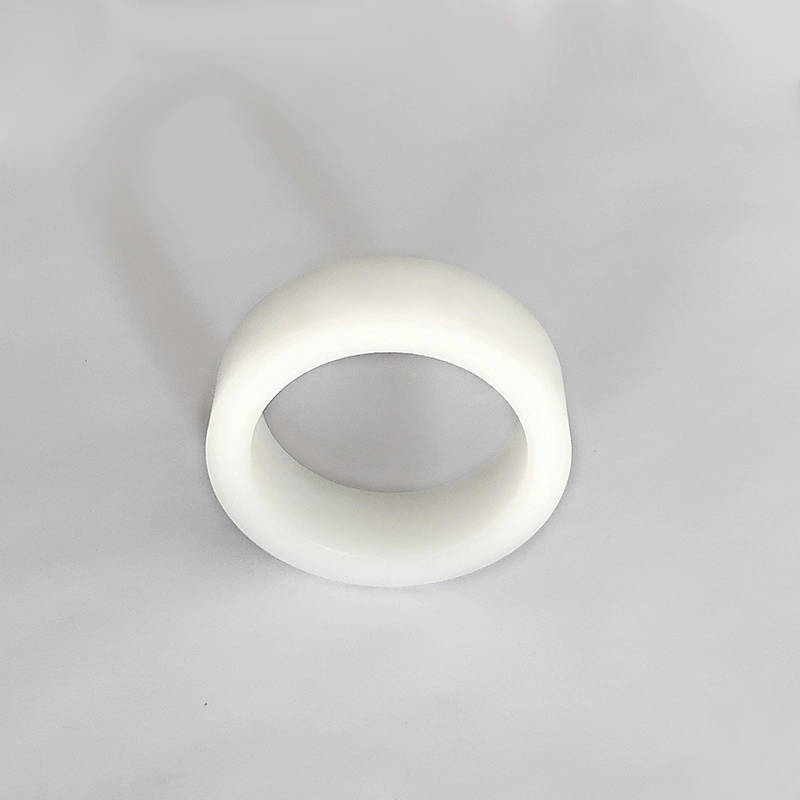

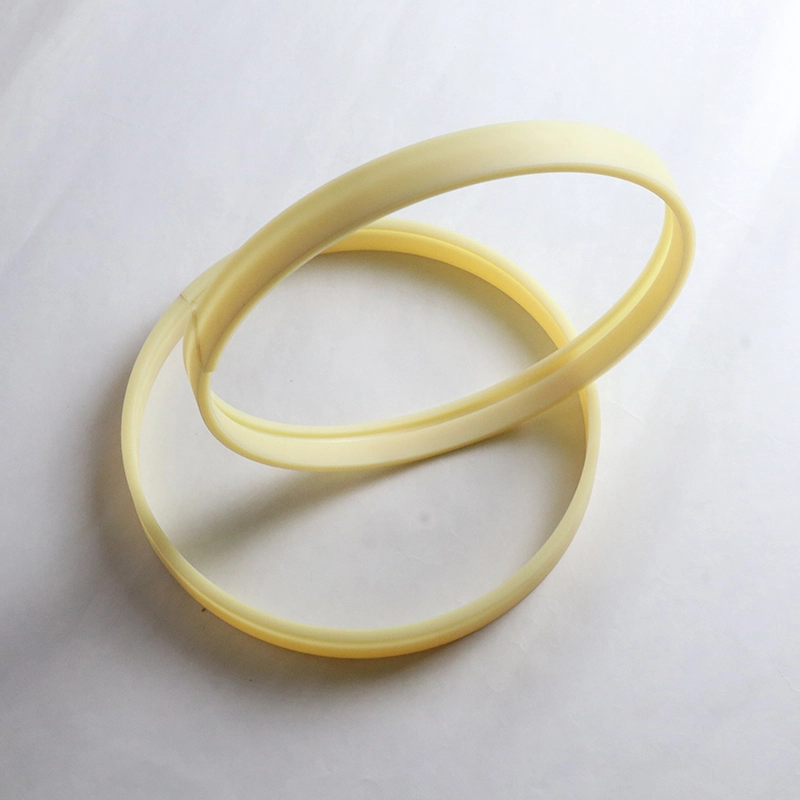

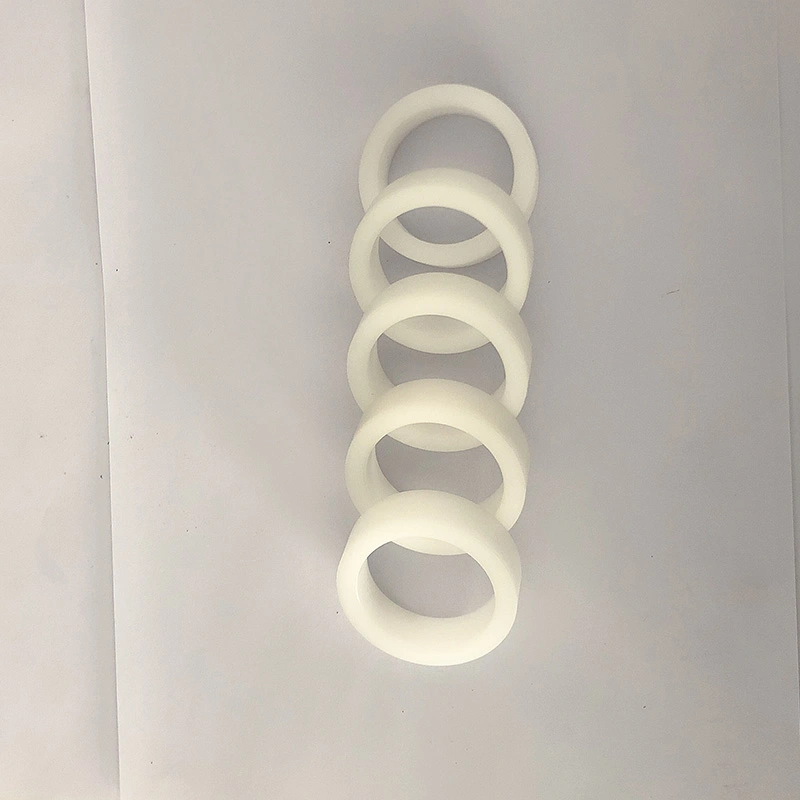

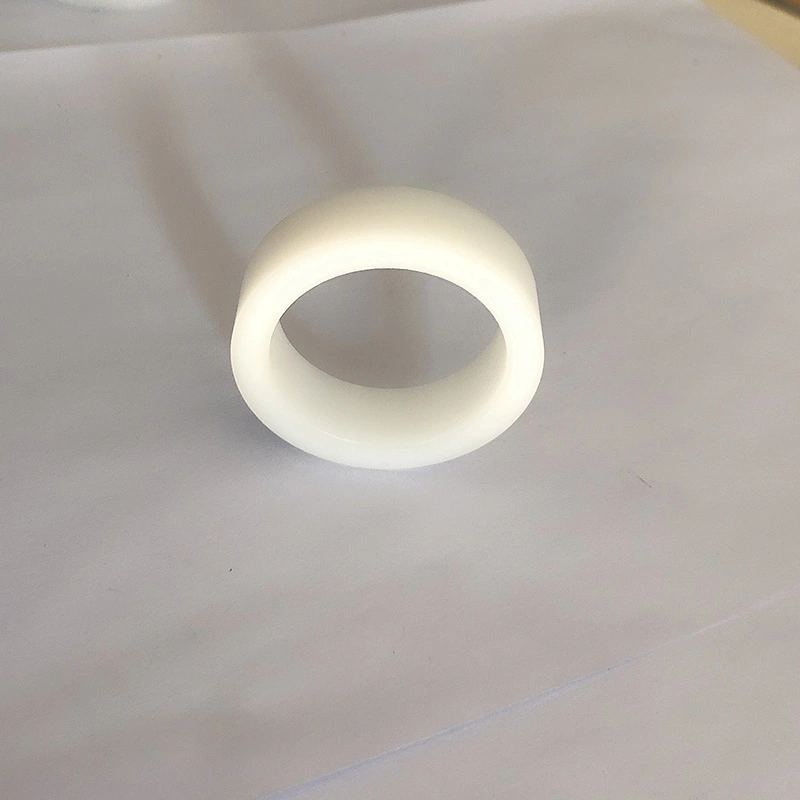

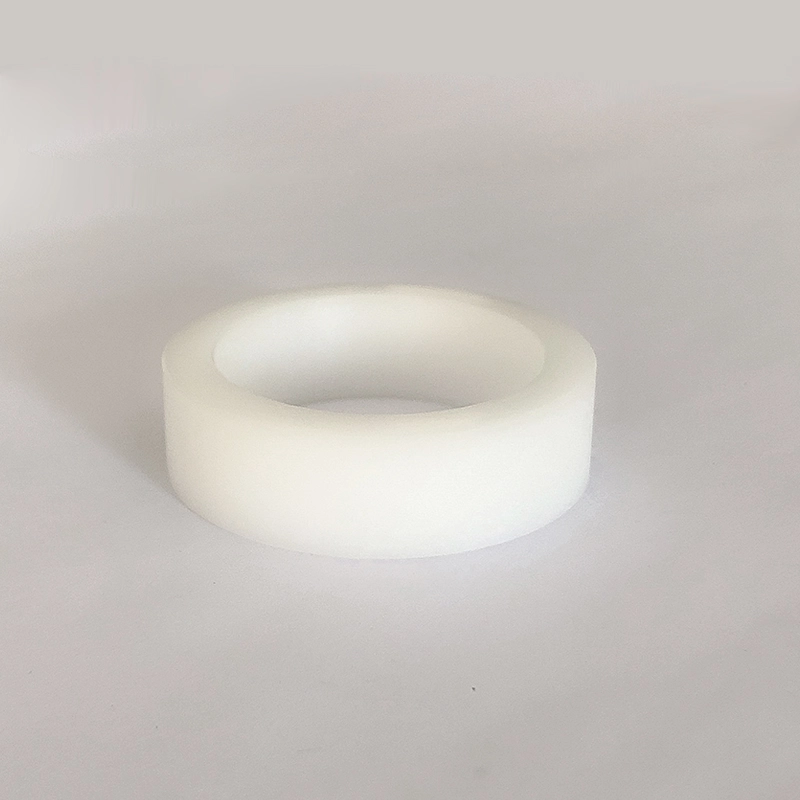

Vezetőhüvely

A GFAI egy dugattyúrúd vezető hüvelye, amely támasztja és irányítja a dugattyúrúdot, valamint porálló funkcióval is rendelkezik. A GFI és a GFA vezető hüvelyei a dugattyús rúd vezető hüvelyei, amelyek támasztják és irányítják a dugattyúrúdot.

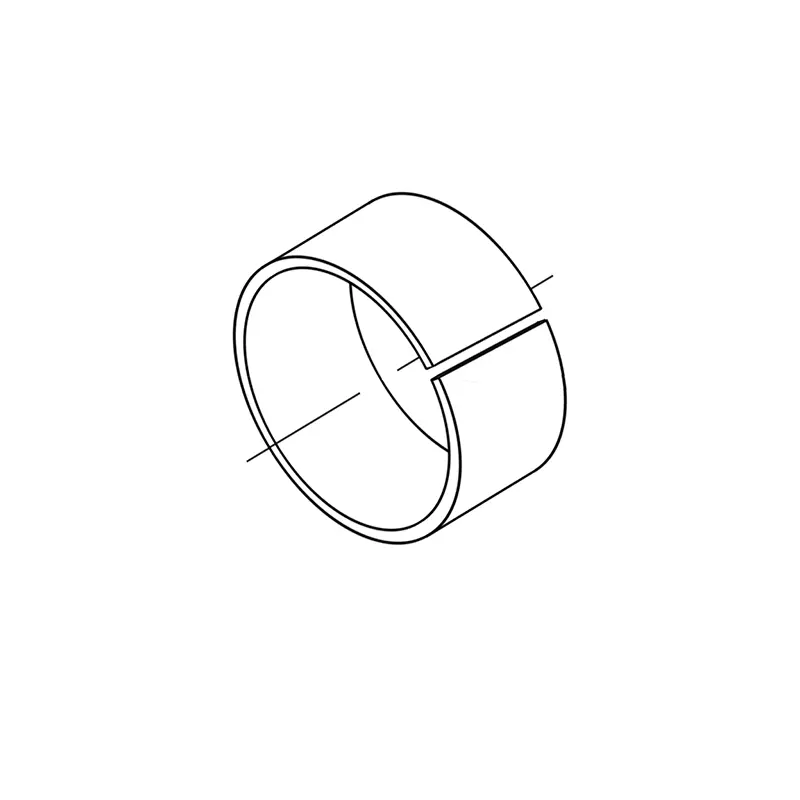

Az RCSF-1 vezetőgyűrű acéllemezből készül, mint alap, bronzpor a közepén szinterelt, és a felületen hengerelt polietrafluor-etilén és rost keveréke. Jellemzők: 1. A PTFE és a rost keveréke 0,01-0,03 mm, és egy átviteli filmet képez a kettős felület védelme érdekében, és önmagában kenő tulajdonságokkal rendelkezik; 2. 3. Alacsony széntartalmú acél, jó terhelés-hordozó kapacitást és hővezető képességet biztosítva.

Az RCFB típusú bronzvezető gyűrű CUSN8 bronzból készül, mint alapanyag, és egy gazdasági persely, nagy terhelésű képességgel és jó ellenállással. Az RCFB090 termék működési felületét rendszeres gyémántolaj -lyukak borítják, és az RCFB092 termék működési felületét normál olajfuratokkal borítják, amelyek az olajtároló szerepet játszanak. Könnyebb olajfilm kialakítása a mozgás kezdetén, ezáltal csökkentve a kezdeti súrlódási ellenállást.

Termékjellemzők és alkalmazások:

Rendelési példa:

PTFE útmutatószalag megrendelési példa RC1081–9.7x2.5

Fenolos ruhadarigés Szalag Rendelési Példa RC1082–9.7x2.5

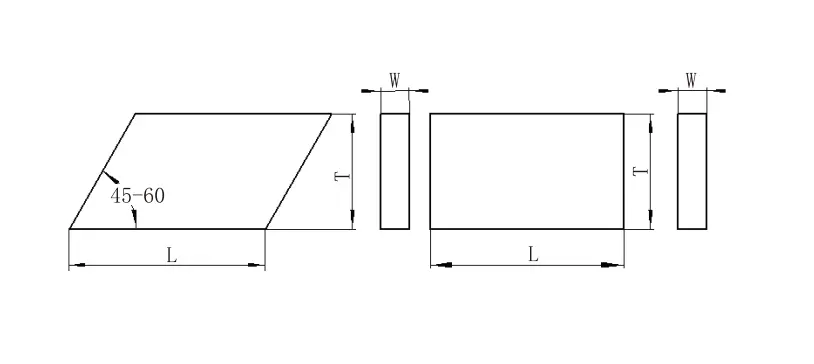

Vágási hossz kiszámítás

Tengelyhez: l = 3,1 (d+w) lyukhoz: l = 3,1 (d-w)

L --- gyűrűhossz d --- tengely átmérője D --- lyuk átmérője w --- gyűrű vastagság z --- vágás hézag

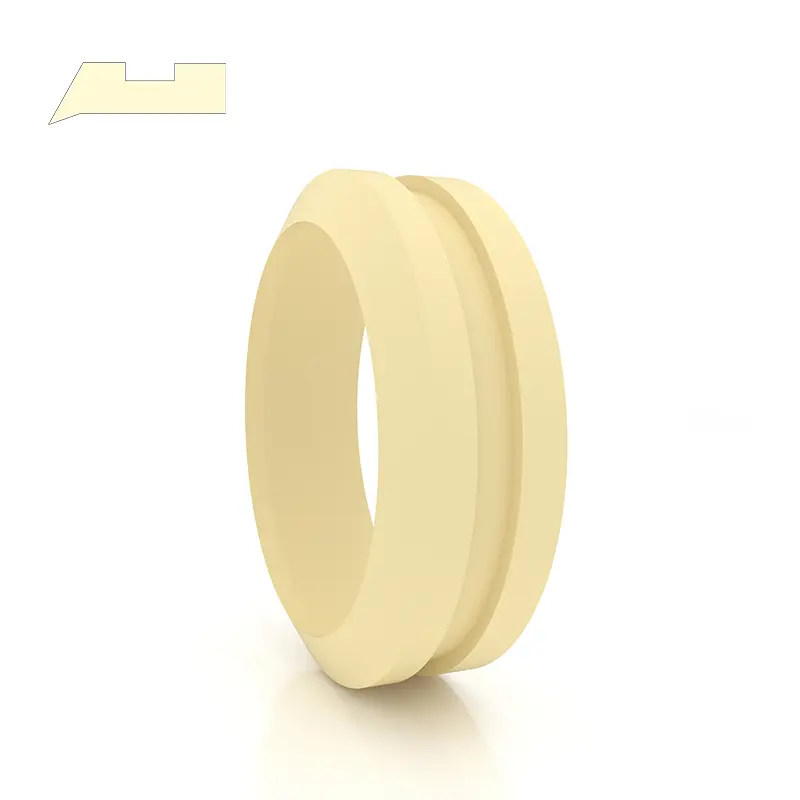

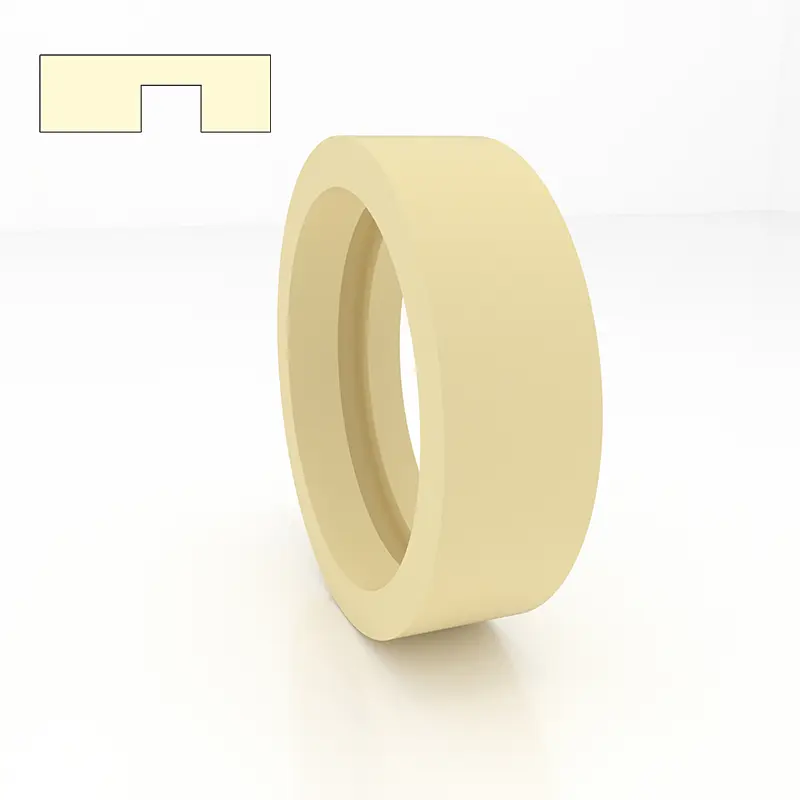

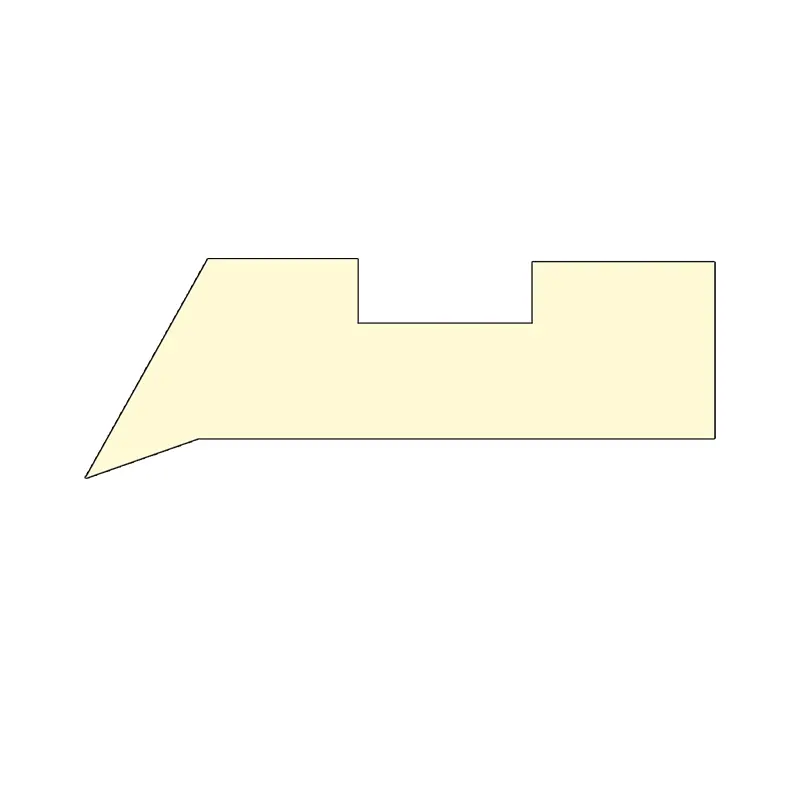

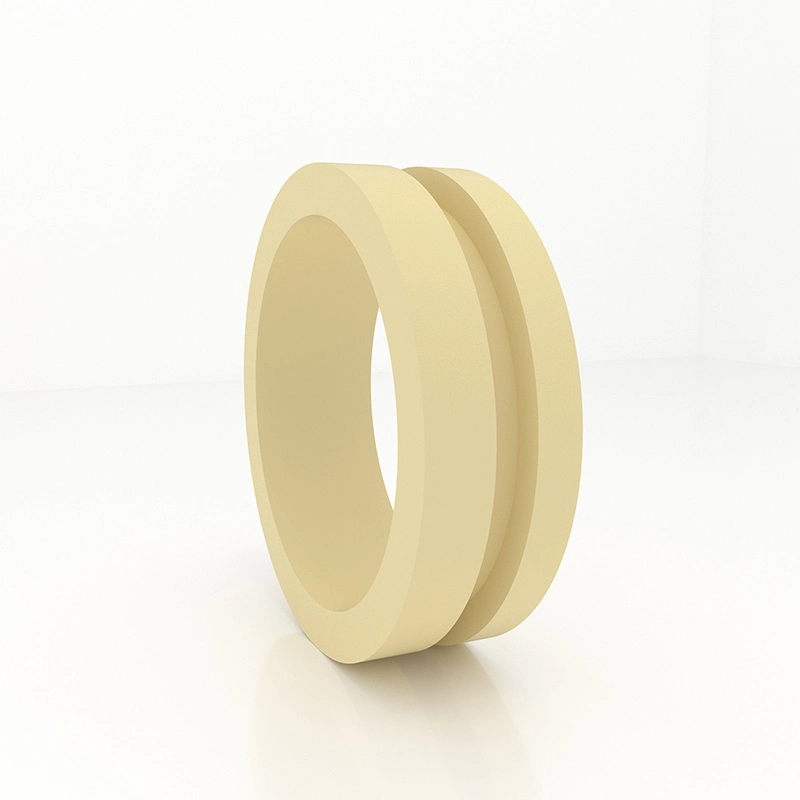

Útmutató hüvely gfai

1. Teljesítmény és használat: A GFAI vezetőhüvelye a dugattyúrúd vezető hüvelye, amely támogatja és irányítja a dugattyúrúdot, és porálló funkcióval rendelkezik.

2. Anyag: Nylon PA, polioxi -metilén POM és polietrafluor -etilén PTFE.

3. Munkakörülmények: Munkahőmérséklet: -55 ～+225 ° C (a PTFE -t 120 ° felett használják).

4. Tervezési szabvány: Tervezés és kiválasztáskor lásd a Hunger Company FAI sorozatát.

5. Jelölési és rendelési módszer: A GFAI vezetőhüvelyét a rendelési számmal jelöljük, példa: GFAI-0600 PTFE

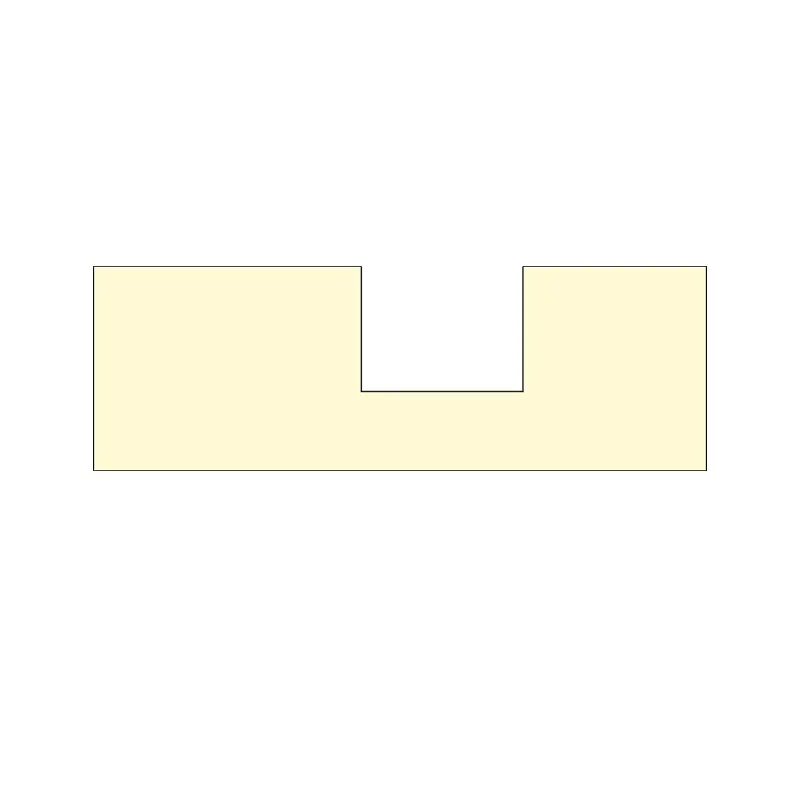

Útmutató GFI

1. Teljesítmény és használat: A GIAD SLEVE GFI vezető hüvelye a dugattyúrúdhoz, amely támogatja és irányítja a dugattyúrúdot.

2. Anyag: Nylon PA, polioxi -metilén POM és polietrafluor -etilén PTFE.

3. Munkakörülmények: Munkahőmérséklet: -55 ~+255 ° C (a PTFE -t 120 ° C felett használják)

4. Tervezési szabvány: Tervezés és kiválasztáskor lásd a Hunger FI sorozatát.

5. Jelölési és rendelési módszer: Az útmutató hüvelyét a GFI-vel jelöljük, Példa: GFI-0360 PA

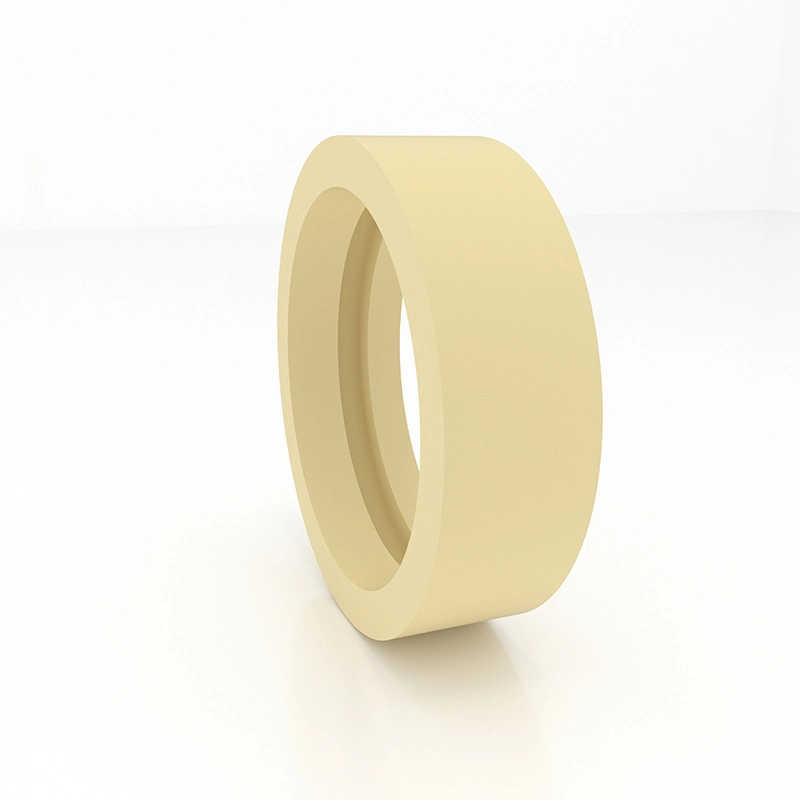

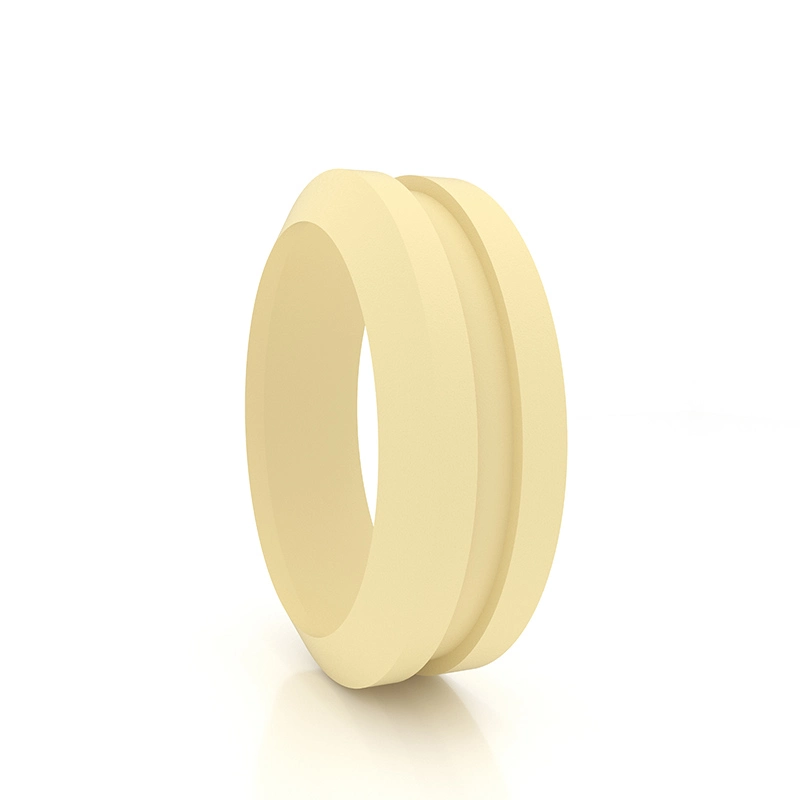

Útmutató GFA

1. Teljesítmény és felhasználás: A GAIRE SLEVE GFA egy dugattyú vezető hüvelye, amely támogatja és irányítja a dugattyút.

2. Anyag: Nylon PA, polioxi -metilén POM és polietrafluor -etilén PTFE.

3. Munkakörülmények: Munkahőmérséklet: -55 ~+255 ° C (a PTFE -t 120c felett használják)

4. Tervezési szabvány: Tervezés és kiválasztáskor lásd a Hunger FA sorozatát.

5. Jelölési és rendelési módszer: A GAID hüvely GFA-ja megrendelési számmal van megjelölve, példa: GFA-0560 PA

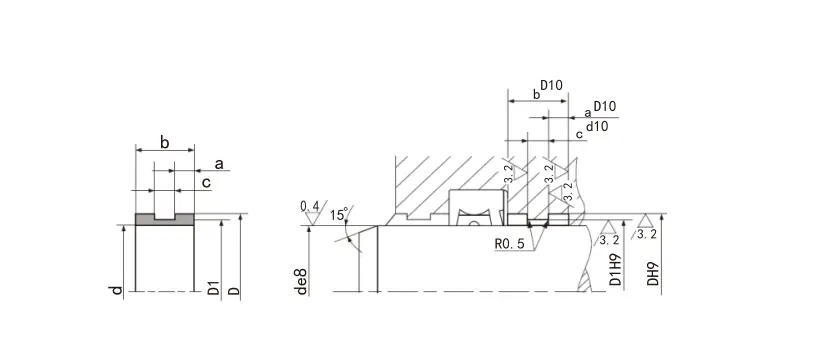

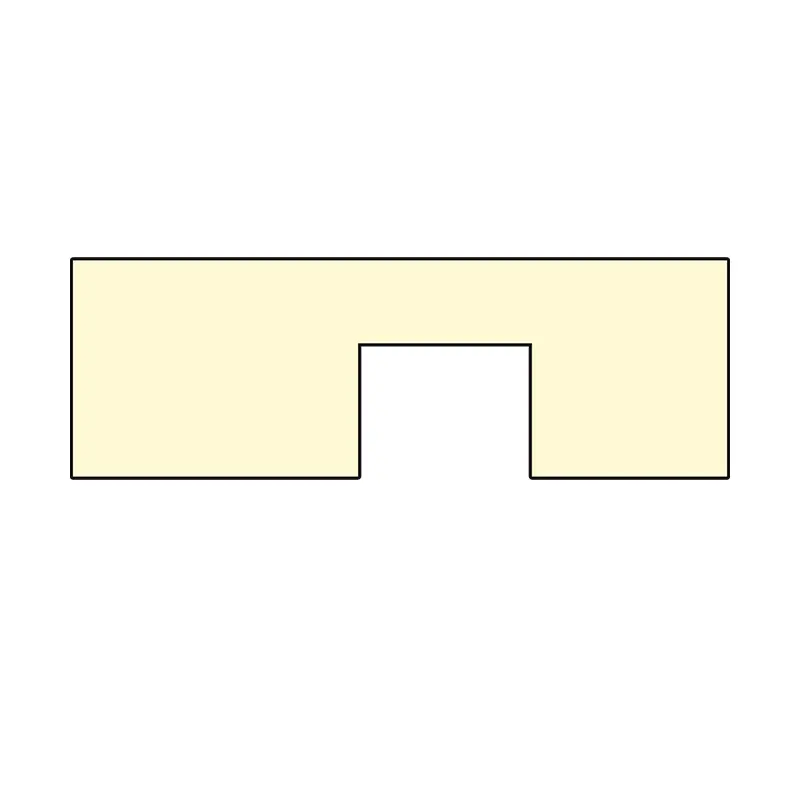

6. Szerkezeti eszköz:

Műszaki adatok:

Modell	Horony szélessége H+0,2	Vastagság T-0.05	T vastagság t T-0.05	Vastagság T-0.05	Vastagság T-0.05	Vastagság T-0.05
RC1081/1082-4.2	4.2	1	1.55	2	2.5	-
RC1081/1082-5.6	5.6	1.55	2	2.5	-	-
RC1081/1082-6.3	6.3	1.55	2	2.5	-	-
RC1081/1082-8.1	8.1	1.55	2	2.5	-	-
RC1081/1082-9.7	9.7	2	2.5	3	3.5	4
RC1081/1082-12.7	12.7	2	2.5	3	3.5	4
RC1081/1082-15	15	2	2.5	3	3.5	4
RC1081/1082-20	20	2	2.5	3	3.5	4
RC1081/1082-25	25	2	2.5	3	3.5	4
RC1081/1082-30	30	2	2.5	3	3.5	4
RC1081/1082-35	35	2	2.5	3	3.5	4
MEGJEGYZÉS: A vastagbőr sorozatot általában használják. Ha a szükséges termék nincs ebben a táblázatban, kérjük, vegye fel velünk a kapcsolatot.

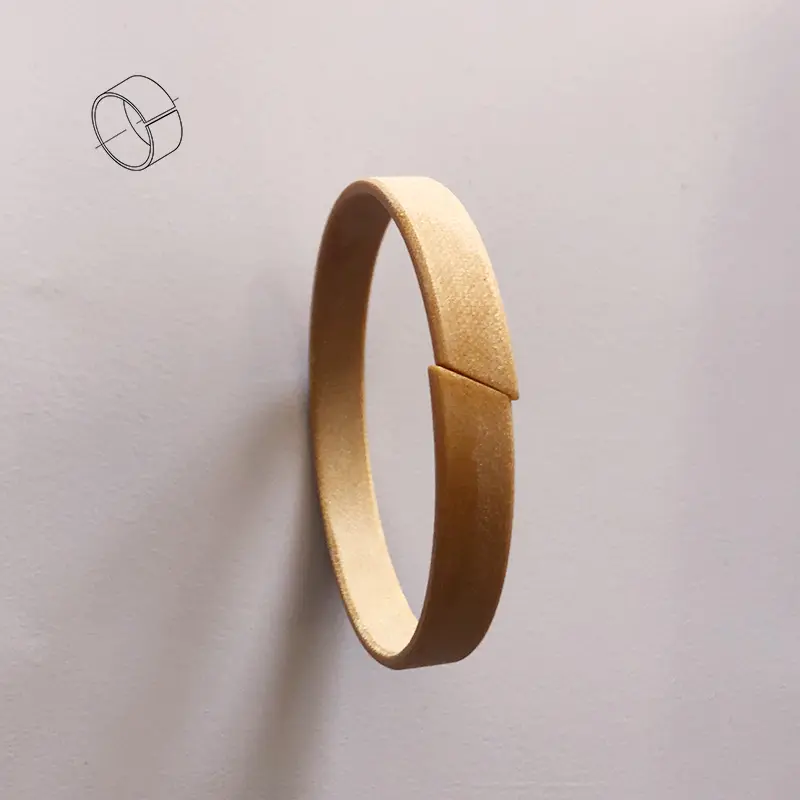

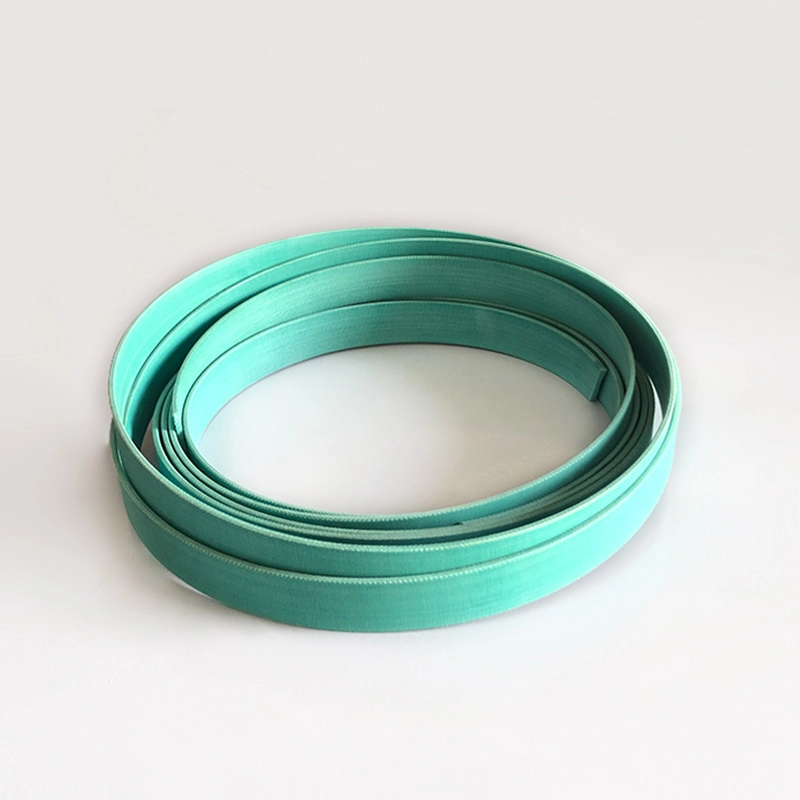

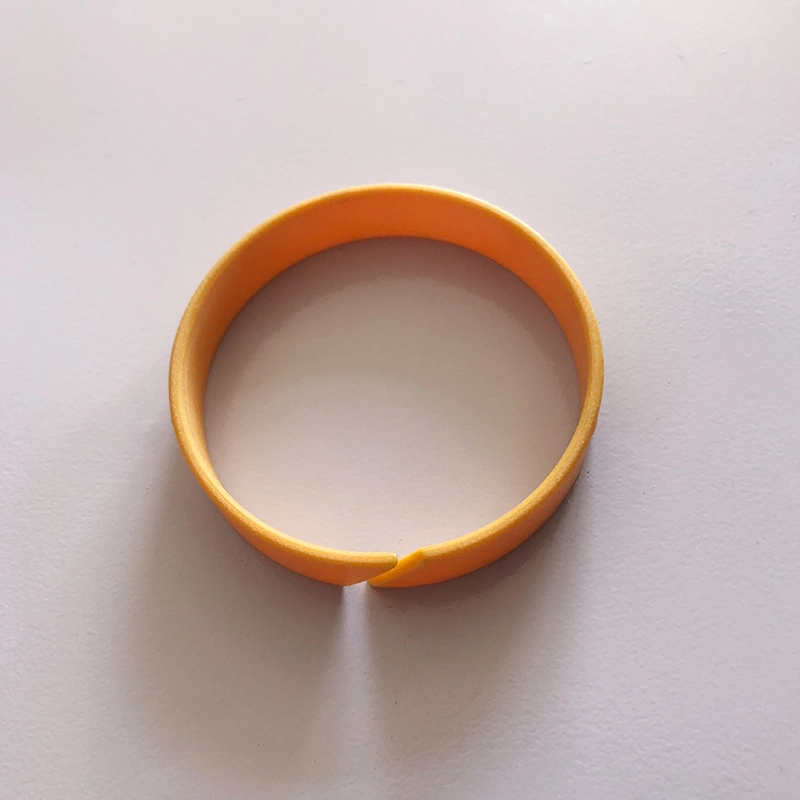

Ruha által megerősített fenolos tartógyűrű (öv)
A támogató gyűrűk a hidraulikus hengerek fontos alapvető alkotóelemei. Annak érdekében, hogy alkalmazkodjunk a csúszó gyűrűs kombinált tömítések és a lágy csapágyszerkezetek fejlesztéséhez a világon, cégünk sikeresen fejlesztette ki a ruha által megerősített fenolos támogató gyűrűt (öveket). A tényleges felhasználás évei azt mutatták, hogy ez a termék elérte vagy meghaladta a hasonló külföldi termékek minőségi szintjét, és a felhasználók széles körben dicsérték. Az 1–4. Táblázat a társaságunk által előállított támogató gyűrűk (övek) teljesítménytáblái.

1. táblázat: A támogató gyűrű és a Busak+Shamba termékek fizikai tulajdonságainak összehasonlítása

Mintaforrás	Támogató gyűrű vastagsága (mm)	Nyomószilárdság (MPA)	Olajállóság súlyváltozási sebessége hidraulikus olaj (70 ± 2 ℃*24h bel	Törési erő (MPA)	Interlayer tapadás (kN/m)
Divat+shamba	2.48	338.9	2.83	35.6	1.2
Termékeink	2.48	425	0.90	37.0	2.9
	2.48 (grafittel)	390	0.63	36.4	2.08

2. táblázat A hidraulikus henger tartógyűrű teljesítménymutatója

Mintafajta	Termékeink		Orchot Tudott ①	DurateC900 ①	Turcite47 ②	MT64/5B	Nokwr (Japán)	A POM módosított Polioxi -metilén	Macska (USA)
	Mért érték	Szükséges mutatók
Nyomószilárdság (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	≥150	≥80	≥217

Megjegyzés: ①busak+Shamba Company ②merkel Company 3. táblázat

Mintafajta	Termékeink		Orchot Tudott ①	DurateC900 ①	Turcite47 ②	MT64/5B	Nokwr (Japán)	A POM módosított Polioxi -metilén	Macska (USA)
	Mért érték	Szükséges mutatók
Nyomószilárdság (MPA)	≥350	≥330	≥350	≥280	≥50	≥270	-	≥80	≥217

Megjegyzés: ①busak+Shamba Company ②merkel Company 4. táblázat Termékeink súrlódási együtthatója és orkot TLG száraz súrlódás és olajcsepp körülmények között

Terhelés egységnyi érintkezési hossz W (N/MM)	Hertz Contact Relay (N/MM2)	Súrlódási együttható
		Száraz súrlódási állapot		Olajcsepp kenési állapot
		Termékeink	Orchot tlg	Termékeink	Orchot tlg
5.9	22.0	0.054	0.066	0.057	0.079
29.0	48.7	0.052	0.067	0.056	0.081
44.4	60.3	0.045	0.071	0.055	0.088
59.8	69.8	0.021	0.073	0.053	0.087
75.2	78.3	0.020	0.075	0.052	0.085

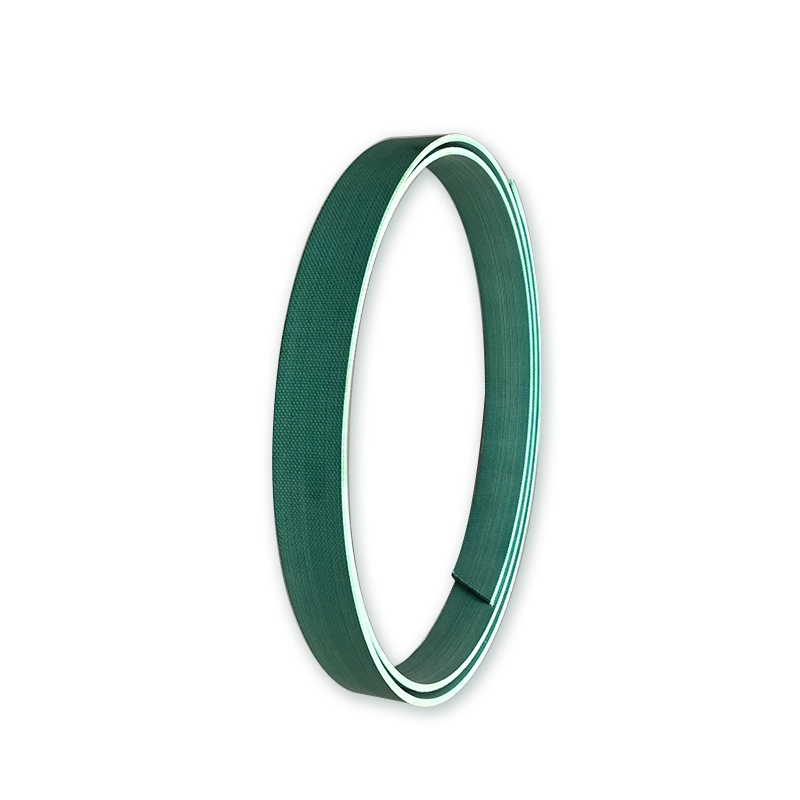

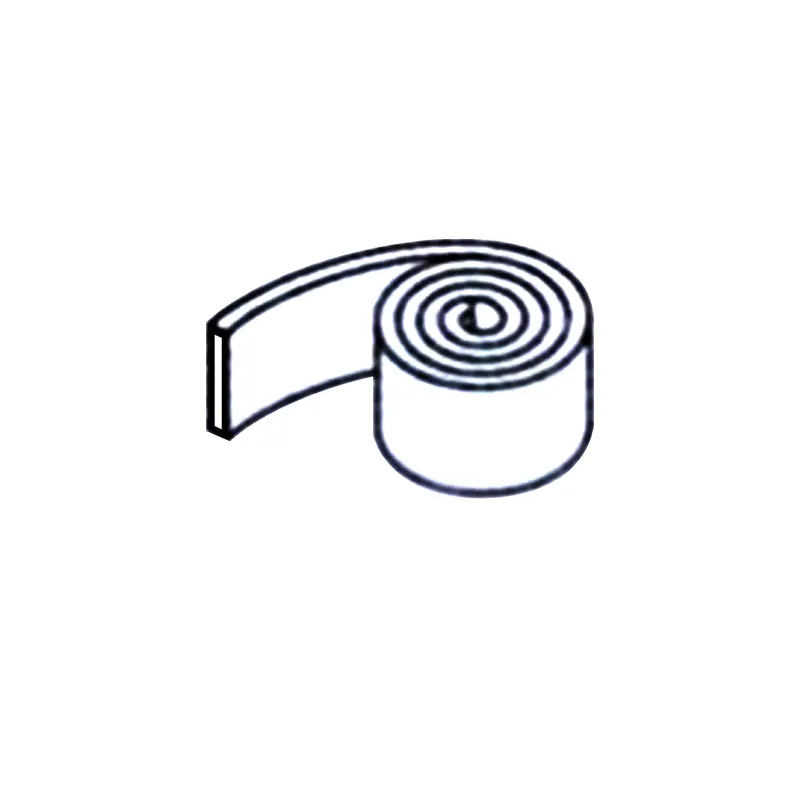

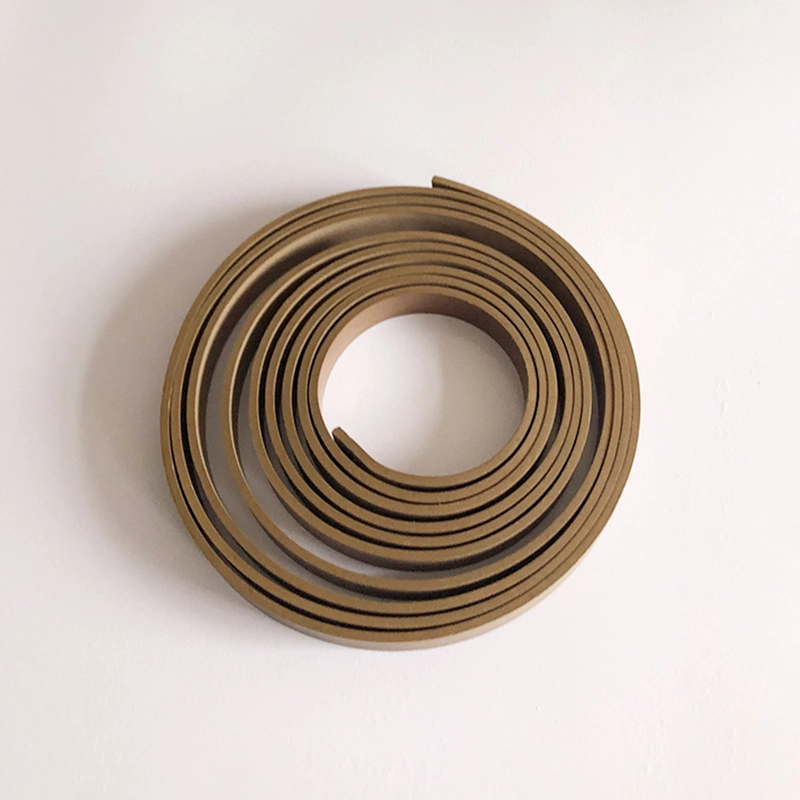

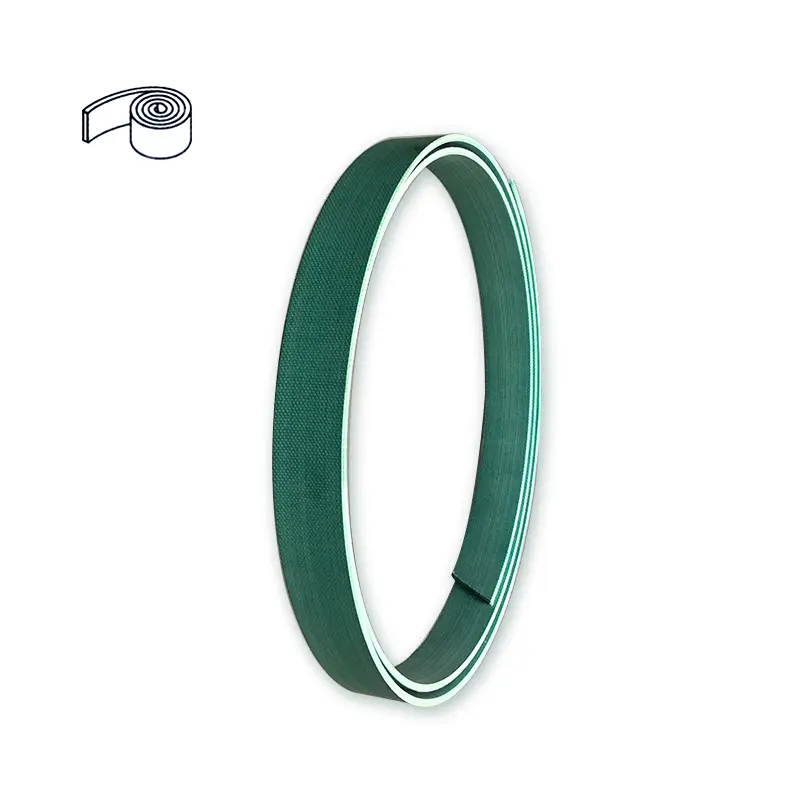

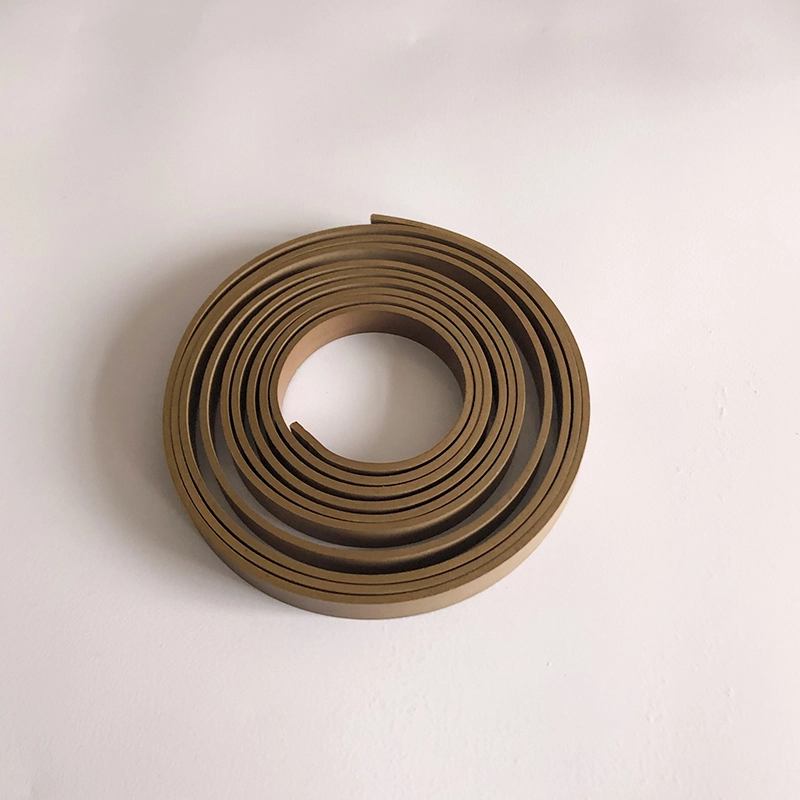

PTFE kopásálló öv (gyűrű)
Anyag	PTFE+bronz
Kínálat	Tekercs (általában kb. 20 méter/tekercs) vagy vágja a kívánt hosszúságra
Előnyök	1. Alacsony súrlódás, kúszó és harapás;
	2. Jól működhet elegendő kenés nélkül;
	3. Rezisztens a különféle táptalajokkal szemben, kiváló kémiai stabilitás;
	4. A kopásálló gyűrűbe ágyazott kemény tárgyakat képes befogadni, csökkentve a henger és a tömítések megkarcolását, így a nehéz terhelésű helyzetekben több kopásálló gyűrűt használnak;
	5. Jó kopásállósággal is rendelkezik nagysebességű és könnyű terhelésű helyzetekben, tehát ez a legszélesebb körben alkalmazott kopásálló gyűrű;
	6. NEM méretkorlátozások, nagy átmérőjű helyzetekben.
Hőmérséklet	-60 ~+200 ℃
Maximális sebesség	15 m/s
Maximális extrudálási szilárdság	15n/mm2 (20 °)
	7,5N/mm2 (80 °)
	5n/mm2 (120 °)

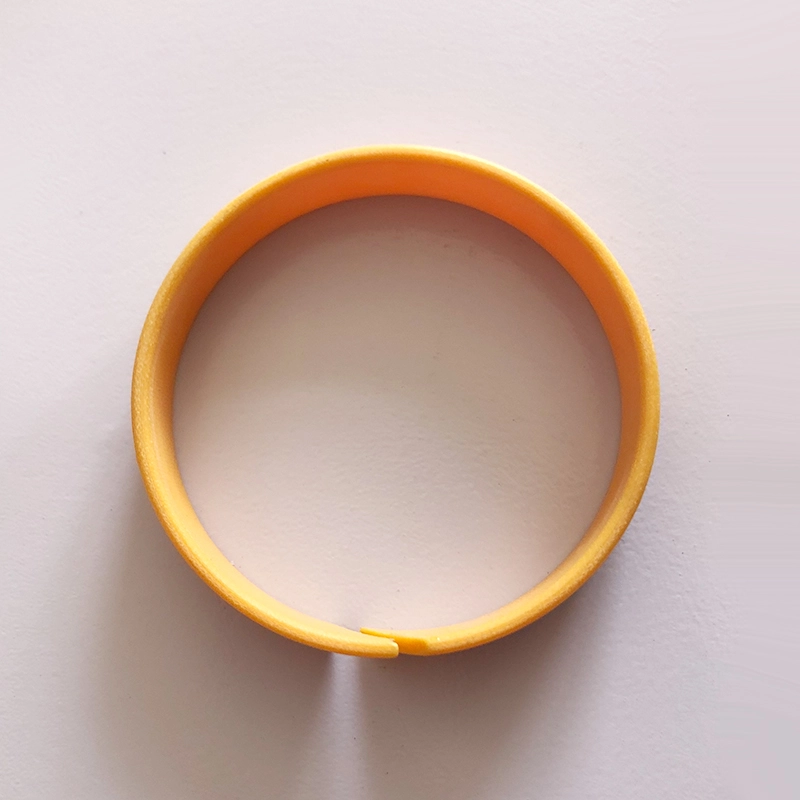

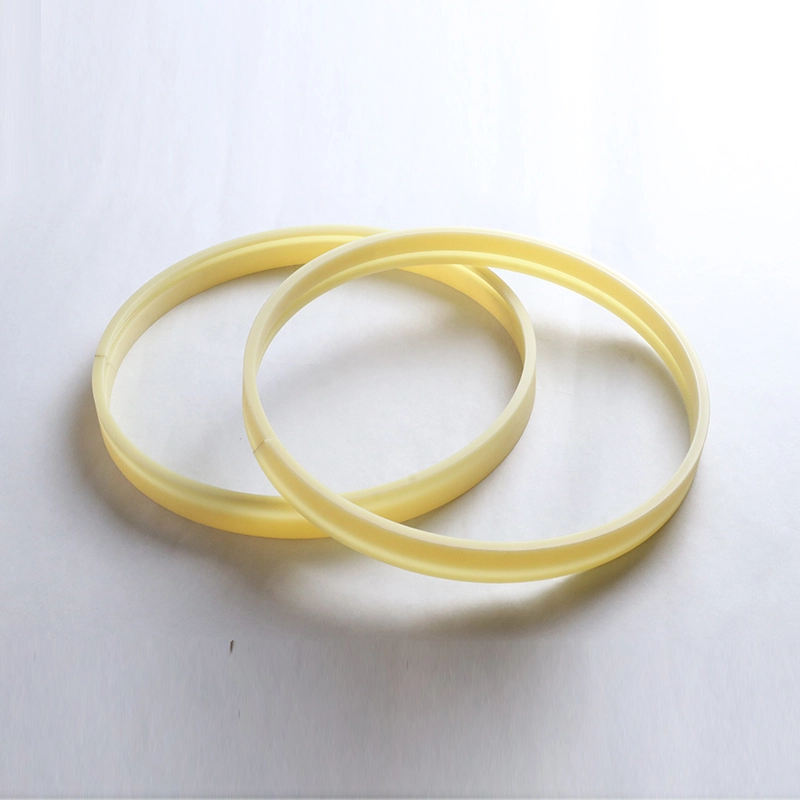

Nem fémes vezetőgyűrű az RCS dugattyúrúdhoz

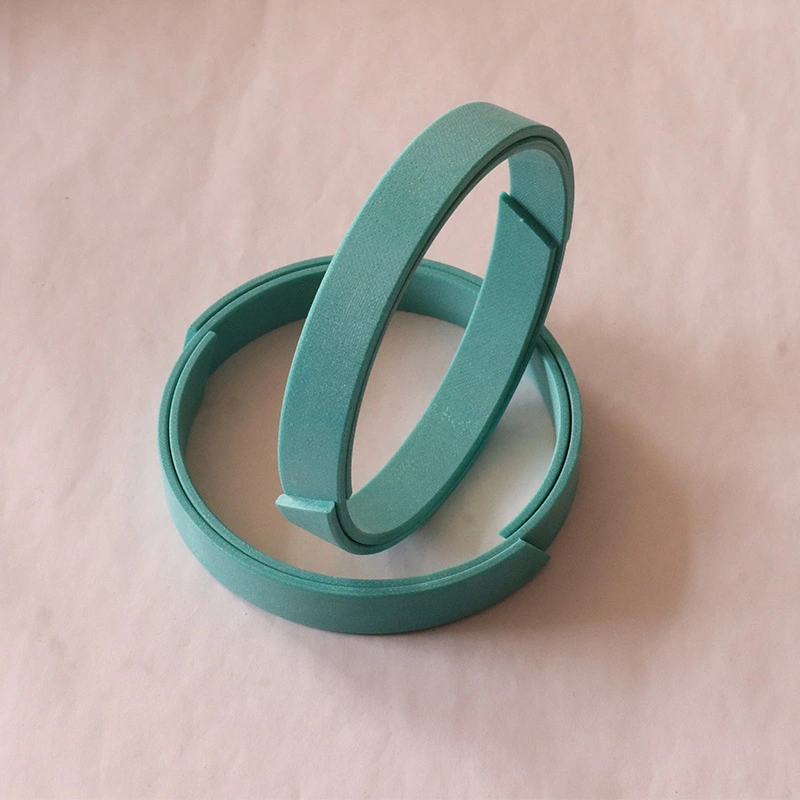

Nem fémes vezetőgyűrű az RCT dugattyúhoz

A hidraulikus hengerben futó dugattyú vagy dugattyúrúd esetében a kopásgyűrűnek pontos irányító hatása van, és elnyeli a sugárirányú erőket. Ugyanakkor a kopásgyűrű megakadályozhatja a hidraulikus hengerben lévő csúszó alkatrészek fémkontaktusát. A fém kopásgyűrűkkel összehasonlítva a nem fémes kopásgyűrűknek számos előnye van. Közülük a ruha által megerősített fenolos és PTFE útmutató gyűrűk a helyszíni vágásban és a használatra kész típusban kaphatók.

1. Jó kopásállóság

2. Kerülje a fém-fém érintkezést

3. Elnyomhatja a mechanikai rezgést

4. A kopásgyűrű központosító hatása miatt nagy radiális clearance megengedett

5. Egyszerű horony, könnyen telepíthető

6. A fenti előnyök alapján alacsony karbantartási költségek széles körben használják

Anyagok:

1.

2.

3. Formaldehid gyanta + megerősített rost prif

A különböző anyagok terheléshordozó képességének összehasonlító táblája (referencia)

Anyag	Betöltési kapacitás max (n/mm2)
PTFE-vel töltött rézpor	15 (20 ° C); 7,5 (80 ° C); 5 (120 ° C)
Fenolos ruhával	90 (60 ° C); 40 (80 ° C)
Polioxi -metilén vagy nylon	25 (60 ° C); 15 (80 ° C)
Polioxi -metilén vagy nejlon töltött	40 (60 ° C); 30 (80 ° C)

Groove felszíni minősége

Simaság	Rtmax (μm)	RA (μM)
Csúszófelület	≤2,5	0,05-0.3
Horony alsó	≤10	≤2
Horony oldal	≤15	≤3

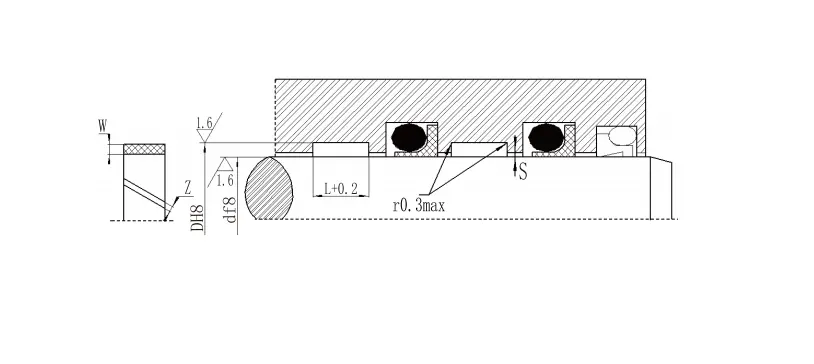

Dugattyúrúd vezető gyűrűs specifikációs sorozat

Rúd átmérője	Alsó átmérő	Horony szélessége	Vastagság	Rés		Rúd átmérője	Alsó átmérő	Horony szélessége	Vastagság	Rés
d f8/h9	D H8	L+0.2	W	Z		d f8/h9	D H8	L+0.2	W	Z
8-20	D+3.1	2.5	1.55	1-2		200-9999.9	D+5	25	2.5	8-33
10-50	D+3.1	4	1.55	1-3		1000-4200	D+5	25	2.5	33-134
15-140	D+5	5.6	2.5	2-5		280-999.9	D+8	25	4	10-33
20-220	D+5	9.7	2.5	2-9		1000-2200	D+8	25	4	33-70
80-400	D+5	15	2.5	4-15

RCSF-1 önforgalmazó vezetőgyűrű-paraméterek
Paraméterek			RCSF-1		RCSF-1D	RCSF-1B	RCSF-1
			Ólommentes perselyek		Hidraulikus speciális hüvely	Bronz alap persely	Rozsdamentes acél korrózióálló hüvely
Maximális csapágynyomás (dinamikus)			140N/mm²		140N/mm²	140N/mm²	140N/mm²
Maximális csapágynyomás (statikus)			250N/mm²		250N/mm²	250N/mm²	250N/mm²
Oszcilláló mozgás			60n/mm²		60n/mm²	60n/mm²	60n/mm²
Maximális csúszási sebesség (olajkenés)			<2m/s		<2m/s	<2m/s	<2m/s
Együttható súrlódás μ	Száraz súrlódás		0,04 ~ 0,2		0,04 ~ 0,18	0,03 ~ 0,18	0,04 ~ 0,2
	Olajkenés		0,02 ~ 0,08		0,02 ~ 0,08	0,02 ~ 0,08	0,02 ~ 0,08
Maximális PV -érték (száraz)			3,6n/mm².m/s		3,8n/mm².m/s	4.3n/mm².m/s	3,6n/mm².m/s
Maximális PV -érték (olaj)			30n/mm².m/s		30n/mm².m/s	30n/mm².m/s	30n/mm².m/s
Üzemi hőmérséklet			-195 ℃ ~+280 ℃		-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃	-195 ℃ ~+280 ℃
Hővezető képesség			42W/M.K		42W/M.K	42W/M.K	42W/M.K
Lineáris tágulási együttható			11*10-6/k		11*10-6/k	18*10-6/k	15*10-6/k
RCFB típusú bronz vezető gyűrű paraméter táblázat
Paraméter		RCFB090		RCFB092		RCFB09G
Sűrűség		8,9G/cm³		8,9G/cm³		8,9G/cm³
Nyomószilárdság		470N/mm²		470N/mm²		470N/mm²
Hővezető képesség		60W/M.K		60W/M.K		58W/M.K
Lineáris tágulási együttható		18.5*10-6/k		18.5*10-6/k		18.5*10-6/k
Keménység		90 ~ 120HB		90 ~ 120HB		90 ~ 120HB
Meghosszabbítás		55%		55%		55%
Anyagnév		Cusn8p		Cusn8p		Cusn8p
Egyéb opcionális anyagok		Cusn6.5p		Cusn6.5p		Cusn6.5p
