Alapvető hidraulikus tömítések

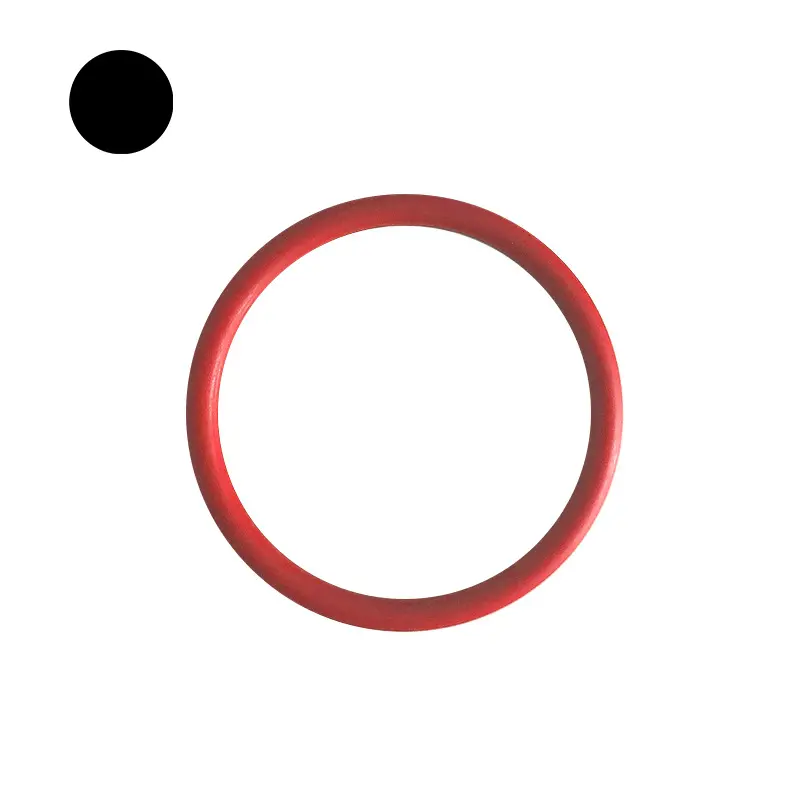

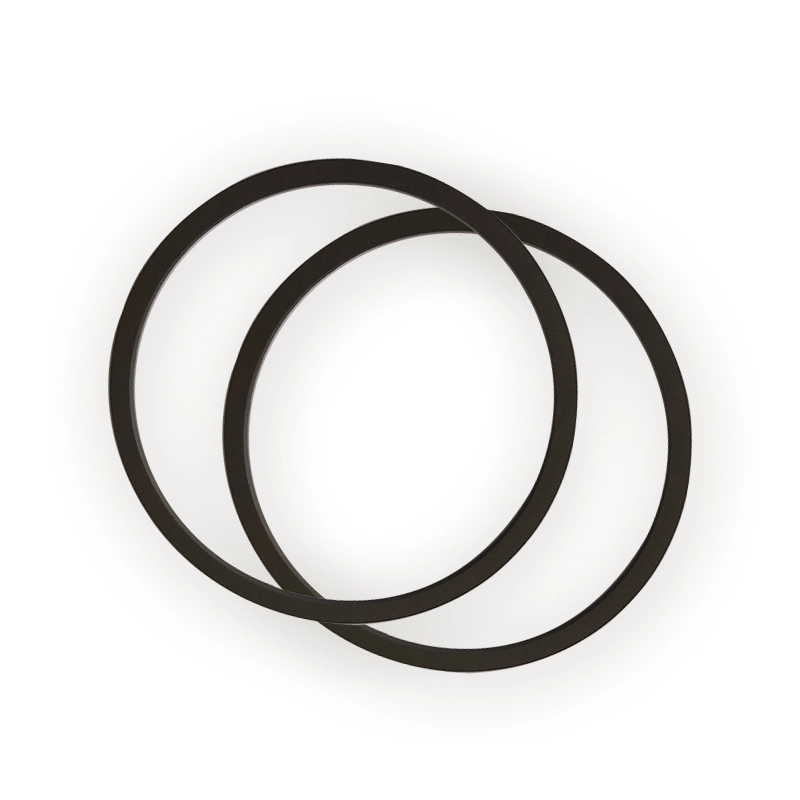

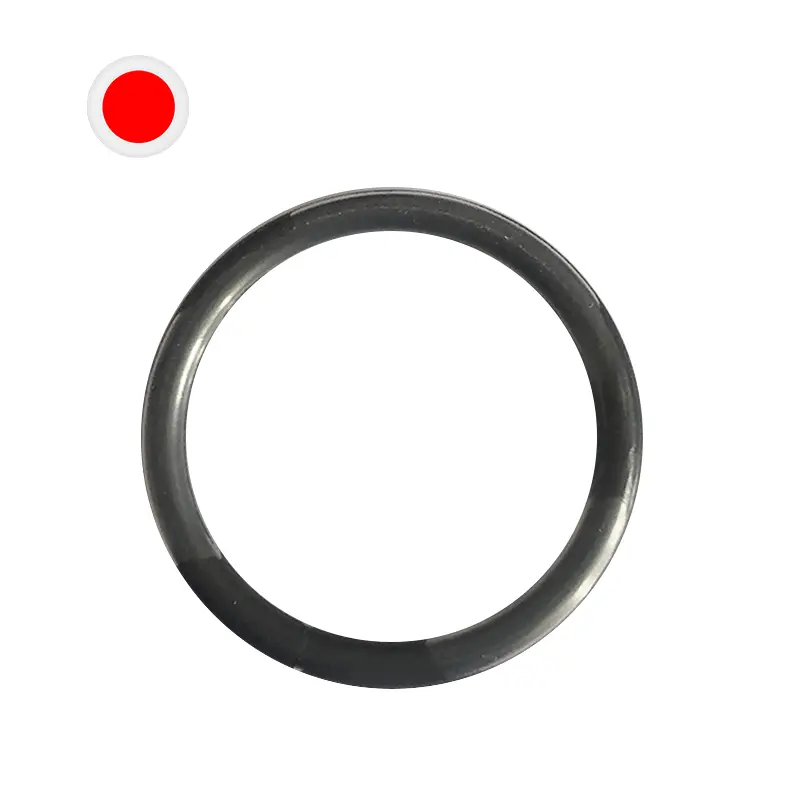

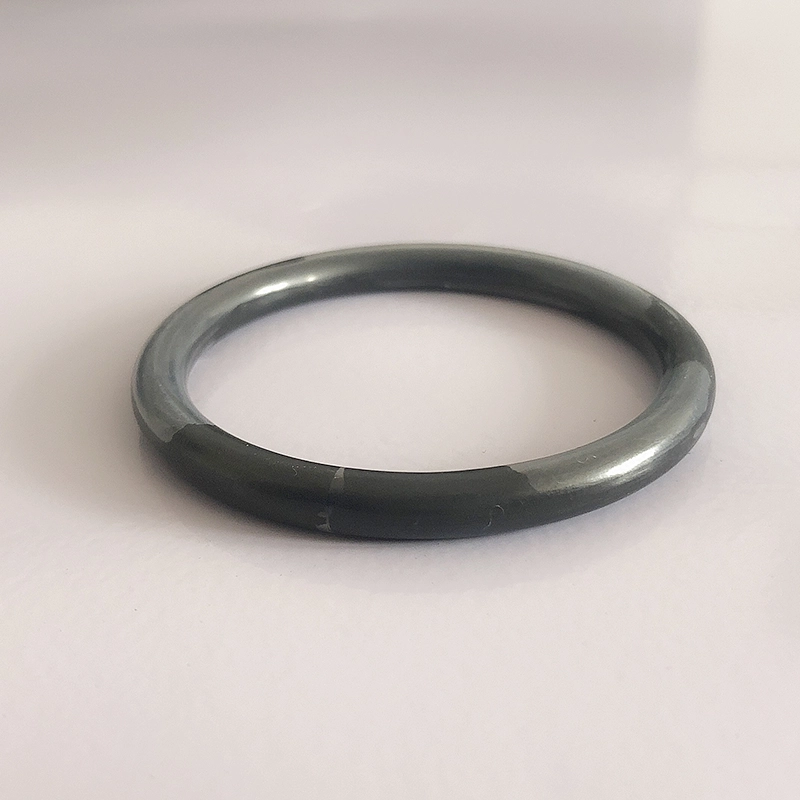

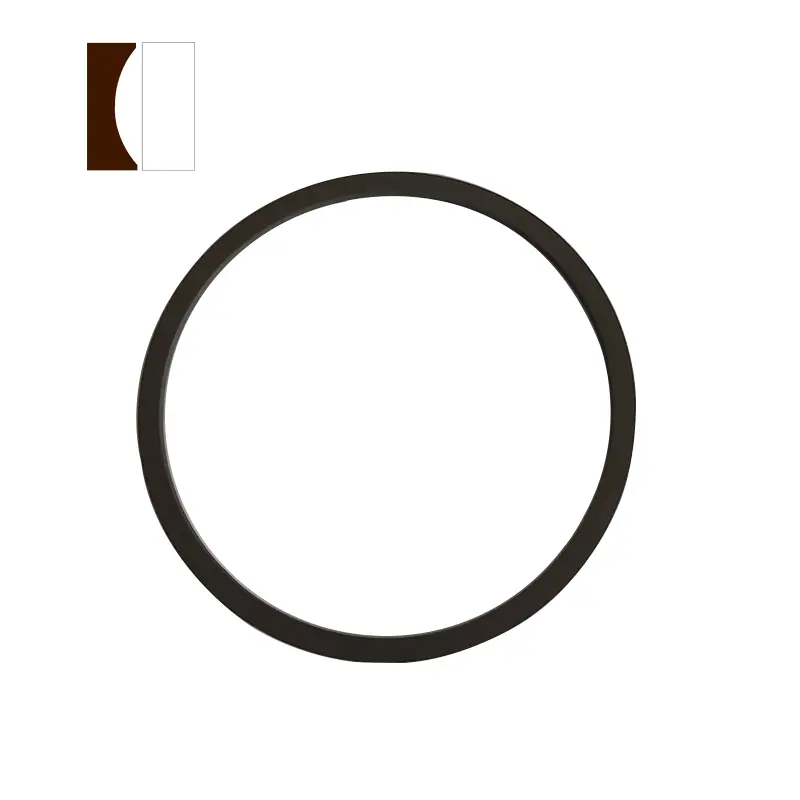

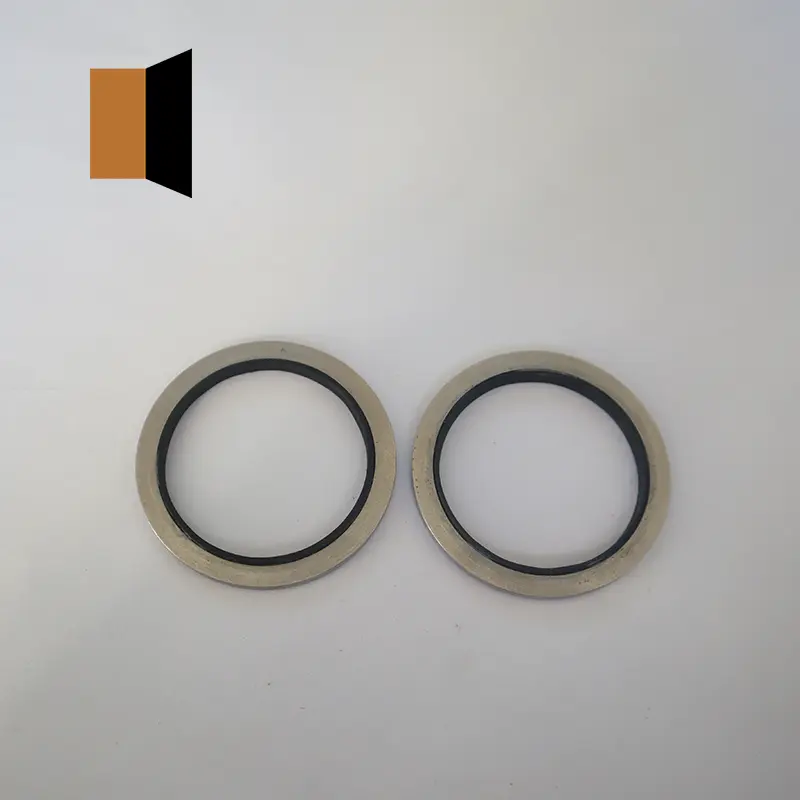

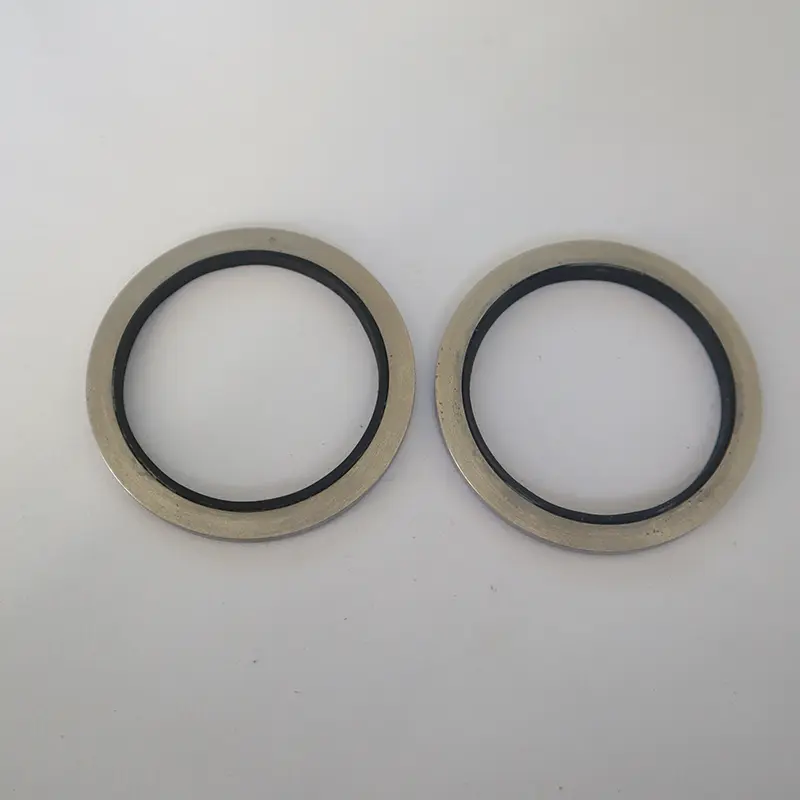

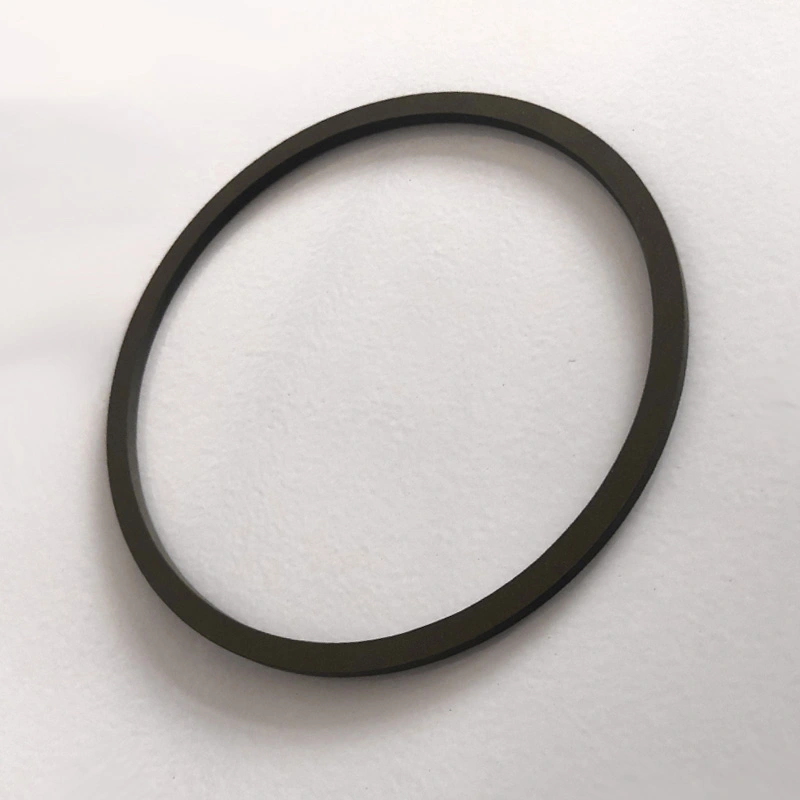

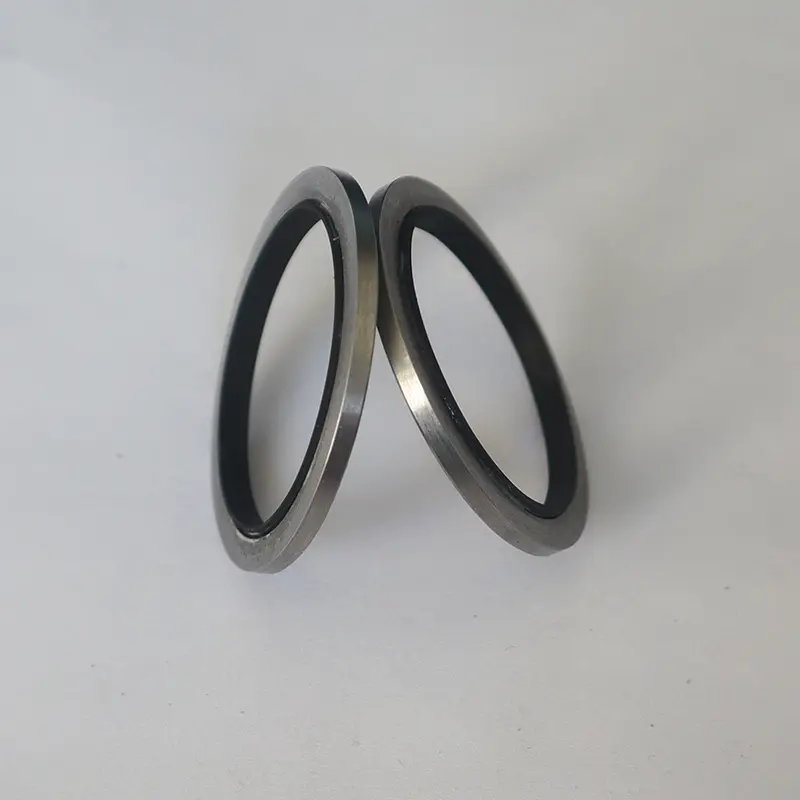

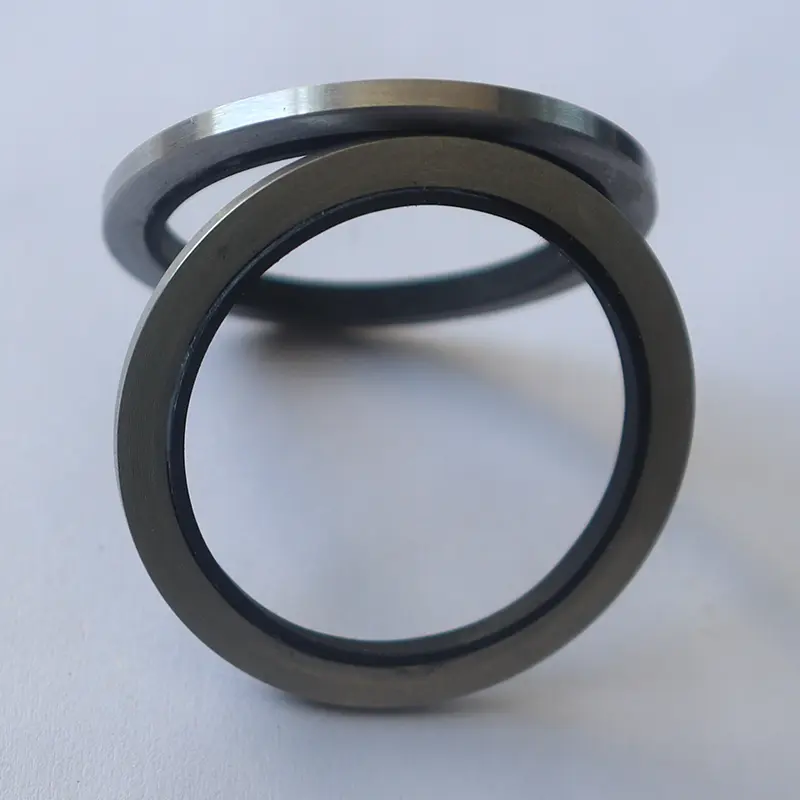

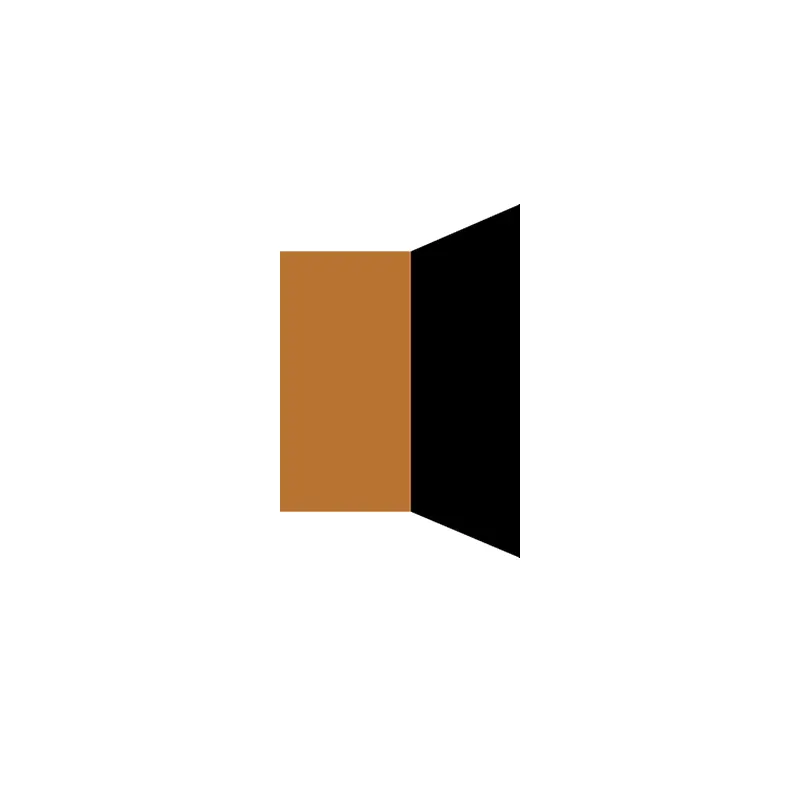

A Ruichen Seals alapvető hidraulikus tömítései elsősorban többféle tömítést tartalmaznak, mindegyiknek megvan a maga előnye. Az O-gyűrűket széles körben használják különféle dinamikus és statikus tömítési alkalmakban, alacsony gyártási költségeik és kényelmes felhasználásuk miatt. A legtöbb ország az O-gyűrűkre vonatkozó termékszabályok sorozatát fogalmazta meg, amelyek között az amerikai szabvány (AS568), a japán szabvány (JISB2401) és a nemzetközi szabvány (ISO 3601/1) gyakoribb. A nemzeti szabványok a GB3452.1 és a GB1235.

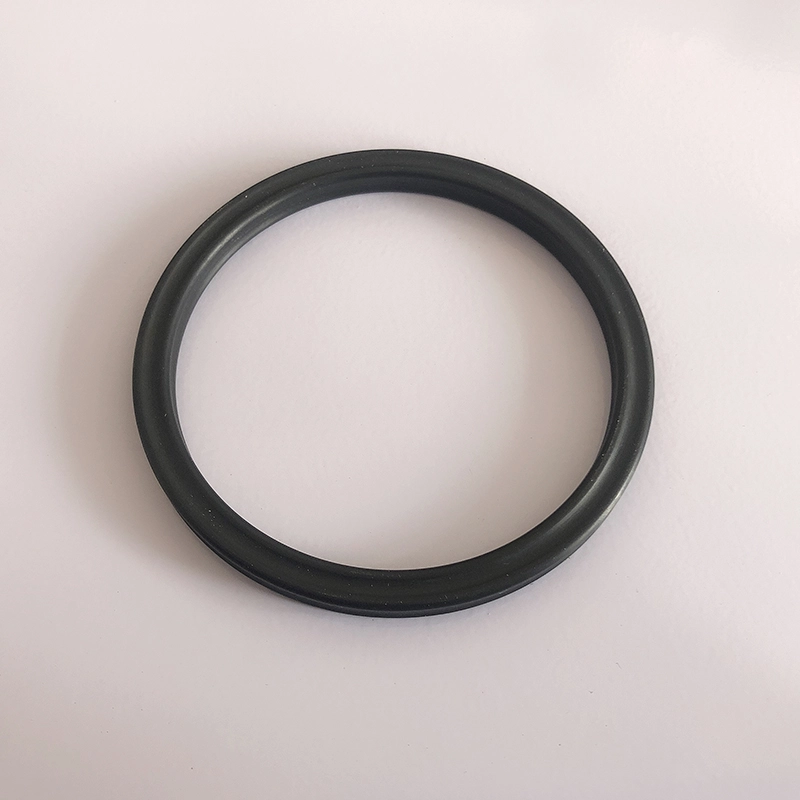

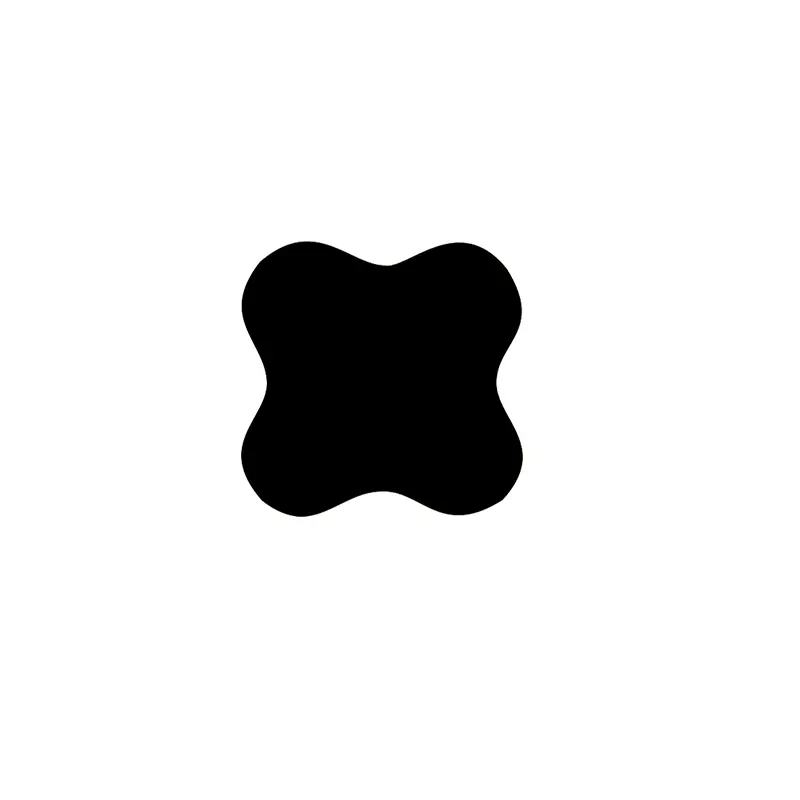

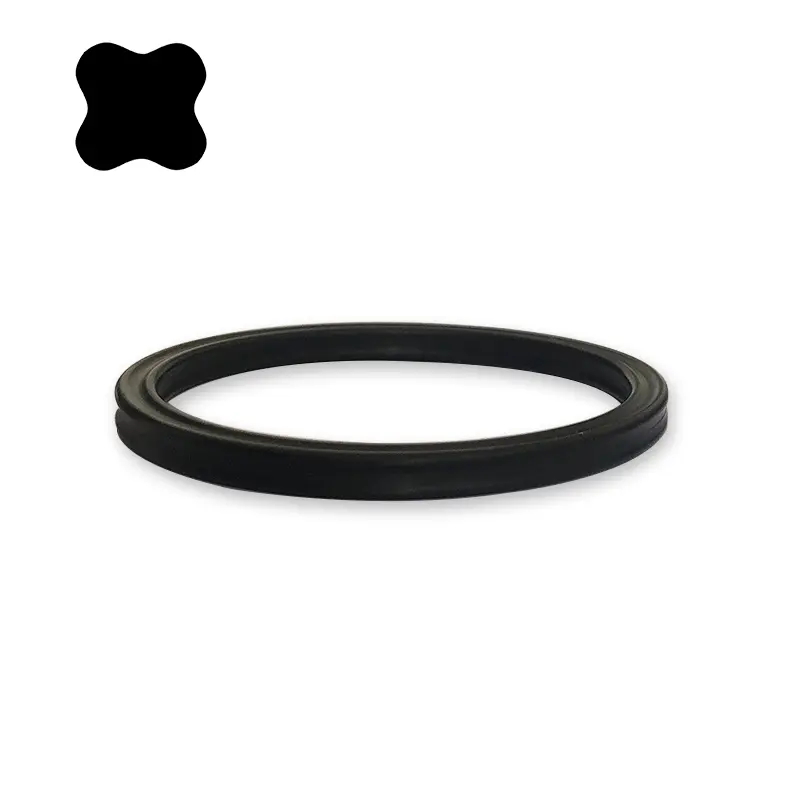

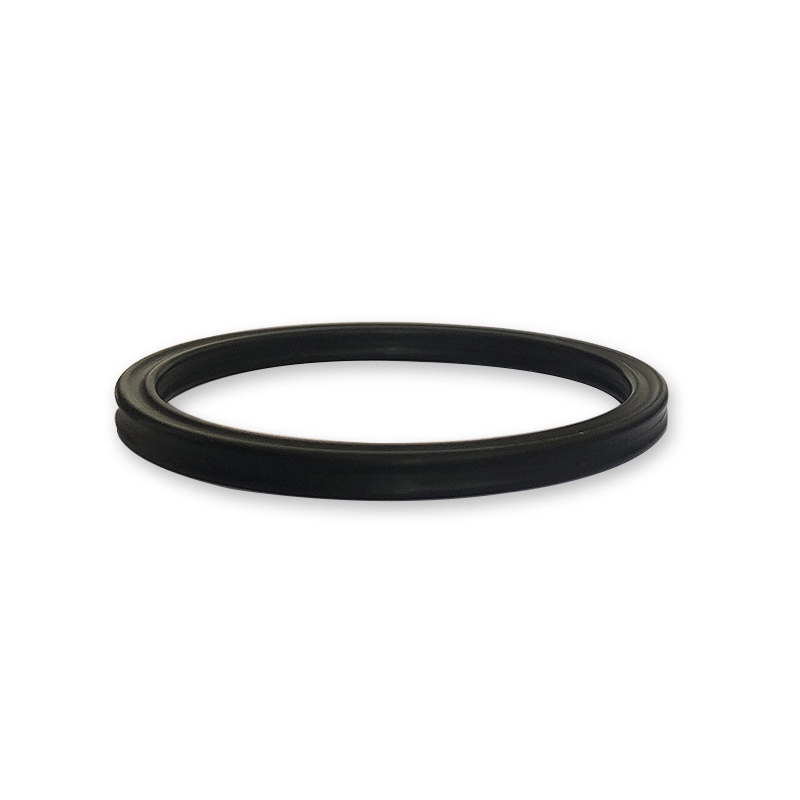

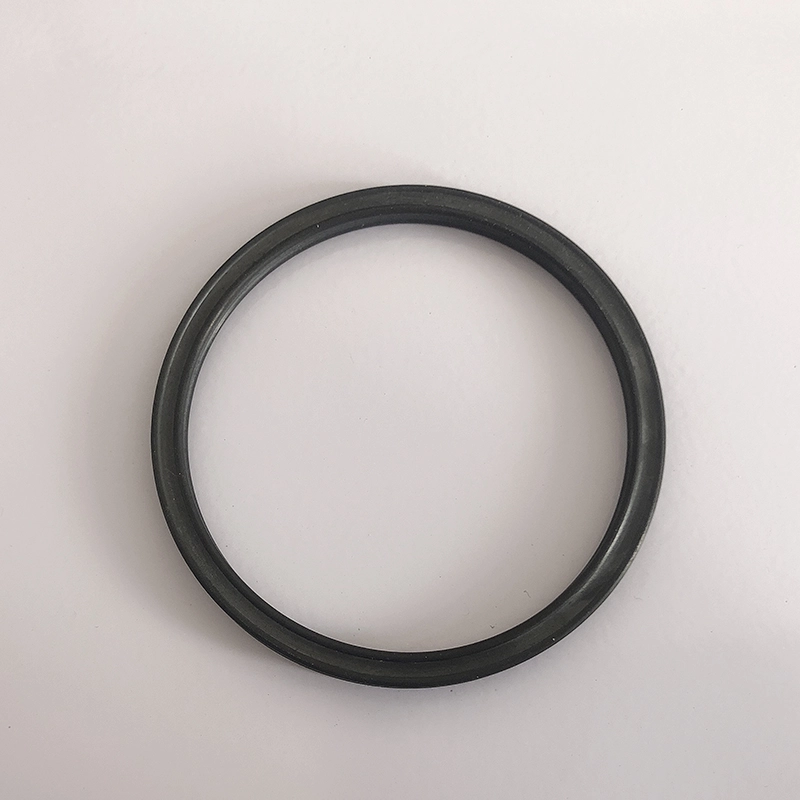

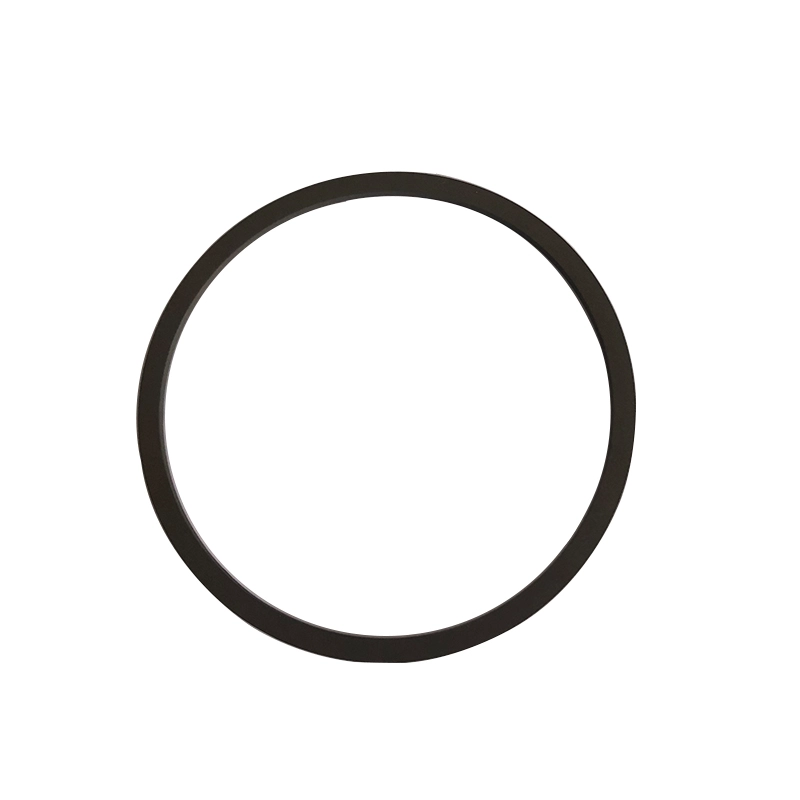

A csillag alakú pecsétgyűrű négy lipos tömítés, X alakú alakú, tehát X alakú gyűrűnek is nevezik. Ez az O-gyűrűn alapuló fejlesztés és fejlesztés. Keresztmetszeti dimenziói megegyeznek az Egyesült Államok O-gyűrűjével, mint 568A standard, és alapvetően helyettesíthetik az O-gyűrű használatát.

A csillaggyűrűk előnyei

Az O-gyűrűkkel összehasonlítva a csillaggyűrűk kevesebb súrlódási ellenállással és kevesebb kiindulási ellenállással rendelkeznek, mivel kenő üreget alkotnak a tömítő ajkak között. Mivel a flash széle a keresztmetszet konkáv részén található, a tömítés hatás jobb. A nem kör alakú keresztmetszet hatékonyan elkerüli a gördülő jelenséget a viszonzó mozgás során.

Csillaggyűrű működő mechanizmus

A Csillaggyűrű önmegtőző dupla hatású tömítőelem. A sugárirányú és axiális erők a rendszer nyomásától függnek. Ahogy a nyomás emelkedik, a csillaggyűrű kompressziós deformációja növekedni fog, és a teljes tömítőerő növekszik, ezáltal megbízható pecsétet képezve.

Hogyan válasszunk egy csillag alakú pecsétgyűrűt

Ha a tengely és a lyuk átmérője ismert, válassza ki a megfelelő csillag alakú tömítésgyűrűt a következő kritériumok szerint:

1. statikus tömítés vagy viszonzó lineáris mozgás: (1) Lyuk tömítés: A csillag alakú gyűrű belső átmérőjének kompatibilisnek kell lennie a horonyval, vagyis kevesebb, mint a horony alsó átmérőjének kb. 2% -a. Mivel a kompresszió előtti kompressziós erő hatékonyan megakadályozhatja a csillag alakú pecsétgyűrű csavarodását és gördülését. (2) A tengely tömítése: A csillag alakú gyűrű belső átmérőjének meg kell egyenlőnek vagy megfelelően nagyobbnak kell lennie, mint a tengely külső átmérője körülbelül 0,2 ~ 0,3 mm-rel, vagy körülbelül 1% -kal nagyobb lehet, mint a tengely külső átmérője. Ennek eredményeként a pecsétgyűrű könnyebben telepíthető és hosszabb élettartamú lesz.

2. Rotációs tömítés: A csillag alakú gyűrű belső átmérőjének körülbelül 2 ~ 5% -kal nagyobbnak kell lennie, mint a tengely átmérője. Mivel a tömítőgyűrű súrlódást és hőt generál, ha forgó mozgásban használják, és a gumi hevítéskor zsugorodik (joule -effektus). Ezért annak biztosítása érdekében, hogy a tömítőgyűrűt kenje és megbízhatóan működjön, egy csillag alakú gyűrűt kell választani, amelynek belső átmérője nagyobb, mint a tengely átmérője. Általában egy kisebb keresztmetszetű tömítésgyűrű kielégítheti a statikus tömítés igényeit. Éppen ellenkezőleg, egy nagyobb keresztmetszettel rendelkező pecsétgyűrűt kell kiválasztani, hogy megfeleljen a dinamikus tömítésnek. Nagynyomás vagy nagy rés esetén egy nagyobb keménységű gumi anyagot kell kiválasztani. A legjobb módszer a PTFE tartógyűrű hozzáadása a magas nyomású extrudálási károsodás megakadályozása érdekében.

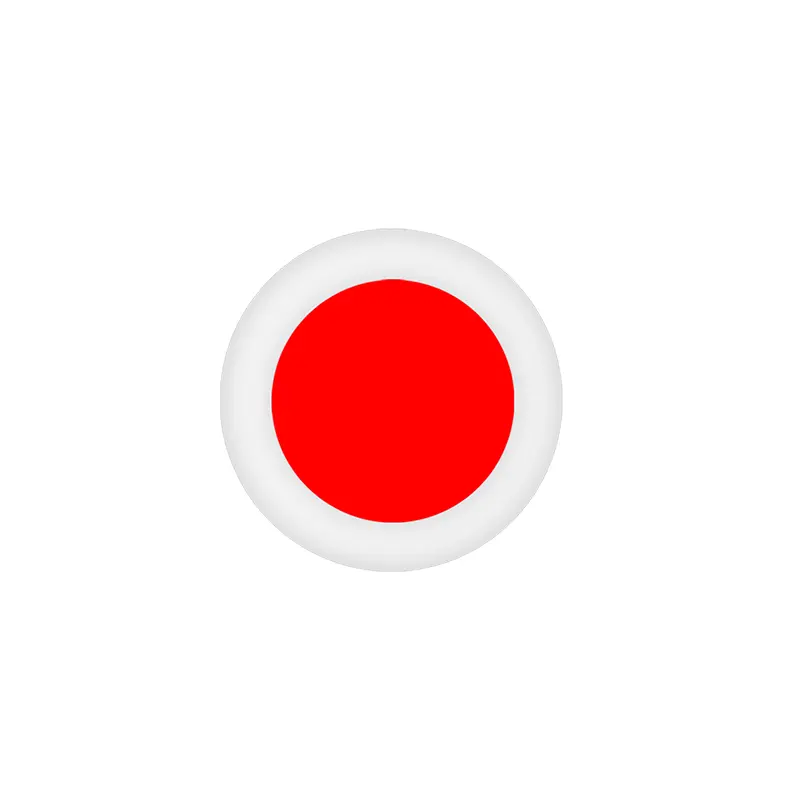

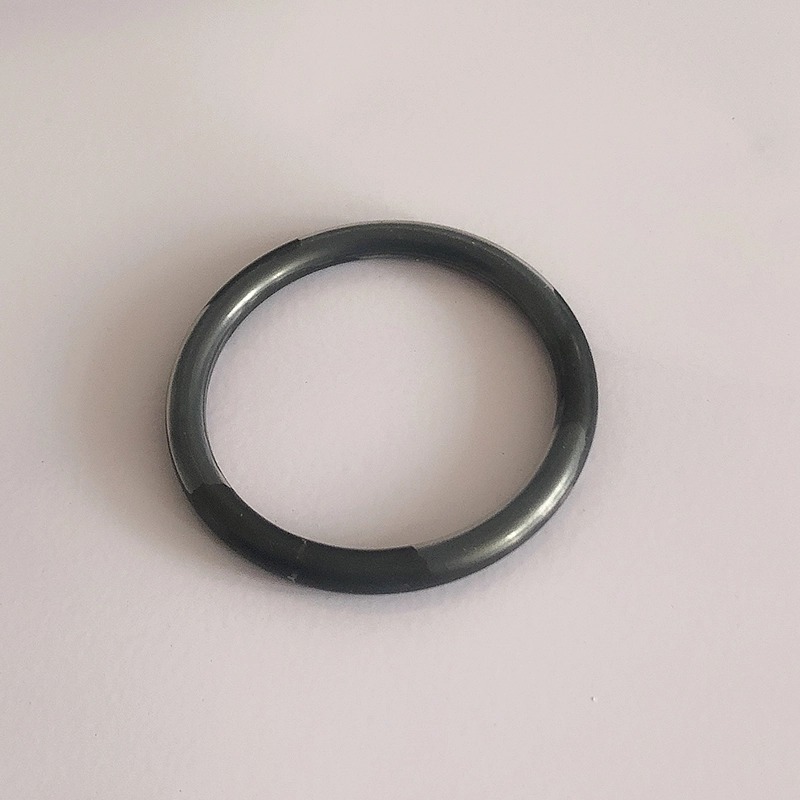

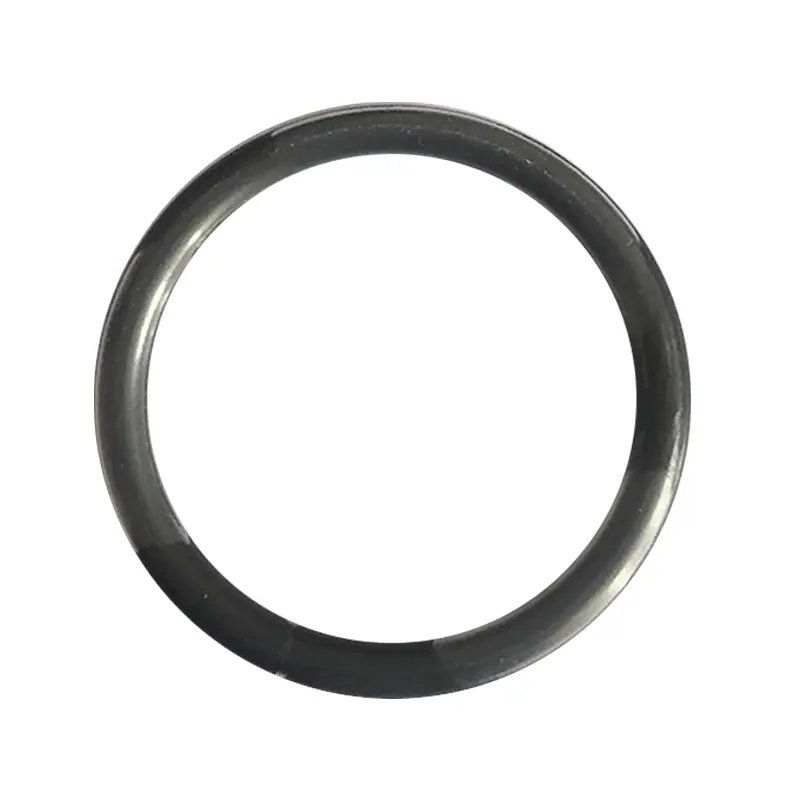

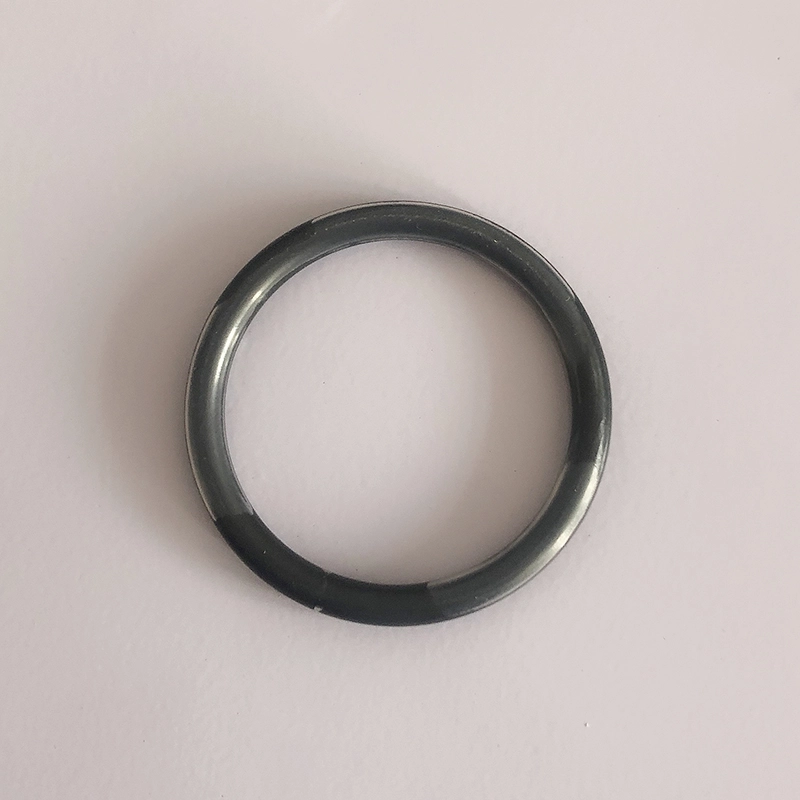

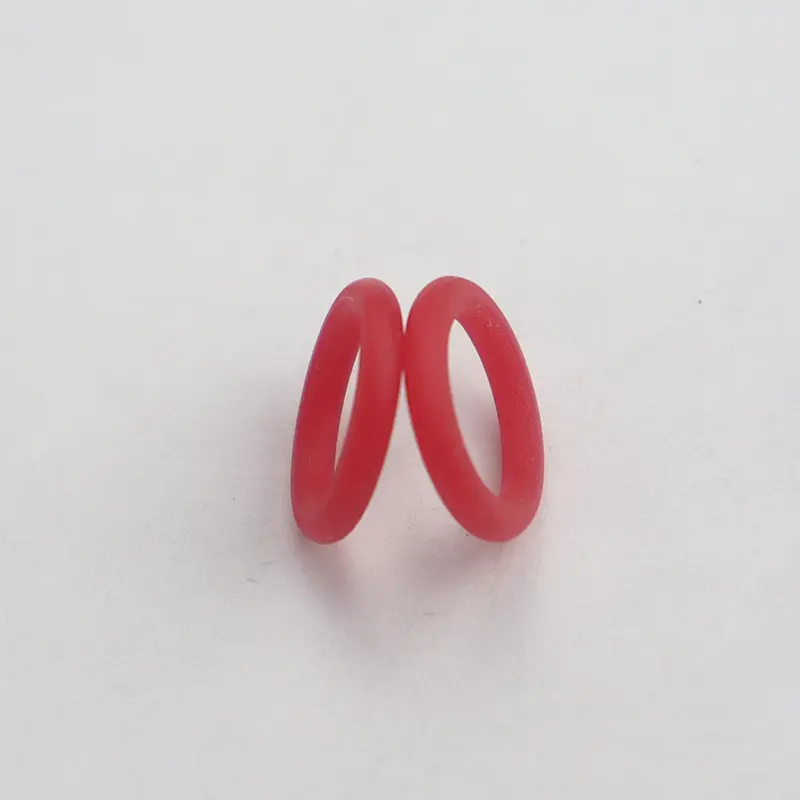

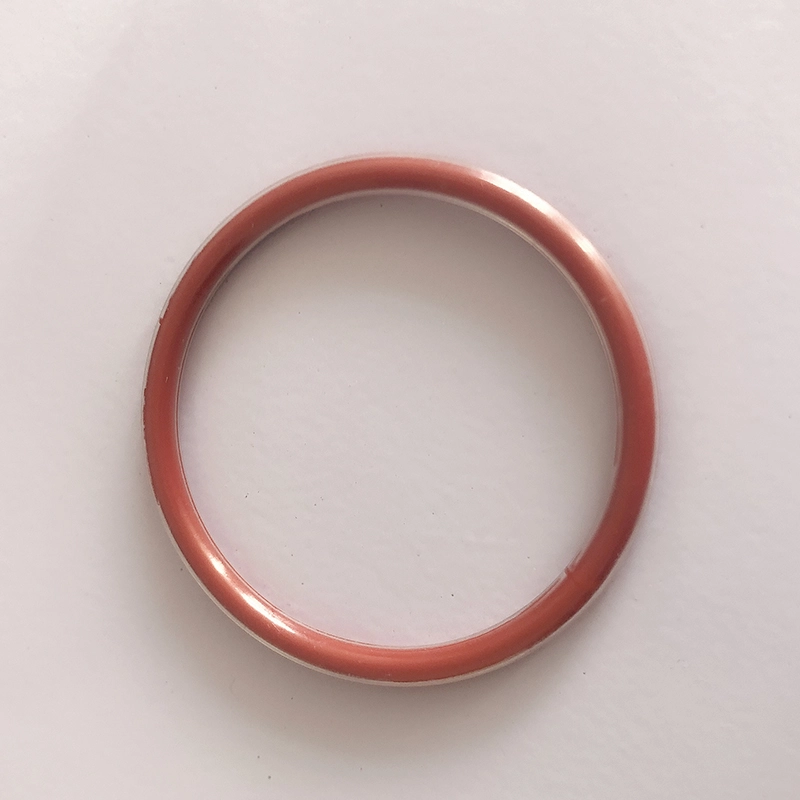

A bevont O-gyűrű organikusan ötvözi a gumi rugalmasságát és tömítését a teflon kémiai ellenállásával. Szilikon vagy fluorubber belső magból és egy viszonylag vékony Teflon FEP vagy Teflon PFA külső bevonatból áll.

Anyag: A Teflon FEP és a Teflon PFA alapvetően hasonlóak, de a Teflon PFA jobb hőmérsékleti ellenállással rendelkezik, mint a Teflon FEP. Használható hőmérsékleti tartomány Teflon FEP héj: -60 ℃ ~ 205 ℃ használható 260 ℃ -nél rövid ideig a TEFLON PFA héján: -60 ℃ ~ 260 ℃ 300 ℃ -nél rövid időn belül használható:

1. Kiváló kémiai ellenállás, szinte minden kémiai közeg számára alkalmas

2. Széles hőmérsékleti tartomány

3. Jó kompressziós ellenállás

4. A súrlódásgátló

5. Jó eladások elleni

6. Nagynyomásos ellenállás

7. Kiváló tömítés tartósság és hosszú élettartam

Alkalmazás: szivattyúk és szelepek, reakció edények, mechanikus tömítések, szűrők, nyomás edények, hőcserélők, kazánok, csővezeték karimák, gázkompresszorok stb.

Alkalmazásipar: vegyszeripar, repülőgép -gyártás, gyógyszeripar, olaj- és vegyi szállítás és finomítás, filmipar, hűtőműszerek, élelmiszer -feldolgozó ipar, papírgyártás, festékgyártás, festékpermetezés stb.

Telepítési utasítások a gyűrűk tömítéséhez

1. A belső lyuk érdességének elérnie kell az 1,6 μ -et, és a tengely érdességének 0,8umot kell elérnie.

2. Vigyen fel tiszta könnyű olajat vagy zsírt a tömítőgyűrű és az érintett releváns alkatrészek kenésére.

3. Ha nehéz a tömítőgyűrűt a tengelyre felszerelni, merítse le néhány percig forró vízbe, hogy kibővítse. Ez a lágyított és kibővített O-gyűrű könnyebben telepíthető. Telepítse az O-gyűrűt, amikor meleg van, és mérete lehűlése után visszatér az eredeti méretéhez.

4. Ne hajlítsa meg túl erőszakosan az O-gyűrűt, különben ráncokat okoz a teflonban, és befolyásolja annak használatát.

A bevont O-gyűrű ajánlott tömörítése a következő:

Statikus tömítési állapot: 15%-20%

Dinamikus tömítési állapot: 10%-12%

Pneumatikus állapot: 7%-8%

A tényleges tömörítésnek figyelembe kell vennie a munkakörülményeket, különösen a működési nyomást és más tényezőket.

Termékjellemzők és alkalmazások:

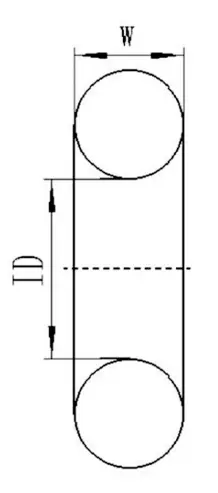

Standard	O-gyűrű keresztmetszeti átmérőjű W
Amerikai szabvány, mint 568 Brit BS 1516 szabvány	1.78	2.62	3.52	5.33	6.99	-
Japán szabvány IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
Nemzetközi szabvány ISO 3601/1 Német Standard DIN 3771/1 Kínai standard CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
Előnyben részesített metrikus méretek	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
Amerikai szabvány, mint 568 (900 sorozat)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

Csillaggyűrű anyag:

Az anyag általában Shaw A70 nitril gumi NBR.

Bevont O-gyűrű:

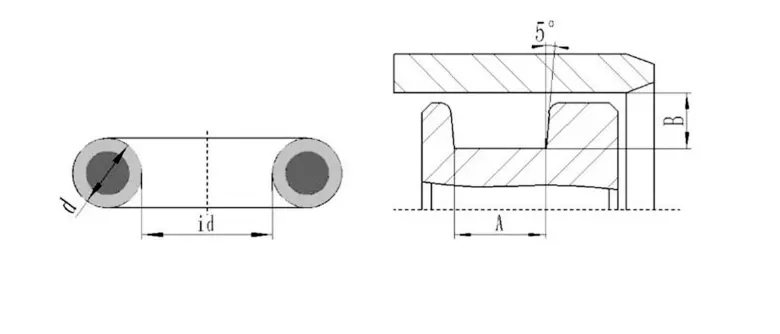

A kapszulázott O-gyűrű vázlatos diagramja

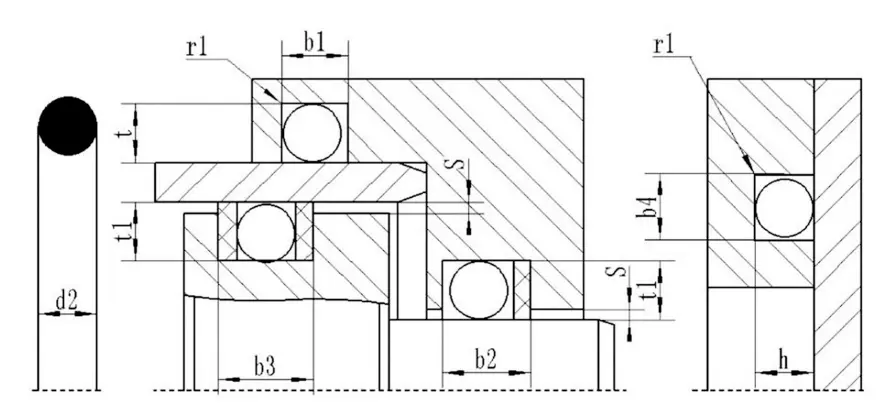

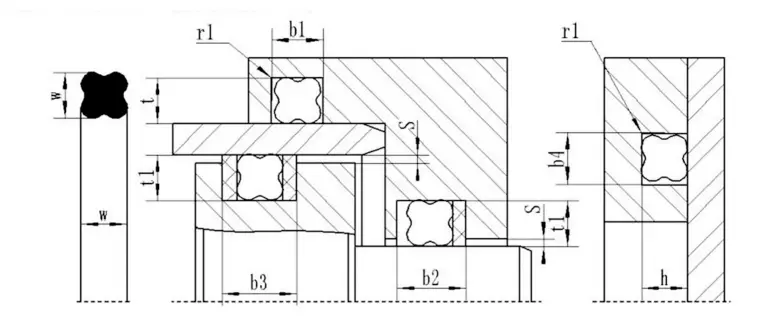

A kapszulázott O-gyűrű horonyjának dimenziója (ajánlott)

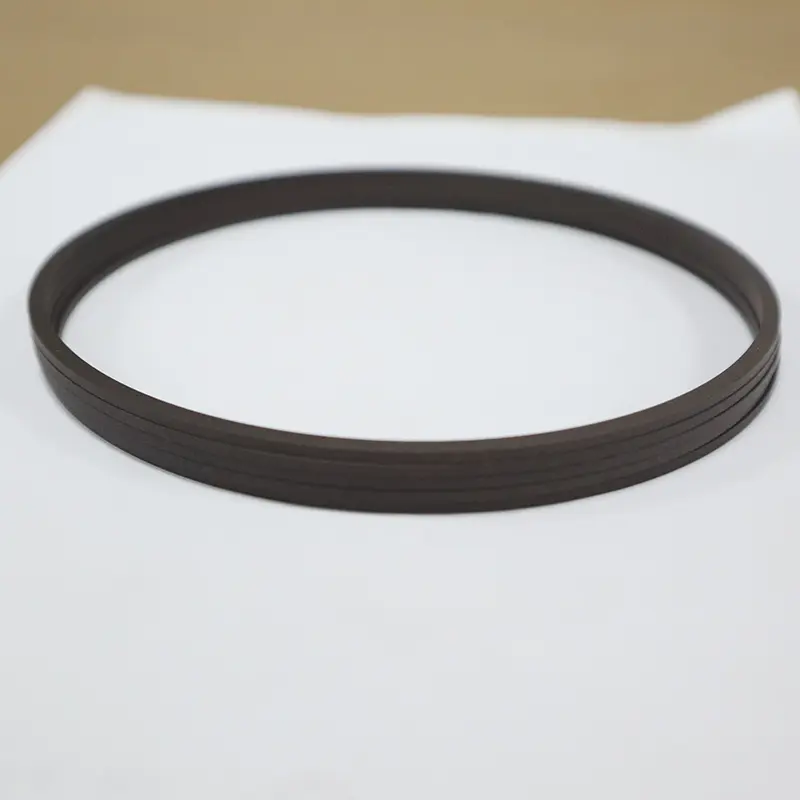

RUICHEN SEAL PTFE SEAL telepítési útmutató

Ⅰ. Telepítési útmutató

1.

2.

3. Az éles széleknek menteseknek kell lenniük a burroktól, és lekerekítettnek vagy lefoglalva.

4. A szálakat, a vezetőgyűrűhornyokat stb. Lefedni kell, mert a tömítést nem lehet átnyúlni a barázdákon, a fúrott lyukakon vagy a durva felületeken.

5. Bármely port, törmeléket vagy más idegen részecskéket gondosan el kell távolítani.

6. Az éles szélekkel rendelkező szerszámokat nem szabad használni.

7. A PTFE tömítőgyűrűkkel könnyebben kibővíthetők fűtött olajban vagy vízben (kb. 80 ~ 120 fok), és könnyen visszaállíthatók eredeti alakjukra.

8. Ha a tömítés ajkának át kell mennie az olajnyomás lyukon, akkor műanyag botot kell használni az ajkak óvatos nyomására, hogy megakadályozzák, hogy a lyuk károsodjon a lezáró ajak károsításában. A henger lyukait meg kell őrizni. (3. ábra)

Ⅱ. Telepítési módszer

A nyitott (osztott) hornyok szerszámok nélkül is telepíthetők.

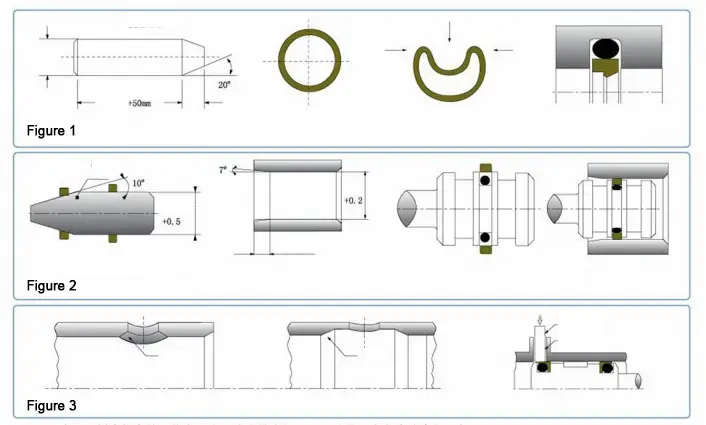

A zárt horony dugattyúrúd -tömítések felszerelése (1. ábra)

1.

2. Helyezze a gumi gyűrűt a horonyba (vigyázzon, hogy ne csavarja).

3. Sűrítse meg a PTFE tömítés gyűrűt vese alakra, anélkül, hogy hegyes kanyarot képezne, helyezze a sűrített PTFE tömítés gyűrűt a horonyba, és óvatosan lecsökkentse azt kézzel.

4. Tolja a helyreállítási súderet a tömítésre, és óvatosan fordítsa meg a tüskét. Hagyja 1 percig, és távolítsa el a tüskét. A telepítés teljes.

A dugattyús tömítések telepítése zárt hornyokba (2. ábra)

1.

2. Helyezze a gumi gyűrűt a horonyba (vigyázzon, hogy ne csavarja).

3. Nyomja meg a PTFE tömítőgyűrűt a vezető hüvelyre, és nyújtsa ki a tömítőgyűrűt.

4. Tolja be a feszített tömítőgyűrűt a dugattyú horonyba.

5. Tolja a korrekciós hüvelyt a tömítőgyűrűre, és forgassa el a korrekciós hüvelyt egyszerre. Távolítsa el a korrekciós hüvelyt, miután 1 percig elhagyta, és a telepítés befejeződött.

Megjegyzés: 1. Kérjük, forduljon vállalatunkhoz, ha a cégünk mintájában megadott termék nem telepíthető zárt horonyba, de nem alkalmas egy nyitott horonyra.

2. Kérjük, forduljon cégünknek, ha szükséges.
