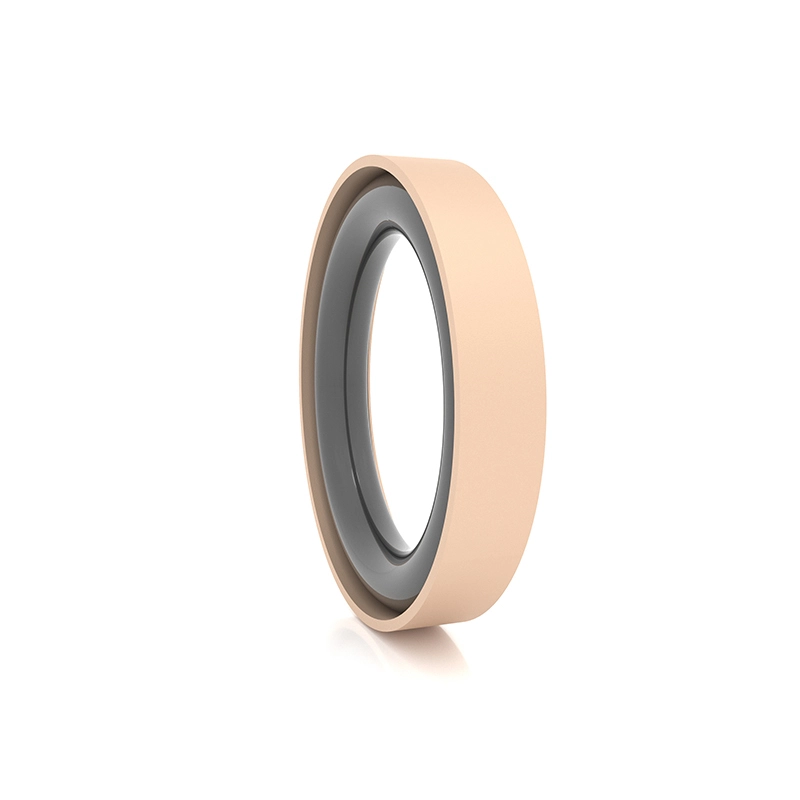

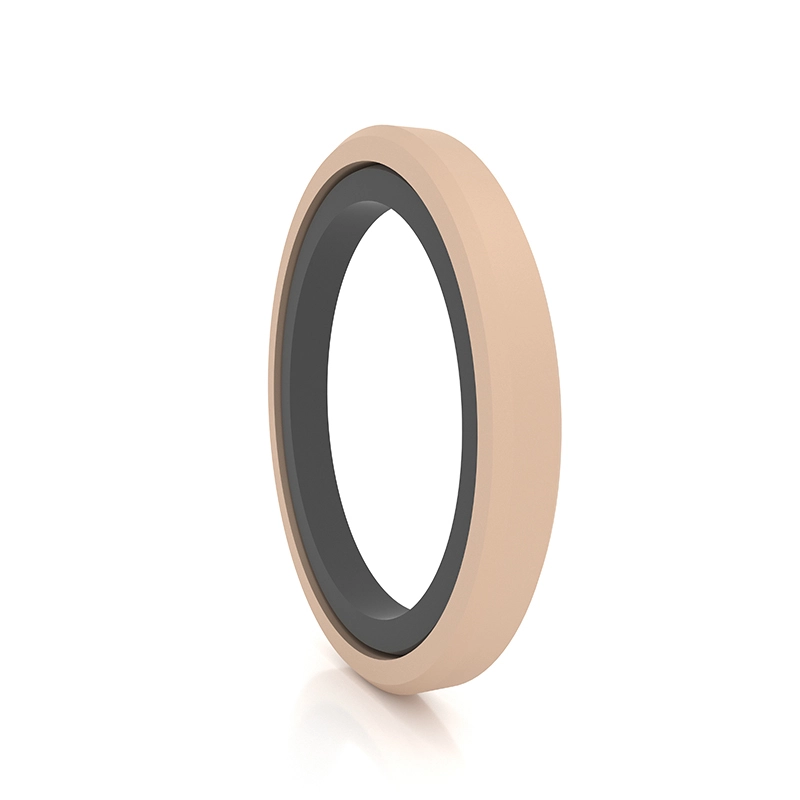

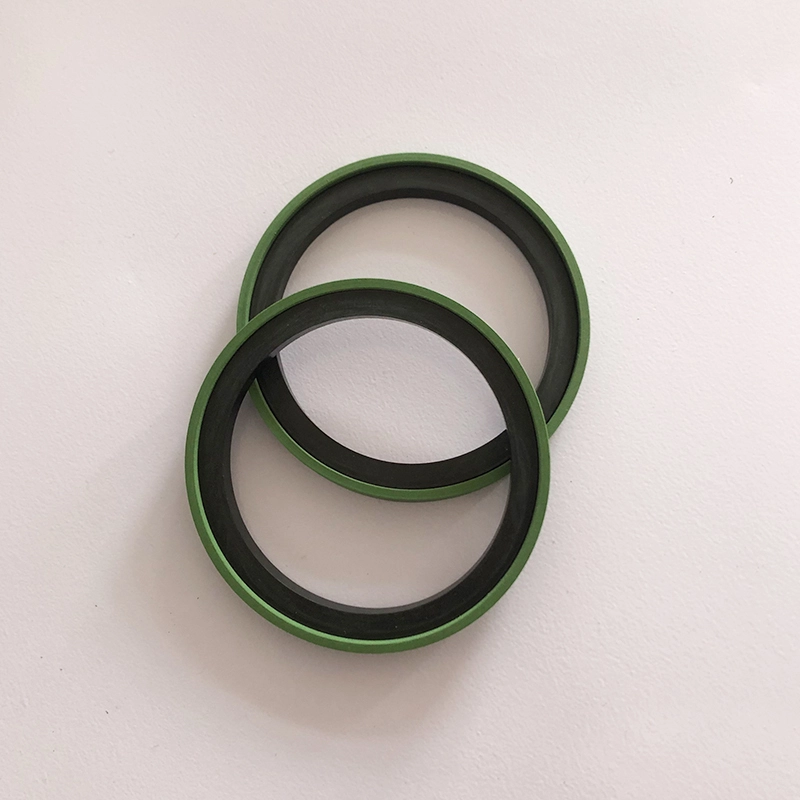

A dugattyú lyukak hidraulikus tömítései a gyárunkban és a K + F központban vannak felosztott modellek és típusok, mindegyiknek megvan a saját jellemzője, de szigorú minőség -ellenőrzést értünk el.

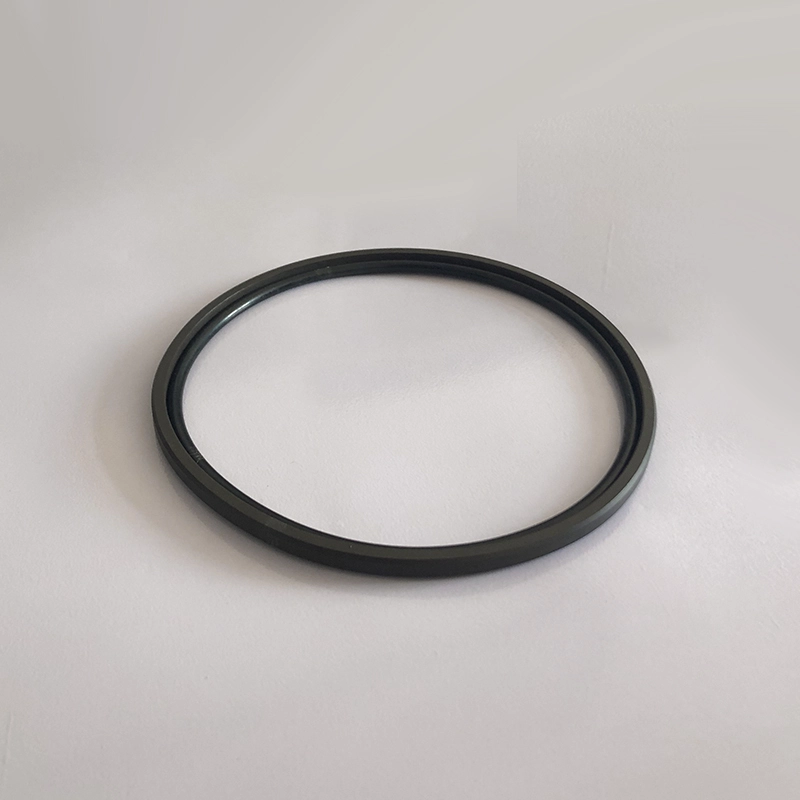

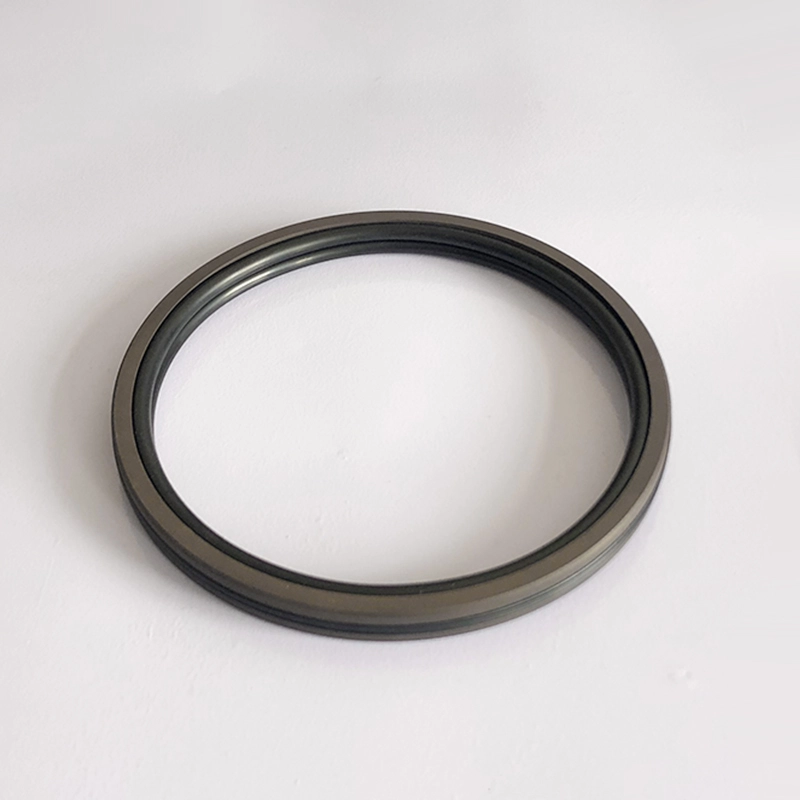

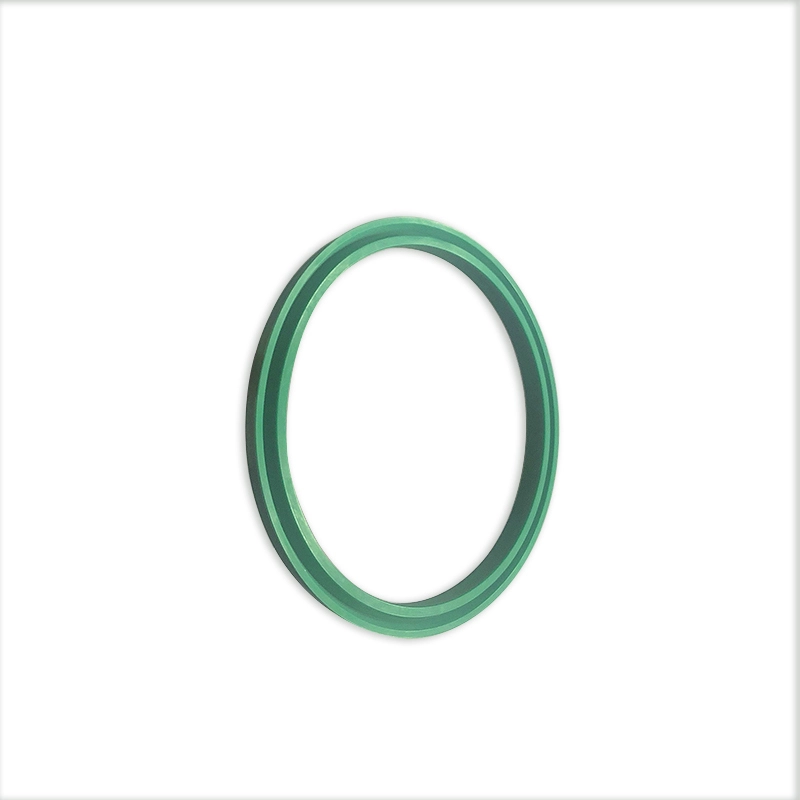

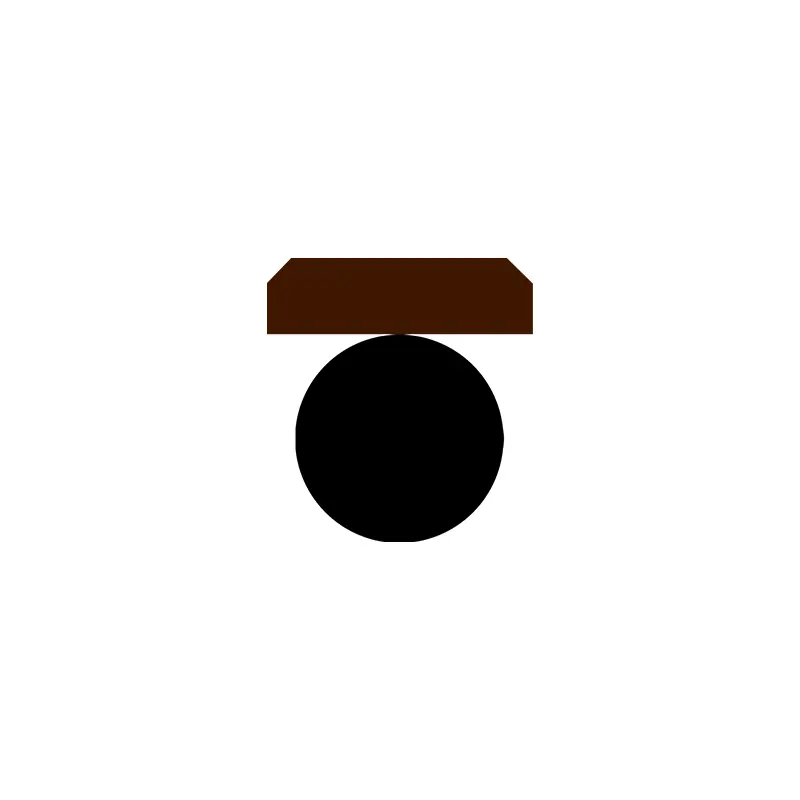

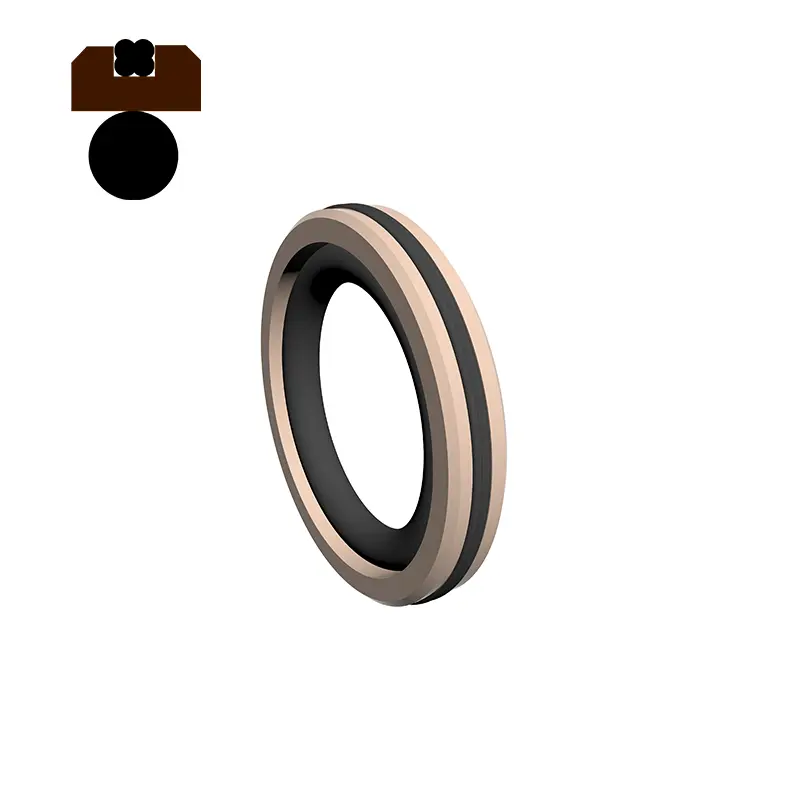

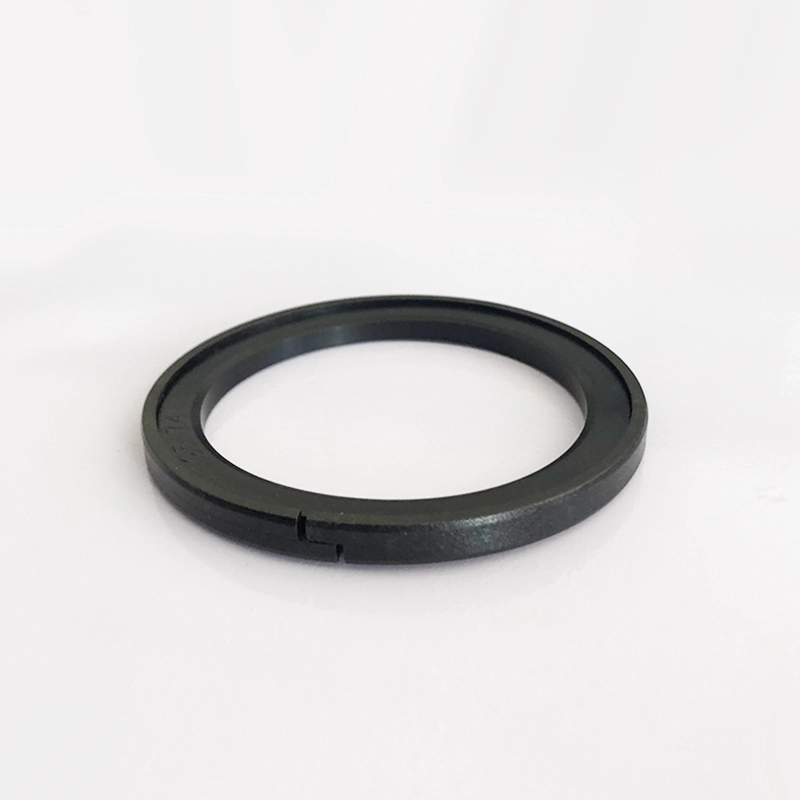

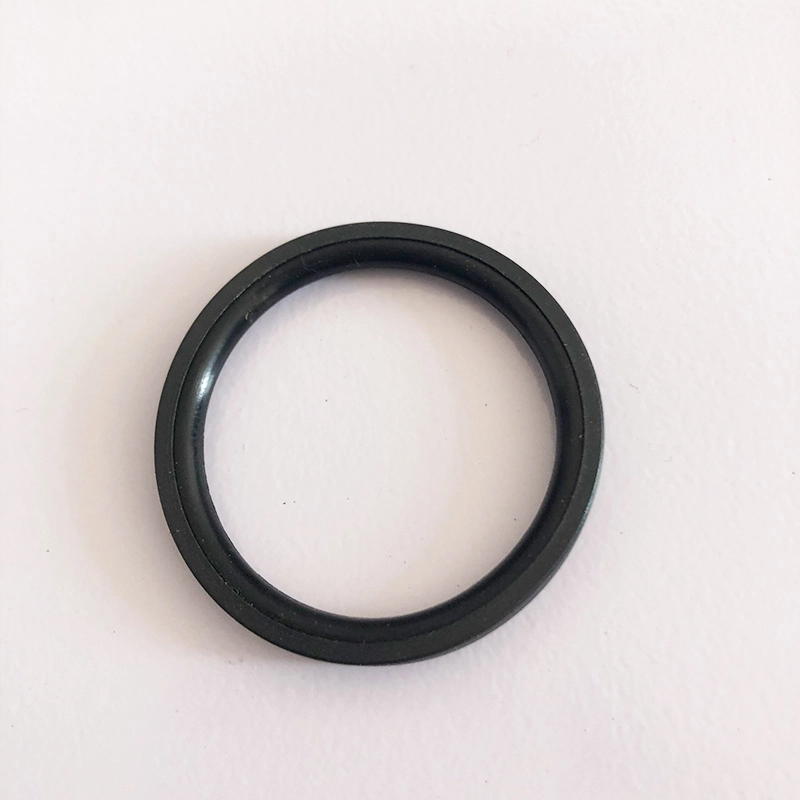

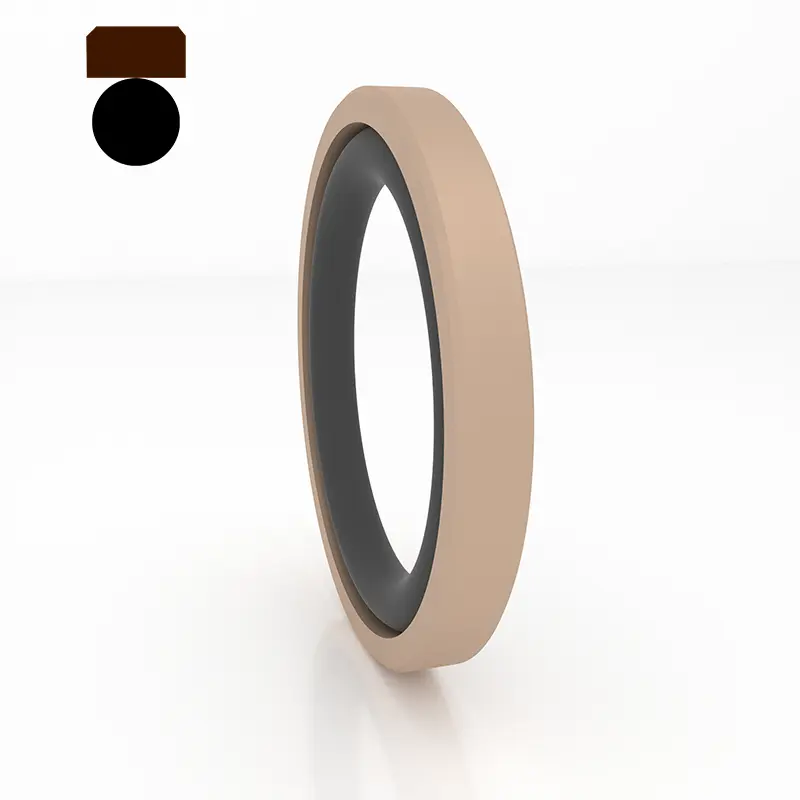

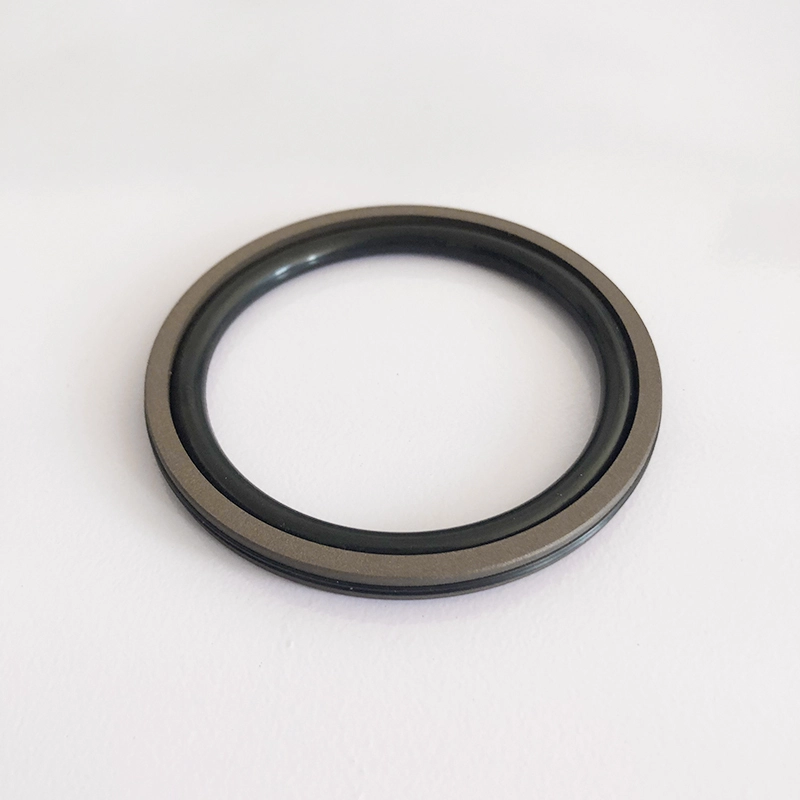

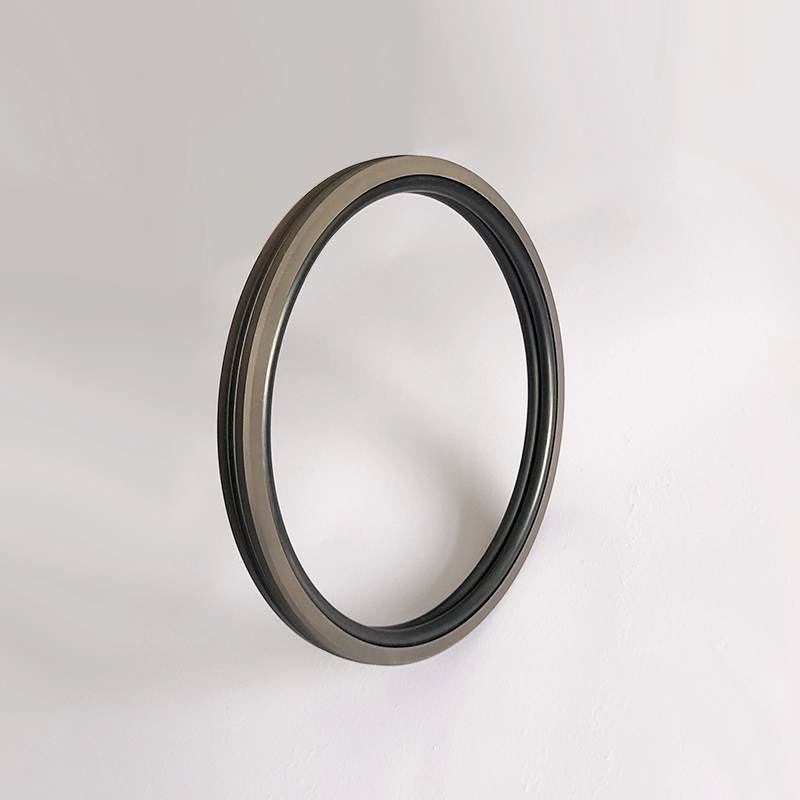

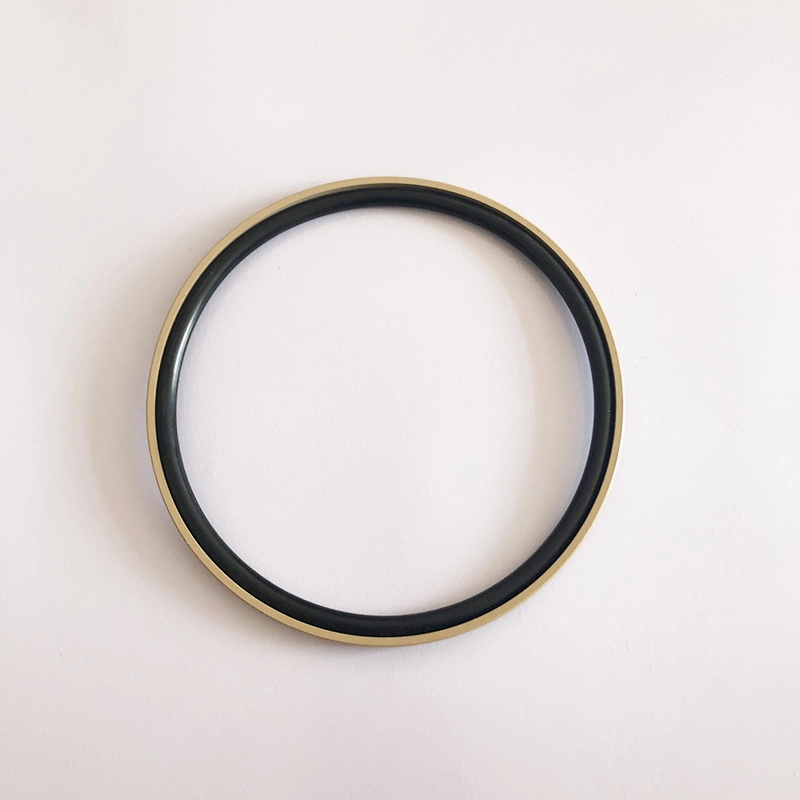

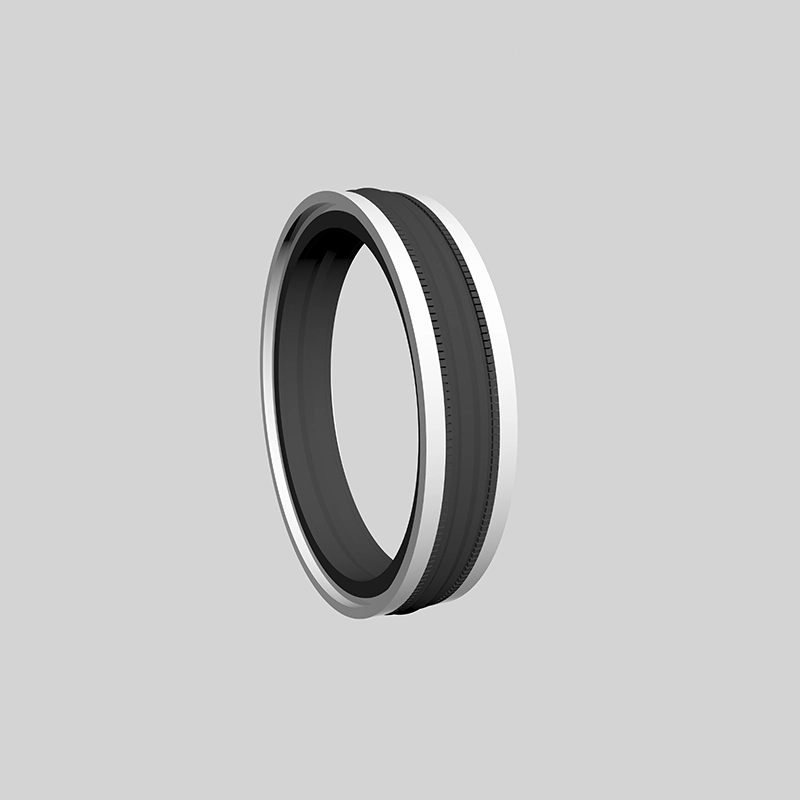

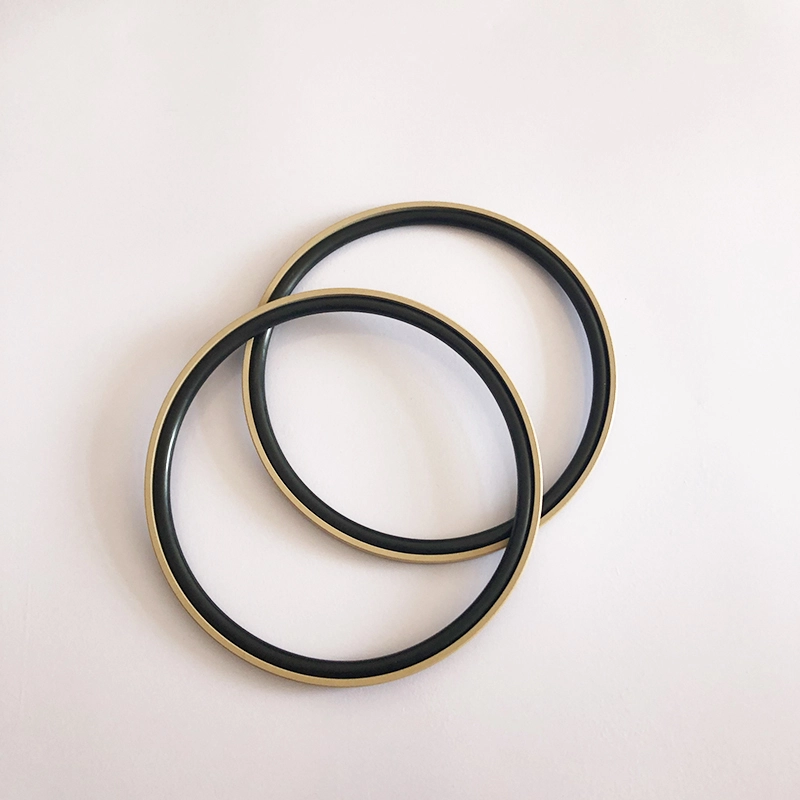

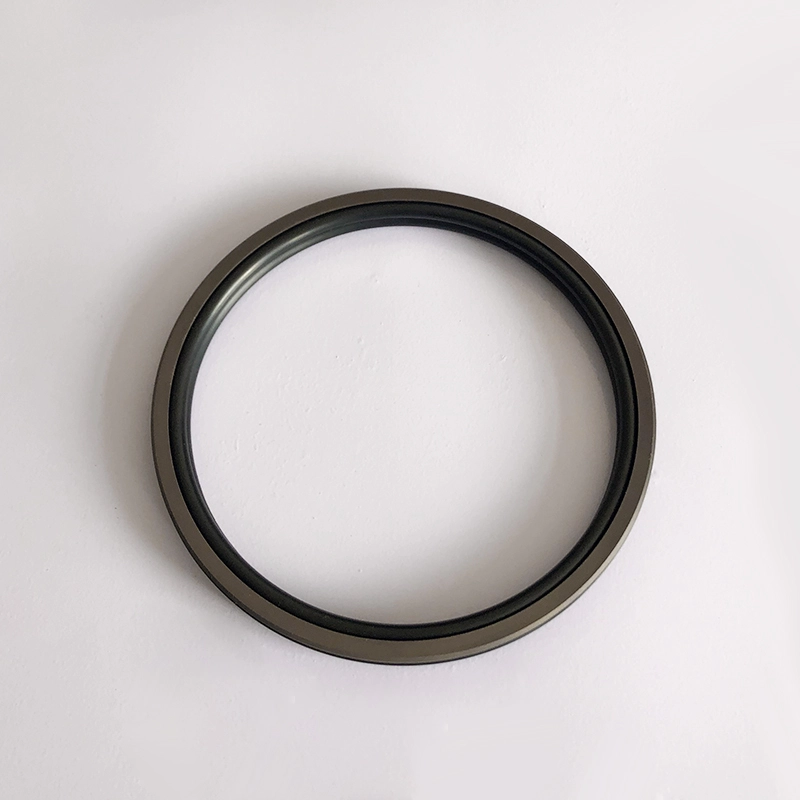

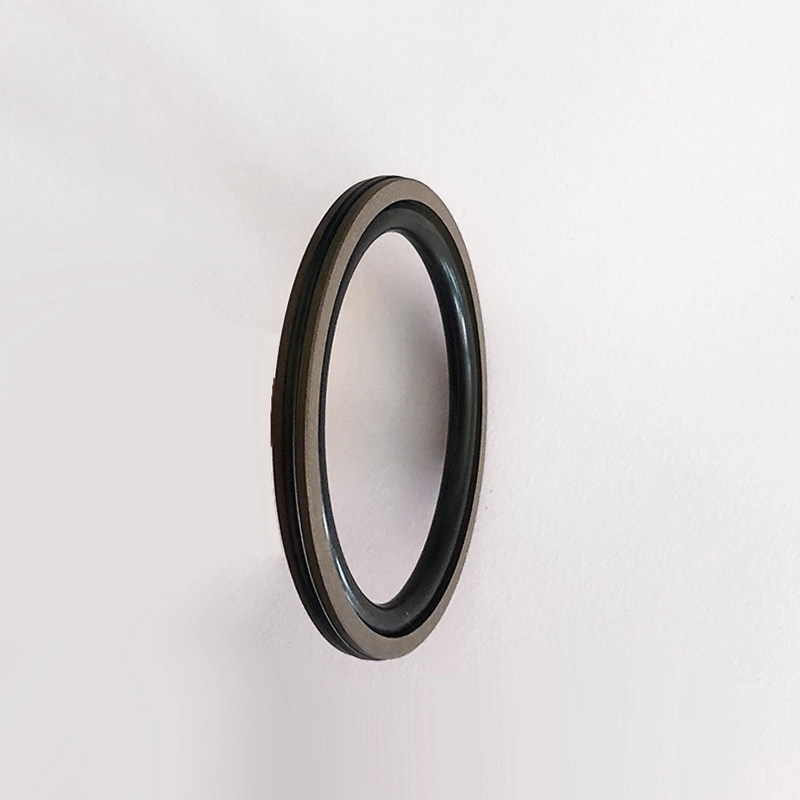

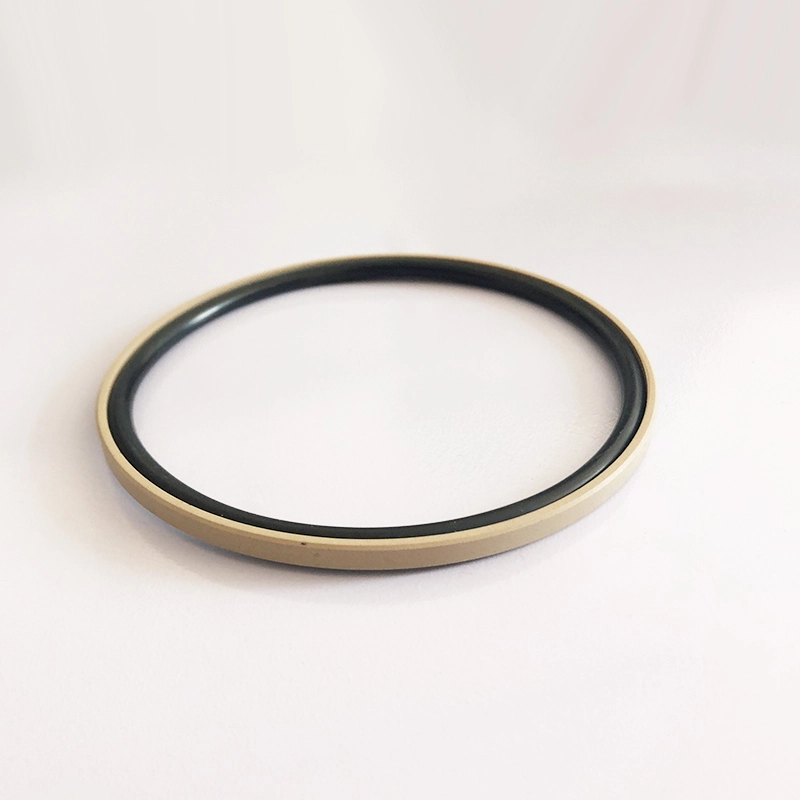

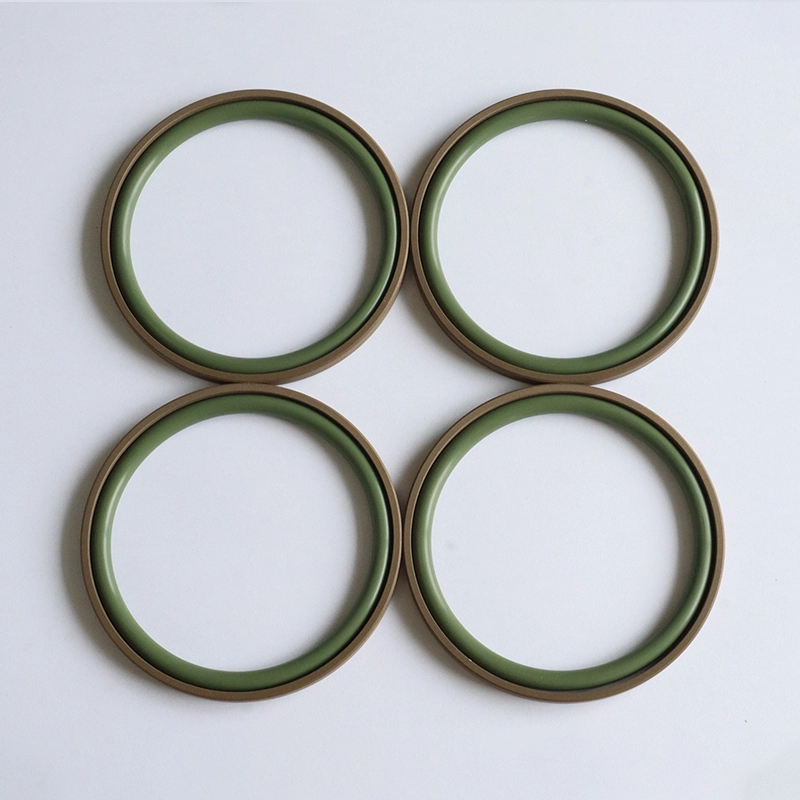

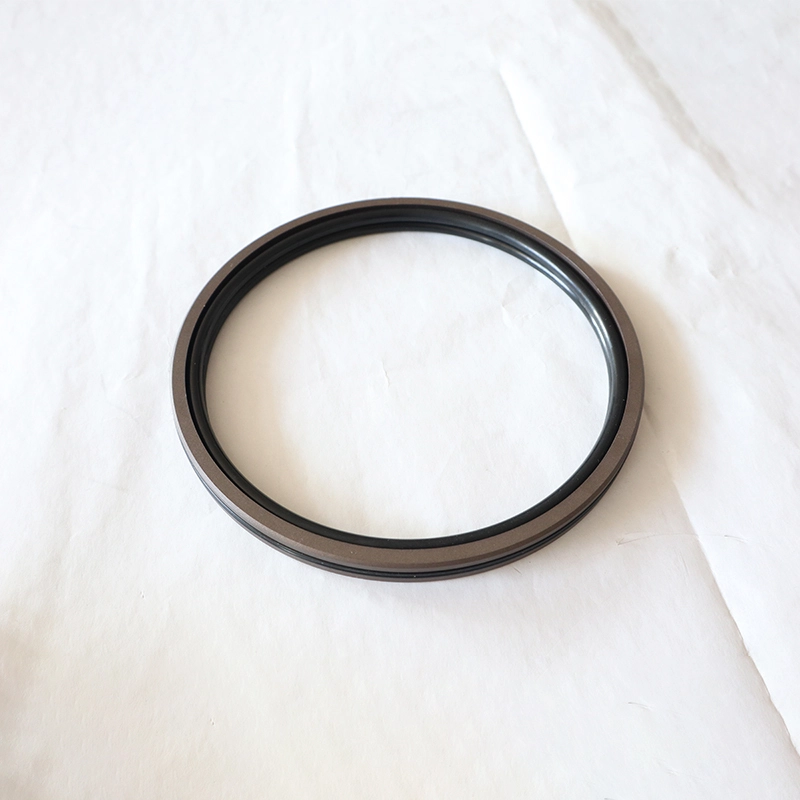

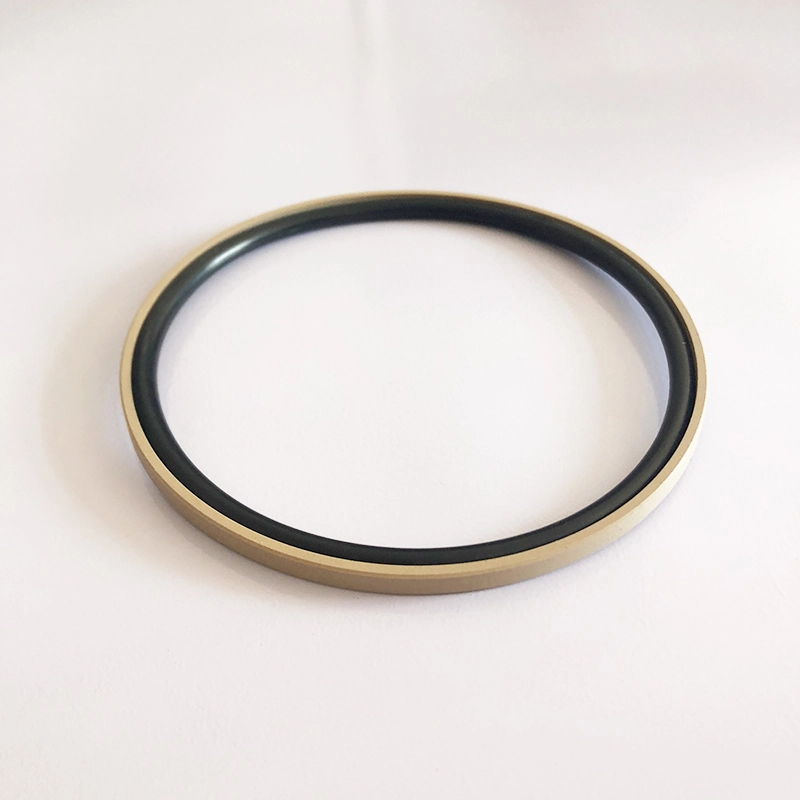

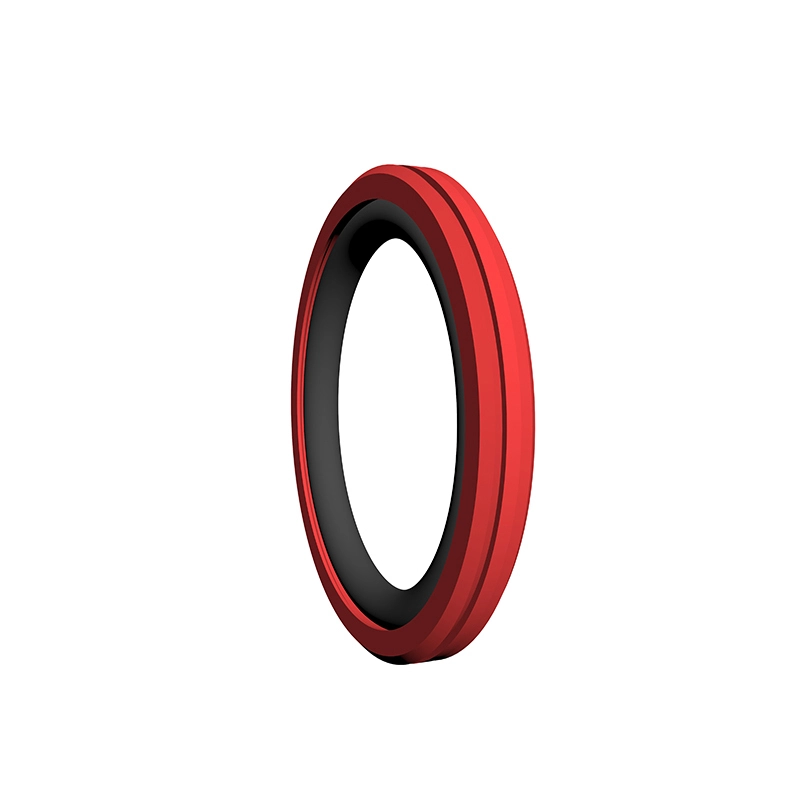

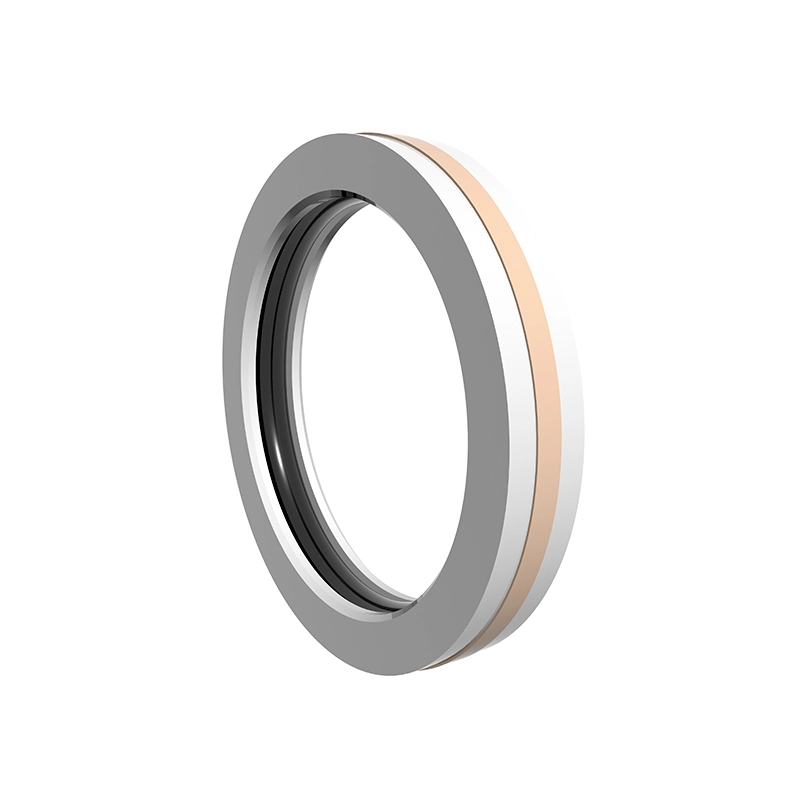

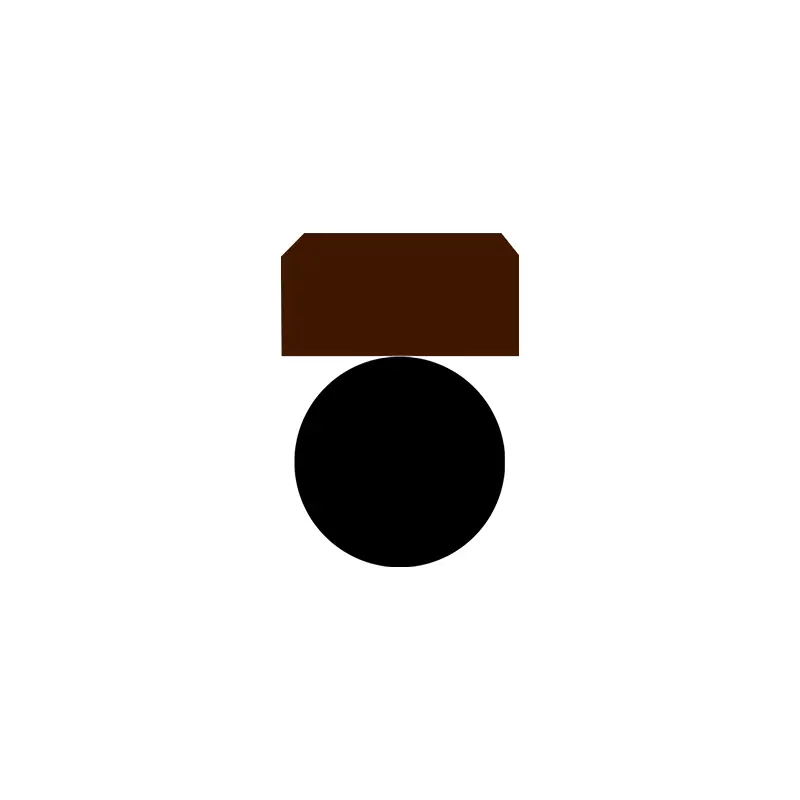

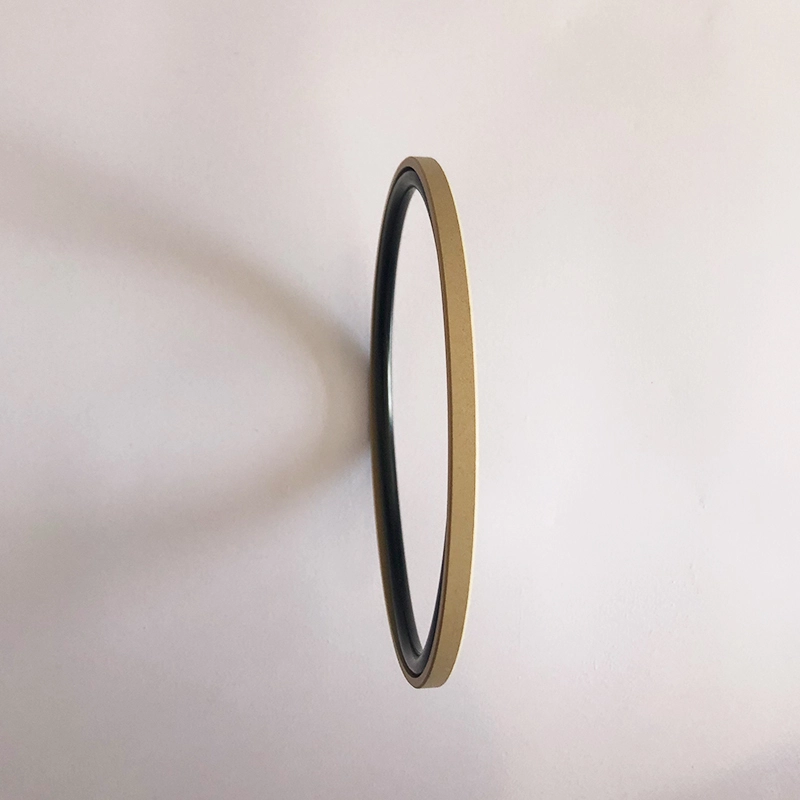

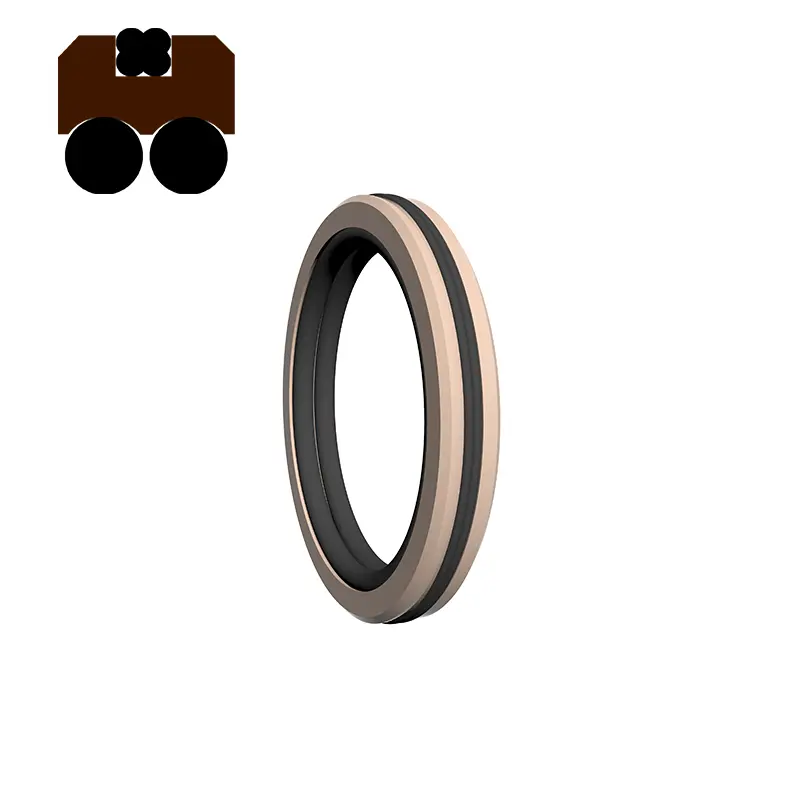

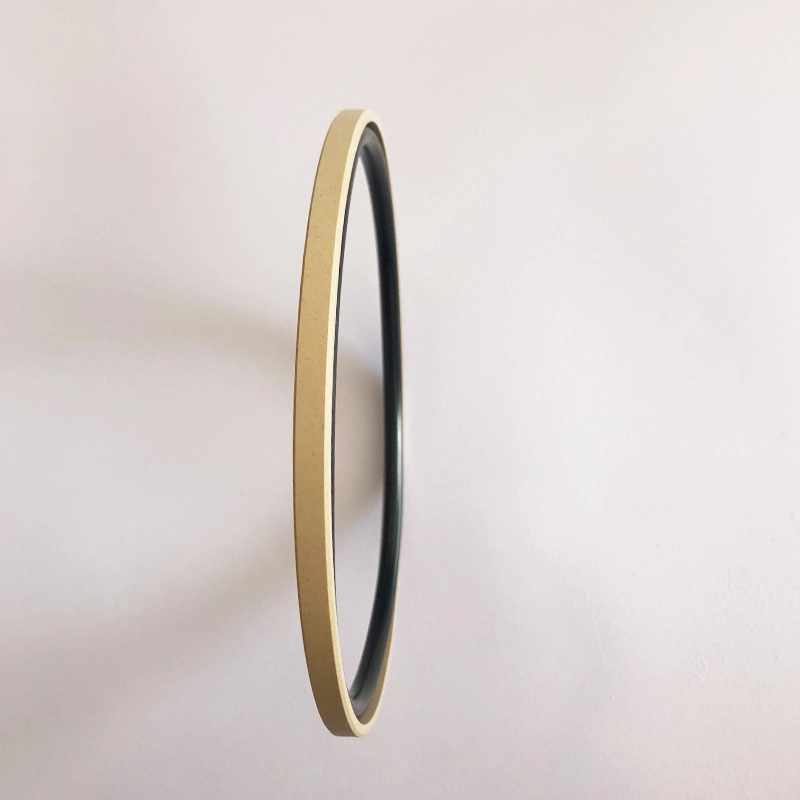

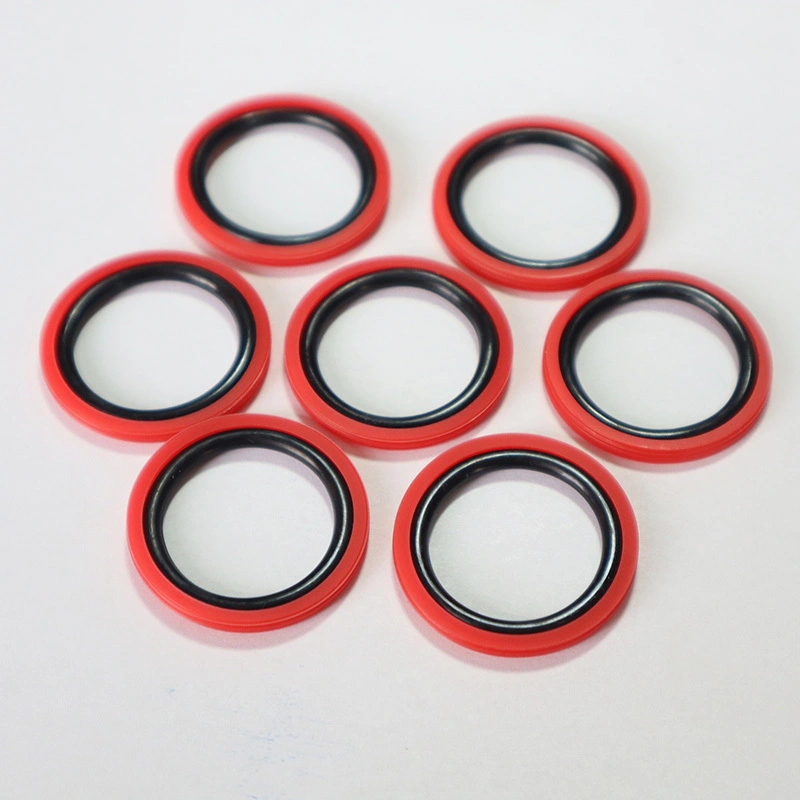

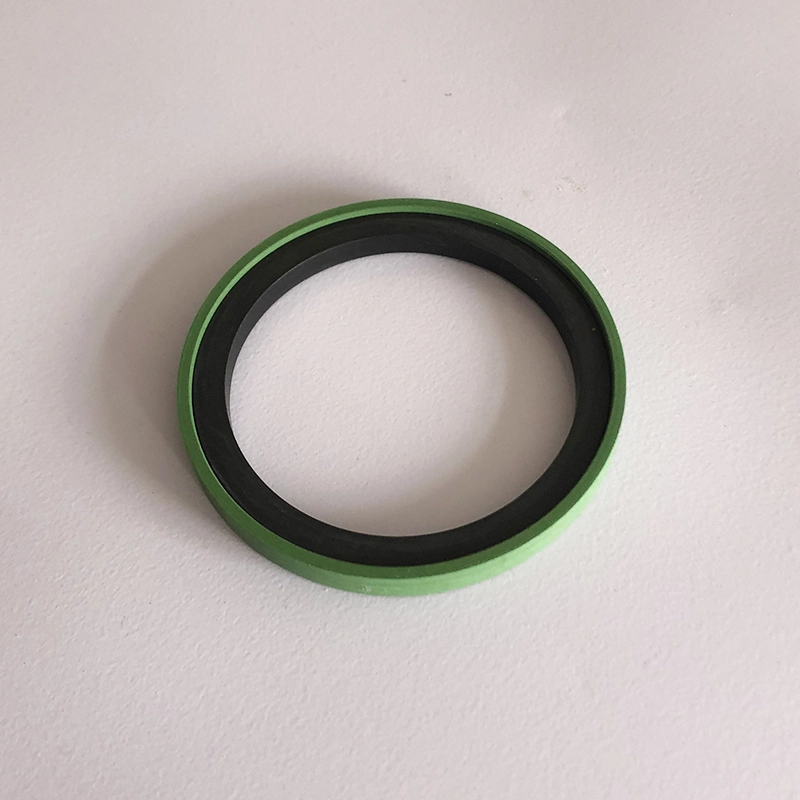

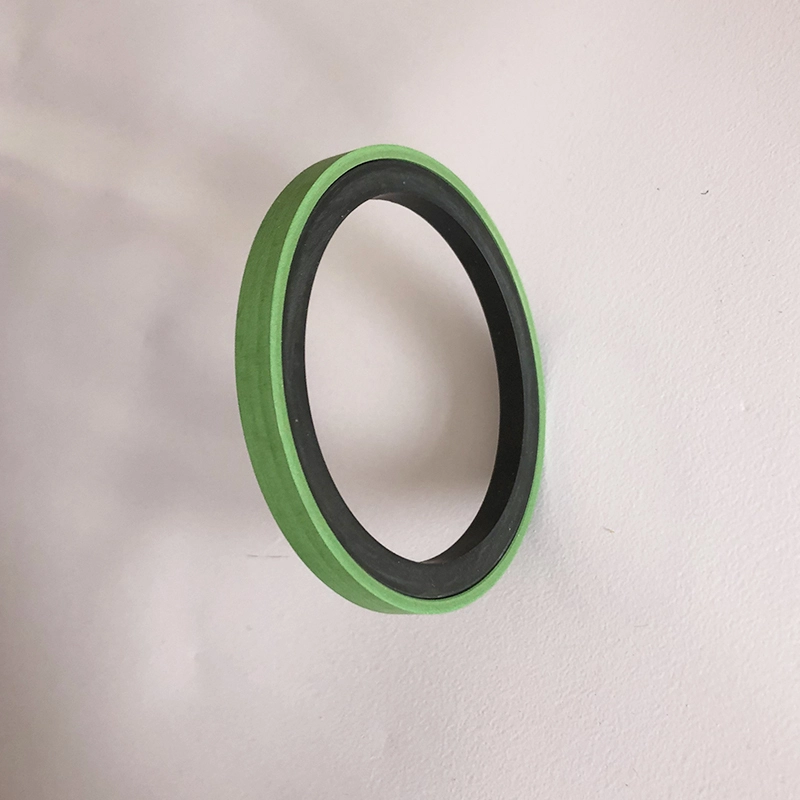

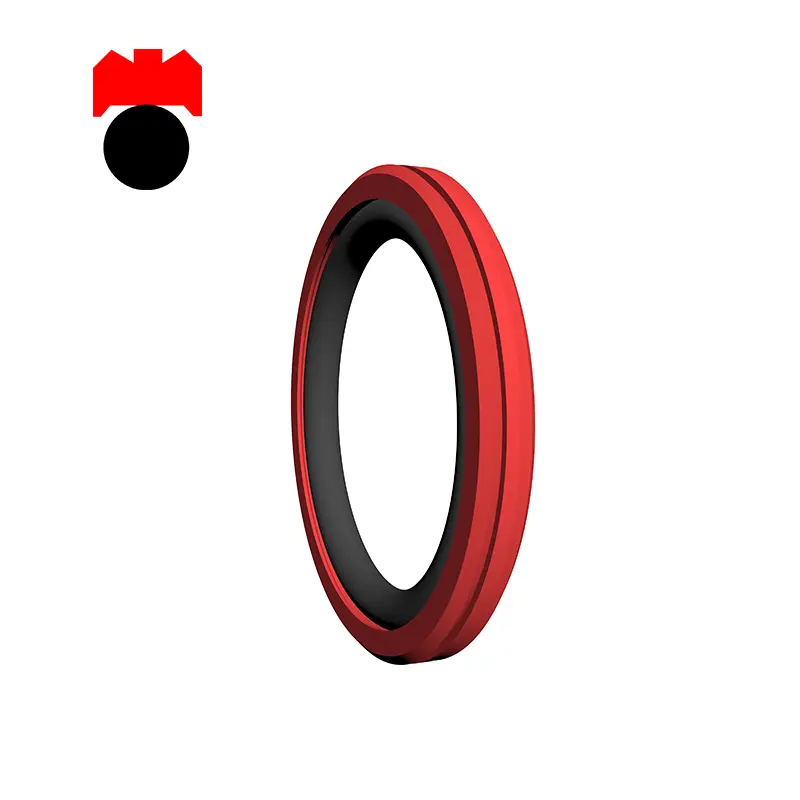

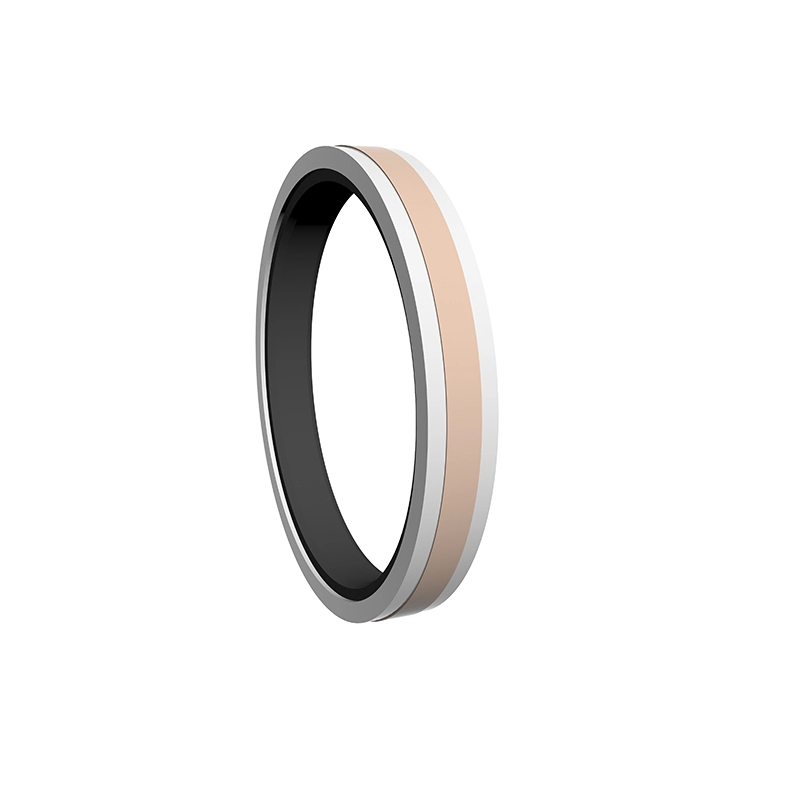

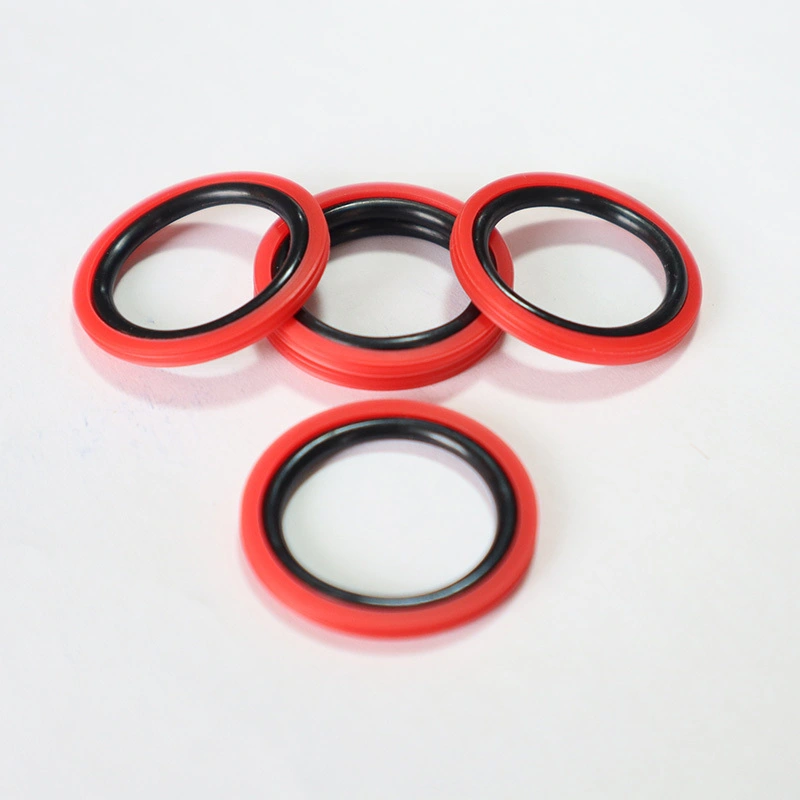

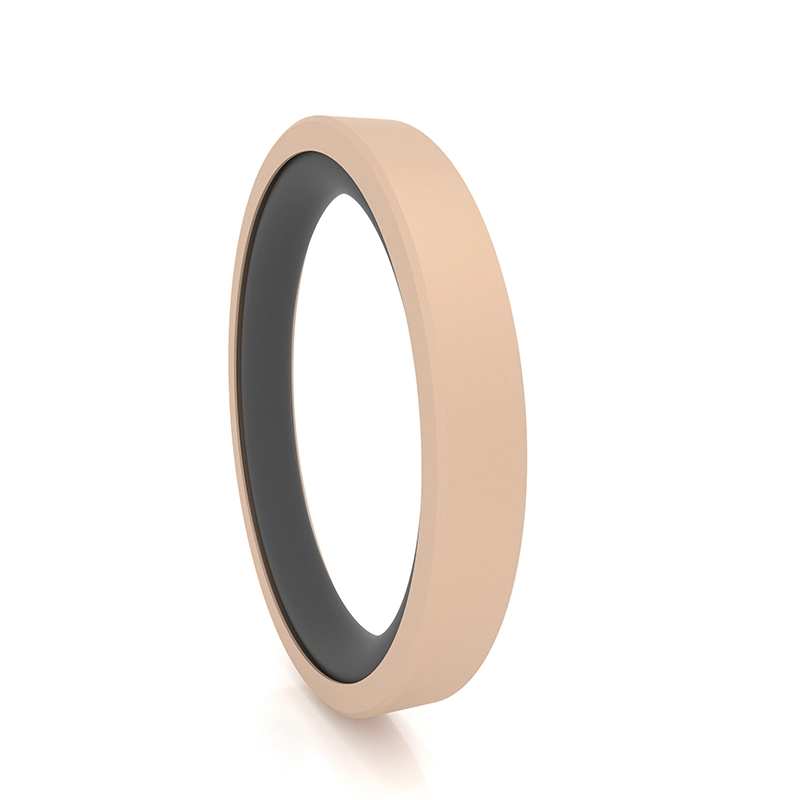

Az RC61 és az RC62 egy kitöltött PTFE téglalap alakú tömítőgyűrűből és O alakú gumi gyűrűből áll, amely alkalmas hidraulikus viszonzó mozgás kétirányú nyomás tömítésére. Az RC61-B egy kitöltött PTFE lépcsőzetes tömítőgyűrűből és O alakú gumi gyűrűből áll, amely alkalmas hidraulikus dugattyús mozgásra, egyirányú nyomás tömítésre. Az RC62-B egy nagyteljesítményű fordított lépcsőfésülés, amely alkalmas egyirányú nyomás tömítés tömítésére. Az O-gyűrű sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. Általában a nehéz hidraulikus berendezések vezetőgyűrűjével együtt használják. A split (nyitott) hornyokat 30 mm -nél kisebb átmérőjű hengerekhez kell használni. Jellemzők:
1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;
2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;
3. Hosszú élettartam, olajmentes kenési tömítésekhez használható;
4. Használható az alacsony viszkozitású közegek, például a víz tömítésére;

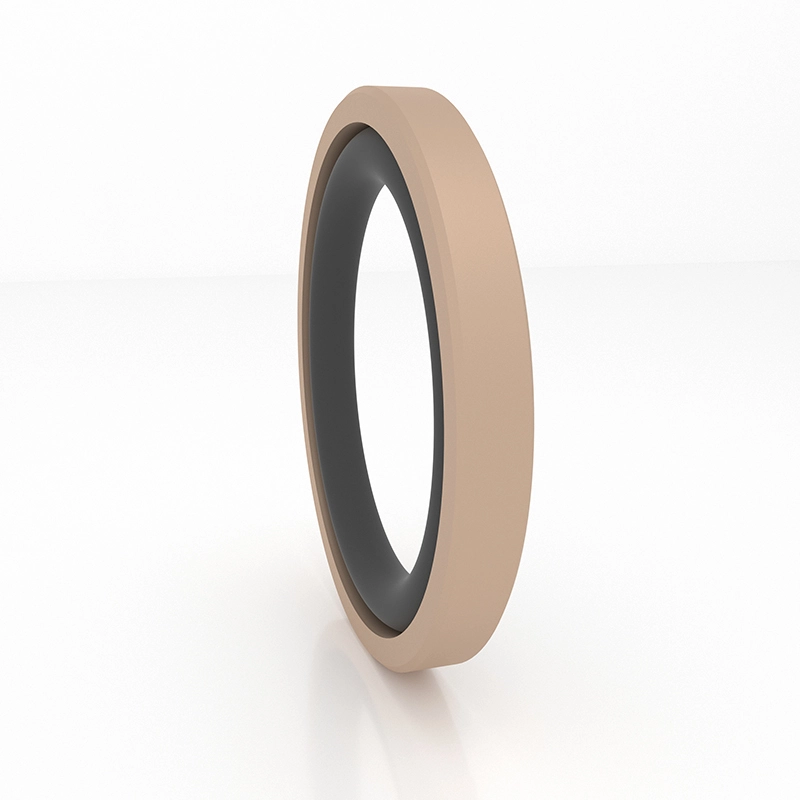

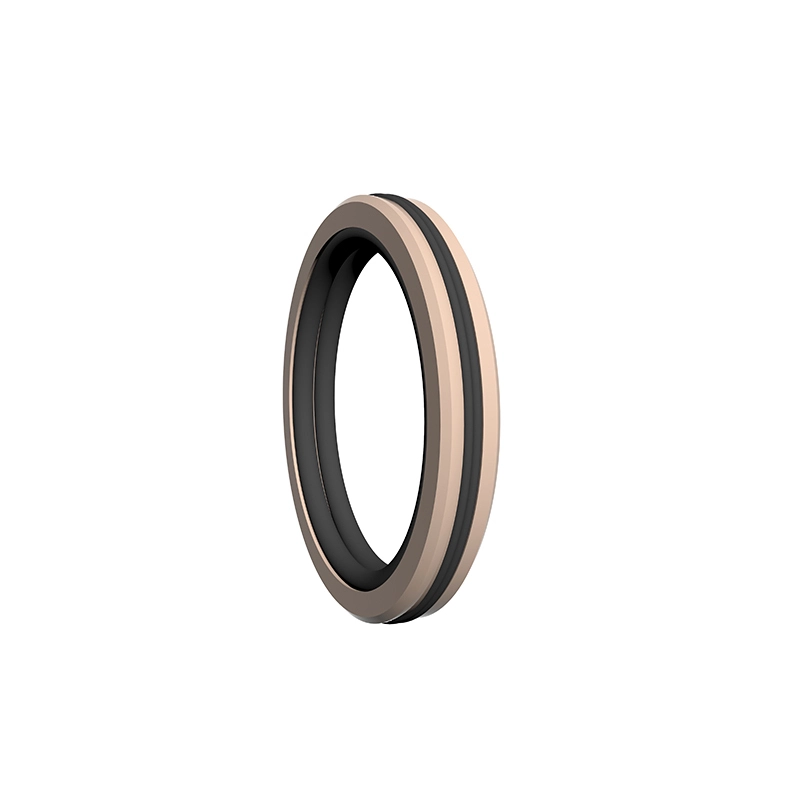

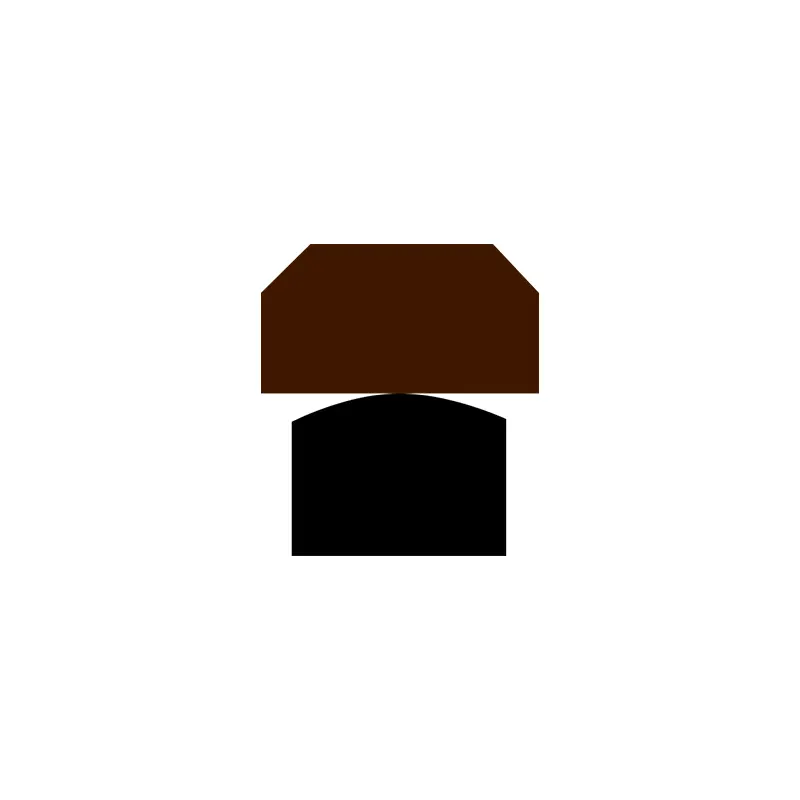

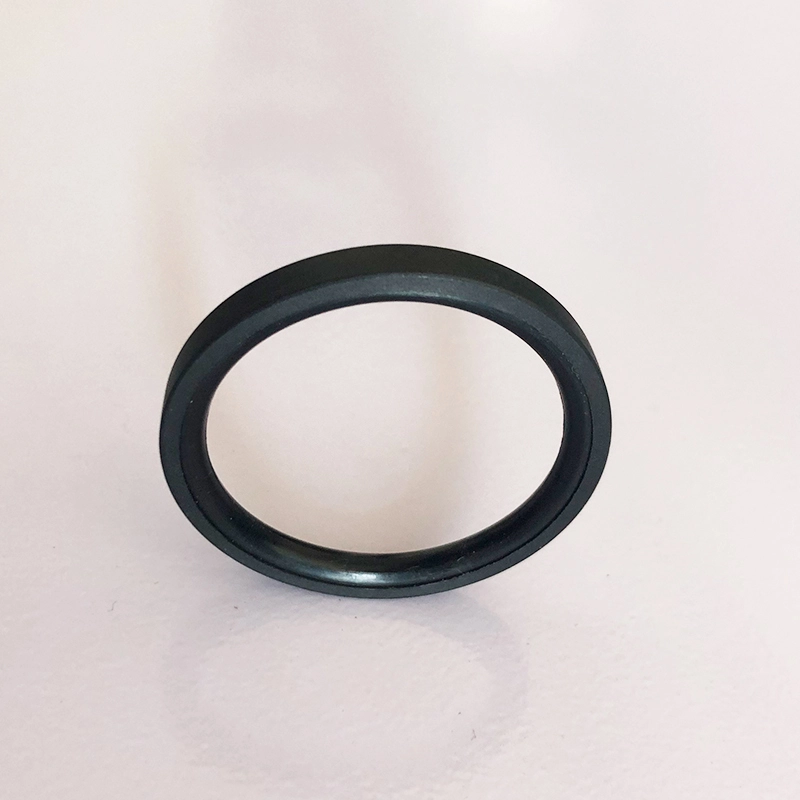

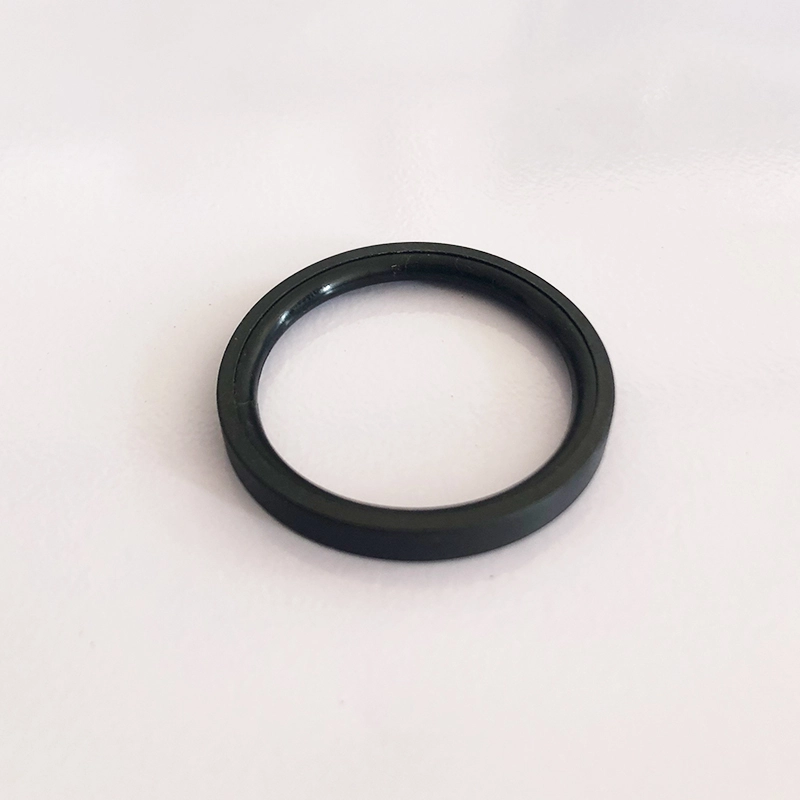

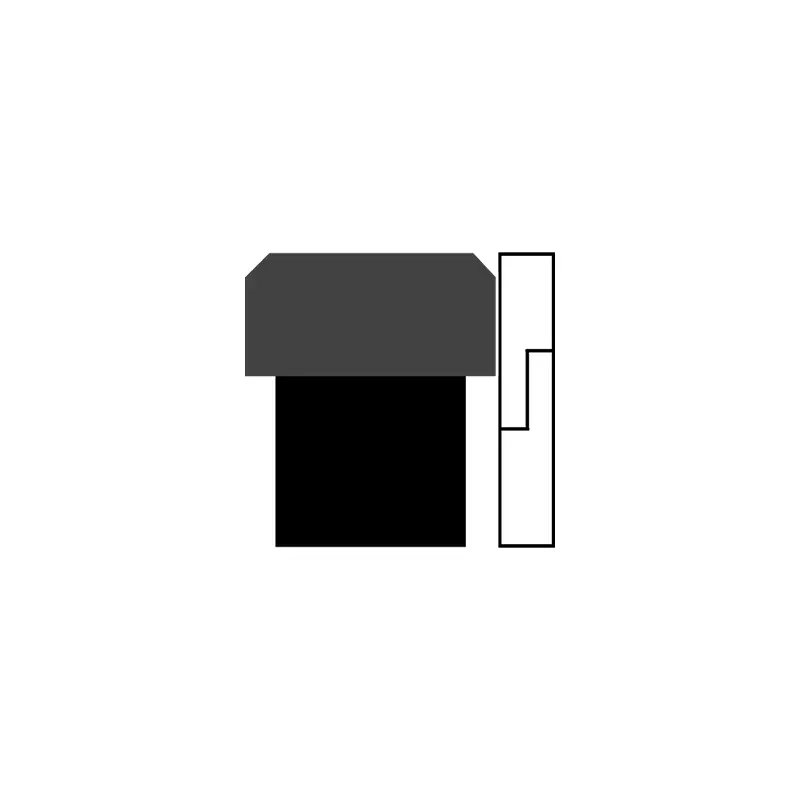

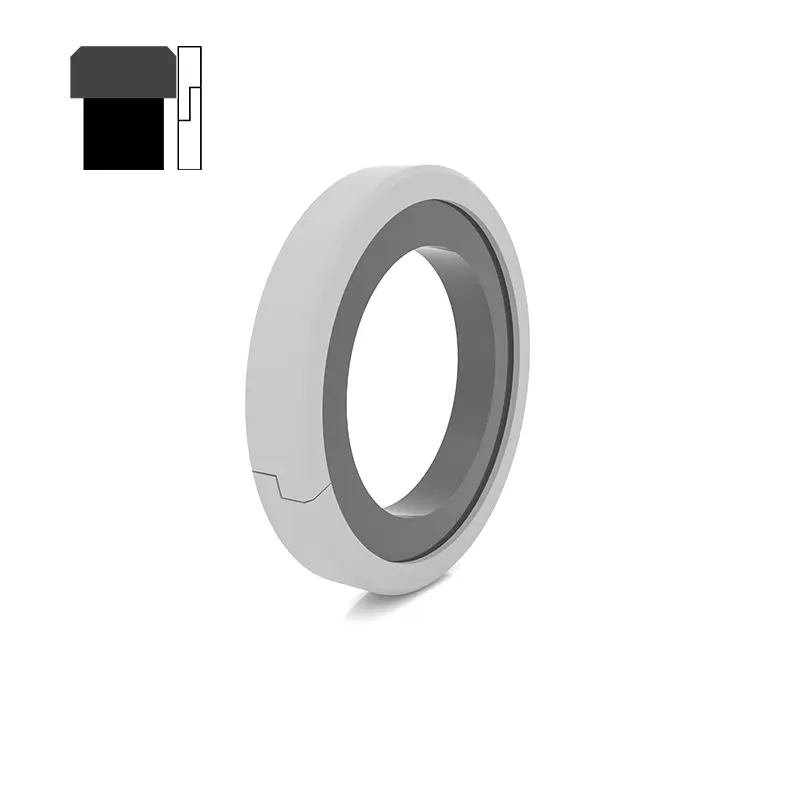

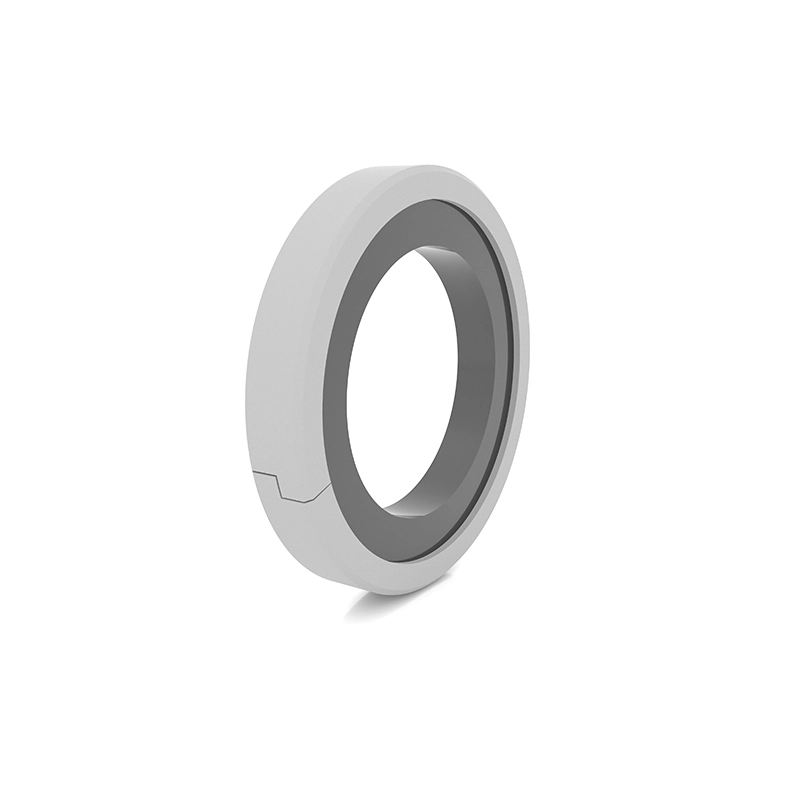

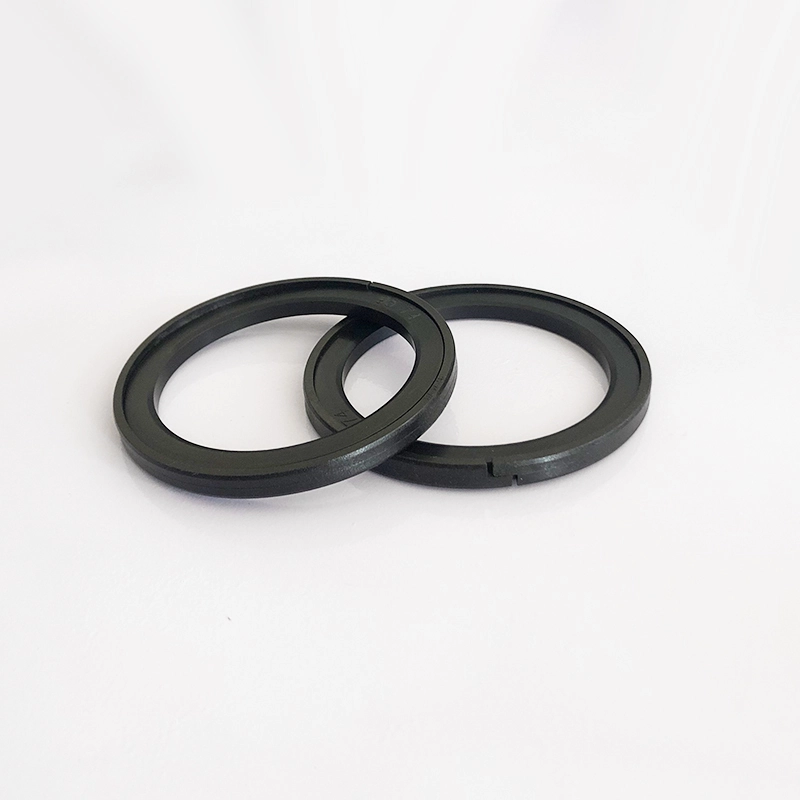

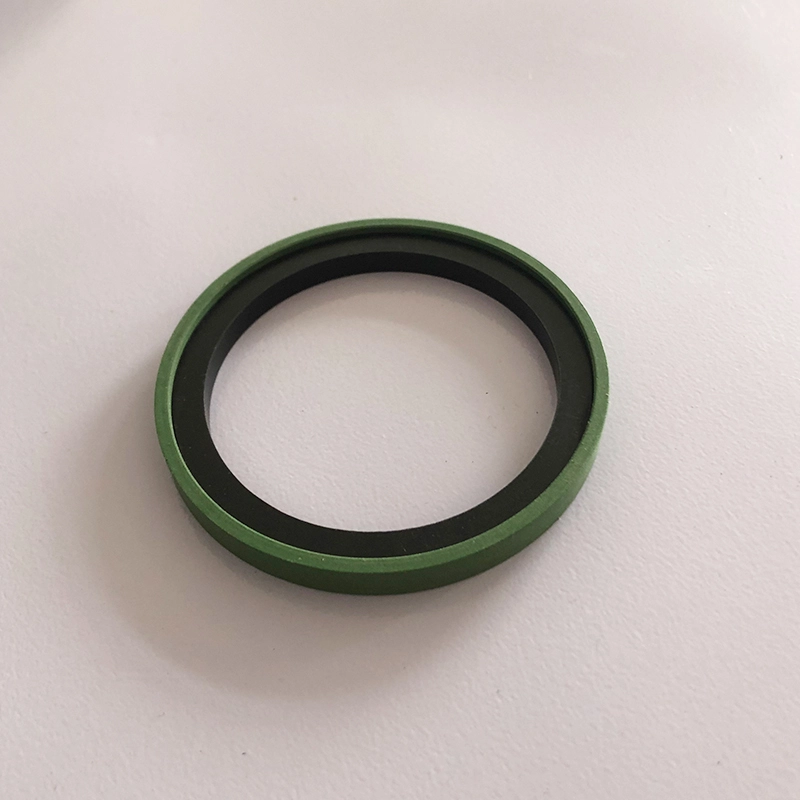

Az OK egy speciális anyagból és egy téglalap alakú gumi gyűrűből készült hőre lágyuló, nyitott tömítőgyűrűből áll, amely alkalmas a hidraulikus viszonzó mozgás kétirányú nyomás tömítésére. A gumi gyűrű sugárirányú erőt biztosít, és kompenzálja a tömítőgyűrű kopását. Mivel a tömítőgyűrű nyitott struktúrát alkalmaz, a GLYD -gyűrűnek a telepítéséhez speciális eszközökre van szükség. Jellemzők:
1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, kúszó;
2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;
3. Egyszerű és kényelmes telepítés, összeszerelő szerszámok nincs szükség;
4. Használható az alacsony viszkozitású közegek, például a víz tömítésére;
5. A jó extrudálásellenes teljesítmény, lehetővé téve a nagyobb extrudálási rést.

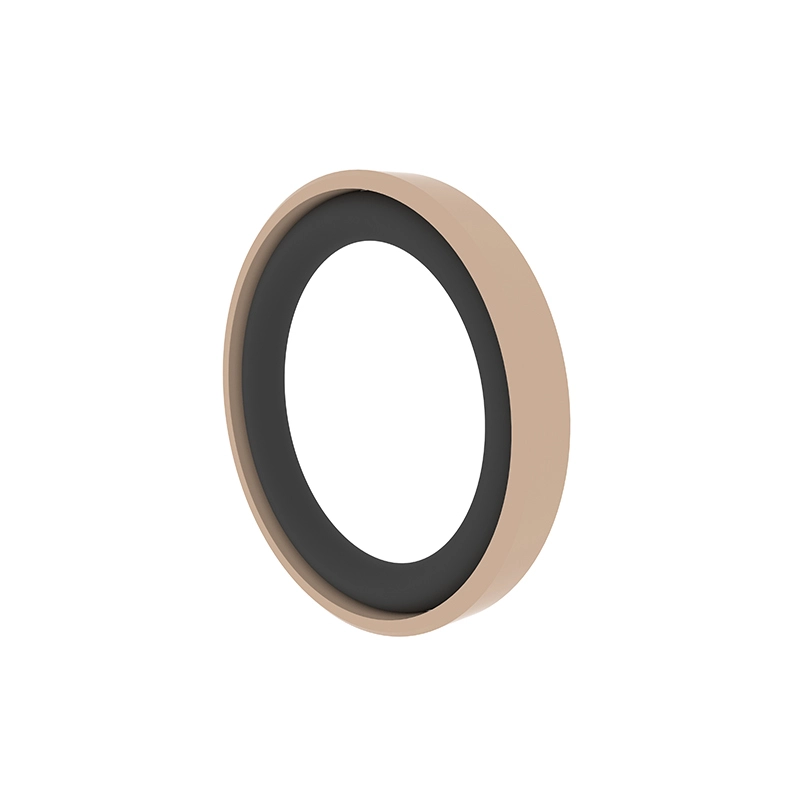

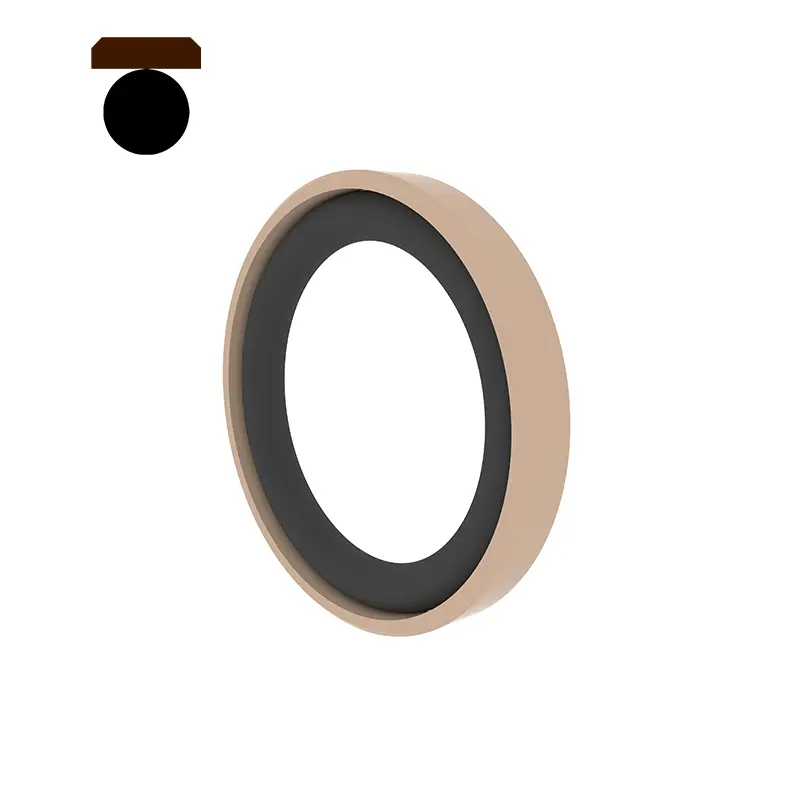

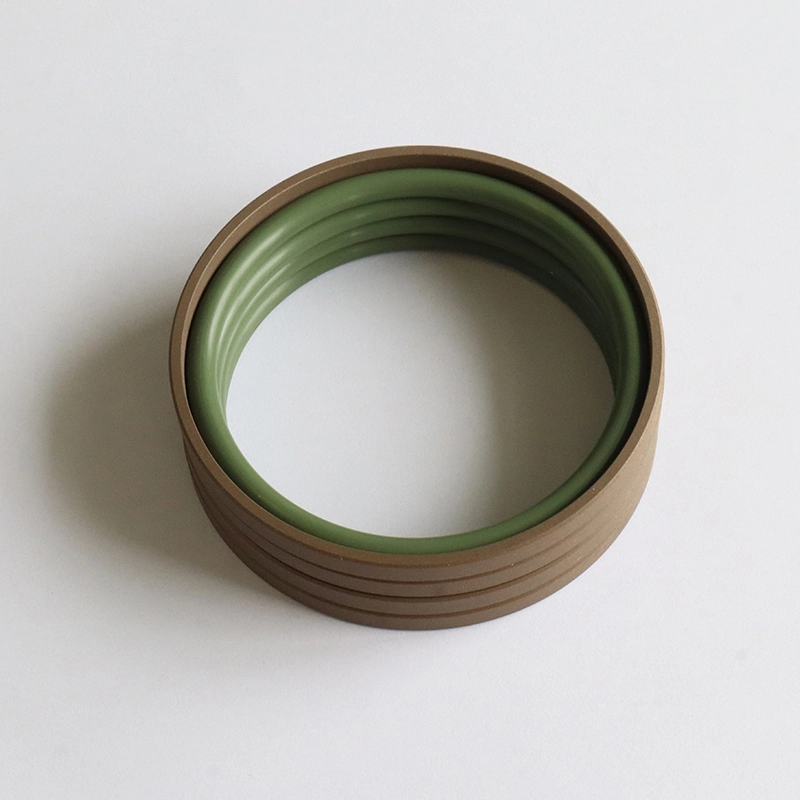

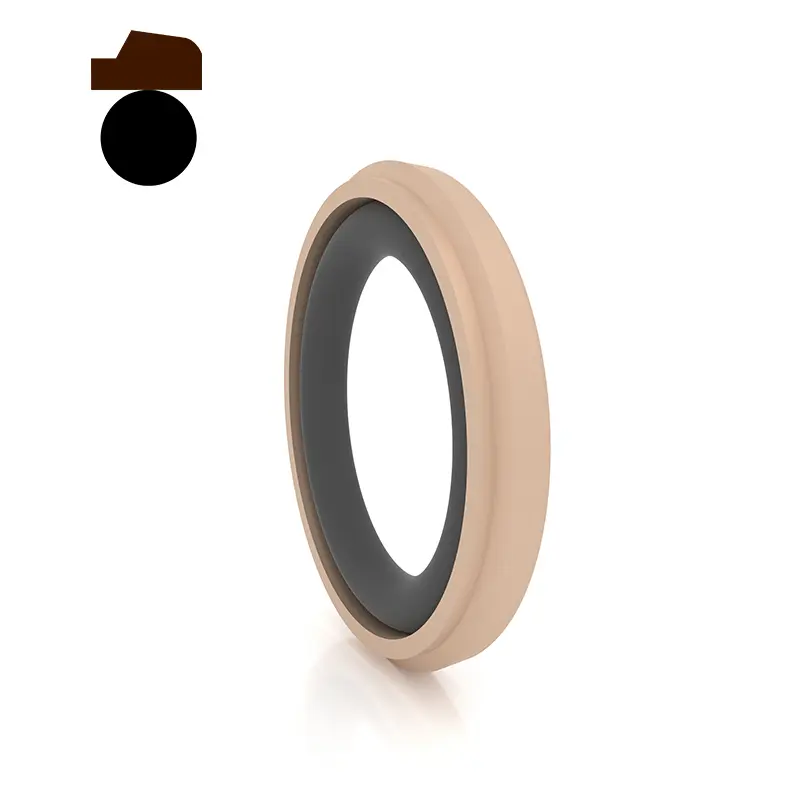

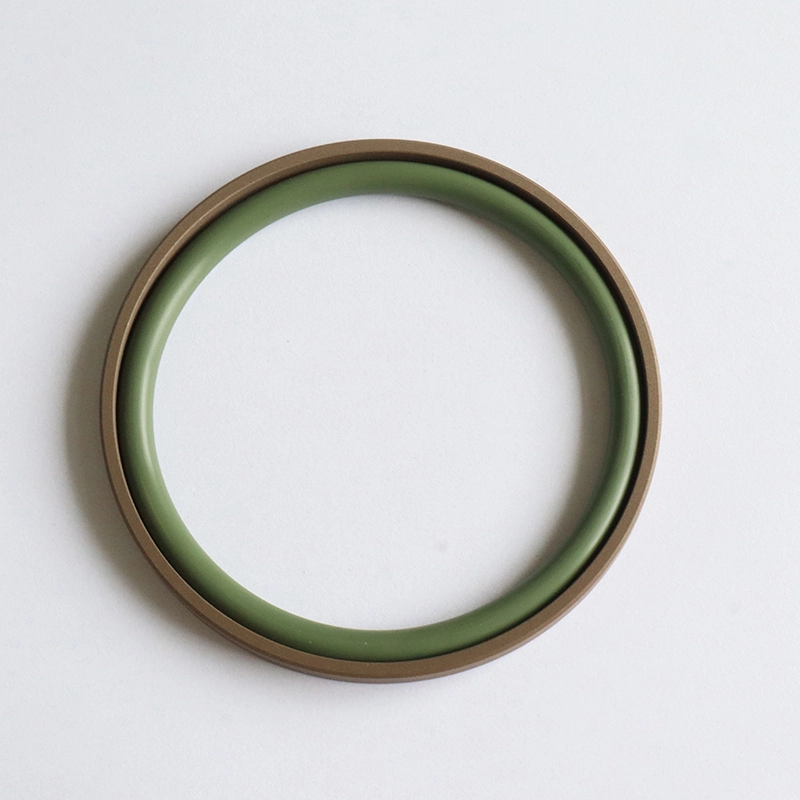

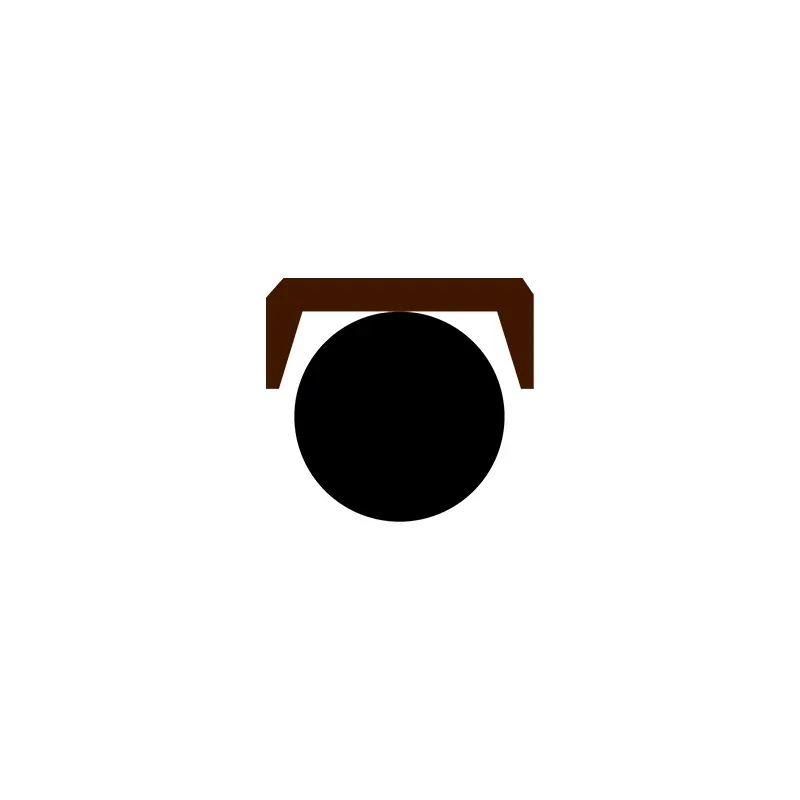

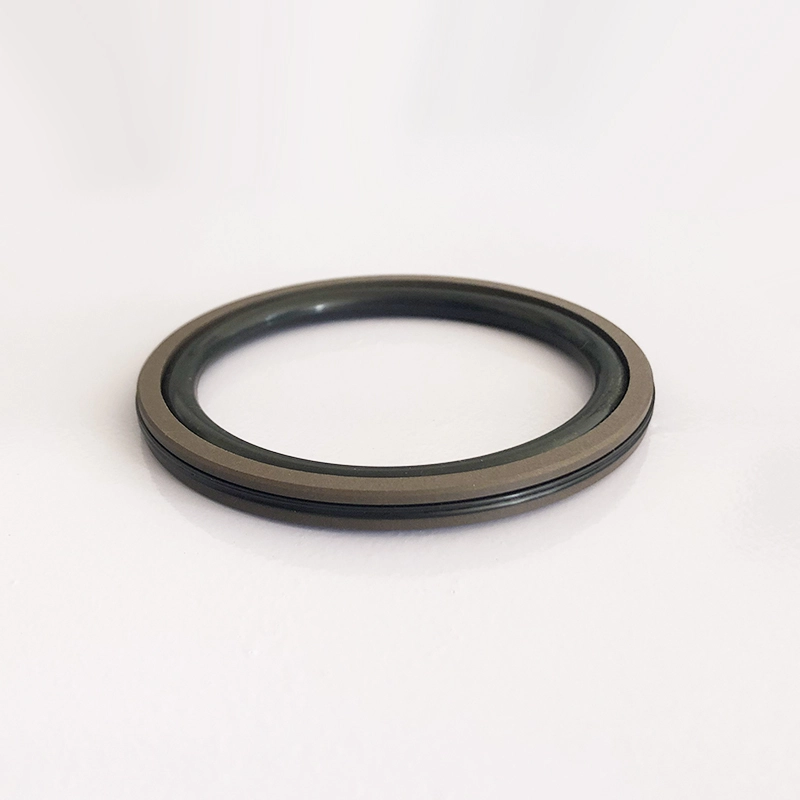

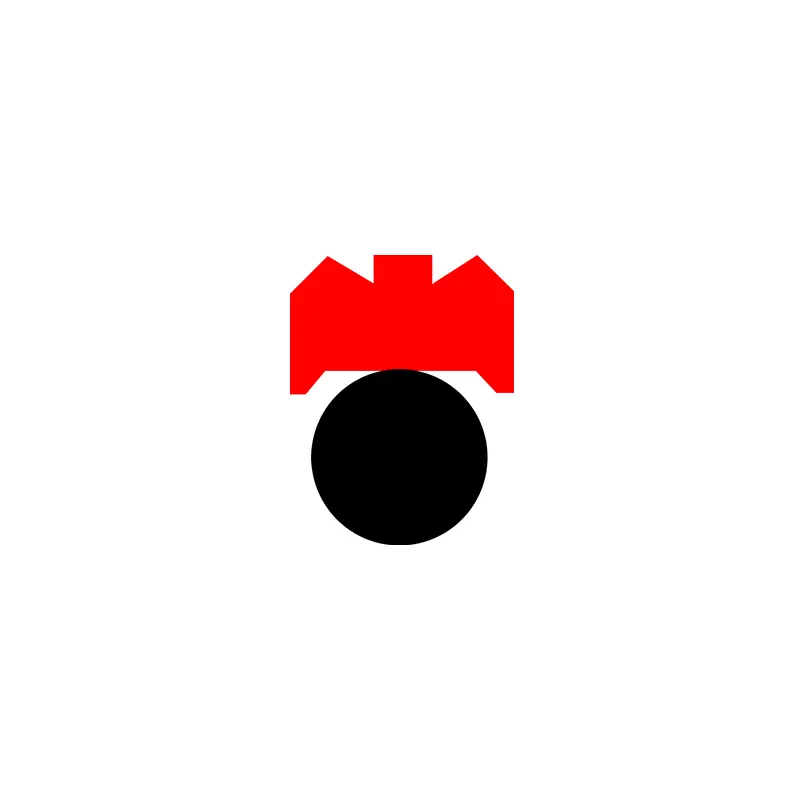

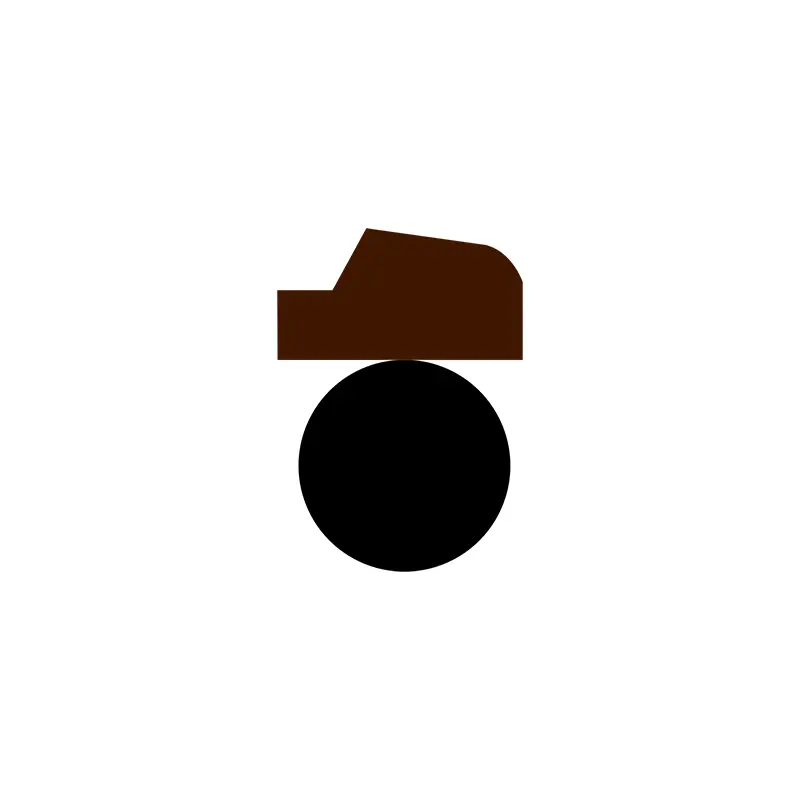

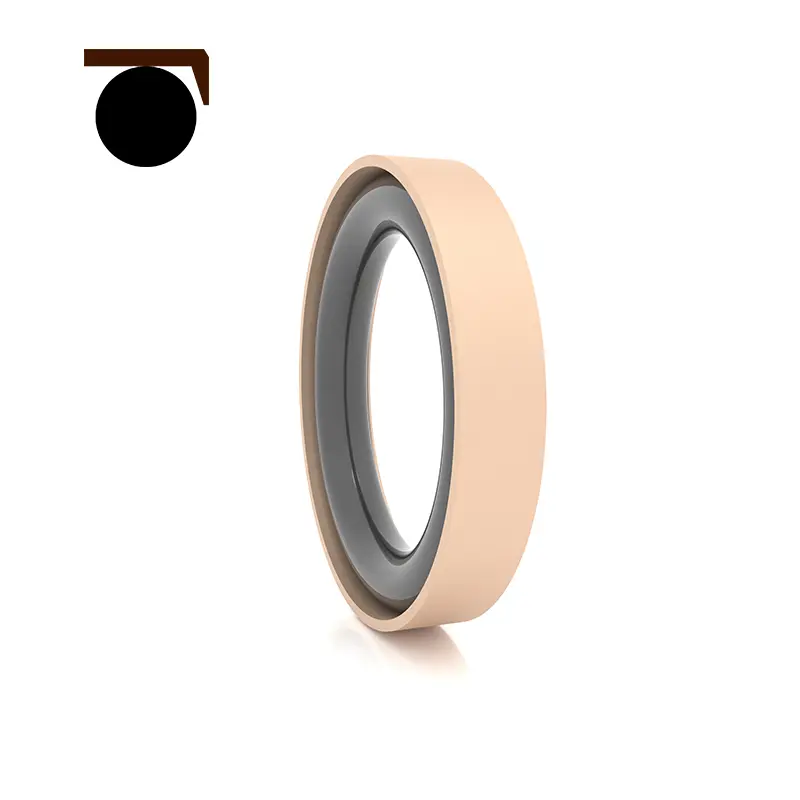

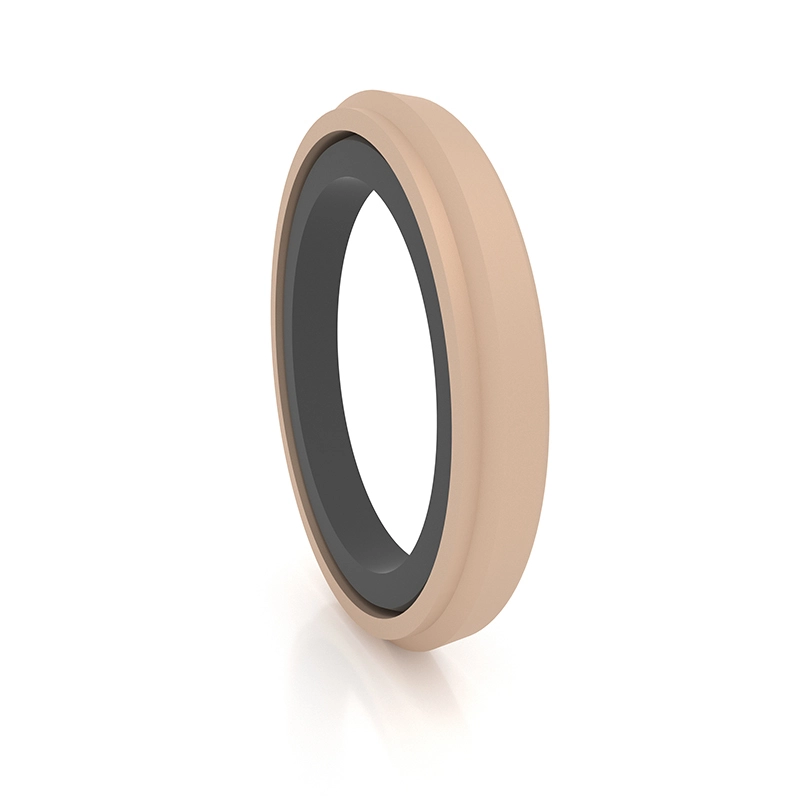

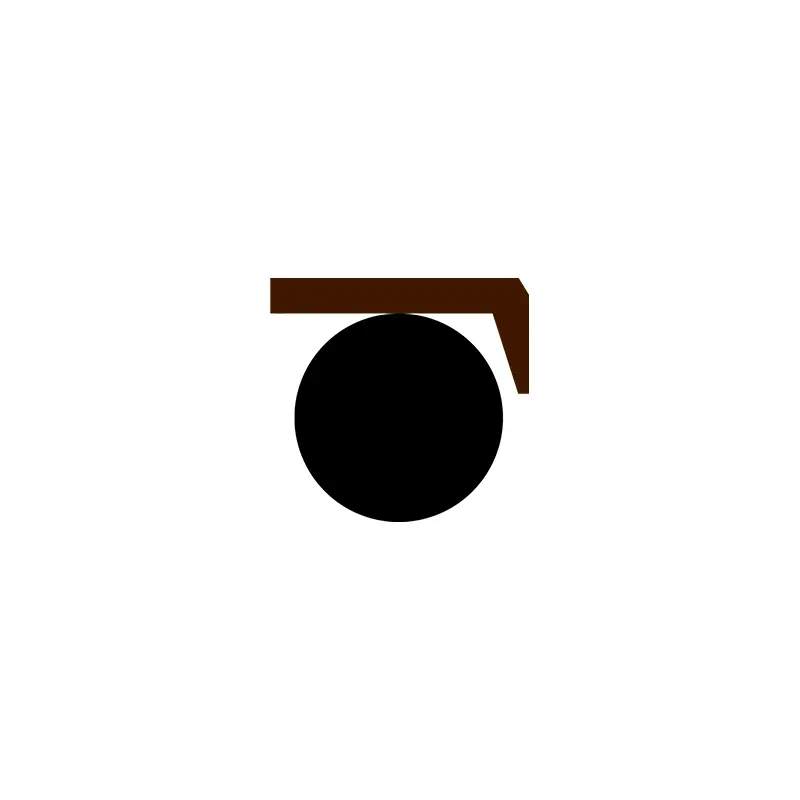

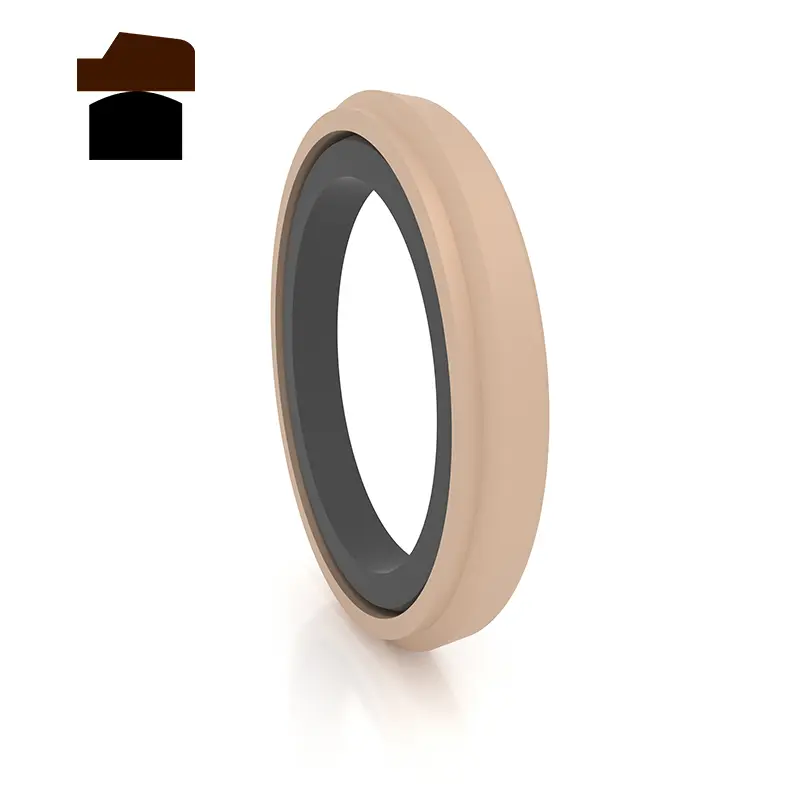

Az RC63 egy PTFE sapkás alakú tömítőgyűrűből és O alakú gumi gyűrűből áll, amely hidraulikus és pneumatikus viszonzó mozgás-kétirányú nyomás tömítéshez alkalmas. Az O alakú gyűrű sugárirányú erőt biztosít, és kompenzálja a tömítőgyűrű kopását. Mivel a tömítőgyűrű vékony ajkak kialakítását fogadja el, a nyomon követési kompenzációs képesség jó, tehát a tömítési teljesítmény jó, és telepíthető a GB12350 gyűrűs horonyba. A split (nyitott) hornyokat 30 mm -nél kisebb henger átmérőjéhez kell használni. Jellemzők:
1. Használható mind hidraulikus, mind pneumatikushoz, és használható kétirányú nyomás tömítéshez;
2. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;
3. Hosszú élettartam, olajmentes kenési tömítésekhez használható;
Kis szerkezeti tér, könnyű telepítés és karbantartás;

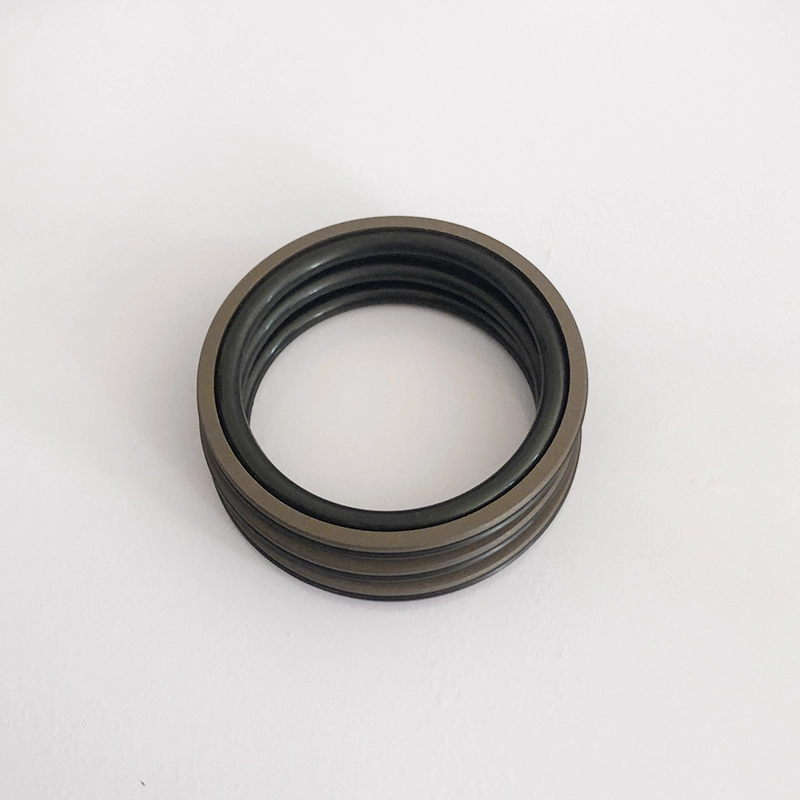

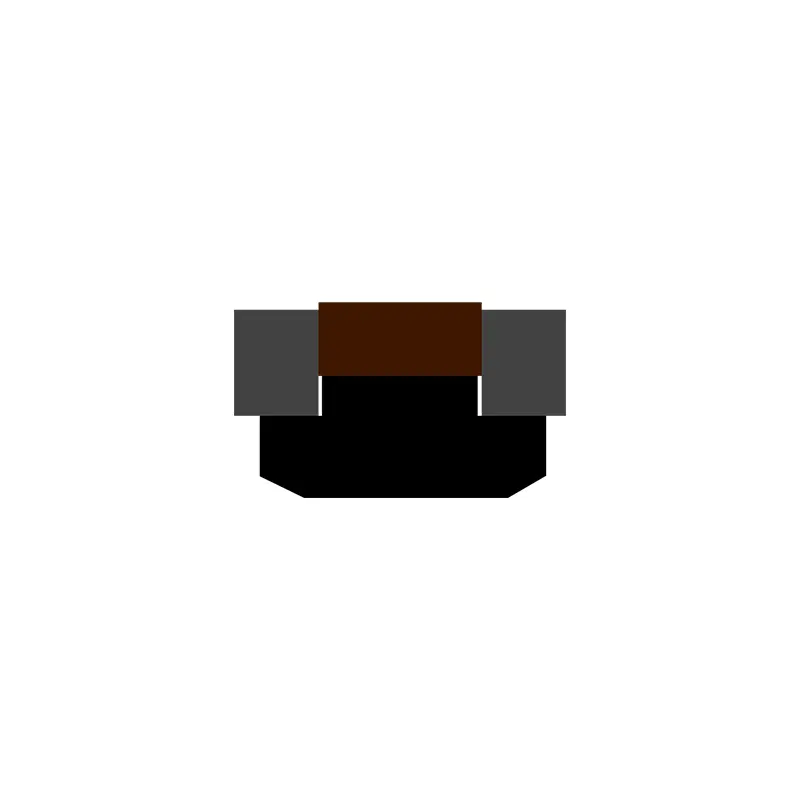

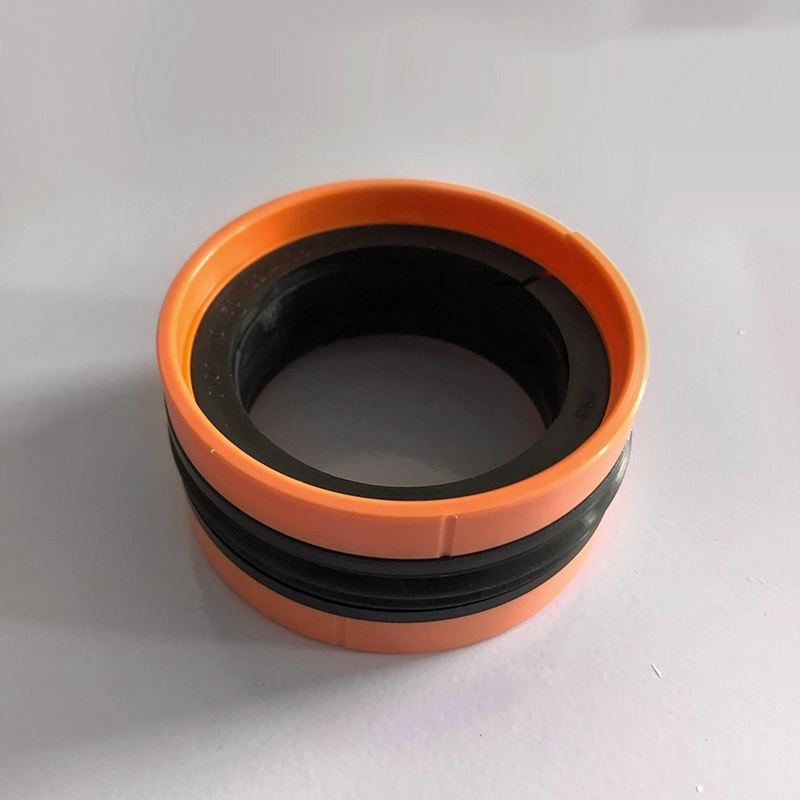

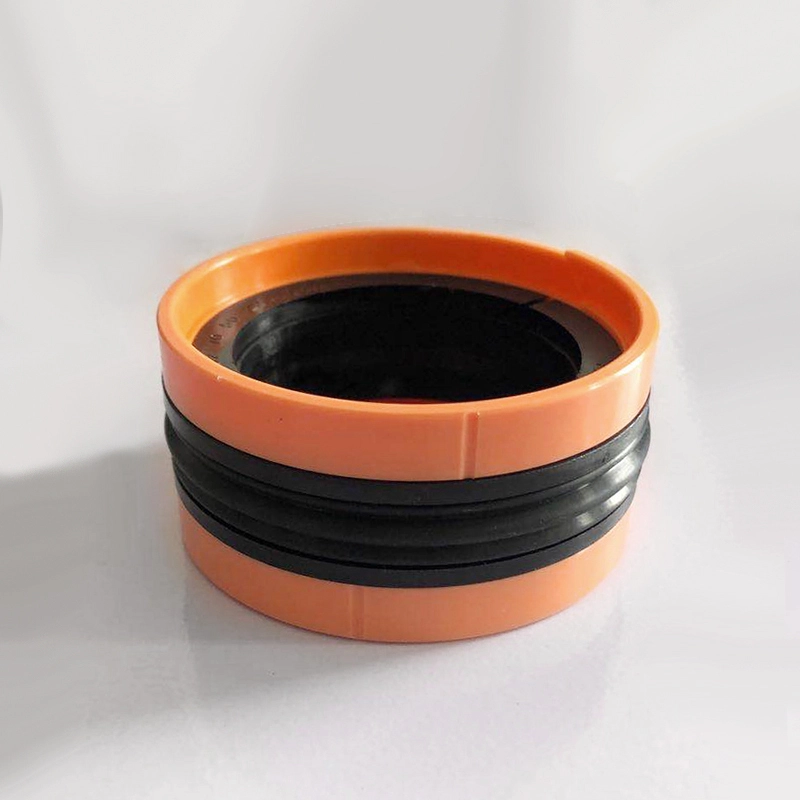

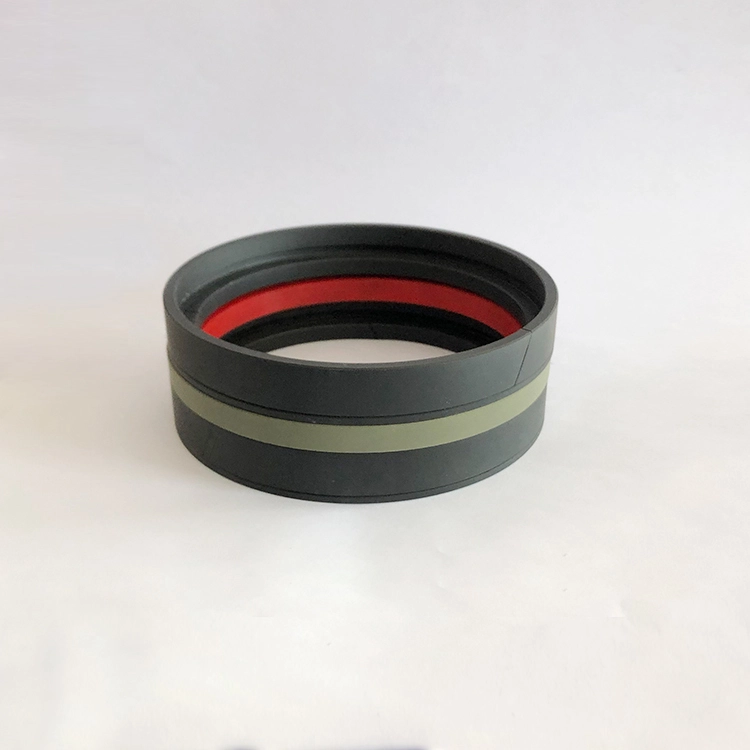

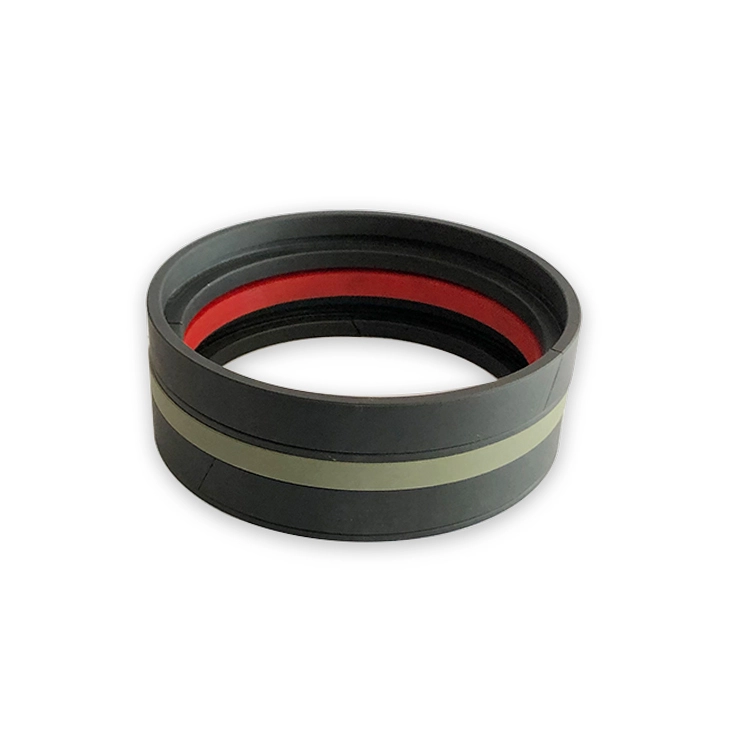

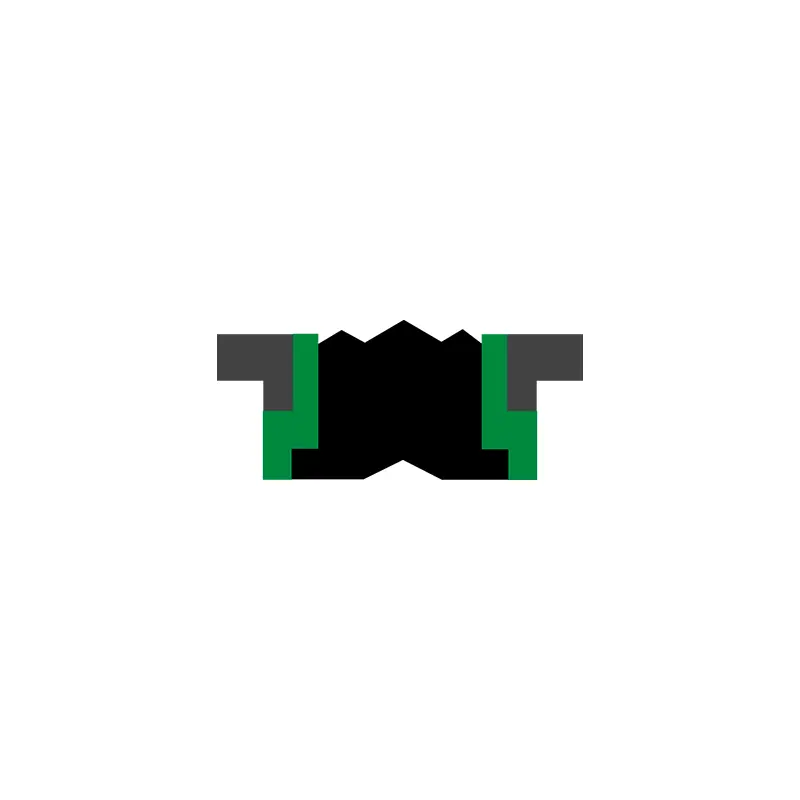

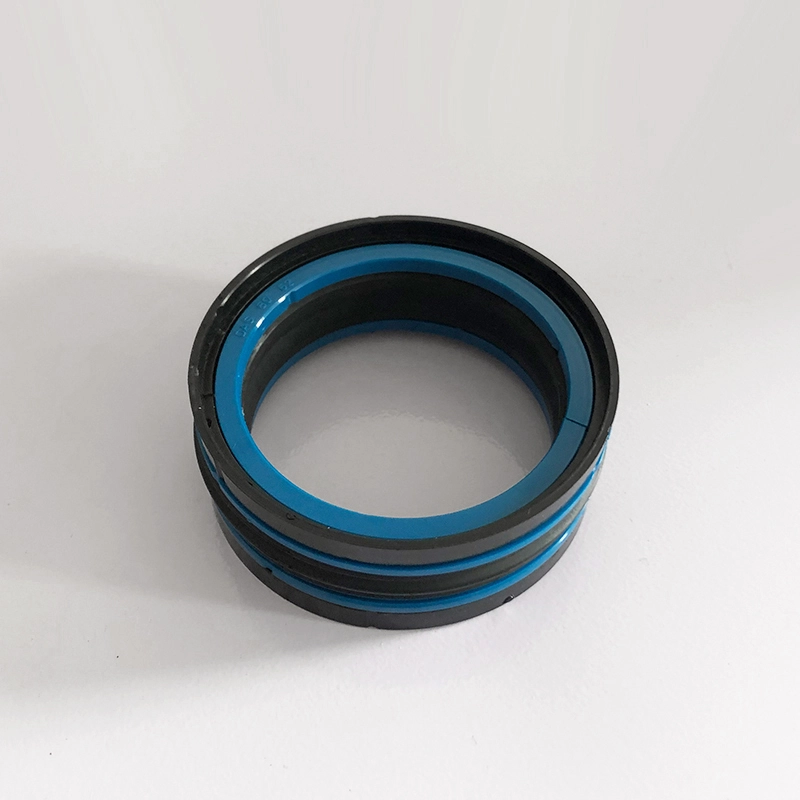

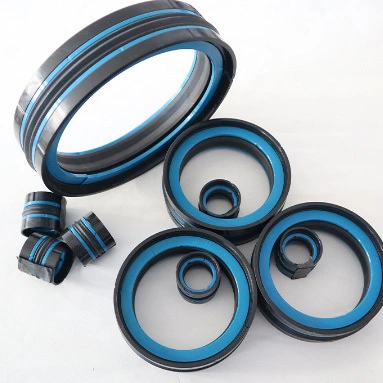

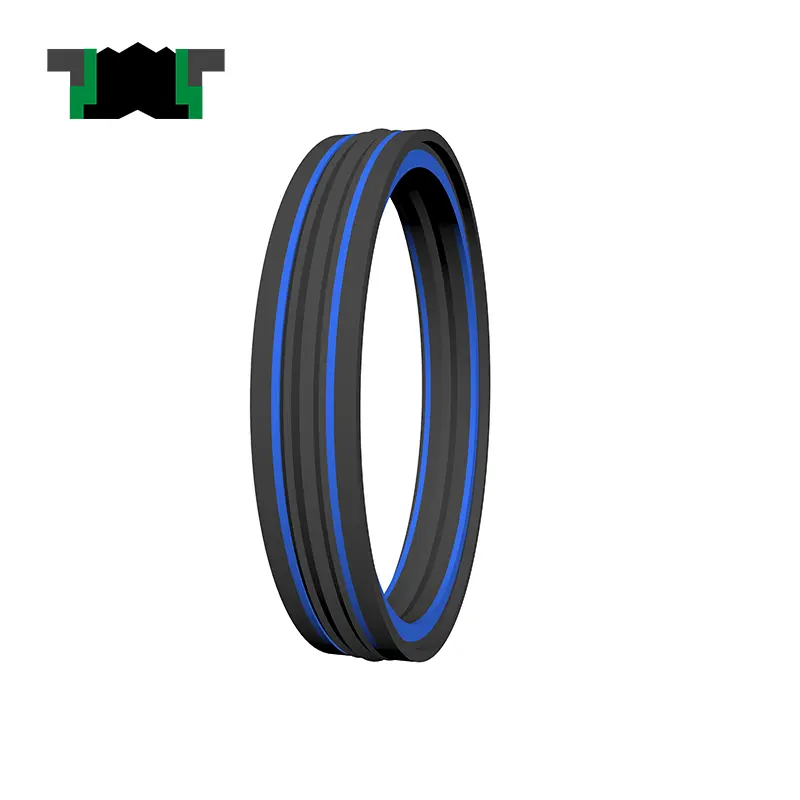

A KDAS, TPM (speciális forma) egy ötkombinációs kompressziós dugattyús tömítés szerelvény, amely gumi tömítő elemből, két rögzítőgyűrűből és két vezetőgyűrűből áll. Alkalmas kétirányú nyomás dugattyú tömítésre. Jellemzők:
1. Jó tömítés, nagy megbízhatóság, kompakt szerkezet;
2. Nem szorítják be a radiális résbe;
3. Egyszerű telepítés, integrált dugattyú telepítése;
Az NBR tömítő elem speciális geometriai alakja megakadályozza, hogy a telepítés során a horonyban csavarodjon.

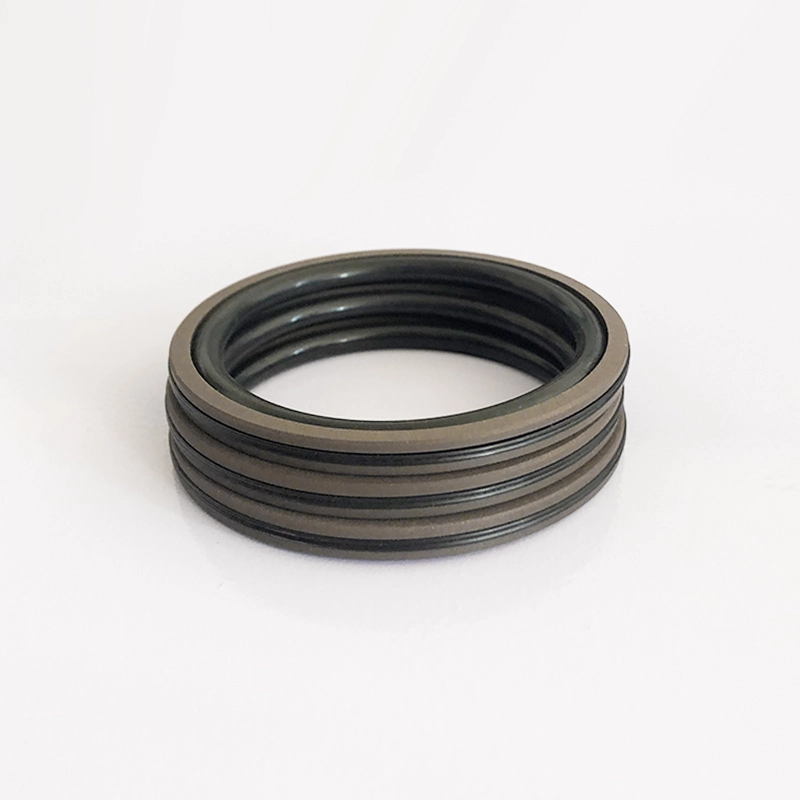

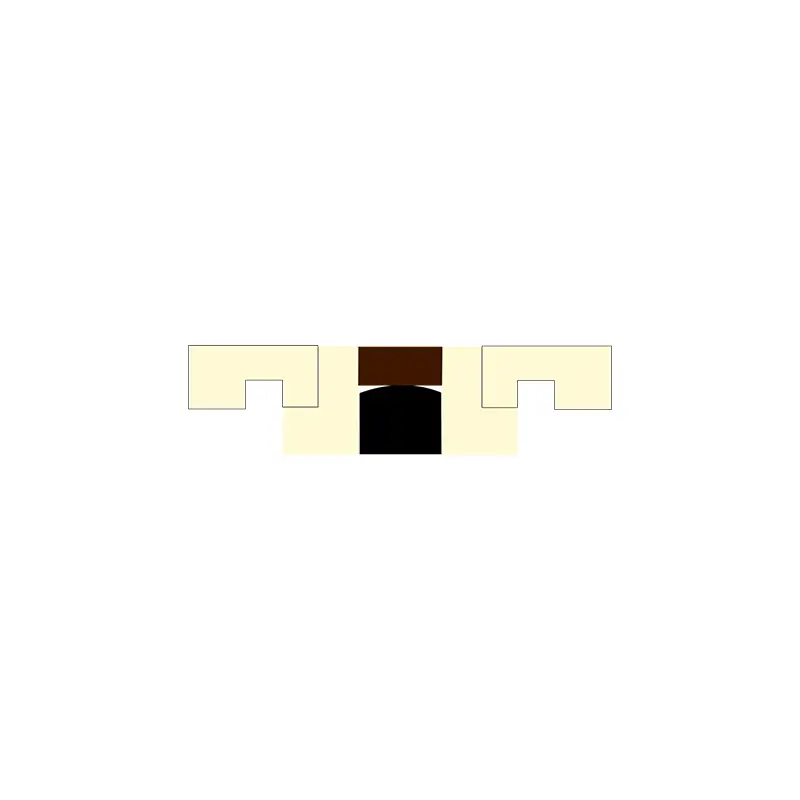

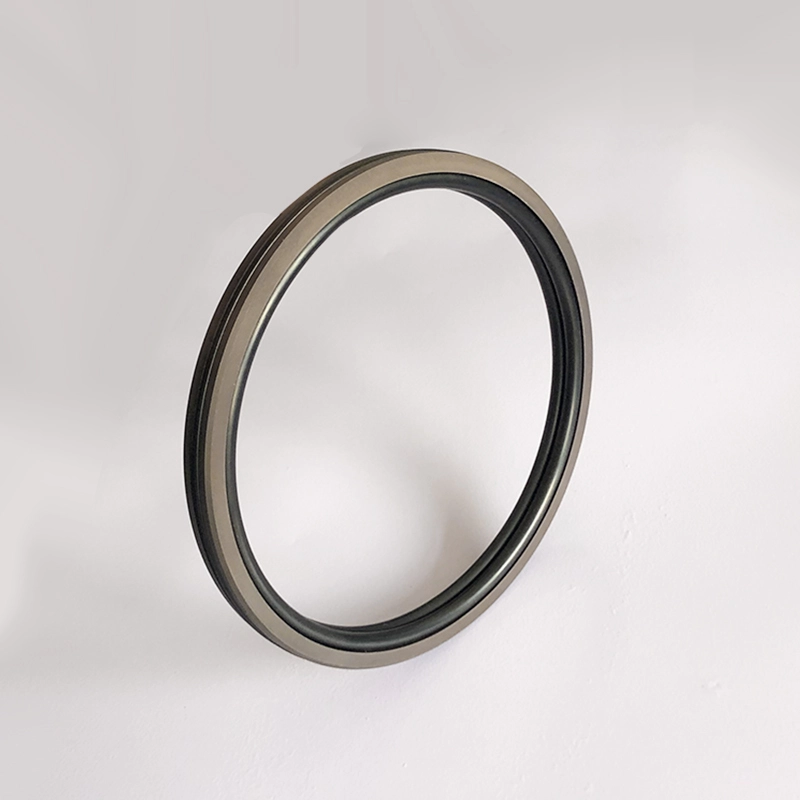

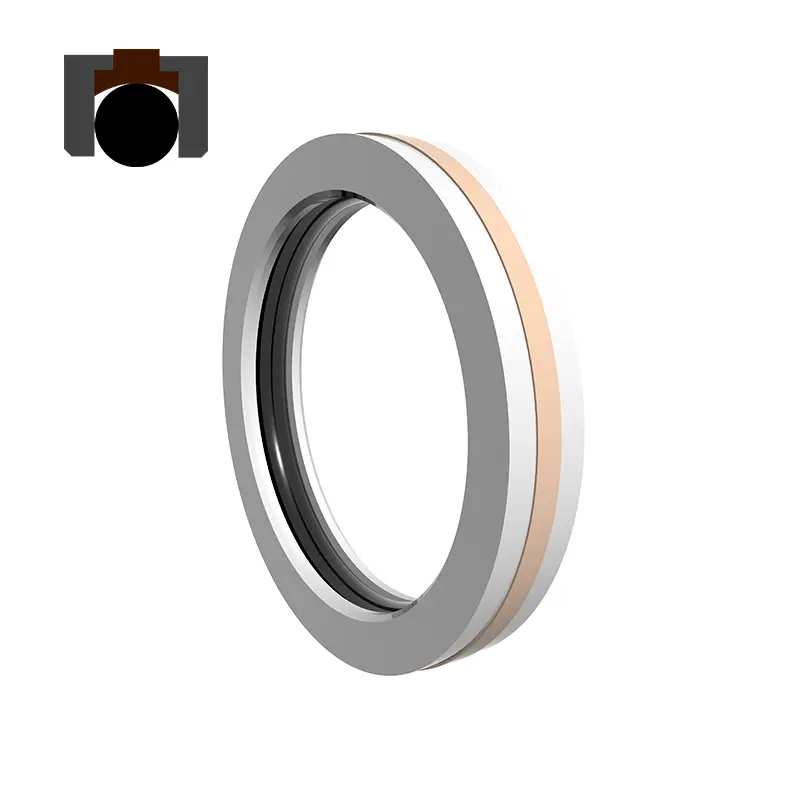

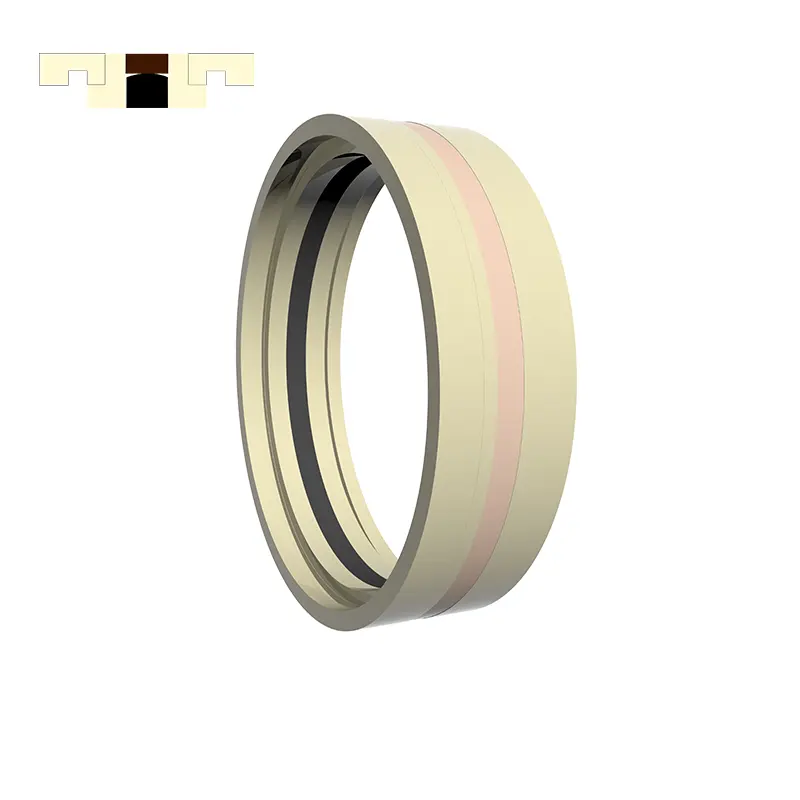

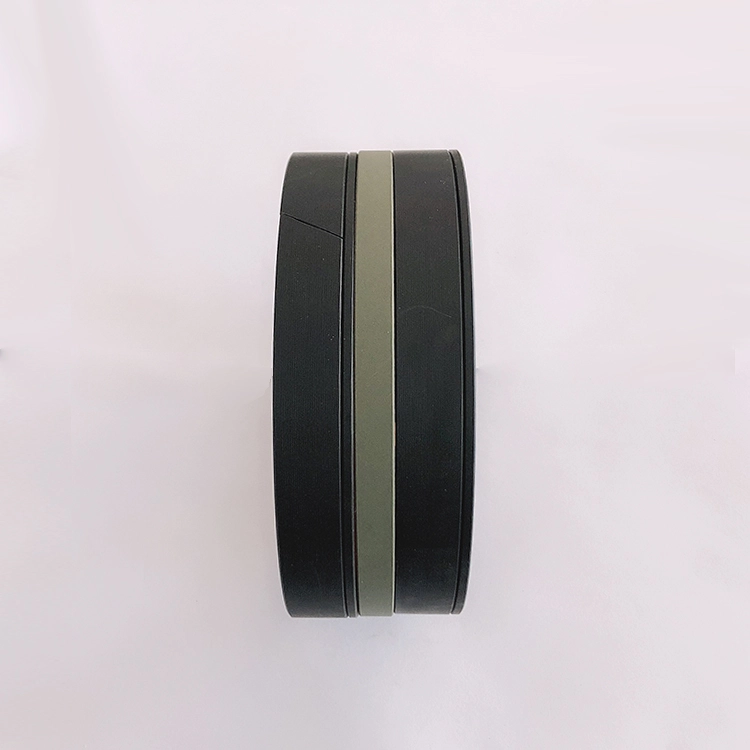

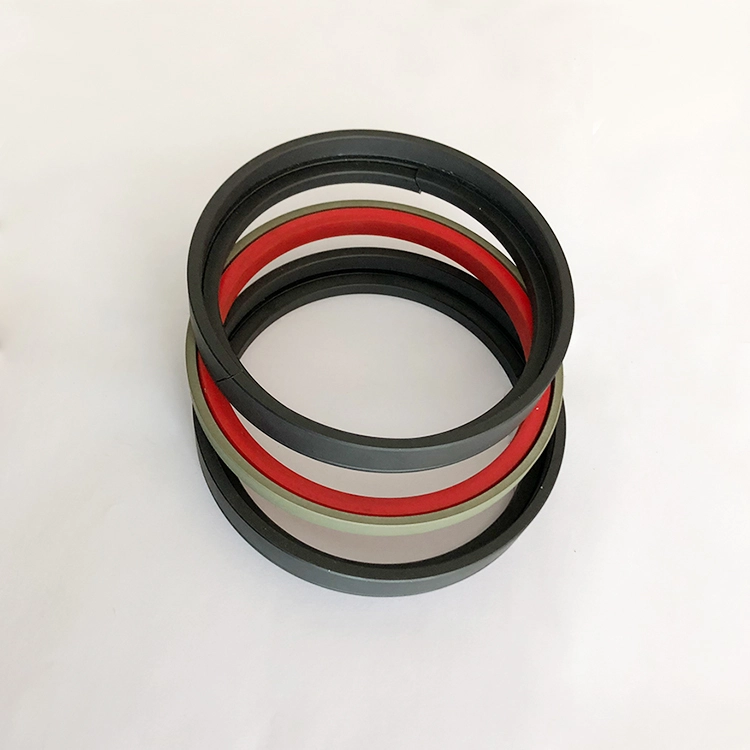

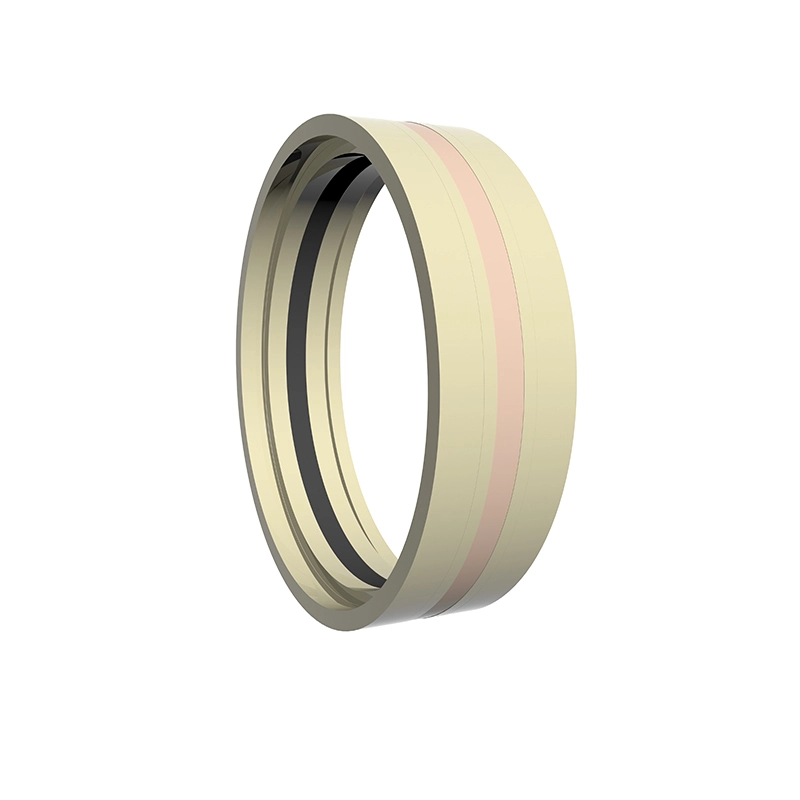

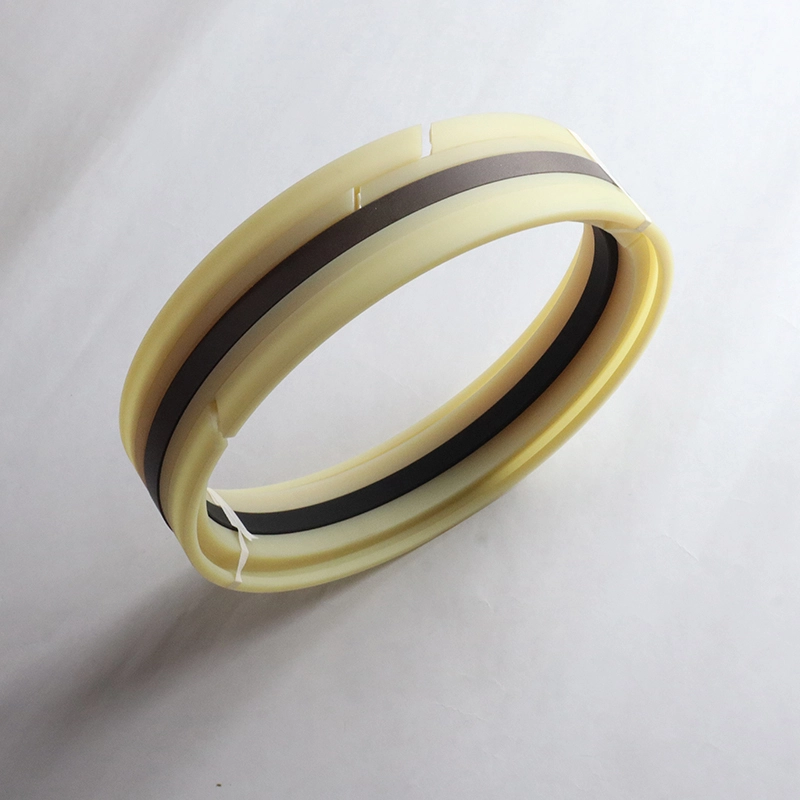

A GDKK két vezetőgyűrűből, két tartógyűrűből, egy elasztikus gumi gyűrűből és egy tömítőgyűrűből áll. A vezetőgyűrű pozicionálási és irányító szerepet játszik. A tartógyűrű támogató és pozicionálási szerepet játszik, az elasztikus gumi gyűrű rugalmas erőt biztosít, és kompenzálja a tömítőgyűrű elvesztését. A tömítőgyűrű együttműködik az olajhenger belső lyukával, hogy tömítő hatást érjen el, amely alkalmas az olajhenger dugattyú kétirányú nyomás tömítésére. Jó tömítési hatása van még durva munkakörülmények mellett. Jellemzők:
1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;
2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;
3. A magas élettartam, felhasználható a rossz kenési körülmények között;
4. Használható az alacsony viszkozitású közegek, például a víz tömítésére;
Kiváló, magas és alacsony nyomású tömítési teljesítmény.

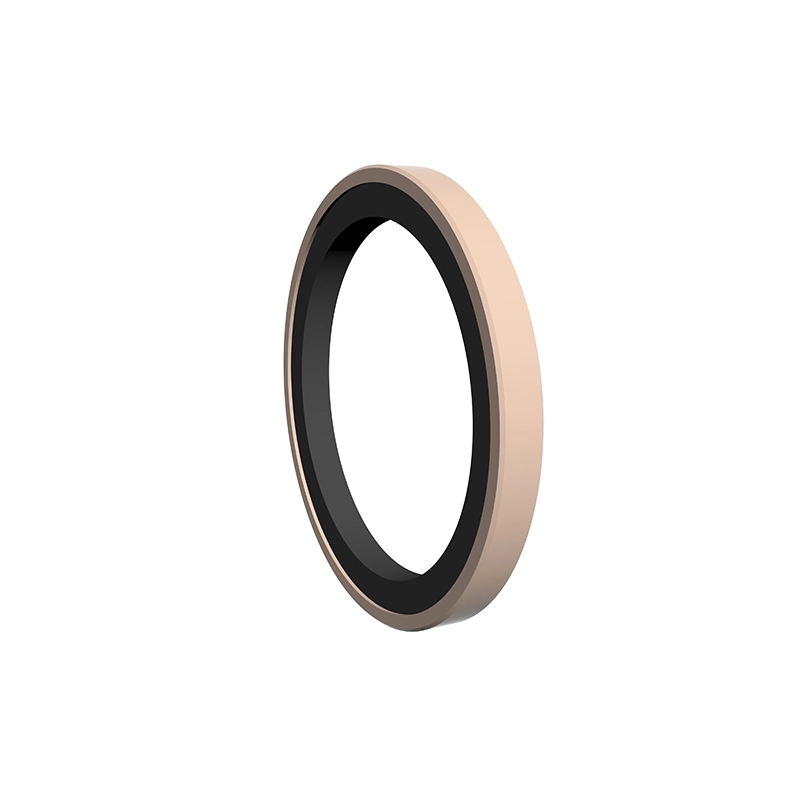

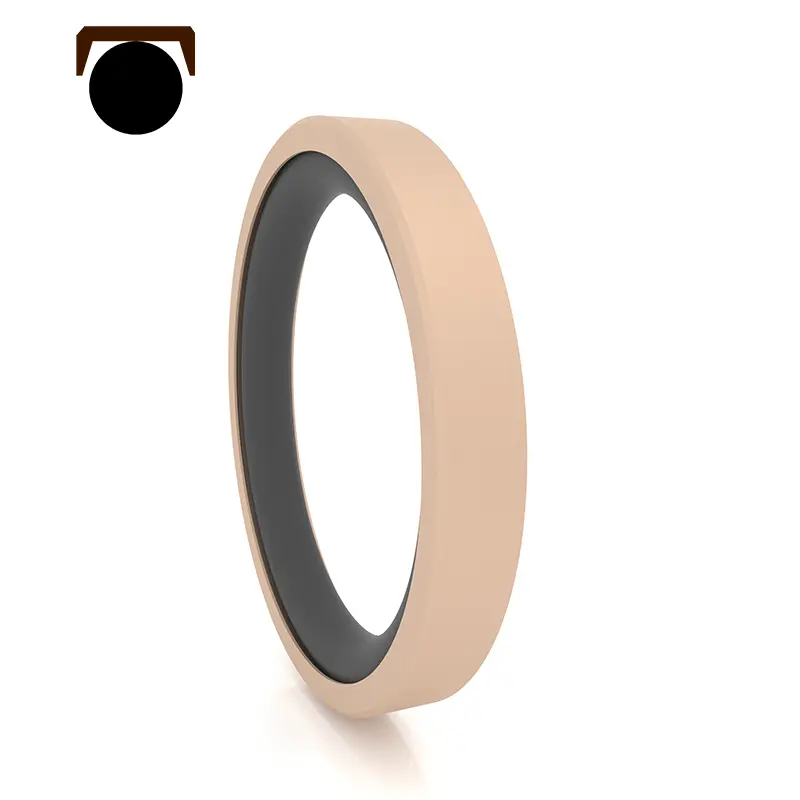

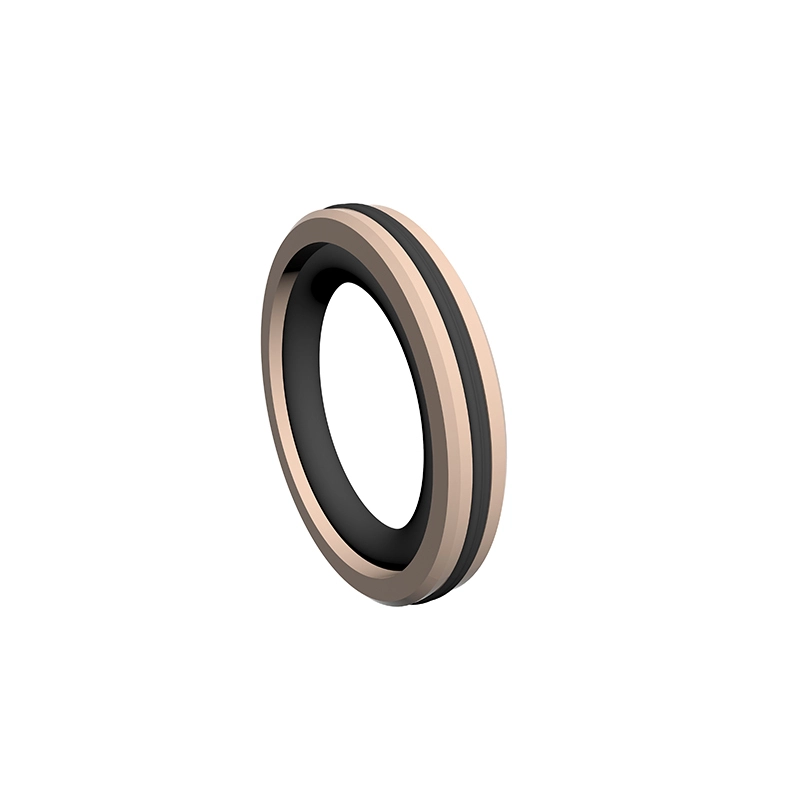

Az RC64 egy PTFE háromszögletes tömítőgyűrűből és egy O-gyűrűs gumi gyűrűből áll, amely hidraulikus és pneumatikus viszonzó mozgáshoz alkalmas egyirányú nyomás tömítésére. Az O-gyűrű sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. Mivel a tömítőgyűrű vékony ajak kialakítását fogadja el, a nyomon követési kompenzációs képesség jobb, tehát a tömítési teljesítmény jó. A split (nyitott) horonyt a 30 mm -nél kevesebb henger átmérőjéhez kell használni. Jellemzők:
1. Használható mind hidraulikus, mind pneumatikushoz;
2. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;
3. Hosszú élettartam, olajmentes kenési tömítésekhez használható;
Kis szerkezeti tér, könnyű telepítés és karbantartás;

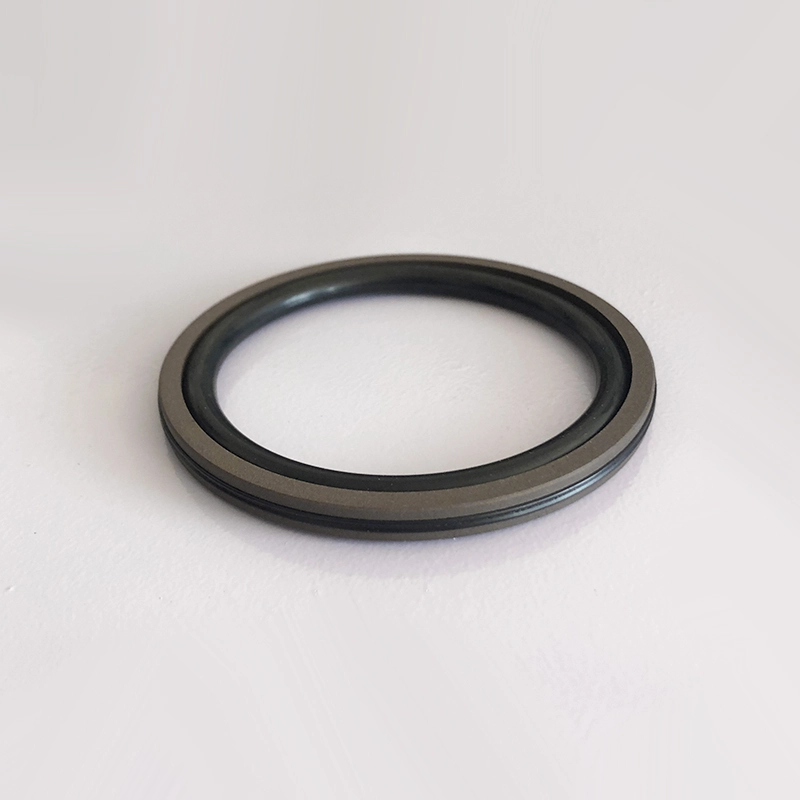

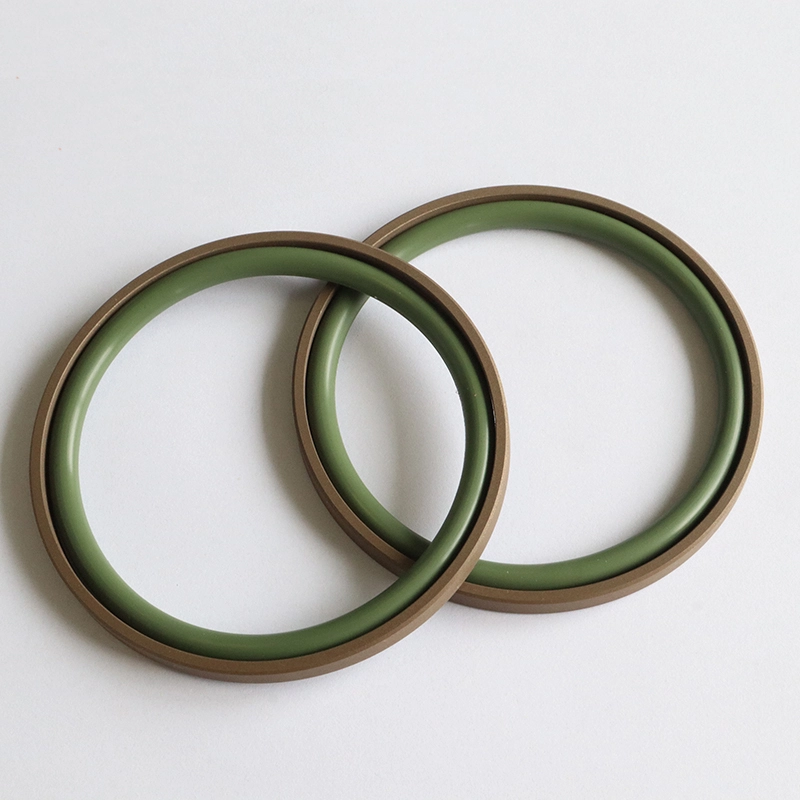

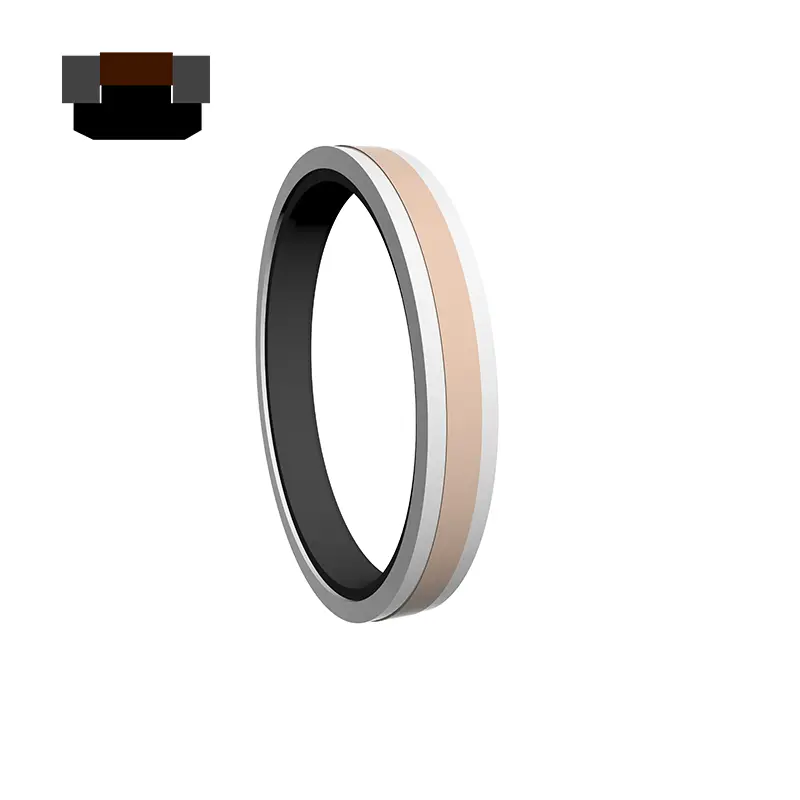

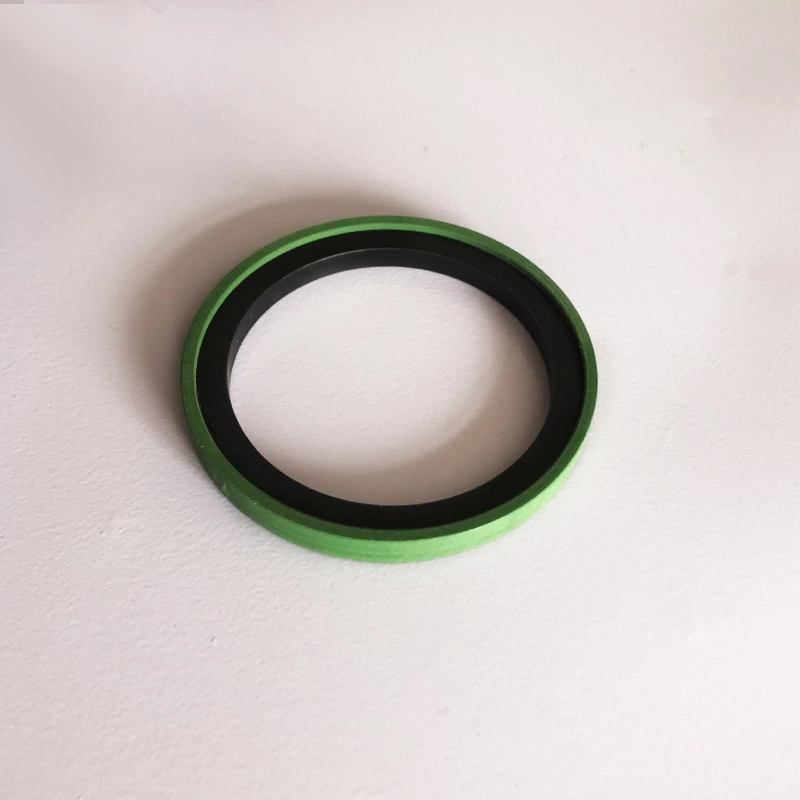

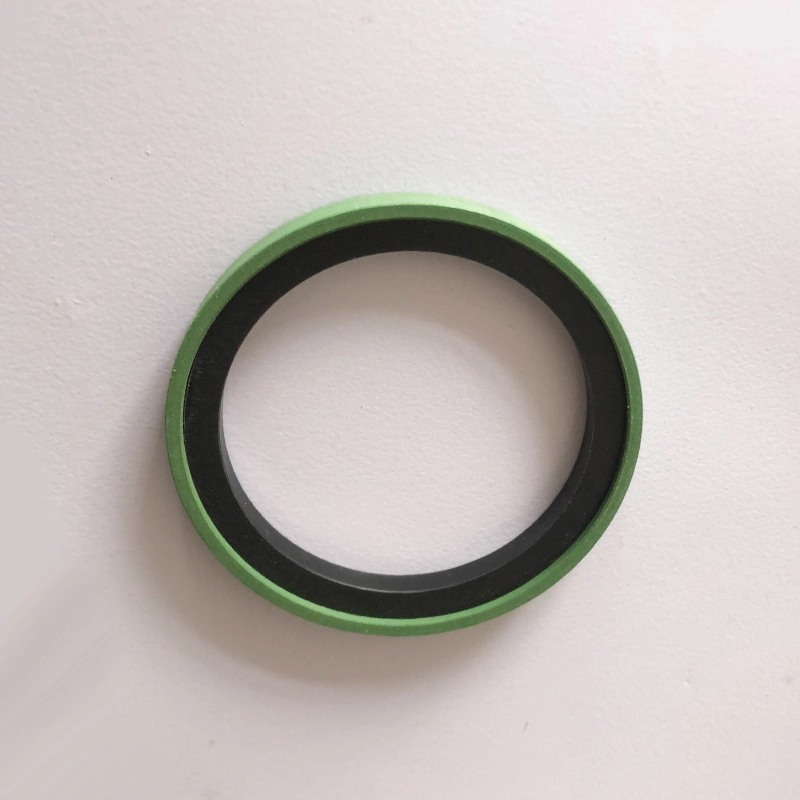

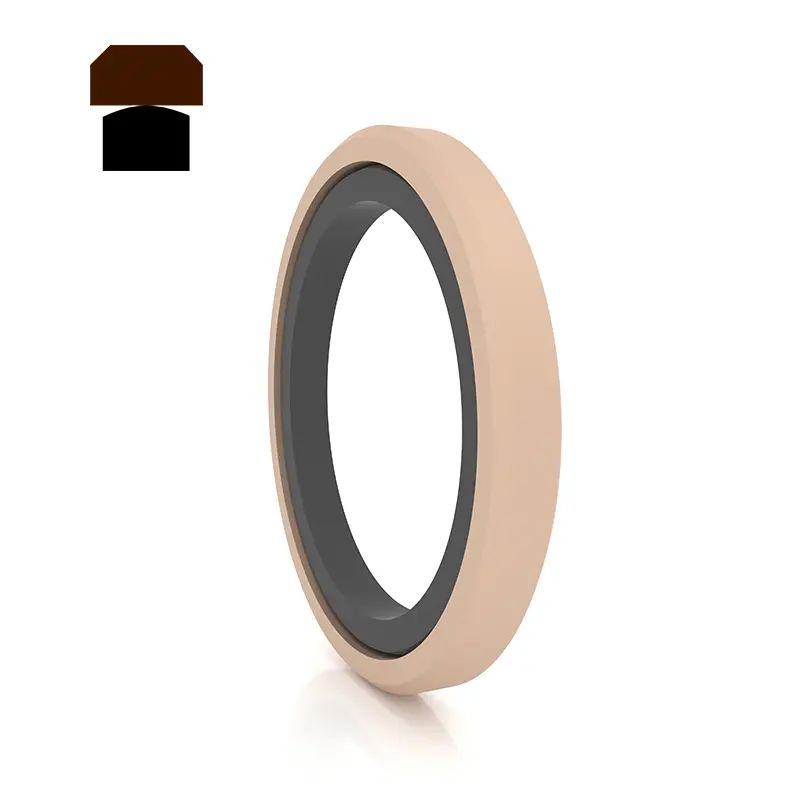

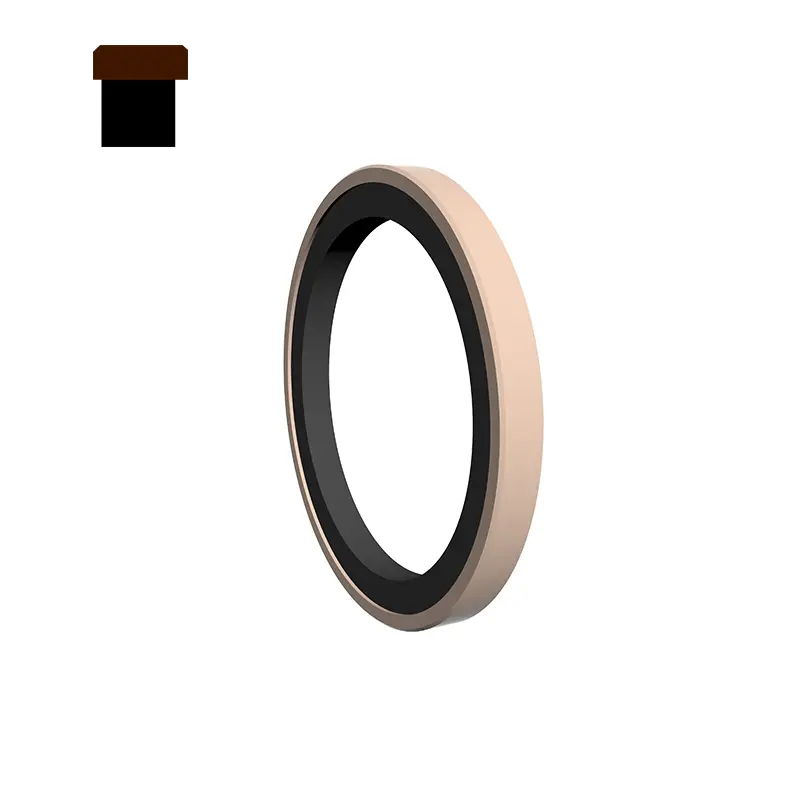

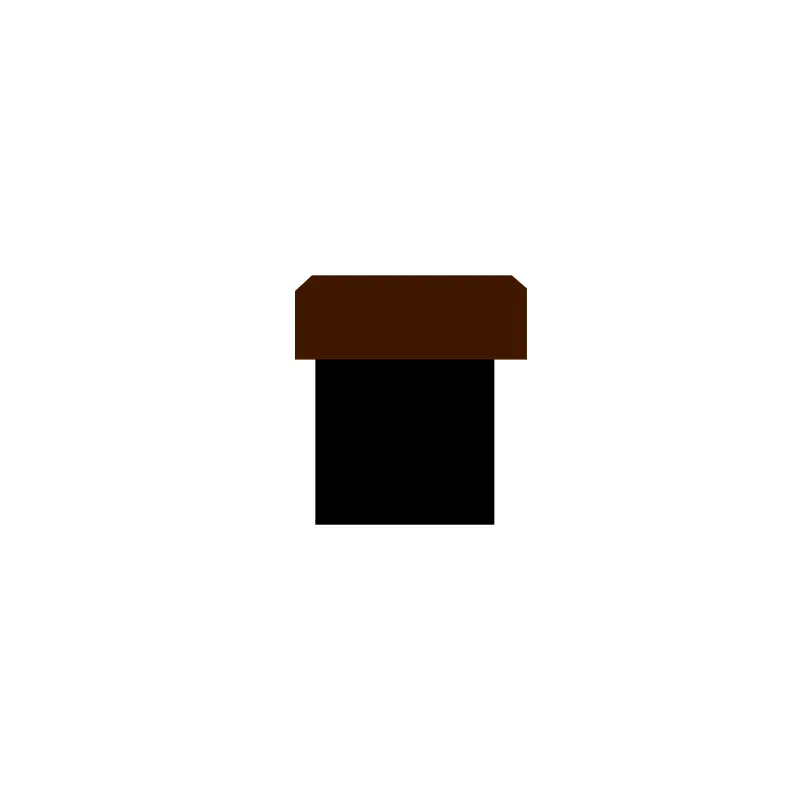

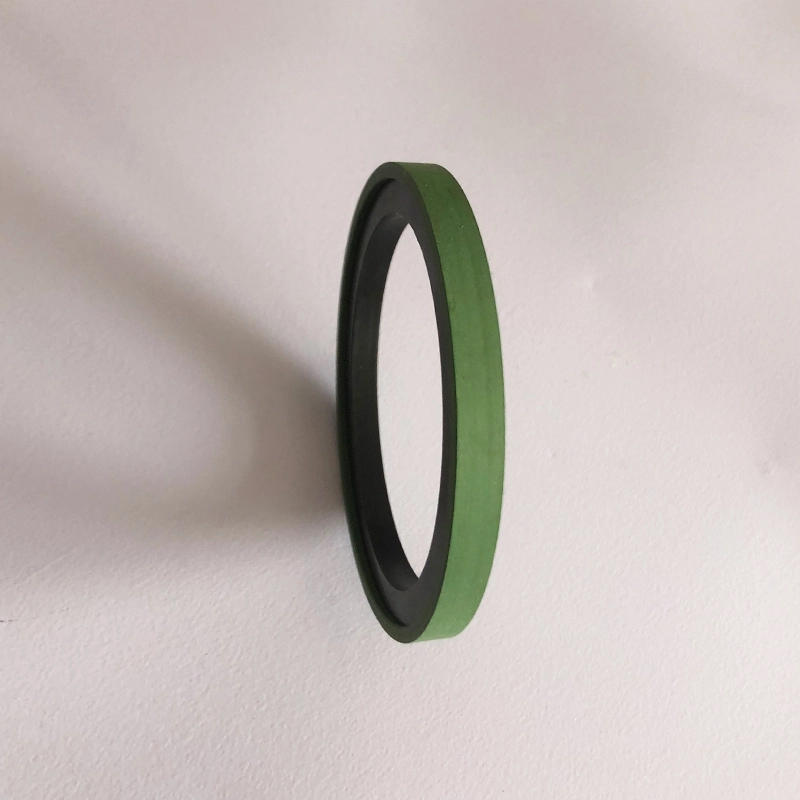

Az SPG egy téglalap alakú, módosított PTFE tömítőgyűrű és egy téglalap alakú gumi gyűrű kombinációja, mint előterhelés. A jó tömítés, az alacsony súrlódás és a kis szerkezeti tér jellemzői.

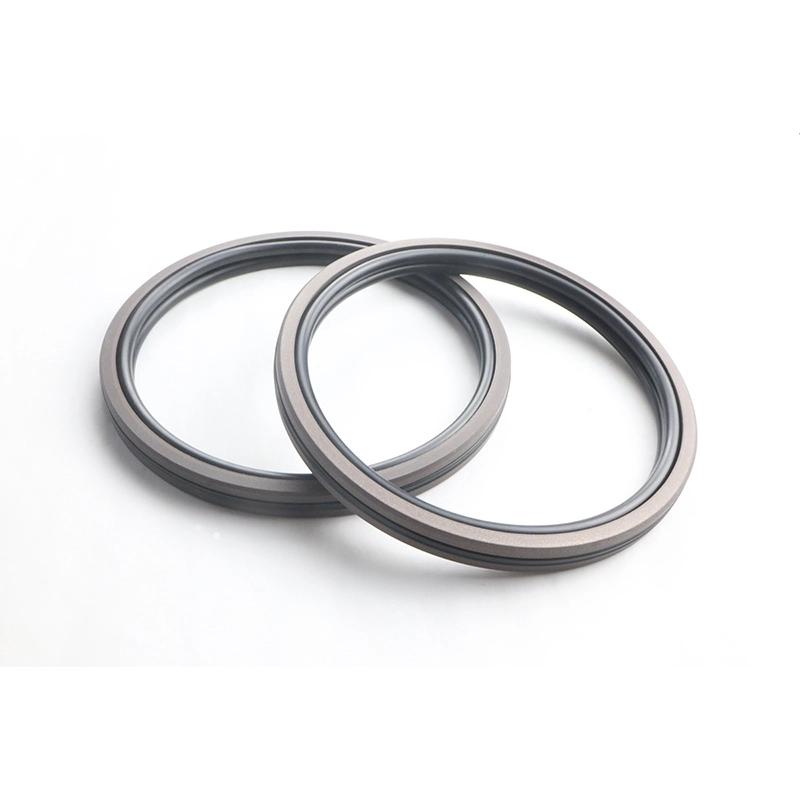

Az RC66 egy téglalap alakú, módosított PTFE tömítőgyűrű és O-gyűrű kombinációja, mint előterhelés elem. A jó tömítés, az alacsony súrlódás és a kis szerkezeti tér jellemzői. Nagy sebességű olajhengerekhez vagy hengerekhez alkalmas. Az RC67 egy kitöltött PTFE téglalap alakú tömítőgyűrűből, két tartógyűrűből és egy heterogén elasztomerből áll, amely alkalmas hidraulikus dugattyús mozgás kétirányú nyomás tömítésére. Az elasztomer sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. A tartógyűrű védi a tömítőgyűrűt, és még durva munkakörülmények mellett is jó tömítési hatással rendelkezik. Jellemzők:
1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;
2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;
3. Magas élettartam, olajmentes kenési tömítésekhez használható;
4. Használható az alacsony viszkozitású közegek, például a víz tömítésére;
5. Kiváló, magas és alacsony nyomású tömítés.

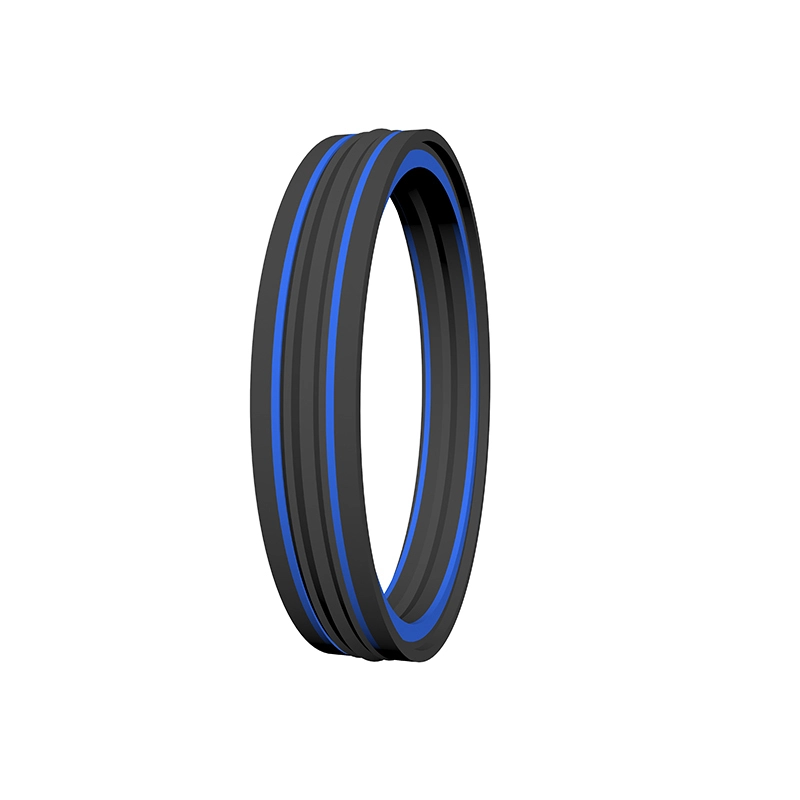

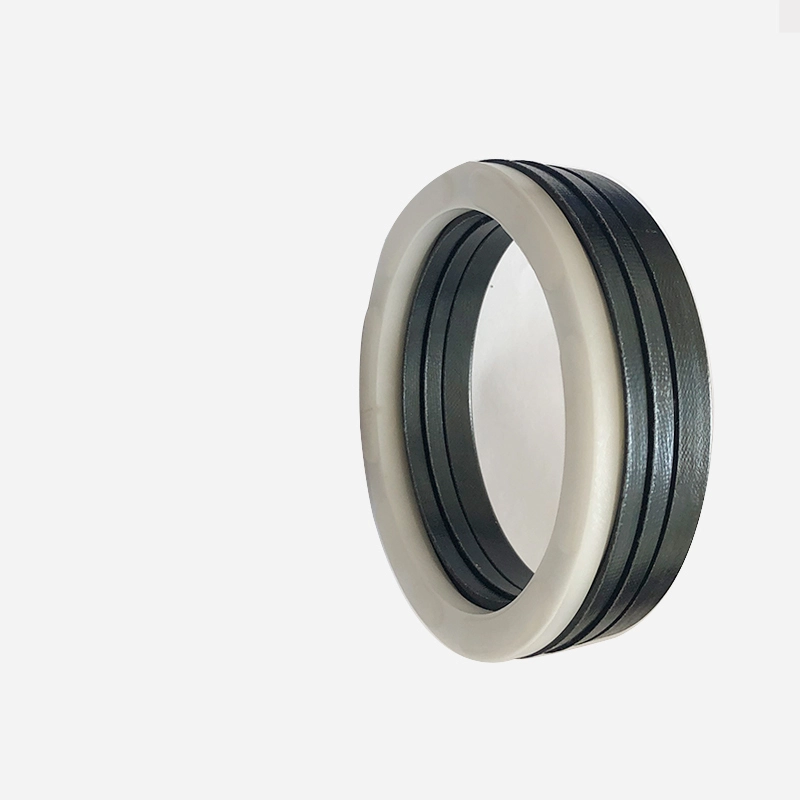

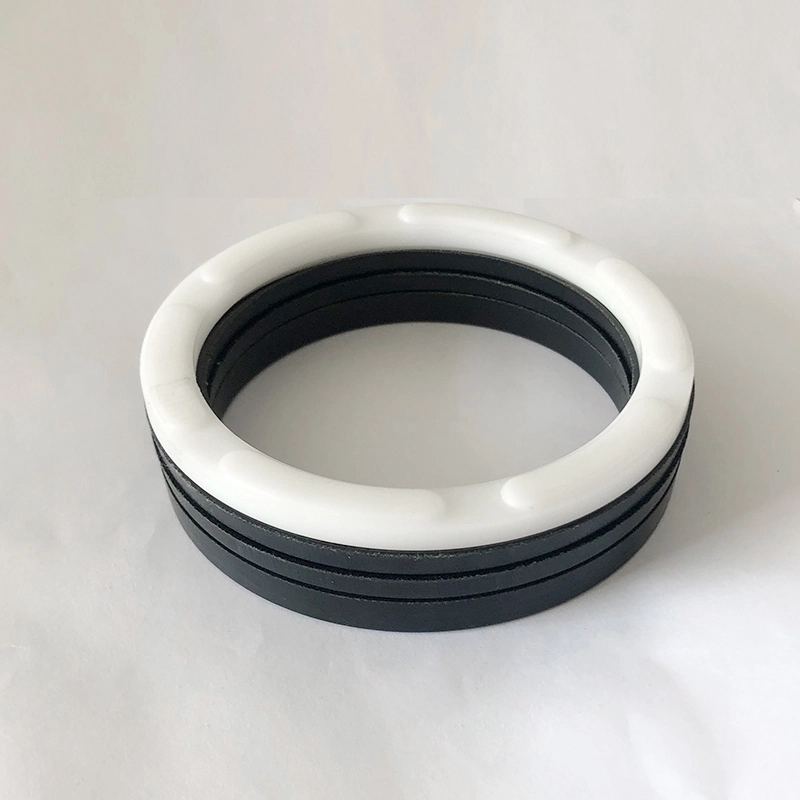

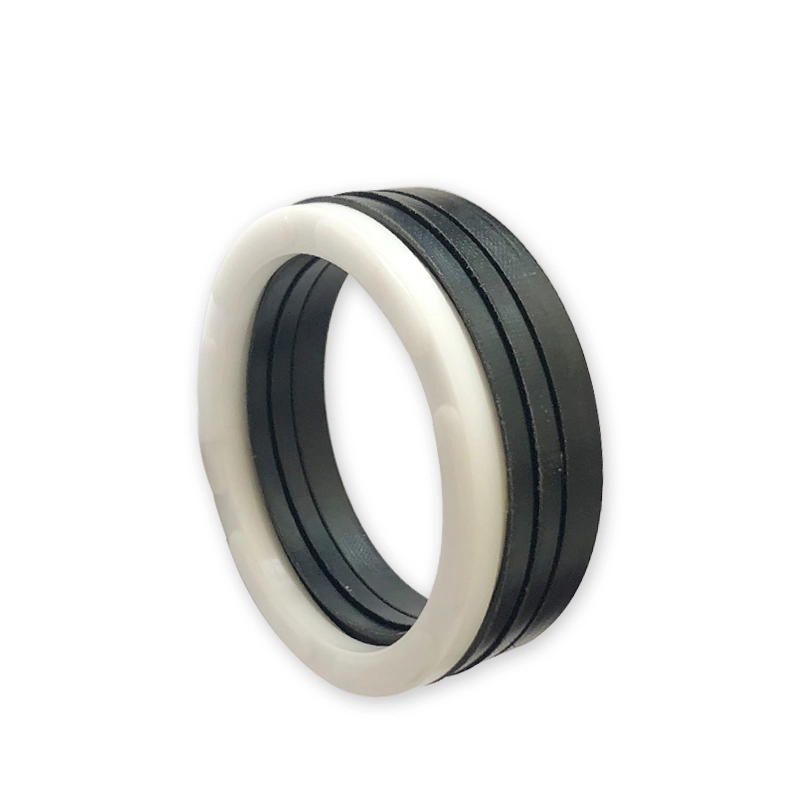

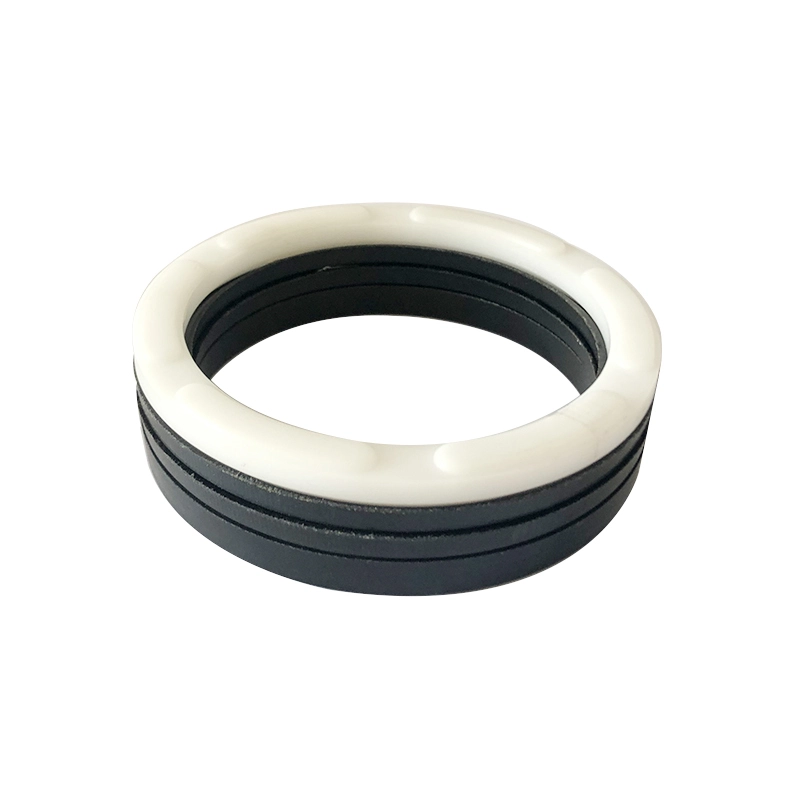

Az RCEK egy V-alakú tömítőgyűrűkből, nyomógyűrűből és tartógyűrűből áll, és alkalmas a hidraulikus viszonzó mozgásra, egyirányú nyomás tömítésre. A tömítőanyaggal kompatibilis zsírokat a telepítés során alkalmazni kell. Nem telepíthető integrál (zárt) horonyba. A dugattyú tömítésekhez használják közepes és nehéz terhelésekben. Jellemzők:
1. Különböző anyagok állnak rendelkezésre, amelyek optimálisan beállíthatók a különféle célokra;
2. Használható durva munkakörülményekben, és szinte minden média és kemény körülmények között alkalmas;
3. Hosszú élettartamú és felhasználható olajmentes kenési tömítésekhez (ésszerű anyagválasztás);
4. A tömítési teljesítmény beállítható, és az axiális méretet V-alakú tömítőgyűrűk hozzáadásával vagy eltávolításával állíthatjuk be;
Hatékonyan működhet, még akkor is, ha a tömítés felületi minősége rossz.

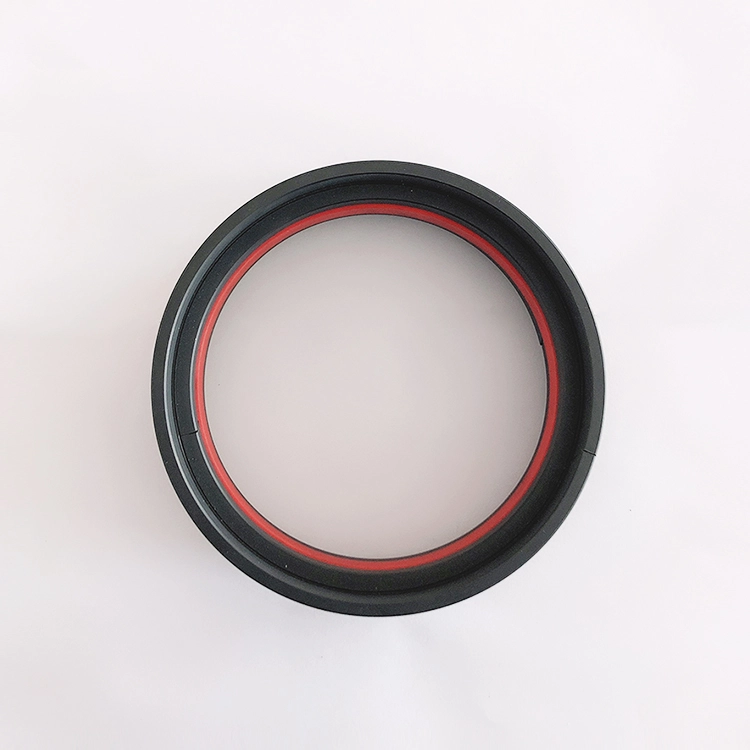

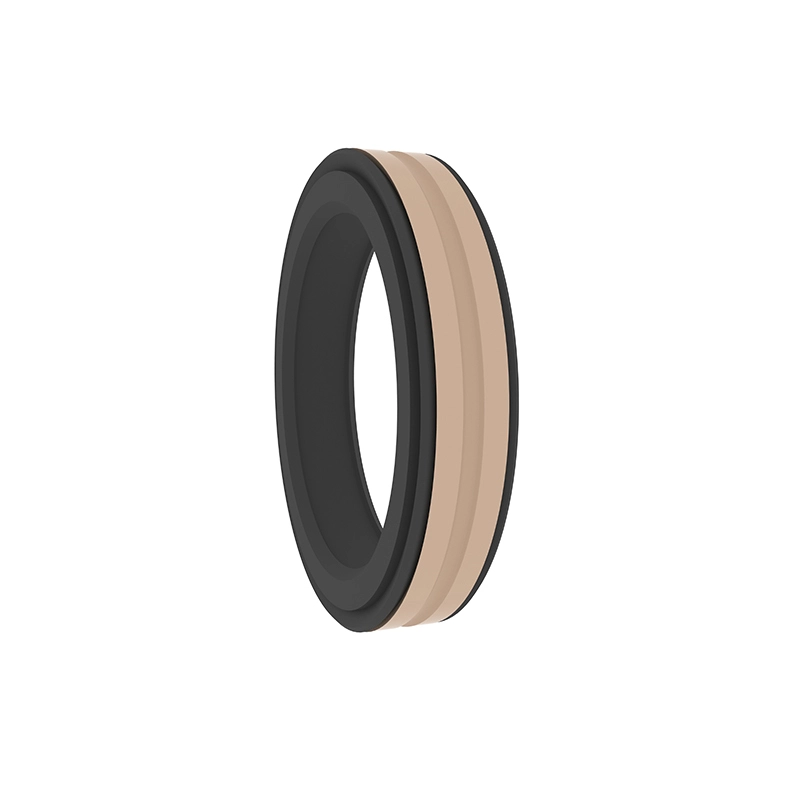

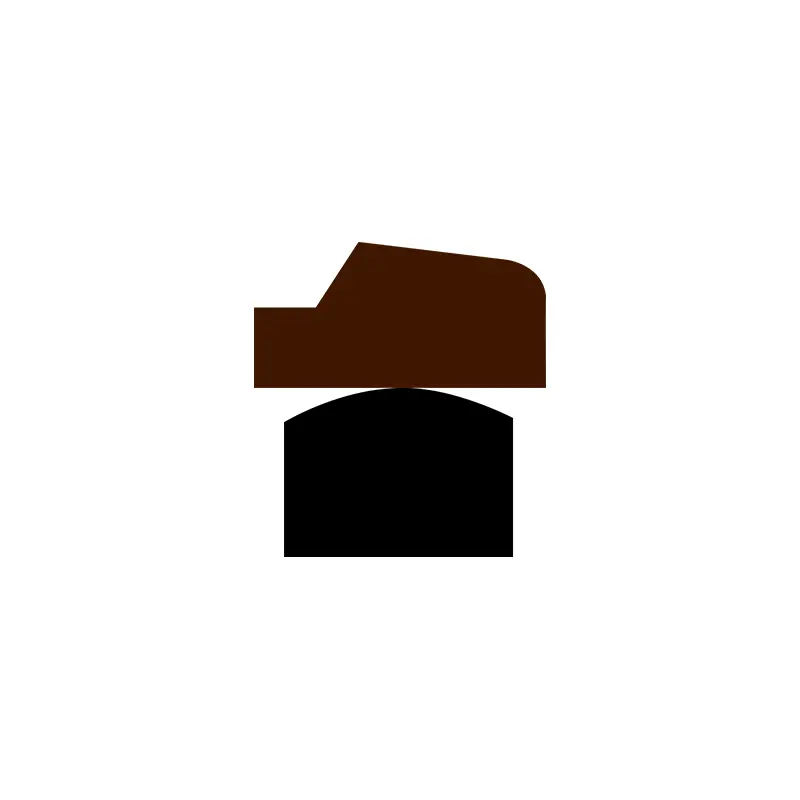

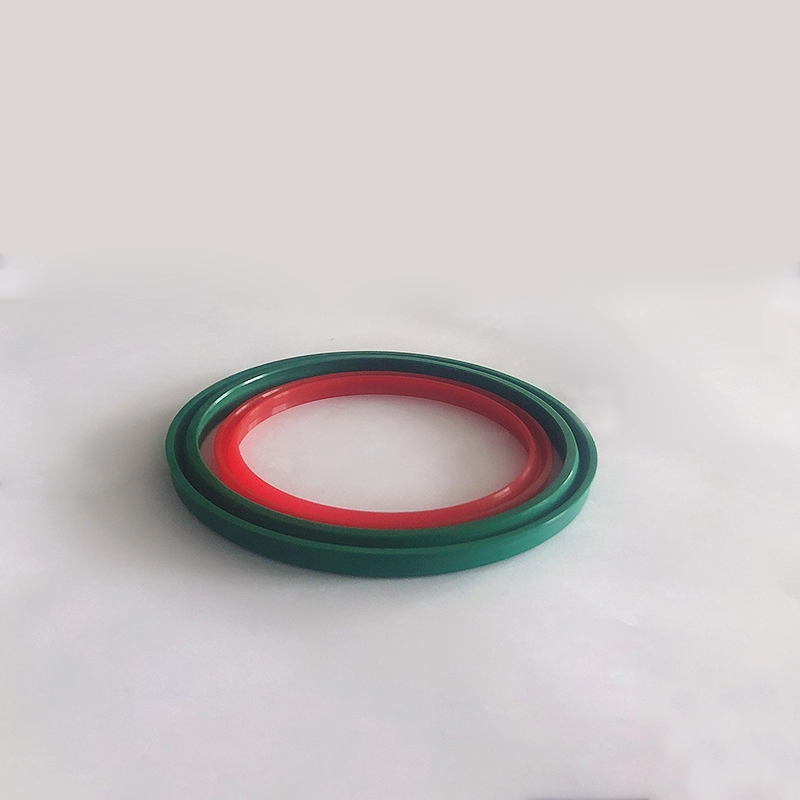

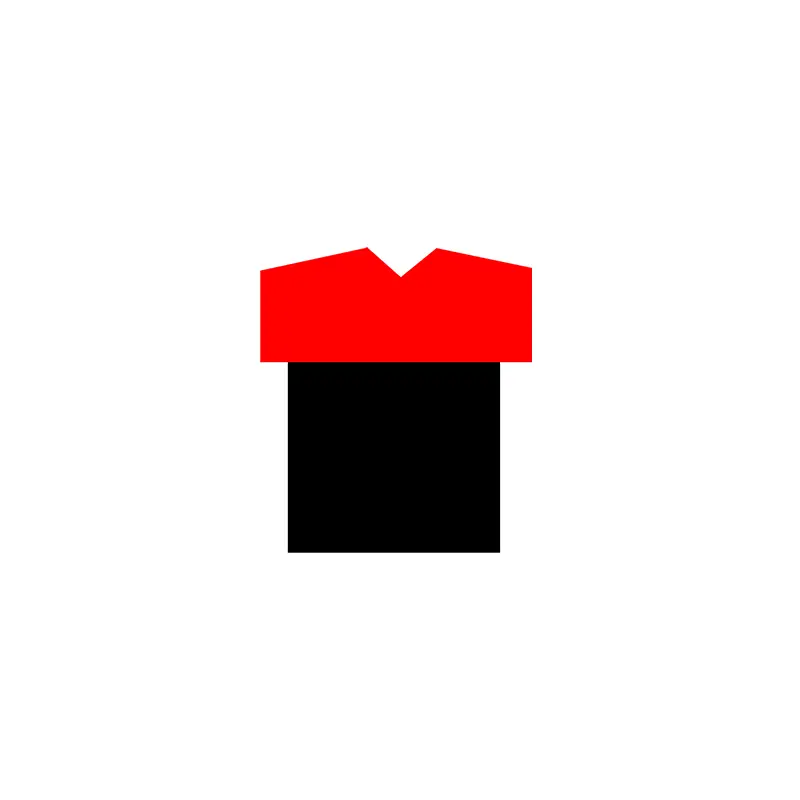

Az RCKR egy PU tömítőgyűrűből és egy téglalap alakú gumi gyűrűből áll, amely alkalmas hidraulikus viszonzó mozgás kétirányú tömítésre. Ez a Glyd gyűrűs termékek kiegészítő terméke, jobb tömítés és nyomás karbantartási képességgel, mint a Glyd Ring, és telepítő eszközök nélkül is telepíthető. Jellemzői:
1. Jó dinamikus és statikus tömítési teljesítmény;
2. Jobb alacsony nyomású tömítési teljesítmény, mint a Glyd Ring, és telepítő eszközök nélkül telepíthető;
3. Alacsony súrlódás, kicsi kiindulási ellenállás és sima mozgás;
4. Hosszú élettartam, olajmentes kenés tömítéshez használható;
5. Használható kétirányú nyomászáráshoz;
A telepítőhorony megfelel az ISO7425/1 szabványnak.

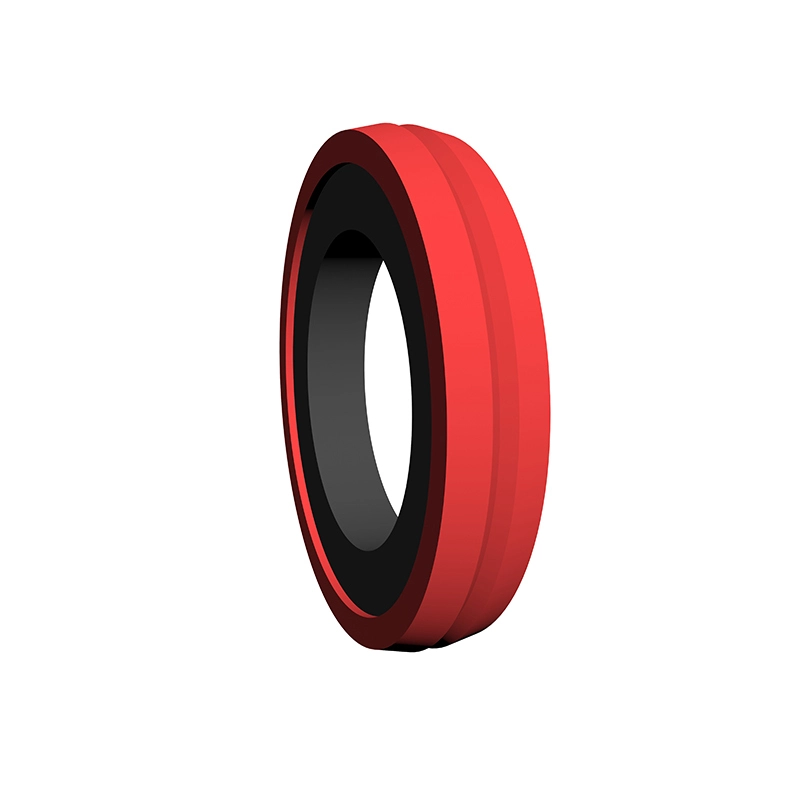

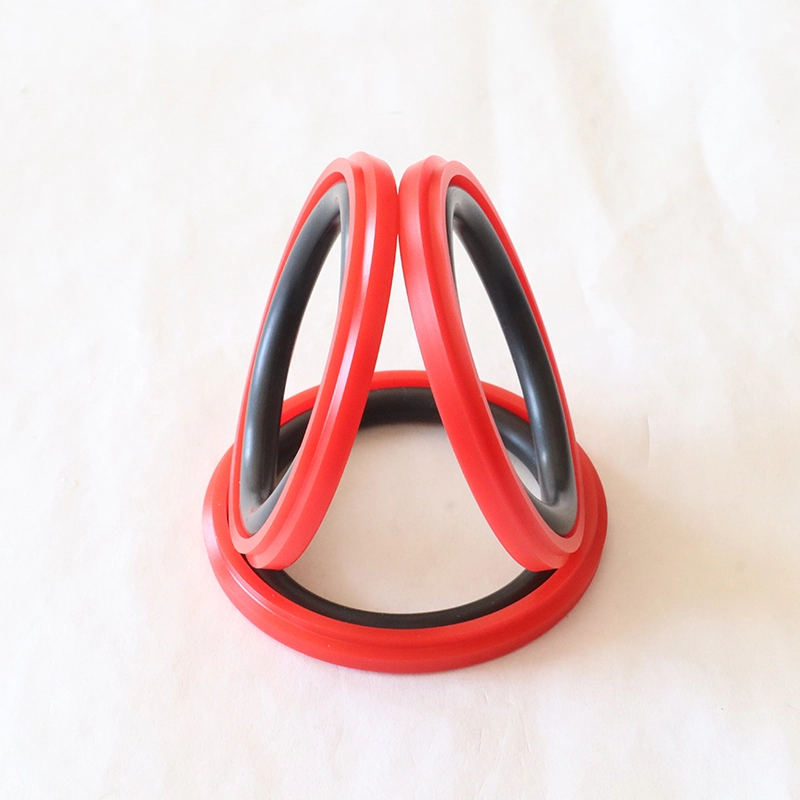

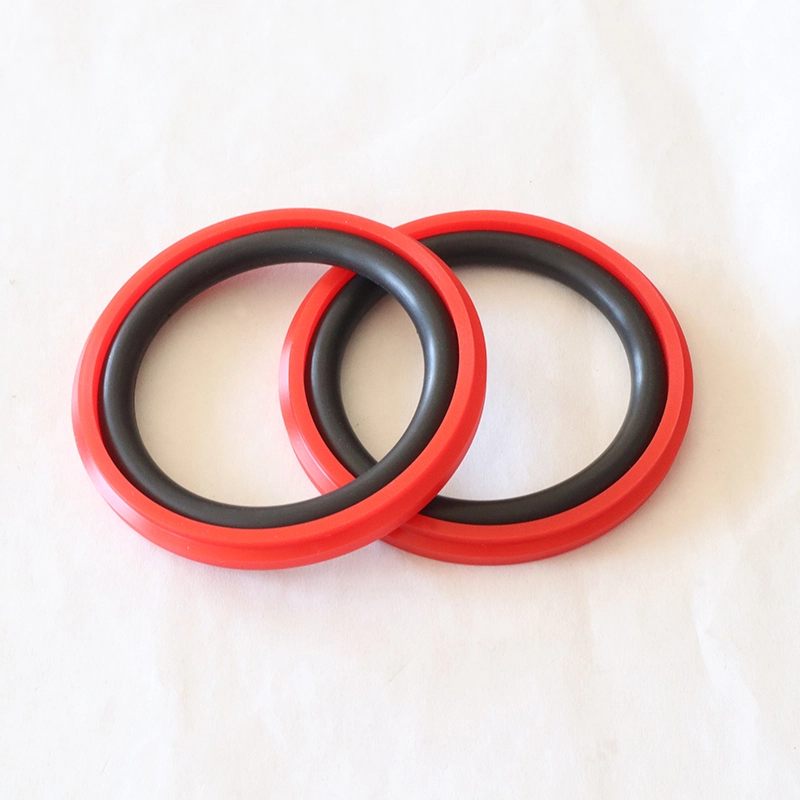

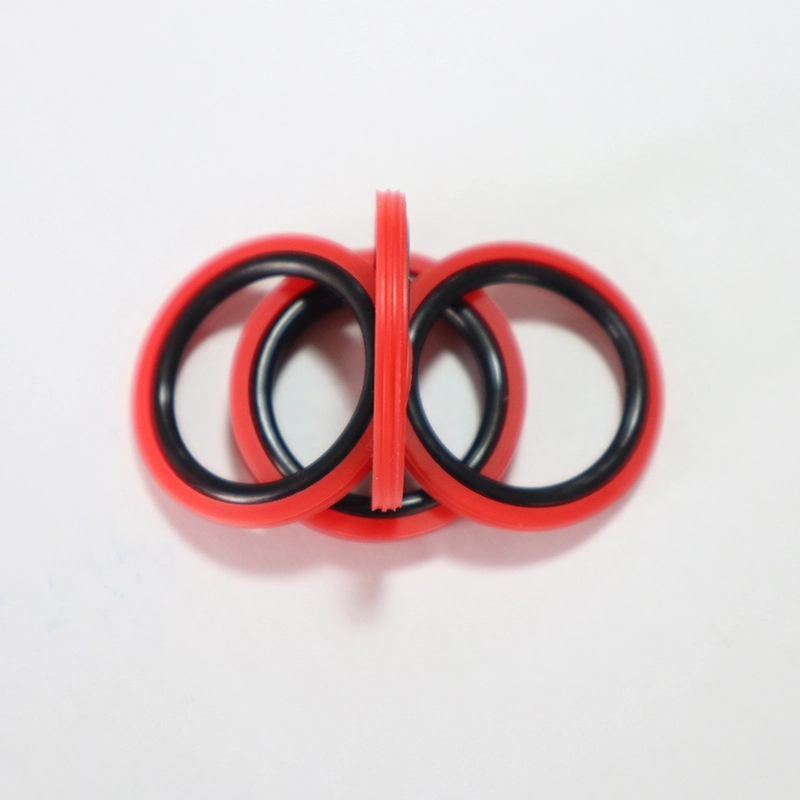

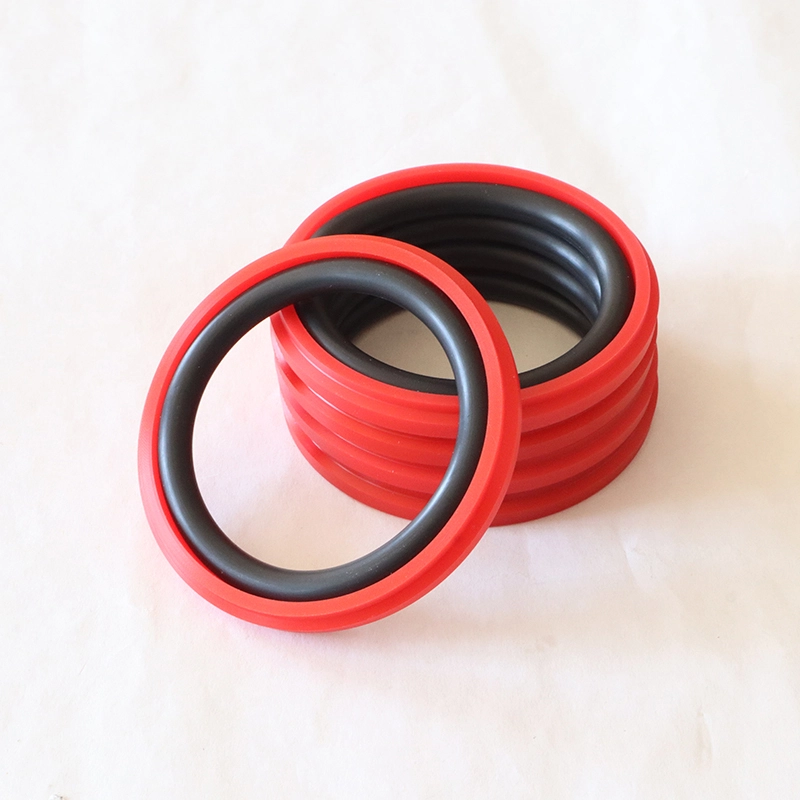

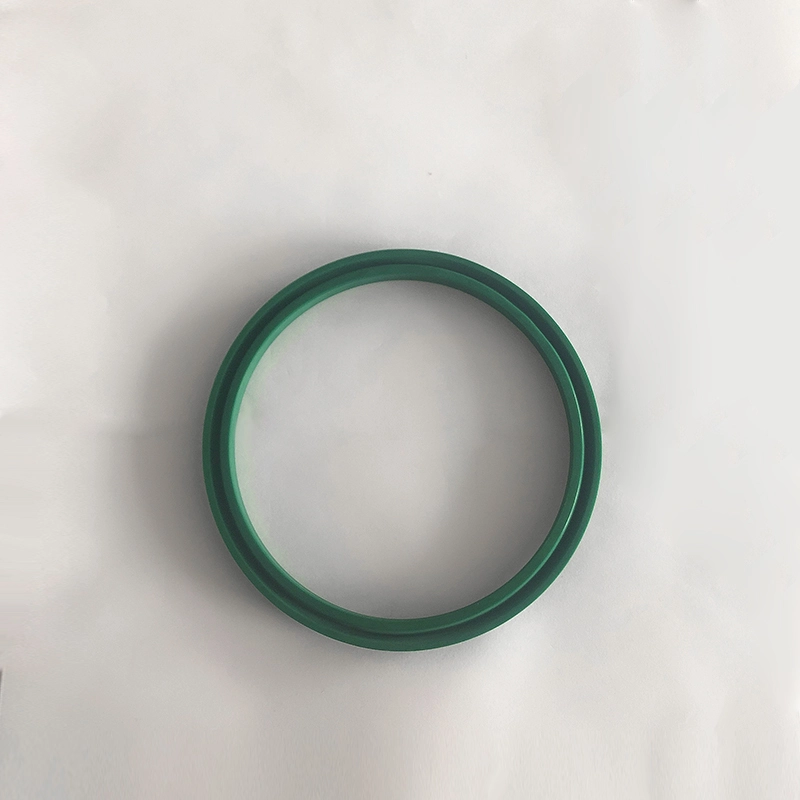

Az RPW egy speciális alakú PU-tömítőgyűrűből és O alakú gumi gyűrűből áll, amely alkalmas a hidraulikus viszonzó mozgáshoz kétirányú nyomás tömítésre. Az O-gyűrű sugárirányú erőt biztosít és kompenzálja a tömítőgyűrű kopását. Általában egy vezetőgyűrűvel együtt használják. Jellemzők:
1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, kúszó;
2. Nagyon magas nyomásstabilitás nyomás és durva körülmények között;
3. Jó tömítő teljesítmény mind magas, mind alacsony nyomáson;
A telepítéshez nincs szükség telepítőeszközökre.

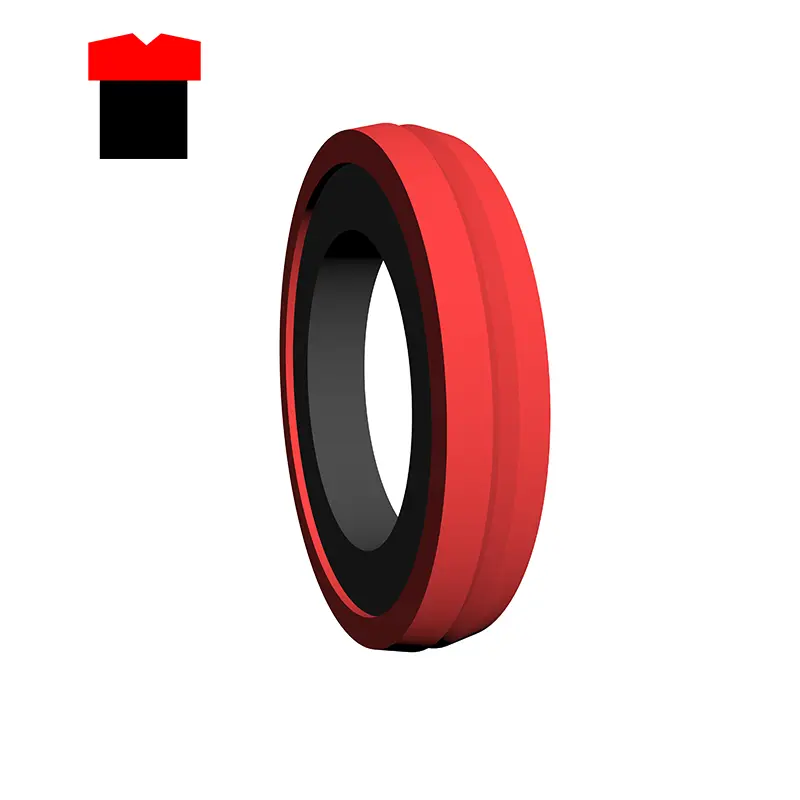

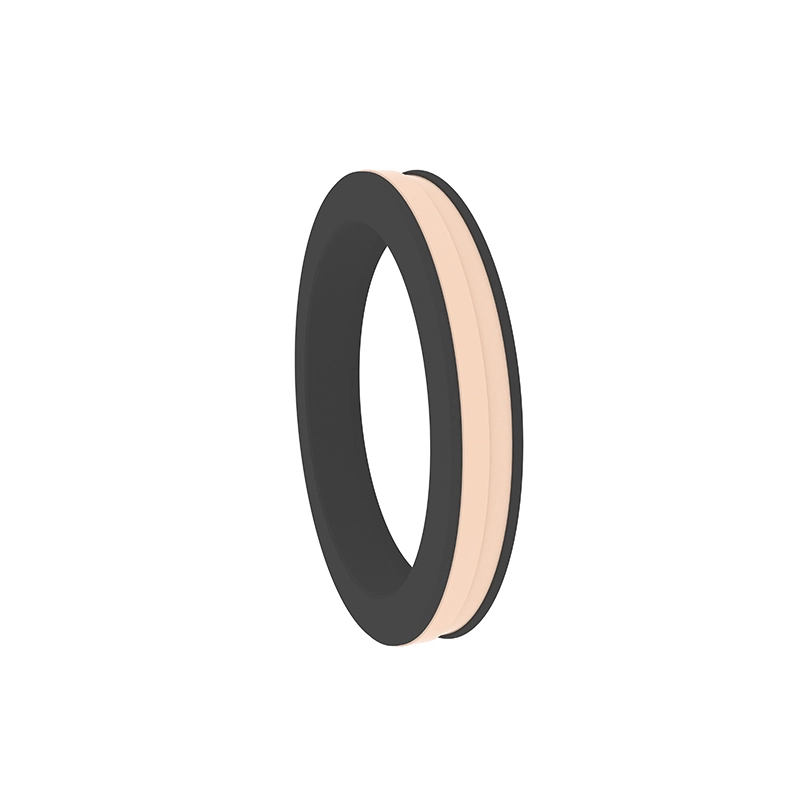

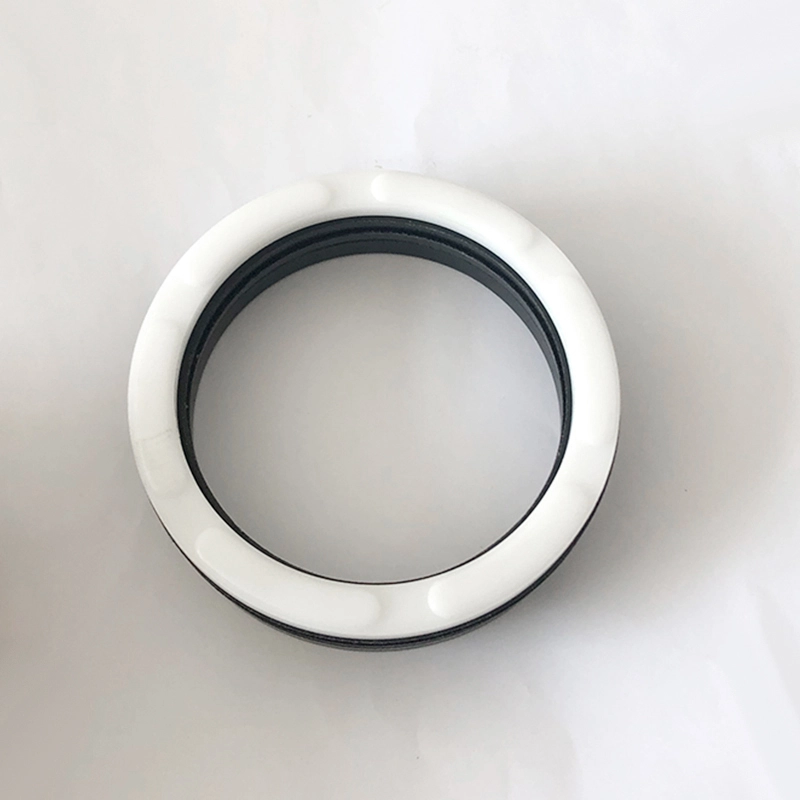

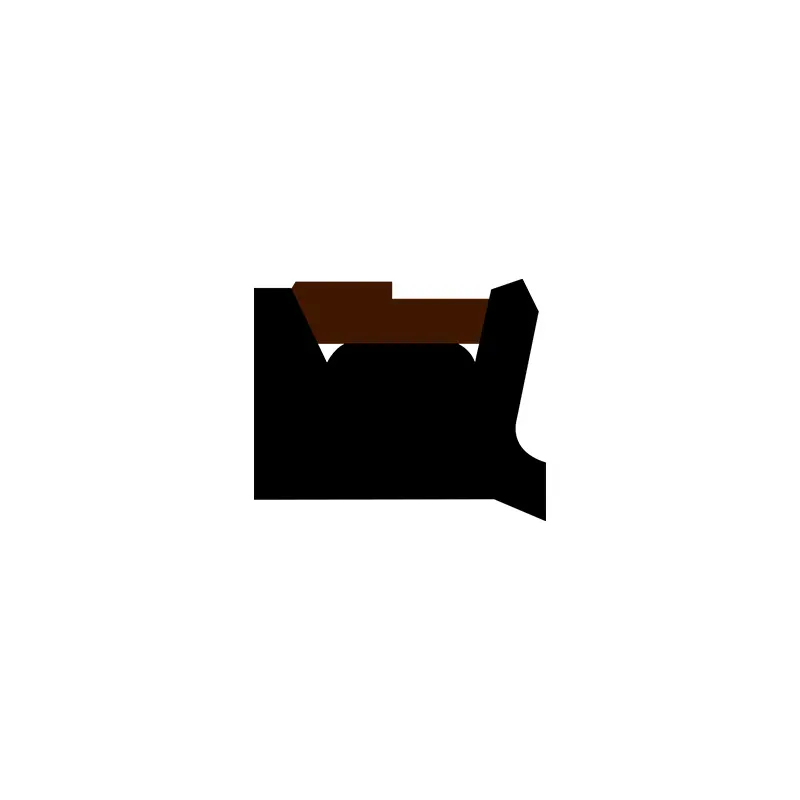

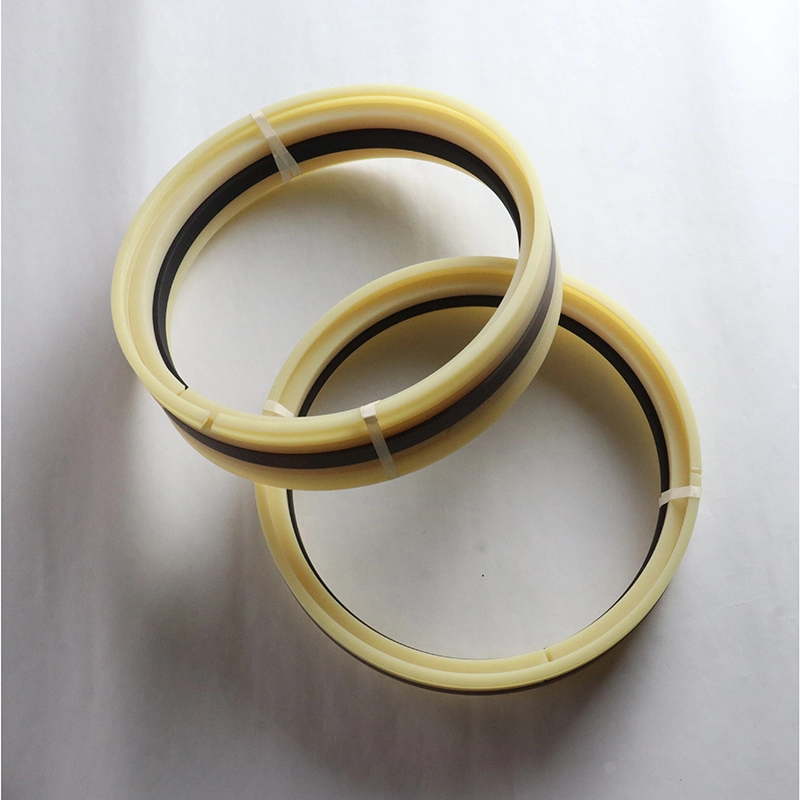

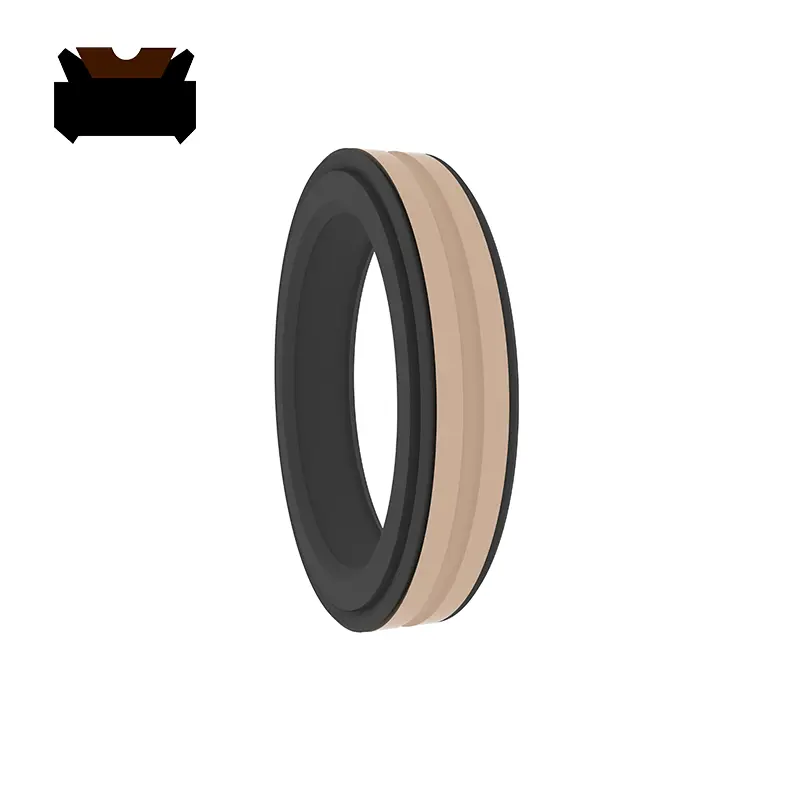

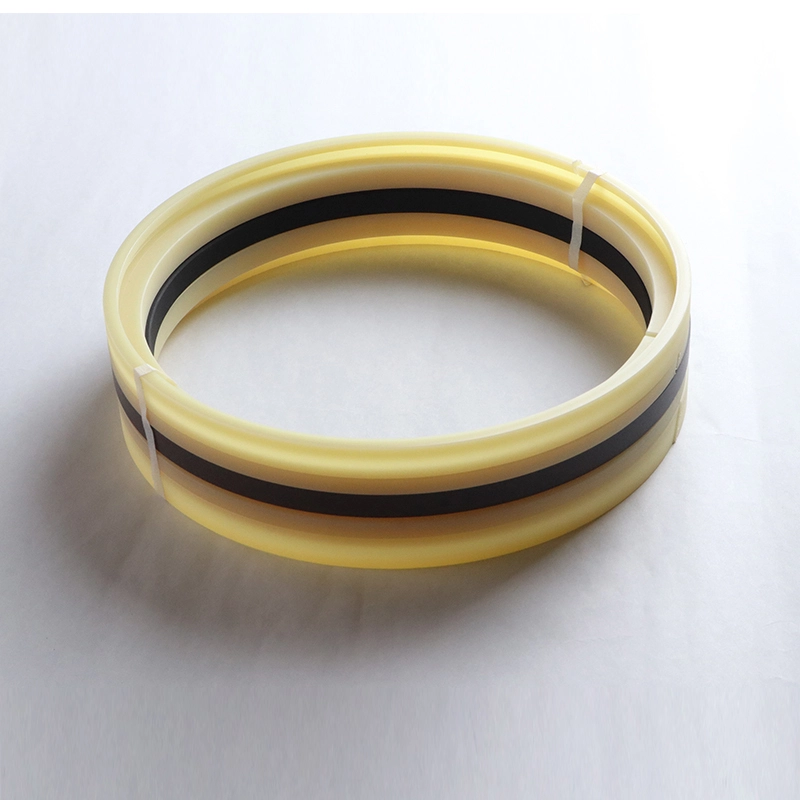

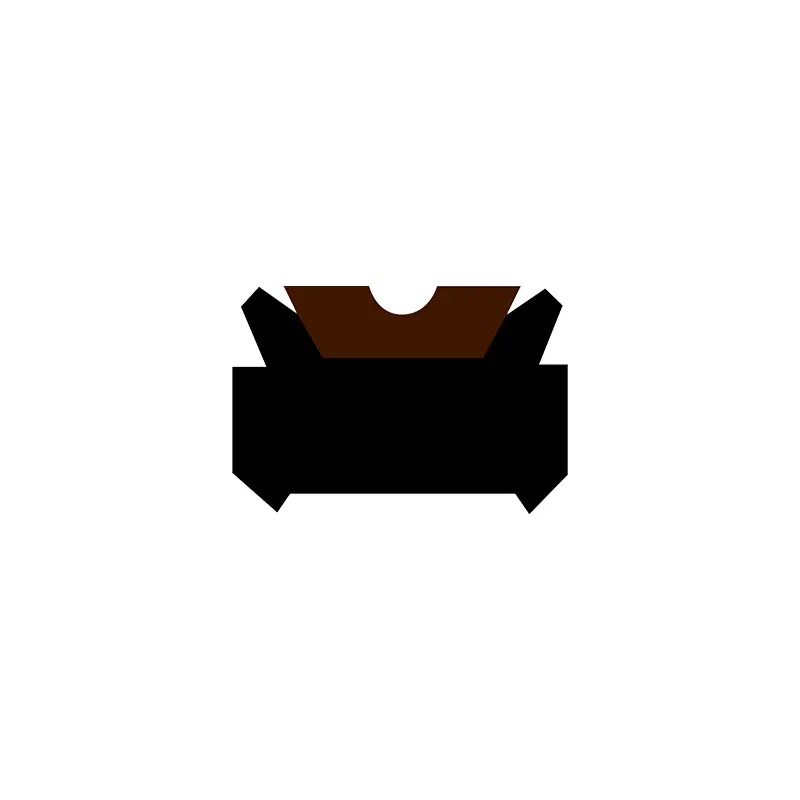

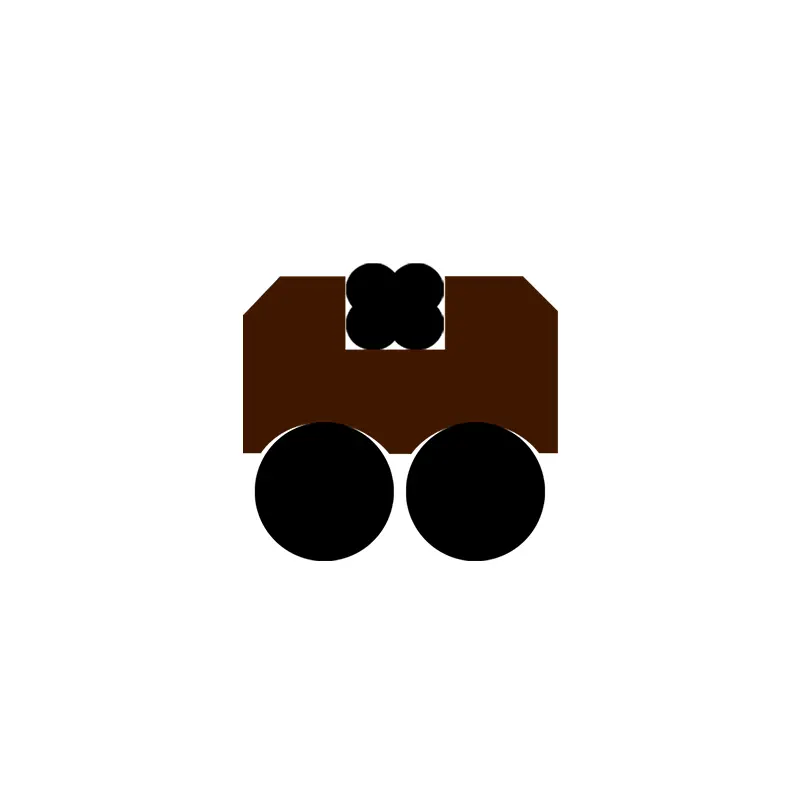

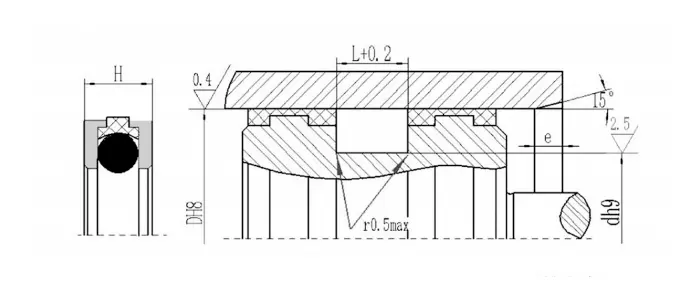

A TDA és a TDMA speciális alakú gumiból (vagy poliuretán) elasztomerből és módosított PTFE tömítőgyűrűből áll, és a jó tömítés, a hosszú élettartam, az alacsony súrlódás, a kúszó stb. Jellemzőivel rendelkezik. A TDMA alkalmas a dugattyúk kétirányú nyomása.

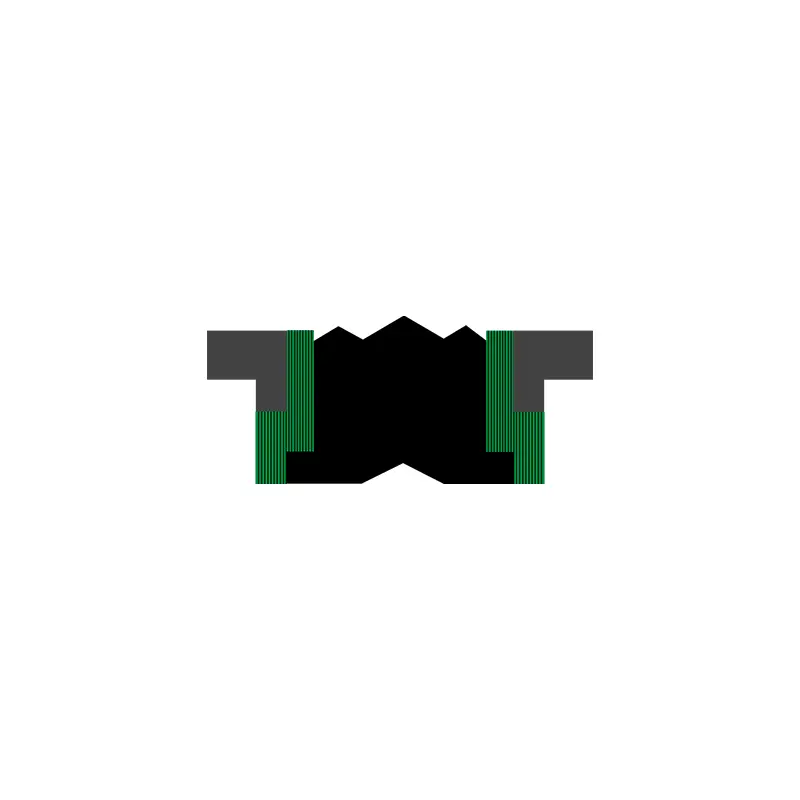

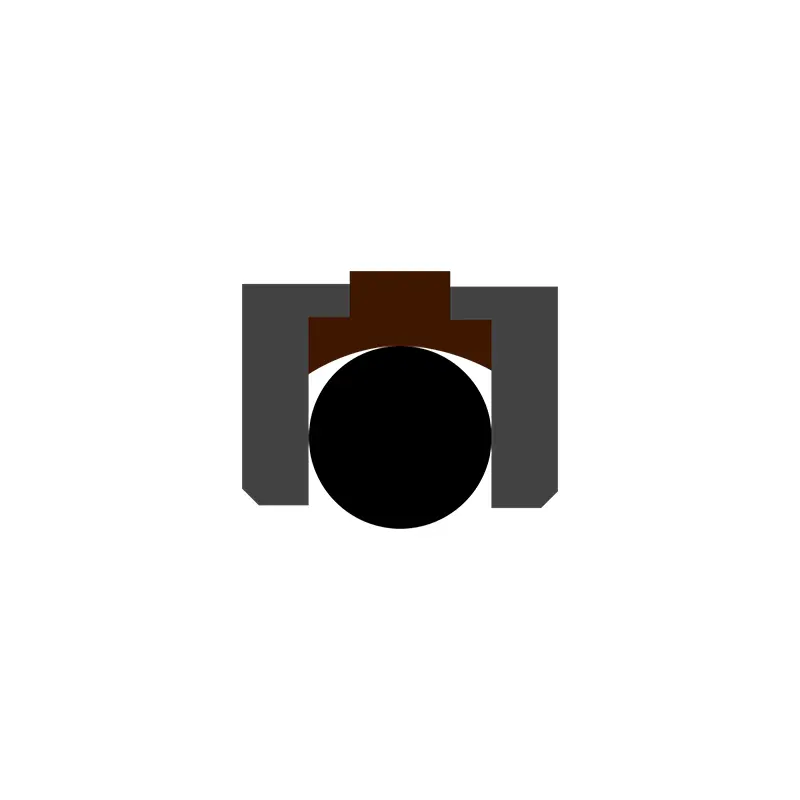

A GGDA egy PTFE-vel töltött tömítőgyűrűből, két L alakú műanyag tartógyűrűből és egy rugalmas Force O-gyűrűből áll, jó tömítés, hosszú élettartam, alacsony súrlódás, kúszó és egyéb tulajdonságok nélkül. Alkalmas dugattyú kétirányú nyomás tömítésére.

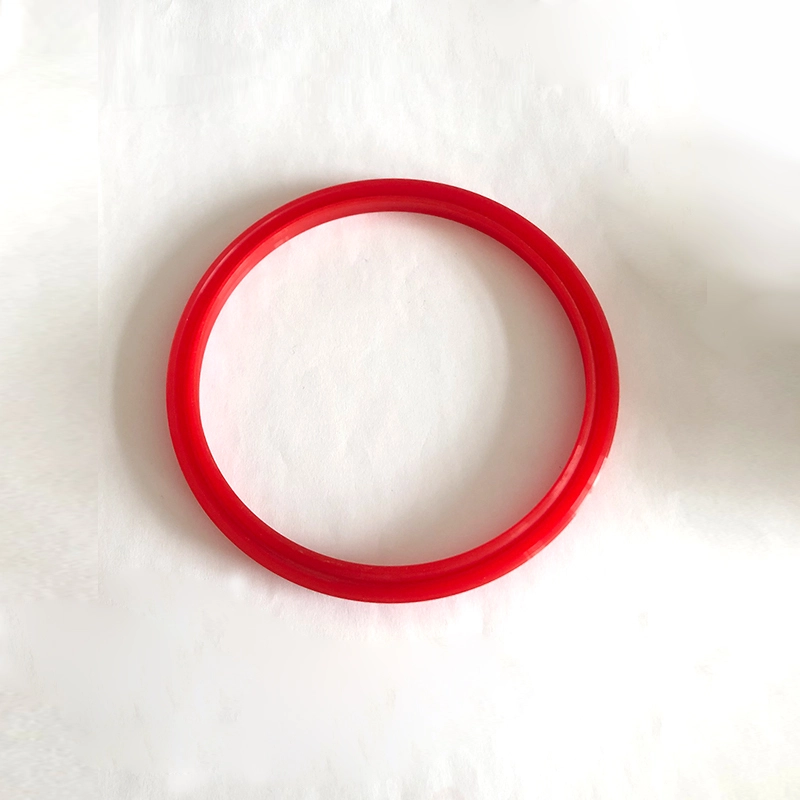

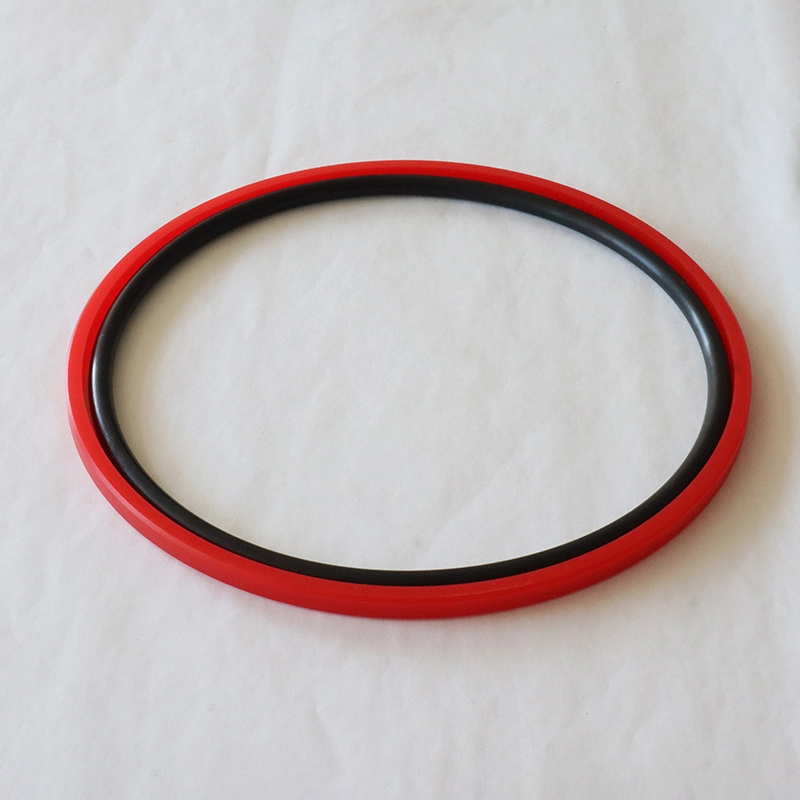

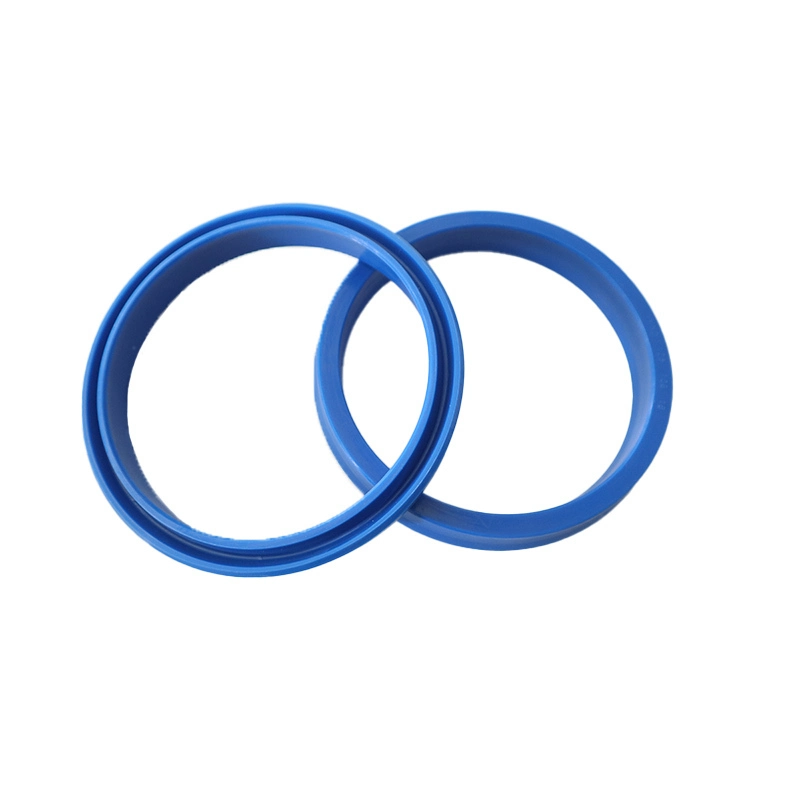

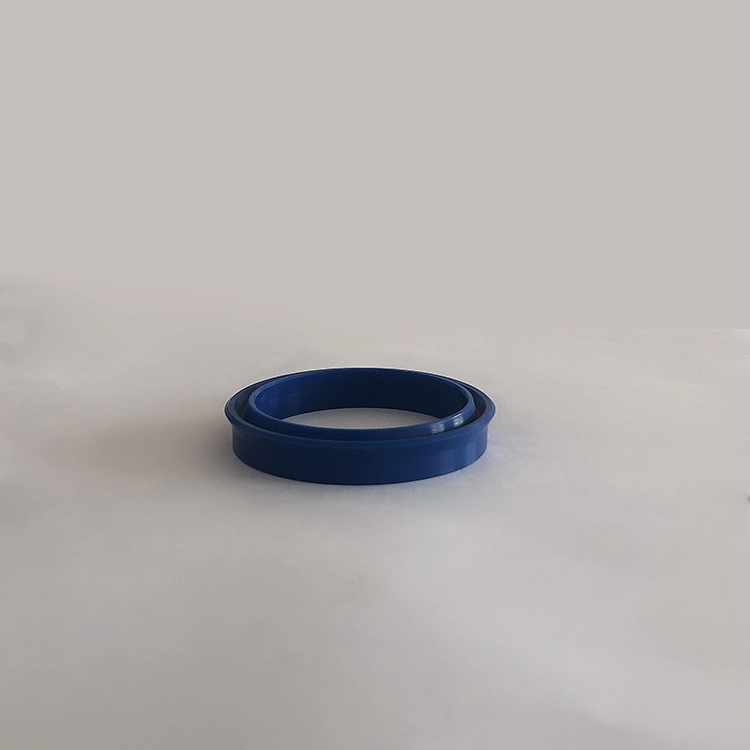

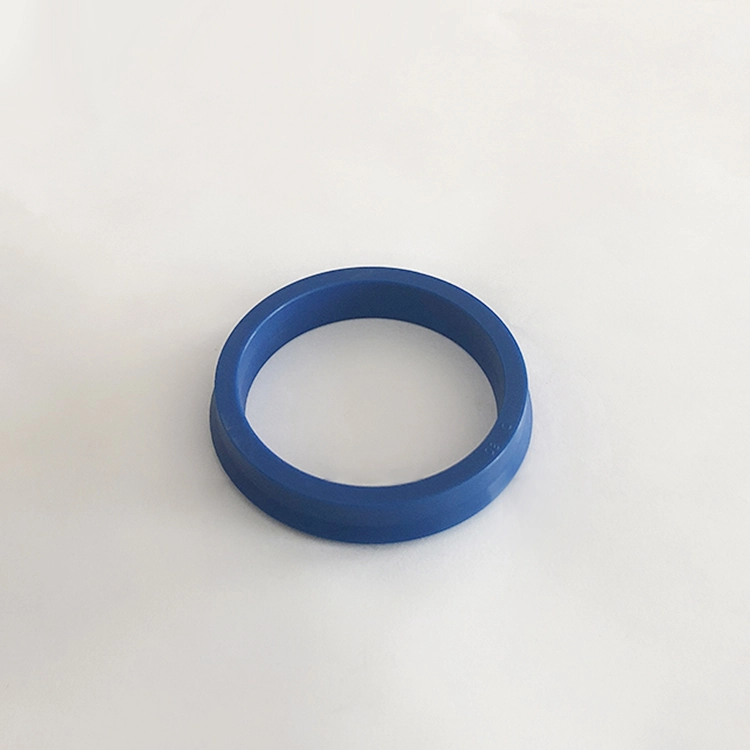

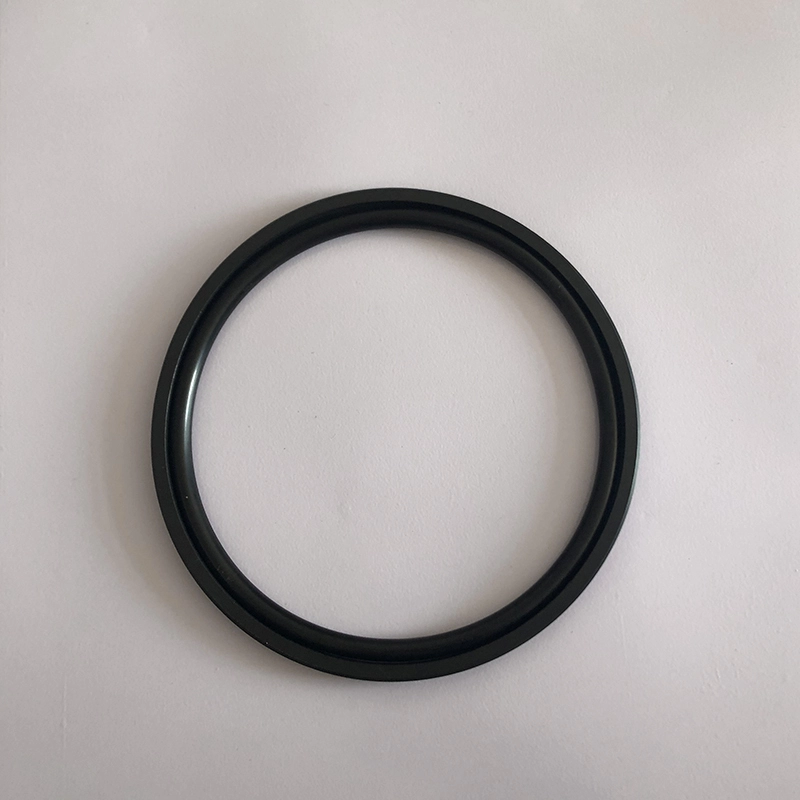

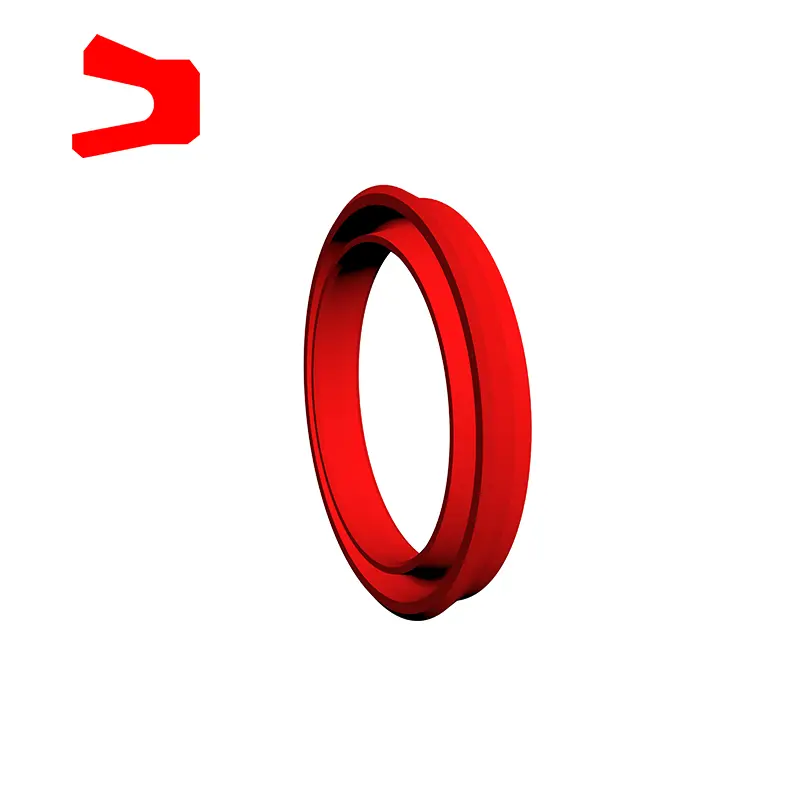

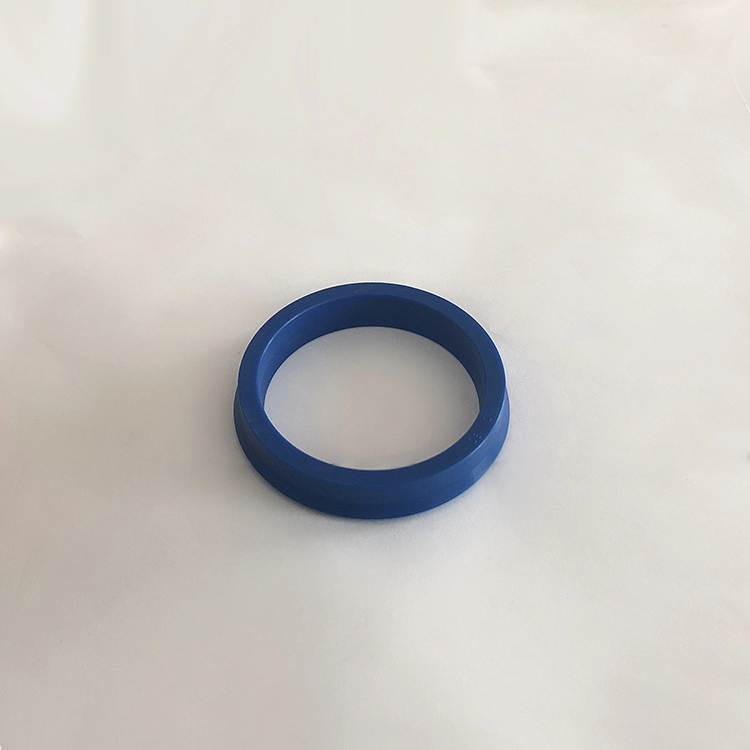

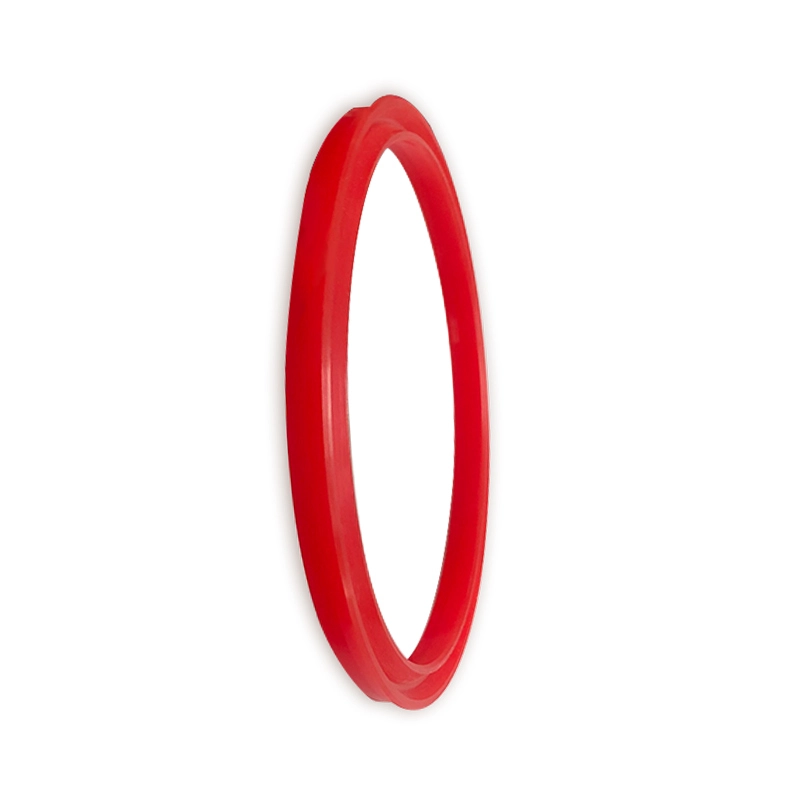

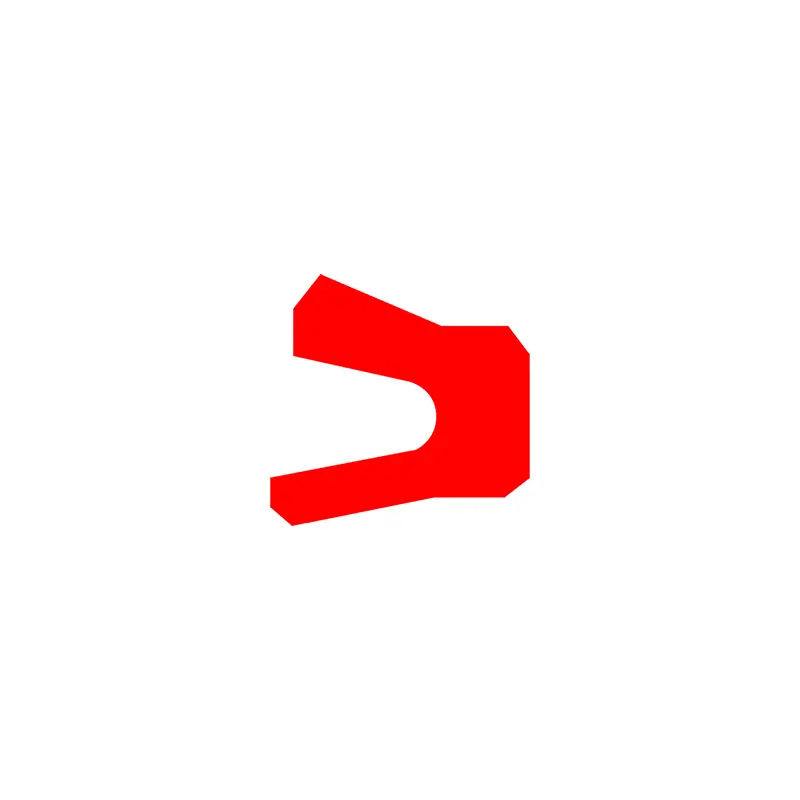

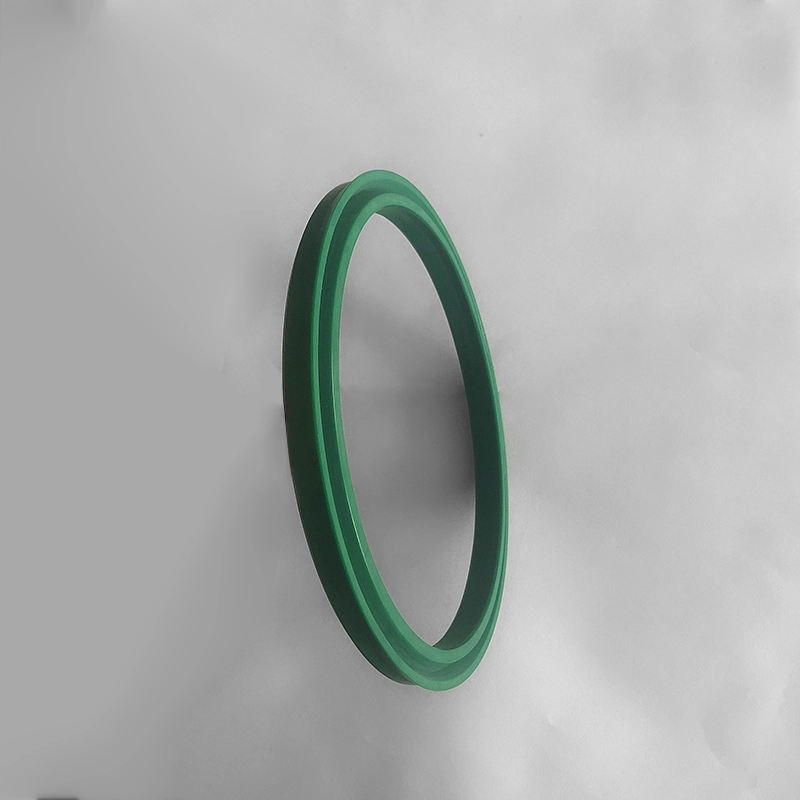

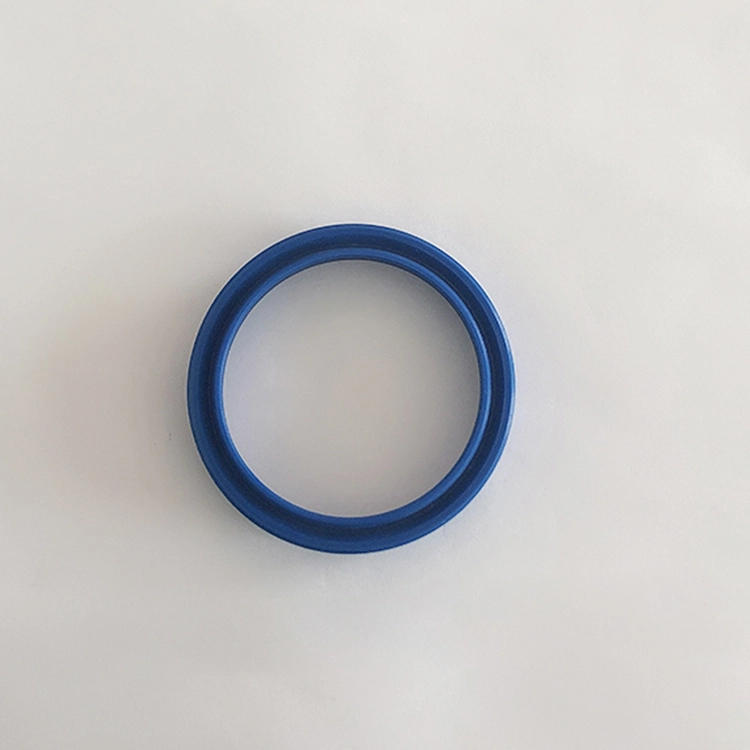

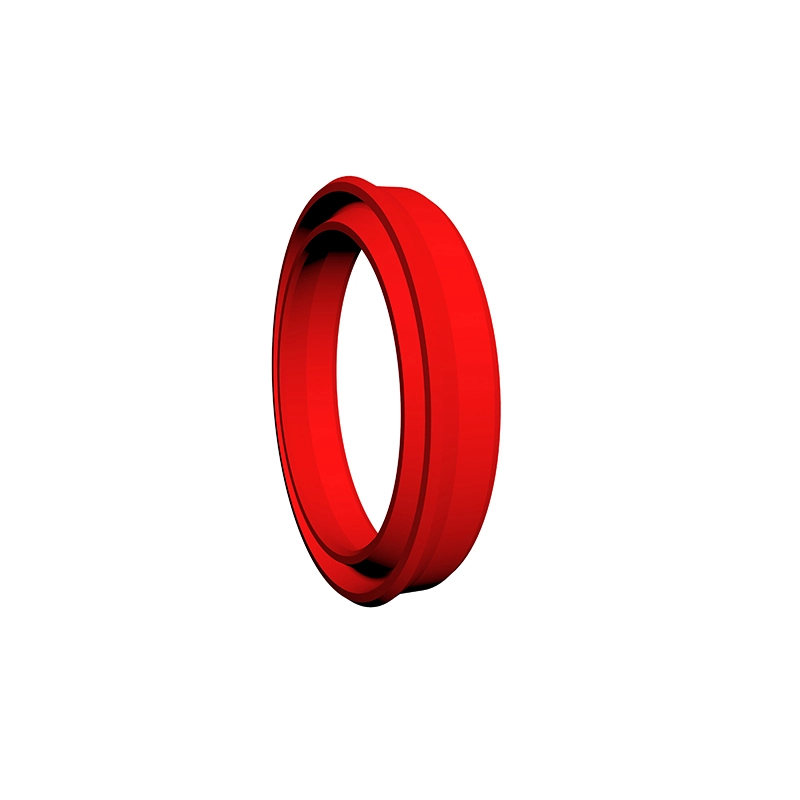

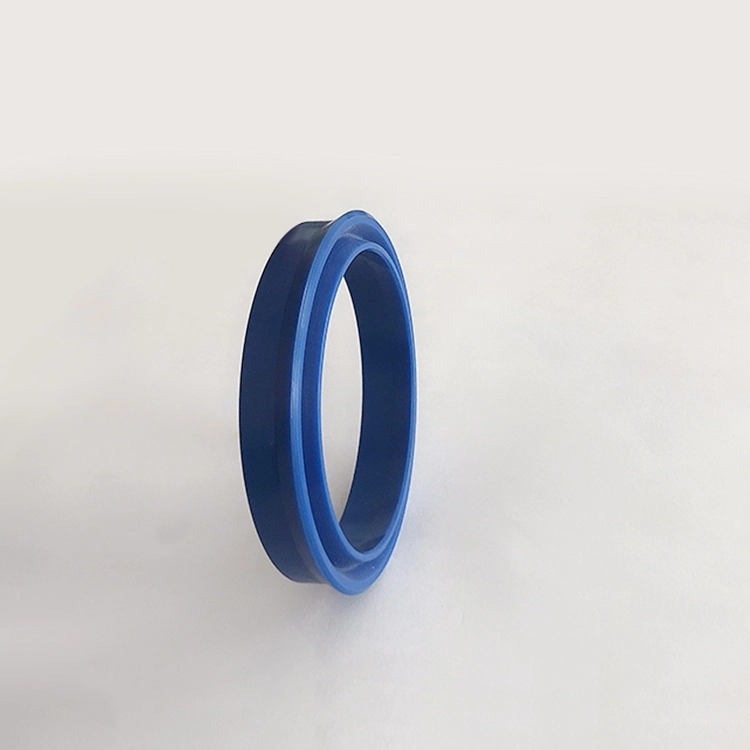

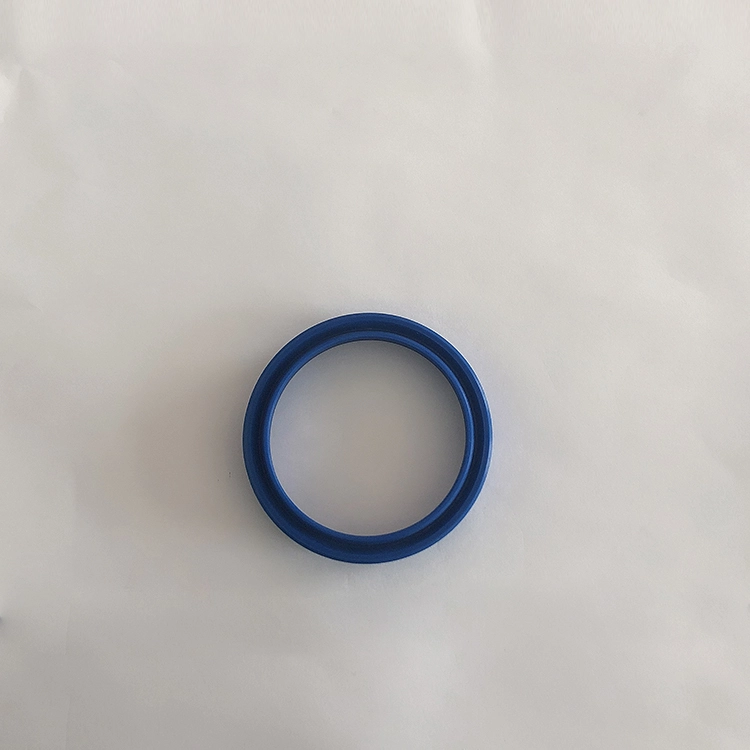

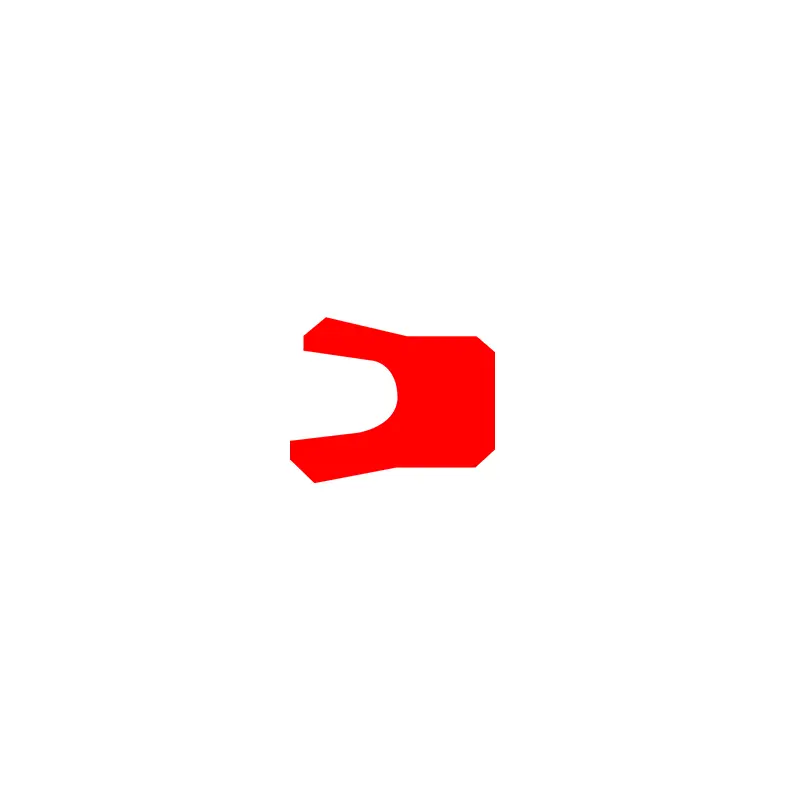

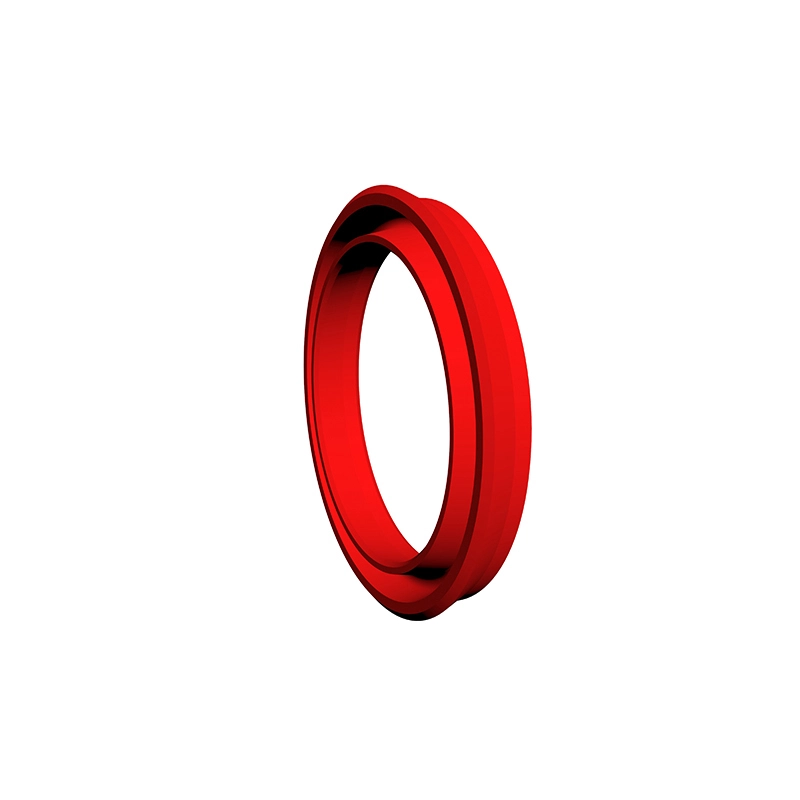

Az RCUP tömítő gyűrű egy aszimmetrikus tömítés, amelyet kifejezetten a dugattyún használnak, amely alkalmas hidraulikus viszonzó mozgásra, egyirányú tömítésre, jó tömítési teljesítménygel. A horony megfelel az ISO5597 szabványnak. Az YXD típusú tömítőgyűrű a tengelyhez egy aszimmetrikus tömítés, amelyet kifejezetten a dugattyún használnak, amely alkalmas az egyirányú tömítés hidraulikus viszonzására, jó tömítési teljesítménygel. 12 ~ 32mPa alatt történő használat esetén tartógyűrűre van szükség a sarokon. A horony megfelel a JB/ZQ4265-97 szabványnak. Jellemzők:
1. A fényterhelésekre és a közepes terhelésekre alkalmazható;
2. Jó tömítő teljesítmény mind a nagynyomású, mind az alacsony nyomású tömítéshez;
3. Különböző anyagok állnak rendelkezésre, a médiaállóság szélesebb skálájával;
4. Egyszerű felépítés és egyszerű telepítés és karbantartás.
Termékjellemzők és alkalmazások:
Anyagválasztás:
RC61, RC62
1. Az O-gyűrűk anyagai lehetnek: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: Standard anyag PTFE3, egyéb opcionális anyagok PTFE2, PTFE4, PU, stb.
RENDBEN
1. A téglalap alakú gyűrű illesztésének anyaga: R01 nitrilgumi
2. A tömítőgyűrű anyaga: kompozit hőre lágyuló anyag.
RC63, RC64, SPG, RC66, AQ, AQF
1. Az O-gyűrűk anyagai lehetnek: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.
2. Gyűrűs anyagok tömítése: Standard anyag PTFE3, egyéb opcionális anyagok PTFE1, PTFE2, PTFE4.
KDAS, TPM
1. Összefüggő gumi gyűrűs anyag: R01 nitril gumi
2.
3. Vezetőgyűrű: Nylon PA/polioxi -metilén POM/Poli -metrafluor -etilén PTFE
GDKK, RC67
1. Rendelkezésre álló elasztomer anyagok: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.
2. lezáró gyűrűs anyag: Standard anyag PTFE3, egyéb opcionális anyagok PTFE2, PTFE4.
3. Megőrző gyűrű anyag: POM/PA/PTFE, PTFE anyagot használunk, ha a hőmérséklet meghaladja a 100 fokot.
Rcek
1. Présgyűrű -anyag: Polietrafluor -etilén, nitrilszövet, fluorubban, nejlon, polioxi -metilén
2.
3.
RCKR, RPW
1. A téglalap alakú gyűrű illesztése: ro1 nitril gumi (NBR)
2.
YXD
Opcionális nitril gumi (R01), fluorubber (R02), poliuretán (PU) stb.
Rendelési példa:
RC61-40x29x4.2-PTFE3-R01-R01-R01-R01 RC61-B-40x29x4.2-PTFE3-R02 rendelési modell
RC61-glyd gyűrű RC61-B-lyuk pecsét DXDX L-Material Code
RC62-80x60x10-PTFE3-R01 RC62-MODEL DXDXL PTFE3, R01 Anyagkód
Rendelési modell OK-80x59x8 henger átmérőjű x groove átmérő x groove szélesség
RC63-80-PTFE3-R01 vagy SPGC-80-PTFE3-R01 rendelési modell
RC63/SPGC-MODEL 80 hengeres átmérő D PTFE3-PTFE Anyagkód R01-O-Ring Anyagkód
Rendelési modell KDAS-80x60x22,4 henger átmérőjű x groove átmérő x groove szélessége (L)
Megrendelési modell TPM-80x60x22.4 henger átmérőjű x groove átmérő x groove szélessége (L)
Rendelési példa: GDKK-80*62*43*22.5-R01
RC64-80-PTFE3-R01 rendelési modell
RC64-MODEL 80 hengeres átmérő D PTFE3-PTFE Anyagkód R01-O-Ring Anyagkód
Rendelési példa: SPG-D*D*L-PTFE3-R01 (külső átmérő*belső átmérő*Groove szélesség) PTFE3, R01-anyag kód
RC66
RC67-100x85x12.5-PTFE3-R01 vagy SPGW-100x85x12.5-PTFE3 -R01 rendelési modell
Modellhenger átmérőjű x groove alsó átmérője x groove szélesség PTFE3 -kal módosított PTFE anyagkód R01 Elastomer anyagkód
Rcek
| modell | Anyag | Alkalmazható tartomány | Lezárás |
| Rcek-A | V-gyűrű: NBR-ruhával, nyomógyűrű, tartógyűrű: NBR ruhával/PA/POM/PTFE | Normál hőmérséklet, magas nyomás | Jó |
| RCEK-B | V-gyűrű: FKM ruhával, nyomógyűrű, tartógyűrű: FKM ruhával/PTFE | Majomjomjomjomjomjomgas hőmérséklet, magas nyomás | Jó |
| Rcek-c | V-gyűrű: NBR, nyomásgyűrű, tartógyűrű: NBR ruhás/PA/POM/PTFE | Normál hőmérséklet, közepes és alacsony nyomás | Kiváló |
| Rcek-d | V-gyűrű: FKM, nyomásgyűrű, tartógyűrű: FKM ruhák/PTFE | Majomjomjomjomjomjomgas hőmérséklet, közepes és alacsony nyomás | Kiváló |
| Rcek-e | V-gyűrű: NBR és NBR kombináció, nyomásgyűrű, tartógyűrű: NBR ruhák/PA/POM/PTFE | Normál hőmérséklet, közepes és magas nyomás | Kiváló |
| Rcek-f | V-gyűrű: FKM és FKM szövetkombináció, nyomásgyűrű, tartógyűrű: FKM ruhák/PTFE | Majomjomjomjomjomjomgas hőmérséklet, közepes és magas nyomás | Igazságos |
| Rcek-g | V-gyűrű, nyomásgyűrű, tartógyűrű: PTFE1/PTFE2/PTFE3/PTFE4 | Majomjomjomjomjomjomgas hőmérséklet és magas nyomású korrozív közeg | Kiváló |
| Rcek-h | V-gyűrű: PU, nyomásgyűrű, tartógyűrű: PU/PA/POM/PTFE | Normál hőmérséklet, közepes és magas nyomás | Lezárás |
| Rendelési modell RCEK-A-150 × 95x25.3 Modellhenger átmérője x groove alsó átmérő x groove szélesség | |||
Kupak
Aqf
RCKR
RPW
TDA
Chamfer hossza
| Henger átmérője | Chamfer hossza E≥ |
| 40-89 | 6 |
| 90-144 | 7 |
| 145-320 | 10 |
| 321-670 | 15 |
TDMA
GGDA
RCUP
Rendelési példa: Rendelési modell RCUP D63 × 48 × 10 hengeres átmérő × Groove átmérő × SEAL magasság
YXD
Megrendelési modell YXD63 × 51 × 14-R01 hengeres átmérő × Groove átmérő × Seal magasság-anyag kód

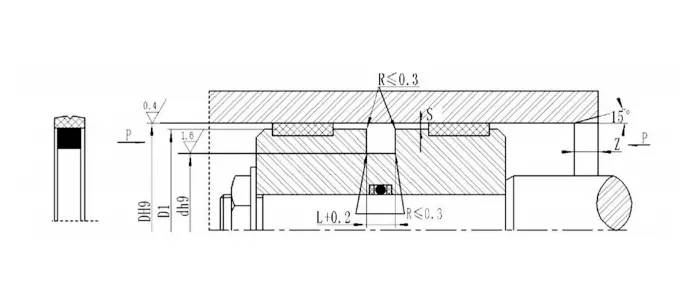

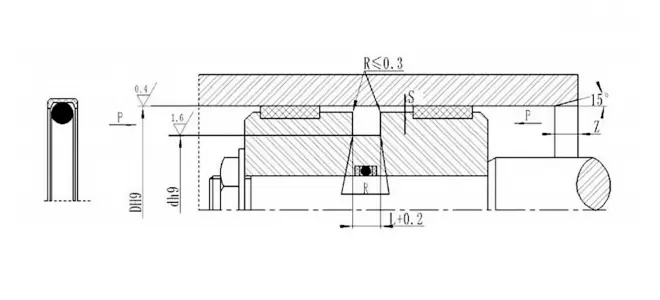

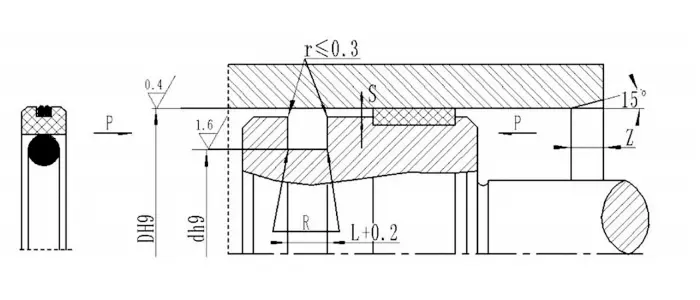

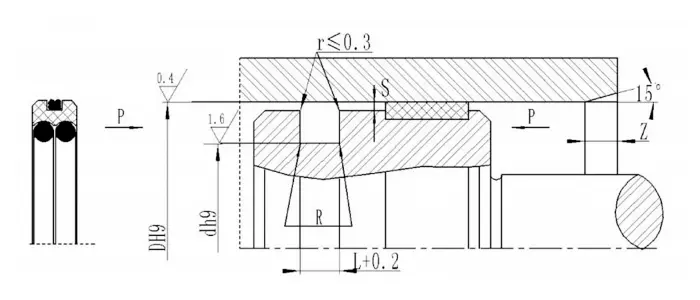

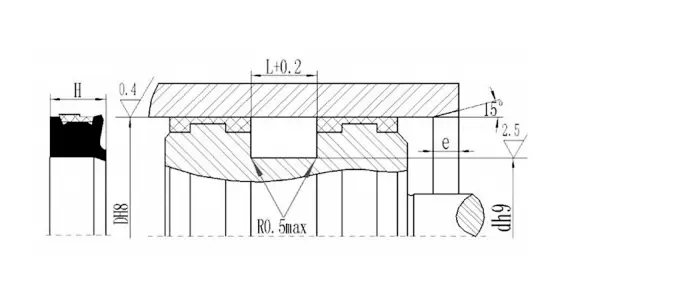

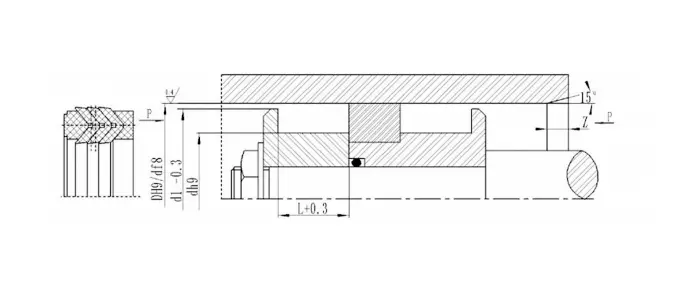

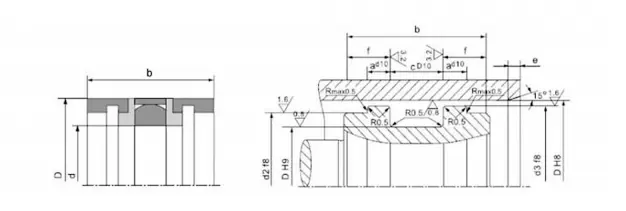

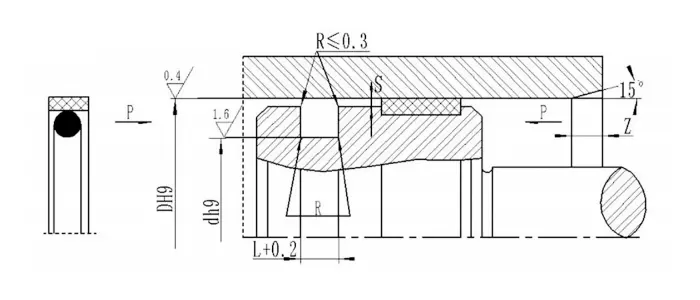

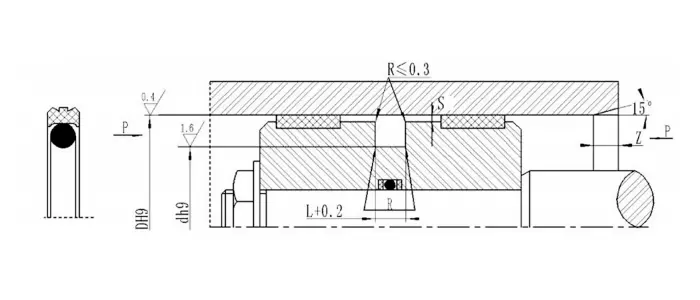

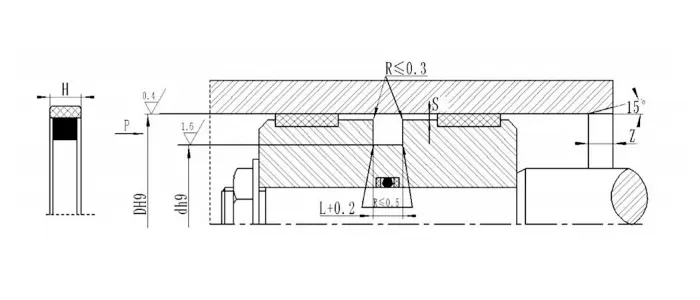

Műszaki adatok:

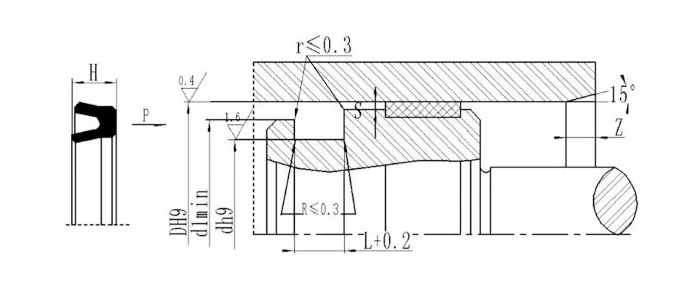

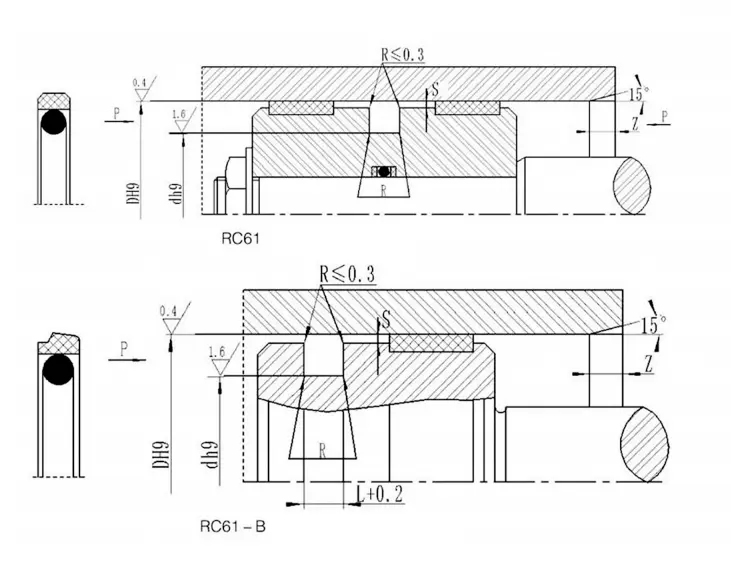

RC61| Rekesznyílás D H9 |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Sugárirányú távolság | Lekerekített sarok RMAX |
Kamer Zminiszterelnök |

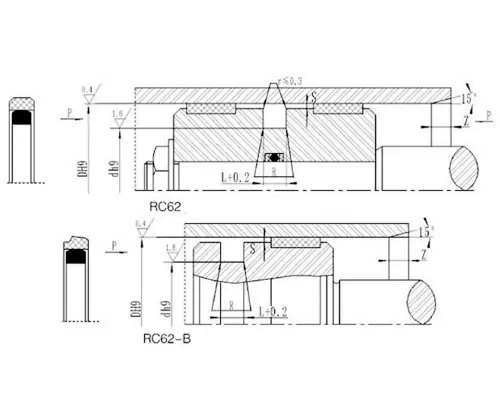

O-gyűrűs huzal átmérőjű | |||
| Szabványtípus | Könnyű terhelés | Nehéz teher | 0 ~ 20mpa | 20 ~ 40mpa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330-669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330 ~ 669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Megjegyzés: 1. A lyuk átmérőjének ≤30 mm esetén ajánlott nyitott horony használatát. | |||||||||
| 2. A nyomásnál> 40mPa esetén a tömítés gyökér területe S Max H8/F8 illesztési toleranciát használ | |||||||||
| Rekesznyílás D H9 |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Sugárirányú távolság | Lekerekített sarok RMAX |
Kamer Zminiszterelnök |
|
| 0-20MPA | 20 ~ 40mpa | |||||
| 20 ~ 49.9 | D-10 | 5 | 0.40 | 0.30 | 0.3 | 4 |
| 50 ~ 59.9 | D-15 | 7.5 | 0.40 | 0.30 | 0.4 | 5 |
| 60 ~ 149.9 | D-20 | 10 | 0.50 | 0.40 | 0.4 | 6 |
| 150 ~ 244.9 | D-25 | 12.5 | 0.60 | 0.50 | 0.4 | 8.5 |
| 245 ~ 519.9 | D-30 | 15 | 0.70 | 0.60 | 0.8 | 10 |
| 520 ~ 769.9 | D-35 | 17.5 | 0.80 | 0.70 | 1.2 | 13 |
| 770 ~ 1500 | D-40 | 20 | 0.80 | 0.70 | 1.2 | 15 |
| Megjegyzés: 1. A lyuk átmérőjének ≤ 30 mm esetén ajánlott nyitott horony használatát. | ||||||
| 2. A nyomásnál> 40mPa esetén a tömítés gyökér területe S Max H8/F8 illesztési toleranciát használ. | ||||||
| modell | DH9 | DH9 | L+0.2 | D1 | modell | DH9 | DH9 | L+0.2 | D1 | modell | DH9 | DH9 | L+0.2 | D1 |
| Ok-25*16*4.2 | 25 | 16 | 4.2 | 24.3 | OK-90*74.5*6.3 | 90 | 74.5 | 6.3 | 89.0 | OK-160*139*8.0 | 160 | 139 | 8.0 | 158.8 |
| OK-32*21*4.2 | 32 | 21 | 4.2 | 31.3 | OK-95*74*8.0 | 95 | 74 | 8.0 | 94.0 | OK-170*149*8.0 | 170 | 149 | 8.0 | 168.8 |
| OK-40*26.3*5.8 | 40 | 26.3 | 5.8 | 39.2 | OK-100*79*8.0 | 100 | 79 | 8.0 | 99.0 | OK-180*159*8.0 | 180 | 159 | 8.0 | 178.8 |
| OK-40*29*4.2 | 40 | 29 | 4.2 | 39.3 | OK-100*84.5*6.3 | 100 | 84.5 | 6.3 | 99.0 | OK-190*169*8.0 | 190 | 169 | 8.0 | 188.8 |
| OK-50*34.5*6.3 | 50 | 34.5 | 6.3 | 49.0 | OK-105*84*8.0 | 105 | 84 | 8.0 | 103.8 | Ok-200*179*8.0 | 200 | 179 | 8.0 | 198.8 |
| OK-50*39*4.2 | 50 | 39 | 4.2 | 49.3 | OK-110*89*8.0 | 110 | 89 | 8.0 | 108.8 | Ok-210*189*8.0 | 210 | 189 | 8.0 | 208.4 |
| OK-60*41,7*7 | 60 | 41.7 | 7.0 | 59.2 | OK-110*94.5*6.3 | 110 | 94.5 | 6.3 | 109.0 | Ok-220*199*8.0 | 220 | 199 | 8.0 | 218.4 |
| OK-60*49*4.2 | 60 | 49 | 4.2 | 59.3 | OK-115*94*8.0 | 115 | 94 | 8.0 | 113.8 | Ok-230*209*8.0 | 230 | 209 | 8.0 | 228.4 |
| OK-63*44.7*7.0 | 63 | 44.7 | 7.0 | 62.2 | OK-120*99*8.0 | 120 | 99 | 8.0 | 118.3 | Ok-240*219*8.0 | 240 | 219 | 8.0 | 238.4 |
| OK-63*47,5*6.3 | 63 | 47.5 | 6.3 | 62.0 | OK-125*104*8.0 | 125 | 104 | 8.0 | 123.8 | Ok-250*229*8.0 | 250 | 229 | 8.0 | 248.4 |
| OK-70*51,7*7.0 | 70 | 51.7 | 7.0 | 69.2 | OK-125*109.5*6.3 | 125 | 109.5 | 6.3 | 124.0 | OK-280*225.5*8.0 | 280 | 255.5 | 8.0 | 278.4 |
| OK-70*59*4.2 | 70 | 59 | 4.2 | 69.3 | Ok-130*109*8.0 | 130 | 109 | 8.0 | 128.8 | OK-300*272*9.5 | 300 | 272 | 9.5 | 297.8 |
| OK-75*54*8.0 | 75 | 54 | 8.0 | 74.2 | OK-130*114.5*6.3 | 130 | 114.5 | 6.3 | 129.0 | OK-320*292*9.5 | 320 | 292 | 9.5 | 317.8 |
| OK-75*59,5*6.3 | 75 | 59.5 | 6.3 | 74.0 | OK-135*114*8.0 | 135 | 114 | 8.0 | 133.5 | OK-330*302*9.5 | 330 | 302 | 9.5 | 327.8 |
| OK-80*59*8.0 | 80 | 59 | 8.0 | 79.0 | OK-135*119.5*6.3 | 135 | 119.5 | 6.3 | 134.0 | OK-350*322*9.5 | 350 | 322 | 9.5 | 347.8 |
| OK-80*64.5*6.3 | 80 | 64.5 | 6.3 | 79.0 | OK-140*119*8.0 | 140 | 119 | 8.0 | 138.8 | OK-370*342*9.5 | 370 | 342 | 9.5 | 367.8 |
| OK-85*64*8.0 | 85 | 64 | 8.0 | 84.0 | OK-145*124*8.0 | 145 | 124 | 8.0 | 143.8 | OK-420*392*9.5 | 420 | 392 | 9.5 | 417.8 |
| OK-90*69*8.0 | 90 | 69 | 8.0 | 89.0 | OK-150*129*8.0 | 150 | 129 | 8.0 | 148.8 |
|
|
|
|
|

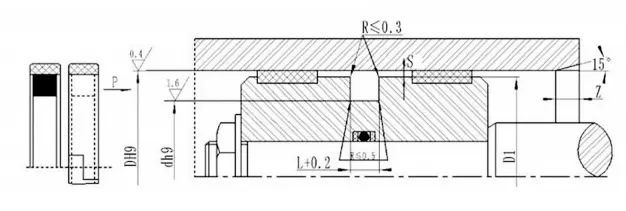

| Rekesznyílás D H9 |
Horony átmérője D H9 | Horony szélessége L+0.2 |
Sugárirányú távolság Smajomx |
Kerek sarok RMAX |
Kamer Zminiszterelnök |
O-gyűrűs huzal átmérőjű dO |
|
| Hidraulikus | Pneumatikus és hidraulikus alacsony súrlódás | ||||||
| 6 ~ 13 | D-3 | D-3.5 | 2.5 | 0.2 | 0.4 | 3 | 1.9 |
| 14 ~ 26 | D-4 | D-4.6 | 3.2 | 0.3 | 0.6 | 4 | 2.4 |
| 27 ~ 56 | D-6 | D-6.6 | 4.7 | 0.3 | 1 | 5 | 3.5 |
| 57 ~ 169 | D-10 | D-10.6 | 7.5 | 0.35 | 1 | 6 | 5.7 |
| 170 ~ 1500 | D-15 | D-155.6 | 11.0 | 0.4 | 2.5 | 8 | 8.6 |
| modell | méret | modell | méret | ||||||||||
| D | d | D1 | D2 | L | L1 | D | d | D1 | D2 | L | L1 | ||
| KDAS-20 | 20 | 11 | 17 | 19 | 13.5 | 2.1 | KDAS-25/2 | 25 | 16 | 22 | 24 | 13.5 | 2.1 |
| KDAS-22 | 22 | 13 | 19 | 21 | 13.5 | 2.1 | KDAS-28 | 28 | 19 | 25 | 27 | 13.5 | 2.1 |
| KDAS-25/1 | 25 | 15 | 22 | 24 | 12.5 | 4 | KDAS-30 | 30 | 21 | 27 | 29 | 13.5 | 2.1 |
| Termékszám | D | d | b | d2 | d3 | a | c | f | e |
| GDKK-40 | 40 | 26 | 32 | 32 | 36 | 3 | 15.5 | 8.25 | 7 |
| GDKK-45 | 45 | 31 | 37 | 41 | |||||
| GDKK-50 | 50 | 34 | 39 | 42 | 46 | 20.5 | 9.25 | ||
| GDKK-56 | 56 | 40 | 48 | 52 | |||||
| GDKK-63 | 63 | 47 | 55 | 59 | |||||
| GDKK-65 | 65 | 49 | 57 | 61 | |||||
| GDKK-70 | 70 | 54 | 62 | 66 | |||||
| GDKK-75 | 75 | 59 | 67 | 71 | |||||
| GDKK-80 | 80 | 62 | 43 | 72 | 76 | 22.5 | 10.25 | ||
| GDKK-85 | 85 | 67 | 77 | 81 | |||||
| GDKK-90 | 90 | 72 | 82 | 86 | |||||
| GDKK-95 | 95 | 77 | 87 | 91 | |||||
| GDKK-100 | 100 | 82 | 92 | 96 | 10 | ||||
| GDKK-110 | 110 | 92 | 102 | 106 | |||||
| GDKK-115 | 115 | 97 | 107 | 111 | |||||
| GDKK-120 | 120 | 102 | 112 | 116 |
| Rekesznyílás D H9 |
Horony átmérőjű DH9 |
Horony szélessége L+0.2 |
Lekerekített sarok RMAX |
Sugárirányú távolság Sósax |
Kamer Zminiszterelnök |
O-gyűrűs huzal átmérőjű dO |
| 14 ~ 22.9 | D-5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 23 ~ 49.9 | D-6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 50 ~ 119.9 | D-10.0 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 120 ~ 1500 | D-13.0 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| Megjegyzés: A henger átmérőjének ≤30 mm -re nyitott horony ajánlott. | ||||||
| D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
|
D | d | H | L+0.2 |
| 30 | 20.5 | 4.3 | 4.5 | 95 | 80 | 7.3 | 7.5 | 224 | 202 | 10.8 | 11 | 800 | 785 | 12.7 | 13 | |||
| 31.5 | 22 | 4.3 | 4.5 | 100 | 85 | 7.3 | 7.5 | 225 | 203 | 10.8 | 11 | 900 | 870 | 24.5 | 25 | |||
| 32 | 22.5 | 4.3 | 4.5 | 108 | 92 | 7.3 | 7.5 | 230 | 208 | 10.8 | 11 | 930 | 890 | 19 | 20 | |||
| 35 | 25.5 | 4.3 | 4.5 | 110 | 94 | 7.3 | 7.5 | 240 | 218 | 10.8 | 11 | 935 | 920 | 12.7 | 13 | |||
| 35.5 | 26 | 4.3 | 4.5 | 112 | 96 | 7.3 | 7.5 | 250 | 228 | 10.8 | 11 | 950 | 925 | 17.7 | 18 | |||
| 40 | 30 | 4.3 | 4.5 | 120 | 104 | 7.3 | 7.5 | 260 | 236 | 11.7 | 12 | 1000 | 960 | 19.7 | 20 | |||
| 45 | 35 | 4.3 | 4.5 | 125 | 109 | 7.3 | 7.5 | 270 | 246 | 11.7 | 12 | 1060 | 1020 | 19.7 | 20 | |||
| 50 | 40 | 4.3 | 4.5 | 130 | 114 | 7.3 | 7.5 | 280 | 256 | 11.7 | 12 | 1120 | 1080 | 19.7 | 20 | |||
| 55 | 45 | 4.3 | 4.5 | 140 | 124 | 7.3 | 7.5 | 290 | 266 | 11.7 | 12 | 1150 | 1110 | 19.7 | 20 | |||
| 56 | 46 | 4.3 | 4.5 | 145 | 129 | 7.3 | 7.5 | 300 | 276 | 11.7 | 12 | 1180 | 1130 | 19.7 | 20 | |||
| 60 | 50 | 4.3 | 4.5 | 150 | 134 | 7.3 | 7.5 | 310 | 286 | 11.7 | 12 | 1210 | 1170 | 19.7 | 20 | |||
| 63 | 48 | 7.3 | 7.5 | 155 | 139 | 7.3 | 7.5 | 320 | 296 | 11.7 | 12 | 1250 | 1210 | 19 | 20 | |||
| 65 | 50 | 7.3 | 7.5 | 160 | 144 | 7.3 | 7.5 | 330 | 308 | 9.75 | 10 | 1260 | 1220 | 19.7 | 20 | |||
| 69 | 54 | 7.3 | 7.5 | 170 | 148 | 10.8 | 11 | 360 | 336 | 11.7 | 12 | 1400 | 1350 | 19.7 | 20 | |||
| 70 | 55 | 7.3 | 7.5 | 180 | 158 | 10.8 | 11 | 485 | 455 | 14.8 | 15 | 1500 | 1460 | 19.7 | 20 | |||
| 71 | 56 | 7.3 | 7.5 | 190 | 168 | 10.8 | 11 | 500 | 470 | 14.8 | 15 | 1650 | 1600 | 24 | 25 | |||
| 75 | 60 | 7.3 | 7.5 | 200 | 178 | 10.8 | 11 | 550 | 515 | 17.2 | 17.5 |
|
|
|
|
|||
| 80 | 65 | 7.3 | 7.5 | 204 | 182 | 10.8 | 11 | 600 | 570 | 14.8 | 15 |
|
|
|
|
|||
| 85 | 70 | 7.3 | 7.5 | 210 | 188 | 10.8 | 11 | 650 | 620 | 14.8 | 15 |
|
|
|
|
|||
| 90 | 75 | 7.3 | 7.5 | 220 | 198 | 10.8 | 11 | 720 | 690 | 14.8 | 15 |
|
|
|
|
| Rendelési példa: RC66-D*D*L-PTFE3-R01 (külső átmérő*Belső átmérő*Groove szélesség) PTFE3, R01-Anyagkód | ||||||||||||||||||
| D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
|
D | d | L |
| 15 | 10 | 2 | 32 | 24.8 | 4 | 55 | 45 | 5 | 80 | 66 | 6.5 | 125 | 111.2 | 7.5 | ||||
| 16 | 11 | 2 | 35 | 26.5 | 4 | 55 | 46.5 | 4 | 80 | 66.2 | 7.5 | 125 | 114 | 4 | ||||
| 18 | 13 | 2 | 35 | 27.5 | 3 | 56 | 46 | 5 | 80 | 70 | 4 | 130 | 116 | 6.5 | ||||
| 20 | 12.8 | 4 | 35 | 27.8 | 4 | 56 | 47.5 | 4 | 90 | 76 | 6.5 | 140 | 126 | 6.5 | ||||
| 20 | 14 | 3 | 36 | 28.5 | 3 | 60 | 50 | 4 | 90 | 76.2 | 7.5 | 140 | 126.2 | 7.5 | ||||
| 20 | 15 | 2 | 36 | 28.8 | 4 | 60 | 50 | 5 | 90 | 80 | 4 | 160 | 146 | 6.5 | ||||
| 25 | 17.8 | 4 | 40 | 30 | 5 | 60 | 51.5 | 4 | 100 | 86 | 6.5 | 180 | 160 | 10 | ||||
| 25 | 19 | 3 | 40 | 31.5 | 4 | 63 | 49 | 6.5 | 100 | 86.2 | 7.5 | 180 | 165 | 6 | ||||
| 25 | 20 | 2 | 40 | 32.5 | 3 | 63 | 53 | 4 | 100 | 89 | 4 | 200 | 180 | 10 | ||||
| 28 | 20.5 | 3 | 45 | 35 | 5 | 63 | 53 | 5 | 110 | 96 | 6.5 | 200 | 185 | 6 | ||||
| 28 | 20.8 | 4 | 45 | 36.5 | 4 | 65 | 51 | 6.5 | 110 | 96.2 | 7.5 | 250 | 230 | 10 | ||||
| 30 | 21.5 | 4 | 45 | 37.5 | 3 | 65 | 55 | 4 | 110 | 99 | 4 | 280 | 260 | 10 | ||||
| 30 | 22.5 | 3 | 50 | 40 | 4 | 65 | 55 | 5 | 120 | 106 | 6.5 | 320 | 300 | 10 | ||||
| 30 | 22.8 | 4 | 50 | 40 | 5 | 70 | 56 | 6.5 | 120 | 106.2 | 7.5 |
|
|
|
||||
| 32 | 23.5 | 4 | 50 | 41.5 | 4 | 70 | 60 | 4 | 120 | 109 | 4 |
|
|
|
||||
| 32 | 24.5 | 3 | 55 | 45 | 4 | 70 | 60 | 5 | 125 | 111 | 6.5 |
|
|
|
||||
| Megjegyzés: A méretek nem szerepelnek a táblázatban, kérjük, vegye fel velünk a kapcsolatot. | ||||||||||||||||||
| DH9 | D H9 | L+0.2 | Z | R |
|
DH9 | D H9 | L+0.2 | Z | R |
| 50.0 | 36.0 | 9.0 | 5.0 | 0.3 | 115.0 | 100.0 | 12.5 | 5.0 | 0.5 | |
| 55.0 | 41.0 | 9.0 | 5.0 | 0.3 | 120.0 | 105.0 | 12.5 | 5.0 | 0.5 | |
| 60.0 | 46.0 | 9.0 | 5.0 | 0.3 | 125.0 | 102.0 | 16.0 | 6.5 | 0.6 | |
| 63.0 | 48.0 | 11.0 | 5.0 | 0.5 | 130.0 | 107.0 | 16.0 | 6.5 | 0.6 | |
| 65.0 | 50.0 | 11.0 | 5.0 | 0.5 | 135.0 | 112.0 | 16.0 | 6.5 | 0.6 | |
| 70.0 | 55.0 | 11.0 | 5.0 | 0.5 | 140.0 | 117.0 | 16.0 | 6.5 | 0.6 | |
| 75.0 | 60.0 | 11.0 | 5.0 | 0.5 | 145.0 | 122.0 | 16.0 | 6.5 | 0.6 | |
| 80.0 | 65.0 | 11.0 | 5.0 | 0.5 | 150.0 | 127.0 | 16.0 | 6.5 | 0.6 | |
| 85.0 | 70.0 | 11.0 | 5.0 | 0.5 | 155.0 | 132.0 | 16.0 | 6.5 | 0.6 | |
| 90.0 | 75.0 | 11.0 | 5.0 | 0.5 | 160.0 | 137.0 | 16.0 | 6.5 | 0.6 | |
| 95.0 | 80.0 | 12.5 | 5.0 | 0.5 | 165.0 | 142.0 | 16.0 | 6.5 | 0.6 | |
| 100.0 | 85.0 | 12.5 | 5.0 | 0.5 | 170.0 | 147.0 | 16.0 | 6.5 | 0.6 | |
| 105.0 | 90.0 | 12.5 | 5.0 | 0.5 | 180.0 | 157.0 | 16.0 | 6.5 | 0.6 | |
| 110.0 | 95.0 | 12.5 | 5.0 | 0.5 |
|
|
|
|
|
| Specifikációk és dimenziók | ||||||||||
| Henger átmérője | Alsó átmérő | Bázisátmérő | Szélesség | Útmutató |
|

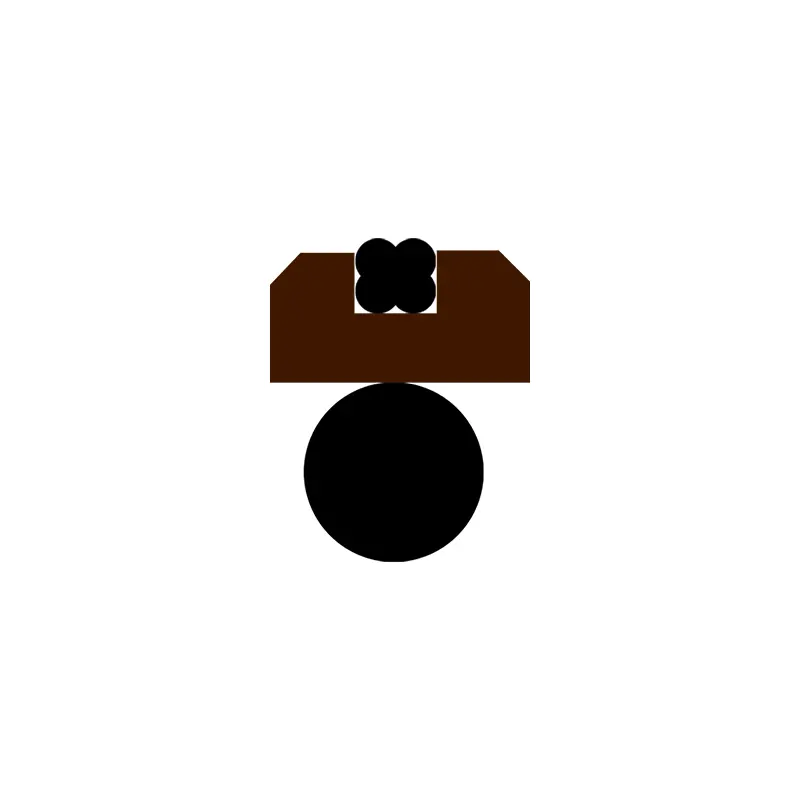

Henger átmérője | Alsó átmérő | Bázisátmérő | Szélesség | Útmutató |
| DH9 | D H9 | D 1 | L | Z | DH9 | D H9 | D 1 | L | Z | |
| 100 | 80 | 99 | 21.2 | 6 | 150 | 120 | 148.5 | 29 | 7.5 | |
| 110 | 90 | 109 | 21.2 | 6 | 160 | 130 | 158.5 | 29 | 7.5 | |
| 120 | 95 | 119 | 25.3 | 7.5 | 180 | 150 | 178.5 | 31.5 | 7.5 | |
| 140 | 115 | 139 | 25.8 | 7.5 | 200 | 170 | 198.5 | 33.5 | 7.5 | |
| Rendelési példa AQ0800 80 × 64,5 × 6,3 (d × d × l) PTFE3-R01 PTFE3 R01-Material Code | ||||||||||||||||
| Termékszám | D | d | L+0.2 | RMajomjomjomjomjomjomx |
|
Termékszám | D | d | L+0.2 | RMajomjomjomjomjomjomx |
|
Termékszám | D | d | L+0.2 | RMajomjomjomjomjomjomx |
| AQ0160 | 16 | 5 | 4.2 | 0.8 | AQ0800L | 80 | 64.5 | 6.3 | 1.2 | AQ1500 | 150 | 129 | 8.1 | 1.6 | ||
| Add0180 | 18 | 7 | 42 | 0.8 | AQ0800 | 80 | 59 | 8.1 | 1.6 | AQ1600 | 160 | 139 | 8.1 | 1.6 | ||
| AQ0200 | 20 | 9 | 4.2 | 0.8 | AQ0850L | 85 | 69.5 | 6.3 | 1.2 | AQ1700 | 170 | 149 | 8.1 | 1.6 | ||
| AQ0220 | 22 | 11 | 4.2 | 0.8 | AQ0850 | 85 | 64 | 8.1 | 1.6 | AQ1800 | 180 | 159 | 8.1 | 1.6 | ||
| AQ0250 | 25 | 14 | 4.2 | 0.8 | AW0900L | 90 | 74.5 | 6.3 | 1.2 | AQ1900 | 190 | 169 | 8.1 | 1.6 | ||
| AQ0280 | 28 | 17 | 4.2 | 0.8 | AQ0900 | 90 | 69 | 8.1 | 1.6 | AQ2000 | 200 | 179 | 8.1 | 1.6 | ||
| AQ0300 | 30 | 19 | 4.2 | 0.8 | AQ0950L | 95 | 79.5 | 6.3 | 1.2 | AQ2100 | 210 | 189 | 8.1 | 1.6 | ||
| AQ0320 | 32 | 21 | 4.2 | 0.8 | AQ0950 | 95 | 74 | 8.1 | 1.6 | AQ2200 | 220 | 199 | 8.1 | 1.6 | ||
| AQ0350 | 35 | 24 | 4.2 | 0.8 | AQ1000L | 100 | 84.5 | 6.3 | 1.2 | AQ2300 | 230 | 209 | 8.1 | 1.6 | ||
| AQ0400 | 40 | 29 | 4.2 | 0.8 | AQ1000 | 100 | 79 | 8.1 | 1.6 | AQ2400 | 240 | 219 | 8.1 | 1.6 | ||
| Rendelési példa AQF0800 80 × 67 × 8,3 (D × D × L) PTFE3-R01 anyagkód | ||||||||||||||||
| Termékszám |
D H9 |
d H9 |
L+0.2 | RMajomjomjomjomjomjomx |
|
Termékszám |
D H9 |
d H9 |
L+0.2 | RMajomjomjomjomjomjomx |
|
Termékszám |
D H9 |
d H9 |
L+0.2 | RMajomjomjomjomjomjomx |
| AQF0400 | 40 | 30 | 6.3 | 1.2 | AQF01150 | 115 | 102 | 8.3 | 1.6 | AQF3200 | 320 | 302 | 12.3 | 3 | ||
| AQF0420 | 42 | 32 | 6.3 | 1.2 | AQF01200 | 120 | 107 | 8.3 | 1.6 | AQF3500 | 350 | 332 | 12.3 | 3 | ||
| AQF0450 | 45 | 35 | 6.3 | 1.2 | AQF01250 | 125 | 112 | 8.3 | 1.6 | AQF4000 | 400 | 382 | 12.3 | 3 | ||
| AQF0480 | 48 | 38 | 6.3 | 1.2 | AQF01300 | 130 | 117 | 8.3 | 1.6 | AQF4200 | 420 | 402 | 12.3 | 3 | ||
| AQF0500 | 50 | 40 | 6.3 | 1.2 | AQF1350 | 135 | 117 | 12.3 | 3 | AQF4500 | 450 | 432 | 12.3 | 3 | ||
| AQF0520 | 52 | 42 | 6.3 | 1.2 | AQF1400 | 140 | 122 | 12.3 | 3 | AQF4800 | 480 | 449 | 16.3 | 3 | ||
| AQF0550 | 55 | 45 | 6.3 | 1.2 | AQF1500 | 150 | 132 | 12.3 | 3 | AQF5000 | 500 | 469 | 16.3 | 3 | ||
| AQF0600 | 60 | 50 | 6.3 | 1.2 | AQF1600 | 160 | 142 | 12.3 | 3 | AQF6000 | 600 | 569 | 16.3 | 3 | ||
| AQF0630 | 63 | 53 | 6.3 | 1.2 | AQF1700 | 170 | 152 | 12.3 | 3 | AQF7000 | 700 | 669 | 16.3 | 3 | ||
| D | d | L | D1 |
|
D | d | L | D1 |
|
D | d | L | D1 |
| 20 | 12.5 | 3.2 | 19.7 | 63 | 50 | 6.3 | 62.6 | 100 | 79 | 8.1 | 99.5 | ||
| 25 | 17.5 | 3.2 | 24.7 | 65 | 52 | 6.3 | 64.6 | 105 | 84.5 | 6.3 | 104.6 | ||
| 25 | 14 | 4.2 | 24.7 | 70 | 59 | 4.2 | 69.7 | 105 | 89.5 | 6.3 | 104.6 | ||
| 32 | 24.5 | 3.2 | 31.7 | 70 | 54.5 | 6.3 | 69.6 | 110 | 89 | 8.1 | 109.5 | ||
| 32 | 21 | 4.2 | 31.7 | 70 | 57 | 6.3 | 69.6 | 115 | 94 | 8.1 | 114.5 | ||
| 40 | 32.5 | 3.2 | 39.7 | 75 | 59.5 | 6.3 | 74.6 | 120 | 99 | 8.1 | 119.5 | ||
| 40 | 29 | 4.2 | 39.7 | 75 | 62 | 6.3 | 74.6 | 125 | 109.5 | 6.3 | 124.6 | ||
| 45 | 34 | 4.2 | 44.7 | 80 | 69 | 4.2 | 79.7 | 125 | 104 | 8.1 | 124.5 | ||
| 45 | 32 | 6.3 | 44.6 | 80 | 64.5 | 6.3 | 79.6 | 140 | 119 | 8.1 | 139.5 | ||
| 50 | 39 | 4.2 | 49.7 | 85 | 71.5 | 6.3 | 84.6 | 160 | 139 | 8.1 | 159.5 | ||
| 50 | 34.5 | 6.3 | 49.6 | 90 | 74.5 | 6.3 | 89.6 | 200 | 179 | 8.1 | 199.5 |
| Rekesznyílás D H9 |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Sugárirányú távolság | Lekerekített sarok RMAX |
Kamer Z |
O-gyűrűs huzal átmérőjű | |||
| Szabványtípus RPW |
Könnyű terhelés RPW-Q |
Nehéz teher RPW-Z |
0 ~ 20mpa | 20-40mPa | |||||
| 8 ~ 14.9 | 15 ~ 39.9 | - | D-4.9 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 15 ~ 39.9 | 40 ~ 79.9 | - | D-7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 40 ~ 79.9 | 80 ~ 132.9 | 15 ~ 39.9 | D-11.0 | 4.2 | 0.25 | 0.20 | 1.0 | 4 | 3.55 |
| 80 ~ 132.9 | 133 ~ 329.9 | 40 ~ 79.9 | D-155.5 | 6.3 | 0.30 | 0.20 | 1.3 | 5 | 5.30 |
| 133 ~ 329.9 | 330 ~ 669.9 | 80 ~ 132.9 | D-21.0 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 330-669.9 | 670 ~ 999.9 | 133 ~ 329.9 | D-24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 670 ~ 999.9 | - | 330 ~ 669.9 | D-28.0 | 9.5 | 0.5 | 0.30 | 2.5 | 8 | 8.60 |
| > 1000 | D-38 | 13.8 | 0.7 | 0.60 | 3 | 10 | 12.0 | ||
| Megjegyzés: 1. A lyuk átmérőjének ≤ 30 mm esetén ajánlott nyitott horony használatát. | |||||||||
| 2. A 40 mPa nyomásnál a tömítés gyökérterülete H8/F8 illesztési toleranciát használ. | |||||||||
|
|
|||||||||||||
| Megrendelési szám | DH8 | DH9 | L+0,2 |
|
Megrendelési szám | DH8 | DH9 | L+0,2 |
|
Megrendelési szám | DH8 | DH9 | L+0,2 |
| TDA0400 | 40 | 32 | 7.5 | TDA1150 | 115 | 100 | 13 | TDA2800 | 280 | 260 | 17 | ||
| TDA0450 | 45 | 37 | 7.5 | TDA1200 | 120 | 105 | 13 | TDA3000 | 300 | 280 | 17 | ||
| TDA0500 | 50 | 42 | 7.5 | TDA1250 | 125 | 110 | 13 | TDA3200 | 320 | 300 | 17 | ||
| TDA0550 | 55 | 45 | 7.5 | TDA1300 | 130 | 115 | 13 | TDA3500 | 350 | 320 | 21 | ||
| TDA0600 | 60 | 45 | 13 | TDA1400 | 140 | 120 | 13 | TDA3700 | 370 | 345 | 17 | ||
| TDA0630 | 63 | 53 | 8.5 | TDA1450 | 145 | 125 | 13 | TDA3800 | 380 | 350 | 21 | ||
| TDA0630A | 63 | 48 | 13 | TDA1500 | 150 | 130 | 13 | TDA3900 | 390 | 360 | 21 | ||
| TDA0650 | 65 | 50 | 8.5 | TDA1600 | 160 | 140 | 13 | TDA4100 | 410 | 380 | 21 | ||
| TDA0650A | 65 | 50 | 13 | TDA1600A | 160 | 140 | 17 | TDA4300 | 430 | 400 | 21 | ||
| TDA0700 | 70 | 55 | 13 | TDA1700 | 170 | 150 | 17 | TDA4500 | 450 | 420 | 21 | ||
| TDA0750 | 75 | 60 | 13 | TDA1800 | 180 | 160 | 17 | TDA4800 | 480 | 450 | 21 | ||
| TDA0800 | 80 | 65 | 13 | TDA1900 | 190 | 170 | 17 | TDA5000 | 500 | 475 | 17 | ||
| TDA0850 | 85 | 70 | 13 | TDA2000 | 200 | 180 | 17 | TDA5100 | 510 | 480 | 21 | ||
| TDA0900 | 90 | 75 | 13 | TDA2100 | 210 | 190 | 17 | TDA5900 | 590 | 560 | 21 | ||
| TDA0950 | 95 | 80 | 13 | TDA2200 | 220 | 200 | 17 | TDA6000 | 600 | 570 | 21 | ||
| TDA1000 | 100 | 85 | 13 | TDA2250 | 225 | 205 | 17 | TDA6700 | 670 | 640 | 21 | ||
| TDA1100 | 110 | 95 | 13 | TDA2500 | 250 | 230 | 17 |
|
|
|
|
||
| Megjegyzés: Ha a szükséges előírások nem szerepelnek a táblázatban, kérjük, vegye fel velünk a kapcsolatot. | |||||||||||||
| Telepítési méretek |
|
|
|
|
|
|
|
|
|
|
|
Chamfer hossza | |||||
| Henger átmérője | Groove alsó átmérő | Rés szélessége L+0,2 | Pecsétmagasság H |
|
|
Henger átmérője | Chamfer hossza e≥ | ||||||||||
| 40-120 | D-10 | 16 | 15 |
|
|
40-124 | 7 | ||||||||||
| 121-300 | D-12 | 16 | 15 |
|
|
125-299 | 10 | ||||||||||
| 301-380 | D-14 | 16 | 15 |
|
|
300-630 | 15 | ||||||||||
| > 380 | D-16 | 16 | 15 |
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||||
| Megrendelési szám | DH8 | DH9 | L+0.2 |
|
Megrendelési szám | DH8 | DH9 | L+0.2 |
|
Megrendelési szám | DH8 | DH9 | L+0.2 | ||||
| TDMA0400 | 40 | 30 | 16 | TDMA1150 | 115 | 105 | 16 | TDMA2500 | 250 | 238 | 16 | ||||||
| TDMA0450 | 45 | 35 | 16 | TDMA1200 | 120 | 110 | 16 | TDMA2800 | 280 | 268 | 16 | ||||||
| TDMA0500 | 50 | 40 | 16 | TDMA1250 | 125 | 113 | 16 | TDMA3000 | 300 | 288 | 16 | ||||||
| TDMA0550 | 55 | 45 | 16 | TDMA1300 | 130 | 118 | 16 | TDMA3200 | 320 | 306 | 16 | ||||||
| TDMA0560 | 56 | 46 | 16 | TDMA1350 | 135 | 123 | 16 | TDMA3500 | 350 | 336 | 16 | ||||||
| TDMA0600 | 60 | 50 | 16 | TDMA1400 | 140 | 128 | 16 | TDMA3800 | 380 | 366 | 16 | ||||||
| TDMA0630 | 63 | 53 | 16 | TDMA1500 | 150 | 138 | 16 | TDMA4000 | 400 | 384 | 16 | ||||||
| TDMA0650 | 65 | 55 | 16 | TDMA1600 | 160 | 148 | 16 | TDMA4200 | 420 | 404 | 16 | ||||||
| TDMA0700 | 70 | 60 | 16 | TDMA1700 | 170 | 158 | 16 | TDMA4500 | 450 | 434 | 16 | ||||||
| TDMA0750 | 75 | 65 | 16 | TDMA1800 | 180 | 168 | 16 | TDMA4800 | 480 | 464 | 16 | ||||||
| TDMA0800 | 80 | 70 | 16 | TDMA1900 | 190 | 178 | 16 | TDMA5000 | 500 | 484 | 16 | ||||||
| TDMA0850 | 85 | 75 | 16 | TDMA2000 | 200 | 188 | 16 | TDMA5600 | 560 | 544 | 16 | ||||||
| TDMA0900 | 90 | 80 | 16 | TDMA2100 | 210 | 198 | 16 | TDMA6000 | 600 | 584 | 16 | ||||||
| TDMA1000 | 100 | 90 | 16 | TDMA2200 | 220 | 208 | 16 | TDMA6300 | 630 | 614 | 16 | ||||||
| TDMA1100 | 110 | 100 | 16 | TDMA2250 | 225 | 213 | 16 |
|
|
|
|
||||||
| Megjegyzés: A szükséges előírások nem szerepelnek ebben a táblázatban, hanem előállíthatók. Kérjük, vegye fel velünk a kapcsolatot. | |||||||||||||||||

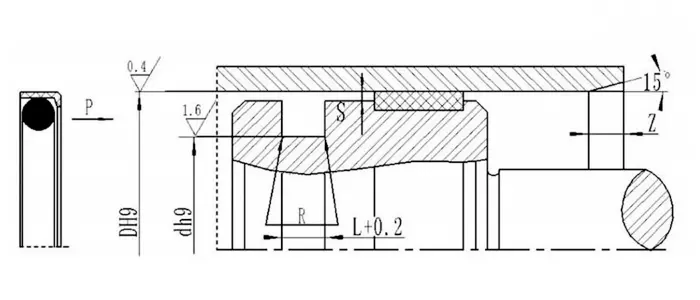

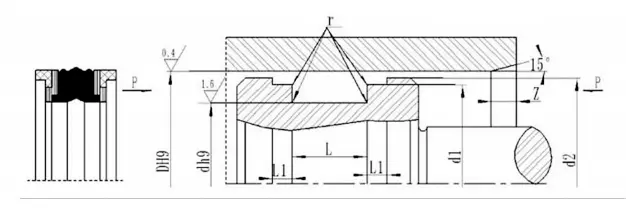

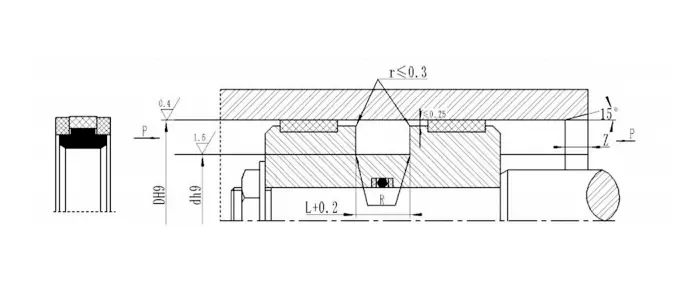

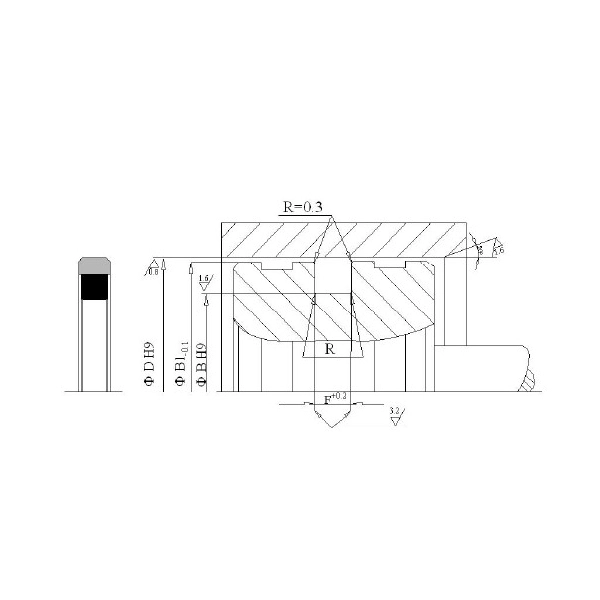

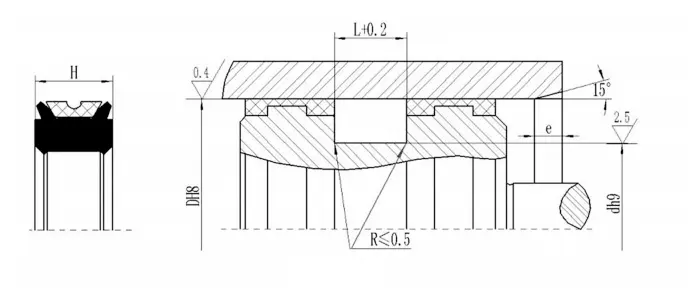

| Telepítési méretek |
|
|
|
|
|
|
Chamfer hossza | |||||||
|
|
|
|
|
Henger átmérője | Chamfer hossza e≥ | |||||||||
|
|
|
|
|
|
<99 | 7 | ||||||||
| Henger átmérője DH8 | Horony alsó átmérője DH9 | Rés szélessége L+0.2 | Pecsétmagasság H |
|
100-199 | 10 | ||||||||
| <96 | D-16.8 | 8 | 7.5 |
|
||||||||||
| 96-190 | D-20 | 10 | 9.5 |
|
200-309 | 12 | ||||||||
| 191-380 | D-28 | 13 | 12.5 |
|
310-559 | 15 | ||||||||
| > 380 | D-36 | 20 | 19.5 |
|
> 599 | 18 | ||||||||
|
|
|
|
|
|
|
|
||||||||
| Megrendelési szám | D H8 | D H9 | L+0.2 |
|
Megrendelési szám | D H8 | D H9 | L+0.2 |
|
Megrendelési szám | D H8 | D H9 | L+0.2 | |
| GGDA0400 | 40 | 23.2 | 8 | GGDA1050 | 105 | 85 | 10 | GGDA2500 | 250 | 222 | 13 | |||
| GGDA0450 | 45 | 28.2 | 8 | GGDA1100 | 110 | 90 | 10 | GGDA2800 | 280 | 252 | 13 | |||
| GGDA0500 | 50 | 33.2 | 8 | GGDA1150 | 115 | 95 | 10 | GGDA3000 | 300 | 272 | 13 | |||
| GGDA0550 | 55 | 38.2 | 8 | GGDA1200 | 120 | 100 | 10 | GGDA3200 | 320 | 292 | 13 | |||
| GGDA0560 | 56 | 39.2 | 8 | GGDA1250 | 125 | 105 | 10 | GGDA3500 | 350 | 322 | 13 | |||
| GGDA0600 | 60 | 43.2 | 8 | GGDA1300 | 130 | 110 | 10 | GGDA3800 | 380 | 352 | 13 | |||
| GGDA0630 | 63 | 46.2 | 8 | GGDA1350 | 135 | 115 | 10 | GGDA4000 | 400 | 364 | 20 | |||
| GGDA0650 | 65 | 48.2 | 8 | GGDA1400 | 140 | 120 | 10 | GGDA4200 | 420 | 384 | 20 | |||
| GGDA0700 | 70 | 53.2 | 8 | GGDA1500 | 150 | 130 | 10 | GGDA4500 | 450 | 414 | 20 | |||
| GGDA0750 | 75 | 58.2 | 8 | GGDA1600 | 160 | 140 | 10 | GGDA4800 | 480 | 444 | 20 | |||
| GGDA0800 | 80 | 63.2 | 8 | GGDA1700 | 170 | 150 | 10 | GGDA5000 | 500 | 464 | 20 | |||
| GGDA0850 | 85 | 68.2 | 8 | GGDA1800 | 180 | 160 | 10 | GGDA5600 | 560 | 524 | 20 | |||
| GGDA0900 | 90 | 73.2 | 8 | GGDA1900 | 190 | 170 | 10 | GGDA6000 | 600 | 564 | 20 | |||
| GGDA0950 | 95 | 78.2 | 8 | GGDA2000 | 200 | 172 | 13 | GGDA6300 | 630 | 594 | 20 | |||
| GGDA1000 | 100 | 80 | 10 | GGDA2200 | 220 | 192 | 13 |
|
|
|
|
|||
| Megjegyzés: A szükséges előírások nem szerepelnek ebben a táblázatban, hanem előállíthatók. Kérjük, vegye fel velünk a kapcsolatot. A rendelkezésre álló maximális termék 1600 mm. | ||||||||||||||
| Extrudálási rés |
|
|
|
|
|
|
|
|
|
|
|
||
| Nyomó MPA | Extrudálási rés smax |
|
|
|
|||||||||
| Henger átmérője D≤60 mm | Henger átmérője d> 60 mm |
|
|
|
|||||||||
| ≤5 | 0.4 | 0.5 |
|
|
|
||||||||
| ≤10 | 0.3 | 0.5 |
|
|
|
||||||||
| ≤20 | 0.2 | 0.3 |
|
|
|
||||||||
| ≤30 | 0.15 | 0.2 |
|
|
|
||||||||
| ≤40 | 0.1 | 0.15 |
|
|
|
||||||||
| Méretezési térkép | |||||||||||||
| Termékszám | D | d | H | L | D1 |
|
Termékszám | D | d | H | L | D1 | |
| RCUP30*15*9.5 | 30 | 15 | 9.5 | 10.5 | 18 | RCUP40*32*5.5 | 40 | 32 | 5.5 | 6.5 | 35 | ||
| Rcup30*15*10 | 30 | 15 | 10 | 11 | 19 | Rcup40*32*8 | 40 | 32 | 8 | 9 | 35 | ||
| Rcup30*20*8 | 30 | 20 | 8 | 9 | 24 | Rcup40*33*8 | 40 | 33 | 8 | 9 | 36 | ||
| RCUP30*22*6.5 | 30 | 22 | 6.5 | 7 | 25 | Rcup45*30*10 | 45 | 30 | 10 | 11 | 35 | ||
| Rcup35*20*10 | 35 | 20 | 10 | 11 | 25 | Rcup50*30*12 | 50 | 30 | 12 | 13 | 35 | ||
| Rcup35*25*8 | 35 | 25 | 8 | 9 | 29 | Rcup50*32*10 | 50 | 32 | 10 | 11 | 35 | ||
| Rcup35*27*10 | 35 | 27 | 10 | 11 | 30 | RCUP50*35*8.5 | 50 | 35 | 8.5 | 9.5 | 40 | ||
| Rcup40*25*10 | 40 | 25 | 10 | 11 | 30 | Rcup50*35*10 | 50 | 35 | 10 | 11 | 40 | ||
| RCUP40*30*6.5 | 40 | 30 | 6.5 | 7.5 | 34 | Rcup50*40*5 | 50 | 40 | 5 | 5.5 | 44 | ||
| Rcup40*30*10 | 40 | 30 | 10 | 11 | 34 | Rcup50*40*8 | 50 | 40 | 8 | 9 | 43 | ||
| Termékszám | D | d | H | L1 | L2 | T |
|
Termékszám | D | d | H | L1 | L2 | T |
| Yxd11*5*8 | 11 | 5 | 8 | 9 | 10.5 | 1.5 | Yxd55*47*10 | 55 | 47 | 10 | 12 | 13.5 | 1.5 | |
| Yxd12*6*8 | 12 | 6 | 8 | 9 | 10.5 | 1.5 | Yxd56 * 48 * 10 | 56 | 48 | 10 | 12 | 13.5 | 1.5 | |
| Yxd14*8*8 | 14 | 8 | 8 | 9 | 10.5 | 1.5 | Yxd60 * 48 * 14 | 60 | 48 | 14 | 16 | 18 | 2 | |
| Yxd16*10*8 | 16 | 10 | 8 | 9 | 10.5 | 1.5 | Yxd63*51*14 | 63 | 51 | 14 | 16 | 18 | 2 | |
| Yxd18*12*8 | 18 | 12 | 8 | 9 | 10.5 | 1.5 | Yxd65 * 53 * 14 | 65 | 53 | 14 | 16 | 18 | 2 | |
| Yxd20*14*8 | 20 | 14 | 8 | 9 | 10.5 | 1.5 | Yxd70*58*14 | 70 | 58 | 14 | 16 | 18 | 2 | |
| Yxd22*16*8 | 22 | 16 | 8 | 9 | 10.5 | 1.5 | Yxd75*63*14 | 75 | 63 | 14 | 16 | 18 | 2 | |
| Yxd24*18*8 | 24 | 18 | 8 | 9 | 10.5 | 1.5 | Yxd78*66*14 | 78 | 66 | 14 | 16 | 18 | 2 | |
| Yxd25*19*8 | 25 | 19 | 8 | 9 | 10.5 | 1.5 | Yxd80 * 68 * 14 | 80 | 68 | 14 | 16 | 18 | 2 | |
| Yxd28*22*8 | 28 | 22 | 8 | 9 | 10.5 | 1.5 | Yxd85 * 73 * 14 | 85 | 73 | 14 | 16 | 18 | 2 | |
| Yxd30*22*10 | 30 | 22 | 10 | 12 | 13.5 | 1.5 | Yxd90*78*14 | 90 | 78 | 14 | 16 | 18 | 2 | |
| Yxd32*24*10 | 32 | 24 | 10 | 12 | 13.5 | 1.5 | Yxd95*83*14 | 95 | 83 | 14 | 16 | 18 | 2 | |
| Yxd35*27*10 | 35 | 27 | 10 | 12 | 13.5 | 1.5 | Yxd100*88*14 | 100 | 88 | 14 | 16 | 18 | 2 |
Cím
No.1 Ruichen Road, Dongliuting Industrial Park, Chengyang kerület, Qingdao City, Shandong tartomány, Kína
Tel
