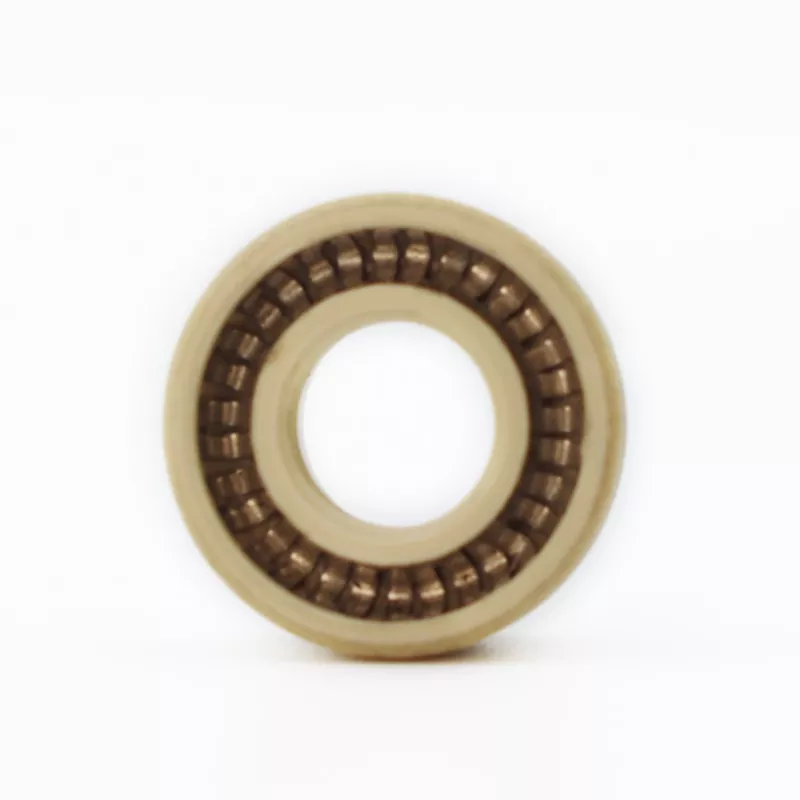

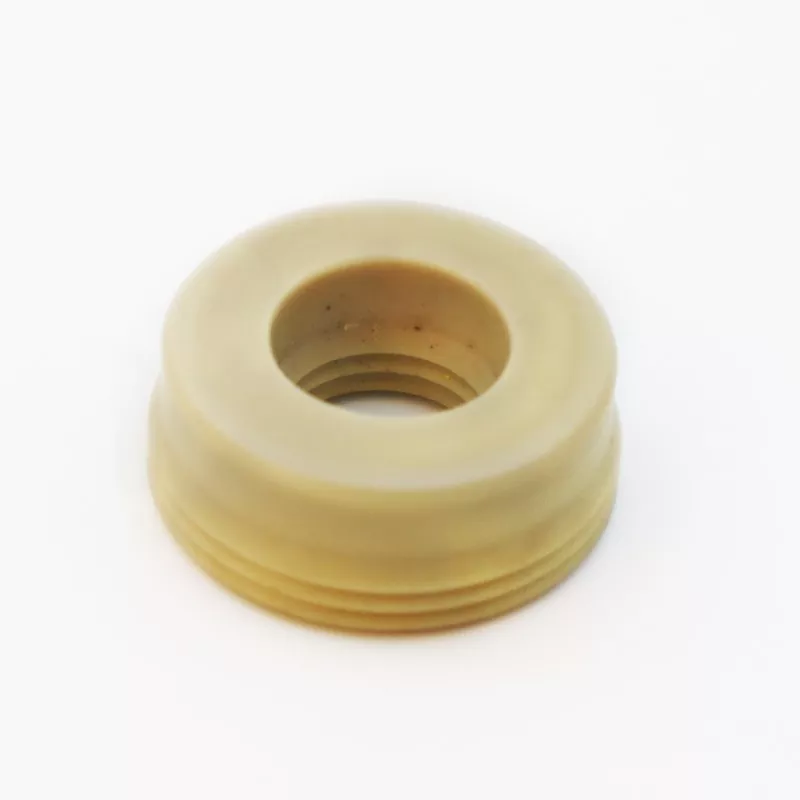

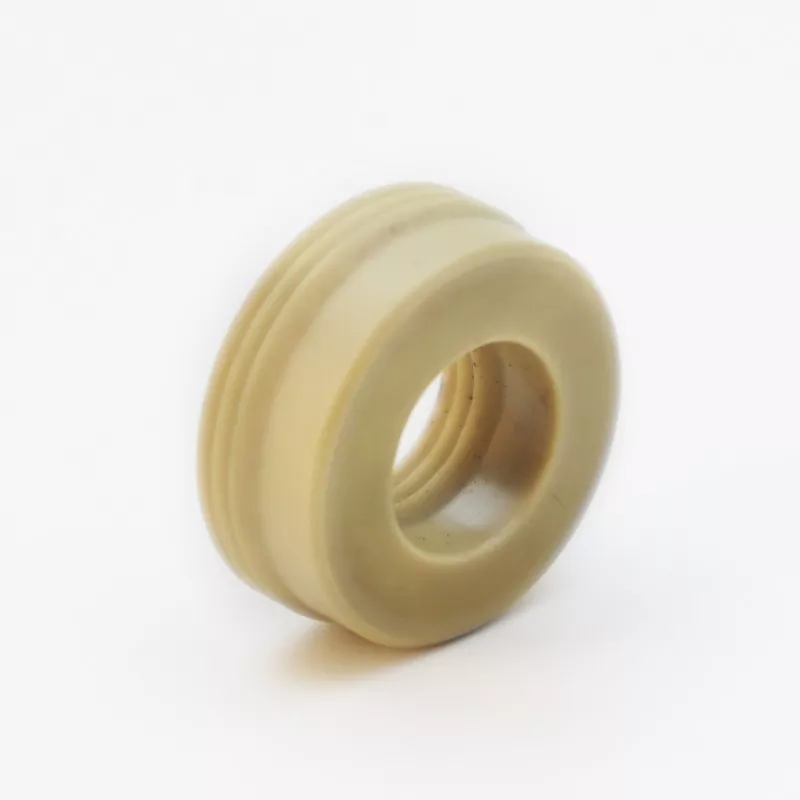

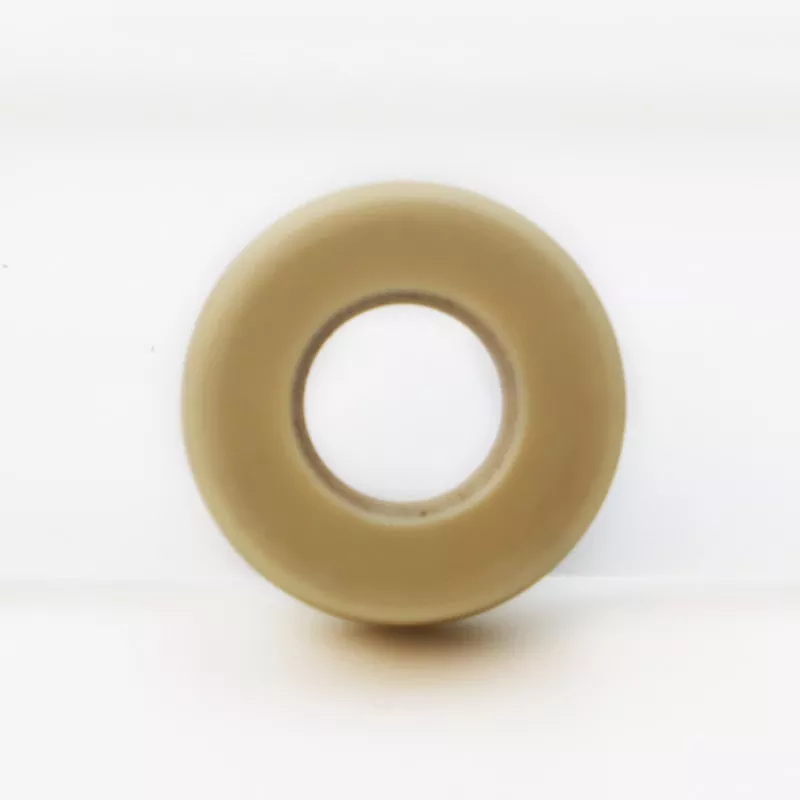

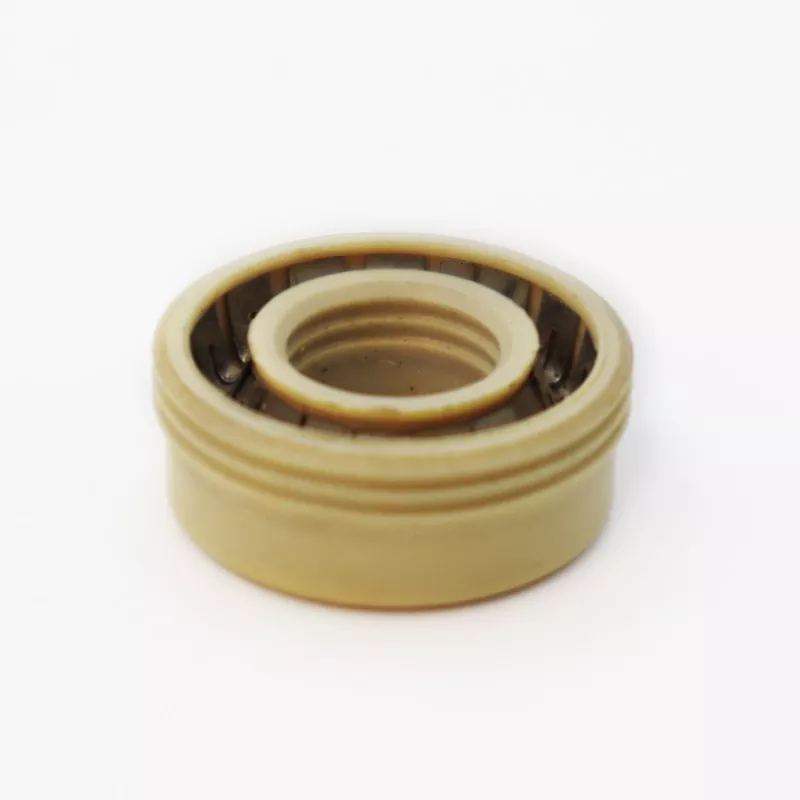

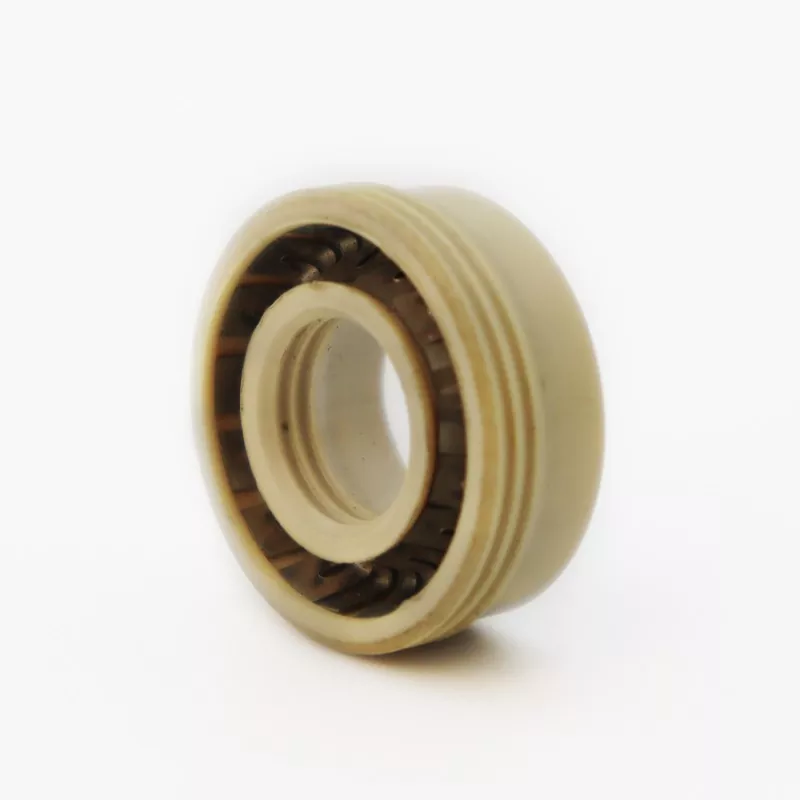

A Ruichen FS-C Multi-Lip rugós tömítés egyedi fogazott ajakkialakítással rendelkezik, amely jelentősen javítja a tömítési teljesítményt. Az FS-C modell ideális választás a szigorú szivárgásellenőrzést igénylő alkalmazásokhoz.
Stabil, megbízható tömítést biztosít – kiegyensúlyozva az alacsony súrlódást a hosszú élettartam mellett – akár 40 MPa üzemi nyomáson is (az ezt a határt meghaladó nyomások meghatározott széles hornyú konfigurációt igényelnek).
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Sebesség (m/s) |
Hőmérséklet °C |
Média |
|
|
<40: Használjon L horonyszélességet >40 MPa: Használjon L1 horonyszélességet |
<10 |
BO/DO -35~+250 |
Más -200~+250 |
Minden folyadék, vegyszer és gáz |
Ennek a modellnek a többajkos szerkezete többszörös tömítési akadályokat hoz létre, amelyek alacsony nyomáson is kiváló gáz- és folyadéktömörséget biztosítanak. Kifejezetten vákuumkörnyezetekhez vagy rendkívül alacsony nyomáskülönbséggel rendelkező alkalmazásokhoz tervezték, ugyanakkor 40 MPa-ig terjedő üzemi nyomást is alkalmaznak (feltéve, hogy szélesített hornyot használnak).
A Ruichen FS-C rugós tömítések kivételes teljesítményt nyújtanak a vákuumberendezésekben, az analitikai műszerekben, a precíziós mérőeszközökben és a magas specifikációjú szelepekben. Alacsony súrlódási jellemzőik és sima mozgásuk miatt különösen alkalmasak a precíziós mozgásvezérlési alkalmazásokhoz. Az egyedi tervezésű Ruichen FS-C tömítések hosszú távú tömítési megbízhatóságot biztosítanak tudományos kutatóberendezések, orvosi műszerek és nagy pontosságú ipari vezérlőrendszerek számára.
A megadott tartományon belül minden méret elérhető.
Megjegyzés: Ha a szükséges specifikációk nem szerepelnek ebben a táblázatban, kérjük, lépjen kapcsolatba velünk; 1600 mm méretű termékek szállíthatók.
|

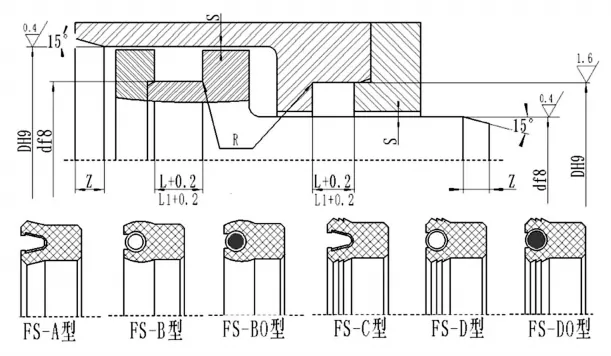

d |
D |
L+0,2 |
L1+0,2 (Alkalmazható 40 MPa feletti nyomásra) |
Radiális hézag Smax |
Letörés hossza Zmin |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22-50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48-150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150-400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
Telepítési megjegyzés: Nagynyomású alkalmazásoknál (>40 MPa) a megadott szélességű (L1) hornyot kell használni, és a beépítési tűréseket szigorúan ellenőrizni kell.
