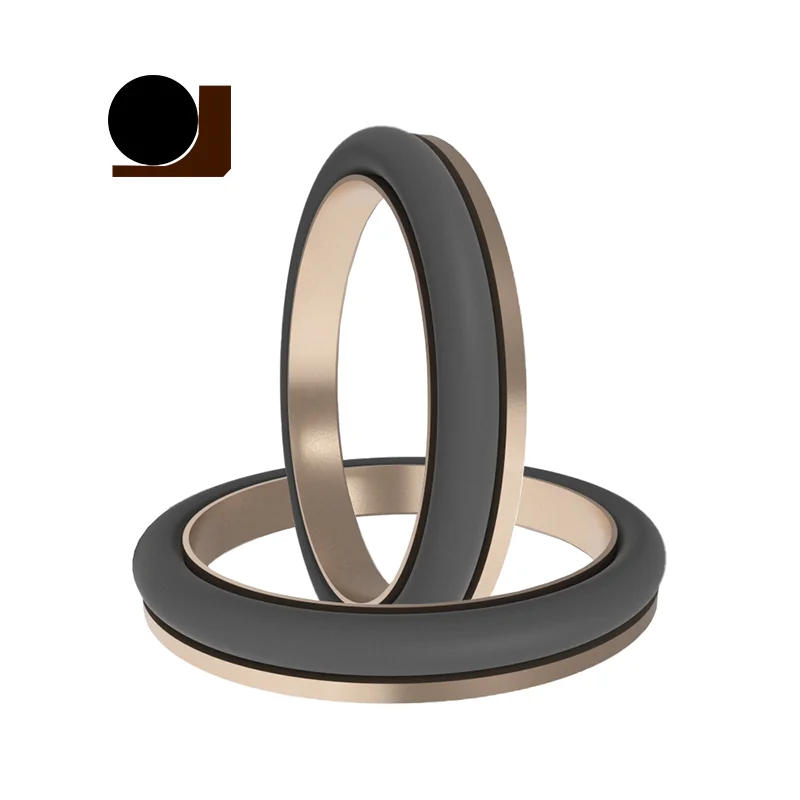

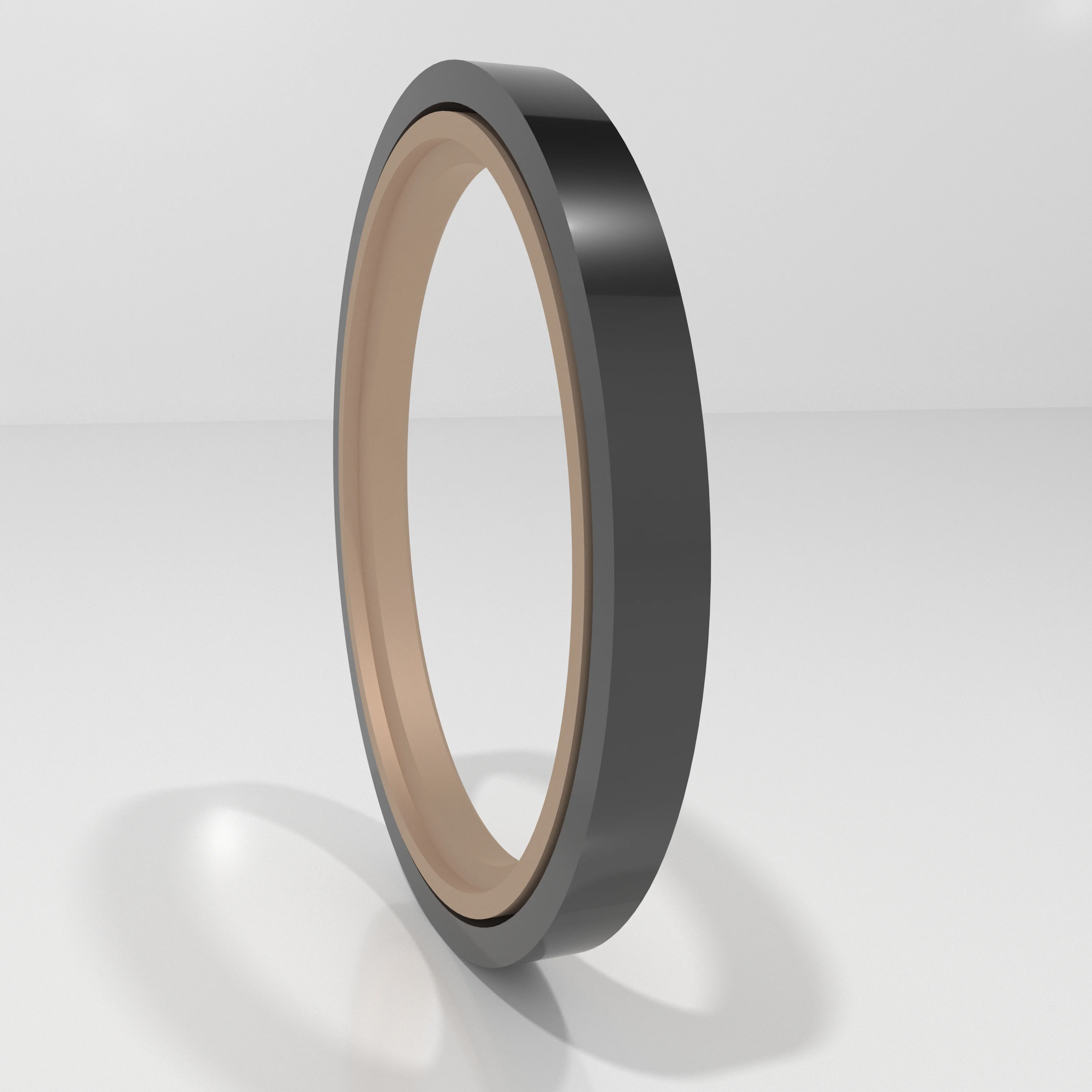

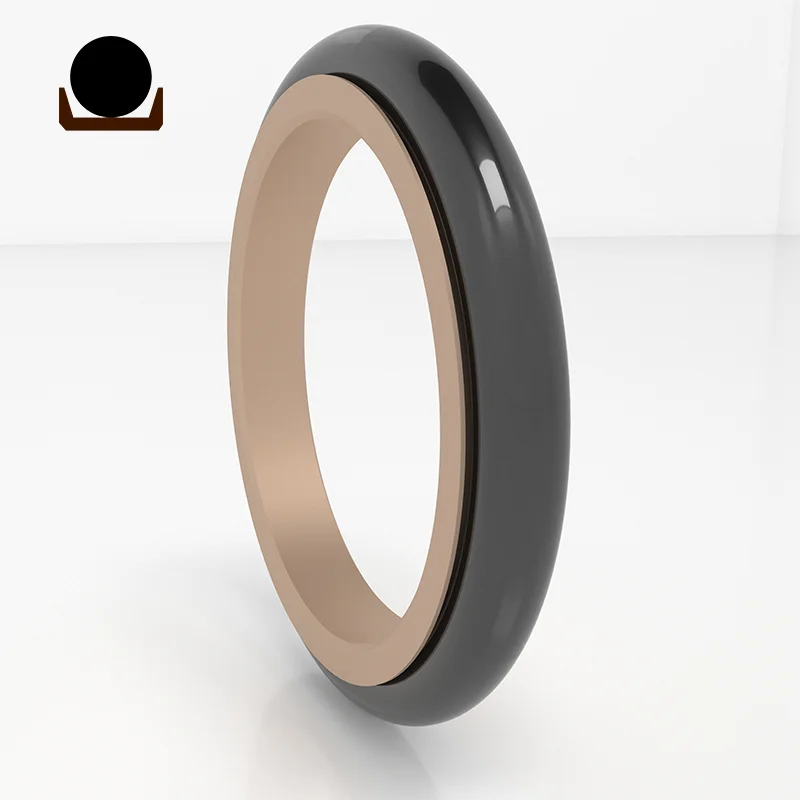

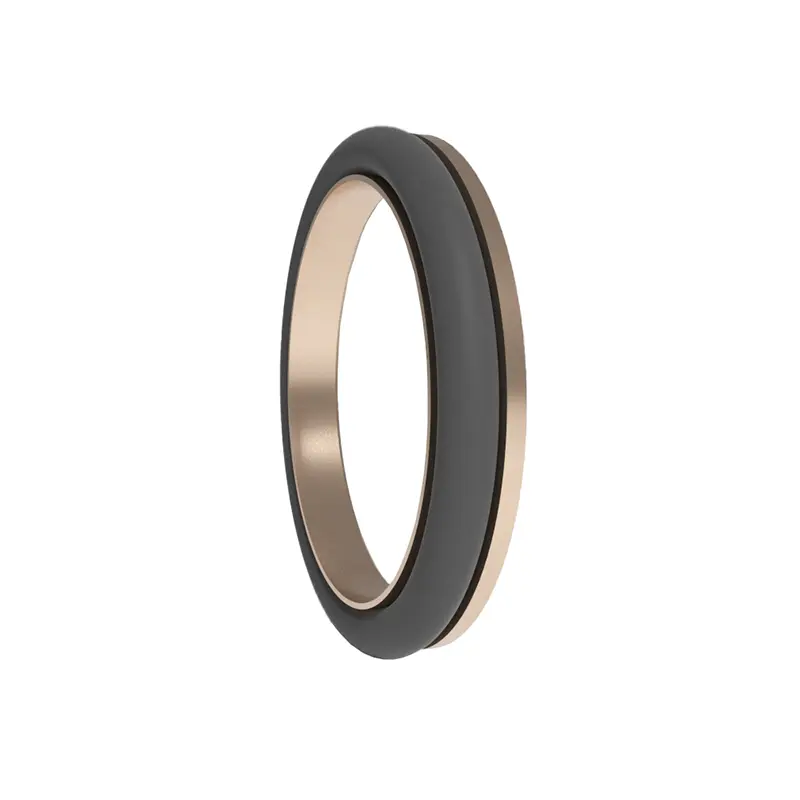

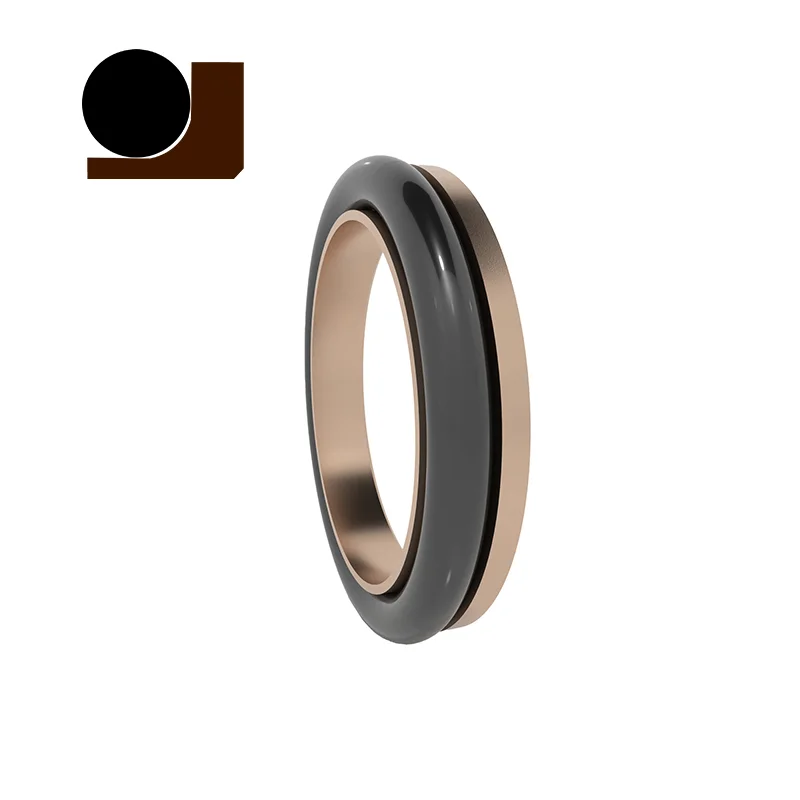

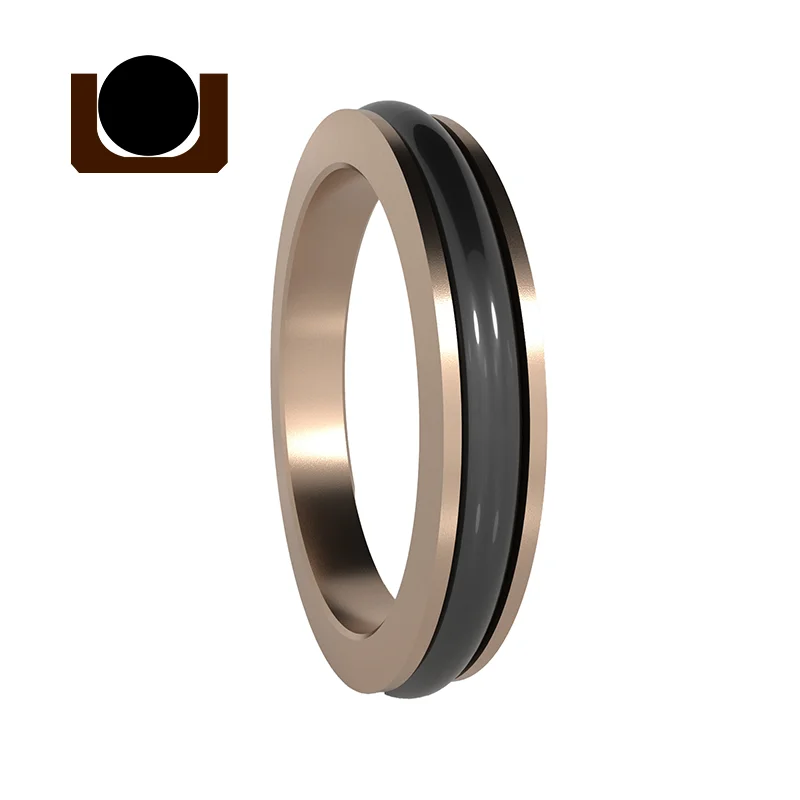

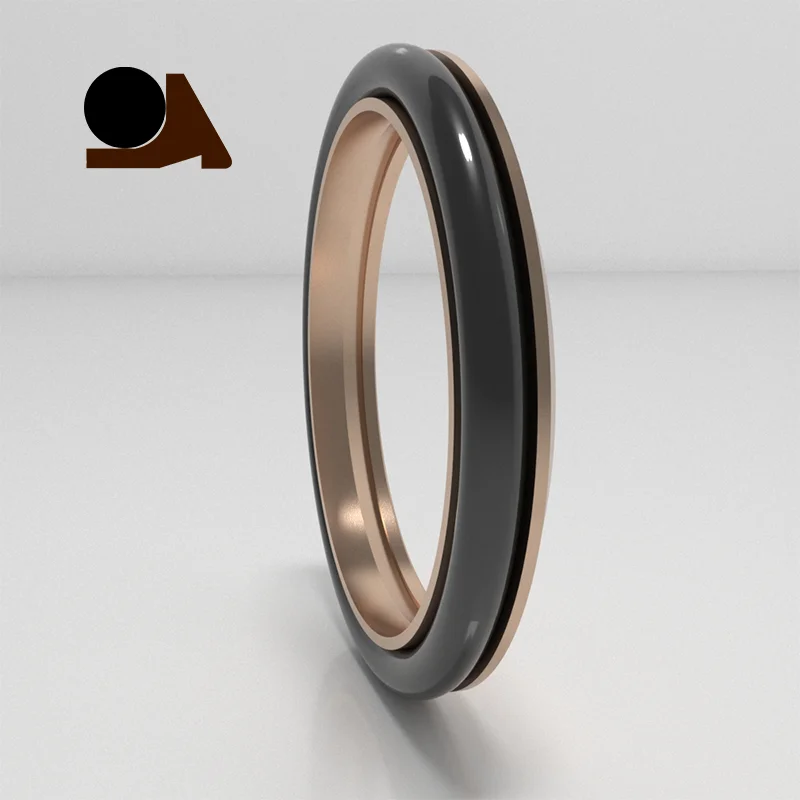

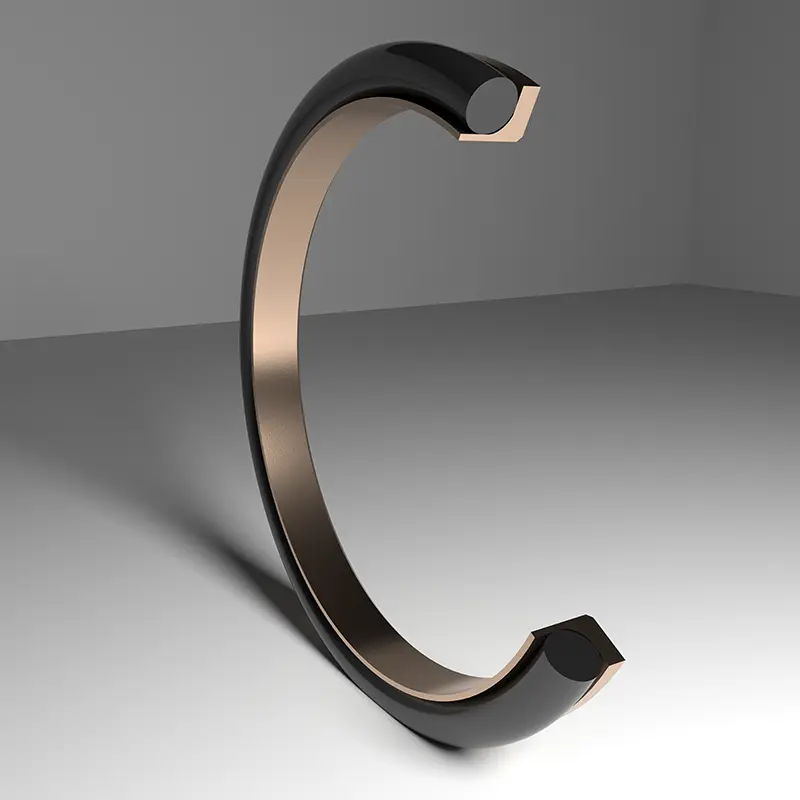

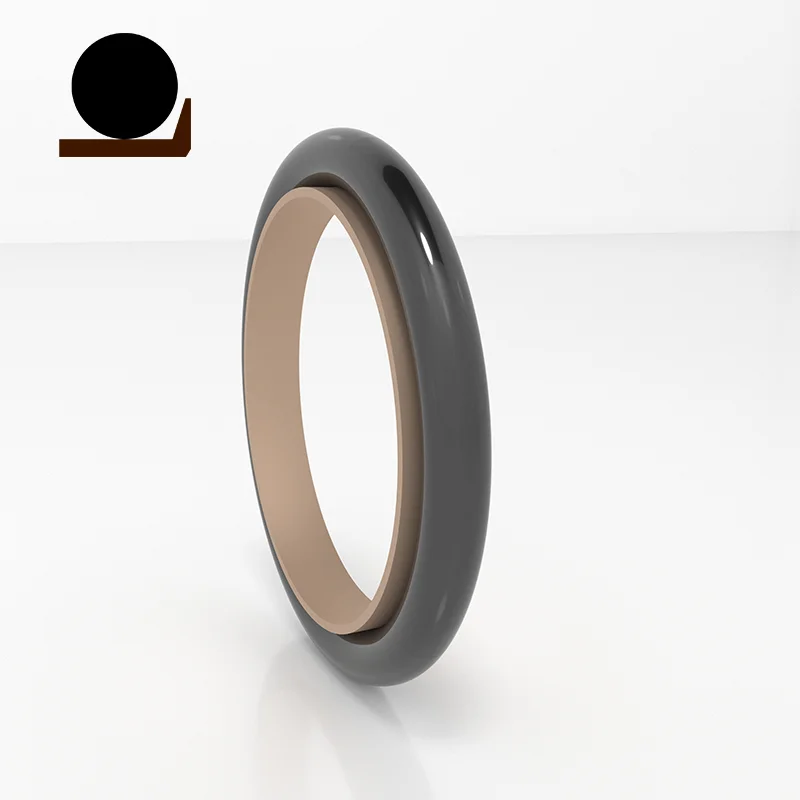

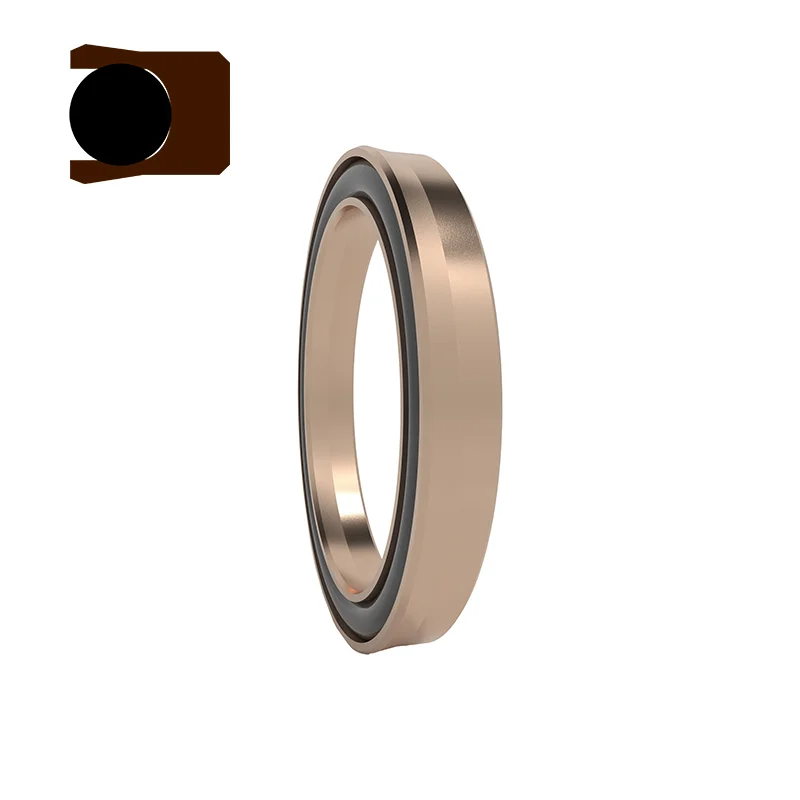

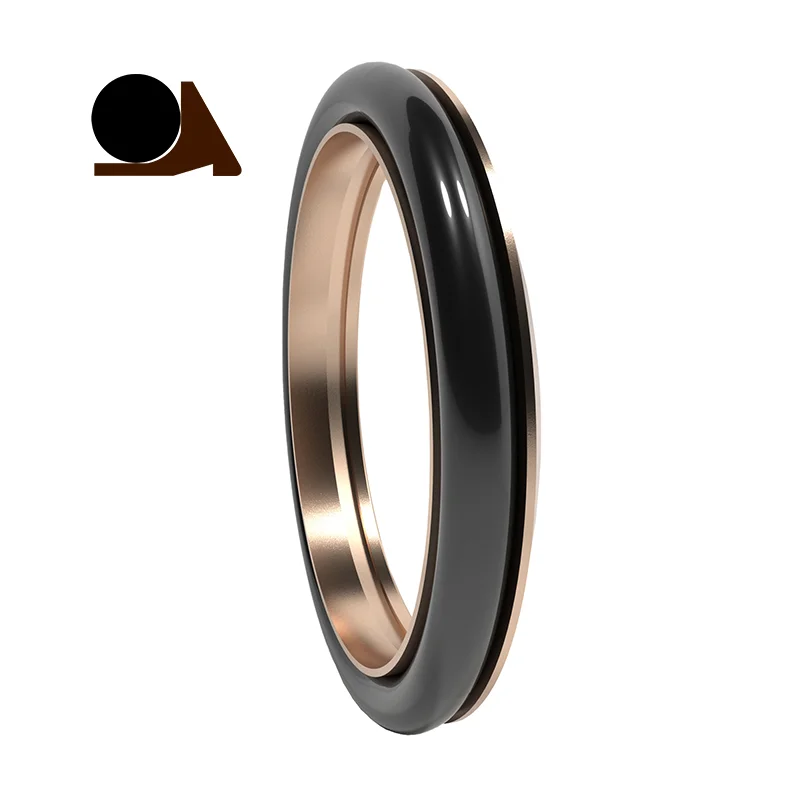

A Ruichen által biztosított nagynyomású dugattyúrúd-tömítések PTFE tömítőgyűrűkből és O alakú gumi gyűrűkből állnak, amelyeket kifejezetten a hidraulikus viszonzó mozgás egyirányú tömítéséhez használnak. Ezeket az RC01-RC14 sorozatra osztják a megfelelő O-gyűrűk szerint. Munka közben az O-gyűrű sugárirányú erőt biztosít a tömítőgyűrű kopásának kompenzálására, és a tömítőgyűrű vékony ajak kialakítása jól illeszkedik. A ketten együtt dolgoznak, hogy jó tömítési hatást teremtsenek.
A nagynyomású dugattyúrúd-tömítéseket széles körben használják az ipari hidraulikus rendszerekben, kotrógépekben és rakodókban a saját műszaki gépekben, a gépjárműgyártásban és a karbantartásban lévő hidraulikus alkatrészekben, kotrógépekben és rakodókban, valamint a repülőgép-építkezés hidraulikus alkatrészeiben, valamint a hidraulikus alkatrészekben és a szélvédőkben a hajógyártásban. Hatékonyan biztosíthatják a hidraulikus rendszerek stabil működését és elkerülhetik a szivárgást.
Termékjellemzők és alkalmazások:
Jellemzők:
1. A nagynyomású dugattyúrúd tömítései mind hidraulikus, mind pneumatikus alkalmazásokhoz felhasználhatók.
2.
3. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó.
4.
5. Kis szerkezeti tér és könnyű telepítés és karbantartás.
Alkalmazható munkakörülmények:
A nagynyomású dugattyúrúd -tömítések alkalmazandó munkakörülményei (a határértékek nem jelenhetnek meg egyszerre)
| Profil | Modell | Nyomás (MPA) | Hőmérséklet (℃) | Sebesség (m/s) | Média |
 |
RC01/RC02 | ≤70 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Hidraulikus olaj, égésgátló folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Hidraulikus olaj, égésgátló folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC05 | ≤200 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC10 | ≤260 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC11 | ≤60 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC11-B | ≤60 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC12 | ≤60 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC13 | ≤20 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC14 | ≤20 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) |
Anyagválasztás:
1. A megfelelő O-gyűrűs anyagok kiválaszthatók: R01 nitril gumi (NBR), RO2 fluorubber (FKM) stb.
2. Gyűrűs anyagok lezárása: PTFE1, PTFE2, PTFE3, PTFE4, PU, stb.
Rendelési példa: (Csak néhány modell jelenik meg, kérjük, vegye fel velünk a kapcsolatot a konkrét rendelési modellekkel)
RC01-80x89.6x7.8-PTFE3-R01 rendelési modell
Modell-rod átmérő x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01 O-Ring Anyagkód
RC03 –80x89x10-PTFE3-R01 rendelési modell
Model-rod átmérő x groove átmérő x groove szélesség ptfe3-módosított PTFE anyagkód R01-O-gyűrű anyagkód
RC06-80x89.9x9.2-PTFE3-R01 rendelési modell
Modell-rod átmérő x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01 O-Ring Anyagkód
RC08-80x90.2x11.2-PTFE3-R01 MODEL-ROD ÁTALAPOTÁS X GROOZÁTOK X GROOVE szélesség-anyag kódja rendelési modellje
Műszaki adatok:
(Csak néhány modell jelenik meg, kérjük, vegye fel velünk a kapcsolatot az adott rendelési modellekkel)

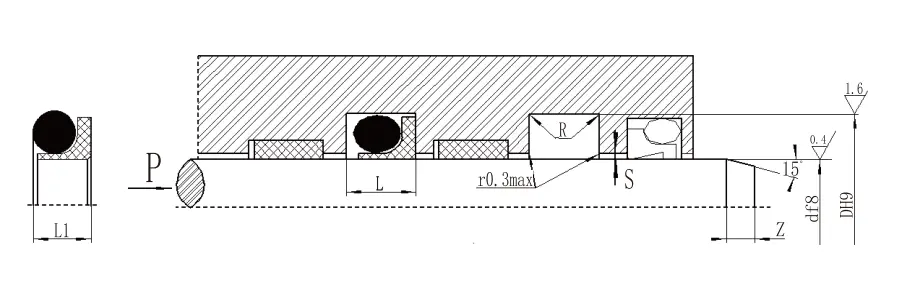

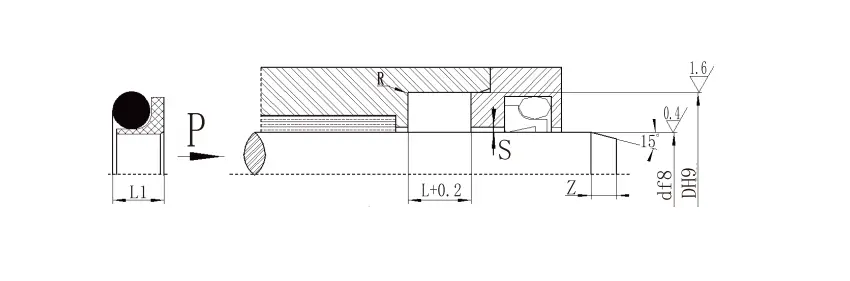

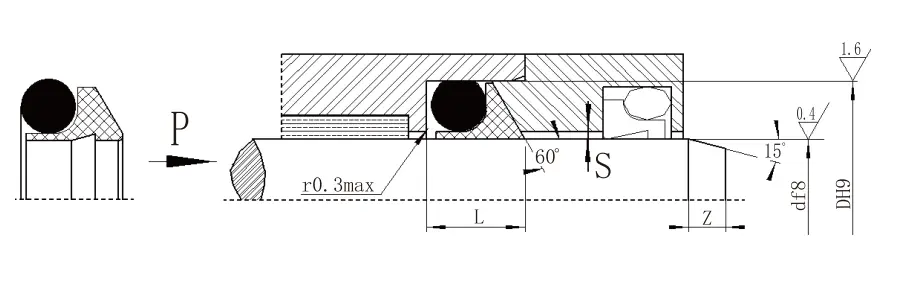

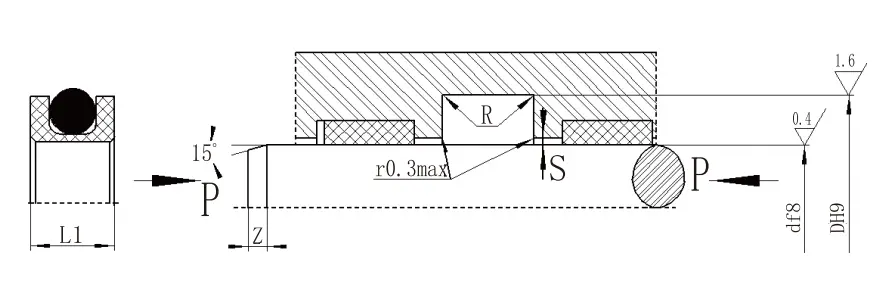

| 4.1 RC01 specifikációk (bármilyen méretű termék a specifikációs táblázatban előállítható) | ||||||||||
| DF8 Szabványtípus RC01 |
DF8 Könnyű terhelés RC01-Q |
DF8 Nehéz teher RC01-Z |
D H9 | L+0.2 | L1 | RMAX | Smaximumimumimum | Zminiszterelnökiszterelnökiszterelnökiszterelnök | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Megjegyzés: 1. ≤30 mm -re ajánlott nyitott horony használatát. | ||||||||||
| 2. Az integrál (zárt) groove pecsétek telepítéséért kérjük, olvassa el cégünk telepítési útmutatóját. 3. A 40 mPa nyomásnál a tömítés gyökérterülete H8/F8 illesztési toleranciát használ. | ||||||||||
| 4.1 RC03 specifikációs paraméter táblázat (bármilyen méretű termék előállítható) | |||||||
| D f8 | D H9 | L+0.2 | Sósax | Zminiszterelnökiszterelnökiszterelnökiszterelnök | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4,7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| Megjegyzés: 1. A 60mPa nyomásnál> a tömítés gyökér területe H8/F8 illesztési toleranciát használ, és az ultra-nagy nyomás-tömítés SMAX <0,05. | |||||||
| 2. Kérjük, olvassa el cégünket, ha zárt horonyszerkezetet kell használni. | |||||||
| 4.1 RC06 specifikációk (bármilyen méretű termék a specifikációs táblázatban előállítható) | ||||||||||
| D f8 Szabványtípus RC06 |
D f8 Könnyű terhelés RC06-Q |
D f8 Nehéz teher RC06-Z |
D H9 | L+0.2 | L1 | RMAX | Smaximumimumimum | Zminiszterelnökiszterelnökiszterelnökiszterelnök | d0 | |
| <20mpa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | d+3,6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | ≥1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| ≥1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| Megjegyzés: 1. A tengely átmérőjének ≤70 mm esetén a nyitott horony használatát javasoljuk. Az integrál (zárt) groove tömítések telepítéséről lásd a telepítési útmutatót. | ||||||||||
| 2. A 40 mPa nyomásnál a tömítés gyökérterülete H8/F8 illesztési toleranciát használ. | ||||||||||
| 4.1 RC08 specifikációk (bármilyen méretű termék a specifikációs táblázatban előállítható) | ||||||||||
| Standard Type DF8 RC08 | Könnyű terhelés DF8 RC08-Q | Nehéz terhelés DF8 RC08-Z | Horony átmérőjű D H9 | Horony szélessége L+0,2 |
Pecsétmagasság l1 | Lekerekített sarkok rmaximum | Sugárirányú távolság smaximumimumimum | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnök |
O-gyűrűs huzal átmérője D0 | |
| <20mpa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | d+3,6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | ≥1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Megjegyzés: 1. | ||||||||||
| 2. Nyomás> 60mPa, gyökér H8/f8 illesztési tolerancia, ultra-nagy nyomás tömítés SMAX <0,05. | ||||||||||
