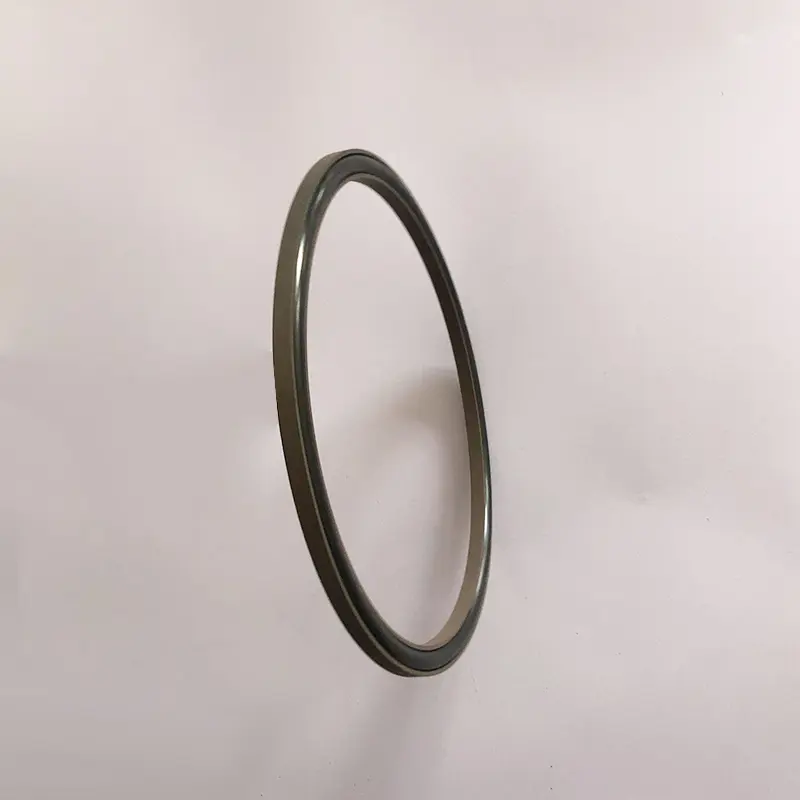

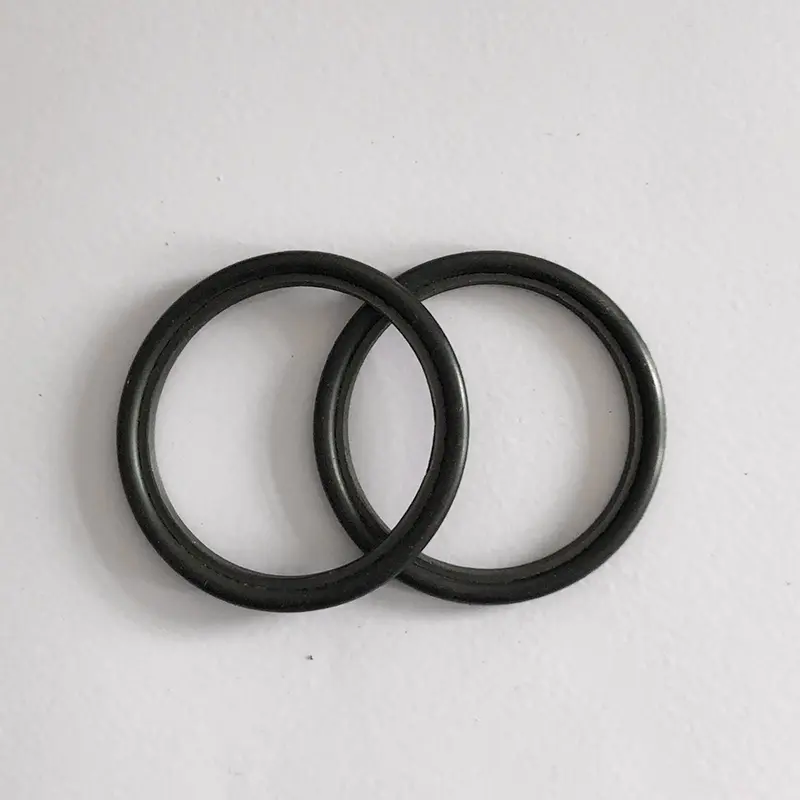

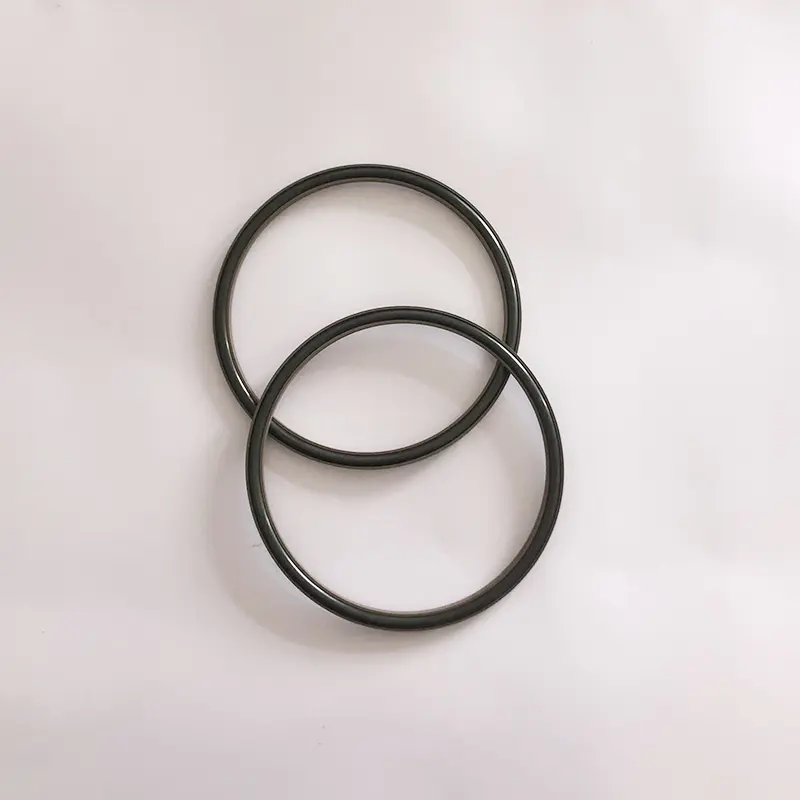

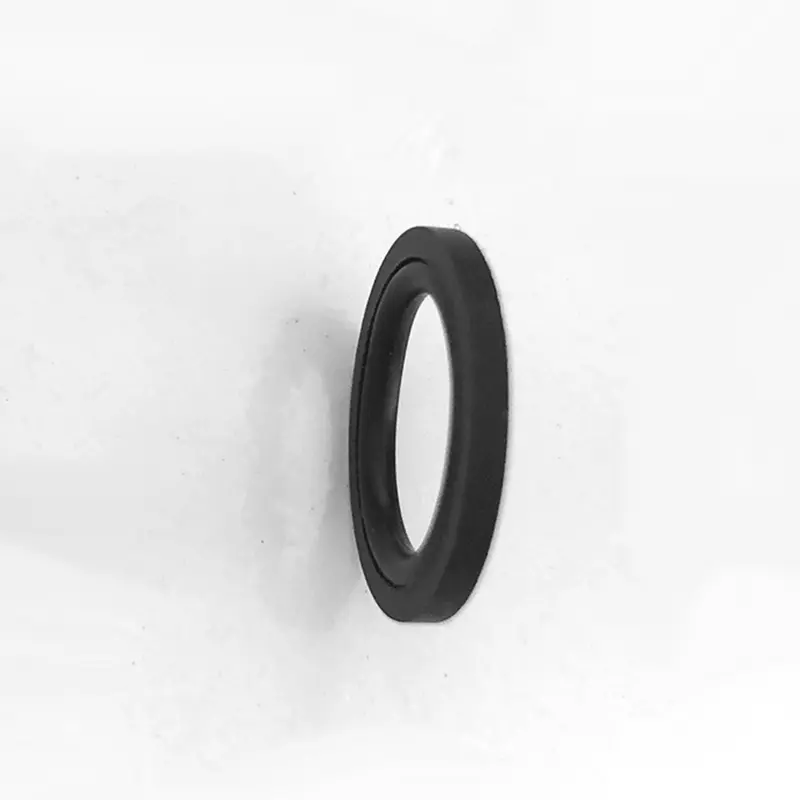

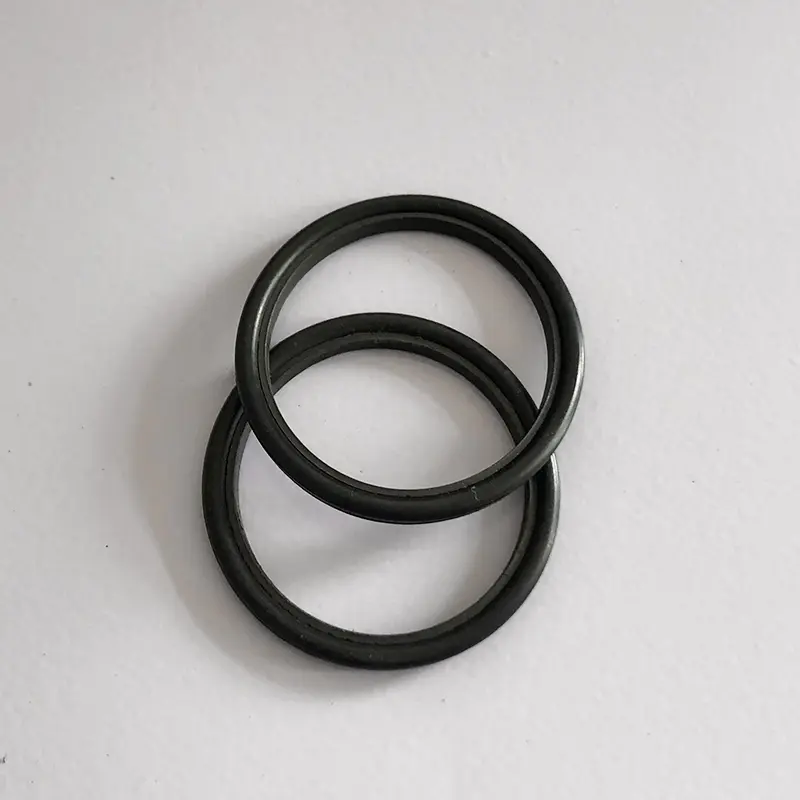

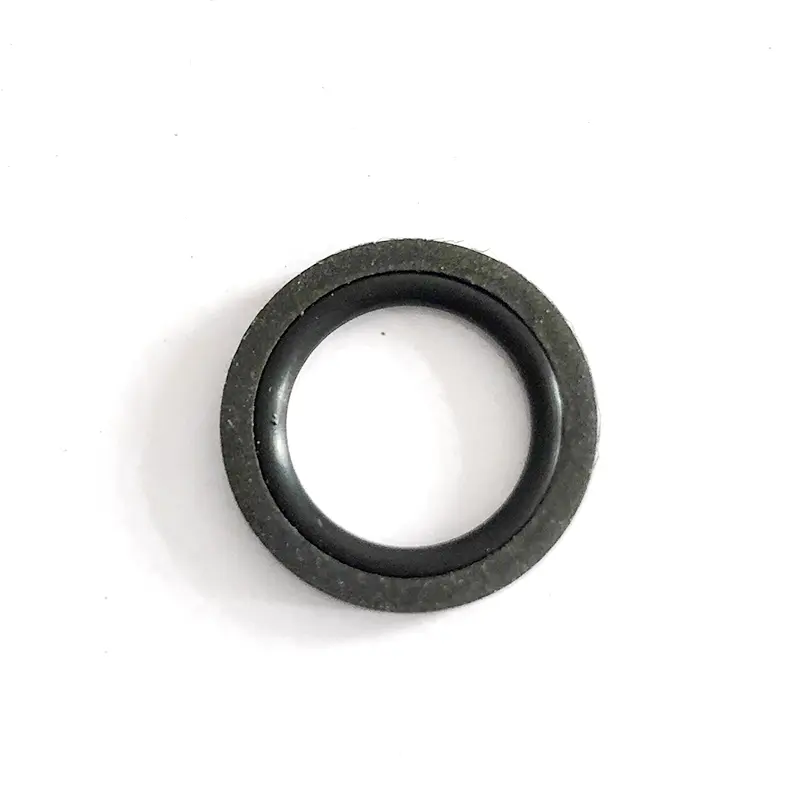

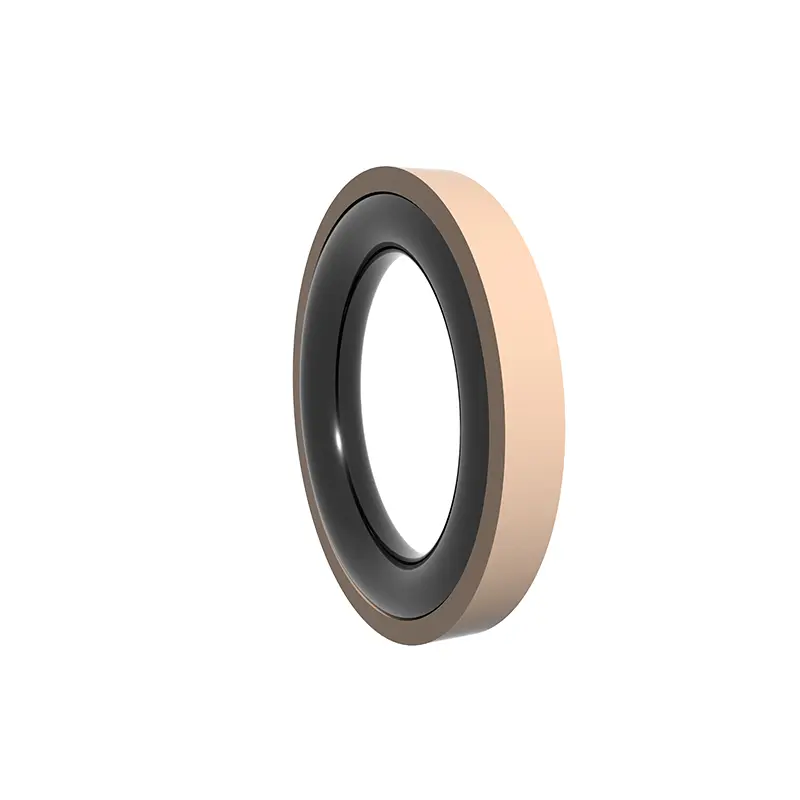

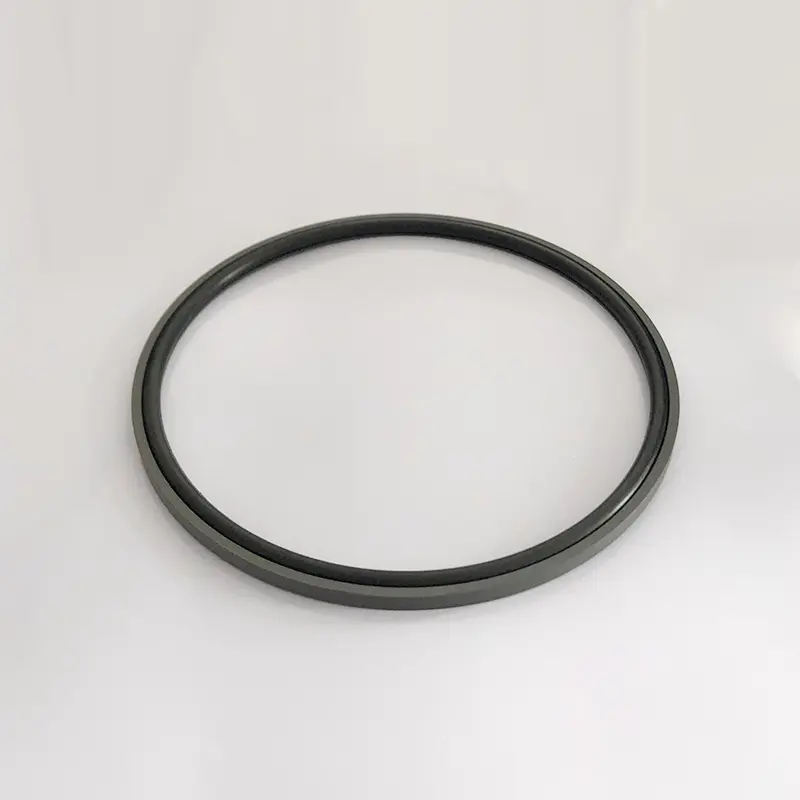

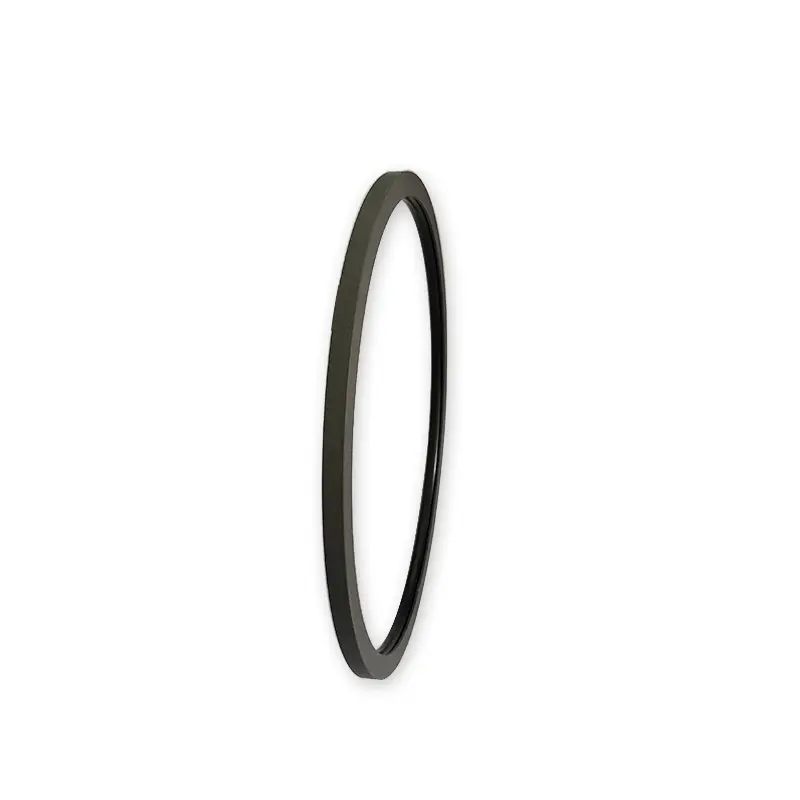

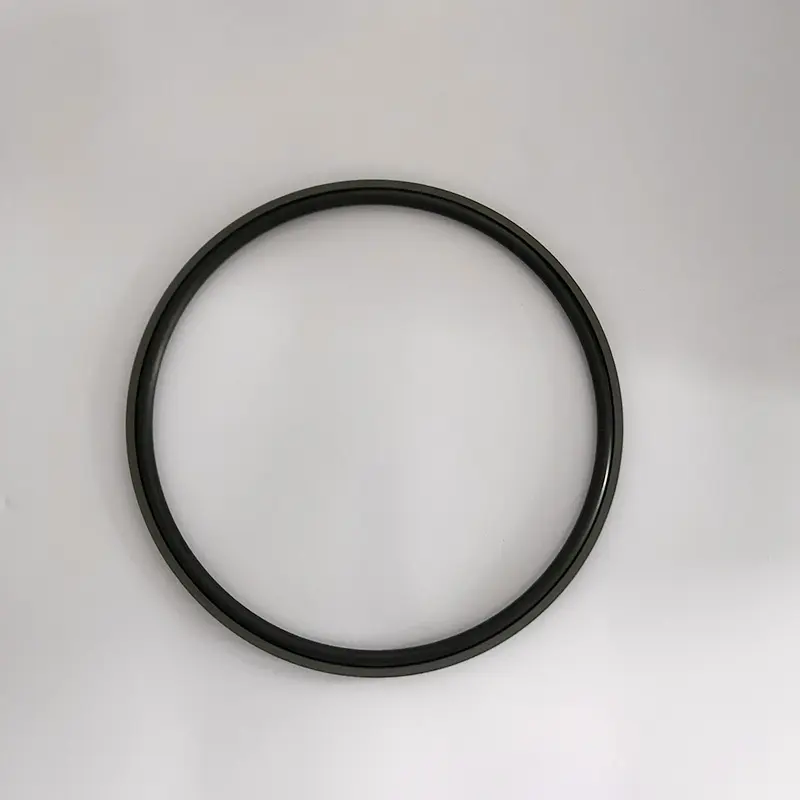

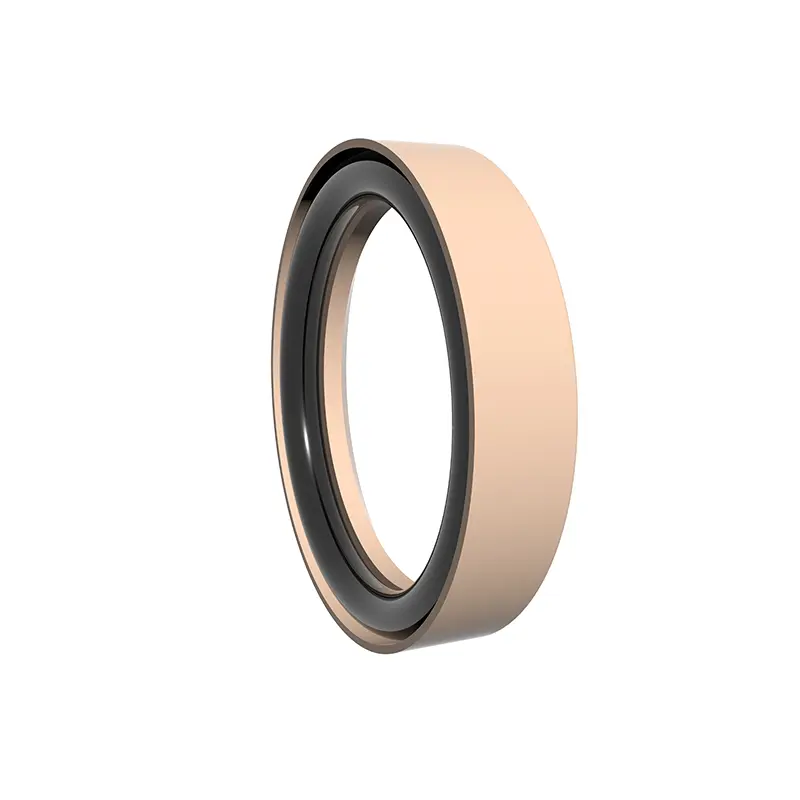

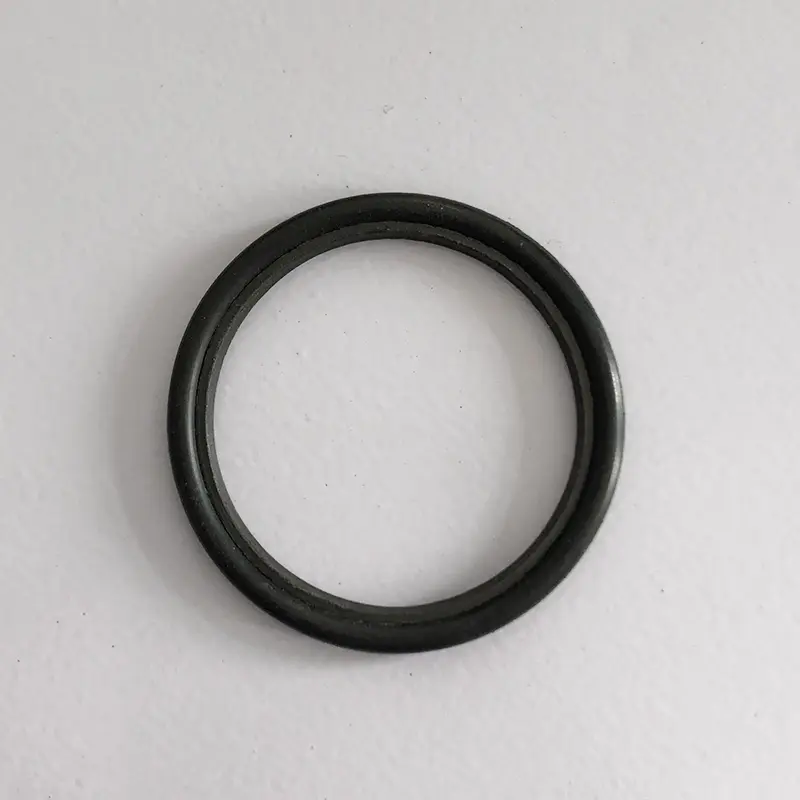

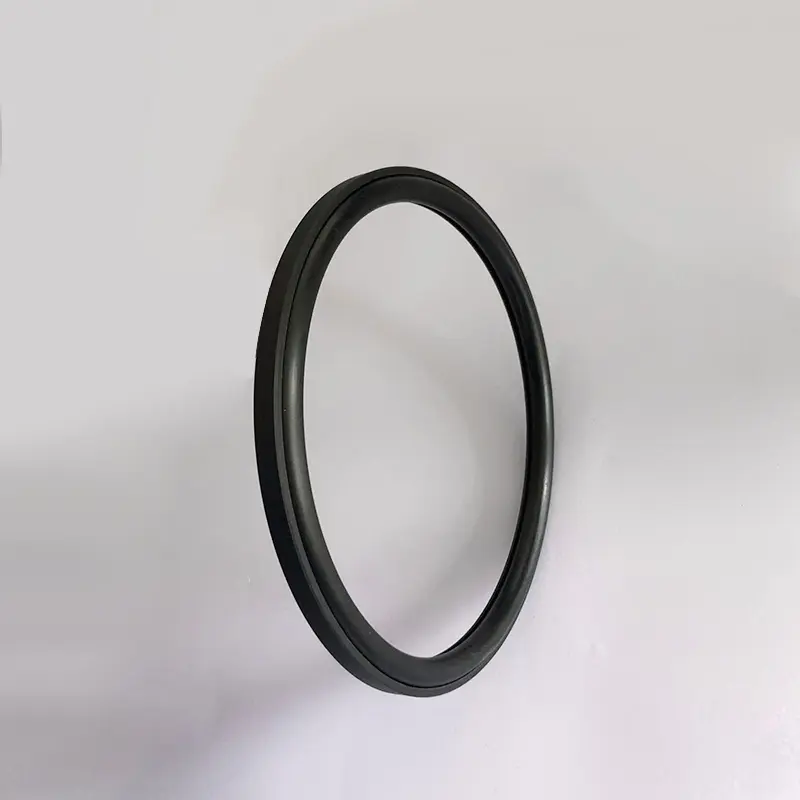

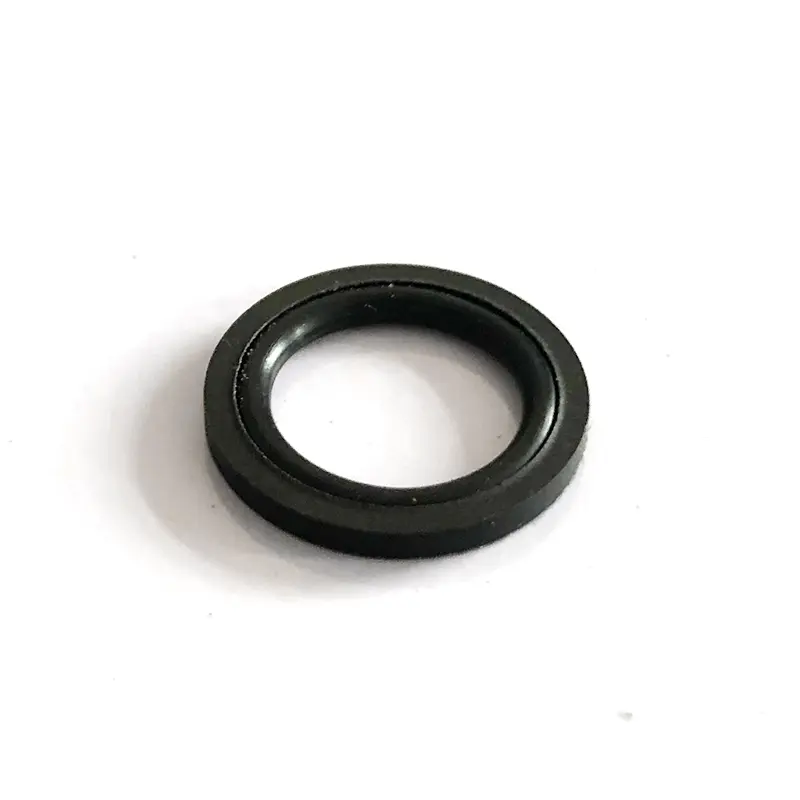

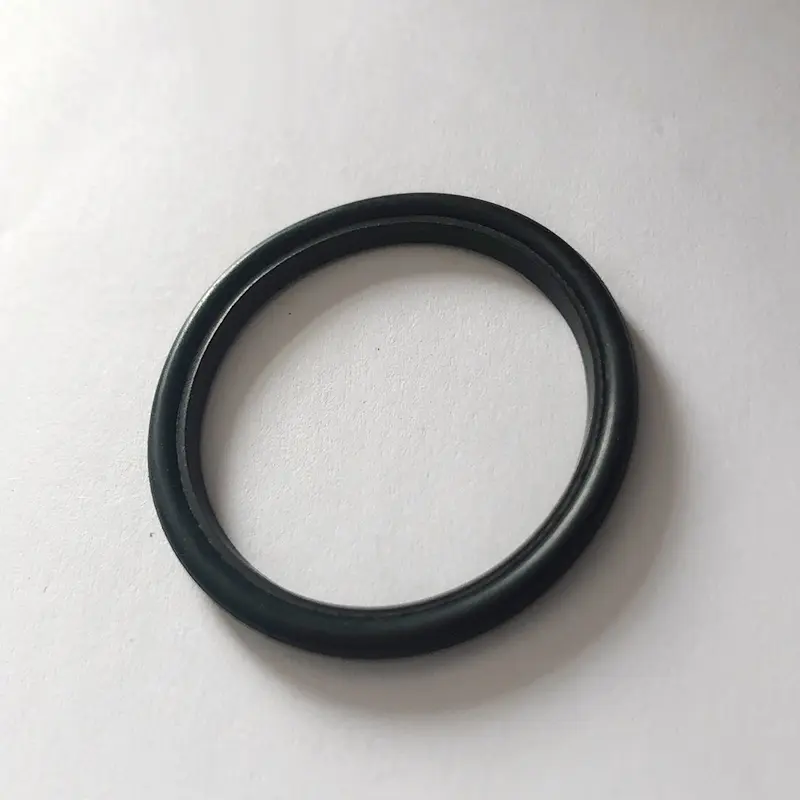

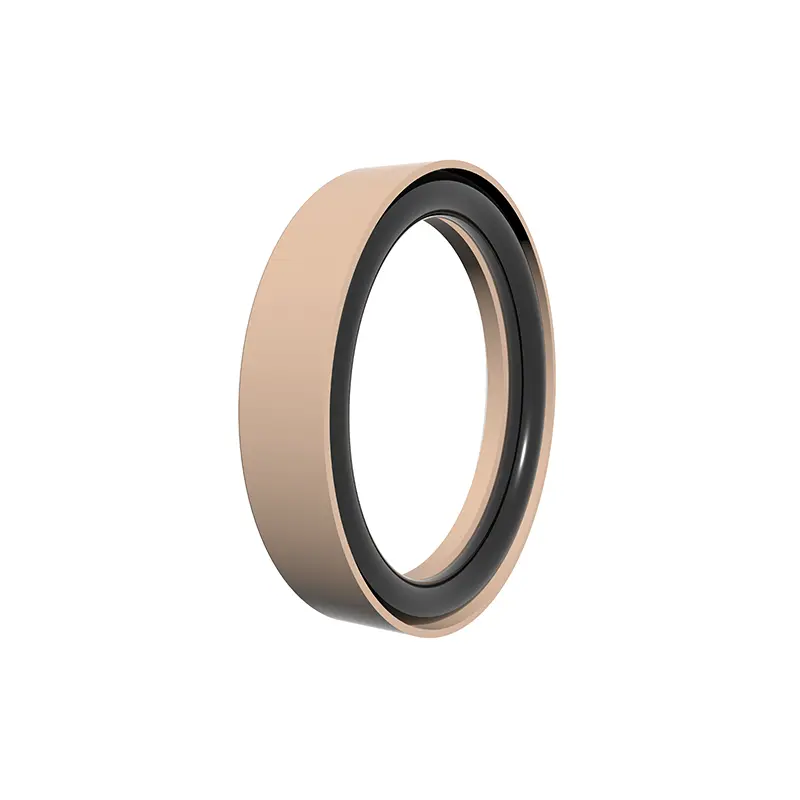

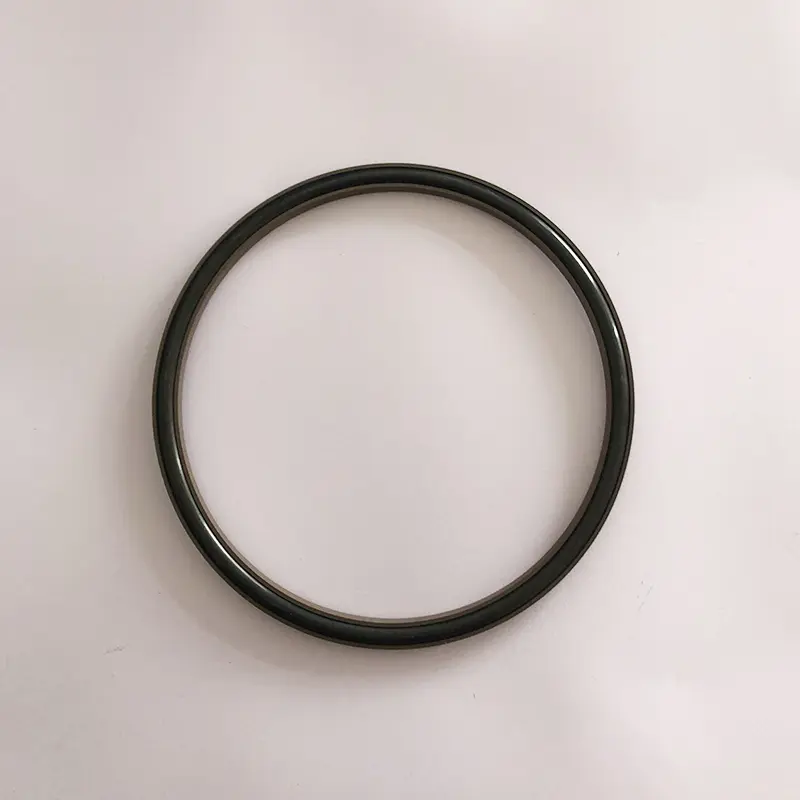

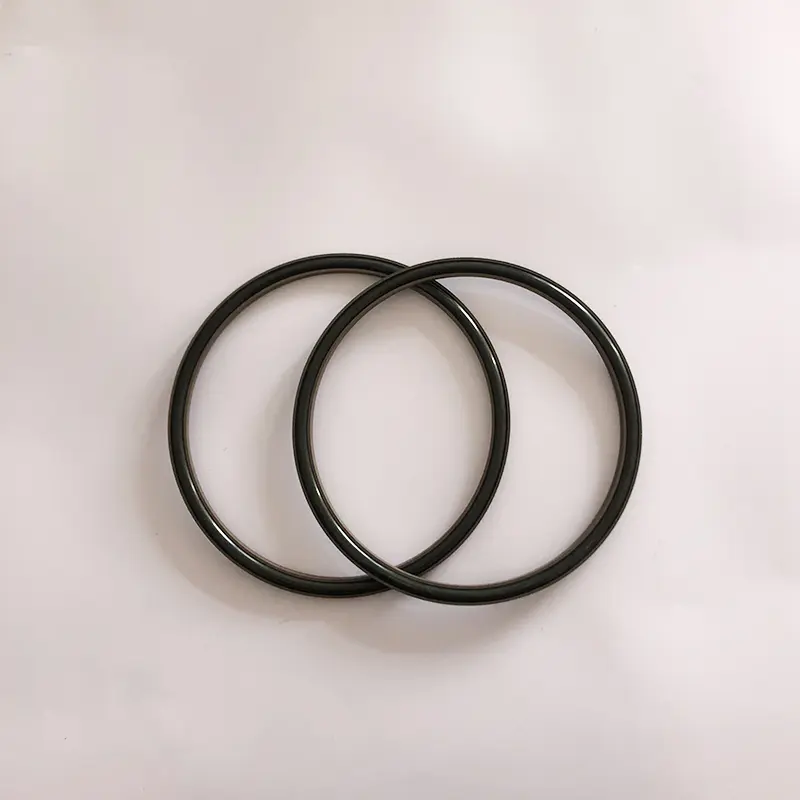

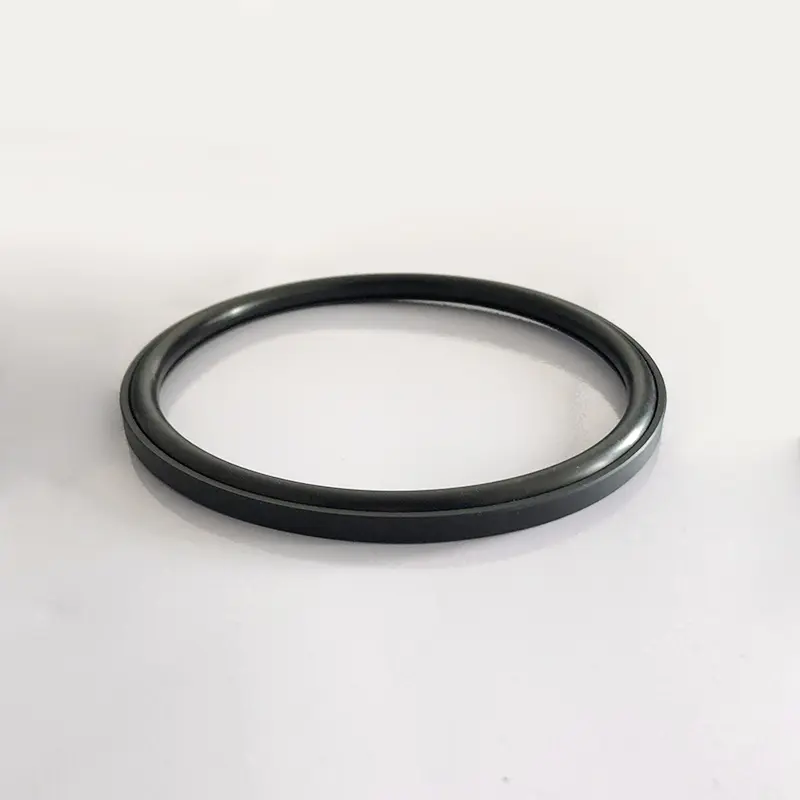

A Ruichen Seals nagynyomású végű karimák innovatív formatervezést alkalmaznak, hogy jobb termékteljesítményt biztosítsanak. A mag a kitöltött vagy módosított PTFE anyag speciális alakú tömítőgyűrű és O-alakú (gumi) gyűrű kombinációja, amely a tengelyirányú (vég), a karima egyirányú statikus (nyomás) tömítés és a víznyomás-tömítő igényekhez alkalmas.
A nagynyomású végű karimás tömítések jelentős előnyökkel, hosszú élettartammal, csökkentési költségekkel, kiváló tömítéssel rendelkeznek a média szivárgásának, a nagynyomású és az ultra-nagy nyomás ellenállásának megakadályozására, hogy megfeleljenek a szélsőséges munkakörülményeknek, és finom szerkezetűek a könnyű telepítéshez.
Különböző munkakörülmények szerint felosztott modelleket készítettünk, amelyek közül választhat: RC2871 sorozat (a jobb oldali tömítőgyűrű és az O-alakú gumi gyűrű) A és B típusokra oszlik, hogy megbirkózzon a különböző nyomásforgatókönyvekkel; Az RC2872 sorozat (C alakú tömítőgyűrű és O-alakú gumi gyűrű) alkalmas statikus nyomás tömítésre; Az RC2873 (megerősített jobbszögű tömítőgyűrű és O alakú gumi gyűrű) az ultra nagy nyomás statikus tömítésére specializálódott; Az RC2874 (Y alakú tömítőgyűrű és O-alakú gumi gyűrű) biztosítja az ultra nagy nyomás tömítésének stabilitását; Az RC2875 sorozat (láb alakú tömítőgyűrű és O-alakú gumi gyűrű) A és B típusokra oszlik, hogy megfeleljen a különféle statikus tömítési igényeknek.
Néhány speciális kombináció tele van kiemelésekkel, például a módosított láb alakú tömítőgyűrű O-gyűrűvel, amely az kompressziót és a karima szerkezetét használja a jobb tömítés eléréséhez magasabb nyomásnál, és ellenáll a magas és rendkívül magas nyomásnak; Ugyanez vonatkozik a C-alakú és megerősített jobbszögű tömítőgyűrűk és O-gyűrűk kombinációjára, amely minden irányban megbízható megoldást kínál a nagynyomású vég (karima) tömítőprobléma számára.

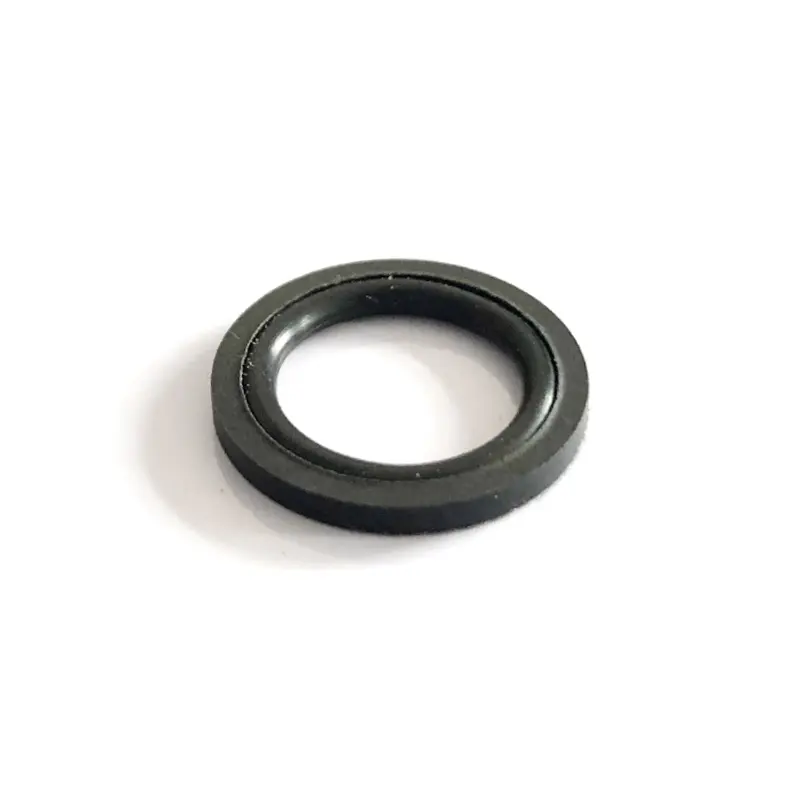

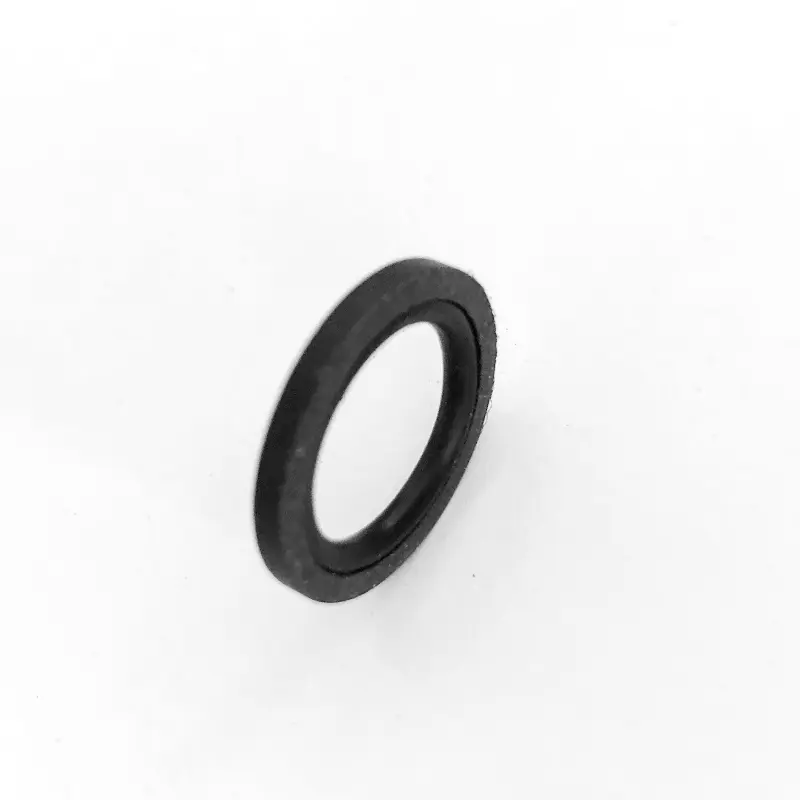

Termékjellemzők és alkalmazások:

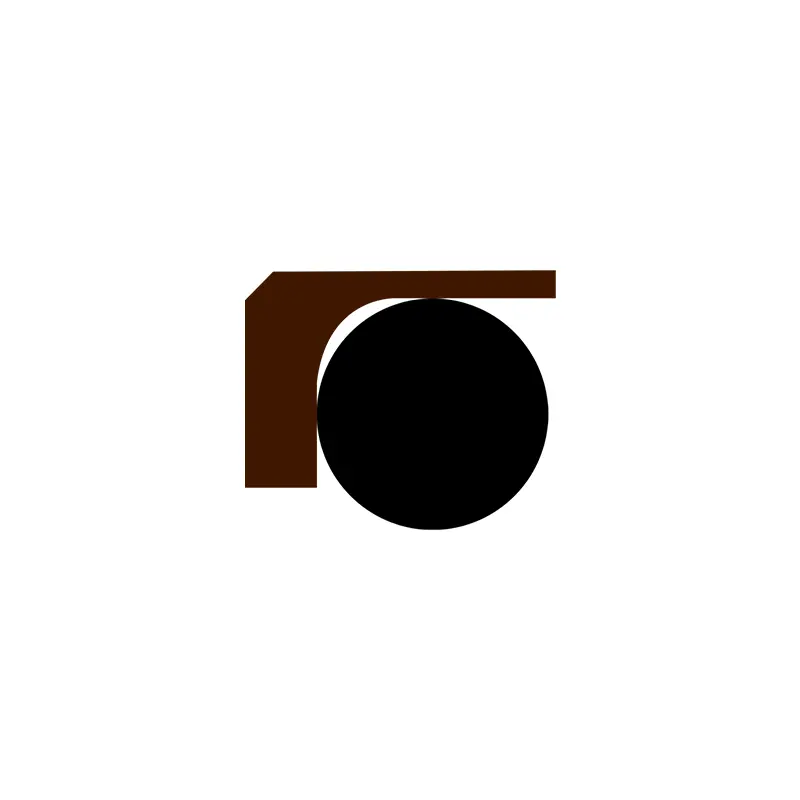

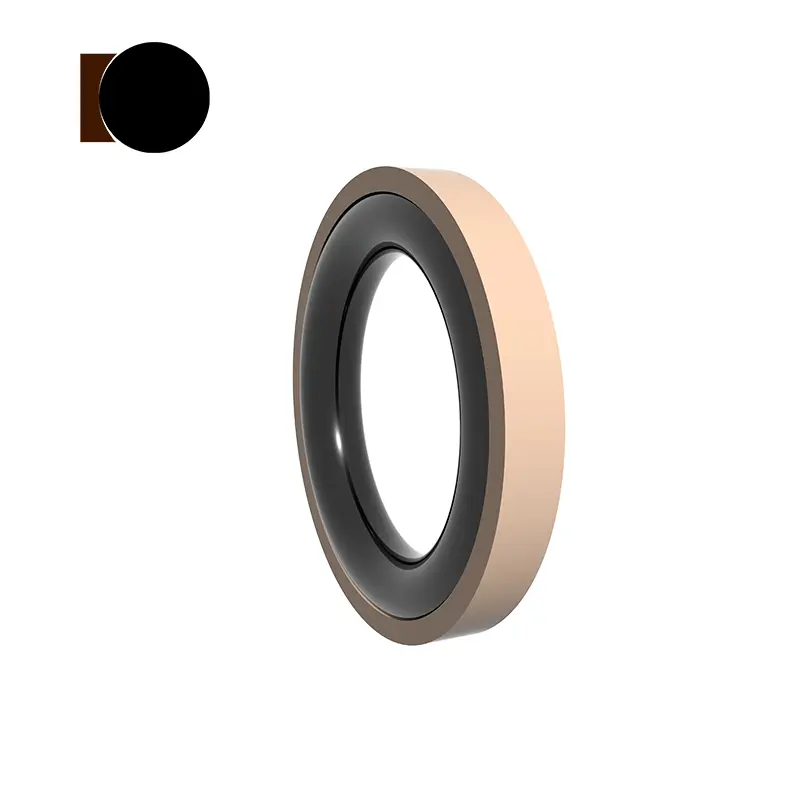

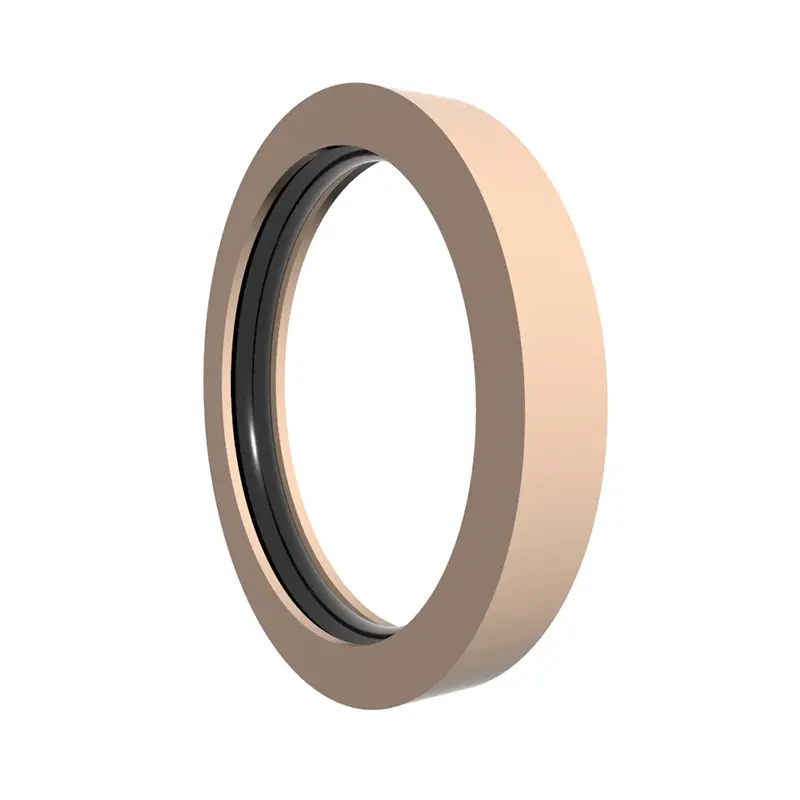

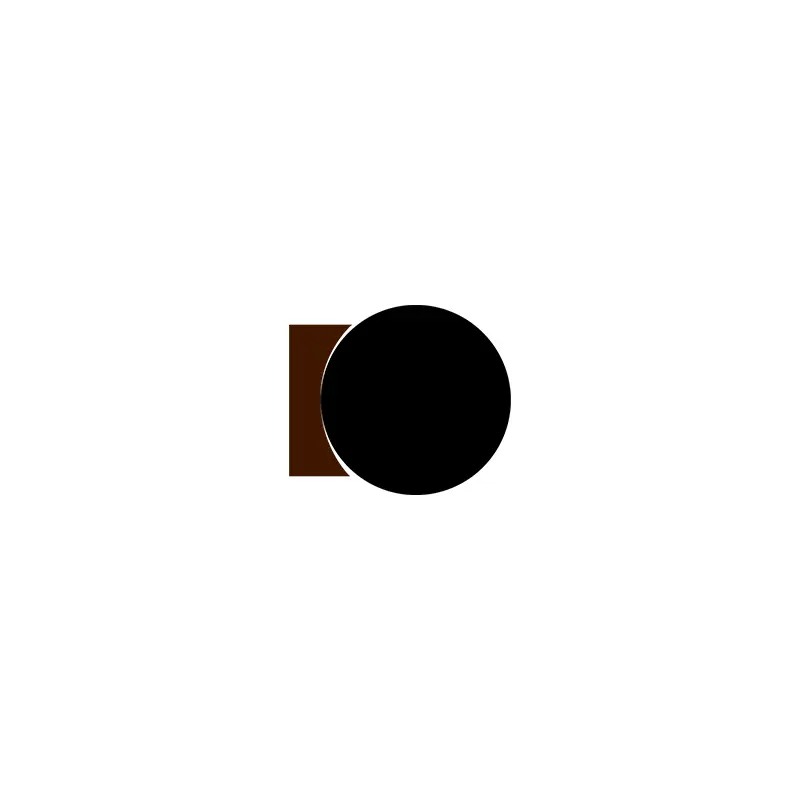

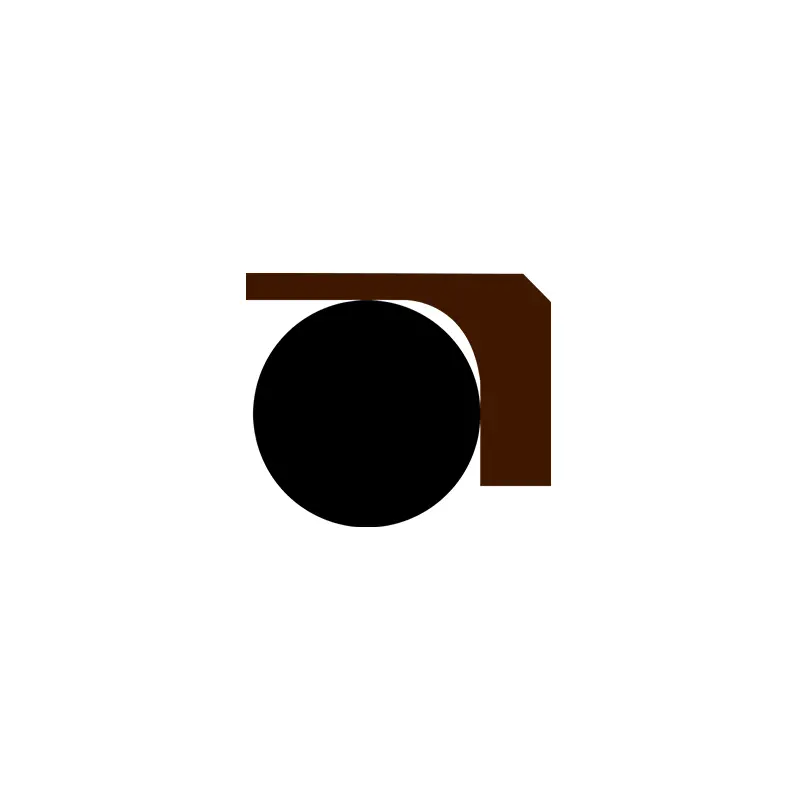

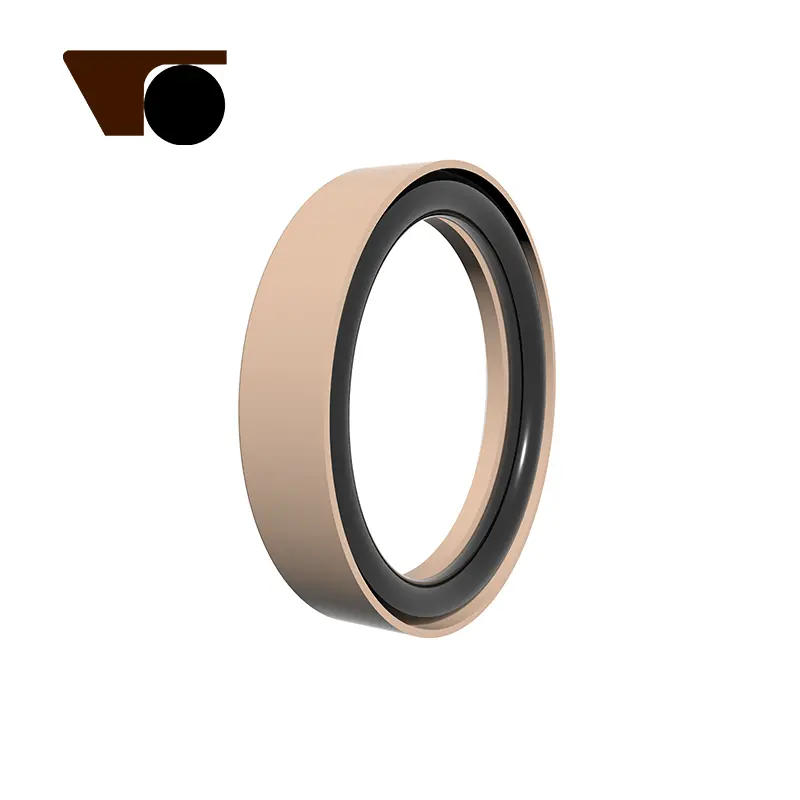

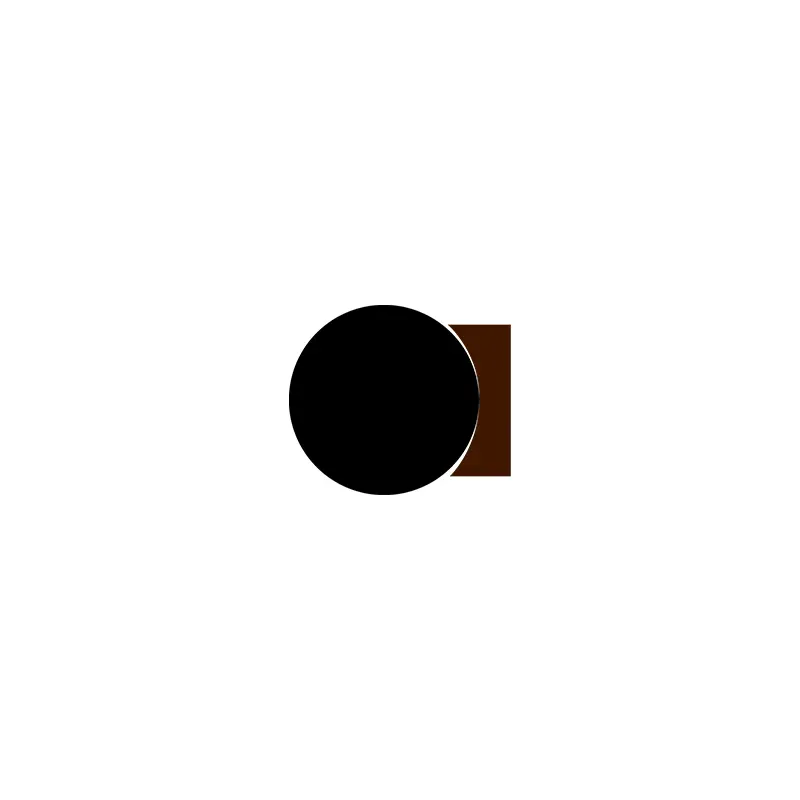

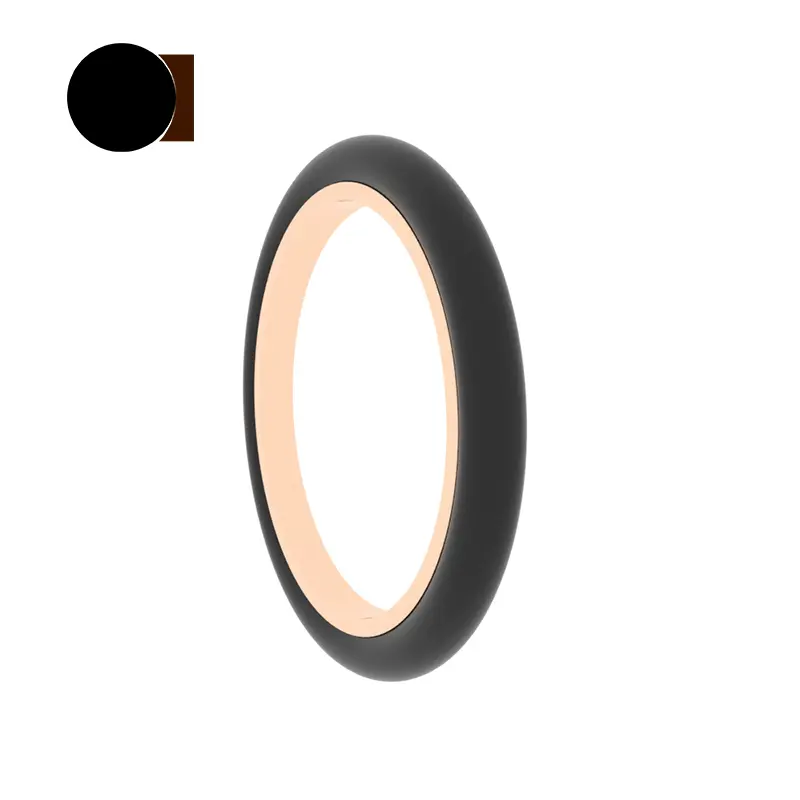

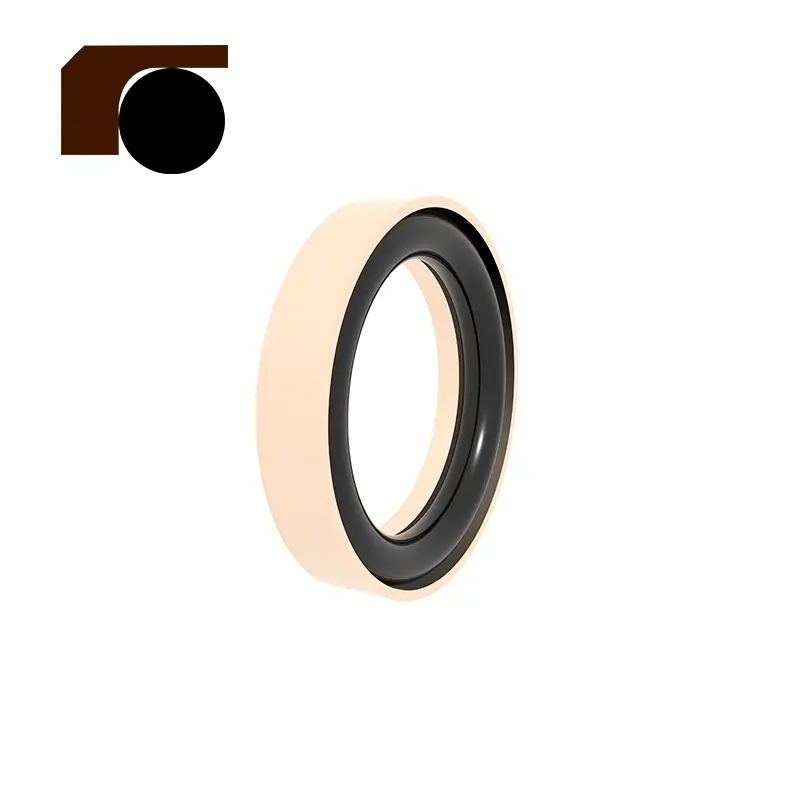

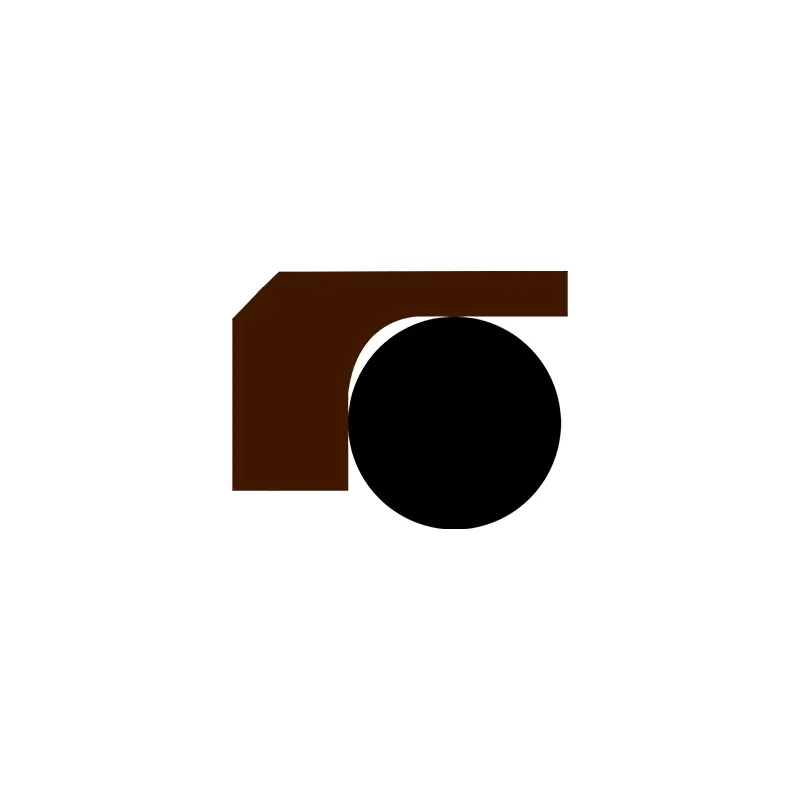

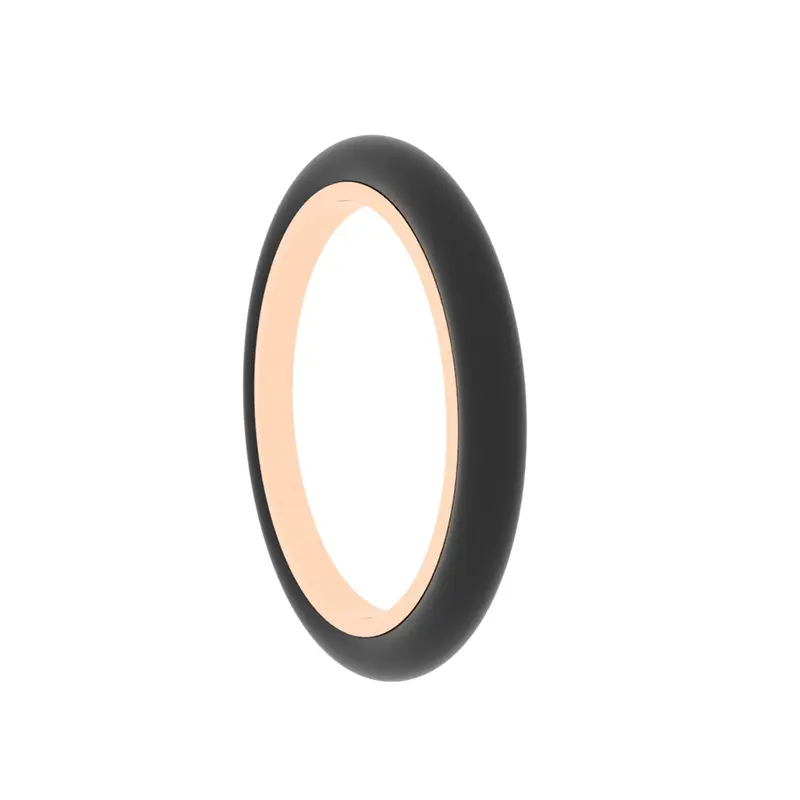

Ez a pecsét egy jobb oldali lezáró gyűrűből áll, amely PTFE-ből és O-gyűrűből készül. Az O-gyűrűt előzetesen összeomlik, hogy a tömítés elérése érdekében szorító erőt generáljon. A tömítés szorítóerője nyomás alatt növekszik, azaz minél nagyobb a nyomás, annál jobb a tömítés. Mivel a csúszós gyűrű egy oldalsó bordát alkalmaz, az O-gyűrű nem kerül kiszorításra, és képes ellenállni a magas nyomásnak.

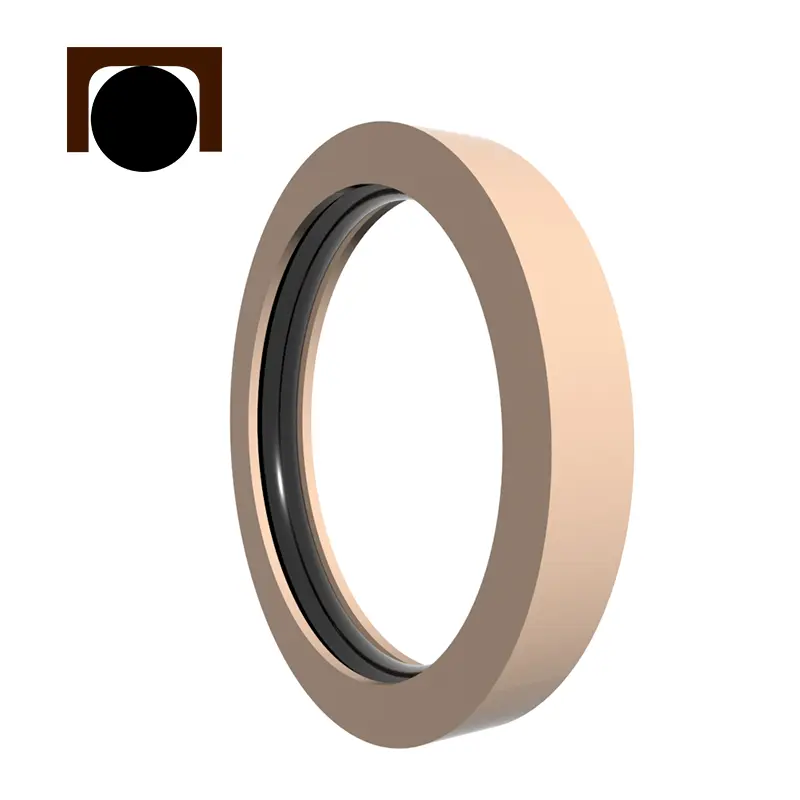

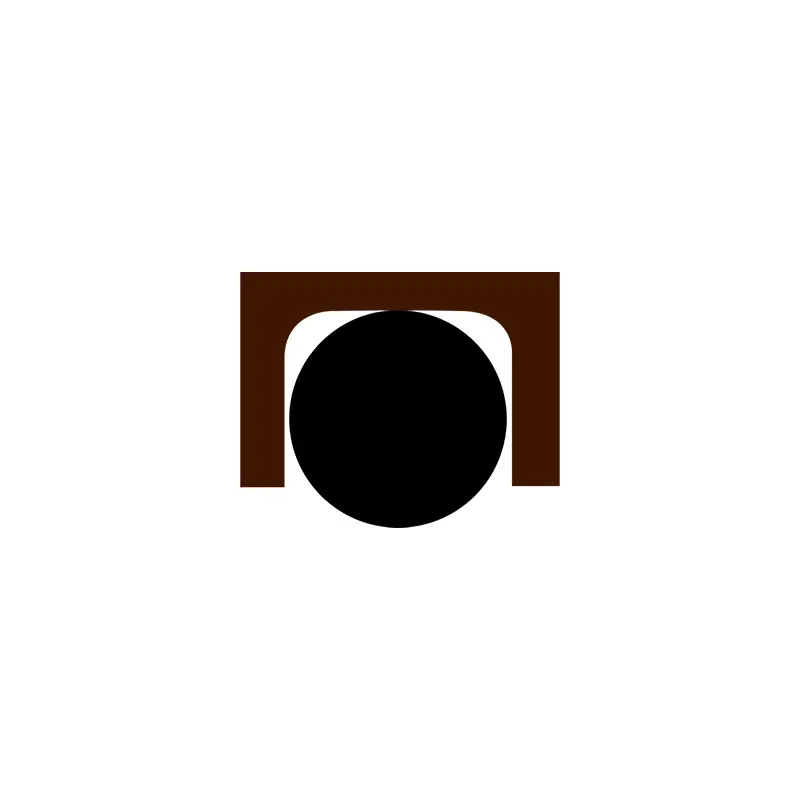

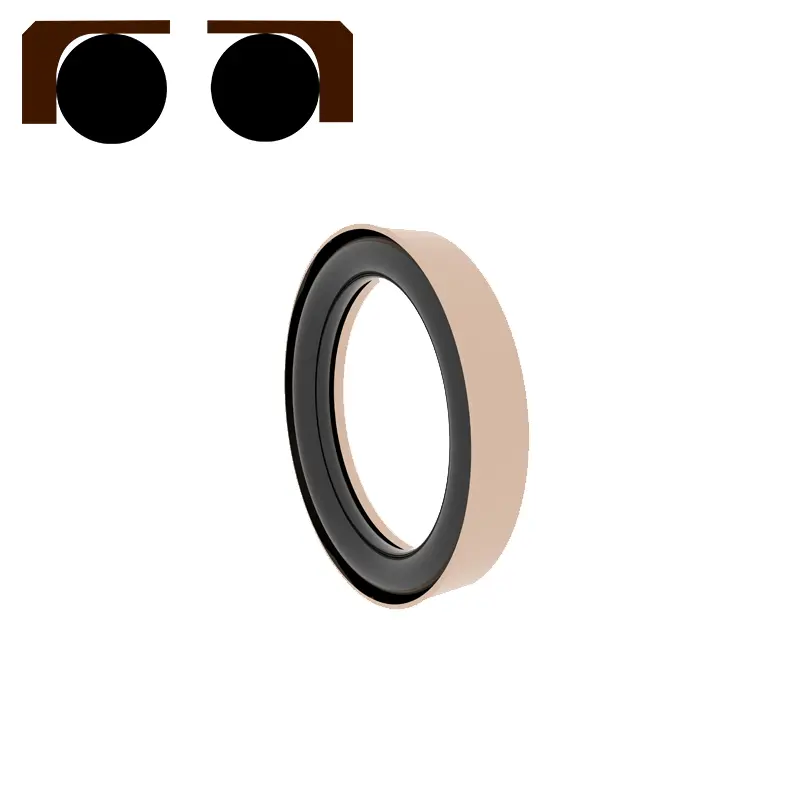

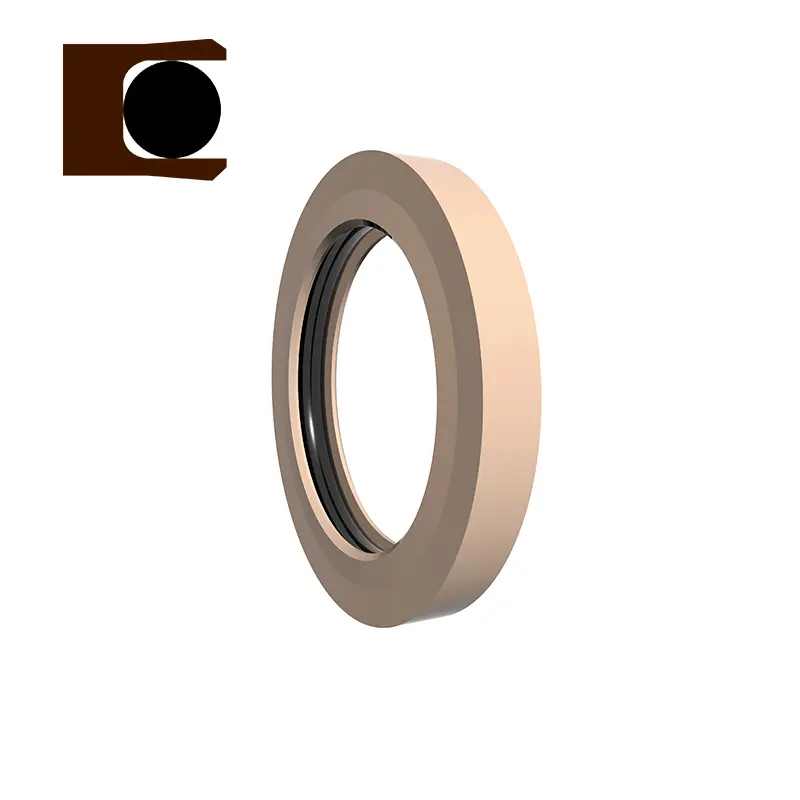

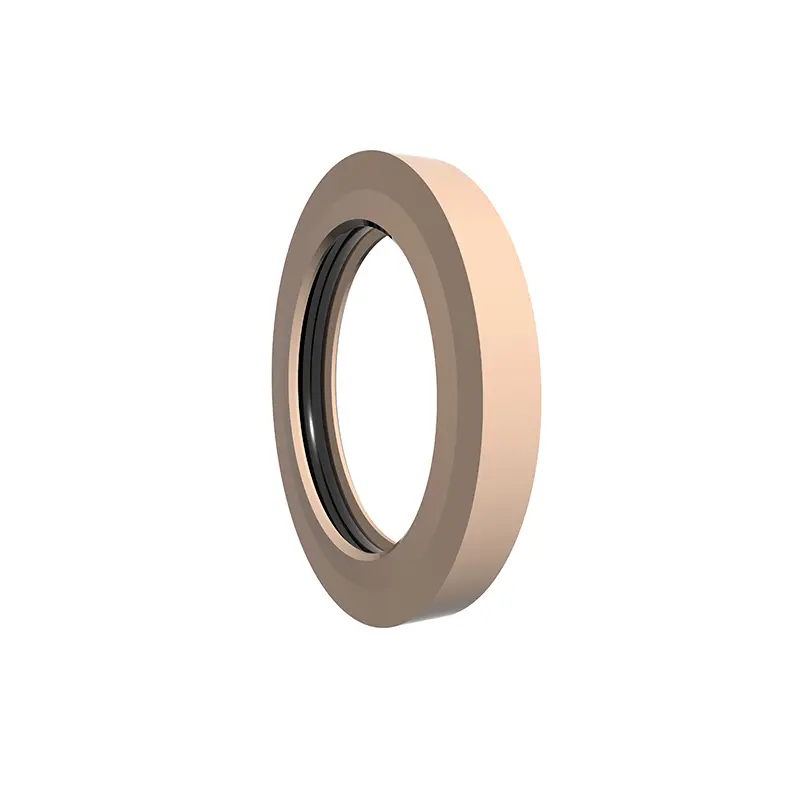

Ez a pecsét PTFE C alakú tömítőgyűrűből és O-gyűrűből áll. Az O-gyűrűt előzetesen összeomlik, hogy a tömítés elérése érdekében szorító erőt generáljon. A tömítés szorítóerője nyomás alatt növekszik, azaz minél nagyobb a nyomás, annál jobb a tömítés. Mivel a csúszós gyűrű kétoldalas bordát alkalmaz, az O-gyűrűt nem fogják kiszorítani, és ellenállnak a magas nyomásnak.
RC2873
RC2874

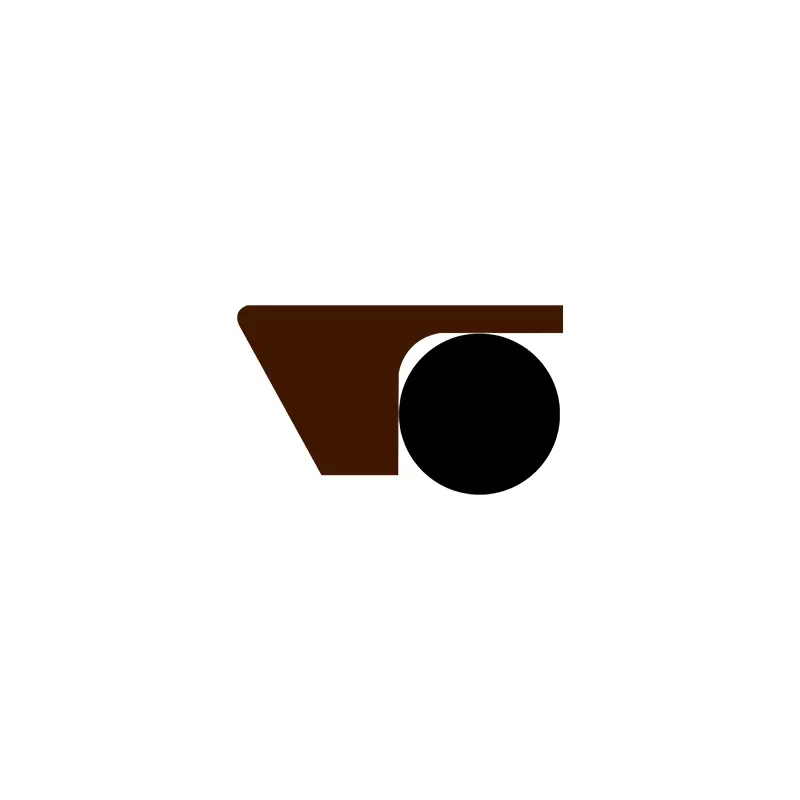

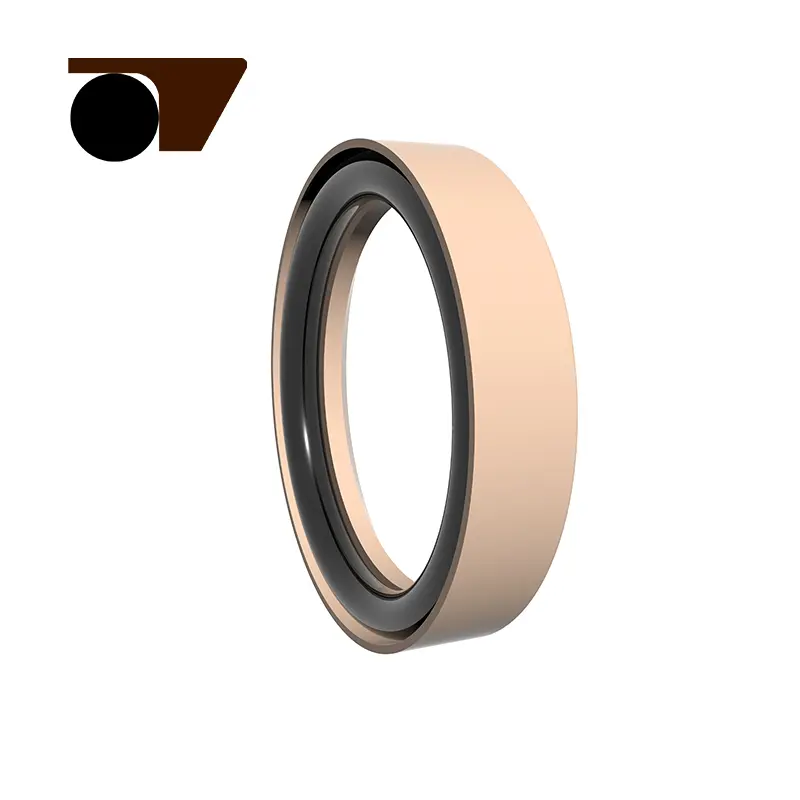

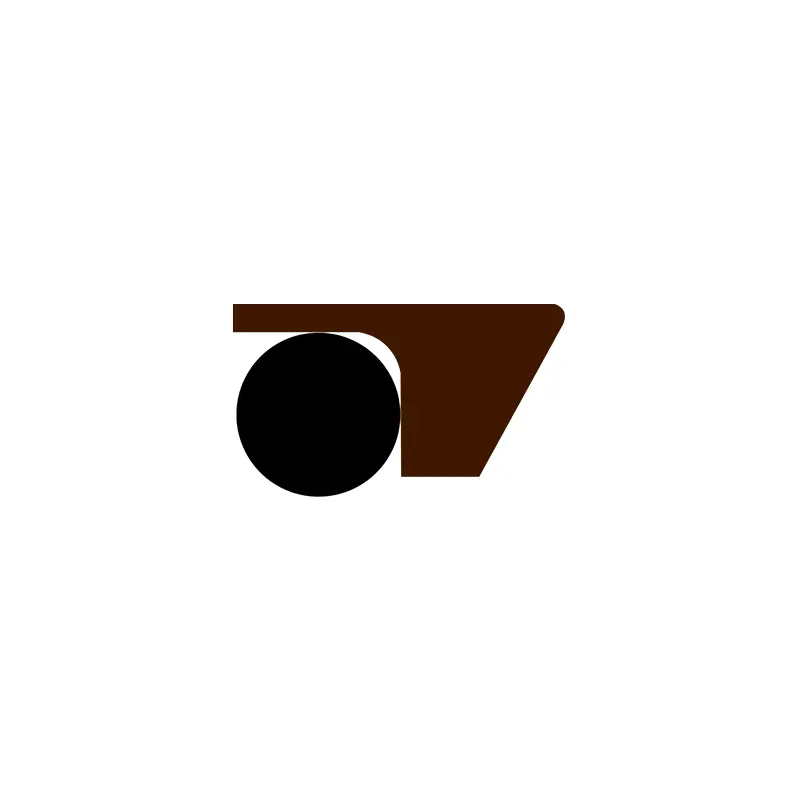

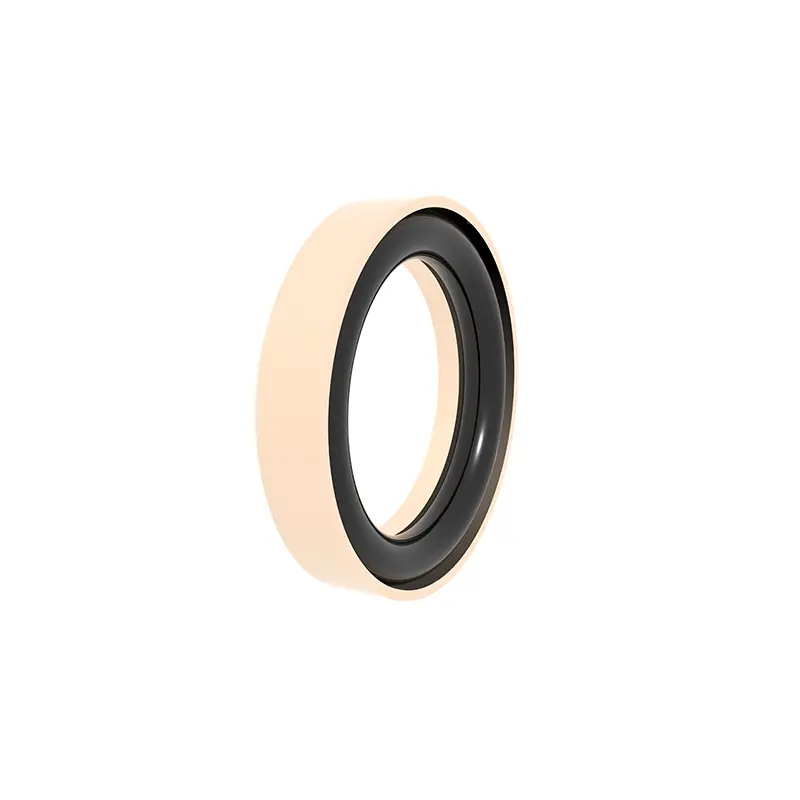

Ez a pecsét módosított PTFE anyagból és O-gyűrűből álló láb alakú tömítőgyűrűből áll. Az O-gyűrűt előzetesen összeomlik, hogy a tömítés elérése érdekében szorító erőt generáljon. A tömítés szorítóerője nyomás alatt növekszik, azaz minél nagyobb a nyomás, annál jobb a tömítés. Mivel a csúszós gyűrű oldalsó láb alakú bordák szerkezetét fogadja el, az O-gyűrűt nem fogják kiszorítani, és ellenállnak a magas és az ultra nagy nyomásnak.
Műszaki adatok:

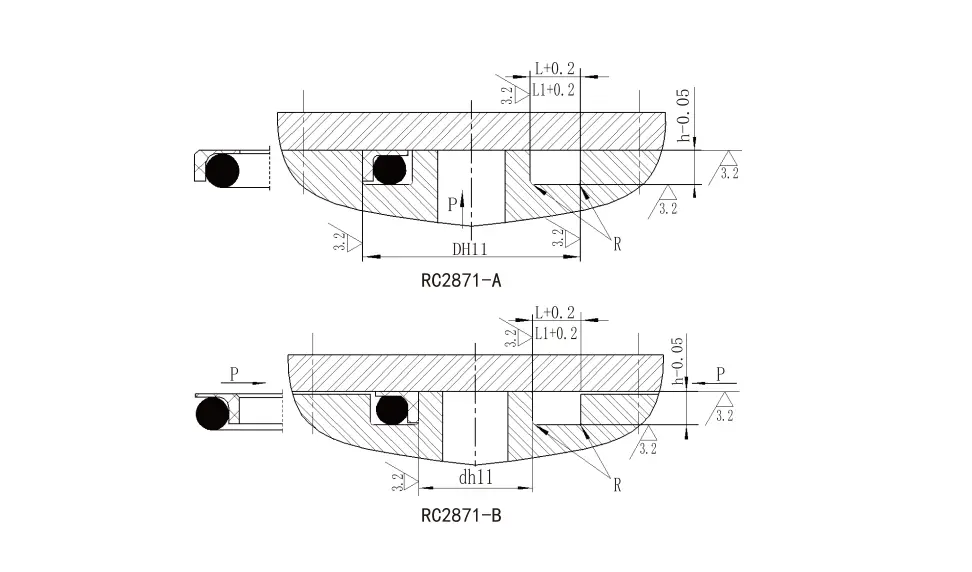

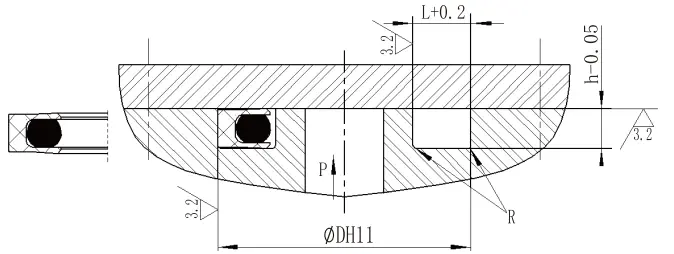

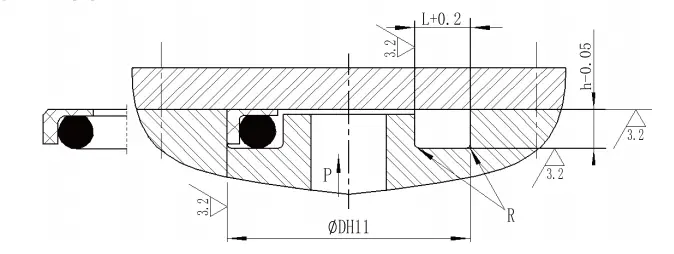

| RC2871-A Belső nyomástípus-specifikációk (a paramétertartományon belüli összes specifikáció elérhető) | |||||
| Külső átmérő tartomány D H11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Horony szélessége
L1+0,2 Nyomás> 80MPa |
Lekerekített sarok RMAX |
O-gyűrűs huzal átmérőjű dO |
| 12 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| RC2871-B külső nyomástípus-specifikációk (a paramétertartományon belüli összes specifikáció elérhető) | |||||
| Külső átmérő tartomány DH11 | Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Groove szélessége L1+0,2 Nyomás> 80MPa |
Lekerekített sarok RMAX | O-gyűrűs huzal átmérőjű dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

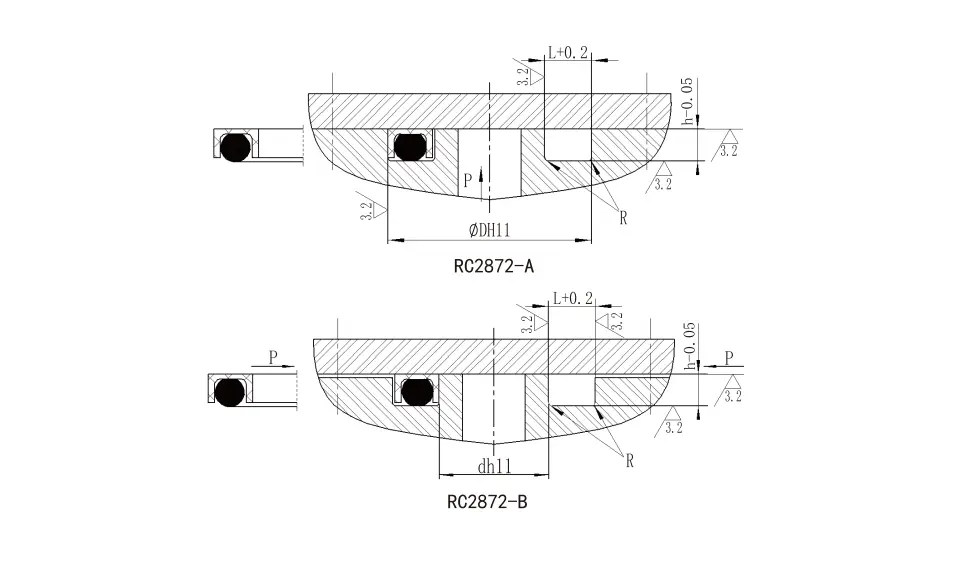

| RC2872-A Belső nyomástípus-specifikációk (a paramétertartományon belüli összes specifikáció elérhető) | ||||
| Külső átmérő tartomány D H11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Lekerekített sarok RMAX |
O-gyűrűs huzal átmérőjű dO |
| 15 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| RC2872-B külső nyomástípus-specifikációk (a paramétertartományon belüli összes specifikáció elérhető) | ||||
| Külső átmérő tartomány D H11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Lekerekített sarok R |
O-gyűrűs huzal átmérőjű dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 128 ~ 499 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| Külső átmérő tartomány IE11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Lekerekített sarok RMAX |
O-gyűrűs huzal átmérőjű dO |
| 15 ~ 28 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| Külső átmérő tartomány IE11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Lekerekített sarok RMAX |
O-gyűrűs huzal átmérőjű dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 128 ~ 499 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

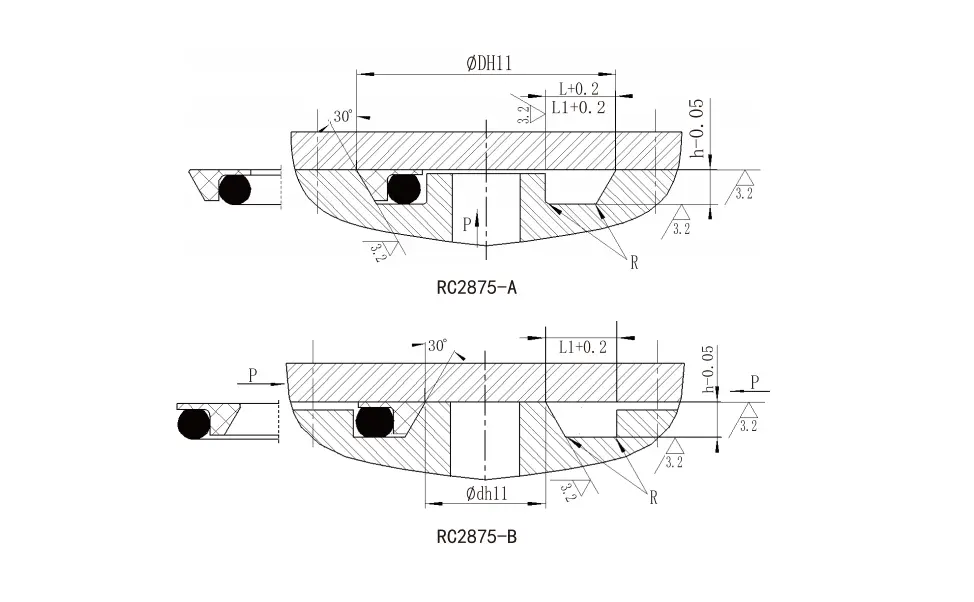

| RC2875-A Belső nyomástípus-specifikációk (a paramétertartományon belüli összes specifikáció elérhető) | |||||
| Külső átmérő tartomány D H11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Groove szélessége L1+0,2 Nyomás> 100mPa |
Lekerekített sarok RMAX |
O-gyűrűs huzal átmérőjű dO |
| 17 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| RC2875-B külső nyomástípus-specifikációk (a paramétertartományon belüli összes specifikáció elérhető) | |||||
| Külső átmérő tartomány D H11 |
Horonymélység h-0.05 |
Horony szélessége L+0.2 |
Groove szélessége L1+0,2 Nyomás> 100mPa |
Lekerekített sarok RMAX |
O-gyűrűs huzal átmérőjű dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 128 ~ 499 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| Nagynyomású végű karimás tömítések alkalmazható munkakörülmények | ||||
| Profil | Modell | Nyomás (MPA) |
Hőmérséklet (℃) | Média |
 |
RC2871-A | ≤300 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (az O-gyűrű NBR illesztése) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (a téglalap alakú NBR egyeztetés) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (a téglalap alakú gyűrű illesztése FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (a téglalap alakú NBR egyeztetés) | Hidraulikus olaj, emulzió, víz, gáz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||
 |
RC2875-B | 105 | -35 ~+100 (az O-gyűrű NBR illesztése) -20 ~+200 (az O-gyűrű FKM illesztése) |
Hidraulikus olaj, emulzió, víz, gáz stb. |
