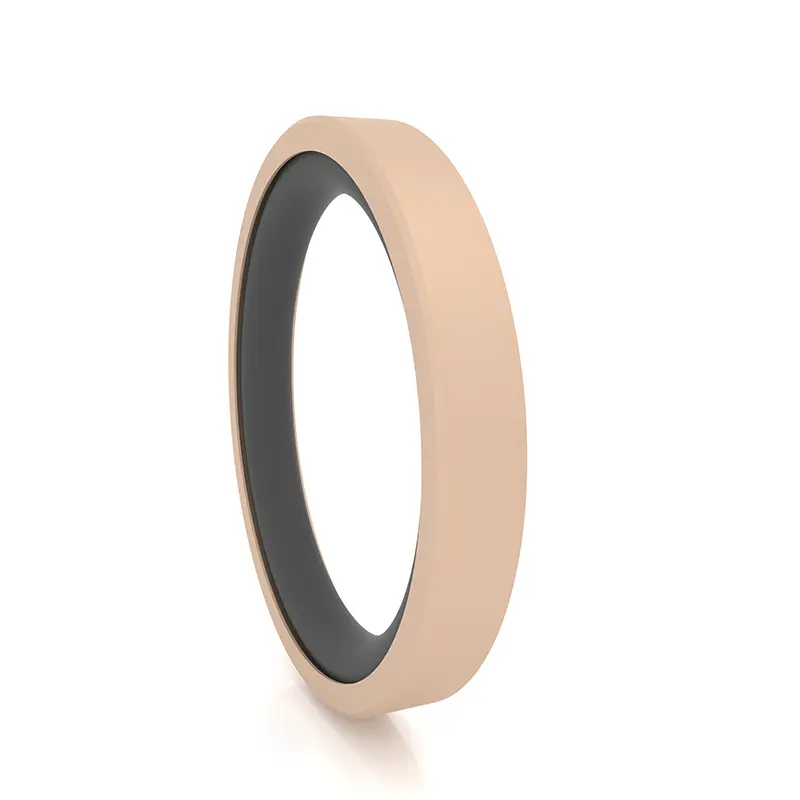

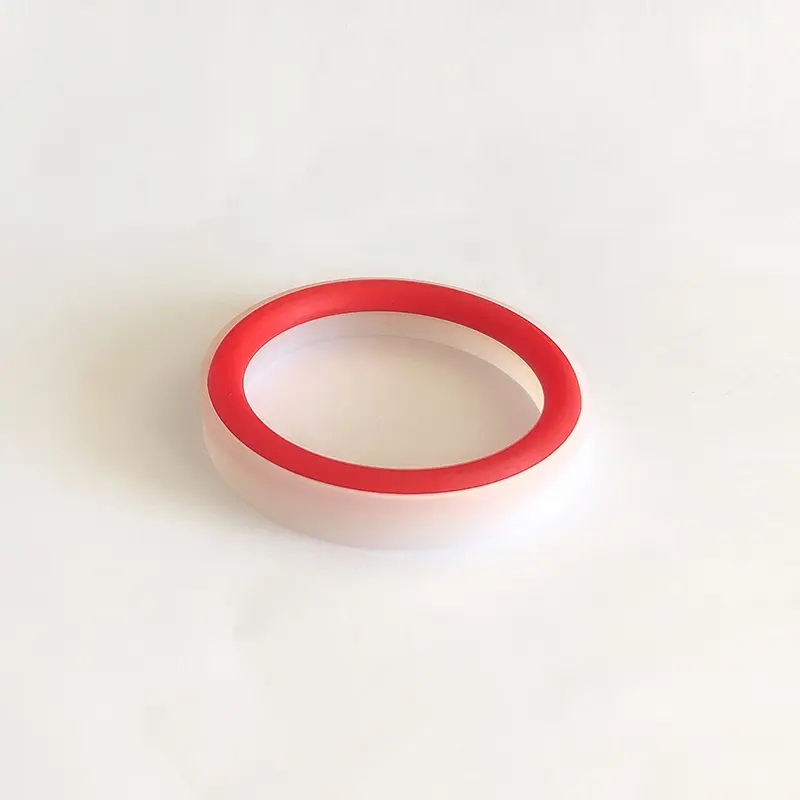

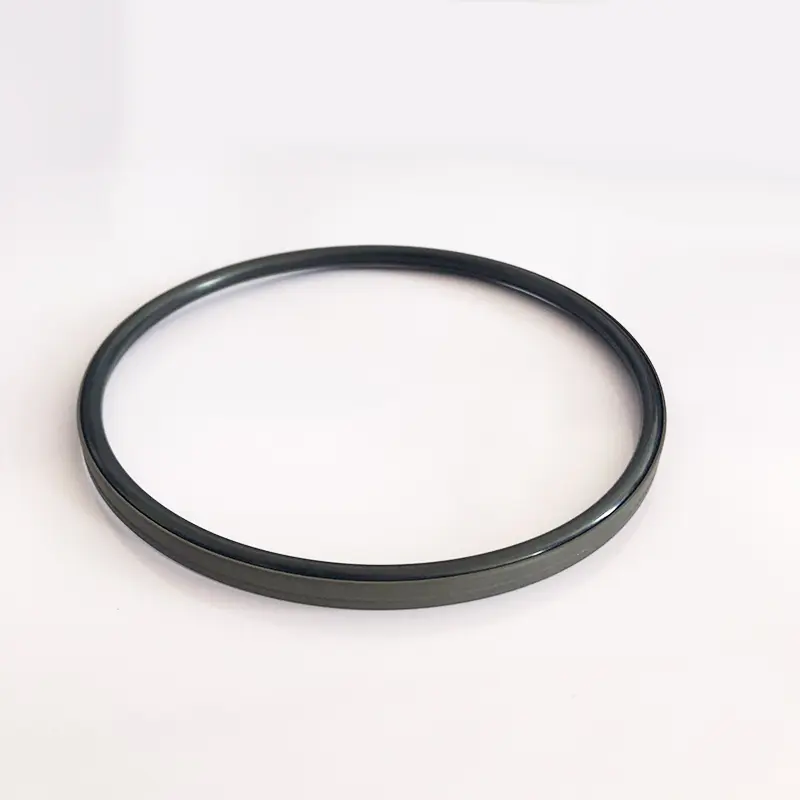

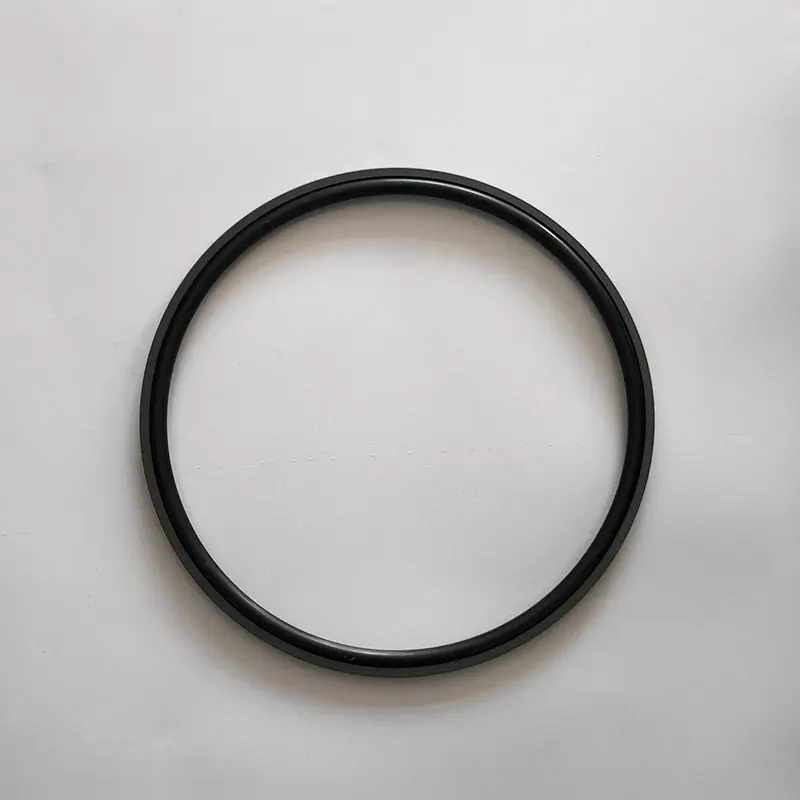

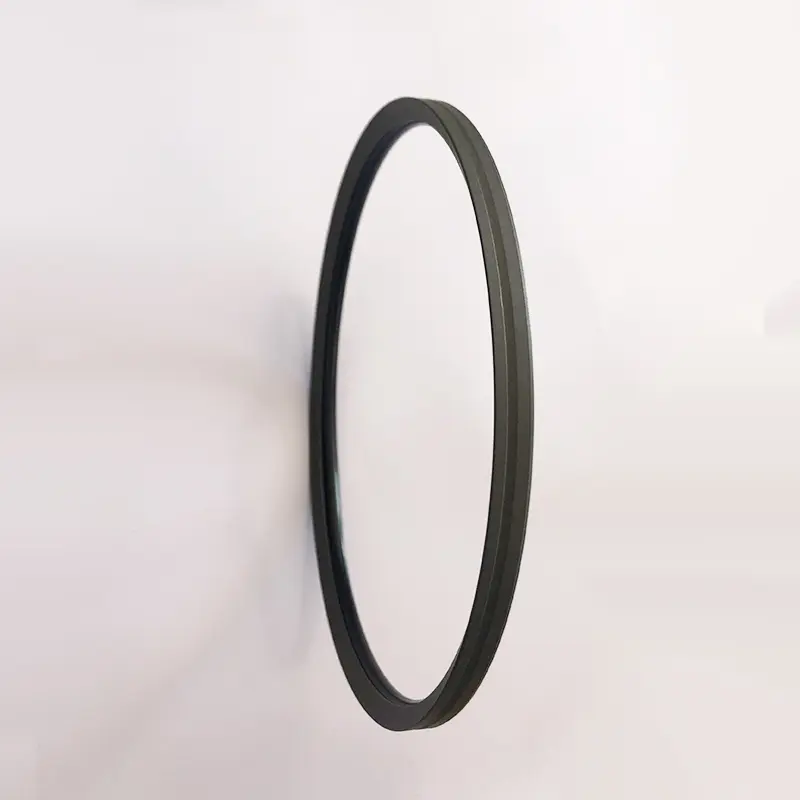

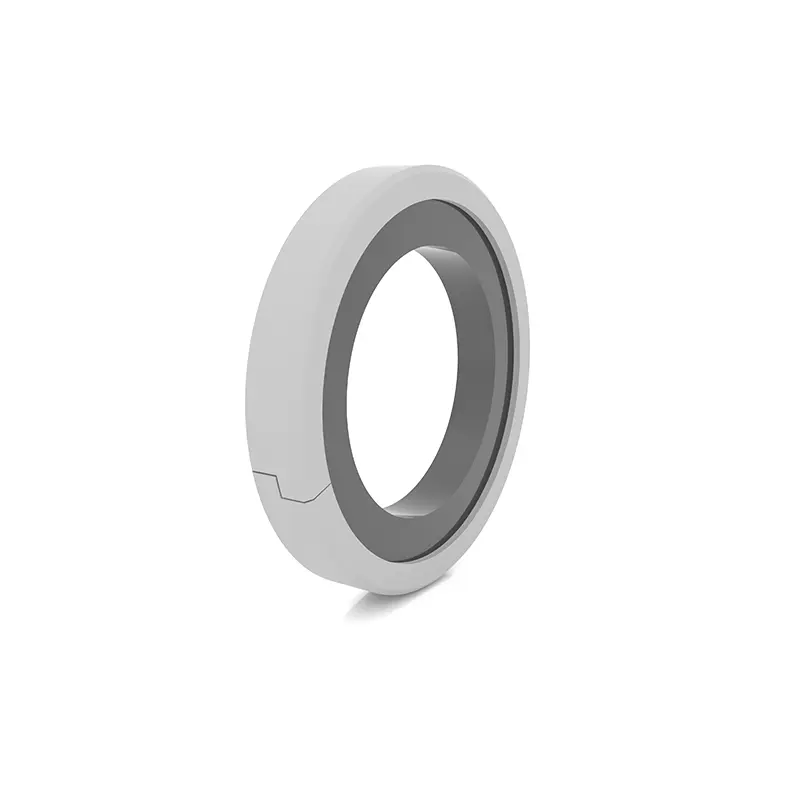

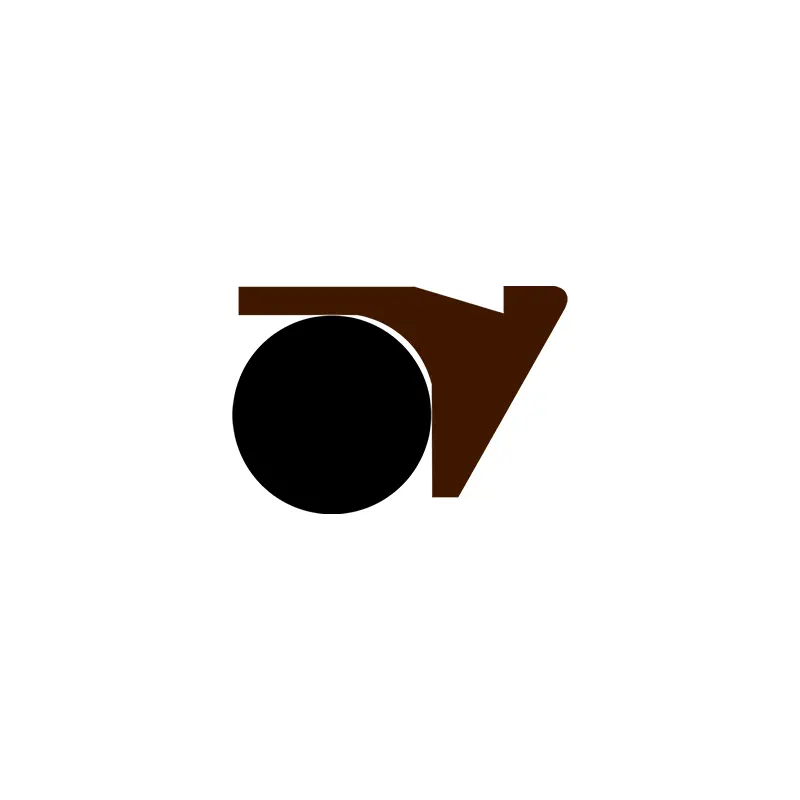

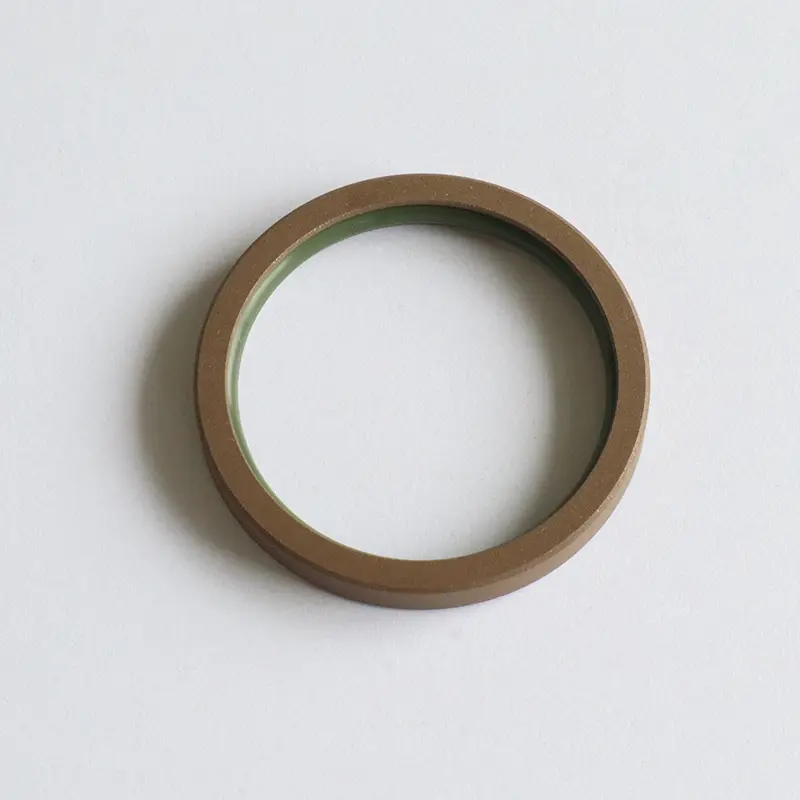

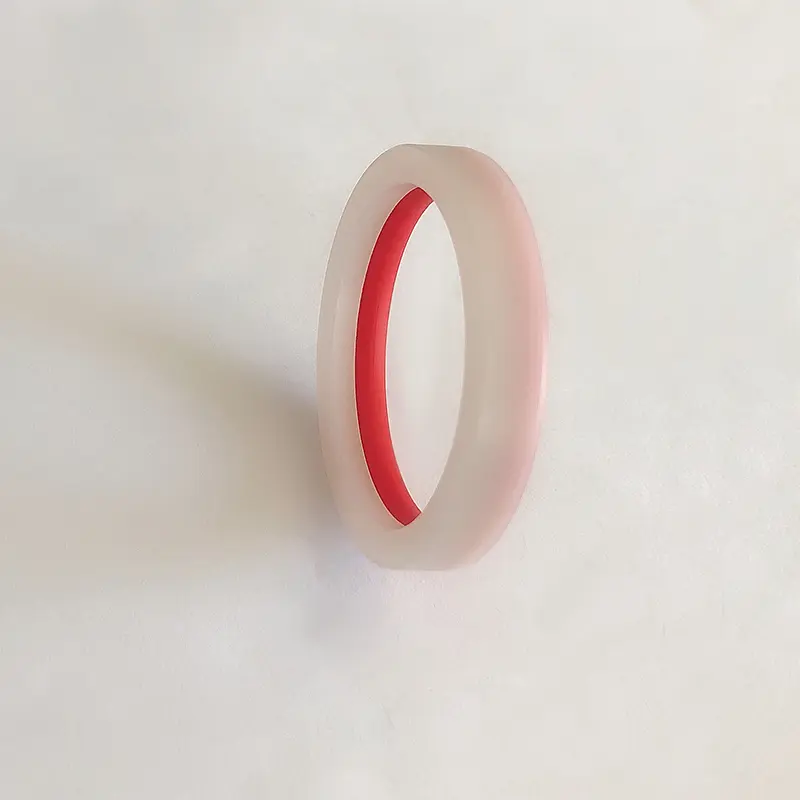

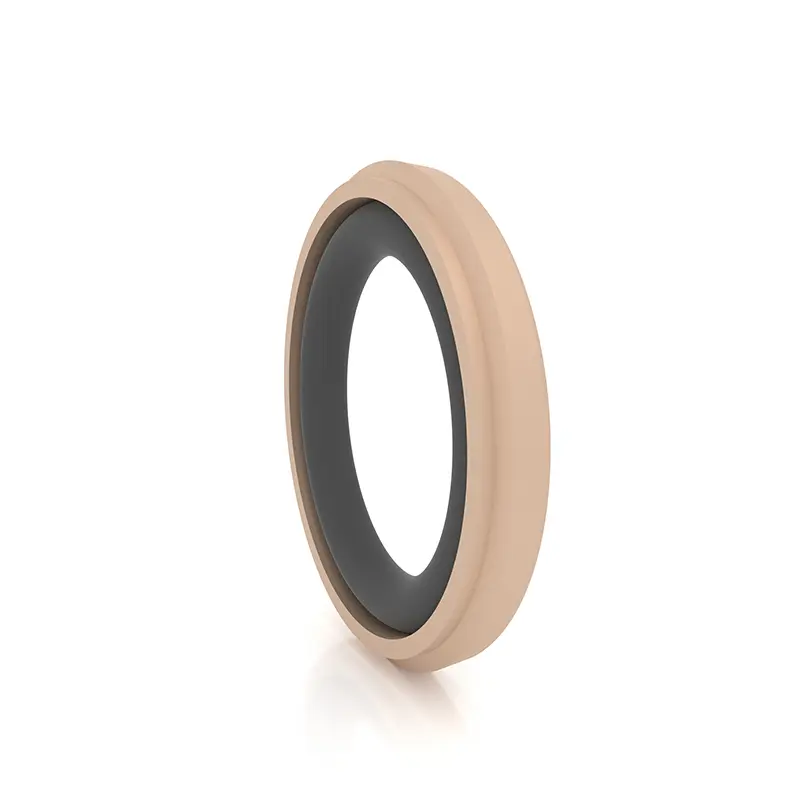

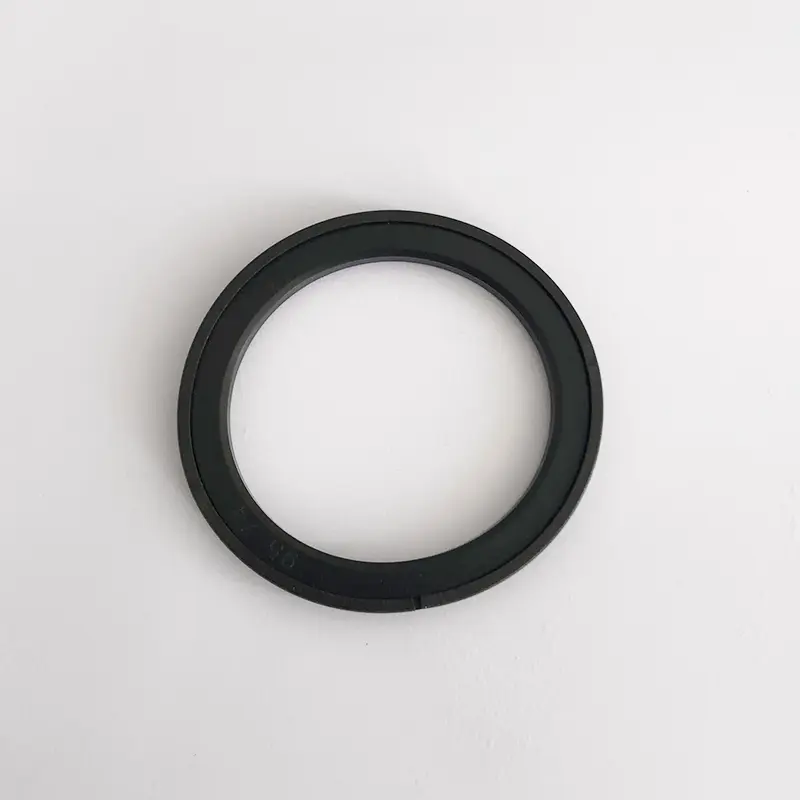

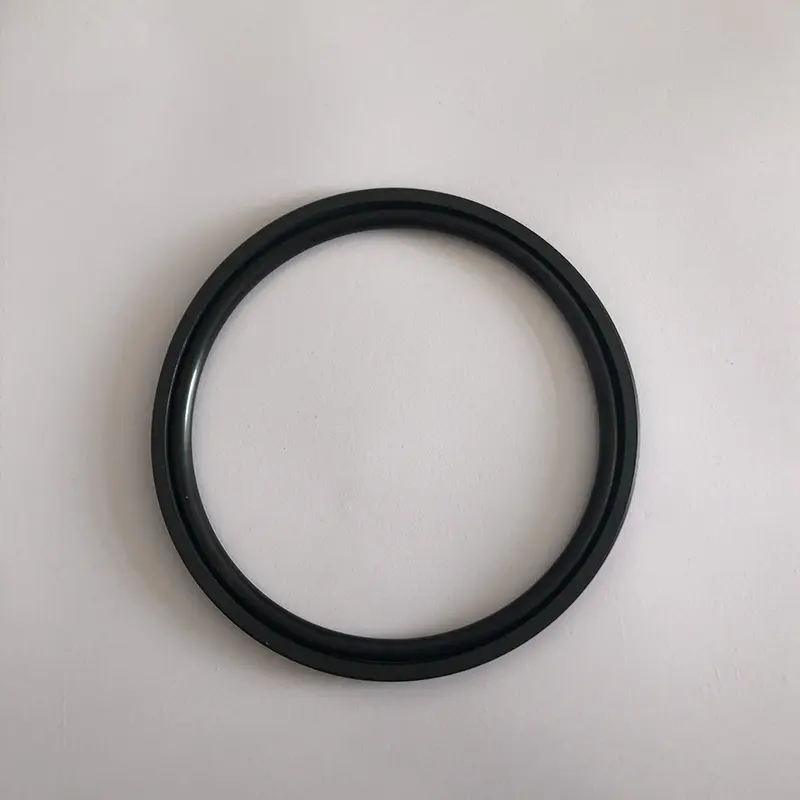

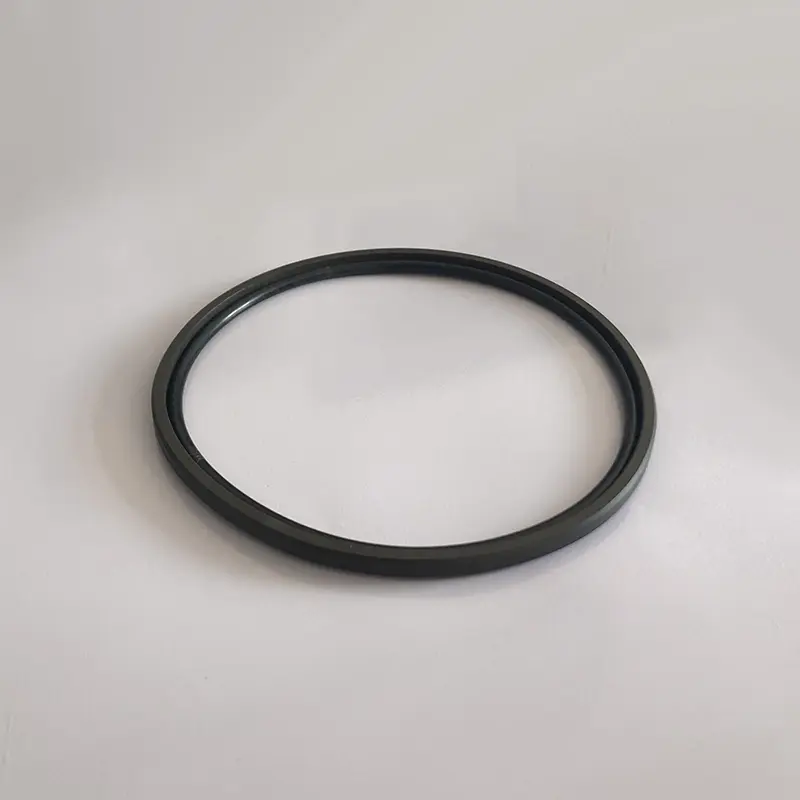

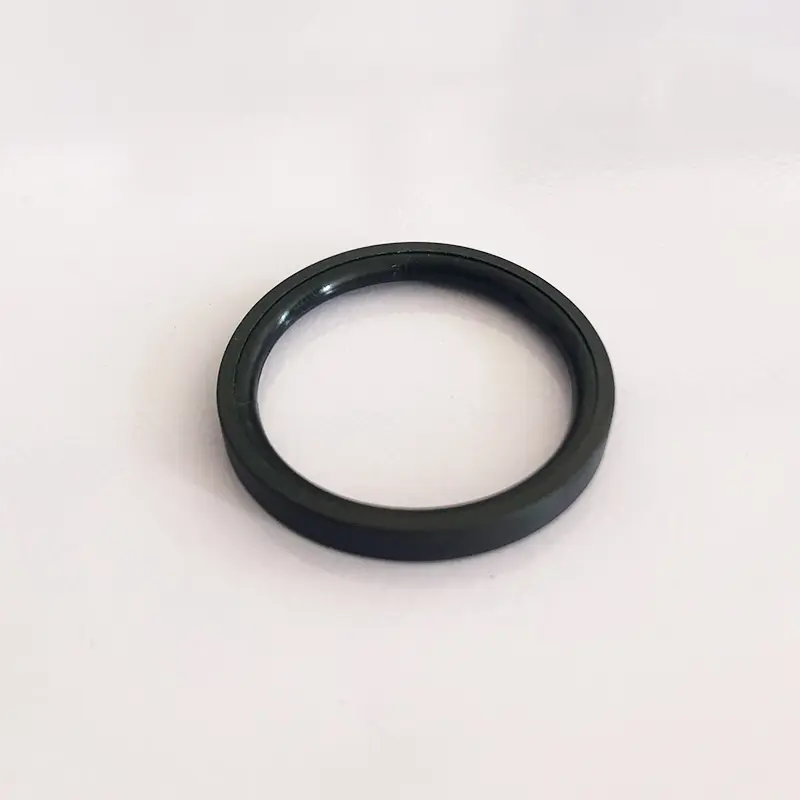

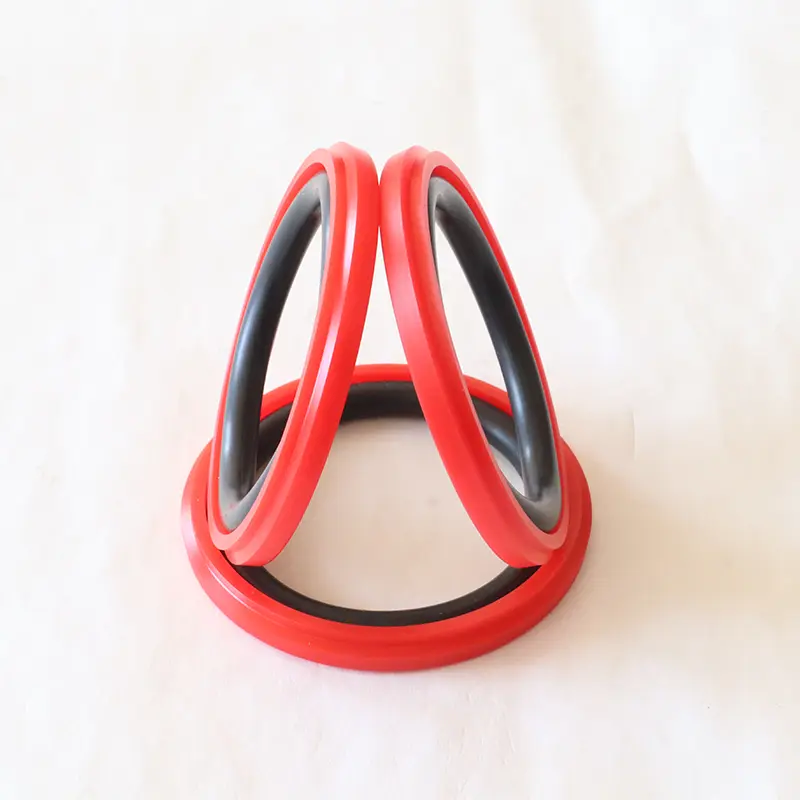

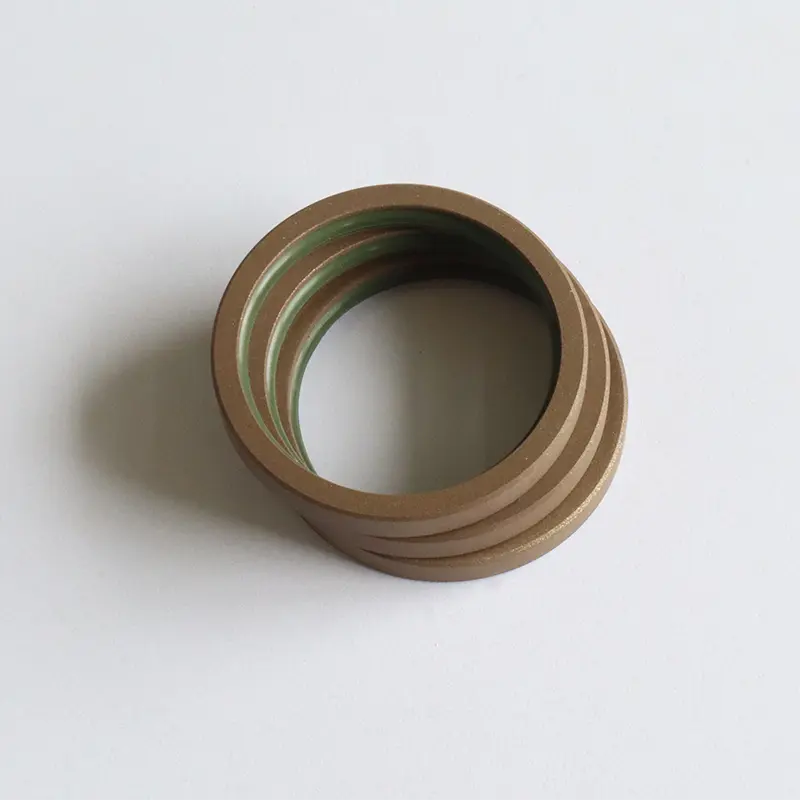

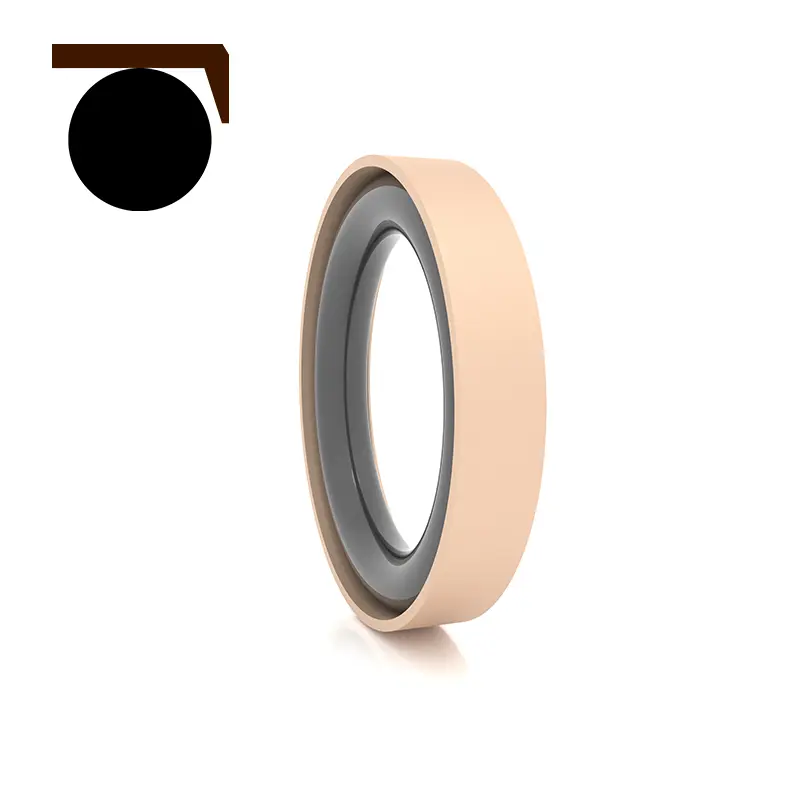

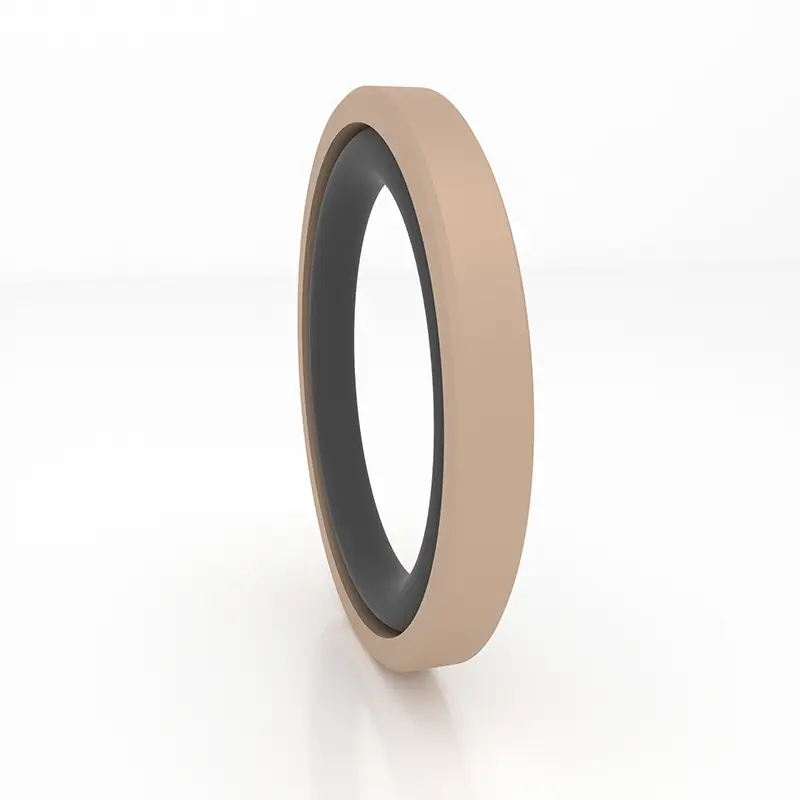

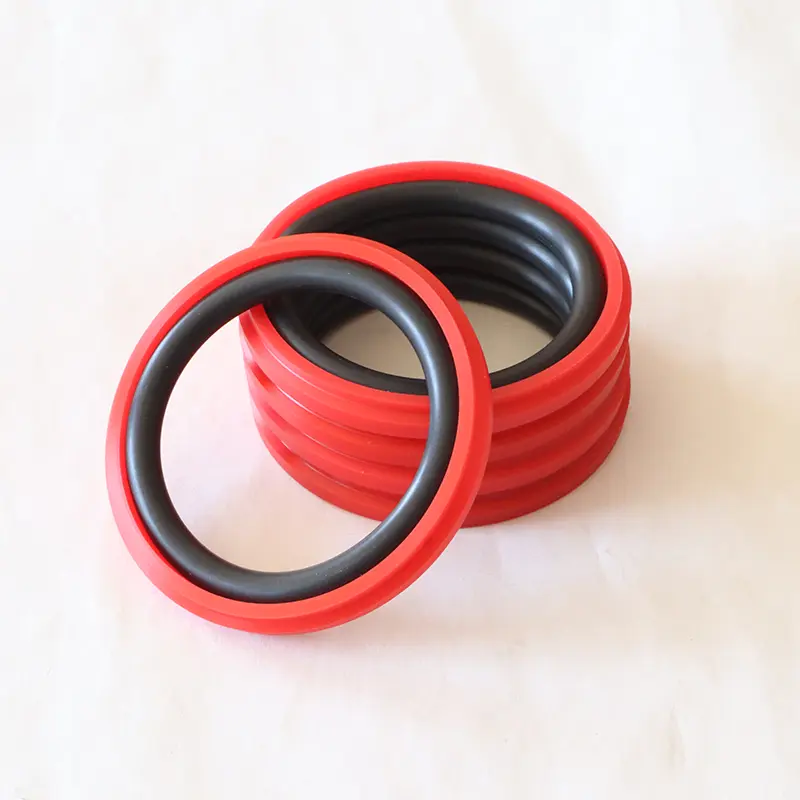

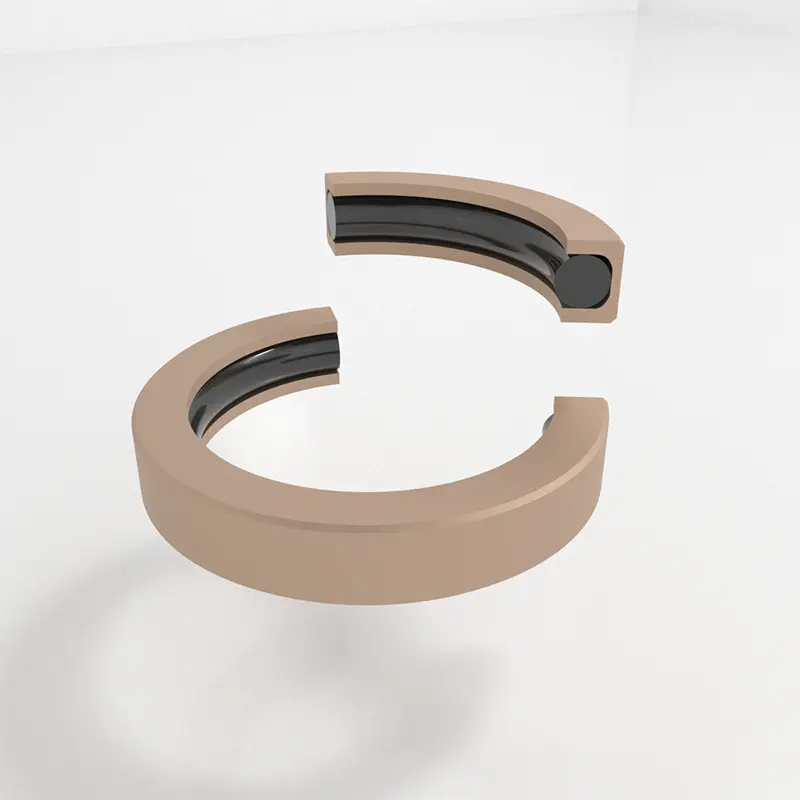

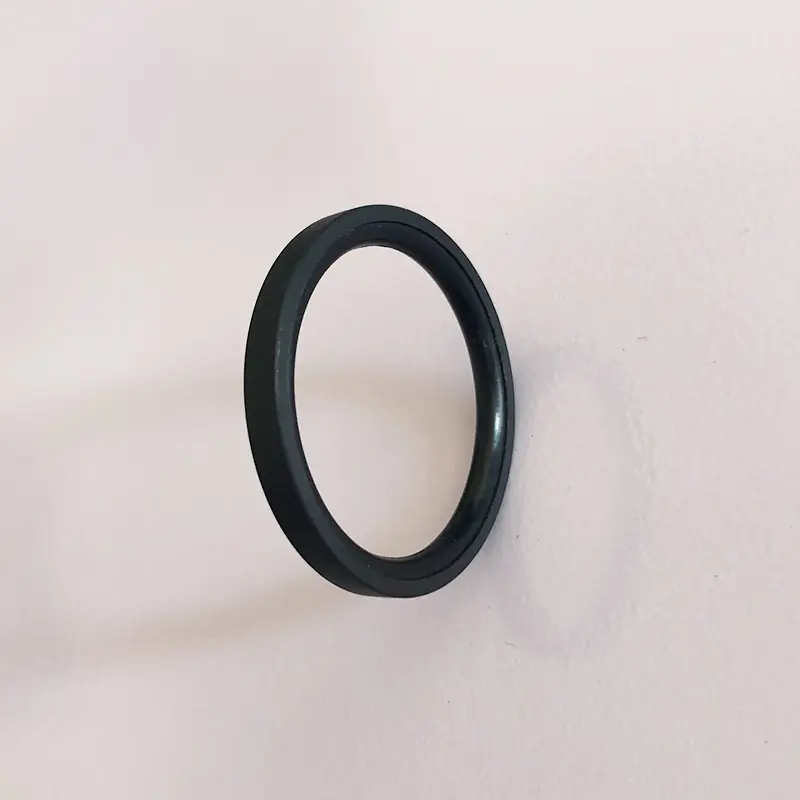

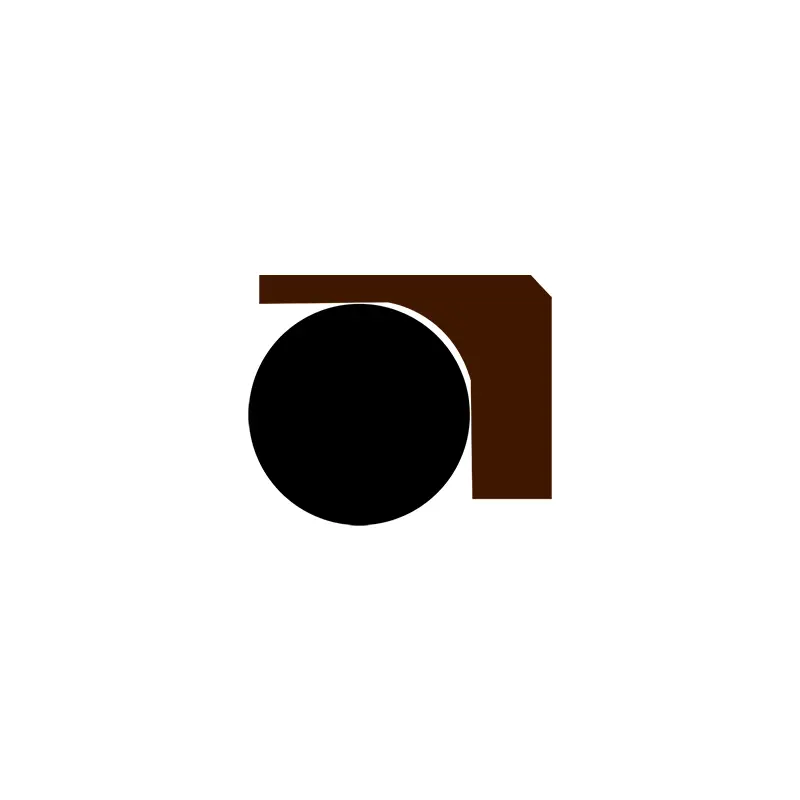

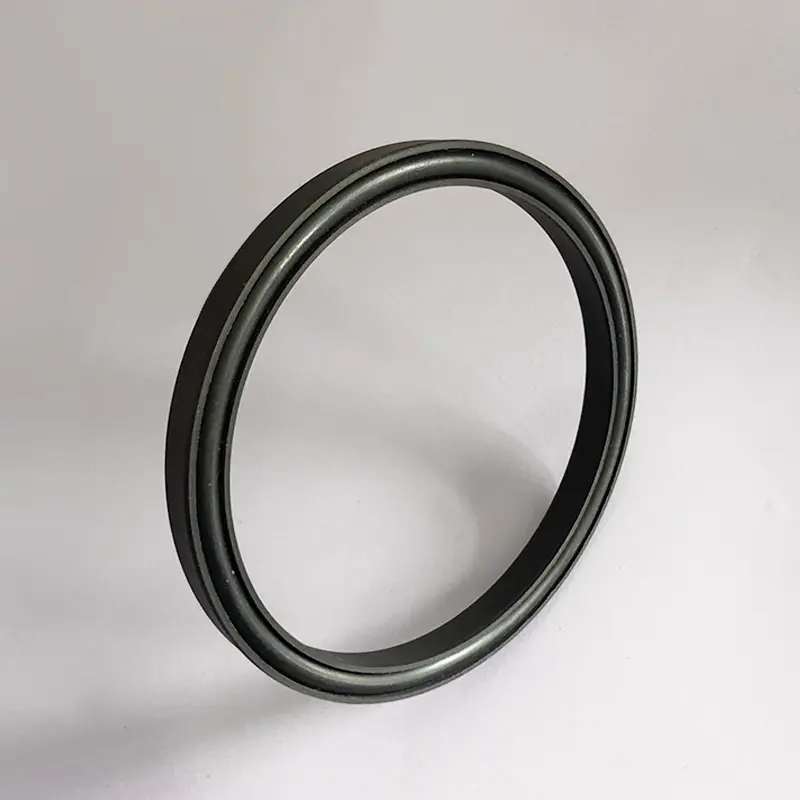

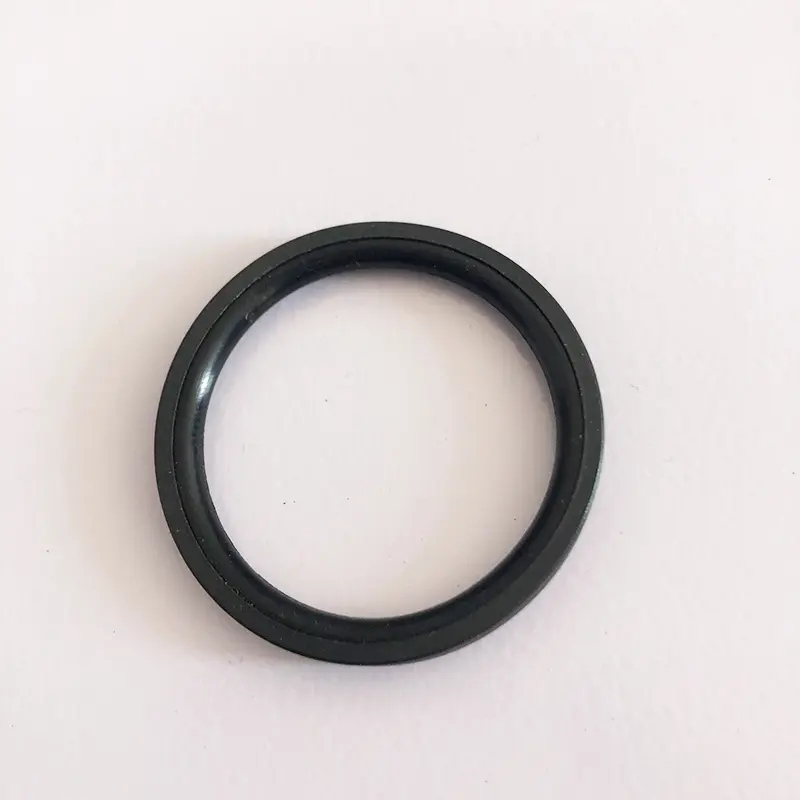

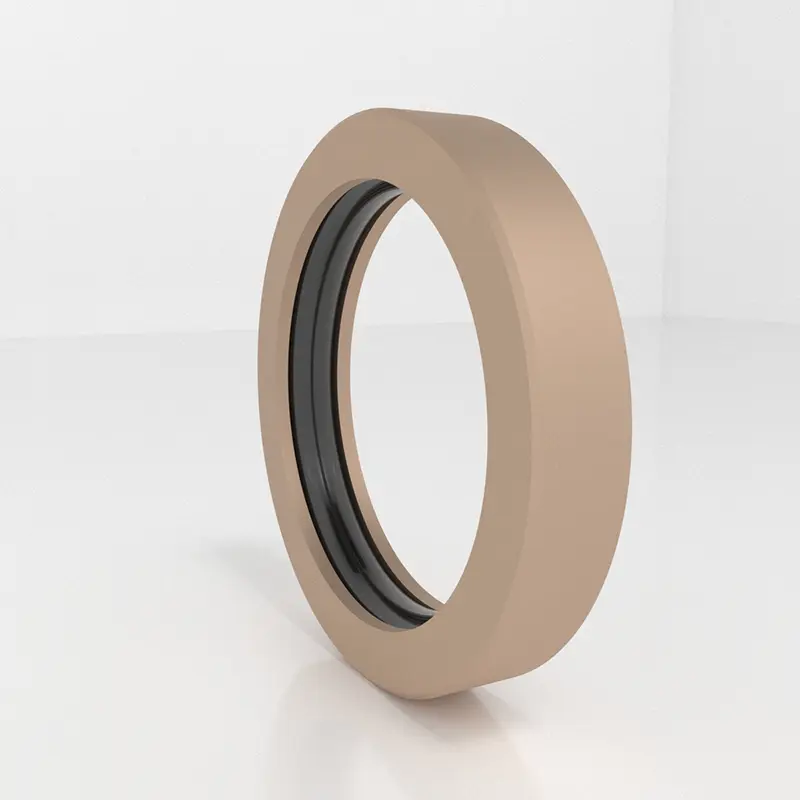

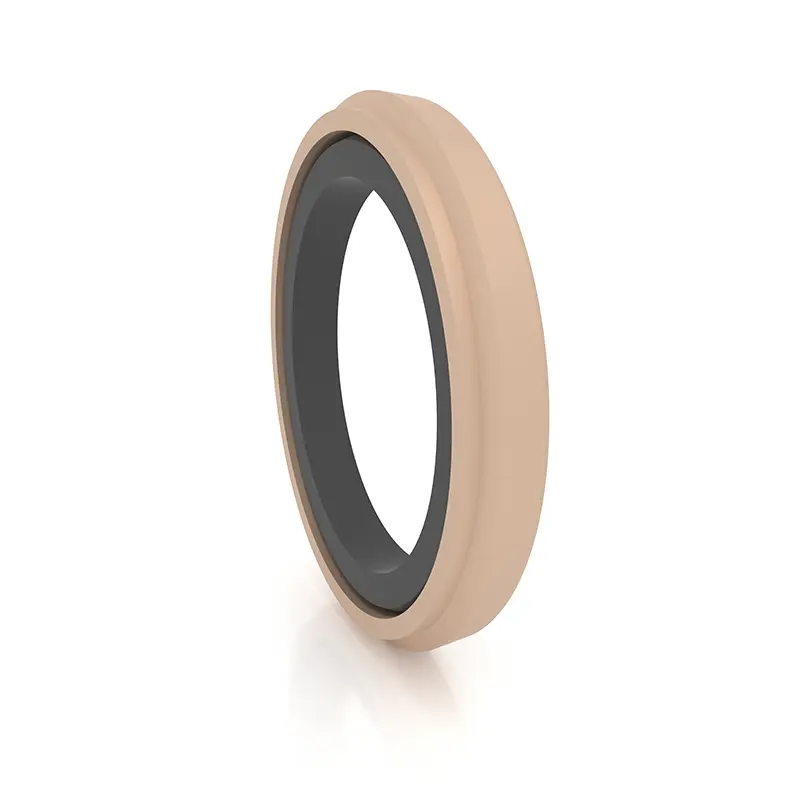

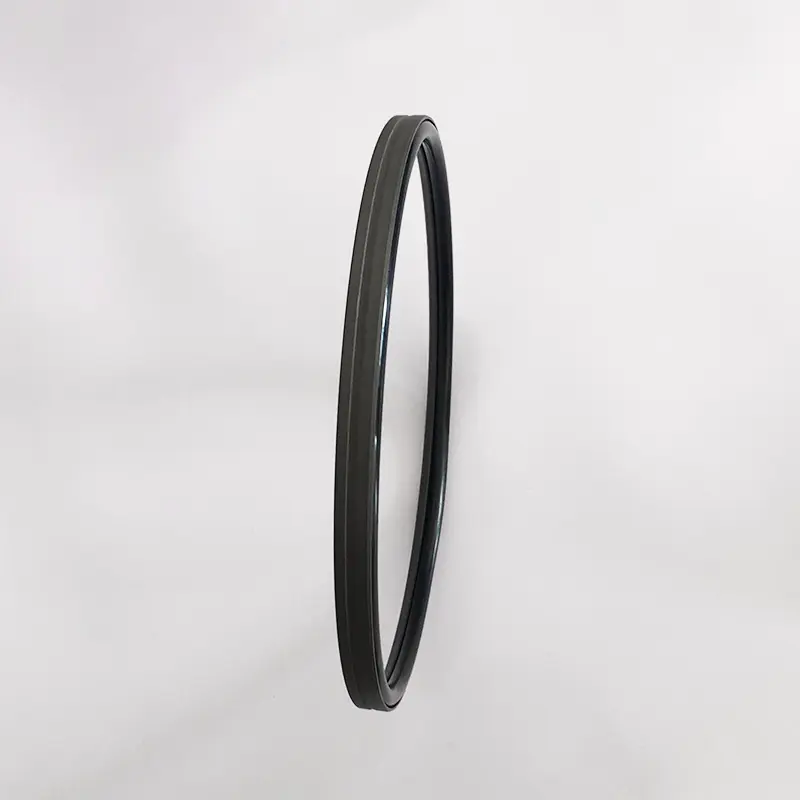

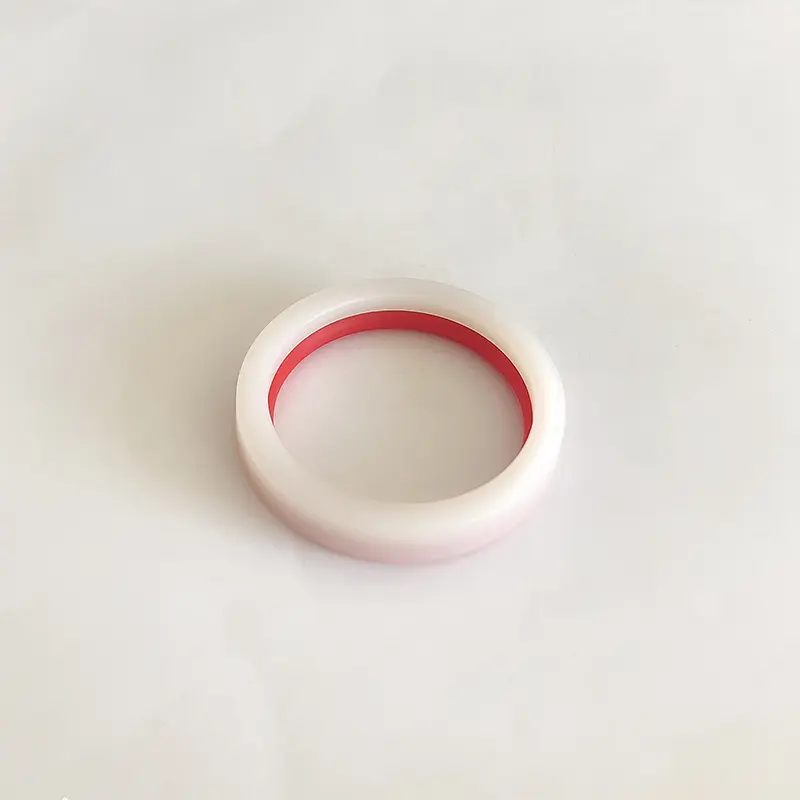

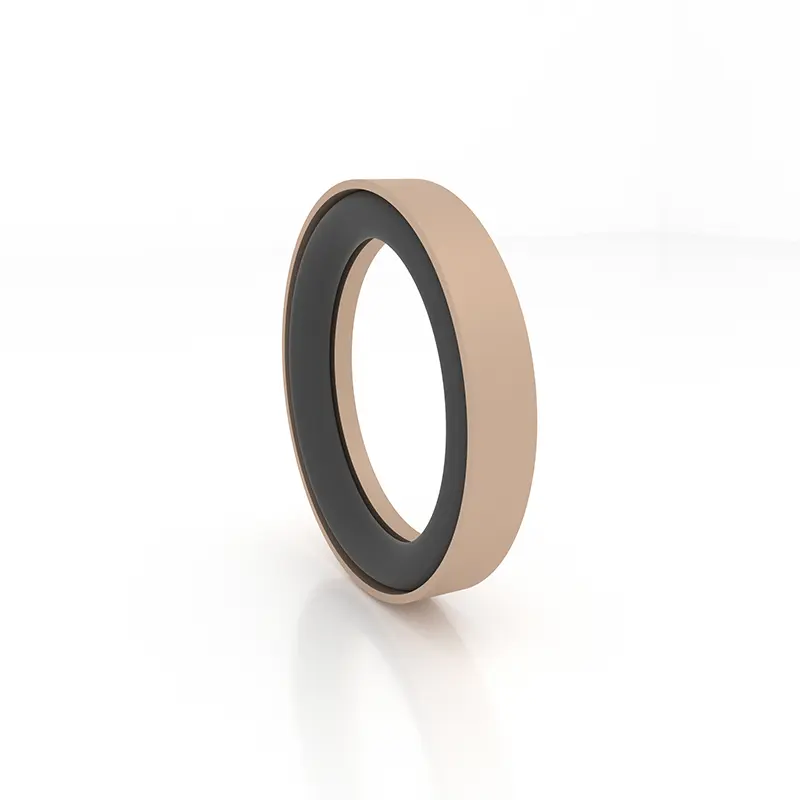

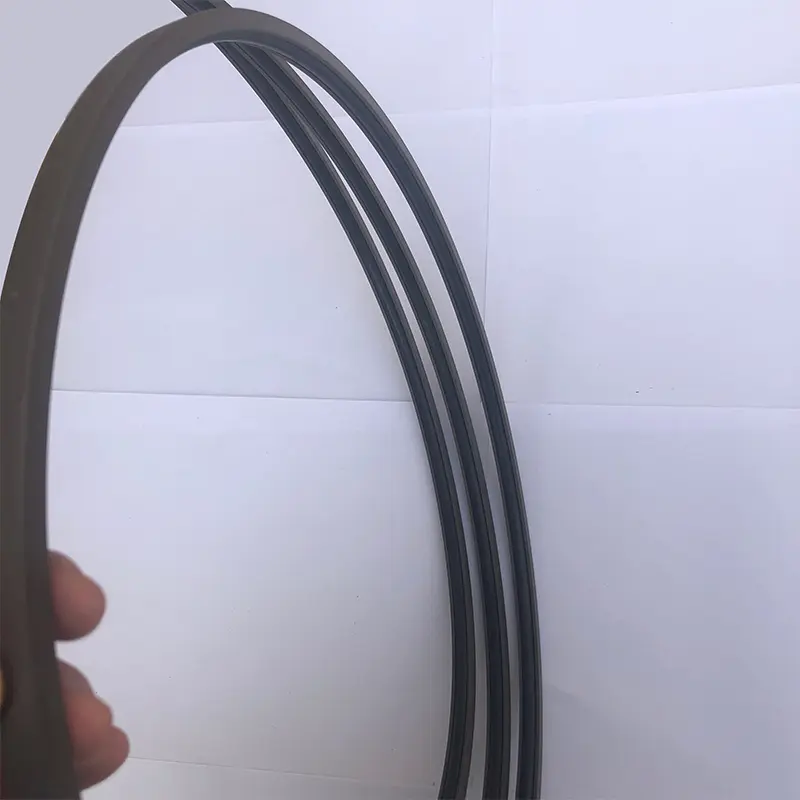

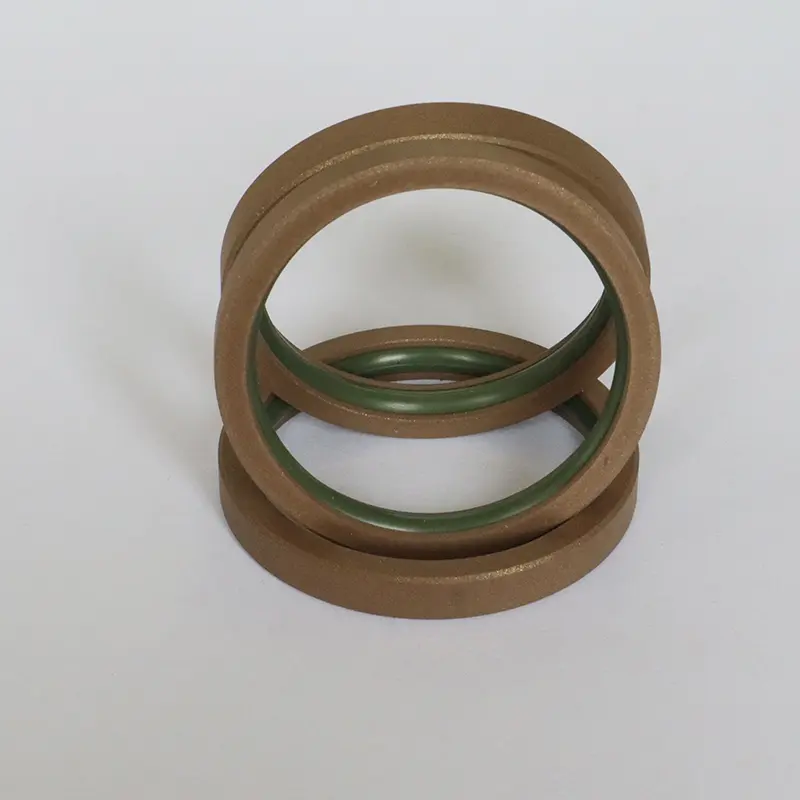

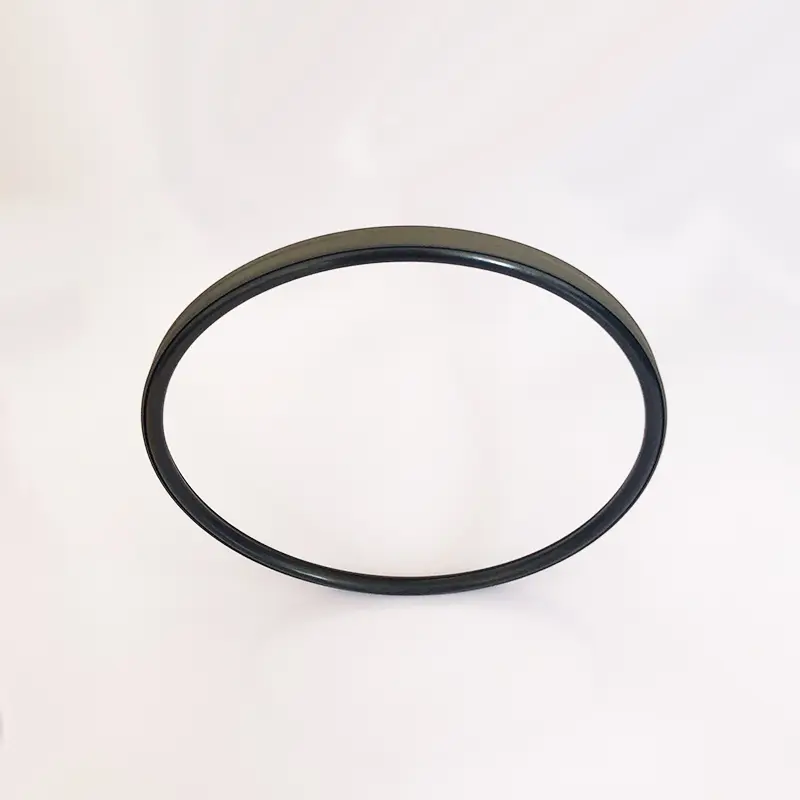

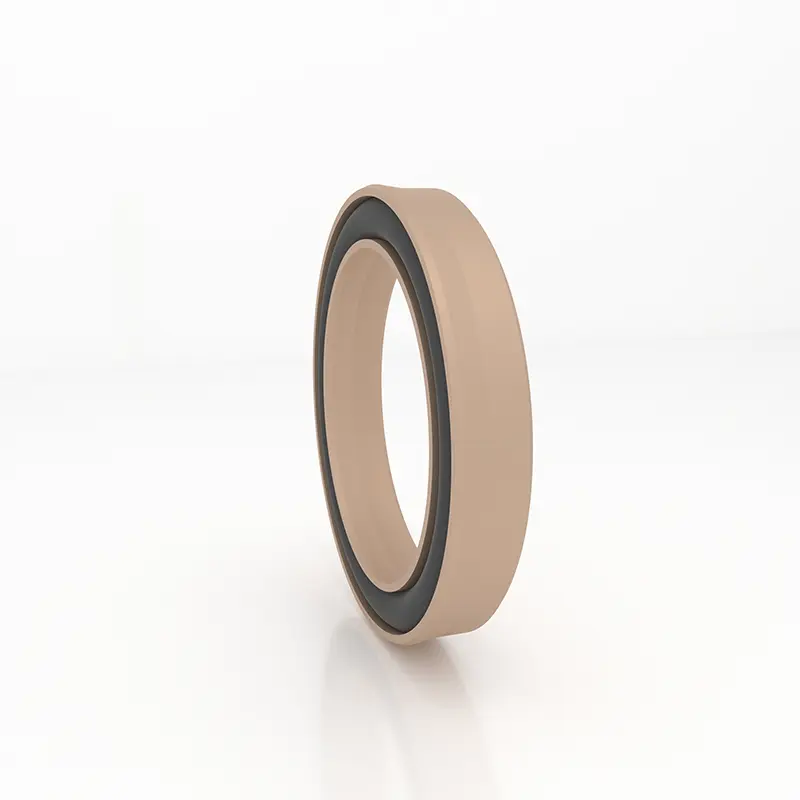

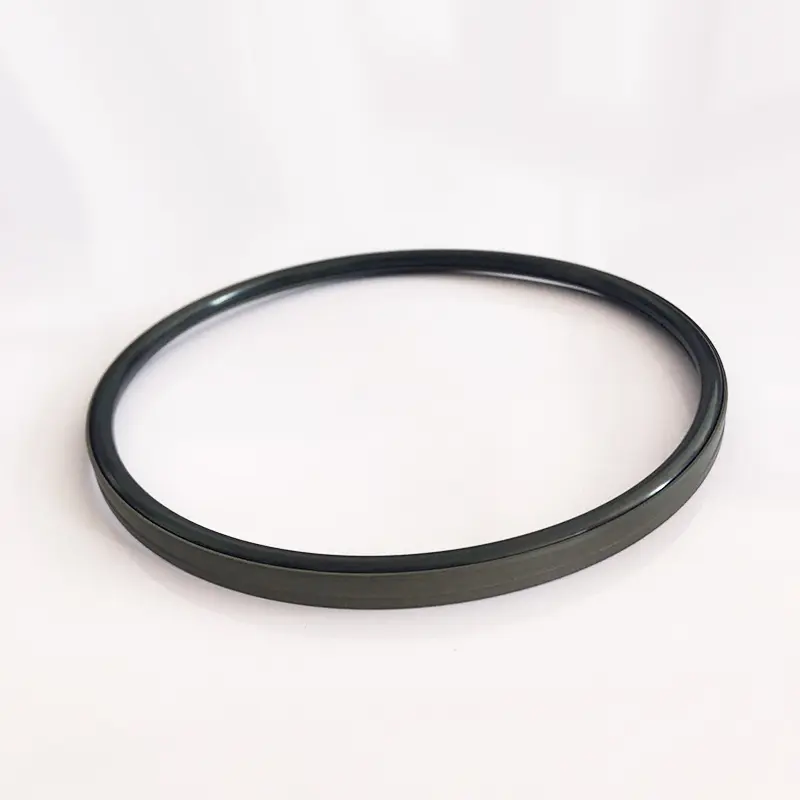

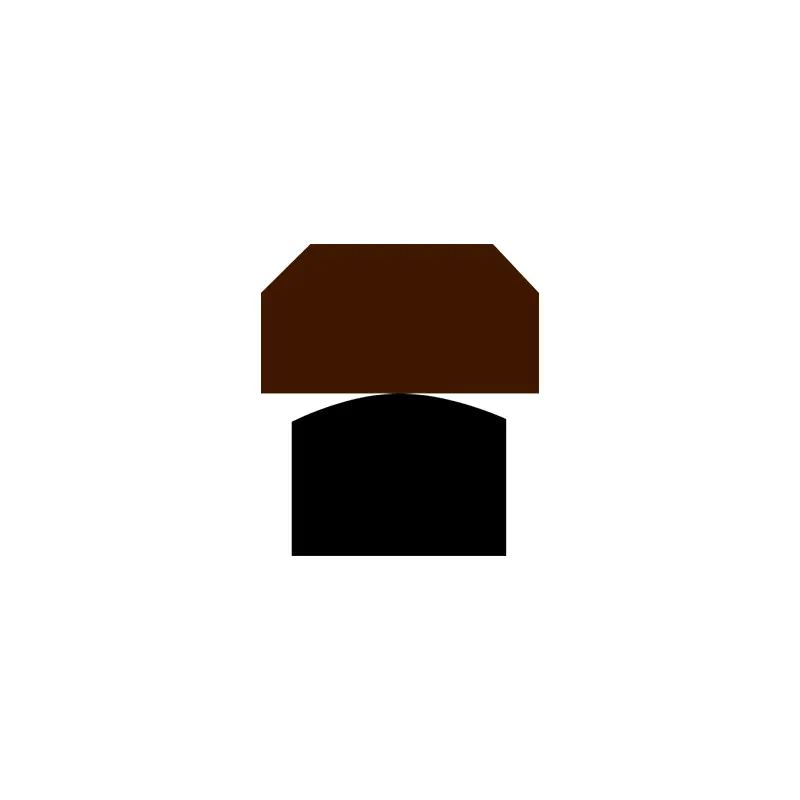

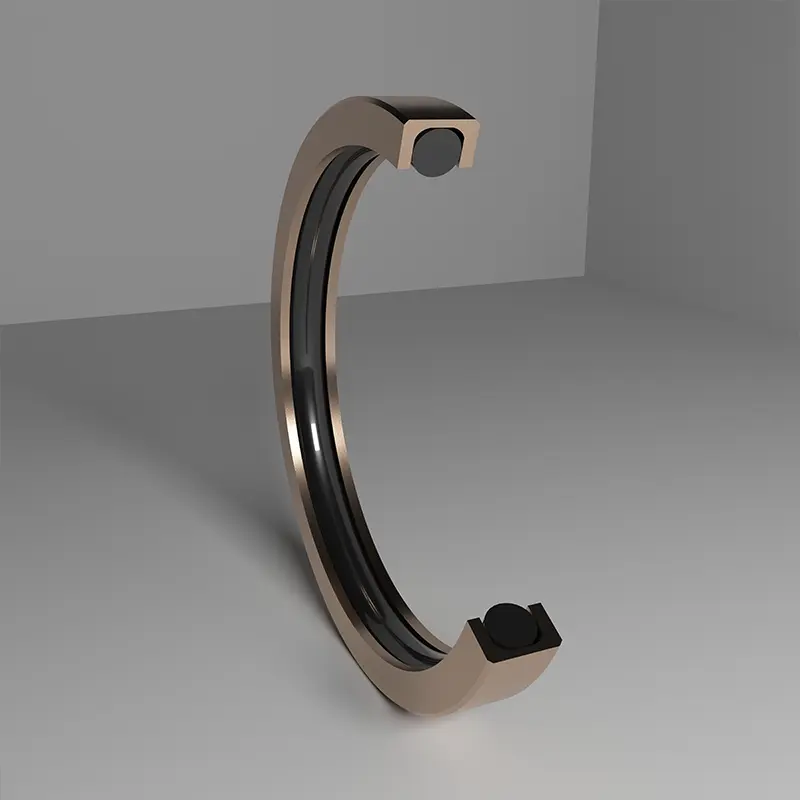

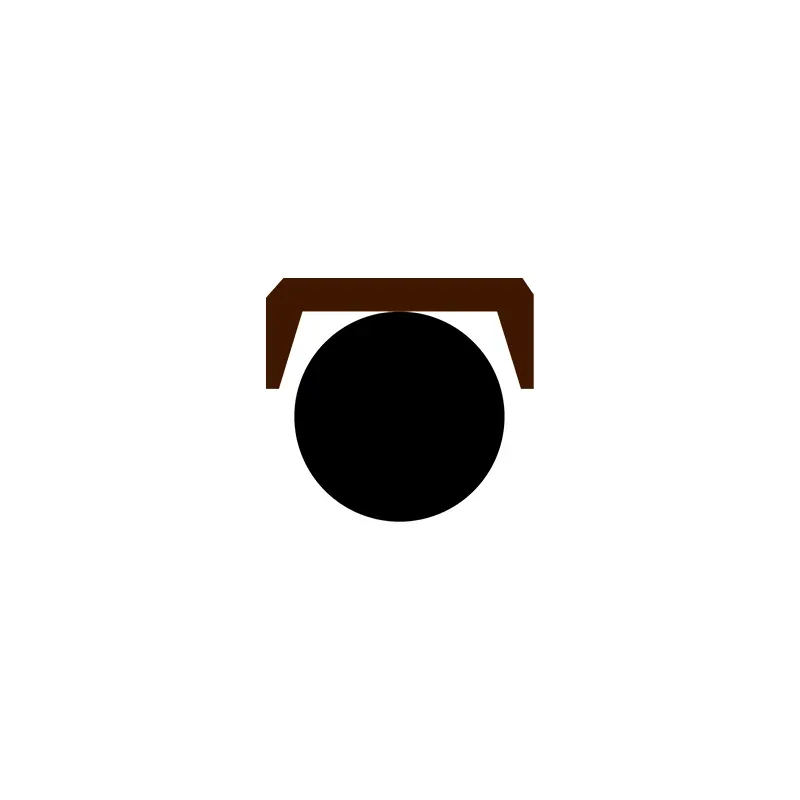

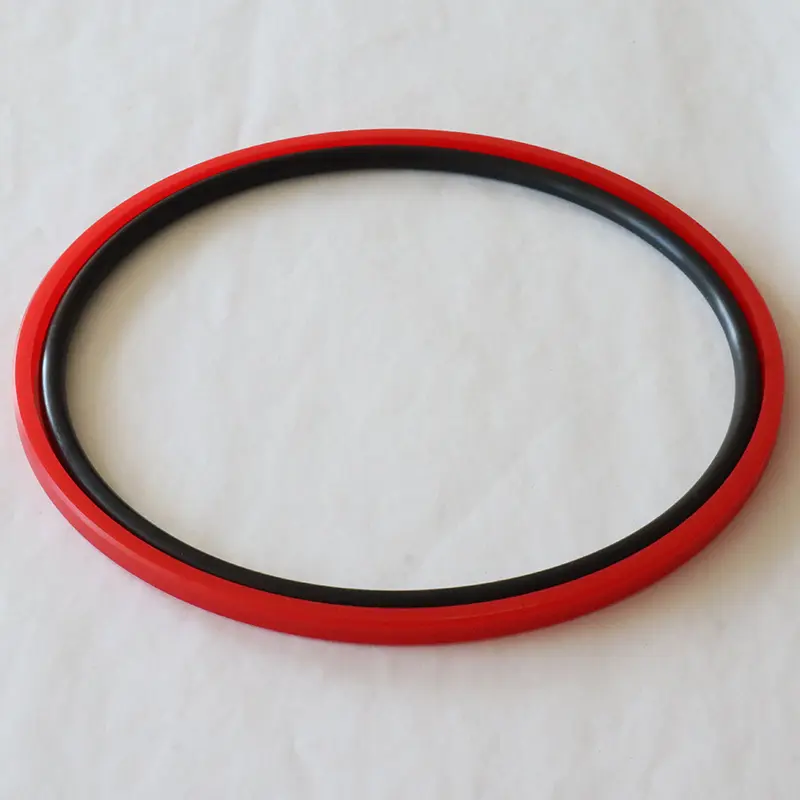

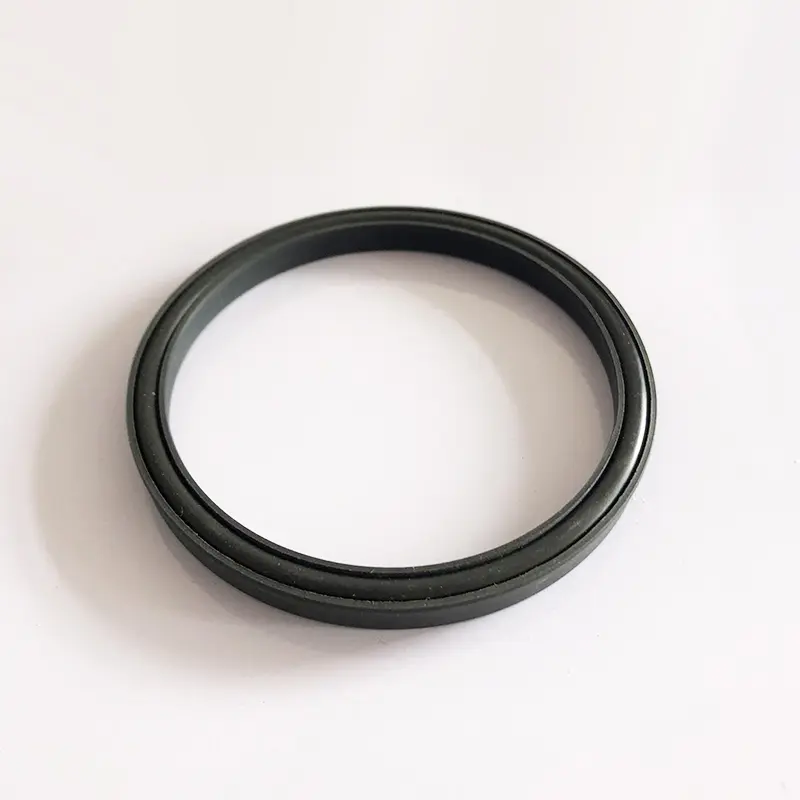

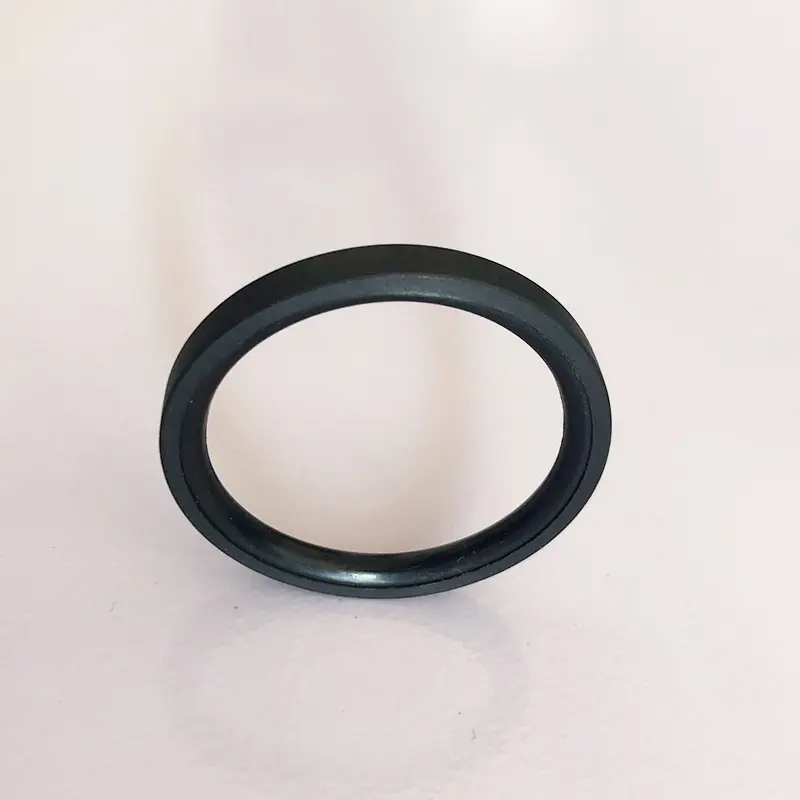

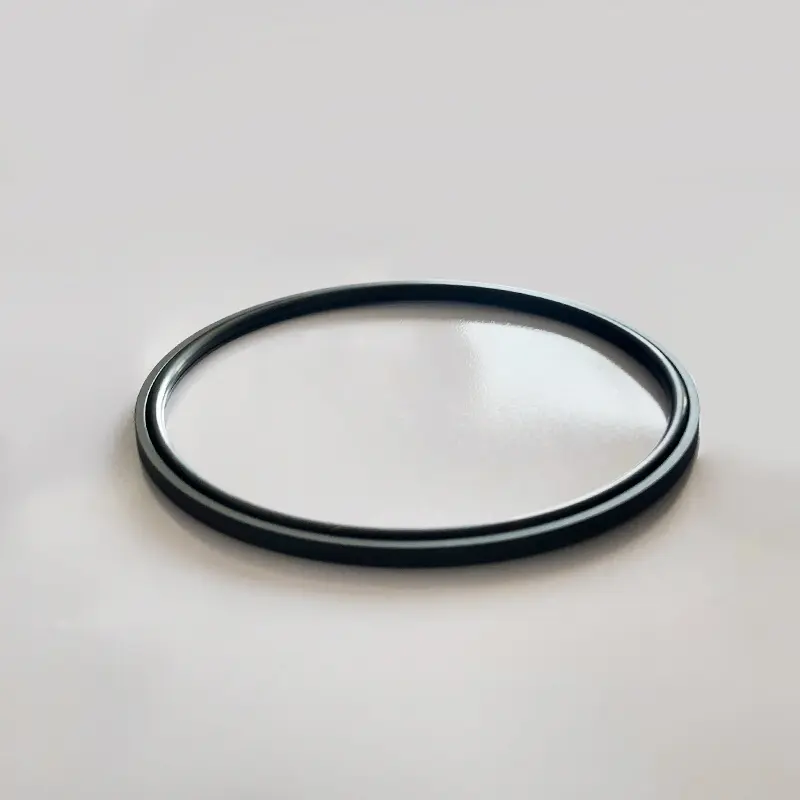

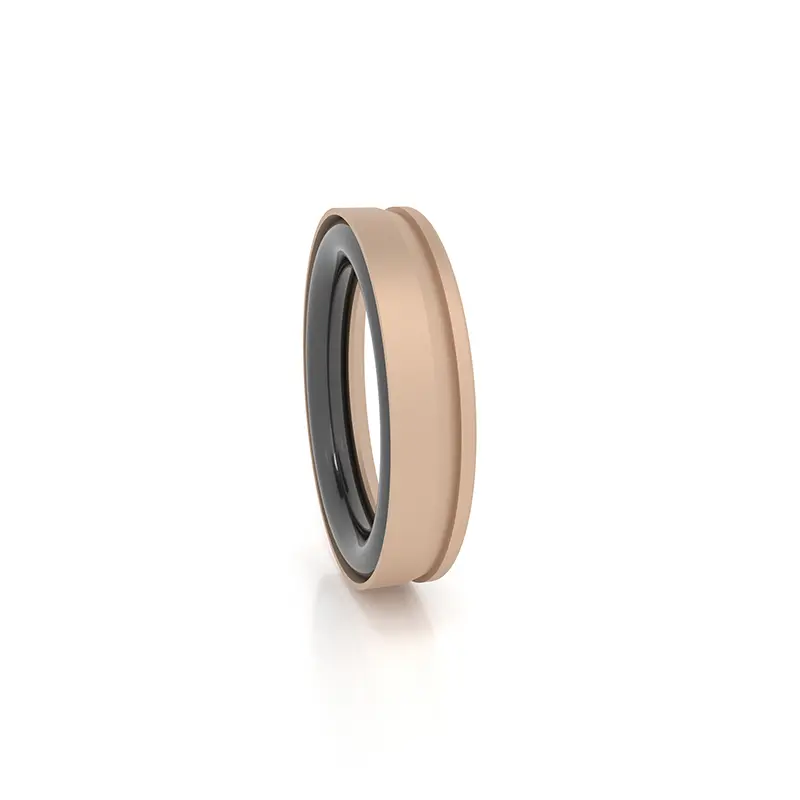

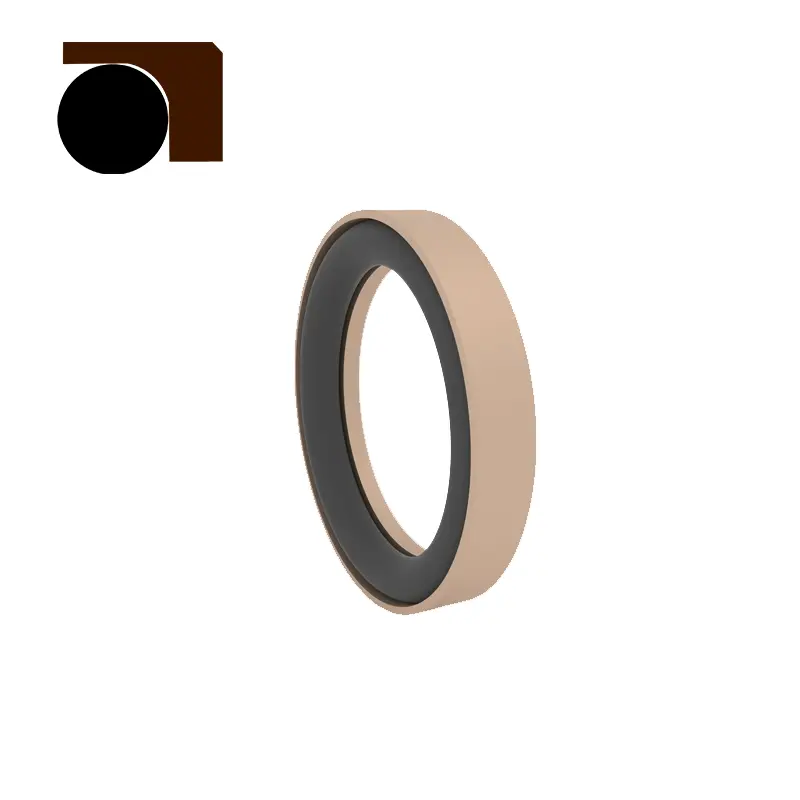

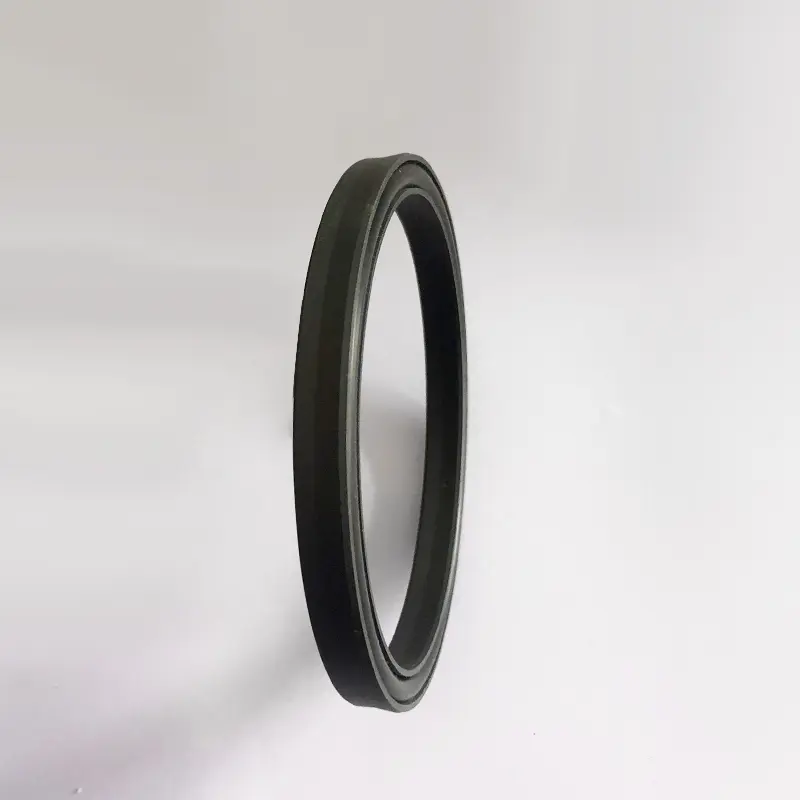

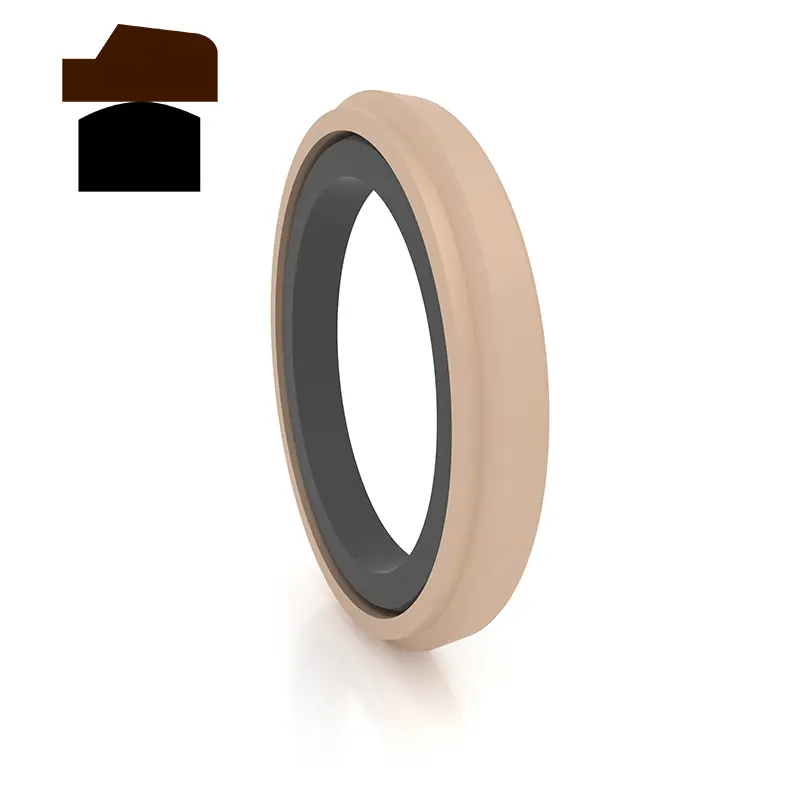

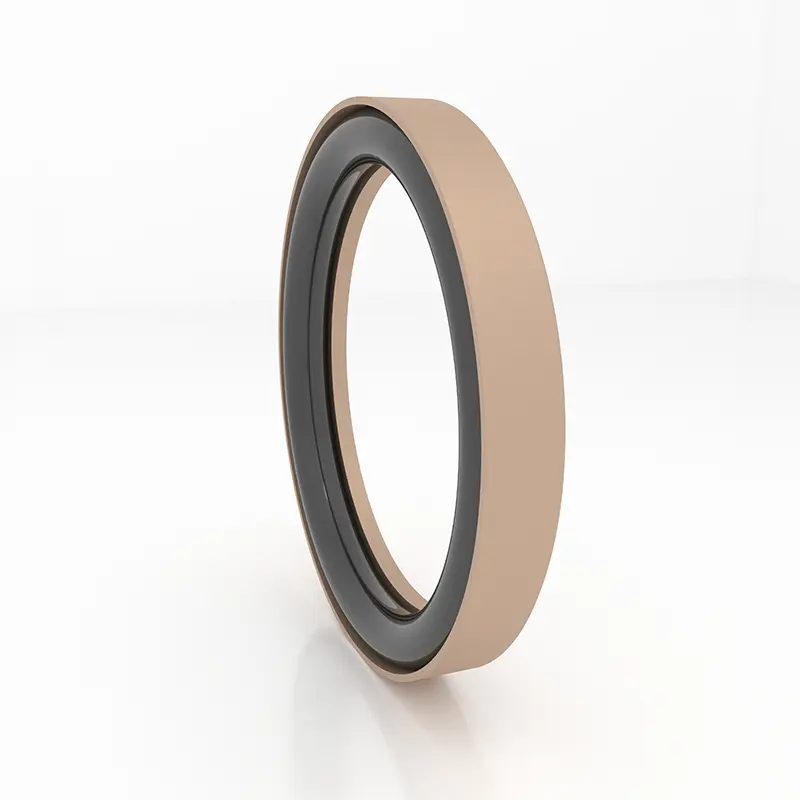

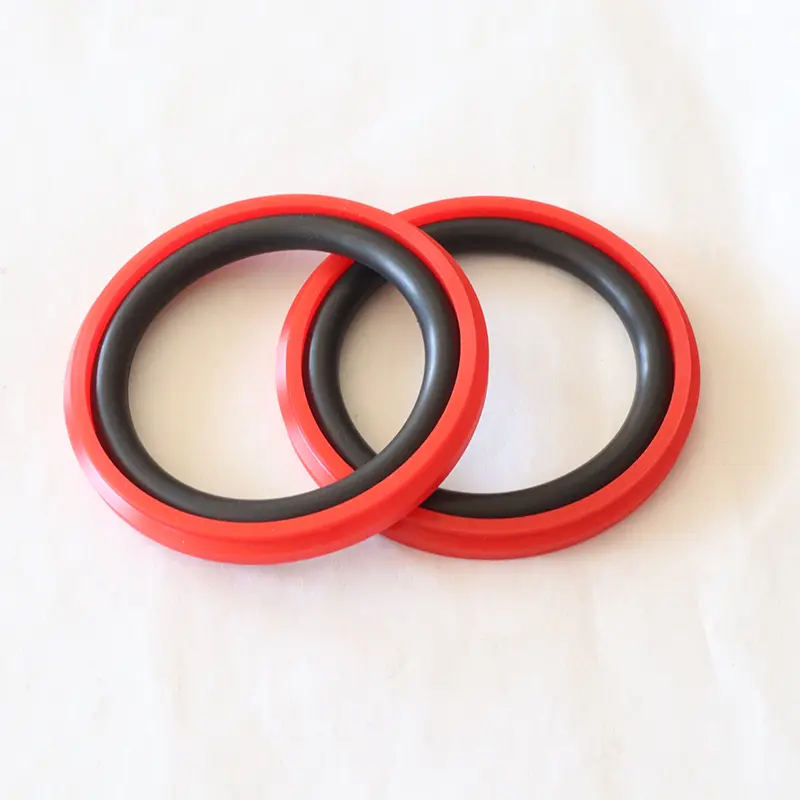

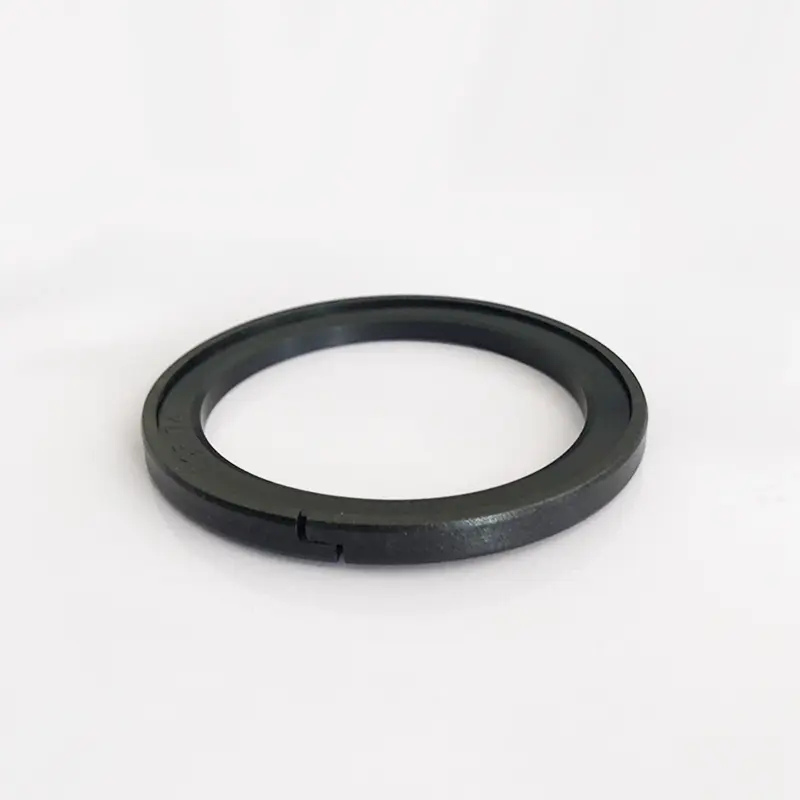

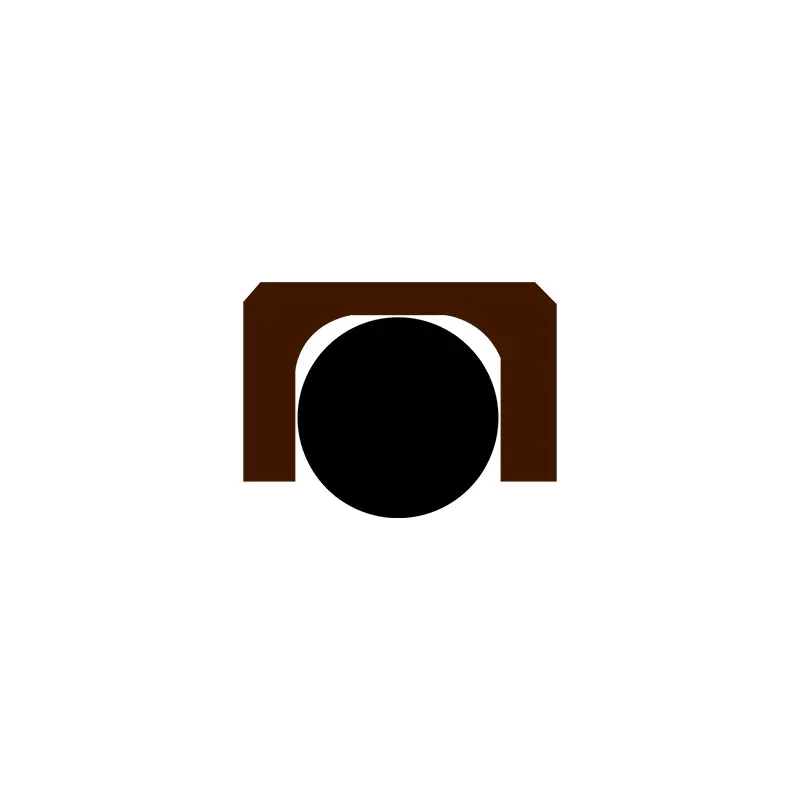

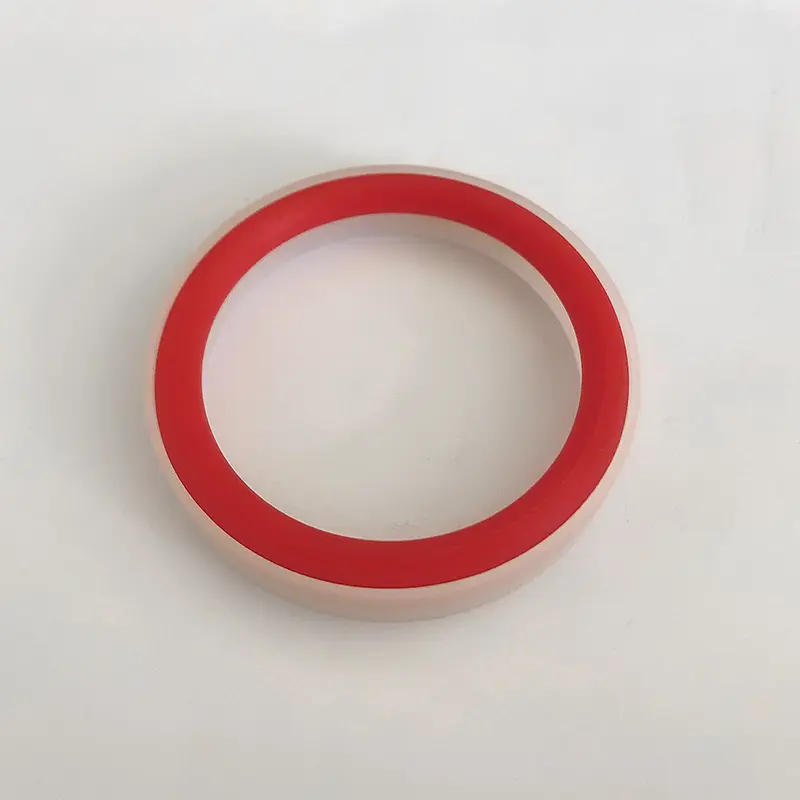

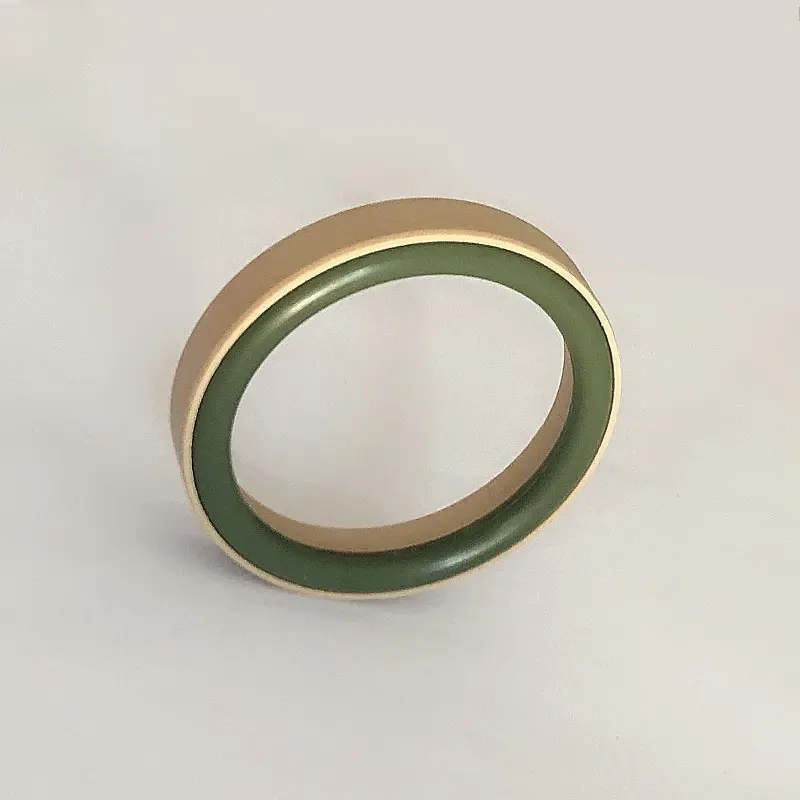

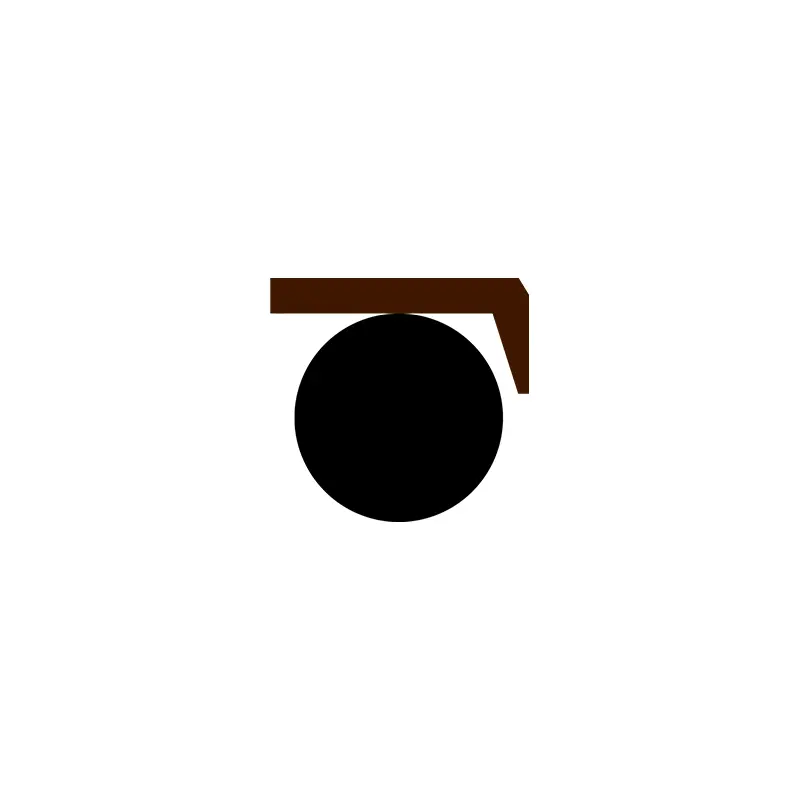

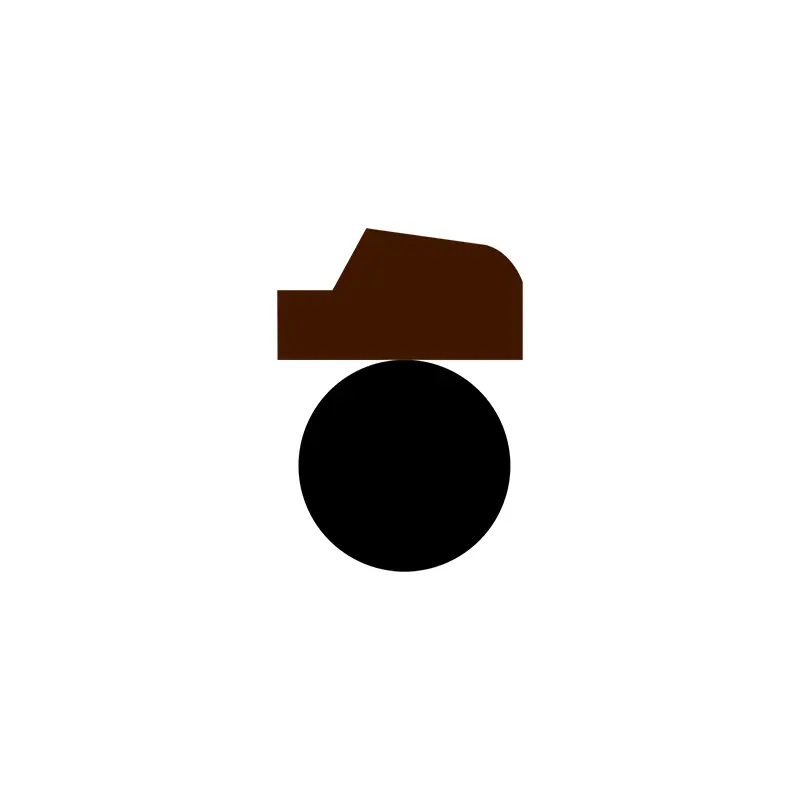

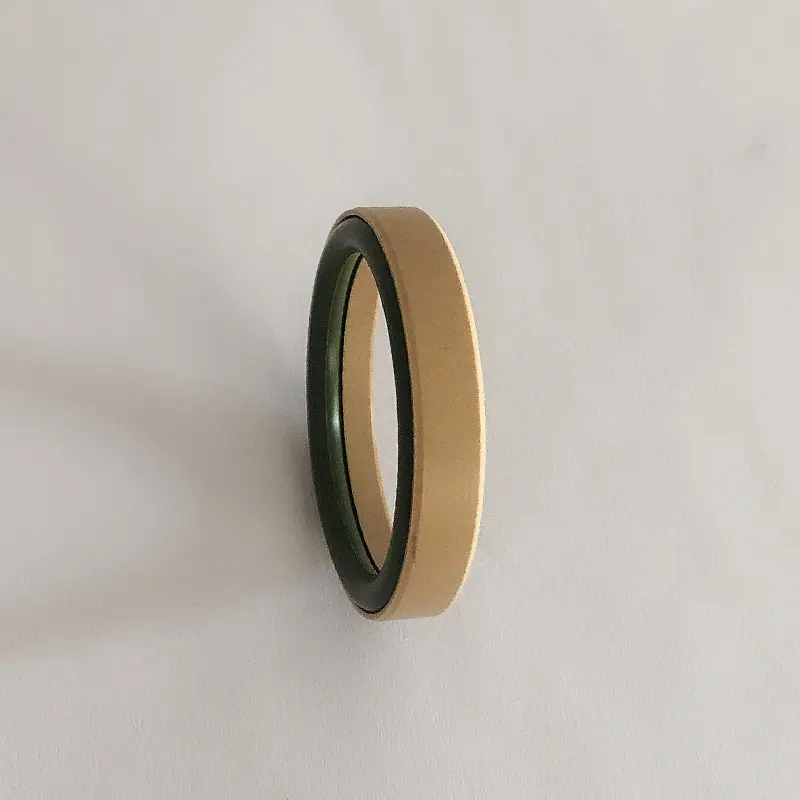

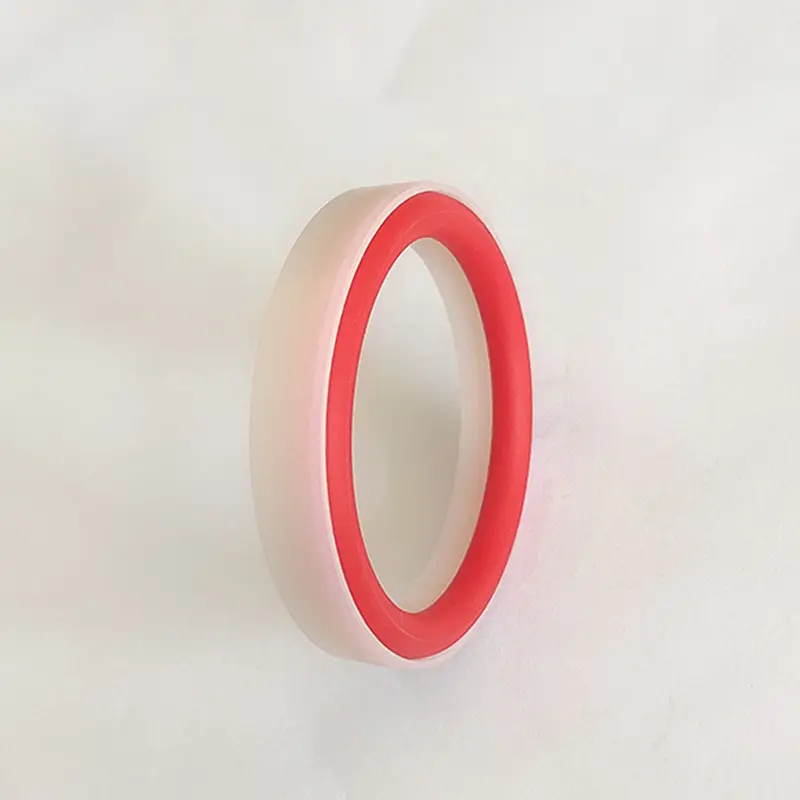

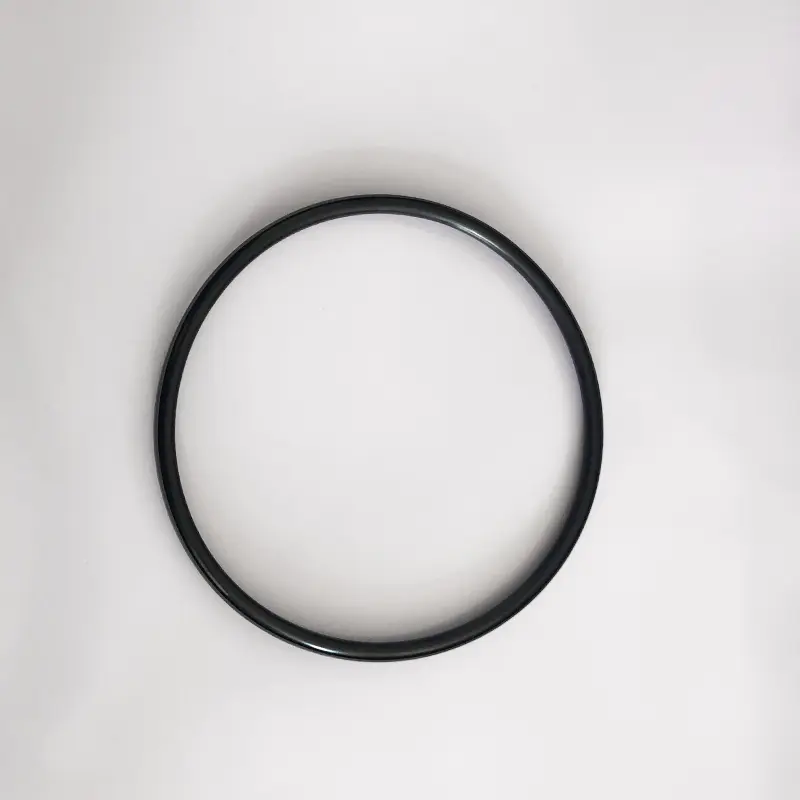

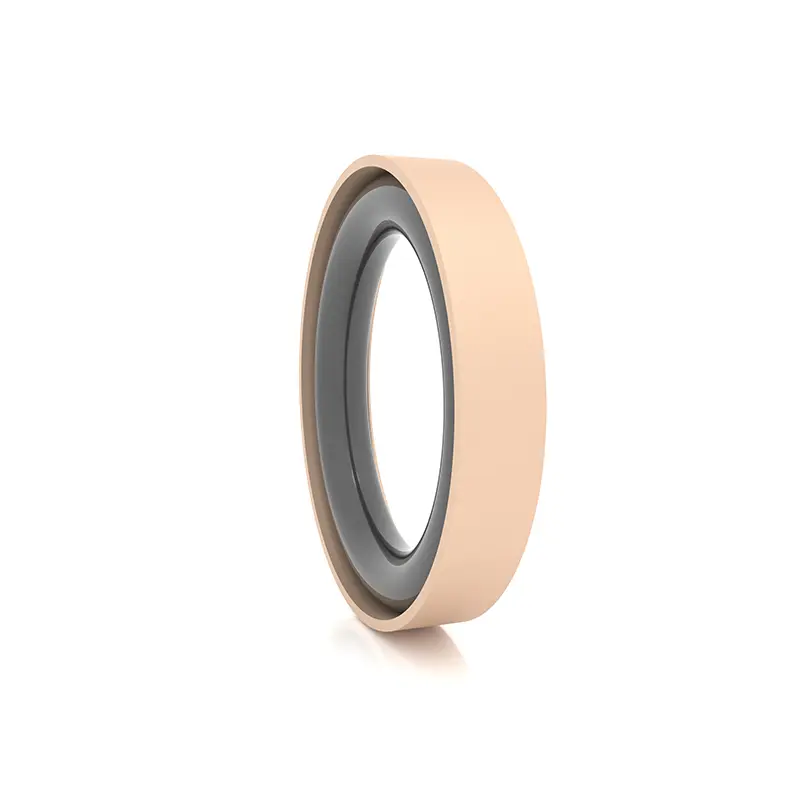

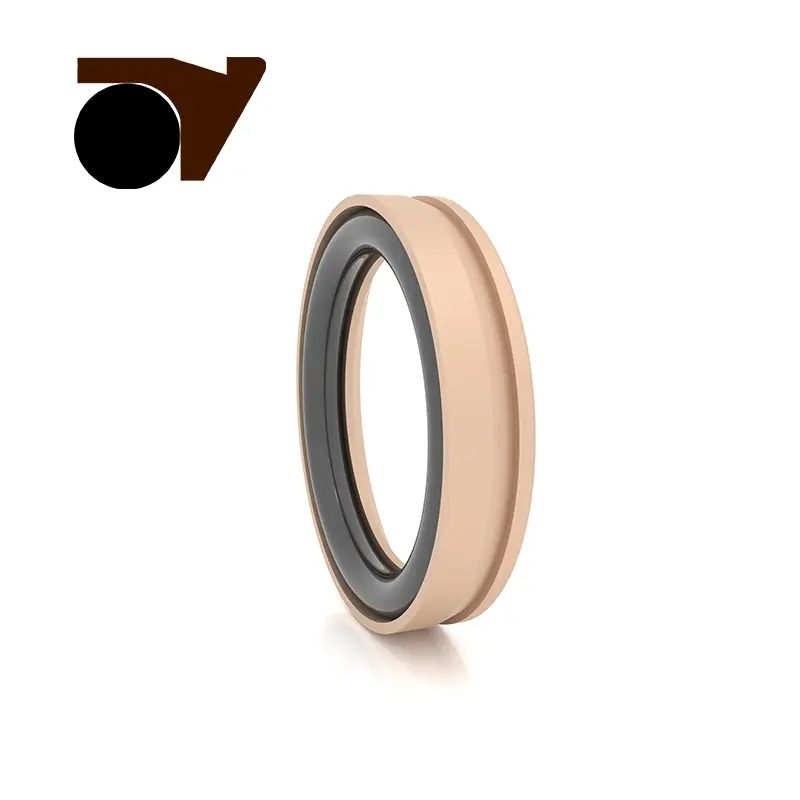

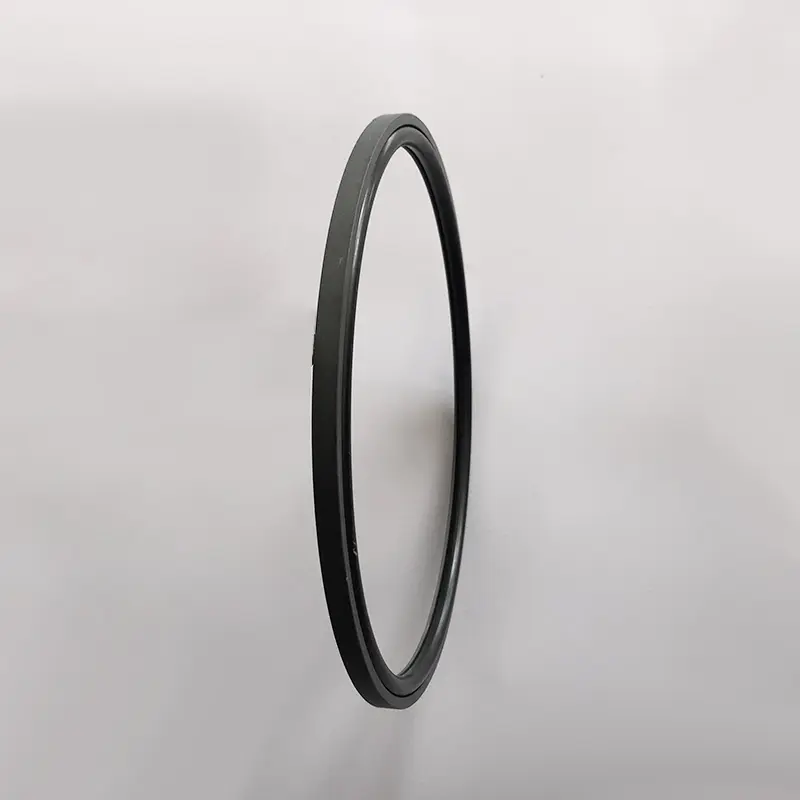

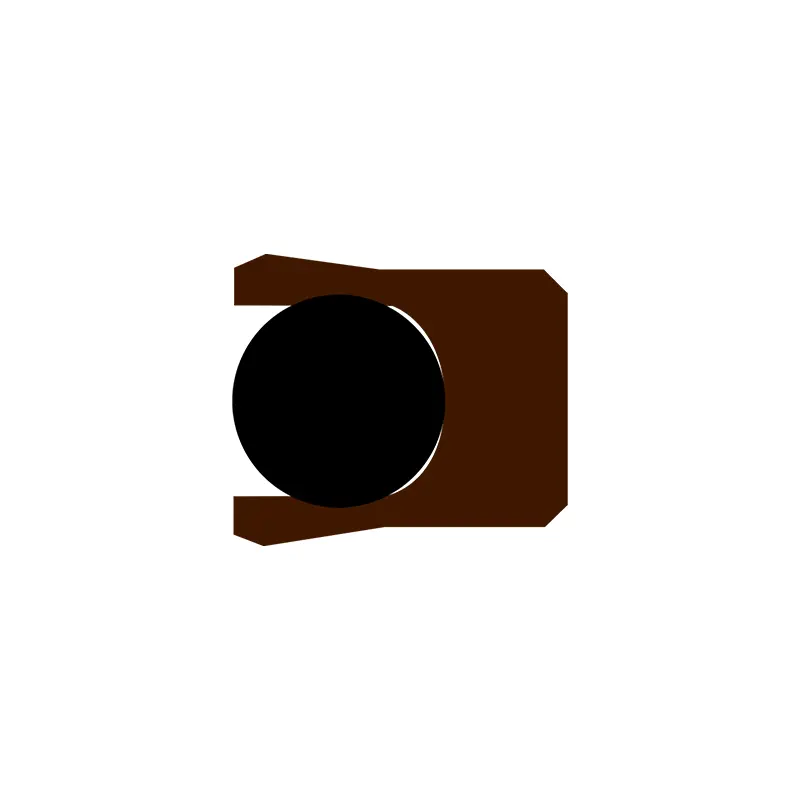

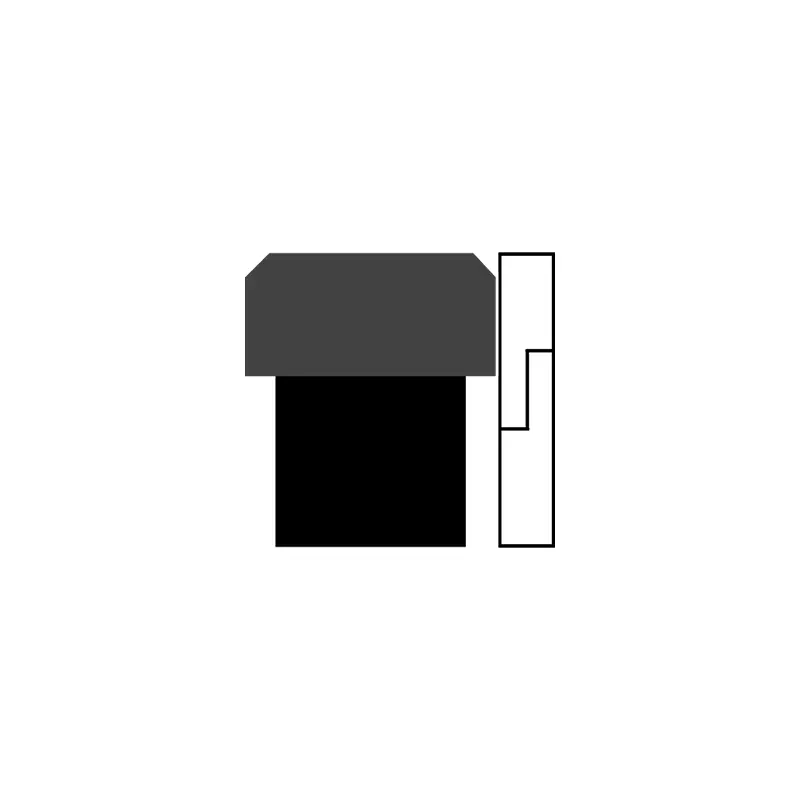

A dugattyú lyukak nagynyomású tömítései kiválóak, PTFE-ből vagy speciális kompozit anyagból, speciális alakú tömítőgyűrűkből és magas elasztikus O alakú gumi gyűrűkből állnak. A megfelelő O-gyűrűk szerint RC58-RC64 sorozatra (a GB1235-hez adaptálva) oszlanak, amelyeket kifejezetten a hidraulikus viszonzó mozgás egyirányú tömítéséhez használnak.
A PTFE anyag erős kémiai stabilitással, sav- és lúgos korrózióállósággal rendelkezik, és alkalmazkodik az összetett kémiai környezetekhez. A tömítőgyűrű és a gumi gyűrű együttesen működik a kiváló tömítő hatás elérése érdekében.
A tengeri tervezés során a dugattyú lyukak nagynyomású tömítései kulcsfontosságú védelmet nyújthatnak a mélytengeri detektorok hidraulikus rendszeréhez. A mélytengeri víznyomás magas, a tengervíz nagyon korrozív. Az anyagi előny az egyik előfeltétele a terméknek, hogy magas nyomásállóságot és korrózióállóságot biztosítson.
A nehéz gépek gyártásában a nagy daru hidraulikus teleszkópos fegyverek nagyon előnyösek. Az építési hely összetett, a teleszkópos karok gyakran mozognak, és a nyomás változik. A PTFE anyag kopásálló, vékony ajak-kialakítással, a kopás valós idejű kompenzációjával, a szoros tömítéssel és a csökkent kudarc kockázatokkal kombinálva.
Az új energia járművek területén a dugattyús lyukak nagynyomású tömítései szintén kritikusak. Az EPS hidraulikus alkatrészeiben az anyag stabil, és pontosan képes lezárni a hidraulikus olaj erózióját és a hőmérsékleti változásokat; A fékrendszerben a nagynyomású ütés és a fékfolyadék korróziója érdekében a speciális szerkezet és az optimalizált vastagságú tömítőgyűrű szigorúan megakadályozza a szivárgást és biztosítja a biztonságot.

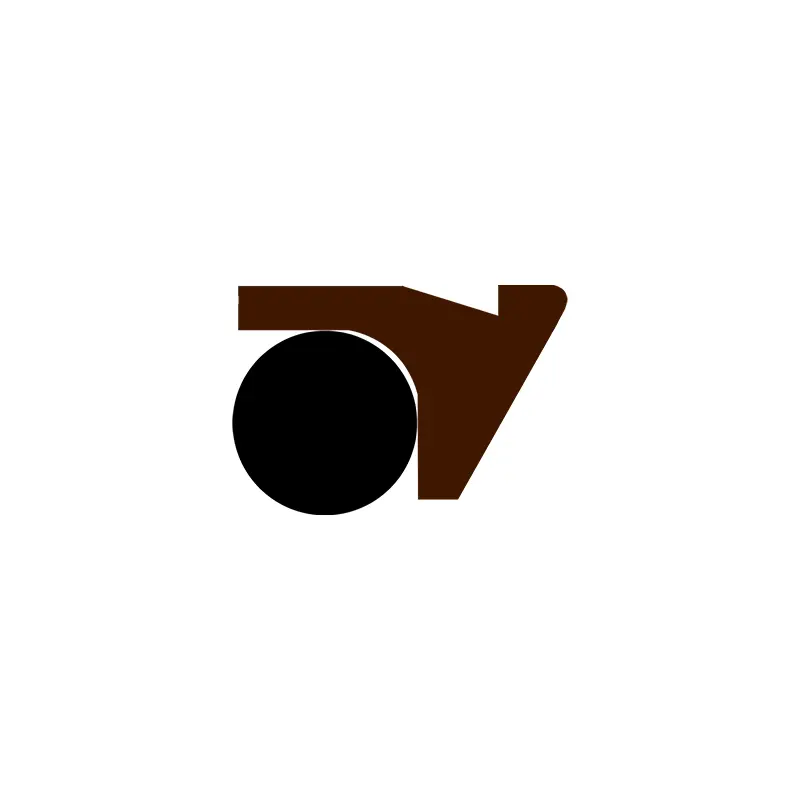

A dugattyús lyukak nagynyomású tömítései, amelyeket előállítottunk, vannak olyan modellek, amelyek vékony ajak kialakításúak, jó kompenzációval és kiváló tömítéssel. Jól optimalizálva vannak a víznyomás és az alacsony viszkozitású közegekhez. A speciális szerkezet ellenáll a magas nyomásnak, és kiváló anyagminőséggel rendelkezik. Ez a legjobb választás a hatékony tömítés megnyitásához.
Termékjellemzők:
1. Alacsony súrlódás, kicsi kiindulási ellenállás, sima mozgás, egyenlő dinamikus és statikus súrlódás, nincs kúszó;
2. Hosszú élettartam, olajmentes kenési tömítésekhez használható;
3. Használható a magas nyomás, az ultra-nagy nyomás, a víz és más alacsony viszkozitási közegek tömítésére;
4. Használható a víz és más alacsony viszkozitási közegek tömítésére
Anyagválasztás

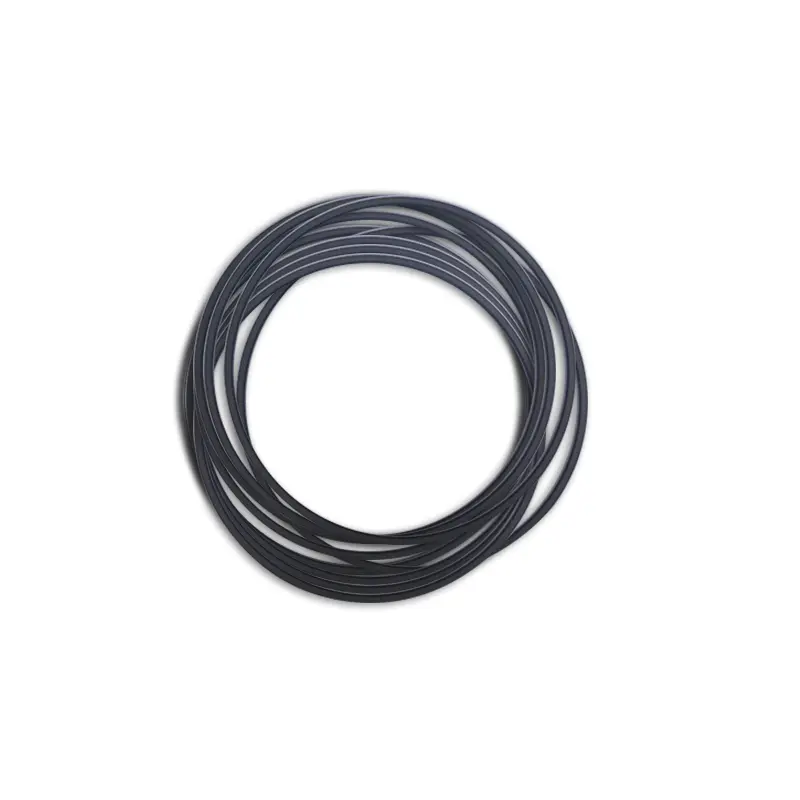

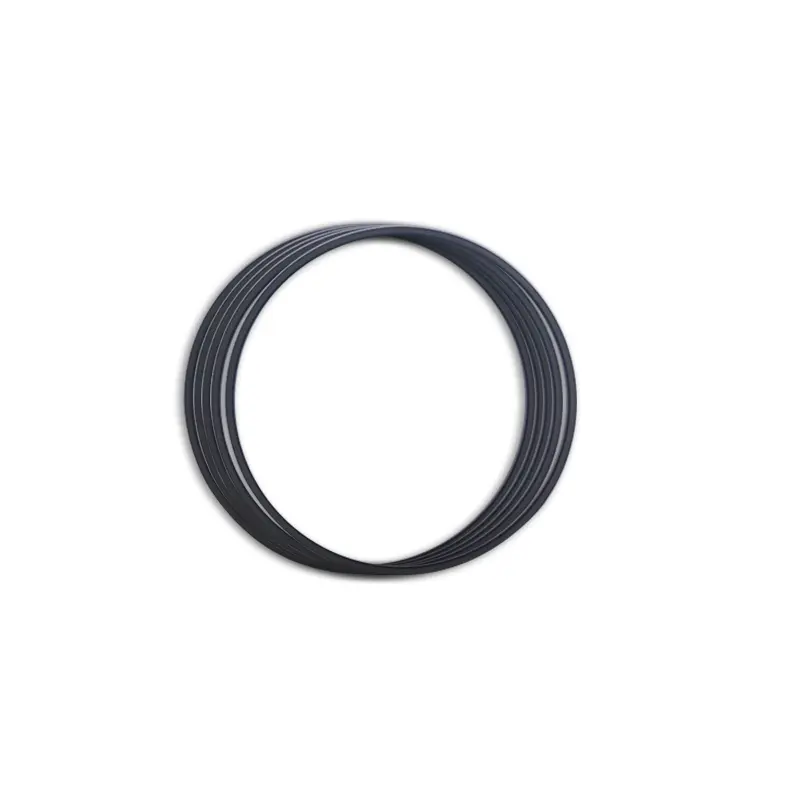

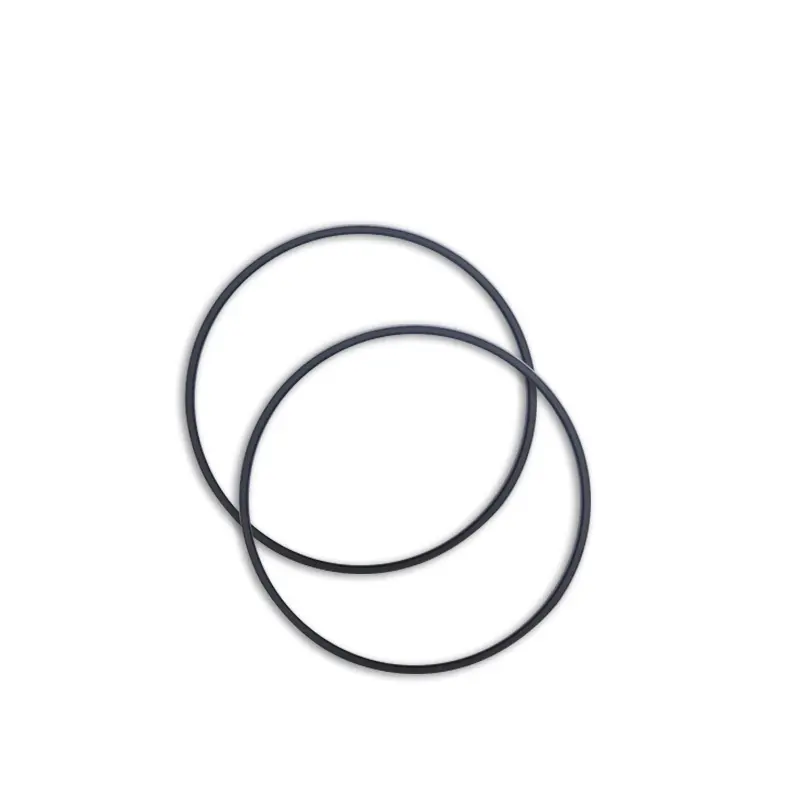

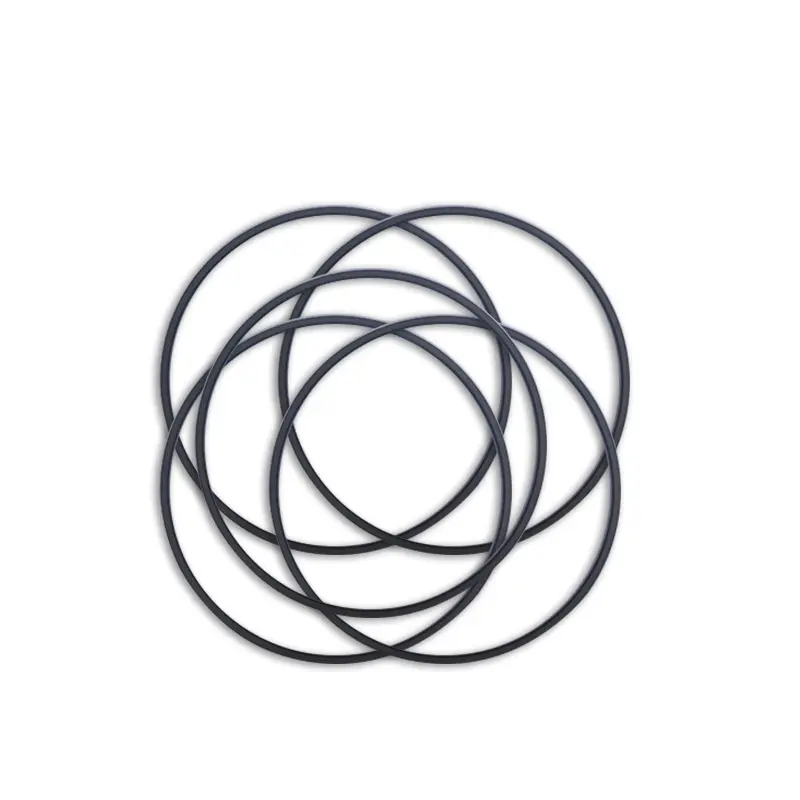

1. Az O-gyűrűk anyagai: R01 nitril gumi (NBR), R02 Fluorubber (FKM) stb.
2. lezáró gyűrűs anyagok: Standard anyag PTFE3, egyéb opcionális anyagok PTFE1, PTFE2, PTFE4, kompozit hőre lágyuló anyagok.

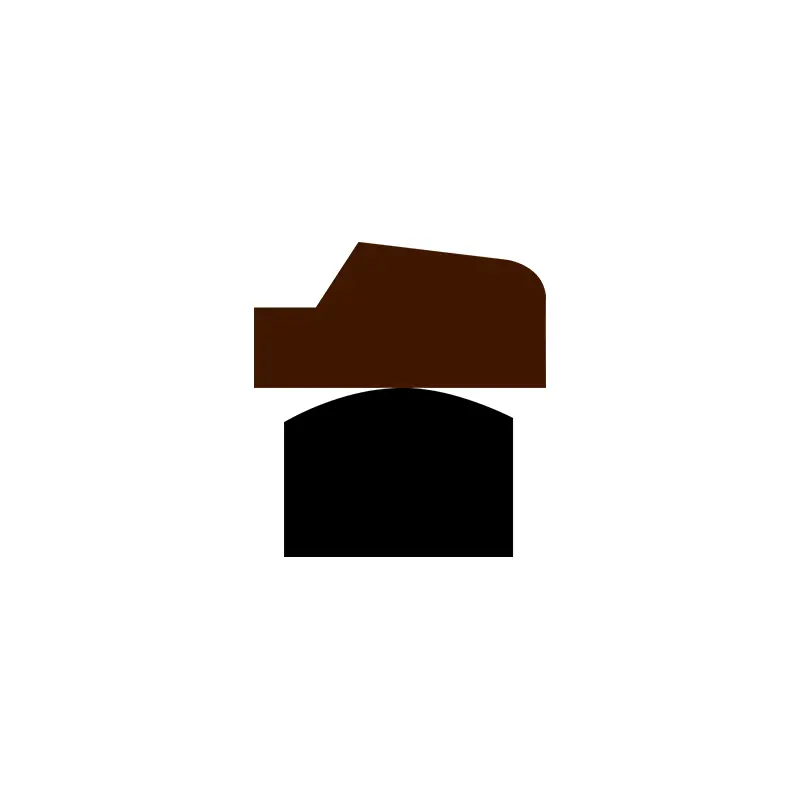

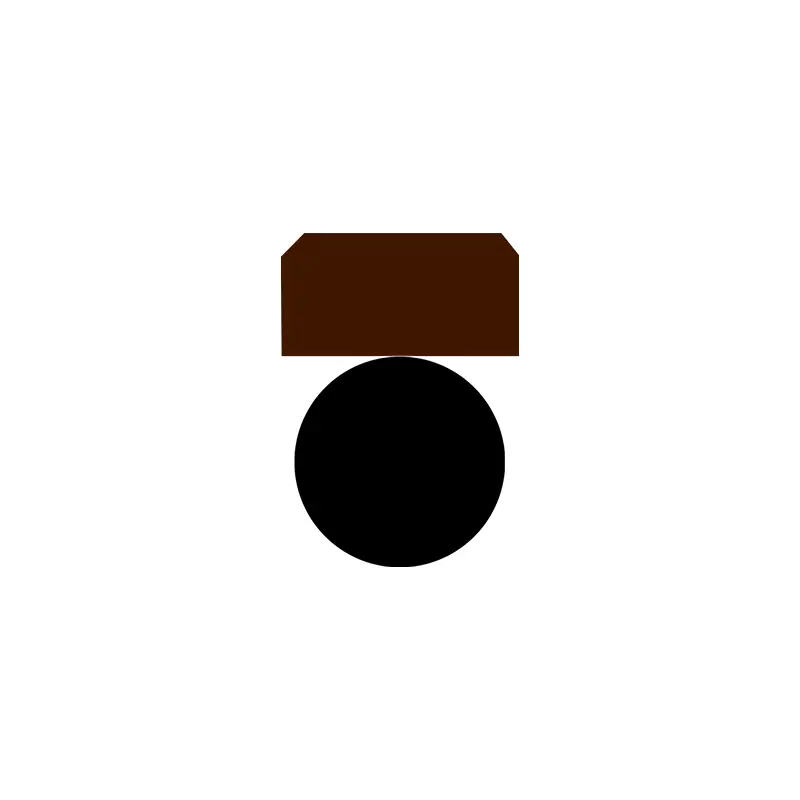

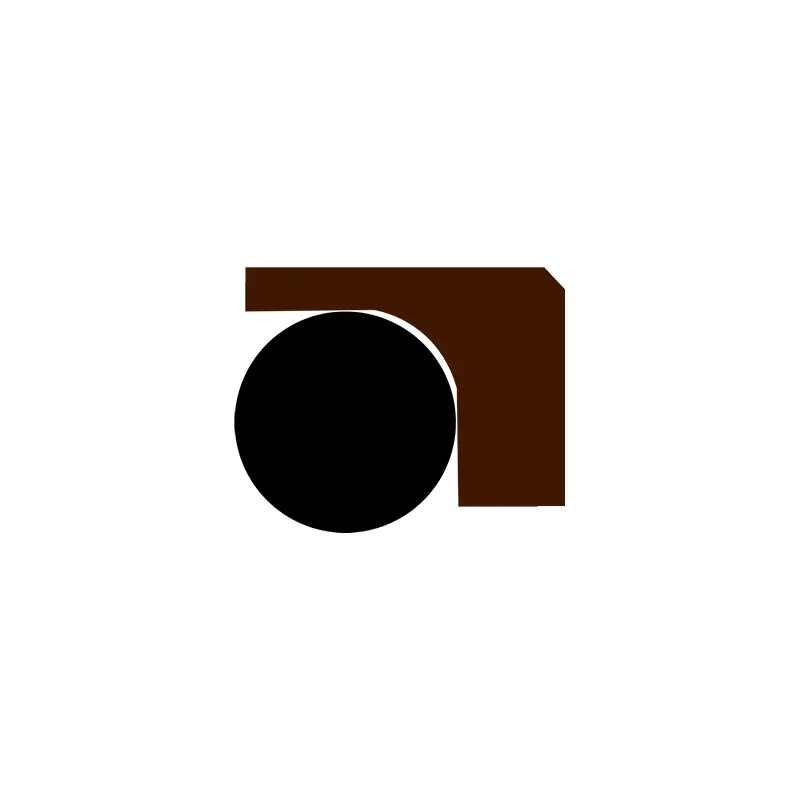

| A dugattyú lyukakhoz a nagynyomású tömítések alkalmazandó munkakörülményei (a határértékek nem jelenhetnek meg egyszerre) | |||||
| Profil | Modell | Nyomás (MPA) |
Hőmérséklet (℃) | Sebesség (m/s) | Média |
 |
RC51/RC52 | ≤70 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC55 | ≤200 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | |||||
 |
RC60 | ≤260 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | |||||
 |
RC61 | ≤60 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | |||||
 |
RC61-B | ≤60 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | |||||
 |
RC62 | ≤60 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB), víz stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RC64 | ≤20 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | Ásványi alapú hidraulikusolaj, lángrésítő folyadék (HFA/HFB), gáz, stb. |
| -20 ~+180 (az O-gyűrű FKM illesztése) | |||||
 |
RENDBEN | ≤50 | -35 ~+110 (az O-Ring NBR illesztése) | ≤1 | Ásványi alapú hidraulikus olaj, lángrésítő folyadék (HFA/HFB) stb. |
Rendelési példa:
RC51-80x70x7.6-PTFE3-R01 rendelési modell
Modellhenger átmérője x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01 O-Ring Anyagkód
RC53-80x69.6x9.8-PTFE3 -R01 rendelési modell
Modellhenger átmérője x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01- O-gyűrűs anyagkód
RC55-80x69.4x10.6-PTFE3-R01 rendelési modell
Modellhenger átmérője x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01- O-gyűrűs anyagkód
RC56-80x70x9.2-PTFE3 -R01 rendelési modell
Modellhenger átmérője x groove átmérő x groove szélesség PTFE3-módosított PTFE anyagkód R01- O-gyűrűs anyagkód
Rendelési modell OK-80x59x8 henger átmérőjű x groove átmérő x groove szélesség
Előírások

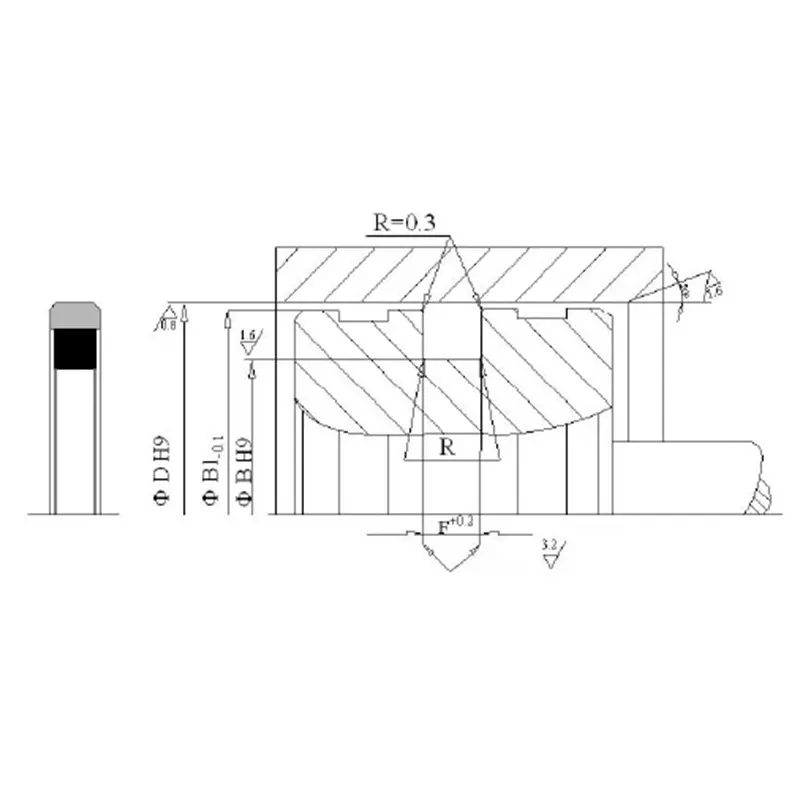

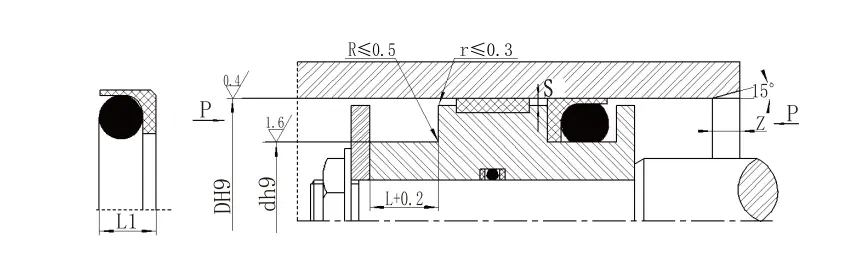

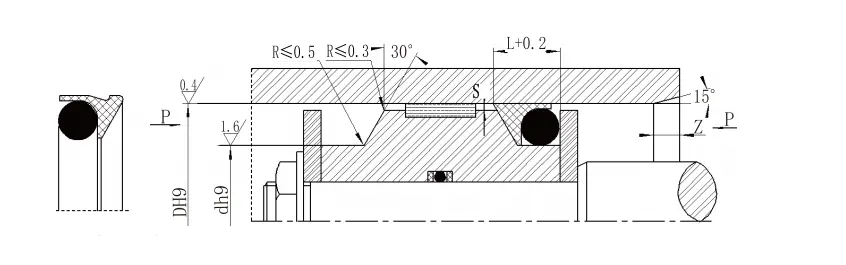

RC51 specifikációs paraméter táblázat (a paramétertartományon belüli bármilyen specifikáció elérhető)| Standard Type DH9 RC51 |
Könnyű terhelés dh9 RC51-Q |
Nehéz terhelés DH9 RC51-Z |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Pecsétmagasság l1 | Sugárirányú távolság smaximumimumimumimum | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök |
O-gyűrűs huzal átmérőjű d0 |
|
| <20mpa | <40mpa | ||||||||
| 8 ~ 12 | 12,9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12,9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12,9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-13.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-155.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| Megjegyzés: 1. Könnyebben telepíthető a lezárt hornyokba> 30 mm -re a Light Load sorozat segítségével. | |||||||||
| 2. Kérjük, olvassa el cégünket a zárt barázdák telepítéséért. | |||||||||
| 3. A 40 mPa nyomásnál a tömítés gyökérterülete H8/F8 illesztési toleranciát használ. | |||||||||
| RC52 (az O-Ring GB1235 illesztése) specifikációk (a paramétertartományon belüli bármilyen specifikáció elérhető) | ||||||
| Rekesznyílás D H9 |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Pecsétmagasság L1 |
Sugárirányú távolság Smaximumimumimumimum |
Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök |
O-gyűrűs huzal átmérőjű d0 |
| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-155.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| RC52-80x69.2x8.2-PTFE3-R01 rendelési példa | ||||||
| Modellhenger átmérője x Groove átmérő x Groove szélesség PTFE3- Módosított PTFE anyagkód R01- O-gyűrűs anyagkód | ||||||

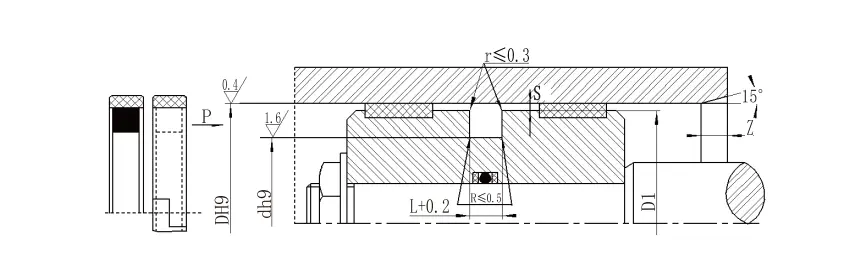

| RC53 specifikációk (a paramétertartományon belül bármely specifikáció elérhető) | ||||||
| Rekesznyílás D H9 |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Sugárirányú távolság | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök |
O-gyűrűs huzal átmérőjű dO |
|
| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 1500 | D-13.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| RC54 specifikációk (az O-Ring GB1235 illesztése) (a paramétertartományon belüli bármilyen specifikáció elérhető) | ||||||
| Rekesznyílás D H9 | Horony átmérőjű D H9 | Horony szélessége L+0.2 | Sugárirányú távolság | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök | O-gyűrűs huzal átmérőjű DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| Megjegyzés: A 60mPa> 60 mPa nyomás esetén a Seal gyökér területe H8/F8 illeszkedési toleranciát, az ultra-nagy nyomású SEAL SMAX <0,05-et használja. | ||||||
| Rekesznyílás D H9 | Horony átmérőjű D H9 | Horony szélessége L+0.2 | Sugárirányú távolság | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök | O-gyűrűs huzal átmérőjű DO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 122 ~ 1500 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| Megjegyzés: A 60mPa> 60 mPa nyomás esetén a Seal gyökér területe H8/F8 illeszkedési toleranciát, az ultra-nagy nyomású SEAL SMAX <0,05-et használja. | ||||||
| RC56 specifikációk (a paramétertartományon belül bármilyen specifikáció elérhető) | ||||||||||
| Standard Type DH9 RC56 |
Könnyű terhelés dh9 RC56-Q |
Nehéz terhelés DH9 RC56-Z |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Pecsétmagasság l1 | Lekerekített sarok RMAX |
Sugárirányú távolság smaximumimumimumimum | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök |
O-gyűrűs huzal átmérő DO | |
| <20mpa | <40mpa | |||||||||
| 8 ~ 12.9 | 13 ~ 23.9 | -- | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 23.9 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 13 ~ 23.9 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | ≥1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | -- | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| Megjegyzés: 1. A 60mPa> 60 mPa nyomásnál a tömítés gyökér területe H8/F8 illesztési toleranciát használ, és az ultra-nagy nyomás-tömítés SMAX <0,05. 2. A 30 mm -es henger átmérőjekhez be lehet szerelni zárt hornyokba. Kérjük, olvassa el a cégünket. | ||||||||||
| RC57 specifikációk (az O-Ring GB1235 illesztése) (a paramétertartományon belüli bármilyen specifikáció elérhető) | ||||||||
| Rekesznyílás D H9 | Horony átmérőjű D H9 | Horony szélessége L+0.2 | Pecsétmagasság L1 | Kerek sarok RMAX | Sugárirányú távolság smaximumimumimumimum | Kamer Zminiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnökiszterelnök | O-gyűrűs huzal átmérőjű DO | |
| <20mpa | <40mpa | |||||||
| 8 ~ 27 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| RC57-80x69.2x9.8-PTFE3-R01 rendelési példa | ||||||||
| Modellhenger átmérője x groove átmérő x groove szélesség PTFE3, R01 anyagkód | ||||||||
