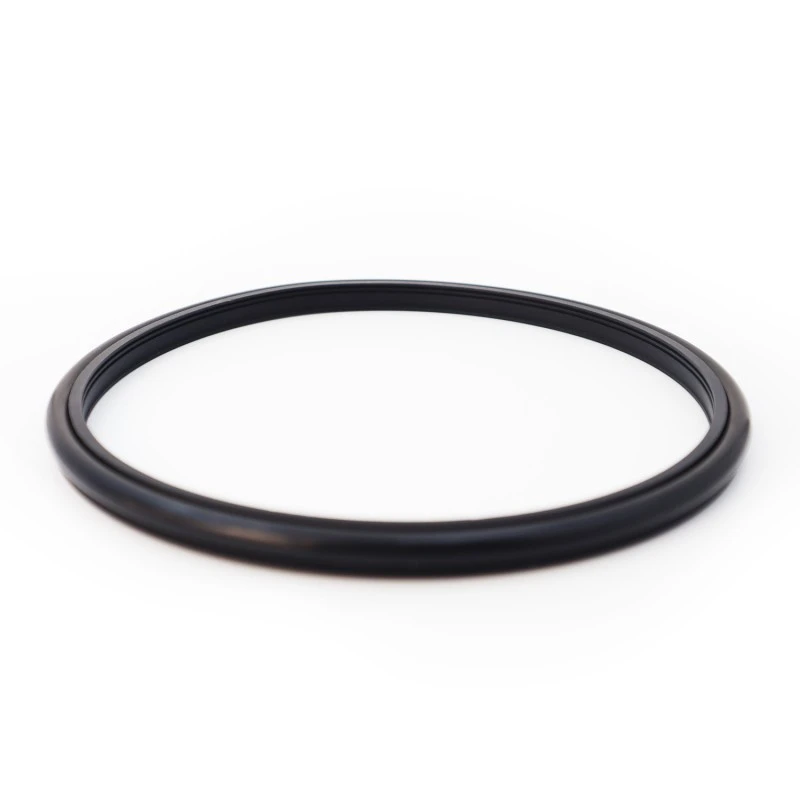

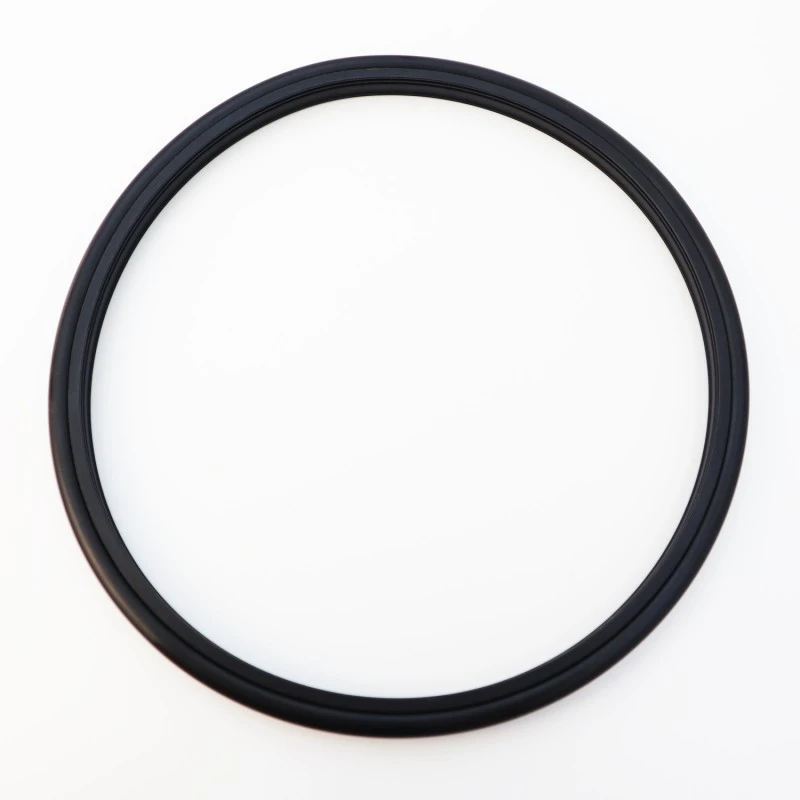

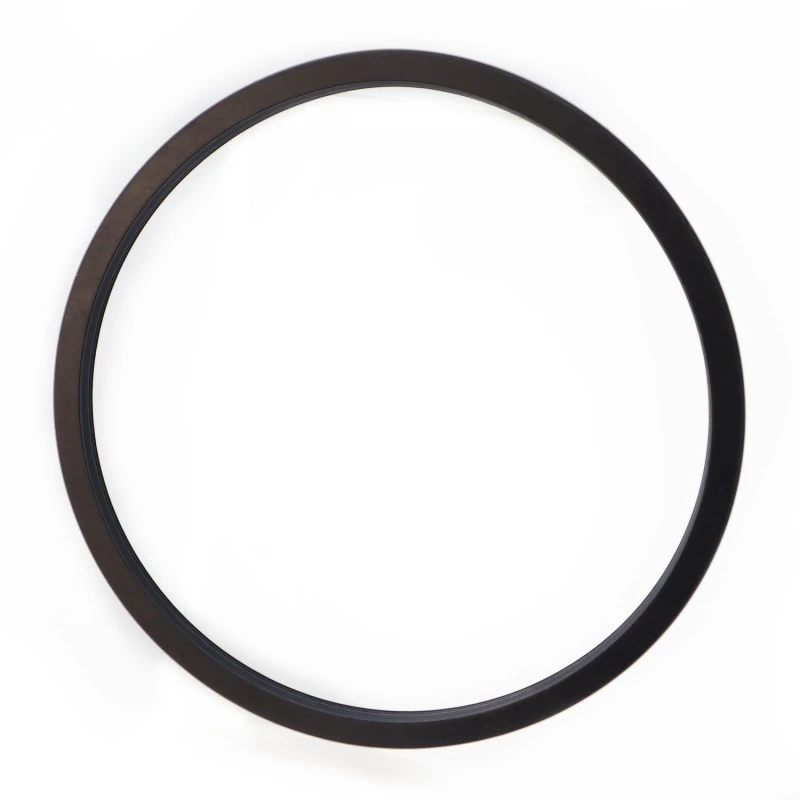

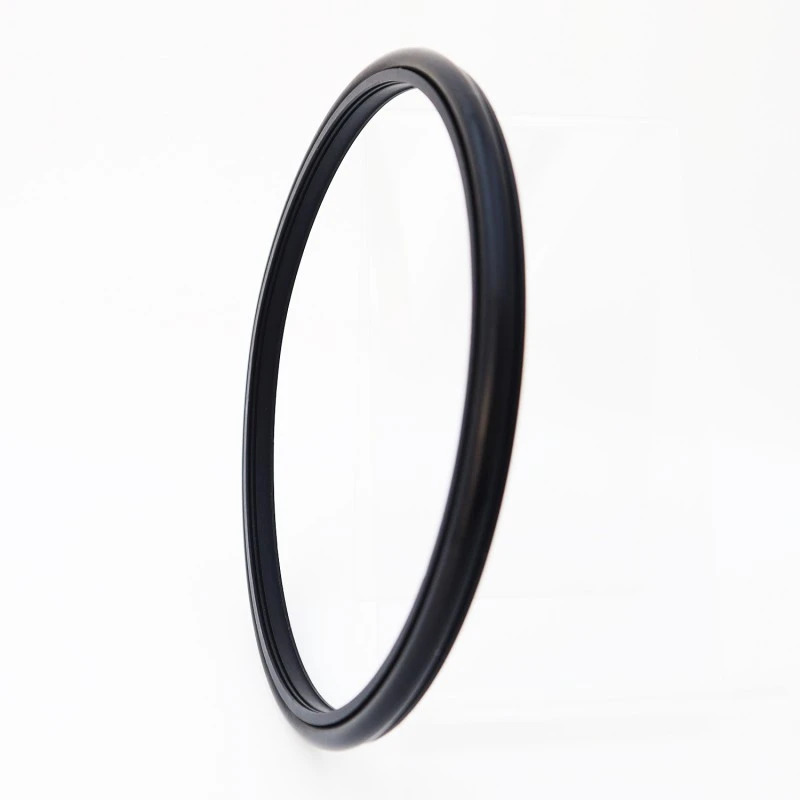

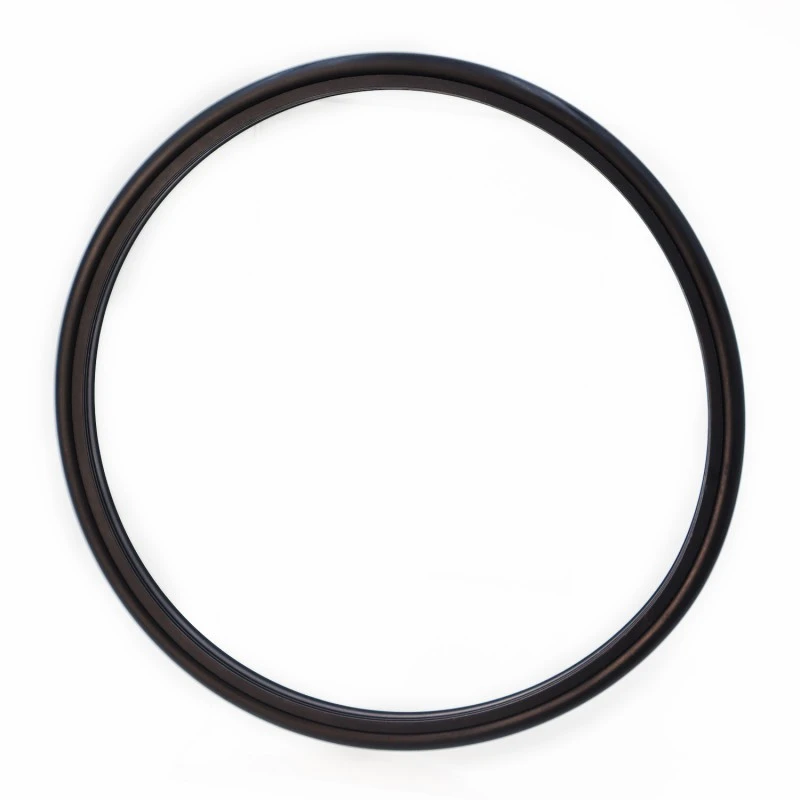

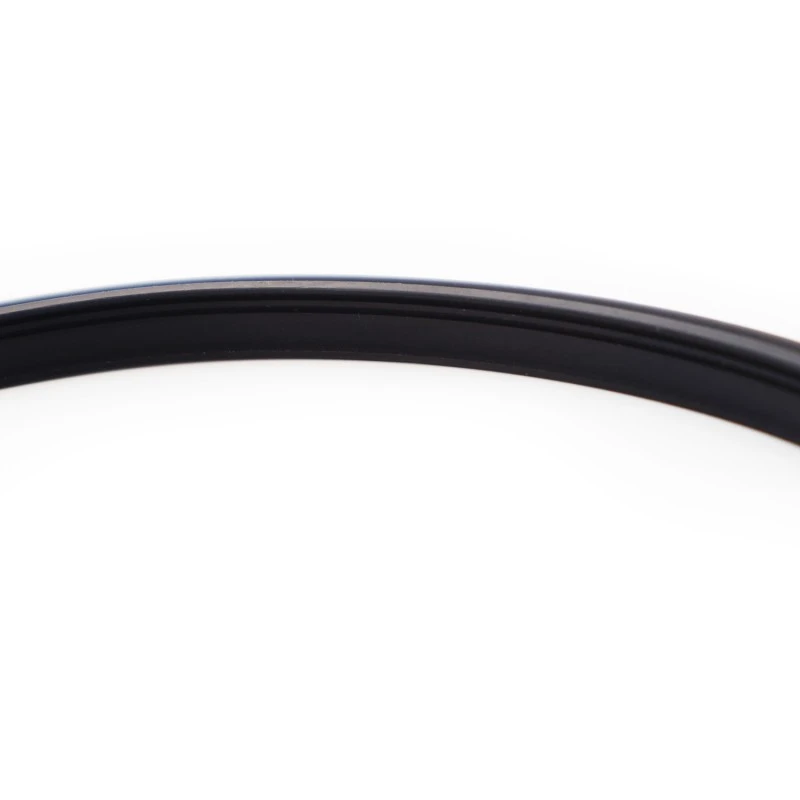

Tengelytömítés nagynyomású cementiszaphoz: Hosszú élettartam, alacsony súrlódás, kiváló tömítési teljesítmény, kompakt kialakítás, valamint egyszerű telepítés, használat és karbantartás. Speciális tömítőajakja és optimalizált vastagság-kialakítása jó tömítést biztosít még olyan durva közegekben is, mint a cementiszap. Ha sárszerű közeg tömítésére használják, két (vagy több) tömítés között zsíros kenést javasolunk.
Alkalmazható működési feltételek (a határértékeknek nem szabad egyszerre előfordulniuk)
|
Nyomás/MPa |
Hőmérséklet / °C |
Sebesség / m/s |
Közepes |
|
|
Oda-vissza mozgás |
Forgó mozgás |
|||
|
≤100 |
-35~+100 (a hozzáillő NBR O-gyűrűkkel) |
≤6 |
≤2 |
Víz, iszap, kőolaj, hidraulika olaj, emulzió |
|
-20~+200 (a hozzáillő FKM O-gyűrűvel) |
||||
Ha bármilyen kérdése vagy vészhelyzete támad termékei használata során, bármikor felveheti a kapcsolatot a Ruichennel. 7 x 24 órás műszaki konzultációs forródrótot biztosítunk sürgős műszaki problémák kezelésére.
Tömítésszivárgás, rendellenes kopás vagy bármilyen teljesítményhiba esetén műszaki támogatási csapatunk azonnal kezdeményezi a válaszfolyamatot telefonon vagy e-mailben. Távvideó diagnosztikával, képelemzéssel és egyéb módszerekkel előzetes döntést és megoldást tudunk adni Önnek. Összetett problémák esetén megígérjük, hogy 48 órán belül előzetes elemzési jelentést adunk, és szükség esetén mérnököket küldünk a helyszínre, hogy technikai támogatást nyújtsanak, és közösen kivizsgálják a problémát, amíg a probléma teljesen meg nem oldódik.
Anyagválasztás
1. A megfelelő O-gyűrű anyagok a következők: R01 nitril-butadién gumi (NBR), R02 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyagok: szabványos anyag PTFE4, egyéb választható anyagok közé tartozik a PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 stb.
Rendelési példa
Rendelési modell RC2061-80*91.7*7.6-PTFE4-R01 Modell - Tengely átmérő * Horony átmérő * Horony szélesség - Anyagkód

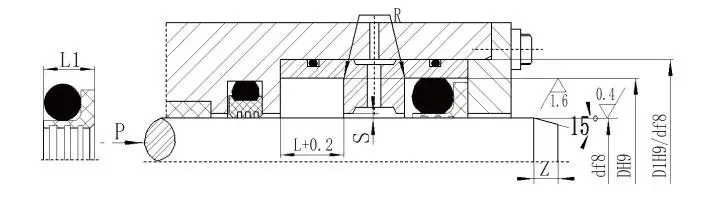

(a) Nyitott szerkezet

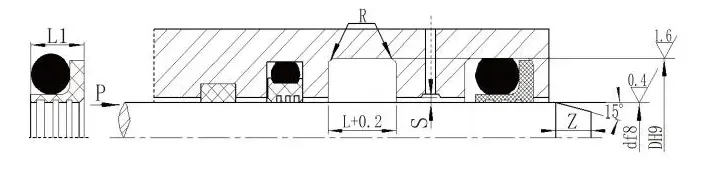

(b) Zárt szerkezet
Műszaki adatok (a megadott tartományon belül bármilyen méret elérhető)
|
Tengelyátmérő-tartomány Standard típus d f8 RC2061 |
Tengely átmérő tartomány Nehéz teher típusa d f8 RC2061-Z |
Horony átmérője DH9 |
A horony szélessége L+0,2 |
Tömítés szélessége L1 |
Lekerekített sarkok Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15,9 |
- |
d+6,3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38,9 |
5~15,9 |
d+8,2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107,9 |
16-38,9 |
d+11,7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670,9 |
39~107,9 |
d+15,5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671-1600 |
108-670,9 |
d+19,4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Megjegyzés: 1. ≤ 30 mm-es tengelyátmérőnél nyitott hornyos kialakítás javasolt.
2. Ha forgó tömítésekhez használják, a forgó tengely felületi keménysége HRC ≥ 58 ajánlott.
3. 30 MPa-nál nagyobb nyomás esetén az extrudálási réshez H8/8 illesztés javasolt.
