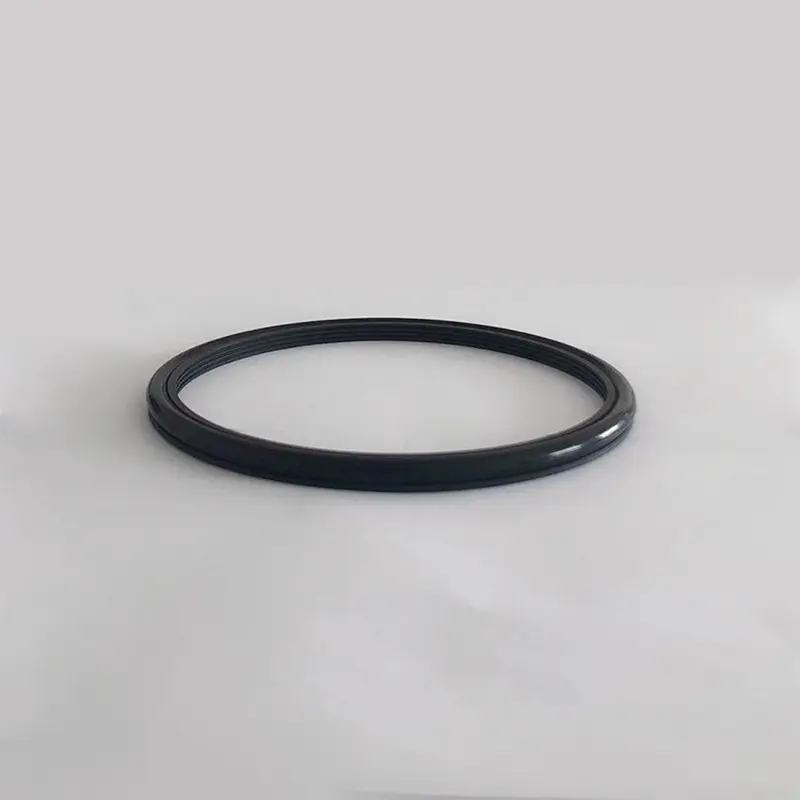

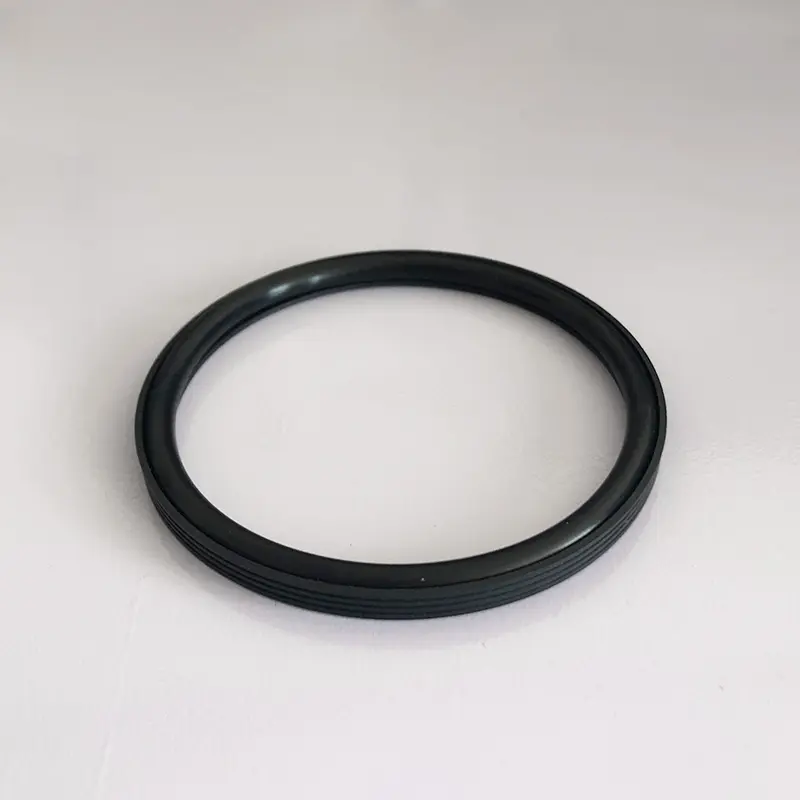

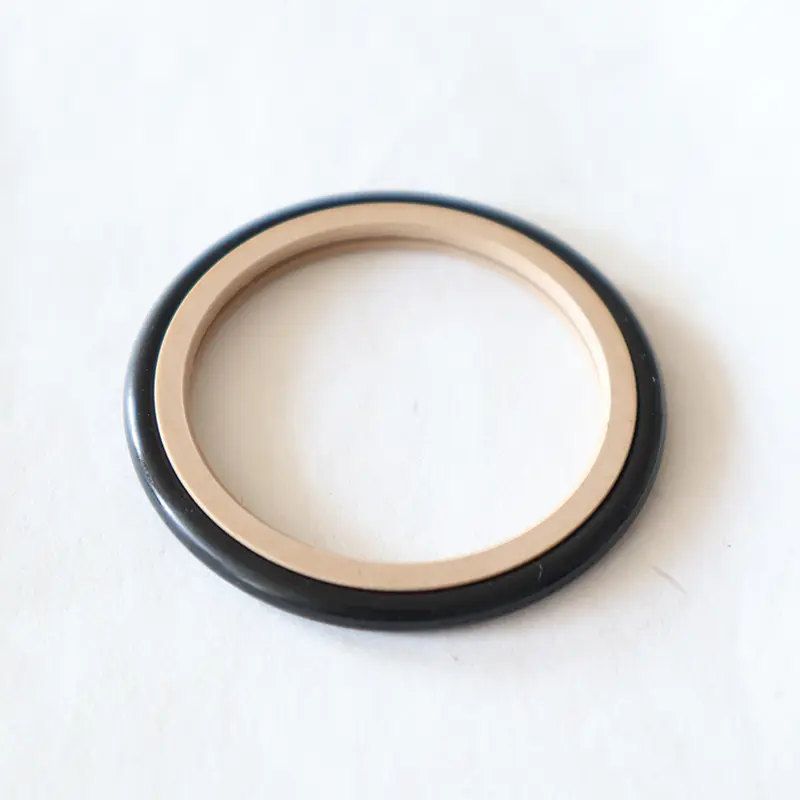

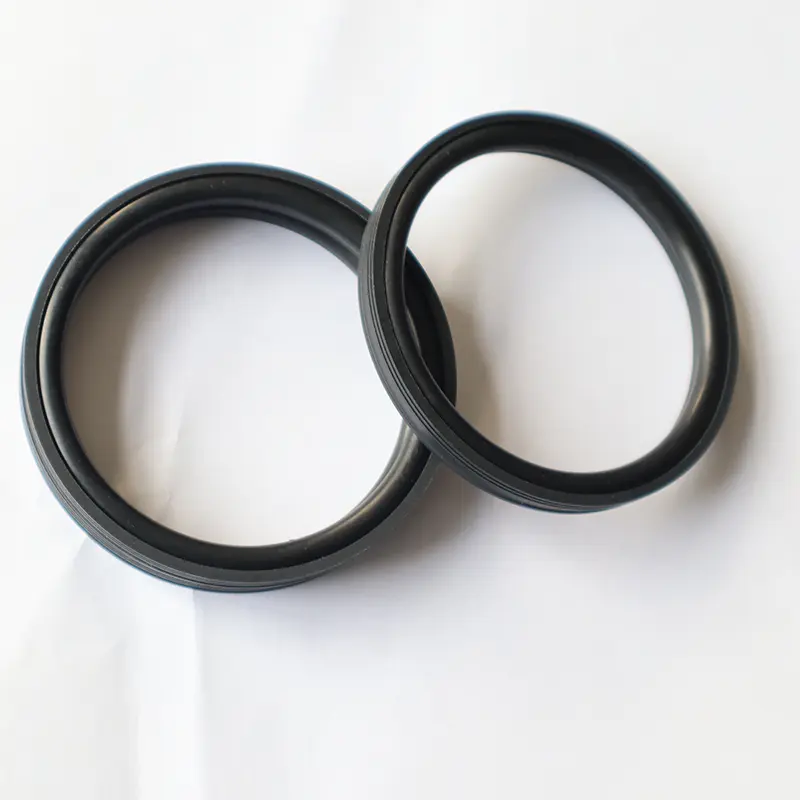

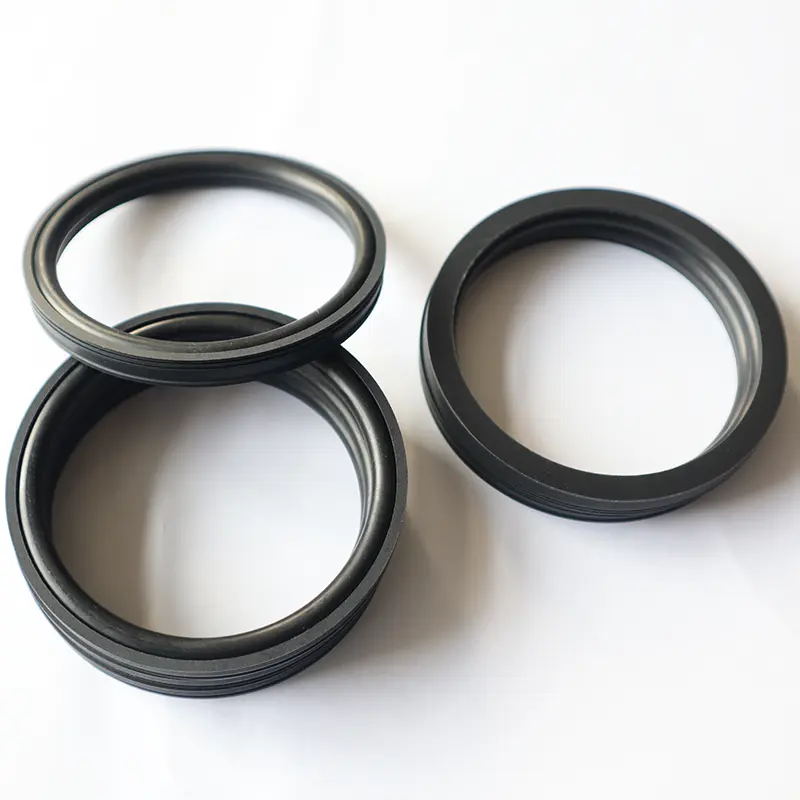

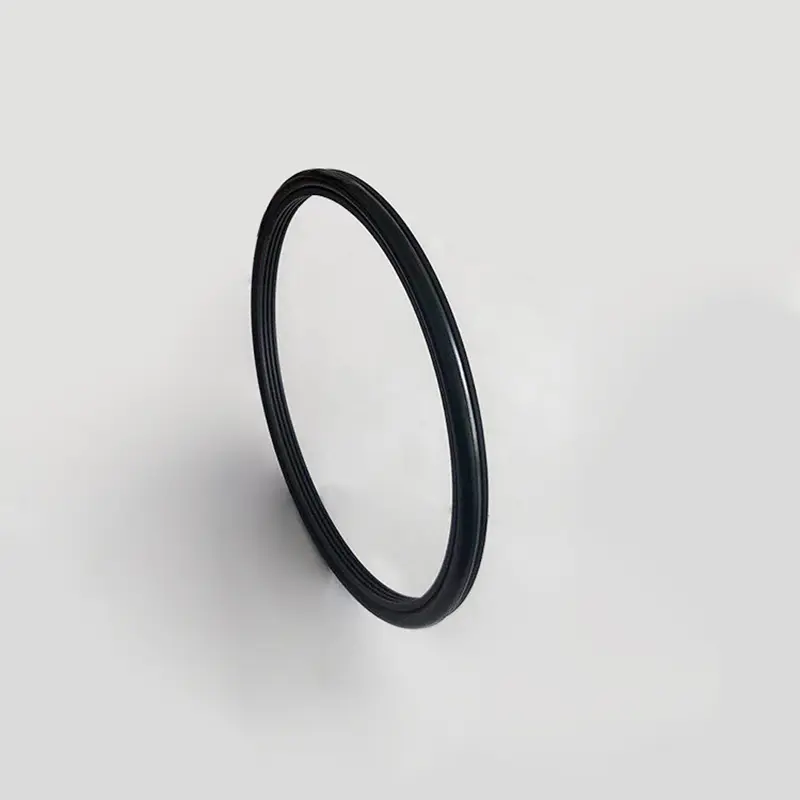

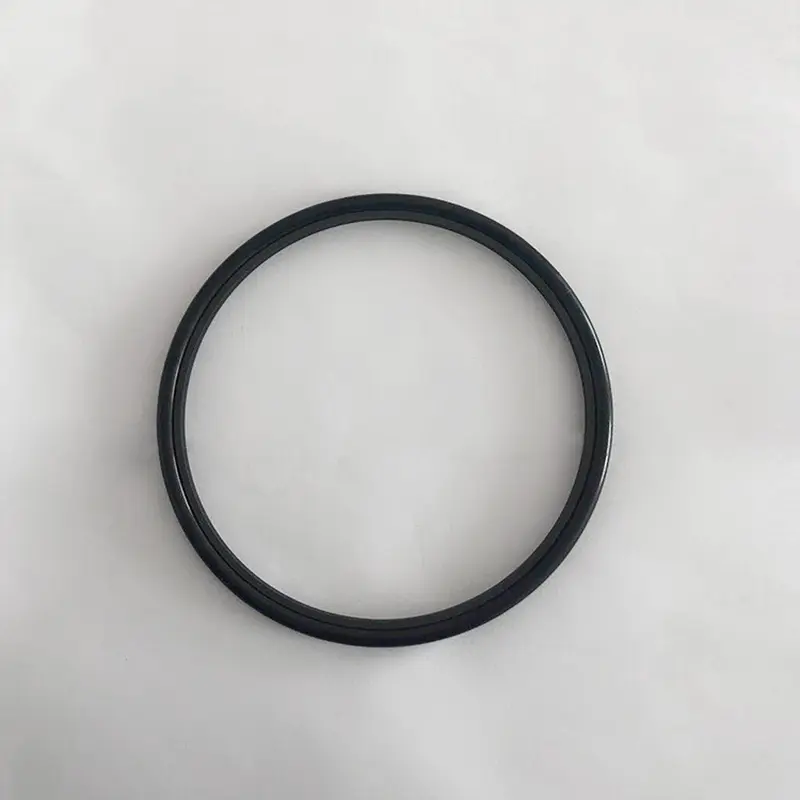

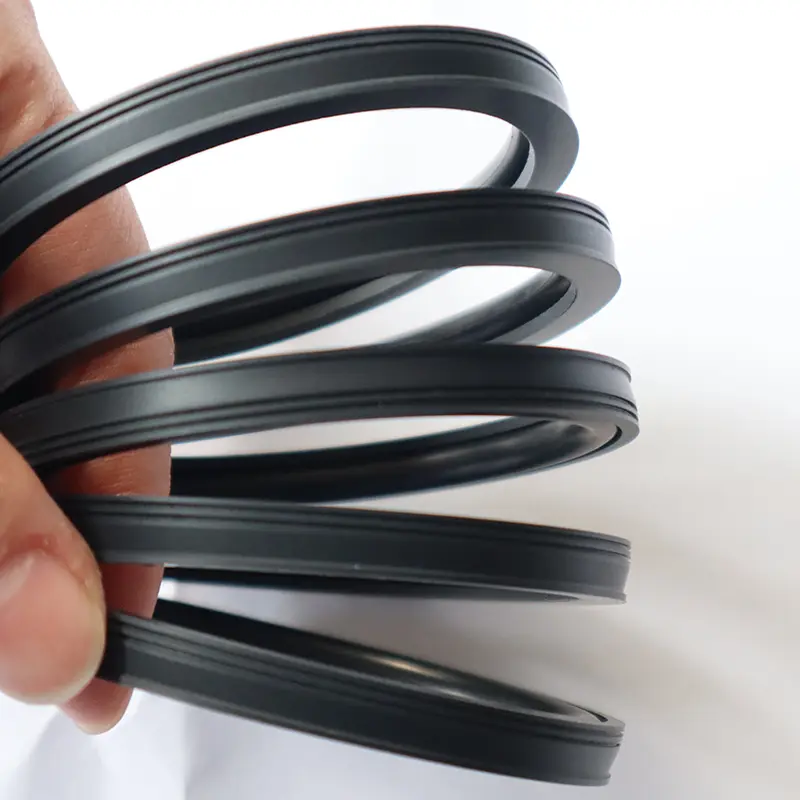

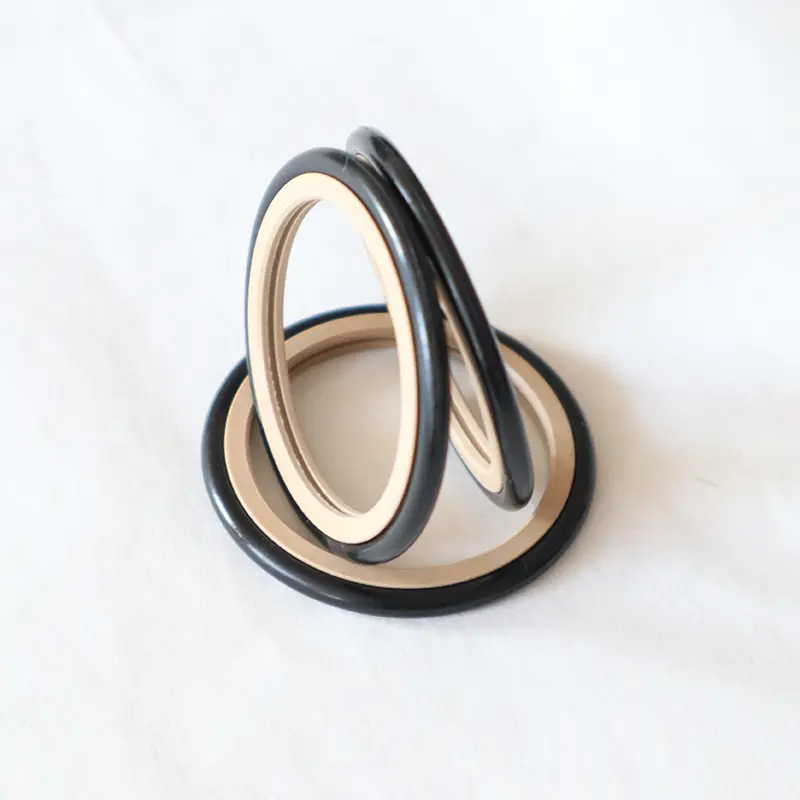

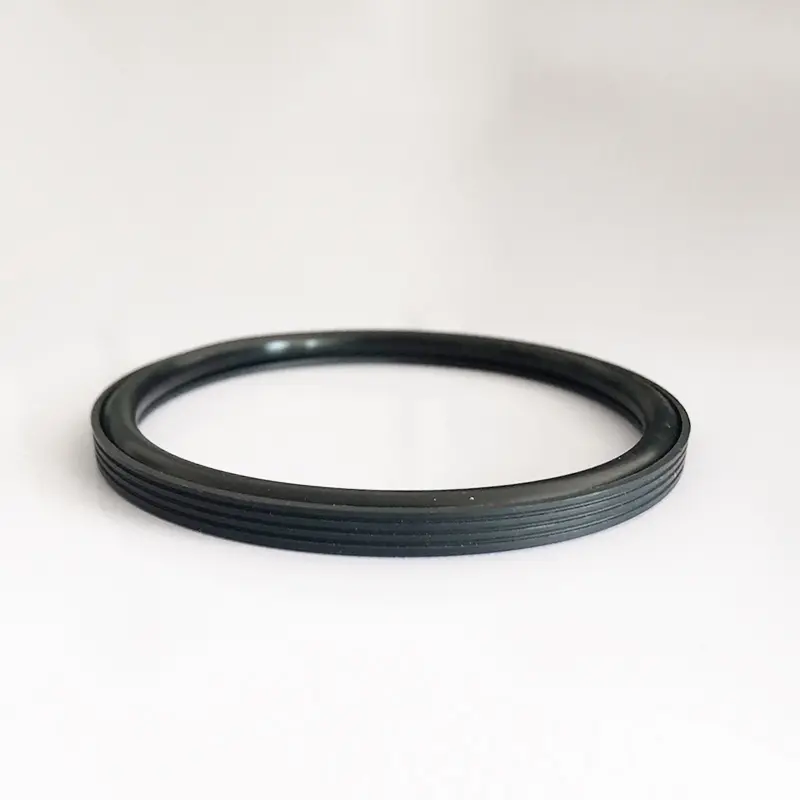

Az RC2061 és RC2062 nagynyomású tömítéseket a Ruichen-tömítések által elindított cement-szuszpenzióhoz úgy tervezték, hogy megbirkózzon a komplex és durva cement-iszapos lezárási feltételekkel.

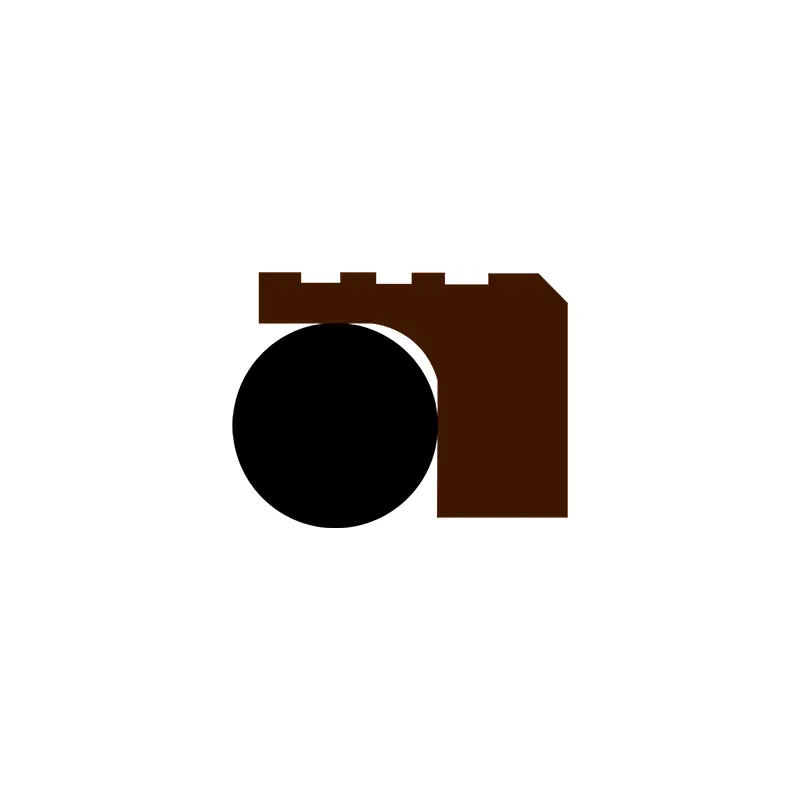

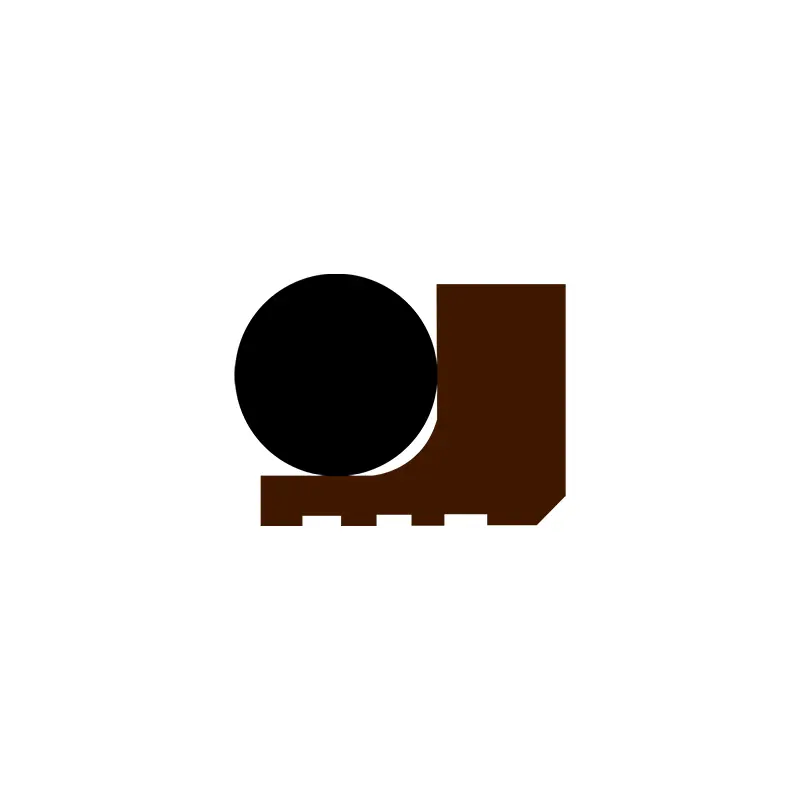

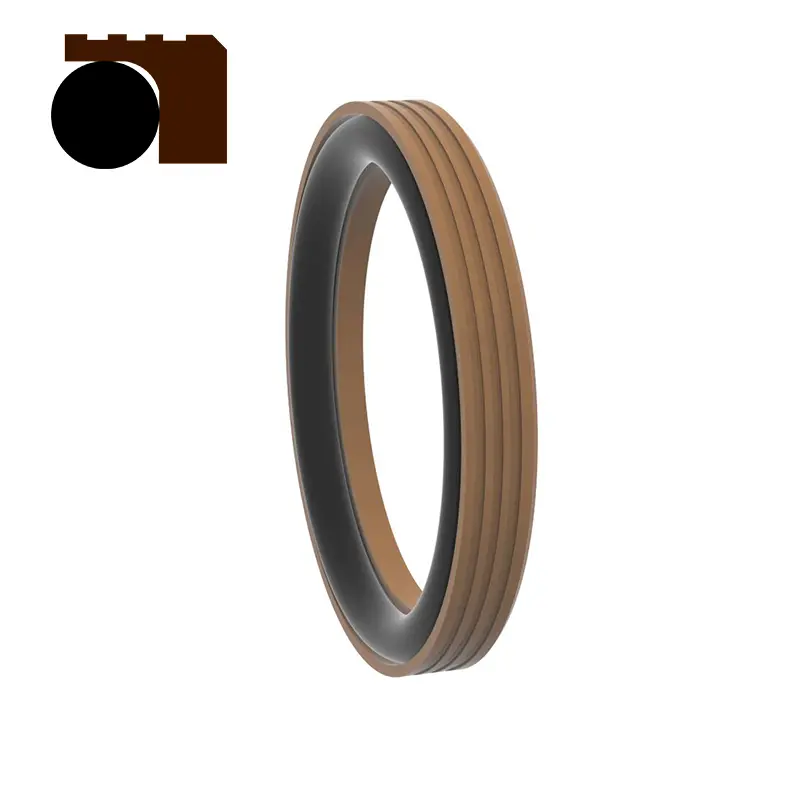

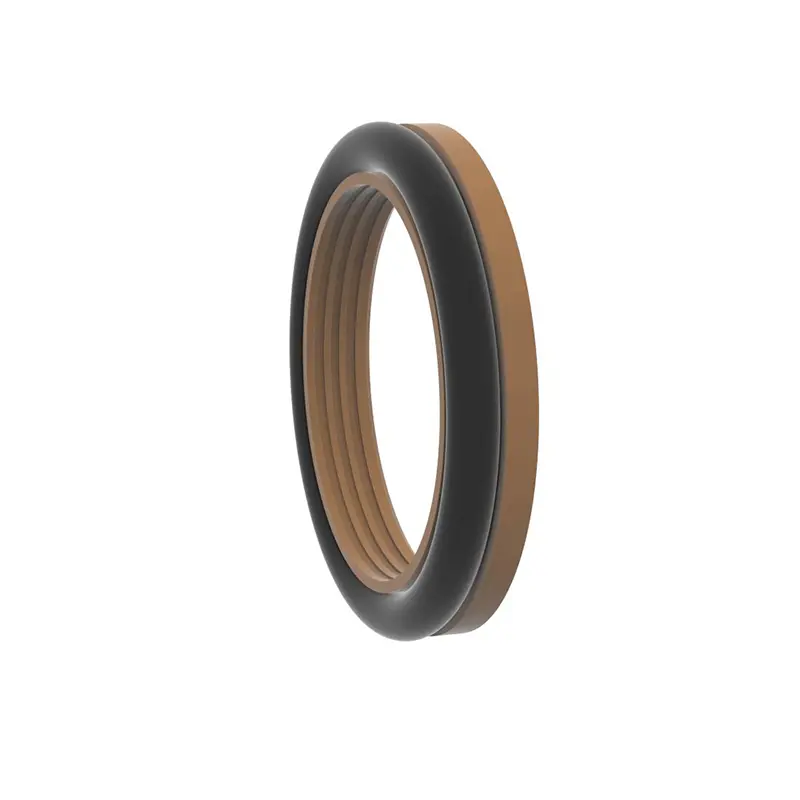

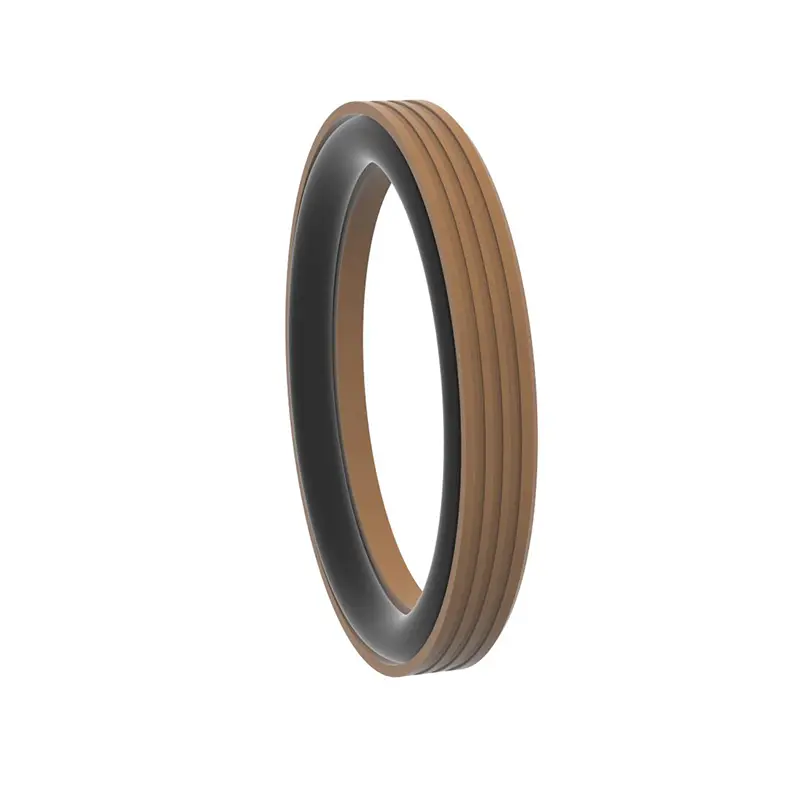

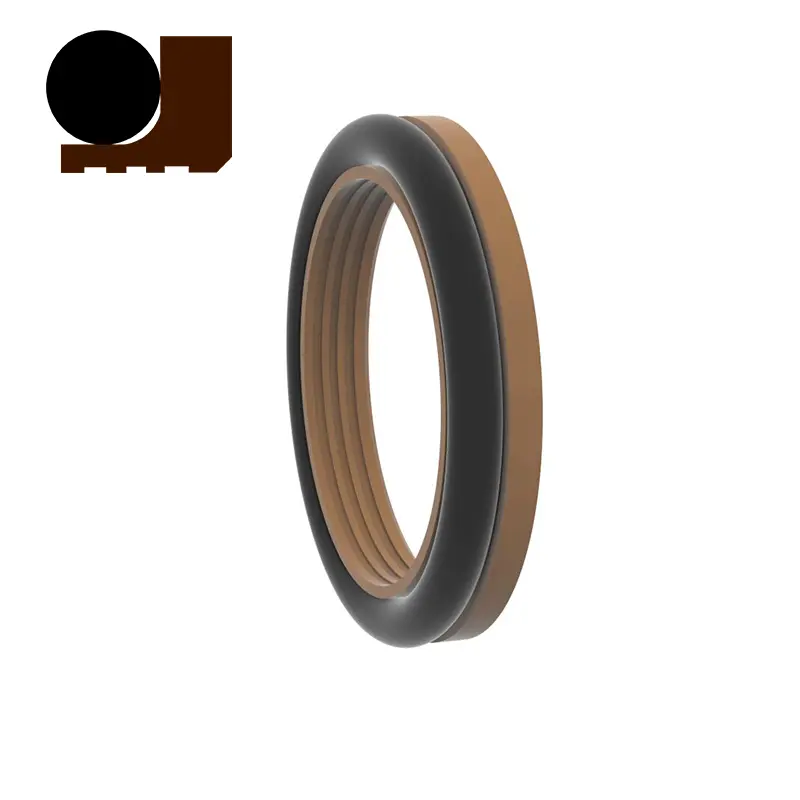

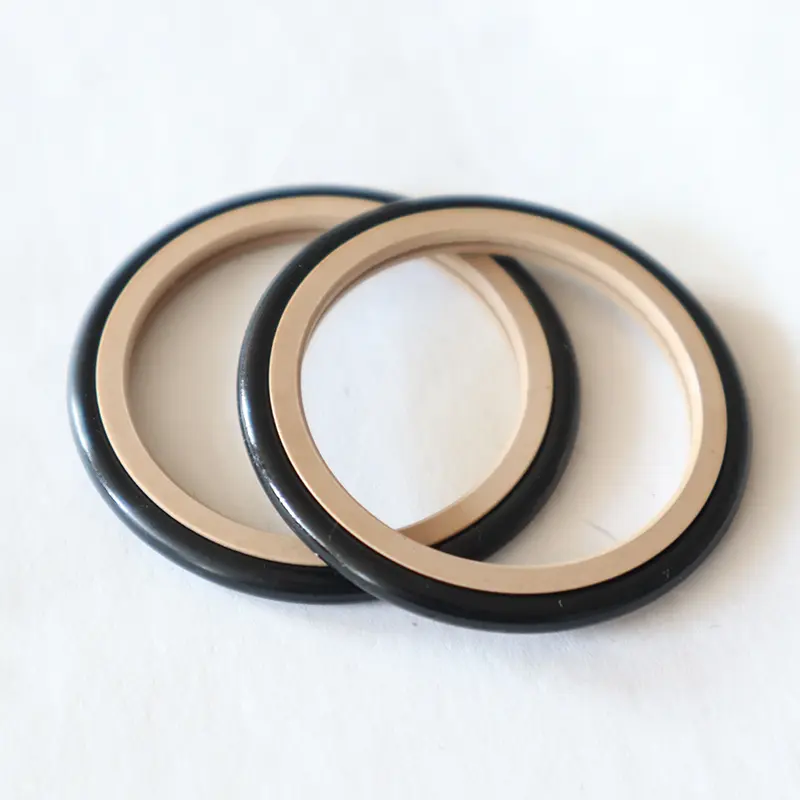

Ez a két termék azonos szerkezetű, amelyek mindegyike gondosan megtervezett, nagy funkcionális műszaki, műanyag fogazott tömítésgyűrűkből és O-gyűrűkből áll, hogy elérjék a hidraulikus viszonzás és a forgó mozgás egyirányú tömítését. Széles körű alkalmazásokkal rendelkeznek, és fontos szerepet játszhatnak olyan berendezésekben, mint a dugattyúszivattyúk, iszapszivattyúk, csavarfúrók, fúrótornyok, olajkutató berendezések és betonkeverő üzemekben.
A teljesítmény szempontjából a cement iszapok nagynyomású pecsétjeink számos előnyt mutatnak. A hosszú élettartam -jellemzők csökkentik a tömítő alkatrészek gyakori cseréjének szükségességét és a berendezések karbantartási költségeinek csökkentését; Az alacsony súrlódási teljesítmény biztosítja a berendezések zökkenőmentes működését és csökkenti az energiaveszteséget; A jó tömítés hatékonyan megakadályozza a cement szivárgást és biztosítja a berendezések stabil működését; A kis szerkezeti tér kényelmes a különféle berendezések korlátozott helyeiben történő felszereléshez és elrendezéshez; Az egyszerű telepítés, felhasználás és karbantartás tovább javítja a berendezések használatát.
A rosszindulatú közegek, például a cement iszapok esetében a termék javíthatja a tömítőhatást a speciális lezárás és a vastagság optimalizálásával. Ha az iszapi közegek tömítésére használják, a tömítési teljesítmény és az alkatrészek élettartamának tovább javítása érdekében javasoljuk a zsír kenést két (vagy több) pecsét között. Ez a két nagynyomású cement-szuszpenzió-tömítés megbízható és hatékony megoldást kínál a nagynyomású cement-szuszpenziós problémára.
Termékjellemzők és alkalmazások:
Rendelési példa:
RC2061-80X91.7x7.6-PTFE4-R01 Modelltengely átmérője X groove Átmérő x groove szélesség-anyag kód
RC2062-80x68.3x7.6-PTFE4-R01 rendelési modell
Modellhenger átmérőjű x groove átmérő x groove szélesség-anyag kód

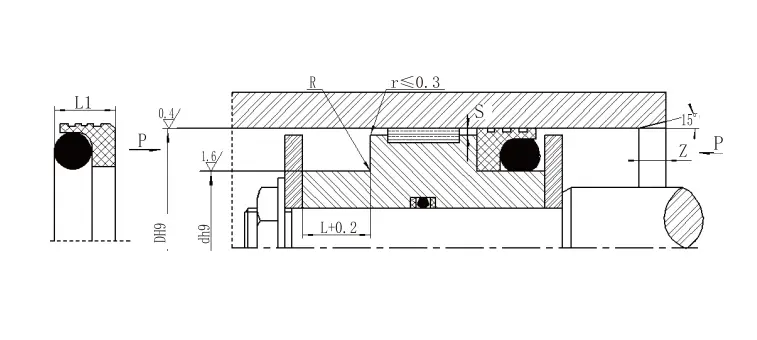

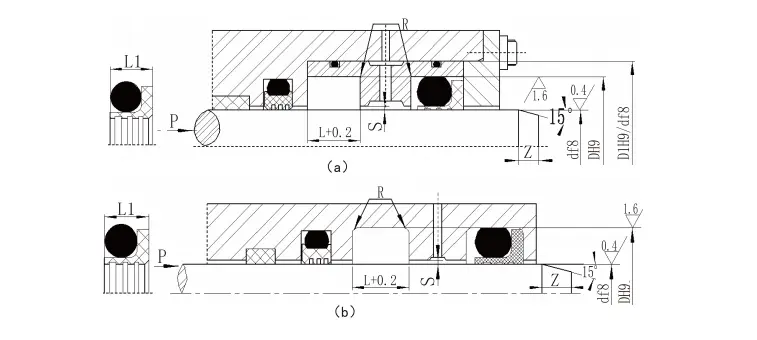

Műszaki adatok:
| Tengely átmérője
Szabványtípus D f8 RC2061 |
Tengely átmérője
Nehéz teher D f8 RC2061-Z |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Pecsételés szélessége1 | Kerek sarok RMAX |
Sugárirányú távolság | Kamer Zmin |
O-gyűrűs huzal átmérőjű | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Megjegyzés: 1. A tengely átmérőjének ≤30 mm -re nyitott horony ajánlott. | ||||||||||
| 2. A forgó tömítésnél a forgó tengely felületi keménységét javasoljuk HRC ≥58. 3. A 30mPa -nál nagyobb nyomás esetén a H8/F8 ajánlott az extrudálási réshez. | ||||||||||
| Rekesznyílás
Standard D H9 RC2062 |
Rekesznyílás
Nehéz teher D H9 RC2062-Z |
Horony átmérőjű D H9 |
Horony szélessége L+0.2 |
Pecsételés szélessége1 | Lekerekített sarok RMAX |
Sugárirányú távolság | Kamer Zmin |
O-gyűrűs huzal átmérőjű | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24,9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24,9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11,7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-155.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
| Megjegyzés: 1. A henger átmérőjének ≤ 30 mm -re nyitott hornyok ajánlottak. | ||||||||||
| 2. A 30 MPa -nál nagyobb nyomás esetén a H8/F8 ajánlott az extrudáláshoz. | ||||||||||
| Nagynyomású pecsétek a cement iszap munkakörülményeihez | ||||||
| Profil | Modell | Nyomás MPA |
Hőmérséklet (℃) | Sebesség (M/S) |
Média | |
| Viszonzó mozgás | Rotációs mozgás | |||||
 |
RC2061 | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | ≤2 | Víz, sár, nyersolaj, hidraulikus olaj, emulzió stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||||
 |
RC2062 | ≤100 | -35 ~+100 (az O-gyűrű NBR illesztése) | ≤6 | ≤2 | Víz, sár, nyersolaj, hidraulikus olaj, emulzió stb. |
| -20 ~+200 (az O-gyűrű FKM illesztése) | ||||||
