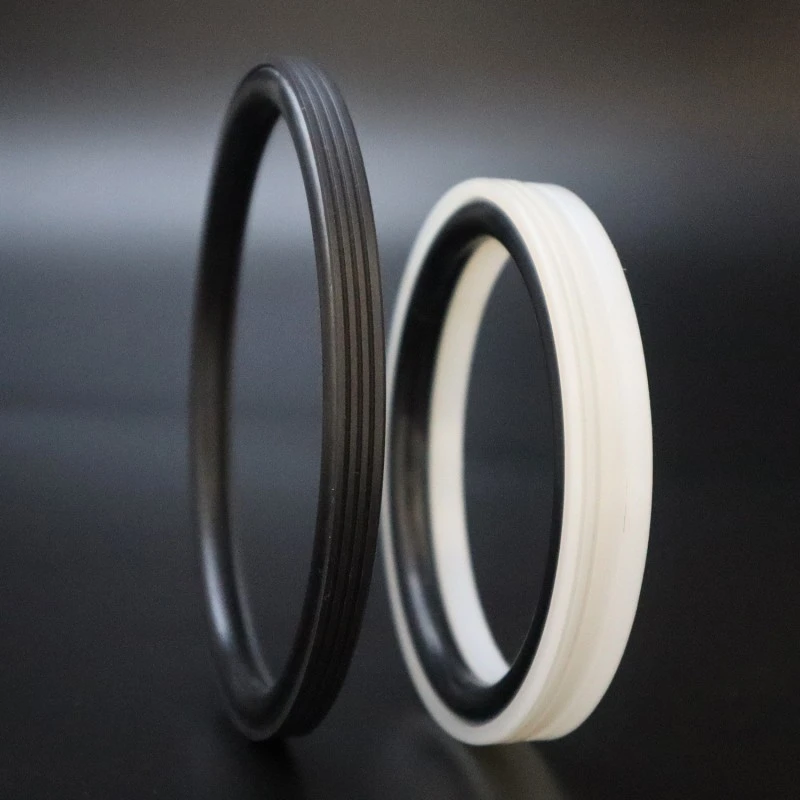

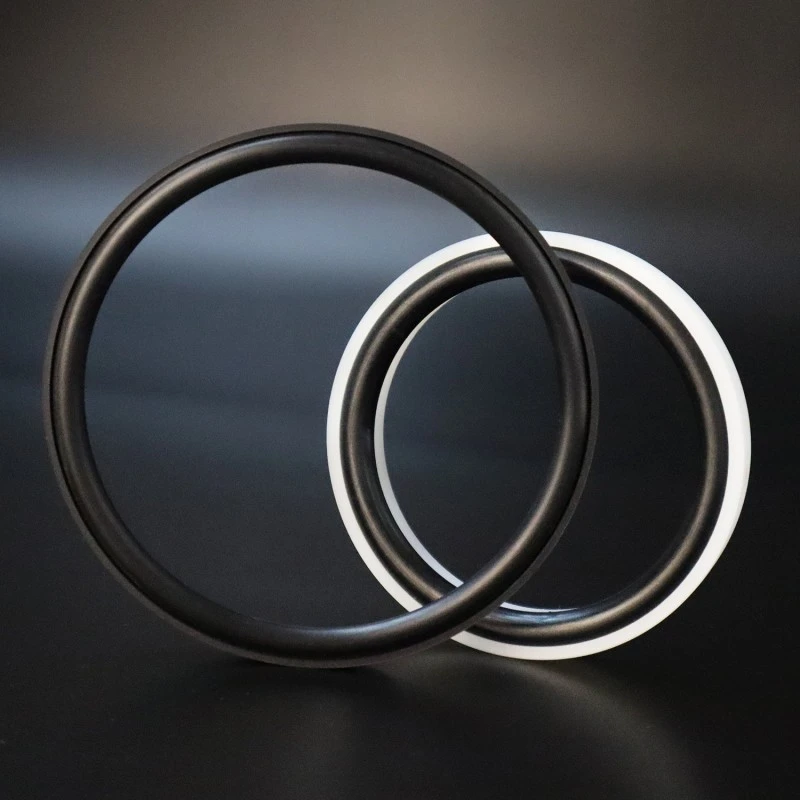

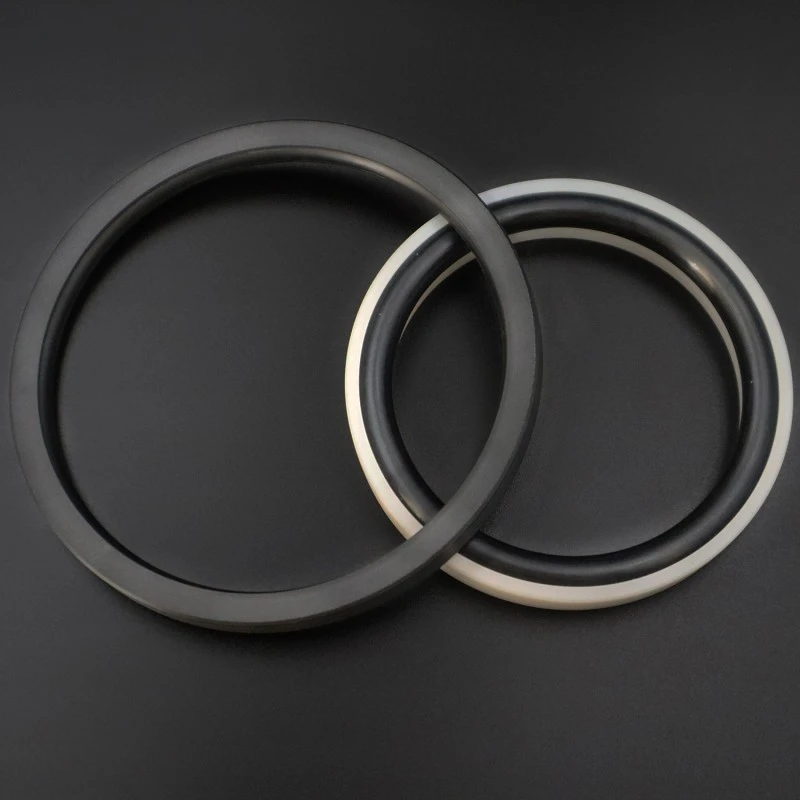

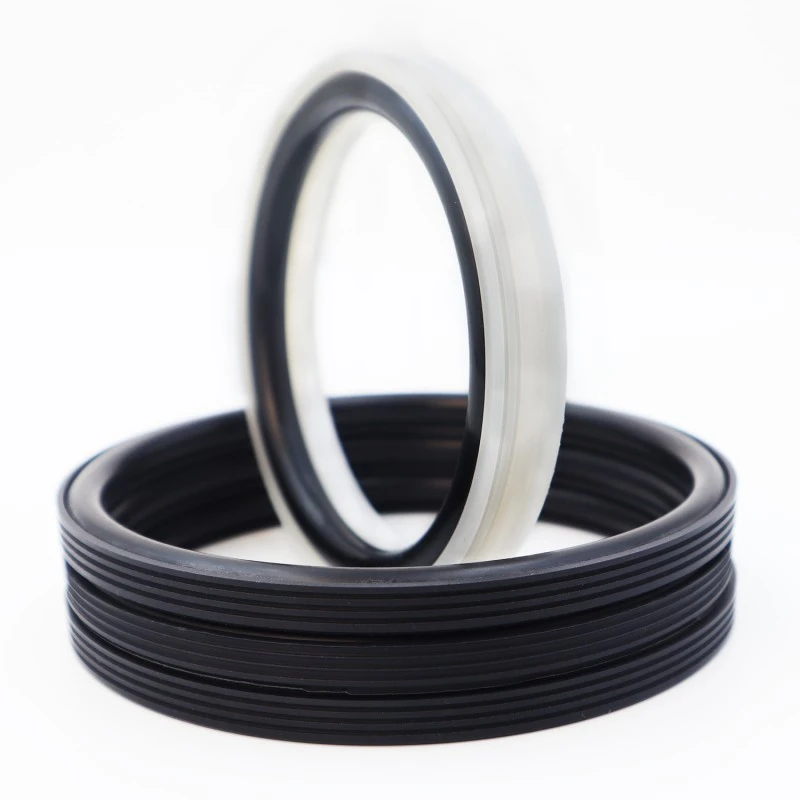

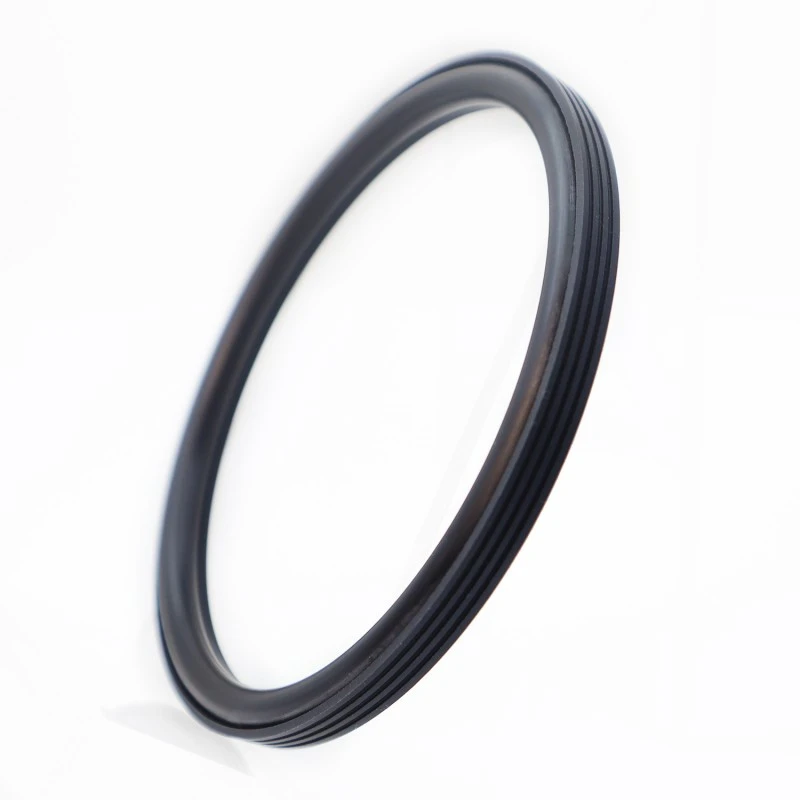

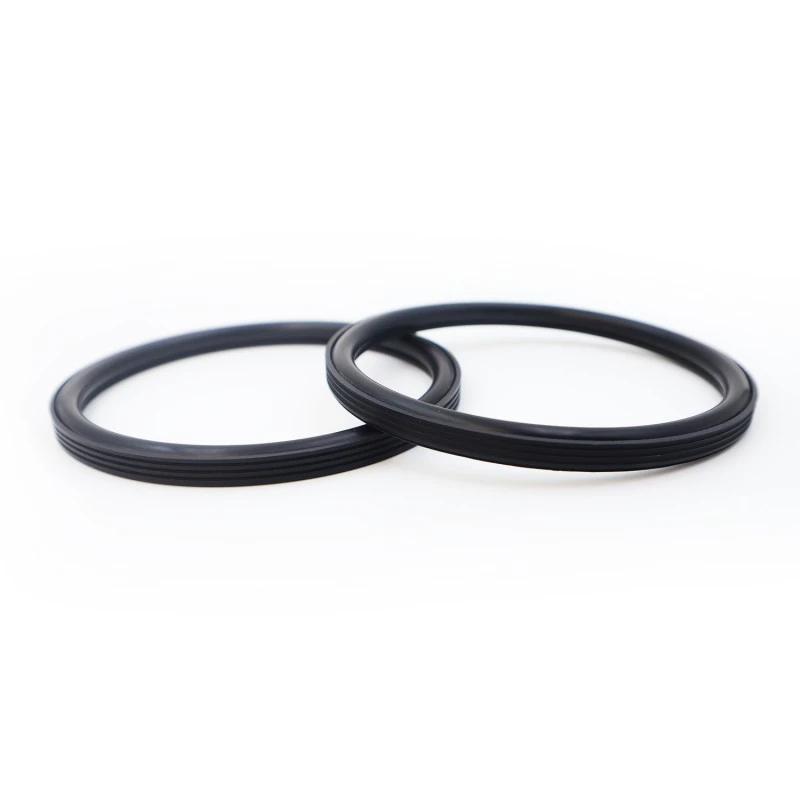

A Ruichen Sealing Factory által tervezett és gyártott furattömítés alkalmas egyirányú tömítésre hidraulikus és forgó mozgású alkalmazásokban. Hosszú élettartammal, alacsony súrlódással, kiváló tömítési teljesítménnyel, kompakt szerkezettel, valamint egyszerű telepítéssel, használattal és karbantartással rendelkezik. A speciális tömítőajak és a tömítés optimalizált vastagságú kialakítása kiváló tömítési teljesítményt biztosít még olyan durva közegeknél is, mint a cementhabarcs.
|
Nyomás/MPa |
Hőmérséklet/°C |
Sebesség / m/s |
Közepes |
|
|
oda-vissza mozgás |
Forgó mozgás |
|||
|
≤100 |
-35 és +100°C között (NBR O-gyűrűvel) |
≤6 |
≤2 |
Víz, iszap, kőolaj, hidraulika olaj, emulzió |
|
-20 és +200°C között (FKM O-gyűrűvel) |
||||
Anyag kiválasztása
1. A kísérő O-gyűrű anyagok a következők közül választhatók: R01 Nitrilkaucsuk (NBR), R02 Fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: A szabványos anyag a PTFE4, az egyéb elérhető anyagok közé tartozik a PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 stb.
Rendelési példa
Rendelési modell: RC2062-80*68.3*7.6-PTFE4-R01
Modell - Furatátmérő * Horony átmérője * Horony szélessége - Anyagkód

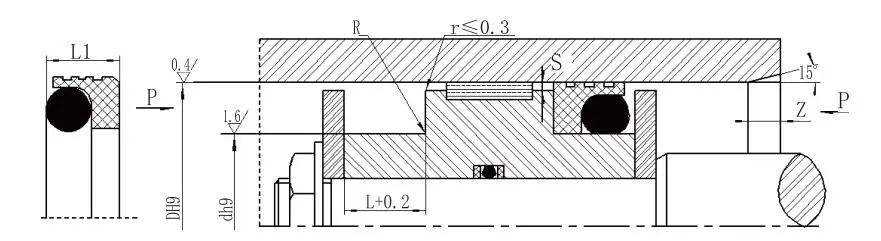

Műszaki adatok és paraméterek (A megadott tartományon belül bármilyen méret elérhető.)
|
Rekesznyílás tartomány Szabványos típus DH9 RC2062 |
Rekesznyílás tartomány Nagy terhelés DH9 RC2062-Z |
Horony átmérője d h9 |
Horony szélessége L+0,2 |
Tömítés szélessége L1 |
Lekerekített sarkok Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8~12,9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13~24,9 |
10~12,9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25~51,9 |
13~24,9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52~127,9 |
25~51,9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128~500,9 |
52~127,9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501-1500 |
128~500,9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
Megjegyzés: 1. ≤ 30 mm-es hengerfuratok esetén nyitott hornyos kialakítás javasolt.
2. 30 MPa-nál nagyobb nyomás esetén H8/f8 illesztés javasolt az extrudálási réshez.
Átfogó tesztelési lehetőségek: Központi laboratóriumunk a vizsgálóberendezések teljes skálájával van felszerelve, amely képes szimulálni a termék teljesítményét tényleges munkakörülmények között. A tesztelési tételek közé tartoznak, de nem kizárólagosan:
Méretellenőrzés: Nagy pontosságú 2D képmérő műszerek és koordináta mérőgépek használatával biztosítják, hogy a termék méretei teljes mértékben megfeleljenek a rajz tűréskövetelményeinek.
Teljesítményvizsgálat: Beleértve a magas hőmérsékletű öregedési teszteket, az alacsony hőmérsékletű teszteket, az olaj-/közegellenállási teszteket, a kopásállósági teszteket, a repedési nyomáspróbákat stb.
Életciklus-teszt: A termék élettartamának és megbízhatóságának előrejelzése tartóssági próbapadi tesztekkel, amelyek szimulálják a tényleges munkakörülményeket.
