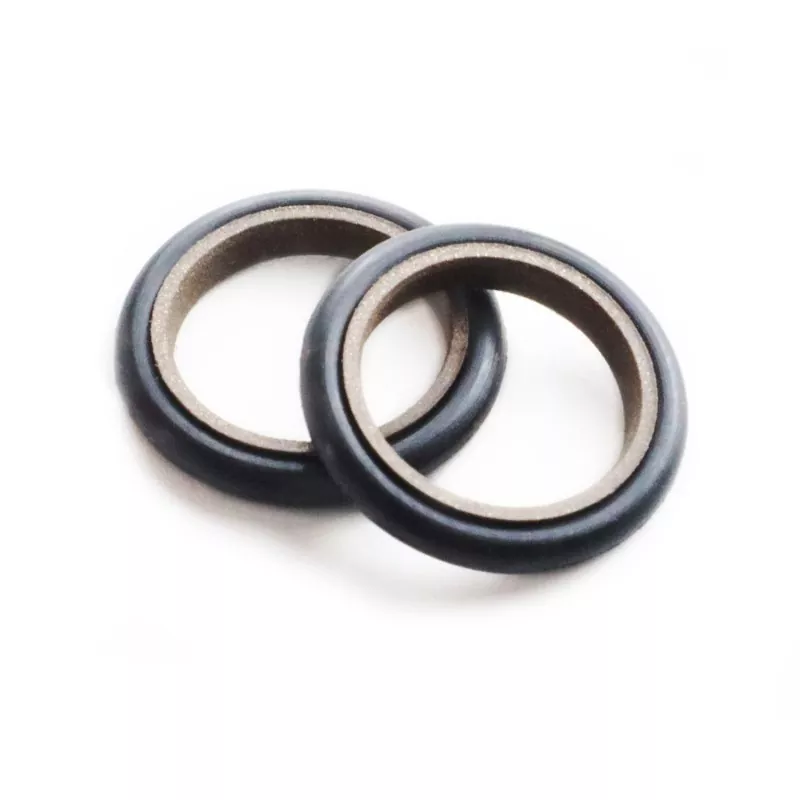

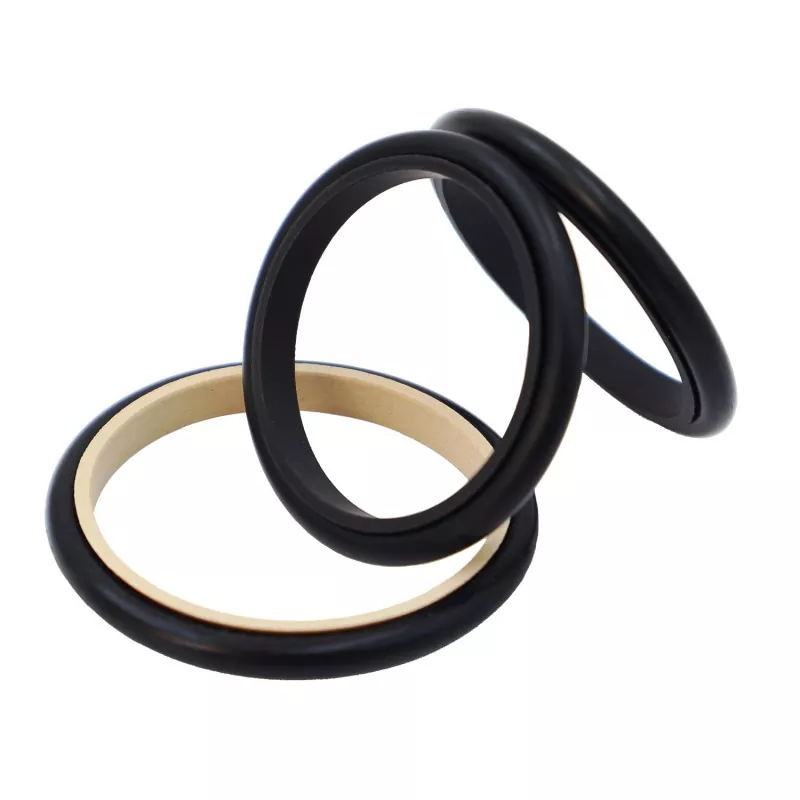

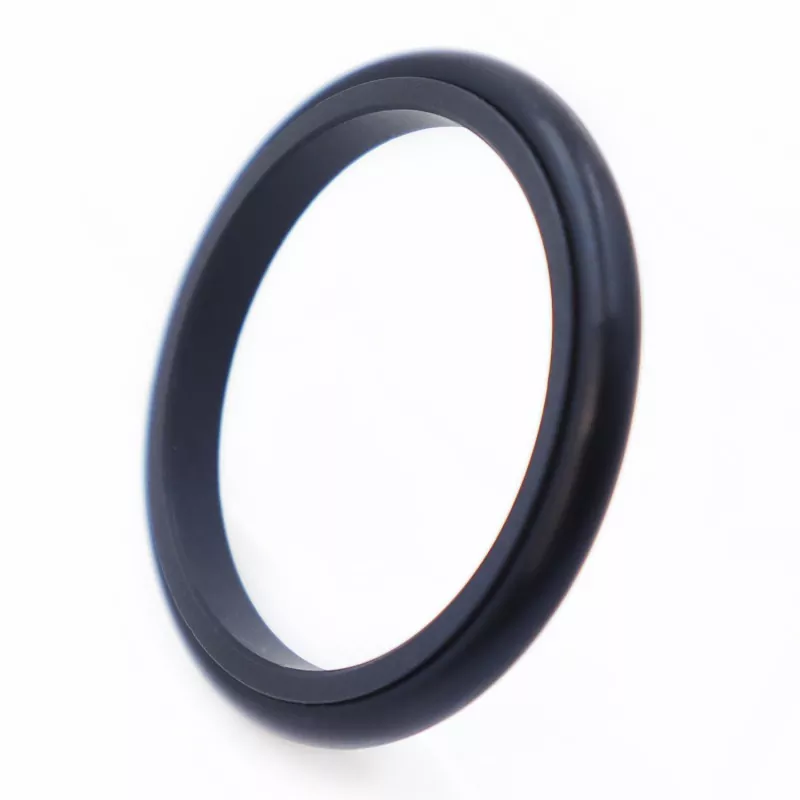

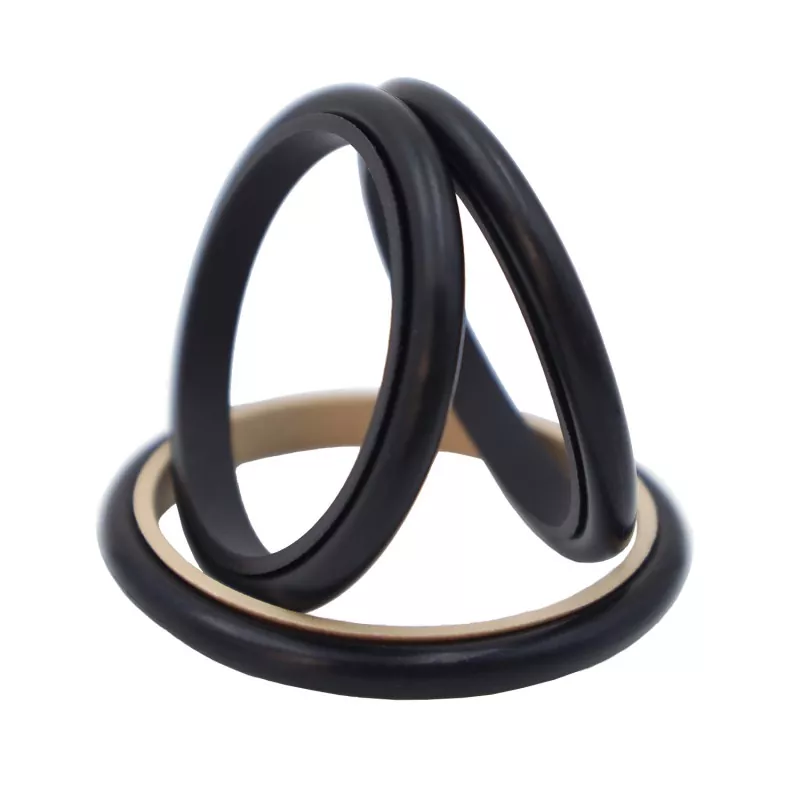

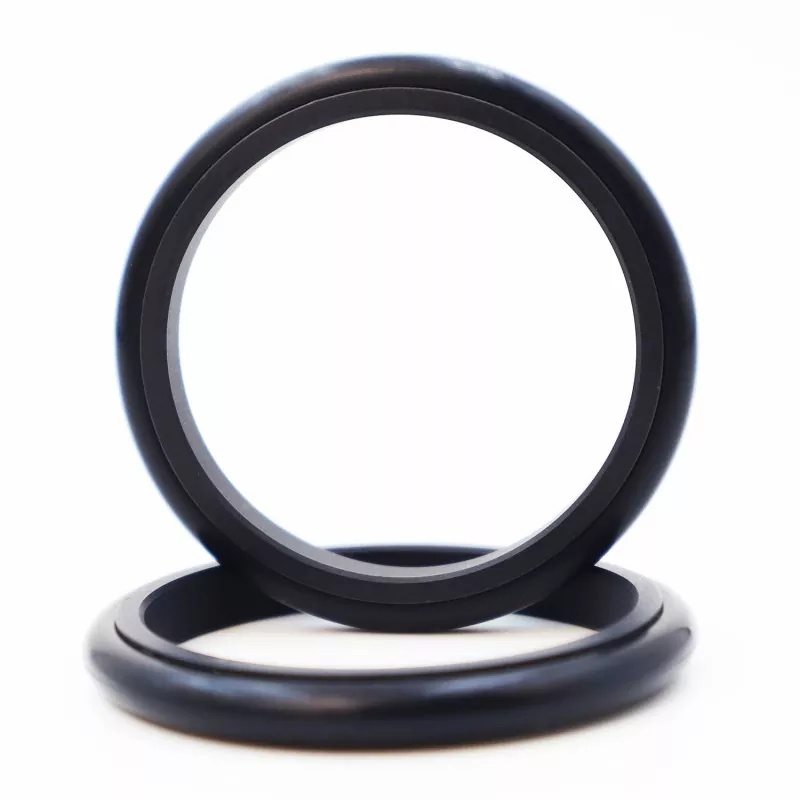

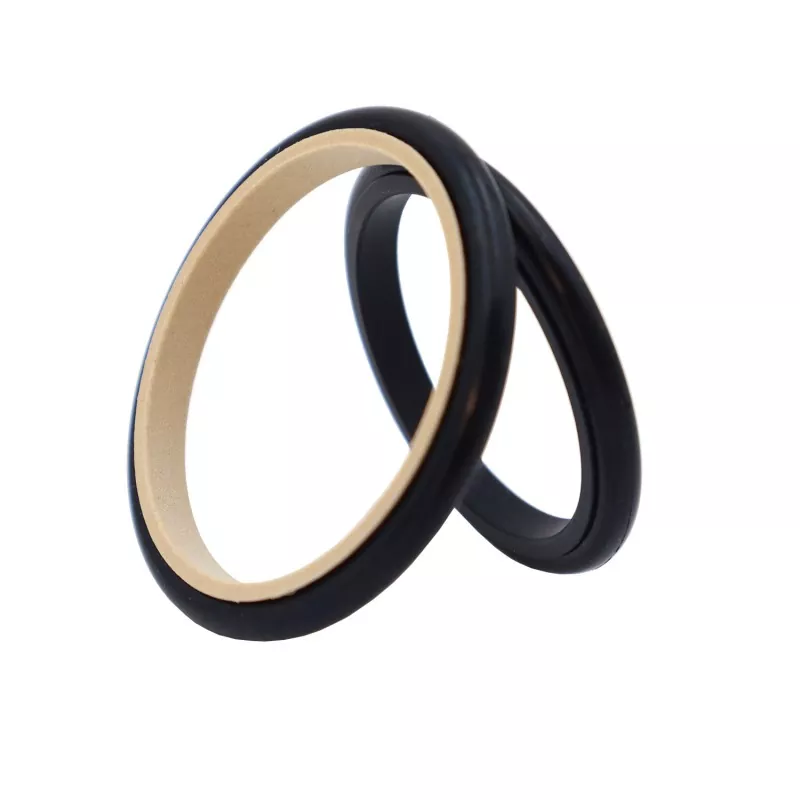

A kupakkombinációs tömítés egy PTFE kupak alakú tömítőgyűrűből és egy gumi O-gyűrűből áll, amelyet kétirányú nyomásos tömítésre terveztek hidraulikus és pneumatikus dugattyús alkalmazásokban. Az O-gyűrű radiális erőt biztosít, és kompenzálja a tömítőgyűrű kopását; a tömítőgyűrű vékony ajakos kialakítással rendelkezik, amely kiváló követési kompenzációs képességeket kínál, ami kiváló tömítési teljesítményt eredményez. Kompatibilis a szabvány GB1235 O-gyűrű hornyokkal. 30 mm-nél kisebb átmérőjű rúd esetén osztott típusú (nyitott) horony kialakítást kell alkalmazni.
Ez a tömítés hidraulikus és pneumatikus üzemi körülményekre egyaránt alkalmas, és támogatja a kétirányú nyomásos tömítést. Olyan előnyöket kínál, mint az alacsony súrlódás, a minimális törési ellenállás, a zökkenőmentes működés csúszásmentesen, az olajmentes kenésre való alkalmasság és a hosszú élettartam. Minimális telepítési helyet igényel, és egyszerű szétszerelést és karbantartást tesz lehetővé.
Kiválasztási megjegyzés: A 30 mm-es vagy annál kisebb rúdátmérőjű alkalmazásoknál osztott típusú (nyitott) horony használata javasolt a beszereléshez.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas; támogatja a kétirányú nyomásos tömítést.
2. Alacsony súrlódás, minimális elszakadási ellenállás és sima mozgás; egyenlő dinamikus és statikus súrlódás; nincs bot-csúszás.
3. Hosszú élettartam; olajmentes kenési alkalmazásokhoz alkalmas.
4. Kompakt kialakítás; egyszerű telepítés és karbantartás.
A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Média |
|
≤20 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Ásványi alapú hidraulikaolaj, tűzálló folyadékok (HFA/HFB), gázok stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. A mellékelt O-gyűrű anyagai a következők: R01 nitrilkaucsuk (NBR), R02 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; az alternatív anyagok közé tartozik a PTFE1, PTFE2 és PTFE4.
Rendelési modell: RC13-80-PTFE3-R01 vagy SPNC-80-PTFE3-R01
RC13/SPNC - Model 80 - Tengelyátmérő dPTFE3 - PTFE Anyagkód R01 - O-gyűrű Anyagkód
A termékek a specifikációs táblázatban felsorolt bármilyen méretben gyárthatók.
|

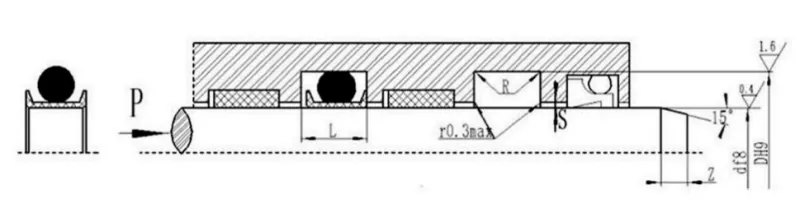

Tengely átmérő tartomány d f8 |
Horonyátmérő D H9 |
Horony szélessége L+0,2 |
Saroksugár Rmax |
Radiális hézag Smax |
Letörés Zmin |
O-gyűrű huzalátmérő d0 |
|
|
Hidraulikus alkalmazásokhoz |
Alacsony súrlódású pneumatikus és hidraulikus alkalmazásokhoz |
||||||
|
3~10 |
d+3 |
d+3,5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10-22 |
d+4 |
d+4,6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22-50 |
d+6 |
d+6,6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48-150 |
d+10 |
d+10,6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150-1500 |
d+15 |
d+15,6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
