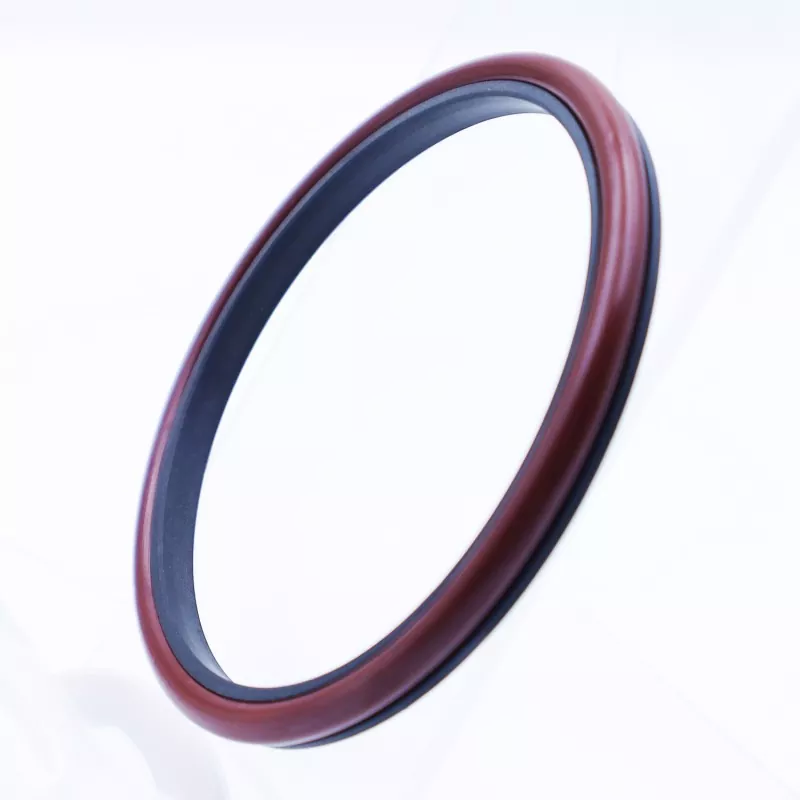

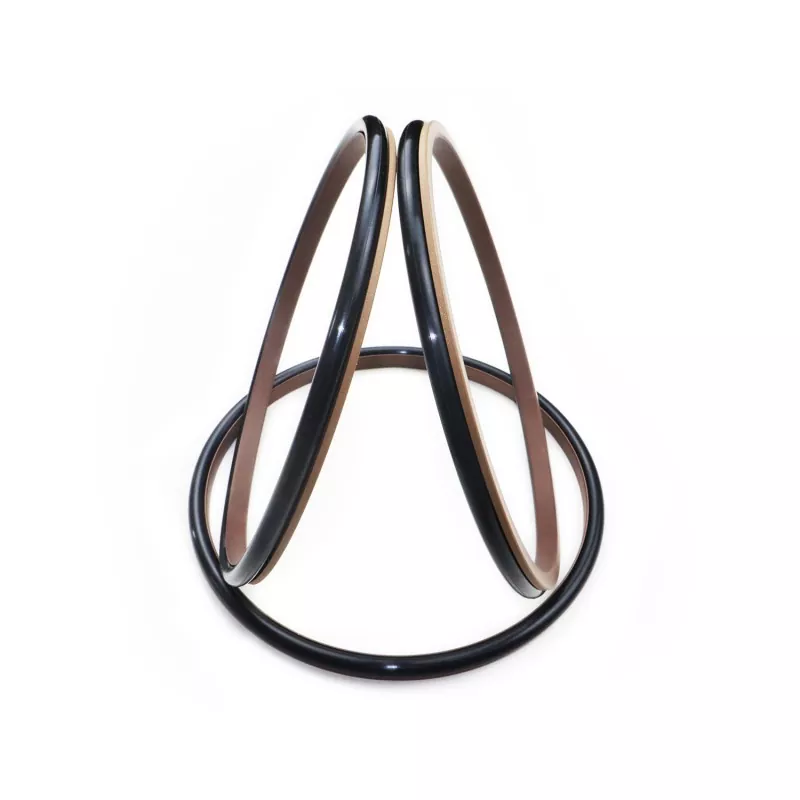

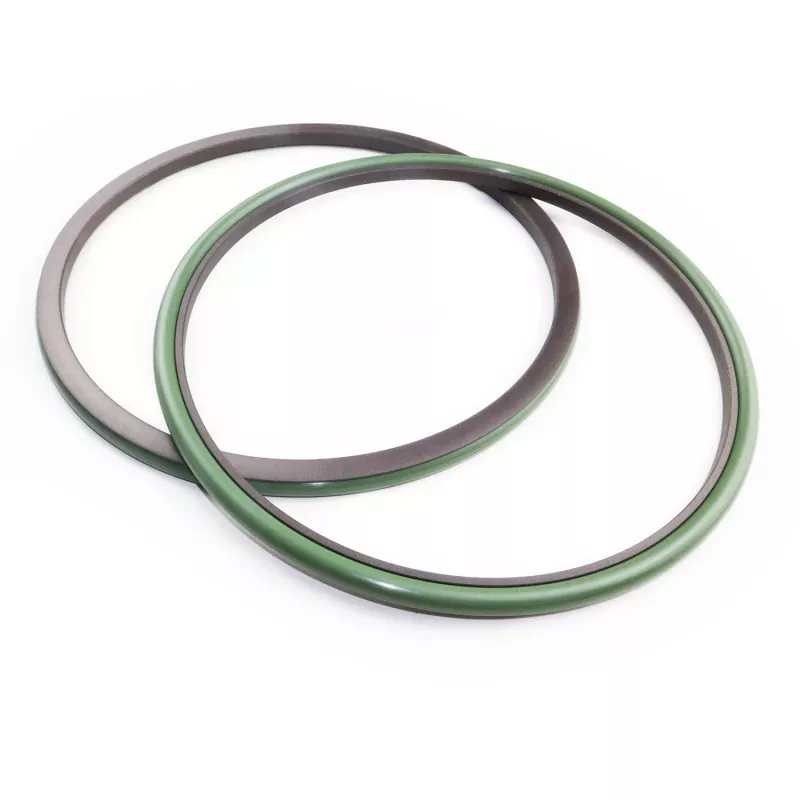

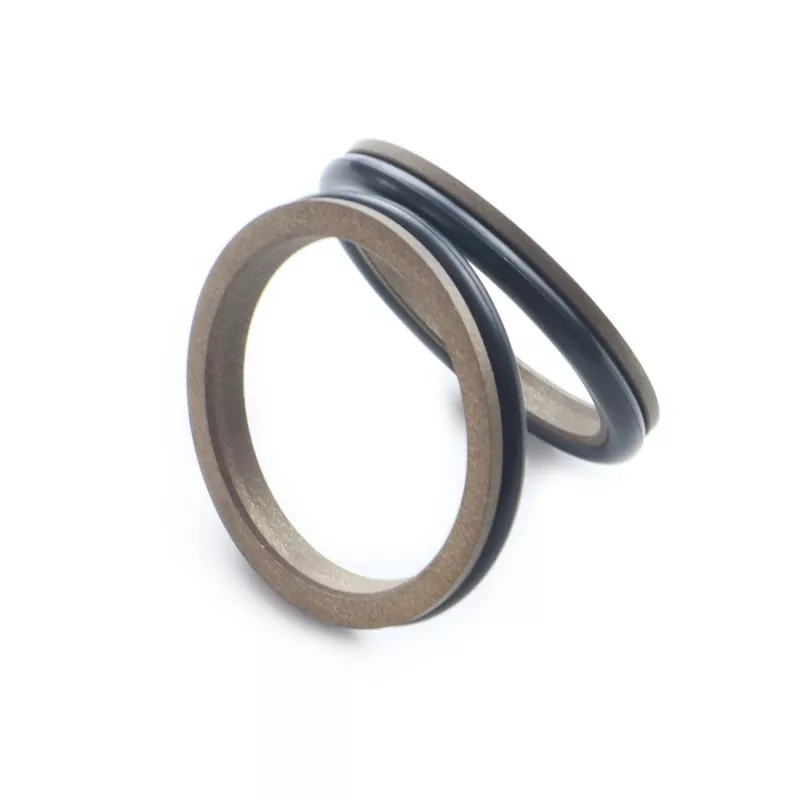

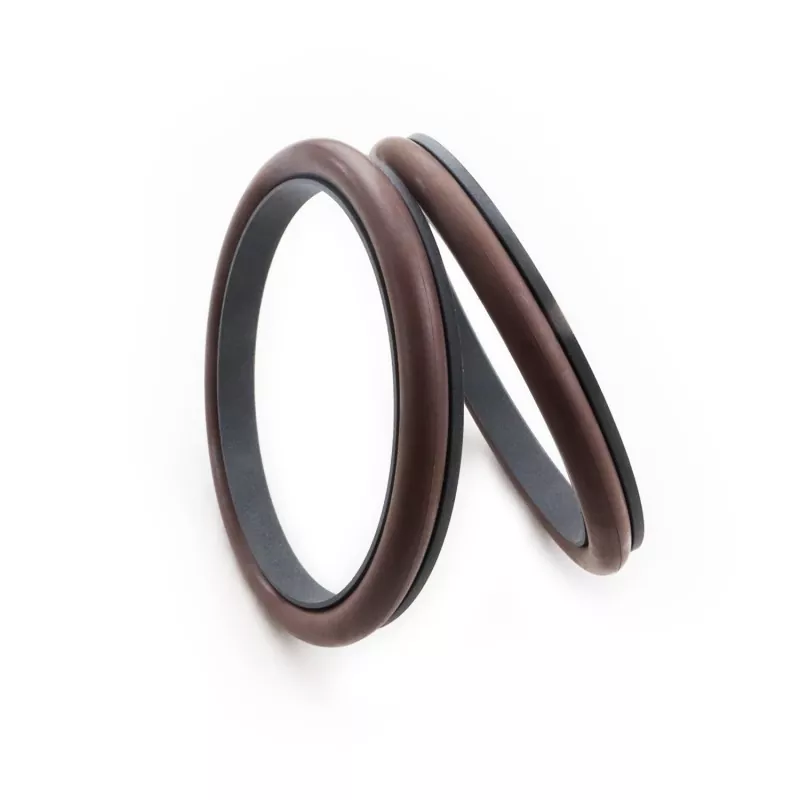

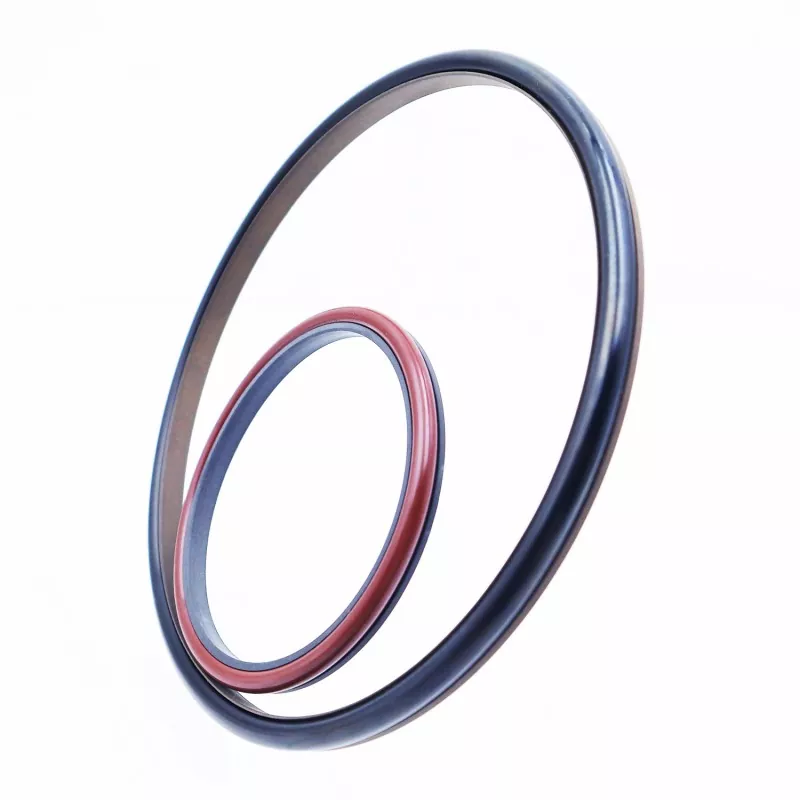

A derékszögű kombinált tömítés egy PTFE-ből (vagy PTFE kompozitból) készült derékszögű tömítőgyűrűből és egy gumi O-gyűrűből áll; Hidraulikus és pneumatikus alkalmazásokban egyirányú, dugattyús tömítésre tervezték.
A termék az RC01 és RC02 sorozatba van besorolva a megfelelő O-gyűrű alapján (kompatibilis a GB1235 sorozattal). A derékszögű tömítőgyűrű vékony ajakos kialakítással rendelkezik, amely kiváló követési kompenzációt kínál, ami kiváló tömítési teljesítményt eredményez.
1. Hidraulikus és pneumatikus alkalmazásokhoz egyaránt alkalmas;
2. Kiváló tömítési teljesítmény magas és alacsony nyomású körülmények között is;
3. Alacsony súrlódás minimális indítási ellenállással; egyenletes mozgást biztosít egyenlő dinamikus és statikus súrlódás mellett, kiküszöbölve a csúszást (kúszást);
4. Hosszú élettartam; alkalmas olajmentes kenési alkalmazásokhoz;
5. Kompakt szerkezeti kialakítás; könnyen telepíthető és karbantartható;
Megjegyzés: A határértékek nem fordulhatnak elő egyszerre.
|
Nyomás (MPa) |
Hőmérséklet (°C) |
Sebesség (m/s) |
Média |
|
≤70 |
-35 és +100 között (NBR O-gyűrűvel) |
≤6 |
Hidraulika olaj, tűzálló folyadékok (HFA/HFB), gáz stb. |
|
-20 - +180 (FKM O-gyűrűvel) |
1. A kompatibilis O-gyűrű anyagok a következők: RO1 nitrilkaucsuk (NBR), RO2 fluorkaucsuk (FKM) stb.
2. Tömítőgyűrű anyaga: Standard anyag PTFE3; egyéb elérhető opciók közé tartozik a PTFE2, PTFE4 és más nagy teljesítményű anyagok.

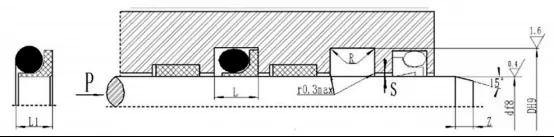

Rendelési modell: RC01—80x89,6x7,8—PTFE3—R01
Modell - Rúd átmérő × Horony átmérő × Horony szélesség | PTFE3: Módosított PTFE anyagkód | R01: O-gyűrű anyagkódja
